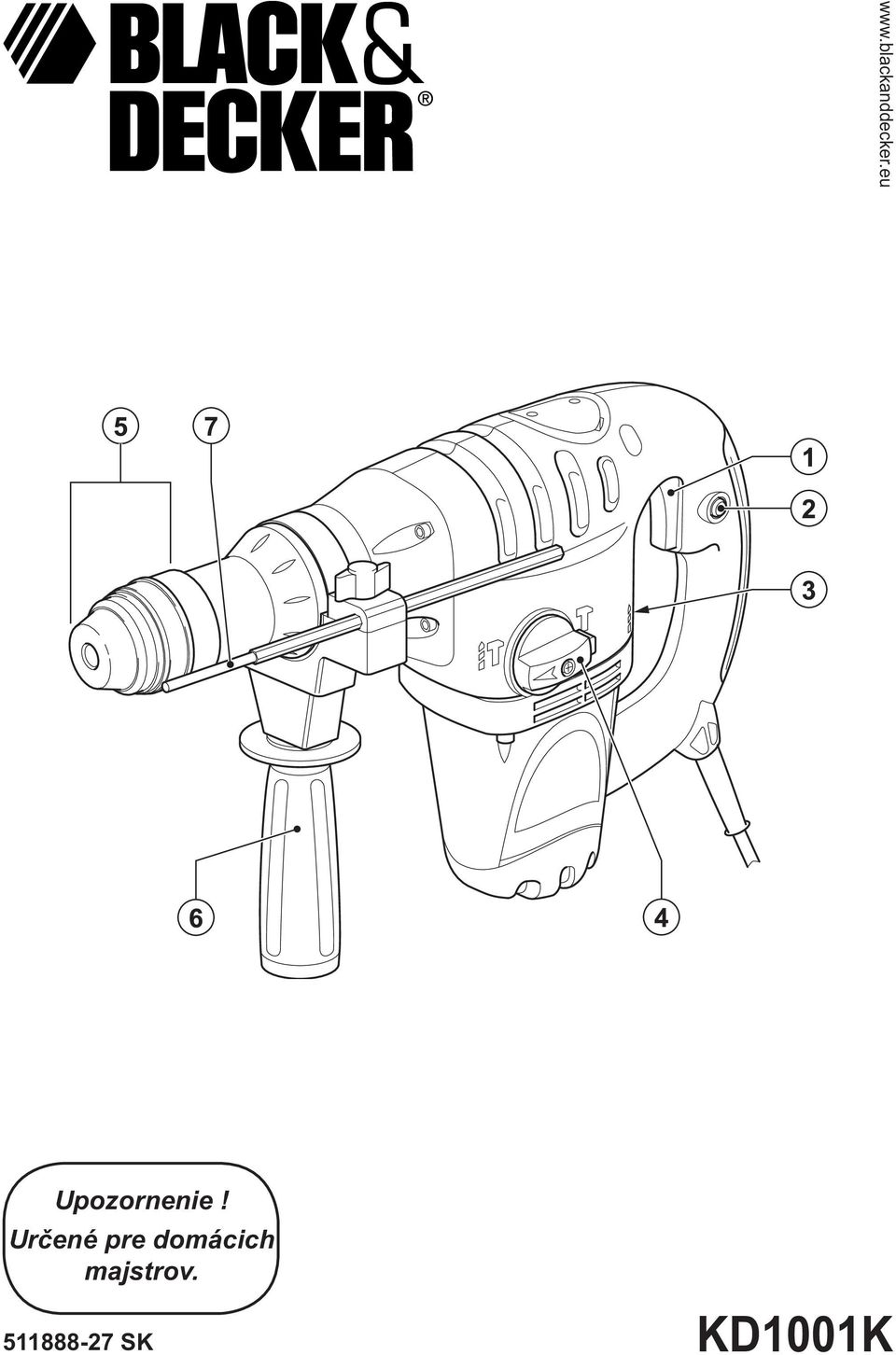

4 SLOVENČINA Použitie výrobku Vaše kombinované kladivo Black & Decker je určené na vŕtanie do dreva, kovov, plastov a muriva a tiež na skrutkovanie a ľahké sekanie. Toto náradie je určené len na použitie v domácnosti. Všeobecné bezpečnostné pokyny Pozor! Prečítajte si všetky pokyny. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážne poranenie. Názov elektrické náradie uvádzaný v tomto návode označuje náradie napájané z elektrickej siete alebo pomocou akumulátora. USCHOVAJTE TIETO POKYNY. 1. Pracovný priestor a. Pracovný priestor udržujte v čistote a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viesť k spôsobeniu úrazu. b. S elektrickým náradím nepracujte vo výbušných priestoroch, ako sú napríklad priestory obsahujúce horľavé kvapaliny, plyny alebo prašné priestory. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. c. Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti a okolo stojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. 2. Elektrická bezpečnosť a. Zástrčka prívodného kábla náradia musí zodpovedať zásuvke. Nikdy akýmkoľvek spôsobom zástrčku neupravujte. Pri práci s uzemneným elektrickým náradím nikdy nepoužívajte zástrčkové adaptéry. Originálne zástrčky a zásuvky znižujú riziko spôsobenia úrazu elektrickým prúdom. b. Nedotýkajte sa uzemnených povrchov, ako sú napr. potrubia, radiátory, sporáky a chladničky. Pri uzemnení Vášho tela hrozí zvýšené nebezpečenstvo úrazu elektrickým prúdom. c. Elektrické náradie nevystavujte dažďu ani vlhkému prostrediu. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d. S prívodným káblom zaobchádzajte opatrne. Nepoužívajte prívodný kábel na prenášanie náradia, ťahanie alebo vyťahovanie zástrčky zo zásuvky. Zabráňte kontaktu kábla s horúcimi, mastnými a ostrými predmetmi a pohyblivými časťami náradia. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom. e. Pokiaľ s náradím pracujete vo vonkajšom prostredí, používajte predlžovací kábel určený do vonkajšieho prostredia. Použitie týchto káblov znižuje riziko úrazu elektrickým prúdom. 3. Bezpečnosť osôb a. Zostaňte stále pozorní, sledujte, čo vykonávate a pri práci s náradím premýšľajte. S elektrickým náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b. Používajte prostriedky na ochranu bezpečnosti. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie ako sú respirátor, nekĺzavá pracovná obuv, pevná prilba alebo ochrana sluchu, použité v zodpovedajúcich podmienkach, znižujú riziko vzniku úrazu. c. Zabráňte náhodnému zapnutiu. Pred pripojením náradia do elektrickej siete zaistite, aby bol hlavný vypínač vo vypnutej polohe. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie prívodného kábla k elektrickému rozvodu pokiaľ je hlavný vypínač náradia v polohe zapnutej môže spôsobiť úraz. d. Pred zapnutím náradia sa vždy uistite, či nie sú v jeho blízkosti kľúče alebo nastavovacie prípravky. Kľúče alebo nastavovacie prípravky zabudnuté na rotačných častiach náradia môžu spôsobiť úraz. e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný a pevný postoj. To umožní lepšiu ovládateľnosť náradia v neočakávaných situáciách. f. Vhodne sa obliekajte. Nenoste voľný odev alebo šperky. Vaše vlasy, odev a rukavice držte mimo dosahu pohyblivých častí. Voľné šaty, šperky alebo dlhé vlasy môžu byť pohyblivými dielmi zachytené. g. Ak je náradie vybavené výstupom na pripojenie odsávania a zberným vakom, skontrolujte tieto funkcie a uistite sa, či sú správne používané. Použitie týchto zariadení môže znížiť nebezpečenstvo týkajúce sa prachu. 4. Prevádzka a údržba elektrického náradia a. Na náradie príliš netlačte. Používajte správny typ náradia pre Vašu prácu. Správny typ náradia bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b. Ak nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. c. Pred prevádzaním nastavení, výmenou príslušenstva alebo uskladnením náradie vždy odpojte od prívodu elektrického prúdu. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia. d. Pokiaľ náradie nepoužívate, uložte ho mimo dosahu detí a zabráňte osobám neoboznámeným s obsluhou náradia alebo s týmto návodom, aby s náradím pracovali. Elekrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné. e. Údržba elektrického náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, zlomené diely alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na správny chod náradia. Pokiaľ je náradie poškodené, 4

5 nechajte ho opraviť. Veľa nehôd je spôsobených nedostatočnou údržbou náradia. f. Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými britmi sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi manipuluje. g. Používajte elektrické náradie, príslušenstvo, nástroje atď. v súlade s týmito pokynmi a spôsobom odporučeným pre daný typ náradia s ohľadom na pracovné podmienky a druh vykonávanej práce. Používanie elektrického náradia na iné než určené aplikácie môže viesť k spôsobeniu rizikových situácií. 5. Opravy a. Zverte opravu vášho náradia iba osobe s príslušnou kvalifikáciou, ktorá bude používať výhradne originálne náhradné diely. Tak zaistíte bezpečný chod náradia. Ďalšie bezpečnostné pokyny pre kombinované kladivá Používajte ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. Používajte prídavné rukoväte dodávané s náradím. Strata kontroly nad náradím môže viesť k úrazu. Pokiaľ je to možné, používajte respirátor. Elektrická bezpečnosť Toto náradie je chránené dvojitou izoláciou; Z tohto dôvodu nie je nutná ochrana uzemnením. Vždy skontrolujte, či napätie zdroja zodpovedá napätiu na výkonovom štítku. Popis Toto náradie obsahuje niektoré alebo všetky nasledovné súčasti. 1. Vypínač s reguláciou otáčok 2. Odisťovacie tlačidlo 3. Volič režimu vŕtania 4. Volič režimu sekania 5. Upnutie nástroja 6. Bočná rukoväť 7. Hĺbkový doraz Montovanie Pozor! Pred montážou sa uistite, či je náradie vypnuté a či je prívodný kábel odpojený od zásuvky. Upevnenie bočnej rukoväte a hĺbkového dorazu (obr. A) Otáčajte rukoväťou proti smeru pohybu hodinových ručičiek, až sa dá bočná rukoväť (6) nasunúť na prednú časť náradia podľa obrázku. Otočte bočnú rukoväť do požadovanej polohy. Dotiahnite rukoväť otáčaním v smere pohybu hodinových ručičiek. Uvoľnite skrutku (8). Zasuňte hĺbkový doraz (7) do otvoru podľa obrázku. Nastavte hĺbku vŕtania tak, ako je popísané nižšie. Pritiahnite opäť skrutku rukoväte (8). Uchytenie príslušenstva (obr. B) Očistite a namažte driek (9) nástroja. Zatiahnite objímku (10) dozadu a driek vložte do držiaka nástrojov (5). Zasuňte násadu príslušenstva dovnútra a pootočte ňou, až zapadne do drážok. Ťahom skontrolujte riadne uchytenie nástroja. Funkcia príklepu vyžaduje, aby sa vrták, po zaistení v držiaku nástroja, mohol pohybovať po osi niekoľko centimetrov. Ak chcete nástroj vybrať, zatiahnite objímku (10) dozadu a nástroj vytiahnite. Použitie Pozor! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte preťažovaniu náradia. Pozor! Pred vŕtaním do stien, podláh a stropov sa vždy poriadne uistite o polohe elektroinštalácie a potrubia. Pozor! Nemeňte pracovný režim počas chodu náradia. Voľba pracovného režimu (obr. C) Náradie je možné prevádzkovať v troch pracovných režimoch: Nastavte volič režimu vŕtania (3) do požadovanej polohy označenej príslušným symbolom. Volič režimu sekania (4) nastavte tak, že stlačíte odisťovacie tlačidlo (11) a volič otočíte do požadovanej polohy označenej príslušným symbolom. Vŕtanie Pre vŕtanie do ocele, dreva a plastov a pre skrutkovanie nastavte volič režimu sekania (4) do polohy a volič režimu vŕtania (3) do polohy. Vŕtanie s príklepom Pre vŕtanie s príklepom do muriva a betónu nastavte volič režimu sekania (4) do polohy a volič režimu vŕtania (3) do polohy. Počas sekania by náradie nemalo odskakovať a malo by bežať hladko. V prípade potreby zvýšte otáčky. Sekanie Pre sekanie so zaisteným vretenom a pre ľahké osekávanie a dlabanie nastavte volič režimu sekania (4) do polohy a volič režimu vŕtania (3) do polohy. Pokiaľ prepínate režim z príklepového vŕtania na sekanie, natočte sekáč do požadovanej polohy. Pokiaľ cítite pri zmene režimu odpor, pootočte ľahko sekáčom tak, aby došlo k zaisteniu vretena. Nastavenie hĺbky vŕtania (obr. D) Uvoľnite skrutku (8). 5

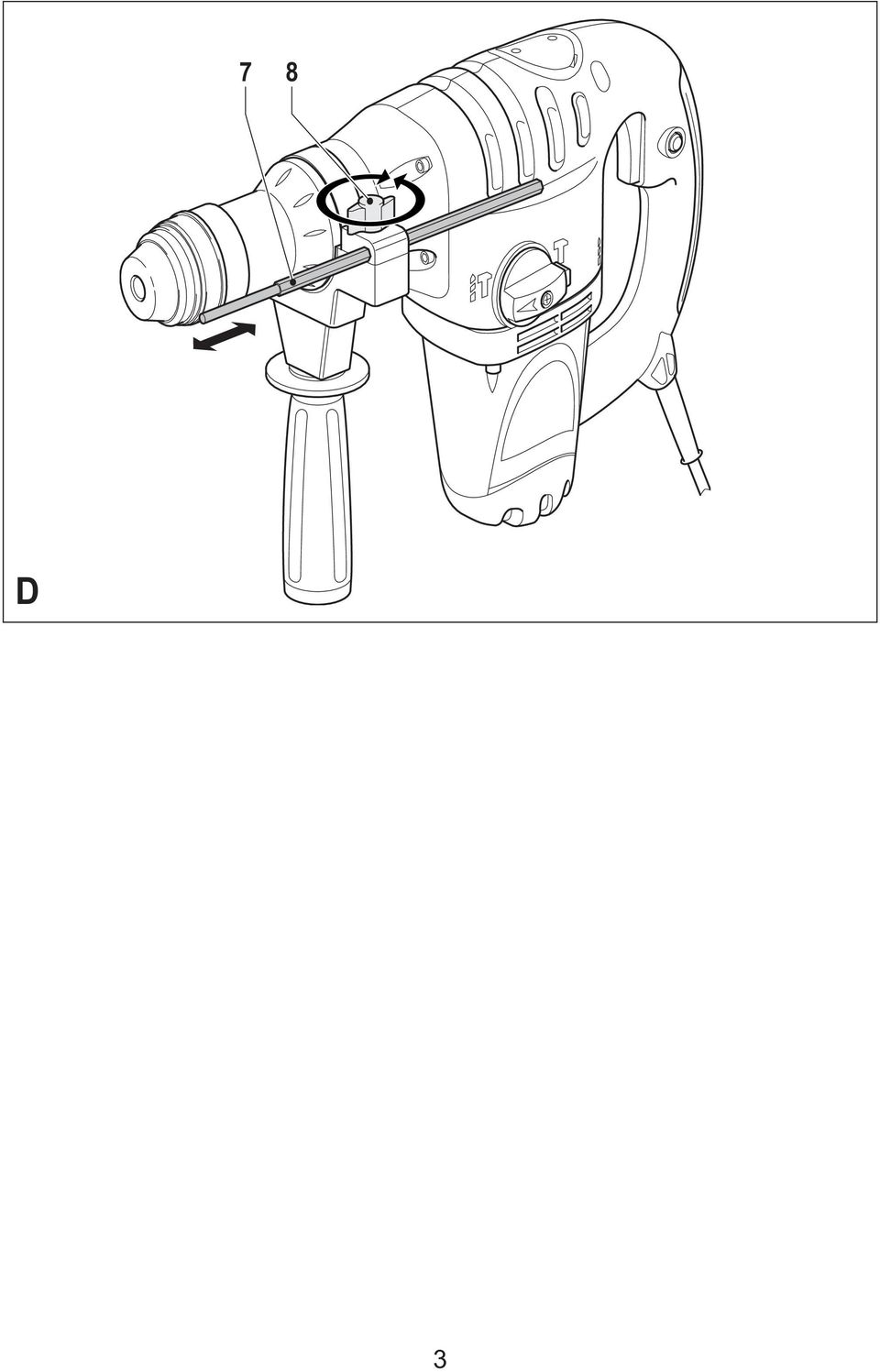

6 Nastavte hĺbkový doraz (7) do požadovanej polohy. Maximálna hĺbka vŕtania zodpovedá vzdialenosti medzi špičkou vrtáku a predným koncom hĺbkového dorazu. Pritiahnite opäť skrutku rukoväte (8). Zapnutie a vypnutie Náradie zapnete tak, že poistné tlačidlo (2) presunieme do polohy odistené a stlačíme hlavný vypínač zap/vyp (1). Ak chcete náradie vypnúť, uvoľnite hlavný vypínač. Príslušenstvo Výkon Vášho náradia závisí od použitého príslušenstva. Príslušenstvo Black & Decker a Piranha je navrhnuté tak, aby poskytovalo vysokú kvalitu a zvyšovalo výkon vášho náradia. Ak budete používať toto príslušenstvo, získate najlepšie pracovné výsledky. Údržba Vaše náradie bolo navrhnuté tak, aby malo dlhú životnosť a zároveň minimálne nároky na údržbu. Riadna starostlivosť o náradie a jeho pravidelné čistenie Vám zaistí jeho bezproblémový chod. Vetracie otvory čistite pravidlne čistým a suchým maliarskym štetcom. Na čistenie náradia používajte iba mydlový roztok a navlhčenú handričku. Zabráňte vniknutiu kvapalín do vnútra náradia a nikdy žiadnu časť náradia neponárajte do vody. Ochrana životného prostredia Triedený odpad. Tento výrobok nesmie byť likvidovaný spolu s bežným komunálnym odpadom. Pokiaľ nebudete prístroj ďalej používať alebo ak chcete prístroj vymeniť za nový, nelikvidujte ho spolu s bežným komunálnym odpadom. Zariadenie zlikvidujte v triedenom odpade. Triedený odpad umožňuje recykláciu a opätovné využitie použitých výrobkov a obalových materiálov. Recyklácia napomáha chrániť životné prostredie a znižuje spotrebu surovín. servisných dielní Black & Decker a taktiež ďalšie informácie môžete nájsť tiež na internetovej adrese: Technické údaje KD1001K Napätie V AC 230 Príkon W Otáčky naprázdno min Frekvencia rázu min -1 3,000 Energia úderu J 3,5 Upnutie nástroja SDS-plus Max. priemer vrtáku Betón mm 26 Oceľ mm 13 Drevo mm 40 Jadrové vŕtanie do muriva mm 65 Sekanie mm 22 Hmotnosť kg 5,4 Vyhlásenie o zhode KD1001K Spoločnosť Black & Decker prehlasuje, že tento výrobok zodpovedá nasledujúcim normám: 98/37/EC, 89/336/ EEC, EN 55014, EN 60745, EN L pa (akustický tlak) 93 db(a) L WA (akustický výkon) 104 db(a) hodnota vibrácií prenášaných na obsluhu 5,3 m/s 2 K pa (nepresnosť akustického tlaku) 3 db(a) K WA (nepresnosť akustického výkonu) 3 db(a) Kevin Hewitt Technický a vývojový riaditeľ Spennymoor, County Durham DL16 6JG, Veľká Británia Miestne predpisy môžu upravovať spôsob likvidácie domácich elektrických spotrebičov v miestnych zberniach alebo v mieste nákupu výrobku. Spoločnosť Black & Decker tiež poskytuje možnosť zberu použitých výrobkov alebo ich recykláciu. Ak chcete získať výhody tejto služby, odovzdajte prosím Vaše náradie akémukoľvek autorizovanému zástupcovi servisu Black & Decker, ktorý náradie odoberie a zaistí jeho recykláciu. Adresu najbližšieho značkového servisu nájdete u svojho značkového predajcu Black & Decker na adrese, ktorá je uvedená v tomto návode. Prehľad autorizovaných 6

7 Politika služieb zákazníkom Spokojnosť zákazníka s výrobkom a servisom je náš najvyšší cieľ. Kedykoľvek budete potrebovať radu či pomoc, obráťte sa s dôverou na náš najbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na najvyššej úrovni. Záruka Black & Decker 2 roky Blahoželáme Vám k zakúpeniu tohto kvalitného výrobku Black&Decker. Náš záväzok ku kvalite zahŕňa v sebe samozrejme tiež naše služby zákazníkom. Preto ponúkame záručnú dobu ďaleko presahujúcu minimálne požiadavky vyplývajúce zo zákona. Kvalita tohto prístroja nám umožňuje ponúknuť Vám 2 ročnú záruku istoty. Ak sa objavia akékoľvek materiálové, alebo výrobné chyby v priebehu 24 mesiacov od zakúpenia prístroja, ručíme za ich bezplatné odstránenie, prípadne, podľa nášho uváženia, bezplatnú výmenu prístroja za nasledujúcich podmienok: Prístroj bude dopravený (spolu s originálnym záručným listom Black & Decker a s dokladom o nákupe), do jedného z poverených servisných stredísk Black & Decker, ktoré sú autorizované na vykonávanie záručných opráv. Záruka sa nevzťahuje na spotrebné príslušenstvo (vrtáky, skrutkovacie nástavce, pílové kotúče, hobľovacie nože, brúsne kotúče, pílové listy, brúsny papier a pod.) ani na príslušenstvo prístroja poškodené opotrebovaním. Toto náradie nie je vhodné pre profesionálne použitie. Black & Decker Stará Vajnorská cesta Bratislava 3 Slovenská republika Tel.: , 3 Fax: informacie@blackanddecker.sk Právo na prípadné zmeny vyhradené. 02/2007 Prístroj bol používaný iba s originálnym príslušenstvom alebo prídavnými zariadeniami a príslušenstvom BBW či Piranha, ktoré je vyslovene odporúčané ako vhodné na použitie spolu s prístrojom Black & Decker. Prístroj bol používaný a udržiavaný v súlade s návodom na obsluhu. Prístroj nevykazuje žiadne príčiny poškodenia spôsobené opotrebovaním. Naviac servis Black & Decker poskytuje na všetky vykonávané prevedené opravy a vymenené náhradné diely ďalšiu servisnú záručnú dobu v trvaní 6 mesiacov. zst
