1 Paks Város Önkormányzata 7030 Paks, Dózsa Gy. u Magyarország Tel: / Fax: / DOKUMENTÁCIÓ ÉPÍTÉSI MUNKÁKHOZ Vállalkozási szerződés a KEOP-1.2.0/ azonosító számú projekt megvalósítási szakaszában a paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkáira, valamint a szennyvíztisztító telep felújítása, korszerűsítése kiviteli terveinek elkészítésére /A FIDIC PIROS KÖNYVES SZERZŐDÉSES FELTÉTELEK SZERINT/ Projekt megnevezése, száma: A paksi szennyvíztisztító telep bővítése és fejlesztése KEOP-1.2.0/ EU-KA finanszírozás 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA Ajánlatkérő: PAKS VÁROS ÖNKORMÁNYZATA (7030 Paks, Dózsa Gy. u ) április

2 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA Tartalomjegyzék 1 Egyösszegű Ajánlati Ár 1.1 Bevezető 1.2 Egyösszegű Ajánlati Ár Bontása 2 Tartalékkeret Jegyzéke 2.1 Leírás 2.2 Tartalékkeret Jegyzéke 3 Mennyiségi kiírások 2/8. oldal

3 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep 1 Egyösszegű Ajánlati Ár 1.1 Bevezető felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA Az Egyösszegű Ajánlati Árat, amely a Szerződéses Ár alapja, úgy kell tekinteni, hogy az, a Dokumentációban meghatározott Munkák elvégzéséért jár a Vállalkozónak és nem változtatható meg semmilyen alapon a Szerződéses kötelezettségek végrehajtása során, kivéve azon eseteket, amikor a Mérnök a tartalékkeret terhére rendel el Változtatást (FIDIC 13.) vagy hagy jóvá Vállalkozói Követelést (FIDIC 20.1) a Megrendelő előzetes - a közbeszerzésekről szóló évi CVIII. törvényre figyelemmel hozott - jóváhagyásával. Az Egyösszegű Ajánlati Árnak tartalmaznia kell, ahogyan az a szerződéses dokumentumokban elő van írva, a Munkák Szerződés szerinti elvégzésének és fenntartásának mindent figyelembe vevő teljes költségét. A Vállalkozó elfogadja, hogy a megadott összegek a teljes munkára vonatkoznak. Az Egyösszegű Ajánlati Ár bontásához újabb tevékenységi sorok hozzáadása nem megengedett. A Szerződés egészére vonatkozó minden költséget, jutalékot és egyéb díjat a részletezésben szereplő valamennyi összegre szét kell osztani, míg az egyes szerződéses részekre vonatkozó költséget, jutalékot és egyéb díjat csak az adott részhez tartozó tételekre kell szétosztani. Az Egyösszegű Ajánlati Ár bontása a szerződéskötést követően a Mérnök számára tájékozódási segédletet jelent a százalékos előrehaladás mértékének reális becslését illetően. 3/8. oldal

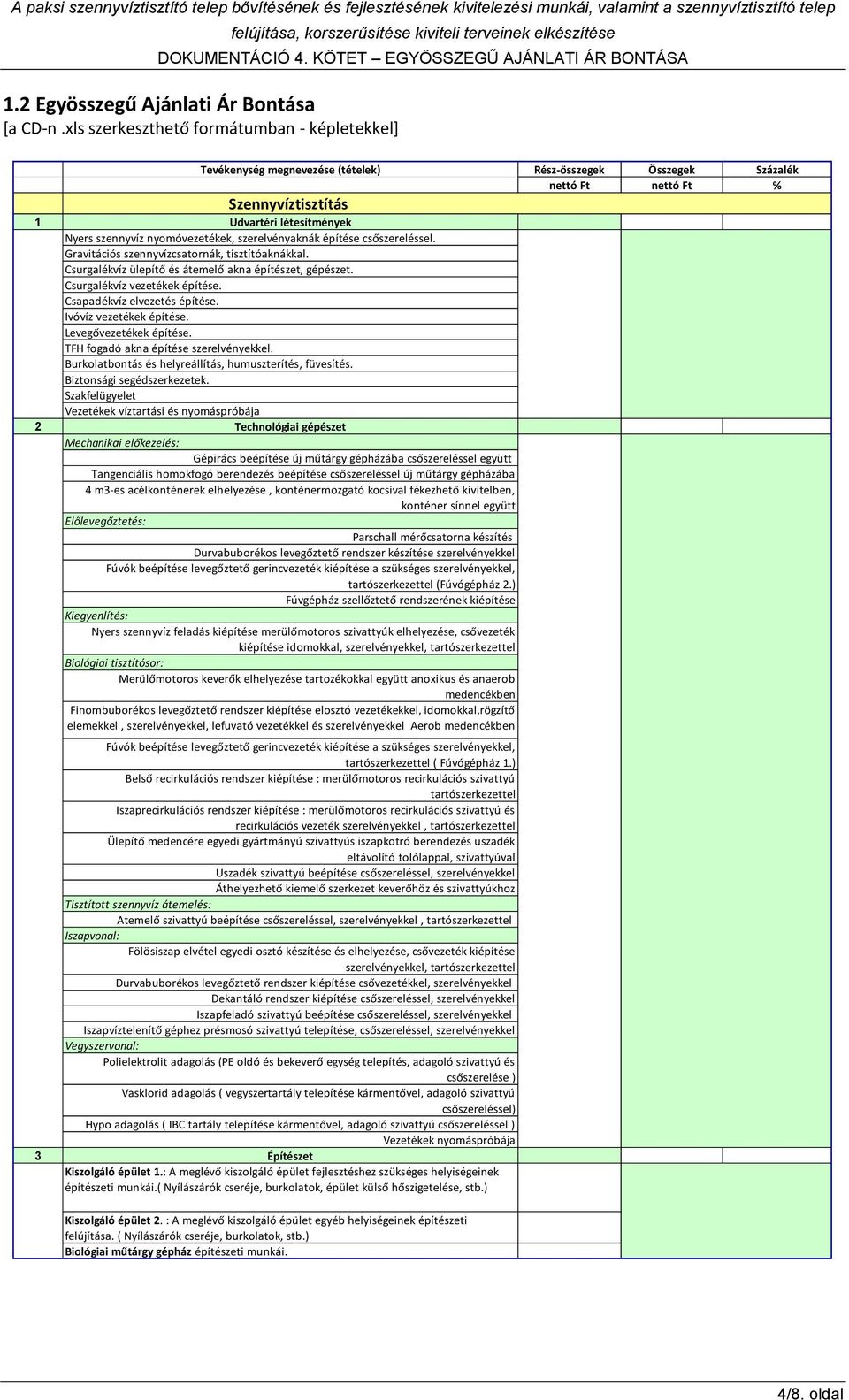

4 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA 1.2 Egyösszegű Ajánlati Ár Bontása [a CD-n.xls szerkeszthető formátumban - képletekkel] Tevékenység megnevezése (tételek) Rész-összegek Összegek Százalék nettó Ft nettó Ft % Szennyvíztisztítás 1 Udvartéri létesítmények 0 Nyers szennyvíz nyomóvezetékek, szerelvényaknák építése csőszereléssel. Gravitációs szennyvízcsatornák, tisztítóaknákkal. Csurgalékvíz ülepítő és átemelő akna építészet, gépészet. Csurgalékvíz vezetékek építése. Csapadékvíz elvezetés építése. Ivóvíz vezetékek építése. Levegővezetékek építése. TFH fogadó akna építése szerelvényekkel. Burkolatbontás és helyreállítás, humuszterítés, füvesítés. Biztonsági segédszerkezetek. Szakfelügyelet Vezetékek víztartási és nyomáspróbája 2 Technológiai gépészet 0 Mechanikai előkezelés: Gépirács beépítése új műtárgy gépházába csőszereléssel együtt Tangenciális homokfogó berendezés beépítése csőszereléssel új műtárgy gépházába 4 m3-es acélkonténerek elhelyezése, konténermozgató kocsival fékezhető kivitelben, konténer sínnel együtt Előlevegőztetés: Parschall mérőcsatorna készítés Durvabuborékos levegőztető rendszer készítése szerelvényekkel Fúvók beépítése levegőztető gerincvezeték kiépítése a szükséges szerelvényekkel, tartószerkezettel (Fúvógépház 2.) Fúvgépház szellőztető rendszerének kiépítése Kiegyenlítés: Nyers szennyvíz feladás kiépítése merülőmotoros szivattyúk elhelyezése, csővezeték kiépítése idomokkal, szerelvényekkel, tartószerkezettel Biológiai tisztítósor: Merülőmotoros keverők elhelyezése tartozékokkal együtt anoxikus és anaerob medencékben Finombuborékos levegőztető rendszer kiépítése elosztó vezetékekkel, idomokkal,rögzítő elemekkel, szerelvényekkel, lefuvató vezetékkel és szerelvényekkel Aerob medencékben Fúvók beépítése levegőztető gerincvezeték kiépítése a szükséges szerelvényekkel, tartószerkezettel ( Fúvógépház 1.) Belső recirkulációs rendszer kiépítése : merülőmotoros recirkulációs szivattyú tartószerkezettel Iszaprecirkulációs rendszer kiépítése : merülőmotoros recirkulációs szivattyú és recirkulációs vezeték szerelvényekkel, tartószerkezettel Ülepítő medencére egyedi gyártmányú szivattyús iszapkotró berendezés uszadék eltávolító tolólappal, szivattyúval Uszadék szivattyú beépítése csőszereléssel, szerelvényekkel Áthelyezhető kiemelő szerkezet keverőhöz és szivattyúkhoz Tisztított szennyvíz átemelés: Atemelő szivattyú beépítése csőszereléssel, szerelvényekkel, tartószerkezettel Iszapvonal: Fölösiszap elvétel egyedi osztó készítése és elhelyezése, csővezeték kiépítése szerelvényekkel, tartószerkezettel Durvabuborékos levegőztető rendszer kiépítése csővezetékkel, szerelvényekkel Dekantáló rendszer kiépítése csőszereléssel, szerelvényekkel Iszapfeladó szivattyú beépítése csőszereléssel, szerelvényekkel Iszapvíztelenítő géphez présmosó szivattyú telepítése, csőszereléssel, szerelvényekkel Vegyszervonal: Polielektrolit adagolás (PE oldó és bekeverő egység telepítés, adagoló szivattyú és csőszerelése ) Vasklorid adagolás ( vegyszertartály telepítése kármentővel, adagoló szivattyú csőszereléssel) Hypo adagolás ( IBC tartály telepítése kármentővel, adagoló szivattyú csőszereléssel ) Vezetékek nyomáspróbája 3 Építészet 0 Kiszolgáló épület 1.: A meglévő kiszolgáló épület fejlesztéshez szükséges helyiségeinek építészeti munkái.( Nyílászárók cseréje, burkolatok, épület külső hőszigetelése, stb.) Kiszolgáló épület 2. : A meglévő kiszolgáló épület egyéb helyiségeinek építészeti felújítása. ( Nyílászárók cseréje, burkolatok, stb.) Biológiai műtárgy gépház építészeti munkái. 4/8. oldal

5 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA 4 Statika 0 Biológiai műtárgy és gépház tartószerkezeti munkái, víztartási próbával. Kiegyenlítő medence oldalfal magasítás. (Meglévő műtárgy átalakítása) Kiszolgáló épület átalakítás és teljes felujítás tartószerkezeti munkái 1. Kiszolgáló épület átalakítás és teljes felujítás tartószerkezeti munkái 2. 5 Épületgépészeti rendszerek 0 Épületgépészet 1: A meglévő kiszolgáló épület fejlesztéshez szükséges helyiségeinek épületgépészeti munkái. Légtechnika Vízellátás-csatornázás 1. Hőellátás 1. Épületgépészet 2: A meglévő kiszolgáló épület egyéb helyiségeinek épületgépészeti, felújítási munkái. Hőellátás 2. Vízellátás-csatornázás 2. 6 Elektromos ellátás és irányítástechnika 0 Dokumentáció Elosztók Szerelvények Kábelek Egyéb anyagok Villámvédelem Világítás Irányítástechnika Szennyvíztisztítás összesen : 0 Iszapkezelés 1 Technológiai gépészet 0 Szalagos iszapprés telepítése járulékos berendezésekkel, egyedi iszapsurrantóval 2 Építészet 0 Komposzttároló. A kész-komposzt tároló tér lefedésének építészeti munkái. 3 Statika 0 Komposzttároló. A kész-komposzt tároló tér lefedésének tartószerkezeti munkái. Komposztáló. Acélhaj beton térburkolat építése v.b. szegéllyel. (Meglévő iszapágyak elbontásával) Szalmatároló. Acélhaj beton térburkolat építése v.b. szegéllyel. (Meglévő iszapvíztelenítő elbontásával) 4 Elektromos munkák 0 Elosztók Szerelvények Kábelek Egyéb anyagok Villámvédelem Világítás Iszapkezelés összesen : 0 Szennyvíztisztítás és iszapkezelés összesen: 0 Előkészítő munkák 0 Kiegészítő geodéziai felmérés kiviteli tervhez Kiegészítő geotechnikai jelentés kiviteli tervhez Kiviteli terv készítés Ideiglenes melléklétesítmények kiépítése és bontása ( munkaterület kerítéssel történő lehatárolása és bontása, szociális és irodakonténerek elhelyezése és bontása, ideiglenes víz és áramvételi helyek és hálózatok kiépítése és bontása ) Mérnöknek nyújtott szolgáltatások (iroda, felszerelés) Általános tételek és befejező munkák 0 Tervezői művezetés Geodéziai bemérési tervek Megvalósulási dokumentáció Próbaüzemi terv, ideiglenes és végleges kezelési utasítás Próbaüzem (6 hónap), Próbaüzemi zárójelentés Egyösszegű Ajánlati Ár: 0 Támogatható tevékenységek összes elszámolható költsége: Összes nem elszámolható költség: Összes elszámolható költségből a TÁMOGATÁS Összes elszámolható költségből az ÖNERŐ Összes nem elszámolható költség Kelt:. cégszerű aláírás 5/8. oldal

6 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep 2 Tartalékkeret Jegyzéke felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA 2.1 Leírás Bármely változtatás, vagy pótmunka esetén a jelen 4. kötet részét képező Tartalékkeret Jegyzék Napi Munkák tételeinél megadott egységárakat kell alkalmazni, amelynek szerződéses feltételeit az Általános Szerződéses Feltételek 13.6 alcikkelye határozza meg. A Napi Munka tételei között nem szereplő tételek esetében a TERC V.I.P. GOLD Összevont Építőipari Költségvetés-készítő programrendszerben szereplő - az adott időpontban aktuális - adatok az irányadóak. A szerződés 2. kötet FIDIC Általános Szerződéses Feltételek és a KSZF alábbi alcikkelyeire alapított Vállalkozó késedelem és/vagy többlet kiadások felmerülése esetén a 20.1 Alcikkely alapján a Mérnök által (a Megrendelő előzetes jóváhagyását követően) jóváhagyott Vállalkozói Követelések esetében a felmerült költségek a Tartalékkeret Jegyzék Feltételes Összegek sorában szereplő összes nap keretéig az ajánlattevő által megadott napi költség mértékével számítandók és további költségek nem érvényesíthetőek: 1.9 Tervek vagy Utasítások késedelme 2.1 A Helyszínre való bejutás joga 4.7 Kitűzés 4.24 Régészet 7.4 Üzempróbák 8.9 Felfüggesztés következményei 10.2 A Létesítmény részeinek átvétele 10.3 Beavatkozás az Átvételt megelőző üzempróbákba 13.7 Jogszabályi módosulások miatti kiigazítások 16.1 Vállalkozó joga a munka felfüggesztésére 17.4 A Megrendelő kockázataival járó következmények 19.4 A Vis Maior következményei A Napi Munkák tételei és a Feltételes Összegek összértéke, amely a Tartalékkeretet képezi - az Ajánlattevő által megadott egységárakat figyelembe véve meg kell egyezni az Egyösszegű Ajánlati Ár 5%-ával. Abban az esetben, ha a Tartalékkeret mértéke az Egyösszegű Ajánlati Ár 5%-át meghaladja, az ajánlat érvénytelen. 6/8. oldal

7 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA 2.2 Tartalékkeret Jegyzéke [a CD-n. xls szerkeszthető formátumban - képletekkel] Napi Munkák tételei Nap, ill. mennyiségek Személyzet: Tervező Mérnök 20 Projektvezető/Építésvezető 20 Művezető 20 Gépkezelő 30 Zsaluzó, állványozó ács 10 Kőműves 15 Vasszerelő 10 Víz-csatorna szerelő 10 Villanyszerelő (erős áramú) 10 Villanyszerelő (kis feszültségű) 10 Melegburkoló 10 Festő-mázoló 10 Hidegburkoló 10 Segédmunkás 50 Gépek, eszközök: Markoló 20 Tehergépkocsi 10t felett 25 Betonvágó berendezés 5 Hidraulikus betonbontó berendezés 15 Mobil betonpumpa (50 m³/h) 10 Mobil daru 10 t 5 Kis rakodó gép 3t-ig 10 Kézi vibrohenger 10 Anyagok: Betonacél B Ø 6 16 (t) 2 Homokos kavics (talajcsere) (m³) 2800 Beton (C16 felett), helyszínre szállítva (m³) 30 SIKA duzzadószalag (fm) 20 Betonjavító anyag SEAL-ALL (m2) 10 Kétoldali zsaluzat (m²) 50 Tégla POROTHERM 10 N+F (m2) 50 javított mészhabarcs (m2) 50 ISOLA GV-3 bitumenes lemez (m2) 50 Műanyag lefolyó cső D50 (fm) 10 Műanyag lefolyó cső D56 (fm) 10 Műanyag lefolyó cső D63 (fm) 10 Műanyag lefolyó cső D110 (fm) 10 Műanyag lefolyó cső D125 (fm) 10 KPE nyomócső D400 (fm) 20 KPE nyomócső D110 (fm) 20 KPE nyomócső D63 (fm) 20 KG PVC DN 110 csatornacső 20 KG PVC DN 150 csatornacső 3 KG PVC DN 200 csatornacső 20 KG PVC DN 300 csatornacső 20 KG PVC DN 500 csatornacső 20 Acélcső D 108*3,6 20 Acélcső D 324*8,0 15 Acélcső D 521*8,0 15 Varrat nélküli horg.acélcső 1/2" (fm) 15 Varrat nélküli horg.acélcső 3/4" (fm) 15 Varrat nélküli horg.acélcső 1" (fm) 20 Varrat nélküli fekete acélcsőből készült fűtési vezeték 1/2" (fm) 20 Varrat nélküli fekete acélcsőből készült fűtési vezeték 3/4" (fm) 20 Varrat nélküli fekete acélcsőből készült fűtési vezeték 1" (fm) 20 Varrat nélküli fekete acélcsőből készült fűtési vezeték 1 1/4" (fm) 20 Mkh 1 kv 6 mm2 (fm) 30 Mkh 1 kv 16 mm2 (fm) 30 HO7V-U 1,5 mm2 (fm) 30 HO7V-U 2,5 mm2 (fm) 30 Napi munkák: (napi munka munkadíj, gépóradíj, és fajl. anyagár táblázatok összes sorainak összege) Feltételes összegek (maximum az Egyösszegű Ajánlati ár 2%-a): 40 Tartalékkeret Napi munkák és Feltételes összegek sorai összesen (az Egyösszegű Ajánlati ár 5 %-a) Egységre vetített költségek (Ft) Nettó összeg (Ft) Kelt:.. cégszerű aláírás 7/8. oldal

8 A paksi szennyvíztisztító telep bővítésének és fejlesztésének kivitelezési munkái, valamint a szennyvíztisztító telep 3 Mennyiségi kiírások felújítása, korszerűsítése kiviteli terveinek elkészítése DOKUMENTÁCIÓ 4. KÖTET EGYÖSSZEGŰ AJÁNLATI ÁR BONTÁSA A Mennyiségi kiírások fejezet a teljes Szerződésre vonatkozóan bemutatja az elvégzendő építési-szerelési munkák főbb, jellemző becsült mennyiségeit az alábbi táblázatokban. Az itt felsorolt munkamennyiségek csupán az Ajánlattevők tájékoztatásául szolgálnak a megfelelő ajánlattétel érdekében, a munka nagyságrendjére vonatkozóan, és nem tekintendők a ténylegesen elvégzendő Munkák mennyiségi kimutatásának. Az elvégzendő munkák és a beépítendő anyagok pontos és részletes mennyiségének meghatározása az Ajánlattevők feladata és kockázata. Sem az ajánlatadás folyamán, sem pedig a későbbiekben a kivitelezés alatt, az Ajánlattevő, illetve a nyertes Vállalkozó semmilyen formában nem hivatkozhat a tájékoztató mennyiségekkel kapcsolatos félreértésre vagy tévedésre. A Mennyiségi kiírásokban található gép, berendezés, gyártmánytípusok megnevezése a műszaki tartalom egyértelmű meghatározása érdekében történt. Az ajánlatban azokkal műszakilag egyenértékű, vagy jobb termék is megajánlható az ajánlatadás időszakában. /A megvalósítás (kivitelezés) szakaszában csak előre nem látható esetekben (pl.: nem gyártják már a kiírt anyagot, gépet, berendezést; stb.) van lehetőség egyenértékű anyagok, gépek, berendezések megajánlására./ A vállalkozó a szerződésben meghatározott díjért mindazokat a munkákat és szolgáltatásokat köteles nyújtani, amelyek a szerződésszerű teljesítéshez, a megrendelt mű rendeltetésszerű és biztonságos használatának biztosításához szükségesek. Ha a felvállalt munkaeredményt állítja elő, az ehhez szükséges tevékenység terjedelmétől, mennyiségi összetevőitől függetlenül az előre kikötött díj érvényesíthető. Munkák előrehaladása A Mérnök a Munkák előrehaladását százalékos alapon követi, a Munkák aktuális állapotának a végleges (elérendő) állapothoz való viszonyításával, annak érdekében, hogy a Vállalkozó elszámolásainak kibocsátásához és jóváhagyásához megfelelő alapot biztosítson. [A mennyiségi kiírások CD-n.xls szerkeszthető formátumban] 8/8. oldal

9 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS TARTALAOM: 1 UDVARTÉRI LÉTESÍTMÉNYEK 2 TECHNOLÓGIAI GÉPÉSZET 3 ÉPÍTÉSZET 4 STATIKA 5 ÉPÜLETGÉPÉSZETI RENDSZEREK 6 ELEKTROMOS ELLÁTÁS, IRÁNYÍTÁSTECHNIKA 9

10 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 1.UDVARTÉRI LÉTESÍTMÉNYEK 10

11 SZENNYVÍZTISZTÍTÁS UDVARTÉRI LÉTESÍTMÉNYEK Sorszám Megnevezés Egység Mennyiség KG PVC csatornacső fektetése közművesített területen, földkiemeléssel, a kiszoruló föld üzemi területen történő elhelyezésével, ágyazat készítésével, réteges visszatöltéssel és tömörítéssel a terepszintig, ágyazati anyag külön deponálásával. Ágyazat készítése és csőzóna visszatöltése finomszemcsés anyagból. DN150 KG PVC szennyvízcsatornák fm 105 DN110 KG PVC csurg. és csapvízcsat. fm 30 DN150 KG PVC csurg. és csapvízcsat. fm 5 DN200 KG PVC csurg. és csapvízcsat. fm 188 DN300 KG PVC csurg. és csapvízcsat. fm 78 KM PVC csatornacső fektetése közművesített területen, földkiemeléssel, a kiszoruló föld üzemi területen történő elhelyezésével, ágyazat készítésével, réteges visszatöltéssel és tömörítéssel a terepszintig, ágyazati anyag külön deponálásával. Ágyazat készítése és csőzóna visszatöltése finomszemcsés anyagból. DN150 PN6 KM PVC, TFH fogadónál fm 2 KPE nyomóvezeték fektetése közművesített területen, földkiemeléssel, a kiszoruló föld üzemi területen történő elhelyezésével, ágyazat készítésével, réteges visszatöltéssel és tömörítéssel a terepszintig, ágyazati anyag külön deponálásával. Ágyazat készítése és csőzóna visszatöltése finomszemcsés anyagból. D400 PN6 NY-SZV, T-SZV fm 148 D315 PN6 nyers szennyvíz nyomóvezeték fm 50 D110 PN10 V-1 vízvezeték fm 246 D90 PN6 csurgalékvíz vezeték fm 13 D63 PN10 vízvezeték fm 60 D32 PN10 V-2 vízvezeték fm 30 levegővezeték (kiváltás) fm 28 Rozsdamentes acélcső katódvédelemmel, levegővezeték DN65 KO33 csurgalékvíz ülepítőaknához fm 22 KPE nyomóvezeték idomok 90º-os iránytörés DN400 (NY-SZV, T-SZV) db 4 90º-os iránytörés D315 (nyers szvíz.nyomó) db 1 Csatlakozóhely meglévő aknához (T-SZV) db 1 Megfúróbilincs megl.vízvezre DN100 (V-1) db 1 T-idom KPE csőre DN100/25 (V-1) db 1 Földfeletti tűzcsap DN100 (V-1) db 1 Tolózár, beép.készlettel DN100 (V-1) db 1 Tolózár, beép.készlettel DN25 (V-2) db 1 90º-os könyök KPE csőre DN25 (kiváltás) db 2 Munkaárok és munkagödör dúcolása - hézagos 942 fm m Víztelenítés (Előírányzat!) -nyíltvíztartás fm 0 0,8 m belső átmérőjű beton tisztító akna építése, egy. elemekből, v. monolit betonból, dúcolt munkagödörben, aknahágcsóval és 7db DN600 mm átmérőjű öntöttvas, 14db víznyelős fedlappal (Burkolatlan területen épülő aknák esetében 1,5x1,5 m betongallérral.) Csapcsat. db 21 1,0 m belső átmérőjű beton tisztító akna építése, előregyártott elemekből, dúcolt munkagödörben, kétrétegű vízzáró vakolattal, aknahágcsóval és DN600 mm átmérőjű öntöttvas fedlappal. (Burkolatlan területen épülő aknák esetében 1,5x1,5 m betongallérral.) db 7 Kitorkolófej készítése monolit betonból CS-2, CS-3 jelű csapadékcsatornákhoz db 2 Csurgalékvíz ülepítő akna építése egy. db 1 elemekből Ø2,6m belső átmérővel, 24cm falvastagsággal, mobil alu.létrával, egy. vb. födémmel, 900x900 öv.fedlappal Csurgalékvíz átemelő akna építése egy. db 1 elemekből Ø2,6m belső átmérővel, 24cm falvastagsággal, aknahágcsóval egy. vb. födémmel 900x900 öv.fedlappal Csurgalékvíz átemelő szerelvények Karimás E-tolózár DN100 db 1 Golyós visszacsapószelep DN100 db 1 KO acélcső DN100 fm 5 Csurgalékvíz átemelő szivattyú CP3102 db 2 MT Flygt tip. tartozékokkal együtt 1ü+1ht, Q=14 l/s, H=8m TFH fogadó vb. akna építése 2,0x2,0 m belső mérettel, vízzáró kivitelben 600x600 öv.fedlappal, részletterv szerinti kialakítással, szippantókocsihoz csatlakozó csővel, storz kapoccsal db 1 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 11

12 SZENNYVÍZTISZTÍTÁS UDVARTÉRI LÉTESÍTMÉNYEK Sorszám Megnevezés Egység Mennyiség 9. TFH fogadó szerelvények Tolózár, beép.készlettel DN150 db 1 PVC-E idom DN150 db 1 PVC-F idom DN150 db Közösítő vb. akna építése 2,5x3,0 m belső mérettel, vízzáró kivitelben 600x600 öv.fedlappal, a meglévő vezeték elbontásával, terv szerinti kialakítással db Közösítő akna szerelvények FFK idom45º-os DN300 db 3 Acél elágazó idom DN400/300 db 1 Karimás összekötő idom DN300 db 3 Szerelési közdarab DN400 db 1 Karima PE csőhöz DN400 db 1 Vakkarima DN400 db Humuszterítés biológiai műtárgy rézsűjén 20cm vtg.-ban m Füvesítés biológiai műtárgy rézsűjén m Biztonsági védőkorlát és föld visszahullását megakadályozó pallósor készítése fm Közuti hídprovizórium építése (előirányzat!) - 10 t terhelésre db Kutatóárok készítése a meglévő közművek feltárására db Meglévő közművek kiváltása meglévő DN300 KMPVC vezeték kiváltása (nyers szennyvíz nyomócső) fm 50 meglévő D63 ivóvíz vezeték kiváltása fm 60 meglévő levegővezeték kiváltása fm Szennyvízcsatorna TV kamerás lejtésdiagramos vizsgálatának elvégzése fm Szennyvízcsatorna vízzárósági próbájának és nyíltárkos bemérésének elvégzése és dokumentálása (megvalósulási terv) fm Nyomóvezetékek nyomáspróbájának elvégzése fm Nyomóvezetékek nyíltárkos bemérésének elvégzése és dokumentálása. fm Burkolatbontás vágókoronggal, bontott aszfalttörmelék elszállításával, ártalommentes elhelyezésével m Burkolathelyreállítási munkák 10 cm homokos kavics m cm cementes stabilizáció m 3 23 átlag 5 cm JU 35 m 3 8 felületi zárás teljes szélességben 3,5 cm AC12 (3,5m) m megbontott és kivitelezés során sérült járdák, padkák, árkok helyreállítása db Védőcső elhelyezése a haszoncsőre a védőcső lezárásával Ø521x8,0mm a. fm 15 Ø324x8,0mm a. fm 5 Ø108x3,6mm a. fm 4 DN500 PVC fm 2 DN300 PVC fm 2 DN200 PVC fm Szakfelügyeletek: Paksi Vízmű Kft. EON ZRt. db Egyéb közművek: az építési területen található ismeretlen nyomvonalú vezeték melyet a kivitelezés során fel kell tárni, kibiztosítani, sérülés esetén helyre kell állítani. db A 191/2009.(IX.15.) Korm.rendelet5. szerinti tábla készítése és kihelyezése. db 1 ÖSSZESEN: PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 12

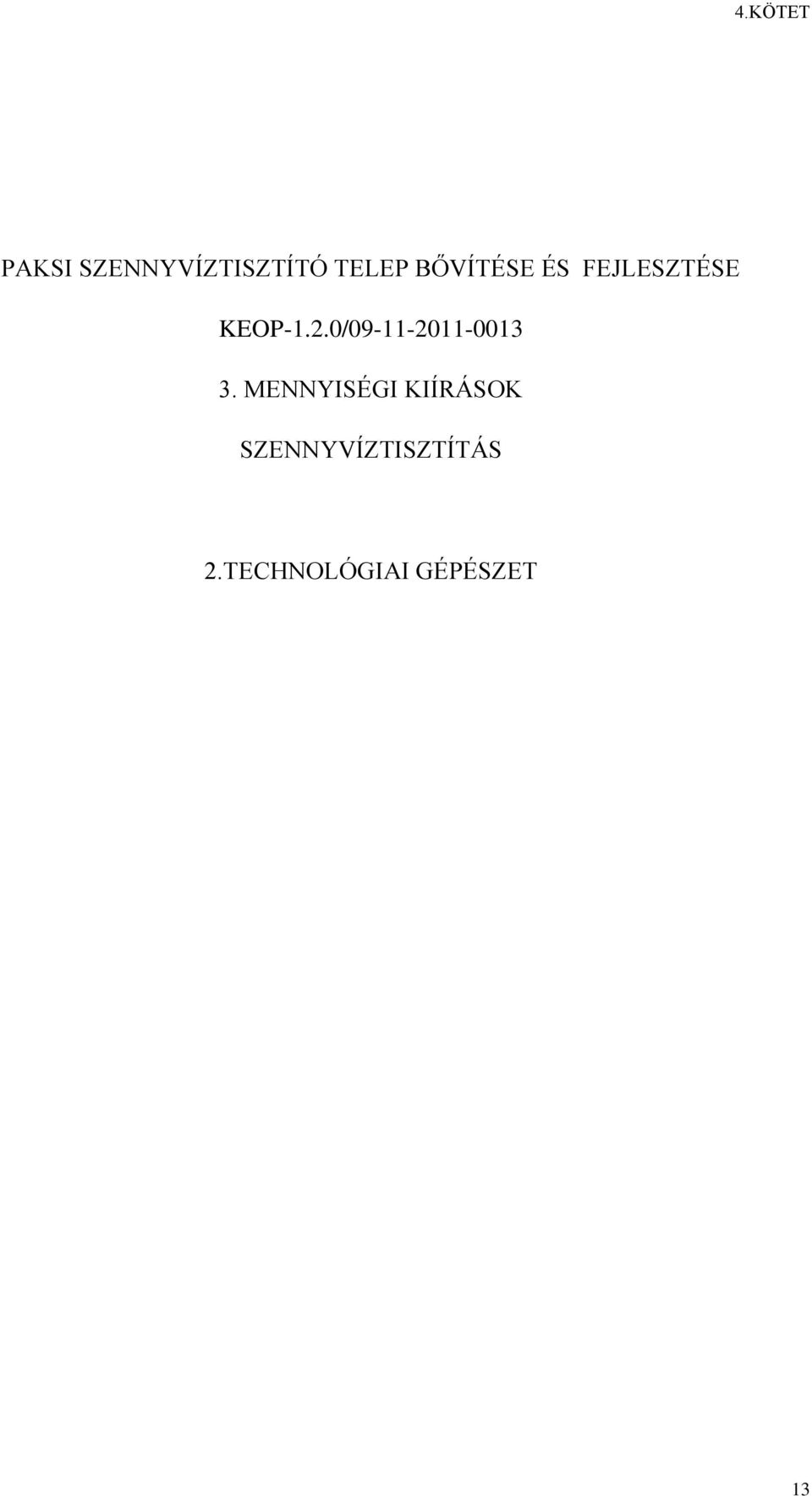

13 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 2.TECHNOLÓGIAI GÉPÉSZET 13

14 Aerob II. medencék Aerob II.medencék gépi berendezések, csőszerelés Aerob I. medencék Aerob I.medencék gépi berendezések, csőszerelés Anoxikus II. medencék Anoxikus II.medencék gépi berendezések, Anaerob. medencék Anaerob medencék gépi berendezések, csőszerelés Anoxikus I. medencék Anoxikus I.medencék gépi berendezések, csőszerelés Előlevegőztetés Előlevegőztető gépi berendezések, csőszerelés Homokfogás Tangenciális homokfogó telepítése gépházba. Csőszerelés Rácsszűrés Gépirács telepítése gépházba. Csőszerelés gépházban Szennyvíztisztítás Technológiai gépészet Mennyiségi kiírás Tétel mennyiség m.e. 1 Gépirács EE-01, AP600/5 1,0 db 2 Acélcső hosszhegesztett, Ø 406x3 (1.4301) 6,0 m 3 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 1,7 m 4 Acélcső hosszhegesztett, Ø 104x2 (1.4301) 2,5 m 5 Acélcsőív 45º R=1,5D Ø 406 (1.4301) 1,0 db 6 Acélcsőív 90º R=1,5D Ø 406 (1.4301) 1,0 db 7 Csatornacső Ø 315 KGPVC 4,0 m 8 Indukciós mennyiségmérő, DN200, PN10 1,0 db 9 Gumikompenzátor, DN200, PN10 1,0 db 11 Késtolózár, DN200, PN10 2,0 db 1 Homokfogó EE-02 1,0 db 2 Acélcső hosszhegesztett, Ø 406x3 (1.4301) 2,6 m 3 Acélcsőív 90º R=1,5D Ø 406 (1.4301) 2,0 db 4 Gumikompenzátor, DN400, PN10 1,0 db 5 Csatornacső Ø 225 KGPVC 3,8 m 6 Késtolózár, DN 400, PN10 2,0 db 1 Parchall mérőcsatorna,125mm torokszélesség 3 db 2 Bukóéles zsilip,300mm, KO anyagú bukótálcával 3 db 3 Durvabuborékos levegőztető elem, SS-20 6 db 4 Acélcső hosszhegesztett, Ø 54x2 (1.4301) 8,5 m 5 Acélcső hosszhegesztett, Ø 85x2 (1.4301) 6,2 m 6 Acélcső hosszhegesztett, Ø 104x2 (1.4301) 10,5 m 7 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 0,5 m 8 Acélcső hosszhegesztett, Ø 254x2 (1.4301) 3,0 m 9 Acélcsőív 90º R=1,5D Ø104 (1.4301) 2 db 10 Acélcsőív 90º R=1,5D Ø204 (1.4301) 1 db 11 Acélcsőív 90º R=1,5D Ø254 (1.4301) 2 db 12 Tölcséres bővítő idom,ø (1.4301) 1 db 13 Gömbcsap,levegőre, menetes csatlakozással,dn50,pn16, BB. 2 db 14 Fojtó tűszelep, levegőre, menetes csatlakozással, DN50, PN15 2 db 1 Merülőmotoros keverő, vezetőcső mentén kiemelhető, Flygt 4620, vagy evvel egyenértékű más típus 5 db 1 Merülőmotoros keverő, vezetőcső mentén kiemelhető, Flygt 4620, vagy evvel egyenértékű más típus 1 5 db Merülőmotoros keverő, vezetőcső mentén kiemelhető, Flygt 4620, vagy evvel egyenértékű más típus 5 db 2 1 Acélcső hosszhegesztett, Ø 254x2 (1.4301) 5,0 m Flygt Sanitaire levegőztető elem, elosztó csővezetékekkel,idomokkal, rögzítő elemekkel, lefuvató csővezetékkel és szerelvénnyel, kompletten, 146db/medence 438 db 2 Acélcső hosszhegesztett, Ø 254x2 (1.4301) 51 m 3 Acélcső hosszhegesztett Ø 129x2 (1.4301) 75,0 m 4 1 Acélcsőív 90º R=1,5D Ø129 (1.4301) 3 db Karimák közé építhető pillangószelep, levegőre, DN80, PN10 3 db Flygt Sanitaire levegőztető elem, elosztó csővezetékekkel,idomokkal, rögzítő elemekkel, lefuvató csővezetékkel és szerelvénnyel, kompletten, 138db/medence 414 db 2 Acélcső hosszhegesztett, Ø 254x2 (1.4301) 45 m 3 Acélcső hosszhegesztett Ø 129x2 (1.4301) 24,0 m 4 Acélcső hosszhegesztett Ø 60,3x3,2 (1.4301) 14,5 m 5 Belső recirkulációs szivattyú, merülőmotoros, vezetőcső mentén kiemelhető,talpidommal, vezetőcső rögzítő idommal, Flygt PP4630, vagy evvel egyenértékű más típus 4 db 6 Áthelyezhető kiemelő szerkezet, keverőhöz/szivattyúhoz, teherbírás 500kp,emelési magasság 6m 3 db 7 Szerelhető acél bukóél, rögzítő elemekkel, KO. acélból, vályúra szerelve, 5,9m hossz. 3 db PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 14

15 Présmosóvíz átemelés Szivattyú és csővezeték szerelése medencékben, Tisztítottvíz átemelő Szivattyú szerelése fertőtlenítő, présmosóvíz medencében Uszadék feladás Szivattyú beépítése uszadékgyűjtő medencébe, csőszerelés medencékben Fölösiszap elvétel, recirk osztás Osztó beépítése előlevegőztetö födémére, csőszerelés medencékben Recirkuláció Szivattyú beépítése iszap aknába, csőszerelés medencében Kiegyenlítő,szennyvíz feladás Szivattyú beépítése kiegyenlítő medencébe, csőszerelés medencékben Utóülepítő medencék Szennyvíztisztítás Technológiai gépészet Mennyiségi kiírás 1 2 Tétel Szivattyús iszapkotró szerzet, uszadék eltávolító tolólappal, peremhajtással, hajtóművel, szivattyúval, Flygt CP3085LT tip, vagy evvel egyenértékű más gyártmány mennyiség m.e. 5 db Acélcső hosszhegesztett, Ø 204x2 (1.4301), Ø20 -as perforációval 26,0 m 3 Vízbevezető idom, acélcsőből, hosszhegesztett, Ø 306x3 (1.4301), energiatörő "Stengel" tárcsával 16,0 db 4 Acélcső hosszhegesztett, Ø 306x3 (1.4301) 6,0 m 5 Késtolózár, DN300, PN10 3 db 6 Acélcsőív 90º R=1,5D Ø 306 (1.4301) 3 db 1 Feladó szivattyú PU-01, PU-02, Flygt CP3152MT, vagy evvel egyenértékű más gyártmány 2,0 db 2 Acélcső hosszhegesztett Ø 60,3x3,2 (1.4301) 9,0 m 3 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 12,0 m 4 Acélcső hosszhegesztett, Ø 306x3 (1.4301) 14,0 m 5 Acélcsőív 90º R=1,5D Ø 204 (1.4301) 3 db 6 Gumiékzárású tolózár, beépítési készlettel, szárhosszabbítással, L=3800mm, DN300,PN10 1 db 7 Csővégre építhető csapózár, DN300, PN0,6 VAG kat.sz. 3 db 8 Golyós visszacsapó szelep, DN200, PN10 2,0 db 1 Recirkulációs szivattyú PU-06, -07, Flygt CP3201LT, vagy evvel egyenértékű más típus 2,0 db 2 Acélcső hosszhegesztett Ø 60,3x3,2 (1.4301) 8,0 m 3 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 12,0 m 4 Acélcső hosszhegesztett, Ø 254x2 (1.4301) 52,0 m 5 Acélcsőív 90º R=1,5D Ø 204 (1.4301) 3 db 6 Acélcsőív 90º R=1,5D Ø 254 (1.4301) 1 db 7 Bővítő idom, DN200/ db 8 Gumiékzárású tolózár, DN200,PN10 2 db 9 Golyós visszacsapó szelep, DN200, PN10 2 db 1 Bukóéles osztó, KO. acélból, csatlakozó csonkokkal, szabályozható bukóélekkel 1,0 db 2 Acélcső hosszhegesztett, Ø 104x2 (1.4301) 2 m 3 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 31,0 m 4 Acélcsőív 90º R=1,5D Ø 104 (1.4301) 4 db 5 Acélcsőív 90º R=1,5D Ø 204 (1.4301) 2 db Gumiékzárású tolózár,auma motoros hajtóművel 6 DN100,PN10 2 db 1 Uszadék szivattyú PU-16,17 Flygt CP3102MT, vagy evvel egyenértékű más gyártmány 2 db 2 Acélcső hosszhegesztett Ø 60,3x3,2 (1.4301) 9,0 m 3 Acélcső hosszhegesztett Ø 85x2 (1.4301) 10,0 m 4 Acélcső hosszhegesztett, Ø 104x2 (1.4301) 92,0 m 5 Acélcsőív 90º R=1,5D Ø 85 (1.4301) 2 db 6 Acélcsőív 90º R=1,5D Ø 104 (1.4301) 4 db 7 Gumiékzárású tolózár,auma motoros hajtóművel DN100,PN10 2 db 8 Késtolózár, DN80,PN10 2 db 9 Golyós visszacsapó szelep, DN80, PN10 2 db 1 Tisztított szennyvíz átemelő szivattyú PU-11,12 Flygt CP3127LT, vagy evvel egyenértékű más gyártmány 2 db 2 Acélcső hosszhegesztett Ø 60,3x3,2 (1.4301) 8,5 m 3 Acélcső hosszhegesztett, Ø 204x2 (1.4301) 12,0 m 4 Acélcső hosszhegesztett, Ø 406x3 (1.4301) 2,0 m 5 Bővítő idom, DN100/ db 6 Bővítő idom, DN200/ db 7 Acélcsőív 90º R=1,5D Ø 204 (1.4301) 3 db 8 Gumiékzárású tolózár, DN200,PN10 2 db 9 Golyós visszacsapó szelep, DN200, PN10 2 db 1 Présmosóvíz szivattyú telepítése mosóvíz puffer medencébe, csatlakozások kiépítése 1 db 2 Flexibilis nyomásálló tömlő DN50, 2", PN10, l=2500mm 1 db 3 Acélcső hosszhegesztett Ø 54x2 (1.4301) 100,0 m 4 Acélcsőív 90º R=1,5D Ø 54 (1.4301) 6 db PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 15

16 PE adagolás PE oldó és bekeverő és adagolószivatty ú telepítése Csurgalékvíz átemelő Szivattyúk beépítése, csőszerelés Fúvógépház 2. Fúvók telepítése, csőszerelés gépházban Fúvógépház 1. Fúvók telepítése, csőszerelés gépházban Vegyszergépház Konténer-tér Szivattyú beépítése szivattyú szárazaknába, csőszerelés medencékben, géphézban Szivattyúk beépítése, csőszerelés gépházban Konténer-tér Iszapsűrítő Szivattyúk beépítése, csőszerelés gépházban Szerelvények beépítése konténerterembe és fúvógépházba csőszerelés Szennyvíztisztítás Technológiai gépészet Mennyiségi kiírás Tétel mennyiség m.e. 1 Durvabuborékos levegőztető elem, SS-10 6 db 2 Acélcső hosszhegesztett, Ø 54x2 (1.4301) 20 m 3 Acélcső hosszhegesztett, Ø 70x2 (1.4301) 25 m 4 Acélcső hosszhegesztett, Ø 85x2 (1.4301) 4 m 5 Acélcsőív 90º R=1,5D Ø 54 (1.4301) 12 db 6 Acélcsőív 90º R=1,5D Ø 70 (1.4301) 3 db 7 Dekantálótölcsér KO. anyagból, hegesztett 2 db 8 Gumiékzárású tolózár, DN50,PN10 6 db 9 Gömbcsap,levegőre, menetes csatlakozással,dn50,pn16, BB. 2 db 10 Fojtó tűszelep, levegőre, menetes csatlakozással, DN50, PN15 2 db Nyomásfokozó szivattyú, gumimembrános 1 légüsttel,nyomáskapcsolóval, Wilo-Multipress HMP605, vagy evvel egyenértékű, más típus 1 db 2 Iszapfeladó szivattyú iszappréshez, PU-17 1 db 3 Acél konténer, V=4m3 2 db 4 Konténermozgató kocsi, fékezhető kivitelben és sínpálya, 8m 2 db 5 Öntöttvas csatornatönk, 265x265 1 db 6 Acélcső hosszhegesztett, Ø 28x1,5 (1.4301) 12,0 m 7 Acélcső hosszhegesztett, Ø 34x1,5 (1.4301) 3,0 m 8 Acélcső hosszhegesztett, Ø 70x2 (1.4301) 8,0 m 9 Acélcső hosszhegesztett, Ø 85x2 (1.4301) 6,0 m 10 Csatornacső Ø 160 KGPVC 6,0 m 11 Flexibilis nyomásálló tömlő DN50, 2", PN10, l=2000mm 1 db 12 Acélcsőív 90º R=1,5D Ø 28 (1.4301) 6 db 13 Acélcsőív 90º R=1,5D Ø 34 (1.4301) 2 db 14 Acélcsőív 90º R=1,5D Ø 70 (1.4301) 3 db 15 Acélcsőív 90º R=1,5D Ø 85 (1.4301) 3 db 16 Gömbcsap, menetes csatlakozással,dn25,pn16, BB. 4 db 17 Gömbcsap, menetes csatlakozással,dn32,pn16, BB. 1 db 18 Késtolózár karimák közé építhető DN65 PN10 GG25 1 db 19 Gumiékzárású tolózár, iszapra DN80,PN10 2 db 1 Vasklorid adagoló szivattyú, PU-20,21 Tip: LMI- Milton Roy P S2, vagy evvel egyenértékű más gyártmány 3 db 2 Hypo adagolószivattyú, Tip: LMI- Milton Roy P S2, vagy evvel egyenértékű más gyártmány 2 db 3 Vegyszertartály kármentővel vaskloridhoz, Vh=3m3, PP. 1 db 4 IBC tartály kármentővel, hypo tárolására 1 db 5 PVC nyomócső D25, PN10 50 m 6 Adagoló vezeték Ø 8, PE 50 m 7 Acélcső hosszhegesztett, Ø 28x1,5 (1.4301) 12,0 m 8 Gömbcsap, menetes csatlakozással,dn25,pn16, BB. 2 db Fúvó gépegység, tip. Robuschi S65/3P 200L 1 Q=1180 m3/h p=0,7bar, vagy evvel egyenértékű más gyártmány 4 db 2 Acélcső hosszhegesztett, Ø 154x2 (1.4301) 75,0 m 3 Acélcsőív 90º R=1,5D Ø 154 (1.4301) 24 db 4 Karimák közé építhető pillangószelep, levegőre, DN150, PN10 8 db Fúvó gépegység, tip. Robuschi S15/1P 132S Q=120 1 m3/h p=0,7bar, vagy evvel egyenértékű más gyártmány 2 db 2 Acélcső hosszhegesztett, Ø 70x2 (1.4301) 8,0 m 3 Acélcsőív 90º R=1,5D Ø 70 (1.4301) 4 db 4 Karimák közé építhető pillangószelep, levegőre, DN65, PN10 2 db 1 Acélcső hosszhegesztett, Ø 129x2 (1.4301) 12 m 2 Acélcsőív 90º R=1,5D Ø 129 (1.4301) 2 db 3 Gumiékzárású tolózár, DN125,PN10 2 db 4 Csurgalékvíz átemelő szivattyú, Flygt CP3102MT, vagy evvel egyenértékű más gyártmány 2 db 5 Golyós visszacsapó szelep, DN125, PN10 2 db 1 PE oldó és bekeverő egység EE-07(Prés tartozék) 1 db 2 PE adagoló szivattyú PU-18(Prés tartozék) 1 db Tartalék-, pótalkatrészek és speciális szerszámok: Tétel iszapvíztelenítő prés szalag szivornyás kotró hajtómű levegőztető elem vegyszer szivattyú típusonként keverő típusonként csigaszivattyú állórész gépi rács csigalevél tisztító kefe Kézi oldottoxigén-mérő kültéri használatra, automatikus hőmérséklet kompenzálással Mennyiség m.e. 1 db 1 db 10 % 1 db 1 db 1 db 1 db 1 db PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 16

17 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 3.ÉPÍTÉSZET TARTALAOM: KISZOLGÁLÓ ÉPÜLET 1. KISZOLGÁLÓ ÉPÜLET 2. BIOLÓGIAI MŰTÁRGY GÉPHÁZ 17

18 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 3.ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 18

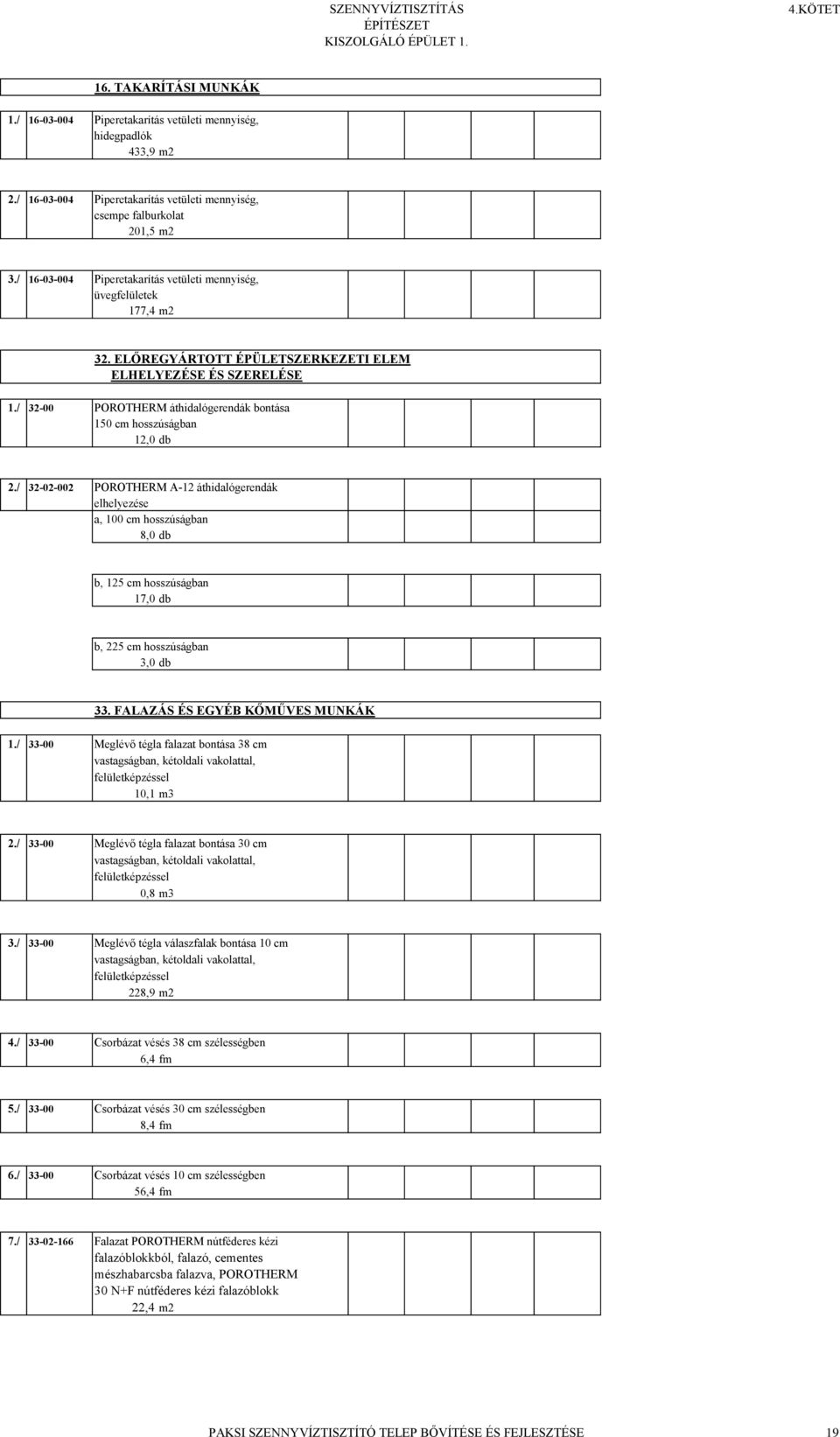

19 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET TAKARÍTÁSI MUNKÁK 1./ Piperetakarítás vetületi mennyiség, hidegpadlók 433,9 m2 2./ Piperetakarítás vetületi mennyiség, csempe falburkolat 201,5 m2 3./ Piperetakarítás vetületi mennyiség, üvegfelületek 177,4 m2 32. ELŐREGYÁRTOTT ÉPÜLETSZERKEZETI ELEM ELHELYEZÉSE ÉS SZERELÉSE 1./ POROTHERM áthidalógerendák bontása 150 cm hosszúságban 12,0 db 2./ POROTHERM A-12 áthidalógerendák elhelyezése a, 100 cm hosszúságban 8,0 db b, 125 cm hosszúságban 17,0 db b, 225 cm hosszúságban 3,0 db 33. FALAZÁS ÉS EGYÉB KŐMŰVES MUNKÁK 1./ Meglévő tégla falazat bontása 38 cm vastagságban, kétoldali vakolattal, felületképzéssel 10,1 m3 2./ Meglévő tégla falazat bontása 30 cm vastagságban, kétoldali vakolattal, felületképzéssel 0,8 m3 3./ Meglévő tégla válaszfalak bontása 10 cm vastagságban, kétoldali vakolattal, felületképzéssel 228,9 m2 4./ Csorbázat vésés 38 cm szélességben 6,4 fm 5./ Csorbázat vésés 30 cm szélességben 8,4 fm 6./ Csorbázat vésés 10 cm szélességben 56,4 fm 7./ Falazat POROTHERM nútféderes kézi falazóblokkból, falazó, cementes mészhabarcsba falazva, POROTHERM 30 N+F nútféderes kézi falazóblokk 22,4 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 19

20 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 8./ Falazat POROTHERM nútféderes kézi falazóblokkból, falazó, cementes mészhabarcsba falazva, POROTHERM 38 N+F nútféderes kézi falazóblokk 5,8 m2 9./ Válaszfal építése 10 cm névleges vastagságban hornyos-eresztékes égetett agyag válaszfal téglából, POROTHERM PTH 10 N+F jelű falazó elemből 328,4 m2 10./ Csorbázat kifalazása kisméretű tömör téglából, 25 cm szélességig 10 cm szélességben 28,4 m 11./ Csorbázat kifalazása kisméretű tömör téglából, 38 cm szélességig 38 cm szélességben 6,3 m 12./ Nyílás befalazás, szűkítés vagy kisebb falpótlások készítése 10 cm vastagságban Nyílás befalazás 1,9 m2 13./ Nyílás befalazás, szűkítés vagy kisebb falpótlások készítése 10 cm vastagságban Nyílás szűkítés 2,6 m2 14./ Holker készítése fal és padló csatlakozásánál, vízszigetelés hajlatképzés 353,8 fm 34. FÉM- ÉS KÖNNYŰ ÉPÜLETSZERKEZET 1./ K Rácsos vagy tömör acélszekezetű épületszerkezetek gyártása, beemelése és elhelyezése S 235 minőségben hegesztett és csavarozott kapcsolatokkal Védőtetők acélszerkezete alapmázolással és 2 x fedőmázolással, kötőelemekkel 4,8 m2 2./ Trapézlemez egyhéjú tetőfedés horganylemezből, teherhordó vázszerkezetre felszerelve Védőtetőknél 4,8 m2 36. VAKOLÁS ÉS RABICOLÁS 1./ Vakolat leverése meglévő-megmaradó falakról 797,7 m2 2./ Vakolat leverése mennyezetről 441,0 m2 3./ Homlokzat vakolat leverése oldalfalról 14,9 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 20

21 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 4./ Homlokzat vakolat leverése mennyezetről 4,1 m2 5./ Oldalfal vakolás készítése 1,5 cm vastagságban, javított mészhabarcs vakolattal 1 749,1 m2 6./ Többletvakolat meglévő falakon, minden további 1 cm vastagságban (2 cm vastagsággal számolva) 2 206,0 m2 7./ Mennyezetvakolás készítése 1 cm vastagságban, javított mészhabarcs vakolattal 419,7 m2 8./ Gipszkarton álmennyezet fix kivitelben, normál lapokból, emeleten, RIGIPS (vagy ezzel megegyező műszaki paraméterű) 128,1 m2 9./ Áthidaló acél gerendák elrabicolása 6,9 m2 10./ Homlokzat vakolat javítása nyílászárók körül és a felület 20 %-val számolva 296,2 m2 42. BURKOLÁS 1./ Mázas kerámia lapburkolat bontása 105,8 m2 2./ Mázas kerámia lábazatburkolat bontása 235,6 fm 3./ Csempe falburkolat bontása meglévőmegmaradó falakról 16,7 m2 4./ Gress lapburkolat készítése, ragasztva 390,7 m2 5./ Lábazatburkolat egyenes, egysoros kivitelben, gress burkolattal megegyező vágott lapokból, 10 cm szélességben 431,6 fm 6./ K Rugalmas fuga képzés 649,1 fm 7./ Fal-, pillér- és oszlopburkolat 20 x 20 cmig csempelapból, ragasztva, pozitív sarkokon műanyag élvédővel Vizes helyiségekben, laborokban és WCben, 210 cm magasságban 196,4 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 21

22 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 8./ Fal-, pillér- és oszlopburkolat 20 x 20 cmig csempelapból, ragasztva, pozitív sarkokon műanyag élvédővel Konyhákban 60 cm magasságban 5,1 m2 9./ Aljzat finom simítása padlón, önterülő padlókiegyenlítővel, zsákos kiszerelésű anyagból, 1 rétegben Gress lapburkolat alá 390,7 m2 43. BÁDOGOZÁS 1./ Ablakpárkányok bontása horganylemezből, bármilyen kiterített szélességig 45,0 fm 2./ Ablak- vagy szemöldökpárkány fedése horganyzott acéllemezből, 25 cm kiterített szélességig Ablakpárkányok 36,6 fm 3./ Hajlatbádog horganyzott acéllemezből, védőtető és fal csatlakozásánál, 40 cm kiterített szélességig 4,0 fm 44. ASZTALOS SZERKEZETEK 1./ Fa nyílászárók bontása Ajtók 59,0 m2 2./ Ablakkönyöklők bontása 39,6 fm 3./ Belső nyílászárók elhelyezése SOFA Plus küszöb nélküli faajtó, (vagy ezzel megegyező műszaki paraméterű) félbiztonsági beltéri ajtózárral, 4 csapos golyóspánttal, főkulcsos a, 75 x 210 cm méretben 7,0 db b, 75 x 210 cm méretben, opál üvegezéssel 1,0 db c, 90 x 210 cm méretben 13,0 db d, 90 x 210 cm méretben, opál üvegezéssel 6,0 db e, 100 x 210 cm méretben 3,0 db PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 22

23 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 4./ Belső nyílászárók elhelyezése THERMO-ABLAK, VEKA Softline 70, 5 kamrás, vasalat: ROTO COMPACT SILVER (vagy ezzel megegyező műszaki paraméterű) hőszigetelt üvegezéssel, k=1,1 W/m2 Ablakok a, 90 x 150 cm méretben 1,0 db 5./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK, VEKA Softline 70, 5 kamrás, vasalat: ROTO COMPACT SILVER (vagy ezzel megegyező műszaki paraméterű) hőszigetelt üvegezéssel, k=1,1 W/m2 Ablakok a, 120 x 180 cm méretben 17,0 db b, 240 x 180 cm méretben 1,0 db c, 120 x 60 cm méretben 3,0 db d, 95 x 180 cm méretben 5,0 db 6./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK, VEKA Softline 70, 5 kamrás, vasalat: ROTO COMPACT SILVER (vagy ezzel megegyező műszaki paraméterű) hőszigetelt üvegezéssel, k=1,1 W/m2, alumínium küszöbbel, 5 pontos zárszerkezettel, leemelés biztos pántolással Ajtók a, 90 x 210 cm méretben 1,0 db b, 120 x 270 cm méretben 2,0 db c, 180 x 300 cm méretben 2,0 db 7./ K Rovarháló felszerelése labor helyiségek ablakaira 17,7 m2 8./ Ablakdeszka, könyöklő elhelyezése szereléssel, 20 cm szélességben, műanyag 32,4 fm 45. LAKATOS SZERKEZETEK 1./ Fém nyílászárók bontása Ablakok 61,2 m2 2./ Fém nyílászárók bontása Ajtók 29,0 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 23

24 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 3./ Kültéri ajtók elhelyezése Egyedi gyártású acél szerkezetű hőszigetelt garázsajtó, kétszárnyú kivitelben Hörmann hőszigetelt panellel szerelve (vagy ezzel megegyező műszaki paraméterű) leemelés biztos pántolással, tokpótlóval 3000 x 2700 mm méretben 4,0 db 47. FELÜLETKÉPZÉS 1./ Festék lekaparása meglévő - megmaradó falakról 797,7 m2 2./ Festék lekaparása mennyezetről 441,0 m2 3./ Felület előkészítése, részmunkák belső festéseknél; felület glettelése műanyag kötőanyagú készítményekkel (simítóanyaggal), teljes sima felületen, bármilyen padozatú helyiségben, oldalfalon 1 547,6 m2 4./ Felület előkészítése, részmunkák belső festéseknél; felület glettelése műanyag kötőanyagú készítményekkel (simítóanyaggal), teljes sima felületen, bármilyen padozatú helyiségben, mennyezeten 419,7 m Műanyag diszperziós festés 2 rétegben fehér vagy színes festékkel, oldalfalon 1 547,6 m2 6./ Műanyag diszperziós festés 2 rétegben fehér vagy színes festékkel, mennyezeten 419,7 m2 7./ Új belső fa nyílászárók alap- és 2 réteg fedőmázolása 162,2 m2 48. SZIGETELÉS 1./ ISOLA GV-3 bitumenes szigetelő lemez (vagy ezzel megegyező műszaki paraméterű), 1 rétegben, kellősítő alapozással 298,3 m2 2./ PVC technológiai fólia 1 rétegben 288,1 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 24

25 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 1. 3./ Hő- és hangszigetelő anyagok elhelyezése, leragasztással, rögzítéssel, vízszintes felületen, NIKECELL EPS 100 hőszigetelő lemez (vagy ezzel megegyező műszaki paraméterű), 6 cm vastagságban 276,2 m2 4./ Összetett külső hőszigetelő rendszer készítése, ragasztóba ágyazott üvegszövet erősítéssel, alapvakolattal, vakolattal, függőleges felületen, NIKECELL hőszigetelő lemezzel (vagy ezzel megegyező műszaki paraméterű) - 7 cm vastagságban 669,1 m2 5./ Összetett külső hőszigetelő rendszer készítése lábazaton, ragasztóba ágyazott üvegszövet erősítéssel, alapvakolattal, lábazat vakolattal, függőleges felületen, NIKECELL hőszigetelő lemezzel (vagy ezzel megegyező műszaki paraméterű) - 7 cm vastagságban 62,7 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 25

26 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 3.ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 2. 26

27 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET TAKARÍTÁSI MUNKÁK 1./ Piperetakarítás vetületi mennyiség, hidegpadlók 110,1 m2 2./ Piperetakarítás vetületi mennyiség, üvegfelületek 51,5 m2 33. FALAZÁS ÉS EGYÉB KŐMŰVES MUNKÁK 1./ Holker készítése fal és padló csatlakozásánál, vízszigetelés hajlatképzés 118,8 fm 36. VAKOLÁS ÉS RABICOLÁS 1./ Vakolat leverése meglévő-megmaradó falakról 419,4 m2 2./ Vakolat leverése mennyezetről 110,1 m2 3./ Oldalfal vakolás készítése 1,5 cm vastagságban, javított mészhabarcs vakolattal 419,4 m2 4./ Többletvakolat meglévő falakon, minden további 1 cm vastagságban (2 cm vastagsággal számolva) 838,8 m2 5./ Mennyezetvakolás készítése 1 cm vastagságban, javított mészhabarcs vakolattal 110,1 m2 42. BURKOLÁS 1./ Mázas kerámia lábazatburkolat bontása 118,8 fm 2./ Gress lapburkolat készítése, ragasztva 130,2 m2 3./ Lábazatburkolat egyenes, egysoros kivitelben, gress burkolattal megegyező vágott lapokból, 10 cm szélességben 118,8 fm 4./ K Rugalmas fuga képzés 124,4 fm 5./ Aljzat finom simítása padlón, önterülő padlókiegyenlítővel, zsákos kiszerelésű anyagból, 1 rétegben Gress lapburkolat alá 130,2 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 27

28 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET BÁDOGOZÁS 1./ Ablakpárkányok bontása horganylemezből, bármilyen kiterített szélességig 12,0 fm 2./ Ablak- vagy szemöldökpárkány fedése horganyzott acéllemezből, 25 cm kiterített szélességig Ablakpárkányok 12,0 fm 44. ASZTALOS SZERKEZETEK 1./ Fa nyílászárók bontása Ajtók 9,5 m2 2./ Ablakkönyöklők bontása 11,0 fm 3./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK, VEKA Softline 70, 5 kamrás, vasalat: ROTO COMPACT SILVER (vagy ezzel megegyező műszaki paraméterű) hőszigetelt üvegezéssel, k=1,1 W/m2 Ablakok a, 120 x 180 cm méretben 9,0 db b, 150 x 150 cm méretben 1,0 db 4./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK, VEKA Softline 70, 5 kamrás, vasalat: ROTO COMPACT SILVER (vagy ezzel megegyező műszaki paraméterű) hőszigetelt üvegezéssel, k=1,1 W/m2, alumínium küszöbbel, 5 pontos zárszerkezettel, leemelés biztos pántolással Ajtók a, 150 x 270 cm méretben 1,0 db 3./ Belső nyílászárók elhelyezése SOFA Plus küszöb nélküli faajtó, (vagy ezzel megegyező műszaki paraméterű) félbiztonsági beltéri ajtózárral, 4 csapos golyóspánttal, főkulcsos a, 90 x 210 cm méretben 3,0 db b, 90 x 210 cm méretben, csak tok 1,0 db 4./ Ablakdeszka, könyöklő elhelyezése szereléssel, 20 cm szélességben, műanyag 11,1 fm 45. LAKATOS SZERKEZETEK 1./ Fém nyílászárók bontása Ablakok 21,7 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 28

29 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET KISZOLGÁLÓ ÉPÜLET 2. 2./ Fém nyílászárók bontása Ajtók 4,1 m2 47. FELÜLETKÉPZÉS 1./ Festék lekaparása meglévő - megmaradó falakról 419,4 m2 2./ Festék lekaparása mennyezetről 110,1 m2 3./ Felület előkészítése, részmunkák belső festéseknél; felület glettelése műanyag kötőanyagú készítményekkel (simítóanyaggal), teljes sima felületen, bármilyen padozatú helyiségben, oldalfalon 419,4 m2 4./ Felület előkészítése, részmunkák belső festéseknél; felület glettelése műanyag kötőanyagú készítményekkel (simítóanyaggal), teljes sima felületen, bármilyen padozatú helyiségben, mennyezeten 110,1 m Műanyag diszperziós festés 2 rétegben fehér vagy színes festékkel, oldalfalon 419,4 m2 6./ Műanyag diszperziós festés 2 rétegben fehér vagy színes festékkel, mennyezeten 110,1 m2 7./ Új belső fa nyílászárók alap- és 2 réteg fedőmázolása 25,6 m2 48. SZIGETELÉS 1./ ISOLA GV-3 bitumenes szigetelő lemez (vagy ezzel megegyező műszaki paraméterű), 1 rétegben, kellősítő alapozással 147,7 m2 2./ PVC technológiai fólia 1 rétegben 140,6 m2 3./ Hő- és hangszigetelő anyagok elhelyezése, leragasztással, rögzítéssel, vízszintes felületen, NIKECELL EPS 100 hőszigetelő lemez (vagy ezzel megegyező műszaki paraméterű), 6 cm vastagságban 132,2 m2 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 29

30 PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE KEOP-1.2.0/ MENNYISÉGI KIÍRÁSOK SZENNYVÍZTISZTÍTÁS 3.ÉPÍTÉSZET BIOLÓGIAI MŰTÁRGY GÉPHÁZ 30

31 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET BIOLÓGIAI MŰTÁRGY GÉPHÁZ 16. TAKARÍTÁSI MUNKÁK 1./ Piperetakarítás vetületi mennyiség, hidegpadlók 124,9 m2 2./ Piperetakarítás vetületi mennyiség, üvegfelületek 30,8 m2 32. ELŐREGYÁRTOTT ÉPÜLETSZERKEZETI ELEM ELHELYEZÉSE ÉS SZERELÉSE 1./ Beton járólapok lapostetőn 40 x 40 x 5 cm méretben, tetőszéleken 100,0 db 32. ELŐREGYÁRTOTT ELEMEK ÖSSZESEN: 1./ Falazat POROTHERM nútféderes kézi falazóblokkból, falazó, cementes mészhabarcsba falazva, POROTHERM 20 N+F nútféderes kézi falazóblokk 21,7 m2 2./ Falazat POROTHERM nútféderes kézi falazóblokkból, falazó, cementes mészhabarcsba falazva, POROTHERM 30 N+F nútféderes kézi falazóblokk 44,3 m2 3./ Válaszfal építése 10 cm névleges vastagságban hornyos-eresztékes égetett agyag válaszfal téglából, POROTHERM PTH 10 N+F jelű falazó elemből 42,2 m2 36. VAKOLÁS ÉS RABICOLÁS 1./ Oldalfal vakolás készítése 1,5 cm vastagságban, javított mészhabarcs vakolattal 404,8 m2 2./ Mennyezetvakolás készítése 1 cm vastagságban, javított mészhabarcsvakolattal 183,7 m2 3./ Homlokzati LB-Knauf vékonyvakolat (vagy ezzel megegyező műszaki paraméterű) készítése alapvakolattal, oldalfalon 171,9 m2 42. BURKOLÁS 1./ Gress lapburkolat készítése, ragasztva 117,6 m2 2./ Lábazatburkolat egyenes, egysoros kivitelben, gress burkolattal megegyező vágott lapokból, 10 cm szélességben 72,6 fm PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 31

32 SZENNYVÍZTISZTÍTÁS ÉPÍTÉSZET BIOLÓGIAI MŰTÁRGY GÉPHÁZ 3./ K Rugalmas fuga képzés 74,4 fm 4./ Aljzat finom simítása padlón, önterülő padlókiegyenlítővel, zsákos kiszerelésű anyagból, 1 rétegben Gress lapburkolat alá 117,6 m2 43. BÁDOGOZÁS 1./ Függő ereszcsatorna szerelése bármilyen kiterített szélességben, félkör szelvényű horganyzott acéllemezből, 33 cm kiterített szélességig 19,4 fm 2./ Lefolyócső szerelése kör kersztmetszettel, bármilyen kiterített szélességben, horganyzott acéllemezből, 32 cm kiterített szélességig 13,8 fm 3./ Ablak- vagy szemöldökpárkány fedése horganyzott acéllemezből, 25 cm kiterített szélességig - Ablakpárkányok 6,8 fm 4./ Fallefedés elhelyezése horganyzott acéllemezből, 75 cm kiterített szélességig Kétvízorros attika lefedés 32,1 fm 44. ASZTALOS SZERKEZETEK 1./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK 5 kamrás, hőszigetelt üvegezéssel, k=1,1 W/m2 Ablakok a, 150 x 120 cm méretben 4,0 db 2./ Homlokzati nyílászárók elhelyezése THERMO-ABLAK 5 kamrás, hőszigetelt üvegezéssel, k=1,1 W/m2, alumínium küszöbbel, 5 pontos zárszerkezettel, leemelés biztos pántolással, főkulcsos Ajtók a, 120 x 210 cm méretben 2,0 db b, 150 x 210 cm méretben 1,0 db 3./ Ablakdeszka, könyöklő elhelyezése szereléssel, 20 cm szélességben, 150 cm hosszúságban, műanyag 4,0 db PAKSI SZENNYVÍZTISZTÍTÓ TELEP BŐVÍTÉSE ÉS FEJLESZTÉSE 32
