SZAKMA KIVÁLÓ MESTERE VERSENY Forgalmi szolgálattevők I. FORDULÓ FELADATLAPJA

Átírás

1 SZAKMA KIVÁLÓ MESTERE VERSENY Forgalmi szolgálattevők I. FORDULÓ FELADATLAPJA Név:... Szolgálati hely:... Törzsszám:... Elérhetőség (telefon/ cím):... Elért pontszám:... Javító aláírása:... Kérjük, a feladatlapot a helyes megoldással töltse ki, majd küldje vissza szeptember 30-a éjfélig beszkennelve a kepzesfejlesztes@bgok.hu címre vagy belső postán a Baross Gábor Oktatási Központba (1087 Budapest, Luther u. 3.). Kérjük, az tárgyaként vagy a borítékra írja rá: Szakma Kiváló Mestere verseny! Sikeres és jó versenyzést kívánunk!

2 Általános kérdések 1. Ki építette az első működő gőzmozdonyt 1804-ben? a) Trevithick b) Stephenson c) Mallet 2. Melyik szó olvasható Morse jelekkel: / --/---/-./.-/-/---/-.-/? a) mozdony b) sorompó c) vonatok d) vasutas 3. Rakja időrendi sorrendbe a következő eseményeket! Pest-Vác vasútvonal megnyitása Stockton-Darlington vasútvonal megnyitása Liverpool-Manchester vasútvonal megnyitása rainhilli mozdonyverseny 4. Mikor alakult a MÁV részvénytársaság? a) b) c) d) Melyik biztosítóberendezés elemei a balízok? a) ETCS b) EVM 120 c) ELEKTRA d) D

3 6. Párosítsa össze a vasúti utasítások jelét a megnevezésükkel! (Az utasítások számát írja a megfelelő négyzetbe!) 1. F.1. Forgalmi Utasítás 2. F E.1. Fékutasítás 4. E.2. Általános utasítás a mozdonyszemélyzet részére Utasítás a téli időjárás alkalmával követendő eljárásra 5. D.4. Oktatási Utasítás 6. O.1. Jelzési Utasítás 7. Kinek az irányításával tervezték a képen látható mozdonyt? - 2 -

4 8. Keresztrejtvény Meghatározások: Vízszintes: 1. A térközök elején található jelző 2. A dízel vontatójárművek általában ilyen színűek 3. A pálya függőleges eltérését (pl. süppedések) összefoglalóan így nevezik 4. Kötöttpályás, általában keskeny nyomtávolságú rendszer, itt használtak először sínt 5. Ehhez az üzletághoz tartozik a TEB is 6. Európai Vonatbefolyásoló Rendszer Függőleges: 1. Itt történt 1931-ben a hírhedt vasúti merénylet 2. Korszerű járműveken a tuskós fék helyett ilyet alkalmaznak 3. A személyszállítás és az árufuvarozás ügyfelek számára kiadott alapdokumentuma 4. Mellékvonali Rádiós Forgalomirányítás 5. Az EuRegio vonatok magyarországi végállomása - 3 -

5 Szakmai kérdések 9. Írja be a táblázatban lévő szavakból a megfelelőket a kipontozott helyekre úgy, hogy a Forgalmi Utasítás egy alapfogalmát kapja meg! Az állomás...(1) jelzője......(2) az állomást.. (3), térközjelző, illetve az egymást követő.... (4)... (5) között olyan szerkezeti függés van, amely a kijárati... (6) térközjelzőn csak abban az esetben engedélyez. (7). (8) jelzést megjelenni, ha a.. (9) a. (10) által fedezett térközből..(11).. (12) kihaladt, és a vonatot a (13) szerint következő térközjelző (14) bejárati..... (15) fedezőjelző továbbhaladást tiltó állása (16). kijárati továbbhaladást engedélyező illetve mozdony bejárati továbbhaladást megtiltó és első kocsi fedezőjelző biztosított vagy első jármű térközjelző nem biztosított jármű állomásközökből térközből állomásközből menetirány következő első jelzések ellenőrzi tiltja fedezi vonat mozdonyvezető forgalmi szolgálattevő követő utáni térközjelzők térközökből 10. Melyik tolatási mozgást szabályozó jelző tud visszatolásra utasító jelzést adni? a) Rendező-pályaudvarok vonatfogadó vágányain alkalmazott tolatásjelzővel egyesített fény fedezőjelzők. b) Ütközőbakban végződő vonatfogadó vágányokon alkalmazott tolatásjelzővel egyesített fény fedezőjelzők. c) Törpe tolatásjelző. d) A lámpafejes gurításjelző. e) A lámpasoros gurításjelző. f) Ferencváros-Nyugati rendező-pályaudvaron alkalmazott fény tolatásjelző

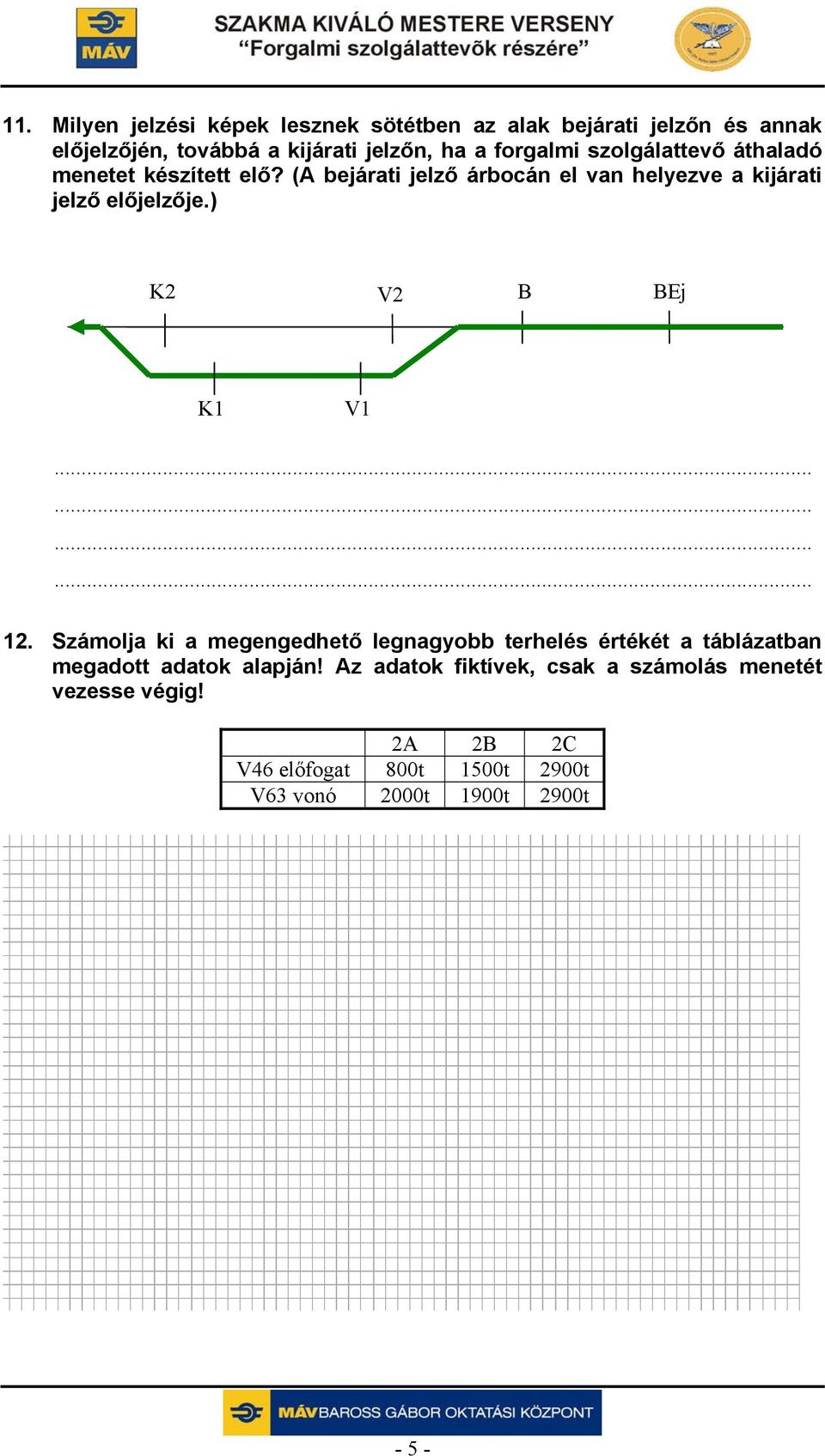

6 11. Milyen jelzési képek lesznek sötétben az alak bejárati jelzőn és annak előjelzőjén, továbbá a kijárati jelzőn, ha a forgalmi szolgálattevő áthaladó menetet készített elő? (A bejárati jelző árbocán el van helyezve a kijárati jelző előjelzője.) K2 V2 B BEj K1 V1 12. Számolja ki a megengedhető legnagyobb terhelés értékét a táblázatban megadott adatok alapján! Az adatok fiktívek, csak a számolás menetét vezesse végig! 2A 2B 2C V46 előfogat 800t 1500t 2900t V63 vonó 2000t 1900t 2900t - 5 -

7 13. A RAILJET-en meghibásodik a vonatbefolyásoló berendezés Győr állomáson. Elrendelik, hogy a vezető jegyvizsgáló szálljon fel a vezetőállásra figyelőszolgálatot ellátni. Milyen sebességgel mehet tovább ilyen feltételekkel a vonat? a) legfeljebb 100 km/h-val b) legfeljebb 120 km/h-val c) menetrend szerinti sebességgel d) alapsebességgel e) legfeljebb 40 km/h-val f) legfeljebb 80 km/h-val g) az állomásról a műszaki hiányosság megszűnéséig nem indulhat el - 6 -

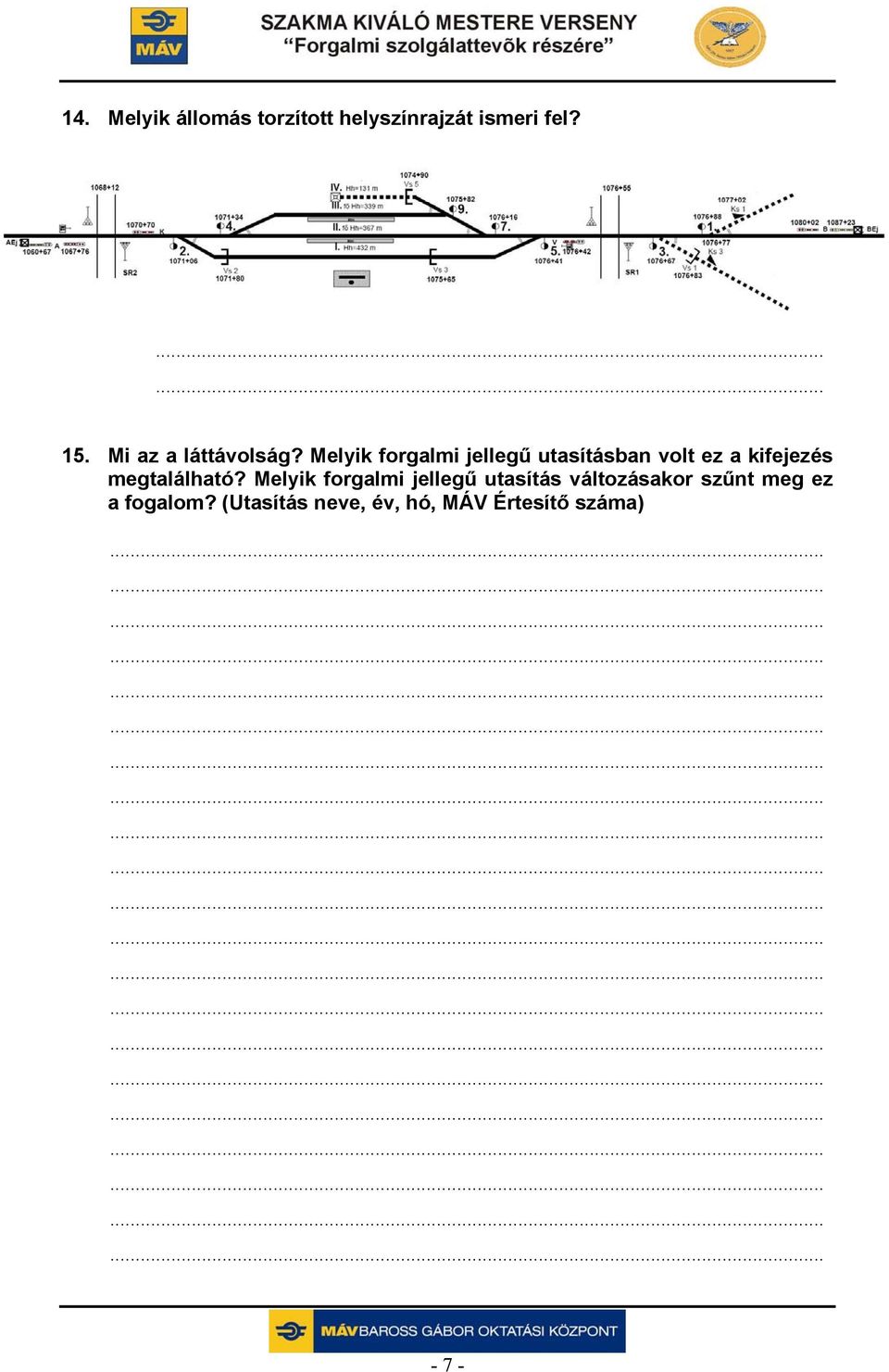

8 14. Melyik állomás torzított helyszínrajzát ismeri fel? Mi az a láttávolság? Melyik forgalmi jellegű utasításban volt ez a kifejezés megtalálható? Melyik forgalmi jellegű utasítás változásakor szűnt meg ez a fogalom? (Utasítás neve, év, hó, MÁV Értesítő száma) - 7 -

9 16. Milyen jelzési képet mutatnak a színesen bekarikázott jelzők jól működő biztosítóberendezés esetén a rajzon bejelölt vágányút alapján? - 8 -

10 17. Tegye cselekvési sorrendbe az alábbi, forgalmi szolgálattevői feladatokat A felhatalmazás csak a vonat közlekedtetéséhez szükséges valamennyi biztonsági intézkedés megtétele után adható jeligére. Jelölje a párhuzamosan is elvégezhető feladatokat! Húzza ki a feladatba nem illő sorokat! Ön rendelkező forgalmi szolgálattevő egy többközpontos állomáson. Az indítani kívánt vonat a következő állomás felé önműködő térközbiztosító berendezéssel felszerelt pályán közlekedik. Arra gondoljon, hogy valamennyi tevékenységet el kell végeznie a vonat indítása előtt. Engedélykérés a vonat indítására. Vágányút beállítás elrendelése a váltókezelők felé. Utasítani a szomszédos állomást a nyíltvonali fénysorompó kézi lezárására. Előző, állomástávolságban küldött vonat visszajelentésének vétele. Előrelátható indulási idő közlése a nyíltvonali sorompókezelővel. Menetirány lepróbálása a használandó vágányon. Hívójelzés kivezérlése, ha a kijárati jelzőn nem jelenik meg a továbbhaladást engedélyező jelzés. Hívófeloldó kivezérlése, ha a kijárati jelzőn nem jelenik meg a továbbhaladást engedélyező jelzés, és arra csak hívójelzés vezérelhető ki és a vonat a helytelen vágányon fog közlekedni. Utasítani a külsős forgalmi szolgálattevőt a vonat felhatalmazhatóságára. Kiállítani az Írásbeli rendelkezést a vonat személyzete részére. Kézbesíteni az Írásbeli rendelkezést a vonat személyzete részére. Meggyőződni arról, hogy a felkért állomás kézbesítette-e az Írásbeli rendelkezést az indítani (áthaladtatni) kívánt vonat részére. Előjelentés közlése a következő szolgálati hely felé. Tanú bevonása az engedélykérésbe. A vonat tényleges indulási idejének közlése. A vonatszemélyzet utasítása a legnagyobb sebesség alkalmazására. A forgalmi szolgálattevő által kezelt központból vonóvezetékkel állított váltó használhatóságának ellenőrzése. A váltóellenőrzés megtartása, ha a központból vonóvezetékkel ellátott váltók esetén a berendezés használhatatlan és a váltókezelői őrhelyen a váltókezelő egyedül teljesít szolgálatot. Két állomás között az állomására visszajelentett fénysorompó zavarának a kikezelése. A vonat indulásra kész. jelentés megvárása. Szállítmánykísérők indulásra kész állapotáról történő meggyőződés. Késett csatlakozó vonat megvárása. Kijárati irány megváltoztatásáról (egyenes helyett kitérő irány) a vonatszemélyzet értesítése. Helyszíni állítású váltónál váltóellenőrzés megtartása induló (áthaladó) vonat részére

11 18. Készítse el az alábbi állomás lezárási táblázatát! 19. Mekkora a pályasebesség Tapolca Zalahaláp szolgálati helyek között? Ismertesse, hogy hol találta meg ezt az adatot!

12 20. Ki volt a vontatási vonatkísérő és milyen feladatokat látott el? Sorolja fel, hogy milyen forgalmi jellegű utasításokat kellett ismernie ennek a munkavállalónak a munkakör betöltéséhez? 21. B állomás forgalmi szolgálattevőjeként hogyan szabályozza a 16 számú vonat leközlekedését? Az számú vonat az AS 28 átjáró előtt szolgálatképtelenné vált és az Utasítások ide vonatkozó szabályai szerint segélygépet kért. Az számú vonat úgy állt meg, hogy zárta az AS 28 sorompót, ami 10 perc után zavarjelzést mutat (túltartózkodás miatt). Ezek után B állomáson csöng az állomásközi telefon és az A állomás forgalmi szolgálattevője a következőket mondja: Mehet-e kb. 8 óra 20 perckor a 16 számú vonat B állomásra a helytelen vágányra? Kiss

13 22. Alkosson csoportokat a jelzők jelzési parancsaiból, majd az azonos tartalommal rendelkezők sorszámait írja a megfelelő csoportba! Válassza ki azokat a jelzőket, amelyeket a rendelkezésre álló adatok alapján nem lehet egyértelműen a csoportokba sorolni!

14

15 23. Kezelje a biztosított főjelzőt és az előjelzőt, ha a vonat kitérő irányba jár be az állomásra! Melyik karokat kell és milyen irányba mozgatni?

16 24. Egy vonat elején a kiinduló állomásról történő kijárás közben két alsó fény világít. A váltókezelő a vonatot a váltókörzetnél Megállj! jelzéssel megállítja jelzési hiányosság miatt. Helyesen cselekedett-e a váltókezelő? Válaszát rövid indoklással írja le!

17 Biztosítóberendezési kérdések Válassza ki a jó megoldást (megoldásokat) a feladatban megadott válaszok közül. A tesztben rossz válasz esetén egy jó válasz teljes pontösszege levonásra kerül, az üresen hagyott feladat nulla pontot ér. 25. Az Integra rendszerű jelfogófüggéses biztosítóberendezéseknél a váltóállítás a következő módon végezhető: a) menetbeállítás során önműködően, a kezdőnyomógombok benyomásával b) egyénileg a váltó egyéni és a közös váltóállító nyomógombok benyomásával c) foglaltság esetén az egyéni nyomógomb és a váltó szigeteléskikapcsoló nyomógomb benyomásával d) helyi kapcsolóról vágányutasan, ha a kezelési jog ki van adva 26. Mikor keletkezik jelzőzavar? a) foglaltság volt a térközben, ami nem üzemszerűen szűnt meg b) a főjelzőn valamelyik fény nem világít c) a jelzőn nem a vezérlésnek megfelelő jelzési kép látható d) ha a jelzőzavar lámpa világít 27. Automata sorompóberendezéseknél mikor beszélhetünk hiba állapotról? a) ha a fényjelző készüléket kidöntötték b) ha a fehér fény kiégett c) ha a fényjelző készüléken egy piros fény sem üzemképes d) mindazon meghibásodások esetén, amelyek nem okoznak üzemveszélyes állapotot 28. Mit tartalmaz a menetterv? a) a menetben érintett és védő váltók függőségeit tartalmazza táblázatos formában b) a vágányutak oldalvédelmét biztosító elemeit tartalmazza táblázatos formában c) tartalmazza, hogy az adott állomáson milyen egyidejű meneteket lehet lebonyolítani d) az aznapi közlekedő vonatok sorrendjét tartalmazza

18 29. A D-67 típusú biztosítóberendezés a következő többletszolgáltatásokban különbözik a D-55 típustól: a) vágányút tárolás lehetősége b) önműködő jelzőüzem funkció c) távvezérlés lehetősége d) biztosított tolatóvágányút beállításának lehetősége 30. Mire szolgál az SH rendszerű állomási biztosítóberendezésnél a forgalmi rendelkező készülékben található vonalblokk? a) arra, hogy a berendezés megakadályozza, hogy amíg nincs oldás az állomásból kihaladt vonat után az első térközből, addig ne lehessen a kijárati jelzőblokkot ismételten feloldani b) mint többlet blokkelem arra szolgál, hogy a forgalmi szolgálattevő bizonyos esetekben be tudjon avatkozni a mögöttes térköz oldásába c) arra, hogy az állomásba bejárt vonat után ezen blokkelem kezelésével megy ki az oldás a mögöttes térközbe d) ma már semmire, helyette a térközoldó blokkelemeket alkalmazzuk 31. Határozza meg a hívófeloldás műszaki feltételeit abban az esetben, ha az állomásközben csak egy térköz szakasz található! D-70 típusú biztosítóberendezés esetén ismertesse a bejárati vágányút céllezárás oldásának feltételrendszerét! Mi a feladata az egyrudas retesznek?
