1 GB Cordless Driver Drill INSTRUCTION MANUAL UA PL Bezprzewodowa wiertarko wkr tarka INSTRUKCJA OBS UGI RO Ma in de g urit i în urubat cu acumulator MANUAL DE INSTRUC IUNI DE Akku-Bohrschrauber BEDIENUNGSANLEITUNG HU Akkumulátoros fúró-csavarbehajtó HASZNÁLATI KÉZIKÖNYV SK ahký v tací skrutkova NÁVOD NA OBSLUHU CZ Akumulátorový vrtací šroubovák NÁVOD K OBSLUZE BDF343 BDF453

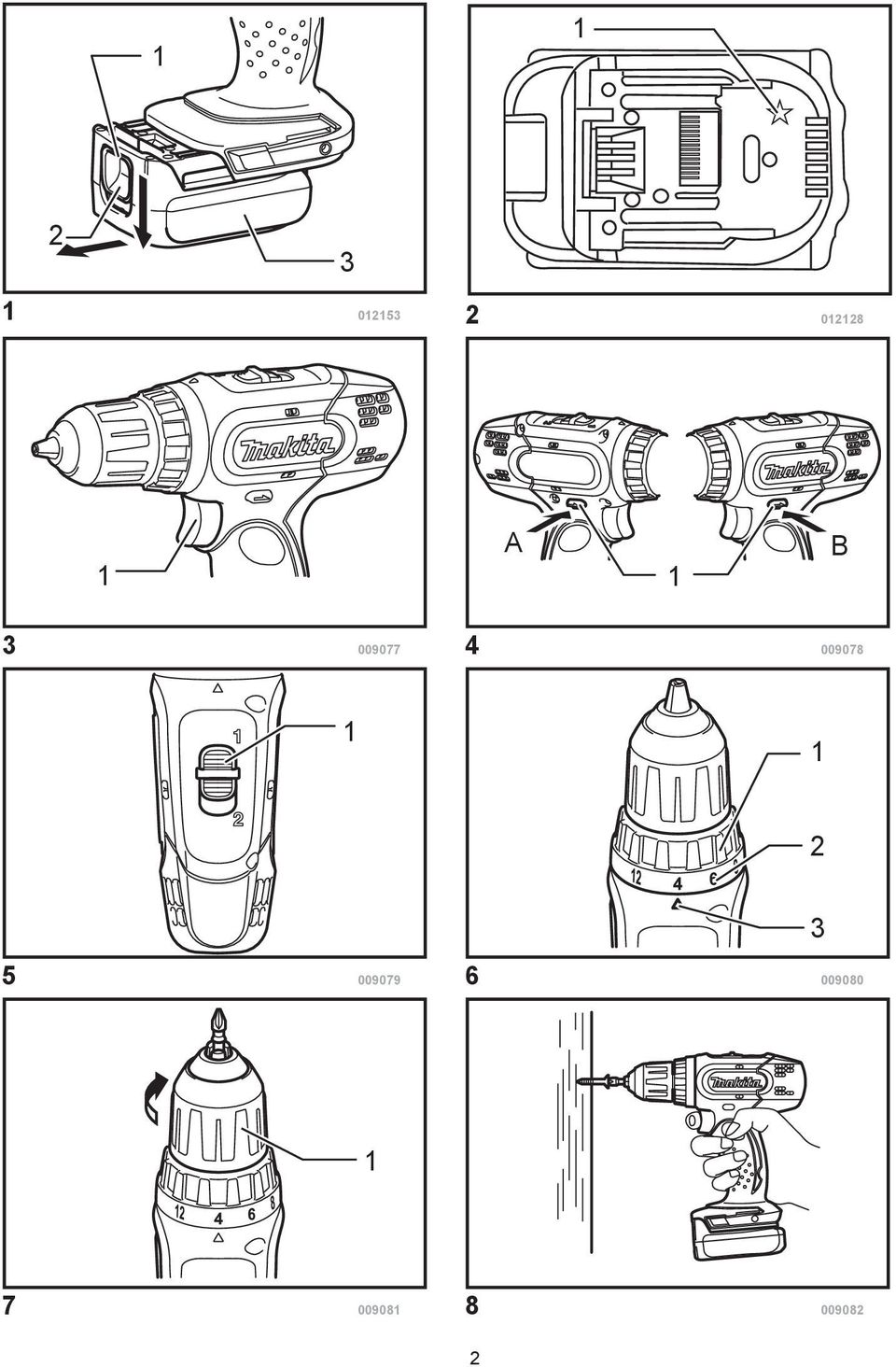

2 A B

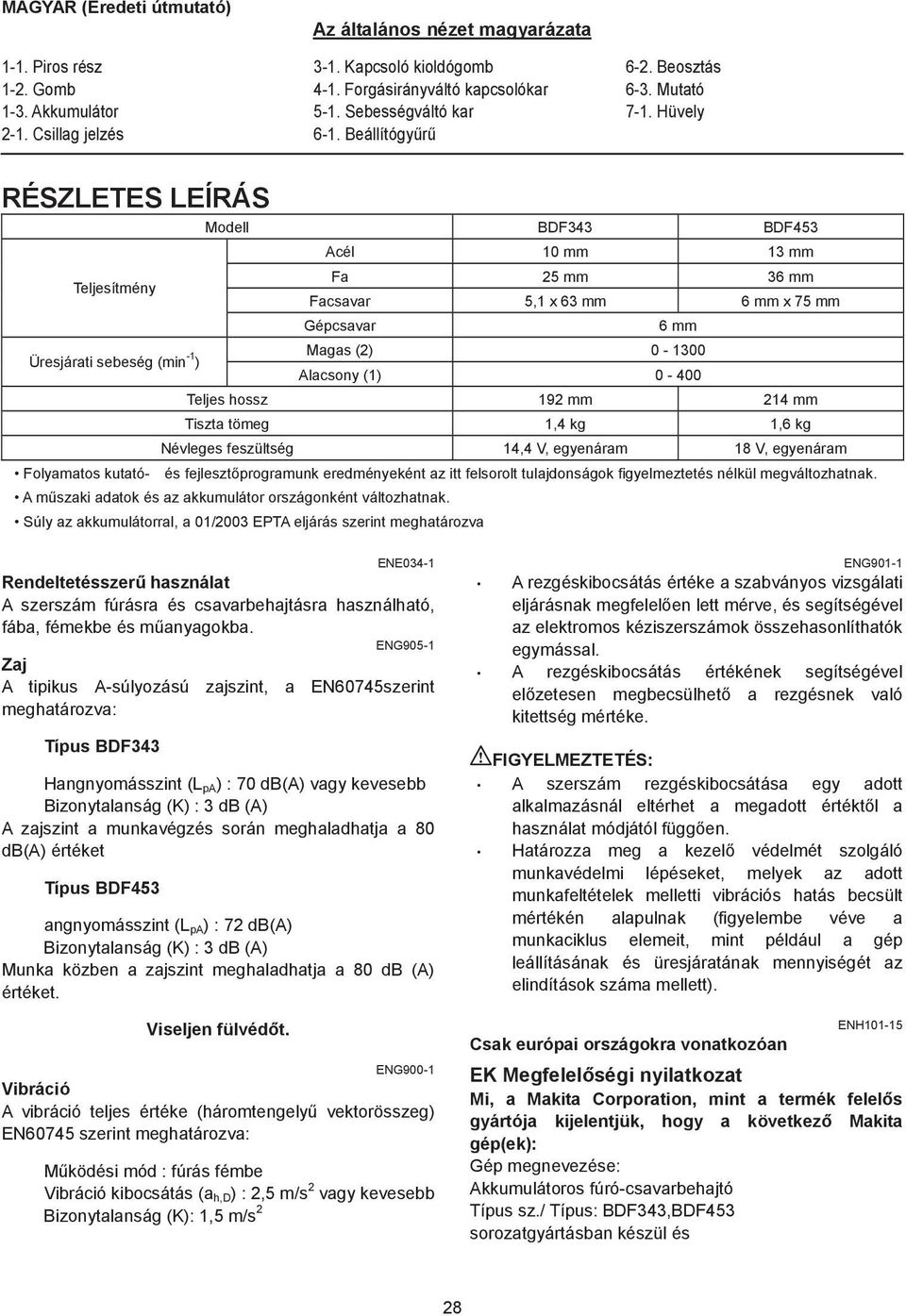

3 MAGYAR (Eredeti útmutató) -. Piros rész -2. Gomb -3. Akkumulátor 2-. Csillag jelzés Az általános nézet magyarázata 3-. Kapcsoló kioldógomb 4-. Forgásirányváltó kapcsolókar 5-. Sebességváltó kar 6-. Beállítógy r 6-2. Beosztás 6-3. Mutató 7-. Hüvely RÉSZLETES LEÍRÁS Modell BDF343 BDF453 Acél 0 mm 3 mm Teljesítmény Fa 25 mm 36 mm Facsavar 5, x 63 mm 6 mm x 75 mm Gépcsavar 6 mm Üresjárati sebeség (min - ) Magas (2) Alacsony () Teljes hossz 92 mm 24 mm Tiszta tömeg,4 kg,6 kg Névleges feszültség 4,4 V, egyenáram 8 V, egyenáram Folyamatos kutató- és fejleszt programunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak. A m szaki adatok és az akkumulátor országonként változhatnak. Súly az akkumulátorral, a 0/2003 EPTA eljárás szerint meghatározva ENE034- Rendeltetésszer használat A szerszám fúrásra és csavarbehajtásra használható, fába, fémekbe és m anyagokba. ENG905- Zaj A tipikus A-súlyozású zajszint, a EN60745szerint meghatározva: Típus BDF343 Hangnyomásszint (L pa ) : 70 db(a) vagy kevesebb Bizonytalanság (K) : 3 db (A) A zajszint a munkavégzés során meghaladhatja a 80 db(a) értéket Típus BDF453 angnyomásszint (L pa ) : 72 db(a) Bizonytalanság (K) : 3 db (A) Munka közben a zajszint meghaladhatja a 80 db (A) értéket. Viseljen fülvéd t. ENG900- Vibráció A vibráció teljes értéke (háromtengely vektorösszeg) EN60745 szerint meghatározva: M ködési mód : fúrás fémbe Vibráció kibocsátás (a h,d ) : 2,5 m/s 2 vagy kevesebb Bizonytalanság (K):,5 m/s 2 ENG90- A rezgéskibocsátás értéke a szabványos vizsgálati eljárásnak megfelel en lett mérve, és segítségével az elektromos kéziszerszámok összehasonlíthatók egymással. A rezgéskibocsátás értékének segítségével el zetesen megbecsülhet a rezgésnek való kitettség mértéke. FIGYELMEZTETÉS: A szerszám rezgéskibocsátása egy adott alkalmazásnál eltérhet a megadott értékt l a használat módjától függ en. Határozza meg a kezel védelmét szolgáló munkavédelmi lépéseket, melyek az adott munkafeltételek melletti vibrációs hatás becsült mértékén alapulnak (figyelembe véve a munkaciklus elemeit, mint például a gép leállításának és üresjáratának mennyiségét az elindítások száma mellett). Csak európai országokra vonatkozóan ENH0-5 EK Megfelel ségi nyilatkozat Mi, a Makita Corporation, mint a termék felel s gyártója kijelentjük, hogy a következ Makita gép(ek): Gép megnevezése: Akkumulátoros fúró-csavarbehajtó Típus sz./ Típus: BDF343,BDF453 sorozatgyártásban készül és 28

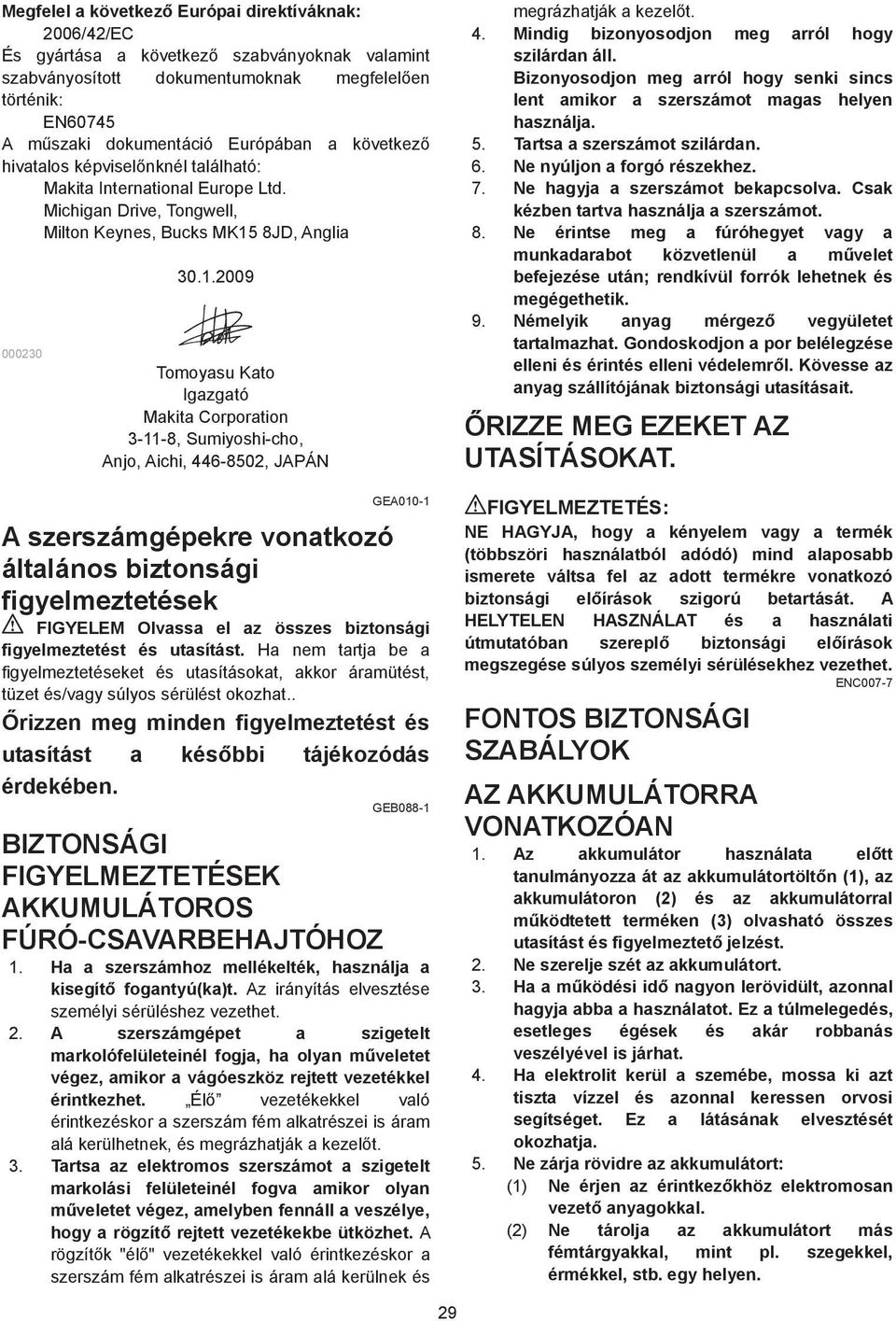

4 Megfelel a következ Európai direktíváknak: 2006/42/EC És gyártása a következ szabványoknak valamint szabványosított dokumentumoknak megfelel en történik: EN60745 A m szaki dokumentáció Európában a következ hivatalos képvisel nknél található: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK5 8JD, Anglia Tomoyasu Kato Igazgató Makita Corporation 3--8, Sumiyoshi-cho, Anjo, Aichi, , JAPÁN megrázhatják a kezel t. 4. Mindig bizonyosodjon meg arról hogy szilárdan áll. Bizonyosodjon meg arról hogy senki sincs lent amikor a szerszámot magas helyen használja. 5. Tartsa a szerszámot szilárdan. 6. Ne nyúljon a forgó részekhez. 7. Ne hagyja a szerszámot bekapcsolva. Csak kézben tartva használja a szerszámot. 8. Ne érintse meg a fúróhegyet vagy a munkadarabot közvetlenül a m velet befejezése után; rendkívül forrók lehetnek és megégethetik. 9. Némelyik anyag mérgez vegyületet tartalmazhat. Gondoskodjon a por belélegzése elleni és érintés elleni védelemr l. Kövesse az anyag szállítójának biztonsági utasításait. RIZZE MEG EZEKET AZ UTASÍTÁSOKAT. GEA00- A szerszámgépekre vonatkozó általános biztonsági figyelmeztetések FIGYELEM Olvassa el az összes biztonsági figyelmeztetést és utasítást. Ha nem tartja be a figyelmeztetéseket és utasításokat, akkor áramütést, tüzet és/vagy súlyos sérülést okozhat.. rizzen meg minden figyelmeztetést és utasítást a kés bbi tájékozódás érdekében. GEB088- BIZTONSÁGI FIGYELMEZTETÉSEK AKKUMULÁTOROS FÚRÓ-CSAVARBEHAJTÓHOZ. Ha a szerszámhoz mellékelték, használja a kisegít fogantyú(ka)t. Az irányítás elvesztése személyi sérüléshez vezethet. 2. A szerszámgépet a szigetelt markolófelületeinél fogja, ha olyan m veletet végez, amikor a vágóeszköz rejtett vezetékkel érintkezhet. Él vezetékekkel való érintkezéskor a szerszám fém alkatrészei is áram alá kerülhetnek, és megrázhatják a kezel t. 3. Tartsa az elektromos szerszámot a szigetelt markolási felületeinél fogva amikor olyan m veletet végez, amelyben fennáll a veszélye, hogy a rögzít rejtett vezetékekbe ütközhet. A rögzít k "él " vezetékekkel való érintkezéskor a szerszám fém alkatrészei is áram alá kerülnek és 29 FIGYELMEZTETÉS: NE HAGYJA, hogy a kényelem vagy a termék (többszöri használatból adódó) mind alaposabb ismerete váltsa fel az adott termékre vonatkozó biztonsági el írások szigorú betartását. A HELYTELEN HASZNÁLAT és a használati útmutatóban szerepl biztonsági el írások megszegése súlyos személyi sérülésekhez vezethet. ENC007-7 FONTOS BIZTONSÁGI SZABÁLYOK AZ AKKUMULÁTORRA VONATKOZÓAN. Az akkumulátor használata el tt tanulmányozza át az akkumulátortölt n (), az akkumulátoron (2) és az akkumulátorral m ködtetett terméken (3) olvasható összes utasítást és figyelmeztet jelzést. 2. Ne szerelje szét az akkumulátort. 3. Ha a m ködési id nagyon lerövidült, azonnal hagyja abba a használatot. Ez a túlmelegedés, esetleges égések és akár robbanás veszélyével is járhat. 4. Ha elektrolit kerül a szemébe, mossa ki azt tiszta vízzel és azonnal keressen orvosi segítséget. Ez a látásának elvesztését okozhatja. 5. Ne zárja rövidre az akkumulátort: () Ne érjen az érintkez khöz elektromosan vezet anyagokkal. (2) Ne tárolja az akkumulátort más fémtárgyakkal, mint pl. szegekkel, érmékkel, stb. egy helyen.

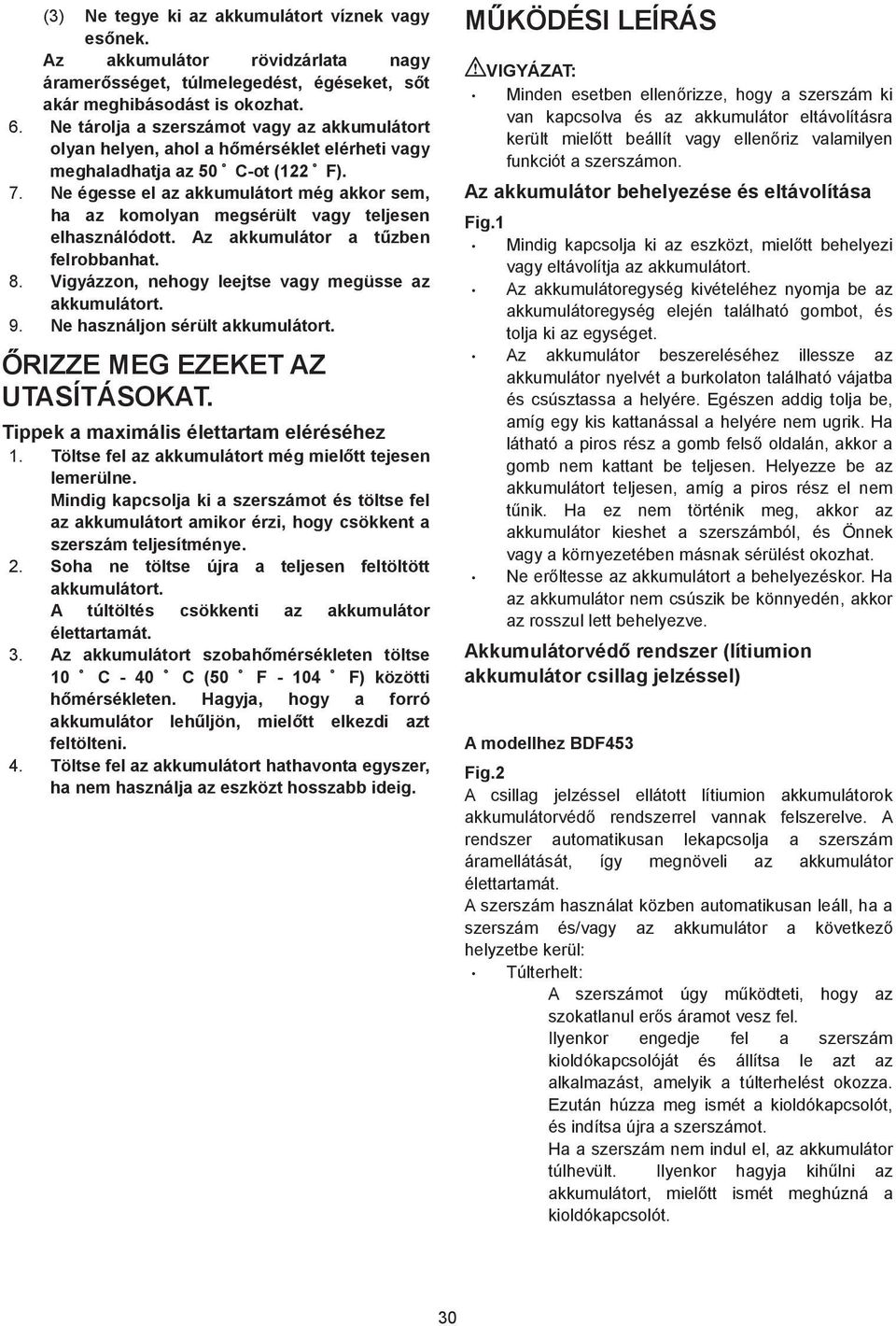

5 (3) Ne tegye ki az akkumulátort víznek vagy es nek. Az akkumulátor rövidzárlata nagy áramer sséget, túlmelegedést, égéseket, s t akár meghibásodást is okozhat. 6. Ne tárolja a szerszámot vagy az akkumulátort olyan helyen, ahol a h mérséklet elérheti vagy meghaladhatja az 50 C-ot (22 F). 7. Ne égesse el az akkumulátort még akkor sem, ha az komolyan megsérült vagy teljesen elhasználódott. Az akkumulátor a t zben felrobbanhat. 8. Vigyázzon, nehogy leejtse vagy megüsse az akkumulátort. 9. Ne használjon sérült akkumulátort. RIZZE MEG EZEKET AZ UTASÍTÁSOKAT. Tippek a maximális élettartam eléréséhez. Töltse fel az akkumulátort még miel tt tejesen lemerülne. Mindig kapcsolja ki a szerszámot és töltse fel az akkumulátort amikor érzi, hogy csökkent a szerszám teljesítménye. 2. Soha ne töltse újra a teljesen feltöltött akkumulátort. A túltöltés csökkenti az akkumulátor élettartamát. 3. Az akkumulátort szobah mérsékleten töltse 0 C - 40 C (50 F - 04 F) közötti h mérsékleten. Hagyja, hogy a forró akkumulátor leh ljön, miel tt elkezdi azt feltölteni. 4. Töltse fel az akkumulátort hathavonta egyszer, ha nem használja az eszközt hosszabb ideig. M KÖDÉSI LEÍRÁS Minden esetben ellen rizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került miel tt beállít vagy ellen riz valamilyen funkciót a szerszámon. Az akkumulátor behelyezése és eltávolítása Fig. Mindig kapcsolja ki az eszközt, miel tt behelyezi vagy eltávolítja az akkumulátort. Az akkumulátoregység kivételéhez nyomja be az akkumulátoregység elején található gombot, és tolja ki az egységet. Az akkumulátor beszereléséhez illessze az akkumulátor nyelvét a burkolaton található vájatba és csúsztassa a helyére. Egészen addig tolja be, amíg egy kis kattanással a helyére nem ugrik. Ha látható a piros rész a gomb fels oldalán, akkor a gomb nem kattant be teljesen. Helyezze be az akkumulátort teljesen, amíg a piros rész el nem t nik. Ha ez nem történik meg, akkor az akkumulátor kieshet a szerszámból, és Önnek vagy a környezetében másnak sérülést okozhat. Ne er ltesse az akkumulátort a behelyezéskor. Ha az akkumulátor nem csúszik be könnyedén, akkor az rosszul lett behelyezve. Akkumulátorvéd rendszer (lítiumion akkumulátor csillag jelzéssel) A modellhez BDF453 Fig.2 A csillag jelzéssel ellátott lítiumion akkumulátorok akkumulátorvéd rendszerrel vannak felszerelve. A rendszer automatikusan lekapcsolja a szerszám áramellátását, így megnöveli az akkumulátor élettartamát. A szerszám használat közben automatikusan leáll, ha a szerszám és/vagy az akkumulátor a következ helyzetbe kerül: Túlterhelt: A szerszámot úgy m ködteti, hogy az szokatlanul er s áramot vesz fel. Ilyenkor engedje fel a szerszám kioldókapcsolóját és állítsa le azt az alkalmazást, amelyik a túlterhelést okozza. Ezután húzza meg ismét a kioldókapcsolót, és indítsa újra a szerszámot. Ha a szerszám nem indul el, az akkumulátor túlhevült. Ilyenkor hagyja kih lni az akkumulátort, miel tt ismét meghúzná a kioldókapcsolót. 30

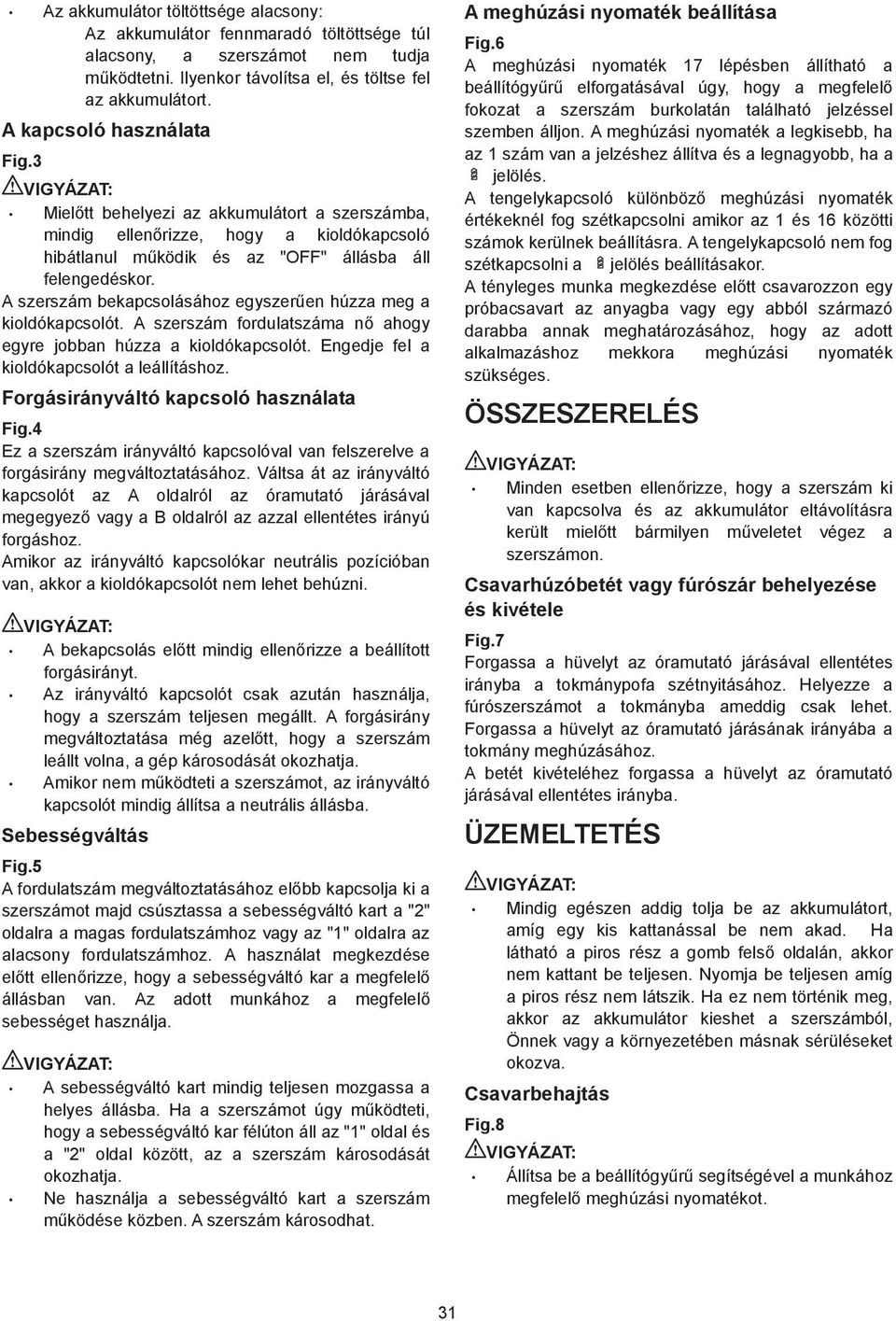

6 Az akkumulátor töltöttsége alacsony: Az akkumulátor fennmaradó töltöttsége túl alacsony, a szerszámot nem tudja m ködtetni. Ilyenkor távolítsa el, és töltse fel az akkumulátort. A kapcsoló használata Fig.3 Miel tt behelyezi az akkumulátort a szerszámba, mindig ellen rizze, hogy a kioldókapcsoló hibátlanul m ködik és az "OFF" állásba áll felengedéskor. A szerszám bekapcsolásához egyszer en húzza meg a kioldókapcsolót. A szerszám fordulatszáma n ahogy egyre jobban húzza a kioldókapcsolót. Engedje fel a kioldókapcsolót a leállításhoz. Forgásirányváltó kapcsoló használata Fig.4 Ez a szerszám irányváltó kapcsolóval van felszerelve a forgásirány megváltoztatásához. Váltsa át az irányváltó kapcsolót az A oldalról az óramutató járásával megegyez vagy a B oldalról az azzal ellentétes irányú forgáshoz. Amikor az irányváltó kapcsolókar neutrális pozícióban van, akkor a kioldókapcsolót nem lehet behúzni. A bekapcsolás el tt mindig ellen rizze a beállított forgásirányt. Az irányváltó kapcsolót csak azután használja, hogy a szerszám teljesen megállt. A forgásirány megváltoztatása még azel tt, hogy a szerszám leállt volna, a gép károsodását okozhatja. Amikor nem m ködteti a szerszámot, az irányváltó kapcsolót mindig állítsa a neutrális állásba. Sebességváltás Fig.5 A fordulatszám megváltoztatásához el bb kapcsolja ki a szerszámot majd csúsztassa a sebességváltó kart a "2" oldalra a magas fordulatszámhoz vagy az "" oldalra az alacsony fordulatszámhoz. A használat megkezdése el tt ellen rizze, hogy a sebességváltó kar a megfelel állásban van. Az adott munkához a megfelel sebességet használja. A sebességváltó kart mindig teljesen mozgassa a helyes állásba. Ha a szerszámot úgy m ködteti, hogy a sebességváltó kar félúton áll az "" oldal és a "2" oldal között, az a szerszám károsodását okozhatja. Ne használja a sebességváltó kart a szerszám m ködése közben. A szerszám károsodhat. A meghúzási nyomaték beállítása Fig.6 A meghúzási nyomaték 7 lépésben állítható a beállítógy r elforgatásával úgy, hogy a megfelel fokozat a szerszám burkolatán található jelzéssel szemben álljon. A meghúzási nyomaték a legkisebb, ha az szám van a jelzéshez állítva és a legnagyobb, ha a jelölés. A tengelykapcsoló különböz meghúzási nyomaték értékeknél fog szétkapcsolni amikor az és 6 közötti számok kerülnek beállításra. A tengelykapcsoló nem fog szétkapcsolni a jelölés beállításakor. A tényleges munka megkezdése el tt csavarozzon egy próbacsavart az anyagba vagy egy abból származó darabba annak meghatározásához, hogy az adott alkalmazáshoz mekkora meghúzási nyomaték szükséges. ÖSSZESZERELÉS Minden esetben ellen rizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került miel tt bármilyen m veletet végez a szerszámon. Csavarhúzóbetét vagy fúrószár behelyezése és kivétele Fig.7 Forgassa a hüvelyt az óramutató járásával ellentétes irányba a tokmánypofa szétnyitásához. Helyezze a fúrószerszámot a tokmányba ameddig csak lehet. Forgassa a hüvelyt az óramutató járásának irányába a tokmány meghúzásához. A betét kivételéhez forgassa a hüvelyt az óramutató járásával ellentétes irányba. ÜZEMELTETÉS Mindig egészen addig tolja be az akkumulátort, amíg egy kis kattanással be nem akad. Ha látható a piros rész a gomb fels oldalán, akkor nem kattant be teljesen. Nyomja be teljesen amíg a piros rész nem látszik. Ha ez nem történik meg, akkor az akkumulátor kieshet a szerszámból, Önnek vagy a környezetében másnak sérüléseket okozva. Csavarbehajtás Fig.8 Állítsa be a beállítógy r segítségével a munkához megfelel meghúzási nyomatékot. 3

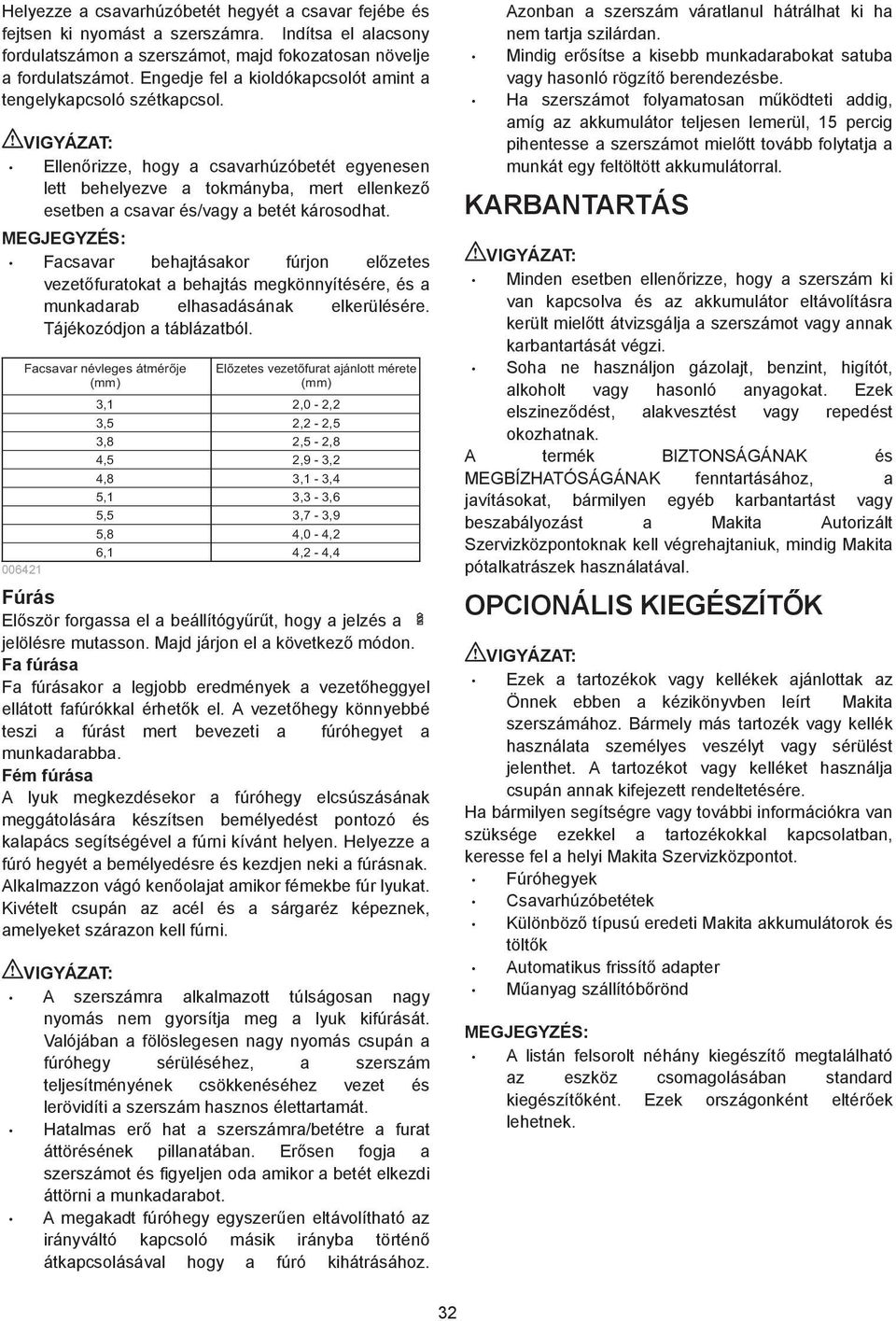

7 Helyezze a csavarhúzóbetét hegyét a csavar fejébe és fejtsen ki nyomást a szerszámra. Indítsa el alacsony fordulatszámon a szerszámot, majd fokozatosan növelje a fordulatszámot. Engedje fel a kioldókapcsolót amint a tengelykapcsoló szétkapcsol. Ellen rizze, hogy a csavarhúzóbetét egyenesen lett behelyezve a tokmányba, mert ellenkez esetben a csavar és/vagy a betét károsodhat. MEGJEGYZÉS: Facsavar behajtásakor fúrjon el zetes vezet furatokat a behajtás megkönnyítésére, és a munkadarab elhasadásának elkerülésére. Tájékozódjon a táblázatból Facsavar névleges átmérője (mm) Előzetes vezetőfurat ajánlott mérete (mm) 3, 2,0-2,2 3,5 2,2-2,5 3,8 2,5-2,8 4,5 2,9-3,2 4,8 3, - 3,4 5, 3,3-3,6 5,5 3,7-3,9 5,8 4,0-4,2 6, 4,2-4,4 Fúrás El ször forgassa el a beállítógy r t, hogy a jelzés a jelölésre mutasson. Majd járjon el a következ módon. Fa fúrása Fa fúrásakor a legjobb eredmények a vezet heggyel ellátott fafúrókkal érhet k el. A vezet hegy könnyebbé teszi a fúrást mert bevezeti a fúróhegyet a munkadarabba. Fém fúrása A lyuk megkezdésekor a fúróhegy elcsúszásának meggátolására készítsen bemélyedést pontozó és kalapács segítségével a fúrni kívánt helyen. Helyezze a fúró hegyét a bemélyedésre és kezdjen neki a fúrásnak. Alkalmazzon vágó ken olajat amikor fémekbe fúr lyukat. Kivételt csupán az acél és a sárgaréz képeznek, amelyeket szárazon kell fúrni. A szerszámra alkalmazott túlságosan nagy nyomás nem gyorsítja meg a lyuk kifúrását. Valójában a fölöslegesen nagy nyomás csupán a fúróhegy sérüléséhez, a szerszám teljesítményének csökkenéséhez vezet és lerövidíti a szerszám hasznos élettartamát. Hatalmas er hat a szerszámra/betétre a furat áttörésének pillanatában. Er sen fogja a szerszámot és figyeljen oda amikor a betét elkezdi áttörni a munkadarabot. A megakadt fúróhegy egyszer en eltávolítható az irányváltó kapcsoló másik irányba történ átkapcsolásával hogy a fúró kihátrásához. Azonban a szerszám váratlanul hátrálhat ki ha nem tartja szilárdan. Mindig er sítse a kisebb munkadarabokat satuba vagy hasonló rögzít berendezésbe. Ha szerszámot folyamatosan m ködteti addig, amíg az akkumulátor teljesen lemerül, 5 percig pihentesse a szerszámot miel tt tovább folytatja a munkát egy feltöltött akkumulátorral. KARBANTARTÁS Minden esetben ellen rizze, hogy a szerszám ki van kapcsolva és az akkumulátor eltávolításra került miel tt átvizsgálja a szerszámot vagy annak karbantartását végzi. Soha ne használjon gázolajt, benzint, higítót, alkoholt vagy hasonló anyagokat. Ezek elszinez dést, alakvesztést vagy repedést okozhatnak. A termék BIZTONSÁGÁNAK és MEGBÍZHATÓSÁGÁNAK fenntartásához, a javításokat, bármilyen egyéb karbantartást vagy beszabályozást a Makita Autorizált Szervizközpontoknak kell végrehajtaniuk, mindig Makita pótalkatrászek használatával. OPCIONÁLIS KIEGÉSZÍT K Ezek a tartozékok vagy kellékek ajánlottak az Önnek ebben a kézikönyvben leírt Makita szerszámához. Bármely más tartozék vagy kellék használata személyes veszélyt vagy sérülést jelenthet. A tartozékot vagy kelléket használja csupán annak kifejezett rendeltetésére. Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot. Fúróhegyek Csavarhúzóbetétek Különböz típusú eredeti Makita akkumulátorok és tölt k Automatikus frissít adapter M anyag szállítób rönd MEGJEGYZÉS: A listán felsorolt néhány kiegészít megtalálható az eszköz csomagolásában standard kiegészít ként. Ezek országonként eltér ek lehetnek. 32
