1 Ki tud többet a kőolajfeldolgozásról? 2. forduló Kőolaj-feldolgozás

2 A Dunai Finomító egész területe fokozottan tűz- és robbanásveszélyes

3 Mire koncentrálj az előadás alatt?

4 4 dolog Mi a kőolaj desztilláció lényege? Hogyan állítunk elő motorbenzint és gázolajat? Mi a fáklyák szerepe a különböző technológiákban? Mit jelent az energia hatékonyság?

5 Az OLAJIPAR számokban A 2. legfontosabb iparág a világon 4 milliárd t/év kőolaj felhasználás 2 milliárd l/év benzin felhasználás Magyarországon (40 millió tank; 1 tank 50 liter) 3 milliárd l/év gázolaj felhasználás Magyarországon (60 millió tank; 1 tank 50 liter)

14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 1 1 14 12 10 14 12 10 8 6 4 2 0 8 6 4 2 0 1 1 14, 0 12, 0 10, 0 8, 0 6, 0 4, 0 2, 0 0, 0 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 1 14

6 , 0 12, 0 10, 0 8, 0 6, 0 4, 0 2, 0 0, , 0 12, 0 10, 0 8, 0 6, 0 4, 0 2, 0 0, 0 CR PKN Distillation capacity Mt/y Product sale Mt/y OMV MOL ,5 6,4 1 4,0 1 4, ,0 1 2, ,0 1 0,0 0 8,0 8,0 0 6,0 6,0 0 4,0 4,0 0 2,0 2,0 0 0,0 0,0 0 8,5 5,1 14,0 12,0 Rijeka 10,0 8,0 6,0 4,0 2,0 0,0 1 1 Sisak Novi Sad 7,4 Pancevo , Ploiesti 4,8 3,6 Pitesti Midia

7 A Dunai Finomító Kb focipálya 8

8 és 1970-ben

9 Napjainkban

10 Dunai Finomító, Százhalombatta Alapítás éve: 1960 Az első desztillációs üzem (AV-1) üzembe helyezése: 1965 Jelenlegi desztillációs kapacitás: 8,1 milliót/év A Dunai Finomító Magyarország egyetlen kőolaj-feldolgozó finomítója A közép-európai régió egyik meghatározó olajipari szereplője Az előállított üzemanyagok minősége maradéktalanul megfelel a legszigorúbb EU követelményeknek is.

11 Kőolaj távvezetékek Hazai kőolaj Import kőolaj Barátság I. Eger Barátság II. TF DF Hajdúszoboszló ZF Füzesgyarmat Gellénháza Zalakomár Sávoly Szőkedencs Szank Kardoskút Bázakerettye Kiskunhalas Algyő Adria

12 A Finomítás célja A piaci igényeknek megfelelő termékstruktúra előállítása. A kőolajban található vegyületek kémiai átalakítása.

13 A kőolajok összetétele - 1 Biológiai eredetű, szerves anyagok bomlásterméke Szénhidrogének komplex elegye Heteroatomokat tartalmazó vegyületek A kőolaj elemi összetétele (m/m%): Szén: Hidrogén: Kén: 0,2-4,0 (max. 7 %) Nitrogén: 0,1-1.0 (max. 2 %) Oxigén: 0-0,5 Fémek: 0-0,2

(olefinek) Alkadiének (Diolefinek) Alkinek Etilén Propilén 1,3- butadién Acetilén Heterociklusos

14 A kőolajok összetétele - 2 Szénhidrogének Nyílt szénláncú (alifás) Zárt szénláncú (gyűrűs) Telített szénhidrogének (alkánok vagy paraffinok) Metán Etán Propán Bután Telítetlen szénhidrogének Alkének (olefinek) Alkadiének (Diolefinek) Alkinek Etilén Propilén 1,3- butadién Acetilén Heterociklusos vegyületek Tiofén Izociklusos vegyületek Aliciklusos vegyületek Ciklopentán (naftének) Aromás vegyületek Benzol Toluol Xilol

15 Kőolaj jellemzői - 1 API sűrűség 50 felett kondenzátum könnyű kőolaj közepes kőolaj 24 alatt nehéz kőolaj Kéntartalom 0,5 % alatt alacsony kéntartalmú (édes) 0,5 % - 1,5 % közepes kéntartalmú 1,5 % felett magas kéntartalmú (savanyú)

16 Kőolaj jellemzői - 2 Kémiai jellemzők Paraffin tartalom Nafténes vagy aszfalténes Folyási tulajdonságok Viszkozitás Több mint 200 fajta kőolaj a világon Folyáspont Ezek az adatok megtalálhatók a kőolaj assay-ben!

17 A hazai és az orosz kőolajban lévő termékek aránya

18 Finomítói technológiák Fizikai folyamatok (elválasztás) sómentesítés desztilláció extrakció keverés Kémiai folyamatok krakkolás (termikus vagy katalitikus) reformálás addíció (alkilálás) modifikálás (izomerizáció) hidrogénezés

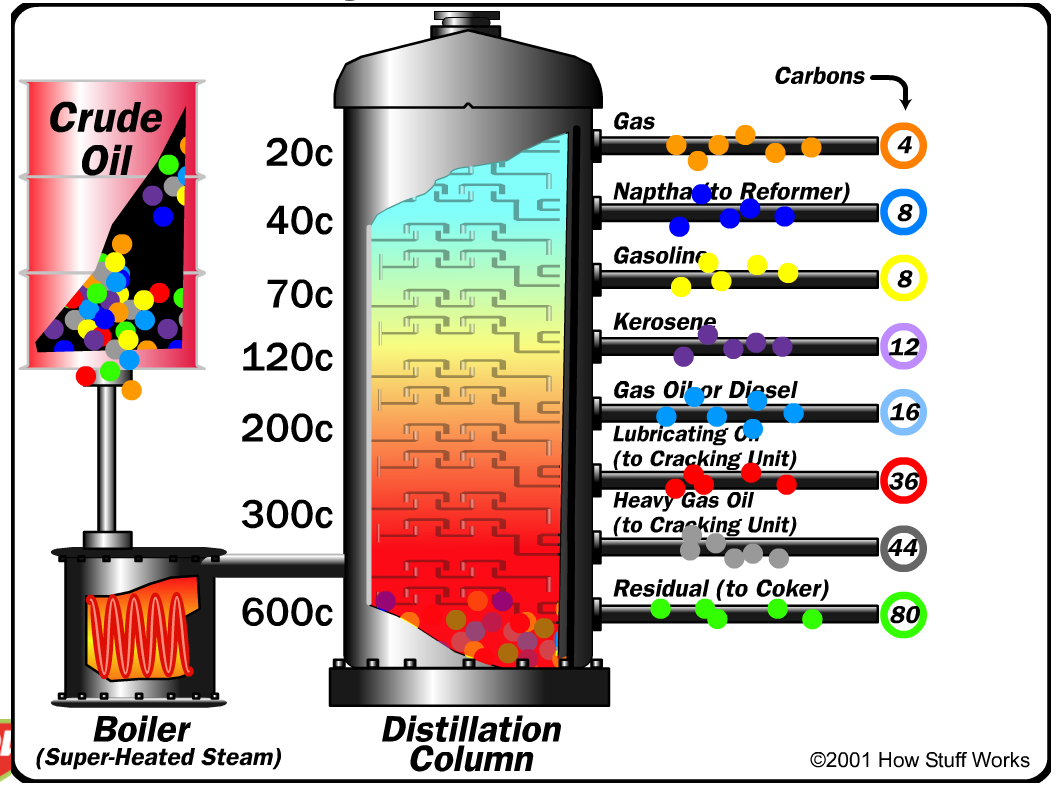

19 Desztilláció folyamata

20 Atmoszférikus desztilláció Feladata: A kőolaj forráspont szerinti szétválasztása különböző frakciókra. Alapanyag: Kőolaj ill. kondenzátum Termékek: Fűtőgáz Cseppfolyós gázok Benzinek Petróleum Gázolajok Pakura Paraméterek: Alapanyag hőmérséklet: C

21 Vákuum desztilláció Feladata: A pakura forráspont szerinti szétválasztása különböző frakciókra. Alapanyag: Pakura Termékek: Vákuum gázolaj Párlatok Gudron Paraméterek: Pakura hőmérséklet: ~ 400 C Nyomás: Hgmm

22 Forráspont tartományok 0 C 145 C 185 C C Fűtőgáz Propán Butánok Benzin Könnyű frakciók (2-3) benzin Nehéz benzin Petróleum frakció Könnyű gázolaj C 1, C 2 C 3 C 4 C 5 C 6 C 7 C 10, C 11 C 9, C 11 C 13, C 14 C 13, C C C Nehéz gázolaj Vákuum gázolaj + párlatok Vákuum maradék C 20, C 25 C 20, C 25 C 50 C 40 C 50 + Forráspont,[ C]

23 AV üzem

24 Krakkolás

25 Katalitikus krakkolás Feladata: Kénmentesített vákuum párlatok krakkolása molekulatömeg és forráspont csökkentés Alapanyag: Kénmentesített szélespárlat Termék: C 3 -C 4 elegy, krakkbenzin, gázolaj (LCO) Paraméterek: Hőmérséklet: C Nyomás: 2 4 atm Katalizátor: zeolitok (Al 2 O 3 - SiO 2 ) Pannon Egyetem

26 FCC üzem

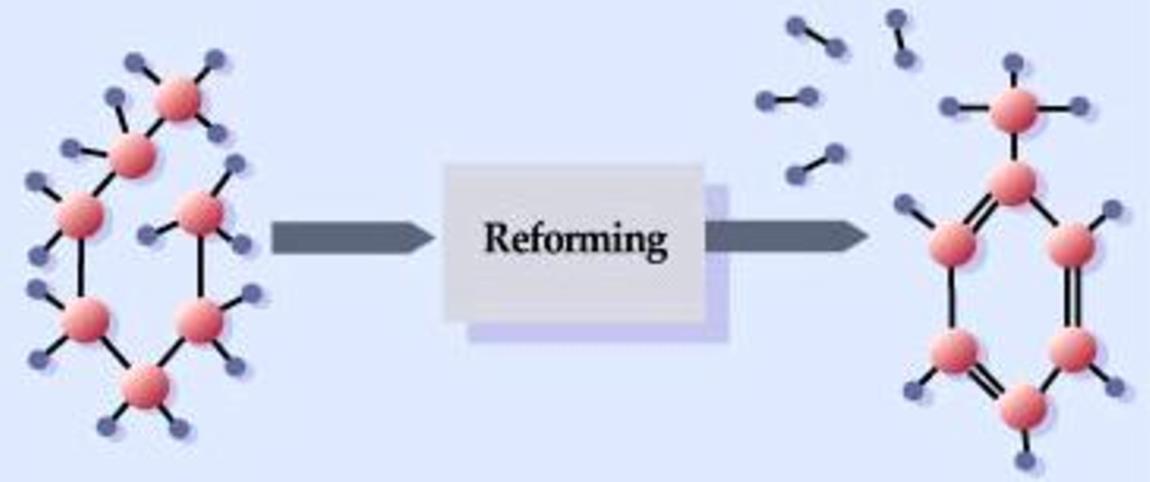

27 Reformálás Hidrogén forrás

28 Reformálás Feladata: Magas oktánszámú benzinkeverő komponens (reformátum) előállítása, illetve aromás alapanyag gyártása Alapanyag: Kénmentesített desztillációs benzin Termék: reformátum, aromás alapanyag Paraméterek: Hőmérséklet: C Nyomás: atm Katalizátor: Pt-Re Al 2 O 3 / zeolit Cl

29 Reformáló üzem

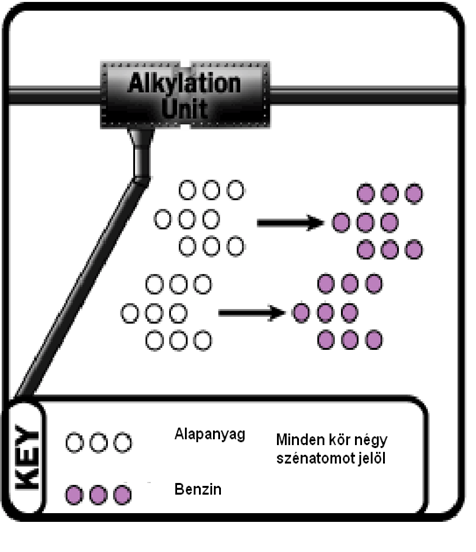

30 Alkilálás

31 Alkilálás Feladata: Motorbenzin keverőkomponenes előállítása. Az izobután és butének összekapcsolása magas oktánszámú izooktán eleggyé. Pannon Egyetem Alapanyag: C 4 raffinát + izobután Termék: Alkilát Paraméterek: Hőmérséklet: 1-40 C Nyomás: 1 10 atm Katalizátor: H 2 SO 4 ; HF

32 HF Alkiláló üzem

33 Késleltetett kokszolás

34 Késleltetett kokszoló

35 Késleltetett kokszolás Feladata: az alapanyag nehezebb komponensei szilárd koksszá alakulnak, miközben értékes, könnyebb termékek képződnek. /kénmentesíteni kell/ Alapanyag: gudron Termék: gázok, benzin, gázolaj, koksz Paraméterek: Hőmérséklet: C Nyomás: 1 5 atm

36 Keverés

37 Gázolajkeverés DCS HDS GO (K2) GHT1 LLSP (K4) BPC BRC AFTIR TOPNIR Final Blending Order FAME (K8) LLSGO (K7) Cetane CFPP, Booster Lubricity, Conductivity Improver, WASA, Dehazer EVO Diesel Biodiesel Blend

38 Hidrogén gyártás Feladata: Hidrogén előállítása a hidrogénező, kénmentesítő üzemek részére Alapanyag: metán + víz Termék: hidrogén (99,9 % tisztaságú) Reakció: CH 4 + H 2 O = CO + 3 H 2 Hőmérséklet: C Katalizátor: Ni/Al 2 O 3

39 Claus eljárás - kénkinyerés Termikus reakció ( C) 3H 2 S + 1,5O 2 2H 2 S + SO 2 + H 2 O Katalitikus reakció ( C) 2H 2 S + SO 2 3S + 2H 2 O

40 A fáklyák szerepe A technológiában nem hasznosítható gázok: Kis nyomás Szennyezettség Kis mennyiség Biztonsági lefúvatási lehetőség Üzemzavar esetén a szénhidrogén gázok gyors, biztonságos leürítése a berendezésekből.

41 A Dunai Finomító termékstruktúrájának változása a kezdetektől 100,0% 90,0% 80,0% 70,0% 60,0% 50,0% 40,0% 30,0% 20,0% 10,0% Egyéb Bitumenek Fűtőolajok Paraffinok Bázisolajok Aromások Gázolajok JET Motorbenzinek Benzinek Gázok 0,0%

42 A Finomító főbb termékcsoportjai - I

43 A Finomító főbb termékcsoportjai - II Termékcsoport Fontosabb előírások Paraméter Előírás Oktánszám (min) 95; 85 Kéntartalom (max) [ppm] 10 Motorbenzin (95) Olefin tartalom (max) [%] 18 Benzol tartalom (max) [%] 1 Aromás tartalom (max) [%] 35 Cetánszám (min) 51 Kéntartalom (max) [ppm] 10 Diesel gázolaj Policiklikus aromás tartalom (max) [%] 11 Sűrűség (max) [g/cm 3 ] 0,845 CFPP (max) [ C] nyár / tél +5 / -20

44 MOL finomítók, telepek és terméktávvezetékek NA300 Nyírbogdány NA200 Gyõr Komárom Füzesabony NA300 Tiszaújváros NA200 NA150 NA150 NA300 Csepel Szhbatta Ferihegy NA200 NA300 Ebes Vép Székesfehérvár NA150 NA300 Szajol NA150 NA200 Zalaegerszeg Kecskemét NA300 Algyõ NA200 Dombóvár csővezeték telep Pécs finomító

45 Termékszállítás típusai és megoszlása 16% 59% 4% 21%

46 Energia hatékonyság

47 Mi jelent a hatékonyság?

48 Könnyűipar Nehézipar Olajipar olajipar

49 Energiafajták villamos energia földgáz gőz

50 DUFI vs. Debrecen 3 Debrecen 1 óra 40 év

51 Villamos energia

52 Víz

53 Fűtőanyag

54 millió Ft = = = =

56 Mire emlékszel?

57 4 dolog, amire koncentrálj az előadás alatt! Mi a kőolaj desztilláció lényege?

58 4 dolog, amire koncentrálj az előadás alatt! Hogyan állítunk elő motorbenzint és gázolajat?

59 4 dolog, amire koncentrálj az előadás alatt! Mi a fáklyák szerepe a különböző technológiákban?

60 4 dolog, amire koncentrálj az előadás alatt! Mit jelent az energia hatékonyság?

61 Látványosan a kőolaj keletkezéséről és feldolgozásáról /energy/interactive/api_treat_ swf
