1 JÖVŐ OTTHONAI Vidéki ház Kisszékelyben ÉPÍTÉSZETI ÖTLETPÁLYÁZAT MŰSZAKI LEÍRÁS MÁJUS

2 TARTALOMJEGYZÉK Címlap Tartalomjegyzék 1. Műszaki leírások 2. Tervlapok 1.1 Építészeti műszaki leírás 1.2 Szerkezeti leírás 1.3 Gépészeti leírás 1.4 Épületvillamossági leírás 1.5 Energetikai koncepció 1.6 Támogató cégek termékei 01 KONCEPCIÓ 02 HELYSZÍNRAJZOK 03 ALAPRAJZOK 04 METSZETEK, UTCAKÉP 05 HOMLOKZATOK 06 LÁTVÁNYOK

3 1.1. ÉPÍTÉSZETI MŰSZAKI LEÍRÁS Telek: A telek az Vt2 övezetben fekszik. Jelenleg beépítetlen, lejtős tereppel rendelkezik, füves kialakítású Utca, megközelítés A telek északi oldalán utcafront található. A gyalogos és a gépjárműforgalom is innen lesz kialakítva Tervezett telepítés: Az épület oldalhatáron álló, a megengedett építési helyen belül, 5 m-es előkerttel. Az épület az utcafront közeli telepítése segíti, hogy a hátsókertben minél több egybefüggő zöld terület maradhasson Tervezett épület: Tömegalakítás: A településre jellemző hosszú, keskeny, nyeregtetős tömegformához igazodik az épület utcára merőleges kialakítással. A fedett terasz és a fedett garázs, tároló modern hangvétellel alacsonyhajlásszögű tetővel csatlakozik a lakó tömeghez. Az utcafrontról földszintes kialakítású a ház, míg délről már két emelet magas a terepviszonyoknak köszönhetően. A terephez csak minimálisan nyúlunk hozzá a lakó és a melléképület között egy sík területet létrehozva. A helyre jellemző tornácos forma visszaköszön az egész házon Alaprajz: A megfelelő funkcionális kialakítás mellett cél volt a közlekedők minimalizásása is. A terepadottságokat kihasználva félszinteltolásos a ház. Fél szint: - A gyalogosan megközelíthető bejárat a lakások súlypontjaiba került, így csökkentve a közlekedők mennyiségét. Az utcáról jól láthatóan, emellett és a fedett beállóból is könnyen megközelíthető. - Az előszoba mellé került a lépcső. - Az utcafronthoz közelebb helyezkedik el a nappali-konyha-étkező keleti tájolással. - A nappalit és étkezőt csak egy kandalló választja el vizuálisan egymástól. A kert felé hatalmas üvegfelületek néznek. Ide kapcsolódik a fedett terasz/ télikert is, ahol egy kemence is biztosítja a kertkapcsolat kihasználását. Földszint: - A földszintre déli tájolással és templomra nézően helyezkedik el a szülői háló blokk a dolgozó/könyvtárszobával, saját fedett terasszal. - A tároló/gépészet kertkapcsolattal is rendelkezik. Emelet: - A vendégeknek a szobája és a vendégfürdő is a galériáról nyílik, így a gyerekeknek és a szülőknek is megmarad az intim szoba és fürdőszoba használatuk. - A gyerekszobák déli tájolással és templomra nézően helyezkednek el a vendégszobához hasonlóan elszeparálva a szülői egységtől Anyaghasználat: Anyaghasználatban az egyszerűség dominál. A fehér vakolt felület mellett megjelenik a bontott tégla és a dió páccal kezelt fa szerkezetek. A tetőfedés natúr agyagszínű.

4 1.2. SZERKEZETI LEÍRÁS Alapozás: Az épület teherhordó falai alatt beton sávalapok adják át a terheket a teherhordó talajnak Vízszigetelés: A monolit vasbeton aljzatra 2 rtg. modifikált bitumenes vízszigetelés készül Teherhordó falak: A ház külső teherhordó falazata 30 cm vastag blokk téglából, illetve kisméretű tömör téglábó építve dübelekkel mechanikailag rögzített hőszigeteléssel Válaszfalak: A válaszfalak 10 cm kerámia tégla válaszfalak Födémek: 22 cm vastag C20/25 minőségű betonból épülő monolit vasbeton födém Fedélszék: A tetőidom nyeregtető hagyományos fogópáros tetőszerkezettel készítve 45 º-os hajlásszögben. A faanyag minősége: C24 I. osztályú fenyő, beépítés előtt rovar-, gomba és lángmentesítő anyaggal impregnálva Tetőhéjazat: Agyag cserépfedés, natúr színben Koszorúk: Monolit vasbeton koszorúk készülnek C20/25 minőségű betonból Külső nyílászárók: Új, korszerű, hőszigetelt 3 rétegű melegperemes üvegezésű fa nyílászárók (Uf=1,0 W/m2K, Ug = 0,6 W/m2K) kerülnek beépítésre Ablakpárkány, könyöklő: Szürke színű bevonatos fémlemez külső párkány, fa belső könyöklő Belső nyílászárók: Kereskedelmi forgalomban kapható típus szerkezetek Homlokzatképzés: Fehér színű homlokzatvakolat mellett bontott téglaburkolat kerül kialakításra Bádogos szerkezetek: Bevonatos fémlemez szerkezetek továbbá bevonatos alumínium ablakpárkányok készülnek szürke színben.

5 1.3. GÉPÉSZETI LEÍRÁS Vízellátás: Hálózati bekötési lehetőség a felső útról Csatornázás: Csatornahálózat nincs kialakítva a településen. A szennyvíz kezelése biológiai tisztítóval, természetközeli tisztítással történik. A rendszer kiépítését egy szerződéses vállalkozó végzi Csapadékvíz: A teleken keletkezett csapadékvíz az ingatlan határain belül gyűjtésre kerül Fűtés és hűtés: A téli fűtést és a nyári hűtést is egy levegős hőszivattyú biztosítja padlófűtéssel és mennyezeti hűtéssel Szellőzés: Az épületbe központi hővisszanyerős szellőztetés kerül kialakításra, mely biztosítja a friss levegő utánpótlást energiahatékony módon, így a légzáró épületben nem áll fenn a penészedés veszélye. Emellett az épület helyiségei rendelkeznek természetes szellőztetés lehetőségével is Kandalló: A nappaliban található kandalló nem csak térszervező hatással bír, hanem vízteres kialakítással a fűtésre is rá tud segíteni.

6 1.4 ÉPÜLETVILLAMOSSÁGI LEÍRÁS Közmű ellátottság: A telek elektromos légkábeles csatlakozással rendelkezik. A csatlakozási hely és fogyasztásmérő hely a kerítésben a bejárati kapu mellett falban elhelyezett elektromos fogadószekrényben lesz. A ház villamos fogyasztóinak elosztására szolgáló elektromos elosztótábla a fogadószekrényben lesz. Innen indulnak a ház elektromos berendezéseit tápláló áramköri vezetékek, a világítási és technológiai fogyasztókhoz Napelem: A fedett autóbeálló és a fedett terasz felett összesen több mint 11 KWp teljesítményű napelemes rendszert tudunk elhelyezni, ami fedezi az általános fogyasztást Elektromos autótöltő: A fedett autóbeállónál kialakítunk egy közepes sebességű autótöltő helyet, aminek az elosztótábláját a tárolóban helyezzük el Automatika: A fűtést, hűtést, szellőztetés, árnyékolást egységesen egy épületautomatikai rendszer kezeli, így mindig optimálisan az aktuális környezeti feltételeknek megfelelően tud működni az épület, mint egy élő rendszer.

7 1.5 ENERGETIKAI KONCEPCIÓ Telepítés és tájolás: A lakószobák déli és keleti tájolásúak, míg a kiszolgáló rész inkább északi és nyugati, így a napenergiát passzív módon is hasznosítani tudjuk Gépészeti kialakítás: A modern gépészeti rendszerek (hővisszanyerős szellőztetés, hőszivattyú) mind energihatékony működtetést eredményeznek. Emellett a csapadékvizet is felhasználjuk kert öntözésre, autómosásra, stb Elektromos kialakítás: Nem csak a napelemek használatával minimalizálhatjuk a környezeti terhelésünket, hanem elektromos autóval való közlekedéssel. Ehhez szükséges töltő berendezést biztosítjuk Árnyékolás: A gépészeti fűtés mellett passzív árnyékolást is alkalmazunk: zsaluziákkal minden helyiségben láthatóság mellett tudunk sötétíteni. Emellett a fedett teraszok, tornácok, leszedhető fix lamellák is segítenek ebben. A délre telepített gyümölcsös pedig természetes árnyékolást biztosít Felhasznált anyagok: Anyaghasználatnál egyrészt a kis ökológikus lábnyommal rendelkező, lehetőség szerint helyi anyagok kerülnek előtérbe. Emellett nyugati fal bontott kisméretű tömör téglából van, ami Trombe falként funkcionál Alaprajz: Alaprajzi értelemben amennyire a funkciók engedték csökkentettük a közlekedők mennyiségét, így felesleges anyaghasználattól kíméljük meg a tulajdonost. A nappalihoz kapcsolódó fedett terasz télen télikertként működik, így a napenergiát még egyszer hasznosítjuk Kert kialakítása: A kert a hagyományos falusi kert mintájára lett kialakítva: előkertben dísznövények találhatóak, a konyha étkező közelében fűszernövények, míg a déli területen veteményes és gyümölcsös lesz ültetve. Így az itt élők saját maguknak is tudnak növényt termeszteni Hulladékkezelés: A szelektív hulladékgyűjtés mellett a veteményesnél komposztálót helyezünk el, így minimalizálni tudjuk a hulladék mennyiségét.

8 1.6 TÁMOGATÓ CÉGEK TERMÉKEI Kent szigetelések: Mapei Beltéri festékek: Trilak Beltéri burkolatok: Arezzo Design Kültéri burkolatok: Barabás téglakő Szaniterek: Arezzo Design Háztartási gépek: Libherr Napelem: Norinova Energy Épület automatika: Inels Hőszigetelések: Weber Saint Gobain.

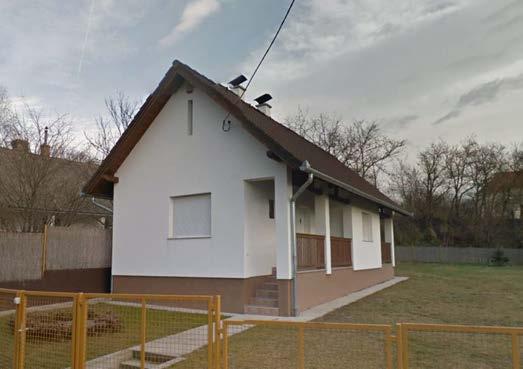

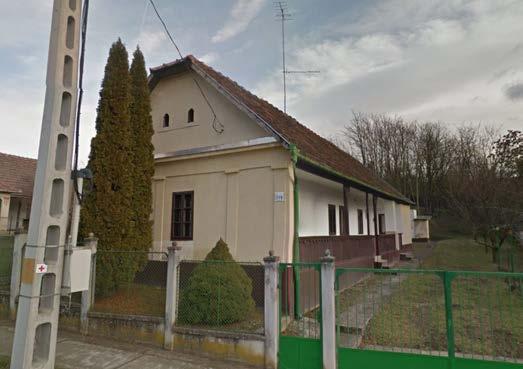

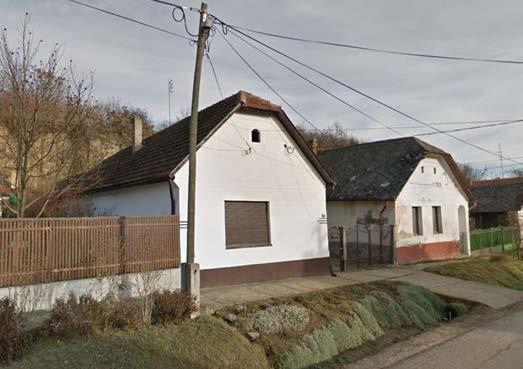

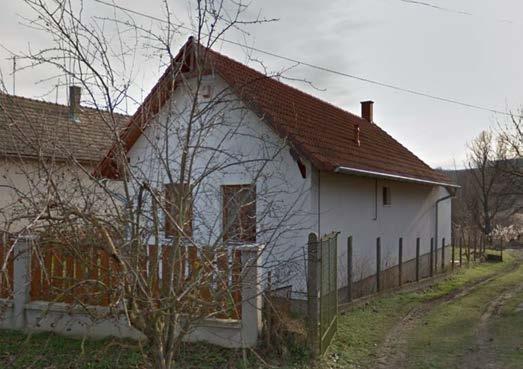

9 Településre jellemző beépítés: - utcára merőleges házak hosszú szalagtelkeken - rövidebb oldalukkal néznek az utcára a házak - hagyományos lakóházak - oldalhatáron álló beépítési mód Településen lévő házakra tömegek: - hosszú, keskeny lakóépületek - egyszerű tetőforma - nyereg tető (35-45 fokos), sokszor csonka konttyal - az utcakép földszintes házakat mutat - jellemző a tornácos ház Településen lévő házakra jellemző anyagok: - nád vagy cserépfedés - vakolt vagy tégla homlokzat - fehér vagy világos földszínek a jellemzőek Településen lévő házakra jellemző kerítések: - áttört fém vagy fa - ház színével harmonizáló Településen lévő házakra jellemző kertek: - zöldfelületek szövetszerű kialakítása - jellemző a konyhakert, vagy a művelt hátsókert TELEPÜLÉS ÉPÍTÉSZETI JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben JELLEMZŐI 01

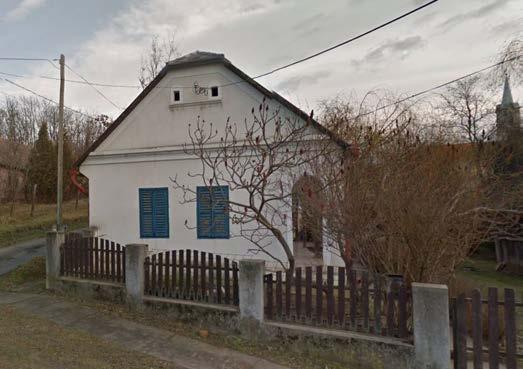

10 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben ELŐKÉPEK 02

11 / /3 309 Kiss utca /4 305/ / /3 318/ É / UTCÁRA MERŐLEGES EGYSZERŰ NYEREGTETŐS FORMA KILÁTÁS A TEMPLOMRA JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben HELYSZÍN 03

12 ALAPRAJZOK ÉS METSZET: JELÖLÉSEK: 9 x 16 5 = 1,50 9 x 16 5 = 1,50 szülők blokkja 9 x 16 5 = 1,50 9 x 16 5 = 1,50 vendég blokkja gyerekek blokkja TERASZ KÖZÖSSÉGI TÉR INTIM TÉR KÖZLEKEDŐ KISZOLGÁLÓ MELLÉK ÉPÜLET ALAPRAJZOK ÉS JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben METSZET KONCEPCIÓ 04

13 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS ENERGETIKAI KONCEPCIÓ Telek: Telepítés és tájolás: A telek az Vt2 övezetben fekszik. Jelenleg beépítetlen, lejtős tereppel rendelkezik, füves kialakítású. A lakószobák déli és keleti tájolásúak, míg a kiszolgáló rész inkább északi és nyugati, így a napenergiát Utca, megközelítés passzív módon is hasznosítani tudjuk. A telek északi oldalán utcafront található. A gyalogos és a gépjárműforgalom is innen lesz kialakítva. Gépészeti kialakítás: Tervezett telepítés: Az épület oldalhatáron álló, a megengedett építési helyen belül, 5 m-es előkerttel. Az épület az utcafront A modern gépészeti rendszerek (hővisszanyerős szellőztetés, hőszivattyú) mind energihatékony közeli telepítése segíti, hogy a hátsókertben minél több egybefüggő zöld terület maradhasson. működtetést eredményeznek. Emellett a csapadékvizet is felhasználjuk kert öntözésre, autómosásra, stb. Tervezett épület: Elektromos kialakítás: Tömegalakítás: A településre jellemző hosszú, keskeny, nyeregtetős tömegformához igazodik az épület utcára merőleges kialakítással. A fedett terasz és a fedett garázs, tároló modern hangvétellel alacsonyhajlásszögű Nem csak a napelemek használatával minimalizálhatjuk a környezeti terhelésünket, hanem elektromos autóval való közlekedéssel. Ehhez szükséges töltő berendezést biztosítjuk. Árnyékolás: tetővel csatlakozik a lakó tömeghez. A gépészeti fűtés mellett passzív árnyékolást is alkalmazunk: zsaluziákkal minden helyiségben Az utcafrontról földszintes kialakítású a ház, míg délről már két emelet magas a terepviszonyoknak láthatóság mellett tudunk sötétíteni. Emellett a fedett teraszok, tornácok, leszedhető fix lamellák is segítenek köszönhetően. A terephez csak minimálisan nyúlunk hozzá a lakó és a melléképület között egy sík területet ebben. A délre telepített gyümölcsös pedig természetes árnyékolást biztosít. létrehozva. Felhasznált anyagok: A helyre jellemző tornácos forma visszaköszön az egész házon. Alaprajz: Anyaghasználatnál egyrészt a kis ökológikus lábnyommal rendelkező, lehetőség szerint helyi anyagok A megfelelő funkcionális kialakítás mellett cél volt a közlekedők minimalizásása is. A terepadottságokat kerülnek előtérbe. Emellett nyugati fal bontott kisméretű tömör téglából van, ami Trombe falként funkcionál. kihasználva félszinteltolásos a ház. Alaprajz: Fél szint: Alaprajzi értelemben amennyire a funkciók engedték csökkentettük a közlekedők mennyiségét, így - A gyalogosan megközelíthető bejárat a lakások súlypontjaiba került, így csökkentve a közlekedők mennyiségét. Az utcáról jól láthatóan, emellett és a fedett beállóból is könnyen felesleges anyaghasználattól kíméljük meg a tulajdonost. A nappalihoz kapcsolódó fedett terasz télen télikertként működik, így a napenergiát még egyszer megközelíthető. hasznosítjuk. - Az előszoba mellé került a lépcső. Kert kialakítása: - Az utcafronthoz közelebb helyezkedik el a nappali-konyha-étkező keleti tájolással. A kert a hagyományos falusi kert mintájára lett kialakítva: előkertben dísznövények találhatóak, a konyha - A nappalit és étkezőt csak egy kandalló választja el vizuálisan egymástól. A kert felé hatalmas étkező közelében fűszernövények, míg a déli területen veteményes és gyümölcsös lesz ültetve. Így az itt élők üvegfelületek néznek. Ide kapcsolódik a fedett terasz/ télikert is, ahol egy kemence is biztosítja a kertkapcsolat kihasználását. saját maguknak is tudnak növényt termeszteni. Földszint: Hulladékkezelés: - A földszintre déli tájolással és templomra nézően helyezkedik el a szülői háló blokk a A szelektív hulladékgyűjtés mellett a veteményesnél komposztálót helyezünk el, így minimalizálni tudjuk dolgozó/könyvtárszobával, saját fedett terasszal. a hulladék mennyiségét. - A tároló/gépészet kertkapcsolattal is rendelkezik. Emelet: - A vendégeknek a szobája és a vendégfürdő is a galériáról nyílik, így a gyerekeknek és a szülőknek is megmarad az intim szoba és fürdőszoba használatuk. - A gyerekszobák déli tájolással és templomra nézően helyezkednek el a vendégszobához hasonlóan elszeparálva a szülői egységtől. Anyaghasználat: Anyaghasználatban az egyszerűség dominál. A fehér vakolt felület mellett megjelenik a bontott tégla és a dió páccal kezelt fa szerkezetek. A tetőfedés natúr agyagszínű. JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben KONCEPCIÓ 05

14 /4 318/3 318/ /3 309 Kiss utca /4 305/ / /1 38,43 61, ,95 13,98 7,20 8,70 4, 59, / É /1 655/2 655/3 HELYSZÍNRAJZ - JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben ÁTNÉZETI 06

15 Telekméret: 1669 m 2 Övezet jele: Vt2 Megengedett beépítés: Oldalhatáron álló Tervezett beépítés: Oldalhatáron álló Megengedett beépítettség: max. 40% (=667,60 m 2 ) Tervezett beépítettség: 19,79% (=330,35 m 2 ) Megengedett épületmagasság: 5,5 m Tervezett épületmagasság: 5,5 m Legkisebb távolság a szomszéd épületek között: 13,98 m ± 0,00 = Bfm. 142,00 m JELÖLÉSEK: LAKÓ ÉPÜLET KÖZÉPÜLET TEMPLOM MELLÉK ÉPÜLET HELYSZÍNRAJZ - JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben JELÖLÉSEK 07

16 ŐZIKE ETETŐ ,40 GYÜMÖLCSÖS 18,25 30,95 6,55 5-2,60 VETEMÉNYES 50 4,40 2, ,20 5,50 4, 5, ,40 5,50 4, 5, komosztáló +3,81 FŰSZER KERT 17,10 11,35 2,50 tároló és fedett beálló +8,03 ±0, ,81 +4,29 +3,99 +3,35 5,00 6,25 11,25 télikert/ fedett terasz 50 10,40 5,50 4, 5, ,80 1,40 3,20 5,50 4, ,00 VIRÁGOS DÍSZKERT +1,35 +0,40 beton út +2,60-2,80 318/4 318/3 318/ földút / É JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben HELYSZÍNRAJZ - KERT 08

17 5,00 30, , , ,65 2,40 8, , , , , ,65 2,40 8,80 2, 4,40 2, , ,40 5,50 4, , , , , ,40 1, pm pm 0, KÖNYVTÁR/ DOLGOZÓ faburkolat 16,69 m 2-1, FEDETT TERASZ 12,74 m pm 0,00 pm 0, pm 273 pm 0, ,85 12, , ,50 4,85 12,25 11,35 2,50 30,95 B HÁLÓ faburkolat 18,38 m 2 KÖZLEK. faburkolat 8,10 m 2 FÜRDŐ greslap 6,30 m 2 KÖZLEK. faburkolat 5,58 m 2 TÁROLÓ/ GÉPÉSZET greslap 15,92 m 2 É -1,50 9 x 16 5 = 1,50 9 x 16 5 = 1,50 ELŐSZOBA faburkolat 5,76 m ±0,00 TÁROLÓ 17,35 m 2 ±0,00 ±0,00 +0,80 pm TÁROLÓ 4,44 m 2 FEDETT BEÁLLÓ +1,25 28,86 m 2 kandalló FEDETT TERASZ/ TÉLIKERT 45,36 m 2 pad NAPPALI/ ÉTKEZŐ faburkolat 43,42 m 2 pm bárpult kemence pm 180 KAMRA greslap 2,99 m KONYHA greslap 8,16 m 2 ±0,00 pm MG ,45 5,80 1,40 3, , , , , ,60 5, ,40 5,50 4, , C +1,35 5,05 6,20 11,25 MAGASFÖLDSZINT ÉS JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben FÖLDSZINT ALAPRAJZA 09

18 5,00 30, ,75 4, ,75 10, , ,80 2,40 8, , ,75 4, , ,85 3, , ,65 4, , ,40 8,80 2, 50 1, , , , ,10 3, , , , ,40 1,40 4,40 1,40 2,40 1,40 3, ,40 5,50 4, pm pm 0, DOLGOZÓ faburkolat SZOBA 16,69 m faburkolat 2 12,75 m KÖNYVTÁR/ ERKÉLY faburkolat -1,50 17,68 m FEDETT TERASZ 12,74 m pm , pm 0, pm 273 pm 0, ,85 7, ,65 12, , , , ,50 4,85 7,05 12,25 11,35 2,50 30,95 B 180 pm 280 pm 0,00 6,51 m 2 FÜRDŐ greslap 220 HÁLÓ faburkolat 18,38 m 2 pm KÖZLEK. faburkolat 12,72 m 2 SZOBA faburkolat 12,77 m 2 KÖZLEK. faburkolat 8,10 m 2 FÜRDŐ greslap 6,30 m 2-1,50 +1,50 KÖZLEK. faburkolat 5,58 m 2 VENDÉGSZOBA 15,92 m 2 faburkolat 12,77 m pm TÁROLÓ/ GÉPÉSZET greslap É É 180 pm GALÉRIA -1,50 faburkolat 4,32 m 2 FÜRDŐ greslap 3,91 m 2 9 x 16 5 = 1,50 9 x 16 5 = 1,50 ELŐSZOBA faburkolat 5,76 m ±0,00 TÁROLÓ 17,35 m 2 ±0,00 ±0,00 +0,80 pm TÁROLÓ 4,44 m 2 FEDETT BEÁLLÓ +1,25 28,86 m 2 kandalló FEDETT TERASZ/ TÉLIKERT 45,36 m 2 pad NAPPALI/ ÉTKEZŐ faburkolat 43,42 m 2 pm bárpult kemence pm 180 KAMRA greslap 2,99 m KONYHA greslap 8,16 m 2 ±0,00 pm MG ,45 5,80 1,40 3, , , , , ,60 5, ,40 5,50 4, , C +1,35 5,05 6,20 11,25 MAGASFÖLDSZINT ÉS JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben EMELET ALAPRAJZA 10

19 +7,60 +8,03 +7,38 +7,45 T01 1, , ,75 2,71 4,46 +3, ,80 +1,70 5 T02 P06 +3, ,80 +1,13 +0,98 +0,60-0,50 +3,99 +3,74 +1,25 1, , ,65 4,47 6,12 +4, ,05 +3,80 +0,45 ±0,00-0,55-1,65 T02 P05 P04 P01 +4,40 +4,25-0,25-0,40-1,15-1,65 +4,55 +4,10 ±0,00-0,60 F02 F01 +3,81 5-0,18 5 1, , ,48 1,65 4,55 3,48 9, , , ,60 5, ,60 5,50 3,20 1, ,30 20,80 A-A METSZET, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben A-A METSZET 11

20 +8,03 +7,60 +8,03 +7,45 T01 11,18 1,65 3,20 2,55 3,78 1, , , ,78 +3, ,70 +0, -1,50 P05 P03 +4,55 +4,10 +1,50-1,50-2,10 2, , , , , ,40 5,80 7,20 B-B METSZET, M = 1:100 P04 P02 P01 +4,40 +4,25 +1,32 +1,10-1,75-1, -2,65-3,15 F02 F01 +3,81 5-1,34 5-1,75 1, , , ,48 1,65 3,00 3,05 3,48 11,18 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben B-B METSZET 12

21 +8, ,60 T01 +7,60 +8,03 +7,45 +7,45 11,18 1,65 3,00 3,05 3,48 1, , , ,48-1,34 5-1, ,40 +4,25 +4,55 +4, , , , , , , , , , , ,95 P03 P02 +1,50 +1,32 +1,10-1,74-1, -2,65-3,15-1,50-2,10 P04 P01 P01 +4,40 +4,25-0,24-0,40-1,15-1,65 +4,55 +4,10 ±0,00-0,60 F02 F01 +0,15 5 1, , ,48 1,65 4,55 3,48 9,68 C-C METSZET, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben C-C METSZET 13

22 P01 - Földszinti padló Hidegburkolat: 1cm greslap 3mm ragasztóréteg Melegburkolat: 1cm parketta 8mm alátét filcréteg Hideg és melegburkolatos padló: 3-5mm aljzatkiegyenlítő 7cm aljzatbeton 1rtg. PE-fólia technológiai szigetelés 3cm EPS T2 jel hanggátló polisztirol hőszigetelés 1rtg. párazáró fólia ragasztva folytonosítva 12cm EPS lépésálló hőszigetelés 2rtg. modifikált bitumenes vastaglemez vízszigetelés 1rtg. kellősítés 15cm vasalt szerelőbeton 20cm homokos kavicságyazat, 16/647 szemcseméret tömörített feltöltés termett talaj P02 - Emeletközi födém Hidegburkolat: 1cm greslap 3mm ragasztóréteg Melegburkolat: 1cm parketta 8mm alátét filcréteg Hideg és melegburkolatos padló: 3-5mm aljzatkiegyenlítő 7cm aljzatbeton 3cm EPS T2 jelű hanggátló polisztirol hőszigetelés 6cm EPS lépésálló hőszigetelés 22cm monolit vasbeton födém 2rtg glettelés 2rtg. beltéri falfesték P03 - Emeleti terasz 2,5cm kültéri fa teraszburkolat 4-20cm párnafa mechanikailag rögzítve, a burkolat kiegyenesítésére. 1 rtg. 8mm vastag drainlemez 1,5mm vízszigetelés mechanikus rögzítéssel 2,5%-os lejtésben 1rtg. filc technikai elválasztás 26-33cm hőszigetelés, lejtésben vágva, min. lejtés 2,5% 1rtg. párazáró fólia ragasztva folytonosítva 22cm monolit vasbeton födémlemez 20cm hőszigetelés, 8-10db/m2 dübel mechanikai rögzítés 1rtg. polisztirolragasztóba ágyazott üvegszövet háló 1,5mm színező vékonyvakolat P04 - Padlásfödém 1rtg. geotextília, 20cm-es átlapolással 40 cm fedélszék, közte üveggyapott hőszigetelés 1rtg. párazáró fólia sd > 100 pl. Dörken, öntapadó szalaggal folytonosítva 3cm akusztikai lengőkenygel és CD-profil bordaváz 2,5 cm gipszkarton álmennyezet, 30-40cm-ként rögzítve 2rtg. glettelés 2rtg. beltéri falfesték P05 - Terasz/Bejárat 6cm beton térkő 4cm bazaltzúzalék, ágyazóréteg 1rtg. geotextília 20cm homokos kavicságyazat, 16/64mm szemcseméret tömörített feltöltés termett talaj P06 - Garázsbehajtó 8cm beton térkő 4cm bazaltzúzalék, ágyazóréteg 15cm vasalt szerelőbeton (d=6 15/15 hegesztett háló), statikai terv szerint 20cm homokos kavicságyazat, 16/64mm szemcseméret tömörített feltöltés termett talaj F01 - Lábazati fal 2rtg. beltéri falfesték 2rtg. glettelés 1cm beltéri gépi vakolat 30m Porotherm 30N+F falatat/km. tégla 1rtg bitumenes kellősítés 1rtg. modifikált bitumenes vastaglemez, lábazati vízszigetelés 18cm lábazati hőszigetelés 2cm szeletelt bontott tégla homlokzati burkolat impregnálva, ragasztva F02 - Külső fal 2rtg. beltéri falfesték 2rtg. glettelés 1cm beltéri gépi vakolat 30cm Porotherm 30 N+F falazat/ km tégla 1rtg. polisztirolragasztó 20cm hőszigetelés, 6-8 db/m2 dübel mechanikai rögzítés 1rtg. polisztirolragasztóba ágyazott üvegszövet háló 1,5mm színező vékonyvakolat T01 - Tető cserépfedés 3cm 5/3 cserépléc 5cm 5/5 ellenléc 1rtg. páraáteresztő fólia sd 20 15cm szarufa T02 - Tető fémlemez fedés 1 rtg. filc technológiai elválasztó réteg 2,5 cm teljes felületű deszkázat 12cm 5/12 ellenléc 15cm szarufa JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben RÉTEGRENDEK 14

23 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben UTCAKÉP 15

24 HOMLOKZATI ANYAGOK: 1 fehér homlokzati vakolat 2 bontott tégla agyag cserépfedés natúr színben 4 fa szerkezet, burkolat dió páccal fa nyílászáró dió páccal elbontható fa télikert dió páccal 7 bádogos szerkezetek, bevonatos alumíniumból, szürke színben +8,03 +8,03 +5, ,28 +3, , ,80 +1,70 +0, ,45 ±0,00-1,50 KELETI HOMLOKZAT, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben KELETI HOMLOKZAT 16

25 +8,03 +8,03 +7,38 +6,15 +5,59 +5,25 +3,99 +4,29 +3, , ,35 +2,80 +2,80 +2,70 +2,70 +1, , ,25 +0, +0,45 +0, , +0,45 +0,09 5 ÉSZAKI HOMLOKZAT, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben ÉSZAKI HOMLOKZAT 17

26 +8,03 +7,38 +8,03 +7,38 +5,59 +3, +4,29 +3, +3,99 +3, , , ,80 +3,35 +2,80 +0, ,70 +0, +0,45 +1,25 +0, ,85-0,60-1,34 5-2,12 5-1,50 DÉLI HOMLOKZAT, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben DÉLI HOMLOKZAT 18

27 +8,03 +8,03 +7, , , ,70 +3,60 +1,80 +0, ,70 +0,53 +0, ,37-1,34 5-2,12 5 NYUGATI HOMLOKZAT, M = 1:100 JÖVŐ OTTHONAI - Vidéki ház Kisszékelyben NYUGATI HOMLOKZAT 19
