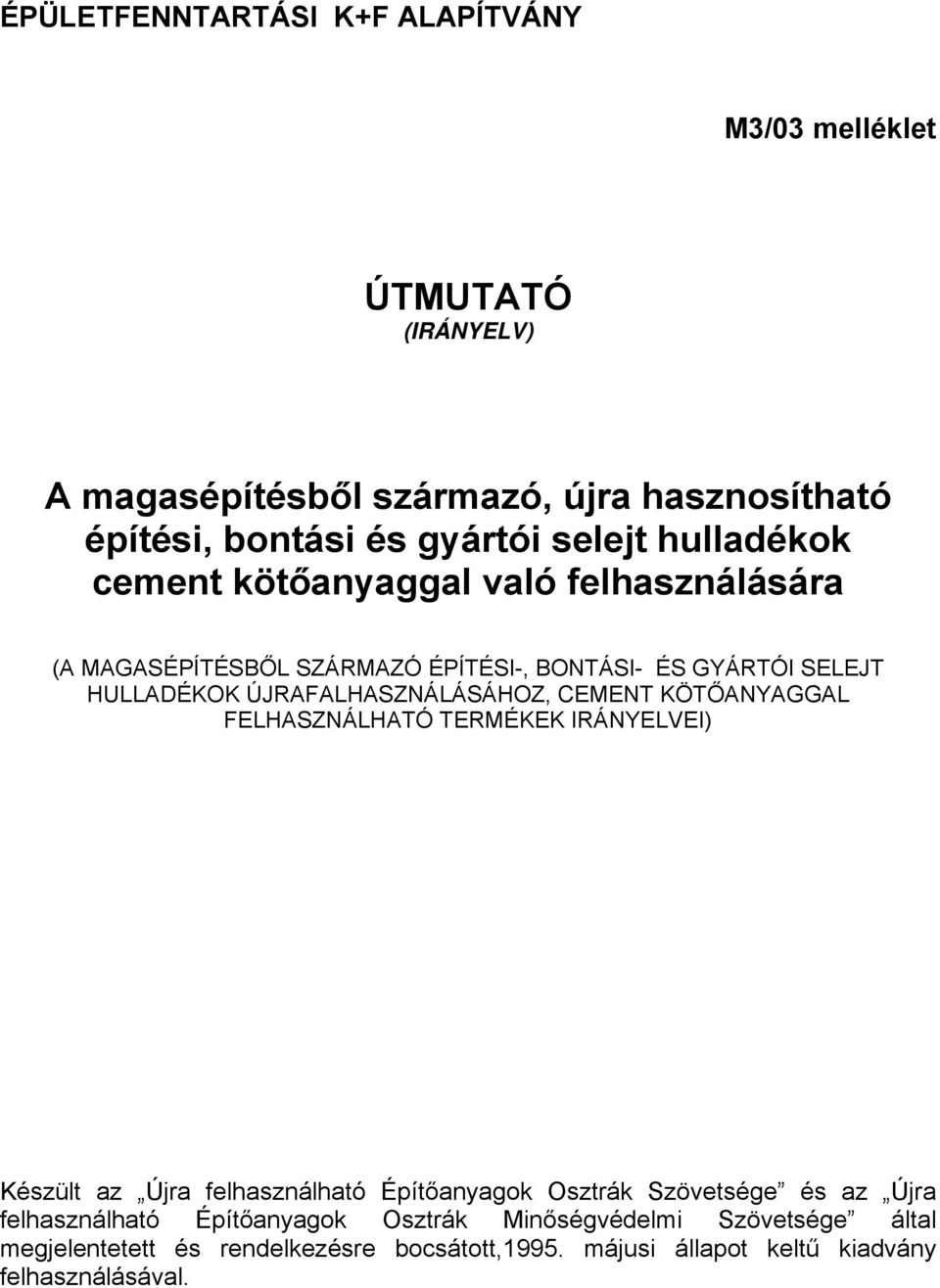

1 ÉPÜLETFENNTARTÁSI K+F ALAPÍTVÁNY M3/03 melléklet ÚTMUTATÓ (IRÁNYELV) A magasépítésből származó, újra hasznosítható építési, bontási és gyártói selejt hulladékok cement kötőanyaggal való felhasználására (A MAGASÉPÍTÉSBŐL SZÁRMAZÓ ÉPÍTÉSI-, BONTÁSI- ÉS GYÁRTÓI SELEJT HULLADÉKOK ÚJRAFALHASZNÁLÁSÁHOZ, CEMENT KÖTŐANYAGGAL FELHASZNÁLHATÓ TERMÉKEK IRÁNYELVEI) Készült az Újra felhasználható Építőanyagok Osztrák Szövetsége és az Újra felhasználható Építőanyagok Osztrák Minőségvédelmi Szövetsége által megjelentetett és rendelkezésre bocsátott,1995. májusi állapot keltű kiadvány felhasználásával.

2 TARTALOMJEGYZÉK 1. Bevezetés Alkalmazási terület Definíció A szemhalmazokkal szemben támasztott követelmények Vizsgálati módszer A gyártás ellenőrzése Végrehajtási rendelkezések Megjelölés Vonatkozó szabványok és egyéb szabályozások. A Melléklet: Alkalmazási lehetőségek 1. Bevezetés A Környezetvédelmi és Vízügyi Minisztérium Hulladékgazdálkodási Főosztálya felkérésére az Épületfenntartási K+F Alapítvány az Újra felhasználható Építőanyagok Osztrák Minőségvédelmi Szövetsége nyomdokán az újra felhasználható építőanyagok minőségének meghatározására és az ily módon garantált minőségű termékek megjelölésére az újra felhasználható építőanyagok minőségjelével, ÚTMUTATÓ-kat készít. Az ÚTMUTATÓ-k, valamint az azokban foglalt minőségvédelmi és ellenőrzési rendelkezések szabályozzák a visszanyert építőanyagok vizsgálatának módját és mértékét. Ezeknek az irányelveknek az a célja, hogy az előállításnál mindig azonos eljárási módszereket alkalmazzanak és ezzel megteremtsék az egységes jelölés és értékelés alapjait. Az építési és bontási hulladékok feldolgozásának az a célja, hogy elérjék azt a minőségi színvonalat, amely az újra feldolgozott építőanyagok későbbi felhasználási céljához szükséges. Az ÚTMUTATÓ magyar honosított szövegváltozatát az Épületfenntartási K+F Alapítvány készítette, illetékes szakértők bevonásával. 2

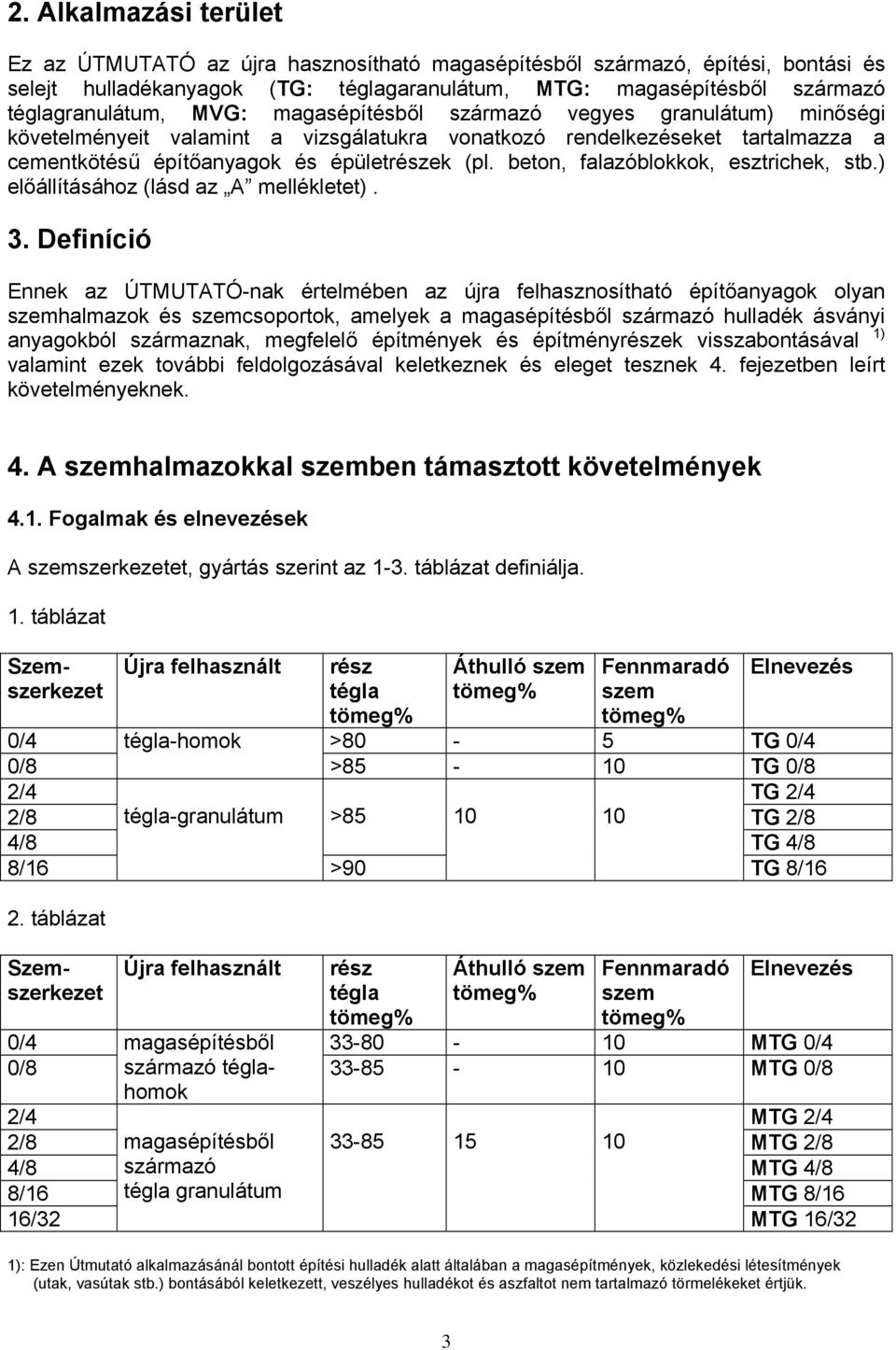

3 2. Alkalmazási terület Ez az ÚTMUTATÓ az újra hasznosítható magasépítésből származó, építési, bontási és selejt hulladékanyagok (TG: téglagaranulátum, MTG: magasépítésből származó téglagranulátum, MVG: magasépítésből származó vegyes granulátum) minőségi követelményeit valamint a vizsgálatukra vonatkozó rendelkezéseket tartalmazza a cementkötésű építőanyagok és épületrészek (pl. beton, falazóblokkok, esztrichek, stb.) előállításához (lásd az A mellékletet). 3. Definíció Ennek az ÚTMUTATÓ-nak értelmében az újra felhasznosítható építőanyagok olyan szemhalmazok és szemcsoportok, amelyek a magasépítésből származó hulladék ásványi anyagokból származnak, megfelelő építmények és építményrészek visszabontásával 1) valamint ezek további feldolgozásával keletkeznek és eleget tesznek 4. fejezetben leírt követelményeknek. 4. A szemhalmazokkal szemben támasztott követelmények 4.1. Fogalmak és elnevezések A szemszerkezetet, gyártás szerint az 1-3. táblázat definiálja. 1. táblázat Újra felhasznált rész tégla Áthulló szem Fennmaradó szem Elnevezés 0/4 tégla-homok >80-5 TG 0/4 0/8 >85-10 TG 0/8 2/4 TG 2/4 2/8 tégla-granulátum > TG 2/8 4/8 TG 4/8 8/16 >90 TG 8/16 2. táblázat Szemszerkezet Szemszerkezet Újra felhasznált rész tégla Áthulló szem Fennmaradó szem Elnevezés 0/4 magasépítésből MTG 0/4 0/8 származó téglahomok MTG 0/8 2/4 MTG 2/4 2/8 magasépítésből MTG 2/8 4/8 származó MTG 4/8 8/16 tégla granulátum MTG 8/16 16/32 MTG 16/32 1): Ezen Útmutató alkalmazásánál bontott építési hulladék alatt általában a magasépítmények, közlekedési létesítmények (utak, vasútak stb.) bontásából keletkezett, veszélyes hulladékot és aszfaltot nem tartalmazó törmelékeket értjük. 3

4 3. táblázat Szemszerkezet Újra felhasznált rész tégla Áthulló szem Fennmaradó szem Elnevezés 0/4 magasépítésből < MVG 0/4 0/8 származó vegyes < MVG 0/8 homok 2/4 MVG 2/4 2/8 magasépítésből < MVG 2/8 4/8 származó vegyes MVG 4/8 8/16 granulátum MVG 8/16 16/32 MVG 16/32 A tégla meghatározott anyaghányada mellett a szemcsoport tartalmazhat természetes, ásványi alkotó elemekből és vakolat maradványokból álló zúzalékot. 4.2 Szemösszetételek (a) Újra hasznosítható tégla- homok (TG) 1-2 ábra (b) Újra hasznosítható tégla-granulátum (TG) lásd az 1. táblázatot (c) Újra hasznosítható, magasépítésből származó lásd a Szállítási specifikációt tégla-homok (MTG) (d) Újra hasznosítható, magasépítésből származó lásd a 2. táblázatot tégla-granulátum (MTG) (e) Újra hasznosítható, magasépítésből származó lásd a Szállítási specifikációt vegyes homok (MVG) (f) Újra hasznosítható, magasépítésből származó lásd a 3. táblázatot vegyes granulátum(mvg) 1. ábra: 0/4 Szitán áteső Lyukbőség mm-ben 4

5 2. ábra: 0/8 Szitán áteső Lyukbőség mm-ben 4.3 Nyers szemtömörség A nyers szemtömörségre nincs hazai szabályozás. Az erre vonatkozó osztrák előírás, az ÖN B 3233/5.4 pont szerint kell meghatározni és kérésre megadni. 4.4 Vízfelvétel A vízfelvételt az MSZ EN 206-1:2002 szerint kell meghatározni és kérésre megadni. 4.5 Betonszilárdsági osztály, a beton és könnyűbeton különleges tulajdonságai A beton és könnyűbeton előállításához, alkalmassági vizsgálattal igazolni kell a szükséges szilárdsági osztályt és / vagy a különleges tulajdonságokat az TG, MTG, illetve MVG felhasználásával (az MSZ EN 206-1:2002 és az MSZ EN :2001 szerint). Betontermékek készítése esetén minden termékre vonatkozóan külön műszaki normatívát kell készíteni és ennek alapján Építőipari Műszaki Engedéllyel (ÉME) kell rendelkeznie Fajtaidegen alkotórészek Fajtaidegen alkotórésznek számítanak a szennyező anyagok és a kiiszapolható anyagmennyiség. 5

6 4.6.1 A kiiszapolható alkotórész maximális részaránya (0,063 mm szemnagyság alatt) 0/4 0/8 2/4 2/8 4/8 8/16 16/32 Szemszerkezet mm 15 1) 15 1) sávszélesség ± 2 tömeg % 4. táblázat 1) az MSZ EN 12620:2003 szerint (ugyanúgy az átszámítás térfogat %-ról tömeg %-ra) Szennyező anyagok A cementkötésű építőanyagokhoz használt TG, MTG, illetve MVG esetén, a definíció szerint az alábbi anyagok számítanak szennyező anyagoknak: azbesztcement, aszfalt, fémek, műanyagok, bitumentartalmú építőanyagok, gipsz építőelemek (gipszpallók vagy gipszlapok), fa építőelemek (pl. padlók) és papír. A szennyező anyagok határértékét (min 10 dm 3 mennyiségű minta), 1,0 kg/dm 3 -nél kisebb nyerstömörségnél, minta mennyiségenként 1,0 térfogat% -ban, 1,0 kg/dm 3 -nél nagyobb nyerstömörségnél, minta mennyiségenként 1,0 -ban állapítják meg. A szennyező anyag részarányát kézi, szemmel történő különválasztással határozzák meg Vegyi határértékek 5. táblázat Alkotórész Határérték tömeg % Megjegyzés Szulfát (SO 3 ) 1,0 1) Kloridok 0,1 1) 2) Szerves szennyeződések nincs sötét sárga elszíneződés 3) 1) Vizsgálati módszer az MSZ EN 12620:2003, illetve MSZ EN 206-1:2002 szerint 2) Acélbetonnál és feszítettbetonnál az MSZ EN 12620:2003 szerinti határérték érvényes. 3) Vizsgálati módszer az MSZ EN 12620:2003 szerint. 6

7 5. Vizsgálati módszer 5.1. Mintavétel A mintavétel az MSZ EN 933-1:1988 szerint történik, mindegyik szemcsoport minél reprezentatívabb rétegéből, ahol szemcsoportonként 50 dm 3 mennyiséget kell kivenni. Amikor a halomból anyagot vesz ki, ügyeljen arra, hogy a természetes, kiöntött anyagkúpban mindig előfordul szétosztályozódás, ezért különböző helyekről kell mintát venni, amelyek az egész anyagra reprezentatívnak tekinthetők Vizsgálati eljárás Az egyes vizsgálati eljárásokat és módszereket a 6. számú táblázat foglalja össze: 6. A gyártás ellenőrzése 6.1 Önellenőrzés A gyári minőségellenőrzések legalább a 7a és 7b táblázatok szerinti vizsgálatfajtákat foglalják magukba. Az önellenőrzés eredményeit megfelelő módon kell feljegyezni és kiértékelni. Ezeket a feljegyzéseket legalább 5 évig meg kell őrizni és a felügyelő hivatalnak kérésre bemutatni Külső ellenőrzés Vizsgálatok A TG, MTG illetve MVG anyagok tulajdonságainak vizsgálatait ezen irányelv mindenkori fejezeteinek megfelelően (6. táblázat), a saját ellenőrzésből kapott eredmények felhasználásával, de legalább félévente, a szemek tulajdonságainak minden jelentős változásánál pedig a kijelölt minőségvédelmi szervezettel (pl.: ÉMI Kht.) kell elvégeztetni Beszámoló az ellenőrzésről Az ellenőrzésről készített beszámoló, utalva erre az ÚTMUTATÓ-ra (6. táblázat) az alábbi adatokat tartalmazza: (a) Vizsgálat dátuma (b) Nyilatkozat a mintavételi jegyzőkönyv hiánytalanságáról valamint a minták megjelöléséről (alkalmassági vizsgálat nélkül) (c) A szállítójegy szerinti megjelölés megállapítása (d) Vizsgálati eredmények a 6. táblázat szerint. (e) Az önellenőrzés vizsgálatainak eredménye a 7a.és 7b táblázat szerint (f) Annak megállapítása, hogy a minták megfelelnek-e ezen Irányelv rendelkezéseinek és az esetleges kifogások közlése. 7

8 A vizsgálati eljárások összefoglalása 6. táblázat Vizsgált paraméterek Vizsgálati módszer Követelmény Tégla mennyisége Próbamennyiség > 10 dm3 szemmel tömeg % lásd az 1-3 1) táblázatot Szemszerkezet MSZ EN 12620:2003 tömeg % lásd az 1-3 táblázatot és az 1.2 ábrát Nyers szemtömörség MSZ EN 206-1:2002 nincs külön követelmény Vízfelvétel MSZ EN 206-1:2002 nincs külön követelmény Kiiszapolható anyag MSZ EN 12620:2003 lásd a 4. táblázatot Szulfát tartalom <1,0 tömeg % Klorid tartalom <0,1 tömeg % Szennyező anyagok Minta mennyisége > 10 dm3, lásd a pontot és az MSZ EN 12620:2003 <1,0 kg/dm3 nyers tömörségnél 1,0 térfogat % <1,0 kg/dm3 nyers tömörségnél 1,0 súly % Szerves szennyeződések MSZ EN 12620:2003 nincs sötét sárga elszíneződés Betonszilárdsági osztály Különl. tulajdonság MSZ EN :2001 (Alkalmassági vizsgálat) MSZ EN 206-1:2002 1) Különválasztás szemmel és kézzel, ezt követően a részarány meghatározása tömeg %- ban. 7a. táblázat Az újra felhasználható szemszerkezetek optikai ellenőrzése szemmel az önellenőrzés keretében Tégla részaránya Szennyező anyag részaránya szemcsoportonként /szemhalmazonként naponta 1 x szemcsoportonként /szemhalmazonként naponta 1 x 8

9 7b. táblázat A laboratóriumi vizsgálatok gyakorisága az önellenőrzés keretében Vizsgált paraméterek TG, MTG illetve MVG anyagoknál a 6. táblázat szerint Mennyiségi küszöbérték tonnában Tégla részaránya 2500 Szemszerkezet 2500 Szennyező anyagok 2500 Kiiszapolható anyag Végrehajtási rendelkezések 7.1. Minőségi alapelv A minőségjelzés minőségi alapelve A magasépítésből származó, újra felhasználható építési és bontási hulladékok cement kötőanyaggal való felhasználásra ÚTMUTATÓ minőségvédelmi és vizsgálati rendelkezésein alapszik. Ezek a technikai haladáshoz igazodva kerülnek kiegészítésre és továbbfejlesztésre A minőségjelzés jogának odaítélése A kijelölt minőségvédelmi szervezet kérésre megadja a cégeknek azt a jogot, hogy használják a Minőségjelzés a magasépítésből származó, újra felhasználható építési és bontási hulladékokhoz. Alkalmazási terület: cementkötésű anyagok jelzést A kérelmet írásban, a kijelölt minőségvédelmi szervezethez kell benyújtani. A kérelmet a kijelölt minőségvédelmi szervezethez kérelmezési formanyomtatványon ( Kötelezettségvállalási nyilatkozat ) kell benyújtani A kérelmet a kijelölt minőségvédelmi szervezet vizsgálja meg. A kijelölt minőségvédelmi szervezet államilag akkreditált vizsgálati és felügyeleti helyeket jelöl ki az első vizsgálat végrehajtására. Ezek a bevizsgáló helyek jogosultak a kérelmező építési helyszíneit, létesítményeit és termékeit előzetes bejelentés nélkül, a minőségügyi és vizsgálati rendelkezéseknek megfelelően ellenőrizni. Joguk van a kérelmező építési helyszíneinek, létesítményeinek és üzemeinek megtekintésére és mintavételre a kérelmező termékeiből, valamint a minőségügyi és vizsgálati rendelkezésekben említett dokumentumok bekérésére és megtekintésére. A vizsgálat eredményéről tanúsítványt állítanak ki, melyet a kérelmezőnek és a kijelölt minőségvédelmi szervezetnek elküldenek Használat A minőségjelzés felhasználói a minőségjelzést csak olyan termékekhez használhatják, melyek a minőségügyi és vizsgálati rendelkezéseknek megfelelnek (lásd az ÚTMUTATÓ 8. pontját). 9

10 Amennyiben a minőségjel használati jogát jogerősen bevonják, vissza kell adni a védjegyhasználatot odaítélő okiratot. A további felhasználás nem megengedett. Visszatérítés, jóvátétel joga kizárva. Ezek a szabályozások érvényesek akkor is, ha a minőségjelzés használati joga egyéb módon szűnik meg Felügyelet A kijelölt minőségvédelmi szervezet jogosult és egyben köteles ellenőrizni a minőségjelzés használatához szükséges alkalmazási és minőségügyi rendelkezések betartását Minden minőségjelzést használó saját maga gondoskodjon arról, hogy betartsák a minőségügyi és vizsgálati előírásokat. Köteles önellenőrzéseket (belső ellenőrzéseket) végezni, az önellenőrzések eredményeit gondosan feljegyezni és ezeket a feljegyzéseket legalább öt évig megőrizni. A kijelölt minőségvédelmi szervezet vagy meghatalmazottja bármikor jogosult betekinteni ezekbe a feljegyzésekbe. A minőségjelzés használóját továbbá kötelezik arra, hogy a minőségvédelem alatt álló termékeit külsőleg megvizsgáltassa azokkal az akkreditált vizsgálati- és ellenőrzési hivatalokkal, melyeket a kijelölt minőségvédelmi szervezet ezzel a feladattal megbíz. Az önellenőrzést és a külső ellenőrzést nem végezheti el ugyanaz az ellenőrző hivatal. A vizsgálat költségeit a minőségjelzés használója viseli A vizsgálatot végző személy jogosult arra, hogy a jelzés használójának üzemideje alatt, annak építési helyszínein vagy üzemében bármikor vizsgálatokat végezzen, mintákat kérjen be vagy mintavételt végezzen. A bekért mintákat haladéktalanul vételezni kell, és a vizsgálatot végző személy rendelkezésére kell bocsátani A vizsgálatok módját, mértékét és gyakoriságát a jelen ÚTMUTATÓ rendelkezései szabályozzák Amennyiben egy vizsgálat eredménye negatív, a kijelölt minőségvédelmi szervezet a vizsgálat megismétlését kezdeményezi. A jelzés használója szintén kérelmezheti a vizsgálat megismétlését A külső ellenőrzés minden vizsgálati eredményéről bizonyítványt kell kiállítani. A kijelölt minőségvédelmi szervezet és a jelzés használója ebből egy-egy példányt kap Szabálysértések szankcionálása Amennyiben a minőségbiztosításnál hiányosságokat állapítanak meg, a kijelölt minőségvédelmi szervezet intézkedéseket tesz, melyek foka a szabálysértés súlyosságától függ. Ezek általában a következők: Pótlólagos (járulékos) kötelezettségek megállapítása az önellenőrzés keretében A külső ellenőrzések számnak növelése Írásbeli fegyelmeztetés A minőségjelzés meghatározott időtartamra szóló vagy tartós megvonása A pontban felsorolt intézkedések egymással összekapcsolva is alkalmazhatók Azoktól a minőségjelzés használóktól, akik ismételten vagy súlyosan megsértik a 7.3. vagy 7.4. pontban leírt rendelkezéseket, a minőségjelzés használati jogát meghatározott 10

11 időtartamra vagy tartósan megvonják. Ugyanez vonatkozik azokra a minőségjelzés használókra, akik a vizsgálatok elvégzését késleltetik vagy megakadályozzák Az intézkedések meghozatala előtt az érintettet meg kell hallgatni Sürgős esetekben a kijelölt minőségvédelmi szervezet a minőségjelzés használati jogát azonnali hatállyal, ideiglenesen megvonhatja Fellebbezések A minőségjelzés használói a szankcionálás ellen a kézbesítést követő 14 napon belül fellebbezést nyújthatnak be a kijelölt minőségvédelmi szervezethez. A fellebbezés elutasítását indokolni kell A használati jog visszaadása Amennyiben a használati jogot megvonták, a jog ismételt odaítélése iránti kérelmet legkorábban a minőségjelzés megvonását követően 3 hónappal lehet újra benyújtani. A minőségjelzés használati jogának ismételt odaítélését a 7.2. pont szabályozza, melynek során a kijelölt minőségvédelmi szervezet jogosult kiegészítő rendelkezéseket hozni. 8. Megjelölés Azok az újra felhasználható építőanyagok, melyek alkalmasságát a jelen Útmutatónak és a vizsgálati rendelkezéseknek megfelelően igazolták, megjelölhetők az Újra felhasználható építőanyagok minőségjelzésével. A minőségjelzéssel együtt meg kell adni az újra felhasználható építőanyag mindenkori osztályba sorolását. Azokat az újra felhasználható építőanyagokat, melyeket nem ezeknek a minőségi és vizsgálati rendelkezéseknek megfelelően felügyelnek, a minőségjelzés használóinak külön fel kell sorolni és/vagy meg kell jelölni. RECYCLING 9. Vonatkozó szabványok és egyéb szabályozások MSZ EN 206-1:2002 MSZ EN :2001 MSZ EN 12620:2003 MSZ EN 933-1:1998 Beton. 1.rész: Műszaki feltételek, teljesítőképesség, készítés és megfelelőség A megszilárdult beton vizsgálata. 3. Rész: A próbatestek nyomószilárdsága Kőanyaghalmazok (adalékanyagok) betonhoz Kőanyaghalmazok geometriai tulajdonságainak vizsgálata. 1. Rész: A szemmegoszlás meghatározása. Szitavizsgálat 11

12 A Melléklet Alkalmazási lehetőségek Építőanyag Beton és könnyűbeton Könnyűbeton térfogatsúlya <B120> <B160> <1,2 kg/dm3 TG ν ν ν λ λ MTG ν σ σ λ λ MVG σ σ σ λ λ ν..kedvelt alkalmazás λ..alkalmas σ. normatív igazolás szükséges Stabilizált töltések ν ν Stabilizált árokfeltöltések ν ν 12
