Készülék informácók Készülék hardverének bemutatása.

Átírás

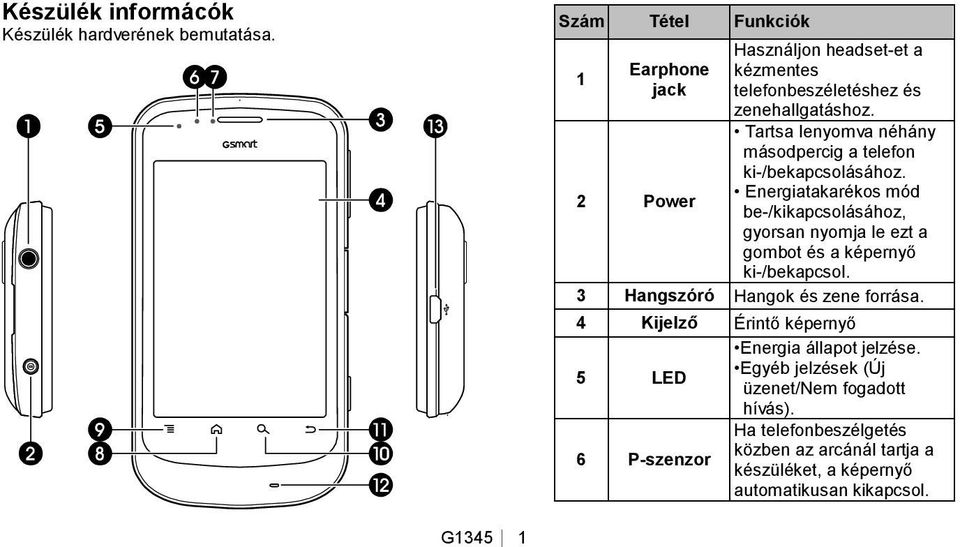

1 Készülék informácók Készülék hardverének bemutatása. Szám Tétel Funkciók 1 Earphone jack 2 Power Használjon headset-et a kézmentes telefonbeszéletéshez és zenehallgatáshoz. Tartsa lenyomva néhány másodpercig a telefon ki-/bekapcsolásához. Energiatakarékos mód be-/kikapcsolásához, gyorsan nyomja le ezt a gombot és a képernyő ki-/bekapcsol. 3 Hangszóró Hangok és zene forrása. 4 Kijelző Érintő képernyő 5 LED Energia állapot jelzése. Egyéb jelzések (Új üzenet/nem fogadott hívás). 6 P-szenzor Ha telefonbeszélgetés közben az arcánál tartja a készüléket, a képernyő automatikusan kikapcsol. G1345 1

2 Szám Tétel Funkció A kijelző fényereje a 7 Fény szenzor környezet fényereje alapján változik. Vissza a főképernyőre. 8 Tartsa lenyomva a legújabb Főképernyő értesítések megjelenítéséhez. 9 Menü Menüpontok megjelenítése. 10 Keresés Csatlakozhat az internetre vagy használhatja a készülék Keresés funkcióját. 11 Vissza Vissza az előző oldalra 12 Mikrofon Hang befogadó. 13 Micro USB port Csatlakoztassa az USB kábelt a PC-hez, ossza meg a mobil internetet a PC-vel, notebookkal. Az akkumulátor feltöltéséhez használja az USB kábelt vagy a hálózati adaptert. G1345 2

3 Szám Tétel Funkció 14 Hangerő Nyomja felfelé vagy lefelé a hangerő szabályozásához. Teljesen csúsztassa le a billentyűt ha be szeretné kapcsolni rezgő módot. 15 Micro SD Helyezze a Micro SD kártyát a kártya nyílásba. nyílás Fényképezés vagy 16 Kamera videórögzítés módban ezzel a gomb gombbal készíthet fényképet vagy felvételt. 17 Hangszóró Hangok és zene forrása. 18 LED vaku Segít a jobb minőségű fénykép készítésében. 19 5Megapix eles kamera 20 Hátlap A készülék hátlapján lévő kamera 5 megapixeles képek és kiváló minőségű videófelvételek rögzítésére alkalmas. A SIM kártya és az akkumulátor ki- és behelyezéséhez, a hátlapot el kell távolítani Figyelem: Az akkumulátort számítógéphez való csatlakoztatás során is lehet tölteni. G1345 3

4 SIM kártya, akkumulátor és memória kártya műveletek 2. Tegye az ujját a hátlap felső részén található nyíláshoz. A hátlap eltávolításához: 1. Fordítsa a készüléket hátlappal felfelé. G1345 4

5 3. Nyomja a tenyerét a hátlaphoz. Majd az ujjhegyével húzza el a hátlapot. SIM kártya A SIM kártya tartalmazza a telefonszámot, memória tárhelyet és a hálózati szolgáltatás részleteit SIM kártya behelyezése Helyezze be a SIM kártyát úgy, hogy az aranyszínű érintkező lefelé és a levágott sarka pedig az akkumulátor felé nézzen. Két SIM kártya nyílás áll a rendelkezésére, a felső a SIM2, az alsó a SIM1 kártya helye. G1345 5

6 SIM kártya eltávolítása 1. Távolítsa el az akkumulátort. 2. Használja az ujját, hogy kicsúsztassa a SIM kártyát a nyílásból. Akkumulátor A készülék egy kivehető és újratölthető Li-Polymer akkumulátorral rendelkezik. Az akkumulátor élettartama a hálózat, a futtatott alkalmazások és az aktivált kapcsolatok függvényében változhat. Akkumulátor behelyezése Helyezze be az akkumulátort. Illessze az akkumulátor szemmel is jól látható réz érintkezőit az akkumulátortartó belső részében található érintkezőkhöz. Akkumulátor eltávolítása Használja az ujjhegyét az akkumulátor kiemeléséhez, majd távolítsa el. Figyelem: az akkumulátor megfelelő teljesítményéhez és a tűzveszély elkerülése érdekében: Csak eredeti, ehhez a telefonhoz gyártott akkumulátort használjon. Ne tegye ki a telefont -10ºC alatti vagy 45ºC feletti hőmérsékletnek. G1345 6

7 A hátlap visszahelyezése Illessze a hátlapon lévő füleket a telefonon lévő hézagokba, majd pattintsa vissza a hátlapot. 2. Majd nyomja a hátlap alsó részét, amíg az visszapattan a helyére. 1. Illessze a hátlap alján lévő füleket a telefonon lévő hézagokba G1345 7

8 Memória kártya Szüksége lesz egy micro SD kártyára a fényképek, zenék, video fájlok és egyéb adatok tárolásához. Memória kártya behelyezése 1. Helyezze be a memória kártyát az arany színű érintkezőkkel lefelé. 2. Nyomja a kártyát, amíg beugrik a helyére. Memória kártya eltávolítása Eltávolításhoz, nyomja le a memória kártyát. Akkumulátor töltése Amikor kiveszi a készüléket a dobozból az akkumulátor csak részben van feltöltve. Használat előtt teljesen töltse fel az akkumulátort:. 1. Csatlakoztassa az akkumulátor töltőt. 2. Dugja a hálózati töltőt egy fali csatlakozóba. Figyelem: Az akkumulátort a számítógéphez való csatlakoztatással is fel lehet tölteni. A biztonság megőrzése érdekében, töltés közben ne távolítsa el az akkumulátort a készülékből. G1345 8

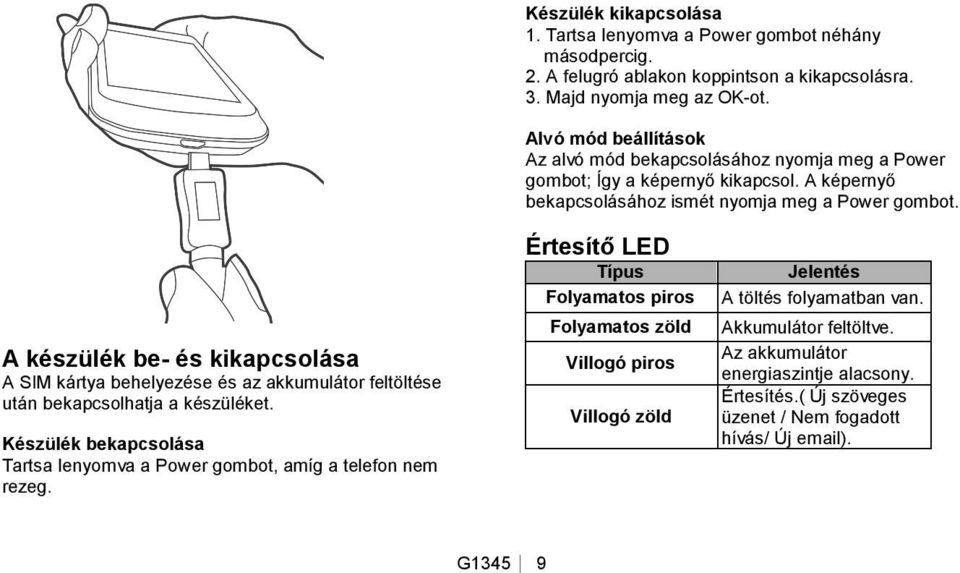

9 Készülék kikapcsolása 1. Tartsa lenyomva a Power gombot néhány másodpercig. 2. A felugró ablakon koppintson a kikapcsolásra. 3. Majd nyomja meg az OK-ot. Alvó mód beállítások Az alvó mód bekapcsolásához nyomja meg a Power gombot; Így a képernyő kikapcsol. A képernyő bekapcsolásához ismét nyomja meg a Power gombot. A készülék be- és kikapcsolása A SIM kártya behelyezése és az akkumulátor feltöltése után bekapcsolhatja a készüléket. Készülék bekapcsolása Tartsa lenyomva a Power gombot, amíg a telefon nem rezeg. Értesítő LED Típus Folyamatos piros Folyamatos zöld Villogó piros Villogó zöld Jelentés A töltés folyamatban van. Akkumulátor feltöltve. Az akkumulátor energiaszintje alacsony. Értesítés.( Új szöveges üzenet / Nem fogadott hívás/ Új ). G1345 9

10 Headset használata A kéz nélküli telefonáláshoz vagy zenehallgatáshoz, dugja a headset-et a jack dugóba. Figyelem: Ha ön headset-et használ, a külső hangokat csak mérsékelve képes hallani. Ne használjon headset-et, ha az veszélyt jelenthet. Mérsékelje a hangerőt, mert a túl hangos zene halláskárosodáshoz vezethet. A következő instrukciók kizárólag eredeti GSmart headsetre értendőek. Típus Nyomja meg a gombot a headseten Jelentés Ha bejövő hívása van, nyomja meg a gombot a hívás fogadásához. Telefonbeszélgetés közben, nyomja meg a gombot, ha tartani szeretné a hívást, majd nyomja meg ismét a beszélgetés folytatásához. Zene/videó módban, nyomja meg a gombot a lejátszáshoz, majd nyomja meg ismét a G Tertsa lenyomva a gombot a headseten megállításhoz/folytatásához. Zenehallgatás közben nyomja meg kétszer egymás után a következő számhoz lépéshez. Telefonbeszélgetés közben, tartsa lenyomva a gombot a hívás befejezéséhez. Zenehallgatás közben tartsa lenyomva a gombot a lejátszási lista megjelenítéséhez. Egyéb alkalmazások futtatása közben, tartsa lenyomva a gombot a zenelejátszó elindításához. Bejövő hívás esetén, tartsa lenyomva a gombot a hívás elutasításához. Főképernyő A főképernyőn érheti el leggyorsabban a legfontosabb szolgáltatásokat és nézheti meg az értesítéseket (nem fogadott hívás, új üzenet, akkumulátor és kapcsolat állapot).

11 Értesítési felület ikonjai Az értesítési felület ikonjai különböző információkkal szolgálnak. Nyomjon az értesítési sávra, majd húzza lefelé az értesítések és rendszer információk megtekintéséért. A hálózati ikon zöldre vált, ha bejelentkezik a Google fiókjába a Google szolgáltatások eléréséhez WiFivel való csatlakozás esetén, bejelentkezés nélkül a hálózati állapotjelző ikon fehér marad. Típusok Ikon Leírás Hang Hang kikapcsolva telefonálás közben. Rezgés be. Vezetékes fülhallgató csatlakoztatva. Vezetékes mikrofonos headset csatlakoztatva. Hangszóró bekapcsolva. Akkumulátor Hálózat és kapcsolat Akku feltöltve. Akkutöltés alacsony. Nagyon alacsony akkutöltés. Akkutöltés folyamatban. Nincs hálózat/nincs SIM behelyezve. Térerő jelerősség. Wi-Fi csatlakoztatva. Wi-Fi hálózat aktiválva. GPRS kapcsolat. EDGE kapcsolat. 3G kapcsolat. G

12 Értesítés HSDPA kapcsolat. Repülő mód. Hívás folyamatban. Hívás tartva. Hordozható Wi-Fi hotspot aktiválva. USB megosztás folyamatban. USB megosztás és WiFi hotspot folyamatban. GPS bekapcsolva. Bluetooth bekapcsolva. PChez csatlakoztatva. Új szöveges üzenet. Új . Ébresztő. Emlékeztető. Nem fogadott Hívás. USB hibakeresés. Adat szinkronizálás. Általános információ. FM rádió bekapcsolva. Zene lejátszás. Alkalmazás letöltése. G

13 Android Manager Az Android Manager segítségével szinkronizálhatja az adatokat a készülék és a PC között. Töltse le az Android Manager a GSmart hivatalos weboldaláról. A Windows XP, Windows Vistaés a Windows 7 támogatja; majd kövesse a képernyőn megjelenő utasításokat. Beállítások: 1. Csatlakoztassa a készüléket a számítógéphez az USB kábel segítségével. 2. Az USB kapcsolat megjelenik egy felugró ablakban. Itt válassza a PC Sync módot. 3. Az Android Manager Agent automatikusan szinkronizálja a készüléket. 4. Az Android Manager létrehozta a kapcsolatot a számítógéppel. Android Manager kapcsolat állapotai: van. A készülék és PC közötti kapcsolat létrejött. A készülék és PC kapcsolódása folyamatban A készülék és PC közötti kapcsolat megszűnt. G Első lépések: Telefonkönyv: Névjegyek szerkesztése és hozzáadása. Üzenetek: Szöveges üzenetek írása és küldése. Fényképek: Fényképek másolása és rendszerezése. Videók: Videófájlok hozzáadása és lejátszása. Zene: Zenefájlok hozzáadása, szerkesztése, törlése és lejátszása. Alkalmazások: Letöltött alkalmazások kezelése. Fájlok: Fájlok másolása és rendszerezése a készülék és a PC között. Sync: Fájlok szinkronizálása a készülék és PC között. Névjegyzék, naptár, kamera, video rögzítő és mappák. Végezetül nyomja meg szinkronizáláshoz. gombot a USB Manager Négy USB mód lesz elérhető, miután csatlakoztatta a készüléket a számítógéppel: 1. Adattárolás: Tárolási mód A memória kártya behelyezése után, válassza az adattárolást. A számítógép egy felugró ablakon megkérdezi, hogy szeretné-e az adattárolást és a fájlkezelést használni. 2. PC Sync: Android Manager mód

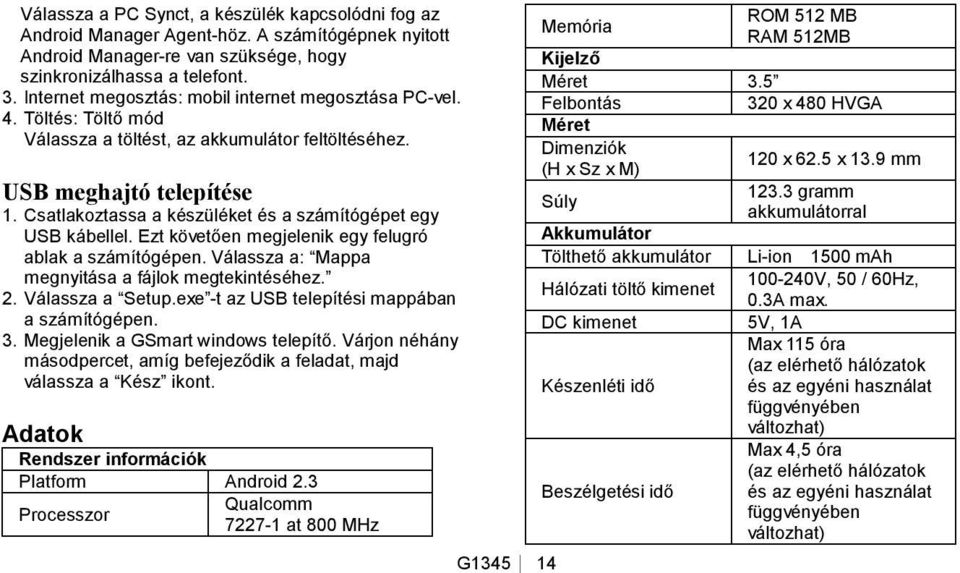

14 Válassza a PC Synct, a készülék kapcsolódni fog az Android Manager Agent-höz. A számítógépnek nyitott Android Manager-re van szüksége, hogy szinkronizálhassa a telefont. 3. Internet megosztás: mobil internet megosztása PC-vel. 4. Töltés: Töltő mód Válassza a töltést, az akkumulátor feltöltéséhez. USB meghajtó telepítése 1. Csatlakoztassa a készüléket és a számítógépet egy USB kábellel. Ezt követően megjelenik egy felugró ablak a számítógépen. Válassza a: Mappa megnyitása a fájlok megtekintéséhez. 2. Válassza a Setup.exe -t az USB telepítési mappában a számítógépen. 3. Megjelenik a GSmart windows telepítő. Várjon néhány másodpercet, amíg befejeződik a feladat, majd válassza a Kész ikont. Adatok Rendszer információk Platform Android 2.3 Qualcomm Processzor at 800 MHz G ROM 512 MB Memória RAM 512MB Kijelző Méret 3.5 Felbontás 320 x 480 HVGA Méret Dimenziók 120 x 62.5 x 13.9 mm (H x Sz x M) gramm Súly akkumulátorral Akkumulátor Tölthető akkumulátor Li-ion 1500 mah V, 50 / 60Hz, Hálózati töltő kimenet 0.3A max. DC kimenet 5V, 1A Max 115 óra (az elérhető hálózatok Készenléti idő és az egyéni használat függvényében változhat) Max 4,5 óra (az elérhető hálózatok Beszélgetési idő és az egyéni használat függvényében változhat)

15 Radió sávok & sztenderdek 850 / 900 / 1800 /1900 GSM/GPRS/EDGE MHz WCDMA/HSDPA 900 / 2100 MHz Kapcsolatok GPS GPS/AGPS Wi-Fi IEEE b/g Bluetooth Bluetooth EDR USB Micro USB 3.5 mm stereo audio Audio Jack jack Digitális kamera 5.0 megapixeles színes Digitális kamera fényképező AF és video rögzítő funkcióval Külső memória Memória kártya MicroSD 32GB Hőmérséklet Használat -15 C - 55 C SIM kártyanyílás Dual SIM kártyanyílás Figyelem: Az adatok előzetes figyelmeztetés nélkül változhatnak. Régióként is eltérőek lehetnek. Figyelem: Hálózatot támogat: G (a). SIM 1: 3G/2G(WCDMA/ GSM) (b). SIM 2: 2G (GSM) Amennyiben ez a dokumentum módosul, töltse le a legfrissebb verziót a GSmart hivatalos weboldaláról. A későbbiekben a használati útmutatót is letöltheti ugyanarról a weboldalról. GIGA-BYTE COMMUNICATIONS INC. B2, No.207, Sec.3, Pai-Hsin Road, Hsin-Tien Dist., New Taipei City 231, Taiwan
