Xerox Color C60/C70 színes nyomtatók

Átírás

1 Végleges változat, augusztus 25. Xerox Color színes nyomtatók Ügyfélelvárási és telepítési útmutató Xerox Color színes nyomtatók

2 Ügyfélelvárási és telepítési útmutató

3 Tartalomjegyzék Tartalomjegyzék 1. Termék áttekintése... 1 Bevezetés... 1 A termék kiemelt jellemzői... 1 Rendszer/termék konfigurációja Jellemzők részletezése... 2 Termék jellemzői... 2 Rendszer jellemzői... 2 Berendezés jellemzői... 2 Üzemeltetési környezet... 3 Elektromos követelmények... 3 Funkciók jellemzői... 3 Fiókkezelés (Accounting)... 8 Eszköz kezelésa... 8 Vezérlő/Nyomtatószerver... 9 Rendszer termelékenysége Adagolási jellemzők Borítékadagolási útmutatások/korlátozások: Munkabefejezési jellemzők Másolóanyag és nyomtatási anyagok Xerox fenntarthatósági elv Karbantartás és ügyféltámogatás Ügyfél általi/kezelői karbantartás Ügyfél-támogatási szervizek Kihívási eljárás Oktatás Termékek környezet fenntarthatósága Kellékek és fogyókellékek Indító kellékkészlet Ajánlott kellékek Telepítés Szerepek és felelősségek Csatlakozás a távszolgáltatásokhoz/-szervizeléshez Telepítés megtervezése Fő alkotóelemek Modulok méretei Elektromos követelmények Helyszükséglet/szervizelési helyigény Energiafelhasználás Hallható zajszint Xerox Color színes nyomtatók Ügyfél-elvárási és telepítési útmutató ii

4 Tartalomjegyzék Xerox Color színes nyomtatók Telepítési megfontolások Hálózati követelmények Fax-telefonvonal követelmények (opcionális) Hagyományos tűző (opcionális) Energy Star Üzemeltetési megfontolások Képminőségi elvárások Nyomtatási elvárások Hálózati csatlakozási elvárások Szkennelési elvárások Biztonsági elvárások Nem szabványos papírméretek Szervizelés, üzemidő Megoldások Üzemeltetési meghatározások Függelék Linkek Ügyfélszerződés Ügyfélelvárási és telepítési útmutató iii

5 1. Termék áttekintése Xerox Color színes nyomtatók 1. Termék áttekintése Ezen a piaci területen a nyomtatók kínálják a felhasználási alkalmazások legszélesebb skáláját: ezt biztosítja az alacsony olvadási pontú festék, a rugalmas papírhaladási út és egyedülálló kapcsolatunk a Domtar Paper céggel. Gépeinken használhatók a következő speciális nyomtatási anyagok: ó szintetikus, műanyag, vynil, ablakmatricák, átütő papír, téphetetlen papír, transzfer papír, mágnes és sok más egyedi speciális nyomtatási anyagok, amelyeket a versenytársak egyszerűen nem képesek saját berendezéseiken használni. A berendezés olyan képminőséget (Image Quality) képes előállítani, amely a versenytársakkal összehasonlítva az alapmércét jelenti. Kínálatunk a 2400 x 2400 dpi (pont/inch) felbontás, amely lehetővé teszi számunkra, hogy ebben a géposztályban, nyomtatásról-nyomtatásra, feladatról-feladatra a legjobb képeket hozzuk létre, a legszélesebb színskála használatával, a legkiválóbb, finom vonalas részletekkel és színállandósággal. Végül, a berendezés a BLI minősítése szerint megkapta a figyelemre méltó megbízhatóság és termelékenység minősítést. A jeéenlegi i piaci szegmensben a a BLI minősítése alapján, hogy a gépcsalád rendelkezik a legjobb megbízhatósággal és termelékenységgel. Bevezetés A munkavégzés helyén a Xerox Color gépcsalád biztosítja a személyzet számára azt a kivételes lehetőséget, hogy bármely munkaállomásról kontrollálhassák a berendezés funkcióit. Emellett, a több helyen dolgozó szakemberek kapcsolatban maradhatnak a gépcsalád által kínált kommunikációs eszközökkel és termelői megoldásokkal így a tartózkodási helyszíntől független, nagyobb rugalmasságot biztosítunk. A termék kiemelt jellemzői Referencia termelékenység A sok papírt használó iparágak, például az egészségügy, a pénzügyi intézmények és az állami szektor folyamatosan keresi a megoldást a hogy hatékony és költségkímélő módot találjanak arra, hogy a papíralapú munkák digitális átalakítására. Biztonság Az IT biztonsági menedzserei már túlterheltek, az egyre növekvő mennyiségű, csatlakoztatott berendezéssel, a veszélyes fenyegetésekkel és a szabályozásokkal kapcsolatos biztonsági követelmények kezelése miatt. A kis vállalkozásoknak nincs elegendő személyzetük a biztonsági kérdések kezelésére. Környezet Az Ön munkahelyi környezete a természeti környezetünket alkotó kirakós egy kis darabkája. Az Ön döntése befolyásolja bolygónk általános egészségi állapotát, jobbá teszi vagy rontja; az irodai technológia kulcsfontosságú megfontolás ebből a szempontból. Rendszer/termék konfigurációja Ügyfél-elvárási és telepítési útmutató 1

6 2. Jellemzők részletezése Xerox Color színes nyomtatók 2. Jellemzők részletezése Termék jellemzői Rendszer jellemzői Nyomtatási sebesség és havi C60 nyomtatásmennyiség Egyoldalas sebesség Maximum 65/60 Fekete-fehér/színes ppm (oldal/perc) Ajánlott, átlagos, havi nyomtatásmennyiség 1 oldal Maximális havi üzemelési Maximum kapacitás 2 oldal C70 Maximum 75/70 ppm (oldal/perc) oldal Maximum oldal Mit jelent pontosan az havi maximális nyomtatási kapacitás? Az havi maximális nyomtatási kapacitás a nyomtatóberendezés névleges kapacitása, amellyel folyamatos munkavégzésre képes, normál körülmények között. Rendszerint ezt a havonta nyomtatható, Letter vagy A4 méretű oldalak fenntartható mennyiségével fejezik ki. A probléma meghatározása Amikor a berendezés lehetőségeiről beszélünk, gyakran előfordul egy félreértés a havi maximális nyomtatási kapacitással kapcsolatban. Az ügyfelek a havi maximálsi nyomtatási kapacitásta szoktak gondolni, amikor a Xerox a havi átlagos nyomtatási mennyiségre gondol (AMPV Average Monthly Print Volume). Manapság a nyomtatóberendezések sok értékesítője nem fogalmazza meg pontosan, mit jelentenek ezek a fogalmak, miben különböznek egymástól és mennyiben befolyásolják az ügyfél munkáját. Mit értünk normál körülmények alatt? Mivel az a maximális havi nyomtatási kapacitást arra alapozzuk, hogy egy nyomtató hogyan működik normál körülmények között, meg kell először is határoznunk, mit jelentenek a normál körülmények és sok tényezőt kell számításba venni, amelyek befolyásolják a napi nyomtatási feladatok végrehajtását. Ezek a tényezők mindent magukban foglalnak a berendezés fizikai tényezőitől az ügyfél által végzett nyomtatás fizikai környezetében futtatni kívánt alkalmazások típusáig. Emellett, bármely valós szabályt, amely a normál helyzet részét képezi, szintén figyelembe kell venni az olyan eseteknél, amikor egy feladatot a maximális sebességnél kisebb sebességgel végeznek el. Mindannyian tudjuk azt is, hogy előfordulnak más esetek, amikor bármilyen és bármennyi ok miatt egy feladat nem fut a gépen, és a gép leáll. Ez a nyomdaipari üzletágban természetes jelenség. Így a Xerox, Havi maximális nyomtatási kapacitás kiszámolásához ezeket a normál körülményeket alkalmazta, valamint az előre jósolható, heti műszak-igénybevételt, hogy így figyelembe vehesse az összes olyan tényezőt, amelyek a nyomtatási feladatok végzése közben felmerülhetnek a berendezésnél, illetve a kezelők oldaláról. Mi a különbség az átlagos havi nyomtatásmennyiség (AMPV) és a havi maximálsi nyomtatási kapacitás? A havi maximális nyomtatási kapacitás a berendezés valós lehetőségeit veszi figyelembe, eltérő körülmények között, míg az átlagos havi nyomtatásmennyiség (Average Monthly Print Volume AMPV) az a mennyiség, amelynek elkészítését egy átlagos ügyfél elvárhatja a berendezéstől, egy havi időtartam alatt. Az AMPV egy 1 Az átlagos havi nyomtatásmennyiség ( Average Monthly Print Volume -- AMPV) az elvárt, rendszeres havi is nyomtatási mennyiség. 2 A havi maximális nyomtatási kapacitás (Monthly Duty Cycle) a bármely hónapban elvárható, maximális mennyiségi kapacitás. Ez a mennyiség a normál értékesítési szervizelési körülmények között támogatott egy adott hónapban, azonban nem tartható fenn folyamatosan, havi rendszerességgel. Ha az átlagos havi nyomtatásmennyiség folyamatosan eléri a a havi maximális NYOMTATÁSI kapacitást, az ügyfélnek érdemes megfontolnia nagyobb kapacitású berendezés vagy több berendezés megvásárlását. teljes berendezés-család havi használati tartományát adja meg, míg a havi maximális nyomtatási kapacitás jelzi a növekedési lehetőséget, úgy, hogy közben használja a berendezést. Fontos, hogy ezt szem előtt tartsa, mert ugyan egy ügyfél, jellemző nyomtatásmennyisége valószínűleg az AMPV tartományba esik, a cég bővülhet annyira, hogy meghaladja a berendezés szokásos nyomtatási mennyiségét és nyomtatási kapacitását. Ezért, amikor az ügyfél egy berendezés megvásárlása mellett dönt, fel kell mérnie az AMPV mennyiségét és végig kell gondolnia, hogy bővülni fog-e a cége. Technológia Speciális, emulziós (EA), alacsony olvadáspontú festék Csatlakozások 10/100/1000Base-T Ethernet, nagy sebességű USB 2.0 közvetlen nyomtatás, opcionális Wi-Fi (Xerox USB vezeték nélküli adapterrel) Berendezés jellemzői Kezelőpanel támogatott nyelvei USA angol, nemzetközi angol, nemzetközi francia, olasz, német, nemzetközi spanyol, holland, brazíliai portugál, svéd, norvég, dán, finn, török, görög, orosz, cseh, lengyel, magyar vagy román, katalán Tanúsítványok** FCC Class A megfelőség (USA), ICES Class A megfelelőségt (Kanada) CSA Listed (UL , második kiadás) CB Certified (IEC , második kiadás) ENERGY STAR GOST NOM Environmental Choice CE jelölés EPEAT-B**ronze GS Mark Citrix tanúsítvánnyal WHQL Cerner MEDITECH SAP A tanúsítványok legújabb listáját itt tekintheti meg: Rendelhető kiegészítők Business Ready befejezőegység Business Ready befejezőegység, füzetkészítővel Normál/kisteljesítményű befejezőegység Kisteljesítményű befejezőegység, füzetkészítővel Lyukasztóegység a Business Ready befejezőegységhez GBC Advanced Punch (speciális lyukasztó) Square-fold Trimmer (gerinchajtó-élvágó) C/Z hajtogató Függőleges továbbító modul Hagyományos tűző (tartalmazza a Work Surface-t) Kis másolóanyagtartó (az OHCF 6. vagy 7. tálcába illeszthető) Boríték beégetőegység Smart Card engedályező kit Xerox Secure Access Unified ID System (USB kártyaolvasóval) és Follow-You Print (Xerox biztonságos hozzáférés, egységesített ID rendszer és Follow You Print**) alkalmazások Walk up Fax (egy- vagy két-vezetékes opció, tartalmaz LAN Ügyfél-elvárási és telepítési útmutató 2

7 2. Jellemzők részletezése Xerox Color színes nyomtatók faxot) ScanFlowStore Xerox USB vezeték nélküli adapter McAfee Integrity Control Enablement Kit XPS Print Option Kit (XPS nyomtatási opció készlet) Interfész külső berendezéshez (FDI) (rendelhető) Más néven kisegítő hozzáférési eszköz; ez az interfész csatlakozik harmadik fél által gyártott, hozzáférést ellenőrző berendezésekhez; például érmebedobó berendezések és kártyaleolvasók. Elektromos követelmények Elektromos Üzemeltetési környezet Üzemeltetési környezet Szükséges hőmérséklettartomány F (10-28 C) között Szükséges relatív 15% és 85% között (RH) páratartalom Magasság (tengerszint Max 8200 (2500 méter) feletti magasság) Hangerőszintek Működés: 6,8 B(A) Készenlét: 3,6 B(A) Hangnyomási szintek Működés: 56 db(a) Készenlét: 18 db(a) Észak-Amerika Feszültség: VAC +/- 10% Frekvencia: 50/60 Hz +/- 3%, 15 A Európa/Ázsia/Dél- Feszültség: VAC +/- 10% Amerika/Afrika Frekvencia: 50/60 Hz +/- 3%, 10 A Észak-Amerikára vonatkozó hálózati követelmények: Vezeték Feszültség Áramerősség (Amper) 20 ÁramkörökCycles** Xerox dugaszolóaljzat cikkszáma NEMA dugaszolóaljzat cikkszáma Tápkábel hosszúsága Dugaszolóaljzat ábrája A Xerox Color színes nyomtatóhoz 20-amperes hálózati kimenetet kell használni; ez normál tartozék a legtöbb modern irodaépületben. Nézze meg az ábrát (a jobb oldalon), és ellenőrizze, hogy van-e a javasolt telepítési helyen ilyen hálózati kimenet. Kizárólagos használat (nem követelmény, de ajánlott) 60 Hz, egy fázis 600S R 8,5 láb** EU-ra vonatkozó hálózati követelmények: Vezeték Feszültség Áramerősség (Amper) 10 Frekvencia Dugaszolóaljzat 120 V 20A NEMA5-20R Kizárólagos használat (nem követelmény, de ajánlott) 50 Hz, egy fázis A Xerox Color színes NEMA dugaszolóaljzat cikkszáma Tápkábel hosszúsága nyomtatóhoz 10-amperes hálózati fali duagszoló aljzatot kell használni; ez normál tartozék a legtöbb modern irodaépületben. Kérjen segítséget a helyi szerviztől, hogy tájékoztassák az országra jellemző dugaszolóaljzatról és ellenőrizzék, hogy van-e a javasolt telepítési helyen ilyen hálózati kimenet. Ügyfélelvárási és telepítési útmutató R 8,5 láb** Külső energiaforrást igénylő kiegészítő tartozékok Hagyományos tűző (120V 15A) / (220V 10A Nyomtatószerver (120V 15A) / (220V 10A Monitor (120V 15A) / (220V 10A OHCF (1- vagy 2-tálcás) (120V 15A) / (220V 10A) IFM** Interfész modul (120V 15A) / (220V 10A BR ** befejezőegység (120V 15A) / (220V 10A) BR** füzetkészítő (120V 15A) / (220V 10A befejezőegység Normál befejezőegység (120V 15A) / (220V 10A) Füzetkészítő befejezőegység (120V 15A) / (220V 10A) GBC Advanced Punch (120V 15A) / (220V 10A) (speciális lyukasztó) Square-Fold Trimmer (120V 15A) / (220V 10A) (gerinchajtó élvágó) C/Z hajtogató (120V 15A) / (220V 10A) Spektrofotométer, amely USB porton keresztül kap tápellátást Funkciók jellemzői Nyomtatás Első nyomat elkészülési ideje (FPOT) 3 Felbontás Regisztrálás Max. nyomtatható terület 9,44 s gyorsasággal. Maximum 1200 x 1200 dpi (pont/inch), 256 szürkeárnyalat Nyomtatási regisztrálási jellemzők 8,5 x 11 (A4) másolóanyag esetén: ±0,7 mm (1-2. oldal) a vezető szél mentén, az 1-4. tálcából ±1,2 mm (1-2. oldal) az oldalsó szél mentén, az 1-4. tálcából Elcsúszás a vezető szél mentén, a kézi (Bypass) tálcából: az elcsúszás: ±1,5 mm. A Xerox Color színes nyomtató teljes 11 x 17 méretű nyomtatást reprodukál a nyomtatáskor, ha 12 x 18 vagy 13 x 19 papírra nyomtatnak, és A3 teljes méretű nyomtatást, ha SRA3 papírra nyomtatnak. Maximális hosszúságú képek (476,6 mm) csak 19 hosszúságú másolóanyagra készülhetnek. Minden másolóanyagon 4 mm-es törlés 3 Az első nyomat és másolat kiadási idejét az alapértelmezett képminőségi beállításokkal, és a következő beállításokkal mértük: a Kicsinyítés/Nagyítás) (Reduction/Enlargement) 100%, 8,.5x11/A4 nomál papír kiválasztása és adagolása az 1. tálcából, kiadagolása az alsó-középső tálcába, felszerelt befejezőegység nélkül.

8 2. Jellemzők részletezése Xerox Color színes nyomtatók Nyomtatás Nyomtatási funkciók történik a vezető szélen és 4 mm-es törlés a hátsó szélen. Az oldalsó széltörlés 3 mm, kivéve a 13 x 19 másolóanyagot. A 13 x 19 másolóanyagon az oldalsó széltörlés 3,5 mm. Max. leképezési terület: 305 mm x 476,6 mm 12 x 18,76 Garantált képminőségi terület: 297 mm x 476,6 mm 11,69 x 18,76 Normál: Print from USB (Nyomtatás USBről), Earth Smart Drive beállítások, Job Identification (Feladat azonosítása), Booklet Creation (Füzetkészítés), Store and Recall Driver Settings (Mentés és behívás meghajtóbeállítások), Bi-directional Status (Kétirányú állapot), Scaling (Méretezés), Job Monitoring (Feladatmonitorozás), Color By Words, Xerox PrintBack Application Defaults (Alkalmazási alapértelmezések) Banner Sheet Enable / Disable (Banner lap akitválás/inaktiválás) Bi-directional Status (Kétirányú állapot) Cover Selection (Borítólap kiválasztása) Delay Print (specific time) (Késleltetett nyomtatás (megadott idő)) User Permissions (Felhasználói engedélyek) Image Options (Toner Saver, Resolution (Standard, Enhanced, High) (Képopciók [festéktakarékos, felbontás, (normál, javított, magas]) Job Identification (Print ID or Banner, Print ID in margins on first page only or all pages) (Feladat azonosítása (nyomtatási ID vagy Banner lap, nyomtatási ID a margókon, csak az első vagy az összes oldalon)) Layout / Watermark (N-up (up to 16 pages per sheet), Multi-up, Booklet layout / finishing, Fit to new paper size) (Elrendezés/Vízjel [több oldal egy lapra (max. 16 oldal egy lapra), Multi-up (Több oldal egy lapra történő felrakása), füzetelrendezés/-befejezés, illesztés új papírméretre) Overlays (Rátétek, Átfedő nyomtatások) Paper Selection by Attribute (Attribútum szerinti papírválasztás) LAN Fax (requires optional Fax Kit) (LAN fax, szükséges hozzá egy opcionális fax készlet) Sample Set (Mintaszet) Saved Job (Mentett feladat) Secure Print with Timed Deletion (Biztonságos nyomtatás, időzített törléssel) Special Pages (exception page programming: covers, inserts, Nyomtatás exception pages) (Speciális oldalak: kivétel az oldalprogramozás: borítólapok, betétlapok, Exception lapok Store and Recall Driver Settings (Meghajtóbeállítások mentése és előhívása) Sustainability Features (Xerox Earth Smart Settings, Duplex, N-up, Turn-off Banner and Print ID, Smart Sample Set, Hold All Jobs) (Fenntarthatósági funkciók (Xerox Earth Smart beállítások, kétoldalas, több oldal egy lapra, banner és nyomtatási ID kikapcsolása, Smart mintaszet, összes feladat várakoztatása) TWAIN Print Driver (TWAIN nyomtatómeghajtó) Opcionális: Nyomtatás mobilról: Apple AirPrint, Xerox Mobile Print, Xerox Mobile Print Cloud Nyomtatás USB-ről Lehetővé teszi a walk-up** nyomtatást az elülső panel A-típusú USB portjáról Támogatja a közvetlen nyomtatást a számítógépről egy B-típusú USB port segítségével Támogatott fájlformátumok: PDF, JPEG, TXT Xerox Mobile Express Ez a meghajtó a mobilhasználók számára Driver egyszerűvé teszi minden új helyszínről a (X-MED) Xerox és nem-xerox berendezések megkeresését, használatát és irányítását. Csatlakoztassa egy új hálózatba, és az X- MED meghajtó automatikusan megtalálja a rendelkezésre álló nyomtatókat, állapot és lehetőség információkat ad meg. Minden egyes helyszínen menti a kedvenc nyomtatók listáját, tárolja az alkalmazás nyomtatási beállításait, amelyet használhat bármely nyomtatón, bármely hálózatban, és jelentősen csökkenti az IT felé irányuló, Xerox Global Print Driver Xerox Pull Print meghajtó mobiltámogatást igénylő hívásokat. Ez egy valóban univerzális nyomtatómeghajtó, amely lehetővé teszi az IT rendszergazdáknak, hogy egy meghajtóról telepítse, bővítse és kezelje a Xerox és nem-xerox berendezéseket. egyszerűen használható interfészt biztosít a végfelhasználók számára; csökkenti a támogatást kérő hívások számát és leegyszerűsíti a nyomtatási szolgáltatások kezelését. Ezzel a meghajtóval, egyetlen meghajtó által, Pull Print környezetben, egyetlen meghajtó használatával megkönnyíti az IT irányítók számára az összes nyomtató berendezés átállítását, használatba állítását és kezelését. Egyetlen várakozási sort és egyetlen meghajtót alkalmaz. A Xerox Pull Print meghajtó a nyomtatási tartozékok széles tartományában bővíti a kényelmet. Az IT rendszergazdáknak nem kell többé több meghajtót kezelniük és konfigurálniuk. A Xerox Secure Access Unified ID System, Equitrac Office, Ysoft SafeQ, Pharos és más alkalmazásokkal együtt használatos. Ügyfélelvárási és telepítési útmutató 4

9 2. Jellemzők részletezése Xerox Color színes nyomtatók Nyomtatás Nyomtatási megoldások Xerox A Xerox Mobile Print Cloud alkalmazás a mozgó Mobile Print munkaerőt alkalmazó vállalkozásokat célozza meg, Cloud és segíti az előrelépést a növekvő mobil nyomtatási (opcionális) igények terén, anélkül, hogy ezzel megterhelné a dolgozóit, a költségvetését vagy az infrastruktúráját. Az alkalmazás beindítása csak néhány percet vesz igénybe a cloud felhő internetes lehetőség segítségével. Nyomtathat bármilyen mobil eszközről szinte bármilyen márkájú nyomtatóra. Pontos nyomtatás a valódi Microsoft Office képvisszaadással, és további előnyök. Nyomtassa ki, amit szeretne, akkor, ott és úgy, ahogyan szüksége Xerox Mobile Print Solution (opcionális) Másolás Első másolat kiadási ideje (First Copy Out Time FCOT) 4 van rá. A Xerox Mobile Print Solution alkalmazás ideális megoldás olyan helyszínek esetén, ahol kiegészítő követelmények állnak fenn a helyben lévő szerver általi vezérlés és biztonság vonatkozásában. A Xerox Mobile Print Solution lehetővé teszi a felhasználó számára, hogy a legtöbb mobil eszközről nyomtathasson, szinte minden márkájú nyomtatóra vagy sokfunkciós nyomtatóra, meghajtók vagy hozzáadott, bonyolult funkciók nélkül. Egyszerűen írjon be egy feloldási kódot (PIN) az eszközön, és már használhatja a szerverét magán, helyszíni felhasználásra, és pontos nyomtatást kaphat a valódi Microsoft Office képvisszaadással, és további előnyökkel. 3,7s az üvegről 7,6s az automatikus dokumentumadagolóból Oldalak Bemenet-kimenet: 1-1, 1-2, 2-2, 2-1 Mennyiség 1 és 9999 között Felbontás Szkennelés, max.: 600 x 600 dpi; nyomtatás, max.: (max.) 1200 x 1200 dpi, 256 szürkeárnyalat Kicsinyítés/ Változtatható méretezés: 25% és 400% között, 1% Nagyítás fokozatonként Funkciók Annotations & Bates stamping (Megjegyzések és Bates pecsét (színezési lehetőséggel és a fontméret módosításával)) Felhatalmazás a szolgáltatásokra (azaz. Color Copy (Színes másolás Auto Paper Select (Automatikus papírválasztás) Auto Reduction & Enlargement (Automatikus kicsinyítés és nagyítás) a választott papírméret kitöltéséhez Auto Tray Switching (Automatikus tálcaváltás) Automatic 2-sided/Duplex (Automatikus 2- oldalas/duplex) Booklet Creation (Füzetkészítés) Build Job: (Összetett feladat: lehetővé teszi az oldalankénti programozást, valamint, a feladat összeállítása után lehetővé teszi az egyes szakaszok megvizsgálását, illetve az utolsó szakasz törlését) Collation (Rendezés) Covers (Front only, front and back, back only, printed inside and out: Blank or Printed) (Borítólapok: csak elülső, elülső és hátsó, csak 4 Az első másolat kiadási idejét egy 8,5 x 11/A4 dokumentum üveglapon történő szkennelésével és a középső tálcára küldésével mértük. Másolás Funkciók hátsó, nyomtatás a belső oldalon, a külső oldal: üres vagy nyomtatott) Dividers (blank) (Elválasztólapok: üres) Edge Erase (Széltörlés) Features Help (Funkciók súgója: könnyen érthető szöveges és grafikus ismertetések) ID Card Copy (ID kártyás másolás) Image Quality Adjustments (Képminőségi beállítások) Image Shift (with Auto Center option) (Képeltolás automatikus középre helyezés lehetőséggel) Invert Image (negative or mirror image) (Inverz kép negatív vagy tükrözött kép) Large Job Interrupt (Nagy feladat megszakítása) Multi-up (Több oldal egy lapra történő felrakása (sor, oszlop megadással)) Sample Set (Mintaszet) Save Job Settings (Feladatbeállítások mentése) Single Color (Egyetlen szín) Stapling (Tűzés) Transparencies (Fóliák) A Xerox Copier Assistant (XCA) szoftver PC-alapú alternatívát kínál a felhasználófelület érintőképernyőjéhez. Ha az ügyfél által biztosított PCvel együttesen USB porton át csatlakoztatva használják, ez a szoftver támogatja a szövegbeszédre lehetőséget, a képernyő nagyítását és egyszerű PC-billentyűzet hozzáférést az alapszintű és speciális másolási funkciókhoz. Section 508 kompatibilis. További információt erről itt talál, ahonnan a Xerox Copier Assistant ingyenesen le is tölthető: Szkennelés Többféle, Szkennelés, miközben a rendszer nyomtat, egyidejű másol, illetve, amikor szkennelést küld a felhasználás hálózatba vagy faxolási feladatokhoz ((elsőbbséget élvez a szkennelt eredetik visszajuttatása, és az egyidejű feladatok nyomtatása)) Bemeneti Szkennelés: max. 200 ipm (oldalkép/perc), 8,5 x sebesség 11 in. / A4 Felbontás 72 x 72 dpi és 600 x 600 dpi között Bitmélység: 1-bites (fekete-fehér), 8-bites (szürke tónusok), Szkennelés alapértelmezett felbontás: 200 dpi Maximális havi 145K adagolás üzemelési kapacitás Max. 11 x 17 in. / A3 szkennelési terület Szkennelési sablonok kezelése Hálózati nyomtatási szolgáltatások 250 szkennelési sablon támogatása Xerox CentreWare IS szkennelési sablon létrehozása és megosztása a berendezés klónozásával más sokfunkciós nyomtatókkal Confirmation sheet options (Visszaigazoló lap opciók) SFTP, FTP, SMB, NetWare, HTTP, HTTPS Fájlformátumok Színes TIFF (TIFF 6.0 vagy TTN2 JPEG, LZW-vel) Ügyfélelvárási és telepítési útmutató 5

10 2. Jellemzők részletezése Xerox Color színes nyomtatók Szkennelés Document Management Fields (Dokumentumkezelési mezők) (Metaadatok) Szkennelési funkciók Támogatott szkennelési célhelyek Fekete-fehér TIFF (G3MH, G4 MMR tömörítés egy vagy több oldal) Kereshető PDF és PDF/A (MRC, JPEG, G3 MH, G4 MMR, JBIG 2 Huffman, JBIG Arithmetic Compression, Deflate (feketefehér esetén és a MRC-n belül)) JPEG XPS Kódolt/ jelszóval védett PDF (csak hálózati szkennelési sablonok esetén) Linearizált PDF Ezek a funkciók csak a Network Scan to File Templates (Hálózati szkennelés fájlba sablonok) esetén érhetők el: Hálózati szkennelés fájlba sablononként 1-6, felhasználó által programozható metaadat mező, és a sablonon belül korlátlan mező A metaadat mező részei a mező neve, alapértéke és egyéb konfigurációk Testreszabott mezők, megtekintve a felhasználói felületen, a változó adatok bevitele esetén Normál: Scan to Network (Szkennelés hálózatba), Scan to (Szkennelés be), Scan to Folder (Szkennelés mappába), Scan to SMB or FTP (Szkennelés SMB-re vagy FTP-re), Text Searchable PDF (Kereshető szövegű PDF), PDF/A, XPS, Linearized PDF (Linearizált PDF), JPEG, TIFF, Scan to USB Memory Device (Szkennelés USB memóriaeszközre), Single Touch Scanning (Egyérintéses szkennelés), TWAIN Support (TWAIN támogatás) Mixed Size Originals (Kevert méretű eredetik) Scan Build Job (Összetett feladat szkennelése) Compression Quality/File Size Control (Tömörítési minőség/fájlméret kontrollálása) Original Type (Photo and Text, Photo, Text, Map, Newspaper / Magazine) (Eredeti típusa (Fénykép és szöveg, fénykép, szöveg, térkép, újság/folyóirat)) Auto Background and Shadow Suppression (Automatikus háttér- és árnyékelnyomás) Size for Size (for mixed size originals) (Méret megtartása (kevert méretű eredetik esetén)) TWAIN Driver (TWAIN meghajtó) Bound Originals (Bekötött eredetik) Edge Erase (Széltörlés) Reduction/Enlargement (Kicsinyítés/nagyítás) Normál: Scan to USB Drive (Szkennelés USB meghajtóra) Scan to (Szkennelés be) Scan to PC / Server Client (SMB or FTP) (Szkennelés PC-re/szerver kliensre (SMB vagy FTP)) Scan to Mailbox (Szkennelés postaládába) Scan to Home (Szkennelés Haza) Scan to Application through EIP (Szkennelés alkalmazásba EIP-n keresztül) Opcionális: Xerox Scan to PC Desktop (Professional Szkennelés Authentication (Felhatalmazás) Scan to (szkennelés e- mailbe) funkciók (normál) and SE) (Xerox szkennelés a PC asztalára (professzionális és SE) ScanFlowStore Különböző Xerox üzleti innovációs partneri megoldások Támogatja a Kerberost (UNIX/Windows szerver) SMB (Windows szerver) LDAP** Xerox Secure Access Unified ID System Helyileg, a berendezésen (belső adatbázis) Egyszerű jogosultság Magstripe, Proximity és Smart Card (CAC / PIV és.net) leolvasókkal Directory Access (könyvtár hozzáférés): Címlista LDAP segítségével (Windows Archive Directory (archív könyvtár), Exchange,Notes, Domino Letöltött címlista (vesszővel tagolt adatfájl formátum) aláírások (6 sorban, egyenként max. 128 karakter), üzenet szövegtörzs (felhasználó konfigurálhatja), CWIS jóváhagyás lap opciók Scan to S/MIME Encryption (Szkennelés be S/MIME kódolás) aláírása Signing (szükséges a Smart Card opció) Auto send to self (Automatikus küldés a saját címre) Hálózati szkennelés szoftver megoldások Xerox Scan to Az asztal opciója, amely speciális dokumentumleképező, archiváló, szerkesztő és szervezési PC Desktop Professional eszközöket biztosít: (opcionális) PaperPort Professional képnéző és fájlkezelő szoftver Teljes PDF funkciókészlet Biztonságos PDF munkafolyamat az összes szkennelési alkalmazásnál OmniPage Pro Office (asztal/klienstelepítés esetén) professzionális OCR szoftver a digitális archiválás és dokumentum-konvertálás érdekében Image Retriever (Képlehívó) biztosítja a szkennelt képek teljesen automatizált lehívását, közvetlenül a szkennelésre aktivált Xerox berendezésről az egyedi PC-asztalokra. Rendelkezik még e- mail inbox polling (lehívás) lehetőséggel is. Fax Fax funkciók Normál: Internet Fax, Fax Build Job (Fax, összetett feladat), Network Server Fax Enablement (Hálózati szerver fax aktiválása) (a megoldások a különböző Xerox üzleti innovációs partnerek által szerezhetők be) Opcionális: Fax Forward to or SMB (Faxolás e- mailbe vagy SMBre), Walk-up Fax (egyvonalas és kétvonalas opció, tartalmaz LAN faxot is) Hálózati szerver faxolási funkciók Kompatibilitás ITU (CCITT) 3. csoport Különböző Xerox üzleti innovációs partneri megoldások Max. 11 x 17 in. / A3 Ügyfélelvárási és telepítési útmutató 6

11 2. Jellemzők részletezése Xerox Color színes nyomtatók Fax szkennelési terület Küldési funkciók Egy- vagy kétoldalas szkennelés (max. 11 x 17 in. / A3) Add to Send List (Hozzáadás a küldési listához (max. 50 szám) Build Job (Összetett feladat), Speed Dial (Gyorstárcsázás), Delay Send (Késleltetett küldés) (megadott időpont) Original Type (Eredeti típusa (fénykép, szöveg vagy szöveg és fénykép) Nyomtatási Egy- vagy kétoldalas nyomtatás funkciók Tűzés Bizalmas nyomtatás Továbbítási felbontás Szuperfinom: 400 x 200 dpi (szkennelés: 600 x 600 dpi) Finom: 200 x 200 dpi Normál: 200 x 100 dpi Internet faxolási funkciók Kompatibilitás Nyomtatásra kész dokumentumok közvetlen továbbítása távoli, internetes faxkészülékekre vagy kliensekhez (SMTP) Távoli, internetes faxkészülékekről vagy e- mail kliensekről, en keresztül továbbított dokumentumok fogadása és automatikus kinyomtatása Address Directory Access (Hozzáférés a telefonkönyvhöz) Resolution (Felbontás) Küldés: több oldal TIFF, PDF, PDF/A Fogadás: TIFF, MTIFF, PDF, PDF/A, PS, szöveg, PCL, PRN, JPEG 100 x 100dpi és 600 x 600 dpi között Bitmélység: 1-bit (fekete-fehér) Hálózati SMTP (küldés), POP3 (fogadás) protokollok Megfelelőség ITU-T T.37 megfelelés Walk-up** faxolási funkciók (opcionális (ügyfél által telepíthető) 1 és 2 vonal) Kompatibilitás ITU (CCITT) 3. csoport Tömörítés/ MH/G3, MMR/SG3 sebesség Resolution (Felbontás) Faxküldési funkciók Faxfogadási funkciók Walkup küldés: Normál: 200 x 100 dpi Finom: 200 x 200 dpi Szuperfinom: 600 x 600 dpi Fogadás: minden méretet elfogad LAN fax (faxolás a nyomtatómeghajtóról) Auto Fax Transmission Reduction (Automatikus faxolási továbbításkicsinyítés) Page-by-page Job Status at the Machine (oldalanként, feladat állapota a berendezésnél) Delay Start, Build Job, Favorites (Késleltetett indítás, összetett feladat, kedvencek) Automatic Memory Resend (Automatikus újraküldés memóriából) Automatic Cover Sheets (Automatikus borítólapok) Device Address Book (up to 1,000 contacts) (Berendezések telefonkönyve maximum 1000 kapcsolat) Egy- vagy kétoldalas nyomtatás Tűzve vagy tűzés nélkül Receive Print Mode Manual (size, margin, Fax stock, header) / Auto (Fogadás nyomtatási mód manuális (méret, margó, másolóanyag, fejléc)/automatikus Kimeneti tálcaválasztás Junk Fax Prevention (Kéretlen faxok elleni védelem) Maximum 200 jelszóval védett postaláda Biztonságos fogadás Időpont-bélyegző fogadása Automatikus válaszkésleltetés Fax küldés Küldés vagy SMB helyre Faxolás, küldés csak fogadásra Fax jelentések Activity, Dial Directory, Group Directory, Transmission Confirmation, Pending Fax, Options Report, On Demand Overwrite (Tevékenység, tárcsázási telefonkönyv, csoportos telefonkönyv, továbbítás megerősítése, függőben lévő fax, opciók jelentés, felülírás igény szerint) Report, Mailbox Report, Broadcast Report (Jelentés, postaláda jelentés, többszörös küldési jelentés) Auto Dialing Speed Dials: 5,000 total (one- or two-line (Automatikus options) (Gyors tárcsázás: összesen 5000 tárcsázás) (egy- vagy kétvonalas opció)) Group Dials: Up to 200 groups with up to 400 recipients per group (one- or two-line options) (Csoportos tárcsázás: legfeljebb 200 csoport, csoportonként maximum 400 címzettel (egy- vagy kétvonalas opció)) Auto Redial: Up to 14 attempts (per country requirements) (Automatikus újratárcsázás (legfeljebb 14 kísérlet (az ország követelményei szerint)) 1 to 25 minute intervals (1-25 percenként szünet időtartam) Batch send (up to memory capacity) (Kötegelt küldés (a memóriakapacitás lehetőségéig)) Biztonság Biztonsági funkciók Normál: HDD Overwrite (merevlemez felülírása), 256- bit Encryption (FIPS compliant) (256-bit kódolás (FIPS kompatibilis), Common Criteria tanúsítvány (ISO 15408), Secure Print (Biztonságos nyomtatás), Secure Fax (Biztonságos faxolás), Secure Scan (Biztonságos szkennelés), Secure, (Biztonságos ), Network Authentication (Hálózati felhatalmazás), SSL, SNMPv3, Audit Log (Eseménynapló), Access Controls (Hozzáférési kontrollok), User Permissions (Felhasználói engedélyek) Opcionális: Xerox Secure Access Unified ID System és Follow-You Printing Smart Card engedélyezési készlet alkalmazás (CAC/PIV/.NET) Kiterjesztett hitelesítés Hálózati hitelesítés a berendezéshez történő hozzáféréshez és/vagy a berendezés szolgáltatásaihoz történő hozzáféréshez a Kerberos (UNIX / Windows szerver 2003 / Windows szerver 2008), SMB (Windows 2000 / Ügyfélelvárási és telepítési útmutató 7

12 2. Jellemzők részletezése Xerox Color színes nyomtatók Biztonság Secure Access Unified ID System (Biztonságos hozzáférés, egységesített azonosító (ID) Windows szerver 2003 / Windows szerver 2008), NDS és LDAP használatával Xerox Secure Access Unified ID System (Xerox biztonságos hozzáférés egységesített azonosító (ID) rendszer) Helyi hitelesítés (belső adatbázis) Smart Card hitelesítés 144k CAC / PIV kártyatámogatás (2048 bit tanúsító kulcs) /.NET Adatok biztonsága Digitálisan aláírt PDF (Smart Card kártya hitelesítés használatával) Kódolt szkennelés be Kódolt, jelszóval védett (csak Network Scan Templates (Hálózati szkennelési sablonok) használatakor)) Biztonságos nyomtatás (legfeljebb 10 számjegyű PINkód vagy hálózat felhatalmazás) Immediate Image Overwrite (Azonnali képfelülírás) On Demand Image Overwrite (Képfelülírás igény szerint) (Scheduled, Manual időzített, manuális), magában foglalja a lemeg nem használt területének helyreállítását is **FIPS bit Hard Disk Encryption (merevlemezkódolás) Kiterjesztett jogosultság Rendszergazdai hozzáférés hálózati jogosultsági igazolás alapján Jogosultság felhasználó, illetve szolgáltatás szerint Felhasználói engedélyek szükségesek a Print (Nyomtatás) és Print Features (Nyomtatási funkciók) lehetőségekhez (pl. színes hozzáférés vagy időkorlátozások) történő hozzáféréshez, amelyek a nyomtatómeghajtóban találhatók Secure Network Access (Biztonságos hálózati hozzáférés) IP Filter, IPsec, IPv6, SSL, SNMPv3, HTTPs, 802.1X, Berendezés biztonsága McAfee beágyazott biztonság, Port inaktiválása, beleértve az USB portokat is, Audit Log (Eseménynapló), Hide Print Job Names (Nyomtatási feladatok nevének elrejtése), McAfee Integrity Control (McAfee épségi kontroll) (opcionális) A Xerox Secure Access Unified ID System integrálja az Ön Xerox sokfunkciós rendszereit az Ön meglévő alkalmazotti/tanulói ID PIN vagy azonosítókártya rendszerével, így rugalmas és kényelmes hitelesítési rendszert biztosít. Biztonság rendszer) (opcionális) Lehetővé teszi a személyzet, az alkalmazottak vagy a tanulók számára, hogy dokumentumokat küldjenek egy központi nyomtatószerverre. Ekkor, a hálózatban található, bármely sokfunkciós nyomtatónál bejelentkezhetnek mágneses vagy proximity ID kártyájuk lehúzásával vagy PIN kódjukkal, és biztonságosan kinyomtathatják a feladatot. További információt itt talál: Fiókkezelés (Accounting) Funkciók Xerox normál fiókkezelés (másolás, nyomtatás, szkennelés, faxolás, ) Nyomon Másolás, nyomtatás, szkennelés, faxolás és követés használata Fiókkezelés Max felhasználói fiók (felhasználói ID) Max. 500 általános fiók (kliens) Max. 498 csoportos fiók (részleg) Funkciók A rendszergazda ezt a funkciót a webes felhasználói felületen vagy a berendezés kezelőpaneljén, az Eszközök menüben kezelheti/állíthatja be A rendszergazdának lehetősége van importálni vagy exportálni felhasználói fiókokat, csoportos fiókokat, általános fiókokat és felhasználói korlátozásokat, az ipari szabvány szerinti CSV fájlok segítségével Opcionális funkciók Opcionális Equitrac Office, Equitrac Professional, YSoft fiókkezelési SafeQ, és egyéb, hálózati fiókkezelő megoldások Accounting kaphatók a különböző Xerox üzleti innovációs funkciók partnereknél Hálózati fiókkezelés harmadik fél engedélyezése Javított hálózati fiókkezelés, a rendszer használatára vonatkozó, percre pontos, friss adatokkal A berendezés másolási, nyomtatási, szkennelési és szerverről történő faxolási használatára vonatkozó jelentések, átfogó kezelése vállalti szintű nyomonkövetése. Számos megoldás áll rendelkezésre a Xerox kapcsolódói partnereinél. A részleteket lásd itt: A biztonság javítása a HTTPS protokoll támogatás hozzáadásával A WorkCentre berendezés fiókhitelesítést kér a harmadik fél által gyártott szervertől, amely nagyobb felhasználói és fiók adatbázist tesz lehetővé A hitelesítési belépés elfogadása a kezelőpanelen, és továbbítása a harmadik fél hálózati fiókrendszeréhez Csatlakozás a harmadik fél fiókkezelő termináljához, hogy megtörténhessen a fiókkezelés a felhasználói felületen Eszköz kezelésa Funkciók Kezelési SNMP 1. verzió. SNMP 2c verzió és SNMP támogatás 3. verzió trap over TCP/IP és IP MIB hozzáférés (IETF-MIBII RFC 1213), host források MIB RFC 2790, nyomtató **MIB RFC 1759 v.2 Xerox CentreWare Webes alapú szerver alkalmazás a hálózat rendszergazdák számára, amely lehetővé teszi a Ügyfélelvárási és telepítési útmutató 8

13 2. Jellemzők részletezése Xerox Color színes nyomtatók Funkciók Web Xerox Device Manager (berendezéskezelő) Xerox berendezéstípusok SAP környezethez Xerox SAP R/3 intelligens vonalkód segédprogram (opcionális) Xerox vonalkód Pro PS webböngésző alapú berendezéskezelést bármely munkaállomásról; használható Windows, UNIX vagy bármely más operációs rendszer futtatása mellett: Működik bármely gyártótól származó, bármely SNMP által kezelt nyomtatón. Segítséget nyújt a berendezés megkereséséhez és telepítéséhez, a rendszer normál működésének ellenőrzéséhez és a hibaelhárításhoz, valamint a berendezés bővítéseihez, illetve az alapszintű fiókkezelési és eszközkezelésii feladatokhoz. Ehhez Windows XP, Vista vagy Windows 7 és Internet Explorer 6.0 vagy fejlettebb operációs rendszerre/alkalmazásra van szükség. A CentreWare Integration integrációs alkalmazás a következőkhöz áll rendelkezésre: Tivoli NetView, Unicenter TNG, Microsoft Management Console (MMC), HP OpenView A Xerox Device Manager alkalmazás összegyűjti és kezeli a vállalati berendezéskezelő környezet számára, tényeken alapuló döntéseket irányító adatokat. Ez egyetlen eszközt jelent, amellyel telepítheti összegyűjtheti és kezelheti az adatokat, amelyek irányítják a tényeken alapuló döntéseket vállalati berendezéskezelő környezet számára. Ez egyetlen eszköz, amellyel telepítheti a nyomtatási várakozási sorokat, konfigurálhat, kezelhet, monitorozhat és jelentést készíthet mind a hálózatba, mind a helyileg csatlakoztatott berendezéseken függetlenül az értékesítőtől, az egész vállalaton belül. A Xerox berendezéskezelő a következőket biztosítja: Berendezés monitorozása és hibaelhárítása Az új berendezésekről kiterjesztett jelentéskészítés és felderítésük Felhasználási adatgyűjtés, visszaszámlázási és számlázási lehetőségek A Xerox, a SAP-val együtt, az SAP nyomtatóértésítési programban elfoglalt, arany-minősítési szintű tagságunk által folyamatos csatlakozást biztosít az SAP rendszerek és az Ön Xerox nyomtatói és sokfunkciós nyomtatói között. SAP ügyfélként pedig élvezheti az előnyét annak, hogy SAP-tanúsított Xerox berendezéstípusok közvetlenül elérhetők a SAP online szállítási modelljével. A SAPtanúsított berendezéstípusok a Xerox nyomtatókhoz és sokfunkciós nyomtatókhoz letölthetők innen: Beépített, feldolgozó intelligenciát biztosít, amely lehetővé teszi vonalkódok nyomtatását bármely, megfelelően konfigurált PostScript nyomtatón, SAP környezet speciális verzióiban, és csak Latin- 1 (ISO8859-1) SAP rendszerkódos oldalakon. SAP környezethez illő, Xerox PostScript berendezéstípusokkal és Xerox Font Center Barcode Fonts fonkészletekkel. További tájékoztatást itt talál: Intelligens PostScript nyomtatást tesz lehetővé a Xerox sokfunkciós rendszereken Funkciók (opcionális) azzal, hogy a nyomtató merevlemezén tárolja a Xerox szoftvert és a vonalkód fontjait. Bármely, olyan alkalmazásból (SAP kliens vagy a nagyszámítógép**mainframe) lehetővé teszi a vonalkódok nyomtatását, amely támogatja a PostScript nyomtatást. További tájékoztatást itt talál: CentreWare Internet szolgáltatások integrált weboldalak, amelyeket a berendezés szolgáltat Berendezés Webszerver, beágyazva a hálózati vezérlőbe: állapota Tálca állapota/tartalma Kellékek állapota Riasztások Feladat küldése Nyomtatásra kész fájlok: PS, PCL, TIFF, PDF, JPG, XPS Kimeneti funkció kiválasztása (2-oldalas, kimeneti szín, rendezés, tájolás, tűzés, lyukasztás, hajtogatás, kimeneti célhely) Kiadási opciók (azonnali, mintaszet, késleltetett és biztonságos, feladat mentése vagy újranyomtatás) Rendszergazdai beavatkozás Lehetővé teszi a konfigurációs opciók távoli telepítési beállítását, valamint a berendezés kezelését Böngészők Internet Explorer 7.x, 8.x, 9.x Safari 5.x Mozilla Firefox 4.x, 5.x, 6.x, 7.x, 8.x, 9.x, 10.x, 11.x Opera 11.x Chrome 12 Támogatás A nyomtatási/szkennelési meghajtók telepítése és online támogatása elérhető egy weboldalon Támogatott nyelvek Nemzetközi angol, nemzetközi francia, olasz, német, nemzetközi spanyol, holland, brazil portugál, svéd, norvég, dán, finn vagy orosz, egyszerű kínai, koreai, japán Távoli szolgáltatások Services Meter Assistant Automatizálja a számlálóleolvasások adatainak begyűjtési és küldési folyamatát; ezekkel nyomon követhető és kiszámlázható a Xerox berendezés használata. Csökkenti a végfelhasználó bevonásának időigényes szükségességét, és biztosítja, hogy a számlálóleolvasási adatok időben továbbítódnak a Xerox felé. Supplies Assistant Maintenance Assistant Vezérlő/Nyomtatószerver A valós felhasználás alapján automatikusan megrendeli a kellékeket a Xerox kimeneti berendezések számára, ezzel csökkenti a készletszint manuális kezelési igényét. Gyors (és ingyenes) módot biztosít a lehetséges problémák megoldásához, segítség fogadásához és a hibaelhárítási/helyreállítási folyamat automatizálásához. A diagnosztikai adatokat elküldi a Xerox vállalatnak, így lehetővé teszi, hogy a problémák gyorsabban megoldódjanak és növekedhessen az üzemelési idő. *Megjegyzés: kérjük, a speciális, DFE vezérlőre vonatkozó információt nézze át a különálló, vezérlőre vonatkozó ügyfél-elvárási dokumentumban. Vezérlő Processzor Memória Rendszerlemez 1.0 GHz két magos 2 GB rendszer plusz 1 GB oldaltároló memória 250 GB Ügyfélelvárási és telepítési útmutató 9

14 2. Jellemzők részletezése Xerox Color színes nyomtatók Vezérlő Kijelző PDLS Operációs rendszerek Oldalleíró nyelvek: Adobe PostScript 3, PDF, PCL 5c / PCL 6, XML papírspecifikáció (XPS ) (opcionális) Microsoft Windows XP (32- és 64-bit) Windows Server 2003 (32- és 64-bit) Windows Server 2008 (32- és 64-bit) Windows Server 2012 Windows Vista (32- és 64-bit) Windows 7 (32- és 64-bit) Windows 8 (32- és 64-bit) Mac OS 10.5, 10.6, 10.7, 10.8 Solaris 9, 10 HP-UX 11v2 IBM AIX 5 Redhat Fedora Core Redhat Enterprise 4 és 5 opensuse 11 és 12 Ubuntu Unix Funkciók Unified Address Book (Egységesített telefonkönyv) Online Support (Online támogatás) Configuration Cloning (Konfigurációs klónozás) Vezérlő Csatlakozás Hálózati protokollok: TCP/IP: HTTP/HTTPS, Internet Printing Protocol (Internet nyomtatási protokoll), LPR/LPD, Raw Socket Printing/Port 9100 (Nyers csatlakozó nyomtatás/port 9100), IPv4/IPv6, WSD Microsoft Windows hálózati csatlakozás IP-n keresztül Bonjour IPv6 A legtöbb, nem használt protokoll letiltható Rendszergazdai protokollok: DHCP, BOOTP, SNMP, WINS, SLP v2, HTTP, HTTPS, DHCP Autonet, SSL, NTP, DNS, SSDP Fontok PCL: 93 méretezhető font, sor nyomtató és bitmap font PostScript 3: típusú font, 2 Multiple Master font Rendszer termelékenysége A nyomtató az egyes oldalak között leállhat, a feladatok összetettségétől függően. Nyomtatás közben a rendszer általános teljesítménye ( kattintástól a kiadásig idő) elsősorban a szoftver alkalmazásoktól és a hálózati környezettől függ. A raszterezés (RIP-pelés) csak kevés időt jelent a teljes feldolgozási időből. Az alábbi táblázatban ismertetett, folyamatos nyomtatási sebesség az 1-4. táblából történő adagolásra vonatkozik. Ha a kézi (5.) tálcából adagol, a sebesség 10-20%-kal csökken. Egyoldalas termelékenység (ppm, oldal/perc) méret Súly Xerox Color C60 sebesség Xerox Color C70 sebesség Színes Fekete-fehér Színes Fekete-fehér 8,5 x 11 (A4) LEF Normál, 18lb 28lb (64 gsm 105 gsm) x 17 (A3) Normál, 18lb 28lb (64 gsm 105 gsm) x 18 (SRA3) Normál, 18lb 28lb (64 gsm 105 gsm) ,5 x 11 (A4) (5. tálca) Fólia 18* 40 18* 40 8,5 x 11 (A4) LEF 11 x 17 (A3) 12 x 18 (SRA3) 8,5 x 11 (A4) LEF 11 x 17 (A3) 12 x 18 (SRA3) 8,5 x 11 (A4 LEF) Nagy súlyú (vastag) 1, 28lb 90lb Index, (106 gsm 176 gsm) Nagy súlyú (vastag) 1, 28lb 90lb Index, (106 gsm 176 gsm) Nagy súlyú (vastag) 1, 28lb 90lb Index, (106 gsm 176 gsm) Bevonatos 1, 80lb 100lb Szöveg** (105 gsm 150 gsm) Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) Nagy súlyú (vastag) 2, 65lb Borító 80lb Borító (177 gsm 220 gsm) ** 43** 50** 50** x 17 (A3) Nagy súlyú (vastag) 2, 65lb 80lb Borító (177 gsm Ügyfélelvárási és telepítési útmutató 10

15 2. Jellemzők részletezése Xerox Color színes nyomtatók Egyoldalas termelékenység (ppm, oldal/perc) 12 x 18 (SRA3) 8,5 x 11 (A4 LEF) 11 x 17 (A3) 12 x 18 (SRA3) Füles lap 1 (5. tálca) Füles lap 2 (5. tálca) 220 gsm) Súly Nagy súlyú (vastag) 2, 65lb 80lb Borító (177 gsm 220 gsm) Bevonatos 2, 65lb 80lb Borító (177 gsm 220 gsm) Bevonatos 2, 65lb 80lb Borító (177 gsm 220 gsm) Bevonatos 2, 65lb 80lb Borító (177 gsm 220 gsm) Előre vágott füles lapok 28lb 90lb Index, (106 gsm 176 gsm) Előre vágott füles lapok, Nagy súlyú 65lb Borító 80lb Borító (177 gsm 220 gsm) Xerox Color C60 sebesség Xerox Color C70 sebesség * A 220 gsm súlynál vastagabb másolóanyagot (80 lb. Borító) az 5. tálcából vagy az opcionális OHCF-ből kell adagolni. Az Image Quality (Képminőség) módosításai a feladat futtatása közben, csökkenthetik a termelékenységet. A befejezési lehetőségek használata szintén befolyásolhatja a termelékenységet. Kétoldalas termelékenység (ppm, oldal/perc) méret Súly Xerox Color C60 sebesség Xerox Color C70 sebesség Színes Fekete-fehér Színes Fekete-fehér 8,5 x 11 (A4) LEF Normál, 18lb 28lb (64 gsm 105 gsm) x 17 (A3) Normál, 18lb 28lb (64 gsm 105 gsm) x 18 (SRA3) Normál, 18lb 28lb (64 gsm 105 gsm) ,5 x 11 (A4) LEF Nagy súlyú 1, 28lb 90lb Index, (106 gsm 176 gsm) x 17 (A3) Nagy súlyú 1, 28lb 90lb Index, (106 gsm 176 gsm) x 18 (SRA3) Nagy súlyú 1, 28lb 90lb Index, (106 gsm 176 gsm) ,5 x 11 (A4) LEF Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) 17 21** 21** 25** 8,5 x 11 (A4) LEF Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) 43** 43** 50** 50** 11 x 17 (A3) Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) x 18 (SRA3) Bevonatos 1, 80lb 100lb Szöveg (105 gsm 150 gsm) ,5 x 11 (A4 LEF) Nagy súlyú 2, 65lb Borító 80lb Borító (177 gsm 220 gsm) x 17 (A3) Nagy súlyú 2, 65lb 80lb Borító (177 gsm 220 gsm) ,5 x 11 (A4 LEF) Bevonatos 2, 65lb 80lb Borító (177 gsm 220 gsm) x 17 (A3) Bevonatos 2, 65lb 80lb Borító (177 gsm 220 gsm) * A 220 gsm súlynál vastagabb másolóanyagot (80 lb. Borító) az 5. tálcából vagy az opcionális OHCF-ből kell adagolni. Az Image Quality (Képminőség) módosításai a feladat futtatása közben, csökkenthetik a termelékenységet. A befejezési lehetőségek használata szintén befolyásolhatja a termelékenységet. Adagolási jellemzők Automatikus dokumentumadagoló Egyszeri áthaladással, kétoldalas automatikus dokumentumadagoló Kapacitás lap (egyszeri áthaladás DADF) Sebesség Maximum 200 oldalkép /perc Érzékelt Ügyfélelvárási és telepítési útmutató 11

16 2. Jellemzők részletezése Xerox Color színes nyomtatók papírméretek Súlyok 5,5 x 8,5 in. és 11 x 17 in. / A5 és A3 között 16 lb. normál és 32 lb. normál / 50 gsm és 160 gsm között Kézi tálca, 5. tálca Kapacitás Normál méretek Egyedi méretek Súlyok Támogatott másolóanyag típusok 1. és 2. tálca Kapacitás Normál méretek Egyedi méretek Súlyok 5. tálca: 250 lap Min.: levelezőlapok, borítékok Max.: SRA3 SEF, 12 x 18 SEF Min: 4,25x5,5 /108 x 140mm 6 Max: 13 x 19 SEF 16 lb. normál és 80lb. borító között/60 és 216 gsm között, kiegészítő, gsm lehetőséggel Normál (Bond) Önátíró Karton Boríték Lyukasztott Címke Fejléces SimaPlain Előnyomtatott Újrahasznosított Fólia (átlátszó, papírcsíkkal ellátott) Fényes Egyedi 1-2. tálca: egyenként 500 lap; 1. tálca: Min.: A5 SEF, 8,5 x 5,5 SEF Max: SRA3 SEF, 12 x 18 SEF 2. tálcák: Min: A5 SEF, 8,5 x 5,5 SEF Max: SRA3 SEF, 12 x 18 SEF 1. tálca: Min: 5,5 x 7,5 /140 x 182 mm Max: 12,6x18 /320 x 457 mm 2. tálcák: Min: 5,5 x 7,5 /140 x 182 mm Max: 12,6 x 18 /320 x 457 mm Normál súly (bond/normál) 18lb 28lb ( gsm) Nagy súlyú 1: 28lb 90lb index ( gsm) Bevonatos 1: gsm Nagy súlyú 2: 65lb borító 80lb borító ( gsm) Bevonatos 2: gsm *Amikor nagy súlyú 2 és/vagy bevonatos másolóanyagot adagol, nyomatékosan javasoljuk, hogy az 5. tálcából vagy a 6/7. (OHCF) tálcából adagolja ezeket, mert az ilyen papíroknál jelentősen csökken az adagolási teljesítmény az 1-4. tálca esetén. Támogatott másolóanyag ok Bond (normál) Karton Fényes Lyukasztott Címke Fejléces Kis súlyú (vékony) karton Normál Előnyomtatott Újrahasznosított Fólia (papír hátlapú) (csak a 2. tálcából) Egyedi 6 Normál papír, 5,5 inchnél rövidebb adagolási hosszúsággal. Ügyfélelvárási és telepítési útmutató 12

17 2. Jellemzők részletezése Xerox Color színes nyomtatók 3. és 4. tálca (összesen 2010 lap) (minden konfigurációban rendelkezésre áll) Kapacitás** v 3. tálca: 870 lap 4. tálca: 1140 lap Normál 3. tálca: A4 LEF vagy Letter LEF méretek 4. tálca: A4 LEF vagy Letter LEF Egyedi 3. tálca: az egyedi méretek nem támogatottak méretek 4. tálca: az egyedi méretek nem támogatottak Súlyok 16 lb. bond és 140 lb. index / 60 és 216 gsm között Támogatott Bond másolóanyag Karton -típusok Egyedi Fényes karton Lyukasztott Fejléces Kis súlyú (vékony) karton Kis súlyú (fényes) karton Fénytelen (Plain) Előnyomtatott OHCF, 6. és 7. tálca (összesen 4000 lap) (minden konfigurációban rendelkezésre áll) Kapacitás** v 6. tálca: 2000 lap Normál méretek Egyedi méretek Súlyok Támogatott másolóanyag -típusok 7. tálca: 2000 lap 6/7. tálca: Minimum B5 LEF Maximum SRA3/ 13 x 19 6/7. tálca: Minimum B5 LEF Maximum SRA3/13 x 19 Ugyanaz, mint az 1-4. tálcánál, kiegészítésként gsm lehetőséggel is. Bond (normál) Karton Egyedi Fényes karton Lyukasztott Fejléces Kis súlyú (vékony) karton Kis súlyú (fényes) karton Fénytelen (Plain) Előnyomtatott Borítékok A Xerox berendezés jelenleg a következő borítékfajták adagolását támogatja az 5. tálcából. A vastagságtól függően maximum 50 boríték tölthető be. Borítékok adagolhatók az OHCF 6. és 7. tálcájából is, ha fel van szerelve a kis másolóanyaghoz való tartó. Előfordulhat, hogy ezekben a tálcákban csökkenteni kell a kötegek magasságát, ha a különböző borítékfajtáknál elakadást észlel. Borítéktípus, -méret Monarch 3,87 in x 7,50 in 98,4 x 190,5 mm Kereskedelmi #10 4,12 in x 9,50 in 104,8 mm x 241,3 mm Boríték: Chou-kei3 120,0 mm x 235,0 mm Boríték: Kaku-ga 240,0 mm x 332,0 mm Boríték C4 229,0 mm x 324,0 mm Boríték C5 162,0 mm x 229,0 mm Adagolási irány Nyitott zárófül LEF LEF SEF SEF SEF SEF Bevitel a kezelőfelület eszközök menüjében Custom Paper Size (Egyedi papírméret) 7,5 in x 6,7 in 190,0 mm X 170,0 mm Custom Paper Size (Egyedi papírméret) 9,45 in x 6,81 in 240,0 mm X 173,0 mm Default Input Size (Alapértelmezett beviteli méret), ha testreszabták az eszközök menüben Default Input Size (Alapértelmezett beviteli méret), ha ezt egyedileg beállították az eszközök menüpontnál Default Input Size (Alapértelmezett beviteli méret), ha ezt egyedileg beállították az eszközök menüpontnál Default Input Size (Alapértelmezett beviteli méret), ha ezt egyedileg beállították az eszközök menüpontnál Ügyfélelvárási és telepítési útmutató 13

18 2. Jellemzők részletezése Xerox Color színes nyomtatók **Megjegyzés: kérjük, vegye figyelembe, hogy ennél a berendezésnél nem a borítékok számítanak az elsődlegesen alkalmazandó másolóanyagnak. Borítékadagolási útmutatások/korlátozások: A borítékokat heavyweight 2, face-up (nagy súlyú 2, képpel felfelé) másolóanyagtípus-választással kell futtatni. A borítékokat a baloldal felé nyitott zárófüllel (hátsó szél) kell futtatni, így érhető el a leginkább gyűrődésmentes eredmény. Nem ajánlott zárt füllel futtatni, mert a futtatás során sokkal érzékenyebb lesz a gyűrődésre, szakadásokra, világos képre és a fül leragadására. Az észak-amerikai borítékok csak Custom Size Mode (Egyedi méret) üzemmódban futnak, a fentebb jelzett méret manuális bevitelével. Ezek a méretek magukban foglalják a kereskedelmi stílusú, borítékot nyitott zárófüllel (az alkalmazott borítékok adott méreteit a nyitott zárófülméret belefoglalásával kell beírni). Egyes európai borítékméretek alapértelmezésként beprogramozhatók a kezelőfelület Tool (Eszközök) menüpontjában. A boríték Basis Weight (alapsúly) 75 és 90 gsm között kell legyen. A kézi tálca SEF irányú, borítékot tartalmazó köteget képes kezelni.. Az SCT kötegelési kapacitása körülbelül boríték között változik. Bizonyos méretű borítékok és kialakítású zárófülek mellett gyakori lehet az elakadás vagy a károsodás. Az Image Quality (Képminőség) gyengülhet, ha különböző kialakítású zárófüleket és borítékzárású borétékokat futtat. A LEF/nyitott zárófül kiadó tálca maximálisan megbízható kötegvastagsága 10 borítéknál kevesebb. Az SCT-ben a SEF maximálisan megbízható kötegvastagság boríték. Egyéb változók, amelyek befolyásolhatják a borítékadagolási teljesítményt: Boríték márkája, mérete, súlya és lezárási kialakítása. A zárófül kialakítása, mérete és alakja. Orientation of Flap (Zárófül iránya) az adagolótálcákban Inboard (Befelé) vagy Outboard (Kifelé). A borítékok tárolási és környezeti körülményei és kora. Az alkalmazott kimeneti berendezések. Munkabefejezési jellemzők Egyszerű fogadótálca (SCT) Kapacitás Észak-Amerikában nem kapható Az egyszerű fogadótálcába (SCT) maximum 500 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm másolóanyag fér. Ofszet fogadótálca (OCT) Kapacitás Az ofszet fogadótálcába (OCT) maximum 500 lap 13 x 19 /SRA3 90 gsm/24 lb másolóanyag fér.. Business Ready Speciális befejezőegység (opcionális) Kapacitás A felső tálcába maximum 500 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos papír fér, és maximum 13 x 19 /SRA3/ gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb súlyú (vastagabb) papírból kevesebb fér a kimeneti tálcába.) A kötegelő kimeneti tálcába maximum 3000 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos papír fér, és maximum 13 x 19 /SRA gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) Súlyok Többpozíciós tűzés Lyukasztás (opcionális) Észak- Amerika: 16 lb bond (normál) és 110 lb borító/64 és 300 gsm között A többpozíciós tűzés maximum 50 lap bevonatos és nem bevonatos papírral a kötegelő tálcában végezhető. A négyzetes kötéstűzés csak az EFI-n (önálló vagy a gépláncolatba épített) és az FFPS DFE rendszeren keresztül lehetséges; 8,5 x 11/A4, 11 x 17/A3 méreteknél. 2-3 lyukas lyukasztás 2-4 lyukas lyukasztás Európa: Business Ready Speciális befejezőegység füzetkészítővel (Rovátkolás/Bígelés ( (Score)/Crease), gerincrtűzés)) (opcionális) 7 Kapacitás A felső tálcába maximum 500 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos papír fér, és maximum 13 x 19 /SRA gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb súlyú (vastagabb) papírból kevesebb fér a kimeneti tálcába.) Ügyfélelvárási és telepítési útmutató 14

19 2. Jellemzők részletezése Xerox Color színes nyomtatók Súlyok Többpozíciós tűzés Lyukasztás (opcionális) Észak- Amerika: Európa: Füzetkészítő kapacitás Füzetkészítési méretek stich**kötéstűzés Rovátkolás/Bi gelés A kötegelő kimeneti tálcába maximum 1500 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos papír fér, és maximum 13 x 19 /SRA gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) 16 lb. bond (normál) és 110 lb. borító/64 és 300 gsm között A többpozíciós tűzés, maximum 50 lap bevonatos és nem bevonatos papírral, legfeljebb 50 lappal végezhető el a kötegelő tálcába irányítva. A négyzetes kötéstűzés csak az EFI-n (önálló vagy a gépláncolatba épített) és az FFPS DFE rendszeren keresztül lehetséges; 8,5 x 11/A4, 11 x 17/A3 méreteknél. 2-3 pontos lyukasztás 2-4 pontos lyukasztás A füzetkészítő tálca maximum 20 szetet képes kezelni, szetenként maximum 15 tűzött lappal; maximum 13 x 18 / SRA3 mérető másolóanyagot képes befogadni. (Megjegyzés: a nagyobb másolóqnyagok csökkentik a kimeneti tálca kapacitását.) A füzet gerinctűzése lehetséges rövid széllel betöltött (SEF) esetben 8,5 x 11, 8,5 x 13, 8,5 x 14, 11 x17, A4 kés A3 papírméretekkel. A befejezőegységgel kombinált füzetkészítő tálca maximum 20 szetet képes befogadni, a tűzés utáni szetenként maximum 15 lappal. A füzetek 2-15, 20 lb (80 gsm) súlyú lapból állhatnak. Bevonatos/nem bevonatos papír esetén az 560/570 professzionális befejezőegysége maximum 7 lap, gsm és 5 nem bevonatos lap gsm papírból készült füzetméreteket támogat. A füzetkötés a következő papírméretekkel végezhető: 8,5 x 11 SEF, 8,5 x 13 SEF, 8,5 x 14 SEF, 9 x 11 SEF, 11 x 15 SEF, 11 x 17 SEF, 12 x 18 SEF, 13 x 18 SEF, A4, B4, A3, SRA3. Füzetek maximum 15 lap nem bevonatos 24lb/90 gsm vagy 14 lap nem bevonatos 20lb/80 gsm plusz 1 nem bevonatos, gsm borítólap felhasználásával készíthetők. A füzet tűzés a következő papírméretekkel lehetséges: 8,5 x 11 SEF, 8,5 x 13 SEF, 8,5 x 14 SEF, 9 x 11 SEF, 11 x 15 SEF, 11 x 17 SEF, 12 x 18 SEF, 13 x 18 SEF, A4, B4, A3, SRA3. Füzetek maximum 15 lapból, nem bevonatos papírral 24lb/90 gsm súllyal vagy 14 lapból nem bevonatos papírral 20lb/80 gsm súllyal plusz 1 nem bevonatos borítólap gsm súllyal 2-15 lap / 8-60 oldalas füzet 16 lb. bond és 24 lb. bond között/ 60 és 90 gsm között 1-15 lap/nem tűzött Normál befejezőegység (egyes földrajzi területeken kisteljesítményű befejezőegységként említik; (Xerox Európa) Kapacitás A felső tálca maximum 50 lap, 8,5 x 11 /A4 20lb Bond/80 gsm méretű és súlyú, nem bevonatos és bevonatos papírt képes kezelni; befogadóképessége maximum 13 x 19 / SRA3 méretű másolóanyag, súlyuk gsm lehet. (Megjegyzés: a nagyobb súlyú (vastagabb) papírok csökkentik a kimeneti tálca kapacitását.) A kötegelő kimeneti tálca maximum 3000 lap, 8,5 x 11 /A4 20lb Bond/80 gsm gsm méretű és súlyú, nem bevonatos és bevonatos papírt képes kezelni; befogadóképessége maximum 13 x 19 /SRA3 méretű másolóanyag, súlyuk gsm lehet. (Megjegyzés: a nagyobb (vastagabb) papírok csökkentik a kimeneti tálca kapacitását.) A normál befejezőegység normál része az interposer egység (arra alkalmas, hogy előnyomtatott másolóanyagot illesszen a befejezett szetekbe anélkül, hogy át kellene haladniuk a nyomtatóműn) a következő jellemzőkkel: Tálcakapacitás: 200 lap, maximum 128 gsm Papírsúlyok: gsm (HW2), 1. fül, lyukaszott papír Ez a lehetőség nem támogatja a címkék, bevonatos másolóanyagok és borítékok használatát Elfogadott papírméretek: Letter L, Ledger, A3, A4 L, Legal/ 8,5 x 12,5/215 x 315, B5 S/Exec S, Letter S/ 8 x 10 S, B5 L/8 x 10 L, Letter Cover L/ A4 Cover L, 11 x 15, B4 (1 lap, maximum 220 gsm (HW2), füzetborító számára engedélyezett) A rendelhető C/Z hajtogató tálca lehetővé teszi maximum 90 gsm (24 lb) másolóanyag C/Z hajtogatását. A rendszer működését meg kell szakítani, hogy kivegye a papírt a rendelhető C/Z hajtogató tálcából. A rendelhető C/Z hajtogató tálca legalább 30 lap, 90 gsm (24 lb) nem bevonatos másolóanyagot képes kezelni. Elfogadott papírméretek: 8,5 x 11 (A4) SEF A 11 x 17 méretű papír fél Z-alakba hajtható, és a felső vagy a kötegelő tálcába kerül. Ehhez szükség van az interfész modulra. Ügyfélelvárási és telepítési útmutató 15

20 2. Jellemzők részletezése Xerox Color színes nyomtatók Súlyok Többpozíciós tűzés Lyukasztás (opcionális) Észak- Amerika: Szükség van kiegészítő elektromos dugaszolóaljzatra (lásd az Elektromos követelmények részt) 16 lb. bond és 110 lb. borító / 64 és 300 gsm között Az 1- és 2-pontos tűzés maximum 100 lap 20 lb Bond/80 gsm nem bevonatos papírral vagy bevonatos papírral a kötegelő tálcában végezhető. A négyzetes fűzés csak az EFI-n (önálló vagy a gépláncolatba épített) és az FFPS DFE rendszeren keresztül lehetséges; 8,5 x 11/A4, 11 x 17/A3 méreteknél. 2-3 pontos lyukasztás Európa: Füzetkészítő kapacitás Füzetkészítési méretek Gerincragaszt ás***- Stitch tűzés Score/Crease* ** 2-4 pontos lyukasztás A füzetkészítő tálca maximum 20, szetenként maximum 15 tűzött lapot tartalmazó szetet képes kezelni. Befogadóképessége maximum 13 x 18 /SRA3 másolóanyag. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) Gerinctűzéses füzet, rövid széllel adagolással (SEF) a következő papírméretekkel lehetséges: 8,5 x 11, 8,5 x 13, 8,5 x 14, 11 x 17, A4, A3. A befejezőegység füzetkészítő tálcájába maximum 20, szetenként maximum 15 tűzött lapot tartalmazó szet fér. A füzetek 2-15 lapból állhatnak, 20 lb (80 gsm) súllyal. Bevonatos és nem bevonatos másolóanyagok esetén az 560/570 professzionális befejezőegység legfeljebb gsm súlyú, 7 lapos méretű füzeteket, illetve gsm súlyú, 5 lapos méretű füzeteket támogat. A füzet fűzés a következő papírméretekkel lehetséges: 8,5 x 11 SEF, 8,5 x 13 SEF, 8,5 x 14 SEF, 9 x 11 SEF, 11 x 15 SEF, 11 x 17 SEF, 12 x 18 SEF, 13 x 18 SEF, A4, B4, A3, SRA3. Füzetek: maximum 15 lap nem bevonatos, 24lb/90 gsm vagy 14 lap nem bevonatos 20lb/80 gsm plusz 1 nem bevonatos, gsm súlyú borító lap/ 8-60 oldalas füzet 16 lb. bond és 24 lb. bond között/ 60 és 90 gsm között 1-15 lap/nem tűzött Füzetkészítő befejezőegység (egyes földrajzi területeken kis teljesítményű befejezőegység füzetkészítővel vagy kis teljesítményű befejezőegység füzetkészítővel és hajtogatóval elnevezéssel forgalmazzák); (Xerox Európa) Kapacitás A felső tálcába maximum 500 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos vagy bevonatos papír fér, és maximum 13 x 19 /SRA gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb súlyú (vastagabb) papírból kevesebb fér a kimeneti tálcába.) Súlyok Többpozíciós tűzés A kötegelő kimeneti tálcába maximum 2000 lap 8,5 x 11 /A4 20 lb Bond (normál)/80 gsm nem bevonatos papír vagy bevonatos papír fér, és maximum 13 x 19 /SRA gsm méretű másolóanyagot képes fogadni. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) A füzetkészítő tálcába maximum 20, szetenként maximum 25 nem bevonatos (20 lb 75 gsm) vagy 20 bevonatos (24 lb 90 gsm) lapot tartalmazó szett fér. A füzetkészítő tálca képes szetenként 10 bevonatos/nem bevonatos tűzött, gsm lapot/szetenként 5 nem bevonatos, tűzött gsm lapot kezelni, a tálcába maximum 13 x 18 /SRA3 másolóanyag fér. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) A rendelhető C/Z hajtogató egység lehetővé teszi maximum 90 gsm (24 lb) másolóanyag C/Z hajtogatását. A rendszer működését meg kell szakítani, hogy kivegye a papírt a rendelhető C/Z hajtogató tálcából. A rendelhető C/Z hajtogató tálca legalább 30 lap, 90 gsm (24 lb) másolóanyagot képes kezelni. Elfogadott papírméretek: 8,5 x 11 (A4) SEF. A 11 x 17 méretű papír fél Z-alakba hajtható, és a felső vagy a kötegelő tálcába kerül. A füzetkészítő befejezőegység normál része az interposer egység (arra alkalmas, hogy előnyomtatott másolóanyagot illesszen a befejezett szetekbe anélkül, hogy át kellene haladniuk a nyomtatóműn) a következő jellemzőkkel: Tálcakapacitás: 200 lap, maximum 128 gsm Papírsúlyok: gsm (HW2), 1. fül, lyukaszott papír Ez a lehetőség nem támogatja a címkék, bevonatos másolóanyagok és borítékok használatát Elfogadott papírméretek: Letter L, Ledger, A3, A4 L, Legal/ 8,5 x 12,5/215 x 315, B5 S/Exec S, Letter S/ 8 x 10 S, B5 L/8 x 10 L, Letter Cover L/ A4 Cover L, 11 x 15, B4 (1 lap, maximum 220 gsm (HW2), füzetborító számára engedélyezett) Ehhez szükség van az interfész modulra. Szükség van kiegészítő elektromos dugaszolóaljzatra (lásd az Elektromos követelmények részt). Szervizt kell hívni, hogy aktiválhassa a 25 lapos füzetet 75 gsm papírsúly esetén. 16 lb. bond és 110 lb. borító / 64 és 300 gsm között A többpozíciós tűzés maximum 50 lap bevonatos papírral vagy nem bevonatos papírral végezhető, a Ügyfélelvárási és telepítési útmutató 16

21 2. Jellemzők részletezése Xerox Color színes nyomtatók Lyukasztás (opcionális) Észak- Amerika: Európa: Füzetkészítő kapacitás Füzetkészítési méretek Gerincragaszt ás***- Stitch tűzés Score/Crease* *** kötegelő tálcában maximum 50 lap áll rendelkezésre. A négyzetes kötéstűzés csak az EFI-n (önálló vagy a gépláncolatba épített) és az FFPS DFE rendszeren keresztül lehetséges; 8,5 x 11/A4, 11 x 17/A3 méreteknél 2-3 pontos lyukasztás 2-4 pontos lyukasztás A füzetkészítő tálca maximum 20, szetenként maximum 15 tűzött lapot tartalmazó szetet képes kezelni. Befogadóképessége maximum 13 x 18 /SRA3 másolóanyag. (Megjegyzés: nagyobb méretű másolóanyagból kevesebb fér a kimeneti tálcába.) Gerinc fűzött füzet, rövid széllel adagolással (SEF) a következő papírméretekkel lehetséges: 8,5 x 11, 8,5 x 13, 8,5 x 14, 11 x 17, A4, A3. A befejezőegység füzetkészítő tálcájába maximum 20, szetenként maximum 15 tűzött lapot tartalmazó szet fér. A füzetek 2-15 lapból állhatnak, 20 lb (80 gsm) súllyal. Bevonatos és nem bevonatos másolóanyagok esetén az 560/570 professzionális befejezőegység legfeljebb gsm súlyú, 7 lapos méretű füzeteket, illetve gsm súlyú, 5 lapos méretű füzeteket támogat. A füzet fűzés a következő papírméretekkel lehetséges: 8,5 x 11 SEF, 8,5 x 13 SEF, 8,5 x 14 SEF, 9 x 11 SEF, 11 x 15 SEF, 11 x 17 SEF, 12 x 18 SEF, 13 x 18 SEF, A4, B4, A3, SRA3. Füzetek: maximum 15 lap nem bevonatos, 24lb/90 gsm vagy 14 lap nem bevonatos 20lb/80 gsm plusz 1 nem bevonatos, gsm súlyú borító lap/ 8-60 oldalas füzet 16 lb. bond és 24 lb. bond között/ 60 és 90 gsm között 1-15 lap/nem tűzött C/Z hajtogató (opcionális) Jellemzők A hajtogatási opció háromféle hajtogatásra alkalmas: C-hajtogatás, Z-hajtogatás és fél Z-alakba hajtogatás A hajtogatást csak #/60-90 gsm másolóanyaggal lehet elvégezni C-hajtogatás és Z-hajtogatás: - Csak Letter/A4 papírméret - A kimeneti célhely csak a borítéktálca lehet - A borítéktálca maximális kapacitása 40 lap Fél Z-alakba hajtogatás: - Csak Tabloid és A3 papírméret - A kimeneti célhely a kötegelő tálca vagy a felső tálca lehet A GBC AdvancedPunch egy, a géprendszerbe beiktatott lyukvágó, amely moduláris lyukvágó szetek alkalmazásával többféle lyukmintázat készítését teszi lehetővé A4 (európai) vagy 8,5 x 11 in (LTR) (nyugati félteke) hosszú széllel adagolt másolóanyagon. A GBC AdvancedPunch lyukvágóból a kiadott anyag kötése offline történik. Kapacitás A GBC AdvancedPunch lyukvágóhoz szükség van interfész modulra (IFM), valamint egy kisteljesítményű C befejezőegységre. Ha az ügyfél szeretné hozzákapcsolni meglévő rendszeréhez a GBC AdvancedPunch lyukvágót, megteheti. Megrendelhetők a bővítő kitek. A GBC AdvancedPunch lyukvágó nem használható a speciális, illetve a professzionális befejezőegységekkel, illetve az ofszet fogadótálcával. A GBC AdvancedPunch lyukvágó nem működik a Z-hajtogatóval, a kétrét hajtogatóval, a letter hajtogatóval, a sokfunkciós befejező lyukasztóval, tűzővel vagy füzetkészítővel. A rendszerben elfoglalt helyzetük miatt: o A Post Process Inserter Tray (feldolgozás utáni beillesztő tálca) egységből származó papírok nem futtathatók át a GBC AdvancedPunch lyukvágón. o Nem engedélyezett a kötegelés a füzetkiadó tálcába vagy a letter hajtogató kiadó tálcába. o Az előnyomtatott füles papírok nem lyukaszthatók. A GBC AdvancedPunch lyukvágót támogatja az összes színes szerver. A GBC AdvancedPunch g/m 2 bevonatos és nem bevonatos másolóanyagot támogat. o A ProClick lyukvágó g/m 2 súlyú másolóanyagot támogat. A GBC AdvancedPunch lyukvágó 9 -nél nem szélesebb füles papírokat támogat; a nagyobb méretű füles papírok sérülhetnek. o A füles másolóanyagot tartalmazó feladatoknál elcsúszhat a kötegelés. Ezeknél a feladatoknál a végleges befejezés előtt kiegészítő összeigazításra van szükség. A GBC AdvancedPunch lyukvágó képes kezelni az összes, a Xerox 560/570 digitális színes nyomtatón nyomtatott bevonatos és nem bevonatos másolóanyag-méretet. Ügyfélelvárási és telepítési útmutató 17

22 2. Jellemzők részletezése Xerox Color színes nyomtatók A papír szélétől számított lyukasztási pozíció nem módosítható. Ha a gép működése közben kinyitja a GBC AdvancedPunch lyukvágó ajtaját, elakadás történhet, és a gép leáll. A fényes bevonatos másolóanyag esetleg nem fut ugyanolyan megbízhatóan, mint a nem bevonatos papír. A bevonatos papírok és a nagy területfedettség jellemzően nagy papírkezelési változékonyságot mutatnak, mert kisebb a súrlódási együttható. Emiatt változó lehet a lyukasztás regisztrálása, és nőhet az elakadások gyakorisága. Nem ajánlott 8,5 x 11, kétoldalas, bevonatos másolóanyag lyukasztása a GBC 3-pontos lyukvágóval (008R13072), mert jelentősen megnövekszik a papírelakadások gyakorisága. Az előlyukasztott másolóanyag LEF irányú futtatása nem támogatott a GBC AdvancedPunch lyukvágónál, azonban az előlyukasztott másolóanyag futtatható SEF adagolással. A lyukvágás folyamatának természete miatt minden lyukasztott lap kissé deformálódik, és kötegeléskor a lyukasztott szélnél nagyobb lesz a kötegmagasság, mint a nem lyukasztott szélnél. o A lyukkialakítás eltérései miatt előfordulhat a kötegelési minőség romlása. o A kötegmagasságot számos tényező befolyásolja, pl. a következők: papírtípus, -minőség, -súly és -feltekeredés, valamint a vágókés típusa, kora és állapota. A papírfeltekeredés akkor a legmegfelelőbb, ha a széleken enyhe lefelé tekeredés látható. Ezt a kezelő állíthatja be, amikor futtatja a nyomtatásokat. Az A4 és LTR lyukasztó egységek nem azonosak; ezért az A4 és LTR lyukvágó szetek egymással nem cserélhetők fel. Az LTR lyukasztó egységet a 19-pontos lyukvágóval szállítjuk. Az A4 lyukasztó egységet a 21-pontos lyukvágóval szállítjuk. További, kiegészítő lyukvágó szetek is megvásárolhatók (lásd alább). Legfeljebb 3 további lyukvágó szett tárolható a GBC AdvancedPunch lyukvágó egységben. Lyukvágó készletek A GBC AdvancedPunch lyukvágó egység, a lyukvágó kések egyszerű cseréjével számos lyukmintázat kivágására alkalmas. A lyukvágó kések szerszám nélkül, másodpercek alatt kicserélhetők. A jelenleg kapható lyukvágókat az alábbiakban ismertetjük. Minden lyukvágó szettre a vásárlás időpontjától számított 90 napos garanciát adunk. A nyugati féltekén (8,5 x 11 inch) a lyukvágó szetteket a kellékrendelési eljárással lehet megrendelni; Európában; (A4) a lyukvágó szeteket az értékesítési képviselőn át rendelheti meg; kérjük, ellenőrizze elérhetőségüket. Az A4 és Letter lyukvágó készletek egymással nem cserélhetők fel. Kérjük, vegye figyelembe: növeli a lyukvágó készlet élettartamát, ha minden lyukvágás után (körülbelül havonta) minőségi gépolajjal például 3 az egyben olajjal könnyedén megolajozza a lyukvágó szet nemezpárnáját. A felesleges olaj felszívódásáig (rendszerint 20 lap) kis olajlerakódás figyelhető meg a kivágott lyukak körül. Ügyfélelvárási és telepítési útmutató 18

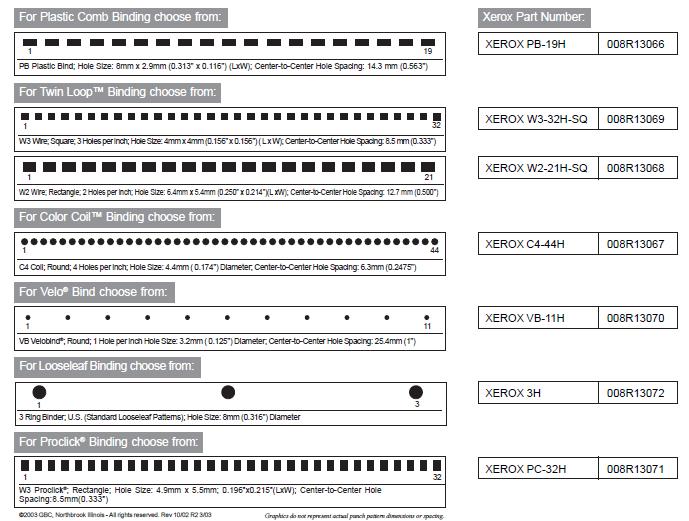

23 2. Jellemzők részletezése Xerox Color színes nyomtatók 8,5 in. x 11 in. lyukvágók Ügyfélelvárási és telepítési útmutató 19

24 2. Jellemzők részletezése Xerox Color színes nyomtatók A4 lyukvágók SquareFold Trimmer (gerinchajtó, élvágó) modul (opcionális) Működés Áttekintés A SquareFold Trimmer (gerinchajtó, élvágó) modul rendelhető berendezési egység, amely kiegyenesíti a füzet gerincét, hogy simán feküdjön, valamint kiigazítva levágja a füzet széleit. Ehhez szükség van olyan kisteljesítményű C befejezőegységre füzetkészítővel (Light Production C Finisher with Booklet Maker) (C-Z hajtogatóval vagy nélküle), amelynek kibővítették a szoftverét és a hardverét. A SquareFold Trimmer (gerinchajtó, élvágó) modul teljesen beépített berendezés, amely a nyomtatómű kezelőfelületéről vezérelhető. A SquareFold Trimmer (gerinchajtó, élvágó) modult az összes színes szerver támogatja. A SquareFold Trimmer (gerinchajtó, élvágó) modul a megrendelhető bővítő kit segítségével adható hozzá a már meglévő kisteljesítményű C befejezőegységhez (Light Production C Finisher). Konfiguráció A SquareFold Trimmer (gerinchajtó, élvágó) modul a kisteljesítményű C befejezőegység (Light Production C Finisher) után található, és a következőképpen működik: Fogadja a füzetet a füzetegységből. Továbbítja a fogadott füzetet a gerinchajtó egységhez, amely kisimítja a füzet gerincét, majd a trimmelő egységhez, amely igazítva levágja a füzet éleit. Lerakja a befejezett füzetet a füzettartó tálcába. A SquareFold Trimmer (gerinchajtó, élvágó) modul végezhet borítólap-éligazítási vágást gerinchajtás nélkül is. A kisteljesítményű C befejezőegységből (Light Production C Finisher) kikerülő minden termék átfuttatható az egységen, végezhető rajtuk gerinchajtás vagy trimmelés, illetve mindkettő, gerinchajtás és trimmelés. Ügyfélelvárási és telepítési útmutató 20
