1 Kommunikációs rendszerek teljesítőképesség-vizsgálata (3. előadás) Dr. Lencse Gábor 1

2 Miről lesz szó? Az OMNeT++ diszkrét idejű szimulációs rendszer Szabad szoftverről és nyílt forrásról, licenszek, OMNeT++ / Omnest Az OMNeT++ rendszer architektúrája Modellezés az OMNeT++ rendszerben Kísérletezés támogatása az OMNeT++ rendszerben Az Eclipse alapú OMNET++ IDE lehetőségei Demó: Egy párhuzamos szimulációs kutatás bemutatása Az OMNeT++ működésének élő demonstrációja 2

3 Szabad szoftver és társai Az angol free szó jelentései: free beer ingyen sör (There is no free beer!) freedom szabadság: FSF így érti! Fontos licenszek GPL, LGPL, GNU FDL, (copylefted/non-copylefted) Modified BSD licence Free Software kontra Open Source FOSS/FLOSS Creative Commons és fajtái (nem szoftverre) 3

4 OMNeT++ és Omnest Egy szoftver két licenc OMNeT++: Academic Public License csak oktatási/nonprofit szférán belül GPL-nek felel meg a fenti korlátozással Omnest: kereskedelmi licenc a szokásos kereskedelmi feltételekkel 4

5 Mi az OMNeT++ Discrete Event Simulation System nyílt forrású, általános célú szimulációs rendszer kifejezetten alkalmas: kommunikációs hálózatok, számítógépes rendszerek, elosztott rendszerek C++ alapú szimulációs kernel könyvtárak, eszközök (tools) GUI és command line felhasználói interfész Integrált fejlesztői környezet a teljes modellezési és szimulációs folyamat támogatására Több platform (Linux, Unix és fajtái, Windows) 5

6 Az OMNeT++ rendszer architektúrája Szimuláció és felhasználói interfész elkülönítve Többféle felhasználói interfész, beágyazható is! Szimulációs kernel is elkülönül a modelltől! simulation user interface Simulation model SIM ENVIR main() CMDENV or TKENV or... Model Component Library 6

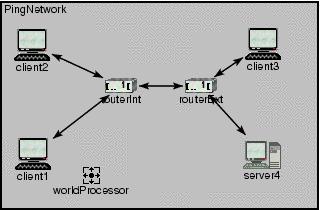

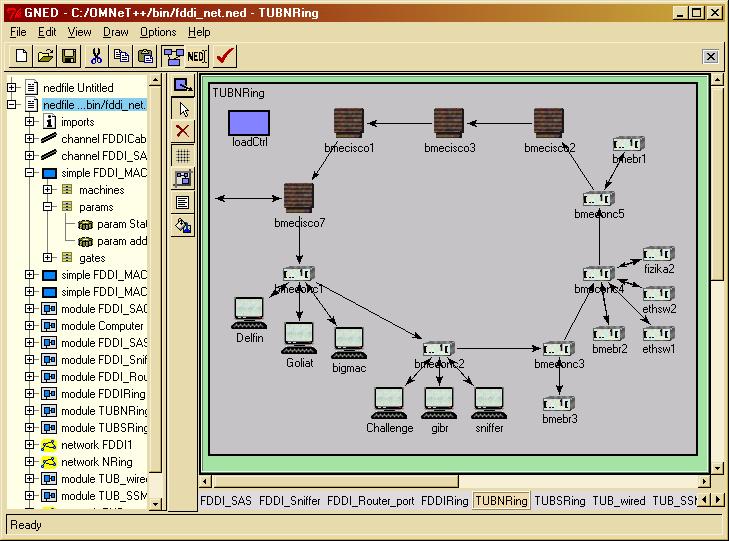

7 Modellezés Hierarchikus felépítésű modellek egyszerű/összetett modulok összeköttetések kapuk 7

8 Topológia leírása NED (Network Description Language) // Host with an Ethernet interface module EtherStation parameters:... gates:... submodules: app: EtherTrafficGen; llc: EtherLLC; mac: EtherMAC; connections: app.out --> llc.hl_in; app.in <-- llc.hl_out; llc.ll_in <-- mac.hl_out; llc.ll_out --> mac.hl_in; mac.ll_in <-- in; mac.ll_out --> out; endmodule 8

9 Működés leírása - I. A működésért az egyszerű modulok felelősek Egy egyszerű modul: üzenetet küld fogadott üzenetekre reagál statisztikát gyűjt Az egyszerű modulokat C++-ban kell megírni Választhatunk: processz orientált programozás (régi stílus) esemény orientált programozás (új stílus) 9

10 Működés leírása - II. Könyvtári függvények a tipikus feladatokra: üzenetek létrehozása, küldése, fogadása véletlenszám-generálás statisztikagyűjtés (pl. hisztogramm) (várakozási) sorok kezelése topológia felderítés, routing támogatása 10

11 Kísérletezés támogatása (GUI esetén) Szimuláció futtatása / lépésenkénti végrehajtás A modell elemeinek (pl. modulok és azok részei) megjelenítése, vizsgálata FES elemeinek vizsgálata Állapotváltozók, statisztika gyűjtő objektumok kiértékelése Üzenetek, sorok, egyéb tárolóelemek tartalmának vizsgálata stb. 11

12 Az új, integrált környezet (Eclipse) lehetőségei Támogatás modell részeinek elkészítésében Topológia leírás: grafikus és szöveges.ini fájlok készítése Támogatás a szimuláció végrehajtásában Parameter study támogatása Batch futtatások támogatása Eredmények kiértékelésének támogatása Skalár és vektor fájlokból grafikonok Event seqence chart a működés vizsgálatára 12

13 Referenciák OMNeT++ Discrete Event Simulation System Omnest Simulation Environment The Free Software Definition Creative Commons Licenses The Open Source Definition Licences 13
