1 Energetikai szakreferensi jelentés Időszak: 217. január 1-december 31. Budakeszi, 218. június 3. webcím: 1

2 TARTALOM TARTALOM... 2 VEZETŐI ÖSSZEFOGLALÓ ÁLTALÁNOS INFORMÁCIÓK AZ ENERGIAFELHASZNÁLÁS ELEMZÉSE KOMPRESSZORÁLLOMÁSOK Földgázfelhasználás Villamosenergia-felhasználás FGSZ Zrt Kompresszorállomások GÁZÁTADÓ ÁLLOMÁSOK Földgázfelhasználás Villamosenergia-felhasználás ÉPÜLETEK GÉPJÁRMŰVEK ENERGIAHATÉKONYSÁGI INTÉZKEDÉSEK Energiahatékonysági célú beruházások Szemléletformálási tevékenység ENERGETIKAI SZAKREFERENSI TEVÉKENYSÉG webcím: 2

3 VEZETŐI ÖSSZEFOGLALÓ Az energetikai szakreferensi jelentés 217. január 1. és december 31. közötti időszakra szól az (székhely: 86 Siófok, Tanácsház utca 5.; cégjegyzékszám: ) részére. A jelentés az energiahatékonyságról szóló 215. évi LVII. törvény és annak végrehajtási rendelete (122/215) alapján készült. Az energetikai szakreferensi szolgáltatás célja az energiatudatos szemléletmód kialakítása a gazdálkodó szervezet energiafelhasználásának, az energiahatékonyság növelését szolgáló fejlesztések figyelemmel kísérésén keresztül. Ennek keretében havi/évi rendszerességgel jelentés készül, amiben többek között elemzésre kerül a tevékenység során szállított, komprimált, a földgáz nyomásának növeléséhez, hőmérsékletének emeléséhez felhasznált, a gázátadó állomásokon átadott földgáz mennyisége, tüzelőhője, égéshője, valamint felhasznált villamos energia mennyisége, tüzelőhője. A hat kompresszorállomás 217-ben V n15oc =17,663 GNm 3 /a földgázt szállított (Q ü =617,345 PJü/a tüzelőhő, Q 2 =19,39 TWhü/a égéshő), amelynek 92,91 %-át komprimálta V n15oc =16,411 GNm 3 /a (Q ü =573,545 PJü/a tüzelőhő, Q 2 =176,557 TWhü/a égéshő). A földgáz komprimálásához V n15oc =61,395 MNm 3 /a (Q ü =2,146 PJü/a tüzelőhő, Q 2 =656,439 GWhü/a égéshő) fűtőgázt, míg a fűtőgáz felmelegítéséhez V n15oc =,115 MNm 3 /a (Q ü =1,5 TJü/a tüzelőhő, Q 2 =,39 GWhü/a égéshő) földgázt használt fel. A gázátadó állomásokon 217-ben az elosztó hálózatba átadott földgáz térfogata V n15oc =7,869 GNm 3 /a (Q ü =272,535 PJü/a tüzelőhő, Q 2 =83,884 TWhü/a égéshő) volt. Az átadott földgáz felmelegítéséhez felhasznált földgáz térfogata V n15oc =4,771 MNm 3 /a (Q ü =,165 PJü/a tüzelőhő, Q 2 =,5 TWhü/a égéshő) volt. Az FGSZ Zrt 217-ben E=12.56,257 MWhe/a villamos energiát használt fel, aminek számított tüzelőhő-felhasználása a hazai villamosenergia-rendszerben ( E = t ( 1 v) =,4*(1-,6)=,376; MWhü/a volt. (A villamosenergia-rendszerben a termelés átlagos hatásfoka t,4 a ~3 %-os importhányad miatt, míg az átlagos szállítási veszteség 2 kv-ig v =,6,,4 kv-ig v =,9 feltételezésünk szerint). Az FGSZ Zrt 217-ben t/a szén-dioxidot bocsátott ki, amelynek összetevői: tco 2 /a kompresszorállomások, 992 tco 2 /a gázátadó állomások, 4.71 tco 2 /a felhasznált villamos energia és tco 2 /a üzemanyag. Az FGSZ Zrt energiafelhasználását az 1. diagram szemlélteti. A tüzelőhő mértékegysége GWhü, illetve a felhasznált villamos energia mértékegysége GWhe, és a diagram megjeleníti a hazai VER átlagos hatásfokát (termelés + import) és a hálózati veszteséget is. A Társaság éves CO2 kibocsátását a 2. diagram összesíti [t CO2/a] mértékegységgel. webcím: 3

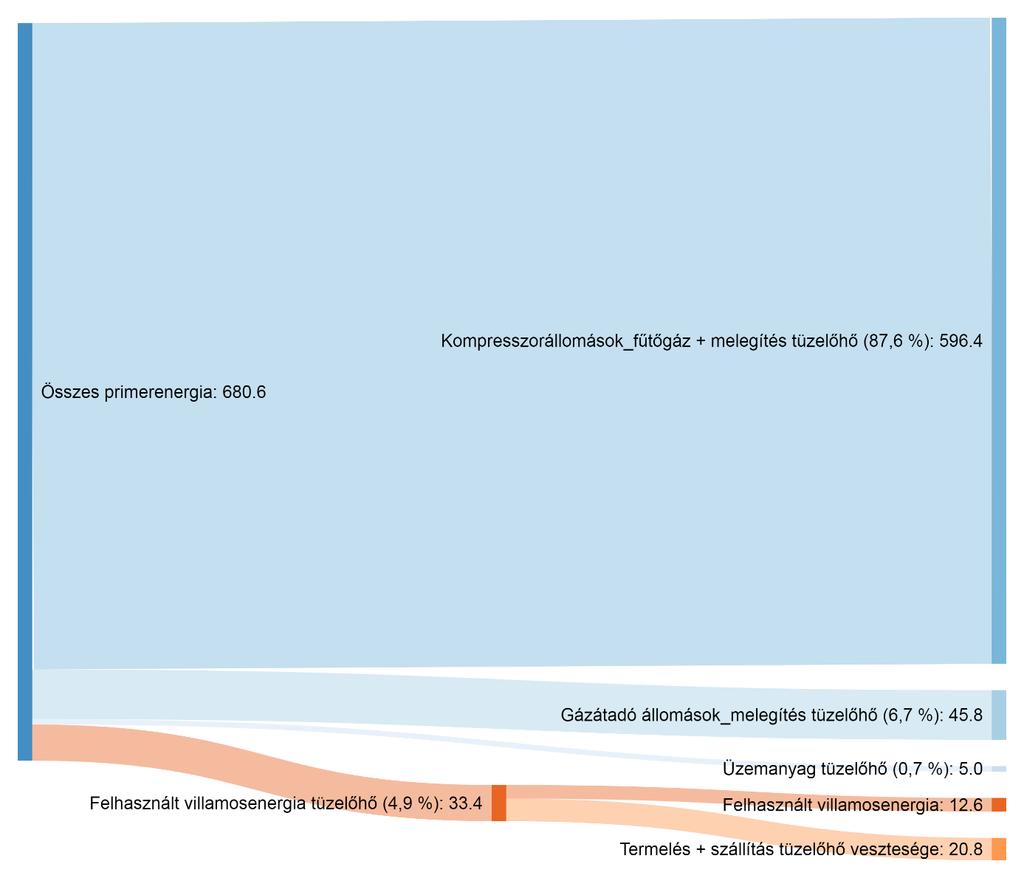

4 1. diagram: Az FGSZ Zrt 217. évi felhasznált tüzelőhője [GWhü/a] webcím: 4

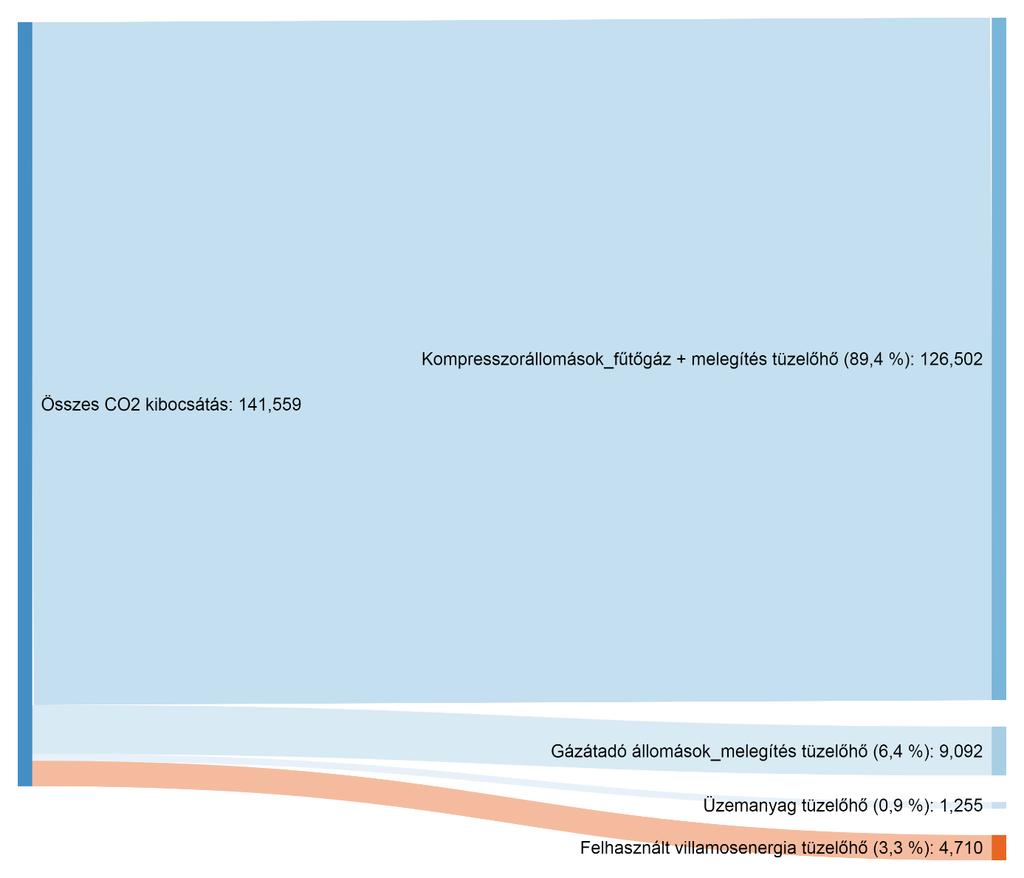

5 2. diagram: Az FGSZ Zrt 217. évi szén-dioxid kibocsátása [t CO2/a] webcím: 5

6 Az első év szakreferensi tevékenysége a törvényi megfelelés biztosítására, az ISO 51 minősítésének, tanúsításának támogatására, a földgáz és villamos energia rendelkezésre álló fogyasztási (szállítási, komprimálási, veszteség, elosztási) adatainak megismerésére, feldolgozására, az energiahatékonyságot jobban támogató, általunk javasolt mutatók kidolgozására terjedt ki. Budakeszi, 218. június 28. Dr. Ősz János (EA-159/218) LG Energia Kft. (EASZ-84/218) Az energetikai szakreferensi tevékenységben közreműködött munkatársak: Ágoston Janka Domján Sándor Ősz András webcím: 6

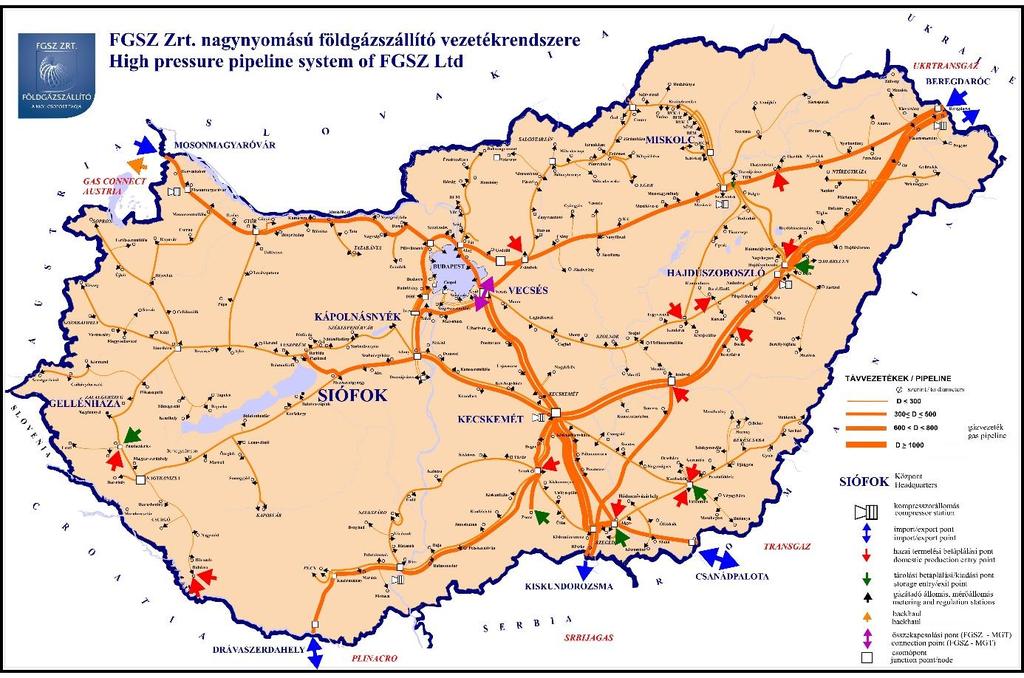

7 1 ÁLTALÁNOS INFORMÁCIÓK A Földgázszállító Zrt. () a nagynyomású földgázszállító rendszer (alaphálózat) üzemeltetői engedélyese. A nagynyomású földgázszállító vezetékrendszer (1-1. ábra) látja el a földgázkereskedőket és egyetemes szolgáltatókat, az erőműveket és az ipari fogyasztókat, valamint a közvetlen szállítóvezetéki felhasználókat ábra A nagynyomású földgázszállító rendszer 5 db határkeresztező betáplálási ponttal (Beregdaróc (14, UA), Mosonmagyaróvár (AT), Drávaszerdahely (CR), Csanádpalota (RO), Balassagyarmat (SK)), 14 db hazai termelési betáplálási ponttal és 5 db tárolói betáplálási ponttal (Hajdúszoboszló, Kardoskút, Zsana, Pusztaederics, Algyő) rendelkezik. A nagynyomású földgázszállító rendszer 5 db határkeresztező kiadási ponttal (Beregdaróc (8, UA), Drávaszerdahely (CR), Csanádpalota (RO), Kiskundorozsma (RS), Balassagyarmat (SK)), 4 db gázátadó állomással (357 db kiadási ponton földgázelosztói engedélyes, 23 kiadási ponton ipari fogyasztó, 13 db kiadási ponton erőművi fogyasztó, és 4 db kiadási ponton termelő) valamint 5 db tárolói kiadási ponttal (Hajdúszoboszló, Kardoskút, Zsana, Pusztaederics, Algyő) rendelkezik. webcím: 7

8 A gázátadó állomások alapvető feladata, hogy ellenőrzött módon, folyamatosan adják át a földgázt a csatlakozó rendszerüzemeltetőknek és a közvetlen szállítóvezetéki felhasználóknak. Minden betáplálási és kiadási ponton folyamatosan történik a földgáz mennyiségének mérése és minőségének ellenőrzése. A nagynyomású vezetékrendszer 5874 km hosszúságú acél csővezetékből áll, mely jellemzően 63 bar-ig (egyes esetekben 75 bar-ig) terjedő nyomás alatt működik. A vezetékrendszer 6 db kompresszorállomásán (Beregdaróc, Nemesbikk, Hajdúszoboszló, Városföld, Báta, Mosonmagyaróvár) gázturbina-meghajtású centrifugál kompresszorok üzemelnek, melyek feladata, hogy a földgáznyomás megemelésével biztosítsák, hogy a földgáz megfelelő nyomáson jusson el a csővezetékrendszeren keresztül a felhasználókhoz. A földgázszállítási csomópontok a főbb vezetékek kapcsolódási pontjain kerültek kialakításra, melyek a különböző irányból érkező, eltérő nyomású mennyiségek szétosztását, amennyiben a csomóponton kompresszorállomás is található, akkor a földgáznyomás emelését is, továbbítását szolgálják a kiadási pontok felé. A 17 db fő csomópont: Adony, Ajka, Alag, Beregdaróc, Center, Győr, Hajdúszoboszló, Jánosháza, Kisterenye, Kistokaj, Nagykanizsa, Nagylengyel, Nemesbikk, Szank, Városföld, Vecsés, Zsámbok. Az siófoki rendszerirányítási központjában és a 6 db régiós telephelyen (Gellénháza, Kápolnásnyék, Vecsés, Kecskemét, Miskolc, Hajdúszoboszló) komplett telemechanikai, távfelügyeleti rendszer működik. A rendszerirányítási központ összehangolja az ország földgázrendszerének működését, valamint tranzitszállítási tevékenységet végez a szomszédos országok felé. A földgáz szagosítása a jogszabályi előírásoknak megfelelően és a rendszerhasználókkal kötött szerződések alapján történik. Az acél távvezeték-hálózat teljes egészére kiterjedően katódvédelmi rendszer üzemel, amelynek feladata a távvezeték talajkorróziójának megakadályozása. [MEKH: A magyar földgázrendszer 216. évi adatai, HU ISSN ] Az alapvető feladata tehát a nagynomású vezetékrendszeren szállított földgáz átvétele, továbbadása, a gáz nyomásának szabályozása, az átadott földgáz szagosítása, valamint a földgáz mennyiségi nyilvántartása és a minőség ellenőrzése. A Társaság 7 éves múlttal rendelkezik, folyamatos korszerűsítéseken esik át, mely nem csak hatékonyabb, biztonságosabb üzemelést, de egyre csökkenő környezetterhelést von maga után. Vezetékrendszereit a magas műszaki színvonal és részben csúcstechnológia jellemzi. Az 213 óta ISO 51 tanúsítással rendelkezik, amelynek keretében energiairányítási rendszert működtet [ Energiairányítási Rendszer Kézikönyve]. webcím: 8

9 2 AZ ENERGIAFELHASZNÁLÁS ELEMZÉSE Az energiafelhasználási adatokat személyes konzultációk során, továbbá elektronikusan kaptuk meg. A kompresszorállomások földgázfogyasztási adatai órás bontásban, míg a villamos energia adatai 15 perces bontásban álltak rendelkezésre 76 fogyasztóra, ill. havi bontásban a többi fogyasztóra. 2.1 KOMPRESSZORÁLLOMÁSOK A kompresszorállomások földgázt (fűtőgázt) használnak fel a szállítandó földgáz nyomásának növelésére a gázturbina égőterében, valamint villamos energiát a gázturbina hajtású kompresszorok segédberendezéseinek hajtására, irányítástechnikájára, az állomás térvilágítására, a csővezetékek katódvédelmére, a földgáz-levegő hűtő hőcserélő ventilátorának hajtására valamint az épületekben Földgázfelhasználás A kompresszorok hajtásának (technológia) jelenlegi havi, évi energia-teljesítmény mutatója ETM KOMP = földgázkompresszort hajtó gázturbina primerenergia felhasználása komprimált földgáz primerenergiája ami az óránként mért, rögzített, normál állapotra átszámított földgáz-térfogatáram napi, havi összegzéséből meghatározható. Az FGSZ Zrt adatbázisa kétféle primerenergia-áram meghatározását teszi lehetővé: Az egyik a tüzelőhő-áram Q ü = V n15och ün [GJü/h], ahol V n15oc a földgáz p n =1,13 bar t n =15 o C gáztechnikai normál állapotra átszámított térfogatárama [Nm 3 /h], H ün =NCV (Net Calorific Value) a földgáz gáztechnikai normál térfogatra meghatározott fűtőértéke (alsó égéshője) [MJü/Nm 3 ], ill. az égéshő-áram Q e = VnoCH én [MWhe/h=MWe], ahol V noc a földgáz p n =1,13 bar t n = o C fizikai normál állapotra átszámított térfogatárama [Nm 3 /h], H én =GCV (Gross Calorific Value) a földgáz p n =1,13 bar t n =2 o C állapotra meghatározott (felső) égéshője [kwhü/nm 3 ]. 217-ben a gáztechnikai és fizikai normálállapot aránya V noc =, ( ), ill. V noc =, ( ) volt V n15oc V n15oc []. A két számításnak megfelelően az ETM KOMP [GJü/GJü], ill. [MWhü/MWhü] mértékegysége azonos fajlagos tüzelőhő-, ill. égéshő-felhasználást ad. webcím: 9

10 A gáztechnikai normál állapotra és fűtőértékre alapozott számítást a kiépített méréstechnika és a hazai nyilvántartási rend indokolja, míg a fizikai normál állapotra és égéshőre alapozott számítás 215 óta EU nyilvántartási rendje. Az ETM KOMP mellett javasoltuk feltüntetni a nyomásfokozás ( p 2 p1, p 1 a kompresszorállomásra érkező földgáz, p 2 a kompresszorállomásról induló földgáz nyomása) havi/évi átlag±szórás értékét, amely megmutatja az évi ETM KOMP várt értékétől való eltérésének egyik, alapvető paraméterét. Szintén ETM KOMP befolyásoló paraméter a kompresszorállomás kihasználási tényezője (LF, Load Factor), amely megmutatja, hogy milyen mértékben van kihasználva a kompresszorállomás beépített szállítókapacitása LF = komprimált földgáz primerenergiája komprimálható földgáz primerenergiája ahol a komprimált (szállított) földgáz tényleges primerenergiája az adatbázisból ismert, míg a a szállítható földgáz primerenergiája Q üo = V no15och ün τ [GJü/hó], Q éo = V nooch én τ [MWhü/hó], a földgáz kompresszor (kompresszorállomás) névleges órás normál térfogatárama [Nm 3 /h], a hónap órás időtartama τ [óra/hó] és a havi átlagos fűtőértéke [GJ/Nm 3 ], égéshője [MWh/Nm 3 ] szorzata. (Ehhez szükséges a kompresszorállomások kért törzsadatállománya és a névleges térfogatáram milyen névleges nyomásviszony mellett érvényes!) Még nem álltak rendelkezésünkre a kompresszorok névleges adatai, ezért a LF helyett meghatároztuk a kompresszorállomások havi üzemidejét a nyomásviszony ( p 2 p1 >1,1) és az értékelhető órás fűtőgáz-áram alapján. Első közelítésben, ha a LF<,1, akkor az meghatározni. ETM KOMP téves információt adhat, ezért nem érdemes Javaslat 1./ Meg kell határozni és az EIR kézikönyvben rögzíteni kell, hogy az ETM KOMP egy-egy kompresszorra vagy kompresszortípusra, kompresszorállomásra, vagy a kompresszorállomások együttesére, a szállító rendszerre vonatkozik! 2./ A továbbiakban olyan energia-teljesítmény mutatót kell definiálni, amely az import és tároló betáplálási helytől és a szállítási feladattól függően, rendszerszinten minimalizálja a kompresszorokat hajtó gázturbinák fűtőgáz felhasználását, a kompresszorállomások kooperációját a komprimált földgáz és nyomásfokozás megosztásával. Ehhez támogatást nyújt a SIMONE programhoz kapcsolódó NSM alprogram. A program modellezi az adott beállítások webcím: 1

11 hatásait a gáznap végéig, azaz több esetre futtatható, és ezzel az optimális eredményt, az üzemelő kompresszorok minimális napi fűtőgáz-felhasználását eredményező kezdeti beállítás alkalmazását javasolhatják a rendszerirányításnak. 3./ Az SGS energetikai audit megállapításai alapján az alábbi változtatások szükségesek: - Az EIR kézikönyvben a szállított földgáz helyett komprimált földgázt kell használni; - A különböző veszteségek helyett az indítások/leállítások száma, a kifúvatott földgáz mennyisége, a környezetvédelmi mérések földgázfelhasználására (üzemviteli kényszerek) nem szükséges az ETM meghatározása, elegendő csak a földgázfelmelegítés ETM-je! A 217. évi órás adatokból képzett havi adatokat a következőképpen dolgoztuk fel. A kompresszorállomásokat üzemidejük alapján ( ábra) három csoportba soroltuk: - közel egész évben üzemelő kompresszorállomások: Beregdaróc Ká-2 (τ ü =8718 h/a, ν = τ ü 876 =,995) Mosonmagyaróvár (τ ü =8718 h/a, ν=,918); - 1 %-nál nagyobb időtartamban üzemelő kompresszorállomások: Beregdaróc Ká-1 (τ ü =2647 h/a, ν=,32), Városföld VA+VB (τ ü =162 h/a, ν=,185), Városföld VD (τ ü =954 h/a, ν=,19); - nem vagy alig üzemelő kompresszorállomások: Hajdúszoboszló Ká-1+Ká-2 (τ ü =174 h/a, ν=,2), Nemesbikk (τ ü =139 h/a, ν=,16), Báta (τ ü = h/a,). A 1 %-nál nagyobb időtartamban üzemelő kompresszorállomásokra ( ábra) meghatároztuk és ábrázoltuk a komprimált földgáz és a komprimáláshoz felhasznált fűtőgáz - gáztechnikai (15 o C-ra átszámított) normáltérfogatának, - tüzelőhőjének, - égéshőjének havi mennyiségét, és - a földgáz-komprimálás kompresszorállomásra meghatározott energia-teljesítmény mutatóját ( ETM KOMP ) a havi átlagos nyomásviszonnyal együtt. A 1 %-nál kisebb időtartamban üzemelő kompresszorállomásokra nem határoztuk meg e jellemzőket. - A Beregdaróc 2 kompresszorállomás ETM KOMP mutató legnagyobb eltérése a júliusi értéke (1, ), amely a maximális novemberi mutató (4, ) 3,72-szerese. Ez nem magyrázható a megnőtt nyomásviszonnyal. - A Mosonmagyaróvár kompresszorállomás ETM KOMP mutató 6,82-szeres eltérése a januári minimális értékhez (1, ) képest az októberi mutató (8, ) nagyobbrészt magyarázható a megnövekedett nyomásviszonnyal (1,14 ill. 1,556). A kompresszorállomásokon szállított földgáz és fűtőgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét a ábra szemlélteti, míg az egyes kompresszorállomáson a komprimált földgáz szállított földgázhoz viszonyított részarányát a ábra mutatja. webcím: 11

12 A hat kompresszorállomásra együtt is meghatároztuk a földgáz-komprimálás ( ábra) energia-teljesítmény mutatóját, a fajlagos tüzelőhő- és égéshő-felhasználást. A kompresszorállomások és a rendszer 217. évi ( ETM mutatóját a 2-1. táblázat foglalja össze. KOMP ) együttes energia-teljesítmény 2-1. táblázat: A kompresszorállomások és a rendszer 217. évi ETM KOMP mutatója Kompresszorállomás ETM KOMP Havi nyomásviszony [GJ/GJ] [MWh/MWh] átlag±szórás Báta Beregdaróc 1 4,79E-3 4,79E-3 1,256±,129 Beregdaróc 2 4,38E-3 4,1E-3 1,29±,129 Mosonmagyaróvár 4,3E-3 4,3E-3 1,429±,216 Hajdúszoboszló Nemesbikk Városföld VA+VB 4,12E-3 4,12E-3 1,323±,68 Városföld VD 5,35E-3 5,35E-3 1,37±,168 Rendszer 3,74E-3 3,74E-3 Javaslat A 217. évre megfogalmazott mutató ETM KOMP =3,E-3 volt, amitől a tényleges mutatók kompresszorállomásonként és rendszerként is eltérnek, továbbá nem ismert, hogy a komprimálás ETM KOMP mutatója milyen átlagos nyomásviszonyra fogalmazódott meg. Ezért szükséges más ETM, ill. ezen ETM mellett a befolyásoló tényezők figyelembe vétele, megjelenítése is! A fűtőgáz felmelegítésének (technológia) évi energia-teljesítmény mutatóját viszont nem a kompresszorállomáson komprimált, hanem a kompresszorok hajtására felhasznált fűtőgázhoz érdemes viszonyítani ETM Q = fűtőgáz felmelegítés primerenergiája fűtőgáz primerenergiája. A fűtőgáz felmelegítéséhez felhasznált földgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét valamint az ETM Q energetikai mutató havi értékét a ábra tartalmazza. 217-ben csak három kompresszorállomáson (Beregdaróc, Mosonmagyaróvár, Nemesbikk) történt földgáz-felhasználás a kompresszorok fűtőgázának felmelegítésére, továbbá Nemesbikkre nem képeztünk az ETM Q mutatót a csekély üzemóra miatt. webcím: 12

13 Javaslat A kompresszorállomásokon a fűtőgáz felmelegítésére felhasznált földgáz mellett milyen paramétereket mérnek még? Meghatározható-e a folyadékfázisú víz (hőhordozó) vagy a földgáz által felvett hőáram? Ha igen, akkor az órás hőáramból meghatározható a melegítés hatásfoka, mint ETM Q. A felmelegítés havi átlagos hatásfoka energiahatékonysági mutató, míg az ETM Q nem. A kompresszorállomások CO 2 kibocsátása ( ábra) a kompresszor-fűtőgáz és a fűtőgázfelmelegítés CO 2 kibocsátásából valamint a kompresszorok lefúvatásának földgáz (metán) kibocsátásából tevődik össze, ahol a CH 4 /CO 2 üvegházhatásának arányát 19 értékre feltételeztük. A kompresszorállomások 217. évi CO 2 kibocsátása t CO 2 /a volt, amelynek összetevői a kompresszor-fűtőgáz ( t CO 2 /a), fűtőgáz felmelegítés (218 t CO 2 /a), földgáz lefúvatás (691 t CO 2 /a egyenérték) voltak. webcím: 13

14 üzemidő tényező üzemidő [óra/hó] FGSZ Zrt 217: A kompresszorállomások havi üzemórája Báta Beregdaróc Ká-1 Beregdaróc Ká-2 Mosonmagyaróvár Hajdúszoboszló (Ká-1, Ká-2) Nemesbikk Városföld VA+VB Városföld VD FGSZ Zrt 217: A kompresszorállomások évi üzemidő-tényezője 1,,9,8,7,6,5,4,3,2,1, ábra webcím: 14

15 Qükomp [GJ/hó] Qüfűtő [GJ/hó] Vkomp [Nm3/hó] Vfűtő [Nm3/hó] FGSZ Zrt 217, Beregdaróc 2 kompresszorállomás: A komprimált földgáz és fűtőgáz gáztechnikai normáltérfogatának havi mennyisége 1,6E+9 1,4E+9 1,2E+9 1E Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Beregdaróc 2 kompresszorállomás: A komprimált földgáz és fűtőgáz tüzelőhőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz webcím: 15

16 ETM [GJ/GJ], [MWh/MWh] nyomásviszony Qekomp [MWh/hó] Qefűtő [MWh/hó] FGSZ Zrt 217, Beregdaróc 2 kompresszorállomás: A komprimált földgáz és fűtőgáz égéshőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Beregdaróc kompresszorállomás 2: A földgáz-komprimálás havi ETM-je és átlagos nyomásviszonya 1,8E-2 1,6E-2 1,4E-2 1,2E-2 1,E-2 8,E-3 6,E-3 4,E-3 2,E-3,E+ 1,8 1,6 1,4 1,2 1,8,6,4,2 GT fűtőgáz/komprimált földgáz Nyomásviszony átlag ábra webcím: 16

17 Qükomp [GJ/hó] Qüfűtő [GJ/hó] Vkomp [Nm3/hó] Vfűtő [Nm3/hó] FGSZ Zrt 217, Mosonmagyaróvár kompresszorállomás: A komprimált földgáz és fűtőgáz gáztechnikai normáltérfogatának havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Mosonmagyaróvár kompresszorállomás: A komprimált földgáz és fűtőgáz tüzelőhőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz webcím: 17

18 ETM [GJ/GJ], [MWh/MWh] nyomásviszony Qekomp [MWh/hó] Qefűtő [MWh/hó] FGSZ Zrt 217, Mosonmagyaróvár kompresszorállomás: A komprimált földgáz és fűtőgáz égéshőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Mosonmagyaróvár kompresszorállomás: A földgáz-komprimálás havi ETM-je és átlagos nyomásviszonya 9,E-3 8,E-3 7,E-3 6,E-3 5,E-3 4,E-3 3,E-3 2,E-3 1,E-3,E+ 2, 1,8 1,6 1,4 1,2 1,,8,6,4,2, GT fűtőgáz/komprimált földgáz Nyomásviszony átlag ábra webcím: 18

19 Qü komprimált [GJ/hó] Qü fűtőgáz [GJ/hó] V komprimált [Nm3/hó] V fűtőgáz [Nm3/hó] FGSZ Zrt 217, Beregdaróc 1 kompresszorállomás: A komprimált földgáz és fűtőgáz gáztechnikai normáltérfogatának havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Beregdaróc 1 kompresszorállomás: A komprimált földgáz és fűtőgáz tüzelőhőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz webcím: 19

20 ETM [GJ/GJ], [MWh/MWh] nyomásviszony Q2 Komprimált [MWh/hó] Q2 fűtőgáz [MWh/hó] FGSZ Zrt 217, Beregdaróc 1 kompresszorállomás: A komprimált földgáz és fűtőgáz égéshőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Beregdaróc 1 kompresszorállomás: A földgáz-komprimálás havi ETM-je és átlagos nyomásviszonya 6,E-3 5,E-3 4,E-3 3,E-3 2,E-3 1,E-3,E+ 1,6 1,4 1,2 1,,8,6,4,2, GT fűtőgáz/komprimált földgáz Nyomásviszony átlag ábra webcím: 2

21 Qükomp [GJ/hó] Qüfűtő [GJ/hó] Vkomp [Nm3/hó] Vfűtő [Nm3/hó] FGSZ Zrt 217, Városföld VA+VB kompresszorállomás: A komprimált földgáz és fűtőgáz gáztechnikai normáltérfogatának havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217, Városföld VA+VB kompresszorállomás: A komprimált földgáz és fűtőgáz tüzelőhőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz webcím: 21

22 ETM [GJ/GJ], [MWh/MWh] nyomásviszony Qekomp [MWh/hó] Qefűtő [MWh/hó] FGSZ Zrt 217, Városföld VA+VB kompresszorállomás: A komprimált földgáz és fűtőgáz égéshőjének havi mennyisége Tengelycím Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217 Városföld kompresszorállomás VA+VB: A földgáz-komprimálás havi ETM-je és átlagos nyomásviszonya 6,E-3 5,E-3 4,E-3 3,E-3 2,E-3 1,E-3,E+ 1,6 1,4 1,2 1,8,6,4,2 GT fűtőgáz/komprimált földgáz Nyomásviszony átlag ábra webcím: 22

23 Qükomp [GJ/hó] Qüfűtő [GJ/hó] Vkomp [Nm3/hó] Vfűtő [Nm3/hó] FGSZ Zrt 217, Városföld VD kompresszorállomás: A komprimált földgáz és fűtőgáz gáztechnikai normáltérfogatának havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217 Városföld VD kompresszorállomás: A komprimált földgáz és fűtőgáz tüzelőhőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz webcím: 23

24 ETM [GJ/GJ], [MWh/MWh] nyomásviszony Qekomp [MWh/hó] Qefűtő [MWh/hó] FGSZ Zrt 217, Városföld VD kompresszorállomás: A komprimált földgáz és fűtőgáz égéshőjének havi mennyisége Komprimált földgáz Gázturbina fűtőgáz FGSZ Zrt 217 Városföld kompresszorállomás VD: A földgáz-komprimálás havi ETM-je és nyomásviszonya 1,6E-2 1,4E-2 1,2E-2 1,E-2 8,E-3 6,E-3 4,E-3 2,E-3,E+ 1,8 1,6 1,4 1,2 1,8,6,4,2 GT fűtőgáz/komprimált földgáz Nyomásviszony átlag ábra webcím: 24

25 Qü [GJ/hó] V [Nm3/hó] FGSZ Zrt 217: A kompresszorállomásokon szállított földgáz gáztechnikai normáltérfogatának havi mennyisége 2,5E+9 2E+9 1,5E+9 1E+9 5 Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) FGSZ Zrt 217: A kompresszorállomásokon szállított földgáz tüzelőhőjének havi mennyisége Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) webcím: 25

26 Qe [MWhü/hó] 3 FGSZ Zrt 217: A kompresszorállomásokon szállított földgáz égéshőjének havi mennyisége Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) ábra webcím: 26

27 Qü [GJ/hó] V [Nm3/hó] FGSZ Zrt 217: A kompresszorállomásokon felhasznált fűtőgáz gáztechnikai normáltérfogatának havi mennyisége Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) 3 FGSZ Zrt 217: A kompresszorállomásokon felhasznált fűtőgáz tüzelőhőjének havi mennyisége Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) webcím: 27

28 Qe [MWh/hó] FGSZ Zrt 217: A kompresszorállomásokon felhasznált fűtőgáz égéshőjének havi mennyisége Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) ábra webcím: 28

29 V komprimált/v szállított FGSZ Zrt 217: A kompresszorállomásokon komprimált és szállított földgáz gáztechnikai normáltérfogatának részaránya 1,2 1,,8,6,4,2, Báta Beregdaróc (Ká1+Ká2) Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld (VA+VB+VD) ábra webcím: 29

30 qü [GJü/GJü], q2 [MWhü/MWhü] 9,E-3 8,E-3 7,E-3 6,E-3 5,E-3 4,E-3 3,E-3 2,E-3 1,E-3,E+ FGSZ Zrt 217: A földgáz-komprimálás együttes rendszerszintű ETM-je, fajlagos tüzelőhő- és égéshő-felhasználása Tüzelőhő Égéshő ábra webcím: 3

31 Qü [GJ/hó] V15 [Nm3/hó] 25 FGSZ Zrt 217, kompresszorállomások: A kompresszor-fűtőgáz felmelegítéséhez felhasznált földgáz gáztechnikai nomáltérfogatának havi mennyisége Beregdaróc Mosonmagyaróvár Nemesbikk FGSZ Zrt 217, kompresszorállomások: A kompresszor-fűtőgáz felmelegítéséhez felhasznált földgáz tüzelőhőjének havi mennyisége Beregdaróc Mosonmagyaróvár webcím: 31

32 ETMQ Qe [MWh/hó] FGSZ Zrt 217, kompresszorállomások: A kompresszor-fűtőgáz felmelegítéséhez felhasznált földgáz égéshőjének havi mennyisége Beregdaróc Mosonmagyaróvár FGSZ Zrt 217, kompresszorállomások: A kompresszor-fűtőgáz felmelegítésének havi energia-teljesítmény mutatója 1,4E-2 1,2E-2 1,E-2 8,E-3 6,E-3 4,E-3 2,E-3,E+ Beregdaróc [GJ/GJ] Mosonmagyaróvár [GJ/GJ] Beregdaróc [MWh/MWh] Mosonmagyaróvár [MWh/MWh] ábra webcím: 32

33 M [t CO2/hó] FGSZ Zrt 217: A kompresszorállomások együttes havi CO2-kibocsátása Kompresszor fűtőgáz Fűtőgáz felmelegítés Lefúvatás (CH4/CO2=19] ábra webcím: 33

34 2.1.2 Villamosenergia-felhasználás FGSZ Zrt Az FGSZ Zrt 217-ben 12.56,257 MWhe/a villamos energiát használt fel, aminek számított primerenergia-felhasználása a hazai villamosenergia-rendszerben ( = ( 1 v) =,4*(1-,6)=,376) MWhü/a volt és 471 tco 2 /a számított szén-dioxid kibocsátással járt (a hazai VER fajlagos CO 2 kibocsátása,375 tco 2 /MWhe). 76 mérőhelyen az áramszolgáltató 15 percenként méri az aktuális villamosenergia-felhasználást valamint 24 fogyasztási profil alapján meghatározza a felhasználást. Közel 3 helyen többékevésbé havi rendszerességgel leolvassák az előző havi fogyasztást. Ennek megfelelően a 217. évi havi villamosenergia-felhasználást a ábra szemlélteti a rendelkezésünkre állt adatok alapján. A profilos fogyasztók 217. évi havi felhasználásának adatai elég problémásak, illetve sok helyen le sem lehet olvasni a mérőállást, ezért hiányosak az adatok ( ábra). Viszont tervben van véve egy olyan fejlesztés, aminek eredményeként közvetlenül az OTR-be kerülnének be a mérőállások leolvasott adatai. Az évi villamosenergia-felhasználás megoszlását az információ alapján, ill. a fogyasztócsoportok közötti megosztását szemlélteti a ábra. Mivel a régiós telephelyek fogyasztási helyein nincs minden fogyasztó külön-külön mérve, ezért a teljesítmények arányában van meghatározva a költséghelyenkénti szétosztás ( ábra). A kompresszorállomásokon is tovább van osztva a villamosenergia-felhasználás, és ez magyarázza a jelentős eltérést az áramszolgáltató által mért és az FGSZ Zrt évi összesítő táblázatának adatai között. Az SGS audit során is felmerült, hogy milyen megfontolások/mérések alapján van megosztva a kompresszorállomások felhasználása. Javaslat Az SGS audit során is megfogalmazódott, hogy egyhetes méréssel meg kell határozni a kompresszorállomások fogyasztóinak villamosenergia-felhasználását hideg téli és nyári meleg napokon, mert a névleges teljesítménytől jóval kisebbek a tényleges órás teljesítmények az az üzemi tapasztalatok alapján. Jelentős a katódos védelem évi villamosenergia-felhasználása. Javasoljuk, hogy a katódos energia-teljesítmény mutatójának mértékegységét változtassuk meg ETM kate = Felhasznált villamos energia Régi+ új csővezeték külső felülete [kwhe/m2 a], ahol a régi és új csővezeték külső felületkezelése eltér egymástól és az újabb technológiával kezelt felületek kisebb fajlagos villamosenergia-felhasználással járnak. Meg lehet-e határozni E t webcím: 34

35 e két felületet és módszertant kidolgozni a jövőre. Meg kell ismerni a villamosenergiafelhasználás megosztásának elvét, részarányát, a csővezetékek nyilvántartását! Katódos védelem A védendő csővezeték mellett mesterséges anódokat létesítenek, s olyan áramkört hoznak létre, amelyben a kisfeszültségű egyenáram a mesterséges anódtól a csővezeték felé halad. Ennek következtében elektromos áram a védendő csővezeték felületéről nem lép ki, így megszűnik a fémion-kilépés, elvándorlás, azaz az elektrokémiai korrózió. A védőáramot külső áramforrás, nagyfeszültségű távvezeték váltakozó áramának letranszformálása, egyenirányítása szolgáltatja. A pozitív sarkot a leginkább grafitból (esetleg vasból, acélból) készült anódhoz, a negatív sarkot a csővezetékhez kapcsolják. Javaslat A katódos védelem villamosenergia-felhasználását (kwhe/a) a védendő csővezeték külső felületéhez érdemes viszonyítani. Van-e olyan adat, hogy a cserélt csővezeték mekkora felületet érintett, ill. az újabb csővezeték bevonata, kezelt felülete milyen mértékben csökkentheti a a katódos védelem fajlagos villamosenergia-felhasználást (kwhe/m 2 a]? Elvileg összefügg a talaj nedvességtartalmával, évi csapadékmennyiséghez viszonyítani? webcím: 35

36 E [kwh/hó] E [kwh/hó] FGSZ Zrt 217: A havi villamosenergia-felhasználás megoszlása (mértleolvasott) Áramszolgáltató mért Áramszolgáltató profil alapján Leolvasott (részleges) ábra FGSZ Zrt 217: A régiós telephelyek havi részleges leolvasott villamosenergiafelhasználása Régiós telephely Hajdúszoboszló Miskolc Kecskemét Kápolnásnyék Gellénháza Vecsés ábra webcím: 36

37 FGSZ Zrt 217: Az évi villamosenergia-felhasználás (1256,257 MWhe/a) megoszlása az információ alapján 23% Áramszolgáltató mért Áramszolgáltató profil alapján 2% 55% Leolvasott (részleges) Eltérés 2% FGSZ Zrt 217: Az évi villamosenergia-felhasználás (1256,257 MWh/a) megosztása a fogyasztócsoportok között 11% % 13% 3% 34% Vezetékszakasz Gázátadó állomások Csomópontok Kompresszorállomások 1% Szagosítás Katódállomások 27% 11% Továbbszámlázás Távközlés Üzemközpont ábra webcím: 37

38 E [kwh/a] FGSZ Zrt 217: A régiós telephelyek évi villamosenergia-felhasználásának megosztása fogyasztócsoportok szerint Régiós telephely Vezetékszakasz Gázátadó Csomópont Kompresszorállomás Szagosítás Egyedi katódállomás Technológiai katód Továbbszámlázás Távközlés Üzemközpont ábra Kompresszorállomások A kompresszorállomáson felhasznált villamos energia (technológia, egyéb) jelenlegi havi, évi energia-teljesítmény mutatója ETM E = kompresszorállomáson felhasznált villamos energia kompresszprállomáson szállított földgáz primerenergiája [kwhe/gjü], [MWhe/MWhü]. A nagy és főleg a kis üzemidejű kompresszorállomásokon a komprimált földgáznál jobb viszonyítás alap a szállított földgáz, ezért a felhasznált villamos energia mennyiségét a szállított földgáz primerenergiájához viszonyítjuk. Az egyes kompresszorállomások havi villamosenergia-felhasználását a ábra szemlélteti. webcím: 38

39 E [kwhe/hó] FGSZ Zrt 217: A kompresszorállomásokon felhasznált villamos energia havi mennyisége [áramszolgáltatók] Báta Beregdaróc Hajdúszoboszló Mosonmagyaróvár Nemesbikk Városföld ábra Az egyes kompresszorállomásokon szállított földgáz tüzelőhőre, ill. égéshőre vetített fajlagos villamosenergia-felhasználását a ábra, míg a kompresszorállomásokon szállított földgáz együttes fajlagos villamosenergia-felhasználást a ábra mutatja. webcím: 39

40 eq [kwhe/gjü] eq [MWhe/MWhü] eq [kwhe/gjü] eq [MWhe/MWhü] FGSZ Zrt 217, Báta kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása,8,7,6,5,4,3,2,1, 2,5E-4 2,E-4 1,5E-4 1,E-4 5,E-5,E+ Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] FGSZ Zrt 217, Beregdaróc kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása,25,2,15,1,5, 8,E-5 7,E-5 6,E-5 5,E-5 4,E-5 3,E-5 2,E-5 1,E-5,E+ Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] webcím: 4

41 eq [kwhe/gjü] eq [MWhe/MWhü] eq [kwhe/gjü] eq [MWhe/MWhü] FGSZ Zrt 217, Hajdúszoboszló kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása,14,12,1,8,6,4,2, 4,5E-4 4,E-4 3,5E-4 3,E-4 2,5E-4 2,E-4 1,5E-4 1,E-4 5,E-5,E+ Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] FGSZ Zrt 217, Mosonmagyaróvár kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása,7,6,5,4 2,5E-5 2,E-5 1,5E-5,3,2,1, 1,E-5 5,E-6,E+ Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] webcím: 41

42 eq [kwhe/gjü] eq [MWhe/MWhü] eq [kwhe/gjü] eq [MWhe/MWhü] FGSZ Zrt 217, Nemesbikk kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása,45,4,35,3,25,2,15,1,5, 1,4E-5 1,2E-5 1,E-5 8,E-6 6,E-6 4,E-6 2,E-6,E+ Tengelycím Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] FGSZ Zrt 217, Városföld kompresszorállomás: A szállított földgáz fajlagos villamosenergia-felhasználása 7, 6, 5, 4, 3, 2, 1,, 2,5E-2 2,E-2 1,5E-2 1,E-2 5,E-3,E+ Tengelycím Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] ábra webcím: 42

43 eq [kwhe/gjü] eq [MWhe/MWhü] FGSZ Zrt 217, kompresszorállomások: A szállított földgáz fajlagos villamosenergia-felhasználása,14,12,1,8,6,4,2, 4,5E-5 4,E-5 3,5E-5 3,E-5 2,5E-5 2,E-5 1,5E-5 1,E-5 5,E-6,E+ Tüzelőhőre [kwhe/gjü] Égéshőre [MWhe/MWhü] ábra 2-2. táblázat: A kompresszorállomások és a rendszer 217. évi ETM E mutatója Kompresszorállomás kwhe/gjü MWhe/MWhü Báta,132 4,29E-5 Beregdaróc,44 1,55E-5 Mosonmagyaróvár,31 9,92E-6 Hajdúszoboszló,65 2,11E-4 Nemesbikk,319 1,4E-4 Városföld,192 6,25E-5 Kompresszorállomások együtt,63 2,15E-5 Javaslat Az SGS energetikai audit megállapítása alapján a havi adatbázisban meg kell jeleníteni a legmelegebb és leghidegebb nap órás villamos teljesítményprofilját. Ehhez szükséges az alábbi mérés! A kompresszorállomásokra egy téli (hideg) és egy nyári (meleg) nap, időszak (néhány nap) jellemző villamos teljesítményprofilját meg kell határozni, hogy a nagyobb villamos fogyasztók tényleges teljesítménye, fogyasztása rendelkezésre álljon (például , ábra nagyobb fogyasztókra felbontva. webcím: 43

44 FGSZ Zrt, Beregdaróc kompresszorállomás, 217: Az év legmelegebb és leghidegebb napjának villamos teljesítményprofilja Teljesítmény, kwe Idő, óra leghidegebb nap legmelegebb nap ábra FGSZ Zrt, Mosonmagyaróvár kompresszorállomás, 217: Az év legmelegebb és leghidegebb napjának villamos teljesítményprofilja Teljesítmény, kwe leghidegebb nap Idő, óra legmelegebb nap ábra webcím: 44

45 2.2 GÁZÁTADÓ ÁLLOMÁSOK Földgázfelhasználás Az átadásra kerülő földgáz felmelegítésének (technológia) jelenlegi havi, évi energiateljesítmény mutatója ETM Qü = földgáz felmelegítés primerenergia felhasználása átadott földgáz primerenergiája [GJü/GJü], [MWhü/MWhü] A megismert adatbázis alapján az adat napi szinten rendelkezésre áll, és a nagyobb gázátadó állomásokon a napi, a kisebb, nagyszámú gázátadó állomásokon a havi adatok feldolgozását javasoljuk. Az FGSZ Zrt szállítóvezetéki fogyasztóknak, ill. gázátadó állomásokon átadott földgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét a ábra mutatja. A fűtési szezon hónapjaiban (október-áprlis) a hazai felhasználás %-a, míg a nyári hónapokban (május-szeptember) %-a gázátadó állomásokon keresztül kerül a fogyasztókhoz. A gázátadó állomásokon átadott földgáz és az átadott földgáz felmelegítéséhez felhasznált földgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét valamint havi energia-teljesítmény mutatóját a ábra mutatja. Külön megnéztük azokat a gázátadó állomásokat, amelyeknél a földgáz felmelegítéséhez 35 ezer Nm 3 /a-nél több földgázt használtak fel az átadott földgáz felmelegítésére: az átadott földgáz felmelegítéséhez felhasznált földgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét a ábra, míg az átadott földgáz gáztechnikai normáltérfogatának, tüzelőhőjének és égéshőjének havi mennyiségét a ábra mutatja. A gázátadó állomásokon átadott földgáz tüzelőhőjének havi mennyiségét alapvetően a havi átlaghőmérséklet (fűtési hőigény) határozza meg ( ábra). Az összes, ill. az átadott földgáz felmelegítéséhez 35 ezer Nm 3 /a-nél nagyobb földgázfelhasználású gázátadó állomás ( ábra) valamint e gázátadó állomások 217. évi egyenkénti ETM Q mutatója ( ábra) bizonyítja, hogy ez az energia-teljesítmény mutató nem megfelelő energiahatékonysági mutató, mert minden állomásra eltérő eredményt ad a gázátadó állomásra érkező földgáz eltérő állapota, a melegítés szükségessége miatt. Ezért energiahatékonysági mutatóként az ETM Qü mutató helyett a gázátadó állomások havi átlagos hatásfokát javasoljuk az alábbi mérlegegyenlet alapján: ETM Q = η Q = ΔQ fg ΔQ v Q ü [GJ/h], webcím: 45

46 ahol a felmelegített földgáz órás hőárama ΔQ fg = V p,tρ p,t c p,t (t 2 t 1 ) = V p,tρ p,t (h 2 h 1 ) [GJ/h], ahol V p,t a felmelegített földgáz térfogatárama az érkező nyomáson, hőmérsékleten [m 3 /h], ρ p,t a földgáz sűrűsége az érkező nyomáson, hőmérsékleten, c p,t a földgáz fajhője az érkező nyomáson és hőmérsékleten, t 1 a földgáz érkező (hőcserélőbe lépő) hőmérséklete [ o C], t 2 a földgáz hőcserélőből kilépő hőmérséklete [ o C], h 1 a földgáz entalpiája az érkező (hőcserélőbe lépő) nyomáson, hőmérsékleten [kj/kg], h 2 a földgáz hőcserélőből kilépő entalpiája [kj/kg]. A földgáz felmelegített hőárama gyakorlatilag azonos a fűtési víz hőáramával ΔQ v = m vc v (t 2 t 1 ) [GJ/h], ahol m v a fűtési víz tömegárama [kg/h], c v 4,2 [kj/kgk] a víz fajhője, t 2 a hőcserélőből kilépő fűtési víz hőmérséklete [ o C], t 1 a hőcserélőbe lépő fűtési víz hőmérséklete [ o C]. A vízmelegítő kazánban földgáz tüzelőhő-árama Q ü = V üh ü [GJü/h], ahol V ü a földgáz órás normáltérfogat-árama a kazánban [Nm 3 /h], H ü a földgáz fűtőértéke [MJ/Nm 3 ]. Kondenzációs kazánnál helyes értéket a V a fizikai normáltérfogat-áram [Nm3/h] és a felső égéshő szorzata ad (igaz, ekkor nehezebben mutatható ki a hatékonyság-javulás). A rendelkezésre álló adatbázisban meg kell vizsgálni, hogy milyen jellemzőkkel lehet meghatározni a gázátadó állomásokon az átadott földgáz felmelegítésének havi átlagos hatásfokát. 2./ Az SGS energetikai audit megállapítása alapján a földgáz felmelegítését (kompresszorállomásokon és főleg gázátadó állomásokon) hatékonyabban végző kazáncserék után minden esetben be kell mutatni az előző teljes év és a cserét követő teljes év tényleges földgáz-felhasználásával az energiahatékonyság javulását összehasonlítva a tervezési adatokkal. Ezzel lehet alátámasztani az energiahatékonyság javítását! webcím: 46

47 Qü [GJ/hó] V15 [Nm3/hó] FGSZ Zrt 217, magyar földgáz-felhasználás megoszlása: A gáztechnikai normáltérfogat havi mennyisége 2E+9 1,8E+9 1,6E+9 1,4E+9 1,2E+9 1E Elosztó hálózatba átadott Szállítóvezetéki fogyasztók FGSZ Zrt 217, magyar földgáz-felhasználás megoszlása: A tüzelőhő havi mennyisége Elosztó hálózatba átadott Szállítóvezetéki fogyasztók webcím: 47

48 Qe [MWh/hó] FGSZ Zrt 217, magyar földgáz-felhasználás megoszlása: Az égéshő havi mennyisége Elosztó hálózatba átadott Szállítóvezetéki fogyasztók ábra webcím: 48

49 Qü átadott [GJ/hó] Qü melegítés [GJ/hó] V átadott [Nm3/hó] V melegítés [Nm3/hó] FGSZ Zrt 217: Az elosztó hálózatba átadott és a melegítéshez felhasznált földgáz gáztechnikai normáltérfogatának havi mennyisége 1,8E+9 1,6E+9 1,4E ,2E+9 1E Elosztó hálózatba átadott Melegítés felhasználása FGSZ Zrt 217: Az elosztó hálózatba átadott és a melegítéshez felhasznált földgáz tüzelőhőjének havi mennyisége Elosztó hálózatba átadott Melegítés felhasználása webcím: 49

50 ETM [GJ/GJ], [MWh/MWh] Qe átadott [MWh/hó] Qe melegítés [MWh/hó] FGSZ Zrt 217: Az elosztó hálózatba átadott és a melegítéshez felhasznált földgáz égéshőjének havi mennyisége Elosztó hálózatba átadott Melegítés felhasználása 1,E-3 9,E-4 8,E-4 7,E-4 6,E-4 5,E-4 4,E-4 3,E-4 2,E-4 1,E-4,E+ FGSZ Zrt 217: Az elosztó hálózatba átadott földgáz felmelegítésének havi energia-teljesítmény mutatója [GJ/GJ] [MWh/MWh] ábra webcím: 5

51 V15 [Nm3/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgázfelhasználású gázátadó állomások: A felmelegítéshez felhasznált földgáz havi mennyisége január február március április május június július augusztus szeptember október november december Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz2 Ikarusz 1 webcím: 51

52 Qü [GJ/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgáz-felhasználású gázátadó állomások: A felmelegítéshez felhasznált földgáz tüzelőhőjének havi mennyisége 12 Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz2 webcím: 52

53 Qe [MWh/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgáz-felhasználású gázátadó állomások: A felmelegítéshez felhasznált földgáz égéshőjének havi mennyisége 35 Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz ábra webcím: 53

54 V15 [Nm3/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgáz-felhasználású gázátadó állomások: Az átadott földgáz gáztechnikai normáltérfogatának havi mennyisége Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz2 Ikarusz 1 webcím: 54

55 Qü [GJ/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgáz-felhasználású gázátadó állomások: Az átadott földgáz tüzelőhőjének havi mennyisége Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz2 Ikarusz 1 webcím: 55

56 Qe [MWh/hó] FGSZ Zrt 217, az átadott földgáz felmelegítéséhez 35 enm3/a-nél nagyobb földgáz-felhasználású gázátadó állomások: Az átadott földgáz égéshőjének havi mennyisége Újkér Szombathely P3 Tatabánya P1 Székesfehérvár P4 Kápolnásnyék (Martonvásár) P2 Győr P2 Dunaújváros P7 Budatétény P2 Vecsés P7 Soroksár P8 Solymárvölgy P3 Rákospalota 2 Rákospalota 1 Kőbánya P4 Kőbánya P3 Ikarusz ábra webcím: 56

57 Qü [GJ/hó] tátlag [oc] FGSZ Zrt 217: A gázátadó állomásokon átadott földgáz havi tüzelőhőjének mennyisége és az országos havi átlaghőmérséklet Gázátadó állomások (melegítés >35 enm3/a] Havi középhőmérséklet Gázátadó állomás (melegítés <35 enm3/a) ábra webcím: 57

58 Anarcs Debrecen P1 Debrecen P2 Debrecen P3 Máriapócs TVK Hárshegy Ikarusz 1 Ikarusz2 Kőbánya P3 Kőbánya P4 Rákospalota 1 Rákospalota 2 Solymárvölgy P3 Soroksár P8 Vecsés P7 Budatétény P2 Dunaújváros P7 Győr P2 Kápolnásnyék Székesfehérvár P4 Tatabánya P1 Szombathely P3 Újkér Összes (>35 enm3/a) ETMQ [GJ/GJ], [MWh/MWh] ETMQ [GJ/GJ], [MWh/MWh] 1,2E-3 FGSZ Zrt 217, gázátadó állomások: a földgáz felmelegítésének jelenlegi energia-teljesítmény mutatója 1,E-3 8,E-4 6,E-4 4,E-4 2,E-4,E+ 35 enm3/a-nél nagyobb összes [GJ/GJ] 35 enm3/a-nél nagyobb összes [MWh/MWh] Összes gázátadó állomás [GJ/GJ] Összes gázátadó állomás [MWh/MWh] ábra FGSZ Zrt 217: A földgáz felmelegítéséhez 35 enm3/-nél nagyobb földgáz-felhasználású gázátadó állomások jelenlegi energia-teljesítmény mutatója 1,2E-2 1,E-2 8,E-3 6,E-3 4,E-3 2,E-3,E+ Gázátadó állomások [GJ/GJ] [MWh/MWh] ábra webcím: 58

59 2.2.2 Villamosenergia-felhasználás A gázátadó állomáson felhasznált villamos energia (technológia, egyéb) jelenlegi évi energiateljesítmény mutatója ETM E = gázátadó állomás villamosenergia felhasználása átadott földgáz primerenergiája [kwhe/gjü], [MWhe/MWhü] A felhasznált villamos energia a gázátadó állomás szelepeinek hajtását, irányítástechnikáját, az állomás térvilágítását, a földgázzal felmelegített víz keringtetésének valamint az épületek felhasználásának összegét tartalmazza. A gázátadó állomásokon felhasznált villamosenergia-mennyiség (217-ben kwhe/a) a továbbiakban általunk megismerendő megosztás alapján történik, ezért a gázátadó állomások évi fajlagos villamosenergia-felhasználását tudjuk csak meghatározni (az átadott földgáz tüzelőhője GJü/a, égéshője MWhü/a). ETM E =,156 [kwhe/gjü], ill. 5,6.1-5 [MWhe/MWhü]. webcím: 59

60 2.3 ÉPÜLETEK Az épületeket hét helyre, Siófok központ és hat régiós telephely iroda- és műhelyépületeire érdemes meghatározni. (Bp. Allee-ban bérelt irodák vannak, és valószínű, hogy nem éri el az épület 5 %-át, ezért nem kell tanusítani, elegendő a fűtési és hűtési hő- valamint villamosenergia-felhasználásuk rögzítése feltételezzük mérve vagy számlázva van. Az irodaépületeket és a műhelyeket elvileg külön kell vizsgálni az eltérő elvárt belső hőmérséklet miatt. Azonban a földgáztérfogat mérése egy mérőórával történik a központban és a régiós telephelyeken. Az épületek minősítése a fűtési és használati melegvíz készítés évi primerenergia-felhasználása valamint a világításra és szellőzésre felhasznált évi villamos energia primerenergiafelhasználása (a rendelet szerint q E =2,5 kwhü/kwhe) összegével történik a fűtött alapterülethez viszonyítva [kwhü/m 2 a]. Mivel nincs külön mérve a világítás és szellőzés villamosenergiafelhasználása, és a villamos energia nagyobb része a központban és a hat régiós telephelyen a technológiához tartozik (főleg üzemfelügyelet), ezért az alábbiakat javasoljuk. A központ irodaépületének és a hat üzemközpont irodaépületeinek fűtött alapterületére számítással meg kell becsülni a fűtés (és hmv) fajlagos primerenergia-felhasználását a fűtési szezon átlagos környezeti hőmérsékletére ETM f Qüi év + hmv = [kwhü/m 2 a], A ahol Qüi a központ, ill. a regionális telephelyek havi átlaghőmérséklet alapján számított havi év földgáz primerenergia-felhasználásának [kwhü/hó] összege, A fűtött alapterület [m 2 ]. Javaslat Mivel nem áll rendelkezésre az irodaépületek fűtési és hűtési hőszükségelete, ezért javasoljuk az irodaépületek rétegszerkezetének felmérését és a TNM rendelet alapján tanúsítását annak figyelembe vételével, hogy minimális vagy nincs a hmv felhasználás. Érdemes a helyiségek elvárt hőmérséklete (pl. szerverterem) alapján egy számított referenciaérték rögzítése, amelyet a fűtési szezon (okt. 15-ápr. 15) közti statisztikai átlaghőmérséklete alapján t kfsz =4 o C értékhez érdemes viszonyítani. Viszont között inkább a fűtési napok ( kn t 12 o C) száma a mérvadó, ami kb. 16 nap a fűtési szezon korábbi 182 napjával szemben. A különböző évek korrekcióját az utóbbi 27 évre érdemes elvégezni. A havi fűtési és hmv készítés primerenergia-felhasználása mellé érdemes rögzíteni a havi átlaghőmérsékletet és szórását. webcím: 6

61 A központ és a hat regionális telephely a villamos energiát üzemfelügyeletre és gyártási, karbantartási tevékenységre (technológia), ill. légkondicionálásra, világításra használja, így a központ és a hat regionális telephely fajlagos villamosenergia-felhasználása ETM E Ei = év A [kwhe/m 2 a], ahol Ei a központ, ill. a regionális telephelyek havi villamosenergia-felhasználása év [kwhe/hó], A fűtött, hűtött, viszonyított alapterület [m 2 ]. A havi átlaghőmérséklet±szórás alapján becsülhető a légkondicionálás villamosenergia-felhasználása is. A villamos energia megosztását a technológia (szerverterem, gyártás, karbantartás) és az irodaépület (világítás, légkondicionálás, hmv) között egyelőre becsléssel lehet csak megosztani. webcím: 61

62 2.4 GÉPJÁRMŰVEK Az üzemanyag-felhasználást folyamatosan gyűjtik (tankolás csak a MOL kutaknál), de a végenergia-felhasználás nagyságrendje alapján (lásd 1. diagram) elegendőnek tartjuk az éves üzemanyag-felhasználás nyilvántartását. A gépjárműflotta évi üzemanyag-fogyasztásának energia-teljesítmény mutatója a havi benzin, ill. gázolaj felhasználásból és a havi megtett távolságból összegezhető ETM vb = év V üb vagy L bi év 1 ETM Qüb = év Q üb L ib év 1 ill. ETM vg = év V üg L gj év 1 ill. ETM Qüg = év Q üg L ig év 1 [liter/1 km], [MJ/1 km] ahol az üzemanyag havi tüzelőhője (Q ü ) a felhasznált benzin (V üb ) vagy gázolaj (V üg ) térfogatának [liter/hó] és a benzin fűtőértékének H üb 35,69 [MJü/liter]=9,914 [kwhü/liter] (H üb 43 MJ/kg, ρ üb,7475 [kg/liter]) szorzata, ill. a gázolaj havi primerenergiája a felhasznált térfogatának [liter/hó] és a fűtőértékének H 35,69 [MJü/liter]=9,914 [kwhü/liter] (H üg 43 üg MJ/kg, ρ üg,83 [kg/liter]) szorzata, L i a gépjárműflotta havi futott [km/hó] vagy 1 km-el osztott távolsága [(km/1)/hó]. A bennin fajlagos széndioxid-kibocsátása,63 t CO 2 /GJü, a gázolajé,7 t CO 2 /GJü. A régiós telephelyeken felhasznált üzemanyag évi térfogatát a , tüzelőhőjét , évi fajlagos üzemanyag-felhasználását a ábra szemlélteti. A régiós telephelyek üzemanyagának évi széndioxid-kibocsátását a ábra mutatja. webcím: 62
