TELEPÍTÉSI ÉS FELHASZNÁLÓI SEGÉDLET GSM-4

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "TELEPÍTÉSI ÉS FELHASZNÁLÓI SEGÉDLET GSM-4"

Átírás

1 TELEPÍTÉSI ÉS FELHASZNÁLÓI SEGÉDLET GSM-4

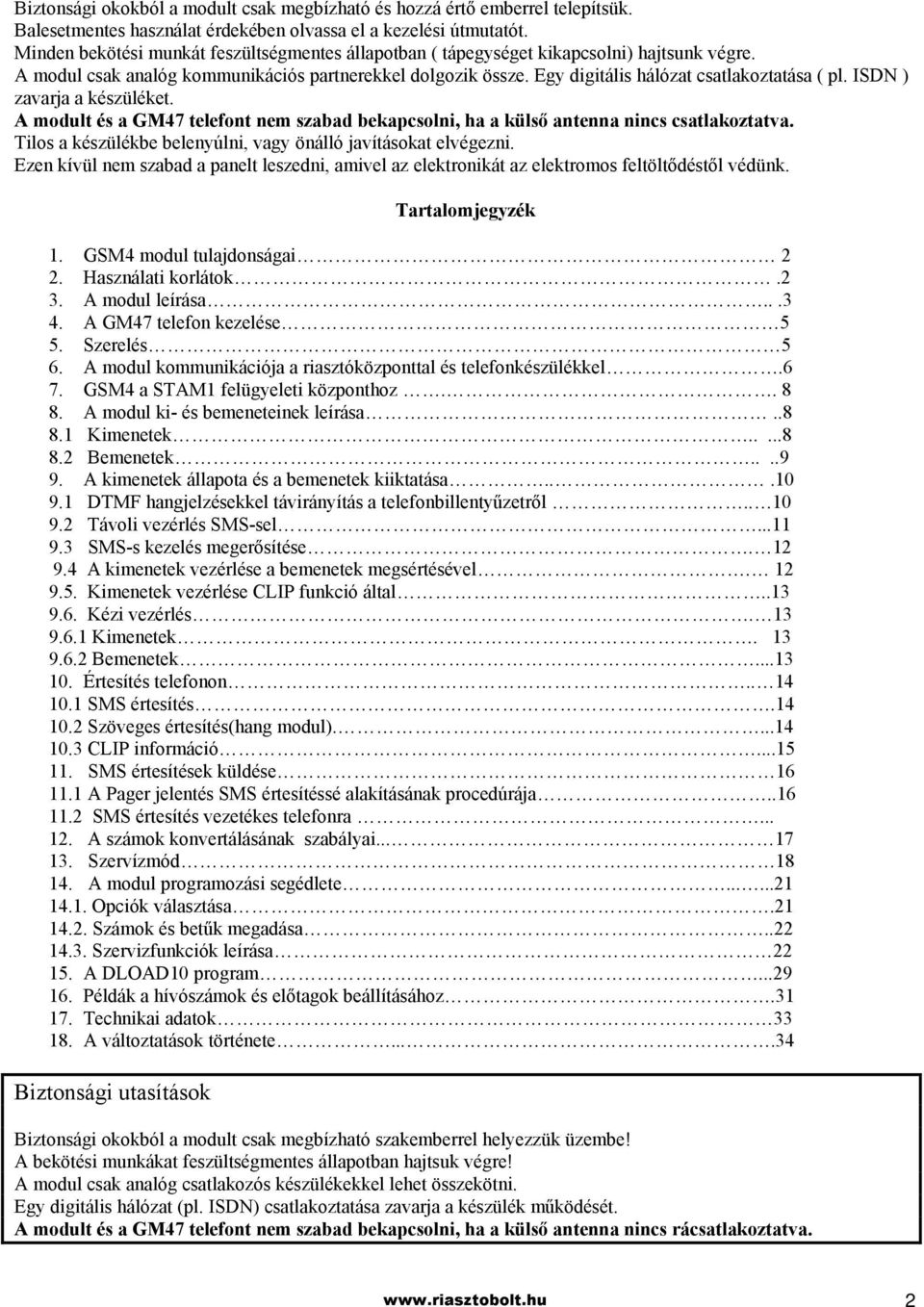

2 Biztonsági okokból a modult csak megbízható és hozzá értő emberrel telepítsük. Balesetmentes használat érdekében olvassa el a kezelési útmutatót. Minden bekötési munkát feszültségmentes állapotban ( tápegységet kikapcsolni) hajtsunk végre. A modul csak analóg kommunikációs partnerekkel dolgozik össze. Egy digitális hálózat csatlakoztatása ( pl. ISDN ) zavarja a készüléket. A modult és a GM47 telefont nem szabad bekapcsolni, ha a külső antenna nincs csatlakoztatva. Tilos a készülékbe belenyúlni, vagy önálló javításokat elvégezni. Ezen kívül nem szabad a panelt leszedni, amivel az elektronikát az elektromos feltöltődéstől védünk. Tartalomjegyzék 1. GSM4 modul tulajdonságai 2 2. Használati korlátok.2 3. A modul leírása A GM47 telefon kezelése 5 5. Szerelés 5 6. A modul kommunikációja a riasztóközponttal és telefonkészülékkel.6 7. GSM4 a STAM1 felügyeleti központhoz A modul ki- és bemeneteinek leírása Kimenetek Bemenetek A kimenetek állapota és a bemenetek kiiktatása DTMF hangjelzésekkel távirányítás a telefonbillentyűzetről Távoli vezérlés SMS-sel SMS-s kezelés megerősítése A kimenetek vezérlése a bemenetek megsértésével Kimenetek vezérlése CLIP funkció által Kézi vezérlés Kimenetek Bemenetek Értesítés telefonon SMS értesítés Szöveges értesítés(hang modul) CLIP információ SMS értesítések küldése A Pager jelentés SMS értesítéssé alakításának procedúrája SMS értesítés vezetékes telefonra A számok konvertálásának szabályai Szervízmód A modul programozási segédlete Opciók választása Számok és betűk megadása Szervizfunkciók leírása A DLOAD10 program Példák a hívószámok és előtagok beállításához Technikai adatok A változtatások története Biztonsági utasítások Biztonsági okokból a modult csak megbízható szakemberrel helyezzük üzembe! A bekötési munkákat feszültségmentes állapotban hajtsuk végre! A modul csak analóg csatlakozós készülékekkel lehet összekötni. Egy digitális hálózat (pl. ISDN) csatlakoztatása zavarja a készülék működését. A modult és a GM47 telefont nem szabad bekapcsolni, ha a külső antenna nincs rácsatlakoztatva. 2

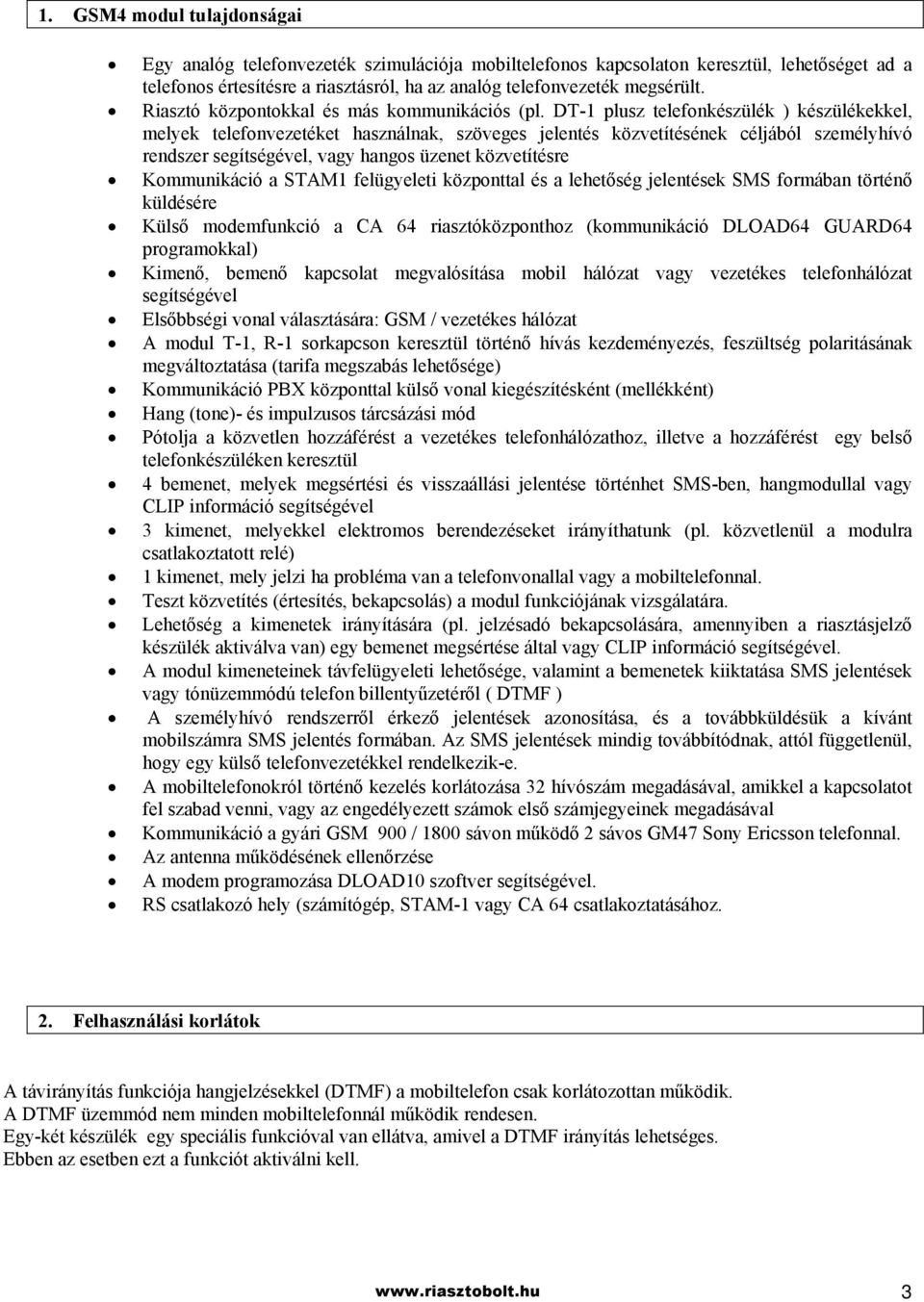

3 1. GSM4 modul tulajdonságai Egy analóg telefonvezeték szimulációja mobiltelefonos kapcsolaton keresztül, lehetőséget ad a telefonos értesítésre a riasztásról, ha az analóg telefonvezeték megsérült. Riasztó központokkal és más kommunikációs (pl. DT-1 plusz telefonkészülék ) készülékekkel, melyek telefonvezetéket használnak, szöveges jelentés közvetítésének céljából személyhívó rendszer segítségével, vagy hangos üzenet közvetítésre Kommunikáció a STAM1 felügyeleti központtal és a lehetőség jelentések SMS formában történő küldésére Külső modemfunkció a CA 64 riasztóközponthoz (kommunikáció DLOAD64 GUARD64 programokkal) Kimenő, bemenő kapcsolat megvalósítása mobil hálózat vagy vezetékes telefonhálózat segítségével Elsőbbségi vonal választására: GSM / vezetékes hálózat A modul T-1, R-1 sorkapcson keresztül történő hívás kezdeményezés, feszültség polaritásának megváltoztatása (tarifa megszabás lehetősége) Kommunikáció PBX központtal külső vonal kiegészítésként (mellékként) Hang (tone)- és impulzusos tárcsázási mód Pótolja a közvetlen hozzáférést a vezetékes telefonhálózathoz, illetve a hozzáférést egy belső telefonkészüléken keresztül 4 bemenet, melyek megsértési és visszaállási jelentése történhet SMS-ben, hangmodullal vagy CLIP információ segítségével 3 kimenet, melyekkel elektromos berendezéseket irányíthatunk (pl. közvetlenül a modulra csatlakoztatott relé) 1 kimenet, mely jelzi ha probléma van a telefonvonallal vagy a mobiltelefonnal. Teszt közvetítés (értesítés, bekapcsolás) a modul funkciójának vizsgálatára. Lehetőség a kimenetek irányítására (pl. jelzésadó bekapcsolására, amennyiben a riasztásjelző készülék aktiválva van) egy bemenet megsértése által vagy CLIP információ segítségével. A modul kimeneteinek távfelügyeleti lehetősége, valamint a bemenetek kiiktatása SMS jelentések vagy tónüzemmódú telefon billentyűzetéről ( DTMF ) A személyhívó rendszerről érkező jelentések azonosítása, és a továbbküldésük a kívánt mobilszámra SMS jelentés formában. Az SMS jelentések mindig továbbítódnak, attól függetlenül, hogy egy külső telefonvezetékkel rendelkezik-e. A mobiltelefonokról történő kezelés korlátozása 32 hívószám megadásával, amikkel a kapcsolatot fel szabad venni, vagy az engedélyezett számok első számjegyeinek megadásával Kommunikáció a gyári GSM 900 / 1800 sávon működő 2 sávos GM47 Sony Ericsson telefonnal. Az antenna működésének ellenőrzése A modem programozása DLOAD10 szoftver segítségével. RS csatlakozó hely (számítógép, STAM-1 vagy CA 64 csatlakoztatásához. 2. Felhasználási korlátok A távirányítás funkciója hangjelzésekkel (DTMF) a mobiltelefon csak korlátozottan működik. A DTMF üzemmód nem minden mobiltelefonnál működik rendesen. Egy-két készülék egy speciális funkcióval van ellátva, amivel a DTMF irányítás lehetséges. Ebben az esetben ezt a funkciót aktiválni kell. 3

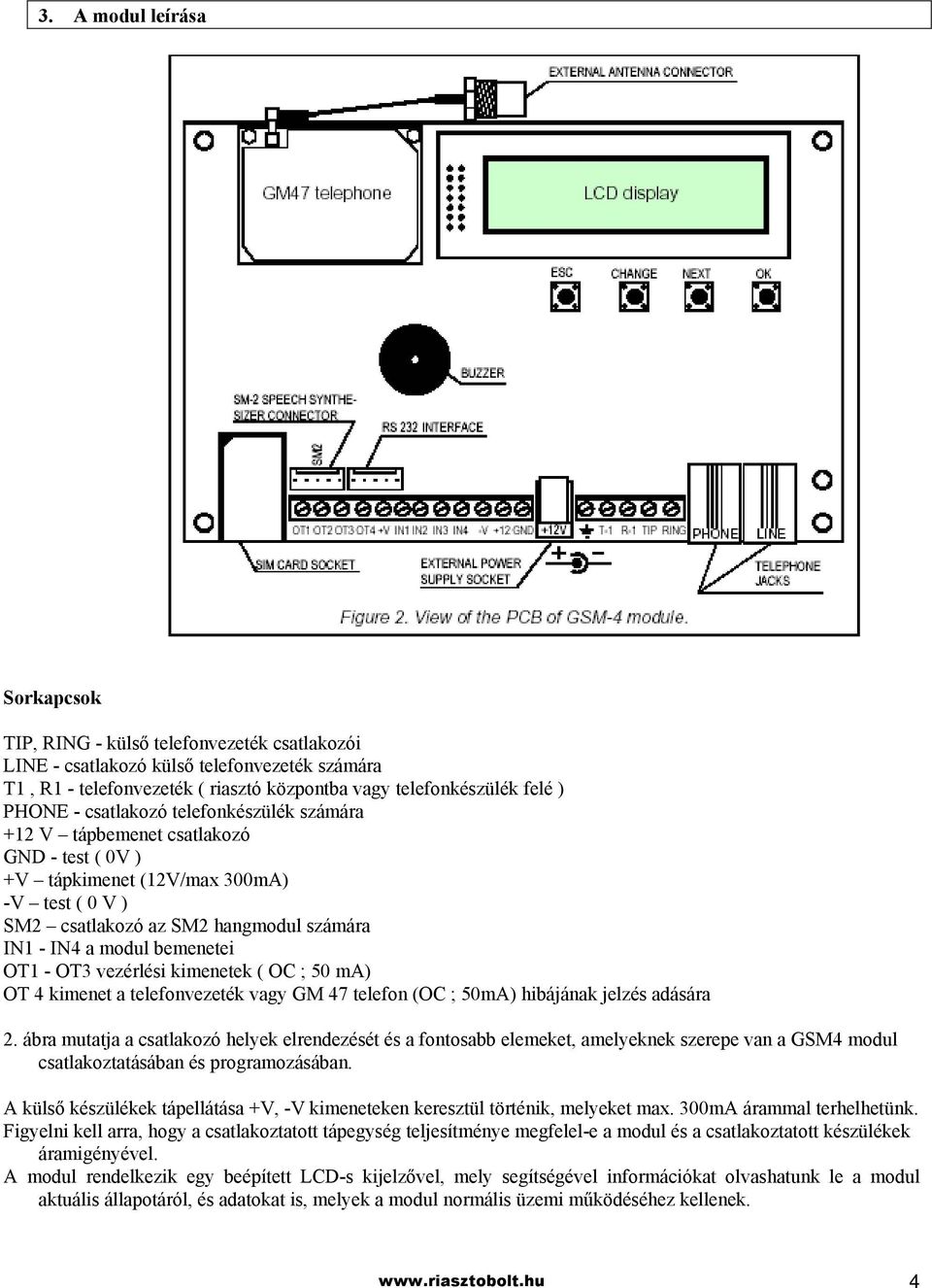

4 3. A modul leírása Sorkapcsok TIP, RING - külső telefonvezeték csatlakozói LINE - csatlakozó külső telefonvezeték számára T1, R1 - telefonvezeték ( riasztó központba vagy telefonkészülék felé ) PHONE - csatlakozó telefonkészülék számára +12 V tápbemenet csatlakozó GND - test ( 0V ) +V tápkimenet (12V/max 300mA) -V test ( 0 V ) SM2 csatlakozó az SM2 hangmodul számára IN1 - IN4 a modul bemenetei OT1 - OT3 vezérlési kimenetek ( OC ; 50 ma) OT 4 kimenet a telefonvezeték vagy GM 47 telefon (OC ; 50mA) hibájának jelzés adására 2. ábra mutatja a csatlakozó helyek elrendezését és a fontosabb elemeket, amelyeknek szerepe van a GSM4 modul csatlakoztatásában és programozásában. A külső készülékek tápellátása +V, -V kimeneteken keresztül történik, melyeket max. 300mA árammal terhelhetünk. Figyelni kell arra, hogy a csatlakoztatott tápegység teljesítménye megfelel-e a modul és a csatlakoztatott készülékek áramigényével. A modul rendelkezik egy beépített LCD-s kijelzővel, mely segítségével információkat olvashatunk le a modul aktuális állapotáról, és adatokat is, melyek a modul normális üzemi működéséhez kellenek. 4

5 Az első sorban a kijelzőn ( alap állapotban ) a következő adatokat olvashatjuk le: A telefonvezeték állapota, a GM47 telefon állapota, az antennán keresztül fogadott jel jelszintje (0-4) és a modul be- és kimeneteinek állapota Mind a beérkező, mind az elküldött modem adatokat kiírja. ( R és W szimbólum ). Az antenna szimbólum villog, ha a GM47 a GSM bázisállomással kapcsolatban van.(vezetékes telefonos kapcsolat alatt is) A 2. sorban a modul aktuális állapotáról olvashatunk le információkat. (pl. kapcsolat létrehozás Nincs vonal, SMS fogadás, a választott hívószám, stb.) Figyelem: A nincs vonal felirat akkor jelenik meg, ha a TIP és RING sorkapcsokra vagy a LINE csatlakozóra nincs telefon csatlakoztatva Ezt a kijelzést a főmenüben a telefon hiba megjelenítés opcióval tudjuk kikapcsolni. A GSM 47 telefon addig nem kezdi el a tárcsázást, amíg az antenna jelszintje 0. A be- és kimenetek állapotai felváltva ( 2s / 2s ) vannak kiírva a kijelző felső sorának utolsó 4 karakterében (balról jobbra) a következő szimbólumokkal. 1. táblázat BEMENET KIMENET KIJELZÉS i l b o O ÉRTELMEZÉS normál állapot Szakadás Kiiktatva normál állapot Aktív A bemenet normál állapotban az állapot megfelel a szerviz funkcióban megadott bemeneti típusnak (NO,NC) A bemenet szakadásban a bemenet egy időre, (azonos a bemeneti érzékenységi idővel) átvált az ellenkező állapotba. Bemenet kiiktatva a modul nem felügyeli a bemenetnek az állapotát A kimenet alapállapota a kimenet nincs testre (-) húzva A kimenet aktív - a kimenet a testre (-) van húzva A kimenet állapotjelzőjén az O vagy a o villog azt jelenti, hogy a kimenet monostabil üzemmódban (a szervizfunkcióban meghatározott időig) dolgozik Az SMS értesítések jelentései a következő módon jelennek meg a modul kijelzőjén: SMS küldés - ez a kiírás a GM47 telefonról történő SMS értesítés elküldése után jelenik meg. ( n=1 4 a hívószám, amire elküldi az SMS-értesítést ) SMS érkezett a modulba előre beprogramozott jelszó SMS-be való érkezése után jelenik meg a fenti kiírás Rossz SMS érkezett ez a kiírás akkor jelenik meg, ha az SMS-ben nincs jelszó A kijelző mezője alatt 4 billentyű (gomb) található, amelyek a modul programozására és a modul be- és kimenetének manuális vezérlésére szolgálnak. BILLENTYŰ ÉRTELMEZÉS 1 Esc LÉPJ VISSZA 2 Change CSERÉLD 3 Next KÖVETKEZŐ 4 OK RENDBE 5

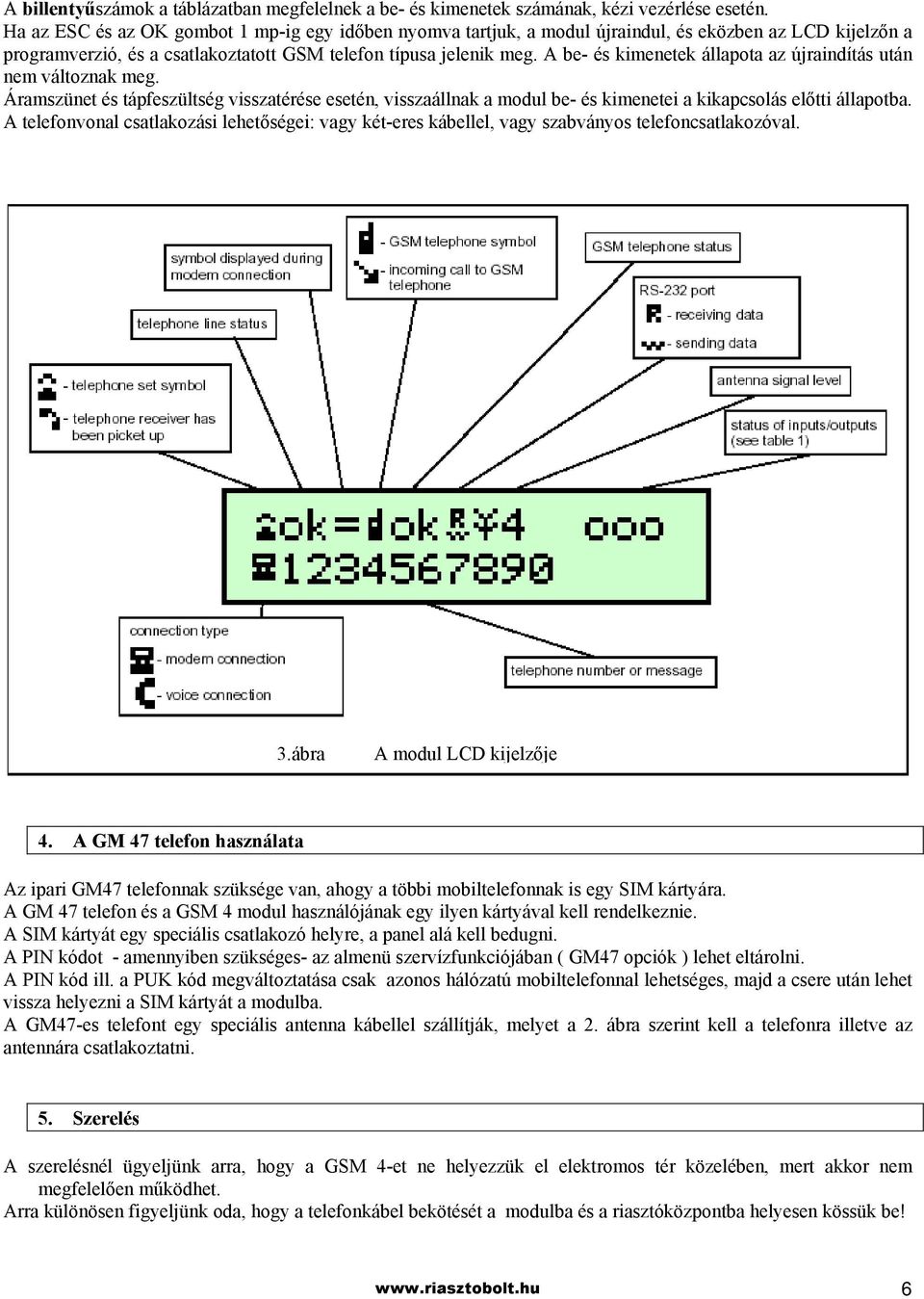

6 A billentyűszámok a táblázatban megfelelnek a be- és kimenetek számának, kézi vezérlése esetén. Ha az ESC és az OK gombot 1 mp-ig egy időben nyomva tartjuk, a modul újraindul, és eközben az LCD kijelzőn a programverzió, és a csatlakoztatott GSM telefon típusa jelenik meg. A be- és kimenetek állapota az újraindítás után nem változnak meg. Áramszünet és tápfeszültség visszatérése esetén, visszaállnak a modul be- és kimenetei a kikapcsolás előtti állapotba. A telefonvonal csatlakozási lehetőségei: vagy két-eres kábellel, vagy szabványos telefoncsatlakozóval. 3.ábra A modul LCD kijelzője 4. A GM 47 telefon használata Az ipari GM47 telefonnak szüksége van, ahogy a többi mobiltelefonnak is egy SIM kártyára. A GM 47 telefon és a GSM 4 modul használójának egy ilyen kártyával kell rendelkeznie. A SIM kártyát egy speciális csatlakozó helyre, a panel alá kell bedugni. A PIN kódot - amennyiben szükséges- az almenü szervízfunkciójában ( GM47 opciók ) lehet eltárolni. A PIN kód ill. a PUK kód megváltoztatása csak azonos hálózatú mobiltelefonnal lehetséges, majd a csere után lehet vissza helyezni a SIM kártyát a modulba. A GM47-es telefont egy speciális antenna kábellel szállítják, melyet a 2. ábra szerint kell a telefonra illetve az antennára csatlakoztatni. 5. Szerelés A szerelésnél ügyeljünk arra, hogy a GSM 4-et ne helyezzük el elektromos tér közelében, mert akkor nem megfelelően működhet. Arra különösen figyeljünk oda, hogy a telefonkábel bekötését a modulba és a riasztóközpontba helyesen kössük be! 6

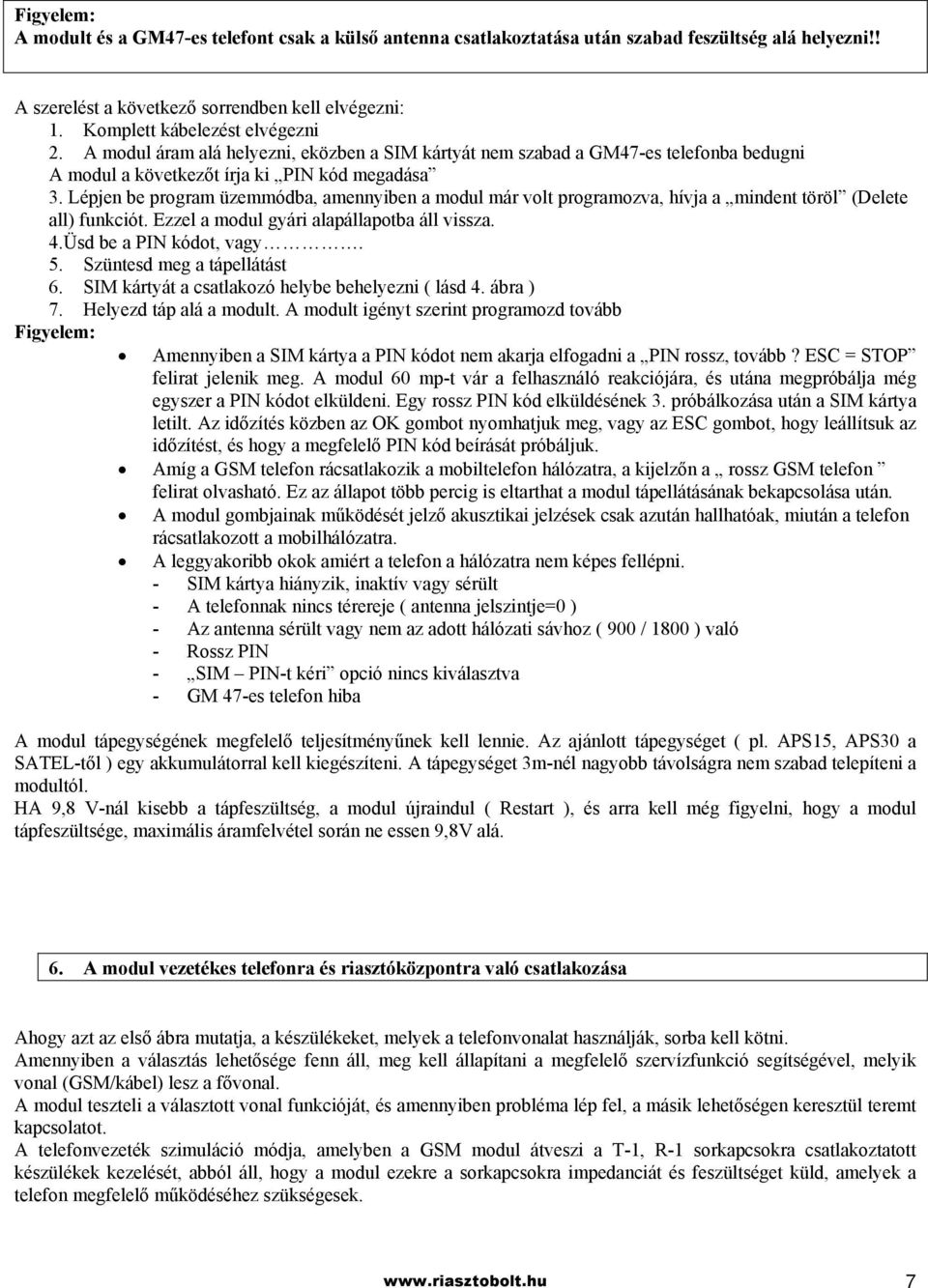

7 Figyelem: A modult és a GM47-es telefont csak a külső antenna csatlakoztatása után szabad feszültség alá helyezni!! A szerelést a következő sorrendben kell elvégezni: 1. Komplett kábelezést elvégezni 2. A modul áram alá helyezni, eközben a SIM kártyát nem szabad a GM47-es telefonba bedugni A modul a következőt írja ki PIN kód megadása 3. Lépjen be program üzemmódba, amennyiben a modul már volt programozva, hívja a mindent töröl (Delete all) funkciót. Ezzel a modul gyári alapállapotba áll vissza. 4.Üsd be a PIN kódot, vagy. 5. Szüntesd meg a tápellátást 6. SIM kártyát a csatlakozó helybe behelyezni ( lásd 4. ábra ) 7. Helyezd táp alá a modult. A modult igényt szerint programozd tovább Figyelem: Amennyiben a SIM kártya a PIN kódot nem akarja elfogadni a PIN rossz, tovább? ESC = STOP felirat jelenik meg. A modul 60 mp-t vár a felhasználó reakciójára, és utána megpróbálja még egyszer a PIN kódot elküldeni. Egy rossz PIN kód elküldésének 3. próbálkozása után a SIM kártya letilt. Az időzítés közben az OK gombot nyomhatjuk meg, vagy az ESC gombot, hogy leállítsuk az időzítést, és hogy a megfelelő PIN kód beírását próbáljuk. Amíg a GSM telefon rácsatlakozik a mobiltelefon hálózatra, a kijelzőn a rossz GSM telefon felirat olvasható. Ez az állapot több percig is eltarthat a modul tápellátásának bekapcsolása után. A modul gombjainak működését jelző akusztikai jelzések csak azután hallhatóak, miután a telefon rácsatlakozott a mobilhálózatra. A leggyakoribb okok amiért a telefon a hálózatra nem képes fellépni. - SIM kártya hiányzik, inaktív vagy sérült - A telefonnak nincs térereje ( antenna jelszintje=0 ) - Az antenna sérült vagy nem az adott hálózati sávhoz ( 900 / 1800 ) való - Rossz PIN - SIM PIN-t kéri opció nincs kiválasztva - GM 47-es telefon hiba A modul tápegységének megfelelő teljesítményűnek kell lennie. Az ajánlott tápegységet ( pl. APS15, APS30 a SATEL-től ) egy akkumulátorral kell kiegészíteni. A tápegységet 3m-nél nagyobb távolságra nem szabad telepíteni a modultól. HA 9,8 V-nál kisebb a tápfeszültség, a modul újraindul ( Restart ), és arra kell még figyelni, hogy a modul tápfeszültsége, maximális áramfelvétel során ne essen 9,8V alá. 6. A modul vezetékes telefonra és riasztóközpontra való csatlakozása Ahogy azt az első ábra mutatja, a készülékeket, melyek a telefonvonalat használják, sorba kell kötni. Amennyiben a választás lehetősége fenn áll, meg kell állapítani a megfelelő szervízfunkció segítségével, melyik vonal (GSM/kábel) lesz a fővonal. A modul teszteli a választott vonal funkcióját, és amennyiben probléma lép fel, a másik lehetőségen keresztül teremt kapcsolatot. A telefonvezeték szimuláció módja, amelyben a GSM modul átveszi a T-1, R-1 sorkapcsokra csatlakoztatott készülékek kezelését, abból áll, hogy a modul ezekre a sorkapcsokra impedanciát és feszültséget küld, amelyek a telefon megfelelő működéséhez szükségesek. 7

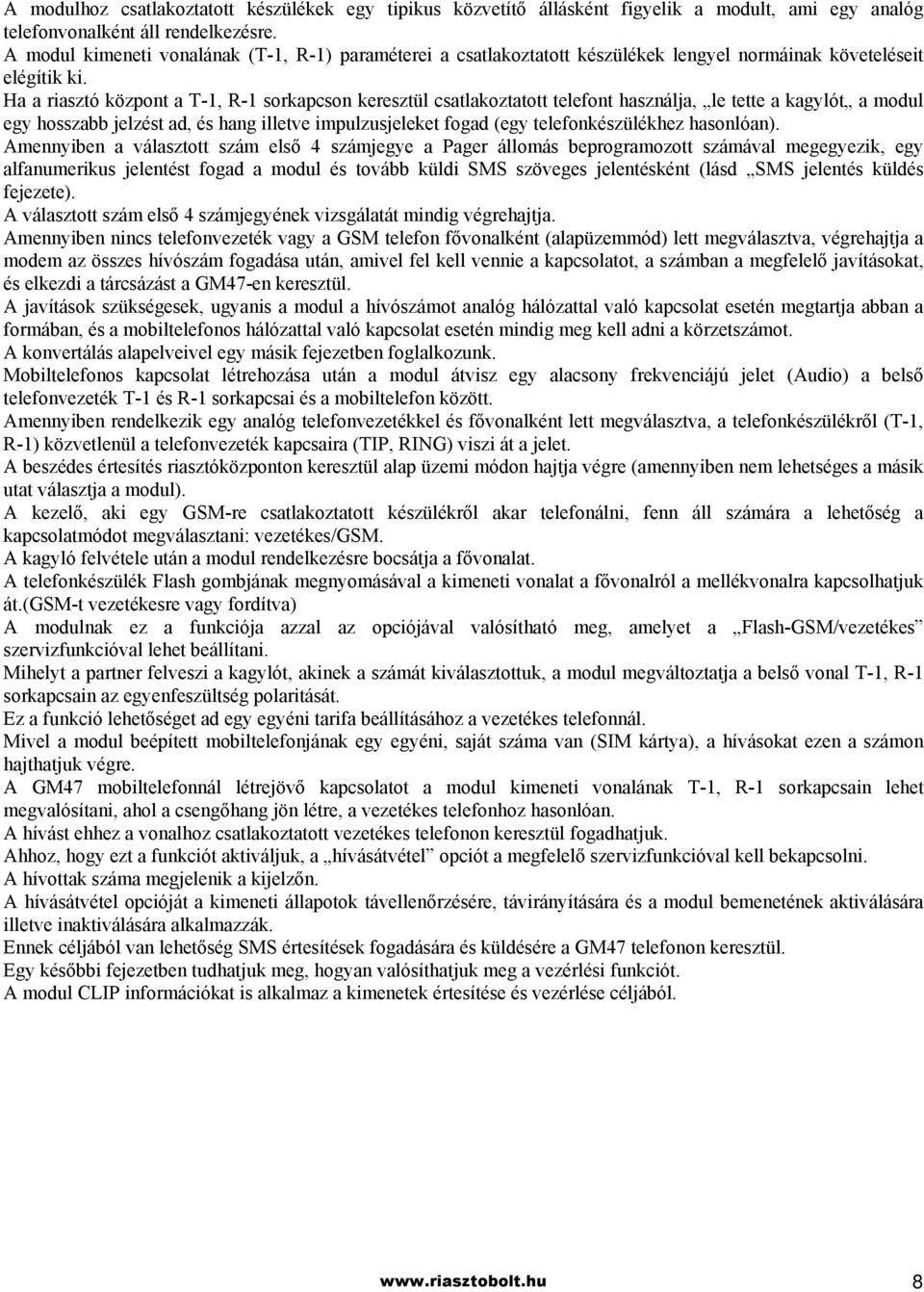

8 A modulhoz csatlakoztatott készülékek egy tipikus közvetítő állásként figyelik a modult, ami egy analóg telefonvonalként áll rendelkezésre. A modul kimeneti vonalának (T-1, R-1) paraméterei a csatlakoztatott készülékek lengyel normáinak követeléseit elégítik ki. Ha a riasztó központ a T-1, R-1 sorkapcson keresztül csatlakoztatott telefont használja, le tette a kagylót a modul egy hosszabb jelzést ad, és hang illetve impulzusjeleket fogad (egy telefonkészülékhez hasonlóan). Amennyiben a választott szám első 4 számjegye a Pager állomás beprogramozott számával megegyezik, egy alfanumerikus jelentést fogad a modul és tovább küldi SMS szöveges jelentésként (lásd SMS jelentés küldés fejezete). A választott szám első 4 számjegyének vizsgálatát mindig végrehajtja. Amennyiben nincs telefonvezeték vagy a GSM telefon fővonalként (alapüzemmód) lett megválasztva, végrehajtja a modem az összes hívószám fogadása után, amivel fel kell vennie a kapcsolatot, a számban a megfelelő javításokat, és elkezdi a tárcsázást a GM47-en keresztül. A javítások szükségesek, ugyanis a modul a hívószámot analóg hálózattal való kapcsolat esetén megtartja abban a formában, és a mobiltelefonos hálózattal való kapcsolat esetén mindig meg kell adni a körzetszámot. A konvertálás alapelveivel egy másik fejezetben foglalkozunk. Mobiltelefonos kapcsolat létrehozása után a modul átvisz egy alacsony frekvenciájú jelet (Audio) a belső telefonvezeték T-1 és R-1 sorkapcsai és a mobiltelefon között. Amennyiben rendelkezik egy analóg telefonvezetékkel és fővonalként lett megválasztva, a telefonkészülékről (T-1, R-1) közvetlenül a telefonvezeték kapcsaira (TIP, RING) viszi át a jelet. A beszédes értesítés riasztóközponton keresztül alap üzemi módon hajtja végre (amennyiben nem lehetséges a másik utat választja a modul). A kezelő, aki egy GSM-re csatlakoztatott készülékről akar telefonálni, fenn áll számára a lehetőség a kapcsolatmódot megválasztani: vezetékes/gsm. A kagyló felvétele után a modul rendelkezésre bocsátja a fővonalat. A telefonkészülék Flash gombjának megnyomásával a kimeneti vonalat a fővonalról a mellékvonalra kapcsolhatjuk át.(gsm-t vezetékesre vagy fordítva) A modulnak ez a funkciója azzal az opciójával valósítható meg, amelyet a Flash-GSM/vezetékes szervizfunkcióval lehet beállítani. Mihelyt a partner felveszi a kagylót, akinek a számát kiválasztottuk, a modul megváltoztatja a belső vonal T-1, R-1 sorkapcsain az egyenfeszültség polaritását. Ez a funkció lehetőséget ad egy egyéni tarifa beállításához a vezetékes telefonnál. Mivel a modul beépített mobiltelefonjának egy egyéni, saját száma van (SIM kártya), a hívásokat ezen a számon hajthatjuk végre. A GM47 mobiltelefonnál létrejövő kapcsolatot a modul kimeneti vonalának T-1, R-1 sorkapcsain lehet megvalósítani, ahol a csengőhang jön létre, a vezetékes telefonhoz hasonlóan. A hívást ehhez a vonalhoz csatlakoztatott vezetékes telefonon keresztül fogadhatjuk. Ahhoz, hogy ezt a funkciót aktiváljuk, a hívásátvétel opciót a megfelelő szervizfunkcióval kell bekapcsolni. A hívottak száma megjelenik a kijelzőn. A hívásátvétel opcióját a kimeneti állapotok távellenőrzésére, távirányítására és a modul bemenetének aktiválására illetve inaktiválására alkalmazzák. Ennek céljából van lehetőség SMS értesítések fogadására és küldésére a GM47 telefonon keresztül. Egy későbbi fejezetben tudhatjuk meg, hogyan valósíthatjuk meg a vezérlési funkciót. A modul CLIP információkat is alkalmaz a kimenetek értesítése és vezérlése céljából. 8

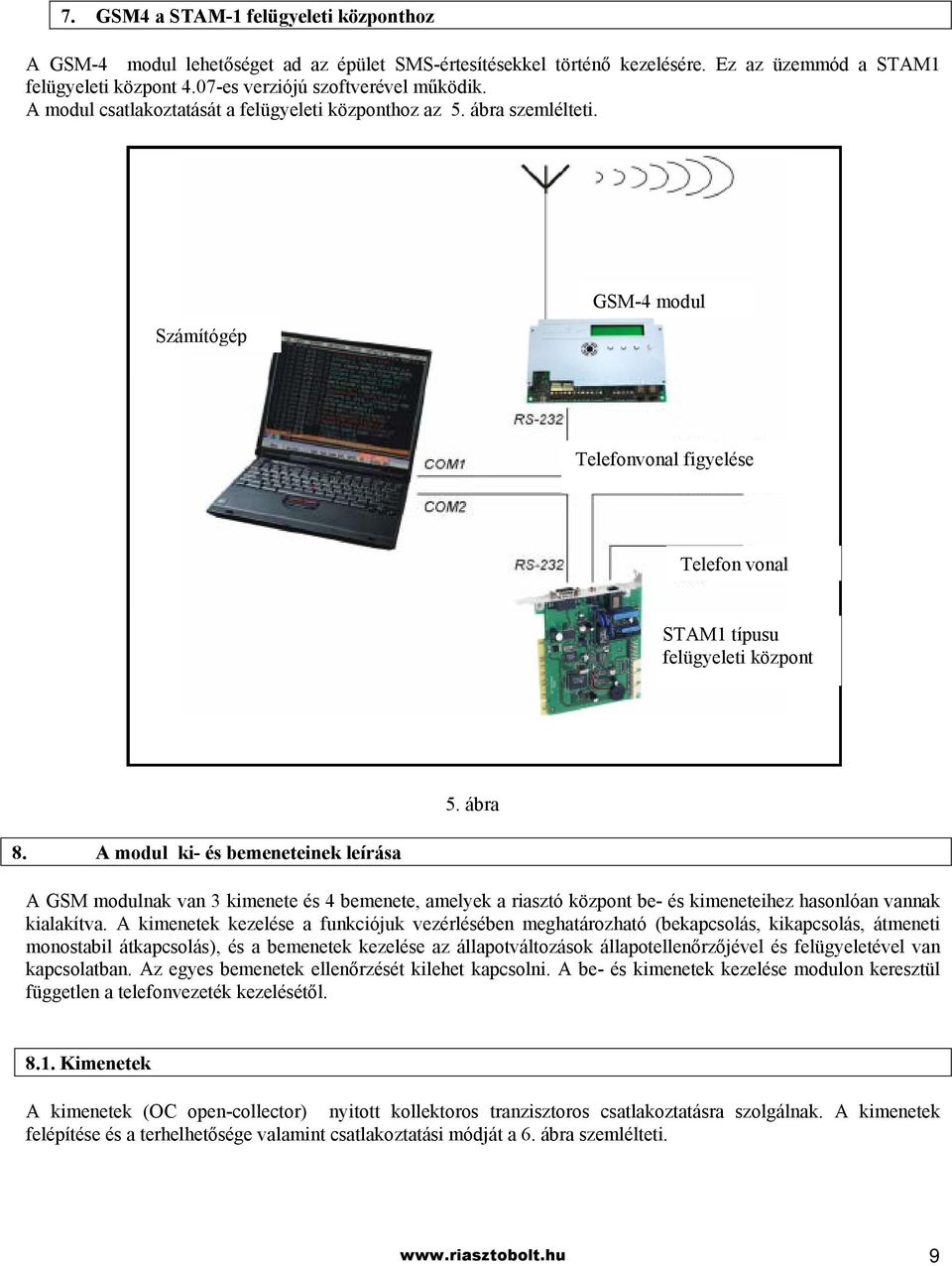

9 7. GSM4 a STAM-1 felügyeleti központhoz A GSM-4 modul lehetőséget ad az épület SMS-értesítésekkel történő kezelésére. Ez az üzemmód a STAM1 felügyeleti központ 4.07-es verziójú szoftverével működik. A modul csatlakoztatását a felügyeleti központhoz az 5. ábra szemlélteti. Számítógép GSM-4 modul Telefonvonal figyelése Telefon vonal STAM1 típusu felügyeleti központ 5. ábra 8. A modul ki- és bemeneteinek leírása A GSM modulnak van 3 kimenete és 4 bemenete, amelyek a riasztó központ be- és kimeneteihez hasonlóan vannak kialakítva. A kimenetek kezelése a funkciójuk vezérlésében meghatározható (bekapcsolás, kikapcsolás, átmeneti monostabil átkapcsolás), és a bemenetek kezelése az állapotváltozások állapotellenőrzőjével és felügyeletével van kapcsolatban. Az egyes bemenetek ellenőrzését kilehet kapcsolni. A be- és kimenetek kezelése modulon keresztül független a telefonvezeték kezelésétől Kimenetek A kimenetek (OC open-collector) nyitott kollektoros tranzisztoros csatlakoztatásra szolgálnak. A kimenetek felépítése és a terhelhetősége valamint csatlakoztatási módját a 6. ábra szemlélteti. 9

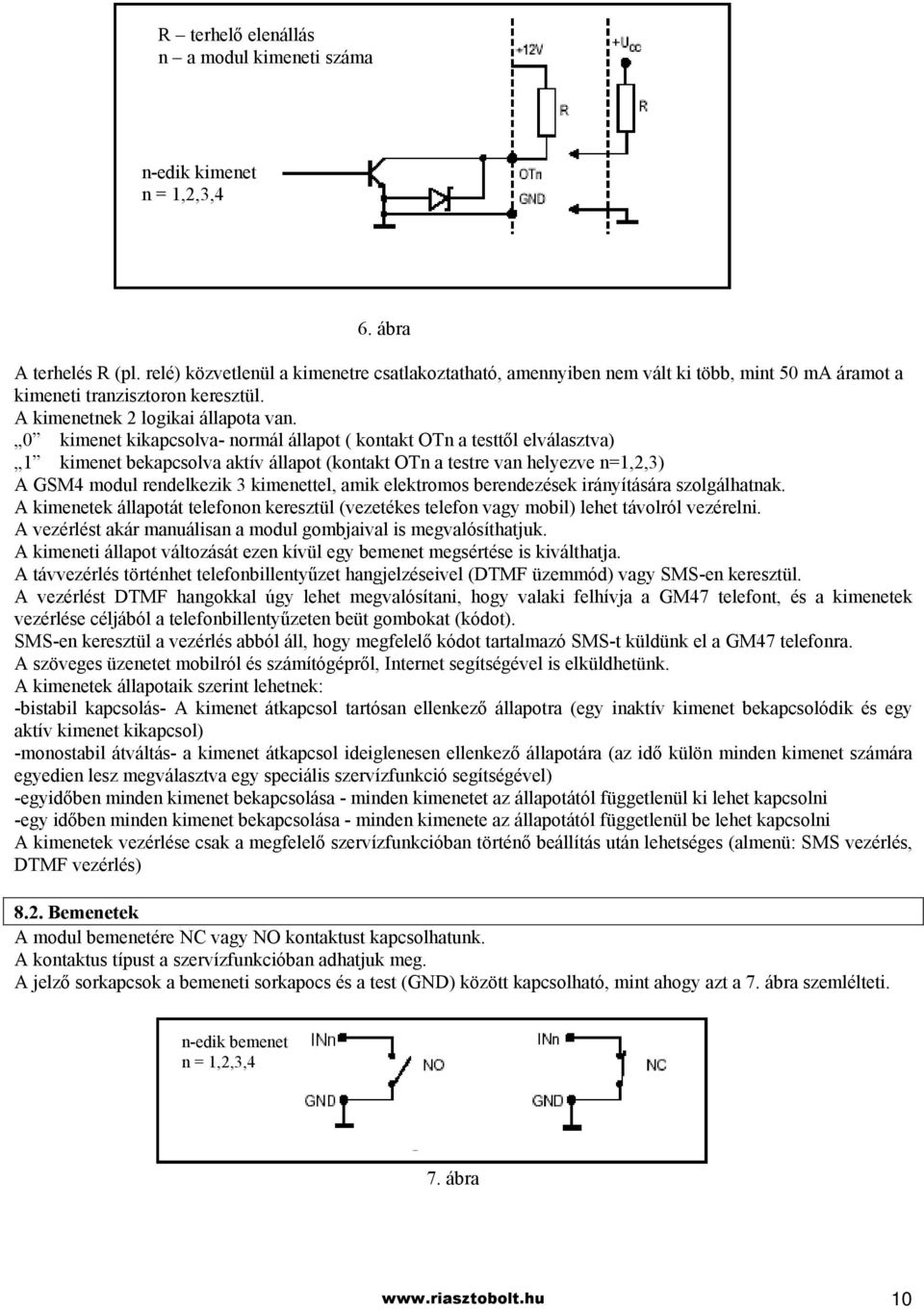

10 R terhelő elenállás n a modul kimeneti száma n-edik kimenet n = 1,2,3,4 6. ábra A terhelés R (pl. relé) közvetlenül a kimenetre csatlakoztatható, amennyiben nem vált ki több, mint 50 ma áramot a kimeneti tranzisztoron keresztül. A kimenetnek 2 logikai állapota van. 0 kimenet kikapcsolva- normál állapot ( kontakt OTn a testtől elválasztva) 1 kimenet bekapcsolva aktív állapot (kontakt OTn a testre van helyezve n=1,2,3) A GSM4 modul rendelkezik 3 kimenettel, amik elektromos berendezések irányítására szolgálhatnak. A kimenetek állapotát telefonon keresztül (vezetékes telefon vagy mobil) lehet távolról vezérelni. A vezérlést akár manuálisan a modul gombjaival is megvalósíthatjuk. A kimeneti állapot változását ezen kívül egy bemenet megsértése is kiválthatja. A távvezérlés történhet telefonbillentyűzet hangjelzéseivel (DTMF üzemmód) vagy SMS-en keresztül. A vezérlést DTMF hangokkal úgy lehet megvalósítani, hogy valaki felhívja a GM47 telefont, és a kimenetek vezérlése céljából a telefonbillentyűzeten beüt gombokat (kódot). SMS-en keresztül a vezérlés abból áll, hogy megfelelő kódot tartalmazó SMS-t küldünk el a GM47 telefonra. A szöveges üzenetet mobilról és számítógépről, Internet segítségével is elküldhetünk. A kimenetek állapotaik szerint lehetnek: -bistabil kapcsolás- A kimenet átkapcsol tartósan ellenkező állapotra (egy inaktív kimenet bekapcsolódik és egy aktív kimenet kikapcsol) -monostabil átváltás- a kimenet átkapcsol ideiglenesen ellenkező állapotára (az idő külön minden kimenet számára egyedien lesz megválasztva egy speciális szervízfunkció segítségével) -egyidőben minden kimenet bekapcsolása - minden kimenetet az állapotától függetlenül ki lehet kapcsolni -egy időben minden kimenet bekapcsolása - minden kimenete az állapotától függetlenül be lehet kapcsolni A kimenetek vezérlése csak a megfelelő szervízfunkcióban történő beállítás után lehetséges (almenü: SMS vezérlés, DTMF vezérlés) 8.2. Bemenetek A modul bemenetére NC vagy NO kontaktust kapcsolhatunk. A kontaktus típust a szervízfunkcióban adhatjuk meg. A jelző sorkapcsok a bemeneti sorkapocs és a test (GND) között kapcsolható, mint ahogy azt a 7. ábra szemlélteti. n-edik bemenet n = 1,2,3,4 7. ábra 10

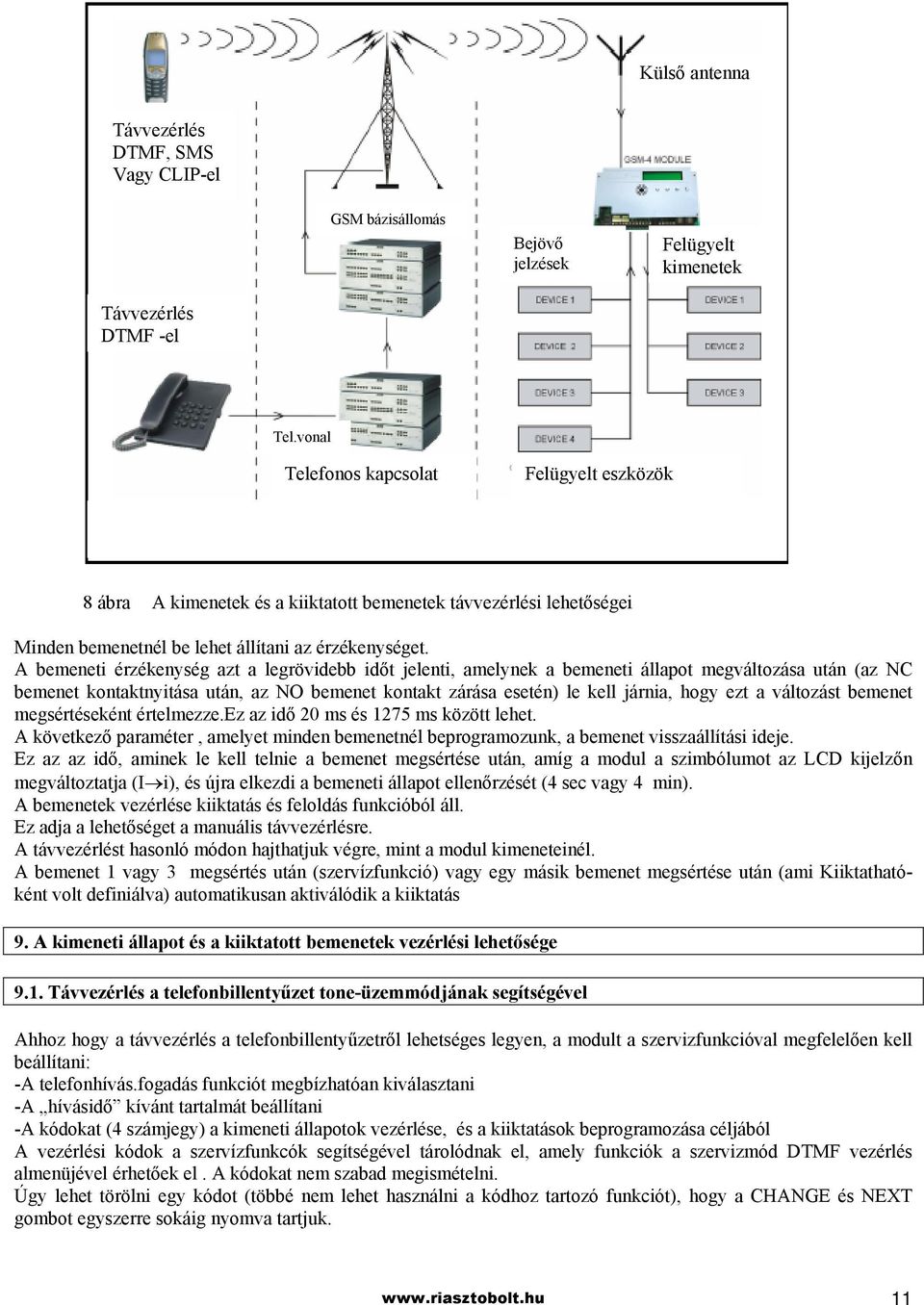

11 Külső antenna Távvezérlés DTMF, SMS Vagy CLIP-el GSM bázisállomás Bejövő jelzések Felügyelt kimenetek Távvezérlés DTMF -el Tel.vonal Telefonos kapcsolat Felügyelt eszközök 8 ábra A kimenetek és a kiiktatott bemenetek távvezérlési lehetőségei Minden bemenetnél be lehet állítani az érzékenységet. A bemeneti érzékenység azt a legrövidebb időt jelenti, amelynek a bemeneti állapot megváltozása után (az NC bemenet kontaktnyitása után, az NO bemenet kontakt zárása esetén) le kell járnia, hogy ezt a változást bemenet megsértéseként értelmezze.ez az idő 20 ms és 1275 ms között lehet. A következő paraméter, amelyet minden bemenetnél beprogramozunk, a bemenet visszaállítási ideje. Ez az az idő, aminek le kell telnie a bemenet megsértése után, amíg a modul a szimbólumot az LCD kijelzőn megváltoztatja (I i), és újra elkezdi a bemeneti állapot ellenőrzését (4 sec vagy 4 min). A bemenetek vezérlése kiiktatás és feloldás funkcióból áll. Ez adja a lehetőséget a manuális távvezérlésre. A távvezérlést hasonló módon hajthatjuk végre, mint a modul kimeneteinél. A bemenet 1 vagy 3 megsértés után (szervízfunkció) vagy egy másik bemenet megsértése után (ami Kiiktathatóként volt definiálva) automatikusan aktiválódik a kiiktatás 9. A kimeneti állapot és a kiiktatott bemenetek vezérlési lehetősége 9.1. Távvezérlés a telefonbillentyűzet tone-üzemmódjának segítségével Ahhoz hogy a távvezérlés a telefonbillentyűzetről lehetséges legyen, a modult a szervizfunkcióval megfelelően kell beállítani: -A telefonhívás.fogadás funkciót megbízhatóan kiválasztani -A hívásidő kívánt tartalmát beállítani -A kódokat (4 számjegy) a kimeneti állapotok vezérlése, és a kiiktatások beprogramozása céljából A vezérlési kódok a szervízfunkcók segítségével tárolódnak el, amely funkciók a szervizmód DTMF vezérlés almenüjével érhetőek el. A kódokat nem szabad megismételni. Úgy lehet törölni egy kódot (többé nem lehet használni a kódhoz tartozó funkciót), hogy a CHANGE és NEXT gombot egyszerre sokáig nyomva tartjuk. 11

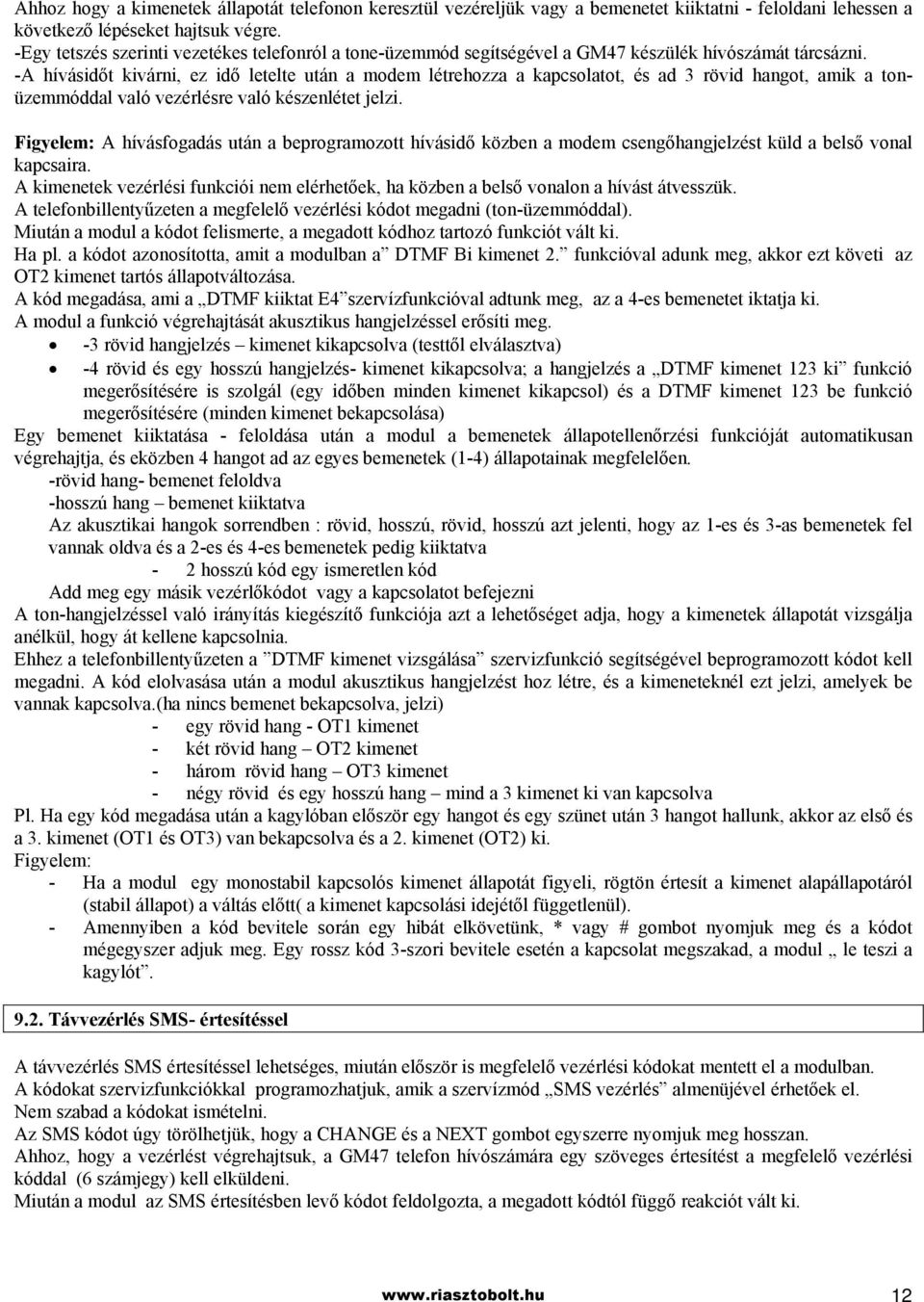

12 Ahhoz hogy a kimenetek állapotát telefonon keresztül vezéreljük vagy a bemenetet kiiktatni - feloldani lehessen a következő lépéseket hajtsuk végre. -Egy tetszés szerinti vezetékes telefonról a tone-üzemmód segítségével a GM47 készülék hívószámát tárcsázni. -A hívásidőt kivárni, ez idő letelte után a modem létrehozza a kapcsolatot, és ad 3 rövid hangot, amik a tonüzemmóddal való vezérlésre való készenlétet jelzi. Figyelem: A hívásfogadás után a beprogramozott hívásidő közben a modem csengőhangjelzést küld a belső vonal kapcsaira. A kimenetek vezérlési funkciói nem elérhetőek, ha közben a belső vonalon a hívást átvesszük. A telefonbillentyűzeten a megfelelő vezérlési kódot megadni (ton-üzemmóddal). Miután a modul a kódot felismerte, a megadott kódhoz tartozó funkciót vált ki. Ha pl. a kódot azonosította, amit a modulban a DTMF Bi kimenet 2. funkcióval adunk meg, akkor ezt követi az OT2 kimenet tartós állapotváltozása. A kód megadása, ami a DTMF kiiktat E4 szervízfunkcióval adtunk meg, az a 4-es bemenetet iktatja ki. A modul a funkció végrehajtását akusztikus hangjelzéssel erősíti meg. -3 rövid hangjelzés kimenet kikapcsolva (testtől elválasztva) -4 rövid és egy hosszú hangjelzés- kimenet kikapcsolva; a hangjelzés a DTMF kimenet 123 ki funkció megerősítésére is szolgál (egy időben minden kimenet kikapcsol) és a DTMF kimenet 123 be funkció megerősítésére (minden kimenet bekapcsolása) Egy bemenet kiiktatása - feloldása után a modul a bemenetek állapotellenőrzési funkcióját automatikusan végrehajtja, és eközben 4 hangot ad az egyes bemenetek (1-4) állapotainak megfelelően. -rövid hang- bemenet feloldva -hosszú hang bemenet kiiktatva Az akusztikai hangok sorrendben : rövid, hosszú, rövid, hosszú azt jelenti, hogy az 1-es és 3-as bemenetek fel vannak oldva és a 2-es és 4-es bemenetek pedig kiiktatva - 2 hosszú kód egy ismeretlen kód Add meg egy másik vezérlőkódot vagy a kapcsolatot befejezni A ton-hangjelzéssel való irányítás kiegészítő funkciója azt a lehetőséget adja, hogy a kimenetek állapotát vizsgálja anélkül, hogy át kellene kapcsolnia. Ehhez a telefonbillentyűzeten a DTMF kimenet vizsgálása szervizfunkció segítségével beprogramozott kódot kell megadni. A kód elolvasása után a modul akusztikus hangjelzést hoz létre, és a kimeneteknél ezt jelzi, amelyek be vannak kapcsolva.(ha nincs bemenet bekapcsolva, jelzi) - egy rövid hang - OT1 kimenet - két rövid hang OT2 kimenet - három rövid hang OT3 kimenet - négy rövid és egy hosszú hang mind a 3 kimenet ki van kapcsolva Pl. Ha egy kód megadása után a kagylóban először egy hangot és egy szünet után 3 hangot hallunk, akkor az első és a 3. kimenet (OT1 és OT3) van bekapcsolva és a 2. kimenet (OT2) ki. Figyelem: - Ha a modul egy monostabil kapcsolós kimenet állapotát figyeli, rögtön értesít a kimenet alapállapotáról (stabil állapot) a váltás előtt( a kimenet kapcsolási idejétől függetlenül). - Amennyiben a kód bevitele során egy hibát elkövetünk, * vagy # gombot nyomjuk meg és a kódot mégegyszer adjuk meg. Egy rossz kód 3-szori bevitele esetén a kapcsolat megszakad, a modul le teszi a kagylót Távvezérlés SMS- értesítéssel A távvezérlés SMS értesítéssel lehetséges, miután először is megfelelő vezérlési kódokat mentett el a modulban. A kódokat szervizfunkciókkal programozhatjuk, amik a szervízmód SMS vezérlés almenüjével érhetőek el. Nem szabad a kódokat ismételni. Az SMS kódot úgy törölhetjük, hogy a CHANGE és a NEXT gombot egyszerre nyomjuk meg hosszan. Ahhoz, hogy a vezérlést végrehajtsuk, a GM47 telefon hívószámára egy szöveges értesítést a megfelelő vezérlési kóddal (6 számjegy) kell elküldeni. Miután a modul az SMS értesítésben levő kódot feldolgozta, a megadott kódtól függő reakciót vált ki. 12

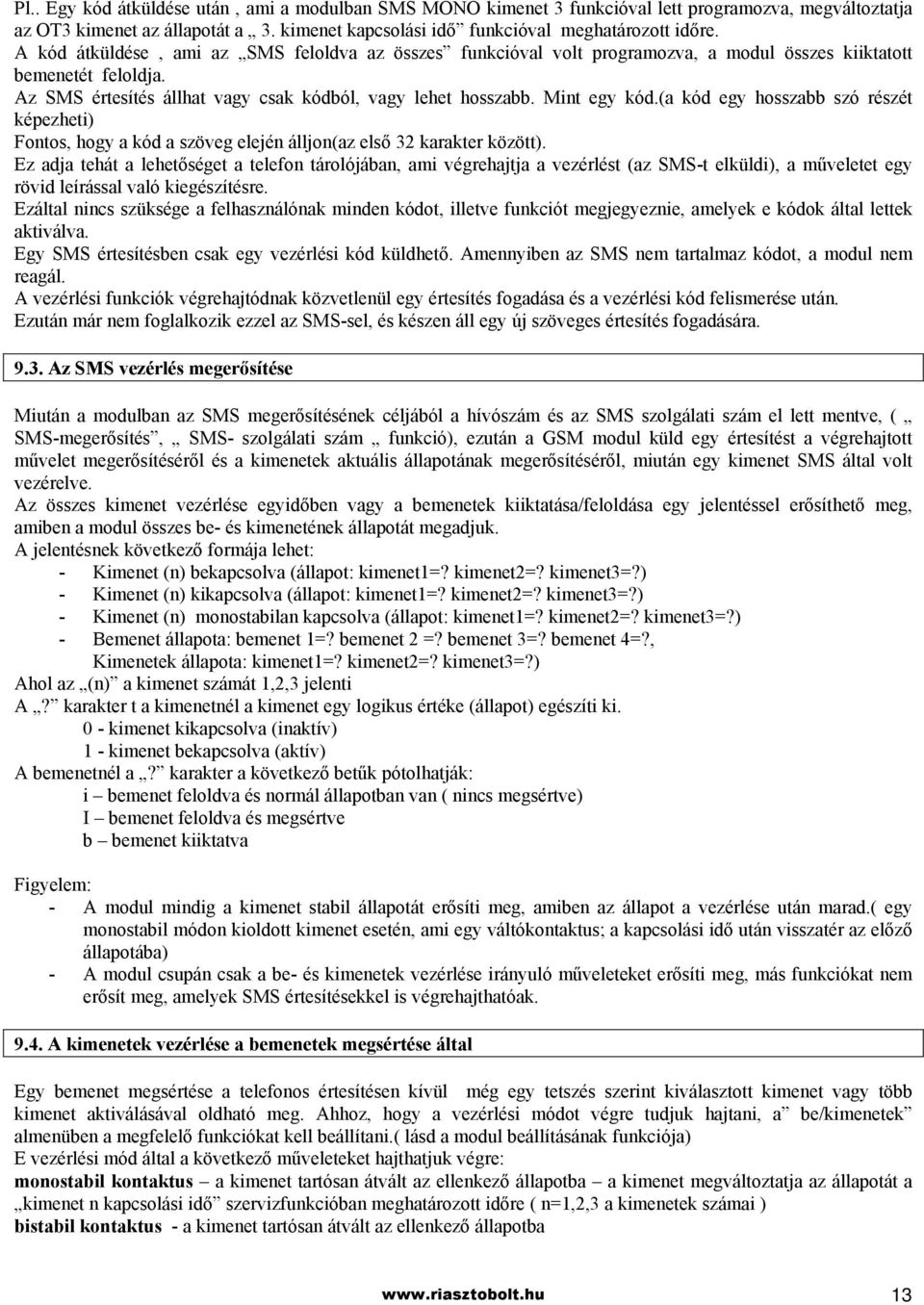

13 Pl.. Egy kód átküldése után, ami a modulban SMS MONO kimenet 3 funkcióval lett programozva, megváltoztatja az OT3 kimenet az állapotát a 3. kimenet kapcsolási idő funkcióval meghatározott időre. A kód átküldése, ami az SMS feloldva az összes funkcióval volt programozva, a modul összes kiiktatott bemenetét feloldja. Az SMS értesítés állhat vagy csak kódból, vagy lehet hosszabb. Mint egy kód.(a kód egy hosszabb szó részét képezheti) Fontos, hogy a kód a szöveg elején álljon(az első 32 karakter között). Ez adja tehát a lehetőséget a telefon tárolójában, ami végrehajtja a vezérlést (az SMS-t elküldi), a műveletet egy rövid leírással való kiegészítésre. Ezáltal nincs szüksége a felhasználónak minden kódot, illetve funkciót megjegyeznie, amelyek e kódok által lettek aktiválva. Egy SMS értesítésben csak egy vezérlési kód küldhető. Amennyiben az SMS nem tartalmaz kódot, a modul nem reagál. A vezérlési funkciók végrehajtódnak közvetlenül egy értesítés fogadása és a vezérlési kód felismerése után. Ezután már nem foglalkozik ezzel az SMS-sel, és készen áll egy új szöveges értesítés fogadására Az SMS vezérlés megerősítése Miután a modulban az SMS megerősítésének céljából a hívószám és az SMS szolgálati szám el lett mentve, ( SMS-megerősítés, SMS- szolgálati szám funkció), ezután a GSM modul küld egy értesítést a végrehajtott művelet megerősítéséről és a kimenetek aktuális állapotának megerősítéséről, miután egy kimenet SMS által volt vezérelve. Az összes kimenet vezérlése egyidőben vagy a bemenetek kiiktatása/feloldása egy jelentéssel erősíthető meg, amiben a modul összes be- és kimenetének állapotát megadjuk. A jelentésnek következő formája lehet: - Kimenet (n) bekapcsolva (állapot: kimenet1=? kimenet2=? kimenet3=?) - Kimenet (n) kikapcsolva (állapot: kimenet1=? kimenet2=? kimenet3=?) - Kimenet (n) monostabilan kapcsolva (állapot: kimenet1=? kimenet2=? kimenet3=?) - Bemenet állapota: bemenet 1=? bemenet 2 =? bemenet 3=? bemenet 4=?, Kimenetek állapota: kimenet1=? kimenet2=? kimenet3=?) Ahol az (n) a kimenet számát 1,2,3 jelenti A? karakter t a kimenetnél a kimenet egy logikus értéke (állapot) egészíti ki. 0 - kimenet kikapcsolva (inaktív) 1 - kimenet bekapcsolva (aktív) A bemenetnél a? karakter a következő betűk pótolhatják: i bemenet feloldva és normál állapotban van ( nincs megsértve) I bemenet feloldva és megsértve b bemenet kiiktatva Figyelem: - A modul mindig a kimenet stabil állapotát erősíti meg, amiben az állapot a vezérlése után marad.( egy monostabil módon kioldott kimenet esetén, ami egy váltókontaktus; a kapcsolási idő után visszatér az előző állapotába) - A modul csupán csak a be- és kimenetek vezérlése irányuló műveleteket erősíti meg, más funkciókat nem erősít meg, amelyek SMS értesítésekkel is végrehajthatóak A kimenetek vezérlése a bemenetek megsértése által Egy bemenet megsértése a telefonos értesítésen kívül még egy tetszés szerint kiválasztott kimenet vagy több kimenet aktiválásával oldható meg. Ahhoz, hogy a vezérlési módot végre tudjuk hajtani, a be/kimenetek almenüben a megfelelő funkciókat kell beállítani.( lásd a modul beállításának funkciója) E vezérlési mód által a következő műveleteket hajthatjuk végre: monostabil kontaktus a kimenet tartósan átvált az ellenkező állapotba a kimenet megváltoztatja az állapotát a kimenet n kapcsolási idő szervizfunkcióban meghatározott időre ( n=1,2,3 a kimenetek számai ) bistabil kontaktus - a kimenet tartósan átvált az ellenkező állapotba 13

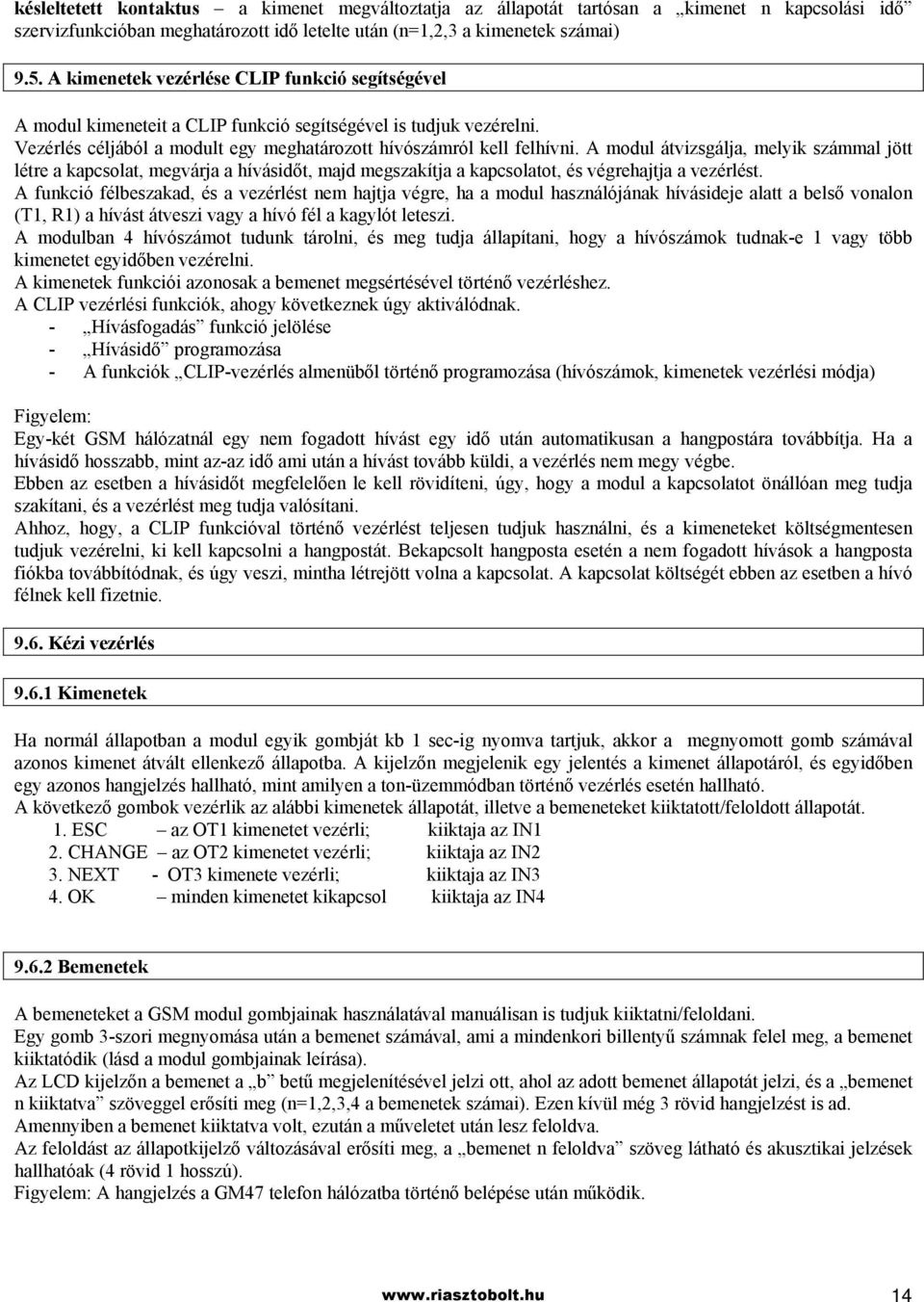

14 késleltetett kontaktus a kimenet megváltoztatja az állapotát tartósan a kimenet n kapcsolási idő szervizfunkcióban meghatározott idő letelte után (n=1,2,3 a kimenetek számai) 9.5. A kimenetek vezérlése CLIP funkció segítségével A modul kimeneteit a CLIP funkció segítségével is tudjuk vezérelni. Vezérlés céljából a modult egy meghatározott hívószámról kell felhívni. A modul átvizsgálja, melyik számmal jött létre a kapcsolat, megvárja a hívásidőt, majd megszakítja a kapcsolatot, és végrehajtja a vezérlést. A funkció félbeszakad, és a vezérlést nem hajtja végre, ha a modul használójának hívásideje alatt a belső vonalon (T1, R1) a hívást átveszi vagy a hívó fél a kagylót leteszi. A modulban 4 hívószámot tudunk tárolni, és meg tudja állapítani, hogy a hívószámok tudnak-e 1 vagy több kimenetet egyidőben vezérelni. A kimenetek funkciói azonosak a bemenet megsértésével történő vezérléshez. A CLIP vezérlési funkciók, ahogy következnek úgy aktiválódnak. - Hívásfogadás funkció jelölése - Hívásidő programozása - A funkciók CLIP-vezérlés almenüből történő programozása (hívószámok, kimenetek vezérlési módja) Figyelem: Egy-két GSM hálózatnál egy nem fogadott hívást egy idő után automatikusan a hangpostára továbbítja. Ha a hívásidő hosszabb, mint az-az idő ami után a hívást tovább küldi, a vezérlés nem megy végbe. Ebben az esetben a hívásidőt megfelelően le kell rövidíteni, úgy, hogy a modul a kapcsolatot önállóan meg tudja szakítani, és a vezérlést meg tudja valósítani. Ahhoz, hogy, a CLIP funkcióval történő vezérlést teljesen tudjuk használni, és a kimeneteket költségmentesen tudjuk vezérelni, ki kell kapcsolni a hangpostát. Bekapcsolt hangposta esetén a nem fogadott hívások a hangposta fiókba továbbítódnak, és úgy veszi, mintha létrejött volna a kapcsolat. A kapcsolat költségét ebben az esetben a hívó félnek kell fizetnie Kézi vezérlés Kimenetek Ha normál állapotban a modul egyik gombját kb 1 sec-ig nyomva tartjuk, akkor a megnyomott gomb számával azonos kimenet átvált ellenkező állapotba. A kijelzőn megjelenik egy jelentés a kimenet állapotáról, és egyidőben egy azonos hangjelzés hallható, mint amilyen a ton-üzemmódban történő vezérlés esetén hallható. A következő gombok vezérlik az alábbi kimenetek állapotát, illetve a bemeneteket kiiktatott/feloldott állapotát. 1. ESC az OT1 kimenetet vezérli; kiiktaja az IN1 2. CHANGE az OT2 kimenetet vezérli; kiiktaja az IN2 3. NEXT - OT3 kimenete vezérli; kiiktaja az IN3 4. OK minden kimenetet kikapcsol kiiktaja az IN Bemenetek A bemeneteket a GSM modul gombjainak használatával manuálisan is tudjuk kiiktatni/feloldani. Egy gomb 3-szori megnyomása után a bemenet számával, ami a mindenkori billentyű számnak felel meg, a bemenet kiiktatódik (lásd a modul gombjainak leírása). Az LCD kijelzőn a bemenet a b betű megjelenítésével jelzi ott, ahol az adott bemenet állapotát jelzi, és a bemenet n kiiktatva szöveggel erősíti meg (n=1,2,3,4 a bemenetek számai). Ezen kívül még 3 rövid hangjelzést is ad. Amennyiben a bemenet kiiktatva volt, ezután a műveletet után lesz feloldva. Az feloldást az állapotkijelző változásával erősíti meg, a bemenet n feloldva szöveg látható és akusztikai jelzések hallhatóak (4 rövid 1 hosszú). Figyelem: A hangjelzés a GM47 telefon hálózatba történő belépése után működik. 14

15 9. Értesítés (telefonos) A funkció összefügg a modul bemenetének kezelésével, és a funkciót egy nem kiiktatott bemenet megsértése vagy visszaállítása (megsértés vége) váltja ki. A bemenethez hasonlóan a telefon is elkezdheti az OT4 kimenet aktiválását és visszahelyezését. Az értesítés lehet max. 4 hívószámról érkező SMS-jelentés, akusztikus közlés vagy CLIP információ. Beszédes értesítés (rámondás) esetén a kétszeri hívás funkciót aktiválni lehet (két hívás és a hangüzenet kétszeri visszamondása) SMS jelentés Az SMS értesítések tartalmazhatnak állandó szövegeket vagy a felhasználó által megadott szöveget. Megadhatunk a modul gombjaival sajátos jelentéseket vagy SMS jelentéseket, amiket egy mobilról a GM47 telefonra küld. A szöveges jelentés a megfelelő szervizfunkció segítségével (értesítés almenü) adható meg. Ahhoz, hogy egy állandó jelentés szövegét megváltoztassuk a következő lépéseket kell végrehajtani. -szervizmódot elindítani - az SMS jelentés programozásához szükséges funkció kiválasztása - A funkció kiválasztása után a jelentés aktuális tartalmát olvashatjuk le. A NEXT és a CHANGE gombbal egy saját SMS- jelentést adhatunk meg a mindenkori eseményhez ( a funkcióelnevezésből adódik). - A változásokat OK-val megerősíteni, és a következő jelentésre átugrani vagy a szervizmódot befejezni. Ahhoz, hogy egy szöveges jelentést telefonon keresztül meg tudjunk adni, a következő lépéseket kell végrehajtani: A jelentés programozásának céljából a funkció kiválasztása utána NEXT és a CHANGE gombot egyidejűleg megnyomni. - Amennyiben az aktuális szöveg egy alapjelentés, a kijelzőn az SMS elolvasása felirat jelenik meg, és a modul kb 110 sec-ig vár egy újabb SMS parancsra. - Egy mobilról egy korábban megírt SMS-jelentést a GSM47 telefon hívószámára elküldeni. Az értesítésnek speciális formájának kell lennie. A jelentés tartalmát, amit a modulnak el kell olvasnia, zárójelbe kell tenni, és a jelentés elé és után -t kell tenni: (*jelentés tartalma*) Figyelem: -Amennyiben a funkció kiválasztása után kiderül, hogy a jelentés nem alapjelentés, a NEXT és CHANGE gombok egyszerre, hosszú ideig történő megnyomásával lehet megváltoztatni. Ha újra megnyomjuk ezeket a gombokat, a kijelzőn megjelenik az alapjelentés. Csak akkor tudjuk a jelentést SMS-en elolvasni, ha 3-szor megnyomjuk ezt a két gombot egyszerre. - A 2 gombot teljesen egyszerre kell megnyomni, különben a modul elkezdi a manuális feldolgozását s jelentésnek, és újra el kell kezdeni az SMS olvastatás folyamatát. - A modulban tárolt jelentések maximum 32 karakter tartalmazhatnak. Az SMS- jelentések a következő alapszöveget tartalmazhatják: n bemenet megsértve bemenet; n=1,2,3,4 n bemenet OK bemenet; n=1,2,3,4 telefonvonal hiba kimenet OT4 telefonvonal OK kimenet OT4 tesztjelzés Szöveges értesítés (voice modul, hangmodul) Amennyiben a modulhoz az SM2 hangmodul (kitűnő szöveges jelentés rámondva) van csatlakoztatva, akkor egy tetszés szerinti bemenet megsértése vagy visszaállítása által vagy az OT4 kimenet aktiválása és visszaállítása által lehet a kiválasztott hívószámra a jelentést elküldeni. Az értesítés közben a modul kijelzőjén egy megfelelő információ olvasható. 15

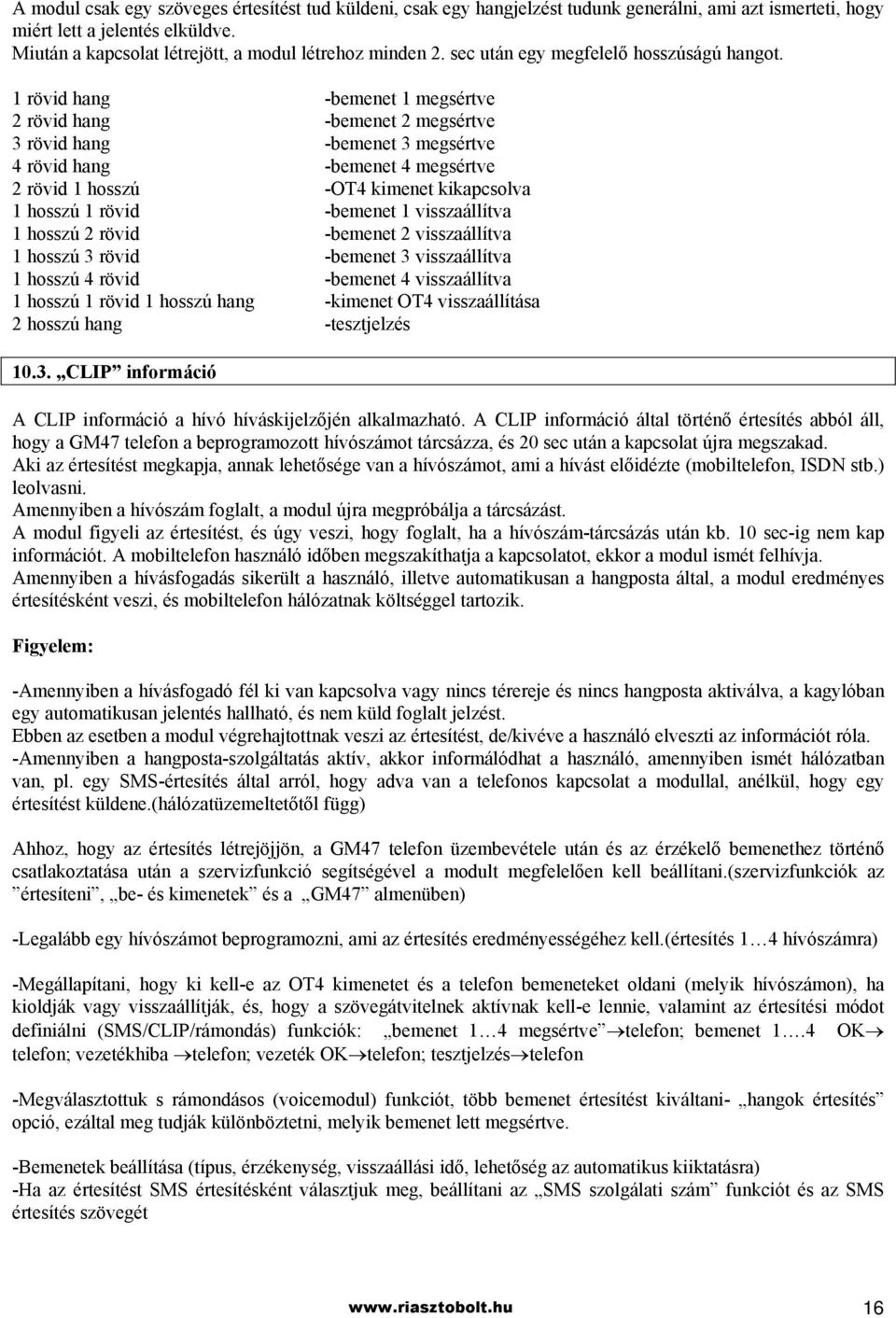

16 A modul csak egy szöveges értesítést tud küldeni, csak egy hangjelzést tudunk generálni, ami azt ismerteti, hogy miért lett a jelentés elküldve. Miután a kapcsolat létrejött, a modul létrehoz minden 2. sec után egy megfelelő hosszúságú hangot. 1 rövid hang -bemenet 1 megsértve 2 rövid hang -bemenet 2 megsértve 3 rövid hang -bemenet 3 megsértve 4 rövid hang -bemenet 4 megsértve 2 rövid 1 hosszú -OT4 kimenet kikapcsolva 1 hosszú 1 rövid -bemenet 1 visszaállítva 1 hosszú 2 rövid -bemenet 2 visszaállítva 1 hosszú 3 rövid -bemenet 3 visszaállítva 1 hosszú 4 rövid -bemenet 4 visszaállítva 1 hosszú 1 rövid 1 hosszú hang -kimenet OT4 visszaállítása 2 hosszú hang -tesztjelzés CLIP információ A CLIP információ a hívó híváskijelzőjén alkalmazható. A CLIP információ által történő értesítés abból áll, hogy a GM47 telefon a beprogramozott hívószámot tárcsázza, és 20 sec után a kapcsolat újra megszakad. Aki az értesítést megkapja, annak lehetősége van a hívószámot, ami a hívást előidézte (mobiltelefon, ISDN stb.) leolvasni. Amennyiben a hívószám foglalt, a modul újra megpróbálja a tárcsázást. A modul figyeli az értesítést, és úgy veszi, hogy foglalt, ha a hívószám-tárcsázás után kb. 10 sec-ig nem kap információt. A mobiltelefon használó időben megszakíthatja a kapcsolatot, ekkor a modul ismét felhívja. Amennyiben a hívásfogadás sikerült a használó, illetve automatikusan a hangposta által, a modul eredményes értesítésként veszi, és mobiltelefon hálózatnak költséggel tartozik. Figyelem: -Amennyiben a hívásfogadó fél ki van kapcsolva vagy nincs térereje és nincs hangposta aktiválva, a kagylóban egy automatikusan jelentés hallható, és nem küld foglalt jelzést. Ebben az esetben a modul végrehajtottnak veszi az értesítést, de/kivéve a használó elveszti az információt róla. -Amennyiben a hangposta-szolgáltatás aktív, akkor informálódhat a használó, amennyiben ismét hálózatban van, pl. egy SMS-értesítés által arról, hogy adva van a telefonos kapcsolat a modullal, anélkül, hogy egy értesítést küldene.(hálózatüzemeltetőtől függ) Ahhoz, hogy az értesítés létrejöjjön, a GM47 telefon üzembevétele után és az érzékelő bemenethez történő csatlakoztatása után a szervizfunkció segítségével a modult megfelelően kell beállítani.(szervizfunkciók az értesíteni, be- és kimenetek és a GM47 almenüben) -Legalább egy hívószámot beprogramozni, ami az értesítés eredményességéhez kell.(értesítés 1 4 hívószámra) -Megállapítani, hogy ki kell-e az OT4 kimenetet és a telefon bemeneteket oldani (melyik hívószámon), ha kioldják vagy visszaállítják, és, hogy a szövegátvitelnek aktívnak kell-e lennie, valamint az értesítési módot definiálni (SMS/CLIP/rámondás) funkciók: bemenet 1 4 megsértve telefon; bemenet 1.4 OK telefon; vezetékhiba telefon; vezeték OK telefon; tesztjelzés telefon -Megválasztottuk s rámondásos (voicemodul) funkciót, több bemenet értesítést kiváltani- hangok értesítés opció, ezáltal meg tudják különböztetni, melyik bemenet lett megsértve. -Bemenetek beállítása (típus, érzékenység, visszaállási idő, lehetőség az automatikus kiiktatásra) -Ha az értesítést SMS értesítésként választjuk meg, beállítani az SMS szolgálati szám funkciót és az SMS értesítés szövegét 16

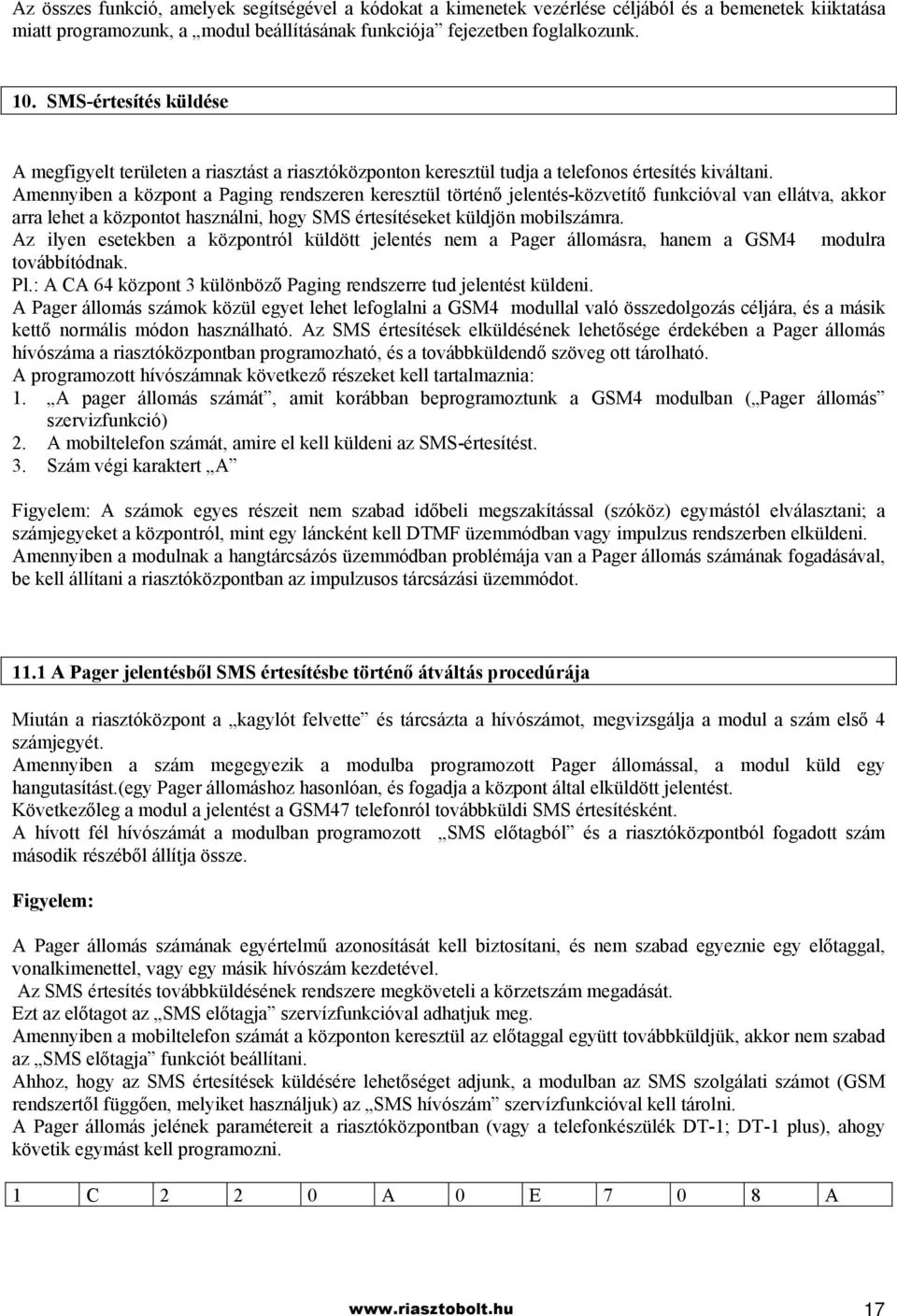

17 Az összes funkció, amelyek segítségével a kódokat a kimenetek vezérlése céljából és a bemenetek kiiktatása miatt programozunk, a modul beállításának funkciója fejezetben foglalkozunk. 10. SMS-értesítés küldése A megfigyelt területen a riasztást a riasztóközponton keresztül tudja a telefonos értesítés kiváltani. Amennyiben a központ a Paging rendszeren keresztül történő jelentés-közvetítő funkcióval van ellátva, akkor arra lehet a központot használni, hogy SMS értesítéseket küldjön mobilszámra. Az ilyen esetekben a központról küldött jelentés nem a Pager állomásra, hanem a GSM4 modulra továbbítódnak. Pl.: A CA 64 központ 3 különböző Paging rendszerre tud jelentést küldeni. A Pager állomás számok közül egyet lehet lefoglalni a GSM4 modullal való összedolgozás céljára, és a másik kettő normális módon használható. Az SMS értesítések elküldésének lehetősége érdekében a Pager állomás hívószáma a riasztóközpontban programozható, és a továbbküldendő szöveg ott tárolható. A programozott hívószámnak következő részeket kell tartalmaznia: 1. A pager állomás számát, amit korábban beprogramoztunk a GSM4 modulban ( Pager állomás szervizfunkció) 2. A mobiltelefon számát, amire el kell küldeni az SMS-értesítést. 3. Szám végi karaktert A Figyelem: A számok egyes részeit nem szabad időbeli megszakítással (szóköz) egymástól elválasztani; a számjegyeket a központról, mint egy láncként kell DTMF üzemmódban vagy impulzus rendszerben elküldeni. Amennyiben a modulnak a hangtárcsázós üzemmódban problémája van a Pager állomás számának fogadásával, be kell állítani a riasztóközpontban az impulzusos tárcsázási üzemmódot A Pager jelentésből SMS értesítésbe történő átváltás procedúrája Miután a riasztóközpont a kagylót felvette és tárcsázta a hívószámot, megvizsgálja a modul a szám első 4 számjegyét. Amennyiben a szám megegyezik a modulba programozott Pager állomással, a modul küld egy hangutasítást.(egy Pager állomáshoz hasonlóan, és fogadja a központ által elküldött jelentést. Következőleg a modul a jelentést a GSM47 telefonról továbbküldi SMS értesítésként. A hívott fél hívószámát a modulban programozott SMS előtagból és a riasztóközpontból fogadott szám második részéből állítja össze. Figyelem: A Pager állomás számának egyértelmű azonosítását kell biztosítani, és nem szabad egyeznie egy előtaggal, vonalkimenettel, vagy egy másik hívószám kezdetével. Az SMS értesítés továbbküldésének rendszere megköveteli a körzetszám megadását. Ezt az előtagot az SMS előtagja szervízfunkcióval adhatjuk meg. Amennyiben a mobiltelefon számát a központon keresztül az előtaggal együtt továbbküldjük, akkor nem szabad az SMS előtagja funkciót beállítani. Ahhoz, hogy az SMS értesítések küldésére lehetőséget adjunk, a modulban az SMS szolgálati számot (GSM rendszertől függően, melyiket használjuk) az SMS hívószám szervízfunkcióval kell tárolni. A Pager állomás jelének paramétereit a riasztóközpontban (vagy a telefonkészülék DT-1; DT-1 plus), ahogy követik egymást kell programozni. 1 C A 0 E A 17

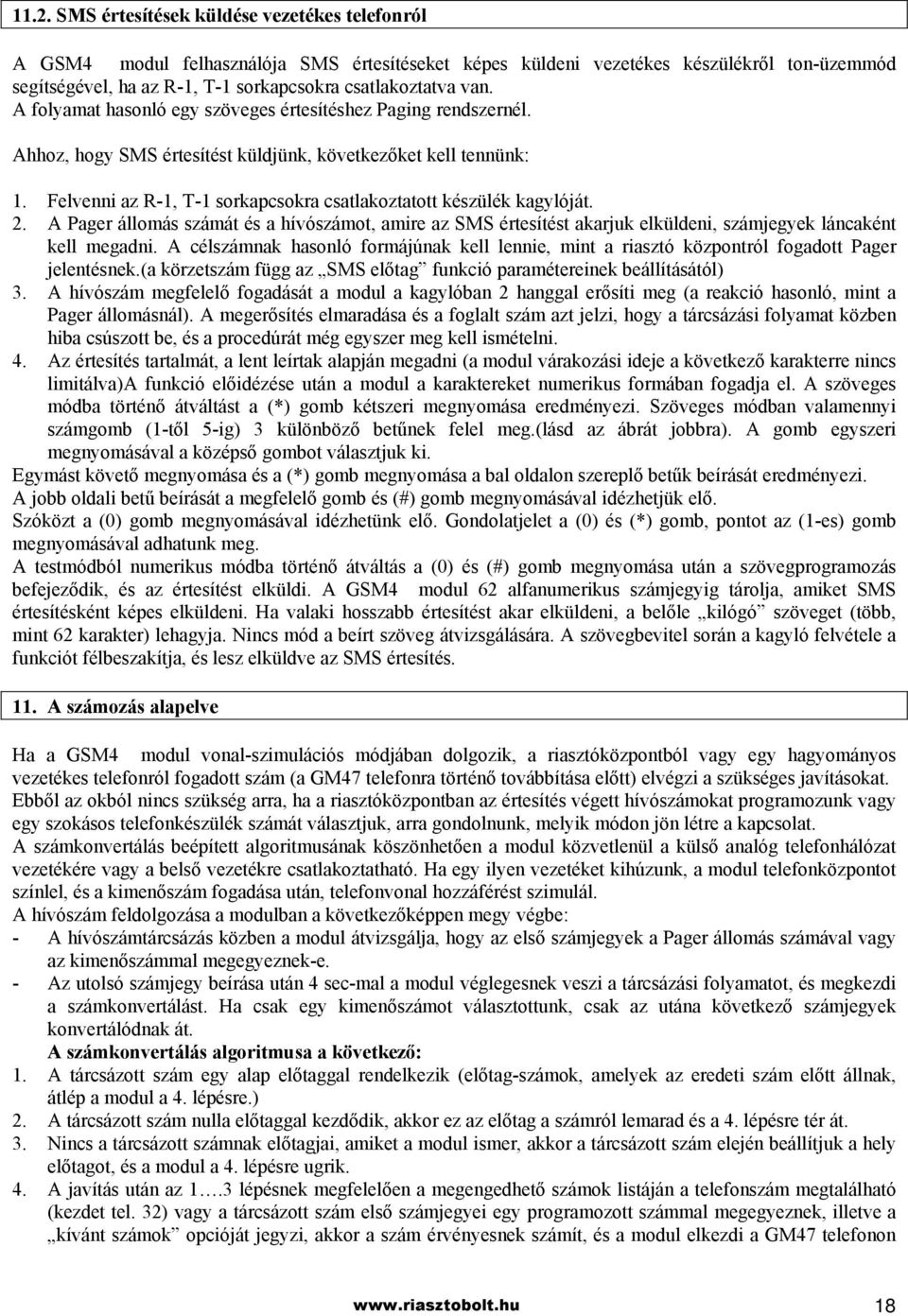

18 11.2. SMS értesítések küldése vezetékes telefonról A GSM4 modul felhasználója SMS értesítéseket képes küldeni vezetékes készülékről ton-üzemmód segítségével, ha az R-1, T-1 sorkapcsokra csatlakoztatva van. A folyamat hasonló egy szöveges értesítéshez Paging rendszernél. Ahhoz, hogy SMS értesítést küldjünk, következőket kell tennünk: 1. Felvenni az R-1, T-1 sorkapcsokra csatlakoztatott készülék kagylóját. 2. A Pager állomás számát és a hívószámot, amire az SMS értesítést akarjuk elküldeni, számjegyek láncaként kell megadni. A célszámnak hasonló formájúnak kell lennie, mint a riasztó központról fogadott Pager jelentésnek.(a körzetszám függ az SMS előtag funkció paramétereinek beállításától) 3. A hívószám megfelelő fogadását a modul a kagylóban 2 hanggal erősíti meg (a reakció hasonló, mint a Pager állomásnál). A megerősítés elmaradása és a foglalt szám azt jelzi, hogy a tárcsázási folyamat közben hiba csúszott be, és a procedúrát még egyszer meg kell ismételni. 4. Az értesítés tartalmát, a lent leírtak alapján megadni (a modul várakozási ideje a következő karakterre nincs limitálva)a funkció előidézése után a modul a karaktereket numerikus formában fogadja el. A szöveges módba történő átváltást a (*) gomb kétszeri megnyomása eredményezi. Szöveges módban valamennyi számgomb (1-től 5-ig) 3 különböző betűnek felel meg.(lásd az ábrát jobbra). A gomb egyszeri megnyomásával a középső gombot választjuk ki. Egymást követő megnyomása és a (*) gomb megnyomása a bal oldalon szereplő betűk beírását eredményezi. A jobb oldali betű beírását a megfelelő gomb és (#) gomb megnyomásával idézhetjük elő. Szóközt a (0) gomb megnyomásával idézhetünk elő. Gondolatjelet a (0) és (*) gomb, pontot az (1-es) gomb megnyomásával adhatunk meg. A testmódból numerikus módba történő átváltás a (0) és (#) gomb megnyomása után a szövegprogramozás befejeződik, és az értesítést elküldi. A GSM4 modul 62 alfanumerikus számjegyig tárolja, amiket SMS értesítésként képes elküldeni. Ha valaki hosszabb értesítést akar elküldeni, a belőle kilógó szöveget (több, mint 62 karakter) lehagyja. Nincs mód a beírt szöveg átvizsgálására. A szövegbevitel során a kagyló felvétele a funkciót félbeszakítja, és lesz elküldve az SMS értesítés. 11. A számozás alapelve Ha a GSM4 modul vonal-szimulációs módjában dolgozik, a riasztóközpontból vagy egy hagyományos vezetékes telefonról fogadott szám (a GM47 telefonra történő továbbítása előtt) elvégzi a szükséges javításokat. Ebből az okból nincs szükség arra, ha a riasztóközpontban az értesítés végett hívószámokat programozunk vagy egy szokásos telefonkészülék számát választjuk, arra gondolnunk, melyik módon jön létre a kapcsolat. A számkonvertálás beépített algoritmusának köszönhetően a modul közvetlenül a külső analóg telefonhálózat vezetékére vagy a belső vezetékre csatlakoztatható. Ha egy ilyen vezetéket kihúzunk, a modul telefonközpontot színlel, és a kimenőszám fogadása után, telefonvonal hozzáférést szimulál. A hívószám feldolgozása a modulban a következőképpen megy végbe: - A hívószámtárcsázás közben a modul átvizsgálja, hogy az első számjegyek a Pager állomás számával vagy az kimenőszámmal megegyeznek-e. - Az utolsó számjegy beírása után 4 sec-mal a modul véglegesnek veszi a tárcsázási folyamatot, és megkezdi a számkonvertálást. Ha csak egy kimenőszámot választottunk, csak az utána következő számjegyek konvertálódnak át. A számkonvertálás algoritmusa a következő: 1. A tárcsázott szám egy alap előtaggal rendelkezik (előtag-számok, amelyek az eredeti szám előtt állnak, átlép a modul a 4. lépésre.) 2. A tárcsázott szám nulla előtaggal kezdődik, akkor ez az előtag a számról lemarad és a 4. lépésre tér át. 3. Nincs a tárcsázott számnak előtagjai, amiket a modul ismer, akkor a tárcsázott szám elején beállítjuk a hely előtagot, és a modul a 4. lépésre ugrik. 4. A javítás után az 1.3 lépésnek megfelelően a megengedhető számok listáján a telefonszám megtalálható (kezdet tel. 32) vagy a tárcsázott szám első számjegyei egy programozott számmal megegyeznek, illetve a kívánt számok opcióját jegyzi, akkor a szám érvényesnek számít, és a modul elkezdi a GM47 telefonon 18

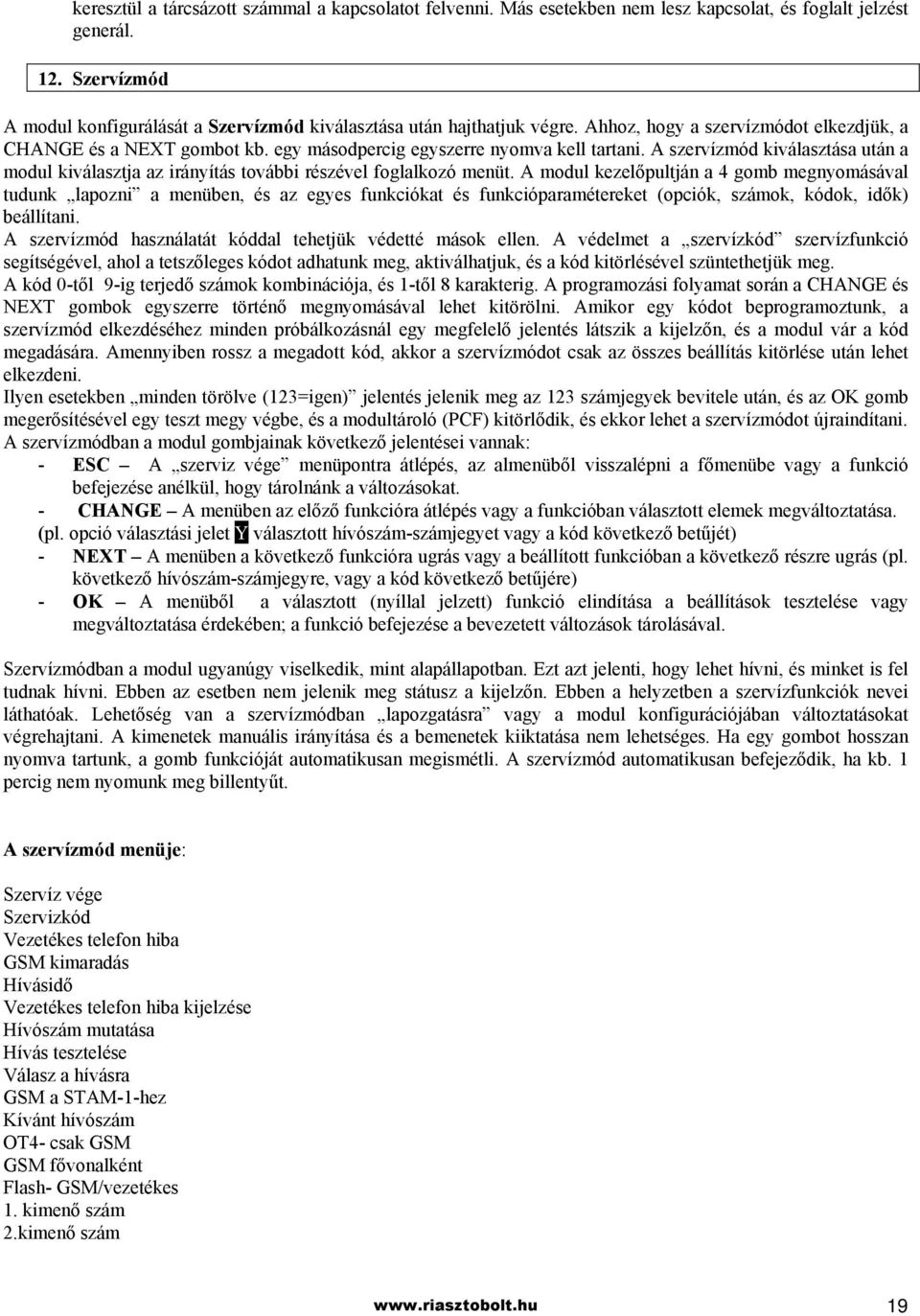

19 keresztül a tárcsázott számmal a kapcsolatot felvenni. Más esetekben nem lesz kapcsolat, és foglalt jelzést generál. 12. Szervízmód A modul konfigurálását a Szervízmód kiválasztása után hajthatjuk végre. Ahhoz, hogy a szervízmódot elkezdjük, a CHANGE és a NEXT gombot kb. egy másodpercig egyszerre nyomva kell tartani. A szervízmód kiválasztása után a modul kiválasztja az irányítás további részével foglalkozó menüt. A modul kezelőpultján a 4 gomb megnyomásával tudunk lapozni a menüben, és az egyes funkciókat és funkcióparamétereket (opciók, számok, kódok, idők) beállítani. A szervízmód használatát kóddal tehetjük védetté mások ellen. A védelmet a szervízkód szervízfunkció segítségével, ahol a tetszőleges kódot adhatunk meg, aktiválhatjuk, és a kód kitörlésével szüntethetjük meg. A kód 0-től 9-ig terjedő számok kombinációja, és 1-től 8 karakterig. A programozási folyamat során a CHANGE és NEXT gombok egyszerre történő megnyomásával lehet kitörölni. Amikor egy kódot beprogramoztunk, a szervízmód elkezdéséhez minden próbálkozásnál egy megfelelő jelentés látszik a kijelzőn, és a modul vár a kód megadására. Amennyiben rossz a megadott kód, akkor a szervízmódot csak az összes beállítás kitörlése után lehet elkezdeni. Ilyen esetekben minden törölve (123=igen) jelentés jelenik meg az 123 számjegyek bevitele után, és az OK gomb megerősítésével egy teszt megy végbe, és a modultároló (PCF) kitörlődik, és ekkor lehet a szervízmódot újraindítani. A szervízmódban a modul gombjainak következő jelentései vannak: - ESC A szerviz vége menüpontra átlépés, az almenüből visszalépni a főmenübe vagy a funkció befejezése anélkül, hogy tárolnánk a változásokat. - CHANGE A menüben az előző funkcióra átlépés vagy a funkcióban választott elemek megváltoztatása. (pl. opció választási jelet Y,választott hívószám-számjegyet vagy a kód következő betűjét) - NEXT A menüben a következő funkcióra ugrás vagy a beállított funkcióban a következő részre ugrás (pl. következő hívószám-számjegyre, vagy a kód következő betűjére) - OK A menüből a választott (nyíllal jelzett) funkció elindítása a beállítások tesztelése vagy megváltoztatása érdekében; a funkció befejezése a bevezetett változások tárolásával. Szervízmódban a modul ugyanúgy viselkedik, mint alapállapotban. Ezt azt jelenti, hogy lehet hívni, és minket is fel tudnak hívni. Ebben az esetben nem jelenik meg státusz a kijelzőn. Ebben a helyzetben a szervízfunkciók nevei láthatóak. Lehetőség van a szervízmódban lapozgatásra vagy a modul konfigurációjában változtatásokat végrehajtani. A kimenetek manuális irányítása és a bemenetek kiiktatása nem lehetséges. Ha egy gombot hosszan nyomva tartunk, a gomb funkcióját automatikusan megismétli. A szervízmód automatikusan befejeződik, ha kb. 1 percig nem nyomunk meg billentyűt. A szervízmód menüje: Szervíz vége Szervizkód Vezetékes telefon hiba GSM kimaradás Hívásidő Vezetékes telefon hiba kijelzése Hívószám mutatása Hívás tesztelése Válasz a hívásra GSM a STAM-1-hez Kívánt hívószám OT4- csak GSM GSM fővonalként Flash- GSM/vezetékes 1. kimenő szám 2.kimenő szám 19

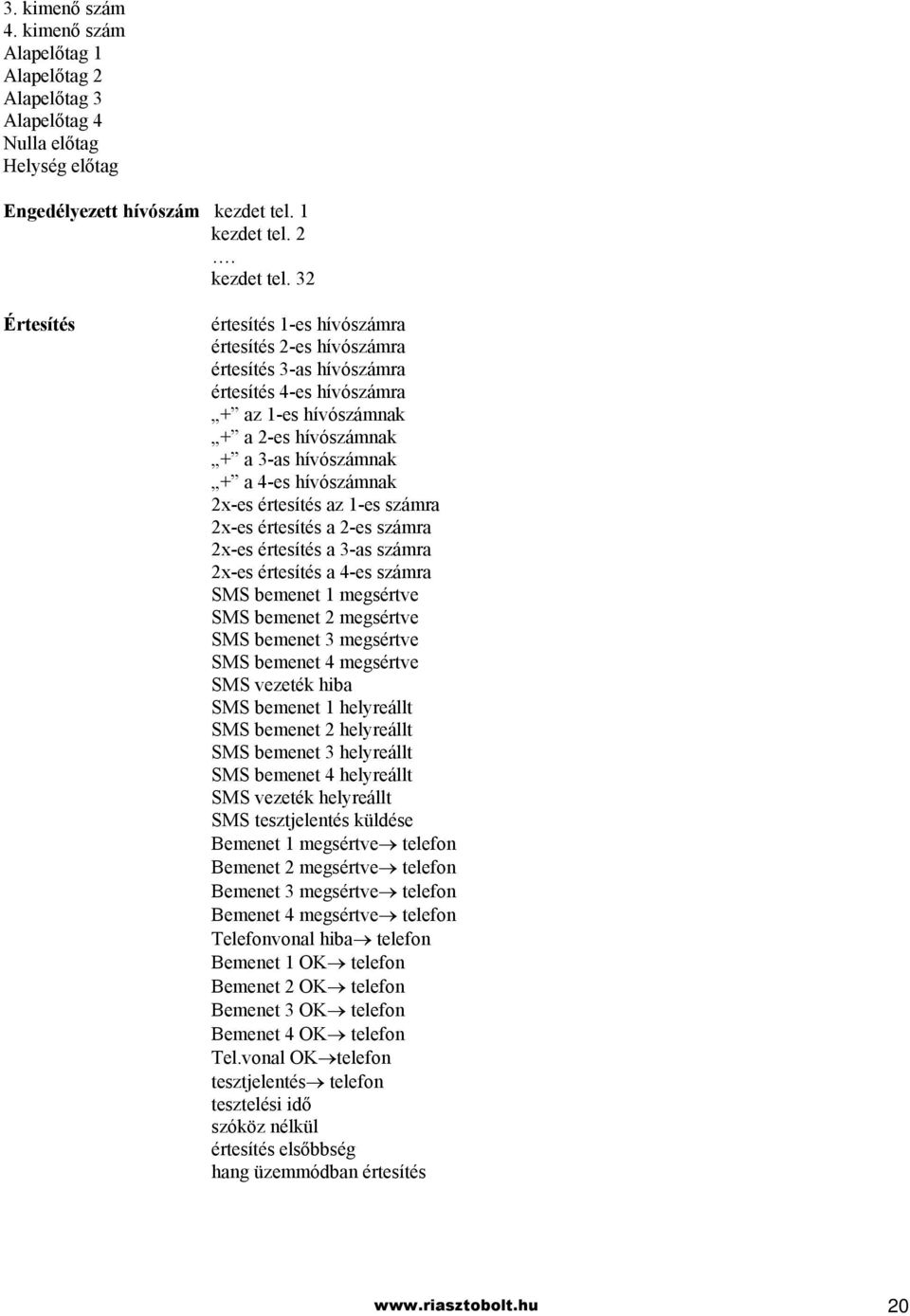

20 3. kimenő szám 4. kimenő szám Alapelőtag 1 Alapelőtag 2 Alapelőtag 3 Alapelőtag 4 Nulla előtag Helység előtag Engedélyezett hívószám kezdet tel. 1 kezdet tel. 2. kezdet tel. 32 Értesítés értesítés 1-es hívószámra értesítés 2-es hívószámra értesítés 3-as hívószámra értesítés 4-es hívószámra + az 1-es hívószámnak + a 2-es hívószámnak + a 3-as hívószámnak + a 4-es hívószámnak 2x-es értesítés az 1-es számra 2x-es értesítés a 2-es számra 2x-es értesítés a 3-as számra 2x-es értesítés a 4-es számra SMS bemenet 1 megsértve SMS bemenet 2 megsértve SMS bemenet 3 megsértve SMS bemenet 4 megsértve SMS vezeték hiba SMS bemenet 1 helyreállt SMS bemenet 2 helyreállt SMS bemenet 3 helyreállt SMS bemenet 4 helyreállt SMS vezeték helyreállt SMS tesztjelentés küldése Bemenet 1 megsértve telefon Bemenet 2 megsértve telefon Bemenet 3 megsértve telefon Bemenet 4 megsértve telefon Telefonvonal hiba telefon Bemenet 1 OK telefon Bemenet 2 OK telefon Bemenet 3 OK telefon Bemenet 4 OK telefon Tel.vonal OK telefon tesztjelentés telefon tesztelési idő szóköz nélkül értesítés elsőbbség hang üzemmódban értesítés 20
