1 Szerelési és üzemeltetési kézikönyv

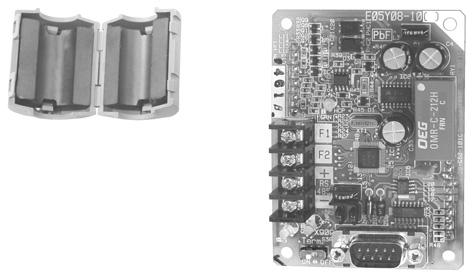

2 Szerelési és üzemeltetési kézikönyv OLVASSA EL EZT A KÉZIKÖNYVET FIGYELMESEN, MIELŐTT A KÉSZÜLÉKET BEKAPCSOLNÁ. NE DOBJA EL! ŐRIZZE MEG, KÉSŐBB MÉG SZÜKSÉG LEHET RÁ. A BERENDEZÉS VAGY TARTOZÉKAI NEM MEGFELELŐ ÜZEMBE HELYEZÉSE VAGY CSATLAKOZTATÁSA ÁRAMÜTÉST, RÖVIDZÁRLATOT, SZIVÁRGÁST VAGY TÜZET OKOZHAT, ILLETVE A BERENDEZÉS EGYÉB KÁROSODÁSÁT. CSAK DAIKIN GYÁRTMÁNYÚ TARTOZÉKOKAT HASZNÁLJON, MELYEKET A BERENDEZÉSHEZ TERVEZTEK, ÉS A BESZERELÉST BÍZZA SZAKEMBERRE. HA KÉTELYEI VANNAK AZ ÜZEMBE HELYEZÉSSEL VAGY A HASZNÁLATTAL KAPCSOLATBAN, KÉRJEN TANÁCSOT VAGY INFORMÁCIÓT A DAIKIN FORGALMAZÓTÓL. Bevezetés Köszönjük, hogy az címkártya megvásárlása mellett döntött! Ez a címkártya lehetővé teszi egy DICN-hálózatos rendszer üzembe helyezését és/vagy azt, hogy a folyadékhűtővel MODBUS protokollon keresztül egy épületfelügyeleti rendszerből lehessen kommunikálni. Üzembe helyezéshez szükséges szerszámok Mielőtt megfogná a címkártyát Szakszerűtlen kezelés a címkártyát károsíthatja. A címkártyát csak a szélénél szabad megfogni. Ne érjen kézzel a kártya hátoldalához! A berendezés első bekapcsolása előtt ellenőrizze, hogy megfelelően üzembe lett-e helyezve. Feltétlenül olvassa el figyelmesen az egységhez mellékelt szerelési kézikönyvet, és az "Első indítás előtti ellenőrzés" fejezetben felsorolt utasításokat. A címkártya üzembe helyezésének módja Folyadékhűtő-család Ez a címkártya a következő folyadékhűtő-családokkal működik: EWAQ080~260DAYN****, EWYQ080~250DAYN**** *=,, 1, 2, 3,..., 9, A, B, C,..., Z A címkártya üzembe helyezése előtt áramtalanítsa a berendezést. A címkártya beszerelése 1 Helyezze be a 4 távtartót az ábra szerint a kapcsolódobozban, az A11P PCB-panelen erre a célra előkészített lyukakba: A készlet tartalma B A C D A készlet a következőket tartalmazza: A B C D Ferritmag Műanyag zacskó 4 távtartóval Szerelési kézikönyv 1

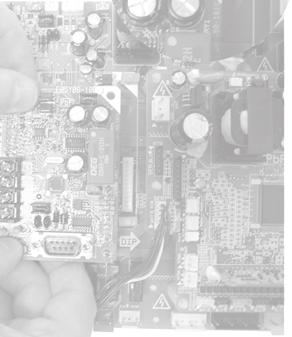

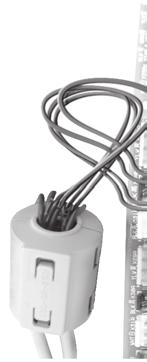

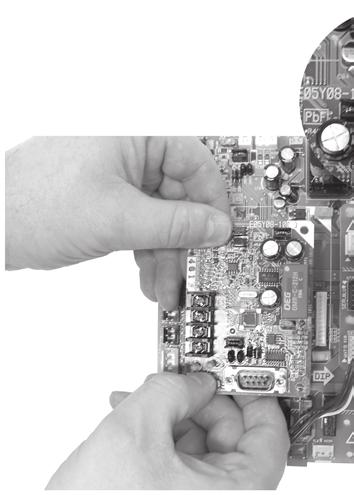

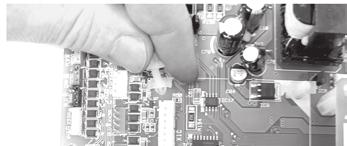

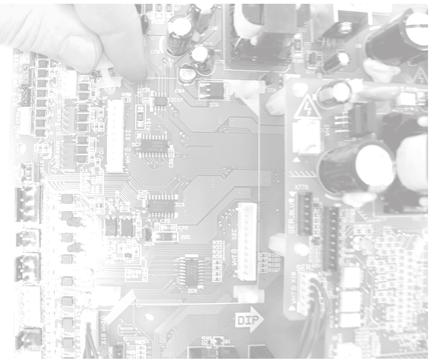

3 2 Szerelje fel a címkártyát az ábra szerint: MODBUS kommunikációs rendszer esetében (legfeljebb 32 folyadékhűtő egység): Az egységek közötti huzalozást a huzalozási rajz, illetve az alábbi példa szerint kell elvégezni. 1. egység 2. egység 3. egység 4. egység 1 Term. S3A Term. S3A Term. S3A Term. S3A ON OFF ON OFF ON OFF ON OFF m 1 A PCB-panelen lévő S3A DIP-kapcsoló beállítása 2 Csatlakozósáv a címkártyán (csatlakoztassa az RS485 + és vezetékét). 3 Ferritmag (2-szer rátekerni a kábeleket) Ellenőrizze, hogy a címkártya jól illeszkedik-e. A távtartók fejeinek teljesen át kell bújniuk a címkártya 4 sarkában lévő rögzítőfuratokon. A vezetékek csatlakoztatása DICN-hálózat esetében (legfeljebb 4 folyadékhűtő egység): A fő egység és a segéd egység közötti huzalozást a huzalozási rajz, illetve az alábbi ábra szerint kell elvégezni. Fő egység 1. segéd egység 2. segéd egység (opcionális) 3. segéd egység (opcionális) 4 A BMS-terminálhoz = DIP-kapcsoló állása Alakítsa ki a Modbus kommunikáció RS485 +/ csatlakozását 0,75~1,25 mm 2 2 eres kábellel (legfeljebb 500 m hosszú lehet a BMS-terminál és a sorba kötött utolsó egység között). A csatlakozósávokra bekötendő kábelkötegek mindegyike esetében először 2-szer tekerje rá a kábeleket a ferritmagra (1) azután zárja össze szorosan a ferritmag két felét (2): m Alakítsa ki a DIII kommunikáció F1/F2 csatlakozását 0,75~1,25 mm 2 2 eres kábellel (legfeljebb 1000 m hosszú lehet). A fő egység és a sorban az utolsó segéd egység F1/F2 csatlakozásai esetében: csupaszítsa le a vezetékeket, és kösse be őket a címkártya csatlakozósávjára, ahogy az alábbi ábrán látható ("C" let). A fő egység és a sorban az utolsó segéd egység közötti segéd egységek F1/F2 csatlakozásai esetében: csupaszítsa le a vezetékeket ("A" let), és kösse be őket a címkártya csatlakozósávjára, ahogy az alábbi ábrán látható ("B" let). Vágja el a vezetékeket: >250 mm A 10 mm C B >10 mm 2

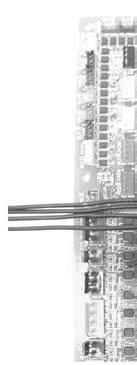

4 Az egységek RS485+/ csatlakozásai esetében (a sorban az utolsó egység kivételével): csupaszítsa le a vezetékeket ("A" let), és kösse be őket a címkártya csatlakozósávjára, ahogy az alábbi ábrán látható ("B" let). A sorban az utolsó egység RS485+/ csatlakozásai esetében: csupaszítsa le a vezetékeket, és kösse be őket a címkártya csatlakozósávjára, ahogy az alábbi ábrán látható ("C" let). : A 10 mm - Ha a felügyeleti rendszer egy paraméter értékét a megengedett tartományon kívülire akarja állítani, akkor az írási kérelmet a rendszer figyelmen kívül hagyja. Általános információk a Modbus protokollal kapcsolatban A címkártyán a Modicon Modbus protokoll az alábbi dokumentum szerint lett megvalósítva: Modicon Modbus Protocol Reference Guide June 1996, PI-MBUS-300 Rev. J A karakterátviteli időtartamok alapján a megvalósított Modbus protokoll RTU (Remote Terminal Unit) típusú. A konfiguráció az RS- 485 multidrop üzemmódját használja. A folyadékhűtő egységek Modbus-csomagban kapják meg a címüket. B C >10 A Modbus protokoll megvalósított parancsai A programban megvalósított parancsok a következők: A DICN-hálózatok általános leírása A távvezérlő beállításával és a berendezés DICN-hálózatos rendszerben történő üzemeltetésével kapcsolatban lásd a berendezéshez mellékelt szerelési kézikönyvben a "DICN-hálózatos rendszer csatlakoztatása és beállítása" fejezetet, illetve az üzemeltetési kézikönyvet. A Modbus kommunikációs rendszer általános leírása A címkártya Modbus protokollal képes kommunikálni. A kommunikációs hálózat ei A kommunikációs hálózatnak két fő alkotóeleme van: A BMS vagy egyéb felügyeleti rendszer. A folyadékhűtő vagy folyadékhűtők. A BMS vagy egyéb felügyeleti rendszer a címkártyán keresztül tud a folyadékhűtőkkel kommunikálni. Lekérdezéskor a kommunikáció kezelése a fő-segéd hierarchiában történik, amelyben a felügyelő BMS a fő egység, a címkártyák pedig segédek. A Modbus hálózatban a folyadékhűtő berendezések azonosítása a felügyelő által kiosztott cím hozzárendelésével történik. A folyadékhűtő egység címét a BMS-beállítások megadásakor lehet beprogramozni. A Modbus kommunikációs rendszerű felügyeleti rendszer szállítóinak megfelelő jelentést kell társítaniuk a folyadékhűtők címkártyáinak változóihoz, melyeket a változók adatbázisa tartalmaz. A változókat a felügyeleti rendszer olvashatja és/vagy írhatja. Azt, hogy egy változó csak olvasható vagy olvasható/írható, a csatlakoztatott folyadékhűtő és/vagy a használt szoftveralkalmazás határozza meg. - Ha a felügyeleti rendszer egy csak olvasható állapotú változóhoz rendel értéket, akkor a parancsot a rendszer nem hajtja végre. - Ha a felügyeleti rendszer olyan változóra hivatkozik egy kérésben, amely nincsen egy címkártyával ellátott folyadékhűtőn, akkor a címkártya nulla értéket ad vissza a felügyeleti rendszernek. A felügyeleti rendszernek tudnia kell megfelelően kezelni ezeket az eseteket. Modbus parancs Jelentés Megjegyzések 01 read coil status (tekercsállapot olvasása) 02 read input status (bemenet állapotának olvasása) 03 read holding registers (tároló regiszterek olvasása) 04 read input registers (bemeneti regiszterek olvasása) 05 force single coil (egyetlen tekercs átállítása) 06 preset single register (egyetlen regiszter állítása) 15 force multiple coils (több tekercs átállítása) 16 preset multiple registers (több regiszter állítása) Megjegyzés: A címkártyákkal ellátott folyadékhűtők sokfélesége miatt nincsenek megkülönböztetve a bemeneti változók (csak olvasható állapotúak) és a kimeneti változók (olvasható/írható állapotúak), tehát az adatbázis ismerete és kezelése feltétele a felügyeleti rendszer működésének. A rendszer általános célú, ezért a különféle Modbus parancsokra a címkártya ugyanúgy válaszol. A Modbus protokoll adatábrázolása Digitális Minden digitális adatot egyetlen bit kódol: 0 = KI Digitális változó(k) olvasása Digitális változó(k) olvasása Analóg változó(k) olvasása Analóg változó(k) olvasása Digitális változó(k) írása egyenként Analóg változó(k) írása egyenként Digitális változók sorozatának írása Analóg változók sorozatának írása logikaitekercs-csoport vagy diszkrét bemenet aktuális állapotának (BE/KI) lekérése logikaitekercs-csoport vagy diszkrét bemenet aktuális állapotának (BE/KI) lekérése egy vagy több tároló regiszter aktuális bináris értékének lekérése egy vagy több tároló regiszter aktuális bináris értékének lekérése egyetlen tekercs átállítása BE vagy KI állapotúra adott bináris értéket ír egy tároló regiszterbe egymást követő logikai tekercsek átállítása BE vagy KI állapotúra adott bináris értékeket ír egymást követő tároló regiszterek sorozatába 1 = BE Minden digitális változó egymást követő regiszterekhez van rendelve, melyeknél: - az alacsonyabb című változó a kevésbé jelentős bithez van rendelve - az magasabb című változó a jelentősebb bithez van rendelve 3

5 Analóg és egész számokkal ábrázolt adatok Az analóg és az egész számokkal ábrázolt értékeket bináris jelöléssel egy 16 bites WORD regiszter ábrázolja. Minden regiszter esetében az első bájt tartalmazza a magas helyi értékű biteket, a második bájt pedig az alacsony helyi értékű biteket. Az analóg változók tizedekkel vannak ábrázolva: - a 10,0 értéket például 0064h=100d formában továbbítja a rendszer - a 10,0 értéket például FF9Ch=-100d formában továbbítja a rendszer Az egész számos változókat a tényleges értékükkel továbbítja a rendszer: - a 100 értéket például 0064h=100d formában továbbítja a rendszer A címkártya regisztereken működik, és ezek a regiszterek 16 bitesek. Ha a BMS vagy egyéb felügyeleti rendszer egy paraméter értékét a megengedett tartományon kívülire akarja állítani, akkor az írási kérelmet a rendszer figyelmen kívül hagyja. Megvalósított hibakód Kód Modbus értelmezés Állapot 1 Illegális funkció Az üzenet nem támogatott, vagy a szükséges változók száma nagyobb a megengedett határértéknél (hossz 30) A BMS-beállítások megadása A BMS-beállítások megadásával kapcsolatban lásd a folyadékhűtő berendezés szerelési kézikönyvét. A kábelvégelzáró (ellenállás) a címkártyára van integrálva, és egy DIP-kapcsoló (S3A) segítségével lehet engedélyezni. Példa: MODBUS fő BMS Szerviz menü: almenü: kommunikáció KOMMUNIKÁCIÓ (negyedik képernyő) KOMMUNIKÁCIÓ (hatodik képernyő) A címkártya használata Ellenőrizze, hogy a címkártya jól van-e az A11P PCB-panelhez erősítve, a DICN-hálózatos rendszer és/vagy a MODBUS kommunikáció vezetékei jól vannak-e csatlakoztatva, továbbá a BMS-beállítások helyesen lettek-e megadva. Változók adatbázisa 1. egység 2. egység 3. egység... RS485 MODBUS MODBUS MODBUS MODBUS ADDR: (cím) BR: (átviteli seb. baudban) PARITY: BMS CONTROL ALLOWED: EVEN (1 STOPb) EVEN (1 STOPb) EVEN (1 STOPb) EVEN (1 STOPb) 1. egység 2. egység 3. egység... Y Y Y Y A Bemenet/kimenet állapota menüben Ÿ bármikor ellenőrizheti, hogy aktív-e az RS485 vagy a DIII kommunikáció. A BMS vagy egyéb felügyeleti rendszer egy rögzített változókészleten, más néven a ken keresztül tud a folyadékhűtő egységekkel kommunikálni. Az alábbiakban megtalálja mindazokat az információkat, amelyekre szüksége lehet a BMS vagy egyéb felügyeleti rendszerhez a folyadékhűtő címkártyájára írható vagy onnan kiolvasható digitális, egész számú és analóg változókkal kapcsolatban. MEGJEGYZÉS A regiszterek számozása és a tekercsek száma decimális jelölésű, és "1"-gyel kezdődik. A regiszter- és tekercsk számozása hexadecimális jelölésű, és "00"-val kezdődik. _^ COMMUNICATION RS232 ONLINE:N RS485 ONLINE:Y DIII ONLINE:Y 1. folyadékhűtő egység 01 S3A ON OFF A11P MODBUS segédek folyadékhűtő egység A21P S3A A11P ON OFF 3. folyadékhűtő egység A21P 03 S3A ON OFF A11P = DIP-kapcsoló állása A példában az 1. és 2. folyadékhűtő egység címkártyáján a sorban az utolsó DIP-kapcsolót KI állapotúra kell beállítani. Mivel a sorban az utolsó egység a 3. folyadékhűtő egység, a címkártyán a sorban az utolsó DIP-kapcsolót BE állapotúra kell beállítani. 4

6 Digitális változók száma Tekercs száma Tekercs Olvasható/ Írható Leírás Megjegyzés Nem használt O Berendezés állapota: figyelés 0= Ki, 1= Be Í Berendezés állapota: vezérlés 0= Ki, 1= Be O Általános vészjelzés 0= nincs vészjelzés, 1= vészjelzés O Termosztát állapota 0= Ki, 1= Be O Halk üzemmód állapota (csak az OPIF opció 0= nem, 1= igen O Áthidaló kisnyomás-kapcsoló aktív, C1 0= nem, 1= igen O Áthidaló kisnyomás-kapcsoló aktív, C2 0= nem, 1= igen 63 3E O Szabad hűtés aktív 0= nem, 1= igen 64 3F O Távvezérelt be-/kikapcsolás engedélyezett 0= nem, 1= igen ("igen", ha "REMOTE ON/OFF" lett kiválasztva egy változtatható digitális bemeneten) O Fázissorrend-figyelő (L1-L2-L3), 1. kör 0= OK, 1= nem OK [X12A (1-3-5)] O Digitális bemenet: Túlnyomás-kapcsoló, 1. kör 0= Nyitva, 1= Zárva [X4A] O Digitális bemenet: Kompresszor reteszelője 1, 1. kör 0= Nyitva, 1= Zárva [X5A] O Digitális bemenet: Kompresszor reteszelője 2, 1. kör 0= Nyitva, 1= Zárva [X6A] O Digitális bemenet: Ventilátor túláramrelé, 1. 0= Nyitva, 1= Zárva [X7A] ventilátorfokozat, 1. kör O Digitális bemenet: Ventilátor túláramrelé, 2. 0= Nyitva, 1= Zárva [X8A] ventilátorfokozat, 1. kör O Digitális bemenet: Ventilátor túláramrelé, 3. ventilátorfokozat, 1. kör 0= Nyitva, 1= Zárva [X9A] 107 6A O Digitális bemenet: ventilátorinverter, 1. biztonsági áramkör 0= Nyitva, 1= Zárva [X27A] (csak az OPIF opció 111 6E O Digitális bemenet: Áramláskapcsoló 0= Nyitva, 1= Zárva [X30A] 112 6F O Digitális bemenet: Szivattyú reteszelője 0= Nyitva, 1= Zárva [X31A] O Változtatható digitális bemenet 1: még be nem állított 0= Nyitva, 1= Zárva [X32A (3-4)] O Változtatható digitális bemenet 2: még be nem állított 0= Nyitva, 1= Zárva [X32A (1-2)] O Digitális kimenet: Kompresszor védőrelé 1, 1. kör 0= Nyitva, 1= Zárva [X13A] O Digitális kimenet: Kompresszor védőrelé 2, 1. kör 0= Nyitva, 1= Zárva [X14A] O Digitális kimenet: Fűtőpólya 0= Nyitva, 1= Zárva [X15A] O Digitális kimenet: Szivattyú védőrelé 0= Nyitva, 1= Zárva [X16A] O Digitális kimenet: Átváltó szelep, 1. kör (csak az EWYQ 0= Nyitva, 1= Zárva [X17A] O Digitális kimenet: 1. ventilátorfokozat, 1. kör 0= Nyitva, 1= Zárva [X19A (1-3)] O Digitális kimenet: 2. ventilátorfokozat, 1. kör 0= Nyitva, 1= Zárva [X19A (5-7)] 123 7A O Digitális kimenet: 3. ventilátorfokozat, 1. kör 0= Nyitva, 1= Zárva [X20A] 126 7D O Változtatható digitális kimenet 1: "SAFETY+W.(NO)" (alapértelmezés) 128 7F O Változtatható digitális kimenet 2: "GEN.OPERATION" (alapértelmezés) O Változtatható digitális kimenet 3: még be nem állított O Változtatható digitális bemenet 3: még be nem állított O Változtatható digitális bemenet 4: még be nem állított O Változtatható digitális kimenet 6: még be nem állított O Változtatható digitális kimenet 4: még be nem állított O Változtatható digitális kimenet 5: még be nem állított 0= Nyitva, 1= Zárva [X22A] 0= Nyitva, 1= Zárva [X24A] 0= Nyitva, 1= Zárva [X25A] 0= Nyitva, 1= Zárva [X65A] (1-2) 0= Nyitva, 1= Zárva [X65A] (3-4) 0= Nyitva, 1= Zárva [X63A] 0= Nyitva, 1= Zárva [X64A] (1-3) 0= Nyitva, 1= Zárva [X64A] (5-7) O Fázissorrend-figyelő (L1-L2-L3), 2. kör 0= OK, 1= nem OK [X12A (1-3-5)] O Digitális bemenet: Túlnyomás-kapcsoló, 2. kör 0= Nyitva, 1= Zárva [X4A] O Digitális bemenet: Kompresszor reteszelője 1, 2. kör 0= Nyitva, 1= Zárva [X5A] O Digitális bemenet: Kompresszor reteszelője 2, 2. kör 0= Nyitva, 1= Zárva [X6A] O Digitális bemenet: Ventilátor túláramrelé, 1. 0= Nyitva, 1= Zárva [X7A] ventilátorfokozat, 2. kör O Digitális bemenet: Ventilátor túláramrelé, 2. 0= Nyitva, 1= Zárva [X8A] ventilátorfokozat, 2. kör O Digitális bemenet: Ventilátor túláramrelé, 3. ventilátorfokozat, 2. kör 0= Nyitva, 1= Zárva [X9A] 155 9A O Digitális bemenet: ventilátorinverter, 2. biztonsági áramkör 0= Nyitva, 1= Zárva [X27A] (csak az OPIF opció 5

7 száma 11 0A Tekercs száma Tekercs Olvasható/ Írható Leírás Megjegyzés 163 A2 O Digitális kimenet: Kompresszor védőrelé 1, 2. kör 0= Nyitva, 1= Zárva [X13A] 164 A3 O Digitális kimenet: Kompresszor védőrelé 2, 2. kör 0= Nyitva, 1= Zárva [X14A] 167 A6 O Digitális kimenet: Átváltó szelep, 2. kör (csak az EWYQ 0= Nyitva, 1= Zárva [X17A] 169 A8 O Digitális kimenet: 1. ventilátorfokozat, 2. kör 0= Nyitva, 1= Zárva [X19A (1-3)] 170 A9 O Digitális kimenet: 2. ventilátorfokozat, 2. kör 0= Nyitva, 1= Zárva [X19A (5-7)] 171 AA O Digitális kimenet: 3. ventilátorfokozat, 2. kör 0= Nyitva, 1= Zárva [X20A] Analóg és egész számos változók Olvasható/ Írható Leírás Mértékegység Megjegyzés O/Í Aktív hűtési bemeneti célhőmérséklet C x1/10 A változtatható digitális bemenet függvénye: kettős célhőmérséklet O/Í Aktív hűtési kimeneti célhőmérséklet C x1/10 A változtatható digitális bemenet függvénye: kettős célhőmérséklet O/Í Aktív fűtési bemeneti célhőmérséklet (csak EWYQ) C x1/10 A változtatható digitális bemenet függvénye: kettős célhőmérséklet O/Í Aktív fűtési kimeneti célhőmérséklet (csak EWYQ) C x1/10 A változtatható digitális bemenet függvénye: kettős célhőmérséklet O/Í 1. hűtési bemeneti célhőmérséklet C x1/ O/Í 2. hűtési bemeneti célhőmérséklet C x1/ O/Í 1. hűtési kimeneti célhőmérséklet C x1/ O/Í 2. hűtési kimeneti célhőmérséklet C x1/ C O/Í 1. fűtési bemeneti célhőmérséklet (csak EWYQ) C x1/ D O/Í 2. fűtési bemeneti célhőmérséklet (csak EWYQ) C x1/ E O/Í 1. fűtési kimeneti célhőmérséklet (csak EWYQ) C x1/ F O/Í 2. fűtési kimeneti célhőmérséklet (csak EWYQ) C x1/ O/Í "A" termosztát C x1/ O/Í "B" termosztát C x1/ O/Í "C" termosztát C x1/ O Kilépő víz minimum C x1/ O Nagynyomású hőmérséklet, 1. kör C x1/ O Kisnyomású hőmérséklet, 1. kör C x1/ O Nagynyomású hőmérséklet, 2. kör C x1/ A O Kisnyomású hőmérséklet, 2. kör C x1/ O Analóg bemenet: Környezeti hőmérséklet érzékelő C x1/10 [X33A] O Analóg bemenet: Belépő vízhőmérséklet érzékelő C x1/10 [X34A] O Analóg bemenet: Kilépő vízhőmérséklet érzékelő C x1/10 [X35A] O Analóg bemenet: Szívó oldali hőmérséklet-érzékelő, C x1/10 [X36A] 1. kör O Analóg bemenet: Hűtőközegcső hőmérséklet-érzékelő, C x1/10 [X37A] 1. kör O Analóg bemenet: Hőcserélő hőmérséklet-érzékelő 1, C x1/10 [X38A] 1. kör (csak az EWYQ O Analóg bemenet: Hőcserélő hőmérséklet-érzékelő 2, 1. kör (csak az EWYQ C x1/10 [X39A] O Analóg bemenet: Nyomó oldali hőmérséklet-érzékelő 1, C x1/10 [X40A] 1. kör O Analóg bemenet: Nyomó oldali hőmérséklet-érzékelő 2, C x1/10 [X41A] 1. kör 91 5A O Analóg bemenet: Túlnyomás-érzékelő, 1. kör bar x1/10 [X42A] 92 5B O Analóg bemenet: Kisnyomás-érzékelő, 1. kör bar x1/10 [X43A] 93 5C O Analóg bemenet: Áramerősség-mérő (csak az OP57 A x1/10 [X44A] 94 5D O Analóg bemenet: Feszültségmérő (csak az OP57 V x1/10 [X45A] 96 5F O Analóg bemenet: Fűtési szívó oldali hőmérsékletérzékelő C x1/10 [X66A] 1, 1. kör (csak az EWYQ O Analóg bemenet: Fűtési szívó oldali hőmérsékletérzékelő 2, 1. kör (csak az EWYQ C x1/10 [X67A] O Változtatható analóg bemenet 2: még be nem állított O Változtatható analóg bemenet 1: még be nem állított (V vagy ma vagy C x1/10) vagy DI (V vagy ma vagy C x1/10) vagy DI Ha a típus = DI, akkor 0= Nyitva, 50= Zárva [X68A] Ha a típus = DI, akkor 0= Nyitva, 50= Zárva [X69A] 6

8 Olvasható/ Írható Leírás Mértékegység Megjegyzés O Változtatható analóg bemenet 4: még be nem állított O Változtatható analóg bemenet 3: még be nem állított O Analóg kimenet: Ventilátorsebesség jel, 1. kör (cszak az OPIF opció O Változtatható analóg bemenet 1: még be nem állított O Analóg kimenet: Ventilátorsebesség jel, 2. kör (cszak az OPIF opció O Analóg bemenet: Fűtési szívó oldali hőmérsékletérzékelő 1, 2. kör (csak az EWYQ O Analóg bemenet: Fűtési szívó oldali hőmérsékletérzékelő 2, 2. kör (csak az EWYQ O Analóg bemenet: Szívó oldali hőmérséklet-érzékelő, 2. kör O Analóg bemenet: Hűtőközegcső hőmérséklet-érzékelő, 2. kör O Analóg bemenet: Hőcserélő hőmérséklet-érzékelő 1, 2. kör (csak az EWYQ O Analóg bemenet: Hőcserélő hőmérséklet-érzékelő 2, 2. kör (csak az EWYQ O Analóg bemenet: Nyomó oldali hőmérséklet-érzékelő 1, 2. kör O Analóg bemenet: Nyomó oldali hőmérséklet-érzékelő 2, 2. kör (V vagy ma vagy C x1/10) vagy DI (V vagy ma vagy C x1/10) vagy DI V x1/10 [X72A (3-4)] V vagy ma x1/ 10 Ha a típus = DI, akkor 0= Nyitva, 50= Zárva [X70A] Ha a típus = DI, akkor 0= Nyitva, 50= Zárva [X71A] [X73A] V x1/10 [X74A (4-5)] C x1/10 [X34A] C x1/10 [X35A] C x1/10 [X36A] C x1/10 [X37A] C x1/10 [X38A] C x1/10 [X39A] C x1/10 [X40A] C x1/10 [X41A] 139 8A O Analóg bemenet: Túlnyomás-érzékelő, C2 bar x1/10 [X42A] 140 8B O Analóg bemenet: Kisnyomás-érzékelő, C2 bar x1/10 [X43A] 178 B1 O Hibakód (a legmagasabb prioritású aktív hibáé) 0= nincs biztonsági eszköz 1= (lásd: 10. oldal, "A biztonságieszköz-kódok egész értékeinek áttekintése") 179 B2 O Hibakód (a legmagasabb prioritású aktív hibáé) 0= berendezés, 1= 1. kör, 2= 2. kör, 5= hálózat, 6= figyelmeztetés 180 B3 O Hibakód (a kiválasztott aktív hibáé); lásd a 182-es egész számos paramétert 181 B4 O Hibatípus (a kiválasztott aktív hibáé); lásd a 182-es egész számos paramétert 0= nincs biztonsági eszköz 1= (lásd: 10. oldal, "A biztonságieszköz-kódok egész értékeinek áttekintése") 0= berendezés, 1= 1. kör, 2= 2. kör, 5= hálózat, 6= figyelmeztetés 182 B5 O/Í A kiválasztott aktív hiba száma Az ehhez a hivatkozási számhoz tartozó aktív hiba információi jelennek meg a 180-as és a 181-es változóban (maximális bemenetszám = a 183-as változó értéke) 183 B6 O Az egyszerre megjeleníthető aktív hibák maximális száma 184 B7 O/Í Hűtés/fűtés üzemmód beállítás Megjegyzés: Csak akkor írható, ha a szoftverben digitális bemenettel vezérelt hűtés/fűtés váltó távkapcsolás lett kiválasztva. 0= COOLING, 1= HEATING 185 B8 O/Í Termosztát üzemmód 0= MANUAL CONTROL, 1= INL WATER, 2= OUTL WATER 186 B9 O Aktív üzemmód 0= MANUAL MODE, 1= INLSETP1, 2= INLSETP2, 3= OUTSETP1, 4= OUTSETP2 187 BA O Az egység teljesítménye % 188 BB O C1 teljesítménye % 189 BC O C2 teljesítménye % 192 BF O Az egység áramfelvétele (csak az OP57 A 199 C6 O/Í Teljesítménykorlátozó üzemmód 0= NOT ACTIVE, 1= CHANG.DIG.INP, 2= LIMIT 25%, 50%, 75% vagy SETTING (lásd a következő változót) 200 C7 O/Í Teljesítménykorlátozó üzemmód kiválasztása Csak akkor érvényes, ha a 199-es cím értéke "2" 0= LIMIT 25%, 1= LIMIT 50%, 2= LIMIT 75%, 3= LIMIT SETTING 201 C8 O/Í Teljesítménykorlátozási beállítás, C11 0= OFF, 1= ON 202 C9 O/Í Teljesítménykorlátozási beállítás, C12 0= OFF, 1= ON 203 CA O/Í Teljesítménykorlátozási beállítás, C21 0= OFF, 1= ON 204 CB O/Í Teljesítménykorlátozási beállítás, C22 0= OFF, 1= ON 205 CC O/Í Halk üzemmód 0= NOT ACTIVE, 1= CHANG.DIG.INP, 2= DAILY SCHEDULE, 3= ACTIVE 7

9 Olvasható/ Írható Leírás Mértékegység Megjegyzés 206 CD O A C11 állapota 207 CE O A C12 állapota 208 CF O A C21 állapota 210 D1 O A C22 állapota 1= CAN STARTUP, 2= NO PRIORITY, 3= NO FLOW, 4= PUMPLEAD TIM, 5= TIMER BUSY, 6= FREE COOLING, 7= AREC INLET, 8= UNIT OFF, 9= STANDBY DICN, 10= LIMIT, 11= MIN.RUN.TIM, 12= HP SETBACK, ha a szoftver V1.0: 13= DEFROST BUSY, 14= FREEZEUP PR, 15= FREEZEUP DIS, 16= SAFETY ACT. ha a szoftver V2.0 vagy újabb verziójú: 13= COMP PR, 14= DEFROST BUSY, 15= FREEZEUP PR, 16= FREEZEUP DIS, 17= SAFETY ACT. 211 D2 O RH11 (C11 kompresszor üzemideje) felső h x 1000 Üzemidő = felső x alsó 212 D3 O RH11 (C11 kompresszor üzemideje) alsó h 213 D4 O RH12 (C12 kompresszor üzemideje) felső h x D5 O RH12 (C12 kompresszor üzemideje) alsó h 215 D6 O RH21 (C21 kompresszor üzemideje) felső h x D7 O RH21 (C21 kompresszor üzemideje) alsó h 217 D8 O RH22 (C22 kompresszor üzemideje) felső h x D9 O RH22 (C22 kompresszor üzemideje) alsó h 219 DA O C11C (C11 kompresszor hűtési ideje) felső h x 1000 Üzemidő = felső x alsó (cszak az EWYQ 220 DB O C11C (C11 kompresszor hűtési ideje) alsó h (cszak az EWYQ 221 DC O C12C (C12 kompresszor hűtési ideje) felső h x 1000 (cszak az EWYQ 222 DD O C12C (C12 kompresszor hűtési ideje) alsó h (cszak az EWYQ 223 DE O C21C (C21 kompresszor hűtési ideje) felső h x 1000 (cszak az EWYQ 224 DF O C21C (C21 kompresszor hűtési ideje) alsó h (cszak az EWYQ 226 E1 O C22C (C22 kompresszor hűtési ideje) felső h x 1000 (cszak az EWYQ 227 E2 O C22C (C22 kompresszor hűtési ideje) alsó h (cszak az EWYQ 228 E3 O C11H (C11 kompresszor fűtési ideje) felső h x 1000 Üzemidő = felső x alsó (cszak az EWYQ 229 E4 O C11H (C11 kompresszor fűtési ideje) alsó h (cszak az EWYQ 230 E5 O C12H (C12 kompresszor fűtési ideje) felső h x 1000 (cszak az EWYQ 231 E6 O C12H (C12 kompresszor fűtési ideje) alsó h (cszak az EWYQ 232 E7 O C21H (C21 kompresszor fűtési ideje) felső h x 1000 (cszak az EWYQ 233 E8 O C21H (C21 kompresszor fűtési ideje) alsó h (cszak az EWYQ 234 E9 O C22H (C22 kompresszor fűtési ideje) felső h x 1000 (cszak az EWYQ 235 EA O C22H (C22 kompresszor fűtési ideje) alsó (cszak az EWYQ h 236 EB O CS11 (C11 kompresszor beindulásainak száma) felső 237 EC O CS11 (C11 kompresszor beindulásainak száma) alsó 238 ED O CS12 (C12 kompresszor beindulásainak száma) felső 239 EE O CS12 (C12 kompresszor beindulásainak száma) alsó 242 F1 O CS21 (C21 kompresszor beindulásainak száma) felső 243 F2 O CS21 (C21 kompresszor beindulásainak száma) alsó 244 F3 O CS22 (C22 kompresszor beindulásainak száma) felső 245 F4 O CS22 (C22 kompresszor beindulásainak száma) alsó Kompresszor beindulásainak száma= felső x alsó 246 F5 O Az 1. ventilátor-áramkör aktuális állapota 0= Ki, 1= LLLL, 2= LLL, 3= LL, 4= Lassú, 5= Közepes, 6= Gyors Az 1. ventilátor-áramkör aktuális állapota (OPIF) % 0~100 8

10 Olvasható/ Írható Leírás Mértékegység Megjegyzés 247 F6 O A 2. ventilátor-áramkör aktuális állapota 0= Ki, 1= LLLL, 2= LLL, 3= LL, 4= Lassú, 5= Közepes, 6= Gyors A 2. ventilátor-áramkör aktuális állapota (OPIF) % 0~ F9 O/Í Rákapcsolási időtartam bemenetvezérlés s 251 FA O/Í Lekapcsolási időtartam bemenetvezérlés s 252 FB O/Í Rákapcsolási időtartam kimenetvezérlés s 253 FC O/Í Lekapcsolási időtartam kimenetvezérlés s 254 FD O BMS engedélyezett 0= Nem, 1= Igen 255 FE O Szoftververzió első e Verzió= Szoftververzió első e.szoftververzió hátsó 256 FF O Szoftververzió hátsó e e O SoftCode fő PCB-panel xxxx érték => SPxxxxy zzz (pl. SP1532A 036) O SoftCode PCB-bővítés 1 xxxx érték => SPxxxxy zzz (pl. SP1559A 009) O SoftCode távvezérlő xxxx érték => SPxxxxy zzz (pl. SP1534A 028) O SoftCode fő PCB-panel karakter y érték (0=" ", 1="A", 2="B" ) => SPxxxxy zzz O SoftCode PCB-bővítés karakter y érték (0=" ", 1="A", 2="B" ) => SPxxxxy zzz O SoftCode távvezérlő karakter y érték (0=" ", 1="A", 2="B" ) => SPxxxxy zzz O SoftVersion fő PCB-panel zzz érték => SPxxxxy zzz O SoftVersion PCB-bővítés zzz érték => SPxxxxy zzz O SoftVersion távvezérlő PCB-panel zzz érték => SPxxxxy zzz A O Berendezés típusa 1 0= AW B O Berendezés típusa 2 0= CO, 1= RH C O Berendezés típusa 3 kw 0~ D O Körök száma 1, E O Evaporátorok száma F O Hőcserélők száma 1, O Hűtőközeg 0= R410A O Kompresszor típusa 0= SCL O EEV típus 0= "P" O VA opció (OP57) 0= Nem, 1= Igen O Ventilátor opció (OPIF) 0= Nem, 1= Igen O Ikerszivattyú opció (OPTP vagy OPTC) 0= Nem, 1= Igen O Evaporátor opció (OP10) 0= Nem, 1= Igen O/Í Segédek száma (csak DICN-hálózat esetében + Fő) O Fő vagy segéd (csak DICN-hálózat 0= Fő, 1= Segéd1, 2= Segéd2, 3= Segéd A O/Í Üzemmód (csak DICN-hálózat 0= normál, 1= készenlét, 2= kézi be-/kikapcsolás B O A fő egység állapota (csak DICN-hálózat 0= normál, 1= készenlét, 2= kézi be-/kikapcsolás, 3= biztonsági eszköz C O Az 1. segéd egység állapota (csak DICN-hálózat D O A 2. segéd egység állapota (csak DICN-hálózat E O A 3. segéd egység állapota (csak DICN-hálózat 0= normál, 1= készenlét, 2= kézi be-/kikapcsolás, 3= biztonsági eszköz 0= normál, 1= készenlét, 2= kézi be-/kikapcsolás, 3= biztonsági eszköz 0= normál, 1= készenlét, 2= kézi be-/kikapcsolás, 3= biztonsági eszköz 9

11 A biztonságieszköz-kódok egész értékeinek áttekintése Érték A Biztonsági beállítások menü üzenete Érték A Biztonsági beállítások menü üzenete 0 UNIT SAFETY Nincs biztonsági eszköz 62 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERRH1" 1 UNIT SAFETY "0F0:EMERGENCY STOP" 63 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERRH2" 2 UNIT SAFETY "0AE:FLOW HAS STOPPED" 64 UNIT WARNING "1J6:COIL1 SENSOR ERR" 3 UNIT SAFETY "0A4:FREEZE UP" 65 UNIT WARNING "1J7:COIL2 SENSOR ERR" 4 UNIT SAFETY "0C9:INL SENSOR ERR" 66 CIRCUIT 1 SAFETY "1J5:REFR SENSOR ERR" 5 UNIT SAFETY "0CA:OUT SENSOR ERR" 67 UNIT SAFETY "0A4:FREEZE UP C1" 6 UNIT SAFETY "0H9:AMB T SENSOR ERR" 70 CIRCUIT 2 SAFETY "2U1:REV PHASE PROT" 9 UNIT SAFETY "0U4:EXT PCB COMM.ERR" 71 CIRCUIT 2 SAFETY "2E3:HIGH PRESSURE SW" 10 UNIT SAFETY "0U4:MAINPCB COMM.ERR" 75 CIRCUIT 2 SAFETY "2E4:LOW PRESSURE" 12 UNIT SAFETY "0AE:PUMPINTERLOCK" 77 CIRCUIT 2 SAFETY "2JA:HP SENSOR ERR" 14 UNIT WARNING "0AE:FLOW HAS STOPPED" 78 CIRCUIT 2 SAFETY "2JC:LP SENSOR ERR" 16 UNIT WARNING "0C9:INL SENSOR ERR" 82 CIRCUIT 2 SAFETY "253:FAN INV ERR." 17 UNIT SAFETY "0A9:EEV PCB COMM ERR" 84 CIRCUIT 2 SAFETY "2J3:DISCHSENSOR ERR1" 18 UNIT SAFETY "0A9:EEV PCB ERR" 85 CIRCUIT 2 SAFETY "2F3:HIGH DISCH TEMP1" 19 UNIT SAFETY "0UA:OP.NOT CONFIRMED" 86 UNIT WARNING "253:FAN OVERC. ST1" 29 UNIT SAFETY "0U5:PCB COMM.PROBLEM" 87 UNIT WARNING "253:FAN OVERC. ST2" 30 CIRCUIT 1 SAFETY "1U1:REV PHASE PROT" 88 UNIT WARNING "253:FAN OVERC. ST3" 31 CIRCUIT 1 SAFETY "1E3:HIGH PRESSURE SW" 89 CIRCUIT 2 SAFETY "2A9:EEV ERR" 35 CIRCUIT 1 SAFETY "1E4:LOW PRESSURE" 90 CIRCUIT 2 SAFETY "253:FAN OVERC. ST1" 37 CIRCUIT 1 SAFETY "1JA:HP SENSOR ERR" 91 CIRCUIT 2 SAFETY "253:FAN OVERC. ST2" 38 CIRCUIT 1 SAFETY "1JC:LP SENSOR ERR" 92 CIRCUIT 2 SAFETY "253:FAN OVERC. ST3" 42 CIRCUIT 1 SAFETY "153:FAN INV ERR." 93 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERR" 44 CIRCUIT 1 SAFETY "1J3:DISCHSENSOR ERR1" 94 CIRCUIT 2 SAFETY "2A9:SUPERHEAT ERR" 45 CIRCUIT 1 SAFETY "1F3:HIGH DISCH TEMP1" 96 UNIT WARNING "2E3:HP SETBACK" 46 UNIT WARNING "153:FAN OVERC. ST1" 97 UNIT WARNING "2E6:COMP PR" 47 UNIT WARNING "153:FAN OVERC. ST2" 98 CIRCUIT 2 SAFETY "2E6:COMPR 1 SAFETY" 48 UNIT WARNING "153:FAN OVERC. ST3" 99 CIRCUIT 2 SAFETY "2E6:COMPR 2 SAFETY" 49 CIRCUIT 1 SAFETY "1A9:EEV ERR" 100 CIRCUIT 2 SAFETY "2J3:DISCHSENSOR ERR2" 50 CIRCUIT 1 SAFETY "153:FAN OVERC. ST1" 101 CIRCUIT 2 SAFETY "2F3:HIGH DISCH TEMP2" 51 CIRCUIT 1 SAFETY "153:FAN OVERC. ST2" 102 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERRH1" 52 CIRCUIT 1 SAFETY "153:FAN OVERC. ST3" 103 CIRCUIT 2 SAFETY "2J5:SUCTSENSOR ERRH2" 53 CIRCUIT 1 SAFETY "1J5:SUCTSENSOR ERR" 104 UNIT WARNING "2J6:COIL1 SENSOR ERR" 54 CIRCUIT 1 SAFETY "1A9:SUPERHEAT ERR" 105 UNIT WARNING "2J7:COIL2 SENSOR ERR" 56 UNIT WARNING "1E3:HP SETBACK" 106 CIRCUIT 2 SAFETY "2J5:REFR SENSOR ERR" 57 UNIT WARNING "1E6:COMP PR" 107 UNIT SAFETY "0A4:FREEZE UP C2" 58 CIRCUIT 1 SAFETY "1E6:COMPR 1 SAFETY" 190 NETWORK SAFETY "0U4:PCB COMM.PROBLEM" 59 CIRCUIT 1 SAFETY "1E6:COMPR 2 SAFETY" 191 NETWORK SAFETY "0CA:OUT E SENSOR ERR" 60 CIRCUIT 1 SAFETY "1J3:DISCHSENSOR ERR2" 192 NETWORK SAFETY "0C9:INL E SENSOR ERR" 61 CIRCUIT 1 SAFETY "1F3:HIGH DISCH TEMP2" 194 NETWORK SAFETY "0U4:SW VERSION ERR" 10
