Felhasználói kézikönyv. Lenovo E51 80

Átírás

1 Felhasználói kézikönyv Lenovo E51 80

2 Mielőtt ezt az információt és a vonatkozó terméket használná, feltétlenül olvassa el és ismerje meg a következőket: Biztonsági, jótállási és telepítési kézikönyv Regulatory Notice Fontos biztonsági információk oldalszám: iv D. függelék Megjegyzések oldalszám: 59 A Biztonsági, jótállási és telepítési kézikönyv, valamint a Regulatory Notice kiadvány megtalálhatók a webhelyen. Ezek megtekintéséhez látogasson el a címre. Első kiadás (július 2015) Copyright Lenovo LIMITED AND RESTRICTED RIGHTS NOTICE: If data or software is delivered pursuant a General Services Administration GSA contract, use, reproduction, or disclosure is subject to restrictions set forth in Contract No. GS-35F

3 Tartalom Ezt olvassa el először! Fontos biztonsági információk iv Azonnali beavatkozást igénylő helyzetek.... iv Biztonsági útmutató v 1. fejezettermék áttekintése Elölnézet Bal oldali nézet Jobb oldali nézet Alulnézet Összetevők és műszaki adatok fejezeta számítógép használata... 9 Gyakran ismételt kérdések Az operációs rendszer beállítása A számítógép regisztrálása A billentyűzet használata Különleges billentyűk és jelzőfények Gyorsbillentyűs mód beállítása Az érintőfelület használata A médiakártya-olvasó használata Memóriakártya behelyezése Memóriakártya eltávolítása Energiagazdálkodás Az akkumulátorállapot ellenőrzése Az AC hálózati adapter használata Az akkumulátor töltése Energiatakarékosság Az akkumulátor használata Csatlakozás hálózatokhoz Ethernet-kapcsolat Vezeték nélküli kapcsolat fejezetwindows 10 alapok A Start menü visszatér A Műveletközpont A Windows súgójának használata fejezet A számítógép használata.. 23 Kisegítő lehetőségek és a számítógép kényelmes használata A számítógép-használat ergonómiai alapelvei fejezet Biztonsági intézkedések.. 25 Mechanikus zár rögzítése Jelszavak használata iii 6. fejezet Lenovo OneKey Recovery rendszer A rendszerpartíció biztonsági mentése A rendszerpartíció visszaállítása, amikor a Windows elindítható A rendszerpartíció visszaállítása, amikor a Windows nem indítható el fejezetaz eszközök cseréje Statikus elektromosság megakadályozása Az akkumulátor cseréje A memóriamodul cseréje A merevlemez-meghajtó cseréje A billentyűzet cseréje Optikai meghajtó cseréje fejezet A működés közbeni problémák megelőzése Általános tanácsok problémák elkerüléséhez A számítógép rendeltetésszerű használata fejezet A számítógéppel kapcsolatos hibák javítása Hibaelhárítás Akkumulátorral és tápellátással kapcsolatos problémák Képernyővel kapcsolatos problémák Meghajtókkal és egyéb tárolóeszközökkel kapcsolatos problémák A OneKey Recovery programmal kapcsolatos problémák Jelszó probléma Hanggal kapcsolatos probléma Egyéb problémák A. függelék Szabályozással kapcsolatos információk Vezeték nélküli funkciókkal kapcsolatos információk Tájékoztató az ENERGY STAR modellről Brazil hatósági szabályozással kapcsolatos megjegyzések Exportosztályozási nyilatkozat Elektronikus kisugárzással kapcsolatos figyelmeztetések A Szövetségi Hírközlési Tanács (FCC) megfelelőségi nyilatkozata Copyright Lenovo 2014 i

4 B. függelék A WEEE-irányelvvel és az újrahasznosítással kapcsolatos tudnivalók Kínai WEEE nyilatkozat Fontos WEEE információk Újrahasznosításra vonatkozó japán nyilatkozat.. 54 Brazíliára vonatkozó újrahasznosítási információk Az Egyesült Államokra és Kanadára vonatkozó akkumulátor-újrahasznosítási információk Tajvanra vonatkozó akkumulátor-újrahasznosítási információk Az Európai Unióra vonatkozó akkumulátor-újrahasznosítási információk C. függelék Veszélyes anyagok korlátozására vonatkozó direktíva (RoHS) Indiai RoHS Kínai RoHS Török RoHS Ukrajnai RoHS Európai Uniós RoHS D.függelékMegjegyzések Védjegyek Index ii Felhasználói kézikönyv

5 Ezt olvassa el először! Feltétlenül fogadja meg az itt leírt fontos tanácsokat, hogy a számítógép használata mindig nagy élvezetet jelentsen. Figyelmen kívül hagyásuk kényelmetlenséghez vagy sérüléshez vezethet, illetve a számítógép meghibásodását okozhatja. Védekezés a számítógép által termelt hővel szemben. Amikor a számítógép be van kapcsolva, illetve amikor az akkumulátor töltődik, a készülékház, a tenyérpihentető és egyéb részek átforrósodhatnak. Hőmérsékletük függ a rendszer aktivitásától, valamint az akkumulátor töltési szintjétől. A testfelülettel történő kiterjedt érintkezés - nem beszélve ruhán keresztül - kényelmetlenséget okozhat, illetve végső fokon égési sebekkel járhat. Ne tartsa kezében, ölében és más testrésze közelében sem hosszabb ideig az átforrósodott részeket. Rendszeres időközönként tartson szünetet a billentyűzet használatában, felemelve kezét a tenyérpihentetőről. Védje magát az AC hálózati adapter által termelt hővel szemben. Az AC hálózati adapter hőt termel, amikor csatlakoztatva van a számítógéphez és a fali csatlakozóaljzathoz. A testfelülettel történő kiterjedt érintkezés - még ruhán keresztül is - égési sérülésekkel járhat. Használat közben ne érjen hozzá egyetlen testrészével sem a hálózati adapterhez. Sohase használja fel a hálózati adaptert testének melegítésére! Védje számítógépét a nedvességtől. Tartsa távol a folyadékokat a számítógéptől! Így elkerülheti, hogy folyadék ömöljön rá, illetve az áramütés veszélyét is. Védje a kábeleket a sérülésektől. A komolyabb erőhatás a kábelek sérülését vagy szakadását okozhatja. Mindig úgy vezesse a kommunikációs vonalak, az AC hálózati adapter, az egér, a billentyűzet, a nyomtató és más egyéb elektronikus eszközök kábeleit, hogy ne csípődjenek be a számítógép vagy más objektum alá, ne tapossanak rá, ne botoljanak el benne, és semmilyen más módon ne sérüljenek meg, ami megzavarhatná a számítógép működését. Copyright Lenovo 2014 iii

6 A számítógép és az adatok védelme a gép mozgatásakor. Mielőtt áthelyezi merevlemez-meghajtóval felszerelt számítógépét, tegye az alábbiak egyikét, és győződjön meg arról, hogy a tápkapcsoló ki van kapcsolva vagy villog: Kapcsolja ki a számítógépet. Tegye alvó módba. Állítsa hibernálás módba. Ezzel elkerülheti a számítógép sérülését és az esetleges adatvesztést. A számítógép gondos kezelése. A számítógépet, a képernyőt vagy a külső eszközöket ne dobja le, ne üsse, ne karcolja meg, ne rázza, ne nyomja össze, és ne helyezzen rájuk nehéz tárgyat sem. A számítógép óvatos szállítása. Jó minőségű hordtáskát használjon, amely megfelelő tartást és védelmet nyújt. Ne tegye a számítógépet szorosan csomagolt bőröndbe vagy táskába. Mielőtt behelyezi számítógépét a szállítási hordtáskába, győződjön meg arról, hogy kikapcsolta, illetve alvó vagy hibernált módba tette. Ne tegye számítógépét hordtáskába bekapcsolt állapotban. Fontos biztonsági információk Az itt leírtak elősegítik, hogy biztonságosan használja hordozható személyi számítógépét. Őrizze meg a számítógéppel kapott összes tájékoztatást, és tartsa be a bennük leírtakat. A jelen dokumentumban foglalt tájékoztatás nem módosítja sem az Ön vásárlási szerződésének, sem a Lenovo korlátozott jótállásának feltételeit. A vásárló biztonsága fontos számunkra. Termékeink fejlesztése során odafigyelünk, hogy azok biztonságosak és hatékonyak legyenek. A személyi számítógépek azonban elektronikus eszközök. A tápkábelek, hálózati adapterek és egyéb kiegészítők potenciális biztonsági kockázatot idézhetnek elő, ami fizikai vagy tárgyi sérülést eredményezhet, különösen helytelen használat esetén. A kockázatok csökkentése érdekében gondosan kövesse jelen dokumentum utasításait. Ha pontosan követi az itt leírtakat és a termékhez kapott információkat, megóvhatja magát a veszélyektől, és biztonságosabb számítógépes munkakörnyezetet hozhat létre. Azonnali beavatkozást igénylő helyzetek A termékek a helytelen használat vagy hanyagság következtében megsérülhetnek. Bizonyos sérülések lehetnek olyan komolyak, hogy a termék nem használható addig, amíg a felhatalmazott szerviz át nem vizsgálja, illetve el nem végzi a szükséges javítást. iv Felhasználói kézikönyv

7 Mint minden elektronikus berendezésnél, különösen figyeljen a termék bekapcsolásakor. Nagyritkán előfordulhat, hogy a számítógépből szokatlan szag, füstgomolyag vagy szikra tör elő. Esetleg pattogást, ropogást vagy sistergést hallhat. Ezek azt jelezhetik, hogy egy belső elektronikus alkatrész biztonságos és kontrollált módon hibásodott meg. Ugyanakkor jelezhetnek egy potenciális biztonsági problémát is. Semmiképpen ne vállalja azt a kockázatot, hogy saját maga próbálja meg diagnosztizálni a helyzetet. Vegye fel a kapcsolatot az ügyfélszolgálattal további utasításokért. A szervizek és az ügyfélszolgálati központok telefonszámait a következő webhelyen találja: Gyakran ellenőrizze a számítógépet és alkotórészeit sérülés, kopás vagy veszélyre utaló jelek szempontjából. Ha bármilyen kételye van az alkotórészek állapotával kapcsolatban, ne használja a terméket. Lépjen kapcsolatba az ügyfélszolgálattal vagy a termék gyártójával, és kérdezze meg, hogy miként lehet a termék biztonságos állapotáról meggyőződni, vagy szükség esetén megjavíttatni azt. Abban a valószínűtlen esetben, ha a következőkben felsorolt körülmények bármelyikét észlelné, vagy bármiféle kétsége támadna a termék biztonságos üzemelésével kapcsolatban, ne használja tovább a terméket, szakítsa meg a tápellátását és bontsa a telekommunikációs vonalakat is, amíg nem kap segítséget az ügyfélszolgálattól. Megrepedt, törött vagy sérült tápkábelek, csatlakozók, hálózati adapterek, hosszabbító kábelek, biztosítékok vagy tápegységek. Túlmelegedés jelei, füst, szikrázás vagy tűz. Akkumulátorsérülés (például repedés, horpadás, gyűrődés), szivárgás az akkumulátorból vagy idegen anyag lerakódása az akkumulátoron. Termékből jövő ropogó, sípoló vagy pattogó hang, illetve erős szag. Annak a jelei, hogy a számítógépre, a tápkábelre vagy a hálózati adapterre folyadék ömlött, vagy egy tárgy ráesett. Víz nyoma a számítógépen, a tápkábelen vagy a hálózati adapteren. A termék leesett vagy valahogyan megsérült. A termék nem működik normálisan, amikor követi az üzemeltetési utasításokat. Megjegyzés: Ha az előbbi körülményeket valamely nem a Lenovo által vagy nem a Lenovo számára gyártott termékkel kapcsolatban észleli (például hosszabbító kábellel), akkor ne használja tovább a terméket, amíg kapcsolatba nem lép a termék gyártójával, vagy ki nem cseréli megfelelő helyettesítő darabbal. Biztonsági útmutató A személyi és tárgyi sérülések kockázatának csökkentése érdekében mindig tegye meg a következő óvintézkedéseket. Szerviz és frissítések Ne kísérelje meg a termék önálló javítását, kivéve, ha az ügyfélszolgálat vagy a vonatkozó dokumentáció azt kéri. Csak felhatalmazott szervizzel dolgoztasson, amely rendelkezik az Ön termékének javításához szükséges jóváhagyással. Megjegyzés: Egyes részegységeket a felhasználó is bővíthet vagy cserélhet. A bővítésekre gyakran mint opciókra hivatkozunk. A felhasználó által telepíthető cserealkatrészeket vásárló által cserélhető egységeknek (CRU) hívjuk. A Lenovo utasításokkal ellátott dokumentációt biztosít arról, hogy mikor megfelelő az ilyen opciók telepítése vagy a CRU cseréje. Mindenképpen pontosan kövesse az utasításokat, amikor ilyen alkatrészeket cserél vagy telepít. A tápfeszültség jelző Off állapota nem feltétlenül jelenti azt, hogy a berendezésben lévő feszültségszint nulla. Mielőtt leveszi a borítókat a hálózati tápkábellel ellátott berendezésről, mindig győződjön meg arról, hogy kikapcsolta az áramellátást, és a terméket kihúzta az áramforrásból. Ha bármilyen kérdése van vagy bármiben bizonytalan, lépjen kapcsolatba az ügyfélszolgálattal. Copyright Lenovo 2014 v

8 Vigyázat! Bármilyen CRU cseréjét megelőzően kapcsolja ki a számítógépet, várjon 3 5 percig és hagyja hűlni a számítógépet a borító felnyitása előtt. Tápkábelek és hálózati adapterek VESZÉLY! Csak a termék gyártója által szállított tápkábeleket és hálózati adaptereket használja. A tápkábelnek biztonsági szempontból jóváhagyottnak kell lennie. Németország esetében H05VV-F, 3G, 0,75 mm 2 vagy jobb lehet. A többi ország esetében a megfelelő típusok lesznek használva. Ne tekerje a tápkábelt a hálózati adapter vagy más tárgy köré. Ha így tesz, a kábel kirojtosodhat, kirepedhet vagy hullámossá válhat. Ez pedig biztonsági kockázatot jelent. A tápkábelt mindig úgy vezesse el, hogy ne tudjanak rálépni vagy megbotlani benne, és ne sértsék meg más tárgyak. A tápkábeleket és a hálózati adaptereket óvja a folyadékoktól. Ne hagyja például a tápkábelt vagy hálózati adaptert csapok, kádak, WC-k környékén, vagy folyékony tisztítószerekkel tisztított padlón. A folyadék rövidzárlatot okozhat, különösen, ha a tápkábel vagy a hálózati adapter helytelen használat következtében megfeszült. A folyadékok a tápkábel és/vagy a hálózati adapter csatlakozóinak fokozatos korrózióját is előidézhetik, ami végül túlmelegedéshez vezethet. Győződjön meg arról, hogy minden tápcsatlakozó biztonságosan és teljes mértékben csatlakozik az aljzathoz. Ne használjon olyan hálózati adaptert, amelynek csatlakozóin korrózió jelei mutatkoznak, vagy amelynek bármely részén túlmelegedés jelei (például deformálódott műanyag) észlelhetők. Ne használjon olyan tápkábelt, amelynek érintkezői a kábel bármely végén korrózió vagy túlmelegedés jeleit mutatják, illetve a tápkábel maga sérültnek tűnik valahol. Az esetleges túlmelegedés elkerülése érdekében ne tegyen rongyot vagy egyéb tárgyat a hálózati adapterre, amikor a hálózati adatper egy elektromos csatlakozóhoz van csatlakoztatva. Hosszabbító kábelek és kapcsolódó eszközök Győződjön meg arról, hogy a hosszabbító kábelek, a biztosítékok, a szünetmentes áramforrások és az áramelosztók megfelelnek a termék elektromos követelményeinek kezeléséhez. Soha ne terhelje túl ezeket az eszközöket. Ha áramelosztót használ, a terhelés nem haladhatja meg a tápvonal bemeneti névleges teljesítményét. Ha kérdései lennének a terheléssel, a tápkövetelményekkel és a bemeneti névleges teljesítménnyel kapcsolatban, kérjen tanácsot egy villanyszerelőtől. vi Felhasználói kézikönyv

9 Csatlakozók és dugaszolóaljzatok VESZÉLY! Ha a számítógéphez használni kívánt aljzat (elektromos csatlakozó) sérültnek vagy korrodáltnak látszik, ne használja addig, amíg ki nem cserélteti azt egy képzett szakemberrel. Ne görbítse el és ne módosítsa a csatlakozót. Ha a csatlakozó sérült, lépjen kapcsolatba a gyártóval és kérje a csatlakozó cseréjét. Ne ossza meg az elektromos csatlakozót más, nagy energiaigényű háztartási vagy kereskedelmi fogyasztóval, különben a bizonytalan feszültségszint a számítógép, az adatok vagy a csatlakoztatott eszközök meghibásodását okozhatja. Egyes termékek háromágú csatlakozóval vannak felszerelve. Az ilyen csatlakozó csak földelt elektromos csatlakozóba illeszkedik. Ez egy biztonsági funkció. Ne iktassa ki ezt a biztonsági funkciót azzal, hogy megpróbálja bedugni egy nem földelt csatlakozóaljba. Ha nem tudja bedugni a dugót a csatlakozóaljba, keressen egy villanyszerelőt, és kérjen tőle megfelelő átalakítót, vagy cseréltesse ki az aljzatot a biztonsági funkció fogadására kész változattal. Soha ne terhelje túl az elektromos csatlakozót. A teljes rendszerterhelés nem haladhatja meg a főáramkör névleges teljesítményének 80 százalékát. Ha kérdései lennének a terheléssel, valamint a főáramkör névleges teljesítményével kapcsolatban, akkor kérjen tanácsot egy villanyszerelőtől. Győződjön meg arról, hogy a tápforrás aljzatának huzalozása megfelelő, könnyen elérhető és közel van a berendezéshez. A tápkábelt ne húzza ki teljes hosszúságban, mert az a kábel feszülését okozhatja. Győződjön meg arról, hogy az elektromos csatlakozó megfelelő feszültséget és áramot biztosít a használni kívánt termék számára. Ügyeljen, amikor a készüléket az elektromos csatlakozóhoz csatlakoztatja, vagy abból kihúzza. Tápegységre vonatkozó nyilatkozat VESZÉLY! Soha ne vegye le a tápegység vagy más olyan alkatrész borítóját, amelyen a következő címkét találja. Veszélyes feszültség, áram vagy energiaszint van jelen az olyan alkotórészekben, amelyeken ez a címke látható. Az ilyen alkotórészek nem tartalmaznak javítható alkatrészeket. Ha úgy véli, probléma van az ilyen alkatrészekkel, akkor forduljon szakemberhez. Külső eszközök Figyelem: Ne csatlakoztasson és ne húzzon ki egyetlen külső kábelt sem (USB (Universal Serial Bus) kábel kivételével) a számítógép bekapcsolt állapotában, különben a számítógép sérülését okozhatja. Copyright Lenovo 2014 vii

10 A csatlakoztatott eszközök lehetséges meghibásodásának elkerülése érdekében várjon legalább 5 másodpercig a számítógép kikapcsolása után, mielőtt kihúzza a külső eszközök kábeleit. Akkumulátorral kapcsolatos általános megjegyzés VESZÉLY! Minden Lenovo személyi számítógép tartalmaz egy nem tölthető, korongalakú elemet, amely a rendszerórát táplálja. Ezenfelül sok hordozható termék (például a hordozható számítógépek) használ olyan újratölthető akkumulátorcsomagot, amely utazás közben energiával látja el a rendszert. A Lenovo által szállított akkumulátort megvizsgálták, és alkalmasnak találták arra, hogy a termékben működjön. Ezért szükség esetén csak jóváhagyott akkumulátorra szabad lecserélni. Ne nyissa föl és ne próbálja megjavítani az akkumulátort. Ne törje össze, ne lyukassza ki, ne dobja tűzbe és ne zárja rövidre az akkumulátort. Óvja az akkumulátort víztől és más folyadékoktól. Szigorúan csak a termékleírásban megadott utasítások szerint töltse újra az akkumulátort! Az akkumulátor helytelen használat vagy nem megfelelő kezelés következtében túlmelegedhet, ennek következtében pedig gáz vagy láng csaphat ki az akkumulátorcsomagból vagy a korongelemből. Ha az akkumulátor megsérül, vagy ha bármilyen szivárgást, illetve idegen anyag lerakódását észleli az akkumulátor kivezetésein, akkor ne használja tovább az akkumulátort, hanem szerezzen be egy csereakkumulátort az akkumulátor gyártójától. Az akkumulátorok teljesítménye jelentősen csökkenhet, ha hosszabb ideig nincsenek használatban. Egyes újratölthető akkumulátoroknál(különösen a lítium ion akkumulátornál) a lemerített állapotban bekövetkező hosszú tétlenség megnövelheti a rövidzár kockázatát, ez utóbbi pedig lerövidíti az akkumulátor élettartamát, és biztonsági kockázatot is jelent. Na hagyja, hogy az újratölthető lítium-ion akkumulátor teljesen lemerüljön, és ne tárolja az újratölthető lítium-ion akkumulátorokat lemerült állapotban. Tölthető akkumulátorral kapcsolatos megjegyzés VESZÉLY! Ne kísérelje meg szétszerelni vagy módosítani az akkumulátort. Ilyen kísérlet eredményeként robbanás történhet, vagy folyadék ömölhet ki az akkumulátorból. A Lenovo által megadottól eltérő típusú akkumulátor, valamint a szétszerelt vagy módosított akkumulátor nem tartozik a jótállás hatálya alá. A tölthető akkumulátor helytelen cseréje esetén robbanásveszély áll fenn. Az akkumulátorcsomag kis mennyiségben ártalmas anyagokat tartalmaz. Az esetleges sérülések elkerülése érdekében: Csak a Lenovo által javasolt típusra cserélje az akkumulátort. Az akkumulátort tartsa távol mindenféle tűztől. Ne tegye ki víz vagy eső hatásának. Ne kísérelje meg szétszerelni. Ne zárja rövidre. Tartsa távol gyermekektől. Ne dobja le az akkumulátor csomagot. Ne dobja az akkumulátort szeméttelepre kerülő szemétbe. Amikor az akkumulátort kidobja, a helyi törvények vagy rendelkezések szerint járjon el. viii Felhasználói kézikönyv

11 Az akkumulátort szobahőmérsékleten, körülbelül 30 50% arányban feltöltve kell tárolni. A túlkisülés elkerülése érdekében az akkumulátorcsomagot érdemes évente legalább egyszer feltölteni. Lítium korongelemmel kapcsolatos megjegyzés VESZÉLY! Az elem nem megfelelő cseréje robbanásveszélyt okozhat. Amikor cseréli a lítium korongelemet, csak vele azonosat vagy a gyártó által javasolt cseretípust használjon. Az elem lítiumot tartalmaz, és felrobbanhat a nem megfelelő használat, kezelés vagy leselejtezés következtében. Ne: dobja vagy merítse vízbe melegítse 100 C (212 F) fölé javítsa vagy szedje szét Az elemet a helyi rendelkezéseknek és szabályoknak megfelelően dobja ki. A következő nyilatkozat az USA Kalifornia államának felhasználóira vonatkozik. California Perchlorate Information: Products containing manganese dioxide lithium coin cell batteries may contain perchlorate. Perchlorate Material - special handling may apply, See Hőtermelés és a termék hűtése VESZÉLY! A számítógépek, a hálózati adapterek és más kiegészítők bekapcsolt állapotban és az akkumulátorok töltésekor hőt termelnek. A notebook számítógépek jelentős mennyiségű hőt termelhetnek kompakt méretük miatt. Mindig kövesse az alábbi alapvető óvintézkedéseket: Amikor a számítógép be van kapcsolva, illetve amikor az akkumulátor töltődik, a készülékház, a tenyérpihentető és egyéb részek átforrósodhatnak. Ne tartsa a kezében, az ölében vagy más testrésze közelében hosszabb ideig az átforrósodott részeket. A billentyűzet használatakor ne tartsa hosszabb ideig a tenyerét a tenyérpihentetőn. A számítógép a normál működés során némi hőt termel. A termelt hőmennyiség függ a rendszer aktivitásától, valamint az akkumulátor töltési szintjétől. A testfelülettel történő kiterjedt érintkezés - nem beszélve ruhán keresztül - kényelmetlenséget okozhat, illetve végső fokon égési sebekkel járhat. Rendszeres időközönként tartson szünetet a billentyűzet használata során; ilyenkor emelje fel tenyerét a tenyérpihentetőről, és ne használja a billentyűzetet egy ideig. Ne használja a számítógépet és ne töltse az akkumulátort tűzveszélyes anyagok közelében vagy robbanásveszélyes környezetben. A szellőzőnyílások, a ventilátorok és a hűtőbordák a biztonságos, kényelmes és megbízható üzemeltetést szolgálják. Véletlenül előfordulhat, hogy letakarja őket, ha a terméket ágyra, Copyright Lenovo 2014 ix

12 díványra, szőnyegre vagy más rugalmas anyagra helyezi. Soha ne akadályozza meg, ne fedje el, és ne gyengítse le ezeket a szolgáltatásokat. Az AC hálózati adapter hőt termel, amikor csatlakoztatva van a számítógéphez és a fali csatlakozóaljzathoz. Használat során a hálózati adapter ne érjen hozzá egyetlen testrészéhez se. Soha ne használja az AC hálózati adaptert testének melegítésére. A testfelülettel történő kiterjedt érintkezés - még ruhán keresztül is - égési sérülésekkel járhat. A biztonsága érdekében mindig kövesse a számítógéppel kapcsolatos alapvető óvintézkedéseket: Ha a számítógép a tápellátáshoz csatlakozik, mindig legyen zárva a borítása. Rendszeresen ellenőrizze, hogy nem gyűlt-e fel túl sok kosz a számítógép külsején. Távolítsa el a ventilátorokon és az előlap illesztéseinél felgyűlt koszt. Ha erősen szennyezett környezetben vagy nagy forgalmú helyen használja a számítógépet, akkor gyakrabban kell azt megtisztítani. Ne akadályozza a légáram útját és ne takarja el a szellőzőnyílásokat. Ne működtesse a számítógépet egy bútoron belül, mivel ez a túlmelegedés kockázatával jár. A számítógépben a légáram hőmérséklete nem haladhatja meg a 35 C-ot (95 F). Elektromos áramra vonatkozó biztonsági előírások VESZÉLY! Az elektromos hálózaton, a telefonvonalakon és a kommunikációs kábeleken haladó elektromosság veszélyes lehet. Az áramütés veszélyének elkerülése érdekében: Ne használja a számítógépet zivatar idején. Ne csatlakoztasson és nem húzzon ki kábeleket, és ne végezzen telepítési, karbantartási és átalakítási műveletet a terméken villámlás idején. Minden tápkábelt megfelelő kábelezéssel és földeléssel csatlakoztasson az elektromos csatlakozóhoz. A termékhez csatlakozó valamennyi berendezést megfelelő kábelezéssel rendelkező elektromos csatlakozóhoz csatlakoztasson. Ha lehetséges, akkor egy kézzel végezze a jelkábelek csatlakoztatását és a csatlakoztatás bontását. Semmilyen berendezést ne kapcsoljon be, ha tűz, víz vagy szerkezeti károsodás jeleit tapasztalja. Húzza ki a csatlakoztatott tápvezetékeket, akkumulátor csomagokat, és az összes kábelt az eszköz burkolatának eltávolítása előtt, kivéve, ha a telepítési vagy beállítási műveletek ezt máshogy írják elő. Ne használja addig a számítógépet, amíg az összes belső alkatrészt nem rögzítette a helyére. Soha ne használja addig a számítógépet, amíg a belső alkatrészek és áramkörök szabadon vannak. x Felhasználói kézikönyv

13 VESZÉLY! Az alábbi eljárások szerint csatlakoztassa vagy kapcsolja szét a kábeleket a termék vagy a csatlakoztatott eszközök telepítésekor, szállításakor vagy azok burkolatának felnyitásakor. Csatlakoztatás sorrendje: 1. Kapcsoljon ki mindent. 2. Először az eszközökhöz csatlakoztassa az összes kábelt. 3. Csatlakoztassa a jelkábeleket a csatlakozókhoz. 4. Illessze a tápkábeleket az aljzatokhoz. 5. Kapcsolja BE az eszközöket. Kihúzás sorrendje: 1. Kapcsoljon ki mindent. 2. Először húzza ki a tápkábeleket az aljzatokból. 3. Húzza ki a jelkábeleket a csatlakozókból. 4. Húzza ki az összes kábelt az eszközökből. Húzza ki a hálózati kábelt a fali csatlakozóból vagy az elosztóból, mielőtt bármilyen más elektromos kábelt csatlakoztatna a számítógéphez. A tápkábelt csak azután dugja vissza az elektromos csatlakozóba vagy az elosztóba, ha már minden más elektromos kábelt csatlakoztatott a számítógéphez. Lézersugárzással kapcsolatos megfelelési nyilatkozat Vigyázat! Lézeres termékek (pl. CD-ROM, DVD-meghajtó, száloptikás készülék vagy adókészülék) telepítésekor ügyeljen a következőkre: Ne távolítsa el a burkolatokat. A lézeres termék burkolatának eltávolítása veszélyes lézersugárzást okozhat. A készülék nem tartalmaz javítható alkatrészeket. A kezelő- vagy beállítószervek előírástól eltérő használata veszélyes sugárzást okozhat. VESZÉLY! Egyes lézeres termékek beépített 3A vagy 3B osztályú lézerdiódát tartalmazhatnak. Ügyeljen a következőre: Lézersugárzás-veszély nyitott állapotban. Ne nézzen bele a lézernyalábba, ne nézzen rá közvetlenül optikai eszközökön keresztül, és kerülje a közvetlen érintkezést a nyalábbal. Folyadékkristályos kijelzővel (LCD) kapcsolatos megjegyzés Vigyázat! Higanyt tartalmazó fénycsövekkel (például nem LED) szerelt termékekre vonatkozik A folyadékkristályos megjelenítő fénycsöve higanyt tartalmaz, selejtezése a helyi, állami, illetve szövetségi előírások szerint történhet. Az LCD üvegből készült, így durva bánásmód vagy a számítógép leejtése esetén eltörhet. Ha az LCD összetörik és a belső folyadék a szemébe vagy a kezeire kerül, azonnal öblítse le az érintett területeket bő vízzel legalább 15 percig ha az öblítés után is fennmarad még valamilyen tünet, forduljon orvoshoz. Fej- vagy fülhallgató használata Vigyázat! A fej- vagy fülhallgatóból eredő túlzott hangerő halláscsökkenést okozhat. Az equalizer maximálisra Copyright Lenovo 2014 xi

14 állítása megnöveli a fej- és fülhallgató kimeneti feszültségét és a hangerőt. Ezért a hallásának védelme érdekében állítsa az equalizert a megfelelő szintre. Veszélyes lehet, ha túl sok ideig használ fej- vagy fülhallgatót nagy hangerő mellett, amennyiben a fej- vagy fülhallgató kapcsainak kimeneti feszültsége nem felel meg az EN szabványban rögzített műszaki adatoknak. Számítógépe fejhallgatójának kimeneti csatlakozója eleget tesz az EN szabvány 7. alpontjában leírtaknak. Ez a leírás 150 mv értékre korlátozza a számítógép szélessávú, valódi RMS kimeneti feszültségét. A halláscsökkenés elleni védekezést segíti, ha meggyőződik arról, hogy az Ön által használt fej- vagy fülhallgató eleget tesz-e az EN (7. limits alpont) szabványban leírt 75 mv-os szélessávú karakterisztikának. Az EN szabványtól eltérő fejhallgató használata veszélyes lehet a túlzott hangerő miatt. Ha Lenovo számítógépe fej- vagy fülhallgatóval érkezik (egyetlen készletként), a fej- vagy fülhallgató és a számítógép együttes kombinációja eleget tesz az EN szabványban leírt követelményeknek. Ha ettől eltérő fej- vagy fülhallgatót használ, győződjön meg arról, hogy eleget tesz-e az EN szabvány (6.5 Limitation alpont) előírásainak. Az EN szabványtól eltérő fejhallgató használata veszélyes lehet a túlzott hangerő miatt. További biztonsági előírások VESZÉLY! A műanyag zacskók veszélyesek lehetnek. Csecsemőktől és gyermekektől tartsa távol a műanyag zacskókat a fulladás veszélye miatt! xii Felhasználói kézikönyv

15 1. fejezet Termék áttekintése Ez a fejezet a számítógép hardverszolgáltatásait mutatja be. Elölnézet oldalszám: 1 Bal oldali nézet oldalszám: 3 Jobb oldali nézet oldalszám: 4 Alulnézet oldalszám: 6 Összetevők és műszaki adatok oldalszám: 6 Elölnézet Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 1. ábra Elölnézet 1 Kamera (egyes modelleken) 7 Érintőfelület 2 Kamera jelzőfénye (egyes modelleken) 8 Memóriakártya-hely 3 Mikrofon nyílása (egyes modelleken) 9 Tápellátás jelzőfénye 4 Főkapcsoló 10 Akkumulátor állapotjelzője 5 Bal kattintás gombja 11 Eszközhozzáférés állapotjelzője 6 Jobb kattintás gombja 12 Ujjlenyomat-olvasó (egyes modelleken) 1 Kamera A kamerával képeket készíthet, vagy akár videokonferenciát is tarthat. Copyright Lenovo

16 2 Kamera jelzőfénye Jelzi, hogy a kamera engedélyezve van-e. 3 Mikrofon nyílása Rögzíti a hangot. 4 Főkapcsoló A számítógép bekapcsolásához nyomja meg ezt a gombot. A számítógép kikapcsolásához tekintse meg a következő részt: Energiatakarékosság oldalszám: Bal kattintás gombja 6 Jobb kattintás gombja 7 Érintőfelület A mutatóeszköz mozgatásához helyezze ujjhegyét az érintőfelületre. A jobb kattintás gombja és a bal kattintás gombja ugyanúgy működik, mint az egér jobb és bal gombja. A számítógép érintőfelülete támogatja a többérintéses funkciót, amellyel az interneten böngészés vagy egy dokumentum olvasása és szerkesztése közben a képernyőn két ujjal nagyíthat, kicsinyíthet vagy görgethet. 8 Memóriakártya-hely További információ: A médiakártya-olvasó használata oldalszám: 13 (nem tartozék). 9 Tápellátás jelzőfénye Világít: Azt jelzi, hogy a számítógép be van kapcsolva. Nem világít: Azt jelzi, hogy a számítógép ki van kapcsolva vagy hibernált módban van. Villog: Azt jelzi, hogy a számítógép alvó módban van. 10 Akkumulátor állapotjelzője Zölden világít: Az akkumulátor töltöttségi szintje % közötti, vagy az akkumulátor lemerültségi szintje % közötti. Lassan villogó zöld: Az akkumulátor töltöttségi szintje 20 80% közötti, és a töltés folytatódik. Lassan villogó sárga: Az akkumulátor töltöttségi szintje 5 20% közötti, és a töltés folytatódik. Folyamatos sárga: Az akkumulátor töltöttsége 5 20% közötti. Gyorsan villogó sárga: Az akkumulátor töltöttségi vagy lemerültségi szintje 5% alatti. Nem világít: A számítógép nincs csatlakoztatva a tápellátáshoz, vagy a számítógép ki van kapcsolva. 11 Eszközhozzáférés állapotjelzője Ha a jelző világít, a merevlemez-meghajtó vagy az optikai meghajtó adatokat olvas vagy ír. Figyelem: Ha a jelzőfény világít, ne helyezze a számítógépet alvó módba, és ne kapcsolja ki a számítógépet. Ha a jelzőfény világít, ne helyezze át a számítógépet. A hirtelen fizikai behatás a meghajtó hibáját okozhatja. 12 Ujjlenyomat-olvasó Regisztrálja ujját és jelentkezzen be a Windows rendszerbe az ujjlenyomat-olvasó segítségével. 2 Felhasználói kézikönyv

17 Bal oldali nézet Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 2. ábra Bal oldali nézet 1 Tápcsatlakozó 5 VGA-csatlakozó 2 Lenovo OneLink-csatlakozó (egyes modelleken) 6 Ethernet-csatlakozó 3 DC-in jelző 7 HDMI kimeneti csatlakozó 4 Szellőzőnyílások 8 USB 3.0 csatlakozó 1 Tápcsatlakozó A számítógép tápellátásának biztosításához és az akkumulátorcsomag töltéséhez csatlakoztassa hozzá a mellékelt hálózati adaptert. 2 Lenovo OneLink csatlakozó A tápcsatlakozóhoz csatlakoztatott hálózati adapter biztosítja a számítógép tápellátásához és az akkumulátor töltéséhez szükséges energiát. Támogatott ThinkPad OneLink-dokkoló Lenovo OneLink-csatlakozóhoz csatlakoztatásakor az eszköz nem csak kibővíti a számítógép nyújtotta lehetőségeket, de biztosítja a számítógép tápellátását és tölti az akkumulátort is. A Lenovo OneLink csatlakozó használatához először el kell távolítania a Lenovo OneLink csatlakozó borítását. Megjegyzés: Ne dobja ki a csatlakozó borítását. Ha nem használja a Lenovo OneLink-csatlakozót, akkor helyezze vissza a Lenovo OneLink-csatlakozóra. 1. fejezet. Termék áttekintése 3

18 3 DC-in jelző Azt jelzi, hogy a számítógép csatlakoztatva van-e egy működő elektromos csatlakozóhoz. 4 Szellőzőnyílások A megfelelő szellőzés (és elsősorban a mikroprocesszor hűtése) érdekében lehetővé teszik a levegőáramlást a számítógépben. Figyelem: A megfelelő levegőáramlás biztosítása érdekében ne helyezzen semmilyen tárgyat a szellőzőnyílások elé. 5 VGA-csatlakozó Külső monitor vagy projektor számítógéphez történő csatlakoztatására szolgál. 6 Ethernet-csatlakozó Csatlakoztassa hozzá az Ethernet-csatlakozót, amellyel így a számítógépét a helyi hálózathoz (LAN) csatlakoztathatja. VESZÉLY! Áramütés elkerülése érdekében ne illessze a telefonkábelt az Ethernet-csatlakozóba. Ehhez a csatlakozóhoz csak Ethernet-kábellel kapcsolódhat. További információ: Ethernet-kapcsolat oldalszám: HDMI kimeneti csatlakozó Használjon High-Definition Multimedia Interface (HDMI) csatlakozót, amely lehetővé teszi, hogy kompatibilis digitális audioeszközt vagy videomegjelenítőt, pl. HDTV-eszközt (high-definition television) csatlakoztasson a géphez. 8 USB 3.0 csatlakozó USB 1.1, 2.0 vagy 3.0 eszközök, pl. USB-nyomtató vagy digitális kamera csatlakoztatására szolgál. Figyelem: Amikor USB-kábelt csatlakoztat az aljzathoz, ügyeljen rá, hogy az USB jelzés felfelé legyen. Különben a számítógép megsérülhet. Jobb oldali nézet Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 4 Felhasználói kézikönyv

19 3. ábra Jobb oldali nézet 1 Biztonsági kulcslyuk 4 USB 2.0 csatlakozó 2 Optikai meghajtó 5 Combo audio jack csatlakozó 3 Novo gomb 1 Biztonsági kulcslyuk A számítógép lopás elleni védelme érdekében biztonsági kábelzárat vásárolhat, amelyet ehhez a kulcslyukhoz csatlakoztathat, és így a számítógépét egy rögzített tárgyhoz láncolhatja. 2 Optikai meghajtó Optikai lemezek olvasásához vagy írásához használjon optikai meghajtót. 3 Novo gomb Amikor a számítógép ki van kapcsolva, a gomb megnyomásával futtatható a Lenovo OneKey Recovery rendszer vagy a BIOS Setup Utility, illetve megnyitható a boot menü. További információ: 6. fejezet Lenovo OneKey Recovery rendszer oldalszám: 27 4 USB 2.0 csatlakozó USB 1.1- vagy 2.0- eszközök, pl. USB-nyomtató vagy digitális kamera csatlakoztatására szolgál. Figyelem: Amikor USB-kábelt csatlakoztat az aljzathoz, ügyeljen rá, hogy az USB jelzés felfelé legyen. Különben a számítógép megsérülhet. 5 Combo audio jack csatlakozó A számítógépből érkező hangok meghallgatásához csatlakoztasson 3,5 mm-es, 4 pólusú csatlakozóval rendelkező fejhallgatót vagy fejbeszélőt a kombinált audio jack csatlakozóhoz. 1. fejezet. Termék áttekintése 5

20 Alulnézet Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 4. ábra Alulnézet 1 Akkumulátor záróretesze 3 Akkumulátor záróretesze (rugós) 2 Akkumulátorcsomag 4 Alsó nyílás borítása 1 Akkumulátor záróretesze Helyén tartja az akkumulátort. 2 Akkumulátorcsomag Biztosítja a számítógép tápellátását, és a számítógép hálózati adapterhez csatlakoztatásakor tölthető. 3 Akkumulátor záróretesze (rugós) Helyén tartja az akkumulátort. 4 Alsó nyílás borítása Védi a merevlemez-meghajtót, a memóriamodulokat, a mini PCI Express kártyát és a többi alkatrészt. Összetevők és műszaki adatok Ez a témakör a számítógép hardverelemeit és műszaki adatait mutatja be. Processzor A számítógép processzorára vonatkozó adatok megtekintéséhez tegye a következőt: - Windows 7 esetén: Kattintson a Start lehetőségre, majd jobb gombbal a Számítógép elemre, majd a Tulajdonságok pontra. - Windows 10 esetén: Kattintson a Start lehetőségre, majd jobb gombbal a Fájlkezelő elemre, végül a Tulajdonságok parancsra. Külső jellemzők Mérete: kb. 380 mm * 262 mm * 24,7 mm Súly: kb. 2,355 kg 6 Felhasználói kézikönyv

21 Memória Dupla adatsebességű 3 alacsony feszültségű (DDR3L) szinkron dinamikus, véletlen elérésű memória (SDRAM) Tárolóeszköz 2,5 hüvelykes merevlemez-meghajtó 2,5 hüvelykes szilárdtestalapú hibrid meghajtó (egyes modelleken) 2,5 hüvelykes szilárdtestalapú meghajtó (egyes modelleken) Képernyő Méret: 396,2 mm (15,6 hüvelyk) Felbontás: - LCD: 1366 x 768 vagy 1920 x 1080 (modelltől függően). - Külső monitor: maximum 2048 x 1536 pixel Billentyűzet 6 soros Lenovo billentyűzet Fn gomb Számbillentyűzet Bemeneti/kimeneti felület Négy az egyben digitális médiakártya-olvasó Tápcsatlakozó 1 OneLink-dokkolócsatlakozó 1 kombinált audiocsatlakozó 1 VGA-csatlakozó 1 HDMI-csatlakozó 1 RJ 45 Ethernet-csatlakozó 1 USB 2.0-csatlakozó 2 USB 3.0-csatlakozó Megjegyzés: További információ: Bal oldali nézet oldalszám: 3 és Jobb oldali nézet oldalszám: 4. Optikai meghajtó (egyes modelleken) 9,0 mm-es Rambo optikai meghajtó Kommunikáció Kombinált vezeték nélküli LAN- és Bluetooth kártya 10/100/1000 Mbps hálózati csatolókártya AC hálózati adapter Bemenet: V / Hz Kimenet: 20 V DC Teljesítmény: 45 W vagy 65 W 1. fejezet. Termék áttekintése 7

22 Akkumulátorcsomag Típus: Lítiumion (Li-ion) akkumulátorcsomag Cellák: 4 cella Kapacitás: 32 Wh vagy 41 Wh 8 Felhasználói kézikönyv

23 2. fejezet A számítógép használata Ez a rész a számítógép egyes tartozékainak használatáról nyújt tájékoztatást. Gyakran ismételt kérdések oldalszám: 9 Az operációs rendszer beállítása oldalszám: 10 A számítógép regisztrálása oldalszám: 10 A billentyűzet használata oldalszám: 10 Az érintőfelület használata oldalszám: 12 Energiagazdálkodás oldalszám: 13 Csatlakozás hálózatokhoz oldalszám: 16 Gyakran ismételt kérdések Az alábbiakban néhány javaslatot talál, amelyek segítséget nyújtanak a számítógép optimális használatához. Rendelkezésre áll a felhasználói kézikönyv más nyelveken is? Más nyelvű felhasználói kézikönyv letöltéséhez látogasson el a következő webhelyre: Azután kövesse a képernyőn megjelenő utasításokat. Hogyan használhatja ki még hatékonyabban az akkumulátort? Az energiatakarékosságról és a programokból történő kilépés vagy a fájlok mentése nélküli működésfelfüggesztésről a következő szakaszban olvashat: Energiatakarékosság oldalszám: 14. Ha hosszabb időre kikapcsolja a számítógépet, az akkumulátor kapacitásának 60% körül tartásával és az akkumulátorcsomag eltávolításával megakadályozhatja az akkumulátor lemerülését. További információ: Energiagazdálkodás oldalszám: 13. Hol találhatók az eszközök beszerelésére vagy cseréjére vonatkozó utasítások? A számítógépben található eszközök beszerelésére vagy cseréjére vonatkozó utasításokért lásd: 7. fejezet Az eszközök cseréje oldalszám: 29. Hol vannak a helyreállító lemezek? A számítógéppel nem érkezik helyreállító lemez. Helyette alternatív helyreállítási lehetőségek találhatók a számítógépén. További információ:6. fejezet Lenovo OneKey Recovery rendszer oldalszám: 27. Honnan tölthetem le a legújabb illesztőprogramokat? A számítógéphez tartozó legújabb illesztőprogramok elérhetők a Lenovo támogatási webhelyén. A legújabb illesztőprogramok letöltéséhez látogasson el a címre, és kövesse a képernyőn megjelenő utasításokat. Mi a teendő, ha nem sikerül a biztonsági mentés? Ha nem sikerül a biztonsági mentés, tegye a következőket: 1. Zárjon be minden más alkalmazást, és indítsa újra a biztonsági mentést. 2. Ellenőrizze, hogy a célként megadott adathordozó nem sérült-e. Válasszon másik elérési utat, majd próbálkozzon újra. Copyright Lenovo

24 Az operációs rendszer beállítása Számítógépén operációs rendszer van előtelepítve. A számítógép első használatának alkalmával a konfigurációs folyamat befejezéséhez a rendszer kérheti, hogy végezze el a következő lépéseket: A végfelhasználói licencszerződés elfogadása Az internetkapcsolat beállítása Az operációs rendszer regisztrálása Felhasználói fiók létrehozása A számítógép regisztrálása Ha regisztrálja a számítógépét, információ kerül az adatbázisba, amely lehetővé teszi, hogy a Lenovo kapcsolatba lépjen Önnel visszahívás vagy probléma felmerülése esetén. Miután regisztrálta számítógépét a Lenovo vállalatnál, gyorsabb szolgáltatásokban részesítjük, ha segítséget kér a Lenovo vállalattól. Emellett néhány országban kiterjesztett jogosultságokat és szolgáltatásokat kínálnak a regisztrált felhasználók részére. A számítógép Lenovo vállalatnál történő regisztrálása érdekében tegye a következők egyikét: A számítógép regisztrálásához látogasson el a címre, és kövesse a képernyőn megjelenő utasításokat. Csatlakoztassa számítógépét az internethez, majd regisztrálja a számítógépet egy előtelepített regisztrációs programmal. Az előtelepített Lenovo Product Registration program automatikusan elindul, ha már egy ideje használja a számítógépet. A számítógép regisztrálásához kövesse a képernyőn megjelenő utasításokat. A billentyűzet használata Ez a fejezet a billentyűzet használatával kapcsolatban nyújt információkat. Különleges billentyűk és jelzőfények oldalszám: 10 Gyorsbillentyűs mód beállítása oldalszám: 12 Különleges billentyűk és jelzőfények A következő ábra a speciális billentyűk és jelzőfények elhelyezkedését mutatja a billentyűzeten.. Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 10 Felhasználói kézikönyv

25 CapsLK 5. ábra Különleges billentyűk A következőkben a gyorsbillentyűk rövid ismertetése olvasható. 1 Gyorsbillentyűk Az egyes billentyűk speciális funkcióinak használatához nyomja meg közvetlenül a gyorsbillentyűket. A hang kikapcsolása vagy bekapcsolása. Csökkenti a hangerőt. Növeli a hangerőt. Bezárja az épp aktív ablakot. Frissíti az asztalt vagy bezárja az épp aktív ablakot. Az érintőfelület és az érintőfelület gombjainak be- vagy kikapcsolása. Vezeték nélküli beállítások módosítása (Windows 7). A Repülőgépes mód be-, illetve kikapcsolása. A Repülőgépes mód engedélyezésekor a számítógép minden bejövő és kimenő vezeték nélküli kommunikációs szolgáltatása le van tiltva (Windows 10) Nyitott alkalmazások megtekintése. Az LCD háttérvilágítás be- vagy kikapcsolása. Az aktív megjelenítőeszköz kiválasztása. A billentyűkombináció használatával a számítógép LCD kijelzőjét vagy a csatlakoztatott külső megjelenítőt (vagy mindkettőt) adhatja meg aktív megjelenítőeszközként. Megjegyzés: A Windows+P kombináció használatával ugyanezt az eredményt érheti el. A képernyő sötétítése. A képernyő világosítása. 2. fejezet. A számítógép használata 11

26 2 Számbillentyűzet Számok gyors bevitelére használható. A numerikus billentyűzetet a numerikus zárolás billentyűvel (Num Lock) engedélyezheti vagy tilthatja le. 3 Num Lock jelző Jelzi, hogy a numerikus billentyűzet engedélyezve van-e. 4 Caps Lock jelző Jelzi, hogy a nagybetűs mód engedélyezve van-e. Gyorsbillentyűs mód beállítása Alapértelmezés szerint a gyorsbillentyűk funkciói a megfelelő gyorsbillentyű megnyomásával érhetők el. Azonban a gyorsbillentyűk egyes szoftverekben más funkciókkal is rendelkezhetnek. A funkciók jobb kihasználása érdekében lehet, hogy le kell tiltania a gyorsbillentyűs módot a BIOS Setup Utility alkalmazásban. Gyorsbillentyűs mód letiltása: 1. lépés: Kapcsolja ki a számítógépet. 2. lépés: Nyomja meg a Novo gombot, majd válassza a BIOS Setup lehetőséget. 3. lépés: A BIOS Setup Utility alkalmazásban nyissa meg a Configuration menüt, és módosítsa a Hotkey Mode beállítást Enabled beállításról Disabled beállításra. 4. lépés: Nyissa meg az Exit menüt, majd válassza az Exit Saving Changes pontot. A gyorsbillentyűs mód letiltott állapotában a kapcsolódó gyorsbillentyűs funkció eléréséhez nyomja meg az Fn billentyűt és a megfelelő gyorsbillentyűt. Az érintőfelület használata A következő ábra az érintőfelület vezérlőit mutatja be. Az érintőfelületet az Fn+F6 billentyűkombinációval engedélyezheti vagy tilthatja le. Megjegyzés: Számítógépe kissé eltérhet a következő illusztráción látottaktól. 12 Felhasználói kézikönyv

27 6. ábra Érintőfelület 1 Jobb kattintás gombja: Ugyanaz a funkciója, mint a hagyományos egér jobb gombjának. 2 Bal kattintás gombja: Ugyanaz a funkciója, mint a hagyományos egér bal gombjának. 3 Érintőfelület: A kurzor mozgatásához mozgassa az érintőfelületen az ujjhegyét abba az irányba, amerre mozgatni kívánja a kurzort. A médiakártya-olvasó használata A számítógép a következő kártyákat támogatja: Secure Digital (SD) kártya Secure Digital High Capacity (SDHC) kártya SDXC (SD extended Capacity) kártya MultiMediaCard (MMC) Megjegyzés: A számítógép nem támogatja az SD-kártya írható digitális lemezek védelmét szolgáló Content Protection for Recordable Media (CPRM) szabványát. Figyelem: Amikor adatokat továbbít egy Flash Media kártyára (például SD-kártya), vagy onnan adatokat fogad, ne tegye a számítógépet sem alvó, sem hibernált módba az adatátvitel befejezése előtt. Ha így tesz, az adatok sérülését okozhatja. Memóriakártya behelyezése A memóriakártya behelyezéséhez tegye a következőket: 1. Ellenőrizze, hogy a kártya a megfelelő irányba néz. 2. Nyomja be a memóriakártyát, amíg az a helyére nem kattan. Memóriakártya eltávolítása A Flash Media kártya eltávolításához tegye a következőket: 1. Nyomja be a helyére a Flash Media kártyát, amíg egy kattanást nem hall. 2. Finoman húzza ki a memóriakártyát a memóriakártya-helyből. Megjegyzés: Ha nem távolítja el a kártyát a számítógépből, miután kiadta a Windows operációs rendszerből, a kártya többé nem lesz elérhető. A kártya eléréséhez először ki kell azt húznia, majd ismét be kell helyeznie. Energiagazdálkodás Ahol hálózati tápellátás áll rendelkezésre, ott a hálózatról működtesse a számítógépet. Ahol hálózati tápellátás nem áll rendelkezésre, ott akkumulátorról működtesse a számítógépet. Az akkumulátorállapot ellenőrzése Az akkumulátor fennmaradó teljesítményének százalékban kifejezett nagyságát az Windows értesítési területen található akkumulátor ikon mutatja. A különböző számítógép-alkotórészek eltérő mennyiségű áramot fogyasztanak. Minél többet használja az energiaigényes alkotórészeket, annál hamarabb lemerül az akkumulátor. Mivel minden számítógép-használó különböző szokásokkal és szükségletekkel rendelkezik, nehéz megjósolni, meddig tart az akkumulátor töltése. Ezt két fő tényező határozza meg: 2. fejezet. A számítógép használata 13

28 Az akkumulátor töltöttségi szintje a munka kezdésekor. A számítógép-használat módja: - Milyen gyakran használja a merevlemez-meghajtót. - Mennyire erős a számítógép képernyőjének fényereje. Az AC hálózati adapter használata Tápellátás használatakor az akkumulátor automatikusan tölt. A számítógéphez mellékelt hálózati adapter két alapvető részből áll: A transzformátorból, amely a váltakozó áramot átalakítja a számítógépnek. A tápkábelből, amely a hálózati aljzathoz és a transzformátorhoz csatlakozik. Figyelem: A nem megfelelő tápkábel használata súlyos kárt okozhat a számítógépnek. Hálózati adapter csatlakoztatása A hálózati adapter csatlakoztatásához tegye a következőket: 1. Dugja be a tápkábelt a fali csatlakozóba. 2. Csatlakoztassa a tápkábelt a transzformátorhoz. 3. Megfelelően csatlakoztassa a hálózati adaptert a számítógép tápcsatlakozójához. Tanácsok a hálózati adapter használatával kapcsolatban A hálózati adapter használatkor ügyeljen a következőkre: Ha nem használja az AC hálózati adaptert, húzza ki a fali csatlakozóaljzatból. Ne tekerje szorosan a tápkábelt a hálózati adapter transzformátora köré, amikor csatlakoztatva van a transzformátorhoz. Az akkumulátorcsomag töltése előtt ellenőrizze, hogy a hőmérséklete eléri-e a 10 C (50 F) értéket. Az akkumulátort akkor töltheti, ha az AC hálózati adapter és az akkumulátor is csatlakoztatva van a számítógéphez. Az akkumulátort a következő esetekben töltse: - Új akkumulátor vásárlásakor - Ha a képernyőn alsó részén lévő akkumulátorállapot-jelző alacsony töltöttségi szintet mutat - Ha az akkumulátort hosszú ideig nem használta Az akkumulátor töltése A következő esetekben javasoljuk, hogy töltse fel az akkumulátort, vagy cserélje ki egy feltöltött akkumulátorral: Az akkumulátor töltöttségének fennmaradó mennyisége alacsony. Ha a töltöttségi riasztás alacsony töltöttségi szintet jelez. Energiatakarékosság Az energiával többféle módon spórolhat. A számítógép alvó módba helyezése Ha rövid ideig nem használja a számítógépet, akkor helyezze a számítógépet alvó módba. Így nemcsak energiát takaríthat meg, hanem kikerülheti az indítási folyamatot és a számítógépet közvetlenül a normál működési állapotba kapcsolhatja vissza. 14 Felhasználói kézikönyv

29 A számítógép alvó módba helyezéséhez tegye a következők egyikét: Windows 7: 1. Kattintson a Start gombra. 2. Kattintson a Leállítás gomb mellett lévő háromszögre, majd válassza az Alvó állapot lehetőséget. Windows 10: 1. Kattintson a Start gombra. 2. Válassza az Alvó állapot elemet a Főkapcsoló menü lehetőségeiből. Figyelem: Mielőtt megmozdítaná a számítógépet, várja meg, amíg a tápellátás jelzőfénye villogni kezd (ez jelzi, hogy a számítógép alvó módban van). Ha a merevlemez még pörög a számítógép elmozdításakor, a merevlemez megsérülhet, ami adatvesztéssel járhat. A számítógép felébresztéséhez tegye a következők egyikét: Nyomja meg a bekapcsológombot. Nyomja meg a billentyűzet bármelyik gombját. A számítógép kikapcsolása Ha előreláthatólag egy két napig nem fogja használni a számítógépet, akkor kapcsolja ki. Windows 7: Kattintson a Start Leállítás menüpontokra. Windows 10: 1. Kattintson a Start gombra. 2. Válassza a Főkapcsoló menü elemei közül az Leállítás pontot. A számítógép hibernált módba helyezése A számítógép kikapcsolása helyett hibernált módba is helyezheti azt. Windows 7: 1. Kattintson a Start gombra. 2. Kattintson a Leállítás gomb mellett lévő háromszögre, majd válassza a Hibernálás lehetőséget. Windows 10: 1. A Start elemre kattintva nyissa meg a Vezérlőpultot, majd kattintson a Hardver és hang A be- és kikapcsoló gombok működésének módosítása elemre. 2. Kattintson A jelenleg el nem érhető beállítások módosítása elemre, majd jelölje be a Leállítási beállítások területen lévő Hibernálás beállítást. 3. Kattintson a Módosítások mentése lehetőségre. 4. Kattintson a Start gombra. 5. A Főkapcsoló menüben válassza a Hibernálás pontot. Megjegyzés: A rendszer az összes felhasználói és programadatot a memóriába másolja, hogy a számítógép hibernált módból való felébresztését követően a felhasználó visszatérhessen a munkájához. A számítógép felébresztéséhez nyomja meg a főkapcsolót. 2. fejezet. A számítógép használata 15

30 Az akkumulátor használata Az akkumulátor fogyóeszköz. Ha az akkumulátor hamar lemerül, cserélje ki a Lenovo által ajánlott új akkumulátorral. Az akkumulátorcsomag cseréjével kapcsolatos további tájékoztatásért lépjen kapcsolatba az Ügyfélszolgálati központtal. VESZÉLY! Ne ejtse le, ne törje össze, ne lyukassza ki, és ne tegye ki komolyabb erőhatásnak. Az akkumulátor helytelen használat vagy nem megfelelő kezelés következtében túlmelegedhet, ennek következtében pedig gáz vagy láng csaphat ki az akkumulátorcsomagból vagy a korongelemből. Ha az akkumulátor megsérül, vagy ha bármilyen szivárgást, illetve idegen anyag lerakódását észleli az akkumulátor kivezetésein, akkor ne használja tovább az akkumulátort, hanem szerezzen be egy csereakkumulátort az akkumulátor gyártójától. VESZÉLY! Szigorúan csak a termékleírásban megadott utasítások szerint töltse újra az akkumulátort! VESZÉLY! Ne dobja az akkumulátort szeméttelepre kerülő szemétbe. Amikor az akkumulátort kidobja, a helyi törvények vagy rendelkezések, valamint a vállalat biztonsági rendszabályai szerint járjon el. VESZÉLY! A tartalék akkumulátor nem megfelelő csatlakoztatása robbanásveszélyes. A lítium akkumulátor lítiumot tartalmaz, amely helytelen kezelés vagy ártalmatlanítás esetén felrobbanhat. Az akkumulátort csak ugyanarra a típusra cserélje. Az esetleges életveszély és sebesülés elkerülése érdekében (1) ne dobja vagy merítse az akkumulátort vízbe, (2) ne engedje felmelegedni 100 C (212 F) fölé, illetve (3) ne kísérelje meg javítani vagy szétszerelni. Az akkumulátor leselejtezésekor a helyi törvények vagy rendelkezések, valamint a vállalat biztonsági rendszabályai szerint járjon el. Csatlakozás hálózatokhoz A számítógépe egy vagy több hálózati kártyával rendelkezik, amelyekkel a hálózatokhoz csatlakozhat. Ethernet-kapcsolat Számítógépe egy Ethernet-csatlakozóval rendelkezik. A csatlakozó és egy kábel segítségével a hálózatához vagy egy szélessávú kapcsolathoz, pl. DSL (digital subscriber line) vagy CATV (kábeltelevíziós) hálózathoz csatlakozhat. A csatlakozó másodpercenként 1 Gb-os váltakozó kétirányú vagy teljes kétirányú adatátvitelt tesz lehetővé. Vezeték nélküli kapcsolat A vezeték nélküli kommunikáció olyan adatátviteli mód, amelynek során nem használnak kábeleket, csak rádióhullámokat. Vezeték nélküli LAN A vezeték nélküli LAN hálózat egy viszonylag kicsi földrajzi területet fed le, pl. egy irodaépületet vagy házat. A szabványon alapuló eszközök tudnak ehhez a hálózathoz csatlakozni. 16 Felhasználói kézikönyv

31 A számítógép beépített vezeték nélküli hálózati kártyával és egy konfigurációs segédprogrammal rendelkezik, amellyel létrehozhat vezeték nélküli kapcsolatokat és ellenőrizheti a kapcsolat állapotát. Így vezetékes hálózat használata nélkül csatlakozhat a hálózathoz a munkahelyén, a tárgyalóteremben vagy otthonában. Vezeték nélküli kapcsolat létrehozása Vezeték nélküli kapcsolat létesítéséhez tegye a következőket: 1. Ha a vezeték nélküli funkció nem engedélyezett, akkor nyomja meg az Fn+F7 billentyűket a vezeték nélküli szolgáltatás engedélyezéséhez (Windows 7) vagy a repülőgépes mód kikapcsolásához (Windows 10) 2. Kattintson a Windows értesítési területén a vezeték nélküli kapcsolat állapotát jelző ikonra. Megjelenik az elérhető vezeték nélküli hálózatok listája. 3. A csatlakozáshoz kattintson duplán egy hálózatra. Adja meg a szükséges információkat. 2. fejezet. A számítógép használata 17

32 18 Felhasználói kézikönyv

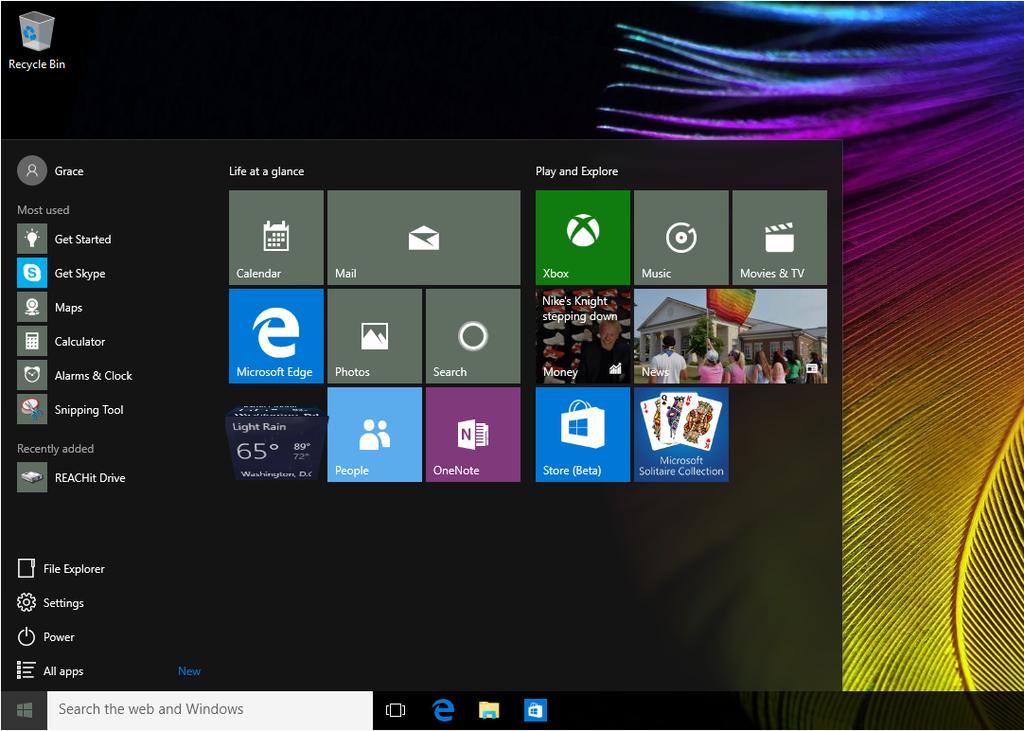

33 3. fejezet Windows 10 alapok A Start menü visszatér Ha a bal alsó sarokban lévő Start gombra kattint, akkor tapasztalhatja, hogy a Windows 10 rendszerben ismét elérhetővé vált a Start menü. A Start menü nemcsak kényelmes, hanem a korábbinál hatékonyabb is. e a d b c 1. Start gomb Ide kattintva megnyithatja a Start menüt. A Windows 10-ben ismét elérhető a Start menü olyan bővített funkciókkal, mint a személyre szabott, rögzített alkalmazások vagy a számítógép más helyeire mutató parancsikonok. 2. A Cortana és a keresőmező A Cortana egy személyi asszisztens. Használatával emlékeztetőket állíthat be, internetes keresést végezhet a keresőmezőből, illetve a mikrofon beállítása után szóbeli utasításokat is adhat. Megjegyzés: A Cortana bizonyos országokban és régiókban nem érhető el. A Cortanát akkor is használhatja keresőmezőként, a helyi vagy az interneten található elemek megkereséséhez, ha a funkciót kikapcsolja. 3. Feladatnézet gomb Az alkalmazásokat többfeladatos nézetben kezelheti: 1. Az összes alkalmazás egy nézetben történő megjelenítéséhez kattintson a feladatnézet gombra. 2. Kattintással léphet be az alkalmazásokba vagy zárhatja be őket. Az alkalmazások megfelelőbb elrendezéséhez és megjelenítéséhez a feladatnézet gombot is használhatja: ezzel új asztalelrendezéseket készíthet, illetve válthat a meglévők között. Copyright Lenovo

34 Új asztalelrendezés készítése: 1. Kattintson a feladatnézet gombra 2. Válassza a jobb alsó sarokban lévő Új asztal elemet. Az asztalelrendezések közötti váltás: 1. Kattintson a feladatnézet gombra 2. Az alsó sorban válassza ki a megnyitandó asztalt. 4. Minden alkalmazás Ide kattintva az összes telepített alkalmazást tekintheti meg. 5. Rögzített alkalmazások Ha egy alkalmazást gyakran használ, rögzítheti a Start menüben. 1. Keresse meg az alkalmazást a Gyakran használt vagy a Minden alkalmazás részen. 2. Kattintson a jobb gombbal az alkalmazás nevére, majd válassza a Kitűzés a Start menübe lehetőséget. A Műveletközpont A tálca jobb szélén található az értesítési terület. A Műveletközpont megjelenítéséhez kattintson a Műveletközpont értesítési területen található ikonjára. A Műveletközpontban tekintheti meg a Windows és az alkalmazások fontos értesítéseit. Kényelmi funkció, hogy a gyakori beállításokat gyorsan módosíthatja. 20 Felhasználói kézikönyv

35 A Windows súgójának használata A Windowsban részletes és átfogó információk érhetők el a Windows használatáról. Az alábbi lépéseket követve találhatja meg az útmutatókat. 1. Kattintson a Start gombra 2. Az alkalmazások között válassza az Első lépések lehetőséget. 3. fejezet. Windows 10 alapok 21

36 22 Felhasználói kézikönyv

37 4. fejezet A számítógép használata Ez a fejezet a kisegítő lehetőségekkel és a számítógép kényelmes használatával kapcsolatban nyújt információkat. Kisegítő lehetőségek és a számítógép kényelmes használata A korszerű ergonómiai megoldások alkalmazása nagyon fontos a személyi számítógép hatékony használata és a kényelmetlenség elkerülése szempontjából. Úgy rendezze el a munkakörnyezetét és a berendezéseket, hogy mind az Ön igényeinek, mind az Ön által végzett munka követelményeinek megfeleljen. Emellett alkalmazzon egészséges munkavégzési gyakorlatot teljesítményének maximalizálása és a kényelmes számítógép-használat érdekében. Az alábbi témakörök tájékoztatást nyújtanak a munkaterület elrendezéséről, a számítástechnikai berendezések beállításáról és az egészséges munkavégzési szokásokról. A Lenovo fontosnak tartja, hogy a lehető legfrissebb információkkal és a legújabb technológiai újításokkal álljon fogyatékos ügyfelei rendelkezésére. A kisegítő lehetőségekkel foglalkozó rész bővebben ismerteti az ezen a területen tett erőfeszítéseinket. A számítógép-használat ergonómiai alapelvei A virtuális irodában dolgozva hozzá kell szoknia a környezet gyors változásaihoz. Az itt ismertetett egyszerű szabályokat betartva a munkavégzés könnyebbé válik, és a lehető legtöbbet hozhatja ki számítógépéből. A megfelelő üléshelyzet és a jó megvilágítás sokat segít a teljesítmény és a komfortérzet javításában. A rajz egy normál helyzetben ülő személyt ábrázol. Ha nem is pontosan így ül, jó néhány segítő ötlettel szolgálhatunk. A jó szokások jó eredményre vezetnek. Általános testtartás: Az azonos helyzetben végzett huzamosabb munkavégzés nyomán kialakuló kényelmetlenségek elkerülése érdekében a legjobb, ha időnként kissé módosítja testhelyzetét. A gyakori rövid pihenők is hatékonyan segíthetik a testtartás okozta kényelmetlenségek kialakulását. Képernyő: A képernyő az ideális mm távolságban legyen a szemétől. A képernyőn ne tükröződjön sem külső, sem belső fényforrás. A képernyőt tartsa tisztán, fényerejét úgy állítsa be, hogy a megjelenített kép valamennyi részletét tisztán és jól lássa. A fényerőt az Fn+fel/ le nyíl gombokkal módosíthatja. Fejtartás: Nyakát és fejét tartsa semleges, kényelmes (függőleges vagy egyenes) helyzetben. Szék: A jó szék ülésmagassága állítható, a hátnak megfelelő támaszt biztosít. Állítsa be a széket a legkényelmesebb helyzetbe. Copyright Lenovo
