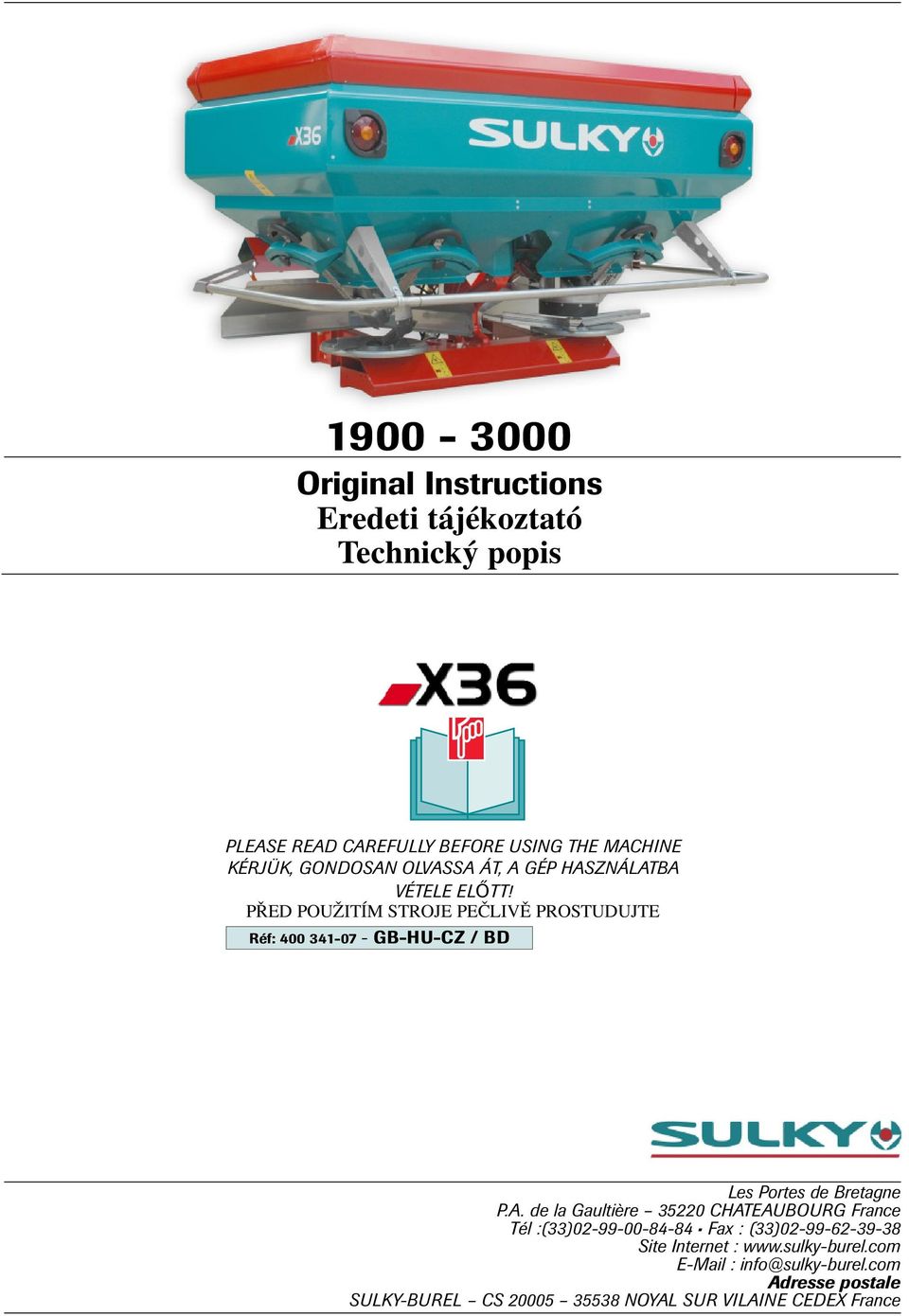

Original Instructions Eredeti tájékoztató Technický popis

Átírás

1 Original Instructions Eredeti tájékoztató Technický popis PLEASE READ AREFULLY BEFORE USING THE MAHINE KÉRJÜK, GONDOSAN OLVASSA ÁT, A GÉP HASZNÁLATBA VÉTELE ELŐTT! PŘED POUŽITÍM STROJE PEČLIVĚ PROSTUDUJTE Réf: GB-HU-Z / BD Les Portes de Bretagne P.A. de la Gaultière 50 HATEAUBOURG France Tél :() Fax : () Site Internet : [email protected] Adresse postale SULKY-BUREL S NOYAL SUR VILAINE EDEX France

2

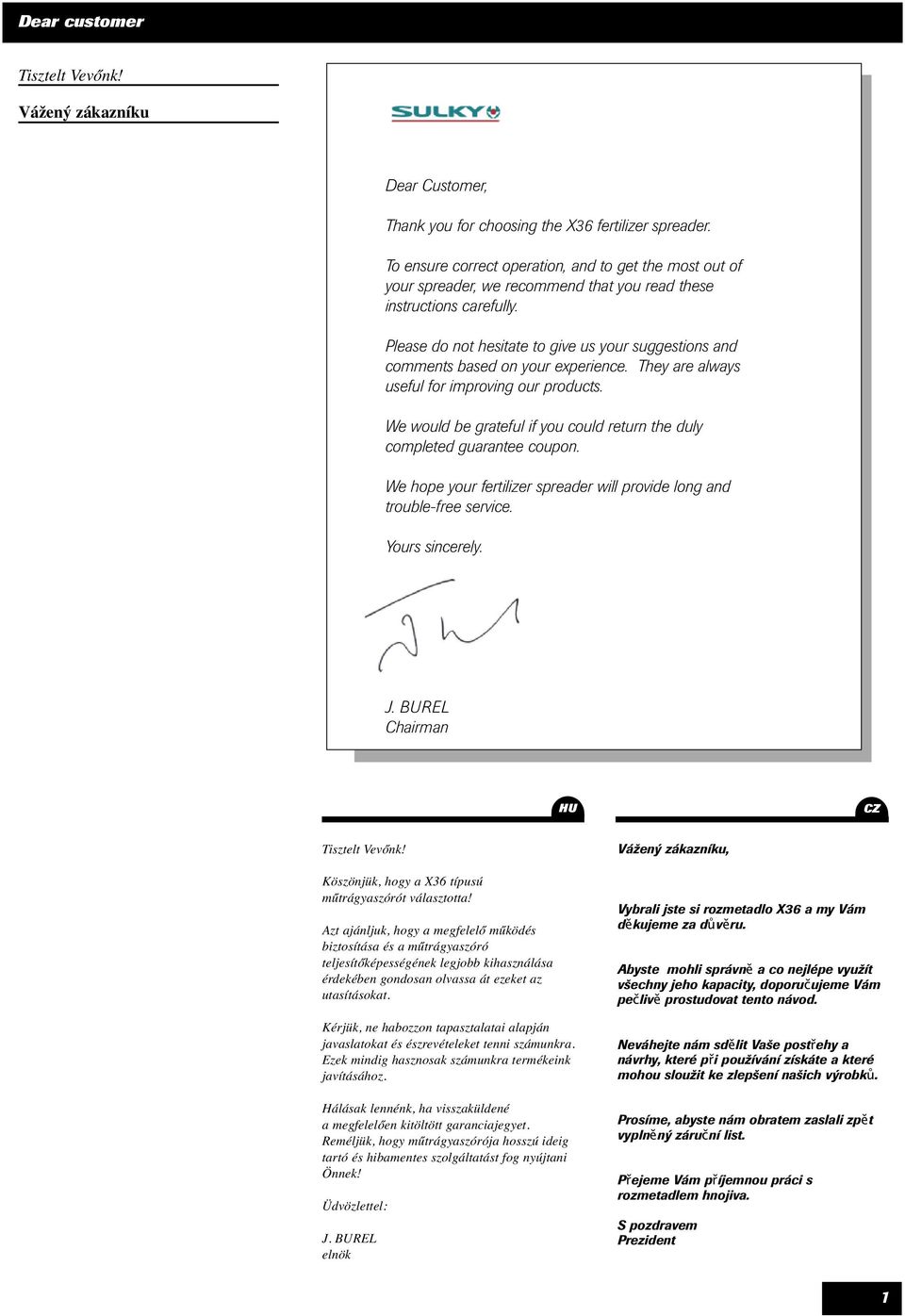

3 Dear customer Tisztelt Vevőnk! Vážený zákazníku Dear ustomer, Thank you for choosing the X6 fertilizer spreader. To ensure correct operation, and to get the most out of your spreader, we recommend that you read these instructions carefully. Please do not hesitate to give us your suggestions and comments based on your experience. They are always useful for improving our products. We would be grateful if you could return the duly completed guarantee coupon. We hope your fertilizer spreader will provide long and trouble-free service. Yours sincerely. J. BUREL hairman HU Z Tisztelt Vevőnk! Köszönjük, hogy a X6 típusú műtrágyaszórót választotta! Azt ajánljuk, hogy a megfelelő működés biztosítása és a műtrágyaszóró teljesítőképességének legjobb kihasználása érdekében gondosan olvassa át ezeket az utasításokat. Kérjük, ne habozzon tapasztalatai alapján javaslatokat és észrevételeket tenni számunkra. Ezek mindig hasznosak számunkra termékeink javításához. Hálásak lennénk, ha visszaküldené a megfelelően kitöltött garanciajegyet. Reméljük, hogy műtrágyaszórója hosszú ideig tartó és hibamentes szolgáltatást fog nyújtani Önnek! Üdvözlettel: J. BUREL elnök Vážený zákazníku, Vybrali jste si rozmetadlo X6 a my Vám děkujeme za důvěru. Abyste mohli správně a co nejlépe využít všechny jeho kapacity, doporučujeme Vám pečlivě prostudovat tento návod. Neváhejte nám sdělit Vaše postřehy a návrhy, které při používání získáte a které mohou sloužit ke zlepšení našich výrobků. Prosíme, abyste nám obratem zaslali zpět vyplněný záruční list. Přejeme Vám příjemnou práci s rozmetadlem hnojiva. S pozdravem Prezident

4 In accordance with Appendix, Section, Point A of the European Machinery Directive 006/4/E. A 006/4/EK Gépek irányelv. melléklet. rész A pontja alapján V souladu s přílohou, část, bod A směrnice 006/4/ES pro strojní zařízení Declaration of onformity Megfelelőségi nyilatkozat Prohlášení o shodě MANUFATURER S NAME AND ADDRESS: AGYÁRTÓ NEVE ÉS ÍME: JMÉNO A ADRESA VÝROBE: SULKY-BUREL PA DE LA GAULTIÈRE 50 HATEAUBOURG FRANE NAME AND ADDRESS OF THE PERSON AUTHORISED TO OMPILE THE TEHNIAL SPEIFIATIONS: A MŰSZAKI IRATOK BETERJESZTÉSÉRE JOGOSULT SZEMÉLY NEVE ÉS ÍME: JMÉNO A ADRESA OSOBY POVĚŘENÉ VEDENÍM TEHNIKÉ DOKUMENTAE MAHINE DESRIPTION : A GÉP ISMERTETÉSE: POPIS STROJE: TYPE: TÍPUS: TYP : JULIEN BUREL PA DE LA GAULTIÈRE 50 HATEAUBOURG FRANE SPREADER SZÓRÓGÉP ROZMETADLO HNOJIVA X6 SERIAL NUMBER: SOROZATSZÁM: SÉRIOVÉ ČÍSLO: AESSORIES: KIEGÉSZÍTŐK: PŘÍSLUŠENSTVÍ: GB HU Z THE MAHINE ONFORMS TO THE RELEVANT TERMS OF THE EUROPEAN MAHINERY DIRETIVE 006/4/E. A GÉP MEGFELEL A 006/4/EK GÉPEK IRÁNYELV IDE VONATKOZÓ RENDELKEZÉSEINEK. STROJNÍ ZAŘÍZENÍ ODPOVÍDÁ PODSTATNÝM POŽADAVKŮM SMĚRNIE 006/4/ES PRO STROJNÍ ZAŘÍZENÍ. THE MAHINE ALSO ONFORMS TO THE TERMS OF THE FOLLOWING DIRETIVES: DIRETIVE EM 004/08/E A GÉP MEGFELEL AZ ALÁBBI MÁS IRÁNYELVEK RENDELKEZÉSEINEK: 004/08/EK EM IRÁNYELV STROJNÍ ZAŘÍZENÍ ODPOVÍDÁ POŽADAVKŮM TĚHTO DALŠÍH SMĚRNI: SMĚRNIE 004/08/ES Established in hateaubourg: June 007 Kiállítva hateaubourg-ban, 007. junius. V hâteaubourg dne: června 007 Signed: Aláírás: Podpis : J. BUREL hairman Elnök Prezident

5 Safety regulations GB Danger Moving parts, keep away aution Payload should not be exceeded Risk of damage to the machine Risk of accident Operating tip Risk of damage to the machine onsult the instruction leaflet These symbols are used in these instructions every time recommendations are provided concerning your safety, the safety of others or the correct operation of the machine. These recommendations must be given to all users of the machine. GENERAL SAFETY REGULATIONS Every time the tractor/machine assembly is to be started up and used, you should ensure beforehand that it complies with current legislation on safety at work and Road Traffic regulations. GENERAL - In addition to the instructions contained in this manual, legislation relating to safety instructions and accident prevention should be complied with. - Warnings affixed to the machine give indications regarding safety measures to be observed and help to avoid accidents. - When travelling on public roads, abide by the provisions of the Highway ode. 4 - Before starting work, it is essential that the user familiarizes himself with the control and operating elements of the machine and their respective functions. When the machine is running, it may be too late. 5 - The user should avoid wearing loose clothing which may be caught up in the moving parts. 6 - We recommend using a tractor with a safety cab or roll bar conforming to standards in force. 7 - Before starting up the machine and beginning work, check the immediate surroundings, particularly for children. Make sure that visibility is adequate. lear any persons or animals out of the danger zone. 8 - It is strictly forbidden to transport any persons or animals on board the machine whether it is in operation or not. 9 - The machine should only be coupled up to the tractor at the specially provided towing points and in accordance with applicable safety standards. 0 - Extreme care must be taken when coupling or uncoupling the machine from the tractor. - Before hitching up the machine, ensure that the front axle of the tractor is sufficiently weighted. Ballast weights should be fitted to the special supports in accordance with the instructions of the tractor manufacturer. - Do not exceed the maximum axle weight or the gross vehicle weight rating. - Do not exceed the maximum authorized dimensions for using public roads. 4 - Before entering a public road, ensure that the protective and signalling devices (lights, reflectors, etc.) required by law are fitted and working properly. Replace burnt out bulbs with the same types and colours. 5 - All remote controls (cords, cables, rods, hoses, etc.) must be positioned so that they cannot accidentally set off any manoeuvre which may cause an accident or damage. 6 - Before entering a public road, place the machine in the transport position, in accordance with the manufacturer s instructions Never leave the driver s position whilst the tractor is running. 8 - The speed and the method of operation must always be adapted to the land, roads and paths. Avoid sudden changes of direction under all circumstances. 9 - Precision of the steering, tractor adhesion, road holding and effectiveness of the braking mechanism are influenced by factors such as the weight and nature of the machine being towed, the front axle stage and the state of the land or path. It is essential, therefore, that the appropriate care is taken for each situation. 0 - Take extra care when cornering, taking account of the overhang, length, height and weight of the machine or trailer being towed. - Before using the machine, ensure that all protective devices are fitted and in good condition. Damaged protectors should be replaced immediately. - Before using the machine, check that nuts and screws are tight, particularly those for attaching tools (discs, flickers, deflectors, etc.). Tighten if necessary. - Do not stand in the operating area of the machine. 4 - aution! Be aware of any crushing and shearing zones on remote-controlled and particularly hydraulically-controlled parts. 5 - Before climbing down from the tractor, or before any operation on the machine, turn off the engine, remove the key from the ignition and wait until all moving parts have come to a standstill. 6 - Do not stand between the tractor and the machine until the handbrake has been applied and/or the wheels have been wedged Before any operation on the machine, ensure that it cannot be started up accidentally. 8 - Do not use the lifting ring to lift the machine when it is loaded. PROPER USE OF THE MAHINE The Spreader must only be used for tasks for which it has been designed. The manufacturer will not be liable for any damage caused by using the machine for applications other than those specified by the manufacturer. Using the machine for purposes other than those originally intended will be done so entirely at the user s risk. Proper use of the machine also implies: - complying with instructions on use, care and maintenance provided by the manufacturer; - using only original or manufacturer recommended spare parts, equipment and accessories. The Spreader must only be operated, maintained and repaired by competent persons, familiar with the specifications and methods of operation of the machine. These persons must also be informed of the dangers to which they may be exposed. The user must strictly abide by current legislation regarding: - accident prevention; - safety at work (Health and Safety Regulations); - transport on public roads (Road Traffic Regulations). Strict compliance with warnings affixed to the machine is obligatory. The owner of the equipment shall become liable for any damage resulting from alterations made to the machine by the user or any other person, without the prior written consent of the manufacturer. - The noise emission value measured at the driving position with the cab closed (level of acoustic pressure) is 74 db(a). Measuring device: SL 40 Position of the microphone placed in accordance with Paragraph B.6 of Appendix B of NF EN ISO This level of acoustic pressure essentially depends on the tractor used. HITHING - When hitching or unhitching the machine from the tractor, place the control lever of the hydraulic lift in such a position that the lifting mechanism cannot be activated accidentally. - When hitching the machine to the three-point lifting mechanism of the tractor, ensure that the diameters of the pins or gudgeons correspond to the diameter of the tractor ball joints. - aution! In the three-point lifting zone, there may be a danger of crushing and shearing. 4 - Do not stand between the tractor and the machine whilst operating the external lift control lever. 5 - When in transport, lifting mechanism stabilizer bars must be fitted to the machine to avoid floating and side movement. 6 - When transporting the machine in the raised position, lock the lift control lever. 7 - Never unhitch the machine when the hopper is full. DRIVE EQUIPMENT (Power take-off and universal drive shafts) - Only use universal drive shafts supplied with

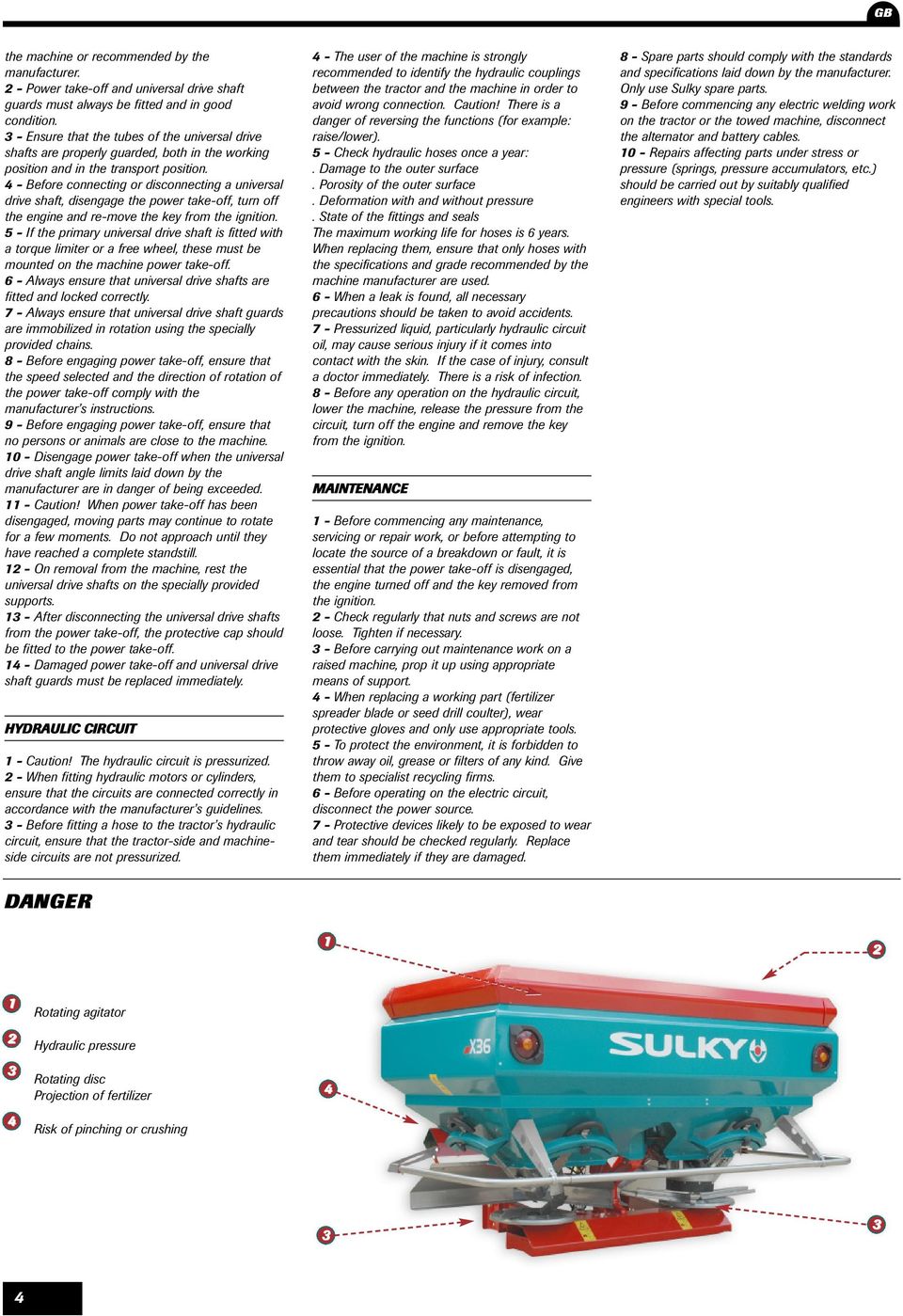

6 GB the machine or recommended by the manufacturer. - Power take-off and universal drive shaft guards must always be fitted and in good condition. - Ensure that the tubes of the universal drive shafts are properly guarded, both in the working position and in the transport position. 4 - Before connecting or disconnecting a universal drive shaft, disengage the power take-off, turn off the engine and re-move the key from the ignition. 5 - If the primary universal drive shaft is fitted with a torque limiter or a free wheel, these must be mounted on the machine power take-off. 6 - Always ensure that universal drive shafts are fitted and locked correctly. 7 - Always ensure that universal drive shaft guards are immobilized in rotation using the specially provided chains. 8 - Before engaging power take-off, ensure that the speed selected and the direction of rotation of the power take-off comply with the manufacturer s instructions. 9 - Before engaging power take-off, ensure that no persons or animals are close to the machine. 0 - Disengage power take-off when the universal drive shaft angle limits laid down by the manufacturer are in danger of being exceeded. - aution! When power take-off has been disengaged, moving parts may continue to rotate for a few moments. Do not approach until they have reached a complete standstill. - On removal from the machine, rest the universal drive shafts on the specially provided supports. - After disconnecting the universal drive shafts from the power take-off, the protective cap should be fitted to the power take-off. 4 - Damaged power take-off and universal drive shaft guards must be replaced immediately. HYDRAULI IRUIT - aution! The hydraulic circuit is pressurized. - When fitting hydraulic motors or cylinders, ensure that the circuits are connected correctly in accordance with the manufacturer s guidelines. - Before fitting a hose to the tractor s hydraulic circuit, ensure that the tractor-side and machineside circuits are not pressurized. 4 - The user of the machine is strongly recommended to identify the hydraulic couplings between the tractor and the machine in order to avoid wrong connection. aution! There is a danger of reversing the functions (for example: raise/lower). 5 - heck hydraulic hoses once a year:. Damage to the outer surface. Porosity of the outer surface. Deformation with and without pressure. State of the fittings and seals The maximum working life for hoses is 6 years. When replacing them, ensure that only hoses with the specifications and grade recommended by the machine manufacturer are used. 6 - When a leak is found, all necessary precautions should be taken to avoid accidents. 7 - Pressurized liquid, particularly hydraulic circuit oil, may cause serious injury if it comes into contact with the skin. If the case of injury, consult a doctor immediately. There is a risk of infection. 8 - Before any operation on the hydraulic circuit, lower the machine, release the pressure from the circuit, turn off the engine and remove the key from the ignition. MAINTENANE - Before commencing any maintenance, servicing or repair work, or before attempting to locate the source of a breakdown or fault, it is essential that the power take-off is disengaged, the engine turned off and the key removed from the ignition. - heck regularly that nuts and screws are not loose. Tighten if necessary. - Before carrying out maintenance work on a raised machine, prop it up using appropriate means of support. 4 - When replacing a working part (fertilizer spreader blade or seed drill coulter), wear protective gloves and only use appropriate tools. 5 - To protect the environment, it is forbidden to throw away oil, grease or filters of any kind. Give them to specialist recycling firms. 6 - Before operating on the electric circuit, disconnect the power source. 7 - Protective devices likely to be exposed to wear and tear should be checked regularly. Replace them immediately if they are damaged. 8 - Spare parts should comply with the standards and specifications laid down by the manufacturer. Only use Sulky spare parts. 9 - Before commencing any electric welding work on the tractor or the towed machine, disconnect the alternator and battery cables. 0 - Repairs affecting parts under stress or pressure (springs, pressure accumulators, etc.) should be carried out by suitably qualified engineers with special tools. DANGER 4 Rotating agitator Hydraulic pressure Rotating disc Projection of fertilizer Risk of pinching or crushing 4 4

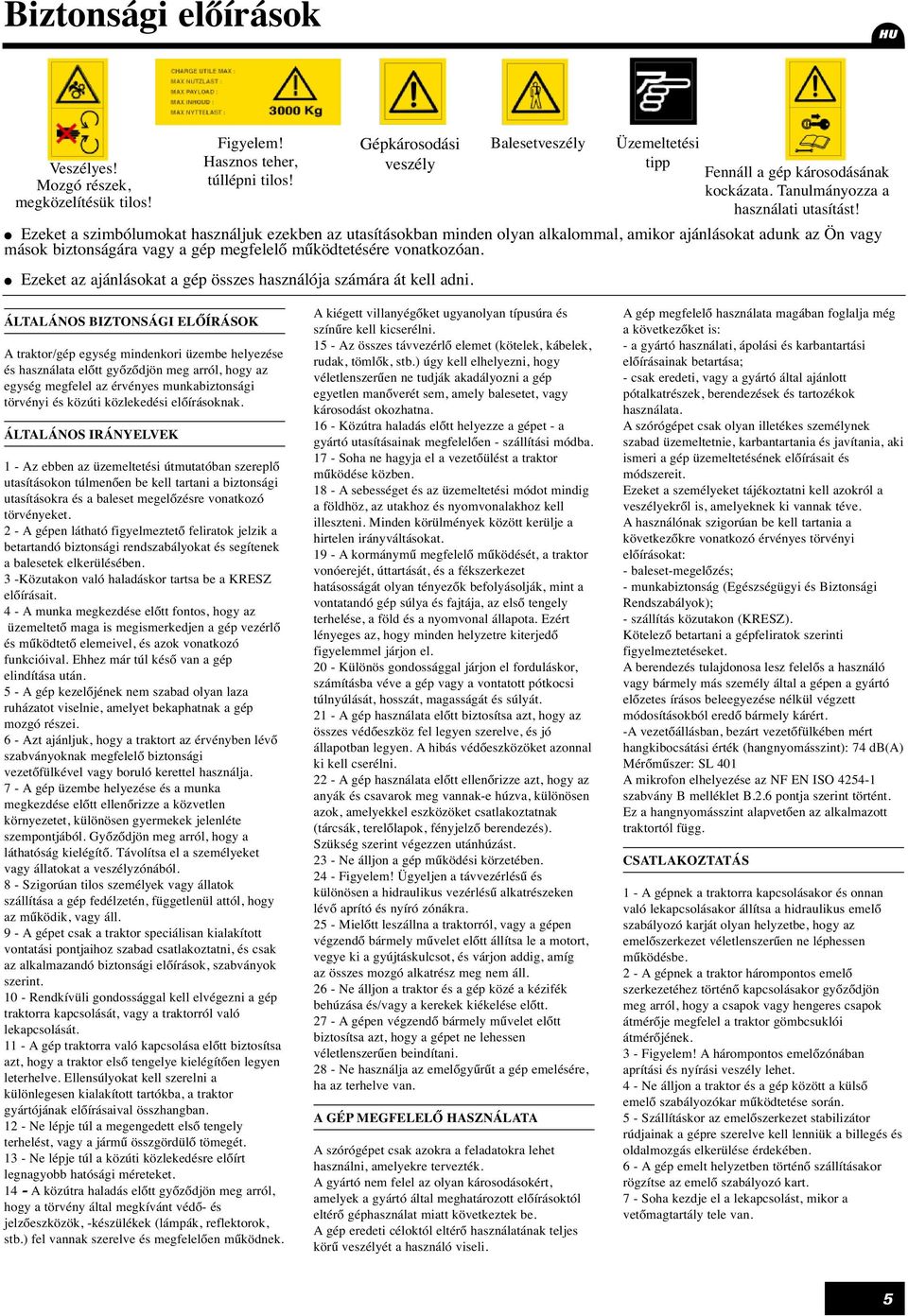

7 Biztonsági előírások HU Ezeket a szimbólumokat használjuk ezekben az utasításokban minden olyan alkalommal, amikor ajánlásokat adunk az Ön vagy mások biztonságára vagy a gép megfelelő működtetésére vonatkozóan. Veszélyes! Mozgó részek, megközelítésük tilos! Figyelem! Hasznos teher, túllépni tilos! Gépkárosodási veszély Ezeket az ajánlásokat a gép összes használója számára át kell adni. Balesetveszély Üzemeltetési tipp Fennáll a gép károsodásának kockázata. Tanulmányozza a használati utasítást! ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK A traktor/gép egység mindenkori üzembe helyezése és használata előtt győződjön meg arról, hogy az egység megfelel az érvényes munkabiztonsági törvényi és közúti közlekedési előírásoknak. ÁLTALÁNOS IRÁNYELVEK - Az ebben az üzemeltetési útmutatóban szereplő utasításokon túlmenően be kell tartani a biztonsági utasításokra és a baleset megelőzésre vonatkozó törvényeket. - A gépen látható figyelmeztető feliratok jelzik a betartandó biztonsági rendszabályokat és segítenek a balesetek elkerülésében. -Közutakon való haladáskor tartsa be a KRESZ előírásait. 4 - A munka megkezdése előtt fontos, hogy az üzemeltető maga is megismerkedjen a gép vezérlő és működtető elemeivel, és azok vonatkozó funkcióival. Ehhez már túl késő van a gép elindítása után. 5 - A gép kezelőjének nem szabad olyan laza ruházatot viselnie, amelyet bekaphatnak a gép mozgó részei. 6 - Azt ajánljuk, hogy a traktort az érvényben lévő szabványoknak megfelelő biztonsági vezetőfülkével vagy boruló kerettel használja. 7 - A gép üzembe helyezése és a munka megkezdése előtt ellenőrizze a közvetlen környezetet, különösen gyermekek jelenléte szempontjából. Győződjön meg arról, hogy a láthatóság kielégítő. Távolítsa el a személyeket vagy állatokat a veszélyzónából. 8 - Szigorúan tilos személyek vagy állatok szállítása a gép fedélzetén, függetlenül attól, hogy az működik, vagy áll. 9 - A gépet csak a traktor speciálisan kialakított vontatási pontjaihoz szabad csatlakoztatni, és csak az alkalmazandó biztonsági előírások, szabványok szerint. 0 - Rendkívüli gondossággal kell elvégezni a gép traktorra kapcsolását, vagy a traktorról való lekapcsolását. - A gép traktorra való kapcsolása előtt biztosítsa azt, hogy a traktor első tengelye kielégítően legyen leterhelve. Ellensúlyokat kell szerelni a különlegesen kialakított tartókba, a traktor gyártójának előírásaival összhangban. - Ne lépje túl a megengedett első tengely terhelést, vagy a jármű összgördülő tömegét. - Ne lépje túl a közúti közlekedésre előírt legnagyobb hatósági méreteket. 4 - A közútra haladás előtt győződjön meg arról, hogy a törvény által megkívánt védő- és jelzőeszközök, -készülékek (lámpák, reflektorok, stb.) fel vannak szerelve és megfelelően működnek. A kiégett villanyégőket ugyanolyan típusúra és színűre kell kicserélni. 5 - Az összes távvezérlő elemet (kötelek, kábelek, rudak, tömlők, stb.) úgy kell elhelyezni, hogy véletlenszerűen ne tudják akadályozni a gép egyetlen manőverét sem, amely balesetet, vagy károsodást okozhatna. 6 - Közútra haladás előtt helyezze a gépet - a gyártó utasításainak megfelelően - szállítási módba. 7 - Soha ne hagyja el a vezetőülést a traktor működése közben. 8 - A sebességet és az üzemeltetési módot mindig a földhöz, az utakhoz és nyomvonalakhoz kell illeszteni. Minden körülmények között kerülje a hirtelen irányváltásokat. 9 - A kormánymű megfelelő működését, a traktor vonóerejét, úttartását, és a fékszerkezet hatásosságát olyan tényezők befolyásolják, mint a vontatandó gép súlya és fajtája, az első tengely terhelése, a föld és a nyomvonal állapota. Ezért lényeges az, hogy minden helyzetre kiterjedő figyelemmel járjon el. 0 - Különös gondossággal járjon el forduláskor, számításba véve a gép vagy a vontatott pótkocsi túlnyúlását, hosszát, magasságát és súlyát. - A gép használata előtt biztosítsa azt, hogy az összes védőeszköz fel legyen szerelve, és jó állapotban legyen. A hibás védőeszközöket azonnal ki kell cserélni. - A gép használata előtt ellenőrizze azt, hogy az anyák és csavarok meg vannak-e húzva, különösen azok, amelyekkel eszközöket csatlakoztatnak (tárcsák, terelőlapok, fényjelző berendezés). Szükség szerint végezzen utánhúzást. - Ne álljon a gép működési körzetében. 4 - Figyelem! Ügyeljen a távvezérlésű és különösen a hidraulikus vezérlésű alkatrészeken lévő aprító és nyíró zónákra. 5 - Mielőtt leszállna a traktorról, vagy a gépen végzendő bármely művelet előtt állítsa le a motort, vegye ki a gyújtáskulcsot, és várjon addig, amíg az összes mozgó alkatrész meg nem áll. 6 - Ne álljon a traktor és a gép közé a kézifék behúzása és/vagy a kerekek kiékelése előtt. 7 - A gépen végzendő bármely művelet előtt biztosítsa azt, hogy a gépet ne lehessen véletlenszerűen beindítani. 8 - Ne használja az emelőgyűrűt a gép emelésére, ha az terhelve van. A GÉP MEGFELELŐ HASZNÁLATA A szórógépet csak azokra a feladatokra lehet használni, amelyekre tervezték. A gyártó nem felel az olyan károsodásokért, amelyek a gyártó által meghatározott előírásoktól eltérő géphasználat miatt következtek be. A gép eredeti céloktól eltérő használatának teljes körű veszélyét a használó viseli. A gép megfelelő használata magában foglalja még a következőket is: - a gyártó használati, ápolási és karbantartási előírásainak betartása; - csak eredeti, vagy a gyártó által ajánlott pótalkatrészek, berendezések és tartozékok használata. A szórógépet csak olyan illetékes személynek szabad üzemeltetnie, karbantartania és javítania, aki ismeri a gép üzemeltetésének előírásait és módszereit. Ezeket a személyeket tájékoztatni kell azokról a veszélyekről is, amelyeknek ki vannak téve. A használónak szigorúan be kell tartania a következőkre vonatkozó érvényes törvényi előírásokat: - baleset-megelőzés; - munkabiztonság (Egészségügyi és Biztonsági Rendszabályok); - szállítás közutakon (KRESZ). Kötelező betartani a gépfeliratok szerinti figyelmeztetéseket. A berendezés tulajdonosa lesz felelős a használó vagy bármely más személy által a gépen a gyártó előzetes írásos beleegyezése nélkül végzett módosításokból eredő bármely kárért. -A vezetőállásban, bezárt vezetőfülkében mért hangkibocsátási érték (hangnyomásszint): 74 db(a) Mérőműszer: SL 40 A mikrofon elhelyezése az NF EN ISO 454- szabvány B melléklet B..6 pontja szerint történt. Ez a hangnyomásszint alapvetően az alkalmazott traktortól függ. SATLAKOZTATÁS - A gépnek a traktorra kapcsolásakor és onnan való lekapcsolásakor állítsa a hidraulikus emelő szabályozó karját olyan helyzetbe, hogy az emelőszerkezet véletlenszerűen ne léphessen működésbe. - A gépnek a traktor hárompontos emelő szerkezetéhez történő kapcsolásakor győződjön meg arról, hogy a csapok vagy hengeres csapok átmérője megfelel a traktor gömbcsuklói átmérőjének. - Figyelem! A hárompontos emelőzónában aprítási és nyírási veszély lehet. 4 - Ne álljon a traktor és a gép között a külső emelő szabályozókar működtetése során. 5 - Szállításkor az emelőszerkezet stabilizátor rúdjainak a gépre szerelve kell lenniük a billegés és oldalmozgás elkerülése érdekében. 6 - A gép emelt helyzetben történő szállításakor rögzítse az emelő szabályozó kart. 7 - Soha kezdje el a lekapcsolást, mikor a vetőmagtartály tele van. 5

8 HU MEGHAJTÓ SZERVEK (Erőleadó tengely és kardántengelyek) - sak a géppel szállított vagy a gyártó által ajánlott kardántengelyeket használjon. -Az erőleadó tengelynek és a kardántengelyeknek megfelelő és jó állapotú védőburkolata legyen. - Biztosítsa azt, hogy a kardántengelyek megfelelően védve legyenek mind munkahelyzetben, mind szállítási helyzetben. 4 - Egy csuklóstengely csatlakoztatása vagy lekötése előtt kapcsolja le a mellékkihajtást, állítsa le a motort és vegye ki a gyújtáskulcsot. 5 - Ha a főkardántengely nyomatékhatároló vagy szabadonfutó kerékkel van ellátva, akkor ezeknek a gép mellékkihajtására szerelve kell lenniük. 6 - Mindig biztosítsa azt, hogy a kardántengelyek megfelelően legyenek szerelve és rögzítve. 7 - Mindig ügyeljen arra, hogy a kardántengelyek védőburkolatának elfordulását az erre a célra szolgáló speciális láncok megakadályozzák. 8 - A mellékkihajtás bekapcsolása előtt biztosítsa azt, hogy az erőleadó tengely kiválasztott fordulatszáma és forgásiránya feleljen meg a gyártóművi előírásoknak. 9 - A mellékkihajtás bekapcsolása előtt győződjön meg arról, hogy sem személyek, sem állatok nincsenek a gép közelében. 0 - Kapcsolja ki a mellékkihajtást, ha a gyártó által meghatározott kardántengely hajlásszög túllépésének veszélye fenyeget. - Figyelem! Ha a mellékkihajtást lekapcsolta, a mozgó alkatrészek még foroghatnak néhány pillanatig. Ne közelítse meg őket, amíg teljesen le nem álltak. - A gépről leszerelt kardántengelyeket helyezze a speciális támasztékokra. - A kardántengelyeknek a mellékkihajtásról való lekötését követően fel kell helyezni a védősapkát az erőleadó tengelyre. 4 - A károsodott erőleadó tengely és kardántengely védőburkolatokat azonnal ki kell cserélni. HIDRAULIKUS KÖR - Figyelem! A hidraulikus kör nyomás alatt áll. - Hidraulikus motorok és hengerek beszerelésekor győződjön meg arról, hogy a hidraulikus körök a gyártó irányelveinek megfelelően vannak csatlakoztatva. - Egy tömlőnek a traktor hidraulikus köréhez szerelése előtt győződjön meg arról, hogy a traktorés gépoldali körök nyomásmentesek. 4 - A gép használójának erőteljesen ajánljuk azt, hogy figyeljen a traktor és a gép közötti megfelelő hidraulikus csatlakoztatásokra, a helytelen csatlakoztatások elkerülése érdekében. Figyelem! Fennáll a fordított működés veszélye (emelés/süllyesztés). 5 - Évente egyszer ellenőrizze a hidraulikus tömlőket a következőkre: - A külső felület károsodása - A külső felület porozitása - Deformáció nyomás alatt és anélkül - A szerelvények és tömítések állapota. A tömlők maximális munka élettartama 6 év. seréjükkor biztosítsa azt, hogy csak a gép gyártója által előírt és ajánlott fokozatú tömlőket használjanak. 6 - Szivárgás észlelése esetén minden szükséges rendszabályt meg kell tenni a balesetek elkerülése érdekében. 7 - A nyomás alatti folyadék, különösen a hidraulikus körök olaja, súlyos sérülést okozhat, ha a bőrrel kerül érintkezésbe. Sérülés esetén azonnal hívjon orvost. Fennáll a fertőzésveszély. 8 - A hidraulikus körön végzendő bármely munka előtt engedje le a gépet, végezze el a kör nyomásmentesítését, állítsa le a motort és vegye ki a gyújtáskulcsot KARBANTARTÁS - Bármilyen karbantartási, szervizelési vagy javítási munka, vagy egy leállás, vagy hiba forrása behatárolásának kísérlete előtt lényeges az, hogy a mellékkihajtást kapcsolja le, a motort állítsa le, és a gyújtáskulcsot vegye ki. - Rendszeresen ellenőrizze az anyát és csavarok lazaságát. Szükség szerint végezzen utánhúzást. - A megemelt gépen végzendő karbantartási munka előtt megfelelő alátámasztással támassza meg a gépet. 4 - Munkát végző alkatrészek cseréjekor (trágyaszóró lapát vagy sorvetőgép csoroszlya) viseljen védőkesztyűt, és csak megfelelő szerszámokat használjon. 5 - A környezet védelme érdekében tilos bármilyen fajta olaj, zsír, vagy szűrők kiöntése, kidobása. Adja át ezeket újra feldolgozásra szakosodott cégeknek. 6 - Az elektromos áramkörön való munkavégzés előtt kösse le az áramforrást. 7 - A kopásnak kitett védőeszközöket rendszeresen ellenőrizni kell. Azonnal cserélje ki őket, ha károsodtak. 8 - A pótalkatrészek feleljenek meg a gyártó által meghatározott szabványoknak és előírásoknak. sak Sulky pótalkatrészeket használjon. 9 - A traktoron vagy a vontatott gépen végzendő bármely hegesztési munka előtt kösse le a váltóáramú generátort és az akkumulátor kábeleit. 0 - Feszültségnek vagy nyomásnak kitett alkatrészek (rugók, nyomástárolók, stb.) javítását csak megfelelően szakképzett szerelők végezhetik speciális szerszámokkal. VESZÉLY 4 Forgó keverő Hidraulikus nyomás Forgó tárcsa Műtrágyakiszórás Becsípődési vagy Behúzási veszély 4 6

9 Bezpečnostní pokyny Z Nebezpečí Pohybující se díly, nepřibližujte se Pozor nepřekračujte povolenou nosnost Nebezpečí poškození stroje Nebezpečí úrazu Usnadnění práce Nebezpečí poškození stroje, viz návod Tyto symboly se vyskytují v tomto návodu pokaždé, když se instrukce dotýká vaší bezpečnosti, bezpečnosti jiné osoby nebo správného použití stroje. Nezapomeňte tyto informace předat každému uživateli stroje. OBENÉ BEZPEČNOSTNÍ PŘEDPISY Před každým použitím a uvedením do provozu traktoru a stroje se ujistěte, že odpovídají předpisům o bezpečnosti práce a pravidlům silničního provozu. OBENĚ - Nad rámec instrukcí uvedených v tomto návodu dbejte na dodržování zákonů týkajících se bezpečnostních předpisů a předcházení úrazům. - Upozornění umístěná přímo na stroji informují o bezpečnostních opatřeních, která je nutno dodržovat, a napomáhají k předcházení úrazům. Při pohybu na veřejných komunikacích dodržujte pravidla silničního provozu 4 - Před zahájením práce se musí uživatel podrobně seznámit s řídícími a ovládacími orgány stroje a jejich funkcemi. Při práci na to bude již příliš pozdě. 5 - Uživatel se má vyhýbat nošení příliš volných oděvů, které by mohly být vtaženy do pohyblivých částí stroje. 6 - Doporučuje se používat traktor vybavený kabinou nebo ochranným obloukovým krytem podle platných norem. 7 - Před spuštěním stroje a započetím prací zkontrolujte bezprostřední okolí celého zařízení. (děti!) Dbejte na to, abyste měli dostatečný výhled! Při práci zajistěte bezpečnou vzdálenost lidí a zvířat od nebezpečné zóny stroje! (odlétání úlomků a stříkání) 8 - Přeprava osob nebo zvířat na stroji během práce nebo při přesunu je přísně zakázána. 9 - Připojení stroje k traktoru musí být provedeno pouze na místech k tomu určených podle platných bezpečnostních norem. 0 - Dávejte dobrý pozor při připojování stroje k traktoru nebo při jeho odpojování! - Před připojením stroje se ubezpečte, že zatížení přední nápravy traktoru je dostatečné. Zátěžová masa má být umístěna na k tomu určený podklad podle odpovídajících předpisů výrobce traktoru. Dodržujte maximální zatížení nápravy a celkovou přepravní hmotnost povolenou při plném naložení. Dodržujte maximální povolené rozměry na veřejných komunikacích. 4 - Před výjezdem na veřejnou komunikaci se ujistěte, že ochranné a signalizační prostředky (světelné, odrazové) jsou správně umístěny a fungují tak, jak vyžaduje zákon. Spálené žárovky nahraďte novými žárovkami stejného typu a zbarvení. 5 - Veškerá dálková ovládání (provazy, kabely, táhla, tyče, hadice..) musí být umístěna tak, aby nemohla náhodně zapříčinit situaci s rizikem nehody nebo způsobením škody. 6 - Před výjezdem na veřejnou komunikaci uveďte stroj do transportní polohy podle pokynů výrobce. 7 - Nikdy neopouštějte místo pro řidiče, pokud je traktor v chodu. 8- Rychlost a způsob řízení musí být vždy přizpůsobeny terénům, silnicím a cestám. V každém případě se vyhněte rychlým změnám směru jízdy. 9 Přesnost řízení, přilnavost traktoru k vozovce, držení směru jízdy a účinnost brzdného systému jsou ovlivněny : váhou a typem připojeného stroje, zatížením přední nápravy, stavem terénu nebo vozovky. Je tedy nezbytně nutné dodržovat pravidla opatrnosti podle dané situace. 0 - Opatrnost ještě zvyšte v zatáčkách, počítejte s přesahy délky, výšky a hmotnosti stroje nebo vlečky. - Před každým použitím stroje se ujistěte, že všechny ochranné prostředky jsou na svém místě a funkční. Poškozené prostředky musí být okamžitě vyměněny. - Před každým použitím stroje zkontrolujte utažení šroubů a matek, především těch, které upevňují nástroje (lamely, palety, deflektory). Pokud je třeba, dotáhněte. Neparkujte v pracovní zóně stroje. 4 - Pozor! Na orgánech s dálkovým ovládáním mohou existovat zóny s nebezpečím rozdrcení nebo střihů, zvláště na těch, které jsou ovládány hydraulicky. 5 - Před opuštěním traktoru nebo před jakýmkoliv zásahem na stroji vypněte motor, vyndejte startovací klíč a vyčkejte, až se zcela zastaví všechny součástky v pohybu. 6 - Nezdržujte se mezi traktorem a strojem, aniž byste zatáhli ruční brzdu a/nebo zabezpečili kola klínem. 7 - Před každým zásahem do stroje se ubezpečte, že se nemůže náhodně zapnout. 8 - Nepoužívejte zvedací kruh pro zdvih stroje, pokud je naložen. ODPOVÍDAJÍÍ POUŽITÍ STROJE Rozmetadlo musí být používáno výhradně pro práce, ke kterým je určeno. V případě poškození, které je způsobeno použitím mimo rámec aplikací specifikovaných výrobcem, je výrobce zbaven veškeré odpovědnosti. Každé použití stroje mimo rámec jeho určení je na vlastní riziko uživatele. Odpovídající použití stroje předpokládá : - respektování návodu k použití, pro údržby a opravy stanovené výrobcem. - výhradní používání originálních nebo výrobcem doporučených náhradních dílů, vybavení a příslušenství. Rozmetadlo musí být používáno, udržováno a opravováno výhradně kompetentními osobami, které jsou dobře seznámeny s charakteristikami a způsobem použití stroje. Tyto osoby musí být také informovány o riziku a nebezpečí, kterému mohou být vystaveny. Uživatel se zavazuje pečlivě dodržovat platné předpisy týkající se: - prevence proti nehodám a úrazům - bezpečnosti práce (Zákoník práce) - ježdění na veřejných komunikacích (Pravidla silničního provozu) - Je mu striktně nařízeno přísně sledovat upozornění umístěná na stroji. - Při každé změně na stroji, kterou provede uživatel nebo jiná osoba bez předchozího písemného souhlasu výrobce, bere na sebe veškerou zodpovědnost majitel stroje, na kterém byla provedena úprava. -Hodnota emise hluku měřená na místě řidiče v uzavřené kabině. (Hladina akustického tlaku) je 74 db(a) Měřící přístroj: SL 40 Poloha mikrofonu umístěného v souladu s odstavcem B..6 dodatku B k normě EN ISO Tato hladina akustického tlaku záleží převážně na typu použitého traktoru. PŘIPOJENÍ - Při připojování nebo odpojování stroje dbejte na to, aby byl pojistný čep podpěry řádně zajištěn. - Nezdržujte se mezi traktorem a strojem ani v jeho blízkosti v době provádění připojování. -Pozor! V oblasti tříbodového zvedacího mechanizmu existuje riziko rozdrcení a střihu! 4- Nezdržovat se mezi traktorem a strojem v době manipulace s vnější ovládací pákou zvedacího mechanizmu. 5 - Během transportu musí být stroj stabilizován znehybňovacími táhly zvedacího mechanizmu, aby nedošlo k postrannímu posunu nebo zmítání. 6- Při transportu stroje ve zdvižené poloze zablokujte ovládací páku zvedacího mechanizmu. 7- Nikdy neodpojujte stroj, když je násypník plný. HYBNÉ SOUČÁSTI (Přídavná převodovka a kloubové převodové hřídele) Používejte výhradně kloubové převodové hřídele dodané současně se strojem nebo doporučené výrobcem. 7

10 Z hrániče přídavné převodovky a kloubových hřídelí musí být vždy na patřičném místě a dobrém stavu. Dbejte na správné krytí trubic kloubových převodových hřídelí, jak při práci tak při převozu. 4 - Než zapojíte nebo odpojíte kloubový hřídel, odpojte přídavnou převodovku, vypněte motor a vyndejte klíč ze zapalování. 5 - Pokud je hlavní kloubový převodový hřídel vybaven omezovačem kroutícího momentu nebo volnoběžkou, tyto musí být bezpodmínečně namontovány na přídavné převodovce stroje. 6 - Dbejte na správnou montáž a zablokování kloubových převodových hřídelí. 7 - Dbejte vždy na to, aby byly chrániče hřídelí zabezpečeny proti rotaci k tomu určenými řetízky. 8 - Před zapnutím přídavné převodovky se ujistěte, že se vybraný režim otáček a směr rotace převodovky odpovídají předpisům výrobce. 9 - Před zapnutím přídavné převodovky se ujistěte, že se nenacházejí v blízkosti stroje žádné osoby ani zvířata. 0 - Odpojte přídavnou převodovku v případě, že hrozí riziko překročení limitu úhlu kloubového převodového hřídele doporučeného výrobcem. - Pozor! Po odpojení přídavné převodovky se mohou některé součástky nějakou dobu ještě dál točit. nepřibližujte se k nim až do úplného zastavení. - Po odpojení stroje položte kloubové hřídele na podstavce k tomu určené. - Po odpojení kardanového převodového hřídele od přídavné převodovky, přídavná převodovka musí být chráněna krytem. 4 - Poškozené chrániče přídavné převodovky a kloubových hřídelí musí být okamžitě vyměněny. HYDRAULIKÝ OKRUH - Pozor! Hydraulický okruh je pod tlakem! - Během montáže zvedáků nebo hydraulických motorů pečlivě dohlédněte na správné zapojení okruhů, v souladu s nařízeními výrobce. - Než připojíte hadici k hydraulickému okruhu traktoru ujistěte se, že okruhy traktoru ani stroje nejsou pod tlakem. 4 - Uživatelům stroje je doporučováno sledovat identifikační značky na hydraulických přípojích mezi traktorem a strojem, aby nedošlo k omylům v zapojení. Pozor! Například existuje riziko záměny funkcí (např. zdvíhání a spouštění) 5 Kontrolovat jednou za rok ohebné hadice: - Povrchové poškození - Poréznost povrchové vrstvy - Deformace pod tlakem i bez tlaku - Stav přípojů a těsnění Maximální doba používání hadic je 6 let. Při jejich výměně používejte jen hadice s vlastnostmi a kvalitou předepsanými výrobcem stroje. 6 - Při zjištění průsaku přijměte všechna bezpečnostní opatření, abyste zabránili nehodě. 7 - Každá kapalina pod tlakem, zvláště hydraulický olej, může proniknout pod kůži a způsobit těžká poranění! V případě poranění ihned vyhledejte lékaře! Hrozí nebezpečí infekce! 8 - Před veškerým zásahem do hydraulického okruhu uveďte stroj do spodní pozice, odpojte tlak, zastavte motor a vyndejte klíč ze zapalování. ÚDRŽBA - Před provedením jakékoliv údržby, opravy nebo při vyhledávání příčiny poruchy je nezbytně nutné, aby byla přídavná převodovky odpojená, motor vypnutý a klíč mimo zapalování. - Pravidelně kontrolujte utažení šroubů a matic. Pokud je potřeba, dotáhněte! Před provedením údržby na stroji ve zvednuté poloze podepřete stroj pomocí odpovídajícího prostředku. 4 - Při výměně pracující součástky (lopatka pro rozmetadlo nebo radlice u secího stroje) použijte ochranné rukavice a odpovídající nářadí. 5 - V rámci ochrany životního prostředí je zakázáno vyhazovat nebo vylévat veškeré oleje, mazivo a filtry. Odevzdejte je u specializovaných firem, které je recyklují. 6 - Před veškerým zásahem do elektrického obvodu odpojte energetický zdroj. 7 - Je třeba pravidelně kontrolovat ochranné prostředky, které se mohou opotřebovat. V případě potřeby je okamžitě vyměňte. 8 - Náhradní díly musí odpovídat normám a technickým požadavkům stanoveným výrobcem. Používejte výhradně náhradní díly Sulky! 9 - Před provedením svářečských prací na traktoru nebo na připojeném stroji, odpojte kabely alternátoru a baterie. 0 - Opravy prováděné na součástech pod napětím nebo tlakem (pružiny, akumulátory atd.) vyžadují dostatečnou kvalifikaci a speciální nářadí, z tohoto důvodu mají být prováděny pouze kvalifikovaným personálem. NEBEZPEČÍ 4 Mísidlo v pohybu Hydraulický tlak Rotující kotouč / stříkání hnojiva Nebezpečí rozdrcení přípojem 4 8

11 English ONTENTS Pages START-UP A Use B Fitting the supports Handling D Tractor control E Hitching gear F G H I Drive assembly ontrol connections Loading Emptying Pages SETTINGS A Setting the flow rate B Setting the width hecking the width D Border setting with the tribord E Environmental border optimisation with the tribord 7-7 F Border setting with the ecobord vane Pages MAINTENANE A B D Washing Lubrication hecks alibration check Pages FITTING THE AESSORIES A B D Anti-compaction baffle Hopper cover Vision WPB/DPB "Télé-space" telescopic PTO shaft E F G H I Parking wheel Mud guard Rung Hopper extension Safety bar 4 Pages SPEIFIATIONS A Adhesive labels B Identification Technical Specifications 5 Read the instruction manual carefully before use. The better you understand your spreader, the better you will be able to use it. For English instructions follow this symbol: GB. 9

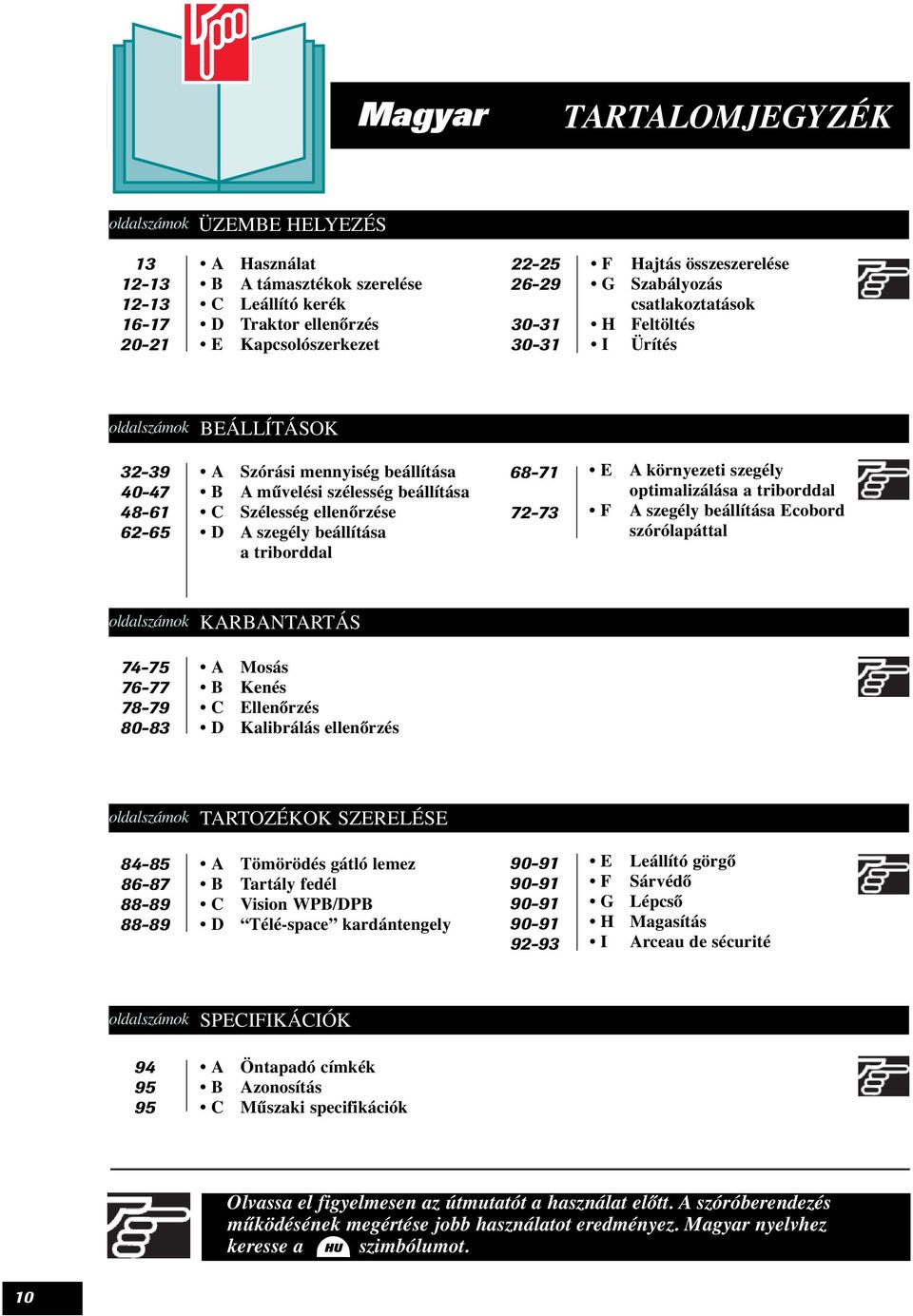

12 Magyar TARTALOMJEGYZÉK oldalszámok ÜZEMBE HELYEZÉS A Használat B A támasztékok szerelése Leállító kerék D Traktor ellenőrzés E Kapcsolószerkezet F Hajtás összeszerelése G Szabályozás csatlakoztatások H Feltöltés I Ürítés oldalszámok BEÁLLÍTÁSOK A Szórási mennyiség beállítása B A művelési szélesség beállítása Szélesség ellenőrzése D A szegély beállítása a triborddal E F A környezeti szegély optimalizálása a triborddal A szegély beállítása Ecobord szórólapáttal oldalszámok KARBANTARTÁS A Mosás B Kenés Ellenőrzés D Kalibrálás ellenőrzés oldalszámok TARTOZÉKOK SZERELÉSE A Tömörödés gátló lemez B Tartály fedél Vision WPB/DPB D Télé-space kardántengely E F G H I Leállító görgő Sárvédő Lépcső Magasítás Arceau de sécurité oldalszámok SPEIFIKÁIÓK A Öntapadó címkék B Azonosítás Műszaki specifikációk Olvassa el figyelmesen az útmutatót a használat előtt. A szóróberendezés működésének megértése jobb használatot eredményez. Magyar nyelvhez keresse a HU szimbólumot. 0

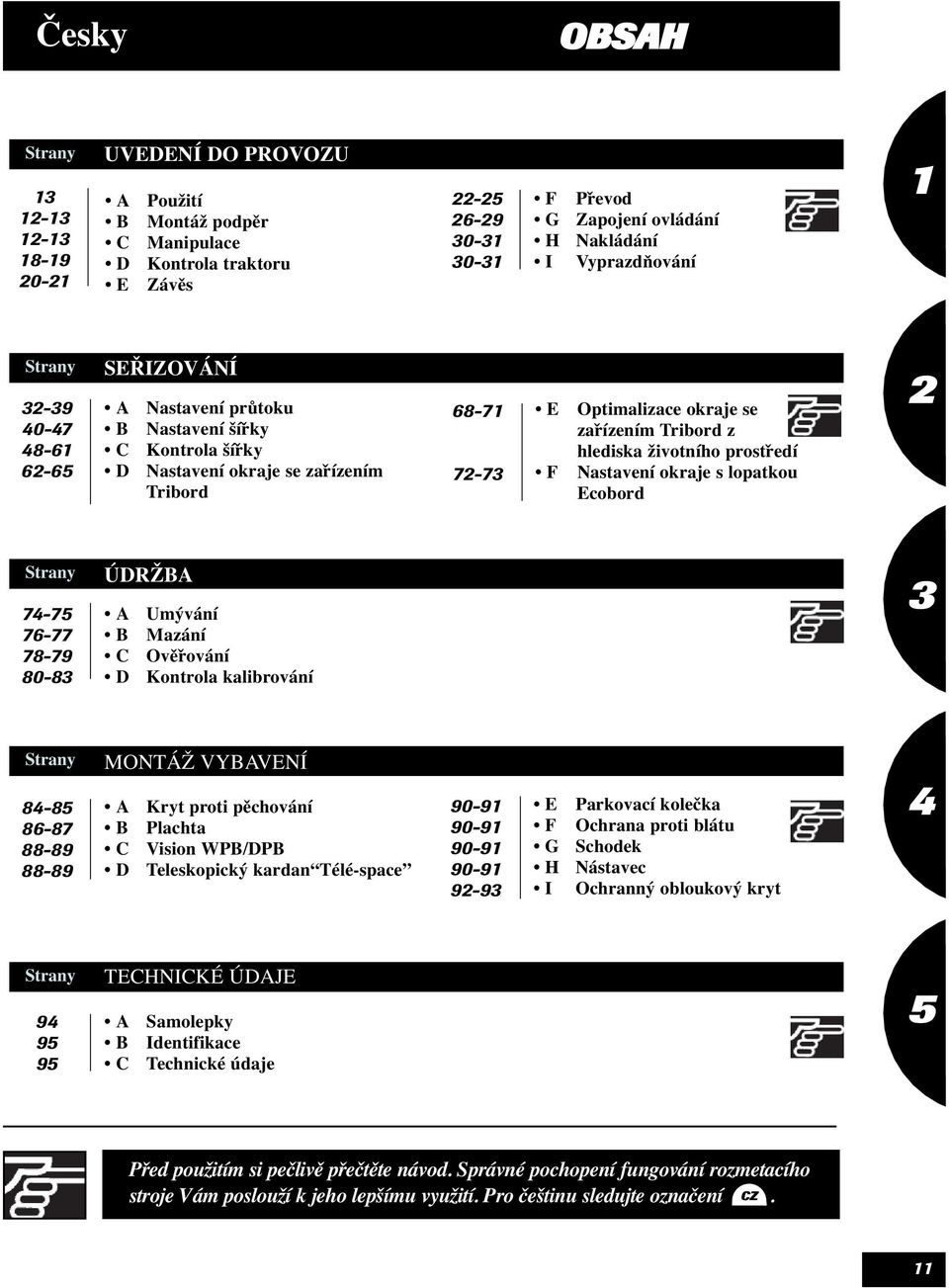

13 Česky OBSAH Strany UVEDENÍ DO PROVOZU A B D E Použití Montáž podpěr Manipulace Kontrola traktoru Závěs F G H I Převod Zapojení ovládání Nakládání Vyprazdňování Strany SEŘIZOVÁNÍ A B D Nastavení průtoku Nastavení šířky Kontrola šířky Nastavení okraje se zařízením Tribord E F Optimalizace okraje se zařízením Tribord z hlediska životního prostředí Nastavení okraje s lopatkou Ecobord Strany ÚDRŽBA A B D Umývání Mazání Ověřování Kontrola kalibrování Strany MONTÁŽ VYBAVENÍ A Kryt proti pěchování B Plachta Vision WPB/DPB D Teleskopický kardan Télé-space E F G H I Parkovací kolečka Ochrana proti blátu Schodek Nástavec Ochranný obloukový kryt 4 Strany TEHNIKÉ ÚDAJE A Samolepky B Identifikace Technické údaje 5 Před použitím si pečlivě přečtěte návod. Správné pochopení fungování rozmetacího stroje Vám poslouží k jeho lepšímu využití. Pro češtinu sledujte označení Z.

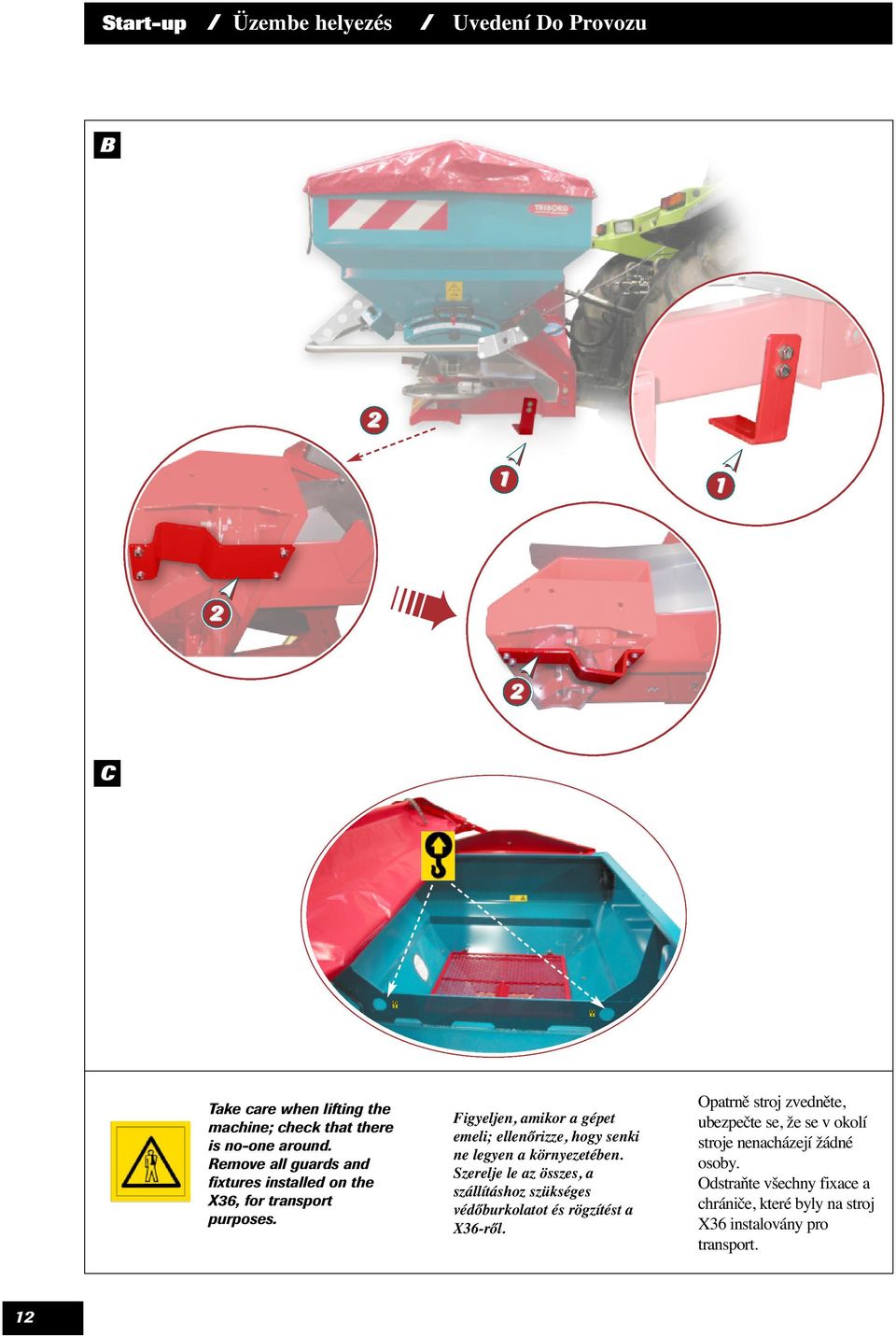

14 Start-up / Üzembe helyezés / Uvedení Do Provozu B Take care when lifting the machine; check that there is no-one around. Remove all guards and fixtures installed on the X6, for transport purposes. Figyeljen, amikor a gépet emeli; ellenőrizze, hogy senki ne legyen a környezetében. Szerelje le az összes, a szállításhoz szükséges védőburkolatot és rögzítést a X6-ről. Opatrně stroj zvedněte, ubezpečte se, že se v okolí stroje nenacházejí žádné osoby. Odstraňte všechny fixace a chrániče, které byly na stroj X6 instalovány pro transport.

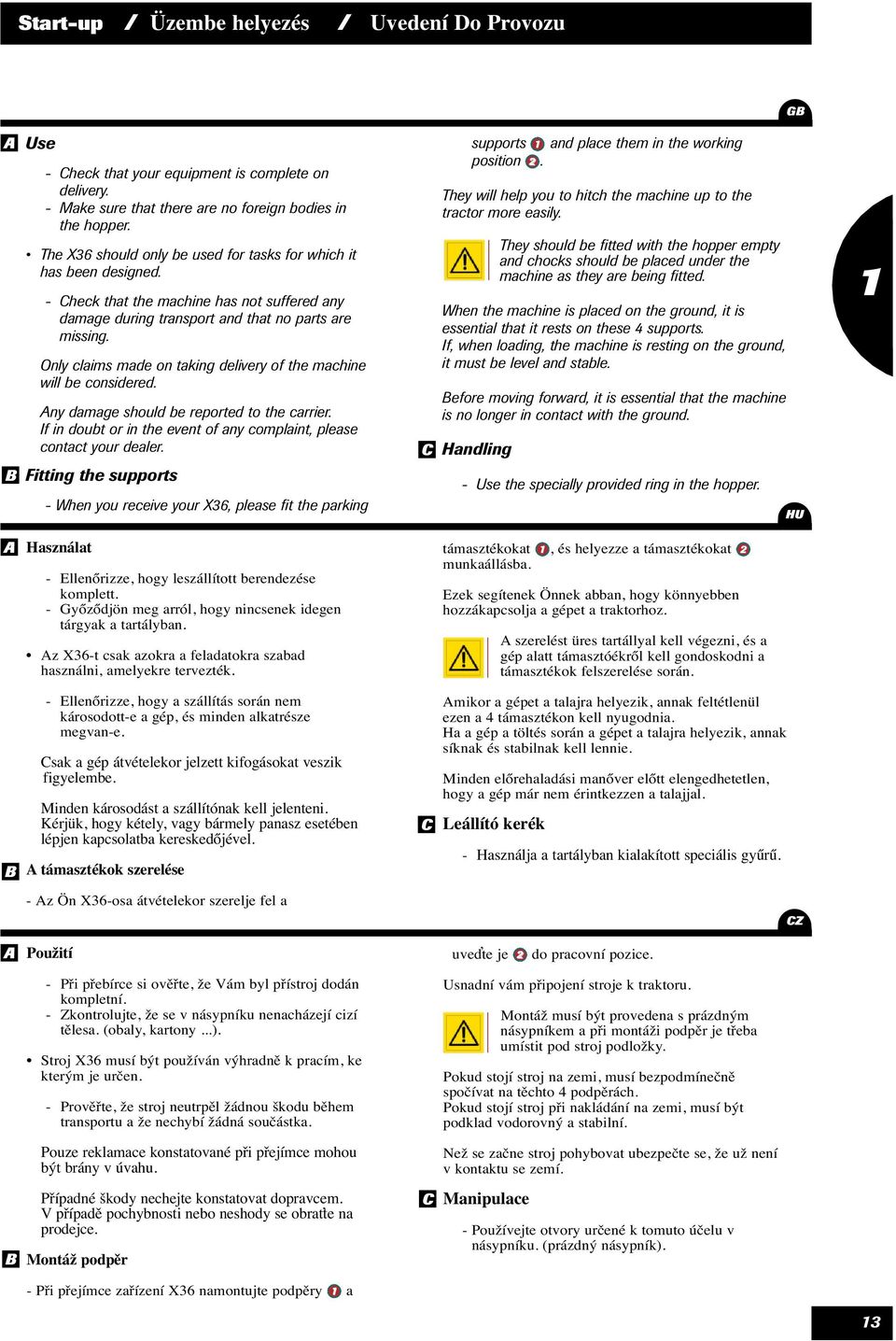

15 Start-up / Üzembe helyezés / Uvedení Do Provozu A Use - heck that your equipment is complete on delivery. - Make sure that there are no foreign bodies in the hopper. The X6 should only be used for tasks for which it has been designed. - heck that the machine has not suffered any damage during transport and that no parts are missing. Only claims made on taking delivery of the machine will be considered. Any damage should be reported to the carrier. If in doubt or in the event of any complaint, please contact your dealer. B Fitting the supports - When you receive your X6, please fit the parking supports and place them in the working position. They will help you to hitch the machine up to the tractor more easily. They should be fitted with the hopper empty and chocks should be placed under the machine as they are being fitted. When the machine is placed on the ground, it is essential that it rests on these 4 supports. If, when loading, the machine is resting on the ground, it must be level and stable. Before moving forward, it is essential that the machine is no longer in contact with the ground. Handling - Use the specially provided ring in the hopper. GB HU A Használat - Ellenőrizze, hogy leszállított berendezése komplett. - Győződjön meg arról, hogy nincsenek idegen tárgyak a tartályban. Az X6-t csak azokra a feladatokra szabad használni, amelyekre tervezték. támasztékokat munkaállásba., és helyezze a támasztékokat Ezek segítenek Önnek abban, hogy könnyebben hozzákapcsolja a gépet a traktorhoz. A szerelést üres tartállyal kell végezni, és a gép alatt támasztóékről kell gondoskodni a támasztékok felszerelése során. B - Ellenőrizze, hogy a szállítás során nem károsodott-e a gép, és minden alkatrésze megvan-e. sak a gép átvételekor jelzett kifogásokat veszik figyelembe. Minden károsodást a szállítónak kell jelenteni. Kérjük, hogy kétely, vagy bármely panasz esetében lépjen kapcsolatba kereskedőjével. A támasztékok szerelése Amikor a gépet a talajra helyezik, annak feltétlenül ezen a 4 támasztékon kell nyugodnia. Ha a gép a töltés során a gépet a talajra helyezik, annak síknak és stabilnak kell lennie. Minden előrehaladási manőver előtt elengedhetetlen, hogy a gép már nem érintkezzen a talajjal. Leállító kerék - Használja a tartályban kialakított speciális gyűrű. - Az Ön X6-osa átvételekor szerelje fel a Z A Použití uveďte je do pracovní pozice. B - Při přebírce si ověřte, že Vám byl přístroj dodán kompletní. - Zkontrolujte, že se v násypníku nenacházejí cizí tělesa. (obaly, kartony...). Stroj X6 musí být používán výhradně k pracím, ke kterým je určen. - Prověřte, že stroj neutrpěl žádnou škodu během transportu a že nechybí žádná součástka. Pouze reklamace konstatované při přejímce mohou být brány v úvahu. Případné škody nechejte konstatovat dopravcem. V případě pochybnosti nebo neshody se obraťte na prodejce. Montáž podpěr - Při přejímce zařízení X6 namontujte podpěry a Usnadní vám připojení stroje k traktoru. Montáž musí být provedena s prázdným násypníkem a při montáži podpěr je třeba umístit pod stroj podložky. Pokud stojí stroj na zemi, musí bezpodmínečně spočívat na těchto 4 podpěrách. Pokud stojí stroj při nakládání na zemi, musí být podklad vodorovný a stabilní. Než se začne stroj pohybovat ubezpečte se, že už není v kontaktu se zemí. Manipulace - Používejte otvory určené k tomuto účelu v násypníku. (prázdný násypník).

16 Start-up D M P M P P a b c d Mmini = M x (c + d) - P x b + (0, x P x b) = a + b... kg Pc = M x (a + b) + P x b - M x (c + d) b =... kg Pc = M + P + M =... kg Pc = Pc - Pc =... kg The weight on the tractor s front axle should be at least 0% of the unladen weight of the tractor. 4

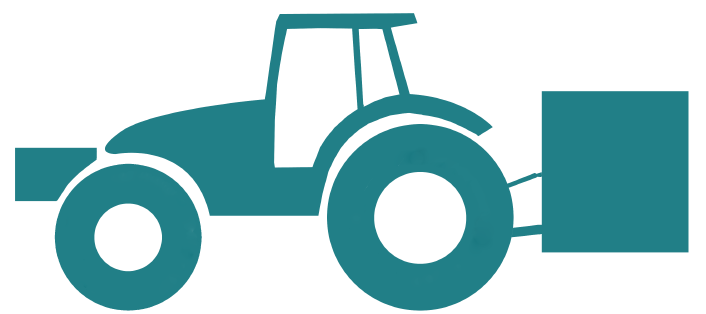

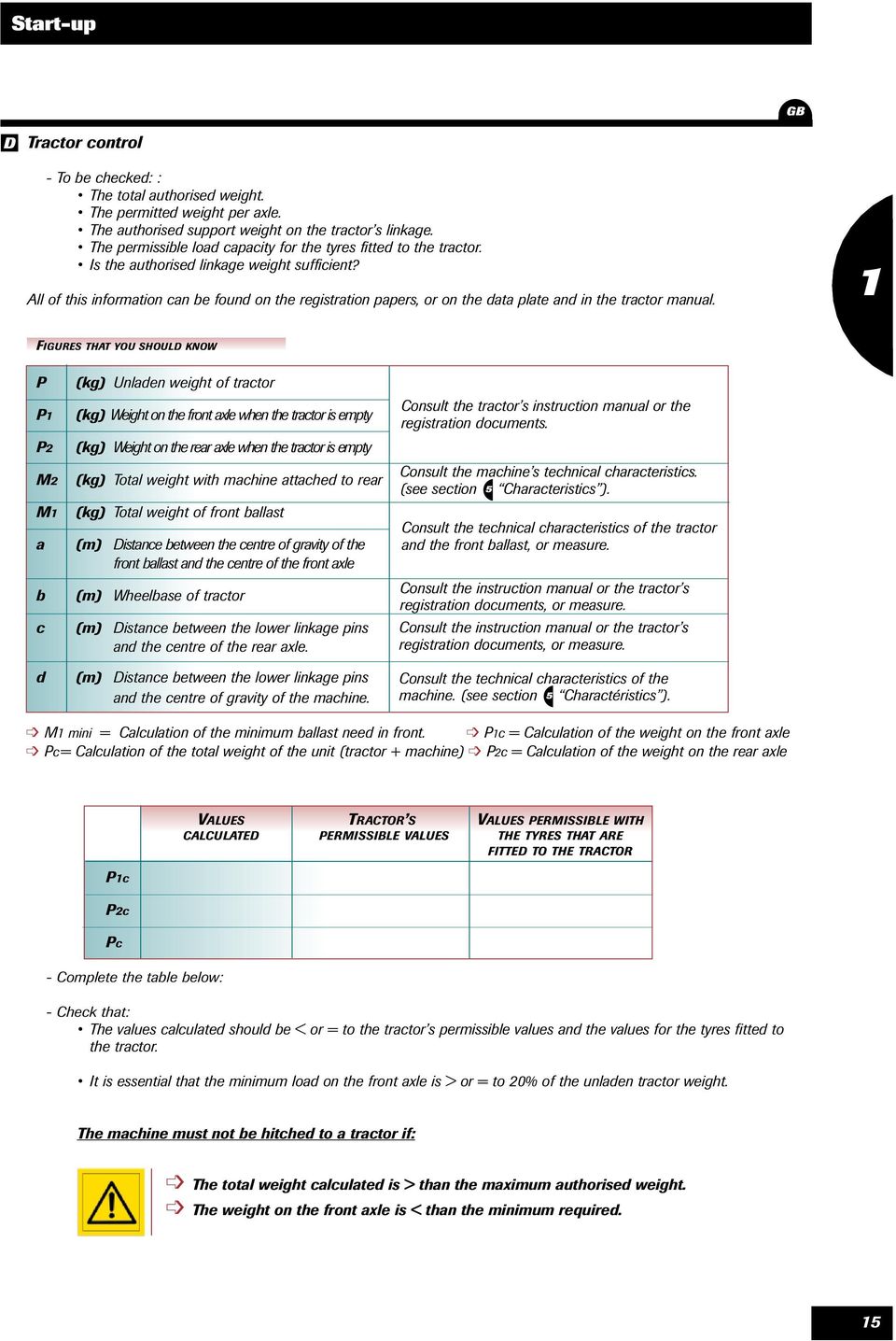

17 Start-up GB FR DA Tractor control - To be checked: : The total authorised weight. The permitted weight per axle. The authorised support weight on the tractor s linkage. The permissible load capacity for the tyres fitted to the tractor. Is the authorised linkage weight sufficient? All of this information can be found on the registration papers, or on the data plate and in the tractor manual. FIGURES THAT YOU SHOULD KNOW P P P M M a b c d (kg) Unladen weight of tractor (kg) Weight on the front axle when the tractor is empty (kg) Weight on the rear axle when the tractor is empty (kg) Total weight with machine attached to rear (kg) Total weight of front ballast (m) Distance between the centre of gravity of the front ballast and the centre of the front axle (m) Wheelbase of tractor (m) Distance between the lower linkage pins and the centre of the rear axle. (m) Distance between the lower linkage pins and the centre of gravity of the machine. onsult the tractor s instruction manual or the registration documents. onsult the machine s technical characteristics. (see section 5 haracteristics ). onsult the technical characteristics of the tractor and the front ballast, or measure. onsult the instruction manual or the tractor s registration documents, or measure. onsult the instruction manual or the tractor s registration documents, or measure. onsult the technical characteristics of the machine. (see section 5 haractéristics ). M mini = alculation of the minimum ballast need in front. Pc = alculation of the weight on the front axle Pc= alculation of the total weight of the unit (tractor + machine) Pc = alculation of the weight on the rear axle Pc Pc Pc - omplete the table below: VALUES TRATOR S VALUES PERMISSIBLE WITH ALULATED PERMISSIBLE VALUES THE TYRES THAT ARE FITTED TO THE TRATOR - heck that: The values calculated should be < or = to the tractor s permissible values and the values for the tyres fitted to the tractor. It is essential that the minimum load on the front axle is > or = to 0% of the unladen tractor weight. The machine must not be hitched to a tractor if: The total weight calculated is > than the maximum authorised weight. The weight on the front axle is < than the minimum required. 5

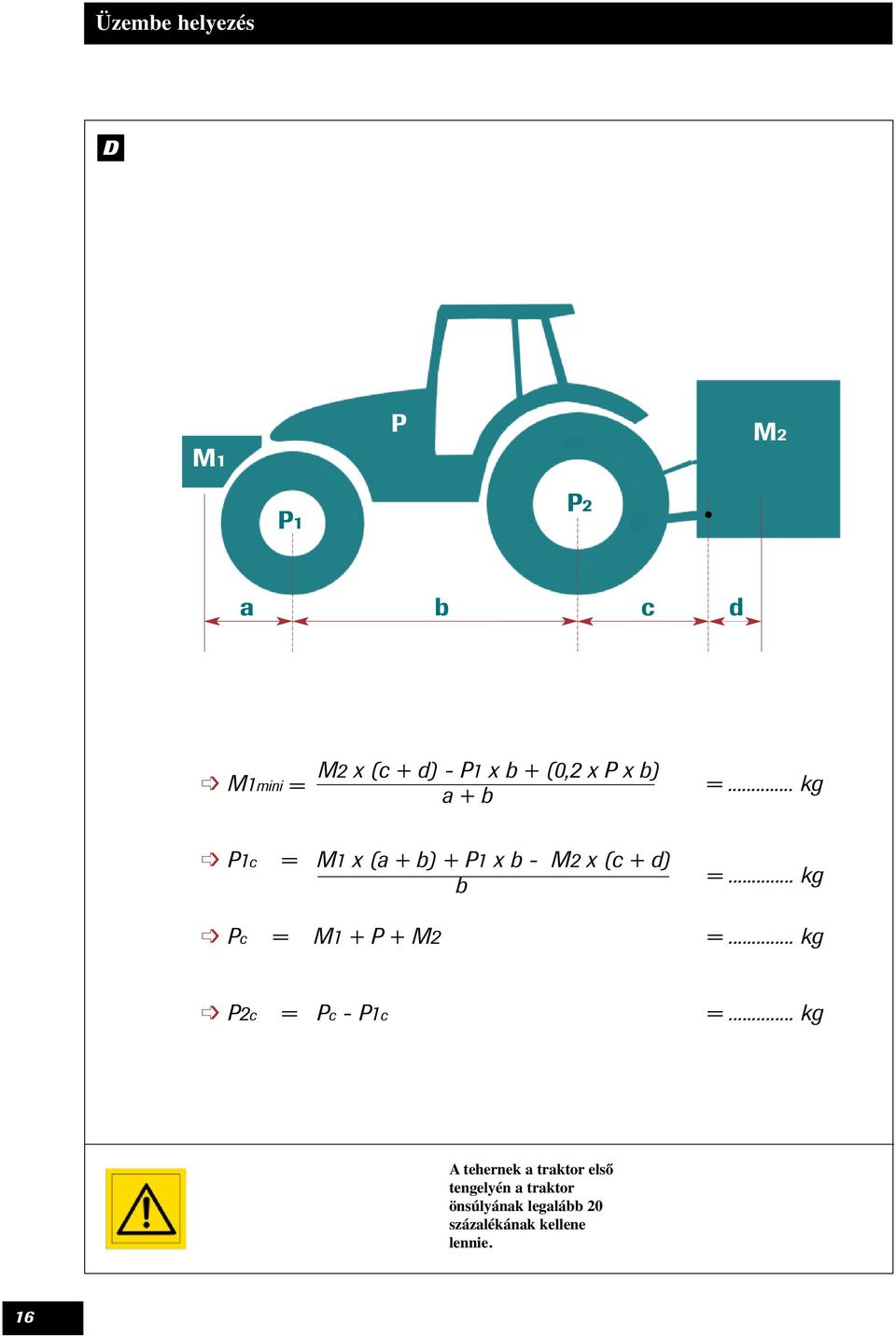

18 Üzembe helyezés D M P M P P a b c d Mmini = M x (c + d) - P x b + (0, x P x b) = a + b... kg Pc = M x (a + b) + P x b - M x (c + d) b =... kg Pc = M + P + M =... kg Pc = Pc - Pc =... kg A tehernek a traktor első tengelyén a traktor önsúlyának legalább 0 százalékának kellene lennie. 6

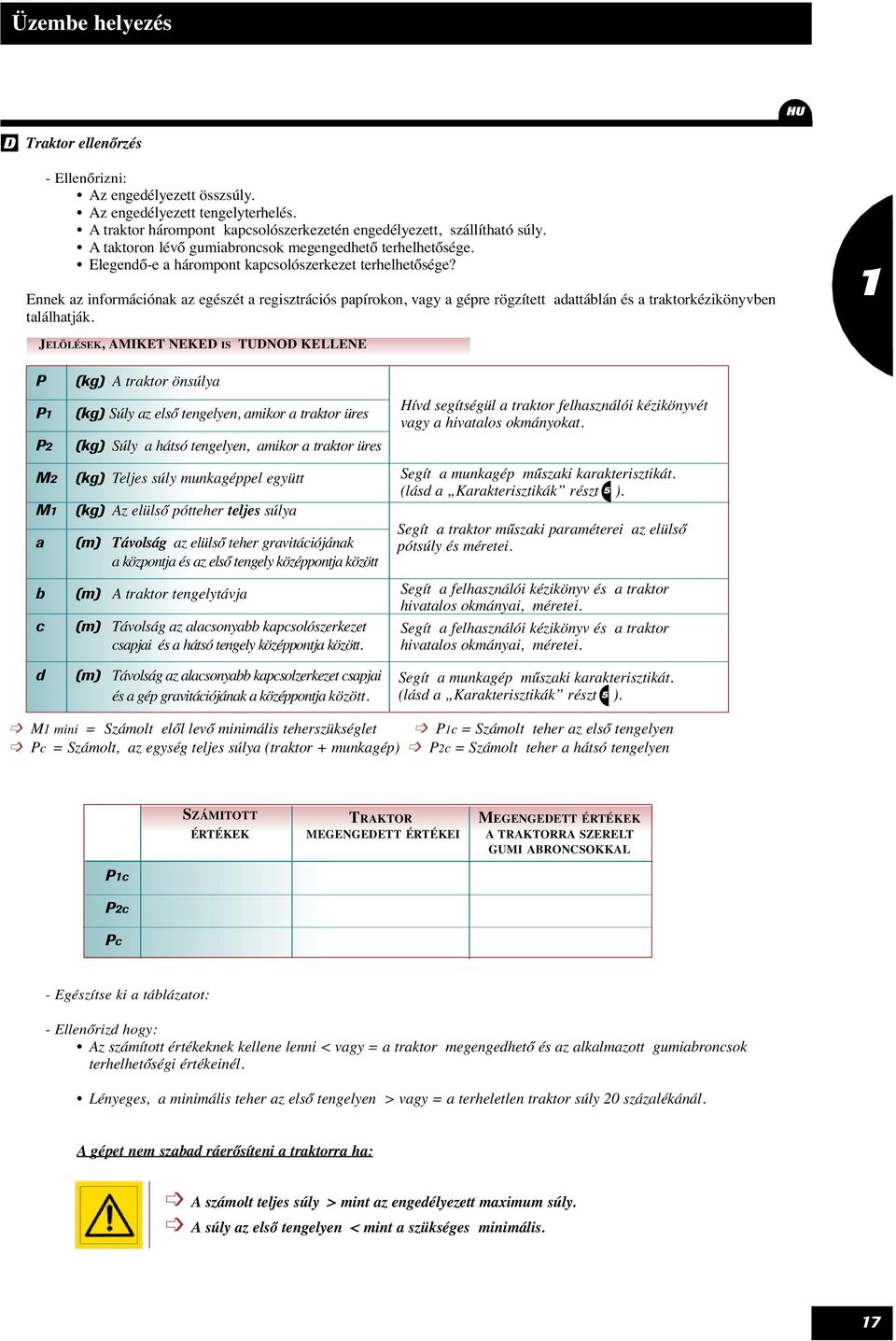

19 Üzembe helyezés HU DA Traktor ellenőrzés - Ellenőrizni: Az engedélyezett összsúly. Az engedélyezett tengelyterhelés. A traktor hárompont kapcsolószerkezetén engedélyezett, szállítható súly. A taktoron lévő gumiabroncsok megengedhető terhelhetősége. Elegendő-e a hárompont kapcsolószerkezet terhelhetősége? Ennek az információnak az egészét a regisztrációs papírokon, vagy a gépre rögzített adattáblán és a traktorkézikönyvben találhatják. JELÖLÉSEK, AMIKET NEKED IS TUDNOD KELLENE P P P M M a b c d (kg) A traktor önsúlya (kg) Súly az első tengelyen, amikor a traktor üres (kg) Súly a hátsó tengelyen, amikor a traktor üres (kg) Teljes súly munkagéppel együtt (kg) Az elülső pótteher teljes súlya (m) Távolság az elülső teher gravitációjának a központja és az első tengely középpontja között (m) A traktor tengelytávja (m) Távolság az alacsonyabb kapcsolószerkezet csapjai és a hátsó tengely középpontja között. (m) Távolság az alacsonyabb kapcsolzerkezet csapjai és a gép gravitációjának a középpontja között. Hívd segítségül a traktor felhasználói kézikönyvét vagy a hivatalos okmányokat. Segít a munkagép műszaki karakterisztikát. (lásd a Karakterisztikák részt 5 ). Segít a traktor műszaki paraméterei az elülső pótsúly és méretei. Segít a felhasználói kézikönyv és a traktor hivatalos okmányai, méretei. Segít a felhasználói kézikönyv és a traktor hivatalos okmányai, méretei. Segít a munkagép műszaki karakterisztikát. (lásd a Karakterisztikák részt 5 ). M mini = Számolt elől levő minimális teherszükséglet Pc = Számolt teher az első tengelyen Pc = Számolt, az egység teljes súlya (traktor + munkagép) Pc = Számolt teher a hátsó tengelyen Pc Pc Pc SZÁMITOTT TRAKTOR MEGENGEDETT ÉRTÉKEK ÉRTÉKEK MEGENGEDETT ÉRTÉKEI A TRAKTORRA SZERELT GUMI ABRONSOKKAL - Egészítse ki a táblázatot: - Ellenőrizd hogy: Az számított értékeknek kellene lenni < vagy = a traktor megengedhető és az alkalmazott gumiabroncsok terhelhetőségi értékeinél. Lényeges, a minimális teher az első tengelyen > vagy = a terheletlen traktor súly 0 százalékánál. A gépet nem szabad ráerősíteni a traktorra ha: A számolt teljes súly > mint az engedélyezett maximum súly. A súly az első tengelyen < mint a szükséges minimális. 7

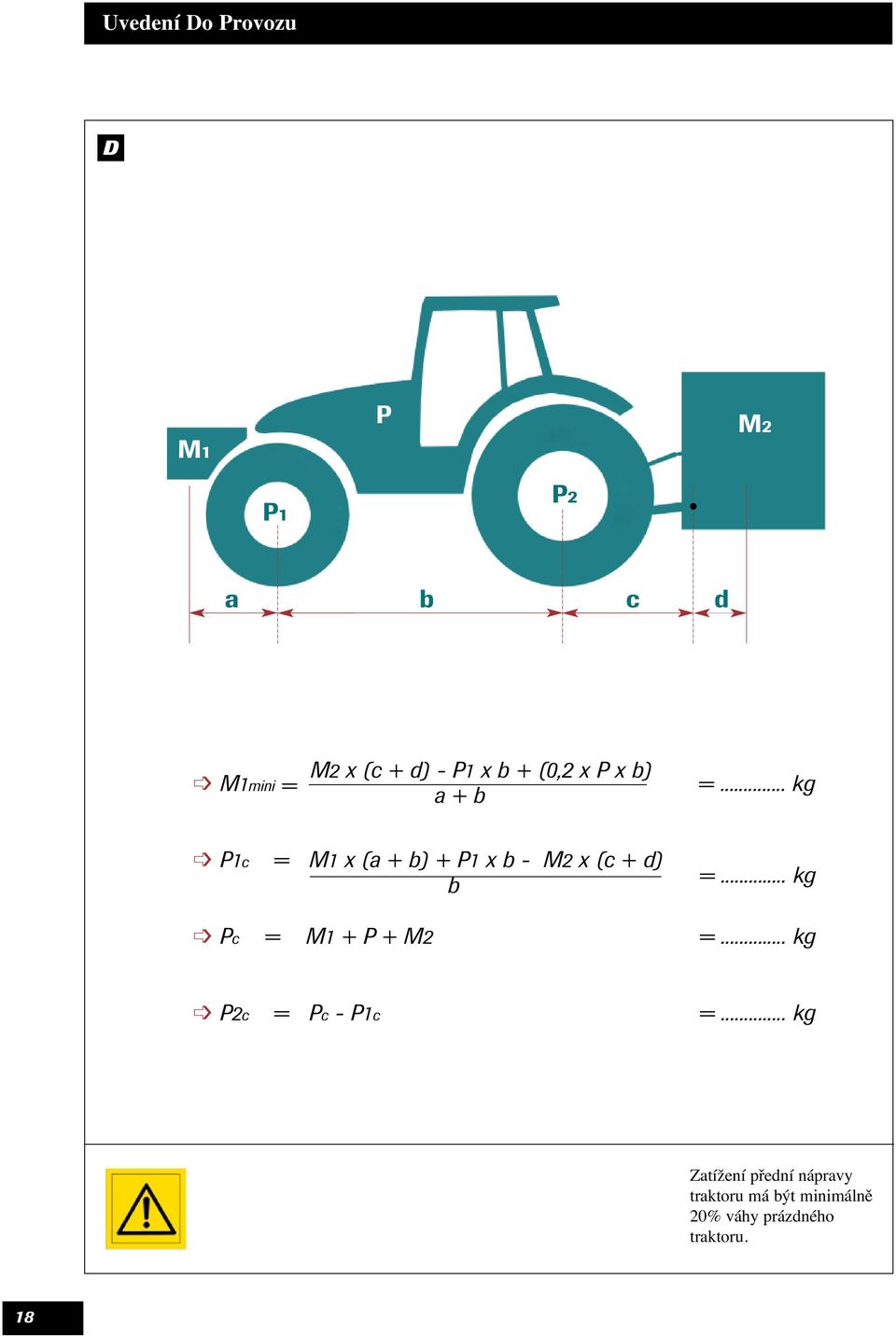

20 Uvedení Do Provozu D M P M P P a b c d Mmini = M x (c + d) - P x b + (0, x P x b) = a + b... kg Pc = M x (a + b) + P x b - M x (c + d) b =... kg Pc = M + P + M =... kg Pc = Pc - Pc =... kg Zatížení přední nápravy traktoru má být minimálně 0% váhy prázdného traktoru. 8

21 Uvedení Do Provozu Z D Kontrola traktoru - Zkontrolujte : elkové povolené zatížení. Povolené zatížení jednotlivých náprav. Povolené opěrné zatížení v místě připojení k traktoru. Přípustné zatížení pneumatik namontovaných na traktor. Je povolené zatížení závěsu dostatečné? Všechny tyto údaje jsou uvedeny v technickém průkazu nebo na signalizační tabulce a v technickém návodu traktoru. DŮLEŽITÉ HODNOTY P P P M M a b c (kg) Váha prázdného traktoru (kg) Zatížení přední nápravy prázdného traktoru (kg) Zatížení zadní nápravy prázdného traktoru (kg) elková váha stroje vzadu (kg) elková váha zátěže vpředu (m) Vzdálenost mezi těžištěm přední zátěže a středem přední nápravy (m) Rozvor traktoru (m) Vzdálenost mezi spodní osou závěsu a středem zadní nápravy d (m) Vzdálenost mezi spodní osou závěsu a těžištěm stroje Prostudujte návod k použití nebo technický průkaz traktoru. Prostudujte technické údaje stroje (viz kapitola Technické údaje ). Prostudujte technické údaje traktoru a přední zátěže, nebo změřte. Prostudujte návod k použití nebo technický průkaz traktoru, nebo změřte. Prostudujte návod k použití nebo technický průkaz traktoru, nebo změřte. Prostudujte technické údaje stroje (viz kapitola Technické údaje ). 5 5 M mini = Výpočet minimálního povinného zatížení přední části. Pc= Výpočet celkové váhy (traktor + stroj) Pc = Výpočet zatížení přední nápravy Pc = Výpočet zatížení zadní nápravy VYPOČÍTANÉ POVOLENÉ HODNOTY POVOLENÉHODNOTYS OHLEDEM HODNOTY PRO TRAKTOR NA PNEUMATIKY NAMONTOVANÉ NA TRAKTOR Pc Pc Pc - Vyplňte výše uvedenou tabulku: - Prověřte, že: Vypočítané hodnoty jsou < nebo = hodnotám povoleným pro traktor a také pro pneumatiky, kterými je traktor vybaven. Na přední nápravě je bezpodmínečně nutné respektovat minimální zátěž > nebo = 0% celkové váhy prázdného traktoru. Je zakázáno připojit stroj ke traktoru, pokud je: elková vypočítaná váha > povolená váha. Zatížení přední nápravy < požadované minimum. 9

22 Start-up / Üzembe helyezés / Uvedení Do Provozu E a c b // A Maximum payload 000 kg. Only unhitch the machine if the hopper is empty Maximális hasznos súly 000 kg. sak akkor kapcsold le a munkagépet, ha a tartály üres! Maximální zatížení 000 kg Stroj odpojte pouze s prázdným násypníkem 0

23 Start-up / Üzembe helyezés / Uvedení Do Provozu GB E Hitching gear The X6 is fitted with a AT II three-point clevice hitch. The working position of the X6 is horizontal and (A) 70 cm above the ground - Use the level indicator to adjust the spreader perpendicular. - Do not exceed the maximum spreader or tractor load. - Use position a or b or c whichever is most suitable for the tractor and the working conditions (see section on Late spreading ). HU E Munkagép felszerelése A X6 egy II. kategóriás három pontos alsó kapcsolószerkezettel van ellátva. A X6 munkapozíciója vízszintes és (A) 70 centiméter a föld fölött. - Használd arra a szint-indikátort, hogy beállítsd a függőlegest! - Ne múlja felül a műtrágyaszóró és a traktor terhelhetőség maximumot! - Használt pozíció a vagy b vagy c, amelyik a legmegfelelőbb a traktor és a munkakörülményeknek (lásd Késői szórás részt ). Z E Závěs Stroj X6 je vybaven tříbodovým závěsem kategorie II se spodní vidlicí. Pracovní poloha stroje X6 je vodorovná a (A) je 70 cm. - Používejte nivelační přístroj pro nastavení svislosti. - Respektujte maximální zatížení rozmetadla a traktoru. - Používejte pozici a, b nebo c takovou pozici, která nejlépe vyhovuje traktoru a pracovním podmínkám (viz kapitola Pozdní rozmetání ).

24 Start-up / Üzembe helyezés / Uvedení Do Provozu F L mini X L maxi / X 5 cm Ensure that your PTO drive assembly is guarded, in good condition and complies with current standards. The guarantee will not cover damage caused to the central gearbox assembly by the PTO shaft if its length has not been adjusted to the tractor. Gondoskodj róla, hogy a PTO hajtóegység szerelése megfelelően történt, jó állapotban és betartva az aktuális előírásokat! A garancia nem él a központi sebességváltó egységre, ha a PTO tengely hosszát nem állították be a traktorhoz! Pracujte s chráněným převodem v dobrém stavu a odpovídajícím platným normám. Na škody způsobené na bloku předlohových hřídelí převodem, jehož délka nebyla přizpůsobená traktoru, nebude poskytnuta žádná záruka.

25 Start-up / Üzembe helyezés / Uvedení Do Provozu GB F Drive assembly - Allow cm slack at each end. The standard speed is 540 rpm, except for the borders of the field and certain types of fertilizer. (see tables) arefully read and retain the instructions that come with the PTO. DRIVE ANGLE : - To keep your universal shaft in good working order, make sure that the working positions do not exceed the maximum angle of 5 UNIVERSAL SHAFT LENGTH : - heck that the length is adapted to your tractor. NOTE : Do not exceed the maximum working length (L max). - When setting the length, place the two halftransmission shafts side by side in the short position and mark off. - Shorten the inner and outer protective tubes to the same length. - Shorten the inner and outer sliding sections 5 until they are the same length as the protective tubes. - Smooth the edges and carefully clear the filings. - Lubricate the sliding sections. The PTO is equipped with an automatic torque limiter which stops the PTO shaft whenever the torque exceeds the calibration setting. To adjust the guard, consult the PTO instructions. It is automatically re-engaged by reducing speed or stopping the PTO. 4 F F Hajtás összeszerelése A standard fordulatszám 540 ford/min, kivéve a területi határszórást és bizonyos fajtájú műtrágyákat. ( lásd táblázatok) Gondosan olvassa el és örizze meg azokat az utasításokat, amelyek a PTO kardánnal együtt jönnek!. HAJTÁS SZÖG: : - Tartsd a kardántengelyt megfelelő üzemképes állapotba és győződj meg rólla, hogy munkahelyzetben a kardántengely hajlás (hajtás) szöge nem lépi túl a 5 szöget!. KARDÁNTENGELY HOSSZ : - Ellenőrizd, hogy a hossz a traktorodhoz van-e átalakítva!. MEGJEGYZÉS: Ne múlja felül a maximális dolgozó hosszat (L maximum)!. - Mikor beállítod a hosszt, helyezd a két kardántengelyfelet oldalanként a legrövidebb pozicióba és jelöld meg!. Převod Standardní režim je 540 ot/min, s výjimkou okrajů a pro některé typy hnojiv. (viz tabulky) Pečlivě prostudujte návod k přídavné převodovce a uschovejte ho. ÚHEL PŘEVODU : - Aby kardan správně fungoval, respektujte pracovní pozice a nepřekračujte maximální úhel 5. DÉLKA KARDANU : - Ověřte, že je délka kardanu vhodná pro váš traktor. POZNÁMKA : Pozor na maximální pracovní délku (L maxi). - Nastavení délky proveďte tak, že položíte vedle sebe oba polo-převodové hřídele v jejich nejkratší pracovní pozici a označíte je. - Engedj meg centiméteres lazaságot mindkét végénél!. - Rövidítsd meg a belső és külső védő csöveket ugyanabban a hosszban! 4. - Rövidítsd meg a belső és külső csúszó csöveket, amíg ezek is a védő csövekkel azonos hosszúak nem lesznek! 5. - Törd le az éleket és gondosan tisztítsd meg a reszeléktől. - Kend meg a csúszó részeket!. A teljesítmény leadó tengely el van látva egy automatikus nyomatékhatárolóval, amely bármikor leállítja a PTO tengelyt, ha a forgatónyomaték túlépi a kalibráltat. A nyomatékhatároló védelmének pontos beállításához, a kardántengellyel kapott utasításokat kell betartani! Ez automatikusan szétkapcsol, ezáltal sebességet csökkent vagy leállítja a PTO-t. - Nechejte volnost cm na každém konci. - Zkraťte vnitřní a vnější 4 ochranné trubice o stejnou délku. - Zkraťte vnitřní a vnější posuvné části 5 o stejnou délku jako ochranné trubice. - Zaoblete okraje a pečlivě očistěte piliny. - Namažte posuvné části. Přídavná převodovka je vybavena třecí pojistkou, která zastaví převod, jakmile kroutící moment překročí povolenou hodnotu. Informace o nastavení pojistky najdete v návodu ke kardanu. Automaticky se znovu spustí zpomalením rychlosti nebo zastavením přídavné převodovky. HU Z

26 Start-up / Üzembe helyezés / Uvedení Do Provozu F OK mm Assembly should take place with the hopper empty and chocks should be placed under the machine during this time. A szerelést üres tartállyal kell végezni, és a gép alatt támasztóékről kell gondoskodni a szerelés során. Montáž musí být provedena s prázdným násypníkem a při montáži je třeba umístit pod stroj podložky. 4

27 Start-up / Üzembe helyezés / Uvedení Do Provozu GB F FITTING: - Grease the machine s transmission input shaft before fitting the PTO. - It is essential that the gap of mm is adhered to. - Tighten the screw and the nut - Reduce the length of the chain that holds the shaft guard. HU F ÖSSZESZERELÉS: - Az áttétel beillesztése előtt kenje be a készülék előtétjének bemeneti tengelyét. - Feltétlenül tartsa be az mm oldalszélességet. - Végezze el a csavar és az anyacsavar rögzítését. - sökkentse a kardáncsukló-védőt tartó lánc hosszát. Z F MONTÁŽ : - Před zasazením převodu namažte vstupní předlohový hřídel stroje. - Dodržujte kótu mm. - Zajistěte šroub a matici - Zkraťte řetěz, který drží ochranu kardanu. 5

28 Start-up / Üzembe helyezés / Uvedení Do Provozu G R B Fitting the controls: see enclosed instructions aution: oil under pressure. Store the controls or the hydraulic hoses in the specially-provided areas on the machine. Illeszteni az szabályzókat: lásd a csatolt utasításokat! Figyelmeztetés: az olaj nyomás alatt! A szabályzókat vagy a hidraulikus tömlőket a gép e célra kialakított helyén tárolja! Montáž ovládání: viz přiložený návod. Pozor na olej pod tlakem. Ovládání a hydraulické hadice skladujte na stroji na místech k tomu určených. 6

29 Start-up / Üzembe helyezés / Uvedení Do Provozu G ontrol connections a) able control - The red tap R for the LH flap - The blue tap B for the RH flap GB - Mount the control support on the tractor. - To do this, lower the machine, line up the control unit and its support on the right hand side of the cab and, once you have decided on a location, fix it in place in accordance with the recommendations. b) Hydraulic control Fitted on two single acting spool valves. The flaps are opened independently by the two single-action control valves. The tractor control lever is used to open and close the flaps. A tap is fitted to cut off the circuit to prevent the flaps from opening whilst in transit (control valve leakage). Fitted on one single acting spool valve. The shutters are opened by a single action. The shutters can be controlled independently of each other by using the two taps fitted on the outside of the cab. These taps also cut off the circuit to prevent the shutters from opening whilst in transit. All three assemblies have a fixed flow limiter to restrict the speed of operation. USE For right-hand side spreading: - close the shutters, - pull the red lever, - activate the tractor hydraulic distributor. For left-hand side spreading: - use the blue lever. For full spreading: - activate the distributor (pressure), - push the red or blue lever and open the shutters. HU G G Szabályozás csatlakoztatások a) Távvezérlő kábelek - Szereld fel a szabályozó tartót a traktoron!. - Hogyan tedd ezt, süllyezd le a munkagépet, határozd meg a megfelelő helyet a vezetőfülke jobb oldalán, készítsd el a furatokat és rögzítsd oda a szabályzó egységet. b) Hidraulikus szabályozás Két egyszeres működésű vezérlőszeleppel szerelt egység. A csapószelepek nyitása függetlenül történik a két egyszeres működésű szabályzószelep által. A traktor szabályzó karját a csapószelepek nyitására és zárására használják. Egy csap van szerelve a hidraulikus kör lezárására, amely megakadályozza a csapószelepek nyitását szállítás közben (szabályzószelep szivárgás). Zapojení ovládání a) Dálkové ovládání pomocí kabelů - R : A piros a bal oldali csapószelep, - B : Kék csap a jobboldali csapószelep. Egy egyszeres működésű vezérlőszeleppel szerelt egység. A csapószelepeket egy egyszeres működésű vezérlőszelep nyitja. A csapószelepek egymástól függetlenül működtethetők a vezetőfülke külső oldalára szerelt két csappal. Ezek a csapok elzárják a kört is, hogy megakadályozzák a csapószelepek nyitását szállítás közben. Mindhárom szerelvénymennyiség határolóval van ellátva a durva kezelés megelőzésére. HASZNÁLAT Jobboldali szóráshoz: - zárja a csapószelepet, - húzza meg a piros kart, - aktiválja a traktor hidraulikus szabályzó szelepét. Baloldali szóráshoz: - használja a kék kart. Teljes szóráshoz: - aktiválja a hidraulikus vezérlőszelepet (nyomás), - nyomja meg a piros kart, és nyissa a csapószelepeket. - Červený kohoutek R pro levý poklop, - Modrý kohoutek B pro pravý poklop. Z - Namontujte ovládací podstavec na traktor. - Pro tento účel přiveďte stroj do spodní polohy, ovládací skříň a podstavec umístěte na pravou stranu kabiny a po určení místa vyvrtejte otvory a namontujte. b) Hydraulické ovládání Montáž se dvěma jednocestnými ventily.. Poklopy lze otevírat jednotlivě pomocí dvou jednocestných ventilů. Pro otevření nebo uzavření poklopů používejte páčku rozdělovače traktoru. Obvod lze uzavřít kohoutkem, aby nedošlo k samovolnému otevření poklopů při transportu (například vinou netěsnosti rozdělovačů). Montáž s jedním jednorázovým rozdělovačem. Otevírání poklopů se provádí jednorázově. Oba kohoutky namontované vně kabiny umožňují ovládání jednoho poklopu nezávisle na druhém. To také umožňuje izolaci okruhu, aby nedošlo k nevhodnému otevření poklopů během transportu. Všechny tři typy montáže jsou vybaveny fixním omezovačem průtoku, aby nedocházelo k prudkým manipulacím. POUŽITÍ Pokud chcete rozmetat na pravé straně: - uzavřete poklopy, - zatáhněte za červenou páčku, - spusťte hydraulický rozdělovač traktoru. Pokud chcete rozmetat na levé straně: - Použijte modrou páčku. Pokud chcete rozmetat na obou stranách: - spusťte rozdělovač (tlak) - zatlačte červenou nebo modrou páčku a znovu otevřete poklopy. 7

30 Start-up / Üzembe helyezés / Uvedení Do Provozu G 4 5 Fitting the controls: see enclosed instructions aution: oil under pressure. Store the controls or the hydraulic hoses in the specially-provided areas on the machine. Illeszteni az szabályzókat: lásd a csatolt utasításokat! Figyelmeztetés: az olaj nyomás alatt! A szabályzókat vagy a hidraulikus tömlőket a gép e célra kialakított helyén tárolja! Montáž ovládání: viz přiložený návod. Pozor na olej pod tlakem. Ovládání a hydraulické hadice skladujte na stroji na místech k tomu určených. 8

31 Start-up / Üzembe helyezés / Uvedení Do Provozu GB G Fitted on two double acting spool valves 4. The shutters are opened using two double acting spool valves. Pilot valves prevent the shutters from opening inadvertently during transport. A pilot check valve prevents the shutters from opening inadvertently during transport. USE To spread on both sides: Activate the tractor s double acting spool valve USE For spreading on both sides: - activate the two double acting spool valves on the tractor For spreading on one side only (left or right): - activate one of the double acting spool valves (left or right) Fitted on one double acting spool valve. 5. The shutters are opened using a double acting hydraulic spool valve. The shutters can be controlled independently of each other by using the two taps fitted on the outside of the cab. To spread on the right hand side: lose the shutters lose the red lever Activate the tractor s hydraulic spool valve To spread on the left hand side lose the shutters lose the blue lever Activate the tractor s hydraulic spool valve HU G Két kettős működésű szabályzó szeleppel szerelt egység. 4. A szabályzó lemezeket két kettős működésű szabályzó szelep nyitja. Ezek a szabályzó szelepek megakadályozzák a szabályzó lemezek nyitását szállítás közben. HASZNÁLAT Mindkét oldai szóráshoz: - aktiválja a két kettős működésű szelepet a traktoron Egy oldali szórás (bal vagy jobb): - aktiválja a kettős működésű szelepek közül az egyiket (bal vagy jobb) Kettős működésű elosztóval ellátott összeállítás. 5 A csappantyúk nyitása kettős működésű hidraulikus elosztó segítségével történik. A vezetőfülke külső falára szerelt két csap lehetővé teszi a csappantyúk egymástól független vezérlését. A csappantyúk szállítás alatti véletlen kinyílását vezérelt visszacsapószelep akadályozza meg. HASZNÁLAT Kétoldaliszórás Helyezze üzembe a traktor kettős működésű elosztóját. Jobb oldali szórás sukja be a csappantyúkat Zárja le a piros kart. Hozza működésbe a traktorelosztóját Bal oldali szórás sukja be a csappantyúkat Zárja le a kék kart. Hozza működésbe a traktor elosztóját Z G Montáž se dvěma dvojčinnými rozdělovači 4. Otevírání poklopů se provádí dvěma dvojčinnými rozdělovači. Řízené klapky zamezují nevhodnému otevření poklopů během transportu. POUŽITÍ Rozmetání na obě strany: - Spusťte dvojčinný rozdělovač traktoru. Pokud chcete rozmetat na jedné straně (vlevo nebo vpravo): - spusťte jeden dvojčinný rozdělovač (levý nebo pravý). Montáž s jedním dvojčinným rozdělovačem.. 5 Otevírání poklopů se provádí dvojčinným hydraulickým rozdělovačem. Poklopy lze otevírat jednotlivě pomocí dvou jednocestných ventilů. Ovládací páčka brání nevhodnému otevření poklopů při transportu. POUŽITÍ Rozmetání na obě strany: Spusťte dvojčinný rozdělovač traktoru Rozmetání na pravé straně Uzavřete poklopy Zatáhněte červenou páčku Spusťte hydraulický rozdělovač traktoru Rozmetání na levé straně Uzavřete poklopy Zatáhněte modrou páčku Spusťte hydraulický rozdělovač traktoru 9

32 Start-up / Üzembe helyezés / Uvedení Do Provozu H b) a) c) Mini I 40 cm mini Do not stand in the hopper while in operation! Nem állj a tartályba működés közben! Nezdržujte se v násypníku při práci! 0

33 Start-up / Üzembe helyezés / Uvedení Do Provozu GB H Loading I Emptying a) Sieves The machine must be switched off. - heck that there are no foreign objects in the hopper before loading. - lose the sieves. - Never use the spreader without the sifting screens. b) The capacity indicator gives the value in litres of product for both sides. c) Loading The machine must be switched off. - To lower the loading height, adjust the tractor hitch to tip the X6 on to its parking stands. - Remove the spreading discs - Use the calibration test chute on the linkage headstock and the bucket that is supplied with the machine. - Position your X6 at least 40 cm above the ground level so that your calibration test kit can be placed underneath the metering device d). - ollect fertilizer in the bucket, first on the RH side and then on the LH side by using the shutter levers. - Refit the spreading discs, making sure they are the right way round. - Retighten the discs fully. HU H Feltöltés I Ürítés a) Tisztító rosta A gép legyen kikapcsolva!. - Berakás előtt ellenőrizze, hogy ne legyenek idegen tárgyak a tartályban. - Rögzítse a tisztító rostát alsó helyzetben. - Szerelje le a szórótárcsákat - A teljesítményt vizsgáló garatot tegye a csatlakoztató fejre és a géppel együtt szállított vödörre. - Soha ne használja a műtrágyaszórót tisztító rosta nélkül. b) A mennyiségjelző megmutatja mindkét oldal értékét literben. c) Feltöltés A gép legyen kikapcsolva! - Az X6 tartójának felső része legyen 40 cm-re a talajtól (vízszintes berendezés) úgy, hogy kalibrációs tesztkészlete a d) adagoló készülék alá legyen helyezhető. - Működtesd kézzel a beállító kart, vagy a szabályozó kábeleket a műtrágyának a vödörbe való gyűjtéséhez, először a jobb oldalon, majd a bal oldalon. - A berakási magasság csökkentéséhez állítsa be a traktor kapcsolószerkezetét úgy, hogy az X6 ferdén álljon támasztékain. - Szerelje vissza a szórótárcsákat, ügyelve a megfelelő forgásirányra. - Rögzítse megfelelően a tárcsákat! Z H Nakládání I Vyprazdňování a) Sítko Stroj musí být zastaven. - Před nakládáním se ujistěte, že v násypníku nejsou cizí tělesa. - Uzavřete sítka ve spodní poloze. - Odmontujte rozmetací lamely. - Vezměte žlábek pro zkoušku průtoku ze závěsu a vědro, které je dodáno se strojem. - Nikdy nepracujte bez sítka. b) Ukazatel kapacity udává hodnotu produktu v litrech pro obě strany. c) Nakládání Stroj musí být zastaven. - Pro snížení výšky nakládání nastavte závěs traktoru tak, aby byl X6 nakloněn a spočíval na svých podpěrách. - Umístěte X6 tak, aby byla horní část nosníku minimálně 40 cm od země (stroj vodorovně), abyste mohli umístit sadu pro zkoušku průtoku pod rozdělovač d). - Přesypte hnojivo z pravé strany a pak z levé do nádoby tak, že ručně ovládáte páčku nebo dálkové ovládání odpovídajících kabelů. - Namontujte zpět lamely, dodržujte směr montáže. - Lamely pořádně utáhněte.

34 Settings / Beállítások / Seřizování A Kg/ha A test run is strongly recommended to obtain an accurate setting. The setting charts are provided as an indication only. Use the slide calculator to determine your setting. This practical method takes account of the various conditions affecting the flow. Erőteljesen ajánlott egy teszt elvégzése a pontos beállítás eléréséhez! A beállító diagramok csak útmutatóként szolgálnak! Használja a beállító skálát beállításainak meghatározásához! Ez a gyakorlati módszer figyelembe veszi a szórásmennyiséget befolyásoló különböző tényezőket. Pro získání přesného nastavení doporučujeme provést zkoušku průtoku. Tabulky s hodnotami nastavení jsou dány jen pro informaci. Pro dosažení požadovaného nastavení používejte pravítko. Tato metoda je praktická a bere v úvahu různé faktory ovlivňující průtok.

35 Settings / Beállítások / Seřizování GB A Setting the flow rate The rate is set by adjusting the shutter opening with the lever on the graduated quadrant. a) Use: - Unscrew the lever thumbscrew. - Position the mark selected opposite the index. - The wide part of the stop should be used to read the setting. - Tighten the thumbscrew. A B SELETING THE INDEX AORDING TO YOUR RATE/HA AN BE DONE THREE WAYS : Using the flow charts supplied with the manual: choose the fertilizer which corresponds most closely to your product, read off the theoretical setting and carry out a test run. Adjustments using Fertitest: Adjustments available on the SULKY website, FERTITEST heading: or flashing the QR code opposite. Using the slide-rule supplied with the machine. HU A Szórásmennyiség beállítása A szórásmennyiség beállítása a szabályzó lemez nyílásának változtatásával történik ütköző segítségével egy skálán. a) Használat: - Oldja az ütközőkart. - A kiválasztott jelölést állítsa az indexszel szembe. - Az érték az ütköző széles részén olvasható le. - Rögzítse a kart. A B A SZÓRÁSMENNYISÉG/HEKTÁR SZERINT KÉTFÉLEKÉPPEN VÁLASZTHATÓ KI AZ INDEX: A kézikönyvvel együtt szállított szórásmennyiség diagramok használatával: válassza ki azt a műtrágyafajtát, amelyik legközelebb van az Ön termékéhez, olvassa le az elméleti beállítást és végezze el a tesztet. Beállítás a Fertitestről : A beállítások elérhetők a SULKY weblapon, FERTITEST rovat: vagy az alábbi QR beolvasásával. Használja a géppel szállított beállító skálát! Z A Nastavení průtoku Nastavení průtoku se provádí změnou otevření poklopu pomocí zarážky na stupnici s hodnotami 0 až 00. a) Použití: - Uvolněte rukojeť zarážky. - Nastavte vybranou značku naproti indexu. - Odečítání se provádí na zarážce. - Rukojeť zarážky pořádně utáhněte. VÝBĚR ZNAČKY PRO VÁŠ PRŮTOK/HA SE MŮŽE PROVÉST TŘEMI ZPŮSOBY : A B Podle tabulek s údaji o průtoku, které jsou dodány spolu s návodem: vyberte hnojivo, které nejlépe odpovídá vašemu produktu, nastavte přímo jeho teoretickou hodnotu a proveďte kontrolní zkoušku. Nastavení pomocí Fertitestu: Nastavení je k dispozici na stránkách SULKY v rubrice FERTITEST: a po načtení QR kódu na protější straně. Použitím pravítka dodaného se strojem.

36 Settings / Beállítások / Seřizování A...m m ,7 m 5 m ,4 m 8 m ,8 m 0 m ,0 m m ,8 m 4 m ,8 m 7 m ,5 m 8 m ,9 m m ,4m 6 m ,8 m 4...m } Kg =... Kg Make sure your scales are accurate. Do not forget to subtract the weight of the bucket from the amount collected during the test. Spreading should be carried out at the forward speed determined during the test. We recommend that the tractor speed is checked over a distance of 00 m. Győződj meg arról, hogy skáláid pontosak! Ne felejtsd el kivonni a vödör súlyát a teljes tesztsúlyból! A szórást a teszt során meghatározott haladási sebességgel kell elvégezni! Azt ajánljuk, hogy a traktor sebességét 00 m-es távolságon ellenőrizze! Pozor na přesnost váhy. Nezapomeňte odečíst váhu nádoby od dávky získané zkouškou. Proveďte hnojení stejnou pojezdovou rychlostí jako byla rychlost při zkoušce. Doporučuje se zkontrolovat rychlost traktoru na vzdálenosti 00 m. 4

37 Settings / Beállítások / Seřizování GB A Rate tests The test is to be carried out before each spreading operation so that the correct quantity per hectare is applied. Setting with the charts - Position the marker at the setting corresponding to your fertilizer as indicated in the enclosed tables. The variable nature of fertilizer is such that this process is absolutely necessary. Setting up the test: The machine must be off. The calibration test can be carried out on either the right or left hand side position the chute width lever at mark 50. Remove the disc by unscrewing the knob Position the chute. Position the bucket. - heck the mark by performing a rate test over a distance 4 equal to your working width and according to your X6. To determine the rate per hectare, weigh the quantity obtained and multiply by 40. Gloves should be worn in order to handle the calibration test kit safely. HU A A Szórásmennyiség tesztek TA tesztet minden szórási művelet előtt végre kell hajtani, hogy megfelelő hektáronkénti mennyiséget alkalmazzanak! A műtrágyák tulajdonságai annyira eltérőek, hogy ez az eljárás minden esetben szükséges!. A teszt előkészítése: A gép legyen kikapcsolva! A tesztet a jobb oldalon kell végrehajtani; a csúszka beállítási pozíciója 50. Zkouška průtoku Zkoušku je třeba provést před každým rozmetáním, aby byla použita správná hektarová dávka. Hnojiva jsou natolik různorodá, že je nezbytně nutné zkoušku provést. Provedení zkoušky: Stroj musí být zastaven. Zkouška průtoku se provádí na pravé straně, nastavte skluzný žlábek na značku 50. Távolítsd el a szórótárcsát azáltal, hogy kicsavarod a gombot. Helyezd fel a tölcsért. Helyezd fel a vödröt. Odšroubujte šroub a odmontujte lamelu. Nastavte žlábek. Beállítás diagramokkal - Helyezze a jelölést a mellékelt táblázatokban leolvasott, és az Ön műtrágyájának megfelelő beállításra. - Ellenőrizze ezt a beállítást egy, a művelési szélességének megfelelő 4 távolságon és az X6 modellje szerint. A hektárra kiszórt mennyiség meghatározása,mérje le a kapott mennyiséget és szorozza meg 40-nel. A teljesítmény-vizsgáló egység teljes biztonságban történő működtetéséhez kívánatos kesztyű viselése. Nastavení pomocí tabulek - Nastavte značku odpovídající vašemu typu hnojiva podle údaje uvedeného v přiložené tabulce. - Ověřte vhodnost značky provedením zkoušky průtoku, a to projetím vzdálenosti 4 dpovídající vaší pracovní šířce. Pro získání hektarové dávky zvažte získané množství a vynásobte 40. Při manipulaci se sadou pro provedení zkoušky průtoku doporučujeme z bezpečnostních důvodů používat ochranné rukavice. Z Umístěte nádobu. 5

38 Settings / Beállítások / Seřizování A RÉGLAGE DU DÉBIT SUR VOTRE DISTRIBUTEUR D ENGRAIS Par sécurité avant les opérations 4 et 5, arrêter la prise de force Distance d essai Si votre largeur de travail est : votre distance d essai à parcourir est : m 4,7 m 5 m,4 m 8 m 7,8 m m,8 m 4 m 0,8 m 8 m 7,9 m m,4 m 6 m 7,8 m 40 m 5 m 44 m,8 m Le poids recueilli pour ces essais est à diviser par avant de le reporter sur l'échelle rouge au dos. Dans votre champ, marquez la distance à parcourir Mise en place Arrêtez le moteur Installez sur le côté droit la goulotte d essai et le bac Trappe de débit sur le repère 5 Parcours d essai N ouvrez la trappe que sur la distance d essai Maintenez votre vitesse d épandage habituelle et la prise de force à la vitesse indiquée dans votre manuel d utilisation 4 5 Lecture du poids d engrais recueilli Peson Lecture du réglage d ouverture des trappes Mode d emploi au dos Reportez sur les trappes du distributeur le repère de réglage obtenu. Le débit est maintenant réglé. Hauteur d épandage : 70 cm sous disques. Prise de force et vitesse d avancement au travail : comme pour l essai. ontrôlez votre largeur de travail avec les 4 bacs croisillonnés du kit de contrôle de recroisement SULKY. BON ÉPANDAGE! Poids obtenu lors de l'essai (en kg) MODE D EMPLOI : Alignez la barre rouge sur le poids d engrais obtenu (zone rouge). Ensuite, choisissez dans la zone bleue la courbe qui correspond au débit/ha recherché. Suivez cette courbe. Dès que vous croisez la barre rouge, vous pouvez lire un repère compris entre 0 et 00. Avec ce repère, revenez au point 5 en recto de cette réglette. Pour encore plus de précision, faites une pesée de contrôle avec le repère trouvé en respectant les consignes du point Débit recherché (en kg/ha) Poids d engrais obtenu x 40 = débit en kg/ha 90 F / GX / H.0 00 Follow the instructions carefully. Kövesd az utasításokat gondosan! Dodržujte instrukce. 6

39 Settings / Beállítások / Seřizování A SETTING WITH THE SLIDE-RULE Whatever the type of fertilizer used, the slide-rule will enable you to determine the setting for the shutter openings for the required rate, with a single test without using the charts. - Principle (see slide-rule) - Place two markers at a distance corresponding to your working width; e.g m for 4 m spreading. - Fit the calibration test kit. - Set the rate indicator for the RH flap to 5 (whatever your flow rate). - Leave the LH flap closed. - Set the PTO to 540 rpm and cover the test distance at your working speed. - Weigh the quantity obtained (subtracting the weight of the bucket). - On the back of the slide-rule, set the red bar along the top section to the weight obtained. - hoose the curve relating to your quantity per hectare. - Read the setting mark at the point where the curve intersects the red line. - Apply the setting mark obtained to the two X6 shutters. - For increased accuracy, it is possible to carry out a second test at the mark determined during the first. - To determine the rate per hectare, weigh the quantity obtained and multiply by 40. GB HU A A BEÁLLÍTÁS SKÁLÁVAL Függetlenül a használni kívánt műtrágya fajtájától, a skála lehetővé teszi a beállítás meghatározását a kívánt átömlési sebességhez tartozó résadagoló nyílások számára egyetlen teszttel, a diagramok használata nélkül. - Elv (lásd a skálát) - Helyezz el két nyomtávjelölőt a művelési szélességének megfelelő távolságra, pl m- re 4 m-es szórásszélességhez. - Szereld fel a kalibrációs tesztkészletet! - Állítsd be az átömlési keresztmetszet jelölést 5- re a jobboldali résadagolónál (az átömlési sebességtől függetlenül)! - Hagyd a baloldali résadagolót zárva! - Állítsd az erőleadó tengely fordulatszámát 540 f/p-re, és végezd el a tesztet munkasebességgel! NASTAVENÍ POMOÍ PRAVÍTKA Pravítko vám umožní určit nastavení otevření poklopů pro požadovaný průtok pro jakýkoliv typ hnojiva bez použití tabulky a s jedinou zkouškou. - Princip : (viz pravítko). - Vymezte vzdálenost odpovídající vaší šířce rozmetání, např. 0,80 m pro rozmetání 4 m. - Namontujte sadu pro zkoušku průtoku na pravou stranu. - Nastavte průtokovou zarážku pravého poklopu na značku 5 (ať je váš průtok jakýkoliv). - Levý poklop nechejte zavřený. - Přídavnou převodovku nastavte na 540 ot/min a projeďte zkušební vzdálenost vaší pracovní rychlostí. - Mérd le a kapott mennyiséget (kivonva a vödör súlyát)! - A mérőskála hátoldalán állítsd az piros csíkot a felső részen a kapott súlyhoz!. - Válaszd az Ön mennyiség/hektár értékének megfelelő görbét! - Olvasd le a beállítási értéket azon a helyen, ahol a görbe metszi az piros vonalat! - Alkalmazd a kapott beállító értéket a két résadagolóra a X6 nak! - A még pontosabb beállítás érdekében lehetséges egy második teszt végrehajtása is az első teszt során meghatározott jelnél. - A hektáronkénti adag meghatározásához mérje le a kapott mennyiséget és szorozza be 40-nel. - Zvažte získané množství (odečtěte váhu nádoby). - Na zadní straně pravítka umístěte červený pruh v horní části na hodnotu váhy, kterou jste získa. - Vyberte křivku odpovídající vaší hektarové dávce. - Přečtěte značku pro nastavení tam, kde tato křivka protíná červenou čáru. - Nastavte oba poklopy stroje X6 na získanou značku. - Pro ještě větší přesnost můžete provést druhou zkoušku se značkou, kterou jste určili při první zkoušce. - Pro určení hektarové dávky zvažte získané množství a vynásobte 40x. Z 7

40 Settings / Beállítások / Seřizování A Poids obtenu lors de l'essai (en kg) MODE D EMPLOI : Alignez la barre rouge sur le poids d engrais obtenu (zone rouge). Ensuite, choisissez dans la zone bleue la courbe qui correspond au débit/ha recherché. Suivez cette courbe. Dès que vous croisez la barre rouge, vous pouvez lire un repère compris entre 0 et 00. Avec ce repère, revenez au point 5 en recto de cette réglette. Pour encore plus de précision, faites une pesée de contrôle avec le repère trouvé en respectant les consignes du point Débit recherché (en kg/ha) Poids d engrais obtenu x 40 = débit en kg/ha 90 F / GX / H.0 00 Follow the instructions carefully. Kövesd az utasításokat gondosan! Dodržujte instrukce. 8

41 Settings / Beállítások / Seřizování GB A Rate Modulation (example -0% at 00Kg/ha) Your machine is set for 00 Kg/ha at mark 5. - Multiply this rate by 0,9 (00 x 0,9 = 80 Kg/ha). - Transfert this value on to the required rate. In this case: mark mark 5 50 kg 00 kg For 80 kg / ha select mark.5 HU A Szórásmennyiség változtatás (példa -0% 00 kg/ha-nál) Az Ön műtrágyaszóró gépe 00 kg/ha-hoz 5 értékre van állítva. - Szorozza meg ezt az értéket 0,9-cel (00 x 0,9 = 80 kg/ha). - Vigye át a kapott értéket a kívánt szórásmennyiségre. Ebben az esetben: -es jelőlésnél 50 kg 5-ös jelölésnél 00 kg 80 kg/ ha mennyiséghez állítsd be.5-re Z A Modulace dávky (například -0% pro 00Kg/ha) Váš stroj je seřízen pro 00 Kg/ha na značce 5. - Vynásobte tuto dávku 0,9 (00 x 0,9 = 80 kg/ha). - Přeneste tuto hodnotu na požadovaný průtok. V našem případě: Značka È 50 kg Značka 5È 00 kg Pro 80 kg/ha nastavíme značku,5. 9

42 Settings / Beállítások / Seřizování B For correct spreading, the discs and the ejector blades need to be kept in good condition. A megfelelő szórás eléréséhez a tárcsákat és szórólapátokat jó állapotban kell tartani! Pro správné hnojení je nezbytné, aby byly kotouče a lopatky v dobrém stavu. 40

43 Settings / Beállítások / Seřizování GB B Setting the width a) Use The point where the fertilizer drops on to the disc, and therefore the working width, can be adjusted by means of the setting chute. This setting is continuous and, whatever the fertilizer granules used, will enable you to find the setting giving optimum coverage. A reading can be taken using the marker is graduated from 00 to 60., the sector It can be blocked off using the handle. HU B A művelési szélesség beállítása a) Használat Az surrantó segítségével beállítható az a pont, ahol a műtrágya a tárcsára hullik, és ezáltal a művelési szélesség is. Ez a beállítás folyamatos, és a műtrágya granulátum fajtájától függetlenül lehetővé teszi az Neked az optimális fedés beállítását. A beállítást a 60-ig részén. beállítóval kell elvégezni a skála 00-tól Ez kioldható miközben használja a fogantyút. Z B Nastavení šířky a) Použití Nastavovací žlábek umožňuje změnit místo dopadu hnojiva na lamelu, a tudíž změnit pracovní šířku. Toto nastavení je průběžné a umožní vám při jakémkoliv typu granulovaného hnojiva, pokud má dobré balistické vlastnosti, vybrat nastavení pro optimální pokrytí. Odečítá se na značce 60., pásmo má stupnici od 00 do Zajištění se provádí rukojetí. 4

44 Settings / Beállítások / Seřizování B E D B A 4,5,5 0cm E D B A E D B A 4

45 Settings / Beállítások / Seřizování GB B b) Fertilizer characteristics The structure and the shape of the fertilizer are very important to obtain a wide sowing band, and it is recommended to select the most suitable product. Using the granulometer Open the cover. Fill the left-hand compartment of the granulometer with fertilizer then close the cover. Shake the appliance for at least 0 seconds. Lay the appliance down and read the "bar chart" formed by the five columns separated by the screens. HU B b) Műtrágya jellemzők A műtrágya szerkezete és alakja nagyon fontos a megfelelő művelési szélesség eléréséhez, és ajánlatos az, hogy a legalkalmasabb műtrágyát válassza ki. A szemcsenagyság-mérő használata Nyisd ki a fedelet! Töltse fel a szemcsenagyság-mérő baloldali rekeszét műtrágyával, és zárja a fedelet. Legalább 0 másodpercig rázd a készüléket!. Helyezd le a készüléket, és olvassa le a rosták által szétválasztott öt oszloppal létrejött oszlop diagrammot. Z B b) harakteristika hnojiva Struktura a forma hnojiva jsou důležité pro získání velké pracovní šířky. Je třeba správně vybrat nejvhodnější produkt. Použití granulometru Otevřený uzávěr umístěte do správné polohy. Naplňte levou část granulometru hnojivem a zavřete. Minimálně 0 vteřin přístrojem třepejte. Nechejte přístroj ustát a přímo přečtěte histogram vytvořený pěti sloupci produktu, které jsou od sebe oddělené sítky. 4

46 Settings / Beállítások / Seřizování B E D B A + + E D B A E D B A 44

47 Settings / Beállítások / Seřizování B THE OMPARTMENTS ARE SIZED AS FOLLOWS: A = < mm B =,5 to mm =.5 to.5mm D = 4 to.5mm E = > 4mm Reading the result - To achieve maximum performance with your spreader (8 m with a -8 m set of blades, for example): 80% of the fertilizer granules must be larger than.5 mm and a density at least equal to 0.9; i.e. With granulometer +D+E 8 cm Note: With urea, potassium chloride and all compact fertilizers in general: -8 m blade max. width of 8 m 4-6 m blade max. width of m -44 m blade max. width of 6 m If the spreader is not used to its full capacity (4 m with a 4-6m set of blades, for example), the percentage of fertilizer over.5 mm may be reduced. Homogeneous fertilizer The granules are concentrated in the two central compartments of the Granulometer with no particles in the outer compartments. No granules are less than mm in diameter. Heterogeneous fertilizer Granules are found in three or four compartments. A large quantity of particles are less than mm in diameter. GB HU B A REKESZEK MÉRETEI A KÖVETKEZŐK: A = < mm B =,5 to mm =.5 to.5mm D = 4 to.5mm E = > 4mm Az eredmények leolvasása - Ahhoz, hogy maximális teljesítményt érjen el műtrágyaszórójával (például 8 m, 8-8 m lapátbeállítással): A műtrágya granulátum 80%-ának nagyobbnak kell lennie,5 mm-nél, és a sűrűség legyen legalább 0.9; Vagyis az szemcsenagyság-mérővel +D+E 8 cm Megjegyzés: Karbamiddal, kálium-kloriddal, és az összes kompakt műtrágyával általában: -8 m lapát max. 8 m szélességgel 4-6 m lapát max. m szélességgel -44 m lapát max. 6 m szélességgel Ha a műtrágyaszórót nem teljes kapacitásával használja (például 4 m, 4-6 m lapátbeállítással), a,5 mm feletti műtrágyaméret százalékos aránya csökkenthető. Homogén műtrágya The granules are concentrated in the two central compartments of the Granulometer with no particles in the outer compartments. Nincs mm átmérő alatti granulátum. Heterogén műtrágya A granulátumok három vagy négy rekeszben találhatók. A szemcsék nagy mennyisége kisebb átmérőjű mm-nél. Z B JEDNOTLIVÁ ODDĚLENÍ JSOU NÁSLEDUJÍÍ: A : - než mm B : od,5 do mm : od,5 do,5mm D : od 4 do,5mm E : + než 4mm Interpretace výsledku - Pro získání maximálního výkonu rozmetadla (např. 8m se sadou lopatek -8m): 80% hnojiva má mít granulometrii nad,5 mm s hustotou větší nebo rovnou 0,9. To znamená s granulometrem + D + E 8cm Poznámka: V případě močoviny, chloridu draselného a obecně všech zhuštěných hnojiv : Lopatka --8m Maximální šířka 8 m Lopatka -4-6 m Maximální šířka m Lopatka --44 m Maximální šířka 6 m Pokud rozmetadlo není využito na maximum své kapacity (např. 4m pro lopatky 4-6m ), procento hnojiva nad,5 mm může být nižší. Homogenní hnojivo Granule se rozdělí do dvou prostředních oddělení granulometru, krajní oddělení jsou prázdná. Žádné granule (0%) nemají průměr menší než mm. Heterogenní hnojivo Granule se rozdělí do nebo 4 oddělení. Podstatná část granulí má průměr menší než mm. 45

48 Settings / Beállítások / Seřizování B 5 540tr/mn 70cm 5 80 cm + + 5% For correct spreading, the discs and the ejector blades need to be kept in good condition. A megfelelő szóráshoz a tárcsákat és szórólapátokat jó állapotban kell tartani! Pro správné hnojení je nezbytné, aby byly kotouče a lopatky v dobrém stavu. 46

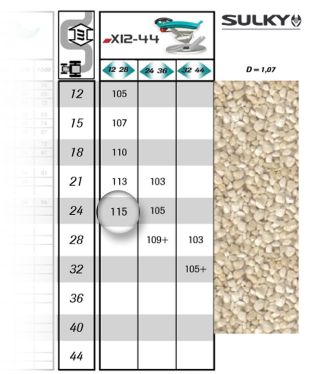

49 Settings / Beállítások / Seřizování GB B c) Settings Setting with the charts By consulting the charts, search for the fertilizer which corresponds most closely to the product to be spread by referring to its main characteristics, i.e. size, density, shape. Ex.: K + S with the 8 vanes For 4m mark 5 - Set the chute to the position suggested and tighten the thumbscrew. The - sign indicates that the PTO speed should be reduced by 5% rpm 80 cm + 5º indicates that the spreading discs should be set at a height of 80 cm in relation to the ground and the machine should be angled at 5º by shortening the top linkage arm. (setting identical to that in the section on Late spreading ) Adjustments using Fertitest: Adjustments available on the SULKY website, FERTITEST heading: To obtain a large working width, the structure and the shape of fertilizer are important and it is preferable to choose the most suitable product. or flashing the QR code opposite. The + sign indicates that the PTO speed must be increased by 5% rpm HU B c) Beállítások Beállítások diagramokkal Keresd meg a diagramon a főbb jellemzőket, vagyis a méret, sűrűség, alak alapján azt a műtrágyafajtát, amelyik a legközelebb esik a Te általad szórni kívánt termékhez. Pl: K + S 8 4 m esetén 5. érték -es lapátokkal - Állítsd a surrantót a jelzett jelhez, és rögzítsd a gombot! Nagy művelési szélesség eléréséhez fontos a műtrágya szerkezete és alakja, és előnyös a legmegfelelőbb termék kiválasztása. Az - jel jelzi, hogy a PTO sebességet csökkenteni kell 5 százalékkal! rpm 80 cm + 5º mutatja, hogy a szóró tárcsákat 80 cm magasan be kell állítani, a talajszint és a gép viszonylatában a gépet el kell ferdíteni 5º-al azáltal, hogy megrövidítjük a felső kapcsolószerkezet karját. (beállítás, ami egyforma a Késői szórás résszel.) Beállítás a Fertitestről : A beállítások elérhetők a SULKY weblapon, FERTITEST rovat: vagy az alábbi QR beolvasásával. Az + jel jelzi, hogy a PTO sebességet növelnie kell 5 százalékkal! rpm Z B c) Nastavení Nastavení pomocí tabulek V tabulce vyhledejte hnojivo, které se nejvíce blíží vašemu produktu na hnojení. Hlavními kritérii výběru jsou: velikost, hustota a forma. Příklad : K + S s lopatkami pro šířku 4m značka Állítsa a vezetőcsövet a leolvasott értékre és szorítsa meg a kart. Struktura a forma hnojiva jsou důležité pro získání rozsáhlé pracovní šířky, doporučuje se výběr nejvhodnějšího produktu. Znaménko - znamená, že je třeba snížit režim přídavné převodovky o 5% ot/min 80 cm + 5 znamená, že je třeba umístit rozmetací lamely do výše 80 cm nad zemí a naklonit stroj o 5 tak, že se zkrátí horní bod závěsu (stejné nastavení jako v kapitole Pozdní rozmetání ). Nastavení pomocí Fertitestu: Nastavení je k dispozici na stránkách SULKY v rubrice FERTITEST: a po načtení QR kódu na protější straně. Znaménko + znamená, že je třeba zvýšit režim přídavné převodovky o 5% ot/min 47

50 Settings / Beállítások / Seřizování A B 4,5,5 E D B D D E E E 4 A 48

51 Settings / Beállítások / Seřizování GB hecking the width Setting with overlap check list The critical spreading zone corresponds to the overlap area between an outward and return pass. The kit enables this zone to be checked to enable you to adjust the setting. SETTING UP THE TEST : Prepare the trays, mount the grids and fit them into each tray. HU Szélesség ellenőrzése Beállítás átfedés-tesztekkel A kritikus szórászóna megfelel egy oda- és visszamenet közötti átfedésnek. A készlet lehetővé teszi ennek a zónának az ellenőrzését, hogy Ön elvégezhesse a beállításokat. A TESZT ELŐKÉSZÍTÉSE: Készítse elő a dobozokat, szerelje össze a válaszfalakat, és helyezze be őket mindegyik dobozba. Z Kontrola šířky Nastavení se zkouškou křižování Kritická zóna rozmetání je místo křížení rozmetadla při chodu Tam/Zpět. Sada umožní kontrolovat tuto oblast a upravit nastavení. PROVEDENÍ ZKOUŠKY : Nachystejte nádrže, smontujte přepážky a umístěte je do každé nádrže. 49

52 Settings / Beállítások / Seřizování / L = L m 5m 6m 8m 0m m 4m 7m 8m m 6m 4,50m,00m 4,50m 6,00m,50m,70m 5,60m 7,50m,50m 4,00m 6,00m 8,00m,60m 4,50m 6,70m 9,00m,70m 5,00m 7,50m 0,00m,80m 5,0m 7,80m 0,50m,00m 6,00m 9,00m,00m,0m 6,70m 0,0m,50m,50m 7,00m 0,50m 4,00m,80m 8,00m,00m 6,00m,0m 9,00m,50m 8,00m For correct spreading, the discs and the ejector blades need to be kept in good condition. A megfelelő szóráshoz a tárcsákat és szórólapátokat jó állapotban kell tartani! Pro správné hnojení je nezbytné, aby byly kotouče a lopatky v dobrém stavu. 50

53 Settings / Beállítások / Seřizování GB POSITIONING THE TRAYS : Make sure their position is correct in consideration to your working width (L) and your X6 (see table ) - Place them on level ground. HU A DOBOZOK ELHELYEZÉSE: : Biztosítsa megfelelő helyzetüket az (L) művelési szélesség és X6 típus figyelembe vételével (lásd. táblázat). - Helyezze őket talajszintre! Z UMÍSTĚNÍ NÁDRŽÍ : Dodržujte pozice nádrží podle pracovní šířky (L) a podle typu vašeho stroje X6 (podle tabulky ). - Pokládejte je na rovnou zem. 5

54 Settings / Beállítások / Seřizování L / 50m 0m 0m 50m 0m 5

55 Settings / Beállítások / Seřizování GB THE TEST ITSELF : The distance required for the test is around 0 m. Start up the spreader about 0 metres before the trays. Only stop spreading after passing the trays by at least 50 m. Make another pass corresponding to your working width. HU MAGA A TESZT: : A teszthez szükséges távolság kb. 0 m. Indítsa el a szórógépet kb. 0 m-rel a dobozok előtt! sak akkor állítsa le a szórást, ha a dobozokat legalább 50 m-rel elhagyta! Végezzen még egy, a művelési szélességének megfelelő menetet! Z PROVEDENÍ ZKOUŠKY : Vzdálenost potřebná pro zkoušku je asi 0 m. Spustit rozmetadlo asi 0 m před nádržemi. Zastavit rozmetání minimálně až 50 m za nádržemi. Projet zpět dráhou odpovídající vaší pracovní šířce. 5

56 Settings / Beállítások / Seřizování OK a b + 0% - + 5% -,5 + 50% % + + 5% +,5 + 50%

57 Settings / Beállítások / Seřizování GB Test analysis Not enough fertiliser in the overlap: IDENTIAL AMOUNT IN ALL 4 TUBES : Good overlap which corresponds to a good spread. TOO MUH FERTILISER IN THE OVERLAP : hute setting too important. - Increase the chute setting depending on the underdose measured in the overlap by following the examples or this formula: hute adjustment = (- ( amount in tube B )) x 0 amount in tube A - Reduce the chute setting depending on the overdose measured in the overlap, by following the examples or this formula: hute adjustment = (( amount in tube A ) -) x 0 amount in tube B EXAMPLE: - For an overdose in the overlap of approx. 5%, reduce the chute setting by.5. - For an overdose of 0% in the overlap, reduce the chute setting by. EXAMPLE: - For an underdose in the overlap of approx. 5%, increase the chute setting by.5. - For an underdose of 0% in the overlap, increase the chute setting by. NOTE: In all cases, the chute adjustment must be a maximum of +5 or -5. HU A próba értékelése Nincs elég műtrágya a keresztirányú szórásnál: Azonos mennyiség mind a 4 kémcsőben: A jó keresztirányú szórás a jó terítésnek felel meg. - A keresztirányú szórásnál mért aluladagolásnak megfelelően az alábbi példák vagy képlet szerint növelje a cső beállítását: Túl sok műtrágya keresztirányú szórásnál: A cső beállítása túl nagy. - sökkentse a cső beállítását a keresztirányú szórásnál mért túladagolásnak megfelelően, az alábbi példák vagy képlet szerint: A cső elmozdítása = (- ( B kémcső mennyiség )) x 0 A kémcső mennyisége PÉLDA: - 5%-os keresztirányú alul-adagolásnál a cső beállítását,5-lel növelje. A cső elmozdítása = (( A kémcső mennyiség ) -) x 0 B kémcső mennyisége PÉLDA: - 5%-os keresztirányú túladagolásnál a cső beállítását,5-lel csökkentse. - 0%-os keresztirányú túladagolásnál a cső beállítását -mal csökkentse. - 0%-os keresztirányú alul-adagolásnál a cső beállítását -mal növelje. MEGJEGYZÉS: A cső elmozdulásának minden esetben legfeljebb + 5 vagy 5-nek kell lennie. Z Analýza zkoušky STEJNÉ MNOŽSTVÍ U VŠEH 4 VZORKŮ: Správné křížení, rozmetání správné. PŘÍLIŠ MNOHO HNOJIVA V OBLASTI KŘÍŽENÍ: Velké nastavení skluzného žlábku. NEDOSTATEK HNOJIVA V OBLASTI KŘÍŽENÍ - Zvýšit nastavení žlábku podle nedostatku dávky naměřeného v oblasti křížení, řiďte se příklady nebo použijte následující matematickou formuli : - Snížit nastavení žlábku podle přesahu dávky naměřeného v oblasti křížení, řiďte se příklady nebo použijte následující matematickou formuli : Posun žlábku = (( množství vzorku A ) -) x 0 množství vzorku B PŘÍKLAD: - Při přesahu dávky při křížení o 5%, snižte žlábek o,5. - Při přesahu dávky při křížení o + 0%, snižte žlábek o stupně. Posun žlábku = (- ( množství vzorku B )) x 0 množství vzorku A PŘÍKLAD: - Slabá dávka při křížení - 5%, zvyšte žlábek o,5. - při nedostatku -0% zvyšte žlábek o stupně. POZNÁMKA : V každém případě má být posun žlábku maximálně + 5 nebo

58 Settings / Beállítások / Seřizování OK a b 4 OK OK - 0% OK 56

59 Settings / Beállítások / Seřizování GB 4 SPEIAL SITUATION: THE TUBES FORM A DOME: - You have to try to obtain the same quantity in the extreme tubes. - For this, continue as before, by adjusting depending on the difference in quantities obtained. - If the difference is more or equal to 0% you must reduce the working width as fertiliser physical limits are reached. Optimising : - If you need the overlap setting to be very precise, weigh the quantity collected in tubes A and B (in grammes) and use the formula shown in either case or. HU 4 SPEIÁLIS HELYZET: A SÖVEKBEN KUPOLA FORMA ALAKUL KI: - Meg kell kísérelnie, hogy a szélső csőben egyforma mennyiséget kapjon. Ehhez - a korábbiakhoz hasonlóan. - végezzen beállítás módosításokat, a kapott mennyiségi különbségektől függően. - Ha a különbség több 0%-nál, vagy ezzel azonos, csökkentenie kell a művelési szélességet, mivel elérték a műtrágya fizikai határait. Optimalizálás: - Ha a keresztirányú szórást nagy pontossággal szeretné beállítani, mérje le az a és b kémcsövekben összegyűjtött mennyiséget (gramm) és használja a vagy esetben javasolt képletet. Z 4 ZVLÁŠTNÍ PŘÍPADY: VZORKY TVOŘÍ KUPOLI: - Snažte se docílit stejného množství u obou krajních vzorků. - Postupujte jako v předchozích případech: Upravte žlábek podle rozdílu získaného množství. - Pokud je rozdíl 0%, je třeba zkrátit pracovní šířku, hnojivo dosáhlo svůj fyzický limit. Optimalizace : - Pokud chcete dosáhnout velké přesnosti nastavení při křížení, zvažte získané množství vzorků a a b (gramy) a použijte vzorec doporučený pro případ nebo. 57

60 Settings / Beállítások / Seřizování L a) L / L Stop the PTO before adjusting. Beállítás előtt állítsd le a PTO-t! Seřízení proveďte, když je přídavná převodovka zastavená. 58

61 Settings / Beállítások / Seřizování GB a) Full width spreading In principle, a double-disc machine spreads in a half circle. The fertilizer is projected from the rear of the machine. The end of spreading on the outward pass should be offset in relation to the start of spreading on the return pass as illustrated. Example: L = 4m Start = corresponds to full working width. End = just before starting to turn. HU a) Teljes szélességű szórás Elvileg a kéttárcsás gép félkörben szór. A műtrágya kiszórása a gép hátsó részéről történik. Ezért a szórás be- és kikapcsolását minden oda- és visszamenet között a következő vázlat szerint kell végezni: Példa: 4 m Bekapcsolás = megfelel a teljes művelési szélességnek. Kikapcsolás = mikor a fordulás megkezdődik. Z a) Rozmetání s plnou šířkou Rozmetadlo s dvojitou lamelou obvykle rozmetá půlkruhem. Hnojivo je rozmetáno v zadní části stroje. Doporučuje se posunout spuštění a zastavení hnojení mezi každým pojezdem Tam a Zpět podle následujícího schématu: Příklad : Šířka = 4m Spuštění = jedna pracovní šířka Zastavení = těsně před provedením obratu. 59

62 Settings / Beállítások / Seřizování b) a c b c) Stop the PTO before adjusting. Beállítás előtt állítsd le a PTO-t! Seřízení proveďte, když je přídavná převodovka zastavená. 60

63 Settings / Beállítások / Seřizování GB b) Top dressing Set the lower linkage point in the most favourable position. a b Horizontal position for spreading on bare ground. Intermediate position c) Spreading on steep slopes - When using your spreader on steeply sloping fields, place the devider in the centre of the chute. Retrieve the devider supplied with the calibration test kit. c Position for tall crops To achieve good spreading results on tall crops, angle the spreader forwards by adjusting the top link on the tractor, use the arrow as a mark. - Adjust before loading the spreader. Fit the devider. (it is located in the calibration test kit bucket) Secure the devider by bending back the tabs. HU b) Fejtrágyázás Helyezd a legkedvezőbb pozícióba az alasó kapcsolópontoka!. a b c Vízszintes helyzet a csupasz földön való szóráshoz. Közbenső pozíció. Pozíció a magas terményeknek. A jó fejtrágyázáshoz billentsd előre a gépet a traktorrudazat harmadik pontjával, használd a szintező jelzést.. c) Szórás meredek lejtőkön - Ha szórógépét meredek lejtőjű földeken használja, helyezze a terelőlapot a surrantó közepére. A terelő lap a kalibrációs-készlettel együtt lett szállítva. Tedd fel a terelőlapot! (a teljesítmény-vizsgáló egységhez tartozó vödörben kerül elhelyezésre) Rögzítsd a terelőlapot a fül visszahajtásával! - Állítsd be a műtrágyaszórót mielőtt feltöltöd! Z b) Pozdní rozmetání Uveďte spodní vidlici závěsu do nejvhodnější pozice. a b c Horizontální pozice pro rozmetání na na holé zemi. Prostřední pozice. Pozice pro vysoký porost. Pro správné hnojení vysokého porostu nahněte rozmetadlo dopředu pomocí třetího bodu závěsu traktoru, použijte nivelační kolmici pro orientaci. c) Rozmetání ve svahu - hcete-li použít rozmetadlo ve svahu, umístěte uprostřed žlábku deflektor. Použijte deflektor dodaný se sadou pro zkoušku průtoku. Umístěte deflektor. (nachází se ve vědru u sady pro zkoušku průtoku) Upevněte deflektor tak, že zašroubujete malé aúhelníky. - Před naložením rozmetadlo seřiďte. 6

64 Settings / Beállítások / Seřizování D TRIBORD VANE SET OF VANES WORKING WIDTH AHIEVED SZÓRÓLAPÁT-KÉSZLET TRIBORD SZÓRÓLAPÁT MEGVALÓSÍTOTT MUNKASZÉLESSÉG SADA LOPATEK LOPATKA TRIBORD REALIZOVANÁ PRAOVNÍ ŠÍŘKA 8 T m T 8 de à 8 m 4 6 T 4 4 m T 6 de 5 à 6m 4 V J R It is essential to check which diodes are lit before spreading so that you know whether you are in normal or border spreading mode. NOTE: Border position: actuator lowered Spreading position: actuator retracted Lényeges annak ellenőrzése, hogy mely ledek világítanak a szórás megkezdése előtt, mert így Ön tudni fogja, hogy normál, vagy határszórási üzemmódban van-e. MEGJEGYZÉS Határszórási helyzet: működtető szerkezet leeresztve Szórási helyzet: működtető szerkezet visszahúzva. Před zahájením hnojení je bezpodmínečně nutné prověřit, které diody svítí, aby bylo jasné, jestli je spuštěné rozmetání, které požadujete, normální nebo okrajové POZNÁMKA: Pozice okraj: zvedák vytažen Pozice rozmetání: zvedák zatažen 6

65 Settings / Beállítások / Seřizování GB D Border setting with the tribord orrectly adjust your working width using the SULKY overlap trays. TRIBORD border spreading Before the first use, select the most suitable tribord vane for your working width see chart on left hand page. INTRODUTION The tribord border control device lets you perform two types of border spreading operation: - border spreading optimised for the environment complies with the EN 79 norm - maximum-yield border spreading The border system requires a V D power supply (cobo type socket) The power outlet contains a 7.5 A fuse. Normal spreading, green diode 4 Right border spreading, optimised for yield, the yellow diode flashes very slowly. Right border spreading, optimised for the environment, red diode flashes. NOTE: When you change the position of the chute (movement of the electrical actuator), one of the three diodes will flash. If there is a problem, all three will flash together rapidly. The device lets you revert to a manual border setting. You can continue working in manual mode if a problem occurs with the machine s or tractor s actuator or electronics. To do this, remove the connecting rod between the actuator and the chute and lock the chute in the required position using Ø 4 hair pin. HU D D A szegély beállítása a triborddal Állítsd be a megfelelő munkaszélességet, a SULKY tálcákkal! HATÁRSZÓRÁS TRIBORD-DAL Az első használat előtt ki kell választani az Ön munkaszélességének legjobban megfelelő tribord szórólapátot tanulmányozza a bal oldali táblázatot. BEMUTATÁS A Tribord szórásvezérlő rendszer kétféle határszórási művelet végrehajtását teszi lehetővé: - környezetbarát határszórást, az EN 79 szabványnak megfelelően vagy - maximális terméseredményt biztosító szórást A határszóró egységhez egy V-os egyenáram szükséges (cobo típusú dugaszalj) A dugaszalj 7.5 A-es biztosítékkal van ellátva. normál szórás, a zöld dióda folyamatosan ég. Nastavení okraje se zařízením Tribord Nastavte správně pracovní šířku s křížícími nádržemi SULKY. HNOJENÍ OKRAJE POMOÍ TRIBORD Před prvním použitím vyberte lopatku Tribord, která nejlépe odpovídá vaší pracovní šířce, viz tabulka na levé straně. PREZENTAE Systém tribord umožňuje dva typy hnojení okraje. Buď: - optimální hnojení z hlediska životního prostředí. Respektuje normu EN optimální hnojení z hlediska výnosu. Systém vyžaduje stejnoměrné napájení V (zásuvka cobo). Napájení je zajištěno pojistkou 7,5 A. Normální hnojení - zelená dioda. 4 4 jobboldali határszórás, optimalizált hozamért a sárga led nagyon lassan villog. È jobboldali határszórás, optimalizált a környezetért a piros led villog. FELJEGYZÉS: Amikor megváltoztatod a csúszda pozícióját (az elektromos henger mozgása), a három led közül az egyik villanni fog. Ha probléma van, akkor mind a három led, együtt gyorsan fog villogni. A rendszer megengedi neked, hogy visszatérj a kézi beállításhoz. Továbbra is dolgozhatsz kézi irányitású üzemmódban, ha valamilyen elektromos probléma lépne fel a traktor vagy a munkagép elektronikai részeiben. Menete, távolítsd el a csatlakozó rudat a munkahenger és a suber között, aztán a megfelelő pozicióban biztosíthatod a subert, egy Ø 4 mm biztosítószeggel. Hnojení pravého okraje, optimální výnos - žlutá dioda velmi pomalu bliká. Hnojení pravého okraje, optimální pro životní prostředí - červená dioda bliká. POZNÁMKA : Při změně pozice žlábku (přemístění elektrického zvedáku) - jedna ze tří diod bliká.v případě problému blikají všechny tři diody rychle. Přístroj umožňuje návrat na ruční nastavení okraj. Pokud se vyskytne na stroji nebo na traktoru problém na zvedáku nebo elektrickém systému, je možné pokračovat v práci pomocí ručního ovládání. K tomu je třeba odmontovat zvedák ze žlábku a zajistit žlábek v požadované pozici pomocí beta kolíku Ø 4. Z 6

66 Settings / Beállítások / Seřizování D B A L < m m 5 80cm 5 80cm -0% -0% -0% 540 rpm -5% -5% -5% -5% L < m > m L 5 80cm 5 80cm -0% 540 rpm 540 rpm 540 rpm 64

67 Settings / Beállítások / Seřizování GB D BORDER SPREADING ADJUSTMENT Your fertiliser spreader can be adjusted to two different modes for border spreading to optimize results. A Full width spreading: (green diode illuminated) PTO speed at 540 rpm and your application rate at 00%. Unless the settings table for the fertilizer used indicates 5 80cm in which case reduce the PTO speed by 0% (485 rpm). If the working width is GREATERTHANOREQUALTO M: B Border spreading optimised for the environment: (red diode illuminated) When spreading at the side of a road or river, for example, reduce your application rate by 5% on the border side and: If the working width is LESS THAN M: - activate the Tribord system and reduce the PTO speed by 0% (40 rpm). - activate the Tribord system and reduce the PTO speed by 0% (485 rpm). Unless the settings table for the fertilizer used indicates 5 80cm in which case, maintain the PTO speed at 540 rpm. HU D D A SZÉLEK SZÓRÁSÁNAK BEÁLLÍTÁSA Műtrágyaszóró berendezésével az alábbi különböző módokon terítheti el a műtrágyát és optimalizálhatja a terítést. A Szórás teljes szélességben: (a zöld LED világít) Az erőleadó tengely fordulatszáma 540 ford./perc, adagolás 00%. B SEŘÍZENÍ FUNKE HNOJENÍ OKRAJE Rozmetadlo hnojiva umožňuje různé způsoby hnojení a jejich optimalizaci: A Környezetvédelmi szélek: (a piros LED világít) Amikor a szórást például út vagy folyó mentén végzi, csökkentse a mennyiséget a szegély oldalán 5%-kal, és : Ha a művelési szélesség KISEBB MÉTERNÉL: - kapcsolja be a Tribord rendszert, és csökkentse az erőleadó tengely fordulatszámát 0%-kal (40 ford./percre). Rozmetání v plné šířce: (svítí zelená dioda) Režim přídavné převodovky nastaven na 540 ot/min a dávka na 00%. Kivéve, ha az alkalmazott műtrágya beállítási táblázata ezt mutatja: 5 80cm Ebben az esetben csökkentse az erőleadó tengely fordulatszámát 0%-kal (485 ford./percre. Ha a művelési szélesség NAGYOBB VAGY EGYENLŐ MÉTERREL: - Kapcsolja be a Tribord rendszert, és csökkentse az erőleadó tengely fordulatszámát 0%-kal (485 for./percre). Ha pedig az alkalmazott műtrágya beállítási táblázata ezt mutatja: 5 80cm ebben az esetben is tartsa az erőleadó tengely fordulatszámát 540 ford./perc értéken. Z S výjimkou případů, kdy tabulka pro nastavení použitého hnojiva udává : 5 80cm v tomto případě snižte režim přídavné převodovky o 0% (485 ot/min). V případě, že je pracovní šířka VĚTŠÍ NEŽ M: B Rozmetání při okraji s ohledem na životní prostředí: (svítí červená dioda) Během rozmetání při okraji silnice nebo řeky snižte dávku na straně okraje o 5 % a: V případě, že je pracovní šířka MENŠÍ NEŽ M: - Je třeba spustit systém Tribord a snížit režim přídavné převodovky o 0 % (40 ot/min). - Je třeba spustit systém Tribord a snížit režim přídavné převodovky o 0 % (485 ot/min). Vyjma případů, kdy tabulka pro nastavení použitého hnojiva udává : 5 80cm zachovejte odběr hnací síly 540 ot/min. v tomto případě 65

68 Settings / Beállítások / Seřizování D B A L < m m 5 80cm 5 80cm -0% -0% -0% 540 rpm -5% -5% -5% -5% L < m > m L 5 80cm 5 80cm -0% 540 rpm 540 rpm 540 rpm 66

69 Settings / Beállítások / Seřizování GB D Yield border speading: (yellow diode lit up) If the working width is LESS THAN M: - activate the Tribord system and reduce the PTO speed by 0% (485 rpm). Unless the settings table for the fertilizer used indicates 5 And if the settings table for the fertilizer used indicates 5 80cm in this case, maintain the PTO speed at 540 rpm. NOTE: Use the SULKY slide rule (see section on Modifying the rate ). 80cm in which case, maintain the PTO speed at 540 rpm. Border spreading for optimising yields is intended for border spreading adjacent to a neighbouring cultivated field. If the working width is GREATER THAN OR EQUAL TO M: - activate the Tribord system and keep the PTO speed at 540 rpm. HU D Termőföldszegély: (a sárga LED világít) Ha pedig az alkalmazott műtrágya beállítási táblázata ezt mutatja: Ha a művelési szélesség KISEBB MÉTERNÉL: - kapcsolja be a Tribord rendszert, és csökkentse az erőleadó tengely fordulatszámát 0%-kal (485 ford./percre), kivéve, ha az alkalmazott műtrágya beállítási táblázata ezt mutatja: 5 80cm Ebben az eset ben tartsa az erőleadó tengely fordulatszámát 540 ford./perc értéken. 80cm ebben az esetben is tartsa az erőleadó tengely fordulatszámát 540 ford./perc értéken. MEGJEGYZÉS: 5 Használja segítségül a Sulky mércét. (lásd az "Adagolás szabályozása" fejezetet). A termőföldszegély egy művelt földterülettel szomszédos szegély. Ha a művelési szélesség NAGYOBB VAGY EGYENLŐ MÉTERREL: - Kapcsolja be a Tribord rendszert, és az erőleadó tengely fordulatszáma maradjon 540 ford./perc értéken. Z D Optimální hnojení z hlediska výnosu (svítí žlutá dioda) Vyjma případů, kdy tabulka pro nastavení použitého hnojiva udává 5 V případě, že je pracovní šířka MENŠÍ NEŽ M: - Je třeba spustit systém Tribord a snížit režim přídavné převodovky o 0 % (485 ot/min). 80cm v tomto případě zachovejte odběr hnací síly 540 ot/min. Vyjma případů, kdy tabulka pro nastavení použitého hnojiva udává v tomto případě zachovejte odběr hnací síly 540 ot/min. 5 80cm POZNÁMKA: Použijte pravítko Sulky. (viz kapitola Modulace dávky ). Hnojení okraje s optimálním výnosem se používá pro parcely, které přímo sousedí s jinými obdělanými parcelami. V případě, že je pracovní šířka VĚTŠÍ NEBO ROVNA M: - Je třeba spustit systém Tribord a zachovat odběr hnací síly 540 ot/min. 67

70 Settings / Beállítások / Seřizování E / 50m 5m 0 m 50m a a 0m / L 68

71 Settings / Beállítások / Seřizování GB E Environmental border optimisation with the tribord PERFORMING THE TEST: Place the trays as shown in the drawing and refer to table for the correct inter-tray distances. Start spreading 0 metres before the trays. Only stop spreading once 50 m after the trays. Resume spreading on the following tramline corresponding to your working width. Working width 9m 8m m 6m a m m HU E A környezeti szegély optimalizálása a triborddal A TESZT VÉGREHAJTÁSA: Helyezze el a tálcákat a rajzon látható módon, és a táblázat szerinti távolságokra egymástól. Indítsa el a műtrágyaszórót 0 méterrel előtte a tartályok. sak a tálcák után 50 m-rel fejezze be a szórást. Ismételje meg a szórást a megfelelő művelési szélességgel. Munka szélesség 9m 8m m 6m a m m Z E Optimalizace okraje se zařízením Tribord z hlediska životního prostředí PROVEDENÍ ZKOUŠKY: Rozmístěte nádoby podle nákresu a upravte vzdálenosti mezi nimi podle tabulky: Uveďte rozmetadlo do chodu 0 m před nádobami. Zastavte rozmetání až minimálně 50m za nádobami. Projet zpět dráhou odpovídající vaší pracovní šířce. Pracovní šířka 9m 8m m 6m a m m 69

72 Settings / Beállítások / Seřizování A 4 00% 5% 0 00% 50% + 4 < 5% x and/i/и > 50% x OK 0 B -0% 4 00% 5% > 5% x -0% 4 00% < 5% x 5% 0 00% 50% and/i/и < 50% x +0% 0 70

73 Settings / Beállítások / Seřizování GB E TEST ANALYSIS: NB : Border spreading cannot be set unless normal in-field spreading has been set beforehand A GOOD SPREADING FOR ENVIRONMENTAL BORDERS: The amount in trays and 4 should not be over 5% of the normal rate (tray ) And the amount trays, and 4 should be over half the normal rate (tray ) B TOO MUH FERTILISER ON THE BORDER The amount in trays and 4 represents + 5% of the normal rate (tray ) - Reduce the PTO speed by 0% then check again. - If it is still too high, reduce the rate on the border side by 0%. (see section on Rate modulation ) NOT ENOUGH FERTILISER ON THE BORDER The amount in trays, and 4 represents less than 50% of the normal rate (tray ). For working widths LESS THAN M: If the application rate is not high enough, - increase the setting of the right hand chute by 0 points For working widths GREATER THAN OR EQUAL TO M: If the application rate is not high enough, - increase the speed of the PTO by 0%. HU E TESZTELEMZÉS: MEGJEGYZÉS: A határszórás csak a normál szórási mód beállítását követően állítható be! A B MEGFELELŐ KÖRNYEZETI SZÓRÁSEREDMÉNY HATÁRSZÓRÁSNÁL: A és 4 tálcában lévő mennyiség nem haladhatja meg 5%-kal nagyobb mértékben a normál mennyiséget ( tálca) és a, és 4 tálca mennyiségének a normál mennyiség fele ( tálca) felett kell lennie. TÚL SOK MŰTRÁGYA A HATÁRON A és 4 tálca mennyisége 5%-kal haladja meg a normál mennyiséget( tálca) - sökkentse az erőátviteli tengely sebességét további 0%-kal, majd ellenőrizze ismét. - Ha az adag még mindig túl nagy, csökkentse a mennyiséget a szegély oldalán 0%-kal. (lásd az "Adagolás szabályozása" fejezetet). NINS ELEGENDŐ MŰTRÁGYA A HATÁRON A, és 4 tálca mennyisége kisebb, mint a normál mennyiség ( tálca) 50%-a. MÉTERNÉL KISEBB művelési szélesség esetén: Ha az adag nem túl jelentős, - növelje meg a jobb oldali szemcsevezető csatorna beállítását 0 ponttal MÉTERNÉL NAGYOBB, VAGY AZZAL EGYENLŐ művelési szélesség esetén: Ha az adag nem túl jelentős, - növelje meg az erőleadó tengely fordulatszámát 0%-kal. E ANALÝZA ZKOUŠKY POZNÁMKA: Hnojení okraje může být nastaveno jen po předchozím seřízení normálního hnojení. A B SPRÁVNÉ HNOJENÍ S OHLEDEM NA ŽIVOTNÍ PROSTŘEDÍ: Nádrže a 4 nemají dohromady obsahovat více než 5% normální dávky (nádrž ), nádrže, a 4 mají dohromady obsahovat více než polovinu normální dávky (nádrž ). PŘÍLIŠ MNOHO HNOJIVA U OKRAJE Společný obsah nádob a 4 představuje víc než 5% normální dávky (nádoba ). - Snižte rychlost přídavné převodovky o dalších 0% a znovu zkontrolujte. - Pokud je dávka ještě stále příliš silná, snižte dávku na straně okraje o 0%. (viz kapitola Modulace dávky ). - Pokud je dávka stále příliš silná, zopakujte operaci. NEDOSTATEK HNOJIVA U OKRAJE Společný obsah nádob, a 4 představuje méně než 50% normální dávky (nádoba ). Pokud je pracovní šířka MENŠÍ NEŽ M: Není-li dávka dostatečná, - zvyšte nastavení žlábku na pravé straně o 0 stupňů. Pokud je pracovní šířka M NEBO VĚTŠÍ: Není-li dávka dostatečná, - zvyšte režim přídavné převodovky o 0%. Z 7

74 Settings / Beállítások / Seřizování F -0% -0% L= 4m 7

75 Settings / Beállítások / Seřizování GB F Border setting with the ecobord vane For machines that are not equipped with the tribord. Border spreading with the environmental optimisation ecobord. Border spreading system following the right hand tramline. - Fit the ecobord on the long spreading vane. - Reduce the rate by 0%. - PTO: -0% reduction in engine speed by around 0% - Do not forget to remove the ecobord after use and return to the basic settings. - Spread the right hand border. HU F A szegély beállítása Ecobord szórólapáttal A TRIBORDDAL FEL NEM SZERELT GÉPEK ESETÉBEN. Szegély-szórás écobord-dal környezeti optimalizálás. - Használat után ne felejtse el behúzni az écobord-ot, és visszatenni az alap-szabályozókat. Szegély-szórási rendszer a jobb oldali haladási nyomvonal mentén. - Szerelje fel az écobord-ot a hosszú szórólapátra. - sökkentse a teljesítményt 0%-kal. - PTS: -0% a motor középsebességének csökkentése körülbelül -0% - Jobb oldali szegélyszórás. Z F Nastavení okraje s lopatkou Ecobord PRO STROJE BEZ ZAŘÍZENÍ TRIBORD. Rozmetání na okraji se zařízením écobord, optimalizace z hlediska životního prostředí. - Po skončení nezapomeňte écobord odstranit a nastavit na původní seřízení. Systém rozmetání na okraji při sledování dráhy tramline na pravé straně. - Namontujte écobord na dlouhou rozmetací lopatku. - Snižte průtok o 0%. - Přídavná převodovka: -0% Snížení režimu motoru přibližně o -0% - Rozmetání na pravém okraji. 7

76 Maintenance / Karbantartás / Údržba A 4 5 The lifetime and the good working order of your machine depend essentially on the attention paid to it. arry out the spraying operation in a wellventilated room, or preferably outdoors. Gépének élettartama és megfelelő működőképessége jelentős mértékben a gép ápolásától és karbantartásától függ! A szórási műveletet jól szellőztetett helyiségben, vagy a szabadban végezze el! Životnost a správné fungování stroje závisí z velké části na tom, jak se o něj budete starat. Postřiky provádějte v dobře větraných místnostech nebo nejlépe venku. 74

77 Maintenance / Karbantartás / Údržba A A A Safety Any intervention on the spreader must be carried out by someone familiar with the operation manual. - For washing and maintenance operations, always wear protecting gloves and glasses. Washing must be performed on a special washing area designed for waste water collection. Used parts/components must be returned to your distributor to be recycled. Washing a) Before startup A fertilizer spreader is the farming equipment whose regular maintenance is most crucial, because of treacherous operating conditions: hemical aggression: phosphoric acid, nitrogen. Mechanical aggression: abrasion, impact of fertilizer. We recommend that you protect all metal parts by spraying special protective oil on you new spreader. Biztonság A műtrágyaszórón, bármilyen beavatkozást csak olyan személy végezzen, aki jól ismeri az üzemeltetési útmutatót! - Mosáshoz és a karbantartási műveletekhez mindig viseljen védőkesztyűt és szemüveget! A mosást csak szennyvízgyűjtővel ellátott területen szabad végezni! Az elkopott alkatrészeket/elemeket vissza kell juttatni kereskedőjéhez újra feldolgozásra! Mosás a) Üzembe helyezés előtt A műtrágyaszóró az erőteljes üzemeltetési körülmények miatt olyan mezőgazdasági berendezés, amelynek a rendszeres karbantartása rendkívül fontos: Vegyi terhelések : foszforsav, nitrogén. Mechanikai terhelések: Bezpečnost Veškeré práce na rozmetadle mají být prováděny personálem, který je dobře seznámen s uživatelským manuálem a stroj musí být vypnutý. - Při umývání a údržbě používejte ochranné rukavice a brýle. Umývání provádějte na místech k tomu určených a vybavených pro rekuperaci odpadních vod. Použité díly vraťte do prodejny, kde budou recyklovány. Umývání a) Před použitím kopás, műtrágyaszemcsék felütköző hatása. Azt ajánljuk, hogy új szórógépének minden fém alkatrészét szórással felvitt speciális védőolajjal védje! Rozmetadlo hnojiva je zemědělský stroj a pravidelná údržba je nezbytná, neboť je vystaven velmi silným nepříznivým vlivům: hemické : kyselina fosforečná, dusík Mechanické: obrušování, dopad hnojiva. Doporučujeme zajistit ochranu metalických částí pomocí speciálního, biologicky rozložitelného ochranného oleje, který se nastříká na nový stroj. b) After each spreading application Wash your spreader with non-pressurized water after each use. 4 5 Inside of the hopper. hutes. Spreading discs, over and underneath. Under the hopper and inside the A-frame. Under the main support and on the gearboxes. c) Before storage - Wash your spreader with non-pressurized water. - Let it drip dry and make sure no fertilizer remains on it. - Spray special oil over the entire spreader. - Grease. - Store the spreader on its parking supports in a dry place on hard ground (concrete) and with the hydraulic cylinder rods fully retracted. Note: Any scratch on the metal parts must be sanded and treated with anti-rust compound: Tye Zinc Alu SULKY (anti-rust and paint are available from your SULKY dealer) HU b) Minden szórás után Minden használat után mossa át szórógépét nyomásmentes vízzel! 4 5 A tartály belsejét. A surrantókat. A szórótárcsákat fölül és alul. A tartály alatt és a kapcsolókeretet. A tartógerenda alatt és a szöghajtóművön. c) Tárolás előtt - Nyomásmentes vízzel mossa le szórógépét! - Engedje leszáradni, és minden esetleges műtrágya maradványt távolítson el belsejéből! - Permetezz olajat a szóró teljes felületére! - Kenje meg a szükséges helyeket! - A szóróegységet a kitámasztókon tárolja, száraz helyen és kemény talajon (beton). A hidraulika munkahengerek szárainak teljesen behúzott állapotban kell lenniük. Megjegyzés: A fém alkatrészek karcolódásait le kell csiszolni és rozsdavédő szerrel kezelni: Tye Zinc Alu SULKY (Rozsdavédő szerek és festékek, lakkok SULKY kereskedőjétől szerezhetők be)! b) Po každém hnojení Po každém použití umyjte rozmetadlo vodou bez použití tlaku: Uvnitř násypníku. Žlábky. Lamely shora i zdola. 4 Pod násypníkem a v trojúhelníku závěsu. 5 Pod nosníkem a na posouvačích úhlu. c) Před uskladněním - Umyjte rozmetadlo vodou bez použití tlaku. - Nechejte uschnout a ujistěte se, že v něm nejsou zbytky hnojiva. - Nastříkejte speciální ochranný olej na celé rozmetadlo. - Namažte. - Rozmetadlo skladujte na podpěrách na suchém místě a na pevném podkladu (beton). Hydraulické zvedáky mají mít tyč zcela zasunutou. Poznámka: Všechny rýhy na metalických částech musí být přebroušeny a ošetřeny proti korozi: přípravek Tye Zinc Alu SULKY (přípravek proti korozi a barva jsou k dispozici u vašeho prodejce SULKY) GB Z 75

78 Maintenance / Karbantartás / Údržba B 6 h 8 h 8 h 4 8 h Long, trouble-free service depends essentially on the care you take with your machine. Greased right-angled gearbox (maintenancefree). A hosszú, hibamentes működés jelentős mértékben az Ön gondos gépápolási és karbantartási tevékenységétől függ! Élettartam kenésű szöghajtómű (karbantartásmentes)! Životnost a správné fungování stroje závisí z velké části na tom, jak se o něj budete starat. Namazané převody posouvačů úhlu bez údržby. 76

79 Maintenance / Karbantartás / Údržba GB B Lubrication a) Power take-off Follow the maintenance instructions provided with the power take-off. See diagram for lubrication points. b) Mechanism - Grease the moving parts with a brush before storage. - Grease points 4 every 8 hours. c) Angle take-off Angle take-offs are maintenance-free except for outside cleaning. They operate with MARSON 00-type grease HU B Kenés a) Erőleadó tengely Kövesse az erőleadó tengellyel együtt szállított karbantartási útmutatót! Lásd az for lubrication points. b) Mechanizmus - Tárolás előtt zsírozza be ecsettel a mozgó alkatrészeket! - Minden 8 óra üzemidő után zsírozza meg a 4 pontokat! c) Szöghajtás A szöghajtás karbantartásmentes, kivéve a külső tisztítást! A szöghajtómű MARSON 00 zsírfajtával működik! Z B Mazání a) Přídavná převodovka Postupujte podle pokynů pro údržbu pro přídavnou převodovku přiloženy. Viz schéma pro místa k namazání. b) Mechanizmus - VPřed uskladněním namažte mobilní části pomocí štětce. - Namažte 4 místa každých 8 hodin. c) Posouvač úhlu Posouvače úhlu nevyžadují údržbu, pouze čištění vnějších částí. Používá se mazivo typ MARSON

80 Maintenance / Karbantartás / Údržba Excessive vane wear affects the spreading quality. When ripples appear in the bottom of the vanes, they need to be replaced. A túlzott lapátkopás befolyásolja a szórás minőségét! Ha kiverődések jelennek meg a lapátok alján, akkor ki kell cserélni őket! Silné opotřebení lopatky ovlivňuje kvalitu hnojení. Jakmile je patrné zvlnění uvnitř lopatek, je třeba je vyměnit. 78

81 Maintenance / Karbantartás / Údržba GB hecks a) hecks - Within the first operating hours, check the tightness of the main nuts: Spreading vanes Spreading discs Agitators - Before storage, check the condition of wearing parts. b) Replacing wearing parts - heck the agitator tine Wear and position (see section on alibration check ). - heck wear on spreading vanes. When waves are visible at the end of the vanes, they must be replaced. WHEN REPLAING VANES : Note: - Make sure you have the right set, by checking the markings on the top of the vane. - heck the vane fitting direction in relation to the disc rotating direction. Replace stainless steel nuts and bolts at each vane replacement. - Properly tighten the nuts. - Fit the counter-weights for all vane sets. Please consult the vane instructions for details on all the sets of vanes. Ellenőrzés LAPÁTSEREKOR: HU a) Ellenőrzés - Az első üzemórákban ellenőrizd a legfontosabb anyák meghúzottságát: a szórólapátokon a szórótárcsákon a keverőkön - Tárolás előtt ellenőrizze a kopó alkatrészek állapotát! b) Kopó alkatrészek cseréje - Ellenőrizd a boltozódás gátló rugókat Kopás és beállítás (lásd a Kalibráció ellenőrzés pontot). - Ellenőrizd a szórólapátok kopását. - A lapátok tetején lévő jelölések ellenőrzésével győződj meg arról, hogy a megfelelő lapátkészletet szerezted be! - Ellenőrizd a lapát szerelési irányát a tárcsa forgásiránya vonatkozásában! Megjegyzés: Minden lapátcserekor egyúttal cserélje ki a rozsdamentes acél csavarokat és anyákat is! - Megfelelően húzza meg az anyákat! - Szerelje fel a csoroszlyákat az összes lapátra. A lapátok útmutatójában megtalálható az összes lapát. - Ha boltozódások jelennek meg a szórólapátok alján, akkor azokat ki kell cserélni. Z Ověřování a) Ověřování - V prvních hodinách používání zkontrolujte utažení hlavních matic: Lopatky Lamely Mísidla - Před uskladněním prověřte stav opotřebovatelných dílů. b) Výměna opotřebovatelných dílů - Zkontrolujte ozubení mísidla Opotřebení a poloha (viz kapitola Kontrola kalibrování ). - Zkontrolujte opotřebení lopatek. Jakmile je viditelné zvlnění je vyměnit. VÝMĚNA LOPATEK : na dně lopatek, je třeba - Ověřte, že máte správnou sadu, viz označení na povrchu lopatky. - Ověřte směr montáže lopatek vzhledem ke směru otáčení lamel. Poznámka: Při každé výměně sady lopatek vyměňte současně šrouby a nerezové matice. - Utáhněte správně matice. - Namontujte protiváhy pro všechny sady lopatek. Pro všechny sady lopatek konzultujte příslušný návod. 79

82 Maintenance / Karbantartás / Údržba D /0 = 6 mm 0/0... = 6 mm The X6 70 is factorycalibrated and inspected. Only intervene if the flow rate irregularity is significant. A X6 gyárilag kalibrált és ellenőrzött! sak akkor avatkozz közbe, ha jelentősen egyenetlen a szórásmennyiség! Stroj X6 je seřízen a zkontrolován ve výrobním závodě. Zasahujte jen v případě podstatné nepřesnosti průtoku. 80

83 Maintenance / Karbantartás / Údržba D alibration check a) Raste calibration check - If you notice a difference in rate between the right-hand and left-hand side whilst spreading, check the following two calibrations: alibration of regulators 0/0... The space 4 between the end of the regulator and the shutter should be 6 mm, to adjust it, turn the screw (this distance need not be exactly 6 mm, what is important is that the measurement is the same for both regulators, e.g.: 7 mm) GB - The sweep should be symmetrical over the outlet. If required, loosen the holbus bolts adjust the agitator with. and... 0/0 The space 4 between the end of the regulator and the shutter should be 6 mm, to adjust it, turn the screw (this distance need not be exactly 6 mm, what is important is that the measurement is the same for both regulators, e.g.: 7 mm) HU D Kalibrálás ellenőrzése a) A mennyiség kalibrálásának ellenőrzése - Ha különbséget észlel a bal oldali és jobb oldali mennyiségek között a szórás közben, ellenőrizze az alábbi két kalibrálást: A szabályozók kalibrálása - A pásztázásnak szimmetrikusnak kell lennie a mennyiséget szabályozó nyílásra. Oldja ki a hatlapú süllyesztett fejű csavart és állítsa be a csavarral a pásztázást. 0/0... A szabályozó tüskék és a csappantyú közötti 4 távolságnak 6 mm-nek kell lennie, ennek beállításához a csavaron kell állítani (ez a távolság nem lehet pontosan 6 mm, a legfontosabb az, hogy a két szabályozónál mért értékek azonosak legyenek). példa: 7 mm.... 0/0 A szabályozó tüskék és a csappantyú közötti 4 távolságnak 6 mm-nek kell lennie, ennek beállításához a csavaron kell állítani (ez a távolság nem lehet pontosan 6 mm, a legfontosabb az, hogy a két szabályozónál mért értékek azonosak legyenek). példa: 7 mm. Z D Kontrola kalibrování a) Kontrola nastavení průtoku - Pokud zjistíte během hnojení rozdíl průtoku mezi pravou a levou stranou, zkontrolujte tato nastavení: 0/0... Vzdálenost 4 mezi ramenem regulátoru a poklopem má být 6 mm. Pro její nastavení použijte šroub (tato vzdálenost nemusí být přesně 6 mm, důležité je, aby byla pro oba regulátory stejná). Příklad : 7 mm Seřízení regulátoru - Proplachování má být symetrické v místě průtokového otvoru. Uvolněte šestihranný šroub a seřiďte šroubem proplachování.... 0/0 Vzdálenost 4 mezi ramenem regulátoru a poklopem má být 6 mm. Pro její nastavení použijte šroub (tato vzdálenost nemusí být přesně 6 mm, důležité je, aby byla pro oba regulátory stejná). Příklad : 7 mm 8

84 Maintenance / Karbantartás / Údržba D 49 Ø 5mm 4 Do not adjust the distributor unless the tractor is switched off with the ignition key removed. Ne végezzen állítást a szóró berendezésen, amíg a traktort le nem állította, és a gyújtáskulcsot ki nem vette Neprovádějte žádný zásah na rozmetadle, pokud není motor traktoru zastaven. 8

85 Maintenance / Karbantartás / Údržba GB D Shutter calibration - Having calibrated the agitators, if a difference in the rate between one side and the other is still noticed, proceed as follows: Set the rate lever to 49. Open the shutter. b) Width calibration check SPREADING HUTES : - If you observe a significant lack of symmetry in spreading in relation to the centre of the machine, please check the following calibrations. The problem should be checked with vanes in good condition and using overlap trays. The size of the opening should be the same on the right-hand and left-hand shutter (5 mm). If this is not the case, adjust the position of the marker on the lever. The size may be 6 mm, for instance; it is more important that both sides are identical. - Position the tip of the chute 4 above the centre of the spreading disc. - The setting should be 7; if this is not the case, adjust the setting on the lever. - Secure the graduated quadrant. alibrate the right-hand and left-hand chutes. HU D A résadagoló kalibrálása - Ha a boltozódás gátló kalibrálása után még szórásmennyiség eltérést észlel a jobb és bal oldal között, a következőképpen járj el: Állítsd a szórásmennyiség jelzést 49-re. Nyissa ki a résadagolót! A nyílás méretének azonosnak kell lennie a baloldali és a jobboldali résadagolón (5 mm). Ha nem ez a helyzet, akkor módosítsa a karon a jelölés helyzetét. A nyílás mérete lehet például 6 mm is; sokkal fontosabb az, hogy mindkét oldalon azonos méretű legyen. b) A szélesség kalibrálás ellenőrzése SZÓRÓ SURRANTÓK : - Ha a gépközéphez képest jelentős szimmetria eltérést tapasztalna a szórásmennyiségben, kérjük ellenőrizze a következő kalibrálásokat. A problémát jó állapotú lapátokkal és fedett teknőkkel kell ellenőrizni. - A 4 surrantó csúcsát helyezze a szórótárcsa közepe fölé. - A beállításnak 7-nek kell lennie; ha nem ez a helyzet, akkor módosítsa a beállítást a karon. - Rögzítse a skálát. Kalibráld a jobb- és baloldali surrantókat! Z D Nastavení poklopu - Pokud i po seřízení mísidel stále shledáte rozdíl mezi průtokem obou stran, proveďte následující: Nastavte značku průtoku na 49. Otevřete poklop. b) Kontrola nastavení šířky ŽLÁBKY : - Pokud zjistíte významnou asymetrii hnojení vzhledem ke středu stroje, zkontrolujte následující nastavení. Problém má být pozorován s lopatkami v dobrém stavu a kontrolován pomocí krycích nádrží. Měli byste mít stejnou kótu pro pravý a levý poklop (5 mm). Pokud tomu tak není, upravte pozici značky. Kóta může být např. 6 mm, nejdůležitější je, aby byly obě strany stejné. - Umístěte špici žlábku 4 nad střed lamely. - Nastavení má být 7, pokud tomu tak není, seřiďte značku na páce. - Zafixujte nastavenou oblast. Seřiďte pravý a levý žlábek. 8

86 Fitting the accessories / Tartozékok szerelése / Montáž vybavení A Follow the fitting instructions. Do not adjust the distributor unless the tractor is switched off with the ignition key removed. Kövesse a szerelési utasításokat! Ne végezzen addig beállítást a szóró berendezésen, amíg a traktormotort le nem állította és a gyújtáskulcsot ki nem vette! Dodržujte návod pro montáž. Neprovádějte žádný zásah na rozmetadle, pokud není motor traktoru zastaven. 84

87 Fitting the accessories / Tartozékok szerelése / Montáž vybavení GB A Anti-compaction baffle OPTIONAL FOR: FITTING: Ammonium sulphate Damp powdery fertilizers Ray Grass, etc. - Tractor engine switched off. - Open the sieves. - Position the baffle against the bottom side of the sieve and centre it in relation to the bottom of the hopper. - Pass the mounting plates through the mesh. - Add washers and fasten. - lose the sieves. HU A Tömörödés gátló lemez OPIONÁLISAN: Ammóniumszulfát Nedves porműtrágyák Ray Grass, stb. számára SZERELÉS: - Állítsd le a traktort! - Nyisd ki a rostát! - Helyezd a lemezt a rosta alsó oldalára és központosítsa a tartály aljához! - Bújtasd át a szerelőlemezeket a rosta lyukain! - Helyezd fel az alátéteket és végezze el a rögzítést! - Zárd be a rostákat! Z 4 A Kryt proti pěchování VHODNÉ PRO : MONTÁŽ: Síran čpavkový, Vlhké prašné hnojivo Ray grass atd. - Motor traktoru je vypnutý. - Otevřete sítka. - Umístěte kryt na spodní část sítka a vycentrujte vzhledem ke dnu sítka. - Protáhněte fixační destičky mřížkou. - Přidejte podložky a upevněte. - Zavřete sítka. 85

88 Fitting the accessories / Tartozékok szerelése / Montáž vybavení B Follow the fitting instructions. Do not adjust the distributor unless the tractor is switched off with the ignition key removed. Kövesse a szerelési utasításokat! Ne végezzen addig beállítást a szóró-berendezésen, amíg a traktormotort le nem állította és a gyújtáskulcsot ki nem vette! Dodržujte návod pro montáž. Neprovádějte žádný zásah na rozmetadle, pokud není motor traktoru zastaven. 86

89 Fitting the accessories / Tartozékok szerelése / Montáž vybavení GB B Hopper cover See the fitting instructions supplied with the kit. HU B Tartály fedél Lásd a készlettel együtt szállított szerelési útmutatót! Z 4 B Plachta Viz návod pro montáž dodaný se sadou. 87

90 Fitting the accessories / Tartozékok szerelése / Montáž vybavení D Follow the fitting instructions. Do not adjust the distributor unless the tractor is switched off with the ignition key removed. Kövesse a szerelési utasításokat! Ne végezzen addig beállítást a szóró-berendezésen, amíg a traktormotort le nem állította és a gyújtáskulcsot ki nem vette! Dodržujte návod pro montáž. Neprovádějte žádný zásah na rozmetadle, pokud není motor traktoru zastaven. 88

91 Fitting the accessories / Tartozékok szerelése / Montáž vybavení GB Vision WPB/DPB (option) Electronic device for rate proportional to forward speed and modulation. See the user instructions supplied. D Télé-space telescopic PTO shaft (option) Makes hitching up to tractor easier. Refer to the fitting instructions included with the PTO shaft. HU Vision WPB/DPB (opció) Elektronikus készülék a szórásmennyiség-változás a menetsebesség és a szórásmennyiség-változás függvényében történő szabályozására! Lásd a géppel együtt szállított felhasználói útmutatót! D Télé-space kardántengely Könnyű szerelhetőség! Lásd a kardántengelyt is tartalmazó szerelési útmutatót. Z 4 Vision WPB/DPB (lze objednat) Elektronický systém pro nastavení poměrného průtoku vzhledem k pojezdu a modulace průtoku. Viz přiložený uživatelský manuál. D Teleskopický kardan Télé-space (lze objednat) Usnadňuje připojení závěsu. Viz návod přiložený s kardanem. 89

92 Fitting the accessories / Tartozékok szerelése / Montáž vybavení E F G 4 90

93 Fitting the accessories / Tartozékok szerelése / Montáž vybavení GB E Parking wheel G Rung - Fit as shown in the diagram. - Fit as shown in the photos 4 THE WHEELS HAVE TWO POSITIONS Storage position (as shown in the photo) Spreading positions - Use the wheels only when the hopper is empty. H Hopper extension - See the instructions supplied with the kit. F Mud guard - Fit as shown in the photos - See the instructions supplied with the kit. HU E Leállító görgő G Lépcső - Végezze el az összeszerelést a vázlatrajz szerint. - Végezze el az összeszerelést a fotók 4 szerint. A GÖRGŐKNEK KÉT ÁLLÁSUK VAN Leállító állás (a fotón) Szóró állás H Magasítás - A görgőket csak üres tartállyal használja! - Lásd a készlethez mellékelt utasítást. F Sárvédő - Végezze el az összeszerelést a fotók szerint. - Lásd a készlethez mellékelt utasítást. Z 4 E Parkovací kolečka G Schodek - Proveďte montáž podle uvedeného schématu. - Proveďte montáž podle fotografií 4. KOLEČKA MAJÍ DVĚ POZIE Pozice pro uskladnění (viz foto) Pozice rozmetání - Kolečka používejte pouze s prázdným násypníkem. H Nástavec - Viz návod dodaný se sadou. F Ochrana proti blátu - Proveďte montáž podle fotografií. - Viz návod dodaný se sadou. 9

94 Fitting the accessories / Tartozékok szerelése / Montáž vybavení I 9

95 Fitting the accessories / Tartozékok szerelése / Montáž vybavení GB I Safety bar It is essential that the safety bars are fitted to the machine. HU I Biztonsági borda A biztonsági bordákat feltétlenül fel kell szerelni a gépre. Z 4 I Ochranný obloukový kryt Na stroji musí být nainstalovány ochranné oblouky. 9

96 Specifications / Specifikációk / Technické údaje HARGE UTILE MAX : MAX NUTZLAST : MAX PAYLOAD : MAX INHOUD : MAX NYTTELAST : 000 Kg t/mn r/mn 540 u/mn Warning notices relating to safety are affixed to your machine. Their aim is to contribute to your safety and to the safety of others. Know their contents and check their location. Review the safety notices as well as the instructions contained in this operating manual. If any safety notices become illegible or lost they should be immediately replaced. A biztonságra vonatkozó figyelmeztető megjegyzések az Ön gépén olvashatók! Ezek célja az, hogy hozzájáruljanak az Ön és mások biztonságához! Ismerkedjen meg tartalmukkal és ellenőrizze helyüket! Tekintse át a biztonsági megjegyzéseket, valamint ennek a kezelési útmutatónak az utasításait! Ha bármely biztonsági megjegyzés érvénytelenné válik, vagy elveszik, azonnal pótolni kell! Na stroji jsou umístěny nálepky s bezpečnostními instrukcemi. Jejich cílem je zvýšit vaši bezpečnost a bezpečnost ostatních. Přečtěte si je a pravidelně kontrolujte jejich umístění. Proberte tyto nalepené instrukce a instrukce uvedené v návodu s operátorem stroje. Udržujte nálepky čisté a čitelné. V případě jejich znehodnoceni je vyměňte. 94
