Beépíthetô készülék újdonságok ôsz

Átírás

1 Beépíthetô készülék újdonságok 2012 ôsz

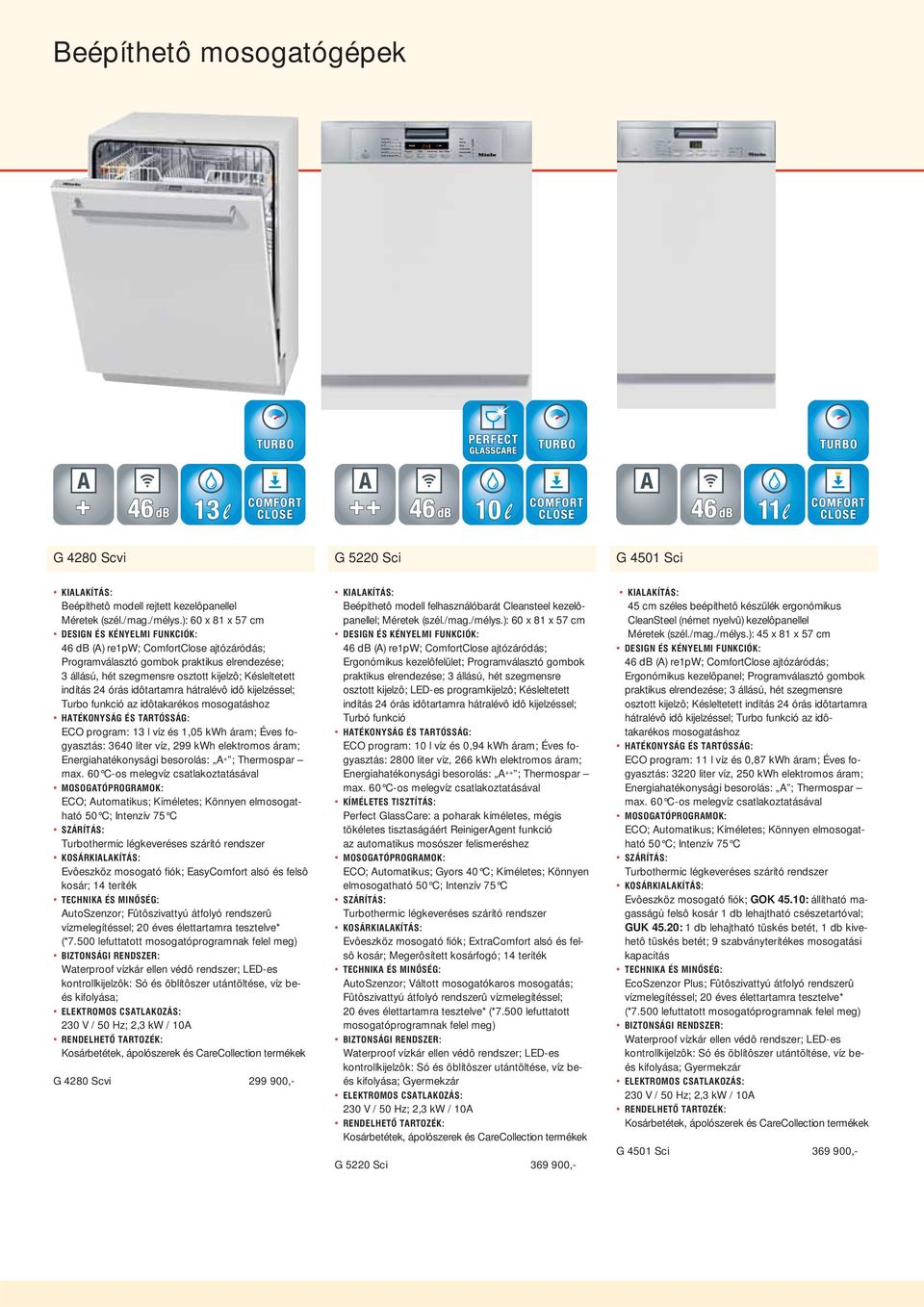

2 Beépíthetô mosogatógépek t. G 4280 Scvi G 5220 Sci G 4501 Sci KIALAKÍTÁS: Beépíthetô modell rejtett kezelôpanellel Méretek (szél./mag./mélys.): 60 x 81 x 57 cm DESIGN ÉS KÉNYELMI FUNKCIÓK: 46 db (A) re1pw; ComfortClose ajtózáródás; Programválasztó gombok praktikus elrendezése; 3 állású, hét szegmensre osztott kijelzô; Késleltetett indítás 24 órás idôtartamra hátralévô idô kijelzéssel; Turbo funkció az idôtakarékos mosogatáshoz HATÉKONYSÁG ÉS TARTÓSSÁG: ECO program: 13 l víz és 1,05 kwh áram; Éves fogyasztás: 3640 liter víz, 299 kwh elektromos áram; Energiahatékonysági besorolás: A+ ; Thermospar max. 60 C-os melegvíz csatlakoztatásával MOSOGATÓPROGRAMOK: ECO; Automatikus; Kíméletes; Könnyen elmosogatható 50 C; Intenzív 75 C SZÁRÍTÁS: Turbothermic légkeveréses szárító rendszer KOSÁRKIALAKÍTÁS: Evôeszköz mosogató fiók; EasyComfort alsó és felsô kosár; 14 teríték TECHNIKA ÉS MINÔSÉG: AutoSzenzor; Fûtôszivattyú átfolyó rendszerû vízmelegítéssel; 20 éves élettartamra tesztelve* (*7.500 lefuttatott mosogatóprogramnak felel meg) BIZTONSÁGI RENDSZER: Waterproof vízkár ellen védô rendszer; LED-es kontrollkijelzôk: Só és öblítôszer utántöltése, víz beés kifolyása; ELEKTROMOS CSATLAKOZÁS: 230 V / 50 Hz; 2,3 kw / 10A RENDELHETÔ TARTOZÉK: Kosárbetétek, ápolószerek és CareCollection termékek KIALAKÍTÁS: Beépíthetô modell felhasználóbarát Cleansteel kezelôpanellel; Méretek (szél./mag./mélys.): 60 x 81 x 57 cm DESIGN ÉS KÉNYELMI FUNKCIÓK: 46 db (A) re1pw; ComfortClose ajtózáródás; Ergonómikus kezelôfelület; Programválasztó gombok praktikus elrendezése; 3 állású, hét szegmensre osztott kijelzô; LED-es programkijelzô; Késleltetett indítás 24 órás idôtartamra hátralévô idô kijelzéssel; Turbó funkció HATÉKONYSÁG ÉS TARTÓSSÁG: ECO program: 10 l víz és 0,94 kwh áram; Éves fogyasztás: 2800 liter víz, 266 kwh elektromos áram; Energiahatékonysági besorolás: A++ ; Thermospar max. 60 C-os melegvíz csatlakoztatásával KÍMÉLETES TISZTÍTÁS: Perfect GlassCare: a poharak kíméletes, mégis tökéletes tisztaságáért ReinigerAgent funkció az automatikus mosószer felismeréshez MOSOGATÓPROGRAMOK: ECO; Automatikus; Gyors 40 C; Kíméletes; Könnyen elmosogatható 50 C; Intenzív 75 C SZÁRÍTÁS: Turbothermic légkeveréses szárító rendszer KOSÁRKIALAKÍTÁS: Evôeszköz mosogató fiók; ExtraComfort alsó és felsô kosár; Megerôsített kosárfogó; 14 teríték TECHNIKA ÉS MINÔSÉG: AutoSzenzor; Váltott mosogatókaros mosogatás; Fûtôszivattyú átfolyó rendszerû vízmelegítéssel; 20 éves élettartamra tesztelve* (*7.500 lefuttatott mosogatóprogramnak felel meg) BIZTONSÁGI RENDSZER: Waterproof vízkár ellen védô rendszer; LED-es kontrollkijelzôk: Só és öblítôszer utántöltése, víz beés kifolyása; Gyermekzár ELEKTROMOS CSATLAKOZÁS: 230 V / 50 Hz; 2,3 kw / 10A RENDELHETÔ TARTOZÉK: Kosárbetétek, ápolószerek és CareCollection termékek KIALAKÍTÁS: 45 cm széles beépíthetô készülék ergonómikus CleanSteel (német nyelvû) kezelôpanellel Méretek (szél./mag./mélys.): 45 x 81 x 57 cm DESIGN ÉS KÉNYELMI FUNKCIÓK: 46 db (A) re1pw; ComfortClose ajtózáródás; Ergonómikus kezelôpanel; Programválasztó gombok praktikus elrendezése; 3 állású, hét szegmensre osztott kijelzô; Késleltetett indítás 24 órás idôtartamra hátralévô idô kijelzéssel; Turbo funkció az idôtakarékos mosogatáshoz HATÉKONYSÁG ÉS TARTÓSSÁG: ECO program: 11 l víz és 0,87 kwh áram; Éves fogyasztás: 3220 liter víz, 250 kwh elektromos áram; Energiahatékonysági besorolás: A ; Thermospar max. 60 C-os melegvíz csatlakoztatásával MOSOGATÓPROGRAMOK: ECO; Automatikus; Kíméletes; Könnyen elmosogatható 50 C; Intenzív 75 C SZÁRÍTÁS: Turbothermic légkeveréses szárító rendszer KOSÁRKIALAKÍTÁS: Evôeszköz mosogató fiók; GOK 45.10: állítható magasságú felsô kosár 1 db lehajtható csészetartóval; GUK 45.20: 1 db lehajtható tüskés betét, 1 db kivehetô tüskés betét; 9 szabványterítékes mosogatási kapacitás TECHNIKA ÉS MINÔSÉG: EcoSzenzor Plus; Fûtôszivattyú átfolyó rendszerû vízmelegítéssel; 20 éves élettartamra tesztelve* (*7.500 lefuttatott mosogatóprogramnak felel meg) BIZTONSÁGI RENDSZER: Waterproof vízkár ellen védô rendszer; LED-es kontrollkijelzôk: Só és öblítôszer utántöltése, víz beés kifolyása; Gyermekzár ELEKTROMOS CSATLAKOZÁS: 230 V / 50 Hz; 2,3 kw / 10A RENDELHETÔ TARTOZÉK: Kosárbetétek, ápolószerek és CareCollection termékek G 4280 Scvi ,- G 4501 Sci G 5220 Sci , ,-

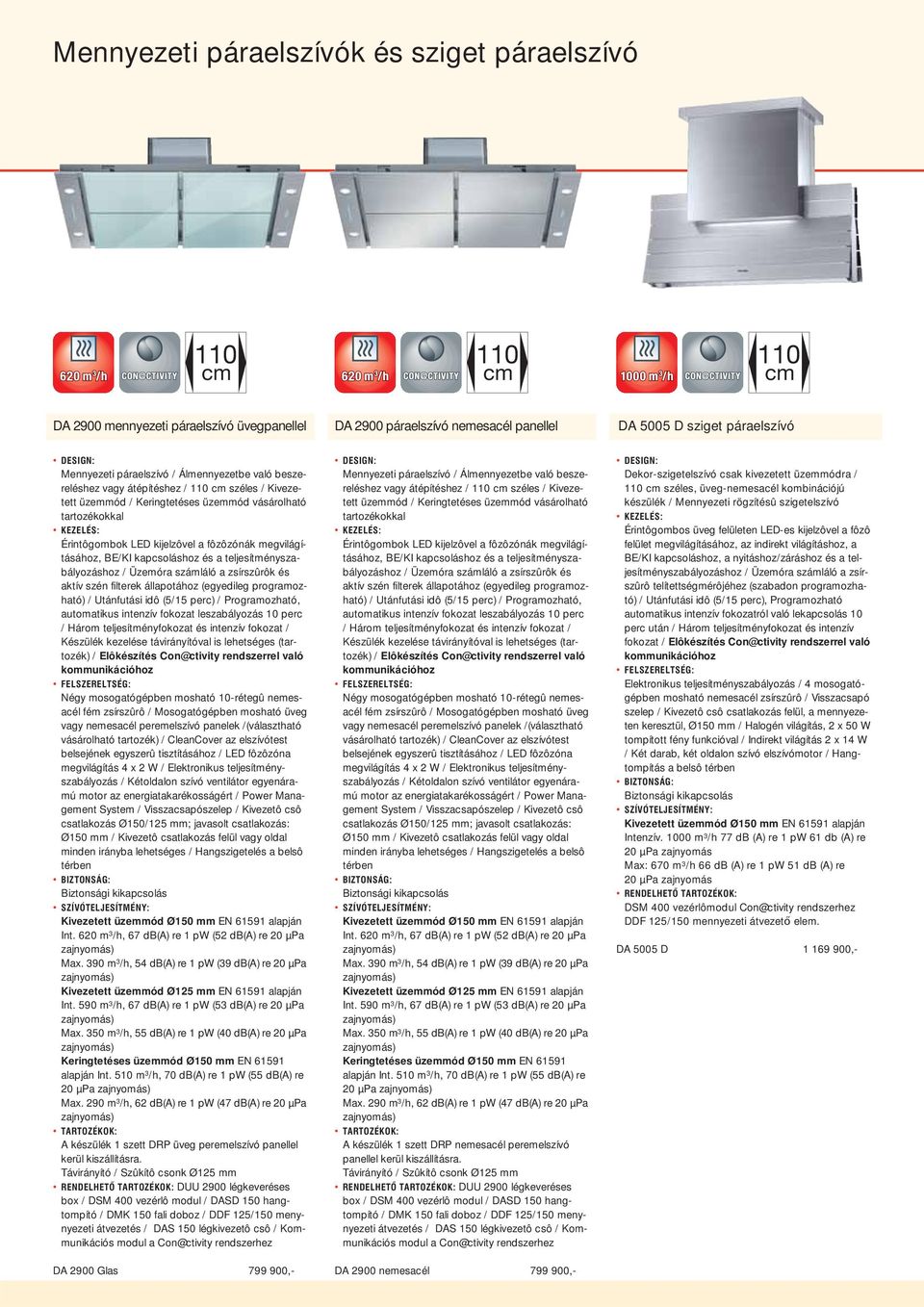

3 Mennyezeti páraelszívók és sziget páraelszívó 110 cm 110 cm 110 cm DA 2900 mennyezeti páraelszívó üvegpanellel DA 2900 páraelszívó nemesacél panellel DA 5005 D sziget páraelszívó Mennyezeti páraelszívó / Álmennyezetbe való besze - reléshez vagy átépítéshez / 110 cm széles / Kive ze - tett üzemmód / Keringtetéses üzemmód vásárolható tartozékokkal Érintôgombok LED kijelzôvel a fôzôzónák meg világí - bályozáshoz / Üzemóra számláló a zsírszûrôk és aktív szén filterek állapotához (egyedileg programoz - ható) / Utánfutási idô (5/15 perc) / Programozható, automatikus intenzív fokozat lesza bályozás 10 perc / Három teljesítményfokozat és intenzív fokozat / Ké szü lék kezelése távirányítóval is lehetséges (tartozék) / Elôkészítés Con@ctivity rend szerrel való kommunikációhoz Négy mosogatógépben mosható 10-rétegû nemes - acél fém zsírszûrô / Mosogatógépben mosható üveg vagy nemesacél peremelszívó pane lek /(választható vásárolható tartozék) / CleanCover az elszívótest belsejének egyszerû tisztí tásá hoz / LED fôzôzóna megvilágítás 4 x 2 W / Elektronikus teljesítmény - szabályozás / Kétoldalon szívó ventilátor egyen ára - mú motor az energiatakarékos sá gért / Power Mana - gement System / Visszacsapó szelep / Kivezetô csô csatlakozás Ø150/125 mm; javasolt csatlakozás: Ø150 mm / Kivezetô csatlako zás felül vagy oldal minden irányba lehetséges / Hangszigetelés a belsô térben Int. 620 m 3 /h, 67 db(a) re 1 pw (52 db(a) re 20 µpa Max. 390 m 3 /h, 54 db(a) re 1 pw (39 db(a) re 20 µpa Int. 590 m 3 /h, 67 db(a) re 1 pw (53 db(a) re 20 µpa Max. 350 m 3 /h, 55 db(a) re 1 pw (40 db(a) re 20 µpa alapján Int. 510 m 3 /h, 70 db(a) re 1 pw (55 db(a) re 20 µpa Max. 290 m 3 /h, 62 db(a) re 1 pw (47 db(a) re 20 µpa A készülék 1 szett DRP üveg peremelszívó panellel kerül kiszállításra. Távirányító / Szûkítô csonk Ø125 mm DUU 2900 légkeveréses box / DSM 400 vezérlô modul / DASD 150 hangtompító / DMK 150 fali doboz / DDF 125/150 meny - nye zeti átvezetés / DAS 150 légkivezetô csô / Kommunikációs modul a Con@ctivity rendszerhez DA 2900 Glas ,- Mennyezeti páraelszívó / Álmennyezetbe való besze - reléshez vagy átépítéshez / 110 cm széles / Kive ze - tett üzemmód / Keringtetéses üzemmód vásárolható tartozékokkal Érintôgombok LED kijelzôvel a fôzôzónák meg világí - bályozáshoz / Üzemóra számláló a zsírszûrôk és aktív szén filterek állapotához (egyedileg programoz - ható) / Utánfutási idô (5/15 perc) / Programozható, automatikus intenzív fokozat lesza bályozás 10 perc / Három teljesítményfokozat és intenzív fokozat / Ké szülék kezelése távirányítóval is lehetséges (tartozék) / Elôkészítés Con@ctivity rend szerrel való kommunikációhoz Négy mosogatógépben mosható 10-rétegû nemes - acél fém zsírszûrô / Mosogatógépben mosható üveg vagy nemesacél peremelszívó pane lek /(választható vásárolható tartozék) / CleanCover az elszívótest belsejének egyszerû tisztí tásá hoz / LED fôzôzóna megvilágítás 4 x 2 W / Elektronikus teljesítmény - szabályozás / Kétoldalon szívó ventilátor egyen ára - mú motor az energiatakarékos sá gért / Power Mana - gement System / Visszacsapó szelep / Kivezetô csô csatlakozás Ø150/125 mm; javasolt csatlakozás: Ø150 mm / Kivezetô csatlako zás felül vagy oldal minden irányba lehetséges / Hangszigetelés a belsô térben Int. 620 m 3 /h, 67 db(a) re 1 pw (52 db(a) re 20 µpa Max. 390 m 3 /h, 54 db(a) re 1 pw (39 db(a) re 20 µpa Int. 590 m 3 /h, 67 db(a) re 1 pw (53 db(a) re 20 µpa Max. 350 m 3 /h, 55 db(a) re 1 pw (40 db(a) re 20 µpa alapján Int. 510 m 3 /h, 70 db(a) re 1 pw (55 db(a) re 20 µpa Max. 290 m 3 /h, 62 db(a) re 1 pw (47 db(a) re 20 µpa A készülék 1 szett DRP nemesacél peremelszívó panellel kerül kiszállításra. Távirányító / Szûkítô csonk Ø125 mm DUU 2900 légkeveréses box / DSM 400 vezérlô modul / DASD 150 hangtompító / DMK 150 fali doboz / DDF 125/150 meny - nye zeti átvezetés / DAS 150 légkivezetô csô / Kommunikációs modul a Con@ctivity rendszerhez DA 2900 nemesacél ,- Dekor-szigetelszívó csak kivezetett üzemmódra / 110 cm széles, üveg-nemesacél kombinációjú készülék / Mennyezeti rögzítésû szigetelszívó Érintôgombos üveg felületen LED-es kijelzôvel a fôzô felület megvilágításához, az indirekt világításhoz, a BE/KI kapcsoláshoz, a nyitáshoz/záráshoz és a teljesítményszabályozáshoz / Üzemóra számláló a zsír - szû rô telítettségmérôjéhez (szabadon progra moz ha - tó) / Utánfutási idô (5/15 perc), Progra moz ható au to mati kus intenzív fokozatról való lekap csolás 10 perc után / Három teljesítményfokozat és intenzív fokozat / Elôkészítés Con@ctivity rend szerrel való kommunikációhoz Elektronikus teljesítményszabályozás / 4 mosoga tó - gépben mosható nemesacél zsírszûrô / Visszacsa pó szelep / Kivezetô csô csatlakozás felül, a mennye ze - ten keresztül, Ø150 mm / Halogén vilá gít ás, 2 x 50 W tompított fény funkcióval / Indirekt világítás 2 x 14 W / Két darab, két oldalon szívó elszívómotor / Hangtompítás a belsô térben Intenzív m 3 /h 77 db (A) re 1 pw 61 db (A) re Max: 670 m 3 /h 66 db (A) re 1 pw 51 db (A) re DSM 400 vezérlômodul Con@ctivity rendszerhez DDF 125/150 mennyezeti átvezető elem. DA 5005 D ,-

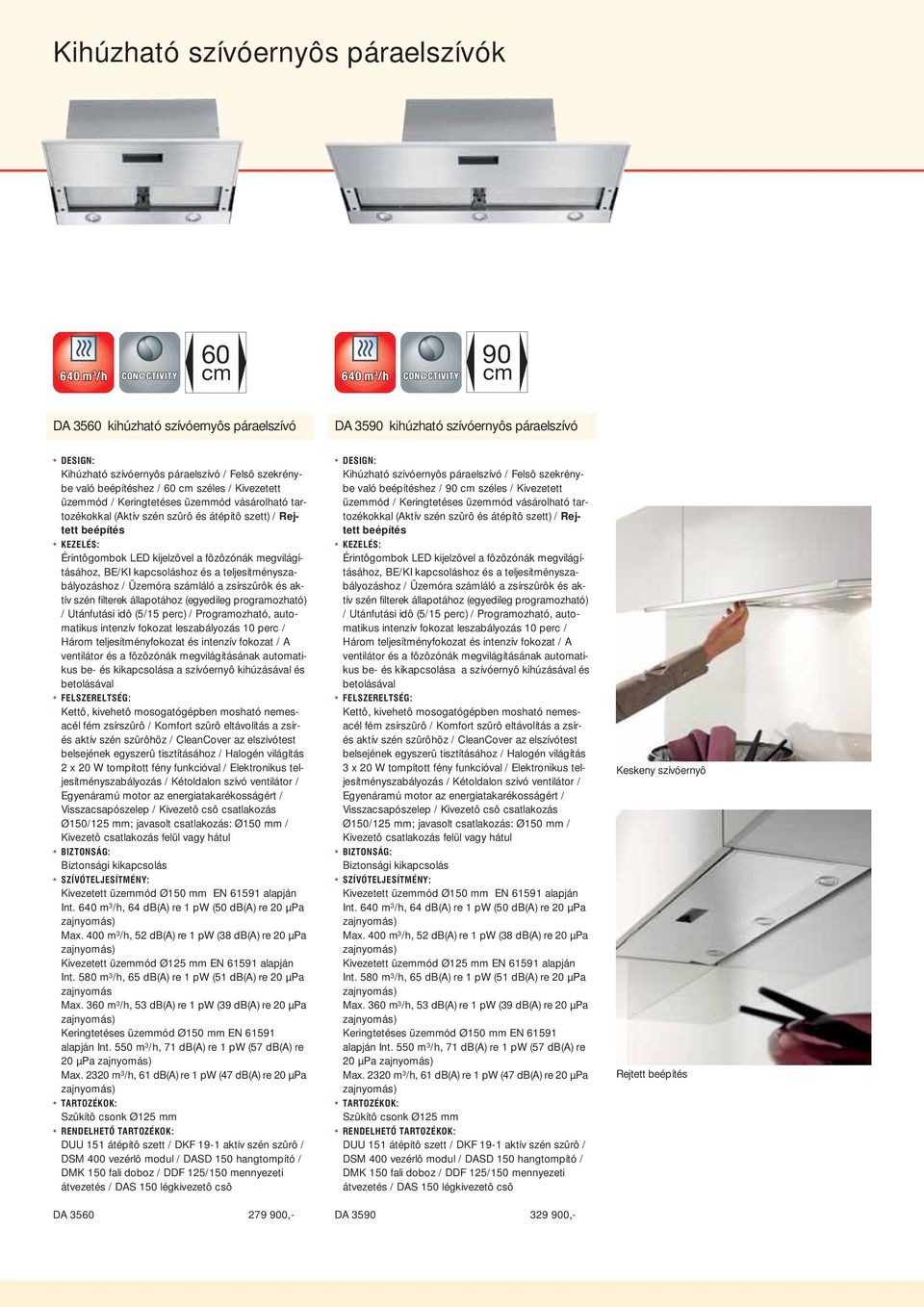

4 Kihúzható szívóernyôs páraelszívók cm cm DA 3560 kihúzható szívóernyôs páraelszívó DA 3590 kihúzható szívóernyôs páraelszívó Kihúzható szívóernyôs páraelszívó / Felsô szek rény - be való beépítéshez / 60 cm széles / Kivezetett üzem mód / Keringtetéses üzemmód vásárolható tartozékokkal (Aktív szén szûrô és átépítô szett) / Rej - tett beépítés Érintôgombok LED kijelzôvel a fôzôzónák megvilá gí - bályozáshoz / Üzemóra számláló a zsír szû rôk és aktív szén filterek állapotához (egyedileg progra moz ható) / Utánfutási idô (5/15 perc) / Pro g ra mozható, auto - matikus intenzív fokozat lesza bályozás 10 perc / Három teljesítményfokozat és intenzív fokozat / A ventilátor és a fôzôzónák megvilágításának automati - kus be- és kikapcsolása a szívóernyô kihúzásával és betolásával Kettô, kivehetô mosogatógépben mosható nemes - acél fém zsírszûrô / Komfort szûrô eltávolítás a zsírés aktív szén szûrôhöz / CleanCover az elszívótest belsejének egyszerû tisztításához / Ha logén világítás 2 x 20 W tompított fény funkcióval / Elektronikus teljesítményszabályozás / Kétol dalon szí vó ventilátor / Egyenáramú motor az energiata ka ré kos sá gért / Vissza csapószelep / Kivezetô csô csat lakozás Ø150/125 mm; javasolt csatlakozás: Ø150 mm / Kivezetô csatlakozás felül vagy hátul Int. 640 m 3 /h, 64 db(a) re 1 pw (50 db(a) re 20 µpa Max. 400 m 3 /h, 52 db(a) re 1 pw (38 db(a) re 20 µpa Int. 580 m 3 /h, 65 db(a) re 1 pw (51 db(a) re 20 µpa Max. 360 m 3 /h, 53 db(a) re 1 pw (39 db(a) re 20 µpa alapján Int. 550 m 3 /h, 71 db(a) re 1 pw (57 db(a) re 20 µpa Max m 3 /h, 61 db(a) re 1 pw (47 db(a) re 20 µpa Szûkítô csonk Ø125 mm DUU 151 átépítô szett / DKF 19-1 aktív szén szûrô / DSM 400 vezérlô modul / DASD 150 hangtompító / DMK 150 fali doboz / DDF 125/150 mennyezeti átvezetés / DAS 150 légkivezetô csô DA ,- Kihúzható szívóernyôs páraelszívó / Felsô szekrény - be való beépítéshez / 90 cm széles / Kivezetett üzemmód / Keringtetéses üzemmód vásárolható tartozékokkal (Aktív szén szûrô és átépítô szett) / Rej - tett beépítés Érintôgombok LED kijelzôvel a fôzôzónák megvilá gí - bályozáshoz / Üzemóra számláló a zsír szû rôk és aktív szén filterek állapotához (egyedileg prog ramozható) / Utánfutási idô (5/15 perc) / Pro g ra mozható, auto - matikus intenzív fokozat lesza bályozás 10 perc / Három teljesítményfokozat és intenzív fokozat / A ventilátor és a fôzôzónák megvilágításának automati - kus be- és kikapcsolása a szívóernyô kihúzásával és betolásával Kettô, kivehetô mosogatógépben mosható nemes - acél fém zsírszûrô / Komfort szûrô eltávolítás a zsírés aktív szén szûrôhöz / CleanCover az elszívótest belsejének egyszerû tisztításához / Ha logén világítás 3 x 20 W tompított fény funkcióval / Elektronikus teljesítményszabályozás / Kétol dalon szí vó ventilátor / Egyenáramú motor az energiata ka ré kos sá gért / Vissza csapószelep / Kivezetô csô csatlakozás Ø150/125 mm; javasolt csatlakozás: Ø150 mm / Kivezetô csatlakozás felül vagy hátul Int. 640 m 3 /h, 64 db(a) re 1 pw (50 db(a) re 20 µpa Max. 400 m 3 /h, 52 db(a) re 1 pw (38 db(a) re 20 µpa Int. 580 m 3 /h, 65 db(a) re 1 pw (51 db(a) re 20 µpa Max. 360 m 3 /h, 53 db(a) re 1 pw (39 db(a) re 20 µpa alapján Int. 550 m 3 /h, 71 db(a) re 1 pw (57 db(a) re 20 µpa Max m 3 /h, 61 db(a) re 1 pw (47 db(a) re 20 µpa Szûkítô csonk Ø125 mm DUU 151 átépítô szett / DKF 19-1 aktív szén szûrô / DSM 400 vezérlô modul / DASD 150 hangtompító / DMK 150 fali doboz / DDF 125/150 mennyezeti átvezetés / DAS 150 légkivezetô csô DA ,- Keskeny szívóernyô Rejtett beépítés

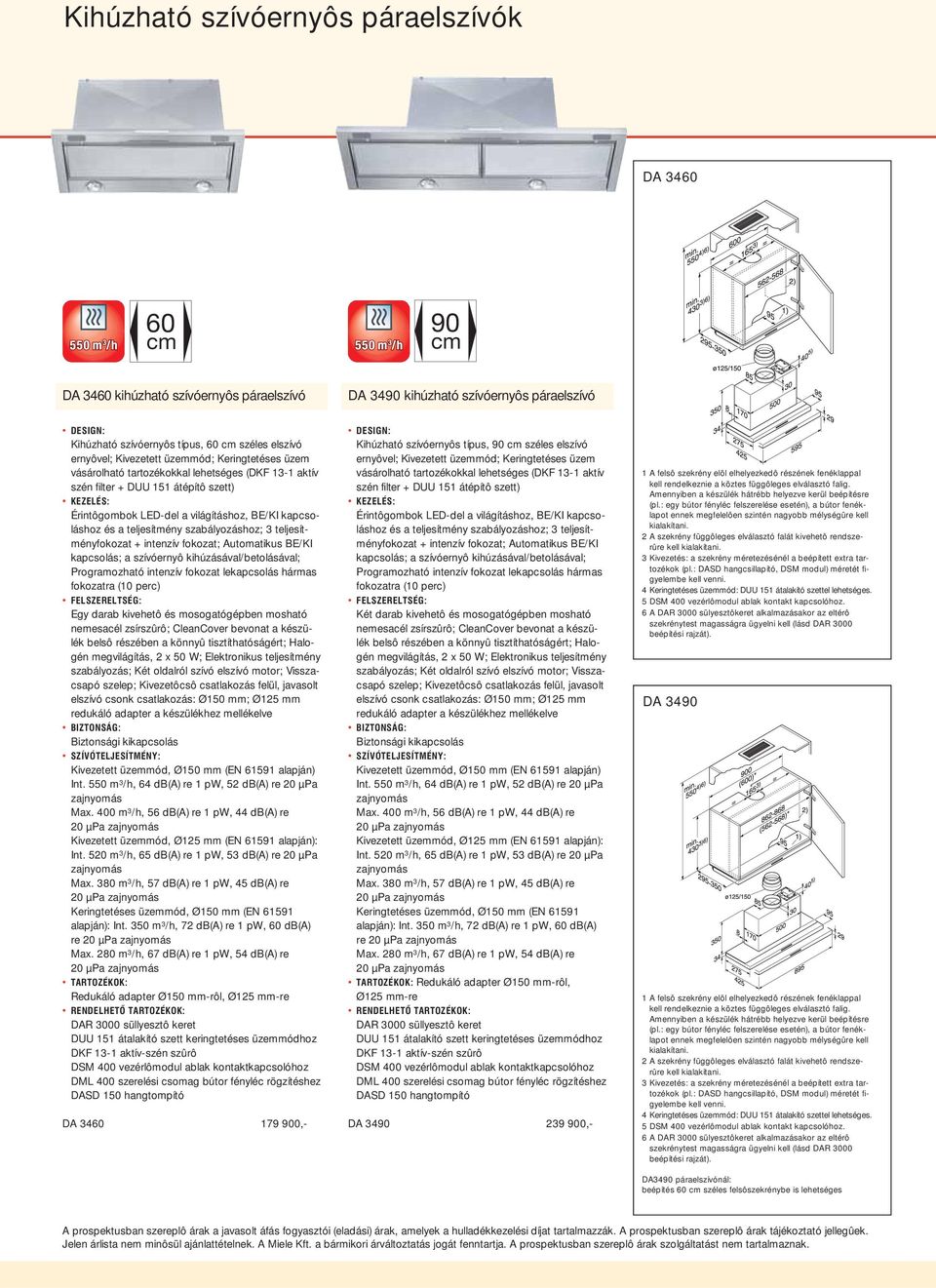

5 Kihúzható szívóernyôs páraelszívók DA cm cm DA 3460 kihúzható szívóernyôs páraelszívó DA 3490 kihúzható szívóernyôs páraelszívó Kihúzható szívóernyôs típus, 60 cm széles elszívó ernyôvel; Kivezetett üzemmód; Keringtetéses üzem vásárolható tartozékokkal lehetséges (DKF 13-1 aktív szén filter + DUU 151 átépítô szett) Érintôgombok LED-del a világításhoz, BE/KI kapcso - láshoz és a teljesítmény szabályozáshoz; 3 teljesítményfokozat + intenzív fokozat; Automatikus BE/KI kapcsolás; a szívóernyô kihúzásával/betolásával; Programozható intenzív fokozat lekapcsolás hármas fokozatra (10 perc) Egy darab kivehetô és mosogató gép ben mosható nemesacél zsírszûrô; CleanCover be vo nat a készü - lék belsô részében a könnyû tisz tít ha tóságért; Ha lo - gén megvilágítás, 2 x 50 W; Elektro ni kus teljesítmény sza bályozás; Két oldalról szívó elszívó motor; Vissza - csa pó szelep; Kivezetôcsô csa t la kozás felül, javasolt elszívó csonk csatlakozás: Ø150 mm; Ø125 mm redu káló adapter a készülékhez mellékelve Kivezetett üzemmód, Ø150 mm (EN alapján) Int. 550 m 3 /h, 64 db(a) re 1 pw, 52 db(a) re 20 µpa Max. 400 m 3 /h, 56 db(a) re 1 pw, 44 db(a) re Kivezetett üzemmód, Ø125 mm (EN alapján): Int. 520 m 3 /h, 65 db(a) re 1 pw, 53 db(a) re 20 µpa Max. 380 m 3 /h, 57 db(a) re 1 pw, 45 db(a) re Keringtetéses üzemmód, Ø150 mm (EN alapján): Int. 350 m 3 /h, 72 db(a) re 1 pw, 60 db(a) re Max. 280 m 3 /h, 67 db(a) re 1 pw, 54 db(a) re Redukáló adapter Ø150 mm-rôl, Ø125 mm-re DAR 3000 süllyesztô keret DUU 151 átalakító szett keringtetéses üzemmódhoz DKF 13-1 aktív-szén szûrô DSM 400 vezérlômodul ablak kontaktkapcsolóhoz DML 400 szerelési csomag bútor fényléc rögzítéshez DASD 150 hangtompító DA ,- Kihúzható szívóernyôs típus, 90 cm széles elszívó ernyôvel; Kivezetett üzemmód; Keringtetéses üzem vásárolható tartozékokkal lehetséges (DKF 13-1 aktív szén filter + DUU 151 átépítô szett) Érintôgombok LED-del a világításhoz, BE/KI kapcso - láshoz és a teljesítmény szabályozáshoz; 3 teljesítményfokozat + intenzív fokozat; Automatikus BE/KI kapcsolás; a szívóernyô kihúzásával/betolásával; Programozható intenzív fokozat lekapcsolás hármas fokozatra (10 perc) Két darab kivehetô és mosogató gép ben mosható nemesacél zsírszûrô; CleanCover be vo nat a készü - lék belsô részében a könnyû tisz tít ha tóságért; Halo - gén megvilágítás, 2 x 50 W; Elektro ni kus teljesítmény szabályozás; Két oldalról szívó elszívó motor; Vissza - csapó szelep; Kivezetôcsô csa t la kozás felül, javasolt elszívó csonk csatlakozás: Ø150 mm; Ø125 mm redukáló adapter a készülékhez mellékelve Kivezetett üzemmód, Ø150 mm (EN alapján) Int. 550 m 3 /h, 64 db(a) re 1 pw, 52 db(a) re 20 µpa Max. 400 m 3 /h, 56 db(a) re 1 pw, 44 db(a) re Kivezetett üzemmód, Ø125 mm (EN alapján): Int. 520 m 3 /h, 65 db(a) re 1 pw, 53 db(a) re 20 µpa Max. 380 m 3 /h, 57 db(a) re 1 pw, 45 db(a) re Keringtetéses üzemmód, Ø150 mm (EN alapján): Int. 350 m 3 /h, 72 db(a) re 1 pw, 60 db(a) re Max. 280 m 3 /h, 67 db(a) re 1 pw, 54 db(a) re Redukáló adapter Ø150 mm-rôl, Ø125 mm-re DAR 3000 süllyesztô keret DUU 151 átalakító szett keringtetéses üzemmódhoz DKF 13-1 aktív-szén szûrô DSM 400 vezérlômodul ablak kontaktkapcsolóhoz DML 400 szerelési csomag bútor fényléc rögzítéshez DASD 150 hangtompító DA ,- 1 A felsô szekrény elöl elhelyezkedô részének fenéklappal kell rendelkeznie a köztes függôleges elválasztó falig. Amennyi ben a készülék hátrébb helyezve kerül beépítésre (pl.: egy bútor fényléc felszerelése esetén), a bútor fenéklapot ennek megfelelôen szintén nagyobb mélységûre kell kialakítani. 2 A szekrény függôleges elválasztó falát kivehetô rendsze - rûre kell kialakítani. 3 Kivezetés: a szekrény méretezésénél a beépített extra tartozékok (pl.: DASD hangcsillapító, DSM modul) méretét figyelembe kell venni. 4 Keringtetéses üzemmód: DUU 151 átalakító szettel lehetséges. 5 DSM 400 vezérlômodul ablak kontakt kapcsolóhoz. 6 A DAR 3000 sülyesztôkeret alkalmazásakor az eltérô szekrénytest magasságra ügyelni kell (lásd DAR 3000 beépítési rajzát). DA A felsô szekrény elöl elhelyezkedô részének fenéklappal kell rendelkeznie a köztes függôleges elválasztó falig. Amennyi ben a készülék hátrébb helyezve kerül beépítésre (pl.: egy bútor fényléc felszerelése esetén), a bútor fenéklapot ennek megfelelôen szintén nagyobb mélységûre kell kialakítani. 2 A szekrény függôleges elválasztó falát kivehetô rendsze - rûre kell kialakítani. 3 Kivezetés: a szekrény méretezésénél a beépített extra tartozékok (pl.: DASD hangcsillapító, DSM modul) méretét figyelembe kell venni. 4 Keringtetéses üzemmód: DUU 151 átalakító szettel lehetséges. 5 DSM 400 vezérlômodul ablak kontakt kapcsolóhoz. 6 A DAR 3000 sülyesztôkeret alkalmazásakor az eltérô szekrénytest magasságra ügyelni kell (lásd DAR 3000 beépítési rajzát). DA3490 páraelszívónál: beépítés 60 cm széles felsôszekrénybe is lehetséges A prospektusban szereplô árak a javasolt áfás fogyasztói (eladási) árak, amelyek a hulladékkezelési díjat tartalmazzák. A prospektusban szereplô árak tájékoztató jellegûek. Jelen árlista nem minôsül ajánlattételnek. A Miele Kft. a bármikori árváltoztatás jogát fenntartja. A prospektusban szereplô árak szolgáltatást nem tartalmaznak.

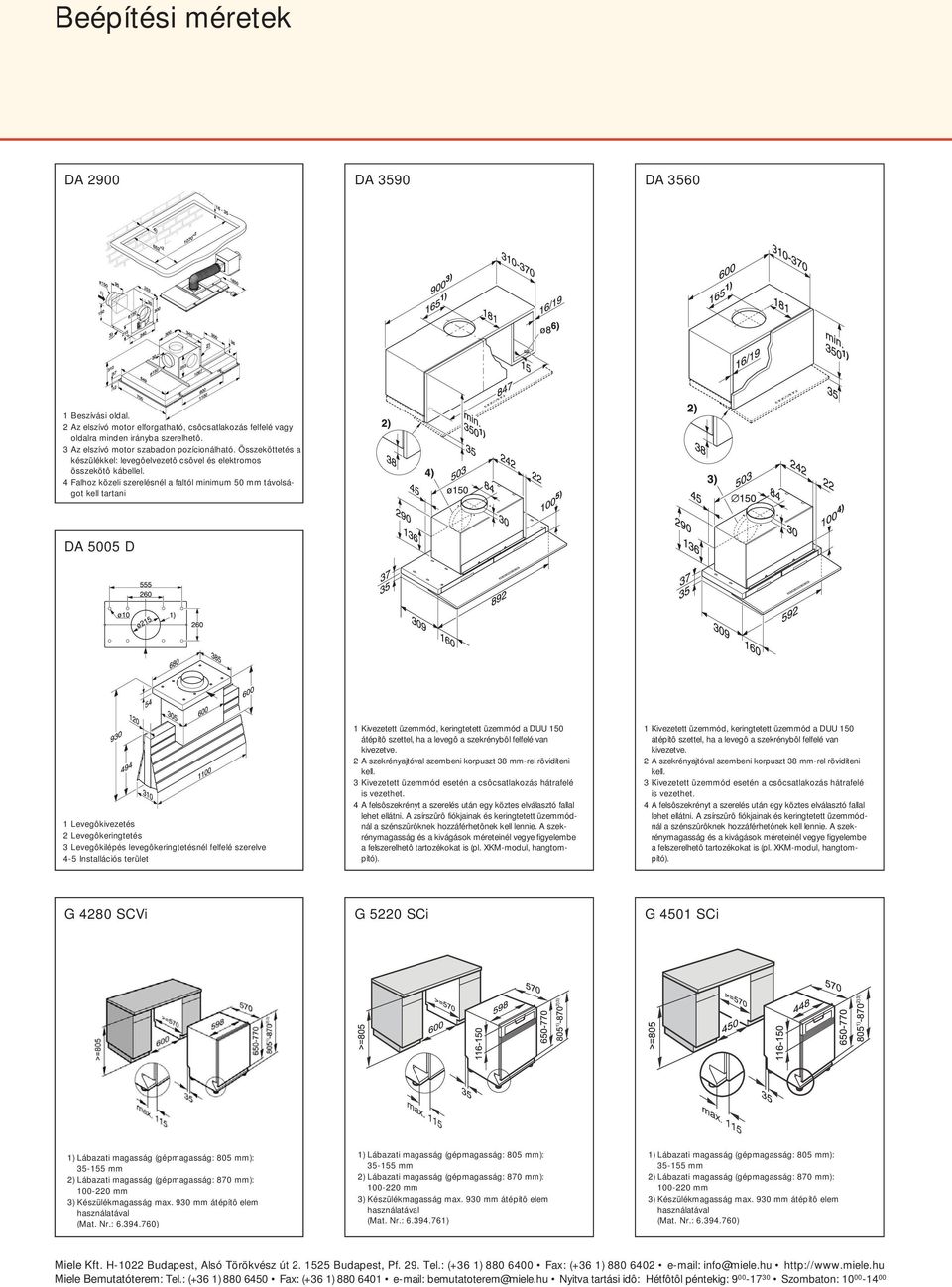

6 Beépítési méretek DA 2900 DA 3590 DA Beszívási oldal. 2 Az elszívó motor elforgatható, csôcsatlakozás felfelé vagy oldalra minden irányba szerelhetô. 3 Az elszívó motor szabadon pozícionálható. Összeköttetés a készülékkel: levegôelvezetô csôvel és elektromos összekötô kábellel. 4 Falhoz közeli szerelésnél a faltól minimum 50 mm távolságot kell tartani DA 5005 D 1 Levegôkivezetés 2 Levegôkeringtetés 3 Levegôkilépés levegôkeringtetésnél felfelé szerelve 4-5 Installációs terület 1 Kivezetett üzemmód, keringtetett üzemmód a DUU 150 átépítô szettel, ha a levegô a szekrénybôl felfelé van kivezetve. 2 A szekrényajtóval szembeni korpuszt 38 mm-rel rövidíteni kell. 3 Kivezetett üzemmód esetén a csôcsatlakozás hátrafelé is vezethet. 4 A felsôszekrényt a szerelés után egy köztes elválasztó fallal lehet ellátni. A zsírszûrô fiókjainak és keringtetett üzemmódnál a szénszûrôknek hozzáférhetônek kell lennie. A szek - rény magasság és a kivágások méreteinél vegye figyelembe a felsze rel hetô tartozékokat is (pl. XKM-modul, hangtompító). 1 Kivezetett üzemmód, keringtetett üzemmód a DUU 150 átépítô szettel, ha a levegô a szekrénybôl felfelé van kivezetve. 2 A szekrényajtóval szembeni korpuszt 38 mm-rel rövidíteni kell. 3 Kivezetett üzemmód esetén a csôcsatlakozás hátrafelé is vezethet. 4 A felsôszekrényt a szerelés után egy köztes elválasztó fallal lehet ellátni. A zsírszûrô fiókjainak és keringtetett üzemmódnál a szénszûrôknek hozzáférhetônek kell lennie. A szek - rény magasság és a kivágások méreteinél vegye figyelembe a felsze rel hetô tartozékokat is (pl. XKM-modul, hangtompító). G 4280 SCVi G 5220 SCi G 4501 SCi 1) Lábazati magasság (gépmagasság: 805 mm): mm 2) Lábazati magasság (gépmagasság: 870 mm): mm 3) Készülékmagasság max. 930 mm átépítô elem használatával (Mat. Nr.: ) 1) Lábazati magasság (gépmagasság: 805 mm): mm 2) Lábazati magasság (gépmagasság: 870 mm): mm 3) Készülékmagasság max. 930 mm átépítô elem használatával (Mat. Nr.: ) 1) Lábazati magasság (gépmagasság: 805 mm): mm 2) Lábazati magasság (gépmagasság: 870 mm): mm 3) Készülékmagasság max. 930 mm átépítô elem használatával (Mat. Nr.: ) Miele Kft. H-1022 Budapest, Alsó Törökvész út Budapest, Pf. 29. Tel.: (+36 1) Fax: (+36 1) info@miele.hu Miele Bemutatóterem: Tel.: (+36 1) Fax: (+36 1) bemutatoterem@miele.hu Nyitva tartási idô: Hétfôtôl péntekig: Szombaton:
