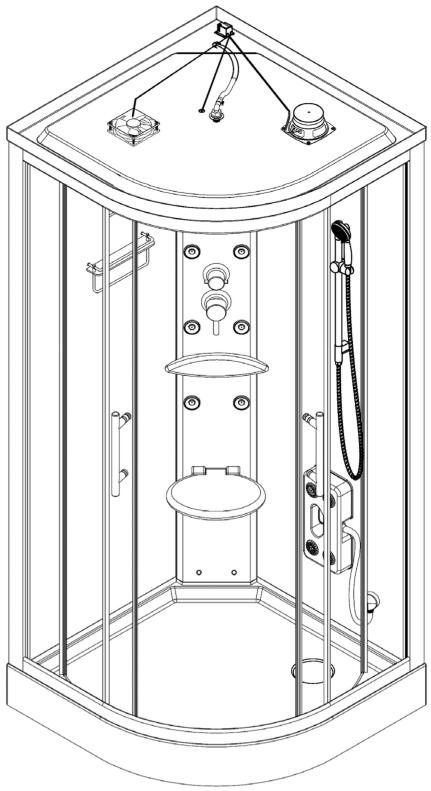

1 SHARK FINE HIDROMASSZÁZS ZUHANYKABIN Beépítési útmutató Forgalmazza a LEZITER Kft

2 Biztonsági óvintézkedések 1. A rendszer telepítését kizárólag szakképzett szakember végezheti. A földzárlatvédő kapcsolót (betáplálásnál) a működéséhez megfelelő helyen kell elhelyezni. 2. A rendszert szilárd alapon kell telepíteni, ellenkező esetben a gyártó nem felelős az e követelmény be nem tartásának következményeiért. 3. A gőzfejlesztőt függőlegesen, szilárd, stabil helyzetben kell felépíteni. A gőzkiáramlást NEM szabad megakadályozni, ezen a ponton nincs szelep. 4. Húzza ki a főkapcsolót készenléti helyzetből, ha az egység nincs használatban. 5. A rendszer üzembe helyezésénél figyelembe kell venni a terhelési áramot, ellenkező esetben a rendszer normál funkciója károsodhat, vagy a legrosszabb esetben baleset fordulhat elő! Karbantartási utasítások 1. Üzemzavarok esetén, amint fent említettük, forduljon szakképzett szervizhez, vagy vegye fel a kapcsolatot az eladóval. 2. Húzza ki a főkapcsolót, ha a készüléket hosszabb ideig nem használja, így a készülék hosszú ideig nem készenléti állapotban van. 3. Három hónaponként kötelező a gőzegységet tisztítani. Tisztítsa meg elsősorban a víztartályt az üledéktől, különösen ha kemény vízre van kötve. 4. A következő tisztítási módszer ajánlott: 5-10 gramm citromsavat 1,4 liter tiszta vízben oldjon fel, távolítsa el a gőzvezetéket és mossa át. Csatlakoztassa újra a csövet, indítsa el a készüléket, és 30 percig melegítse, majd a vizet leeresztheti. 5. Rendszeres tisztításhoz kizárólag olyan tisztítószereket használjon, amelyeket a piacon kapható zuhanytálcák és kabinok karbantartására terveztek. 6. Kenje meg a görgőket speciális kenőanyaggal kéthetente. így biztosítsa az ajtó szabad mozgását. Nem vállalunk felelősséget a biztonsági óvintézkedések és a karbantartási utasítások be nem tartásából eredő hibákért, problémákért.

3 Köszönjük, hogy megvásárolta termékünket. A kabin összeszerelése előtt kérjük, olvassa el figyelmesen az utasítást. Az utasításban egyszerűsített ábrák és rajzok találhatók, amelyek kizárólag a termék helyes összeszereléséhez szükséges részleteket tartalmazzák. FIGYELEM: A jelen utasításban foglalt javaslatok betartásának elmulasztása akár egy reklamáció elutasításának is adhatja alapját. A termék sajátosságai miatt javasoljuk, hogy a kabint az arra jogosult szerviz építse be. A meghatalmazott szervizek aktuális listáját weboldalunkon találják meg a címen, vagy hívják az alábbi telefonszámot: FIGYELEM: Amennyiben úgy dönt, hogy a kabint önállóan szereli össze, tájékoztatjuk, hogy a hidraulikus és a villamossági rendszert biztonsági okokból képzett vízvezeték szerelőnek és villanyszerelőnek kell kiépítenie. Az összeszerelést az érvényes jogszabályok és normák szerint kell elvégezni. Helytelen összeszerelés következtében a kabin megsérülhet! AZ ÖSSZESZERELÉS ELŐTT GYŐZŐDJÖN MEG ARRÓL, HOGY: 1. A kabin szerelési helye elő lett készítve az ábra szerint (1. ábra). 2. A vízcsatlakozó ½ menetes, és a szelepekkel együtt sem áll ki a falból 40 mm-nél nagyobb távolságra. 3. Az előkészített elvezető nyílás 50 mm átmérőjű, és a piacon kapható sztenderd gumikarmantyúkhoz illeszkedik. A készlet nem tartalmazza a karmantyút. 4. A berendezésben a víz paraméterei az ajánlott értékek között vannak. Amennyiben a víz paraméterei eltérnek az ajánlottaktól, szűrő berendezést/vízkezelő berendezést kell alkalmazni a megfelelő paraméterek biztosítására. 5. A hidraulikus rendszer ki lett öblítve és mechanikus vízszűrőkkel rendelkező sarokszeleppel lett ellátva. 6. A vízellátó hálózat statisztikai nyomása nem haladja meg a 4,5 bart. Biztonsági okokból javasoljuk nyomáscsökkentő felszerelését a mérési eredményektől függetlenül - előfordulhatnak pillanatnyi nyomásingadozások a hálózatban akkor is, ha erre a mérés nem utal. 7. Ajánlott a kabint a városi vízhálózathoz, tárolótartályos vagy elektronikus hőmérsékletszabályozós vízmelegítőhöz csatlakoztatni. A kabint nem szabad átfolyós vízmelegítőhöz csatlakoztatni. Egyes funkciók használatakor előfordulhat, hogy a vízmelegítő nem kapcsolódik be, vagy a víz nem éri el a megfelelő hőmérsékletet. 8. Az elektromos csatlakozódobozok vagy elektromos dugaljak olyan magasságban találhatók, ami biztosítja az elárasztás-elleni védelmet. A doboznak vagy a dugaljnak minimum IP45 szintű elárasztás-elleni védelemmel kell rendelkeznie. A földelőkábellel felszerelt kabinoknak folyamatosan elektromos hálózathoz kell csatlakozniuk. Az elektromos berendezésnek meg kell felelnie a PN-EN normának. 9. Az áramellátó berendezés rendelkezik 30 ma-es túlfeszültség védelemmel, minimum 3 mm-es távolsággal az érintkezők között. 10. A tápfeszültség megfelel az adattáblán megadott paramétereknek, a biztosíték pedig minimum 1 A.

4 11. A helyiségnek, amelybe a kabin kerül beszerelésre, hatékony szellőzőrendszerrel kell rendelkeznie. 12. A kabin beszerelési helyén a padló vízszintes és egy szintben van a helyiség többi részével, a falak pedig függőlegesek. A kabin nem szerelhető be, illetve nem helyezhető el bemélyedésekben. A kabin helyes beszereléséhez és használatához, valamint a kabinhoz való szabad hozzáférés biztosításához a későbbiek során a fenti követelmények betartása szükséges. Kiállások méretezése Zuhanytálca méretek

5 Csaptelepek bekötése Külső oldal Hátsó oldal A trópusi zuhany B kézi zuhany C Masszázs fúvóka D Masszázs lábra E Hideg víz bemenet F Meleg víz bemenet

6 Alkatrészek

7 Összeállítás

8 Csak alácsúsztatni! zuhanytálca beálítása

9 zuhanykabin beálítása

10 zuhanykabin beálítása

11 zuhanykabin beálítása

12 zuhanykabin beálítása

13 zuhanykabin beálítása

14 zuhanykabin beálítása

15 zuhanykabin beálítása

16 Vezérlőtábla 1. ON / OFF főkapcsoló 2. váltás a szauna hőmérséklete és ideje között, vagy az állomások hangolása és a hangerő között 3. Állítsa le a szaunát 4. Állítsa be a szaunahőmérsékletet felfelé 5. Főkapcsoló - jobbra vagy balra forgatásával kiválaszthatja a kijelzőn megjelenő funkciót (zene, rádió, riasztás, fény, gőz - gőzszauna, ventilátor - ventilátor). A kiválasztott funkció megerősítéséhez nyomja meg az OK gombot. A szauna hőmérséklete 0 C-ra és Fahrenheit-ra állítható. Megjegyzés: A masszázs verzió vezérlőpultja azonos, csak a gőz funkciók nem aktívak. Bekötése:

17 zuhanykabin beálítása beépítés után minimum 24 óráig nem használható!

18 A hidromasszázs kabinnak szabadon elmozdíthatónak kell lennie (bontás nélkül)! nem szabad szilárdan rögzíteni a padlóhoz vagy a falakhoz nem szabad szilikonnal a falra rögzíteni nem szabad aláépíteni, vagy emelt helyzetben (pl. lábazat, talapzat stb.) elhelyezni, Ez azt jelenti, hogy biztonságosan elmozdítható kell legyen a kabin (csúsztatható és tolható), biztosítva legalább 40 cm-es szerelési helyet körben! A vízbemenetet mindig 1/2 "-os szeleppel kell bekötni. Ha nem megoldható, a termék nem csatlakoztatható a vízhez! A termék áramellátásának megszüntetése meg kell felelnie a szabvány által meghatározott feltételeknek. E feltétel nélkül a termék nem használható! A termék méretei a nyomtatás dátumától függően érvényesek, eltérhetnek előzetes értesítés nélkül! Figyelmeztetés Masszázsfúvókák, zuhanyrózsák, fejzuhany és a lábmasszírózó vízzel érintkezik. A rendszeres tisztítás elmulasztása a fúvókák eldugulását és későbbi károsodását (pl. törést) eredményezheti. Ebben az esetben ez nem a termék hibája, ezért nem garanciális panasz! A kabin alatti padlónak vízálló anyagból kell állnia. A görgőket és a síneket rendszeresen meg kell kenni minden héten speciálisan erre a célra gyártott kenőanyaggal, ez növeli az élettartamukat. A karbantartás elmulasztása miatti hiba nem minősül garanciális panasznak.
