1 MAPEI ajánlás a KEKELIT padlófűtés rendszerek feletti hidegburkoláshoz, lakókörnyezetben 1

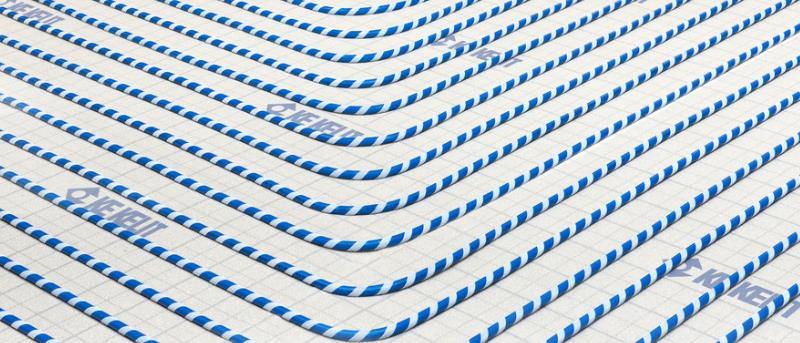

2 A KE KELIT vékony padlófűtéses rendszer kialakítása eltér a hagyományos padlófűtéses rendszerektől, ezért szükség van egy, a rendszerből eredő eltéréseket figyelembe vevő burkolási technológia és rétegrend kidolgozására. Így a gyártó kezdeményezésére a Mapei Kft. megbízható megoldásokat dolgozott ki a KE KELIT fűtési rendszer feletti hidegburkolat kialakítására. A padlófűtéses rendszerek feletti burkolástól két fontos funkciót várunk el. Egyrészt, hogy a burkolat hosszú távon képes legyen ellenállni a használatból eredő igénybevételnek, másrészt, hogy a padlófűtés minél jobb hatásfokkal működjön. A leírásban megadott termékek ezen követelmények figyelembe vételével kerültek kiválasztásra. Az általános burkolásra, az aljzatra, burkolási körülményekre, a dilatáció kialakítására stb. vonatkozó szakmai irányelveket, szabályokat, követelményeket nem taglaljuk, azokat ismertnek tételezzük fel, ezek betartása kötelező. Ezzel kapcsolatban a Magyar Építőipari és Vakolat Szövetség által közzétett Kerámia Burkolatok kialakítása műszaki irányelv tartalmaz előírásokat. Előkészítés: A burkolás megkezdése előtt győződjön meg róla, hogy a fűtési rendszer a gyártó előírásainak megfelelően lett telepítve és az tökéletesen stabil. A felületnek tökéletesen tisztának, minden tapadásgátló anyagtól mentesnek kell lennie. A KE KELIT padlófűtési rendszer elkészítése: Az előzetesen elkészített betonaljzatra helyezze el a KM636K típusú tépőzáras fóliát. A fólia rögzítése az alsó felületén található öntapadós réteg segítségével történik. A megfelelő tapadás érdekében a betonaljzatnak száraznak és pormentesnek kell lennie. A tépőzáras fóliát a helyiség teljes felületén el kell helyezni. Az így elhelyezett fóliára a kívánt nyomvonalon és osztással fektesse le a szintén tépőzárral ellátott, KMU121K típusú többrétegű padlófűtés csövet. A csöveket spirál- vagy kígyóvonalban lehet elhelyezni, rögzítésük a csőre tekert tépőzáras csíkoknak a KM636K fólia velúr bevonatú felületéhez történő ragasztásával történik. A csövek szerelése plusz rögzítési elemek (drót, kábelkötöző, tackerkapocs, stb.) nélkül történik, ezáltal jelentősen gyorsabb és hatékonyabb csőfektetés lehetséges. A csőfektetési távolságokat minden helyiségben a teljesítmény-igénynek megfelelően kell megválasztani. A kültérrel érintkező falak és ablakok mellett max. 1 m-es távolságban sűrűbb csőfektetési távolságot válasszunk. Előremenő ágat ott vezessünk, ahol a legnagyobb hőigényre van szükség (ablakok, kültéri ajtók, helyiségek szélei). A fűtőkörönkénti előírt csőhosszot (16 mm átmérőjű csőnél max. 120 m) ne lépjük túl, figyeljünk a maximális, teljesítményfüggő nyomásveszteségre. Kerüljük az esztrichben történő csőcsatlakozásokat és egyidejűleg ügyeljünk arra, hogy a tekercseken lévő csőszakaszokat optimálisan osszuk be. Ha a padlóban mégis szükséges csatlakozást elhelyezni, akkor ezek helyét a rajzon pontosan jelölni kell. Gondos tervezéssel kerüljük a kereszteződési pontok kialakulását. Már a csőfektetésnél próbáljuk meg elkerülni a jövőbeli hőhidak kialakulását. Erre a célra a KM634 oldalfali szigetelőcsíkot ajánljuk. A dilatációs határokon történő átvezetéshez használjunk KM614 típusú fugavédő csövet. A padlófűtés csöveket lefektetésük után, de még az esztrich elkészítése előtt az ÖNORM EN és / vagy az ÖNORM EN szerinti nyomáspróbának kell alávetni, és arról a melléklet szerinti nyomáspróbajegyzőkönyvet kell készíteni. A nyomáspróba értéke min. 4, max. 6 bar túlnyomással történik. 2

3 Az esztrich elkészítése alatt a padlófűtés csöveknek nyomás alatt kell lenniük! Ügyeljünk a fagyvédelemre. Az ÖNORM B szerint az esztrich kiszáradása után és a padlóburkolat elhelyezése előtt minden padlófűtési rendszert kifűtési teszt alá kell vonni. Az esztrich ÖNORM EN szerinti fűtéstesztje annak igazolására szolgál, hogy a padlófűtés működik, és nem helyettesíti a kifűtési tesztet. A kifűtési és a fűtési tesztről a melléklet szerinti jegyzőkönyvet kell készíteni. A padlófűtéses rendszer beágyazása: A KE KELIT padlófűtéses rendszer beágyazása a Novoplan Maxi cementes kiegyenlítő habarccsal történhet. A teljes kiegyenlítés vastagságának mm között kell lennie úgy, hogy a padlófűtés csövei feletti legkisebb fedésnek is el kell érnie a 10 mm-t. Különleges összetételének köszönhetően a Novoplan Maxi-val kiegyenlített fűtött padlót magas termikus hatásfok és alacsony tehetetlenség jellemzi. A megoldás kizárólag lakókörnyezetekben alkalmazható. A termék bedolgozása: Öntsön egy 25 kg-os Novoplan Maxi terméket egy 4-4,5 liter tiszta vizet tartalmazó edénybe, majd keverje elektromos keverővel alacsony fordulatszámon, amíg egyenletes, csomómentes, önterülő elegyet nem kap. Nagyobb mennyiségű Novoplan Maxi-t habarcskeverőben (betonkeverő vagy kényszerkeverő) készítsen. Közepes vagy nagy felületű területeken való alkalmazáskor a Novoplan Maxi keveréket szabadfolyású habarcshoz használatos speciális berendezéssel, illetve folyamatos keverésű berendezéssel (pl. vakológéppel) is szivattyúzhatja. Az első bekeverés után hagyja állni 2-3 percig a habarcsot, majd keverje még egy kis ideig. A termék most már használatra kész. Egyszerre mindig annyi Novoplan Maxi-t keverjen be, amennyit perc alatt be tud dolgozni 23 C-on. A Novoplan Maxi rétegnek mm vastagnak kell lennie. Folyós jellegének köszönhetően a Novoplan Maxi önterülő, a felvitelére használt berendezés vagy szerszám által hagyott nyomok rövid időn belül eltűnnek. Ha Novoplan Maxi terméket használ padlófűtési/hűtési rendszerekhez, a rendszer használatbavétele már 4 nap után lehetővé válik. A rendszer használatba vételekor és tesztelésekor kérjük, tartsa be a mindenkori normákat és szabványokat (EN ), valamint a szokásos iparági gyakorlatokat. Különösen nagy kiterjedésű területek esetében ossza fel kisebb mezőkre. A hidegburkolat ragasztása: Az alkalmazott ragasztónak összhangban kell lennie a MÉVSZ Kerámia burkolatok kialakítása irányelvben megadott besorolásokkal. 60 cm-es legnagyobb oldalhosszig C2-es ( Pl Adesilex P9 C2TE ) besorolású ragasztó, 120 cm-es legnagyobb oldalhosszúságig C2... S1 (pl. Keraflex Esay S1 C2E S1) besorolású ragasztó használata kötelező. efelett szükséges az S2-es ( Pl Ultralite S2 C2E S2) besorolású ragasztó alkalmazása. A fektetéskor üregmentes ragsztóágyazat kialkítása kötelező, amit 3

4 kétoldalas kenéssel vagy olyan könnyített bedolgozhatóságú ragasztó alkalmazásával lehet elérni, amivel egy lépésben is kialakítható az üregmentes ágyazat. A Mapei ajánlása a 120 cm-es oldalhosszig a Keraflex Easy S1 ragasztó. Keraflex Easy S1 bedolgozása: Bekeverés Keverje be a Keraflex Easy S1-et tiszta vízzel, amíg egynemű, csomómentes keveréket nem kap. Hagyja állni kb. 5 percig, majd keverje át újra súlyrész tiszta vizet használjon 100 súlyrész Keraflex Easy S1-hez, azaz egy 25 kg-os zsákhoz 6,8-7,5 liter vizet adjon. Az így bekevert habarcs kb. 8 órán keresztül marad felhordható. Felhordás A Keraflex Easy S1-et fogazott simítóval hordja fel az aljzatra. Olyan simítót válasszon, amellyel a burkolólapok teljes hátoldali fedettsége biztosítható. A jó tapadás biztosítása érdekében javasolt, hogy az aljzatra először egy vékony réteg Keraflex Easy S1-t hordjon fel a simító sima élével, majd közvetlenül ezután hordja fel a simító fogazott élével a burkolólapok fajtája és mérete által megkívánt vastagságú második réteget Keraflex Easy S1-et. A burkolólapok ragasztása Ragasztás előtt a burkolólapokat nem szükséges beáztatni, elegendő, ha a poros lapokat tiszta vízbe mártja. A burkolólapot a jó fedettség biztosítása érdekében erősen nyomja a ragasztóágyra. Normál hőmérséklet és páratartalom mellett a Keraflex Easy S1 nyitott ideje kb. 30 perc. A kedvezőtlen időjárási viszonyok (erős napsütés, szárító hatású szél, magas hőmérséklet, stb.) vagy a nagymértékben nedvszívó aljzat néha egészen drasztikusan, akár néhány percre csökkentheti a nyitott időt. Ezért ujjpróbával mindig ellenőrizze, hogy a felhordott ragasztóhabarcs felülete érintésre még friss-e, azaz nem bőrösödik. A megbőrösödött ragasztóhabarcs-ágy fogazott simítóval áthúzva felfrissíthető. A bőrösödés kialakulása után a ragasztóhabarcs megnedvesítése nem ajánlott, mert a víz a bőr feloldása helyett, a tapadást gátló filmréteget képez. Ha szükséges, a burkolólapok helyzetét a felragasztást követő 60 percen belül korrigálhatja problémamentesen. A Keraflex Easy S1-gyel ragasztott burkolólapokat legalább 24 órán keresztül védeni kell a víztől. 4

5 Fugázás, hézagkitöltés: A falakat 4-8 óra, a padlókat 24 óra elteltével lehet fugázni a MAPEI különféle színekben rendelkezésre álló cementkötésű vagy epoxi fugázóhabarcsaival. A tágulási hézagok kitöltésére használjon az alkalmazáshoz illő MAPEI hézagkitöltő-anyagot. A Mapei termékek szakemberek számára készültek! Az ajánlott Mapei termékekről, illetve a termékek használatakor betartandó biztonsági előírásokról kérjük, tájékozódjon az adott anyag Termékismertetőjéből illetve a Biztonsági Adatlapjából. A Biztonsági adatlapok és a Termékismertetők elérhetők a oldalon. 5

6 1. sz. melléklet: Nyomáspróba jegyzőkönyv 6

7 2. sz. melléklet: Kifűtési és fűtési jegyzőkönyv 7
