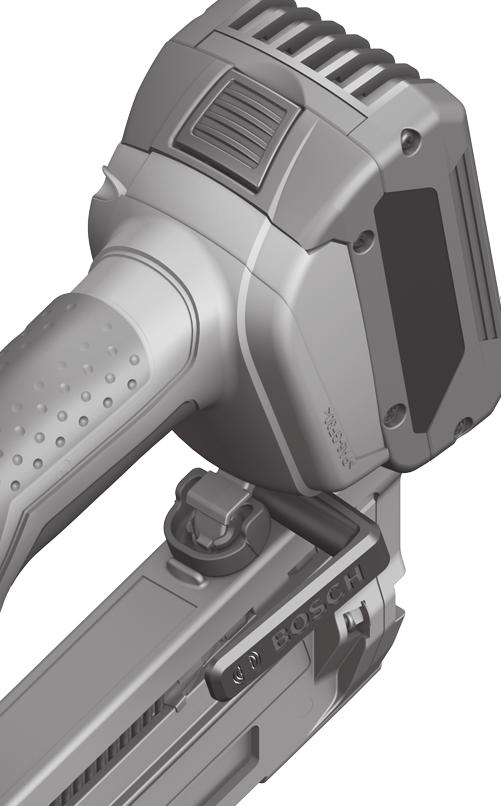

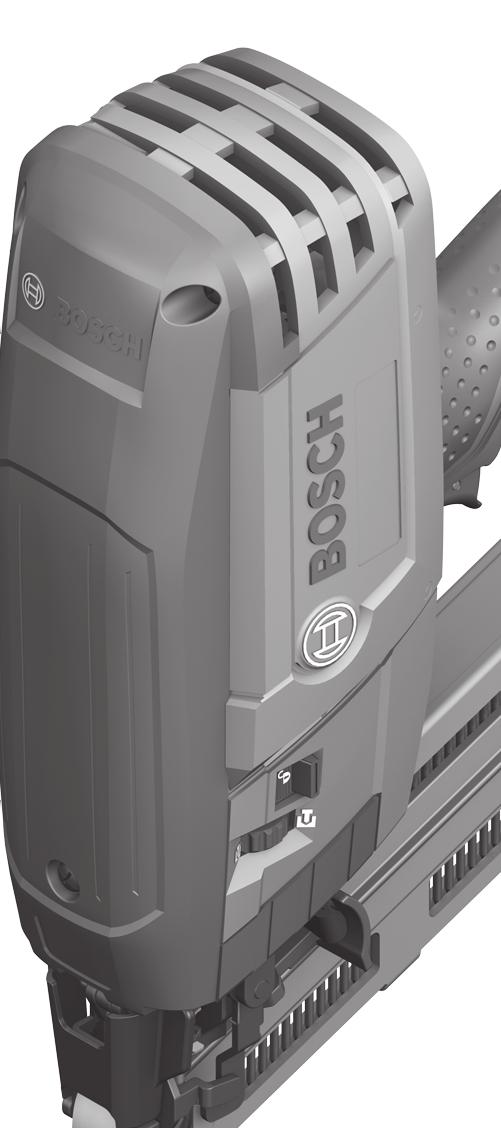

1 OBJ_BUCH book Page 1 Friday, July 15, :15 AM Robert Bosch GmbH Power Tools Division Leinfelden-Echterdingen Germany GSK 18 V-LI Professional K10 ( ) PS / 133 UNI de en fr es pt it nl da sv no fi Originalbetriebsanleitung Original instructions Notice originale Manual original Manual original Istruzioni originali Oorspronkelijke gebruiksaanwijzing Original brugsanvisning Bruksanvisning i original Original driftsinstruks Alkuperäiset ohjeet el tr pl cs sk hu ru uk ro bg sr Ðñùôüôõðï ïäçãéþí ñþóçò Orijinal işletme talimat Instrukcja oryginalna Původní návod k používání Pôvodný návod na použitie Eredeti használati utasítás Îðèãèíàëüíîå ðóêîâîäñòâî ïî ýêñïëóàòàöèè Îðèã³íàëüíà ³íñòðóêö³ÿ ç åêñïëóàòàö³ Instrucţiuni originale Îðèãèíàëíà èíñòðóêöèÿ Originalno uputstvo za rad sl hr et lv lt ar fa Izvirna navodila Originalne upute za rad Algupärane kasutusjuhend Instrukcijas oriģinālvalodā Originali instrukcija ΔϴϠλϷ ϞϴϐθΘϟ ΕΎϤϴϠόΗ Ϡλ έύ ίήσ ΎϤϨϫ έ

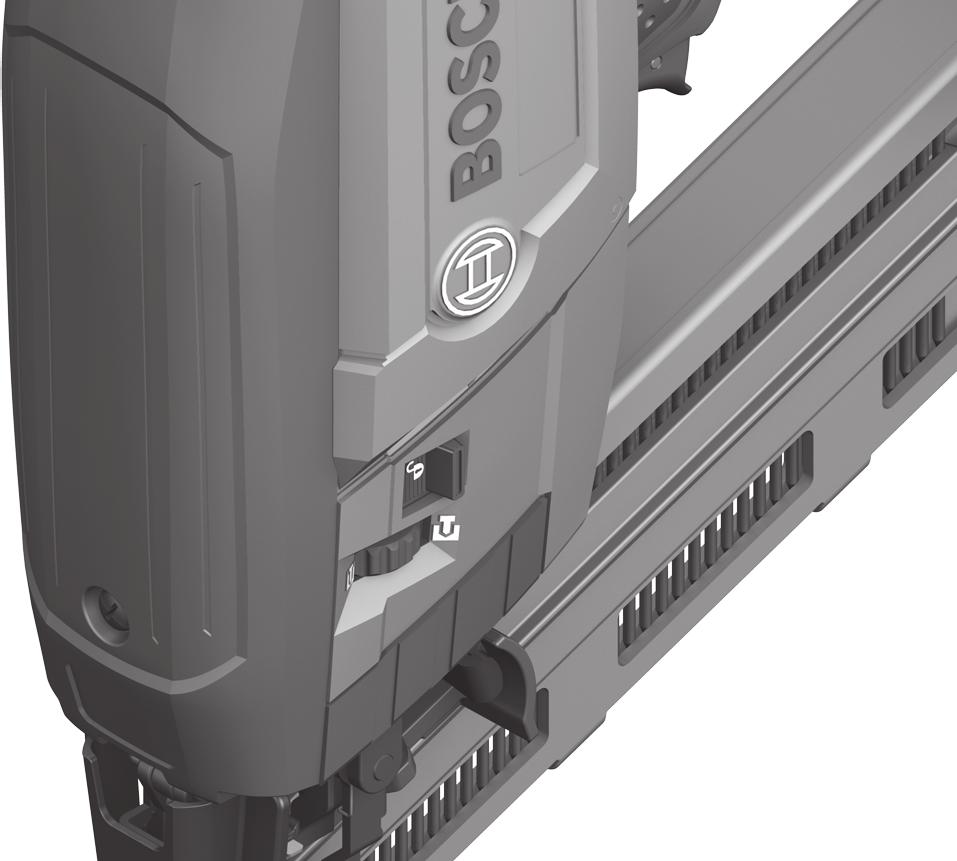

2 OBJ_BUCH book Page 3 Friday, July 15, :15 AM GSK 18 V-Li Professional Bosch Power Tools K10 ( )

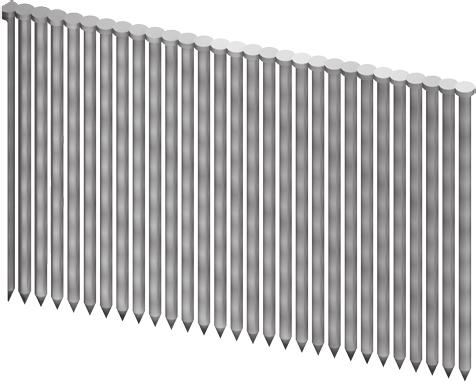

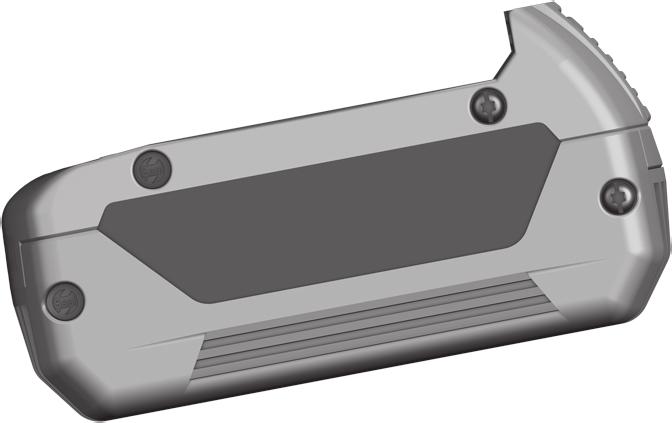

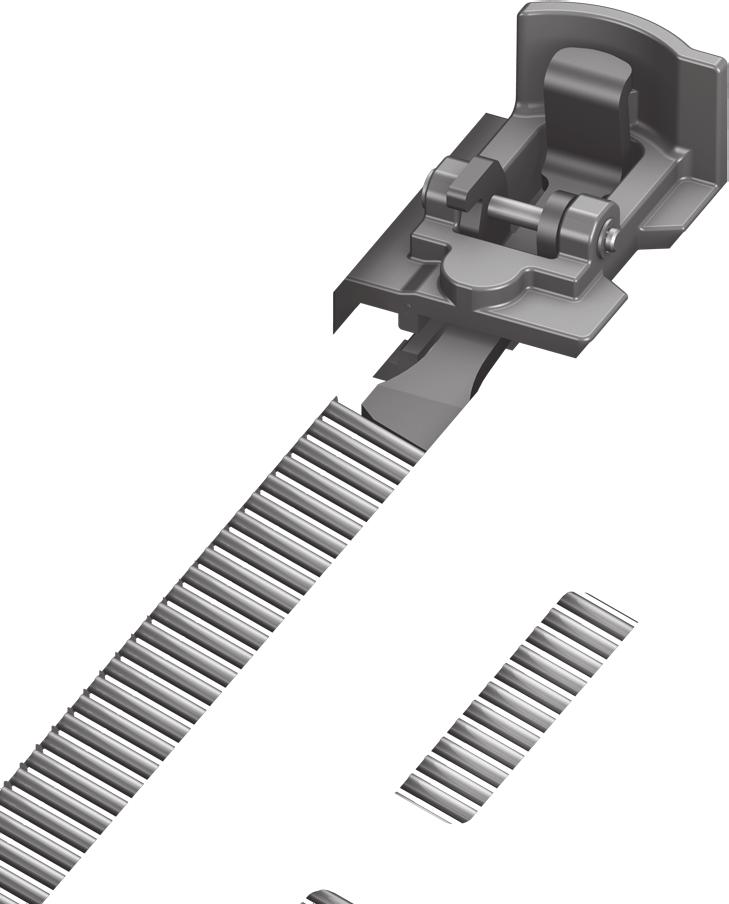

3 OBJ_BUCH book Page 4 Friday, July 15, :15 AM 4 A 8 7 B1 8 7 B2 maximum B3 17 B K10 ( ) Bosch Power Tools

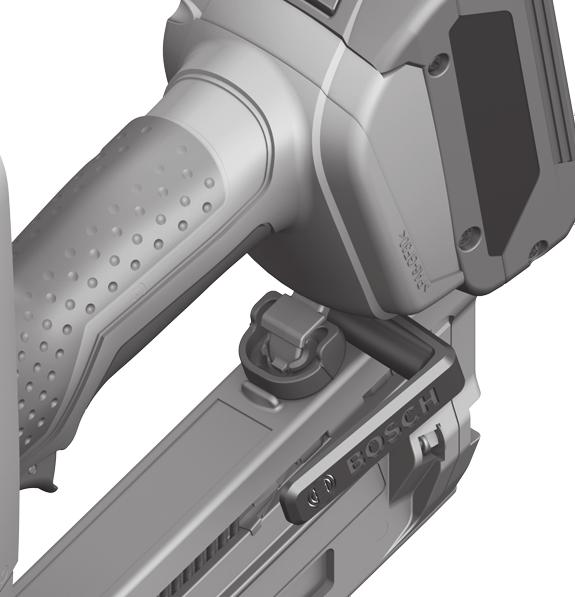

4 OBJ_BUCH book Page 5 Friday, July 15, :15 AM 5 C 5 D1 D E 4 Bosch Power Tools K10 ( )

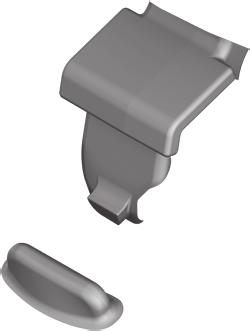

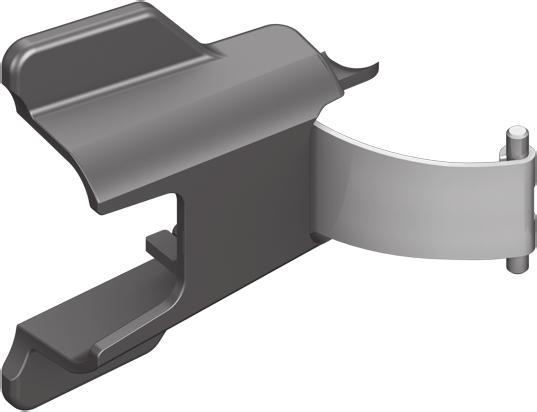

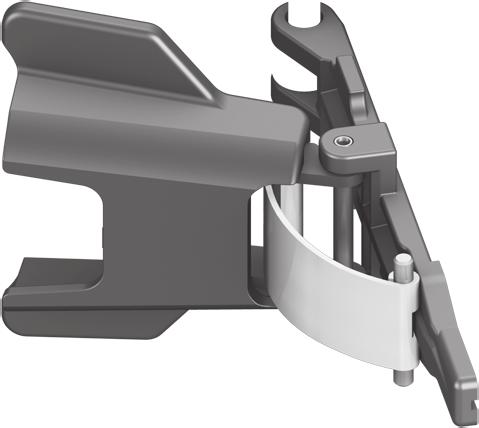

5 OBJ_BUCH book Page 6 Friday, July 15, :15 AM 6 F1 F2 3 3 G V (Li-Ion) (1,3 Ah) (2,6 Ah) (3,0 Ah) K10 ( ) AL 1820 CV (18 V) (EU) (UK) AL 1860 CV (18 V) (EU) (UK) Bosch Power Tools

6 76 Magyar Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáramvédőkapcsoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. Aszemélyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és használata Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet. Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások az akkumulátoros beverőgépek számára Mindig abból induljon ki, hogy az elektrmos kéziszerszám kapcsokat tartalmaz. A beverőgép gondtalan használata kapcsok váratlan kilövéséhez és ennek következtében sérülésekhez vezethet. Sohase célozzon az elektromos kéziszerszámmal saját magára, vagy a közelben tartózkodó más személyekre. Egy váratlan kioldás esetén egy kapocs kerül kilövésre, amely sérüléseket okozhat. A bekapcsolt elektromos kéziszerszámot ne működtesse, amíg azt szilárdan rá nem nyomta a munkadarabra. Ha az elektromos kéziszerszám nem áll érintkezésben a munkadarabbal, a kapocs a rögzítési pontról visszapattanhat. Válassza le az elektromos kéziszerszámot a hálózatról vagy az akkumulátorról, ha egy kapocs beakadt az elektromos kéziszerszámba. Ha egy beverő szerszám csatlakoztatva van a hálózathoz, akkor egy beakadt kapocs eltávolításakor akaratlanul is működésbe léphet. A beszorult kapcsok eltávolításánál óvatosan járjon el. Lehet hogy a rendszer meg van feszítve és a kapocs nagy erővel kilökődik, miközben Ön megpróbálja eltávolítani. Ne használja ezt a beverő szerszámot villamos vezetékek rögzítésére. A szerszám nincs villamos vezetékek felszerelésére méretezve, megrongálhatja a vezetékek szigetelését és így áramütést és tűzveszélyt okozhat. A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. Ügyeljen a munkahelyi körülményekre. A belövendő tárgyak a vékony munkadarabokat esetleg átüthetik, vagy a munkadarabok sarkainál és éleinél lecsúszhatnak és ekkor a közelben álló személyeket veszélyeztethetik. A munka során úgy tartsa az elektromos kéziszerszámot, hogy az energiaellátásban fellépő zavar, vagy a munkadarab egy kemény része következtében fellépő lehetséges visszalökődés esetén a feje és a teste ne sérülhessen meg K10 ( ) Bosch Power Tools

7 Magyar 77 Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye. Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély. Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gőzök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. Az akkumulátort csak az Ön Bosch gyártmányú elektromos kéziszerszámával használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől. Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Boschgyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak. A termék és alkalmazási lehetőségei leírása Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Rendeltetésszerű használat Az elektromos kéziszerszám tetőfedési munkáknál, zsaluzási munkáknál, tetőlécek felszerelésénél, valamint fal- és mennyezetelemek, fahomlokzatok, raklapok, fakerítések, zajvédő falak és ládák gyártásánál az elemek összekötésére szolgál. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a Műszaki adatok táblázatban meg vannak adva. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábraoldalon található képére vonatkozik. 1 Munkadarab kímélő előtét 2 Kioldási biztosíték 3 Rögzítőkar a belövőcsatorna nyitásához/zárásához 4 Mélységi ütköző beállító szabályozókerék 5 Kioldó rendszer reteszelő kapcsoló 6 Kioldó 7 Akkumulátor reteszelés feloldó gomb 8 Akkumulátor 9 Fogantyú (szigetelt fogantyú-felület) 10 Depó a munkadarab kímélő előtét tárolására 11 Övkampó 12 Tároló 13 Magazintolóka 14 Szögmenesztő 15 Torkolat 16 Szögszalag* 17 Magazinrugó * A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. Zaj és vibráció értékek A zajmérési eredmények az EN szabványnak megfelelően kerültek meghatározásra. A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 91 db(a); hangteljesítményszint 102dB(A). Szórás K=3dB. Viseljen fülvédőt! a h rezgési összértékek és K szórás az EN szabvány szerint: a h <2,5 m/s 2, K=1,5 m/s 2. Az ezen előírásokban megadott rezgésszint az EN szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Műszaki adatok Akkumulátoros szögbelövő gép Megfelelőségi nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a Műszaki adatok alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN a 2004/108/EK, 2006/42/EK irányelveknek megfelelően. A műszaki dokumentációja (2006/42/EK) a következő helyen található: Robert Bosch GmbH, PT/ESC, D Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D Leinfelden-Echterdingen Leinfelden, Összeszerelés GSK 18 V-LI Professional Cikkszám D Kioldó rendszer Egyenkénti kioldás biztosított folytatással Belövendő tárgy Típus Hosszúság Átmérő Szög mm mm T-szögek ,6 20 a tár legnagyobb befogadóképessége 105 Méretek Magasság Szélesség Hosszúság mm mm mm Súly az EPTA-Procedure 01/2003 (2003/01 EPTA-eljárás) szerint kg 3,5 Akkumulátor Li-ionok Névleges feszültség V= 18 Kapacitás Aó 3,0 Akku feltöltésenkénti működési időtartam (tartós üzem) kb. 700 szög Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Az akkumulátor feltöltése Csak az ábrák oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülék vannak pontosan beállítva az Ön elektromos kéziszerszámában alkalmazásra kerülő lithium-ionos-akkumulátorok töltésére. Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltőkészülékben. A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. A lithium-ionos-akkumulátort az Electronic Cell Protection (ECP) védi a túl erős kisülés ellen. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ezután több belövendő tárgy már nem kerül belövésre. FIGYELEM Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a kioldót. Ez megrongálhatja az akkumulátort. Az akkumulátor egy NTC típusú hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 C és 45 C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít. Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat. Az akkumulátor kivétele (lásd az A ábrát) A 8 akkumulátor két reteszelő peremmel van felszerelve, ezek annak meggátolására szolgálnak, hogy az akkumulátor az intenzív használat során a rezgések következtében kiessen. Nyomja be a 7 reteszelésfeloldó gombot (1.) és ezzel egyidejűleg tolja előre az akkumulátort. Nyomja meg még egyszer a 7 reteszelés feloldó gombot (2.) és húzza ki hátrafelé teljesen az akkumulátort. A tár betöltése (lásd a B1 B4 ábrát) Mielőtt a készüléken beállításokat végezne, tartozék alkatrészeket cserélne, vagy az elektromos kéziszerszámot eltenné, reteszelje a kioldó rendszert és vegye ki a készülékből az akkumulátort. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám akaratlan üzembe helyezését. Csak eredeti Bosch gyártmányú tartozékokat használjon (lásd Műszaki adatok ). Az elektromos kéziszerszám preciziós alkatrészei, mint a tár, a torkolat és a kilövőcsatorna Bosch gyártmányú kapcsok, szögek és csapok kilövésére vannak optimalizálva. Más gyártók más acélminőségeket és méreteket használnak. A nem megengedett belövendő tárgyak használata megrongálhatja az elektromos kéziszerszámot és személyi sérüléseket okozhat. Az elektromos kéziszerszámot a magazin betöltése közben úgy tartsa, hogy a 15 torkolata sem saját magára, sem más személyekre ne irányuljon. Szükség esetén tisztítsa meg a 13 magazintolókát és gondoskodjon arról, hogy a 12 magazin ne legyen elszennyeződve. Toljon be egy hozzáillő 16 szögszalagot a 12 magazin végén található T-alakú résbe. Tolja annyira előre a magazinban a szögszalagot, hogy az utolsó szög a 17 magazinrugó előtt feküdjön. Megjegyzés: A magazintolóka reteszelése meggátolja, hogy az elektromos kéziszerszámot üres magazin mellett üzembe lehessen helyezni. A kioldási biztosítékot így nem lehet benyomni, és így nem lehet üres magazinnal lőni. Nyomja hozzá az előre megfeszített 14 szögmenesztőt a 13 magazintolókához és húzza ezzel egyidejűleg a magazintolókát teljesen a 12 magazin végéig. Megjegyzés: A magazintolókát nagyobb erőkifejtés nélkül (csak az ujjakkal) hátra kell tudni tolni. Ha a magazintolóka nehezen jár, a szögek hibás szögben kerülnek belövésre. Vezesse benyomott 14 szögmenesztővel óvatosan előre a 13 magazintolókát, amíg a szögmenesztő a legutolsó szög fölé kerül, és tolja ezzel teljesen előre a magazinban a szögszalagot. Bosch Power Tools K10 ( )

8 78 Magyar Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókát. A magazintolóka ekkor megrongálódhat, és becsípheti a kezelő ujjait. Üzemeltetés Kioldó rendszer Egyenkénti kioldás biztosított folytatással Ennél a kioldó rendszernél először a 2 kioldási biztosítékot szorosan fel kell helyeznie a munkadarabra. Egy belövendő tárgy csak a 6 kioldó megnyomása után kerül kilövésre. További belövéseket ekkor csak azután lehet végrehajtani, miután a kioldót és a kioldási biztosítékot előzőleg ismét visszatolja a kiindulási helyzetbe Üzembe helyezés Mielőtt a készüléken beállításokat végezne, tartozék alkatrészeket cserélne, vagy az elektromos kéziszerszámot eltenné, reteszelje a kioldó rendszert és vegye ki a készülékből az akkumulátort. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám akaratlan üzembe helyezését. Az akkumulátor beszerelése Csak az Ön elektromos kéziszerszámának a típustábláján megadott feszültségű, eredeti Boschgyártmányú Li-ion-akkumulátort használjon. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat. A kioldó rendszer reteszeléséhez nyomja balra az 5 kapcsolót. Ezután már egy szög sem kerül kilövésre, még akkor sem ha felteszi a 2 kioldó biztosítékot a munkadarabra és megnyomja a 6 kioldót. Tegye be a 8 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval. Szögek kilövése (lásd a C ábrát) A kioldó rendszer reteszelésének feloldásához nyomja jobbra az 5 kapcsolót. A kioldó rendszer reteszelése most fel van oldva. Tegye fel szorosan a 15 torkolatot vagy szükség esetén a gumizott 1 munkadarab kímélő előtétet a munkadarabra, úgy hogy a 2 kioldási biztosíték teljesen benyomódjon. Nyomja be ezután rövid időre, majd ismét engedje el a 6 kioldót. Ekkor egy szög kilövésre kerül. Hagyja visszapattanni az elektromos kéziszerszámot a munkadarabról. Egy további belövéshez teljesen emelje le az elektromos kéziszerszámot a munkadarabról, majd tegye fel a következő belövési pontra. Ha a 6 kioldót és a 2 kioldási biztosítót egy szög kilövése után még több mint 1 másodpercig benyomva tartja, akkor a visszalökési hatás következtében további szögek kilövésére kerülhet sor. A kioldó rendszer reteszelése Mielőtt a készüléken beállításokat végezne, tartozék alkatrészeket cserélne, vagy az elektromos kéziszerszámot hosszabb munkaszünetekhez eltenné, illetve miután a munkát befejezte, reteszelje a kioldó rendszert. A kioldó rendszer reteszeléséhez nyomja balra az 5 kapcsolót. Ezután már egy szög sem kerül kilövésre, még akkor sem ha felteszi a 2 kioldó biztosítékot a munkadarabra és megnyomja a 6 kioldót. Munkavégzési tanácsok Mielőtt a készüléken beállításokat végezne, tartozék alkatrészeket cserélne, vagy az elektromos kéziszerszámot eltenné, reteszelje a kioldó rendszert és vegye ki a készülékből az akkumulátort. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám akaratlan üzembe helyezését. Minden munkakezdés előtt ellenőrizze a biztonsági és kioldó berendezések kifogástalan működését, valamint valamennyi csavar és anya szoros illeszkedését. Ha egy elektromos kéziszerszám meghibásodik, vagy nem kifogástalanul, működik, azonnal válassza le a feszültségellátásról és lépjen kapcsolatba egy Bosch elektromos szerszám Ne hajtson végre az elektromos kéziszerszámon az előírásoknak meg nem felelő manipulációkat. Ne szerelje le és ne blokkolja le az elektromos kéziszerszám alkatrészeit, mint például a kioldási biztosítékot. Ne hajtson végre alkalmatlan eszközökkel vészjavításokat. Az elektromos kéziszerszámot rendszeresen és szakszerűen karban kell tartani (lásd Karbantartás és tisztítás, a 79. oldalon). Kerülje el az elektromos kéziszerszám bármilyen meggyengítését, vagy megrongálását, tehát például kerülje el a következő tevékenységeket: jelek beütése, vagy gravírozása a berendezés felületébe, a gyártó által nem engedélyezett átalakítások, kemény anyagokból, például acélból, készült sablonok mentén történő vezetés a berendezés leejtése, vagy a padlón való eltolása, kalapácsként való használat, bármilyen erőszakos behatás. Győződjön meg arról, mi van a munkadarab alatt vagy mögött. Ne lőjön szögeket falakba, mennyezetekbe, vagy padlókba, ha azok mögött személyek tartózkodnak. A szögek átüthetik a munkadarabot és sérülést okozhatnak. Ne lőjön szöget egy már belőtt szögre. Ilyenkor a szögek deformálódhatnak, vagy beékelődhetnek, vagy az elektromos kéziszerszám irányíthatatlanul elmozdulhat. Ha az elektromos kéziszerszámot hideg környezeti feltételek mellett használja, az első szögek a szokásosnál lassabban kerülnek belövésre. Miután az elektromos kéziszerszám a munka során felmelegedett, ismét lehet normális munkavégzési sebességgel dolgozni. Az ütőfej elkopásának csökkentésére ne hozza működésbe kapcsok, illetve szögek nélkül a készüléket. Hosszabb munkaszünetek előtt vagy a munka befejezésekor reteszelje a kioldó rendszert és lehetőleg ürítse ki a magazint. A magazin kiürítése (lásd a D1 D2 ábrát) Benyomott 14 szögmenesztő mellett húzza hátra annyira a 13 magazintolókát, hogy a szögmenesztő elhagyja az utolsó szöget, majd vezesse óvatosan előre a magazintolókát a 12 magazin elejéig. Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókát. A magazintolóka ekkor megrongálódhat, és becsípheti a kezelő ujjait. Fordítsa úgy el az elektromos kéziszerszámot, hogy a magazinban található szögek a 17 magazinrugóig hátracsússzanak. Nyomja le a magazinrugót és hagyja a szögeket a 14 szögmenesztő megkerülésével a 12 magazinból kicsúszni. Mélységütköző beállítása (lásd az E ábrát) A szögek belövési mélységét a 4 mélységi ütköző szabályozókerékkel lehet beállítani. Ürítse ki a 12 magazint. (lásd A magazin kiürítése, a 78. oldalon) A szögek túl mélyre kerülnek belövésre: A belövési mélység csökkentésére forgassa el a 4 szabályozókereket az óramutató járásával ellenkező irányba. vagy A szögek nem elég mélyre kerülnek belövésre: A belövési mélység megnövelésére forgassa el a 4 szabályozókereket az óramutató járásával megegyező irányba. Ismét töltse meg a magazint. (lásd A tár betöltése, a 77. oldalon) Egy próbadarabbal tesztelje ki az új belövési mélységet. Szükség esetén ismételje meg a munkalépéseket. A beékelődések feloldása (lásd az F1 F2 ábrát) Egyes különálló szögek beékelődhetnek a kilövőcsatornába. Ha ez gyakrabban előfordul, lépjen kapcsolatba egy Bosch elektromos szerszám Megjegyzés: Ha az ütőfej a beékelődés feloldása után nem megy vissza az eredeti helyzetbe, lépjen kapcsolatba egy Bosch elektromos szerszám Ismét engedje el a 6 kioldó kart. Reteszelje a kioldó rendszert (lásd A kioldó rendszer reteszelése, a 78. oldalon) és vegye ki a 8 akkumulátort. Ürítse ki a 12 magazint. (lásd A magazin kiürítése, a 78. oldalon) Nyomja le a 3 rögzítőkart, úgy hogy ki lehessen nyitni a kilövőcsatornát. Távolítsa el a beékelődött szöget. Szükség esetén használjon erre a célra egy fogót. Zárja le a kilövőcsatornát, akassza be a 3 rögzítőkar kengyelét a kilövőcsatorna kampójába, majd nyomja el ismét felfelé a rögzítőkart. Ismét töltse meg a magazint. (lásd A tár betöltése, a 77. oldalon) A munkadarab kímélő előtét kicserélése (lásd a G ábrát) A 2 kioldási biztosíték végén elhelyezett 1 munkadarab kímélő előtét védelmet nyújt a munkadarabnak, amíg az elektromos kéziszerszámot a belövéshez megfelelően el nem helyezik a munkadarabon. A munkadarab kímélő előtétet el lehet távolítani és ki lehet cserélni. Húzza le a munkadarab kímélő előtétet a kioldási biztosítékról. Tolja rá az új munkadarab kímélő előtét a nyitott végével a kioldási biztosítékra. Megjegyzés: Egy tartalék munkadarab kímélő előtétet a 12 magazin felső oldalán lehet tárolni. Tolja ehhez be a munkadarab kímélő előtétet a 10 depóba. Szállítás és tárolás Az elektromos kéziszerszám szállításához reteszelje a kioldó rendszert (lásd A kioldó rendszer reteszelése a 78. oldalon), mindenek előtt ha egy létrát használ, vagy a készülékkel szokatlan testtartással kell haladnia. A munkahelyen az elektromos kéziszerszámot csak a 9 fogantyúnál fogva és csak aktiválatlan 6 kioldóval vigye. Az elektromos kéziszerszámot mindig csak az akkumulátortól elválasztott állapotban, és csak egy száraz, meleg helyiségben szabad tárolni. Ha az elektromos kéziszerszámot hosszabb ideig nem akarja használni, vonja be a szerszám acélból készült részeit egy finom olajréteggel. Ez meggátolja a rozsdalerakódásokat K10 ( ) Bosch Power Tools

9 Magyar 79 Karbantartás és szerviz Karbantartás és tisztítás Mielőtt a készüléken beállításokat végezne, tartozék alkatrészeket cserélne, vagy az elektromos kéziszerszámot eltenné, reteszelje a kioldó rendszert és vegye ki a készülékből az akkumulátort. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám akaratlan üzembe helyezését. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson. Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszámműhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot. Megelőző karbantartási terv Tisztítsa ki a 12 magazint. Távolítsa el azokat a műanyagvagy faforgácsokat, a melyek a munkák során a magazinban összegyűlhetnek. Rendszeres időközökben tisztítsa ki sűrített levegővel az elektromos kéziszerszámot. Művelet Magyarázat Kivitel Tisztítsa meg a 12 magazint és a 13 magazintolókát. Meggátolja, hogy egy szög beékelődjön. Fújja át naponta sűrített levegővel a magazin/magazintolóka mechanizmust. Gondoskodjon arról, hogy a 2 kioldási biztosíték előírásszerűen működjön. Az üzemzavarok elhárítása Ez elősegíti a munkabiztonságot, és az elektromos kéziszerszám hatásos alkalmazását. Fújja át naponta sűrített levegővel a kioldási biztosítékot. Probléma A hiba oka Elhárítás módja Az elektromos kéziszerszám nem üzemkész. Az akkumulátor nincs feltöltve vagy meghibásodott. Töltse fel teljesen, vagy cserélje ki az akkumulátort. Az elektromos kéziszerszám üzemkész, de szögek nem kerülnek kilövésre. Az akkumulátor nincs helyesen behelyezve a készülékbe. Az akkumulátor hőmérséklete túl magas vagy túl alacsony. Az akkumulátor érintkezői elszennyeződtek vagy meghibásodtak. A kioldó rendszer reteszelve van. A 12 magazin üres. A 2 kioldási biztosíték meggörbült. Az elektronika meghibásodott. A következő komponensek lehetséges meghibásodása: Kioldó 6 Ütőfej Motor vagy hajtószíj Elektronika A kilövő mechanizmusban idegen testek halmozódtak fel. A 15 torkolatban vagy a 12 magazinban idegen testek halmozódtak fel. Egy szög beékelődött a kilövőcsatornába. A 13 magazintolóka meghibásodott. A magazintolóka rugója túl gyenge vagy meghibásodott. Nem megengedett tárgyakat lő be a berendezéssel. Gondoskodjon arról, hogy az akkumulátor bepattanjon a fogantyúba. Várja meg, amíg az akkumulátor (ismét) eléri az optimális üzemi hőmérsékletét. A kioldó rendszer reteszelésének feloldásához nyomja jobbra a 5 kapcsolót. Ismét töltse meg a magazint. (lásd A tár betöltése, a 77. oldalon) Tisztítsa meg a 15 torkolatot vagy a 12 magazint. Lazítsa ki a beékelődést. (lásd A beékelődések feloldása, a 78. oldalon) Szükség esetén tisztítsa meg a 13 magazintolókát és gondoskodjon arról, hogy a 12 magazin ne legyen elszennyeződve. Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a Műszaki adatok táblázatban meg vannak adva. A 12 magazin üres. Ismét töltse meg a magazint. (lásd A tár betöltése, a 77. oldalon) A szögek túl mélyre kerülnek belövésre. A mélységi ütköző túl mélyen van beállítva. Állítsa be a kívánt mélységre a mélységi ütközőt. (lásd Mélységütköző beállítása, a 78. oldalon) A puffer elhasználódott. Bosch Power Tools K10 ( )

10 Probléma A hiba oka Elhárítás módja Az elektromos kéziszerszám egyes szögeket átugrik, vagy túl nagy az ütemenkénti előtolása. Az akkumulátor nincs feltöltve vagy meghibásodott. A belövendő tárgyak hossza túl nagy. A mélységi ütköző túl magasra van beállítva. Nem megengedett tárgyakat lő be a berendezéssel. A magazintolóka rugója túl gyenge vagy meghibásodott. Töltse fel teljesen, vagy cserélje ki az akkumulátort. Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a Műszaki adatok táblázatban meg vannak adva. Állítsa be a kívánt mélységre a mélységi ütközőt. (lásd Mélységütköző beállítása, a 78. oldalon) Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a Műszaki adatok táblázatban meg vannak adva. A szögek gyakran beékelődnek a kilövőcsatornába. Nem megengedett tárgyakat lő be a berendezéssel. Csak eredeti tartozékokat használjon. Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a Műszaki adatok táblázatban meg vannak adva. A belőtt szögek meg vannak görbülve. Az ütőfej megrongálódott.
