Innovatív tűzvédelmi megoldások aeroszolos technológiával

Átírás

1 Innovatív tűzvédelmi megoldások aeroszolos technológiával Innovációk és megoldások az aktív tűzvédelemben Az OKF Tudományos Tanácsa és a Védelem Katasztrófavédelmi Szemle konferenciája május 15., Pécel

2 Agenda FirePro aeroszolos automata oltórendszer Oltási mechanizmusa - Felépítése Tulajdonságai Alkalmazások Megoldások Referenciák Budapest firepro.hu firepro.hu

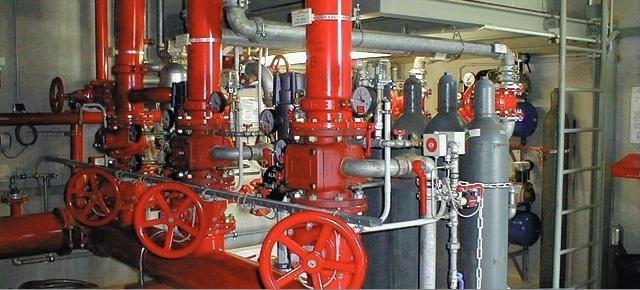

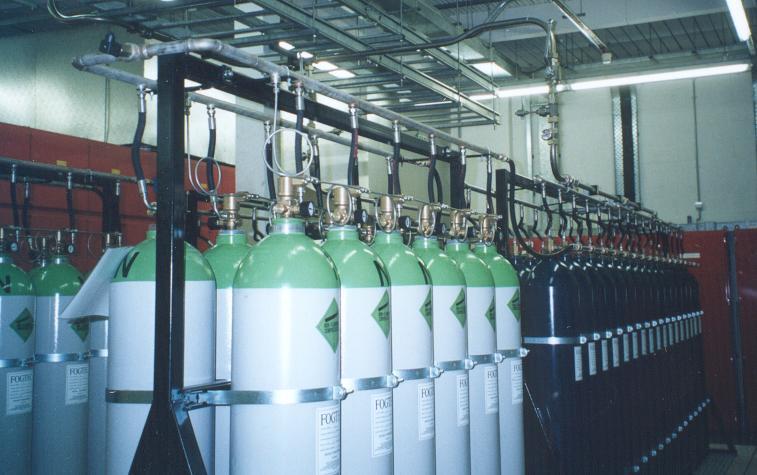

3 Lehet egyszerűbb. firepro.hu

4 Az aeroszolos technológia 35 évvel ezelőtt kezdték alkalmazni a Szojuz űrhajózási hordozórakétaiban 20 évvel ezelőtt megjelentek a civil alkalmazások Különleges tulajdonságai köszönhetően a szakma hamar elismerte és széles körben alkalmazni is kezdték mint a halon helyettesítője Budapest Kidolgozott nemzeti, európai, amerikai, ausztrál és nemzetközi szabványok és vizsgálati előírások A FirePro-t jelenleg több mint 75 országban sikeresen forgalmazott oltórendszer firepro.hu firepro.hu

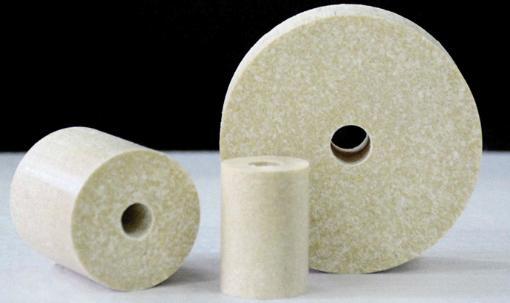

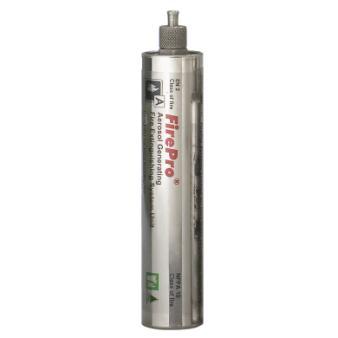

5 A FirePro oltóanyag Kompakt erős, szilárd, stabil anyag Főbb összetevője: kálium sók Nem pirotechnikai, nem toxikus Elektromos ill. termikus impulzus hatására aeroszollá válik Exotermikus átalakulási folyamat Önaktivalási hőmérséklet 300 C 15 év tanúsított élettartam Teljesen környezetbarát Európai Unióban gyártott termék firepro.hu

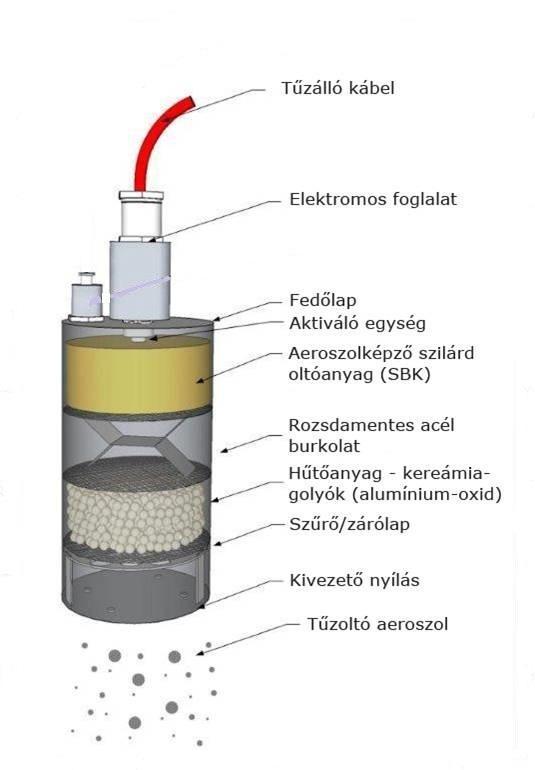

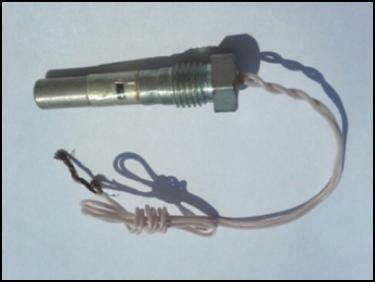

6 A FirePro oltógenerátor felépítése firepro.hu Indító szerkezet Az összes Firepro típusban ugyanaz a fixen beépített, indító szerkezet található Indításhoz szükséges: 0.8 A / 1,5V -36 V = 3-4 sec-ig

7 A FirePro oltási mechanizmus. A tűz eloltása tulajdonképpen az égés négy feltételéből az egyiknek a megszüntetését jelenti. A FirePro a gyors láncreakciót akadályozza meg kémiai úton, ugyanis az aeroszol kémiai inhibitort (kémiai reakciót gátló anyagot) tartalmaz A FirePro oltóberendezésekben lévő szilárd vegyület aeroszollá alakul át, amely főként káliumsókat tartalmaz (pl. K2CO3). Az aeroszol részecskék (néhány mikron és nanó méretűek) könnyedén eloszlanak az égéstérben, inert gázban szuszpendálva különösen nagy felszínt adnak a tömeges reakciókhoz. Amikor az aeroszol eléri a lángokat és reakcióba lép velük, főként kálium gyökök (K*) szabadulnak fel a káliumsók (pl. K 2 CO 3 ) hő hatására történő felbomlásából. A láncreakciót gátló anyag jelen esetben a kálium gyökök (K*) hozzákapcsolódnak a szabadgyökökhöz (hidrogén, oxigén, hidroxid - H*,O*,OH*) a lángokból, olyan stabil anyagokat alkotva, mint a KOH, KO, KH, mely nem reagálnak tovább. A tűz eloltása így nem oxigén elvonásával vagy a tűz lehűtésével történik. firepro.hu

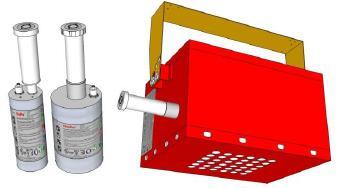

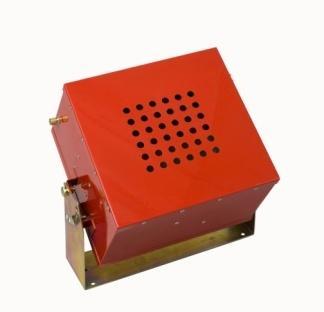

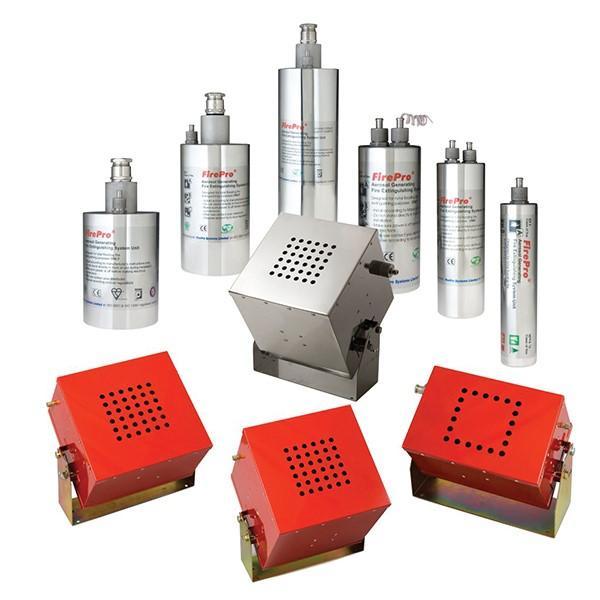

8 A FirePro generátorcsalád. FP-20S FP-40S FP-80S FP-100S FP-200S FP-500S FP-1000M FP-1200 FP-2000 FP-3000 FP- 4200T FP-5700 FP-1200S firepro.hu FP-2000S FP-3000S FP- 4200TS FP-5700S

9 Méretezés Oltóanyag mennyiség kiszámítása: M = V x D M = a szükséges tűzoltó anyag mennyisége (g-ban) V = védendő tér (m 3 -ben) D = kiszámított tűzoltási koncentráció (g/m 3 ) az adott tűzosztályú tűz biztonságos oltásához (már tartalmazza a 30%-os biztonsági tényezőt a CEN/TR és ISO szerint). A tűzosztálynál: 76,4 x 1,3 = 99,32 g/m 3 B tűzosztálynál: 55,4 x 1,3 = 72,02 g/m 3 C tűzosztálynál: 49,8 x 1,3 = 64,74 g/m 3 F tűzosztálynál: 80,83 x 1,3 = 105,08 g/m 3 Ökölszabály: 100 g = 1 m 3 (legtöbb esetben) pl. 30 m 3 -es helyiség védelméhez 1 db FP 3000-es generátor elegendő firepro.hu

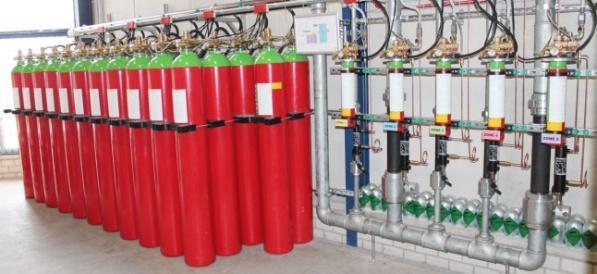

10 A FirePro tulajdonságai Rendkívül hatékony A, B, C és F tűzosztályú tüzekre (tanúsított!) Alkalmazható bejárható és nem bejárható terekben egyaránt Automatikus és autonóm rendszer Könnyen csatlakoztatható hagyományos, meglevő tűzjelző rendszerekhez Egyszerűen tervezhető Könnyen és gyorsan telepíthető, áttelepíthető és bővíthető Nem igényel csőrendszert, pumpákat, külön tartályokat, fúvókákat, egyéb gépészeti eszközöket, vagy akár külön helyiséget Nem túlnyomásos Elektromos tüzek oltására 75 kv-ig Nem toxikus, nem vonja el az oxigént Az oltóanyag önmagában nem korrozív nem káros az elektromos berendezésekre -50 o C o C-os környezetben alkalmazható. Akár 98%-os páratartalom mellett. Nincs szükség tömörségvizsgálatra! Nincs szükség tűzteszt elvégzésére! X

11 A FirePro tulajdonságai Teljesen környezetbarát, zöld termék nem tartalmaz HFC vagy CFC gázokat (ODP -ózonbontó potenciál =0, GWP- globális felmelegedési potenciál =0, ALT - atmoszférikus élettartam = elhanyagolható) Az oltóanyag nem tartalmaz pirotechnikus vagy toxikus anyagokat Hatékonysága nem csökken a környezeti hőmérséklet ingadozásával Önaktiválás: 300 C-nál Minimális karbantartás 15 éves élettartam (tanúsított!), 5 év garancia! Választékos termékskála legszélesebb körű alkalmazási lehetőségek Rendkívül hatékony Gazdaságos EU-s termék firepro.hu

12 Bejárható és nem bejárható terek.. TvMI - az aeroszolos tűzoltó rendszerek tervezése, telepítése szerint: Bejárható tér : az a terület, ahol emberek rövid időszakokban jelen lehetnek (elektromos helyiségek, raktárak, irattárak, gépházak, telekommunikációs konténerek stb). Nem bejárható tér: az a terület, ahova a méret vagy más fizikai korlátok miatt emberek nem képesek bejutni (elosztószekrények, kábel alagutak, álmennyezet, álpadló, technológiai rendszerek, ipari automatizált raktározási rendszerek, elszívó rendszerek, festőkabinok stb.) firepro.hu

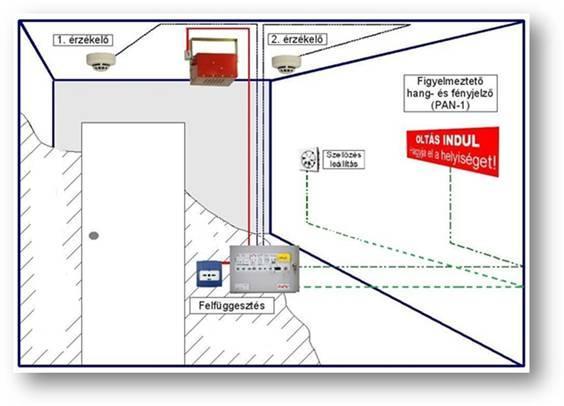

13 A FirePro rendszerek felépítése Bejárható tér esetében Nem bejárható tér esetében firepro.hu

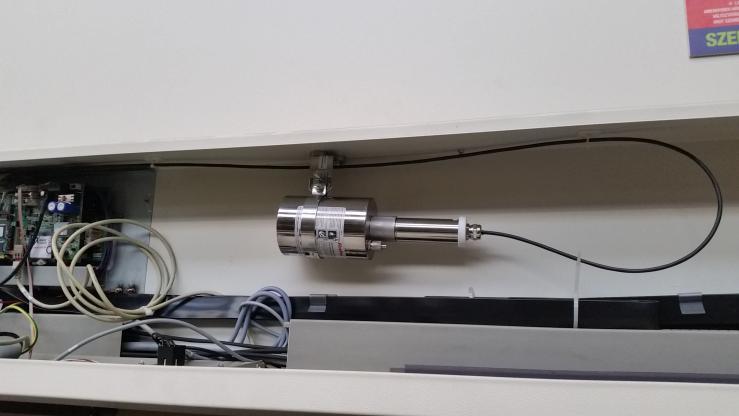

14 Elemes aktiválási mód 3. Elemes - FPC-4R oltásindító modul Nem bejárható terek védelmére alkalmazható Min. 1,5 V-os elemmel elindítható. A lineáris hőkábel (68 0 C vagy C-os) kapcsolóként működik (rövidre zár) és ezáltal a kis akkumulátor elindítja az oltógenerátort. Relével ellátva, átjelzési/vezérlési lehetőség RB-s környezetben is alkalmazható firepro.hu

15 Egyéb aktiválási módok- Nem bejárható terek védelmére 4. FPC-5 indító modul - Elemes aktiválási típus 4.1. Hőkábel érzékeléssel Elérhető hőmérsékletek: 68 C, 105 C, 180 C Max. egy egység aktiválható vele 4.2. Bimetál érzékeléssel Elérhető hőmérsékletek: 60 C,70 C, 80 C, 100 C Max egy egység aktiválható vele 5. Termikus indítás Üvegfiolás A termikus indítószerkezet egy termikus zárszerkezetből és egy mechanikus átvitelű rugós ütőszerkezetből áll Kioldási hőmérséklet: 57, 68, 79, 93, 141, 182 C Max. egy egység aktiválható vele RB-s környezetben is alkalmazható firepro.hu

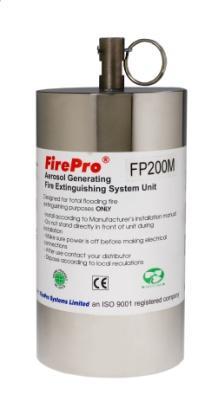

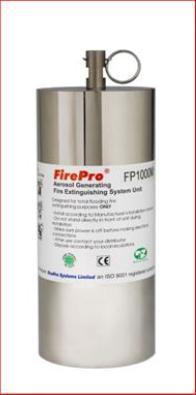

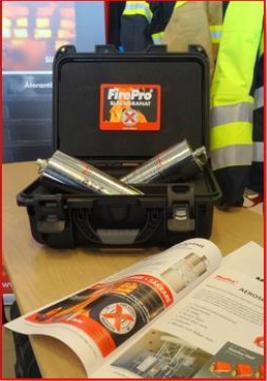

16 Aktiválási módok Manuális 6. Oltógránát Kifejezetten az elsődleges beavatkozóknak fejlesztve Háromféle típusban elérhető: FP-200M, FP-500M és FP-1000 M Kizárólag képzett személyzet működtetheti Aktiválás: Biztonsági szeg eltávolításával Késleltetési idő: kb.10 mp firepro.hu

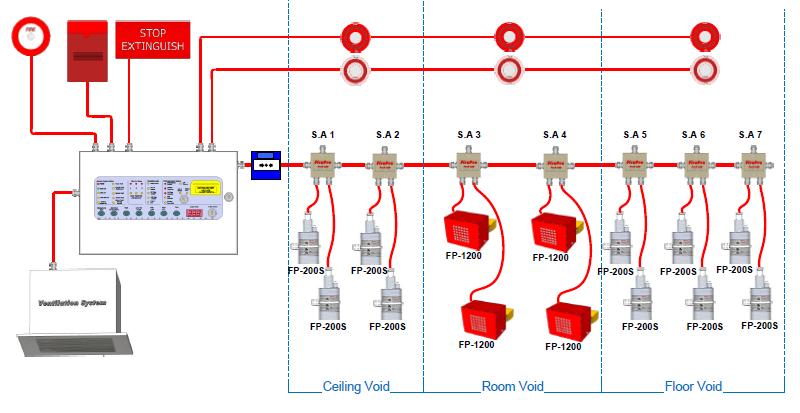

17 Rendszerfelépítés Álmennyezet Helyiség Álpadló

18 Rendszer leválasztó kapcsoló Cél: A generátorok véletlen indításának megakadályozása, amikor emberek tartózkodnak a helyszínen (pl. karbantartás, stb.) Megvalósítás: Oltó kimenet leválasztása az oltó generátor(ok)ról A generátorok indító bemeneteinek védőföldre kapcsolása (ahol szükséges) A megfelelő állapot jelzése a központon

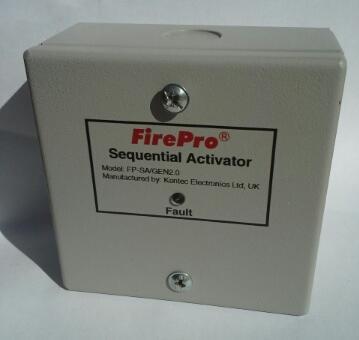

19 Soroló egység Indítja a csatlakoztatott generátorokat egységet és tovább adja a vezérlést a következő egység felé A soroló egységek felügyelik a generátorokat A Kentec-Firepro Sigma XT központhoz akár 20 soroló egységet (40 generátort) lehet kötni

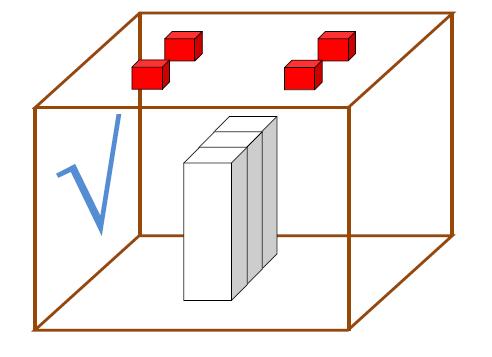

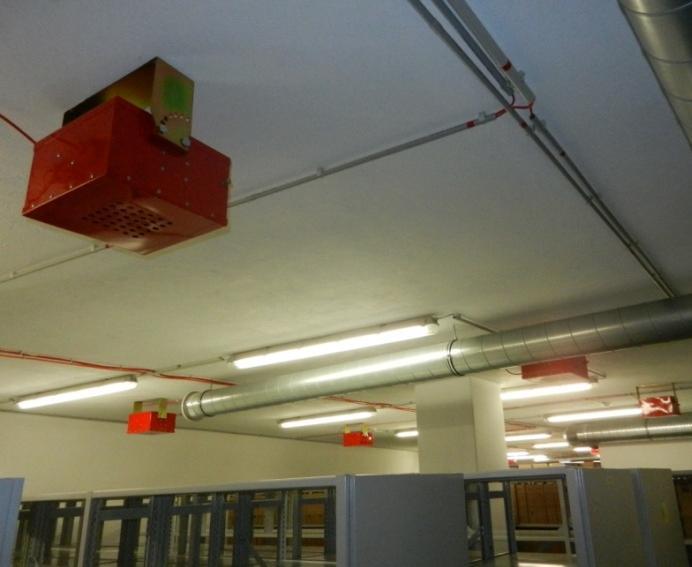

20 Oltógenerátorok elhelyezése Aeroszol homogén eloszlása a térben, könnyen eléri a tűz fészkét A kiáramlást nem akadályozzák a helyiségben elhelyezett tárgyak

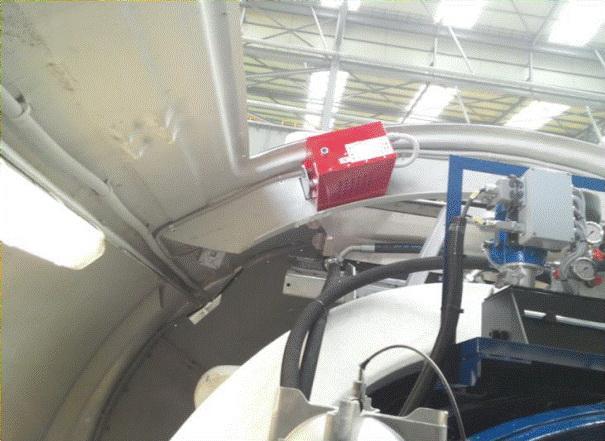

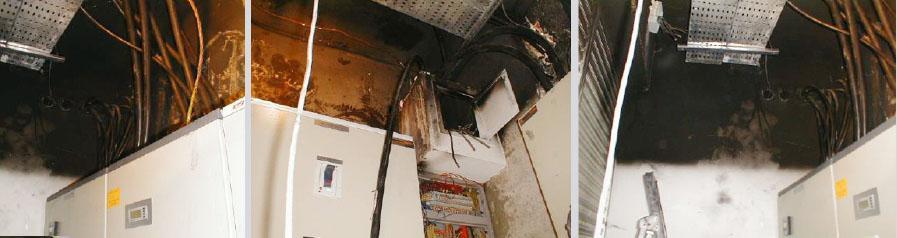

21 Válós eset - FirePro nélkül Nem volt telepítve oltórendszer, tűzoltók végezték az oltást Busz motortér Tűzálló szekrény!

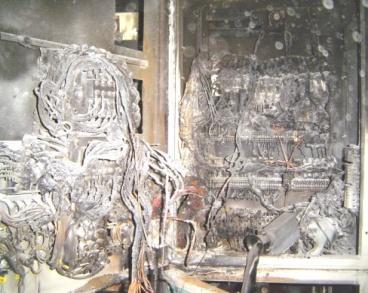

22 Válos eset - FirePro-val Aktiválódott FP-100S oltógenerátor Felrobbant kondenzátor Busz motortér Aktiválódott FP-20S oltógenerátor

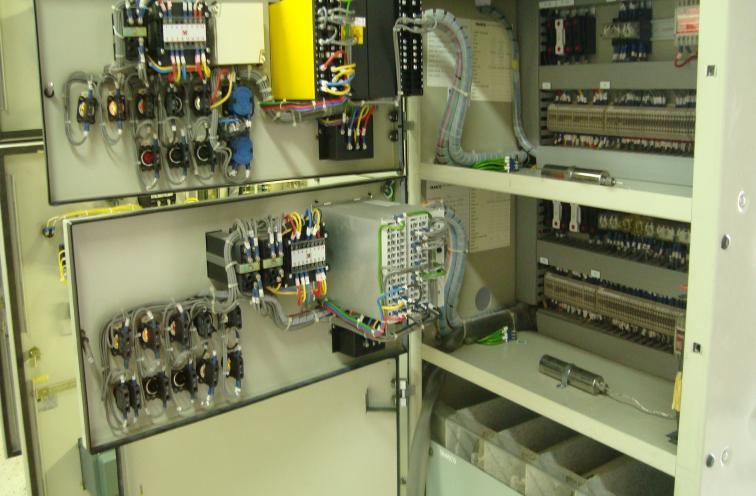

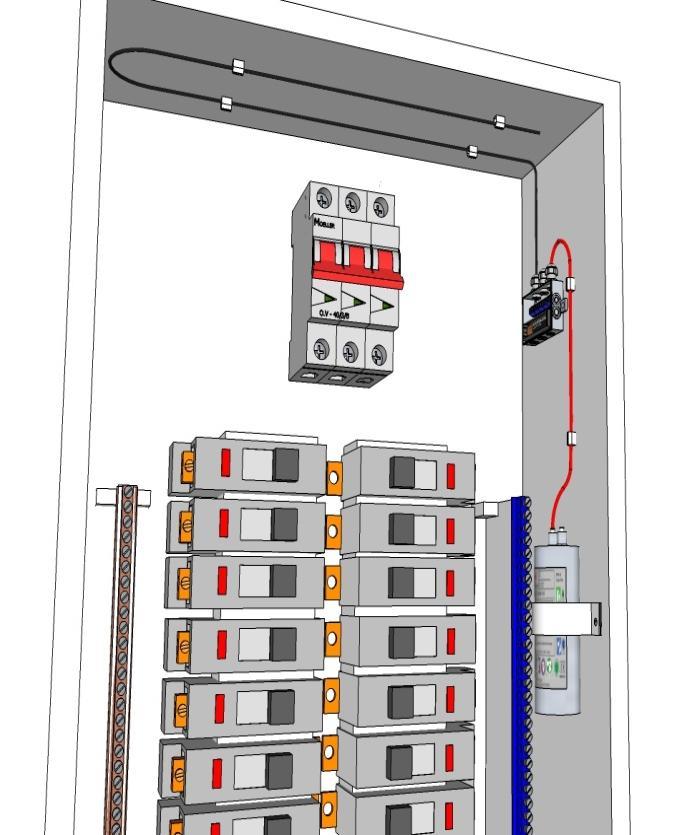

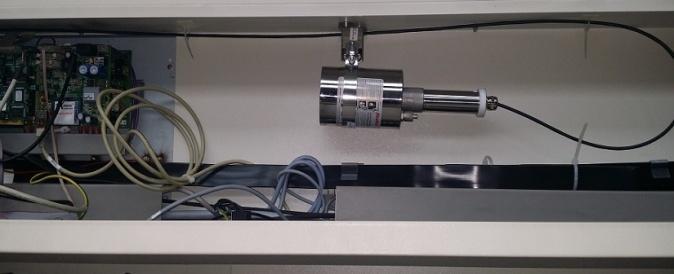

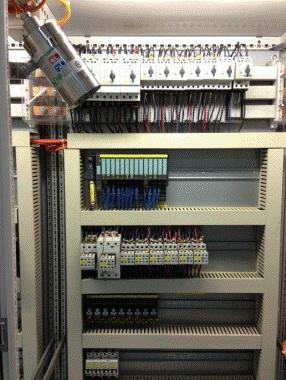

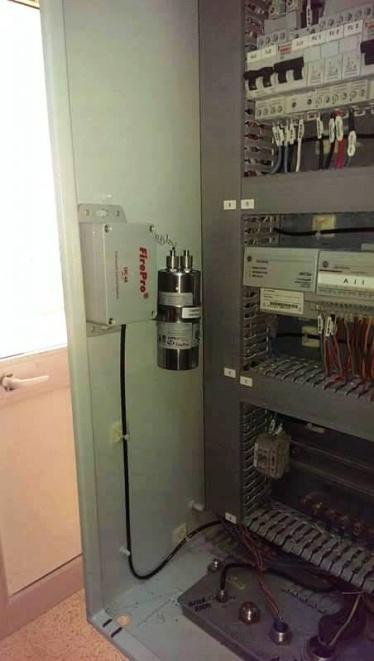

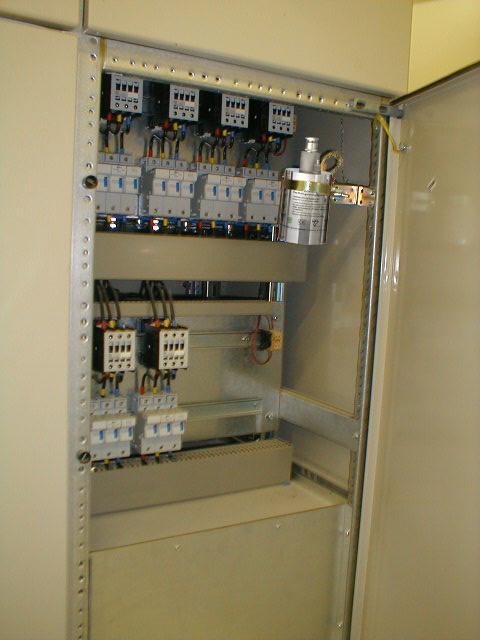

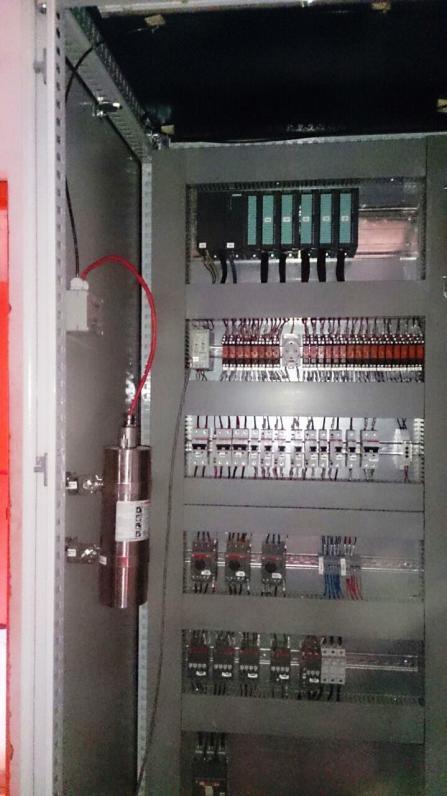

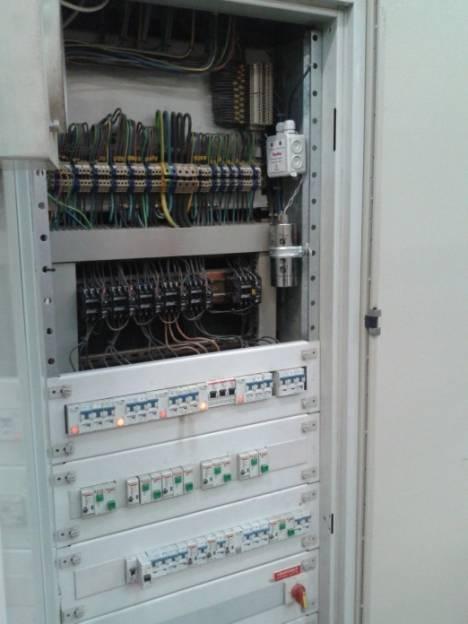

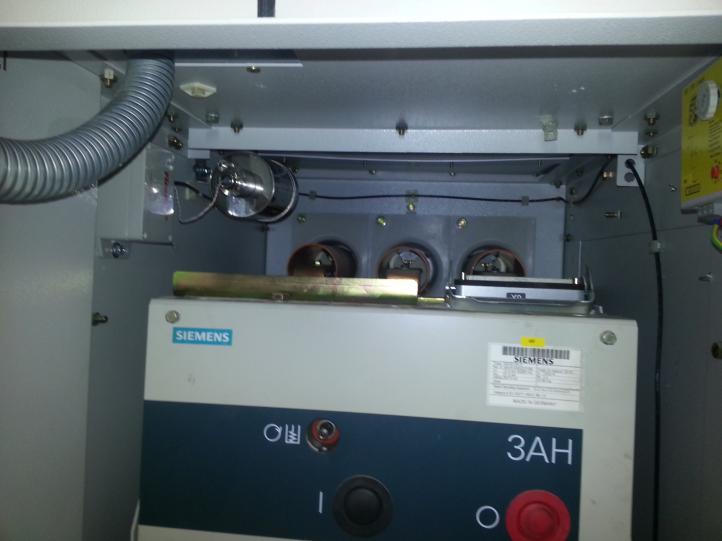

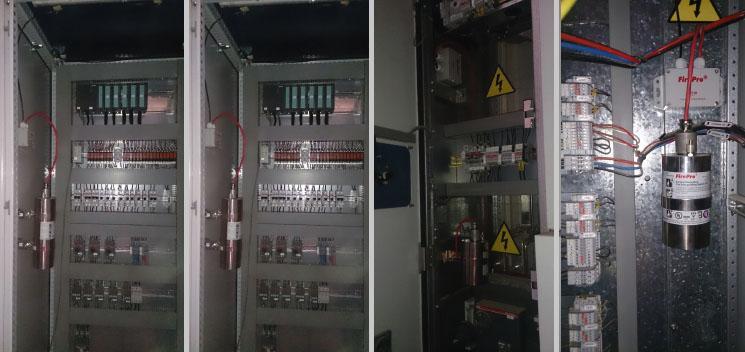

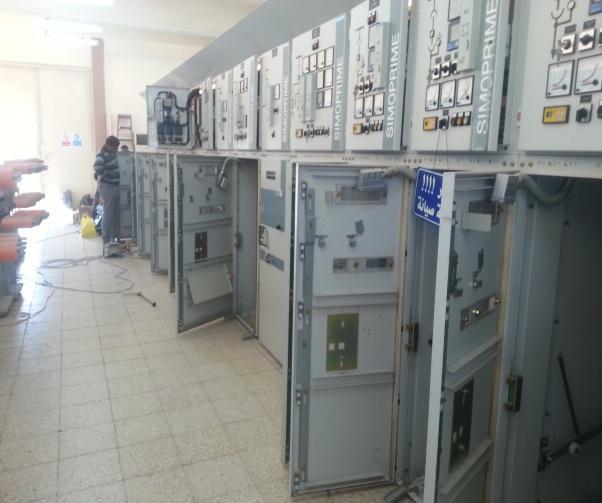

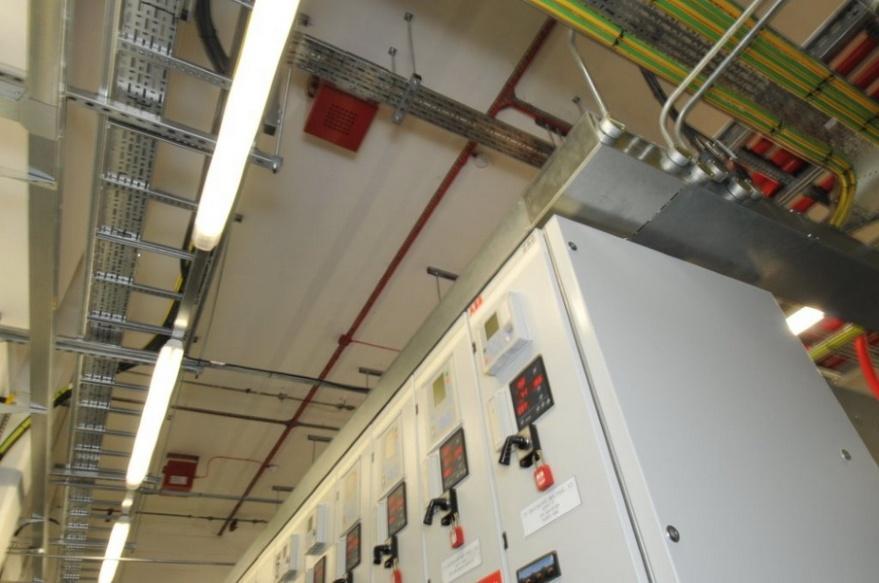

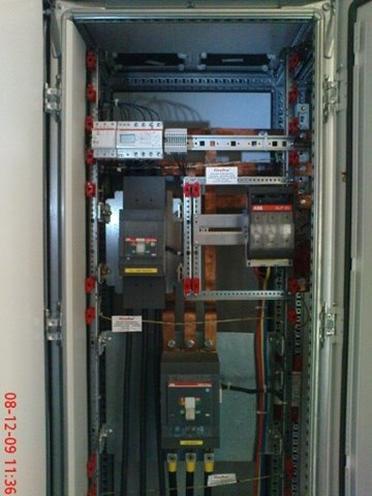

23 Elektromos-, kapcsoló-, vezérlőszekrények

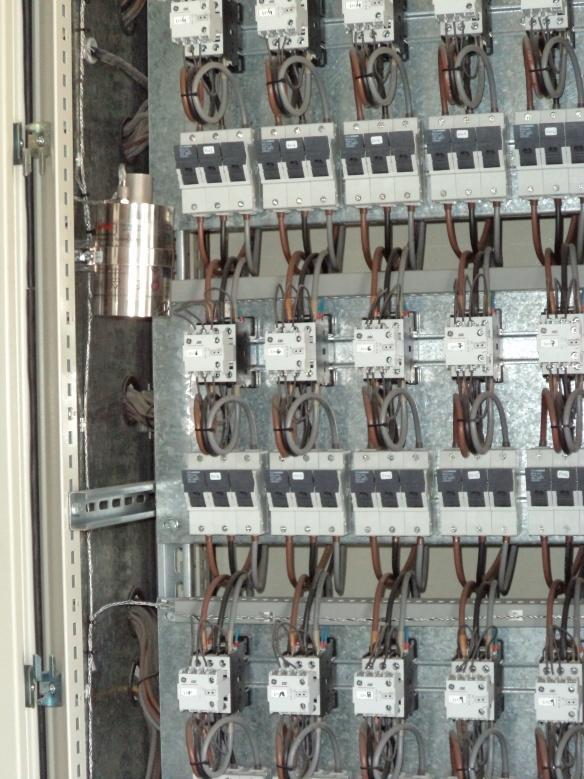

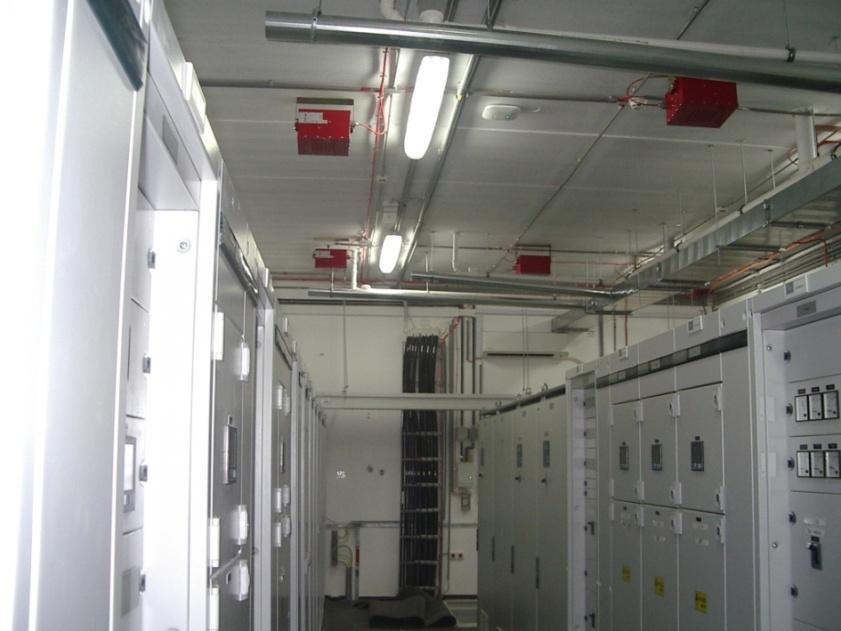

24 Elektromos-, kapcsoló-, vezérlőszekrények

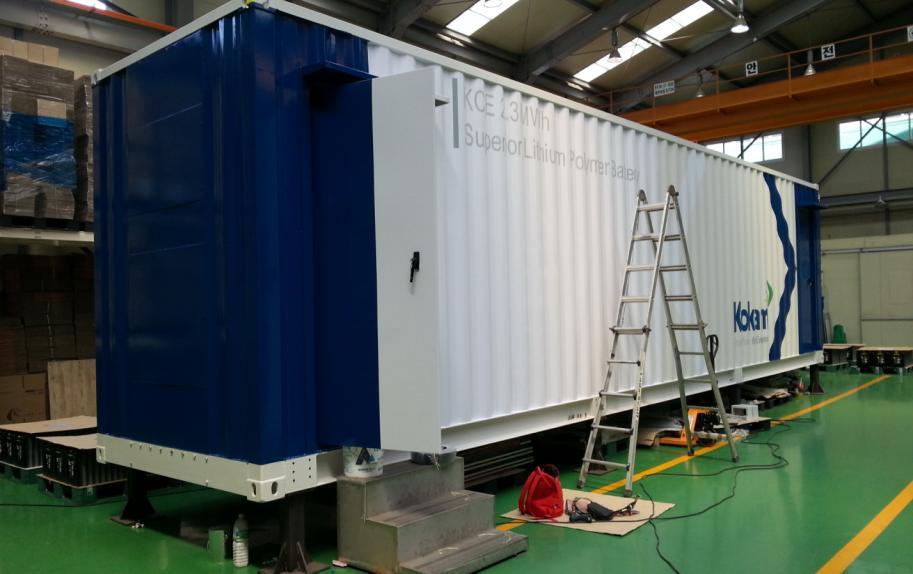

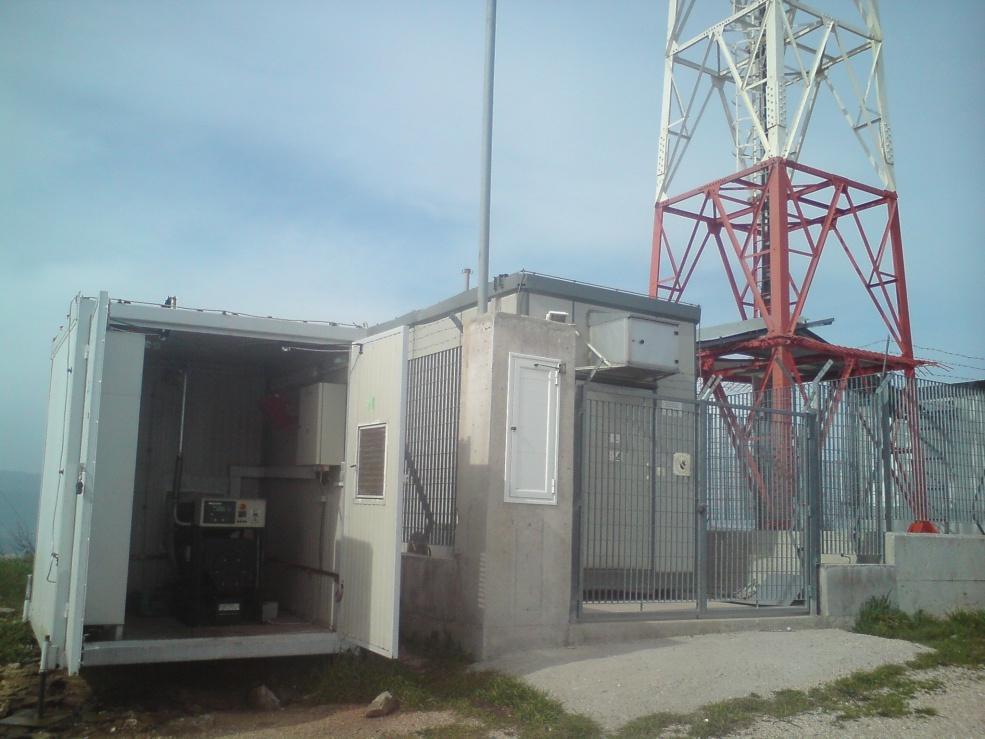

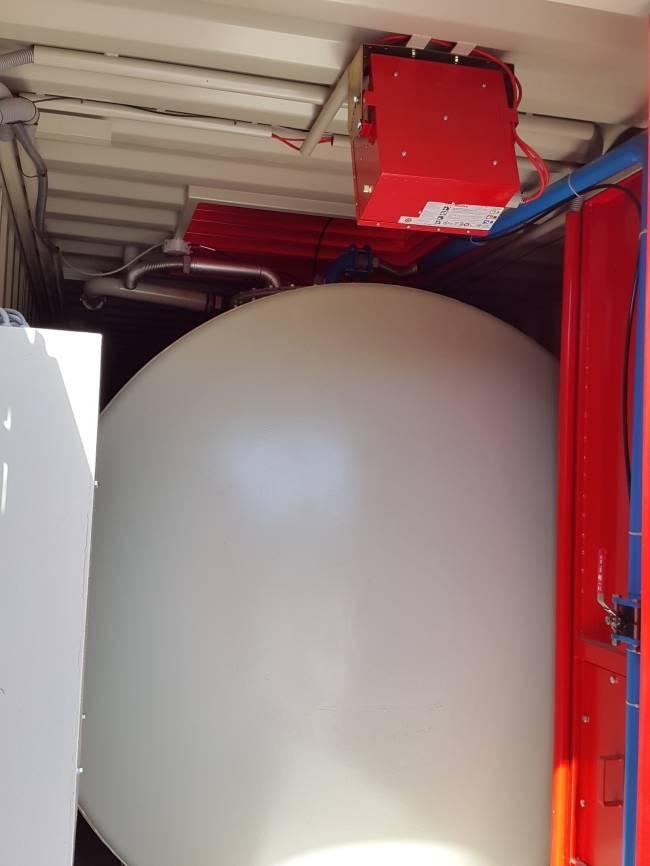

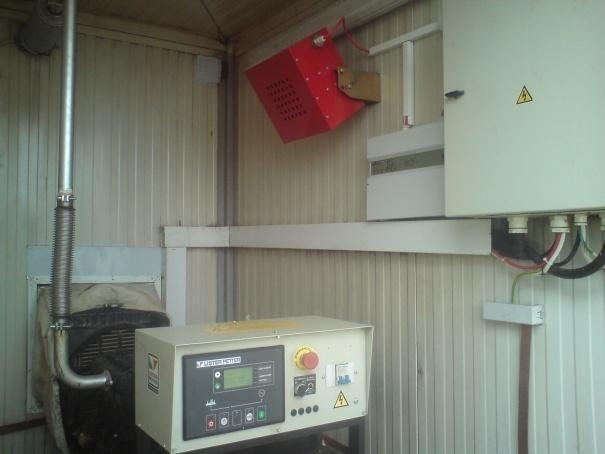

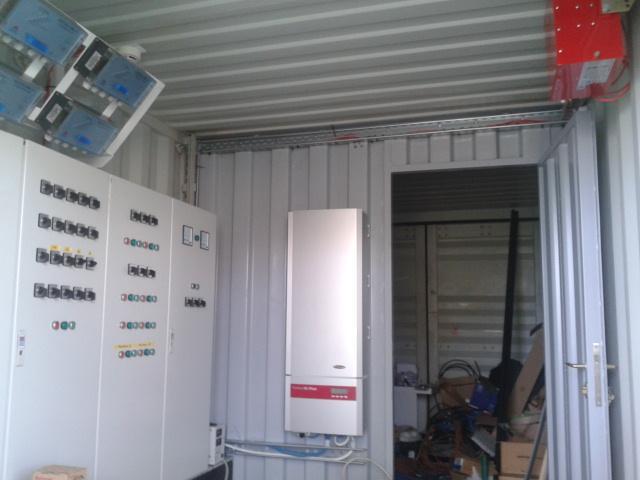

25 Elektromos vezérlő konténer, telekommunikációs konténer

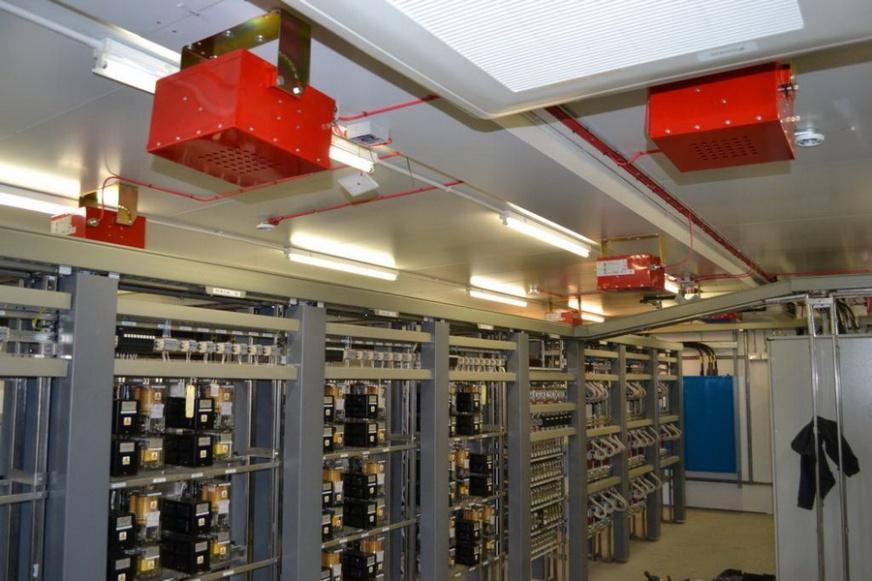

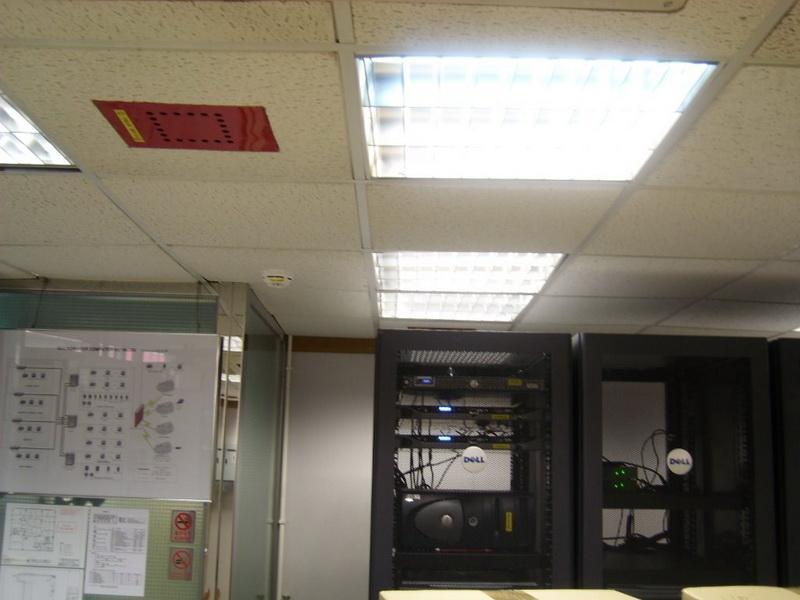

26 Elektromos -, vezérlőhelyiségek

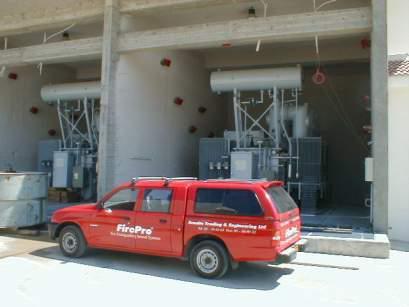

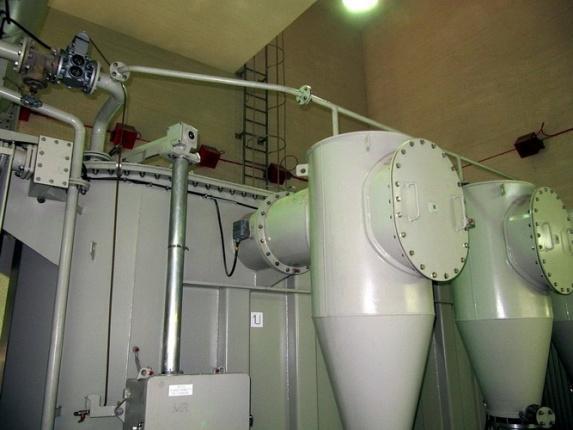

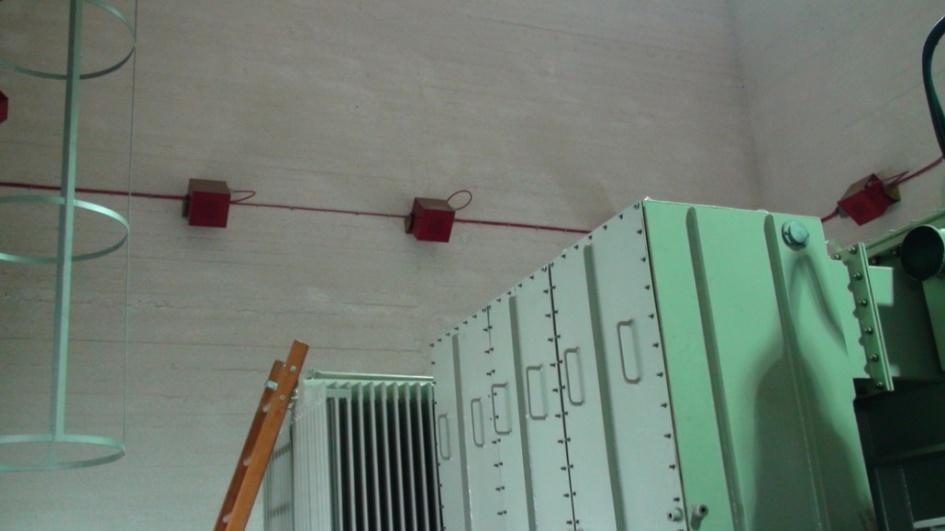

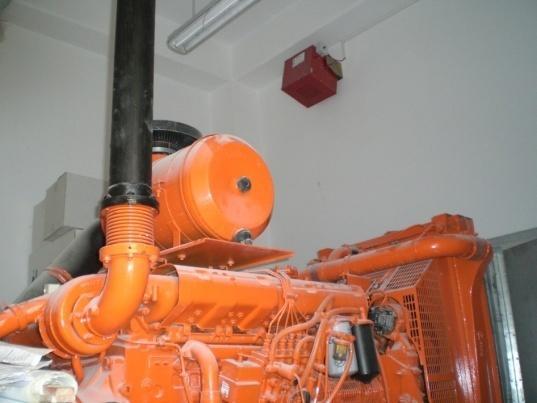

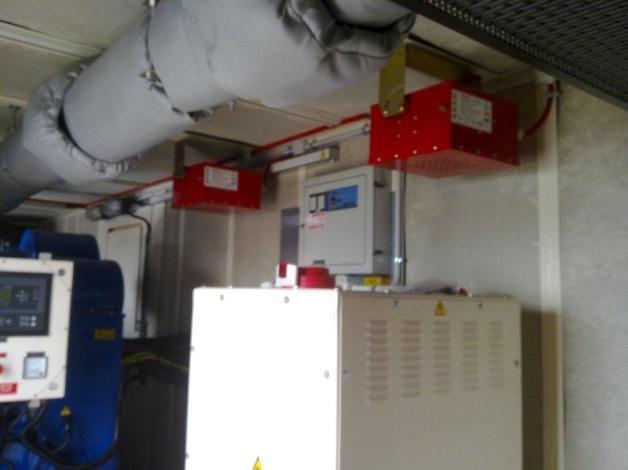

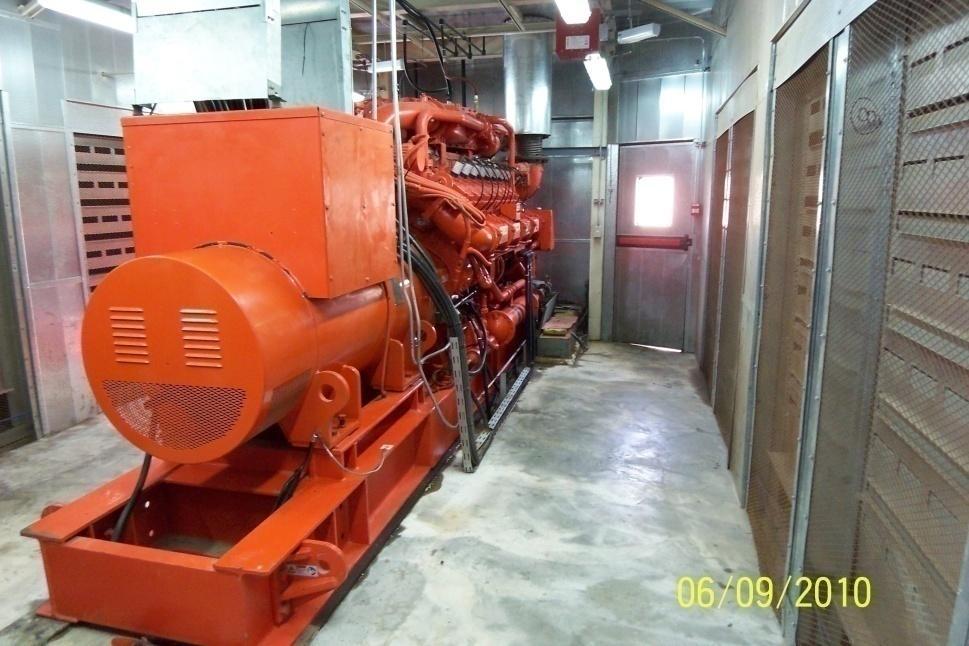

27 Transzformátorház, aggregátor

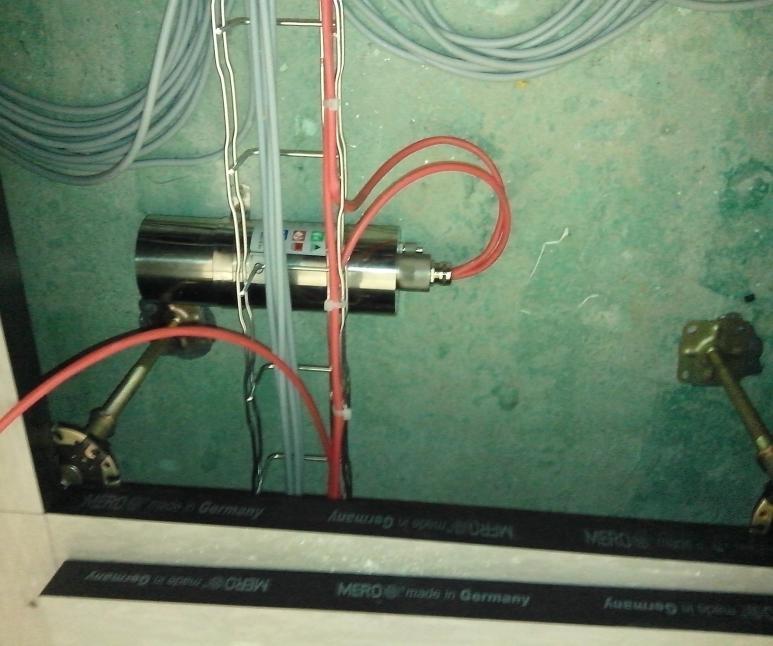

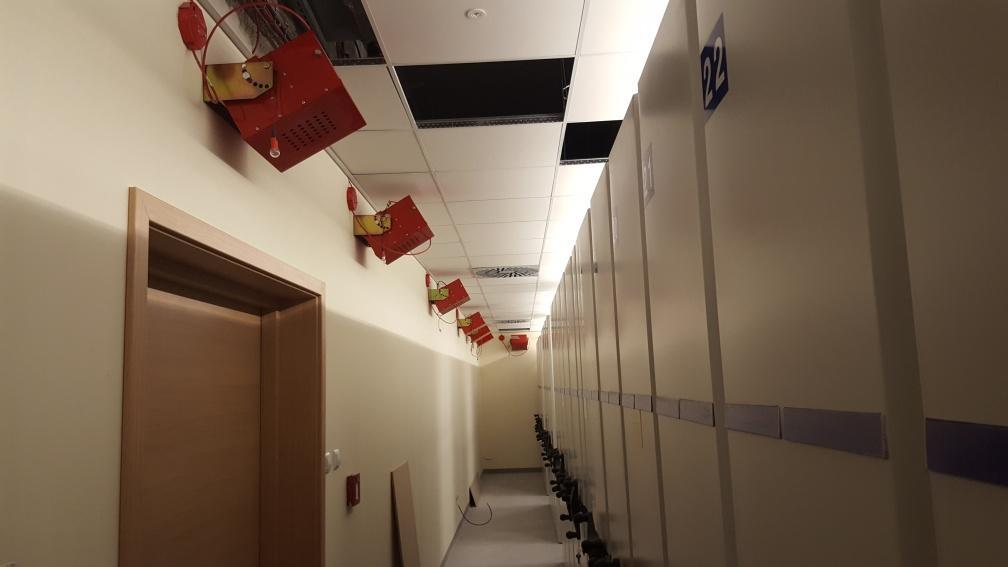

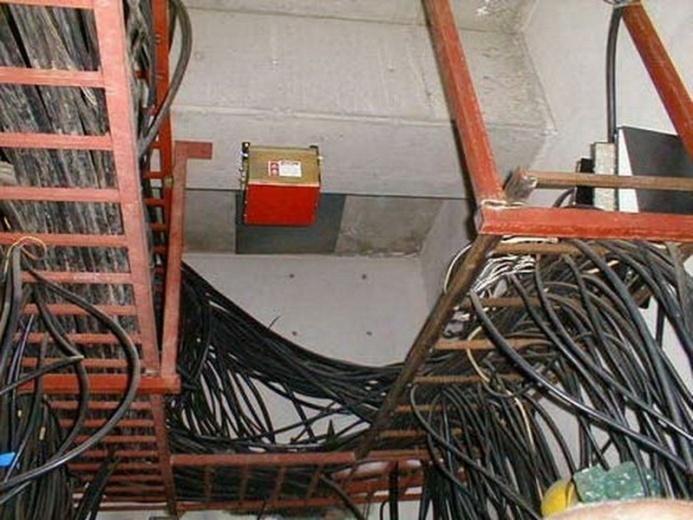

28 Kábelalagút, álpadló, álmennyezet

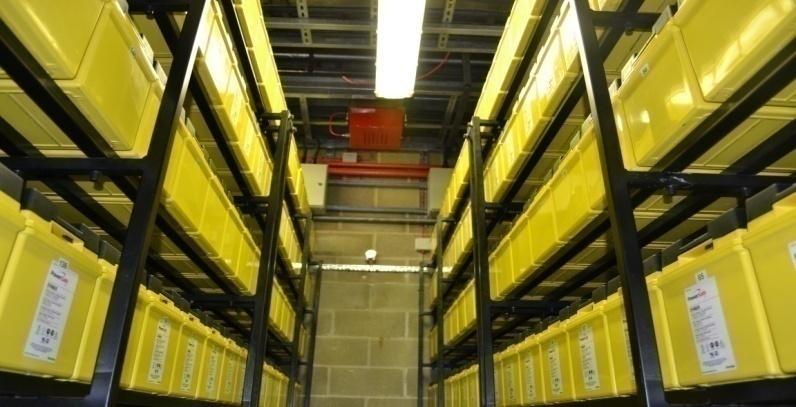

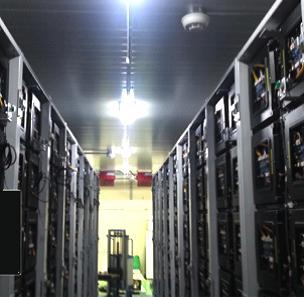

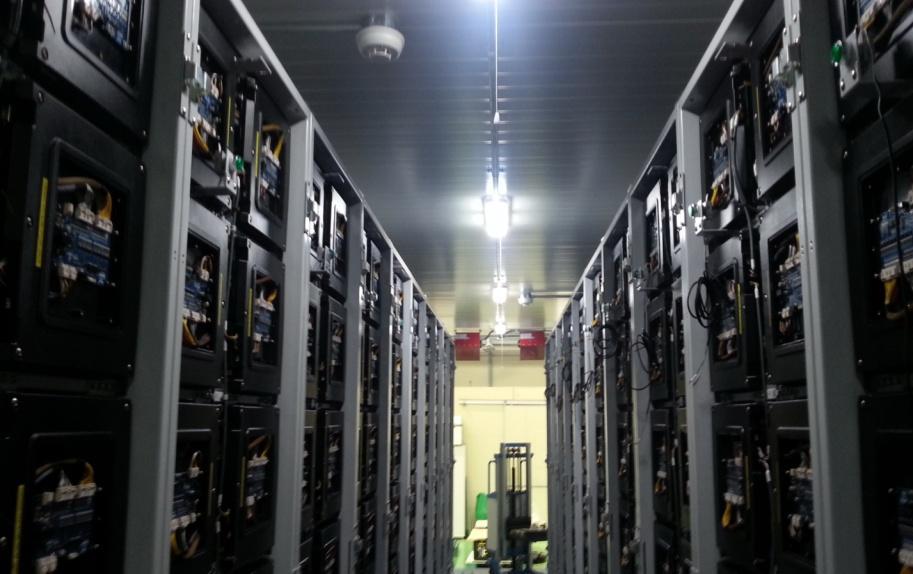

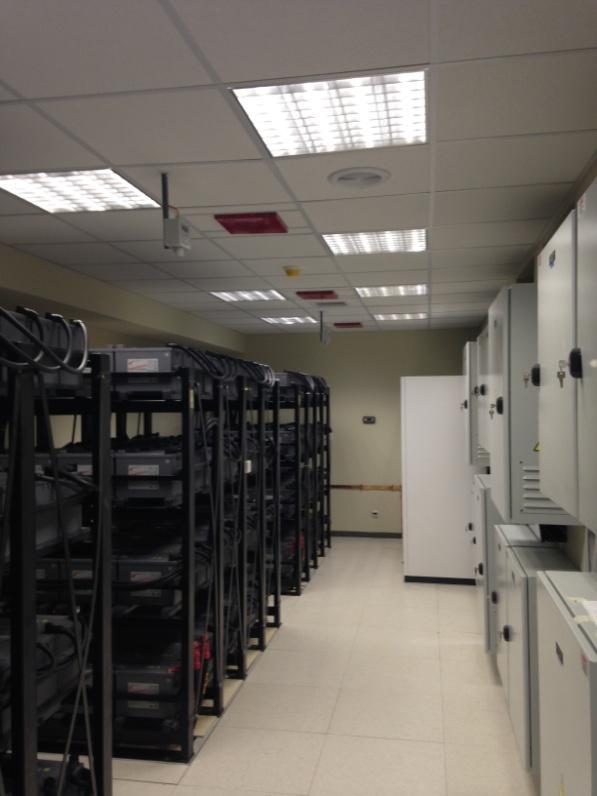

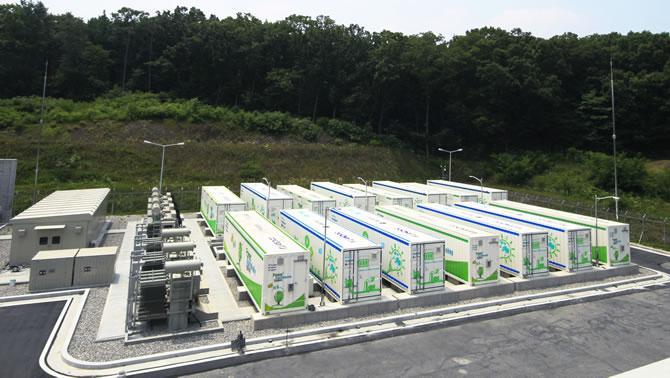

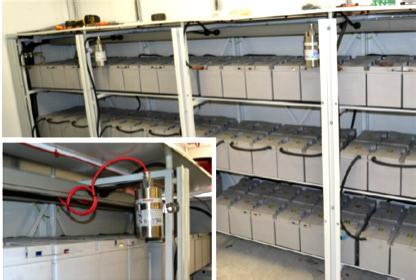

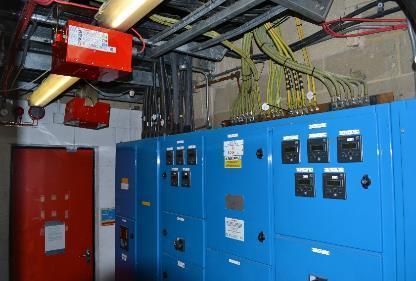

29 Lithium akkumulátoros helyiségek, UPS

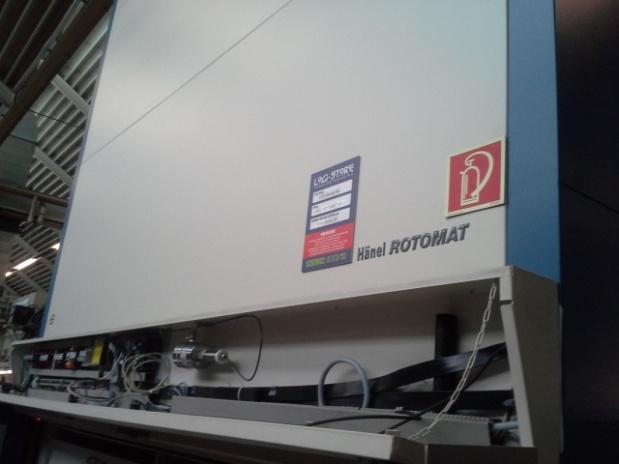

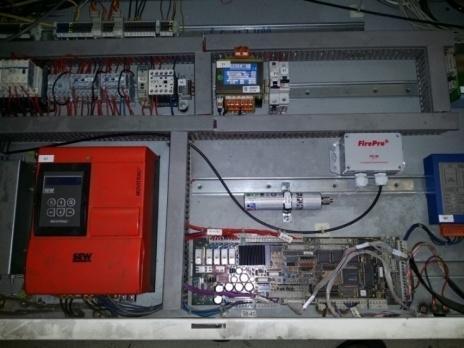

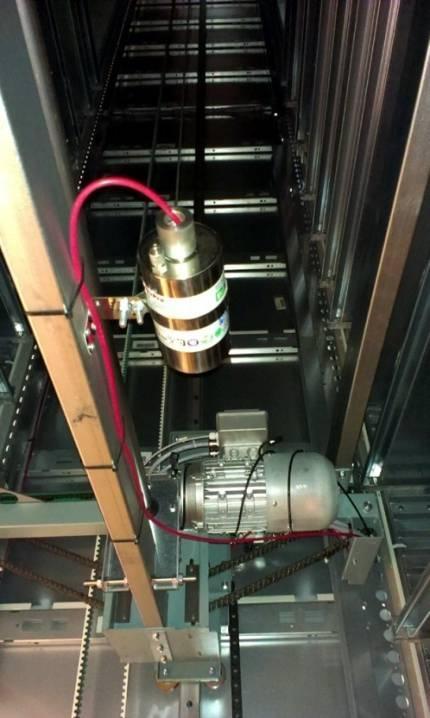

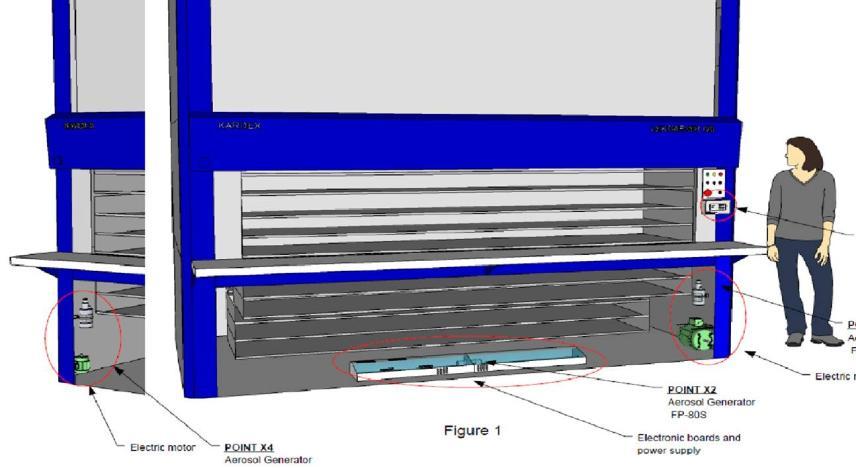

30 Automatizált raktározási rendszerek ( páternoszterek) Busz motortér

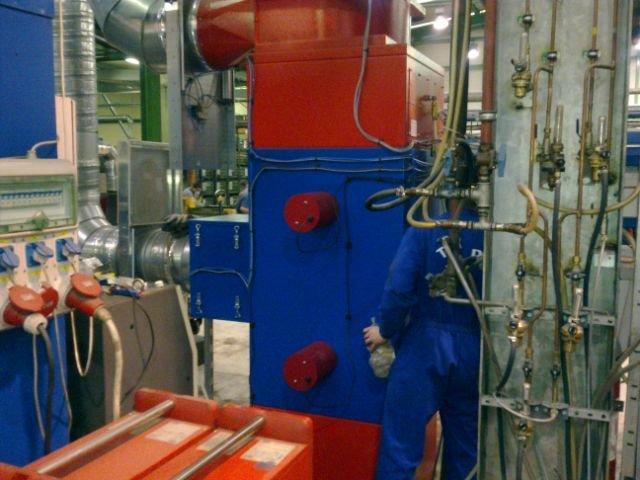

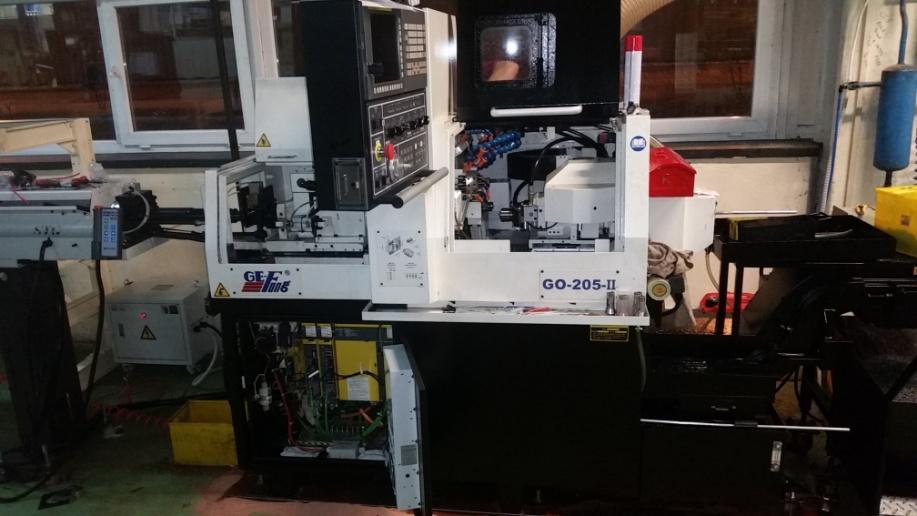

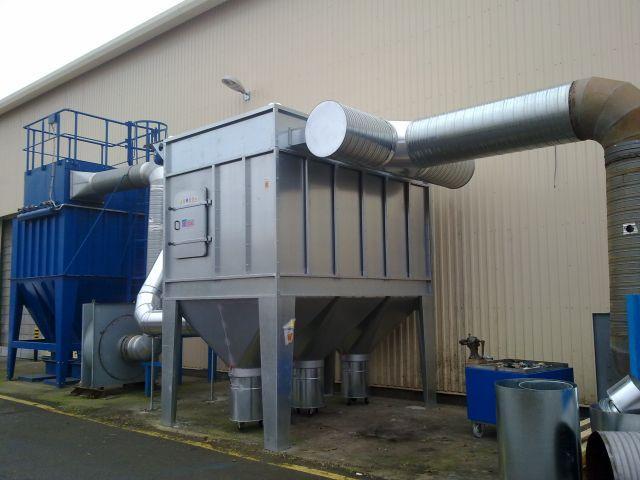

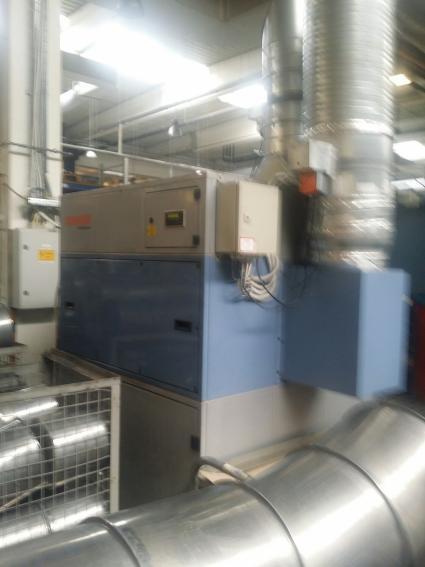

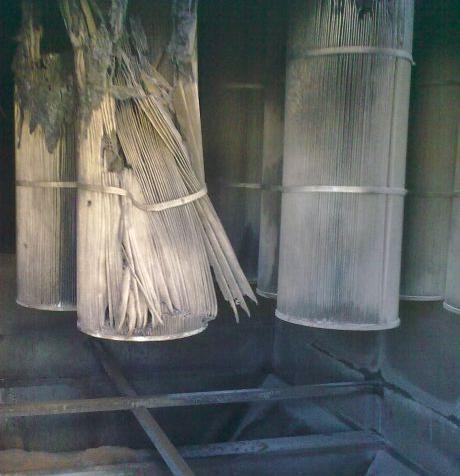

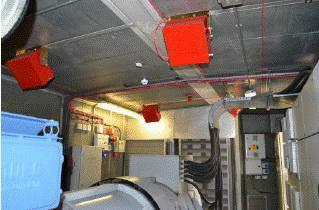

31 Technológiai rendszerek, elszívó-rendszerek, gépházak CNC esztergagép Elszívó rendszerek Busz motortér

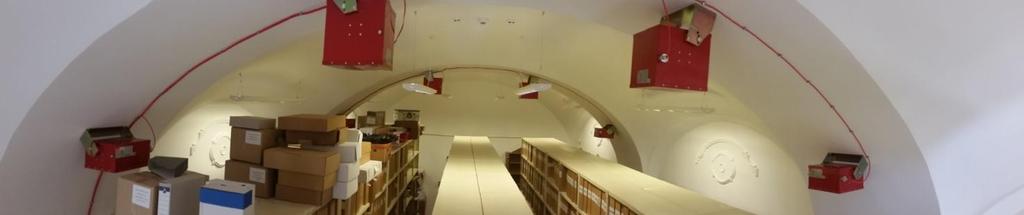

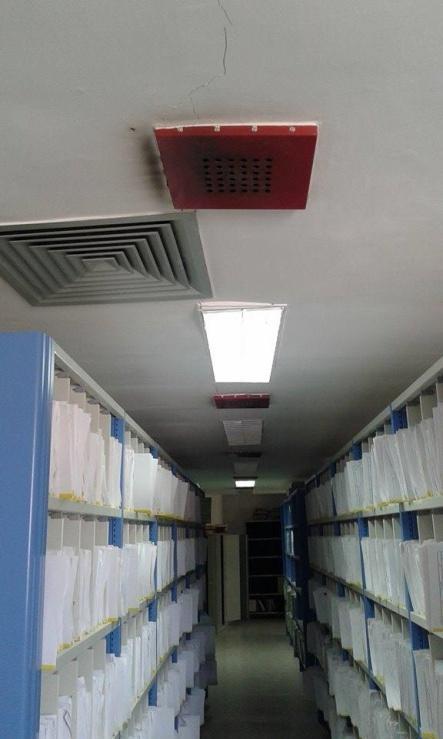

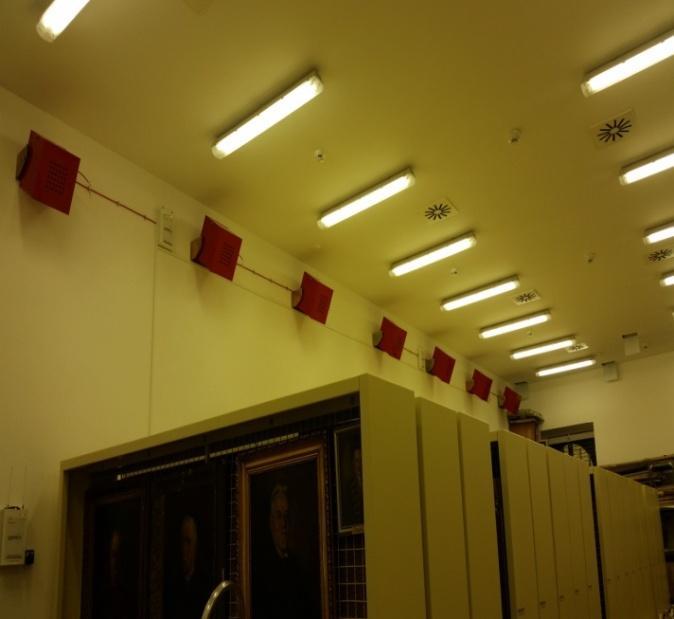

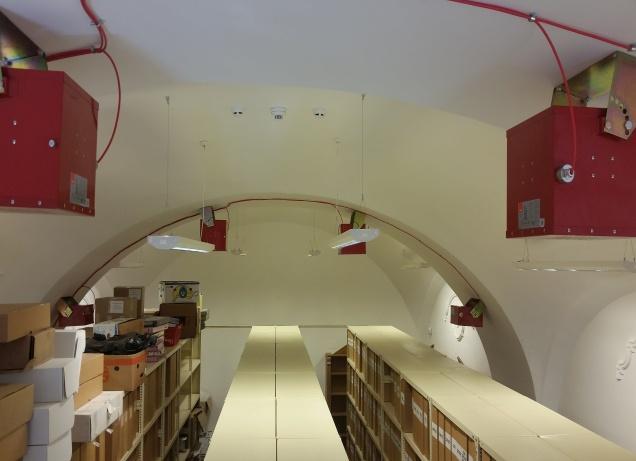

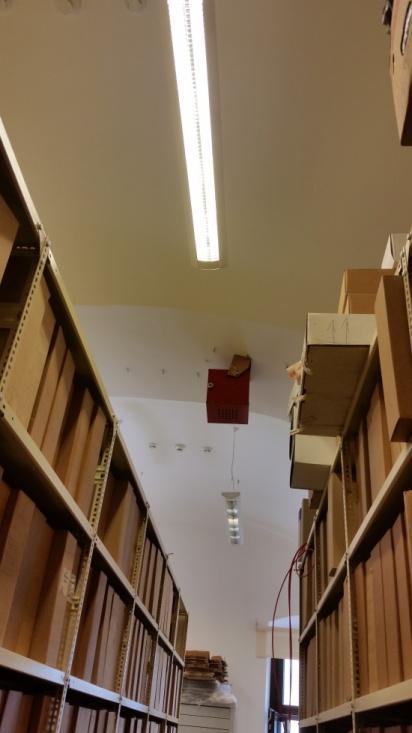

32 Irattárak, értéktárak

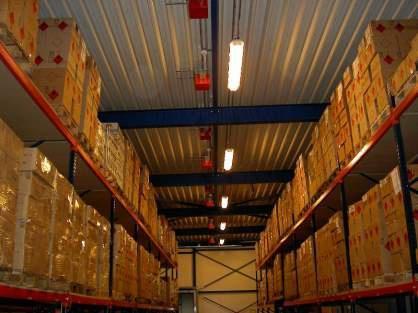

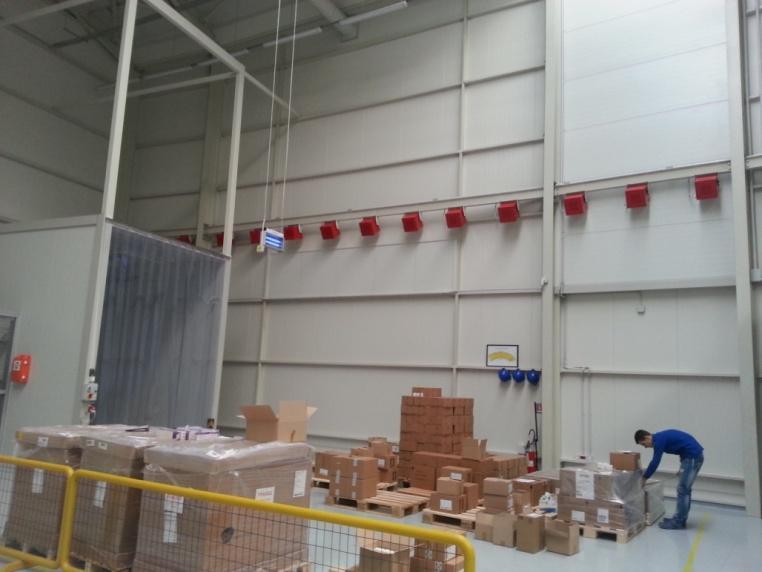

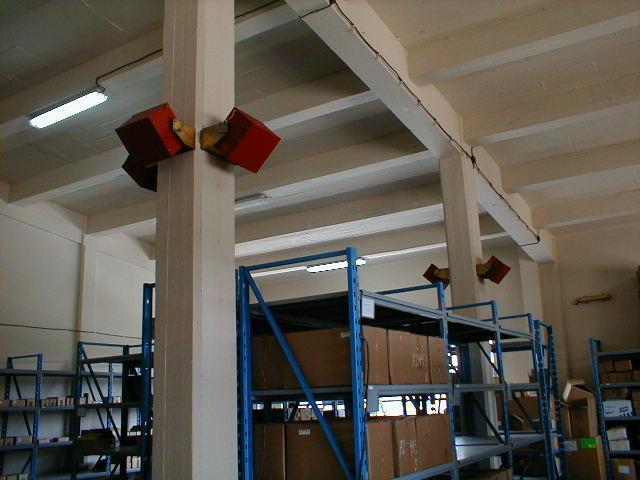

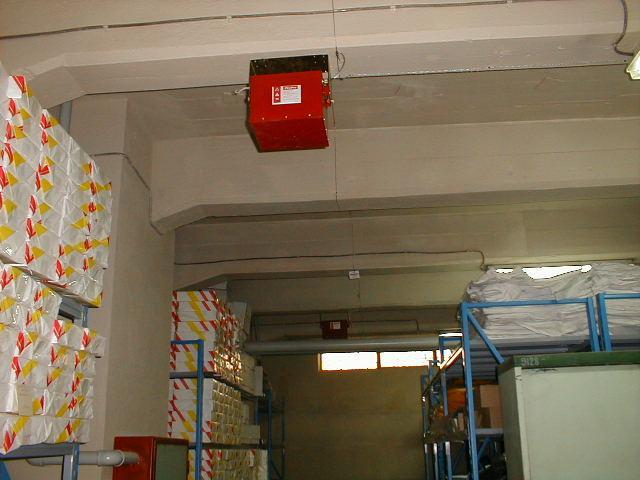

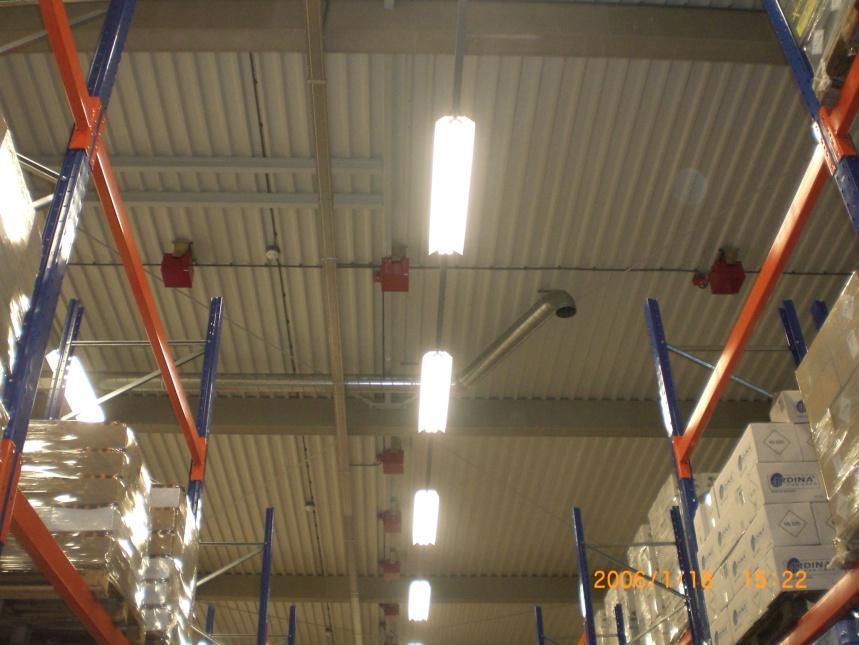

33 Raktárak

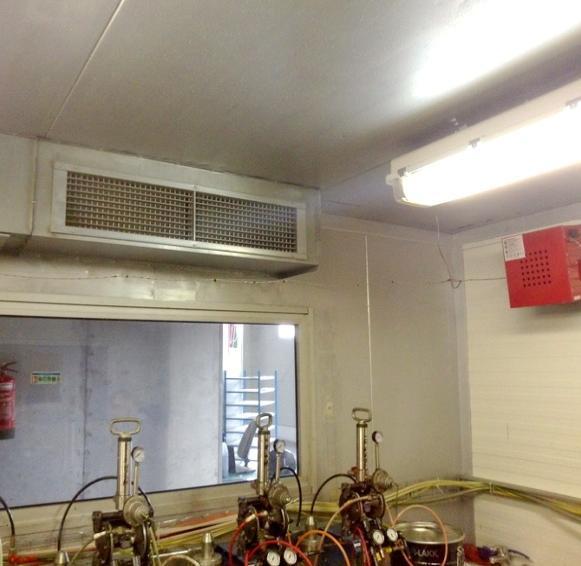

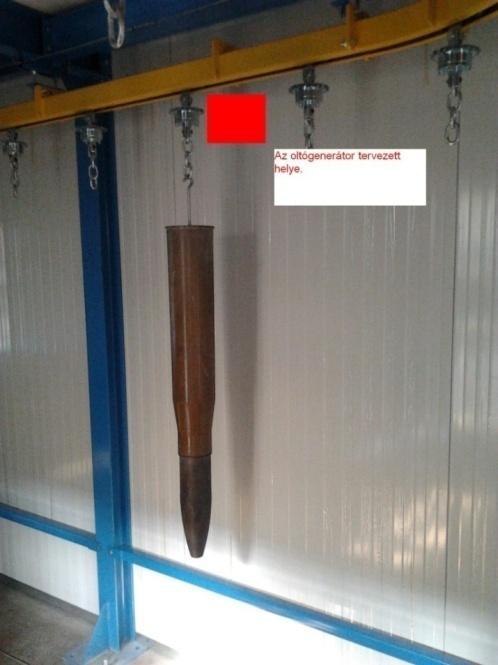

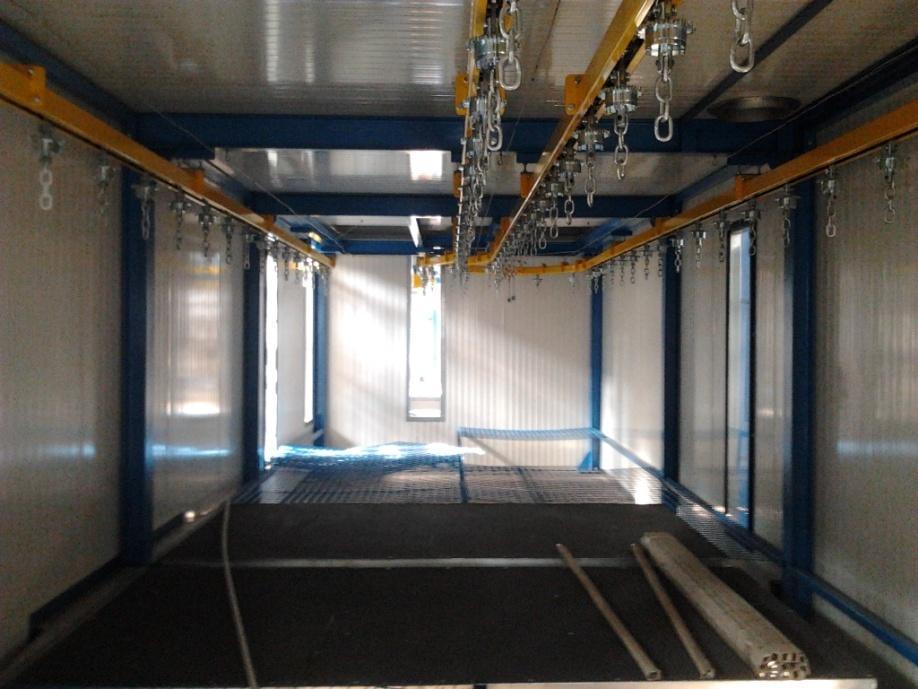

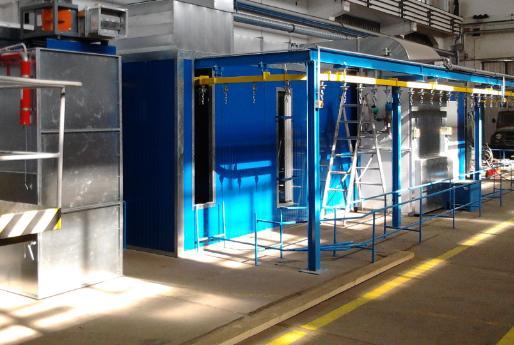

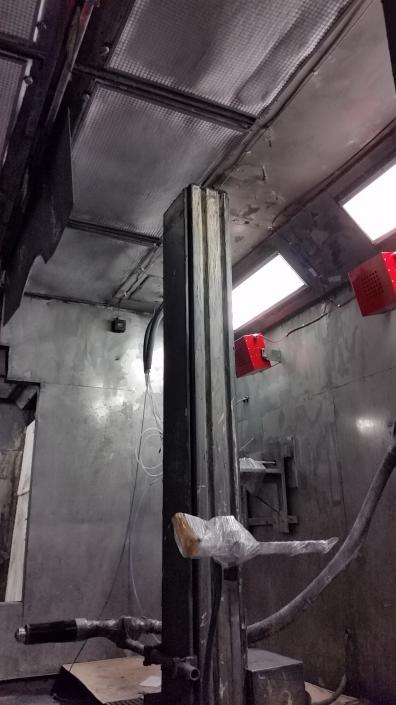

34 Festőkabinok Busz motortér

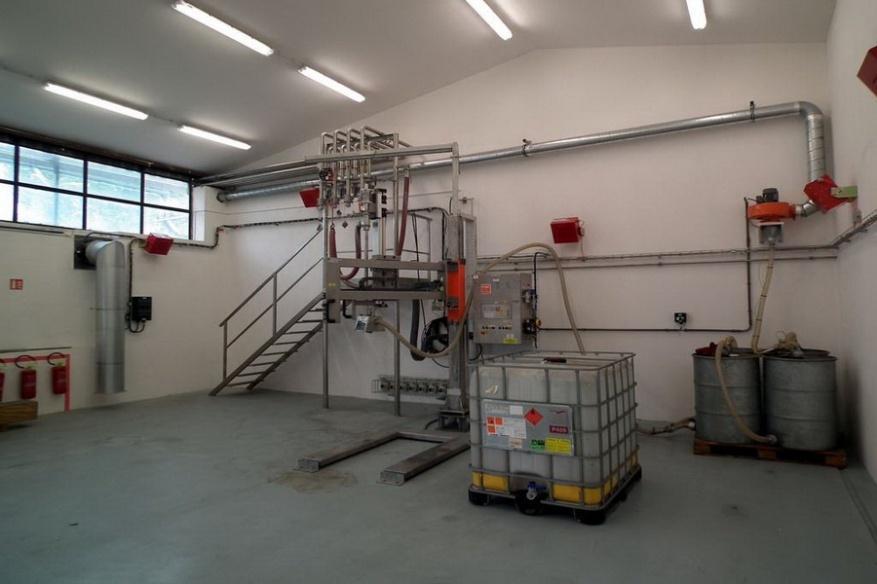

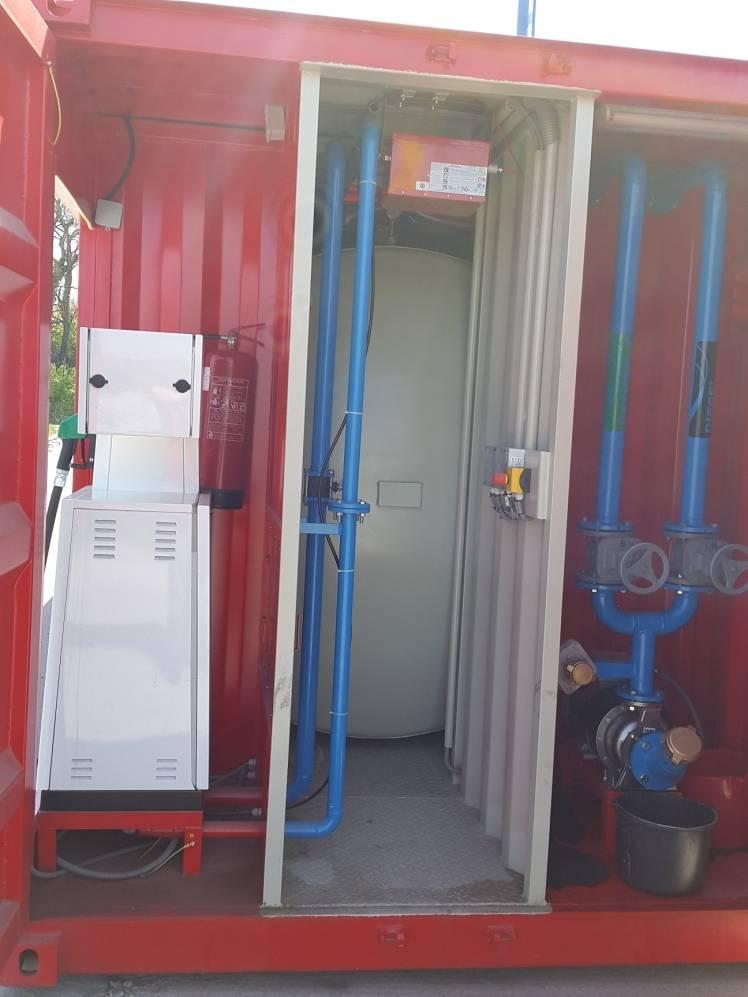

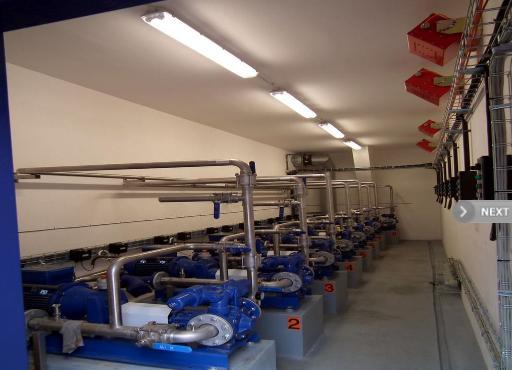

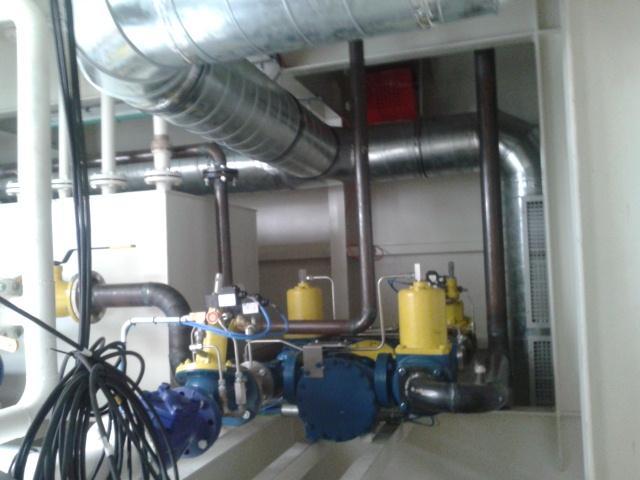

35 Veszélyes anyagok tárolása Szivattyú gépház

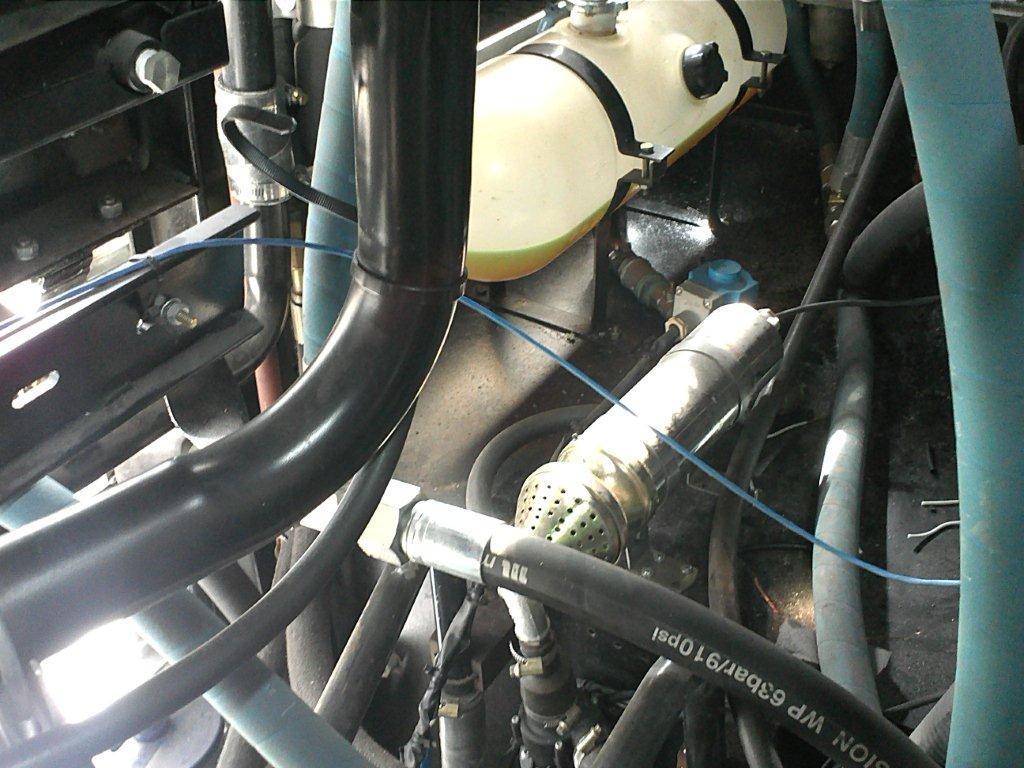

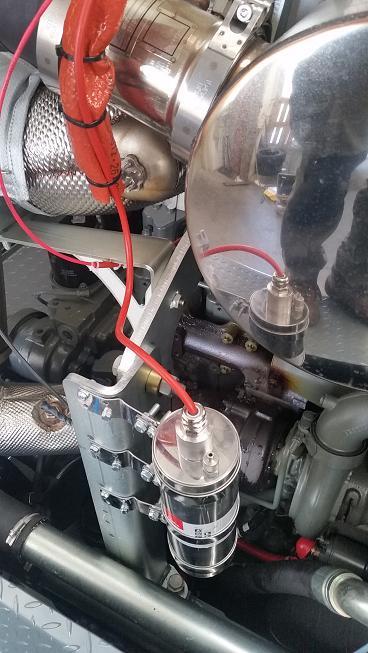

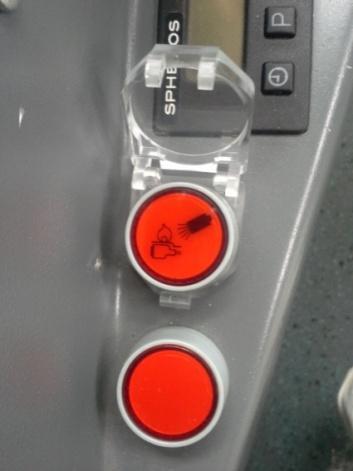

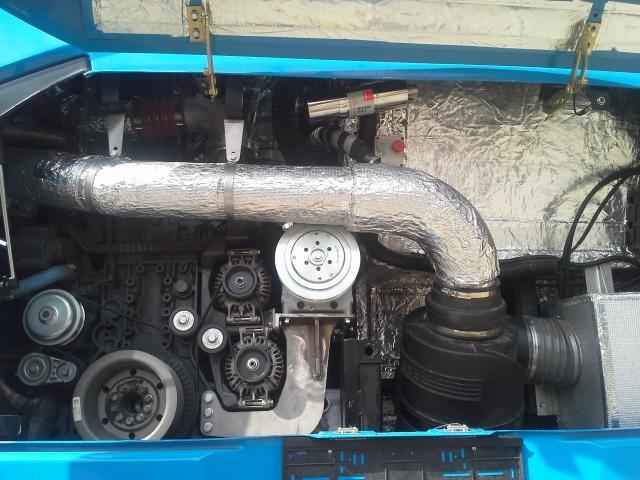

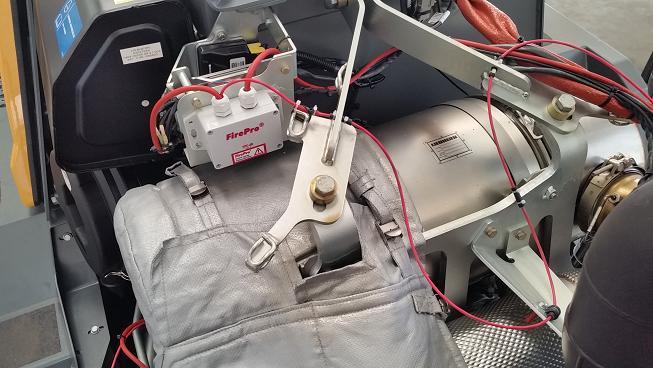

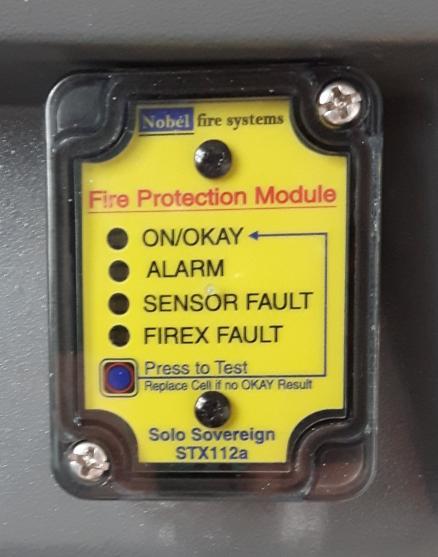

36 Buszok motorterének védelme Busz motortér

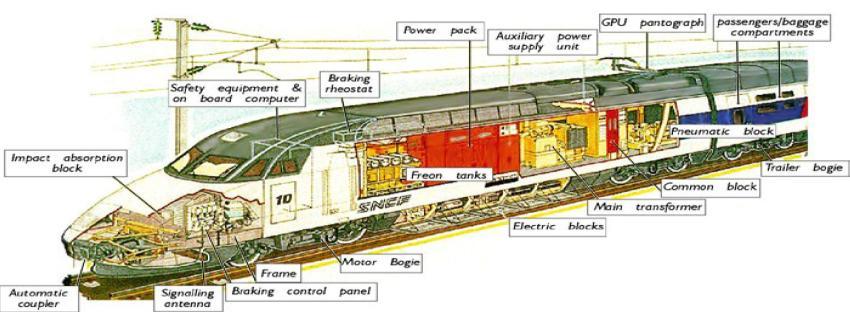

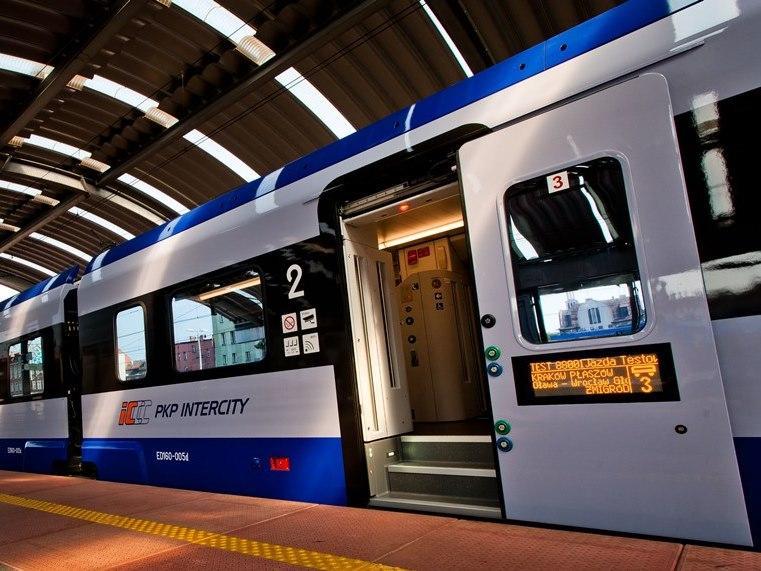

37 Kötött pályás járművek védelme Busz motortér

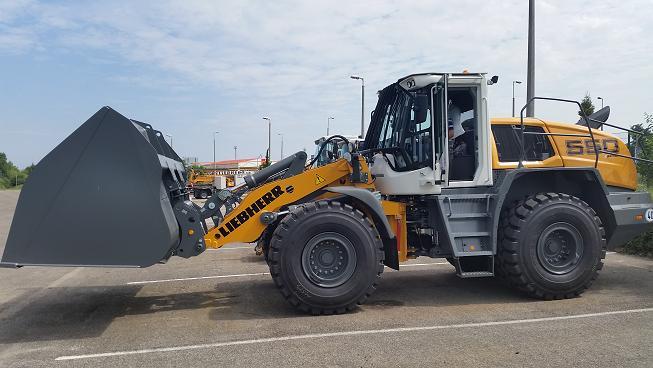

38 Munkagépek tűzvédelme Busz motortér

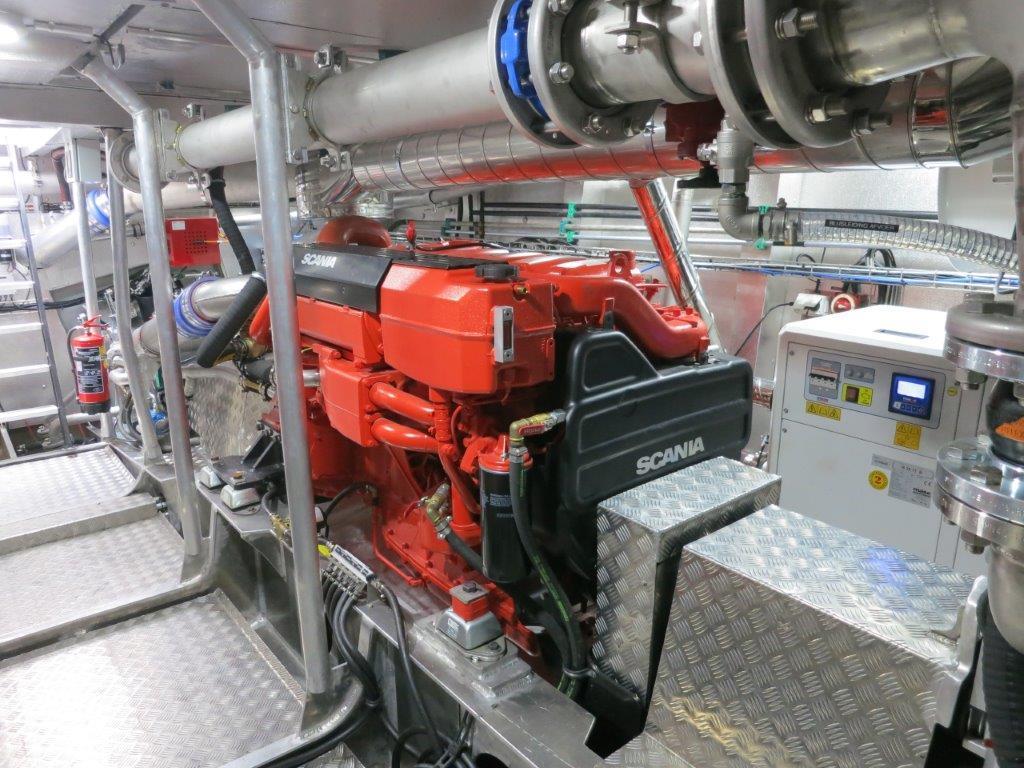

39 Hajók tűzvédelme - gépházak Busz motortér

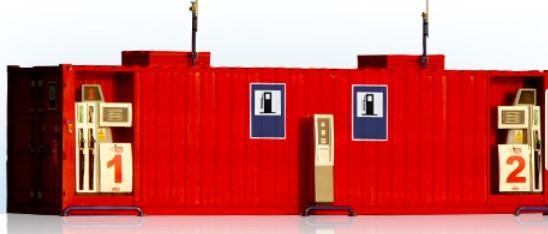

40 Mobil üzemanyag tárolók Busz motortér

41 Szélturbinák Dél Korea Impregnáló gép UPS Busz motortér

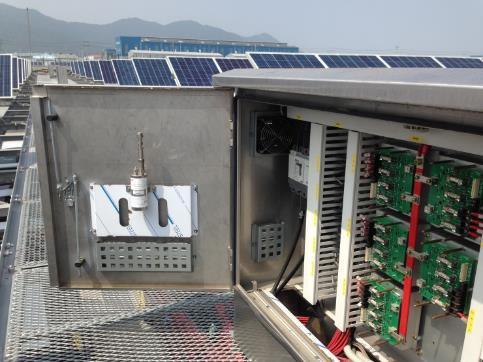

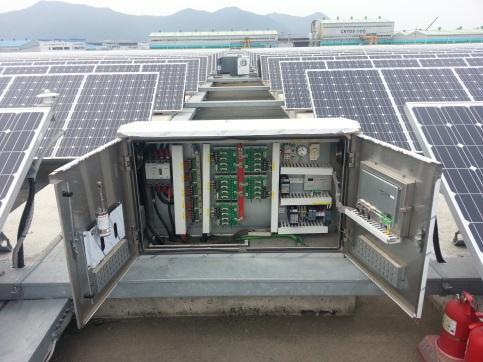

42 Napelem-Park Dél-Korea Termikus indítás Üvegfiolás szerkezettel Busz motortér

43 Érdekesség Nemzetközi Északi-sarki Kutatóállomás Elvárások: hosszú élettartamú, könnyen telepíthető, karbantartásmentes, környezetbarát, szélsőséges időjárásnak ellenálló oltóberendezések Busz motortér

44 Néhány magyarországi referencia.. Millenium Városközpont Impregnáló gép UPS Busz motortér 24 független Firepro oltórendszer ( elektromos helyiségek, szerverhelyiségek, irattárak, raktárak, álpadlók, álmennyezetek) Generátorok száma: összesen 140 db FP 500S FP 2000 firepro.hu

45 Néhány magyarországi referencia Eiffel Palace Impregnáló gép UPS Busz motortér 7 független FirePro oltórendszer (IT szoba, irattárak, raktárak, álmennyezetek, stb.) Generátorok típusai: FP 200S FP 2000S firepro.hu

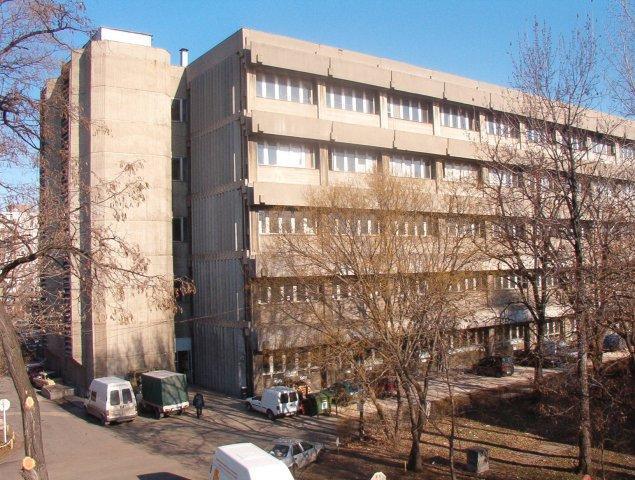

46 Néhány magyarországi referencia NAV Közép magyarországi régió Impregnáló gép UPS Busz motortér 5 emelet, összesen 15,700 m 3 védelme 7 független Firepro oltórendszer ( irattárak, nyomtató helyiség, szerverhelyiség) Generátorok száma: összesen 232 db FP 3000 FP 5700 firepro.hu

47 Néhány magyarországi referencia Református Egyház Impregnáló gép UPS Busz motortér Két épület, összesen 3,200 m 3 védelme 4 Firepro oltórendszer ( irattárak, értéktárak, elektromos helyiség) Oltórendszer vezérlő elemei vezeték nélkül kommunikálnak Generátorok típusai :FP 3000 és FP 5700 firepro.hu

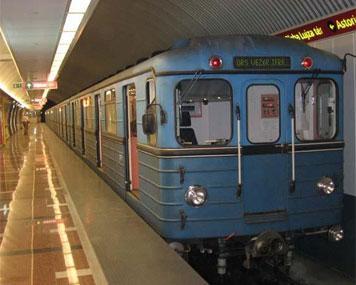

48 Néhány magyarországi referencia 3-as Metro szerelvények Impregnáló gép UPS elektromechanikus szekrények automatikus védelme több mint 1200 FP200S egység Busz motortér firepro.hu

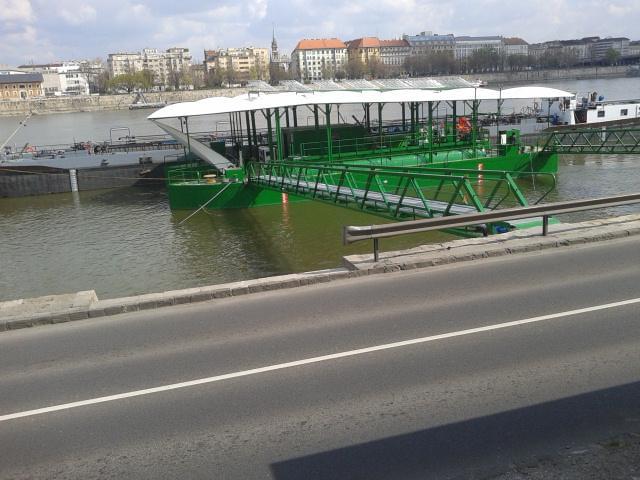

49 Első vízi projekt Zöld sziget A kiválasztott oltórendszernek egyebek közt meg kellett felelnie a 13/2001 KÖVIM rendeletnek és az ADN előírásoknak ( EU belvízi veszélyes anyagok szállítására) Busz motortér firepro.hu

50 Az aeroszolos technológia szabályozása a világon International for Standardization Standard ISO 15779:2011 International Maritime Standard IMO: MSC.1/Circ.1270 European Committee for Standardization Standard CEN/TR National Fire Protection Association Standard NFPA 2010 UL - Underwriters Laboratories INC. Standard UL 2775 KIWA NV Standard BRL-K23001/04 Standards Australia Standard AS GOST - Russian Quality Standards Standard GOST R Fire Engineering Generators of extinguishing aerosol KFI - Korea Fire Institute Standard Guideline for the Automatic Condensed Aerosol Fire Extinguisher firepro.hu

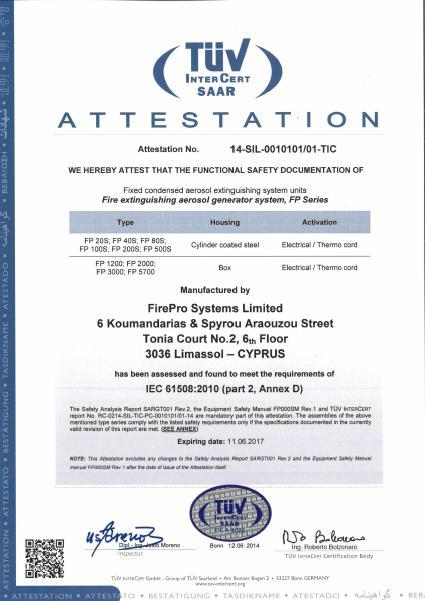

51 A Firepro tanúsítványai Földi alkalmazásokra firepro.hu UL - Underwriters Laboratories Certification Protocol UL 2775 Fixed Condensed Aerosol Extinguishing Units Reference FWSA.EX6960 BSI - British Standards Institution Certification Protocol BRL-K23001/04 Aerosol Generating Fire Extinguishing System Units Reference Kitemark License Number KM GOST (ГОСТ) - Russian Quality Standards Protocol GOST R Fire Engineering - Generators of extinguishing aerosol Reference GOST TP ULC - Underwriters Laboratories of Canada Certification Protocol ULC/ORD-C Fixed Condensed Aerosol Extinguishing Units Reference FWSAC.EX6960 CSIRO - Commonwealth Scientific & Industrial Research Certification Protocol AS & UL 2775 Fixed Condensed Aerosol Extinguishing Units Reference ActivFire Certificate of Conformity afp-2286 Global Mark Certification Protocol AS Condensed aerosol fire extinguishing systems Reference BA28F38FCA257 F5B00152E55 KIWA NV Certification Protocol BRL-K23001/04 Aerosol Generating Fire Extinguishing System Units Reference Product Certificate K21774/16 CNBOP PIB - Scientific & Research Center for Fire Protection Certification Protocol CEN/TR :2009 Condensed Aerosol Fire Extinguishing Systems Reference Certificate of Conformity NR. 4/2015 KFI - Korea Fire Institute Certification Protocol Guideline for the Automatic Condensed Aerosol Fire Extinguisher Reference Sogong

52 A Firepro tanúsítványai Tengerészeti alkalmazásokra MED Approval (Wheelmark) Reference: BSI/A.1/3.46/ Module B & BSI/MED/PC/ Module D ABS - American Bureau Of Shipping Certification Protocol IMO MSC.1/Circ UL 2775 RS - Russian Maritime Register of Shipping Certification Protocol IMO MSC.1/Circ.1270 RINA Registro Italiano Navale Certification Protocol IMO MSC.1/Circ.1270 BV - Bureau Veritas Certification Protocol IMO MSC.1/Circ.1270 és sok nemzeti tanúsítvány: Danish Maritime Authority Reference Type Approval Certificate Netherlands Shipping Inspectorate Reference IVW-06KU00014 New Zealand Register of Ships Reference CSM United Kingdom Maritime & Coastguard Agency Reference Certificate of Inspection & Test MS 22/3/910 Icelandic Maritime Administration Reference Norwegian Maritime Authority Reference /556 Australian Marine Safety Reference TE: AFP ltr Swedish Maritime Administration Reference Hellenic Register of Shipping Reference 4232/9 firepro.hu

53 Az aeroszolos technológia szabályozása Magyarországon Magyarország A Tűzvédelmi Műszaki Irányelvek (TvMI) az Országos Tűzvédelmi Szabályzatról szóló 54/2014 (XII.5.) BM rendeletben (OTSZ) meghatározott tűzvédelmi követelmények teljesítéséhez szükséges, az elérendő biztonsági szintnek megfelelő egyes műszaki megoldásokat, számítási módszereket tartalmazza. A kidolgozott tíz irányelv egyike: Beépített tűzoltó berendezések tervezése, telepítése; Ezen belül: Kiterjesztett szórásfelületű sprinklereket alkalmazó rendszerek tervezése, Vízköddel oltó rendszerek tervezése, telepítése; Aeroszolos tűzoltó rendszerek tervezése, telepítése; stb. telepítése; A Firepro 2000 óta rendelkezik OKF engedéllyel :35000/3784-1/2014/TŰZV firepro.hu

54 Oltórendszer egyszerűen A FirePro. tűzoltórendszer segítségével: Tervező könnyedén, időtakarékosan dolgozhat, Telepítő egyszerűen, könnyen, gyorsan, gépészeti felkészültség nélkül szerelhet és karbantarthat, Felhasználó pedig egy költségkímélő, korszerű, hatékony, megbízható, környezetbarát és helytakarékos oltórendszert kap cserébe.

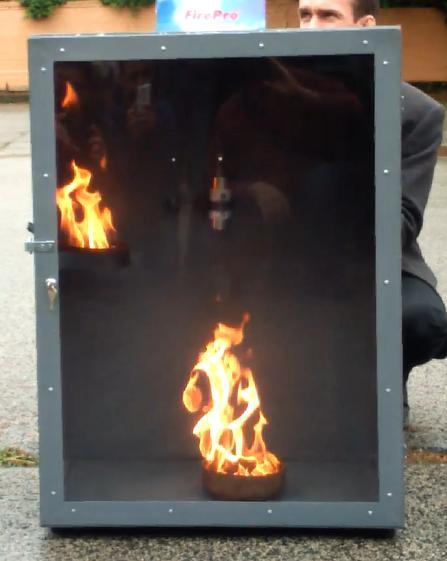

55 Oltás bemutató Impregnáló gép Szekrény térfogata : 0,44 m 3 Éghető anyag: N-Heptan, 99% Oltógenerátor típusa: FP 40S (40 gr) Indítás: elektromos, 3 V-os elemmel UPS Busz motortér
