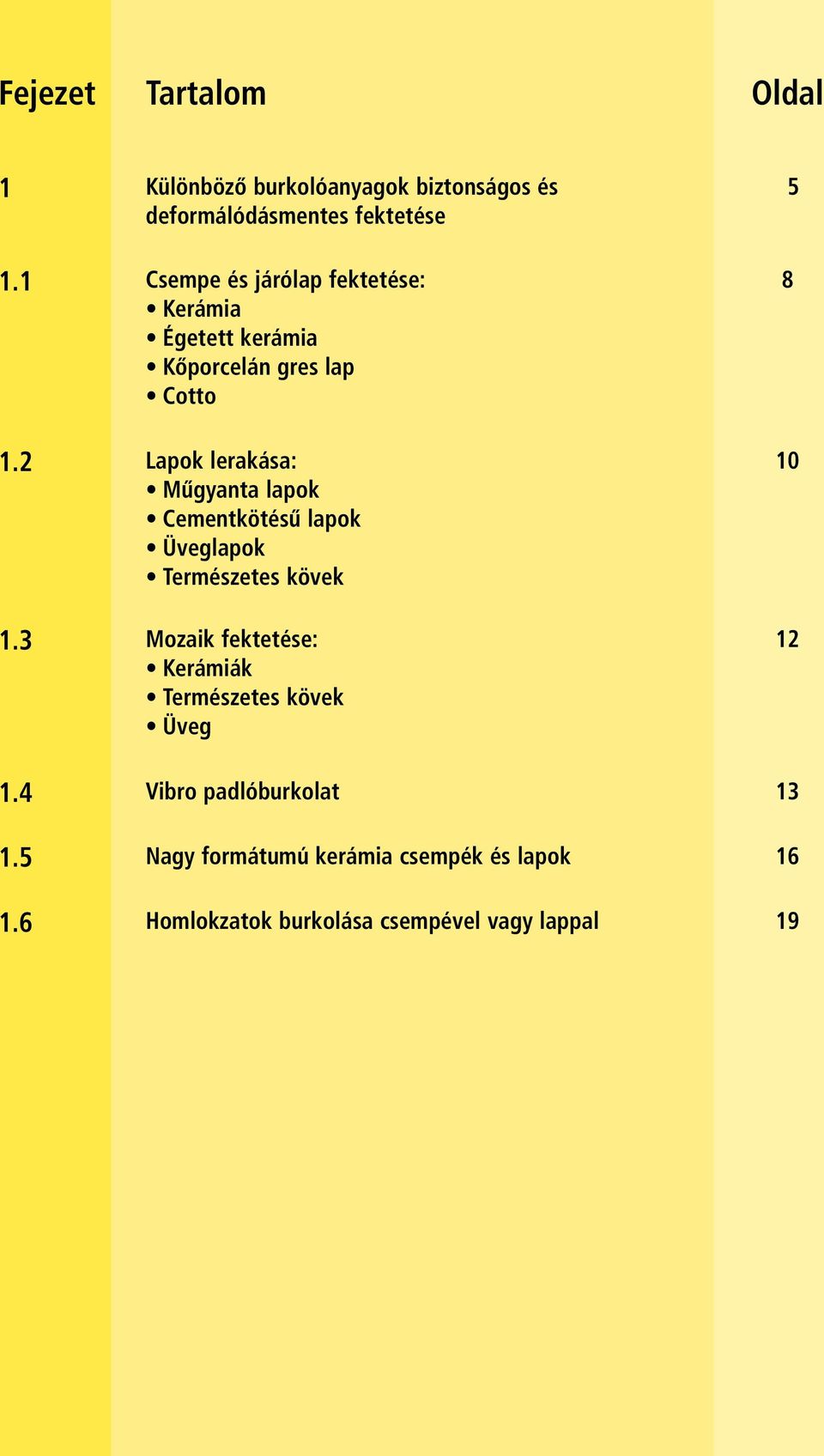

1 Fejezet Tartalom Oldal 1 Különböző burkolóanyagok biztonságos és 1.1 Csempe és járólap fektetése: Kerámia Égetett kerámia Kőporcelán gres lap Cotto 1.2 Lapok lerakása: Műgyanta lapok Cementkötésű lapok Üveglapok Természetes kövek 1.3 Mozaik fektetése: Kerámiák Természetes kövek Üveg Vibro padlóburkolat Nagy formátumú kerámia csempék és lapok Homlokzatok burkolása csempével vagy lappal 19

2 Különböző burkolóanyagok biztonságos és 1 Alapelvek A megfelelő ágyazóhabarcs kiválasztása számos tényezőtől függ. A leglényegesebb szempontok közé tartozik, hogy milyen tulajdonságokkal rendelkezik az aljazat, a burkolat mekkora terhelésnek lesz kitéve, mekkora a hőingadozás és az általa okozott dilatáció. A burkolatra ható változó tényezőktől függően majdnem mindig flexibilis (rugalmas), cement kötésű, vékony ágyazatú habarcsot használnak a legfelső burkolatréteg, a burkolólapok alá. A megfelelő ágyazóhabarcs kiválasztása szempontjából döntőnek mutatkozik azonban magának a burkolóanyagnak az anyagminősége is, mivel az anyagösszetételben, a gyártásban és a műszaki jellemzőkben (szilárdság, vízfelvevő képesség, stb.), színben és alakban is eltérés mutatkozhat. Mindig kellő gondossággal válassza ki a burkolóanyagtól függően a legmegfelelőbb ágyazóhabarcsot, hogy a burkolat biztonságos, hibamentes és hosszú élettartamú legyen Az alábbi burkolóanyag csoportok különböztethetőek meg: Csempe kerámia égetett kerámia lap kőporcelán gres lap cotto Járólapok kötőanyag tartalmú lapok műgyanta kötésű lapok cement kötésű lapok üveglapok természetes lapok természetes kövek (lásd 6. fejezet) Mozaik lapok kerámia természetes kő üveg Sopro ágyazóhabarcsok különböző felhasználási területekre 5

3 1 Különböző burkolóanyagok biztonságos és Alapelvek A napjainkban felhasznált vékony ágyazatú habarcsokat számos vizsgálatnak vetik alá, melyek eredményét a következő szabványokban határozzák meg: Csemperagasztók európai szabványa Német Építőipari Szövetség flexibilis ragasztók leírása Német Központi Építőipari Szövetség keretén belül a Burkolóipari Szakszövetség minősítése Csempe és járólap Ipari egyesület minősítése Ragasztóipari Szövetség minősítése A diszperziós és műgyanta tartalmú ragasztókat anyagöszszetételüknek megfelelően a szakítószilárdságuk alapján sorolják be. D1 minősítést kapnak azok a diszperziós ragasztók, melyek, száraz és meleg tárolás után legalább 1 N/mm2 szakítószilárdsági értéket érnek el. Ezenkívül a D2 minősítéshez nedves helyen történő tárolás esetén legalább 0,5 N/mm2, magasabb hőmérséklet estén pedig legalább 1 N/mm² szakítószilárdsági értéket kell elérni. D1 és D2 minősítés esetén 20 perc nyitott idő elteltével a húzó szilárdság 0,5 N/mm². Leírás és specifikáció A vékony ágyazatú habarcsnak bizonyos követelményeknek meg kell felelnie, ha csempe vagy járólap fektetésére használják. Ezeket a követelményeket az Európai Szabvány (ill. ISO norma része) pontosan meghatározza. Jelölések kötőanyagok szerint: C cement alapú habarcs D diszperziós ragasztó R műgyanta alapú ragasztó A cement tartalmú anyagokat (C) a szerint sorolják be tapadási képességük és a lehajlás értéke alapján. A tapadást 4 különböző körülmény között vizsgálják. A cementalapú habarcs tapadási értékének 0,5 N/mm2 ill. > 1,0 N/mm2 kell lenni mind a négy tárolási módozatban, hogy a C1 ill. osztályba sorolható legyen. Tárolási módok: D = diszperziós ragasztók D1 T R1 T D2 TE R2 T A műgyanta tartalmú ragasztókat az R1 osztályba sorolják, ha száraz és meleg tárolás után legalább 2 N/mm2 szakítószilárdsági értéket elérik. R2 besoroláshoz nagy hőingadozásban történő tárolás esetén is legalább a 2 N/mm2 értéket el kell érni. R1 és R2 besorolás esetén 20 perc nyitott idő elteltével 0,5 N/mm² húzó szilárdsággal kell rendelkezni. R = műgyanta tartalmú ragasztók C1 osztály osztály Tapadási szilárdság száraz tárolás után 0,5 N/mm² 1 N/mm² Tapadási szilárdság nedves tárolás után 0,5 N/mm² 1 N/mm² Bedolgozhatósági tulajdonságok: A többi jelzés, mint például a T, E és F betűk a bedolgozhatósági tulajdonságokra utalnak, és szabadon választhatók. Tapadási szilárdság meleg tárolás után 0,5 N/mm² 1 N/mm² Tapadási szilárdság nagy hőingadozásnak kitett tárolás után 0,5 N/mm² 1 N/mm² A C1 és besorolás 0,5 N/mm² húzó szilárdságot követel meg 10 perces nyitott idő elteltével gyorsan megszilárduló habarcsok esetén, 20 perc elteltével pedig a hagyományosan kikeményedő habarcsoknál. Gyorsan kikeményedő habarcsok esetén 6 óra elteltével 0,5 N/mm² tapadási szilárdság az elvárt. Amennyiben a cement tartalmú habarcsot kategóriába sorolják be, sokkal magasabb elvárásoknak kell megfelelnie. T E F = tixotroph: nem csúszik = extended open time: meghosszabbított nyitott idő (csak a D2 osztályába sorolt cement tartalmú habarcsokra és diszperziós ragasztóanyagokra vonatkozik) = fast setting: gyorsan köt (csak a cementtartalmú habarcsok) FT 6

4 Különböző burkolóanyagok biztonságos és 1 Alapelvek Lehajlás A szabvány alapján a cement alapú habarcsok lehajlását is értékelik, hogy az anyag rugalmasságára vonatkozó adatokat kapjanak. Meghatározott méretű habarcs próbatestet (vizsgálati tárgy) vizsgálnak a kísérlet folyamán. nyomaték vizsgálat helye flexibilis habarcs /S2 besorolás vizsgálat után osztályba sorolás esetén a lehajlás legalább 2,5 mm. 5 mm felett a habarcs S2 osztályba kerül, és könnyen alakítható, flexibilis ragasztóanyag minősítést kap mm A habarcs próbatest lehajlásának kezdetét megállapító kísérlet. 2,5 mm S2 5 mm nyomaték vizsgálat helye mm Max. lehajlás megállapítására vonatkozó vizsgálat. flexibilis habarcs A flexibilitás irányelve német nemzeti követelmény, az egykomponensű rugalmas ragasztóanyagokra vonatkozik, nem európai érvényességű. Ha egy ragasztóanyag megfelel a osztály alapkövetelményeinek és ezenkívül legalább 2,5 mm lehajlási értékkel rendelkezik, megkapja a flexibilis ragasztó minősítést. / minősítést kap a cementalapú ragasztóanyag, ha a szabvány sokkal magasabb követelményeinek is megfelel. Ezzel a habarcs automatikusan átlépi a német flexibilis ragasztóanyagokra vonatkozó követelményeket. flexibilis habarcs nyomaték törésvizsgálat helye mm A habarcs próbateszt töréspontjának megállapítására vonatkozó vizsgálat. Kiegészítés: CE jelzés CE jelzéssel igazolja a gyártó, hogy megfelel a mindenkori európai követelményeknek óta a vékony ágyazatú habarcsok törvényesen előírt CE minősítéssel rendelkeznek, ami útlevélként is szolgál a szabad európai áruforgalomban. Alapkövetelmény a C1 osztály. 7

5 1.11 Különböző burkolóanyagok biztonságos és Csempe Ajánlott termékek A burkolóanyagok között a kerámia és az égetett kerámia lapok igen népes csoportot alkotnak. Az építkezések nagy részén ezeket a burkolóanyagokat használják. Évek hosszú során át jól bevált termékekről van szó, és burkolatként való alkalmazásuk, lerakásuk problémamentes. Szerkezetük alapján (nyitott pórussal rendelkeznek, lásd a lenti felvételeken) megállapítható, hogy az ágyazóhabarcs igen jól megtapad és beékelődik a felület pórusaiba, és ennek következtében igen szoros kötés jön létre. A sz. szabvány szerinti jóváhagyott vékony ágyazóhabarcsok megfelelő eredménnyel alkalmazhatóak. Kerámia Amennyiben a kerámia burkolat az aljzatra kerül, teljes mértékben tömör fektetést követel meg (Buttering-Floating - úsztatott eljárás) az adott körülményeknél fogva (forgalmi terhelés, külső burkolat, stb.). A Sopro VarioFlex (önterülő ágyazóhabarcs) megkönnyíti a műveletet, mivel csak a ragasztóanyagot kell felhordani az aljazatra, a munkaigényes úgynevezett Buttering-Floating eljárás elmaradhat. a burkolólap teljes mértékben telített és tömör lerakása biztosított. Szabványos eljárás Normál ütemű építkezés Határidős építkezés TE FTE Elektronmikroszkóppal készült felvétel Sopro FF 450 Sopro No. 101 schnell Égetett kerámia TE E EF Elektronmikroszkóppal készült felvétel Sopro No.101 falra, padlóra Sopro VarioFlex csak padlóra Sopro VarioFlex schnell csak padlóra A kerámia és az égetett kerámia lap hátoldalának szerkezete nyitott pórusú. A hidraulikusan kikeményedő habarcs megfelelően beékelődik a lap hátoldalának felületébe. 8

6 Tanácsadás: 06 23/ Különböző burkolóanyagok biztonságos és 1.11 Csempe Ajánlott termékek A kerámia és égetett kerámia lapok mellett egyre kedveltebbé válnak a kőporcelán gres lapok. Ezeknek a lapoknak a nagy sűrűsége és a különösen csekély vízfelvételi képessége kedvezőtlenül hat a cementhabarcs és a lap között létrejövő tapadási tényezőkre. A mikroszkóp felvételen látható, hogy a kerámia és az égetett kerámia laphoz viszonyítva a kőporcelán gres lap hátoldala lényegesen simább és tömörebb, ennélfogva a hidraulikusan kikeményedő habarcsnak nem nyújt semmiféle tapadási lehetőséget. Kőporcelán gres lapokhoz a burkolóhabarcsot műanyag adalékkal (flexibilis ragasztó) kell nemesíteni, ami a nagy felületi tapadókészsége (adhézió) révén a tapadási szilárdságot optimálisan megnöveli. Kőporcelán gres lap Javaslat TE TE E Kőporcelán gres lap elektronmikroszkóp alatti felvétele A lap hátoldala olyan sima, hogy a hidraulikusan kikeményedő habarcs nem képes a felületen megtapadni. Műanyag nemesítő adalékot (flexibilis ragasztó) tartalmazó csemperagasztót kell alkalmazni, hogy az optimális tapadási szilárdság létrejöjjön. Cotto Sopro No.101 szálerősített flexibilis ragasztó falra, padlóra TE * Sopro FKM XL csökkentett porzású, rendkívül kiadós, nagyon könnyű, multifunkcionális flexibilis ragasztó Cotto ágyazórendszer Sopro VarioFlex folyékony ágyazóhabarcs padlóra CG1 E N < < Sopro MB 414 flexibilis középvastag ágyazóhabarcs Sopro AH 737 kifugázást könnyítő Sopro MFs fugázóanyag A kézzel formált lapokra jellemző a méretpontatlanság és a nyílt pórusú felület, ezért különleges burkolórendszert igényelnek. < < * A alapján megfelel a TE követelményeinek 10-es fogazatú glettvas használata mellett. Sopro ZSE 718 cementfátyol eltávolító beltérre Sopro CES 736 Cotto impregnáló szer Sopro CDW 742 Cotto önfényesítő 9

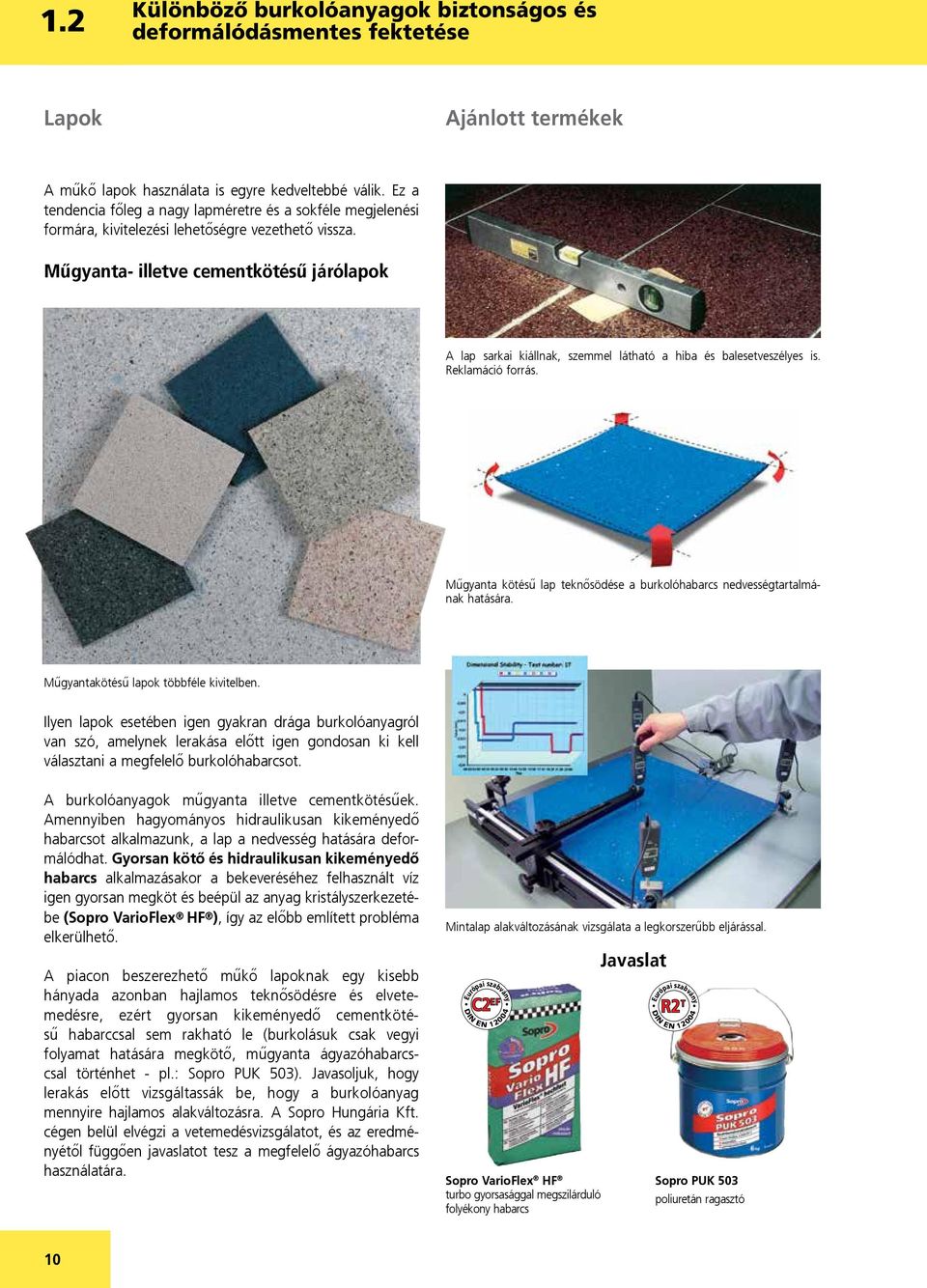

7 1.21 Különböző burkolóanyagok biztonságos és Lapok Ajánlott termékek A műkő lapok használata is egyre kedveltebbé válik. Ez a tendencia főleg a nagy lapméretre és a sokféle megjelenési formára, kivitelezési lehetőségre vezethető vissza. Műgyanta- illetve cementkötésű járólapok A lap sarkai kiállnak, szemmel látható a hiba és balesetveszélyes is. Reklamáció forrás. Műgyanta kötésű lap teknősödése a burkolóhabarcs nedvességtartalmának hatására. Műgyantakötésű lapok többféle kivitelben. Ilyen lapok esetében igen gyakran drága burkolóanyagról van szó, amelynek lerakása előtt igen gondosan ki kell választani a megfelelő burkolóhabarcsot. A burkolóanyagok műgyanta illetve cementkötésűek. Amennyiben hagyományos hidraulikusan kikeményedő habarcsot alkalmazunk, a lap a nedvesség hatására deformálódhat. Gyorsan kötő és hidraulikusan kikeményedő habarcs alkalmazásakor a bekeveréséhez felhasznált víz igen gyorsan megköt és beépül az anyag kristályszerkezetébe (Sopro VarioFlex HF ), így az előbb említett probléma elkerülhető. A piacon beszerezhető műkő lapoknak egy kisebb hányada azonban hajlamos teknősödésre és elvetemedésre, ezért gyorsan kikeményedő cementkötésű habarccsal sem rakható le (burkolásuk csak vegyi folyamat hatására megkötő, műgyanta ágyazóhabarcscsal történhet - pl.: Sopro PUK 503). Javasoljuk, hogy lerakás előtt vizsgáltassák be, hogy a burkolóanyag mennyire hajlamos alakváltozásra. A Sopro Hungária Kft. cégen belül elvégzi a vetemedésvizsgálatot, és az eredményétől függően javaslatot tesz a megfelelő ágyazóhabarcs használatára. Mintalap alakváltozásának vizsgálata a legkorszerűbb eljárással. EF Sopro VarioFlex HF turbo gyorsasággal megszilárduló folyékony habarcs Javaslat R2 T Sopro PUK 503 poliuretán ragasztó 10

8 Különböző burkolóanyagok biztonságos és Lapok Ajánlott termékek Manapság már a nagyméretű üveglapok is helyet kapnak a burkolóanyagok sorában. Hasonlóan a kőporcelán gres laphoz, az üveg is igen sima és tömör felületű (vízfelvétele nincs, lásd az elektronmikroszkóp alatti felvételt). Hagyományos, cement alapú habarccsal nem lehet ezeket a lapokat burkolni, csak a műgyanta alapú ragasztóanyagok (pl.: Sopro PUK 503) képesek a megfelelő tapadóhidat létrehozni, ezért ezeket kell burkolásuknál alkalmazni. Üveg lapok R2 T Elektronmikroszkópos felvétel Sopro PUK 503 poliuretán műgyanta alapú ragasztóanyag falra, padlóra Nagy formátumú üveglapok Sopro PUK 503-mal biztonságosan ragaszthatóak. A sima felületénél fogva nem vesz fel vizet az üveglap. Lerakásának ideális anyaga a fehér műgyanta habarcs, amely vegyi folyamat hatására köt meg, és optimális tapadási szilárdságot biztosít az üveglap hátoldalán. Nem befolyásolja az üveglap színét sem. Természetes kövek Tanácsadás: 06 23/ TE Sopro MM 445 flexibilis, fehér, könynyen kikeményedő, középvastag ágyazóhabarcs falra, padlóra Sopro MDM 885/888 weiß/grau flexibilis, közepes ágyazatú habarcs falra, padlóra A természetes kövek lerakásához különleges habarcsrendszer használatát javasoljuk, mely trassz adalékot tartalmaz, gyorsan megszilárdul, és általában fehércementtel készül, hogy biztonságos, elszíneződésmentes és hosszú élettartamú burkolatot kaphasson. Részletes információ található a természetes kövek elszíneződésmentes burkolásáról a 6. fejezetben. 11

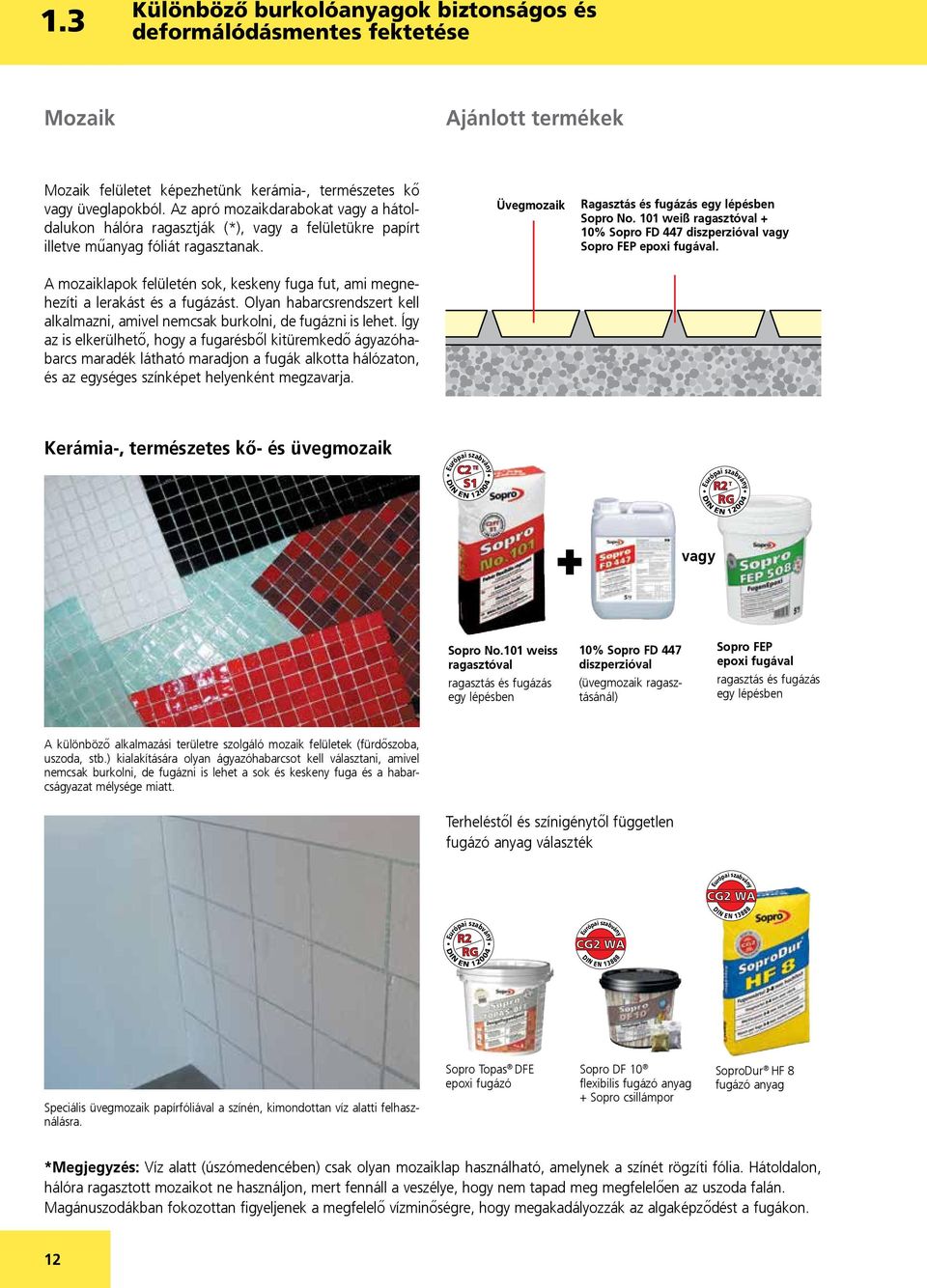

9 1.31 Különböző burkolóanyagok biztonságos és Mozaik Ajánlott termékek Mozaik felületet képezhetünk kerámia-, természetes kő vagy üveglapokból. Az apró mozaikdarabokat vagy a hátoldalukon hálóra ragasztják (*), vagy a felületükre papírt illetve műanyag fóliát ragasztanak. A mozaiklapok felületén sok, keskeny fuga fut, ami megnehezíti a lerakást és a fugázást. Olyan habarcsrendszert kell alkalmazni, amivel nemcsak burkolni, de fugázni is lehet. így az is elkerülhető, hogy a fugarésből kitüremkedő ágyazóhabarcs maradék látható maradjon a fugák alkotta hálózaton, és az egységes színképet helyenként megzavarja. Üvegmozaik Ragasztás és fugázás egy lépésben Sopro No. 101 weiß ragasztóval + 10% Sopro FD 447 diszperzióval vagy Sopro FeP epoxi fugával. Kerámia-, természetes kő- és üvegmozaik TE T R2 RG < vagy Sopro No.101 weiss ragasztóval ragasztás és fugázás egy lépésben 10% Sopro FD 447 diszperzióval (üvegmozaik ragasztásánál) Sopro FEP epoxi fugával ragasztás és fugázás egy lépésben A különböző alkalmazási területre szolgáló mozaik felületek (fürdőszoba, uszoda, stb.) kialakítására olyan ágyazóhabarcsot kell választani, amivel nemcsak burkolni, de fugázni is lehet a sok és keskeny fuga és a habarcságyazat mélysége miatt. Terheléstől és színigénytől független fugázó anyag választék CG2 WA E N R2 RG CG2 WA E N Speciális üvegmozaik papírfóliával a színén, kimondottan víz alatti felhasználásra. Sopro Topas DFE epoxi fugázó Sopro DF 10 flexibilis fugázó anyag + Sopro csillámpor SoproDur HF 8 fugázó anyag *Megjegyzés: Víz alatt (úszómedencében) csak olyan mozaiklap használható, amelynek a színét rögzíti fólia. Hátoldalon, hálóra ragasztott mozaikot ne használjon, mert fennáll a veszélye, hogy nem tapad meg megfelelően az uszoda falán. Magánuszodákban fokozottan figyeljenek a megfelelő vízminőségre, hogy megakadályozzák az algaképződést a fugákon. 12

10 Különböző burkolóanyagok biztonságos és Vibro padlóburkolat Nagy felületű, hatalmas mechanikai igénybevételnek kitett aljzatokat (ipari csarnokokban, élelmiszerpiacokon, stb.) évtizedek óta vibro-eljárással állítanak elő. Burkolóanyagnak alacsony vízfelvételi képességgel rendelkező, szárazon préselt kerámia csempét vagy lapot, klinkerlapot vagy kőporcelán gres lapot használnak. Tapasztalat alapján a 25 cm-nél rövidebb lapméret az ideális. A lapoknak legalább 10 mm vastagságot el kell érni illetve várható terheléshez kell megválasztani azokat. (ZDB tájékoztató: Nagy terhelésű burkolatok nagy mechanikai terhelésnek kitett padlóburkolatok, Okt. 2005). A tervezésnél és kivitelezésnél a Kerámiaburkolatok kialakítása vibro-eljárással 2005 júliusi irányelve a meghatározó. A tapadóiszap felhordása az előkészített Sopro habarcságyazatra. A burkolat fektetése a friss Sopro tapadóiszapra. Vibro-habarcságyazat: 1 Fuga nélkül: legalább 40 mm nyomószilárdság legalább C16 2 Fugával: legalább 60 mm nyomó-/hajlítószilárdság legalább C16/F3 ill a statikai számításoknak megfelelően 3 Úsztatott eljárás: legalább 75 mm nyomó-/hajlítószilárdság legalább 5/F4 illetve a statikai számításoknak megfelelően A csempéket és lapokat általában nagyon keskeny fugával (1 2 mm) 1/3 vagy 1/2 kötésben fektetik. A vibro és klinkerlapokhoz van távtartó (fugakereszt), ami biztosítja az egységes fugatávolságot, és megakadályozza, hogy a lapok a vibro-eljárás során kimozduljanak eredeti helyzetükből. Megjegyzés: Az ipari burkolatokat akár külön rétegen akár úsztatott eljárással készítik, ügyeljenek arra, hogy az ágyazóhabarcs (esztrich) megfelelő előszigetelést kapjon. A teljes konstrukcióban a kiszáradás miatt kialakuló zsugorodás és az ezáltal keletkező feszültség csökkentése érdekében a kötőanyag tartalmat (cement tartalom) minimális szintre kell csökkenteni. Ezenkívül a az esztrichet nagyon alacsony víz/cement értékkel (V/C érték) kell előállítani. Ezt megfelelő nagy hatásfokú folyósító hozzáadásával lehet elérni. Szigetelő rétegre kerülő esztricheknél (úsztatott eljárás) adott esetben például nagyobb forgalmi terhelés esetén az esztrich rétegvastagságát kell növelni, de nem több kötőanyag tartalommal, mert az a zsugorodásból adódó feszültséget növeli. A nagyobb rétegvastagság pozitívan hat az esztrich stabilitásra (rávezethető forgalmi terhelés) a kisebb nyomásállás és lehajlás ellenére. Mindemellett a feszültség is kisebb marad az egész konstrukcióban Tapadóhíd Sopro RS 648 tapadó iszap 2 Habarcságyazat 3 Tapadóhíd Sopro RS 648 tapadó iszap 4 Fugázó anyag Sopro FEp 604 fugázó anyag 13

11 1.41 Különböző burkolóanyagok biztonságos és Vibro-padlóburkolat Szerkezet és műveletek: 1 Az aljzatot, azaz a betont teljesen meg kell tisztítani, hogy a vibro-eljáráshoz megfelelően tapadó felületet kapjunk. 2 A hidraulikusan kötő ágyazóhabarcsot tapadóiszappal (pl.: Sopro HSF 748) friss-a-frissre eljárással, legalább 40 mm vastagságban kell felvinni a betonra. A habarcsot egyenletesen el kell teríteni és tömöríteni, ehhez adott esetben Sopro EVZ 634 esztrich száradás késleltető alkalmazását javasoljuk, hogy az anyag lassabban húzzon meg. 3 Az ágyazóhabarcsra csak egy Sopro RS 648 tapadóhíd réteget kell felvinni, amelybe közvetlenül, szorosan egymás mellé, fuga nélkül rakjuk a kerámia lapokat. 4 A vibro-eljáráshoz előkészített és leburkolt felületen (10 20 m2 - az adottságoktól és a felhasznált ágyazóhabarcs kötési tulajdonságaitól függően) a lapokat a vibrogép által kibocsátott enyhe vibráció segítségével belepréselik az ágyazóhabarcsba. 5 A fugákat ajánlatos a későbbi igénybevételnek is ellenálló, beállítható konzisztenciájú epoxi fugázóhabarccsal (Sopro FEp 604) kitölteni. 6 Az ipari méretű burkolatok 7 nap elteltével járhatóak, és a hagyományosan kiszáradó rendszerekből kiindulva 28 nap elteltével teljesen terhelhetők. Ajánlott termékek T R2 RG A kerámia burkolatok bedolgozásához használt vibrogép. A leburkolt kerámia lapok vibro-eljárással történő bedolgozása. Sopro RS 648 Sopro FEp Fugázás 1 4 A Sopro FEP 604 konzisztenciája különböző szemcseméretű kvarchomok hozzáadásával változtatható, így a legkeskenyebb fugahézag (1 2 mm) is biztonságosan lezárható. 14

12 Különböző burkolóanyagok biztonságos és Vibro-padlóburkolat nagy formátumú kerámia csempék és lapok Manapság az építtetők igényeinek a hagyományos majdnem kötelezően előírt ipari burkolatok már nem felelnek meg. A megszokott kis formátumú vibro-eljáráshoz alkalmas lapok nem elégítik ki a modern látvány és a korszerűség követelményeit. A megrendelők nagy formátumú lapok fektetését kérik, melyek ugyanúgy alkalmasak a vibro-eljárással történő burkoláshoz, mint a kicsik. Általában 30 x 60 cm-es lapméretre van igény. A nagy formátumú lapok ilyen szemszögből történő vizsgálatát a Sopro elvégezte. A 30 x 60 cm-es lapmérettel kapcsolatban pozitív tapasztalatokat szereztek az építkezéseken és a különböző projektek során. 30 x 60 cm A 30 x 60 cm lapok bedolgozása a Sopro RS 648-ba görgős vibro-géppel. A nagy formátumok fektetése során a legfontosabb, hogy a tapadóréteg (Sopro RS 648) olyan erős legyen, hogy a későbbi vibro-eljárás végrehajtása után teljes felületen rendkívül terhelhető burkolatot kapjunk. Ezzel egyidejűleg az is rendkívül fontos, hogy a kivitelezés során az ágyazóhabarcs olyan stabil legyen, hogy ha a friss burkolatra rálépnek és elvégzik a vibro-eljárást, a lapok ne mozduljanak ki a helyükből. A vízzel elkevert tapadóhidat felhúzzák a korábban elkészített ágyazatra. Az anyag meghúzásának (vibro-eljárás előtt) késleltetésére megfelelő száradási gyorsaságra beállított Sopro EVZ 634-et adagolhatunk hozzá. A tapadóhíd felszórása nagy formátumú burkolatoknál csak kivételes esetekben, a Sopro alkalmazástechnikusaival egyeztetve történhet. A tapadóiszaphoz vizet adagolunk és géppel keverjük össze. A tapadóiszap elosztása a friss ágyazaton. Nagy formátumú burkolat fektetése a friss tapadóiszapba. 15

13 1.51 Különböző burkolóanyagok biztonságos és Nagy formátumú kerámia csempék és lapok A nagy formátumú burkoló anyagok választéka igen hatalmas, főleg méretben és vastagságban. A legnagyobb lapok mérete meghaladhatja a 3 m²-t, a legvékonyabbak pedig lehetnek akár 3,5 mm vastagságúak. Ez több kérdést is felvet, falra vagy padlóra kerülnek-e, hogyan kezeljék megfelelően az építkezés helyszínén, stb. Az ilyen felvetésekről szakmai körökben is sűrűn vita folyik. Információt a témáról a ZDB ismertető Nagy formátumok biztonságos fektetése ad. A hibák is ismertek: üregesedés, törés, stb. Hogy ezek a problémák elkerülhetőek legyenek a Sopro speciális ágyazóhabarcsokat és burkolórendszereket fejlesztett ki. Nagy formátumú csempeburkolat egy előcsarnok bejáratánál. Mit jelent nagy formátumú lapok fektetése a tervezőknek, építtetőknek, kivitelezőknek és gyártóknak? Csak kockázatot vagy ésszerű specializálódást és sikeresen befejezett kivitelezéseket? A mi véleményünk az, hogy bizonyos szabályok betartása mellett az utóbbi! Az új irányzatot mindenkinek el kell fogadnia. Át kell gondolni a tervezést, a pénzügyi számításokat és a kivitelezés fázisait is. Csak így lehet a nagy formátumú lapok fektetésére kapott megbízást sikeresen végrehajtani. Az építkezés helyszínén megfelelő eszközök szükségesek ahhoz, hogy nagy formátumú lapokat elő lehessen készíteni a burkolásra. A munkálatokat a következőképpen kell elvégezni: amenynyiben a burkolóanyagot már kiválasztották, meg kell vizsgálni, hogy mennyire hajlamos a deformálódásra, mennyire méretpontos és derékszögű. Ha a lapok teknősek, nem alkalmasak (fél vagy harmad) diagonál fektetésre. Az építtetőt tanácsadás keretén belül tájékoztatni kell, hogy ilyen lapok sok esetben nem alkalmasak különböző minták kialakítására a burkolás során. Könnyebben megértethetjük magunkat, ha a lapokat a kívánt formában szárazon kirakjuk, majd végül irányított fénysugárral megvilágítjuk, és a látottakat kiértékeljük. Végezetül érdemes a gyártó állásfoglalását is beszerezni, hogy a kiválasztott áru megfelel-e a helyi adottságoknak (pl.: várható forgalmi terhelés, stb.). Pont a túl vékony és nagy méretű lapok esetén fennállhatnak bizonyos korlátozások. A kezelésre vonatkozóan is lehetnek különbségek. A kivitelezőnek ez azt is jelentheti, hogy úgy kell kezelnie a burkolóanyagot, mint a hímes tojást, nehogy az a fektetés során eltörjön. A lapnak megfelelően kell az építkezés helyszínét berendezni. Mindig kéznél kell hogy legyen: nagy asztal a vágáshoz és méretezéshez, üvegvágó, fúrófejek az átlyukasztásokhoz, spárga vagy drót, ha egy lapot a fektetés után mégis fel kell szedni, szívókorong, stb. 16

14 Különböző burkolóanyagok biztonságos és Nagy formátumú kerámia csempék és lapok ókra kell a burkolatot fektetni. Ilyen esetekben először azt kell megállapítanunk, hogy az esztrich elég érett-e a burkoláshoz. Ehhez meg kell mérnünk az esztrich maradék nedvességtartalmát egy CM nedvesség mérővel. Cement esztrichek esetén 2%, kálcium-szulfát esztrich esetén 0,5% (fűtetlen) ill. 0,3% (fűtött) maradék nedvességtartalom értéket kell figyelembe venni. Továbbá figyelembe kell vennünk a felület szilárdságát, a mezők nagyságát és a dilatációs fugák helyének kialakítását is. Mindezek után dönthetjük csak el, hogy a burkolás problémamentesen kivitelezhető-e. A kiöntött Sopro FS 15 plus eldolgozása, hogy tükörsima felületet kapjunk. Kivitelezőként nagy formátumú lapok burkolásánál mindig figyelembe kell venni, hogy az aljzat a legtöbb esetben egyenetlen és utólag ki kell egyenlíteni. Ez a gyakorlatban jelenti, hogy ha az aljzat a szabvány szerint megnövelt követelményeknek megfelelő tűréshatárokkal rendelkezik, akkor sem alkalmas nagy formátumok fektetésére. Relatív legkisebb ráfordítással Sopro FS 15 plus alkalmazásával alakítható ki tükörsima és teljesen egyenletes, nem lejtő felület. A Sopro FS 15 plus önterülő, kis feszültséggel ren- Legfeljebb 0,5 m² méretű lapok kálcium-szulfát esztrichre Sopro VarioFlex HF -fel (gyorsan megszilárduló és kristályos vízkötésű) és Sopro GD 749 alapozóval egyszerűen fektethető. Amennyiben nagy formátumú, > 0,5 m 2 méretű ún. Jumbo lapokat kell kálcium-szulfát esztrichre fektetni, különleges óvatossággal kell eljárni. A kálcium-szulfát esztrichek olyan tulajdonsággal rendelkeznek, hogy ha a hagyományosan megszilárduló habarcsból kiszivárgó vízzel érintkeznek, akkor veszítenek a szilárdságukból. Az üregképződést a hőmérséklet változásból adódó rövidülés okozhat. A nagyon keskeny fugával fektetett nagy formátumú, általában kőporcelán gres lap megakadályozza, hogy az ágyazóhabarcsból a felesleges víz megfelelő gyorsa- Kálcium-szulfát alapú esztrichek 1 A maradék nedvesség meghatározása az esztrichben CM nedvesség mérővel 2 delkező, gyorsan megszilárduló kiegyenlítő anyag. Amennyiben lejtéseket vagy falon lévő egyenetlenségeket kell kijavítanunk, kiegyenlítenünk, Sopro AMT 468 vagy Sopro RS 462 használatát ajánljuk (lásd 11. fejezet). 1 Meggyengült felület a visszaszivárgó nedvesség következtében. 2 Törés a meggyengült területen Padló esetén leggyakrabban különféle esztrich konstrukcisággal távozzon. A következmény az előzőekben leírtak lehetnek, ezért a 0,5 m²-nél nagyobb csempeméret esetén, át kell gondolni a kivitelezést és a kalkulációt. 17

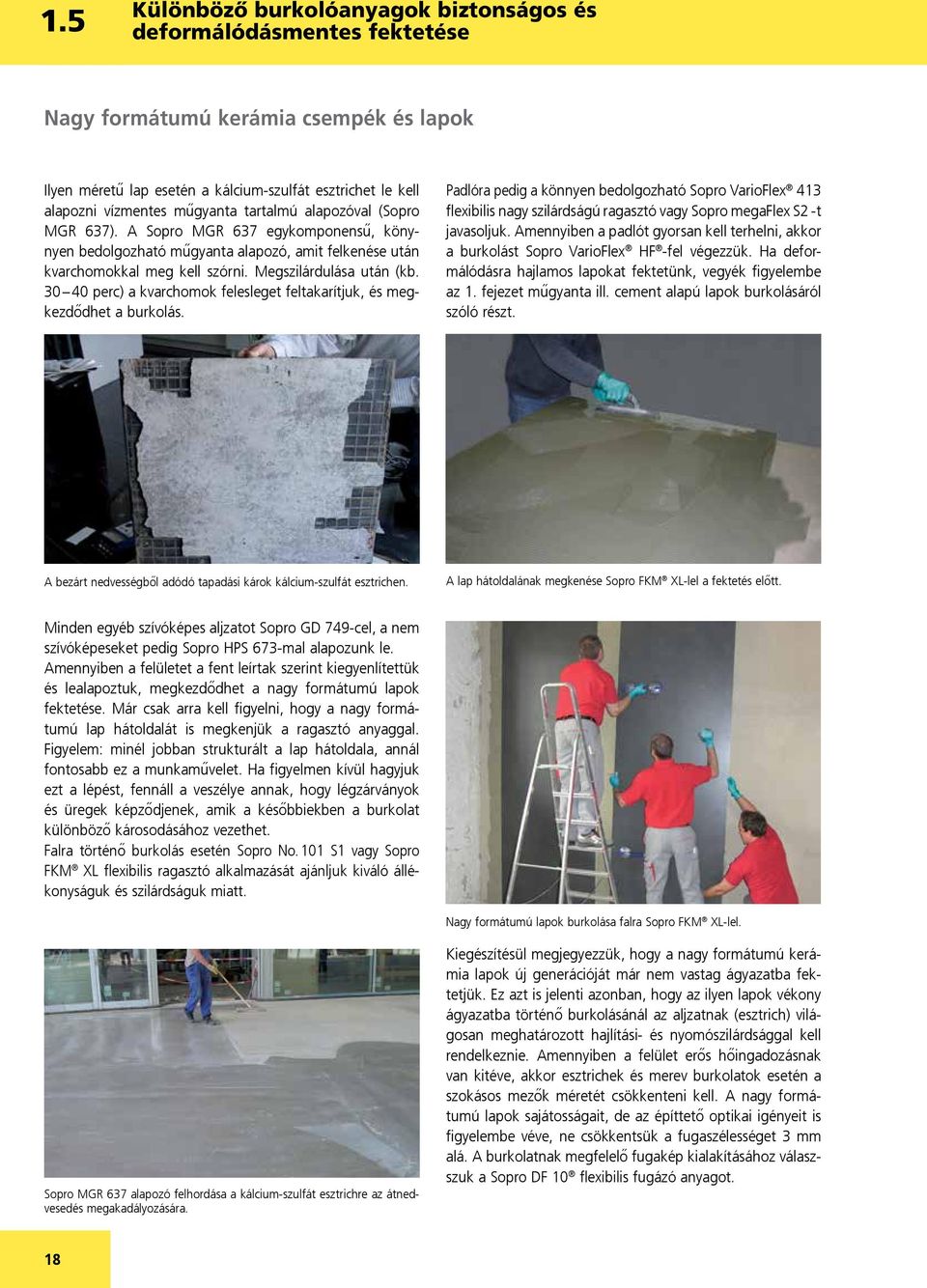

15 1.51 Különböző burkolóanyagok biztonságos és Nagy formátumú kerámia csempék és lapok Ilyen méretű lap esetén a kálcium-szulfát esztrichet le kell alapozni vízmentes műgyanta tartalmú alapozóval (Sopro MGR 637). A Sopro MGR 637 egykomponensű, könynyen bedolgozható műgyanta alapozó, amit felkenése után kvarchomokkal meg kell szórni. Megszilárdulása után (kb perc) a kvarchomok felesleget feltakarítjuk, és megkezdődhet a burkolás. Padlóra pedig a könnyen bedolgozható Sopro VarioFlex 413 flexibilis nagy szilárdságú ragasztó vagy Sopro megaflex S2 -t javasoljuk. Amennyiben a padlót gyorsan kell terhelni, akkor a burkolást Sopro VarioFlex HF -fel végezzük. Ha deformálódásra hajlamos lapokat fektetünk, vegyék figyelembe az 1. fejezet műgyanta ill. cement alapú lapok burkolásáról szóló részt. A bezárt nedvességből adódó tapadási károk kálcium-szulfát esztrichen. A lap hátoldalának megkenése Sopro FKM XL-lel a fektetés előtt. Minden egyéb szívóképes aljzatot Sopro GD 749-cel, a nem szívóképeseket pedig Sopro HPS 673-mal alapozunk le. Amennyiben a felületet a fent leírtak szerint kiegyenlítettük és lealapoztuk, megkezdődhet a nagy formátumú lapok fektetése. Már csak arra kell figyelni, hogy a nagy formátumú lap hátoldalát is megkenjük a ragasztó anyaggal. Figyelem: minél jobban strukturált a lap hátoldala, annál fontosabb ez a munkaművelet. Ha figyelmen kívül hagyjuk ezt a lépést, fennáll a veszélye annak, hogy légzárványok és üregek képződjenek, amik a későbbiekben a burkolat különböző károsodásához vezethet. Falra történő burkolás esetén Sopro No. 101 vagy Sopro FKM XL flexibilis ragasztó alkalmazását ajánljuk kiváló állékonyságuk és szilárdságuk miatt. Nagy formátumú lapok burkolása falra Sopro FKM XL-lel. Sopro MGR 637 alapozó felhordása a kálcium-szulfát esztrichre az átnedvesedés megakadályozására. Kiegészítésül megjegyezzük, hogy a nagy formátumú kerámia lapok új generációját már nem vastag ágyazatba fektetjük. Ez azt is jelenti azonban, hogy az ilyen lapok vékony ágyazatba történő burkolásánál az aljzatnak (esztrich) világosan meghatározott hajlítási- és nyomószilárdsággal kell rendelkeznie. Amennyiben a felület erős hőingadozásnak van kitéve, akkor esztrichek és merev burkolatok esetén a szokásos mezők méretét csökkenteni kell. A nagy formátumú lapok sajátosságait, de az építtető optikai igényeit is figyelembe véve, ne csökkentsük a fugaszélességet 3 mm alá. A burkolatnak megfelelő fugakép kialakításához válaszszuk a Sopro DF 10 flexibilis fugázó anyagot. 18

16 Különböző burkolóanyagok biztonságos és Csempe- vagy lapburkolat homlokzatokon Homlokzatok burkolatai - I. rész Mindig előkerül az építtetők és a tervezők részéről az a kívánság, hogy új épületek homlokzatát kerámia burkolattal lássák el. Az előnyök kézenfekvőek: a különböző formák és a hatalmas színválaszték számtalan kialakítási lehetőséget biztosít. Az így kialakított felületek mechanikusan rendkívül terhelhetőek, nehezebben koszolódnak be, illetve ellenállnak az időjárás viszontagságainak valamint vízzel és kefével könynyen tisztán tarthatók. A tervezés és kivitelezés során a Homlokzatok burkolatai - habarcságyba fektetett csempék és lapok című 1. és 2. részét kell figyelembe venni. Ez azért nagyon fontos, mivel a homlokzatfelületeknek tartósan ellenállónak és stabilnak kell lenniük a különböző időjárási tényezőkkel szemben. Az irányelvek figyelmen kívül hagyása gyakran károsodáshoz vezethet főleg repedések és törések keletkezhetnek a felületen, de a csempék elhelyezkedéséből adódóan (külső homlokzat) kritikus helyzetek is létrejöhetnek. Lehetőség szerint tervezzék meg részletesen a munkálatok kivitelezését, és tartsák be a által meghatározott értékeket. Amennyiben ez nem lehetséges, az egyedi esetekben végezzenek előzetes vizsgálatokat. Kerámia csempével burkolt homlokzat. Kerámia burkolatok, melyeket a szabványok szerint préselt kerámia lapok alacsony vízfelvevő képességgel 00 (E 3%) 176 szárazon préselt kerámia lapok alacsony vízfelvevő képességgel (E 3%) 177/178 szárazon préselt kerámia lapok 3-6% ill. 6-10% - vízfelvételi képességgel a fagyállóságot biztosítani kell 186-1/2 préselt kerámia lapok 3-6% vízfelvételi képességgel a fagyállóságot biztosítani kell 187-1/2 préselt kerámia lapok 6-10% vízfelvételi képességgel a fagyállóságot biztosítani kell állítanak elő, és bevizsgálás után igazolható a fagyállóságuk, alkalmasak homlokzatok burkolására. 19

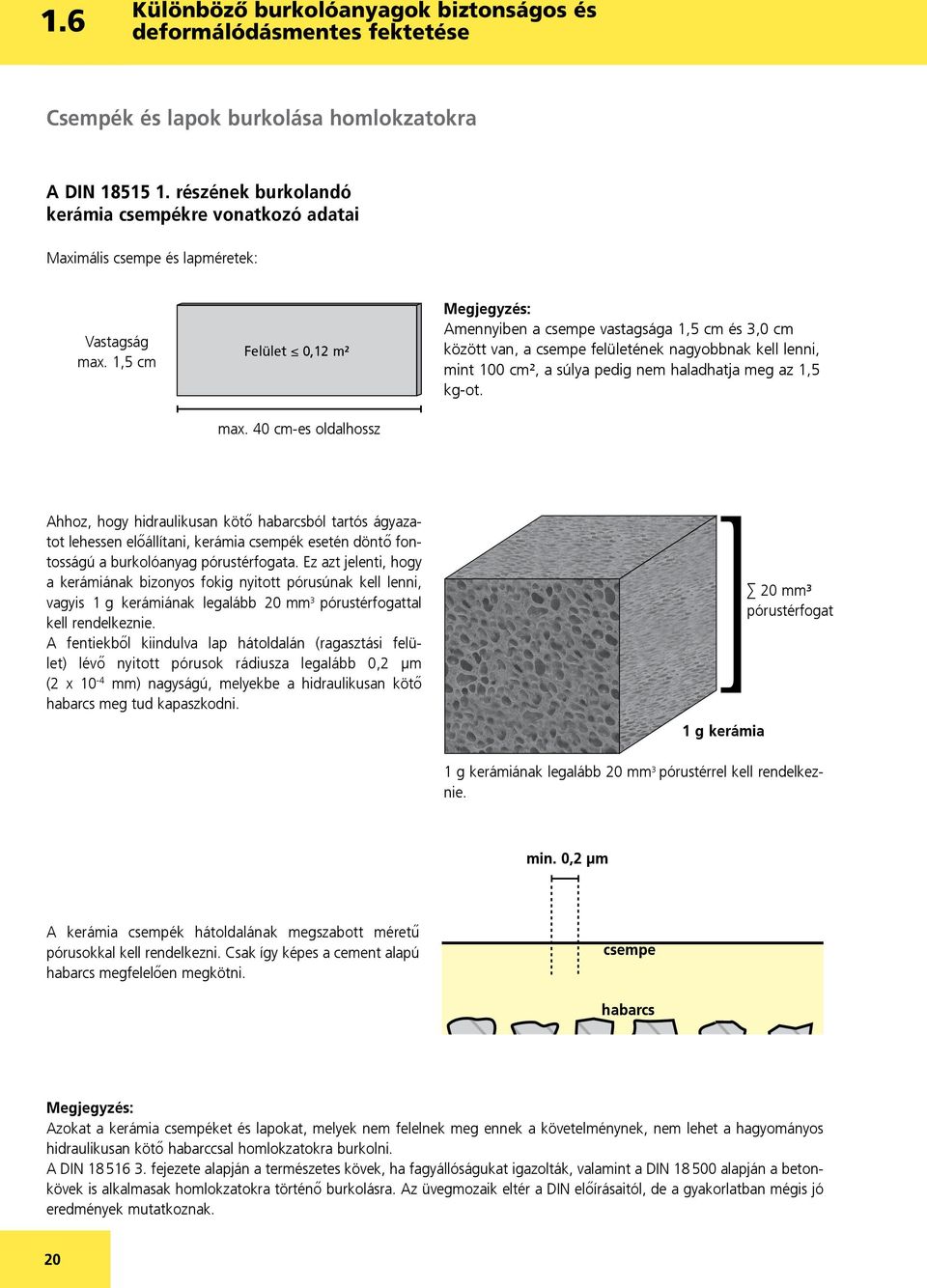

17 1.61 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra A részének burkolandó kerámia csempékre vonatkozó adatai Maximális csempe és lapméretek: Vastagság max. 1,5 cm Felület 0,12 m² max. 40 cm-es oldalhossz Megjegyzés: Amennyiben a csempe vastagsága 1,5 cm és 3,0 cm között van, a csempe felületének nagyobbnak kell lenni, mint 100 cm², a súlya pedig nem haladhatja meg az 1,5 kg-ot. Ahhoz, hogy hidraulikusan kötő habarcsból tartós ágyazatot lehessen előállítani, kerámia csempék esetén döntő fontosságú a burkolóanyag pórustérfogata. Ez azt jelenti, hogy a kerámiának bizonyos fokig nyitott pórusúnak kell lenni, vagyis 1 g kerámiának legalább 20 mm 3 pórustérfogattal kell rendelkeznie. A fentiekből kiindulva lap hátoldalán (ragasztási felület) lévő nyitott pórusok rádiusza legalább 0,2 μm (2 x 10-4 mm) nagyságú, melyekbe a hidraulikusan kötő habarcs meg tud kapaszkodni. 1 g kerámia 20 mm³ pórustérfogat 1 g kerámiának legalább 20 mm 3 pórustérrel kell rendelkeznie. min. 0,2 μm A kerámia csempék hátoldalának megszabott méretű pórusokkal kell rendelkezni. Csak így képes a cement alapú habarcs megfelelően megkötni. csempe habarcs Megjegyzés: Azokat a kerámia csempéket és lapokat, melyek nem felelnek meg ennek a követelménynek, nem lehet a hagyományos hidraulikusan kötő habarccsal homlokzatokra burkolni. A fejezete alapján a természetes kövek, ha fagyállóságukat igazolták, valamint a alapján a betonkövek is alkalmasak homlokzatokra történő burkolásra. Az üvegmozaik eltér a előírásaitól, de a gyakorlatban mégis jó eredmények mutatkoznak. 20

18 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra Előírások: a felületnek hordozóképesnek kell lenni: tapadási szilárdság 0,5 N/mm² a felületnek a tapadást gátló anyagoktól mentesnek kell lennie az egyenetlenségeket ki kell javítani a vakolat min. 10 mm vastagságú 25 mm-nél vastagabb vakolat esetén erősítést kell alkalmazni a vakolatnak meg kell felelni a P III besorolásnak vegyes vagy nem hordozóképes aljzatoknál erősítést és rögzítést kell alkalmazni Az aljzat hordozóképességének vizsgálata 0,5 N/mm² értéket kell elérni TE Vékony ágyazatba történő fektetéskor a előírásainak megfelelő habarcsot alkalmazzunk. A burkolás a előírásai alapján történik. Min. 3 mm habarcsvastagságot kell létrehozni. Tapadási szilárdság ellenőrzése Sopro FKM XL A csempék és lapok fektetése kombinált eljárással történik, vagyis a lapok hátoldalára is felkenik a habarcsot + Kombinált eljárás, aljzat Kombinált eljárás, csempe hátoldala A frissen burkolt kerámia tapadási szilárdságának ellenőrzése 0,5 N/mm² min. értéket el kell érni Tapadási szilárdság ellenőrzése a leburkolt kerámián Vastag ágyazat: Vastag ágyazat esetén a habarcs vastagsága min 15 mm. 21

19 1.61 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra Fugázás Az ágyazóhabarcstól függően kell a megfelelő fugaszélességet megválasztani: kerámia csempe 3 8 mm hasított kerámia lapok 4 10 mm hasított agyaglapok és tégla burkoló anyagok mm természetes kő lapok 4 6 mm betonkő lapok 3 12 mm A fugázás hidraulikusan kötő fugázó anyaggal történik. hidraulikusan kötő flexibilis fugázó anyag felhordása. CG2 WA E N Sopro FL fugázó anyag A kifugázott felület lemosása. 22

20 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra A dilatációs fugák elosztása a homlokzaton Az időjárás hatásai és a nagy hőmérséklet ingadozás miatt a homlokzatokat dilatációs fugákkal osztjuk részekre. Rendszerfelépítés Dilatációs fugák a sarkokon és széleken 2 mezőket határoló fugák 3 Csatlakozó fugák 4 Építmény elválasztó fugái 5 Emeletek közti fugák (mezőket elválasztó fugák a födémnél) 6 Szerelvények körüli fugák 6 Fugák kivitelezése részletesen: 4 Építményeket elválasztó fuga 2 Mezőket határoló fuga 3 Csatlakozó fuga 6 Beépített részek, szerelvények 23

21 1.61 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra 1. szerkezet: a része alapján Kerámia közvetlen a falon vagy betonon Rendszerfelépítés 1 Falazat 2 Alapozás Sopro GD 749 TE 3 Tapadóhíd Sopro No.101 flexibilis ragasztó Vakolat Sopro AMT Ágyazóhabarcs Sopro FKM XL flexibilis ragasztó TE 6 Csempe CG2 WA E N Fugázó anyag Sopro FL 24

22 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra 2. szerkezet: a része alapján Tekintettel a szükséges energiatakarékossági intézkedések meghozatalára az építtetők arra kényszerültek, hogy épületeiket megfelelően szigeteljék. Ez a homlokzatokat különösen érinti. Amennyiben mégis az a kívánságuk, hogy a homlokzatot csempe burkolattal lássák el, ezt a része alapján tehetik meg. Rendszerfelépítés 1 Falazat 2 Hőszigetelés TE A 3 Tapadóhíd Sopro No.101 flexibilis ragasztó Megerősített vakolat Sopro AMT Sopro FKM XL flexibilis ragasztó TE 6 Csempe 7 Fugázó anyag Sopro FL CG2 WA E N A Rögzítés 25

23 1.61 Különböző burkolóanyagok biztonságos és Tanácsadás: 06 23/ Csempék és lapok burkolása homlokzatokra 3. szerkezet: a része alapján nem szabályozott (egyedi vizsgálat szükséges) Hőszigetelő rendszerre vékony ágyazatba burkolt csempe A hőszigetelő rendszereket ragasztják és kiegészítésként dübelezik. Lépésálló polisztirol és kőzetgyapot esetén a dübelezés az erősítő rétegre kerül. A szigetelésnek alkalmasnak kell lenni a terhelésre. A számos variációs lehetőség miatt az egyes esetekben külön vizsgálatokat kell végezni. Rendszerfelépítés 1 Ágyazat erősítő szövettel Sopro AR 562 és Sopro No.101 flexibilis ragasztó anyaggal TE 1 2 Habarcságyazat Sopro FKM XL TE Fugázó anyag Sopro FL CG2 WA E N D D Szigetelés 26

24 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra 4. szerkezet: a része alapján nem szabályozott (egyedi vizsgálat szükséges) Csempeburkolat vékony ágyazatban függesztett hordozólemezen A hordozólemezeket a homlokzaton lévő szerkezetre szerelik, az aljzatnak nincs szerepe. Szellőztett rendszer is lehet. A hordozó képességet a kivitelezőnek kell ellenőrizni. A számos variációs lehetőség miatt az egyes esetekben külön vizsgálatokat kell végezni. homlokzatkialakítás üvegmozaikkal hordozó lemezen. Rendszerfelépítés 1 Hordozólemez TE 2 Ágyazat erősítő szövettel Sopro AR 562 és Sopro No.101 flexibilis fugázó anyaggal Ágyazóhabarcs Sopro FKM XL TE 3 4 CG2 WA E N D 4 Fugázó anyag Sopro FL D Hőszigetelés 27

25 1.61 Különböző burkolóanyagok biztonságos és Csempék és lapok burkolása homlokzatokra II. rész: Külső homlokzatok burkolatai A fejezetében leírt "Csempével és lappal burkolt homlokzatok" mellett lehetőség nyílik a homlokzatokat kövekkel (természetes kövek) díszíteni. A homlokzatok kivitelezésének ezt a módját a része szabályozza és egyúttal megfelelő útmutatást is biztosít. Homlokzaton felfalazott lábazat. Ennél a kivitelezési módnál lényeges, hogy megfelelő méretű felület álljon rendelkezésre, ahova mm vastagságú köveket fel lehet burkolni. A köveket a nyers falra burkolják és a szerkezetet rozsdamentes acél kapcsokkal erősítik meg. Ezt a fajta burkolatot első sorban két emeletes, 4 m orommagasságú családi házaknál alkalmazzák, más típusú épületeknél 8 m-es magasságig engedélyezik. 28

26 Különböző burkolóanyagok biztonságos és Burkolórendszerek Falazat homlokzaton szerkezeti felépítés 1 Nyers fal 1 2 Sopro GD Sopro No.101 flexibilis ragasztó fésűágyazat és tapadóhíd a kiegyenlítő réteghez A 5 Minimum 50 mm 4 Kiegyenlítő vakolat Sopro AMT 468 nagy egyenetlenségeknél min. 15 max. 25 mm habarcsvastagság 6 5 Sopro s No.101 flexibilis ragasztó fésűágyazat és tapadóhíd a habarcshoz mm 7 6 Ágyazó és falazóhabarcs Sopro MDM 888 vagy Sopro MB Fugakitöltés Sopro MFs fugázó anyag 8 8 Kötőszigetelés Sopro DSF 523 a lábazati részeken Max. 8 m falmagasságig A Drótkapocs (min. 5 db drótkapocs/m², min. 3 mm átmérőjű rozsdamentes acélból) A hőmérséklet ingadozásából adódó feszültség levezetésére dilatációs fugákat kell beépíteni. A mezők nagyságát tervezzék és rögzítsék meg előre. Figyeljenek arra, hogy a dilatációs fugákban ne legyenek habarcsmaradványok, mivel azok kényszerfeszültség fellépését okozhatják. 29
