elero LumeroTel Nr Használati utasítás Kérem a használati utasítást Œrizze

Átírás

1 LumeroTel Nr elero GB Használati utasítás Kérem a használati utasítást Œrizze FR ES IT PL elero GmbH Antriebstechnik Linsenhofer Str D Beuren info@elero.de Nr /0604

2 Tartalomjegyzék Biztonsági tájékoztatások Biztonsági tájékoztatások Billentyımagyarázat Általános tudnivalók Rendeltetetészerı alkalmazás Megjegyzések Fali tartókészülék felszerelése Mıködési magyarázat Kézi-automatikus tolókapcsoló AdóellenŒrzŒ lámpa Csoportos vezérlés Az adó betanítása Az adót/csatornát betanítani További adók betanítása RedŒnyök/napellenzŒk/zsaluk KözbülsŒ poziciója. - 9 KözbülsŒ poziciók programozása SzellŒzŒnyílások/lamella megfordítás programozása - 9 KözbülsŒ poziciót elindítani SzellŒzŒnyílások/lamella megfordítás elindítása KözbülsŒ poziciót törölni SzellŒzŒnyílások/lamella megfordítást törölni Figyelem! Fontos biztonsági figyelmeztetések! Tartsa be a következœ utasításokat. Csak száraz helyiségekben szabad alkalmazni. Csak változatlan elero, eredeti alkatrészeket használjon fel. A berendezés közlekedési útvonalától személyeket távol kell ltartani. Gyerekeket a vezérléstœl távol kell tartani. Vegye figyelembe az ország tipikus ide vonatkozó utasításait. Használt elemeket szakszerıen megsemmisíteni. Csak azonos tipusú (LR 03; AAA) elemmel szabad kicserélni. Abban az esetben, ha a berendezés egy vagy több készülék által vezérelt, akkor az üzemeletetés ideje alatt a közlekedési útvonalnak beláthatónak kell lennie. Az adó törlése... Adót egyenként törölni... Az összes adót törölni A készülékben több lenyelhetœ kis darab található. Mıszaki adatok Tisztogatás Elemcsere Hibakeresési javaslatok Általános megfelelœségi magyarázat

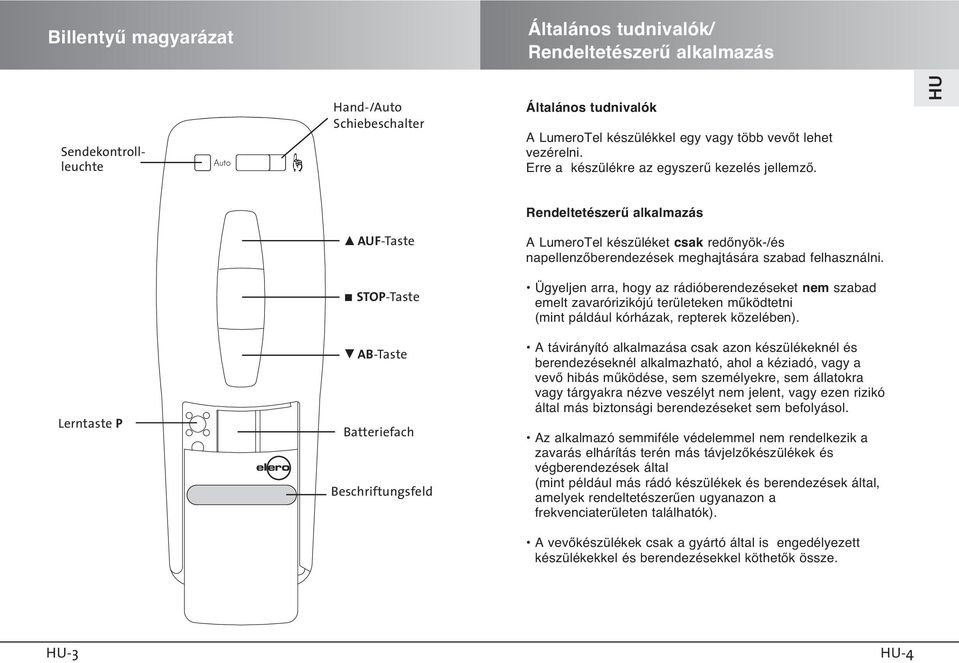

3 Billentyı magyarázat Általános tudnivalók/ Rendeltetészerı alkalmazás Sendekontrollleuchte Auto Hand-/Auto Schiebeschalter Általános tudnivalók A LumeroTel készülékkel egy vagy több vevœt lehet vezérelni. Erre a készülékre az egyszerı kezelés jellemzœ. Rendeltetészerı alkalmazás v AUF-Taste A LumeroTel készüléket csak redœnyök-/és napellenzœberendezések meghajtására szabad felhasználni. y STOP-Taste Ügyeljen arra, hogy az rádióberendezéseket nem szabad emelt zavarórizikójú területeken mıködtetni (mint páldául kórházak, repterek közelében). Lerntaste P elero b AB-Taste Batteriefach Beschriftungsfeld A távirányító alkalmazása csak azon készülékeknél és berendezéseknél alkalmazható, ahol a kéziadó, vagy a vevœ hibás mıködése, sem személyekre, sem állatokra vagy tárgyakra nézve veszélyt nem jelent, vagy ezen rizikó által más biztonsági berendezéseket sem befolyásol. Az alkalmazó semmiféle védelemmel nem rendelkezik a zavarás elhárítás terén más távjelzœkészülékek és végberendezések által (mint például más rádó készülékek és berendezések által, amelyek rendeltetészerıen ugyanazon a frekvenciaterületen találhatók). A vevœkészülékek csak a gyártó által is engedélyezett készülékekkel és berendezésekkel köthetœk össze. -3-4

4 Szerelés Funkciómagyarázat Megjegyzés: Azok az rádiókészülékek, amelyek egyazon frekvenciával müködnek a vevésben zavarokat okozhatnak. Ezért feltétlenül figyelembe kell venni, hogy az rádió szignálja a törvényhozó által, valamint az építészetben alkalmazott intézkekdések által korlátozott. Fali tartókészülék felszerelése Szerelés elœtt állapítsa meg a kivánt szerelési poziciót, valamint gyœzœdjön meg az adó- és a vevœberendezés kifogástalan mıködésérœl. A tartót a vele együtt leszállított tiplivel és csavarral erœsítse fel a falra. Kézi-/automatikus tolókapcsoló A tolókapcsóval a vevœk kézi- vagy automatikusüzemmódba kapcsolhatók. Az automatikus üzemmódban a vevœk minden szignálra reagálnak, kéziüzemmódban csak a FEL-STOP-AB billentyıkre, valamint a széljelzésre. AdásellenŒrzŒ lámpa A rádiószignál megérkezését az adás ellenœrzœlámpa felvillanása jelezi. Ha az elem kezd legyengülni, akkor az adás ellenœrzœlámpa az adáskor villogni kezd. Az adási erœsség, illetve a rádió hatósugárhossza az elem gyengülésekor lerövidül. Ha az adásellenœrzœlámpa gombnyomásra már nem villog, akkor az elemeket ki kell cserélni. Csoportvezérlés A csoport kifejezés alatt az egy azon idœ alatt, egy vagy több vevœkészülék vezérlése értendœ. A kiválaszott csoport egy indulj paranccsal kerül vezérlésre. A LumeroTel esetében a csoport egy rádiócsatornán keresztül kerül vezérlésre. Megjegyzés: A betanított csoportot az átlátszó fedél alatt levœ fóliára feljegyezheti. -5-6

5 Az rádiókészülék betanítása Az adókészülék betanítása Az adókészülék/csatorna betanítása ElŒfeltételek: A vevœkészüléknek be kell állitva lennie. 1 Elektromos, készenléti állapotban levœ meghajtómotorok esetén kapcsolja ki a biztosítékot és néhány másodperc elteltével, ismét kapcsolja be. A vevœkészülék most kb. 5 percig tanulómódban van. 2. Àlljon a távirányítóval a függöny elé. 3. Nyissa fel a fedelet az elülsœ oldalon és röviden nyomja meg a P-tanulógombot. A függöny kb. 2 percig önállóan újból és újból röviden fel, le mozog. 4. A gombok üzemeltetésének kiválsztása céljából, nyomja meg közvetlenül a felmentel megkezdése után a kézi adókészüléken (1 másodpercig), a FEL gombot. A függöny rövid ideig megáll. Közvelenül a lemenet megkezdése elœtt nyomja meg a kézi készüléken levœ LE-gomot. A függöny teljesen megáll. Az adókészülék, illetve ez a csatorna betanult. További adókészülékek betanítása Amennyiben Ön további adókészüléket egy vevœre be akar tanítani, a következœképpen kell eljárnia: 1. A vevœkészüléken levœ már betanított adókészüléken nyomja meg a FEL, LE- valamit a P-tanulógombot mindaddig, amíg az LED lámpák ki nem alszanak. 2. A gombok beállításának megállapítása céljából nyomja meg közvetlenül a felmenetel megkezdése után (1 másodpercig) a kézi adókészüléken levœ FEL- gombot. A függöny rövid ideig megáll. Közvetlenül a lemenetel megkezdése után noymja meg a kézi adókészüléken levœ LE-gombot. A függöny leáll. Az adókészülék, illetve ez a csatorna betanult. Megjegyzés: Amennyiben több vevœkészülék egy és ugyanazon vezetékre lesz csatlakoztatva, akkor az összes egyidœben tanulásra készen áll. A függönyök most véletlenül röviden fel/le mozognak. Minnél tovább vár Ön a betanítással, annál nagyobb lesz az eltérés. Most lehet az egyes csatornákat a neki megfelelœ vevœkészüléken beállítani. A rövid fel-/lemozgást megállíthatja, ha a már egy betanított kézi adókészüléken röviden a STOPgombot megnyomja. A csatorna beállítása/változtatása most lehetséges, a vevœkészülékek egyenkénti lekapcsolása nélkül. Ha a függöny rossz irányba halad, törölje az adókészüléket és tanítsa be azt újra. -7-8

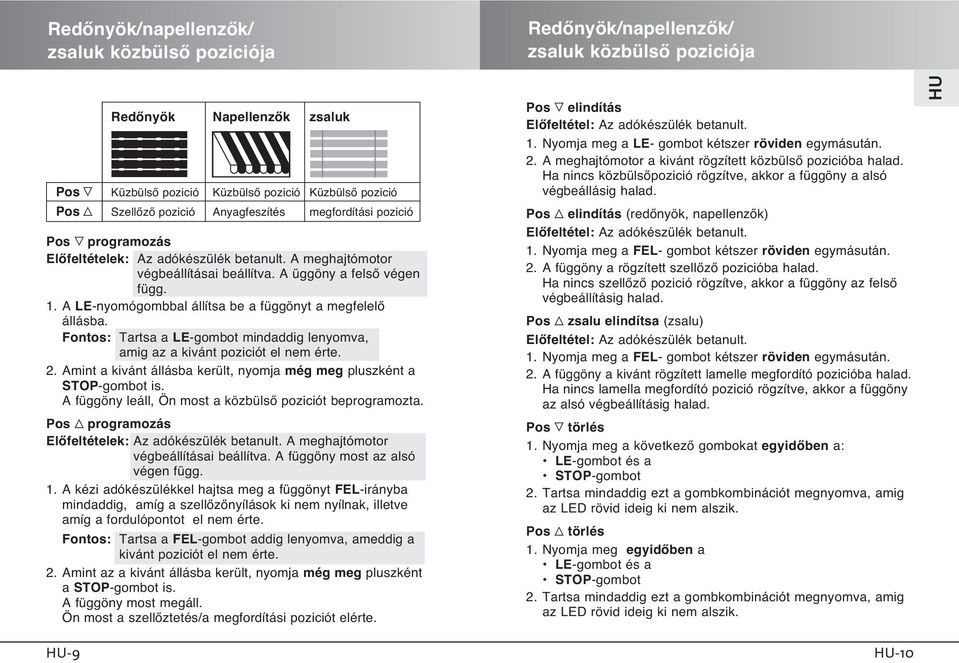

6 RedŒnyök/napellenzŒk/ zsaluk közbülsœ poziciója RedŒnyök/napellenzŒk/ zsaluk közbülsœ poziciója Pos B programozás ElŒfeltételek: Az adókészülék betanult. A meghajtómotor végbeállításai beállítva. A üggöny a felsœ végen függ. 1. A LE-nyomógombbal állítsa be a függönyt a megfelelœ állásba. Fontos: Tartsa a LE-gombot mindaddig lenyomva, amig az a kivánt poziciót el nem érte. 2. Amint a kivánt állásba került, nyomja még meg pluszként a STOP-gombot is. A függöny leáll, Ön most a közbülsœ poziciót beprogramozta. Pos V programozás ElŒfeltételek: Az adókészülék betanult. A meghajtómotor végbeállításai beállítva. A függöny most az alsó végen függ. 1. A kézi adókészülékkel hajtsa meg a függönyt FEL-irányba mindaddig, amíg a szellœzœnyílások ki nem nyílnak, illetve amíg a fordulópontot el nem érte. Fontos: Tartsa a FEL-gombot addig lenyomva, ameddig a kivánt poziciót el nem érte. 2. Amint az a kivánt állásba került, nyomja még meg pluszként a STOP-gombot is. A függöny most megáll. Ön most a szellœztetés/a megfordítási poziciót elérte. -9 RedŒnyök NapellenzŒk zsaluk Pos B KüzbülsŒ pozició KüzbülsŒ pozició KüzbülsŒ pozició Pos V SzellŒzŒ pozició Anyagfeszítés megfordítási pozició Pos B elindítás ElŒfeltétel: Az adókészülék betanult. 1. Nyomja meg a LE- gombot kétszer röviden egymásután. 2. A meghajtómotor a kivánt rögzített közbülsœ pozicióba halad. Ha nincs közbülsœpozició rögzítve, akkor a függöny a alsó végbeállásig halad. Pos V elindítás (redœnyök, napellenzœk) ElŒfeltétel: Az adókészülék betanult. 1. Nyomja meg a FEL- gombot kétszer röviden egymásután. 2. A függöny a rögzített szellœzœ pozicióba halad. Ha nincs szellœzœ pozició rögzítve, akkor a függöny az felsœ végbeállításig halad. Pos V zsalu elindítsa (zsalu) ElŒfeltétel: Az adókészülék betanult. 1. Nyomja meg a FEL- gombot kétszer röviden egymásután. 2. A függöny a kivánt rögzített lamelle megfordító pozicióba halad. Ha nincs lamella megfordító pozició rögzítve, akkor a függöny az alsó végbeállításig halad. Pos B törlés 1. Nyomja meg a következœ gombokat egyidœben a: LE-gombot és a STOP-gombot 2. Tartsa mindaddig ezt a gombkombinációt megnyomva, amig az LED rövid ideig ki nem alszik. Pos V törlés 1. Nyomja meg egyidœben a LE-gombot és a STOP-gombot 2. Tartsa mindaddig ezt a gombkombinációt megnyomva, amig az LED rövid ideig ki nem alszik. -10

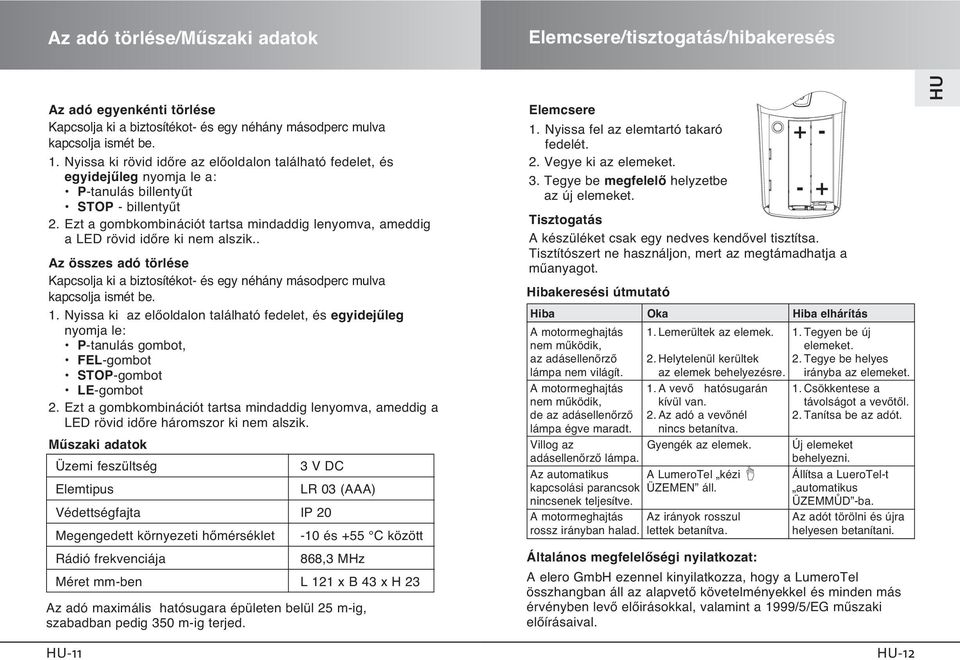

7 Az adó törlése/mıszaki adatok Elemcsere/tisztogatás/hibakeresés Az adó egyenkénti törlése Kapcsolja ki a biztosítékot- és egy néhány másodperc mulva kapcsolja ismét be. 1. Nyissa ki rövid idœre az elœoldalon található fedelet, és egyidejıleg nyomja le a: P-tanulás billentyıt STOP - billentyıt 2. Ezt a gombkombinációt tartsa mindaddig lenyomva, ameddig a LED rövid idœre ki nem alszik.. Az összes adó törlése Kapcsolja ki a biztosítékot- és egy néhány másodperc mulva kapcsolja ismét be. 1. Nyissa ki az elœoldalon található fedelet, és egyidejıleg nyomja le: P-tanulás gombot, FEL-gombot STOP-gombot LE-gombot 2. Ezt a gombkombinációt tartsa mindaddig lenyomva, ameddig a LED rövid idœre háromszor ki nem alszik. Mıszaki adatok Üzemi feszültség 3 V DC Elemtipus LR 03 (AAA) Védettségfajta IP 20 Megengedett környezeti hœmérséklet -10 és +55 C között Rádió frekvenciája 868,3 MHz Méret mm-ben L 121 x B 43 x H 23 Az adó maximális hatósugara épületen belül 25 m-ig, szabadban pedig 350 m-ig terjed. Elemcsere 1. Nyissa fel az elemtartó takaró fedelét. 2. Vegye ki az elemeket. 3. Tegye be megfelelœ helyzetbe az új elemeket. Tisztogatás A készüléket csak egy nedves kendœvel tisztítsa. Tisztítószert ne használjon, mert az megtámadhatja a mıanyagot. Hibakeresési útmutató Hiba Oka Hiba elhárítás A motormeghajtás 1. Lemerültek az elemek. 1. Tegyen be új nem mıködik, elemeket. az adásellenœrzœ 2. Helytelenül kerültek 2. Tegye be helyes lámpa nem világít. az elemek behelyezésre. irányba az elemeket. A motormeghajtás 1. A vevœ hatósugarán 1. Csökkentese a nem mıködik, kívül van. távolságot a vevœtœl. de az adásellenœrzœ 2. Az adó a vevœnél 2. Tanítsa be az adót. lámpa égve maradt. nincs betanítva. Villog az Gyengék az elemek. Új elemeket adásellenœrzœ lámpa. behelyezni. Az automatikus A LumeroTel kézi Állítsa a LueroTel-t kapcsolási parancsok ÜZEMEN áll. automatikus nincsenek teljesítve. ÜZEMMÒD -ba. A motormeghajtás Az irányok rosszul Az adót törölni és újra rossz irányban halad. lettek betanítva. helyesen betanítani. Általános megfelelœségi nyilatkozat: A elero GmbH ezennel kinyilatkozza, hogy a LumeroTel összhangban áll az alapvetœ követelményekkel és minden más érvényben levœ elœirásokkal, valamint a 1999/5/EG mıszaki elœírásaival

8 Warnhinweise
