1 FS-65HDSTV tipusú 3-rétegű flakongyártó gép A FULL SHINE (Tajvan legnagyobb flakongép gyártója) a 2013-as K Kunstoff Messe kiállításon egy 3-rétegű flakonok gyártására alkalmas gépet fog bemutatni, az összes kiszolgáló egységgel együtt. A gyártósor teljesen automatikus lesz, emberi erőforrást nem igényel (kivéve a késztermék csomagolását). A flakonok alkalmasak illó anyagot tartalmazó folyadékok tárolására. A műszaki adatokat itt tesszük közzé: * Ikerfej, 140 mm távolság * Egy záróegység * 3 réteg PA-ragasztó-HDPE vagy EVOH-ragasztó-HDPE * Szintjelző csík * CE megfelelőség * Full Shine által tervezett, szabadalmazott fejegység * Folyamatos extrúziós elv * Gépváz:FS-65HSSO * Kocsimozgató mechanika, Rexroth,(Német) * Szerszám összezárás erős, hajlított karos módszerrel * Nagy kopásállóságú csigák * Nitridált SACM645 acél csiga és henger * Hideg anyag indítás elleni védelem * Vízhűtés a fúvótűben

A flakonok alkalmasak illó anyagot tartalmazó folyadékok tárolására.

2 * Melegvágóval szerelt * Előfújás a fejen keresztül * lineáris útmérő a szerszám és kocsi elmozdulás mérése (mágneses elvű, non contact) * Hűtött fúvótű. * Fúvótű alkalmas fúvás közben levegő kiengedésre * Sürített levegős sorjahűtés és sorja lefúvás * Olvadéktömlő hossz figyelés fotocellával * Extrúderfej fel/le funkció * Központi kenés a kocsinak, kézi pumpával * PLC gyártmány: Mitsubishi Electric FX2N tipus, Japán * érintőképernyő: színes 10.4' Fuji, Japán: a) Több funkciós, felhasználóbarát kivitel b) Hibaüzenet kijelzés, és hibaüzenet naplózás 100 utolsó hiba megőrzése c) 30 programos memória d) Bemenet/Kimenet jelek figyelése * Relék: DC 24V egyenáramú * Mágnes kapcsoló: Telemechanique * Hidraulika szelepek, szivattyú: Yuken * Levegőszelepek: Numatics vagy Festo * Inverter: Meiden, Japán * Fő Motor: Mitsubishi szervo motor + Yuken frekvencia váltó, energia takarékos vezérlés, start-stop technológia * Segéd motor: Teco vagy Tatung, Taiwan * Hideganyag indítás elleni védelem * Finom hőmérséklet szabályozás egyedi hőfokszabályzóval Omron vagy Fotek * Fékrendszer a stabil kocsimozgatáshoz, -megállításhoz * Gép teljes áram fogyasztás kijelzése az előlapon, kwh számláló Specifikáció: Alapanyag belső réteg 20% PA középső réteg 20% ragasztó külső réteg 60% PE Szintjelző csík PE Csiga átmérő Csiga L/D Csiga fordulat Motor teljesítmény 5.5 kw 3.75 kw 11 kw 1.75 kw Extr.kapacitás 15 kg/ó 8 kg/ó 40 kg/ó 6 kg/ó 6. Fő Hidraulika motor teljesítmény: 7.5 kw Segéd hidraulika motor teljesítmény: 3.5 kw 7. Választható légkompresszor: 5 kw (nem tartozék) 8. Levegőnyomás: 6-8 bar 9. Záróerő: 17 tonna 10. Olaj tartály kapacitás: 300 L 11. Fűtőzónák száma: 17 zónás 12. Fűtési teljesítmény: 28 kw 13. Összes teljesítmény: 58 kw 14. Szerszám fészek tengelytávolság: 140 mm 15. Száraz ciklus idő: 720 ciklus / óra 16. Termék méret: ml 17. Min. / max. termék átmérő: mm 18. Extrúderfej száj külső átmérő: 65 mm 19. Teljes nyitási hossz: mm

kézi pumpával * PLC gyártmány: Mitsubishi Electric FX2N tipus, Japán * érintőképernyő: színes 10.

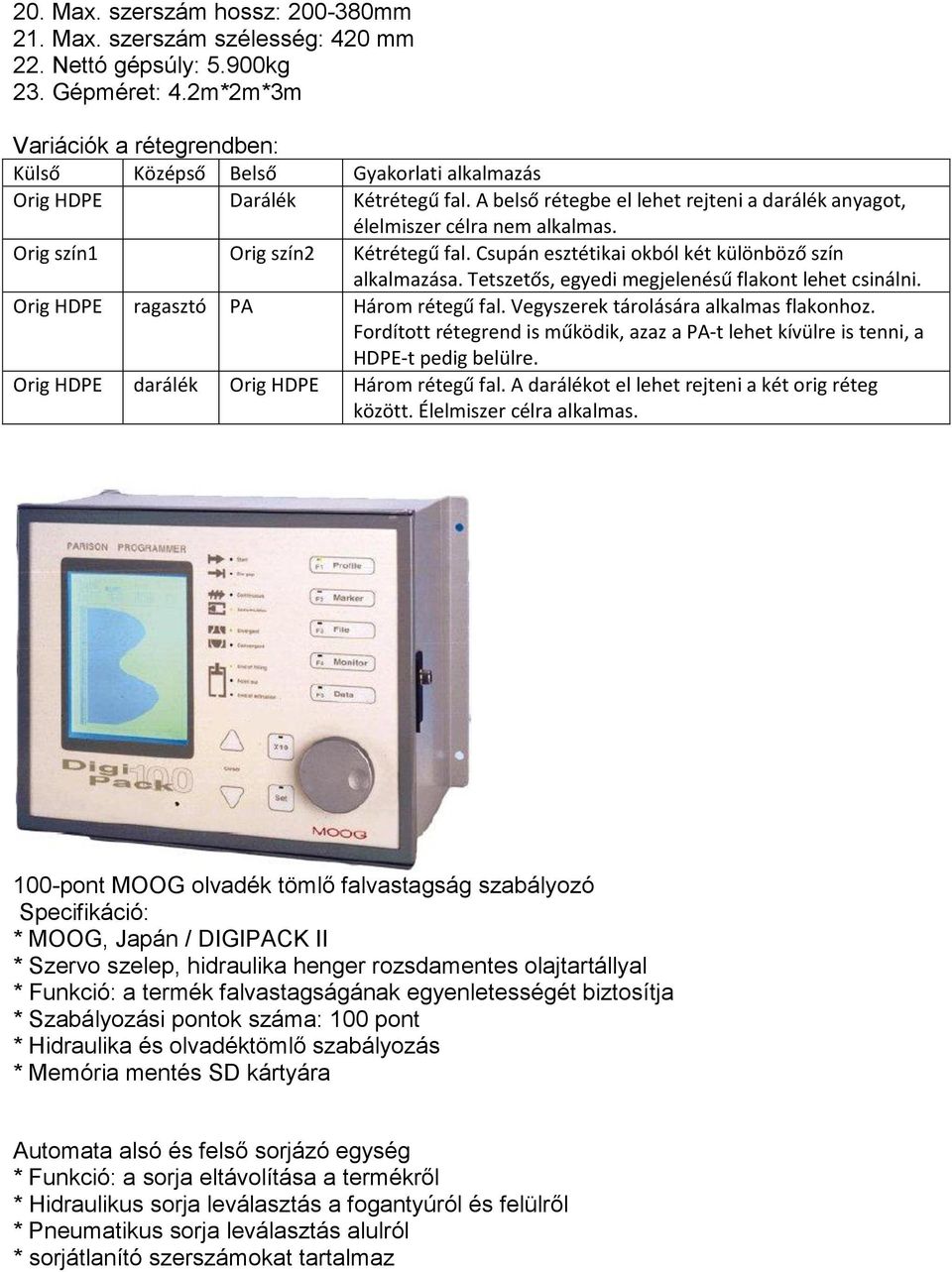

3 20. Max. szerszám hossz: mm 21. Max. szerszám szélesség: 420 mm 22. Nettó gépsúly: 5.900kg 23. Gépméret: 4.2m*2m*3m Variációk a rétegrendben: Külső Középső Belső Gyakorlati alkalmazás Orig HDPE Darálék Kétrétegű fal. A belső rétegbe el lehet rejteni a darálék anyagot, élelmiszer célra nem alkalmas. Orig szín1 Orig szín2 Kétrétegű fal. Csupán esztétikai okból két különböző szín alkalmazása. Tetszetős, egyedi megjelenésű flakont lehet csinálni. Orig HDPE ragasztó PA Három rétegű fal. Vegyszerek tárolására alkalmas flakonhoz. Fordított rétegrend is működik, azaz a PA-t lehet kívülre is tenni, a HDPE-t pedig belülre. Orig HDPE darálék Orig HDPE Három rétegű fal. A darálékot el lehet rejteni a két orig réteg között. Élelmiszer célra alkalmas. 100-pont MOOG olvadék tömlő falvastagság szabályozó Specifikáció: * MOOG, Japán / DIGIPACK II * Szervo szelep, hidraulika henger rozsdamentes olajtartállyal * Funkció: a termék falvastagságának egyenletességét biztosítja * Szabályozási pontok száma: 100 pont * Hidraulika és olvadéktömlő szabályozás * Memória mentés SD kártyára Automata alsó és felső sorjázó egység * Funkció: a sorja eltávolítása a termékről * Hidraulikus sorja leválasztás a fogantyúról és felülről * Pneumatikus sorja leválasztás alulról * sorjátlanító szerszámokat tartalmaz

Orig szín1 Orig szín2 Kétrétegű fal. Csupán esztétikai okból két különböző szín alkalmazása. Tetszetős, egyedi megjelenésű flakont lehet csinálni. Orig HDPE ragasztó PA Három rétegű fal.

4 További tartozékok: 4 db Yann Bang felhordó (100 kg/ó) 1) Glass type hopper-13.5l - 1 db 2) Glass type hopper- 6L - 2 db 3) Glass type hopper- 2L - 1 db központi vákuum egység 1 db Yann Bang PV-A1-B váltószelep (darált és orig PE keveréséhez) SHINI SG-2348 tipusú daráló a sorja darálására 1 db SHINI SIC-7.5A-R2-P-CE hűtőgép, 7.7kW hűtés Gy.sz.2CA

vákuum egység 1 db Yann Bang PV-A1-B váltószelep (darált és orig PE keveréséhez) SHINI

5 1db vízszintes szállítószalag sorja kihordáshoz 1 db ferde szállítószalag 1 db flakonszerszám, 2 fészek, 1L űrtartalom KÉPGALÉRIA
