1 IInfrastruktúra & Közlekedés Hatékony biztonsági megoldások a közlekedési terminálok és az infrastruktúra számára

2 1. A közlekedési terminálok és az infrastruktúra biztonsága Védeni, ami fontos Modern világunkban alapvető igény mutatkozik a biztonság iránt. A Betafence segít megvédeni magunkat, saját szabadságunk korlátozása nélkül. A Betafence különböző ügyfélkörei igényeire szabva fejleszti ki termékeit: külső kerítések, elhárító rendszerek, érzékelőés beléptetőrendszerek az ipari létesítmények (raktárak, erőművek, nagy biztonsági kockázatú létesítmények, stb.), a köztulajdonú létesítmények (büntetésvégrehajtás, katonai területek, stb.) és a közösségi infrastruktúra (vasúti pályák, repülőterek, autópályák, stb.) védelmében a lakossági és mezőgazdasági célú kerítések legszélesebb választéka (a formatervezett kerti kerítésektől a legelőket határoló kerítésekig),, hegesztett drótháló ipari célokra (hegesztett táblák az építőipar számára, kert- és útépítő gabion kosarak, csővezeték-védelem, szigetelés, stb.). A Betafence növekedési stratégiája Világszerte bővülő jelenlét A kiemelkedő minőségű termékskála további bővítése Testreszabott megoldások optimális hozzáadott értékkel Állandó törekvés a vásárló teljes elégedettségére Biztosítandó e stratégia erejét, a Betafence a jövőben is fejleszteni kívánja partneri hálózatát és további beruházásokat tervez az innováció és a rendszer-integráció területén. A Betafence szakértelme a nagy projektek lebonyolításában szintén fontos jövőbeni prioritás. Cél: a vásárlók elégedettsége A Betafence célja, hogy vásárlói szemében vitathatatlanul az 1. számú megoldást képviselje. Ez pedig kizárólag a vásárlók elégedettségére való állandó törekvés révén érhető el. A Betafence jobban és gyorsabban képes kielégíteni a vásárlók és a piac igényeit azáltal, hogy világszerte jelen van a piacon. 2

3 E katalógus az infrastruktúra és a közlekedés területén alkalmazott megoldásainkat mutatja be: autópályák repülőterek vasúti pályák és állomások kikötők hídak zajvédő falak talajerősítés Tartalom A közlekedési terminálok és az infrastruktúra biztonsága Autópályák, vasúti pályák, repülőterek és kikötők a közlekedési ágazatra az igencsak sajátos biztonsági szükségletek jellemzőek. A hajózás esetében ezek részét képezik az ISPS (Nemzetközi Hajó- és Kikötői Berendezések Biztonsága) Kódexnek. A közlekedési terminálok és az infrastruktúra hatékony elkerítése hasonló igényként jelentkezik. A Betafence már egy lépéssel előrébb jár: teljeskörű integrált megoldásokat kínál. Táblás és hálós kerítései szervesen illeszkednek a kapuk, sorompók és forgóajtók széles választékába. Az infrastruktúra és a közlekedés területén alkalmazott Betafence biztonsági rendszerek részét képezik továbbá a beléptetést, a behatolásérzékelést, a személyazonosság-ellenőrzést és a regisztrációt végző elektronikus részegységek is. Termékválasztékunk teljességét a zajvédő falak és a talajmegerősítésre kínált megoldások biztosítják. 1. A közlekedési terminálok és az infrastruktúra biztonsága 2. A kerítés funkciói 3. Megoldások egyedi igényekre 4. Projektek Betafence módra 5. Esettanulmányok és termékek 6. Betafence garancia 7. Betafence szolgáltatások 8. A Betafence - dióhéjban Infrastruktúra & Közlekedés 3

4 2. A kerítés funkciói A kerítések igen sokféle igényt elégíthetnek ki. A Betafence mindig a legmegfelelőbb rendszert ajánlja az adott alkalmazási terület, a szükséges biztonsági szint és a kockázatelemzés eredményeinek függvényében. A kerítések esetében ötféle funkcióról beszélhetünk: Elhatárolás Az elhatárolás kategóriájába tartozó kerítések egyfajta határvonalat hivatottak jelölni. Ebből következően sem visszatartó, sem késleltető hatása nincsen. Az elhatárolás célja láthatóvá tenni, hogy hol kezdődik és hol ér véget pl. egy útpálya területe. Meggátolja továbbá, hogy a legelő állatok, vadak vagy más kisebb állatok a pályára, illetve az útra tévedjenek. Visszatartás Az visszatartás kategóriába tartozó kerítések célja teljesen egyértelmű: meggátolják az adott határvonal átlépését. A kerítés robosztus kinézetű, ezáltal visszatartó hatással van a rossz szándékú egyénekre. Ezek a kerítések fizikai gátat jelentenek, amely világosan jelzi, hogy a belépés kizárólag az arra jogosultaknak engedélyezett. Alkalmas továbbá a potenciális behatolók távoltartására is.

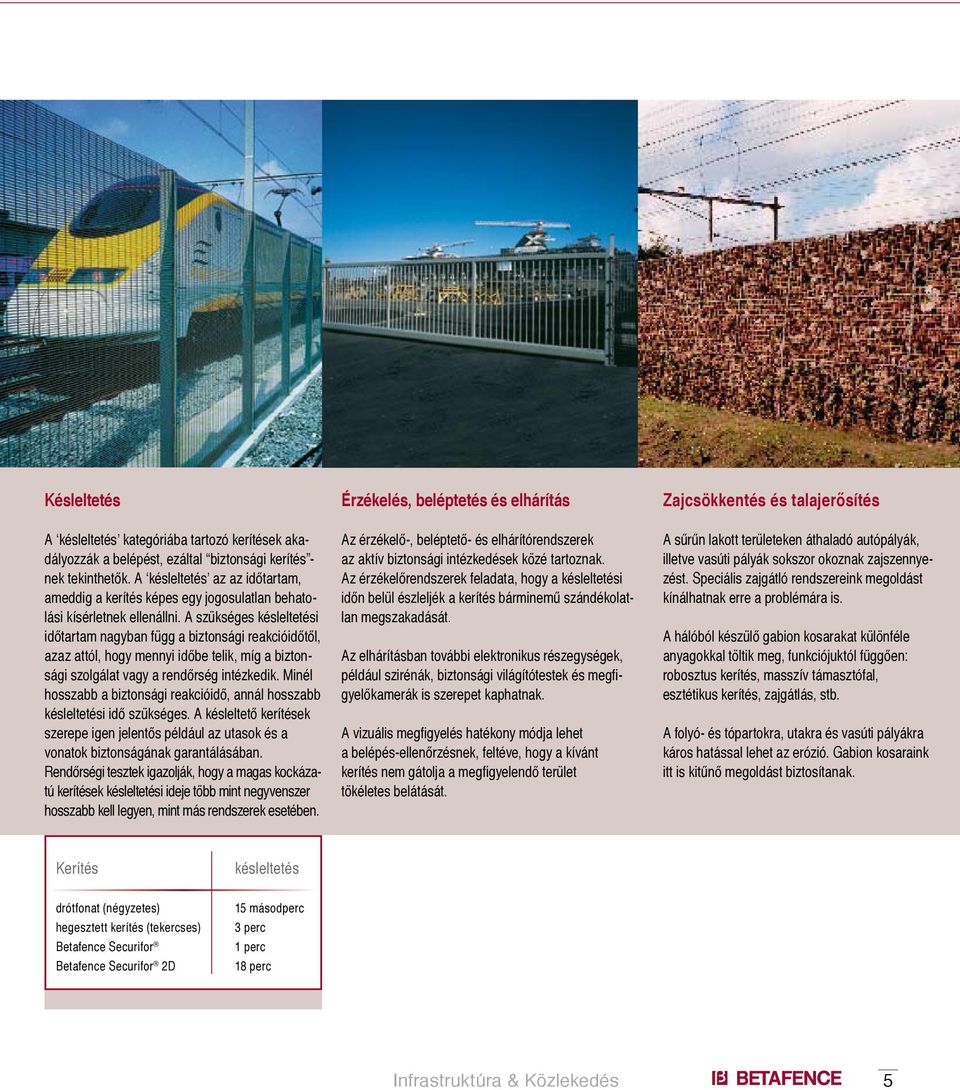

5 Késleltetés A késleltetés kategóriába tartozó kerítések akadályozzák a belépést, ezáltal biztonsági kerítés - nek tekinthetők. A késleltetés az az időtartam, ameddig a kerítés képes egy jogosulatlan behatolási kísérletnek ellenállni. A szükséges késleltetési időtartam nagyban függ a biztonsági reakcióidőtől, azaz attól, hogy mennyi időbe telik, míg a biztonsági szolgálat vagy a rendőrség intézkedik. Minél hosszabb a biztonsági reakcióidő, annál hosszabb késleltetési idő szükséges. A késleltető kerítések szerepe igen jelentős például az utasok és a vonatok biztonságának garantálásában. Rendőrségi tesztek igazolják, hogy a magas kockázatú kerítések késleltetési ideje több mint negyvenszer hosszabb kell legyen, mint más rendszerek esetében. Érzékelés, beléptetés és elhárítás Az érzékelő-, beléptető- és elhárítórendszerek az aktív biztonsági intézkedések közé tartoznak. Az érzékelőrendszerek feladata, hogy a késleltetési időn belül észleljék a kerítés bárminemű szándékolatlan megszakadását. Az elhárításban további elektronikus részegységek, például szirénák, biztonsági világítótestek és megfigyelőkamerák is szerepet kaphatnak. A vizuális megfigyelés hatékony módja lehet a belépés-ellenőrzésnek, feltéve, hogy a kívánt kerítés nem gátolja a megfigyelendő terület tökéletes belátását. Zajcsökkentés és talajerősítés A sűrűn lakott területeken áthaladó autópályák, illetve vasúti pályák sokszor okoznak zajszennyezést. Speciális zajgátló rendszereink megoldást kínálhatnak erre a problémára is. A hálóból készülő gabion kosarakat különféle anyagokkal töltik meg, funkciójuktól függően: robosztus kerítés, masszív támasztófal, esztétikus kerítés, zajgátlás, stb. A folyó- és tópartokra, utakra és vasúti pályákra káros hatással lehet az erózió. Gabion kosaraink itt is kitűnő megoldást biztosítanak. Kerítés késleltetés drótfonat (négyzetes) hegesztett kerítés (tekercses) Betafence Securifor Betafence Securifor 2D 15 másodperc 3 perc 1 perc 18 perc Infrastruktúra & Közlekedés

6 3. Megoldások egyedi igényekre C C A B D 6

7 A vasútállomásokon és a pályaszakaszok mentén különböző, eltérő biztonsági követelményekkel jellemezhető zónákat különböztethetünk meg. E zónák meghatározása révén minden egyes területen a legmegfelelőbb kerítéstípus alakítható ki. A ZÓNA: parkolás az állomáson Az állomáson a parkoló területét rudas vagy táblás kerítéssel védik. Ennek visszatartó hatása van: jelzi, hogy a belépés csak az arra jogosultaknak engedélyezett. A kerítés robosztus, mégis dekoratív és elegáns megjelenésű, látványa ezáltal a városi környezetben sem bántja a szemet. A parkoló területe szükség esetén sorompóval vagy kapuval lezárható. B ZÓNA: terminál Az állomás fokozott biztonsági kockázatú terület. Itt egy késleltető hatású kerítésre esett a választás. Az alkalmazottak ellenőrizhető belépését egy forgóajtó biztosítja. A teherautók egy automata kapun keresztül végezhetik a be- és kirakodást. C ZÓNA: vasúti pálya A vonatok és az utasok biztonságának érdekében meg kell akadályozni, hogy illetéktelen személyek vagy vadak a vasúti pálya közelébe jussanak. Külterületeken a sín teljes hosszában kerítés jelöli a pálya területét. Lakóövezetekben az adott övezet jellegének megfelelő megoldást kell választani; a gabion kosarak megfelelő zajcsökkentést biztosíthatnak, és megjelenésük is kellően esztétikus. Ily módon minimalizálhatóak a lakosokat sújtó kellemetlen vizuális és hanghatások. 7

8 4. Projektek Betafence módra Projekt leírása 4.1. Projekt leírása Testreszabott fejlesztés Gyártás D ZÓNA: hidak A hidak rendkívül sebezhető létesítmények, ezért itt igen erős visszatartó hatású kerítést találunk. Ez a fajta kerítés igen nehezen mászható, illetve vágható át. A kerítés megvédi a pályát továbbá attól is, hogy a vandálok különböző tárgyak dobálásával veszélyeztessék a vasúti közlekedést. A kerítés visszahajló teteje még hatékonyabban gátolja a mászást. Mit? egyedi igények meghatározása lehetőleg a legelső lépéstől kezdve az optimális teljeskörű megoldás kidolgozása, tekintettel - a funkcionalitásra - a formatervezésre és az anyagok kiválasztására - az érzékelőrendszerek integrációjára esetleges szűk keresztmetszetek azonosítása Hogyan? kockázatelemzés hozzáértő projekt- és műszaki csapat kommunikáció és együttműködés a végfelhasználóval Betafence hozzáadott érték? A biztonsági szintek és a legmegfelelőbb megoldás meghatározása 4.2. Testreszabott fejlesztés Mit? teljeskörű megközelítésen alapuló testreszabott megoldások kidolgozása Hogyan? a helyi szokások ismerete a helyi partnerek révén kommunikáció és együttműködés a végfelhasználóval és a szerződéses partnerekkel az összes szükséges részegység integrációja: kerítések, kapuk, beléptetés, behatolásérzékelés, kamerák, elektronikus részegységek, szoftverek, stb. Betafence hozzáadott érték? Körültekintő tanácsadás és nyomonkövetés a Betafence szervezet teljes eszköztárának hasznosításával: műszaki ismeretek, értékesítés, gyártás, minőségbiztosítás, logisztika.. 8 8

9 Sebezhetőség és kockázatelemzés Szakszerű telepítés 4.3. Gyártás Eladás Utáni Szolgáltatások Mit? belső projektmenedzsment: megrendelés-kezelés, gyártás, minőségellenőrzés, kiszállítás Hogyan? a projektcsapat felállítása minden egyes teljes projekt esetében nagy gyártási kapacitás és jelentős ipari know-how szigorú minőségi előírások Betafence hozzáadott érték? Teljes megoldás (tervezés -> gyártás -> minőségellenőrzés -> értékesítés -> logisztika) 4.4. Szakszerű telepítés Mit? tökéletes telepítés, az egyes munkák sajátos körülményeinek figyelembevételével Hogyan? a műszaki segítségnyújtás a Betafence részéről a nagyobb projekteknél hozzáértő kivitelezői hálózat partnerek képzése részletes telepítési útmutatók helyszíni vizsgálatok Betafence hozzáadott érték? Garancia a Betafence kerítésekre (lásd a 21. oldalon) Eladás utáni szolgáltatások Egy-egy létesítmény sebezhetősége különböző tényezők és azok kölcsönhatásai alapján határozható meg: csatlakozó utak, létesítmény elrendezése, megközelítés járművel és gyalogosan, szerkezet, funkcionális tervek, felhasznált építőanyagok, stb. A Betafence projektcsapat szakértelme komoly segítséget jelent az egyes létesítmények erősségeinek, veszélyeinek és biztonságának felmérésében. Ily módon azonosíthatóak a kockázatok és meghatározhatóak a prioritások. Végül pedig kidolgozásra kerül az egyedi igényekre szabott stratégiai terv: melyek a legsebezhetőbb zónák és mely biztonsági kritériumoknak kell a kerítésrendszernek eleget tennie? Átfogó termékválasztékának és széleskörű tapasztalatainak köszönhetően a Betafence tökéletes partner a legelső tanulmány elkészítésétől egészen a végleges kivitelezésig. Kockázatok az infrastruktúra és a közlekedés területén: - behatolás - vandalizmus - lopás - károsodás - repülő tárgyak és/vagy elkóborolt állatok Mit? gyors és hatékony szolgáltatásnyújtás különféle problémák esetén (vandalizmus, nem megfelelő használat, balesetek, stb.) cseregarancia (lásd a 21. oldalon). Hogyan? a kitűnően működő minőségbiztosítás révén a problémák helyszíni vizsgálata Betafence hozzáadott érték? A piacvezető ereje és gyorsasága. Infrastruktúra & Közlekedés

10 Kötés Huzalátmérő Szakítóerő Tekercsmagasság Kötés Huzalátmérő Szakítóerő Tekercsmagasság Ursus AS Light Medium Super Spirális kötés Zincalu, Zincalu Green, Zincalu Super 1.60 és 2.50 mm között 2400 és 6100 N között > 2.00 m Ursus Heavy Gyűrűs kötés Zincalu Super 3.00 mm 4900 N > 1.40 m 5.1. Funkcionalitás: Termékkínálat A Betafence többféle Ursus kerítéstípust fejlesztett ki a vasúti pályák és autópályák elhatárolására. A legmegfelelőbb típus a kívánt biztonsági szint alapján kerül kiválasztásra. A kerítés merevségét és erősségét a kötések, a drótátmérő, a szakítóerő és a vízszintes drótok közötti távolság határozzák meg. Az Ursus termékek élettartama az innovatív bevonási eljárásnak köszönhetően kiemelkedően hosszú. Kötés Huzalátmérő Szakítóerő Tekercsmagasság Ursus Heavy AS Gyűrűs Zincalu Super 2.50 mm 6100 N > 2.00 m E kerítéstípusról részletes információkat a Betafence Ursus termékkatalógusban talál. Háló Huzalátmérő Tekercsmagasság Rempart Hegesztett Zincalu 3.00 mm > 2.50 m 10

11 Elhatárolás Esettanulmány: svájci autópályák Betafence svájci precizitás az autópályák elkerítésében. Az elhatárolási céllal felállított kerítés egyértelműen jelzi, hogy hova szabad és lehet mennünk; megjelöli az útpálya területének határait. Elhárítási funkciója nincs, mindazonáltal képes meggátolni, hogy a legelő állatok, vadak vagy más kistestű állatok az útra tévedjenek, veszélyeztetve az ott közlekedőket. A svájci hatóság biztonsági okokból igen komoly elvárásokat támasztanak az autópálya-kerítésekkel szemben. Svájcban az egyes kantonok mélyépítési hivatalai tendereket írtak ki autópálya-kerítések létesítésére. Ursus dróthálóival ebben a szegmensben is a Betafence képviseli az etalont. A műszaki előírások kidolgozása során a Betafence termékek minőségéből indulnak ki. A kantonális hatóságok az ország különböző részein lévő autópályák mentén kívántak új kerítéseket létesíteni, illetve a meglévő Ursus kerítéseket felújítani. Egy építőipari vállalkozás kidolgozta a műszaki követelményeket, majd ezt követően számos, kerítésekkel, szárnyas kapukkal és kiegészítőkkel foglalkozó kivitelezőt keresett meg. Az ügyfél a döntést a Betafence termékekkel való pozitív tapasztalatok és azok gyors és könnyű Infrastruktúra & Közlekedés telepítése alapján hozta meg. Teljeskörű megoldást választott: Ursus és Casanet hálók kombinációja körkeresztmetszetű oszlopokkal, szárnyas kapukkal és kiegészítőkkel. A termék szilárdsága és tartóssága miatt a választás végül az Ursus Heavy típusra esett, Zincalu Super bevonattal. A kerítés alsó részére finom Casanet háló került (10 cm mélyen a földbe ásva), így már a kisebb állatok sem tévedhettek rá az útpályára. A svájciakról közismert, hogy mindig is előszeretettel választották a hatékony, minőségi technológiákat. Nem csoda hát, hogy az összes lehetséges szállító közül a Betafence lett az utak biztonságának őre az Alpokban is. 11

12 Háló Átmérő Tekercshossz Tekercsmagasság Magasság Szélesség H/V Átmérő Háló Merevítő Magasság Szélesség H/V Átmérő Háló Merevítő Magasság Szélesség H/V Átmérő Háló Merevítő Fortinet Medium Super 50.8 x 50.8 mm 2.95/3.50 mm 25.0 m > 2.51 m Nylofor 3-M > 2.43 m 3.0 m 5 mm/5 mm 200 x 50 mm Dupla huzallal Galvanizált + PVC Nylofor 3D > 2.43 m 2.5 m 5 mm/5 mm 200 x 50 mm Szimpla huzallal Galvanizált + Poliészter Nylofor Medium > 2.03 m 2.5 m 4.5 mm/4.5 mm 100 x 50 mm Dupla huzallal Galvanizált + PVC 5.2. Funkcionalitás: Termékkínálat A Fortinet egy tekercses hegesztett hálókból, oszlopokból és nyíló illetve tolókapuk széles választékából álló átfogó rendszer. A mérettartó négyzetes szerkezetű, nagy szakítószilárdságú huzalból készülő háló igen nagy ellenállóképességet garantál. A Nylofor rendszert a nehéz, hegesztett, téglalap szerkezetű hálóból álló táblák, az oszlopok és a különböző kapuk alkotják. A Nylofor táblás kerítésrendszerre egyaránt jellemző a nagyfokú merevség és a hosszú élettartam. Magassága, drótátmérője, hálószerkezete stb. a kívánt biztonsági szint függvényében választható meg. A Barofor rudas rendszer az egyedi alsó és felső vízszintes tartók és a rájuk hegesztett rudak révén igen nagyfokú merevséget garantál; a robosztus táblák megjelenése mégis dekoratív és elegáns. E kerítésekről részletes információkat a Betafence Fortinet, Nylofor és Barofor termékkatalógusokban talál. Magasság Szélesség Magasság Szélesség Barofor Square Függőleges négyzetes rudazat: 25 x 25 x 1.50 mm > 2.40 m 2.52 m Galvanizált Galvanizált + Poliészter Barofor Round Függőleges négyzetes rudazat: 26 x x 2.0 mm > 2.40 m 2.52 m Galvanizált Galvanizált + Poliészter Hosszabbító kar Az igény esetén rendelhető szimpla vagy dupla, hajlított vagy egyenes karok szinte lehetetlenné teszik az átmászást. A karokra, az egyedi biztonsági igényeknek megfelelően, kerülhetnek táblák vagy szögesdrót. 12

13 Visszatartás Esettanulmány: Oostende, repülőtér Betafence - az oostende-i repülőtér védője A visszatartó kerítések feladata, hogy megakadályozzák bizonyos határvonalak véletlen átlépését. Fizikai gátat jelentenek, amely világosan jelzi, hogy a belépés kizárólag az arra jogosultaknak engedélyezett. Az oostende-i repülőtér jó példa az ilyen jellegű projektekre. A repülőtér külső kerítésének teljes felújítása során a szabványelőírásokat (minimális huzalátmérő és hálóméret) egy biztonsági útmutatóban rögzítették. A minőségen kivül az ár is jelentős döntési tényező volt. A projekt vezetői a Betafence megoldása mellett döntöttek. A repülőtér területére behatolni vágyó hívatlan vendégek gyakorlatilag leküzdhetetlen akadállyal találják szemben magukat. A Fortinet Medium kerítés 2.50 méter magas, ebből mintegy 20 centiméter a föld alá került, így aztán a kerítés alatti bemászás szóba sem kerülhet. A Bekaclip oszlopok tetejére félméteres Y-karokat hegesztettek, rajtuk kétszer 3 sorban szögesdrótot húztak ki. A kerítés teljes magassága így mintegy 2,80 méter. Infrastruktúra & Közlekedés A hálóra, az oszlopokra és a szögesdrótra egyaránt műanyag bevonat került a sós tengeri levegő okozta korrózió elleni védekezés jegyében. Ezenfelül, a főbejáratnál és az Avia Partner bejáratnál a Betafence telepített egy-egy 9 x 2.5 méteres Robusta tolókaput is, Bekamatic mozgatószerkezettel (R2800 típus) és egy speciális, az EN biztonsági szabvány szerint CE-tanúsított beléptetőrendszerrel. Ezzel a megoldással Oostende repülőterének biztonsága ismét megfelel a legszigorúbb előírásoknak, mégpedig az előre meghatározott költségvetés túllépése nélkül. 13

14 Magasság Szélesség H/V Átmérő Háló Magasság Szélesség H/V Átmérő Háló Dupla huzal Magasság Szélesség H/V Átmérő Háló Merevítő Magasság Szélesség H/V Átmérő Háló Magasság Szélesség H/V Átmérő Háló Merevítő Magasság Szélesség H/V Átmérő Háló Securifor > 6.00 m m 4 mm/4 mm 12.7 x 76.2 mm Horganyzott (galvanizált) + poliészter Securifor 2D > 6.00 m m 4 mm/6 mm 12.7 x 76.2 mm minden 152,4 mm Horganyzott (galvanizált) + poliészter Securifor 3D > 3.00 m m 4 mm/4 mm 12.7 x 76.2 mm igen Horganyzott (galvanizált) + poliészter Nylofor 2D Super > 2.43 m 2.5 m 2 x 8 mm/6 mm 200 x 50 mm Horganyzott (galvanizált) + poliészter Nylofor 3D Super > 4 m 2.5 m 8 mm/5 mm 200 x 50 mm Szimpla huzallal Egyedi profil Horganyzott (galvanizált) + poliészter Nylofor F > 2.03 m 2.5 m 15 x 6 mm/5 mm 200 x 50 mm Horganyzott (galvanizált) + poliészter 5.3. Funkcionalitás: Termékkínálat A Securifor termékcsalád a késleltetési kategória királya. Az átfogó rendszer nehéz, magasfokú biztonságot nyújtó táblákból és kétféle oszlopból áll. A háló kicsi lyukmérete és a nagy drótátmérő miatt igen nehéz kárt tenni ezekben a kerítésekben vagy átmászni rajtuk. Átláthatóságuk ugyanakkor kitűnő (a kamerás megfigyeléshez ez elengedhetetlen), élettartamuk igen hosszú. A 3D kivitel a biztonság és az esztétikus megjelenés ideális ötvözete. A Nylofor ezenfelül kitűnően alkalmas késleltetést igénylő területeken történő felhasználásra is, különös tekintettel az extra nehéz típusokra, mint például az extra vastag dupla vízszintes drótokkal ellátott Nylofor 2D Super. A Nylofor 3D Super egyedi kialakítása lehetetlenné teszi az átmászást. A lapos vízszintes huzallal ellátott Nylofor F a nagy szilárdságot ötvözi az esztétikus megjelenéssel. A Tempofor S egy ideiglenes kerítések létesítésére szolgáló táblás rendszer. A dupla táblákat erősített betonban álló alapra rögzítették. Ez a szerkezet nehezen mászható, azonban szükség esetén egy targonca segítségével mozgatható. Ideális megoldás ideiglenes útmenti vagy külső kerítések létesítésekor. A Tempofor S megfelel az UNI szabványnak, és az ideiglenes kerítések közül ez a típus kínálja a legnagyobb merevséget. E kerítésekről részletes információkat a Betafence Securifor, Nylofor és Tempofor termékkatalógusokban talál. Magasság Szélesség H/V Átmérő Háló Tempofor S Fém alap, betonnal kitöltve Galvanizált és műanyaggal bevont Nylofor 2D Super táblák 2.51 m (alap: 0.88 m/tábla: 1.63 m) 2.5 m 2 x 8 mm/6 mm 200 x 50 mm Hosszabbító kar Az igény esetén rendelhető szimpla vagy dupla, hajlított vagy egyenes karok szinte lehetetlenné teszik az átmászást. A karokra, az egyedi biztonsági igényeknek megfelelően, kerülhetnek táblák vagy szögesdrót. 14

15 Késleltetés Esettanulmány: Eurostar nagysebességű vasúti pálya Eurostar biztonság teljes sebességgel! A késleltetés az az időtartam, ameddig a kerítés ellenáll az esetleges behatolónak. Az (út)pályák különböző zónáinak különböző biztonsági kockázatai eltérő késleltetési idejű megoldásokat tesznek szükségessé. Pontosan ez a helyzet a Eurostar pályájának belga szakaszán is. A Eurostar Belgiumban külterületi, városi és állomás-zónákon halad keresztül. A TUC és a Eurostations projektvezetői a Betafence szakértelmére hagyatkoztak az egyes zónák követelményeinek megfelelő kerítésrendszerek meghatározásában és telepítésében. A külterületeken az Ursus AS Medium típust választották, mivel ez a jó mérettartású kerítésrendszer jól illeszkedik a környezetbe is. Az alulról csökkenő sűrűségű háló még a kisebb/fi atal állatok pályára tévedését is megakadályozza. A lakóövezetekben a Fortinet Medium kitűnően megfelelt mind a biztonsági, mind az esztétikai követelményeknek. Itt a kicsi, négyzetes hálószerkezet és az erős függőleges huzalok biztosítják a szükséges szilárdságot. A legkomolyabb biztonsági előírások azonban az állomások és a váltók területén vannak érvényben. Ezért itt egyértelműen a Securifor elemei jelentették a megoldást. A táblák fi nom, hegesztett hálószerkezete gyakorlatilag lehetetlenné teszi a kerítés átmászását vagy átvágását.. A Betafence-nek köszönhetően az országot átszelő szupergyors Eurostar szerelvények optimális biztonságát a környezettel harmonizáló módon sikerült megoldani. Infrastruktúra & Közlekedés 1

16 A. Beléptetés Robusta tolókapuk: úszó vagy sínes - szabad átjárószélesség: 3 és 12 m között - teljes egészében hegesztett szerkezet: rendkivül erős - könnyen karbantartható, megbízható és biztonságos - Bekamatic mozgatórendszerrel használható - minden szükséges biztonsági részegység kapható - CE-tanúsítvány az EN szerint Forgókapuk és sorompók - forgókapuk: manuális, félautomata és automata - szimpla vagy dupla forgókapuk - sorompók: manuális vagy automata - sorompók 3 és 10 m között B. Elhárítás és érzékelés Nylofor 2D és 3D Securit - a vízszintes huzalok helyett üreges profilban vezetett érzékelő huzalok - az elektronikus érzékelés diszkrét integrációja - 3D: a speciális 3D hajlításnak köszönhetően nehezen mászható 5.4. Funkcionalitás: Termékskála A Betafence biztonsági koncepciójában fő szerepet játszik a hozzáférés-ellenőrzés és észlelés. Személyek és járművek hozzáférések megakadályozása, vagy engedélyezése terminálok, utak, pályák mentén, de nem kívánatos behatolók észlelése, azonosítása és távoltartása, mindez lehetővé teszi az őrzött területen történtek mindenkori ellenőrzését. A Betafence termékeket megbízhatóságuk és biztonságosságuk különbözteti meg versenytársaitól. Olvassa el a Betafence Secura Pulse, Secure Sense és a Betafence Access Control termékek katalógusát, melyekből megtudhatja termékskála termékeinek speciális jellemzőit. Secura Pulse - elektromos vezetékháló a kerítésen és a kapukon - érintés esetén figyelmeztető áramütés - behatolási kísérlet esetén automatikus jelzés a központnak Secura Sense - kinematikus mozgásérzékelő - átmászás és átvágás azonalli érzékelése - téves riasztásra érzéketlen - könnyen integrálható az oszlopokba - felhasználóbarát Secura View szoftver - a biztonsági rendszerekbe történő integrációhoz szükséges részegységek teljes köre C. Ellenőrzés CCTV - kamera - DVR felvevő rendszer - ellenőrzőközpont - riasztáskezelő szoftver 16

17 Érzékelés és beléptetés Esettanulmány: trondheim-i kikötő Trondheim - egy biztonságos kikötőkikötő Az érzékelő-, beléptető- és elhárítórendszerek az aktív biztonsági intézkedések közé tartoznak. Forgókapukkal, tolókapukkal és sorompókkal biztosítható, hogy csak az arra jogosult személyek és járművek jussanak be az adott területre. Ez volt a kiindulási pont a norvégiai Trondheim kikötőjének esetében is. Kicsit több mint egy évvel a New Yorkot és Washingtont ért szeptember 11-I terrortámadás után Londonban nemzetközi konferenciát tartottak, ahol a szakértők a kikötők potenciális támadásokkal szembeni védelmének hatékony módszereit vitatták meg. Ekkortól minden nemzetközi kikötő meg kell feleljen az ISPS Kódex (Nemzetközi Hajó- és Kikötői Berendezések Biztonsága) követelményeinek. A kódex részletesen leírja a különböző biztonsági szinteket, de nem ír elő konkrét terméktulajdonságokat (szilárdság, magasság, stb.) a kerítések vonatkozásában. Az egyes kikötők elvégzik a saját kockázatelemzésüket, és annak alapján dolgozzák ki az egyedi követelményrendszert. A trondheimi kikötő követelményjegyzéke a Norvég Hajózási Szervezethez került leadásra. Infrastruktúra & Közlekedés A Betafence szintén felkérést kapott az ajánlattételre. Trondheim a Betafence termékek minősége és formatervezése, illetve a beléptetőrendszerek széles termékkínálata miatt választotta a mi megoldásunkat. A megrendelés 30 darab automatizált Robusta tolókapuról, komplett 2 méter magas Nylofor F külső kerítésről, a járműforgalmat szabályozó 10 automatizált sorompóról és a gyalogosforgalom ellenőrzését szolgáló két BT2 forgókapuról szólt. A norvég kikötői hatóság annyira elégedett volt az eredménnyel, hogy a Betafence és norvég partnerei azóta további tíz norvég kikötőtől kapott hasonló megbízást. 17

18 Hesco Weldmesh Concertainer Gabions Innovatív dizájn, a hegesztett táblákat összekötő spirálokkal. Hesco Weldmesh Concertainer Trapions A gabion kosarak e speciális típusa egy vagy két, különböző szögben döntött oldallal rendelhető. Hesco Weldmesh Concertainer Bastions Ezek a gabion kosarak geotextíliából készült membránnal készülnek, így akár különféle granulátumokkal is megtölthetőek. Weldmesh Mattresses Nagyobb felületek borítására használatos, magasságához viszonyítva széles gabion kosarak Funkcionalitás: Termékkínálat A hegesztett gabion kosarak immár évtizedek óta bizonyítják alkalmasságukat a talajerózió elleni és az árkokat erősítő támasztófalak építőelemeiként. Egyre gyakrabban használják őket autópályák és vasúti pályaszakaszok mellett hangvédelemre is. A Betafence gabion kosarait számos infrastuktúrális projektben alkalmazzák az ilyen jellegű problémák előnyös és hatékony megoldásaként. A Betafence gabion kosarai a forradalmi Zincalu Ultra bevonattal készülnek. Ez a cink-aluminium ötvözet háromszor ellenállóbb a korrózióval szemben, mint a hagyományos galvanizálás. A PVC bevonat révén aggresszív környezetben is felhasználható. A gabion kosarak különböző, akár 5 métert is elérő méretben készülnek, és a felhasználási módnak megfelelő anyaggal tölthetők meg (abszorbens, visszaverő, stb.). Trapezoid vagy dobozos formában kaphatóak. A számos kiegészítő alkatrésznek köszönhetően a gabion kosarak telepítése rendkívül gyorsan kivitelezhető. E termékekről a Betafence Steel and Stone és a Betafence Weldmesh termékkatalógusokban olvashat bővebben. Rock Netting Fonott, tekercses háló, sziklás területekhez, vagy olyan lejtőkre, ahol fennáll a veszélye a kő- vagy kőtörmelékomlásnak. Weldmesh Ipari Háló Termékcsalád A Betafence kínálatában a hídak biztosításához és hasonló alkalmazásokhoz szükséges hegesztett táblák és a tekercses huzalok teljes kínálata megtalálható. 18

19 Zajcsökkentés Esettanulmány: Mariahoeve vasútállomás, Hollandia A Betafence pályára állítja a zaj elleni küzdelmet. Bizonyos helyeken, például autópályák, vasúti pályák, illetve vasútállomások mellett kettős funkciójú kerítésre van szükség: Illeszkedniük kell a természetes környezetbe és egyúttal csökkenteniük kell a helyi lakosokat érő zajszennyezést Is. Ezt a célt szolgálják a különféle anyagokkal megtölthető gabion kosarak. A holland Mariahoeve projekt jól illusztrálja e termékünk igen változatos felhasználási lehetőségeit. A hollandiai Mariahoeve vasútállomás egy lakóövezet közvetlen közelében fekszik. Egy építészt kértek fel arra, hogy keressen hatásos (zajcsökkentés), esztétikus (vizuális integráció) és költséghatékony (ár/minőség arány) megoldást a problémákra. Az említett szakember, a Betafence projektcsapattal együttműködve, a korróziógátló Zincalu bevonattal ellátott gabion kosarak, és a galvanizált oldaltáblák mellett döntött. Független tesztek bizonyítják, hogy a Zincalu bevonat várható élettartama enyhe környezetben a 60 évet is elérheti. Töltetnek porózus, vulkáni eredetű, jó hangelnyelő képességű kőzetet hozattak be Németországból. Az elülső és hátulsó homlokzat dőlésszögét az optimális stabilitás követelményét fi gyelembevéve határozták meg. Így lehetőség nyílt a kövek számának kordában tartására. A beton alapra történt gyors telepítést mellett ez is jótékony hatással volt az árra. Az eredmény pedig egy 234 méter hosszú, 2 és 3 méter közötti magasságú, hangvisszaverő és hangelnyelő fal, melynek külső homlokzatát kúszónövények borítják. Tartós, hatékony megoldás amely csodálatosan illeszkedik a környezetbe. Küldetés teljesítve! Infrastruktúra & Közlekedés 1

20 6. Betafence garancia A minőség: nagyon is kézzelfogható fogalom A világszerte jelenlévő, technológiailag vezető pozíciót betöltő vállalatcsoport erősségének köszönhetően a Betafence a termelési folyamat minden egyes fázisában képes a teljeskörű minőségbiztosításra törekedni. Az ISO-9001 tanúsítvány (mellyel az összes gyárunk rendelkezik) garantálja, hogy vásárlóink mindig biztosak lehetnek az általunk szállított rendszerek kitűnő minőségében. Hogyan ellenőrzik a minőséget a Betafence-nél? A termékek minőségét folyamatosan értékeljük. Az EN szerinti korrozió-ellenállási tesztek az aggresszív környezetben várható élettartamról adnak információt: sós szórás teszt: maximum 10 mikron bevonatvesztés 1000 óra sós szórást követően, az EN szabvány szerint tesztelve Kesternich teszt (SO2) teszt: maximum 10 mikron bevonatvesztés 25 ciklust követően, az EN szabvány szerint tesztelve. A QUV-tesztek a napfénynek, a légnedvességnek és a hőmérsékletnek való ellenállást mutatják. A Betafence minden egyes terméke megfelel az európai szabványoknak. Mitől válik ez a minőség kézzelfoghatóvá a Betafence-nél? A Betafence mindegyik professzionális termékére garanciát vállal (táblák-oszlopok-kapuk). 20

21 Betafence garanciális feltételek Kérés esetén minden egyedi projektre biztosítjuk a Betafence garanciát, a következő feltételek mellett: a telepítés kizárólagosan Betafence termékekkel történik a tengerparttól mért távolság legalább 500 méter a termékek telepítése a Betafence útmutatóinak megfelelően történik A tengerparthoz 500 méternél közelebbi projektekre érvényes különleges feltételek: igény esetén a termékeket a körülményeknek megfelelően módosított paraméterekkel gyártjuk és szállítjuk ebben az esetben a garancia időtartama 5 év Automatizált termékek garanciális feltételei: 1 év teljeskörű garancia Betafence élettartam-garancia A termékgarancia degresszív. A rendes garancia nem terjed ki az újratelepítési költségekre. A degresszív garancia fokozatai: 10 év garancia 5 év garancia > 500m a tengertől < 500m a tengertől 1-2 év: 100% 1-2 év: 100% 3-4 év: 90% 3 év: 80% 5-6 év: 80% 4 év: 60% 7-8 év: 60% 5 év: 50% 9-10 év: 50% A részletes garanciális feltételekről külön kérésre készséggel adunk tájékoztatást. Infrastruktúra & Közlekedés 21

22 7. Betafence szolgáltatások Betafence eladás előtti szolgáltatások A Betafence projektcsapat garantálja a tökéletes megoldást. A tanácsadás és a nyomonkövetés mindvégig, a projekt minden egyes fázisában, a legelső lépéstől kezdve a legnagyobb gondossággal történik. Az Önökhöz kirendelt magasan képzett, műszakikereskedelmi kapcsolattartónk a helyszínen felméri a munkát, tanácsot ad Önöknek, és végigkíséri az egész folyamatot. A csapat további tagjai más, kiegészítő szakterületek szakértői lesznek. A projekt tanulmányozását követően a tervek és az előírások alapján kidolgozzák a megfelelő megoldást. A projekt felügyelete és lebonyolítása mindvégig a vásárlóval való szoros együttműködésben történik. Minősített partnerek alapos műszaki képzést és támogatást kapnak. A telepítés során ők az elsődleges kapcsolattartók. A Betafence partnerei részletes dokumentációval rendelkeznek részletes telepítési útmutatókkal, megfelelőségi nyilatkozatokkal és tanúsítványokkal és végfelhasználói útmutatókkal. Betafence eladás utáni szolgáltatások Vásárlóink a projekt megvalósulását követően is támaszkodhatnak a Betafence szakértő támogatására. Partneri hálózatunk továbbra is ügyfeleink rendelkezésére áll, ha bármilyen probléma folytán gyors beavatkozásra lenne szükség. A Betafence beléptetőrendszereinek tökéletes működését karbantartási szerződésekkel garantáljuk. A Betafence világszerte minősített partnereinek szakértő hálózatára támaszkodik. Partnereink 22

23 8. A Betafence - dióhéjban Vezető pozíció Az iparág legszélesebb kerítés, beléptetés- és érzékelőrendszer választékával a Betafence Európa vezető kerítésgyártója. 125 év a kiválóság jegyében A Betafence immár 125 éves története mindvégig a kiemelkedő minőségű kerítések gyártásáról szólt. A termék-, szolgáltatás- és alkalmazás-innováció területén betöltött vezető szerepe révén a Betafence jelenti az etalont az egész iparág számára. 440 millió 440 millió (2006) forgalmával a Betafence az európai kerítésipar élvonalában található alkalmazott A Betafence jelenleg 1800 alkalmazottat foglalkoztat. A cég központja Belgiumban található. 12 üzem A Betafence 10 ország 12 üzemében folytat termelő tevékenységet: Belgium (Zwevegem), Franciaország (Bourbourg), Egyesült Királyság (Sheffield és Wigan), Németország (Schwalmtal és Werl), Olaszország (Tortoreto), Spanyolország (Burgos), Lengyelország (Kotlarnia), Dél-Afrika (Cape Town), Kína (Tianijn) és Irán (Bushehr). Gyárak Értékesítési irodák 25 értékesítési iroda A Betafence Európában és az exportpiacokon egyaránt számos értékesítési irodával rendelkezik. Vásárlóink elégedettsége minden egyes értékesítési munkatársunk számára elsőrendű szempont. 90 ország A Betafence a világ minden részén képviselteti magát. Vásárlóink a világ 90 országában építhetnek kereskedelmi és szolgáltató tevékenységünkre. Észak-Amerika Afrika Közel-kelet Ázsia Infrastruktúra & Közlekedés 23

24 Betafence Sp. z o.o. ul. Dębowa Kotlarnia Poland tel.: fax: Forgalmazó: HU A Betafence Holding kerítésrendszerek és beléptető rendszerek kiemelkedő európai gyártója. Valamennyi terméknév és cégnév a Betafence Holding kereskedelmi márkáival védett. A gyártó fenntartja a termékskála, valamint a termékek változtatásának jogát. A katalógus részeinek illetve a teljes egészének másolása, valamint sokszorosítása írásbeli jóváhagyás nélkül nem engedélyezett Regionális képviselet: tel.: +36-1/ info@betafence.hu Betafence NV Deerlijkstraat 58A B-8550 Zwevegem Belgium tel.: fax: info.export@betafence.com
