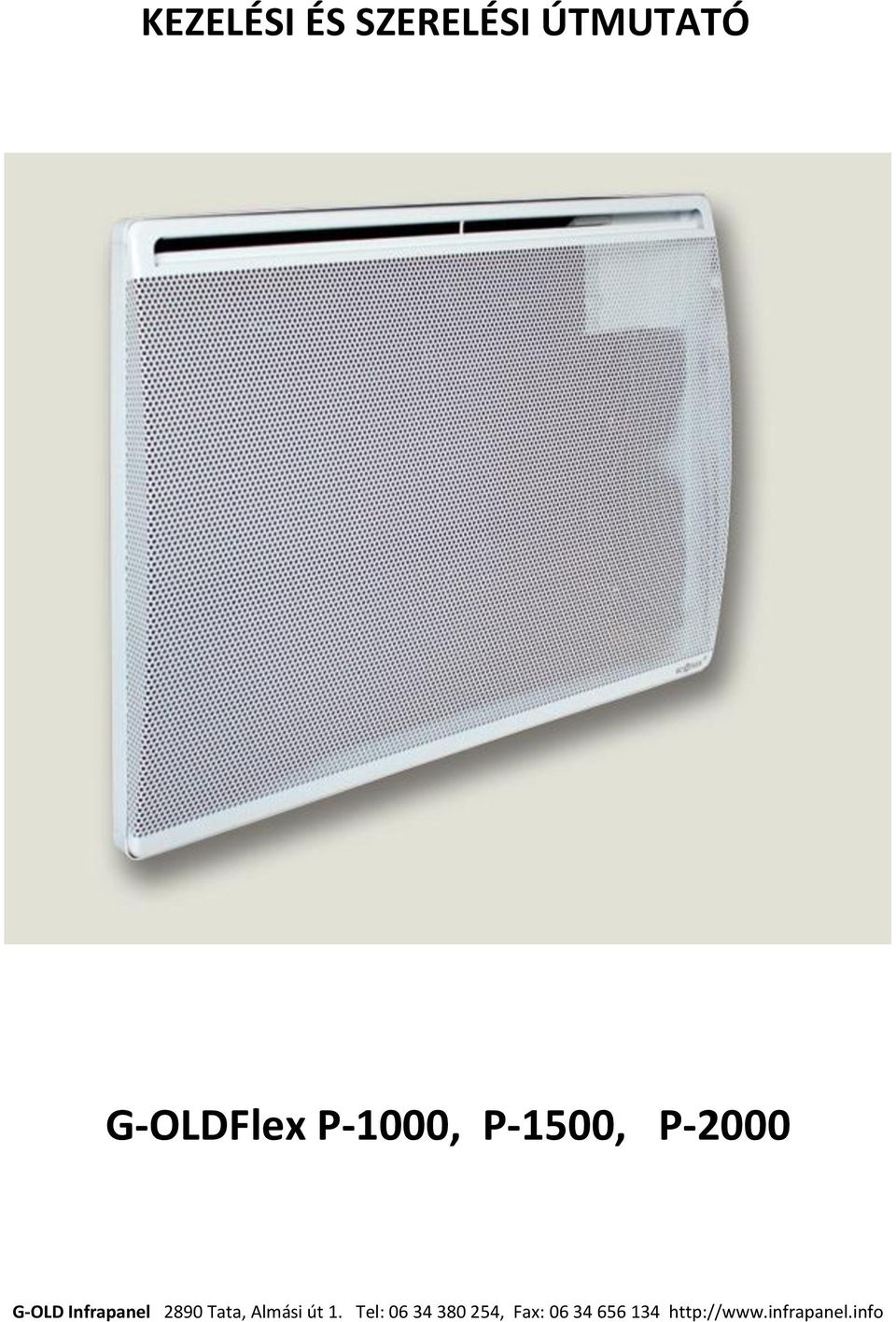

1 KEZELÉSI ÉS SZERELÉSI ÚTMUTATÓ G-OLDFlex P-1000, P-1500, P-2000 G-OLD Infrapanel 2890 Tata, Almási út 1. Tel: , Fax:

2 1. Tulajdonságok Ennek a berendezésnek az elektronikus vezérlését a lehető legnagyobb kényelem és energiatakarékosság elérését szem előtt tartva alakították ki. A hőmérséklet, vagy az üzemmód kijelzése Kijelző világítás - Programozás LED Kijelző Hőmérsékletszabályozás Üzemmód választó nyomógomb Típus Teljesítmény Feszültség Áramerőség Magasság Szélesség (W) (V) (A) (mm) (mm) G-OLDFlex P /N 4,3 500 G-OLDFlex P V 6, G-OLDFlex P Hz 8, Mélység (mm) A teljesítményadatot tartalmazó címke, amelynek segítségével a készülék beazonosítható, a készülékház alján található. A A fűtőtest komplett referenciaszáma, beleértve a gyártási számot is (reklamáció esetére) B Teljesítmény Wattban kifejezve C Feszültség Voltban kifejezve D-E-F-G Biztonsági jelzések és szabványok I A gyártó kódja J Gyártási szám Az elektromos készülékekből származó hulladékokat tilos a háztartási hulladékkal együtt megsemmisíteni. Az ilyen hulladékot a helyi jogszabályok szerint kijelölt helyeken található újrafelhasználható hulladékgyűjtő-helyen kell elhelyezni

3 2. A szereléssel kapcsolatos ajánlások A berendezést úgy kell felszerelni, hogy a fűtőtest a maximális térfogatú levegőt melegítse át. A berendezést vízszintesen, szilárd módon, a felszerelés helyén érvényes szabályoknak megfelelően kell felszerelni. Fürdőszobákban a konvektort a lenti ábrán látható módon kell felszerelni, és az 1. sz. ábrán látható 2. és 3. zónákban kell elhelyezni. A konvektor a II. osztályba sorolt, a kifröccsenő víz ellen IP 24 kategóriájú védelemmel ellátott villamos berendezés. A ábra A konvektor nem helyezhető el közvetlenül a villamos csatlakozóaljzat alá. A konvektor csatlakozásának az összes pólus esetében leválaszthatónak kell lennie, és a csatlakozás megszakításnak legalább 30mA-nek (Életvédelmi - FI Relé) kell lennie. FONTOS FIGYELMEZTETÉS: NEM SZABAD LETAKARNI Annak megelőzése érdekében, hogy ne következzen be a fűtőtest túlmelegedése, semmilyen körülmények között se takarják azt le. A NEM SZABAD LETAKARNI címke erre a kockázatra hívja fel a figyelmet. Szigorúan tilos letakarni, vagy rögzíteni a redőnyöket vagy a levegő kifúvókat. Ez balesetet okozhat, vagy a berendezés meghibásodásához vezethet. A berendezést ne szereljék fel ablak vagy levegőjáratok (kémények, szellőztetők) közelébe, függönyök, vagy ajtók mögé. B Ábra.

4 3. Szerelés, falra történő rögzítés Csavarhúzó segítségével vegyék le a készülékről a tartókonzolt (1. tétel). A konzolt a helyes irány és magasság betartásával, 4 db tartócsavar (R max. 5,5 mm) segítségével szereljék fel a falra. ( C ábra) B H C Típus 1000W 1500W 2000W 1.Tengelytáv (mm) H (mm) B (mm) C (mm) Elektromos bekötés A konvektor csatlakozásának az összes pólus esetében leválaszthatónak kell lennie, és a csatlakozás megszakításnak legalább 3,5 hosszúnak kell lennie. A konvektort 30 ma névleges kioldóáramú árammegszakító (Életvédelmi - FI Relé) közbeiktatásával szabad a hálózatra rákötni. A konvektor nem helyezhető el közvetlenül a hálózati csatlakozóaljat alá. A vezetékek színmegjelölése: L1 * Fázis barna 230V N * Nulla vezeték kék/szürke Vezérlő szál - fázis fekete SOHA NE KÖSSEBE!! Abban az esetben, ha a vezérlő vezetéket nem használják, azt egy szabad saru segítségével a készülék dobozához kell szabadon hagyni. A csatlakozókábelt csak a gyártó, vagy a feljogosított szerviz engedélyével szabad cserélni.

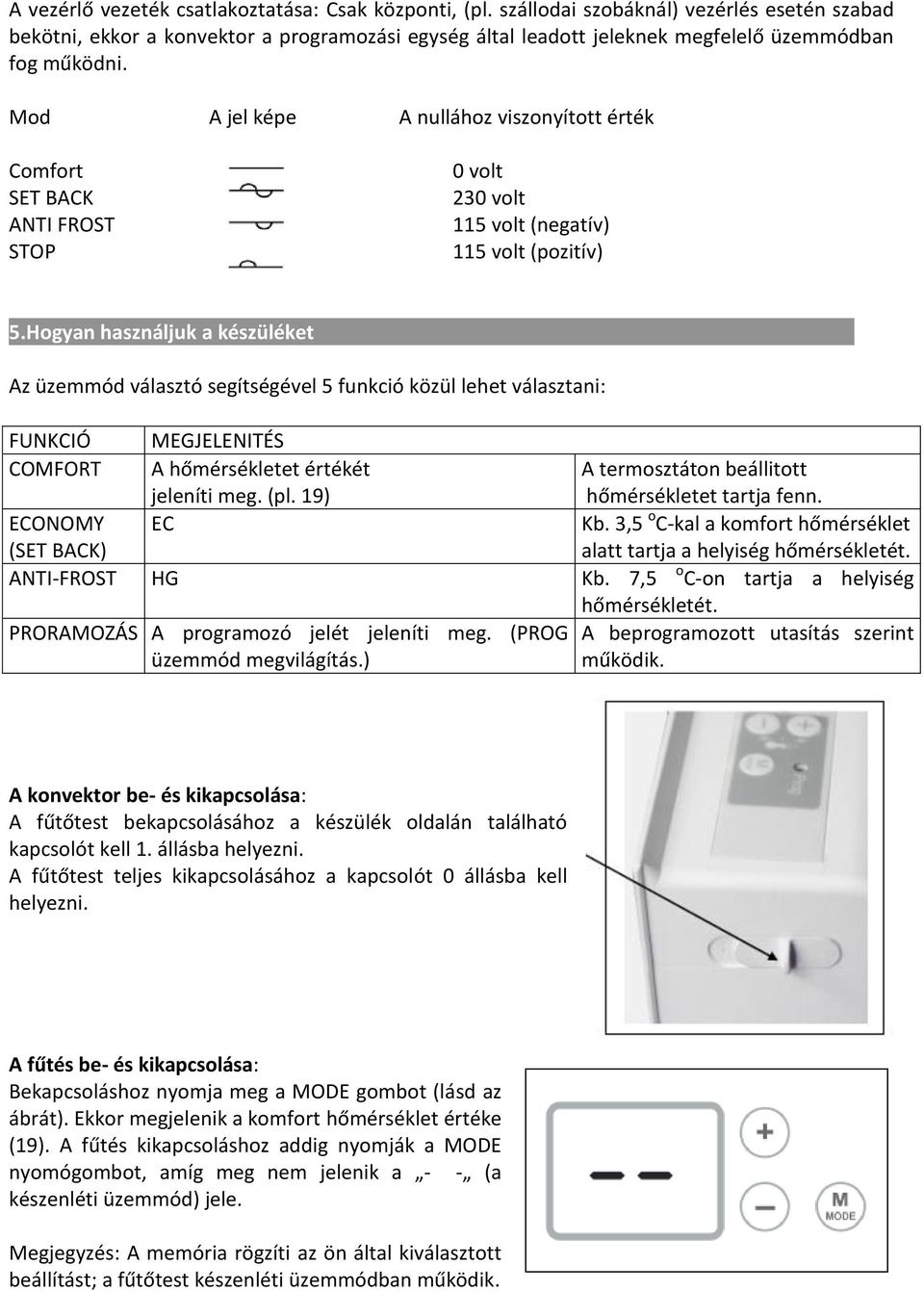

5 A vezérlő vezeték csatlakoztatása: Csak központi, (pl. szállodai szobáknál) vezérlés esetén szabad bekötni, ekkor a konvektor a programozási egység által leadott jeleknek megfelelő üzemmódban fog működni. Mod A jel képe A nullához viszonyított érték Comfort SET BACK ANTI FROST STOP 0 volt 230 volt 115 volt (negatív) 115 volt (pozitív) 5.Hogyan használjuk a készüléket Az üzemmód választó segítségével 5 funkció közül lehet választani: FUNKCIÓ MEGJELENITÉS COMFORT A hőmérsékletet értékét jeleníti meg. (pl. 19) A termosztáton beállitott hőmérsékletet tartja fenn. ECONOMY (SET BACK) EC Kb. 3,5 o C-kal a komfort hőmérséklet alatt tartja a helyiség hőmérsékletét. ANTI-FROST HG Kb. 7,5 o C-on tartja a helyiség hőmérsékletét. PRORAMOZÁS A programozó jelét jeleníti meg. (PROG A beprogramozott utasítás szerint üzemmód megvilágítás.) működik. A konvektor be- és kikapcsolása: A fűtőtest bekapcsolásához a készülék oldalán található kapcsolót kell 1. állásba helyezni. A fűtőtest teljes kikapcsolásához a kapcsolót 0 állásba kell helyezni. A fűtés be- és kikapcsolása: Bekapcsoláshoz nyomja meg a MODE gombot (lásd az ábrát). Ekkor megjelenik a komfort hőmérséklet értéke (19). A fűtés kikapcsoláshoz addig nyomják a MODE nyomógombot, amíg meg nem jelenik a - - (a készenléti üzemmód) jele. Megjegyzés: A memória rögzíti az ön által kiválasztott beállítást; a fűtőtest készenléti üzemmódban működik.

6 A komfort hőmérséklet beállítása: A + és gomb segítségével lehet a hőmérsékletet lépésenként 1-1 o C növelni, illetve csökkenteni. Ennek segítségével tudják a saját igényeiknek megfelelően beállítani a hőmérsékletet. Csukják be a helyiség ajtait és várják meg, amíg a helyiségben a hőmérséklet a kívánt értéken stabilizálódik. Abban az esetben, ha nem találják megfelelően a beállított hőmérsékletet, lépésenként csökkentsék vagy növeljék azt 1-1 o C-kal. Ezt követően ismét várják meg a hőmérséklet stabilizálódását (néhány órát kell várni). Jótanács: A 19 o C referencia hőmérsékletet ajánljuk. A programozó jelzései A megjelenített Funkció jelzések STOP - - * Prog Azonnal leáll a fűtés. ECONOMY EC * Prog A hőmérsékletet 3,5 o C-kal a komfort hőmérséklet alá csökkenti. ANTI FROST HG * Prog 7 C-on tartja a hőmérsékletet, nehogy károkat okozzon a lefagyás. Átkapcsolás takarékos üzemmódra: Abban az esetben, ha rövid időre (2 óránál hosszabb időre) eltávoznak a fűtött helyiségből, ezzel az üzemmóddal energia-megtakarítást és a fűtési költségek csökkentését tudnak elérni. Ez az üzemmód a beállított komfort hőmérséklethez képet 3,5 o C-kal csökkenti a hőmérsékletet a helyiségben. Végezzék el az alábbi műveleteket: Nyomják meg és tartsák nyomva a MODE gombot mindaddig, amíg a kijelzőn meg nem jelenik az EC állás (lásd az ábrát). A takarékos beállítást a + vagy a gomb rövid lenyomásával lehet ellenőrizni. Az EC hőmérséklet értékének módosításához nyomják meg 3 másodperc időtartamra a MODE gombot. Ekkor villogni kezd az EC kijelzés. A módosítás beállításához nyomják meg a + vagy a gombot. A beállítás megerősítéséhez nyomják meg a MODE gombot. Az ANTI FROST (lefagyást megelőző) üzemmód: Ez az üzemmód tartós (24 órát meghaladó) távollét esetén biztosítja a 7 o C körüli hőmérséklet fenntartását, ami úgy teszi lehetővé a maximális mértékű megtakarítást, hogy emiatt ne következzen be a vizes blokkok lefagyása. Végezzék el az alábbi műveleteket: Nyomják meg és tartsák nyomva a MODE gombot mindaddig, amíg a kijelzőn meg nem jelenik a HG állás (hors gel lefagyás ellen).

7 A vezérlés lezárása: Amennyiben például a takarékos üzemmódot (Economy) választották, kb. 3 másodperc időtartamra egyidejűleg nyomják meg a + és a gombot. A villogó kijelző jelzi, hogy a klaviatúra lezárt állapotban van. Amennyiben a klaviatúrán bármilyen nyomógombot nyomnak meg, a képernyő az FF jelzés segítségével jelzi, hogy nem lehet további utasításokat bevinni. A klaviatúra zárjának feloldása után nyomja meg a +a gombot és ezzel egyidejűleg 3 másodpercnyi időre a jelet. A PROG üzemmód Ez az üzemmód a programozási egység segítségével automatikus működést tesz lehetővé. Végezze el a következő műveletet: Addig nyomja a MODE gombot, amíg nem kezd világítani a PROG LED világítás. Sajátosságok: Ne feledkezzenek meg arról, hogy abban az esetben, ha a felhasználó az Economy, a Comfort, vagy az Anti Frost üzemmódot választja, előnyt élveznek a programozó egység által kiadott Anti-Frost és a STOP utasítások. Abban az esetben, ha a készülék éppen utasításokat fogad, a villog a megvilágított PROG jelzés. A felhasználó által választott üzemmód 19 A programozó által választott üzemmód Anti-Frost jelzés STOP jelzés ES HG A KIJELZŐ BEÁLLTÁSA (TERMOSZTÁT / HŐMÉRŐ) Kivételes esetekben a megjelenített hőmérséklet eltérhet a tényleges hőmérséklettől. Ilyenkor a két értéket összhangba lehet hozni. Ezt a beállítást csak akkor lehet elvégezni, ha a készülék a 17 és 23 o C közötti értékre van beállítva. Minden ajtónak és ablaknak zárva kell lennie. Várják meg, amíg a helyiségben stabilizálódik a hőmérséklet (legalább 6 óra), és amennyiben az lehetséges, ne tartózkodjanak a helyiségben. A hőmérsékletet szabályozó érzékelőt a helyiség közepén, a padlószinttől 1,20 m magasságban kell elhelyezni. Ne helyezzék bútorra.

8 A MODE gomb segítségével állítsák be a Comfort hőmérsékletet, pl. 19 o C. Nyomják meg 6 mp időtartamra a MODE gombot. Ekkor két lehetőség közül választhatnak: 1. A kijelzőn villogni kezd a 19-es szám. Lehetőség van a módosításra: Ezt a + és - gombok segítségével lehet végrehajtani. A beállítását a MODE segítségével lehet rögzíteni. 2. A kijelzőn az FF betűk jelennek meg. A módosítás akkor lehetséges, ha a hőmérséklet delta értéke nagyobb 3 o C- nál, illetve, ha a komfort hőmérséklet nem a 17 és 23 o C közé van beállítva. Amennyiben 15 másodpercen belül nem nyomják meg a + vagy a gombot, a kijelző visszatér az eredeti 19 szám megjelenítéséhez. 6. Karbantartás A fűtőtest teljesítményének fenntartása érdekében rendszeresen el kell távoli tani a készülékben leülepedett port. Ezt az elülső rácsozaton keresztül, porszívózással lehet elvégezni. A készüléken kívülről megülepedett por eltávolításához használjanak puha rongyot. A készülékházon keletkezett szennyfoltok eltávolításához használjanak nedves rongyot. Ne használjanak érdes anyagokat, amelyek karcolásokat okozhatnak a készülék festésén. Soha ne használjanak érdes anyagokat vagy acetont, amelyek sérüléseket okozhatnak a készülék házának epoxil alapú felületkezelésén! AJÁNLÁS: Ügyeljenek arra, hogy a gyerekek ne játszanak a fűtőtesttel. Ne helyezzenek semmit a készülék belsejébe. Az első bekapcsolást követően a készülék szagot áraszt, ami pár perces üzemelést követően elmúlik. Ha a készülék terhelésszabályozással felügyelt hálózatra van rákapcsolva: Abban az esetben, ha a terhelésszabályozás prioritásként van beállítva, előfordulhat, hogy a fűtőtest a pillanatnyi nagy áramfelvétel esetén (mosógép+villanysütő+vasaló) nem fog működni. A normális áramfelvétel visszaállását követően ismét beindul a fűtés. A fűtőtest áramellátása 230 V 50 Hz hálózatról történik. A készüléket nem használhatják testi vagy szellemi fogyatékos emberek (beleérve a gyerekeket is), akik nem rendelkeznek kellő gyakorlattal vagy ismeretekkel, vagy a cselekedeteiket más személyek felügyelik, illetve ha más személyek felelnek a biztonságukért és testi épségükért. A készülékbe csak a megfelelő jogosultsággal rendelkező szakember nyúlhat bele.

9 7. A jelentkező problémák megszüntetése Nem fűt a készülék: Magán a készüléken és a kapcsolótáblán is ellenőrizzék, hogy helyesen van-e bekötve a hálózatba, illetve ha a lakásuk terhelésszabályozással van ellátva, nem kapcsolta-e le a fűtőtestet ez a szabályozás. Nem a programozás szerint történik a fűtés: Ellenőrizzék, hogy helyesen kezelték-e a szabályozó egységet (olvassák el a használati utasítást). Folyamatosan fűt a készülék: Ellenőrizzék, hogy a készülék nincsen-e huzatos helyen, illetve hogy nem állították-e át a hőmérséklet-beállítást. Amennyiben a termosztát okozná a gondot, akkor kb. 5 perc időtartamra kapcsolják le a készüléket a hálózatról (a biztosíték, árammegszakító segítségével), majd indítsák azt be újra. Amennyiben továbbra is fennáll a probléma, forduljanak szakemberhez, illetve ahhoz a kereskedőhöz, akitől a készüléket vásárolták. A készülék első bekapcsolását követően rövid ideig enyhe szagot áraszt. 8. Jótállási feltételek Agyártó az értékesítés dátumától számított 24 havi jótállást vállal a készülékre. A jótállás nem vonatkozik a szállítás során, a gondatlan anyagmozgatás, és a szakszerűtlen szerelés következtében keletkezett meghibásodásokra. A jótállás nem vonatkozik a normális használat során bekövetkezett elhasználódásra sem. A készülék belsejébe történt bármilyen beavatkozás a jótállási feltételek megsértésének minősül. A teljes jótállási feltétek a honlapon érhetők el. Az eladás igazolása: Az eladás dátuma: Gyártási szám: Az eladó cég neve: G-OLD Infrapanel Mormota-Lux Kft. H-2890 Tata, Almási út 1. Telefon: , Fax: info@goldinfrafutes.hu
