1 TROGES AIRSET SZELLŐZŐGÉP 1

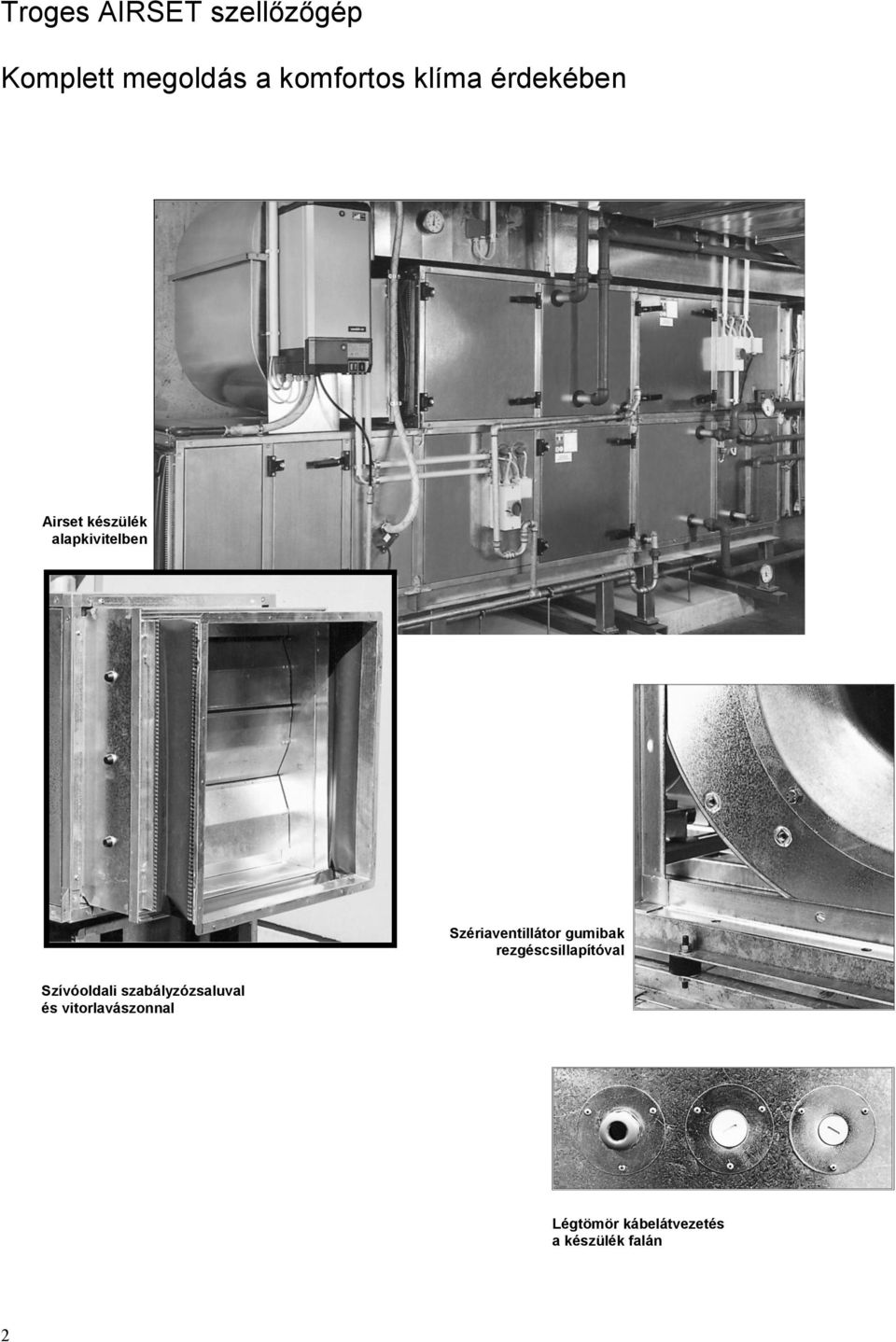

2 Troges AIRSET szellőzőgép Komplett megoldás a komfortos klíma érdekében Airset készülék alapkivitelben Szériaventillátor gumibak rezgéscsillapítóval Szívóoldali szabályzózsaluval és vitorlavászonnal Légtömör kábelátvezetés a készülék falán 2

3 Szerkezeti kialakítás Az AIRSET szellőzőgép tartószerkezete különleges, szigetelt, 27 mm-es (12.06-os gépnagyságig) vagy 40 mm-es (09.09 gépnagyságtól) zártszelvényből készül, integrált patent csatlakozással. Tömítettség A panelokat a gépkeretre egy patentrögzítésű nyomórugó szorítja rá. A panelfalra erősített öregedésálló profilgumi garantálja az osztrák szabványban (ÖNORM H 6016) előírt B tömítési osztály szerinti megfelelőséget. Panelok A horganyzott acéllemezből készült duplafalú, szabványosított panelok leszerelhetők. A panelok közé 30 mm vastag, éghetetlen ásványgyapot van beágyazva. Hőáteresztő képesség 27 mm panelvastagságnál 0,8 W/m 2, 40 mm panelvastagságnál 1,0 W/m 2, hangcsillapítás 27 mm panelvastagságnál 32 db, 40 mm panelvastagságnál 35 db. A gépkeretbe pontosan beépített panel sima belső felületet képez. Szerelhetőség A gépek részegységekre bontva is szállíthatók, a helyszínen könnyen összeszerelhetők. A sarok- és csatlakozóprofilok könynyen egymásba illeszthetők. Amennyiben a telepítésnél vagy szállításnál nem okoz problémát, úgy az AIRSET szellőzőgépet összeszerelt állapotban szállítjuk. 3

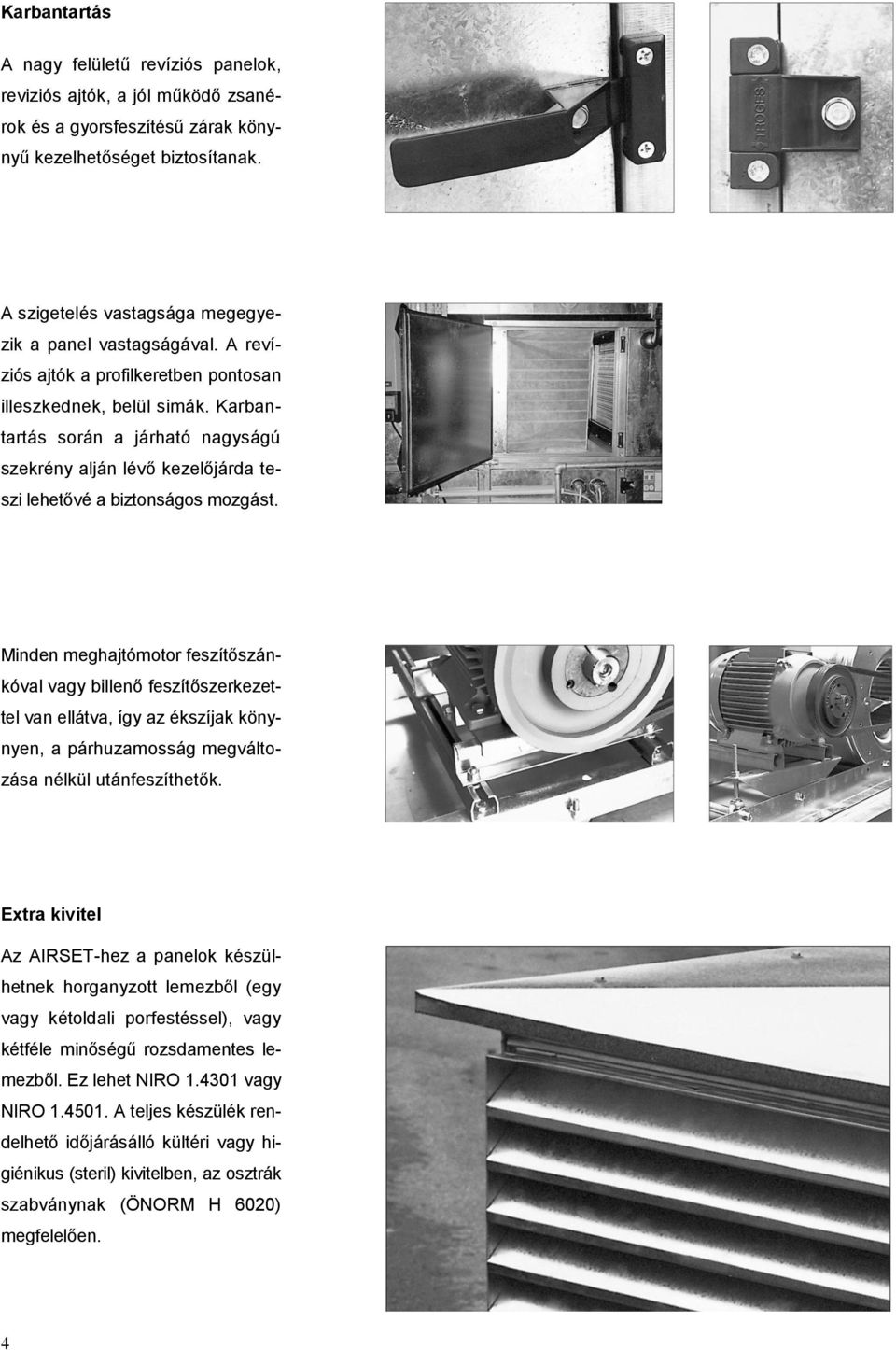

4 Karbantartás A nagy felületű revíziós panelok, reviziós ajtók, a jól működő zsanérok és a gyorsfeszítésű zárak könynyű kezelhetőséget biztosítanak. A szigetelés vastagsága megegyezik a panel vastagságával. A revíziós ajtók a profilkeretben pontosan illeszkednek, belül simák. Karbantartás során a járható nagyságú szekrény alján lévő kezelőjárda teszi lehetővé a biztonságos mozgást. Minden meghajtómotor feszítőszánkóval vagy billenő feszítőszerkezettel van ellátva, így az ékszíjak könynyen, a párhuzamosság megváltozása nélkül utánfeszíthetők. Extra kivitel Az AIRSET-hez a panelok készülhetnek horganyzott lemezből (egy vagy kétoldali porfestéssel), vagy kétféle minőségű rozsdamentes lemezből. Ez lehet NIRO vagy NIRO A teljes készülék rendelhető időjárásálló kültéri vagy higiénikus (steril) kivitelben, az osztrák szabványnak (ÖNORM H 6020) megfelelően. 4

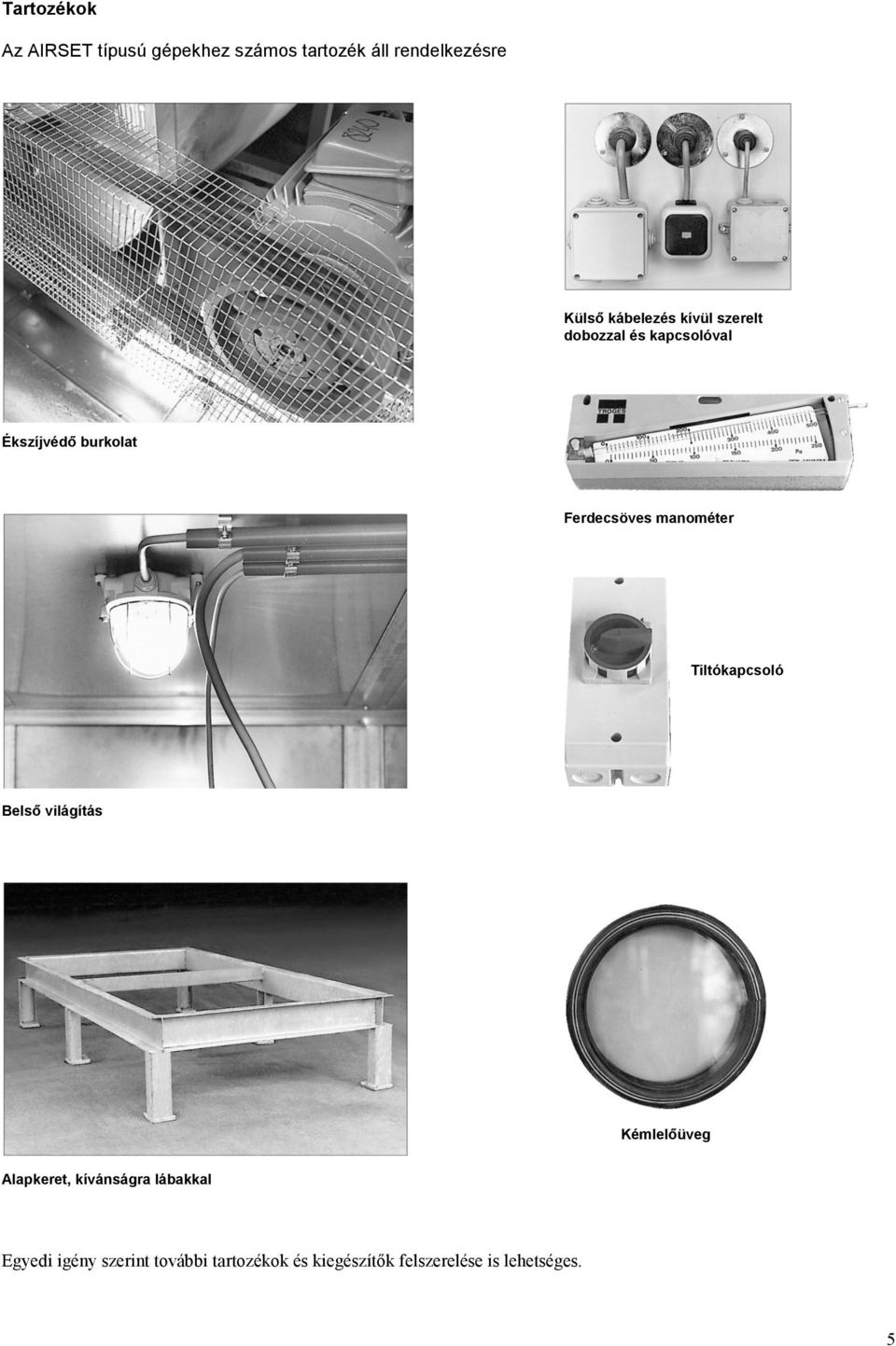

5 Tartozékok Az AIRSET típusú gépekhez számos tartozék áll rendelkezésre Külső kábelezés kívül szerelt dobozzal és kapcsolóval Ékszíjvédő burkolat Ferdecsöves manométer Tiltókapcsoló Belső világítás Kémlelőüveg Alapkeret, kívánságra lábakkal Egyedi igény szerint további tartozékok és kiegészítők felszerelése is lehetséges. 5

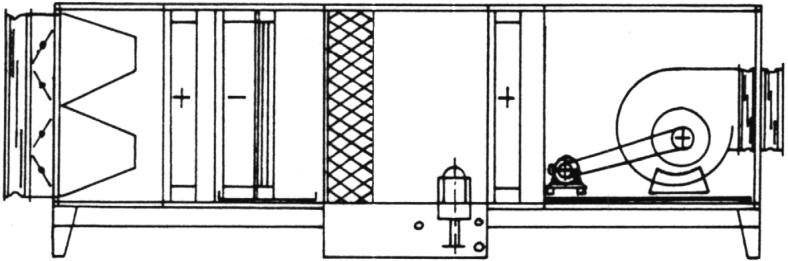

6 Felépítési variációk Az összeépítés 26 nagyságban, különböző kombinációkban és formákban lehetséges Példák a kombinálási lehetőségekre: Befúvógép összeállítása: Homlokfal zsaluval és vitorlavászonnal Szűrődoboz Fűtődoboz Ventillátordoboz Elszívógép összeállítása: Homlokfal zsaluval és vitorlavászonnal Ventillátordoboz Kombinált befúvó és elszívógép összeállítása: Befúvás: Homlokfal zsaluval és vitorlavászonnal Szűrődoboz Lemezes hőcserélő Fűtődoboz Ventillátordoboz Elszívás: Homlokfal zaluval és vitorlavászonnal Szűrődoboz Lemezes hőcserélő Ventillátordoboz Befuvógép összeállítása: Homlokfal zsaluval és vitorlavászonnal Szűrődoboz Fűtődoboz Hűtődoboz Párologtató légnedvesítő Fűtődoboz Ventillátordoboz Alapkeret lábakkal Kombinált befúvó és elszívógép összeállítása: Befúvás: Keverődoboz zsaluval és vitorlavászonnal Szűrődoboz Fűtődoboz Hűtődoboz Ventillátordoboz Nyomódoboz Hangtompító doboz Homlokfal vitorlavászonnal Elszívás: Homlokfal vitorlavászonnal Szűrődoboz Hangtompító doboz Ventilátordoboz Keverődoboz zsaluval és vitorlavászonnal 6

7 Méretezés A táblázatban felsorolt méretek alapkivitelű gépekre vonatkoznak Típus Minden méret mm-ben Szélesség Magasság Keretprofil KP (RP) Homlokfal HF (SW) Ventilátordob. VD1 (VK1) Ventilátordob. VD4 (VK4) Nyomódoboz ND (DK) Fűtődoboz FD (HK) El. fűtődob. EFD (EEK) Hűtődoboz HD (KK) Szűrődoboz SD (FK) Aktívszéndob. ASD (AK) Hangt. dob. HTD1 (SDK1) Hangt. dob. HTD2 (SDK2) Hangt. dob. HTD3 (SDK3) Hangt. dob. HTD4 (SDK4) h o s s z a Keverődoboz KD1 (MK1) Keverődoboz KD2 (MK2) Keverődoboz KD3 (MK3) Üresdoboz ÜD (LK) Göznedv. dob. GND (DBK) Fúvókás nedv. ND 1 (DB1 1 ) Fúvókás nedv. ND 2 (DB2 1 ) Párolog. nedv. DND 2 (VBK 2 ) Többzón. dob. TZD 3 (MZK 3 ) Lemez. hőcs. LHC (PTK) Kering. sziszt. KS + (KV+) Kering. sziszt. KS - (KV-) Rotác. hőcs. RHC (RO) Géposztás GO (GT) VK1 = Vizszíntes ventillátorkifúvás VK4 = Függőleges ventillátorkifúvás 1 Figyelem: +400 mm kádmagasság! 2 Figyelem: +325 mm kádmagasság 3 Figyelem: a katalógus szerinti + magasságot figyelembe venni! VK1 = Ventillatorausblasrichtug waagrecht VK4 = Ventillatorausblasrichtug senkrecht nachoben 1 Achtung: zusätzliche Wannenhöhe von 400 mm beachten 2 Achtung: zusätzliche Wannenhöhe von 325 mm beachten 3 Achtung: zusätzliche Höhe gemäß Katalog beachten 7

8 Kiválasztási diagram Légmennyiség a regiszteren m/s / Áramlási légmennyiség m 3 /h Ideális szakasz 4

9 FLAT 15 Teljes építési magasság 320 mm Kompakt egy oldalon szívó radiálventillátor 230 V I max = 5,7 A P max = 1,25 kw n 230 = 1070 U/min Fűtőregiszter: PWW 12/20 C 90/70 C kw Pa 2RR/ 1 / m 3 /h 1250 m 3 /h 1500 m 3 /h 1750 m 3 /h 2000 m 3 /h befúvás Pa stat ext. Max elszívás Pa stat ext. Max elszívás Pa stat ext. Max FLAT 25 Teljes építési magasság 320 mm Kompakt egy oldalon szívó radiálventillátor 230 V I max = 10,5 A P max = 2,3 kw n 230 = 1360 U/min Fűtőregiszter: PWW 12/20 C 90/70 C kw Pa 2RR/ 1 / m 3 /h 2250 m 3 /h 2500 m 3 /h 2750 m 3 /h 3000 m 3 /h befúvás Pa stat ext. max elszívás Pa stat ext. max Rezgéstompító zsalu táskás szűrő regiszter Szabályzó- EU 3 Fűtő- Ventillátor Méretek befúvás elszívás elszívás Rezgéstompítzsalu táskás szűrő regiszter Szabályzó- EU3 Fűtő- Ventillátor Méretek befúvás elszívás Tartozékok: vezérlés, szabályozás F L A T 1 5 / F L A T 2 5 trafó: 3 fokozatú 1 fokozatú befúvás elszívás befúv./elszív. befúv./elszív. Szabályozás az alábbi elemekből: légszabályozó 1 db 1 db 1 db légcsatorna hőfokérzékelő 1 db 1 db 1 db fagyvédő 1 db 1 db 1 db háromutas szelep 1 db 1 db 1 db motor a szelephez 1 db 1 db 1 db Vezérlés az alábbi elemekből: kapcsolószekrény, acéllemez 1 db 1 db 1 db 1 db ventilátor leágazás 1 db 1 db 2 db 2 db 3 lépcsős transzformátor 1 db 1 db 1 db szivattyúvezérlés 1 db 1 db 1 db fagyvédelem vezérlés visszajelzővel 1 db 1 db 1 db főbiztosíték 1 db 1 db 1 db légszabályzás kapcsoló kézi/0/automata 1 db 1 db 1 db 1 db légszabályzás fokozati kapcsoló 1/fokozat 1 db 1 db 1 db 1 db 2/fokozat 3 szabályzózsalu vezérlés 1 db 1 db 1 db 1 db szelep vezérlés 1 db 1 db 1 db + sorkapcsok, kötőelemek + CAD terv, kábellista 9

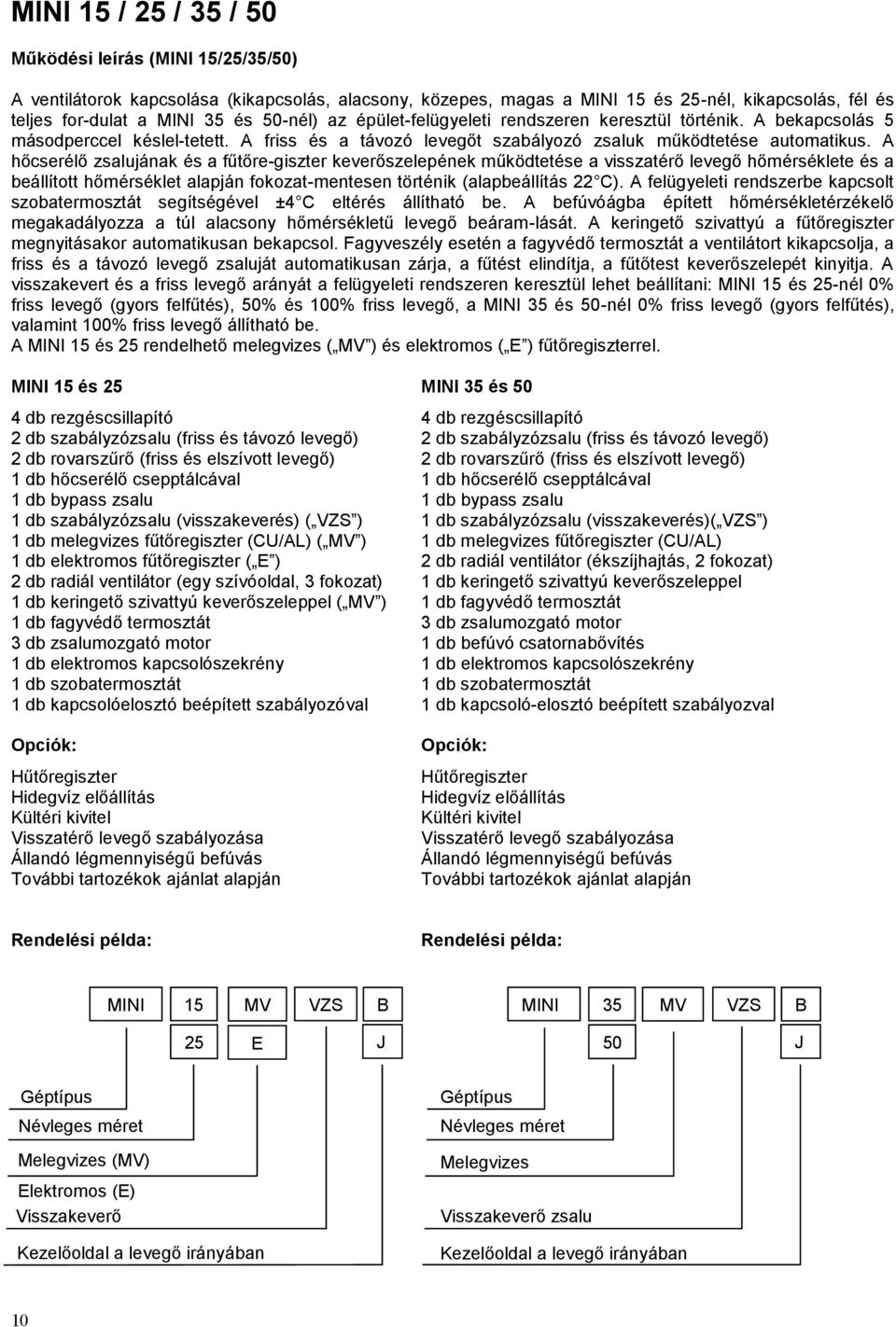

10 MINI 15 / 25 / 35 / 50 Működési leírás (MINI 15/25/35/50) A ventilátorok kapcsolása (kikapcsolás, alacsony, közepes, magas a MINI 15 és 25-nél, kikapcsolás, fél és teljes for-dulat a MINI 35 és 50-nél) az épület-felügyeleti rendszeren keresztül történik. A bekapcsolás 5 másodperccel késlel-tetett. A friss és a távozó levegőt szabályozó zsaluk működtetése automatikus. A hőcserélő zsalujának és a fűtőre-giszter keverőszelepének működtetése a visszatérő levegő hőmérséklete és a beállított hőmérséklet alapján fokozat-mentesen történik (alapbeállítás 22 C). A felügyeleti rendszerbe kapcsolt szobatermosztát segítségével ±4 C eltérés állítható be. A befúvóágba épített hőmérsékletérzékelő megakadályozza a túl alacsony hőmérsékletű levegő beáram-lását. A keringető szivattyú a fűtőregiszter megnyitásakor automatikusan bekapcsol. Fagyveszély esetén a fagyvédő termosztát a ventilátort kikapcsolja, a friss és a távozó levegő zsaluját automatikusan zárja, a fűtést elindítja, a fűtőtest keverőszelepét kinyitja. A visszakevert és a friss levegő arányát a felügyeleti rendszeren keresztül lehet beállítani: MINI 15 és 25-nél 0% friss levegő (gyors felfűtés), 50% és 100% friss levegő, a MINI 35 és 50-nél 0% friss levegő (gyors felfűtés), valamint 100% friss levegő állítható be. A MINI 15 és 25 rendelhető melegvizes ( MV ) és elektromos ( E ) fűtőregiszterrel. MINI 15 és 25 MINI 35 és 50 4 db rezgéscsillapító 4 db rezgéscsillapító 2 db szabályzózsalu (friss és távozó levegő) 2 db szabályzózsalu (friss és távozó levegő) 2 db rovarszűrő (friss és elszívott levegő) 2 db rovarszűrő (friss és elszívott levegő) 1 db hőcserélő csepptálcával 1 db hőcserélő csepptálcával 1 db bypass zsalu 1 db bypass zsalu 1 db szabályzózsalu (visszakeverés) ( VZS ) 1 db szabályzózsalu (visszakeverés)( VZS ) 1 db melegvizes fűtőregiszter (CU/AL) ( MV ) 1 db melegvizes fűtőregiszter (CU/AL) 1 db elektromos fűtőregiszter ( E ) 2 db radiál ventilátor (ékszíjhajtás, 2 fokozat) 2 db radiál ventilátor (egy szívóoldal, 3 fokozat) 1 db keringető szivattyú keverőszeleppel 1 db keringető szivattyú keverőszeleppel ( MV ) 1 db fagyvédő termosztát 1 db fagyvédő termosztát 3 db zsalumozgató motor 3 db zsalumozgató motor 1 db befúvó csatornabővítés 1 db elektromos kapcsolószekrény 1 db elektromos kapcsolószekrény 1 db szobatermosztát 1 db szobatermosztát 1 db kapcsolóelosztó beépített szabályozóval 1 db kapcsoló-elosztó beépített szabályozval Opciók: Hűtőregiszter Hidegvíz előállítás Kültéri kivitel Visszatérő levegő szabályozása Állandó légmennyiségű befúvás További tartozékok ajánlat alapján Opciók: Hűtőregiszter Hidegvíz előállítás Kültéri kivitel Visszatérő levegő szabályozása Állandó légmennyiségű befúvás További tartozékok ajánlat alapján Rendelési példa: Rendelési példa: MINI 15 MV VZS B MINI 35 MV VZS B 25 E J 50 J Géptípus Névleges méret Melegvizes (MV) Elektromos (E) Visszakeverő zsalu Kezelőoldal a levegő irányában Géptípus Névleges méret Melegvizes Visszakeverő zsalu Kezelőoldal a levegő irányában 10

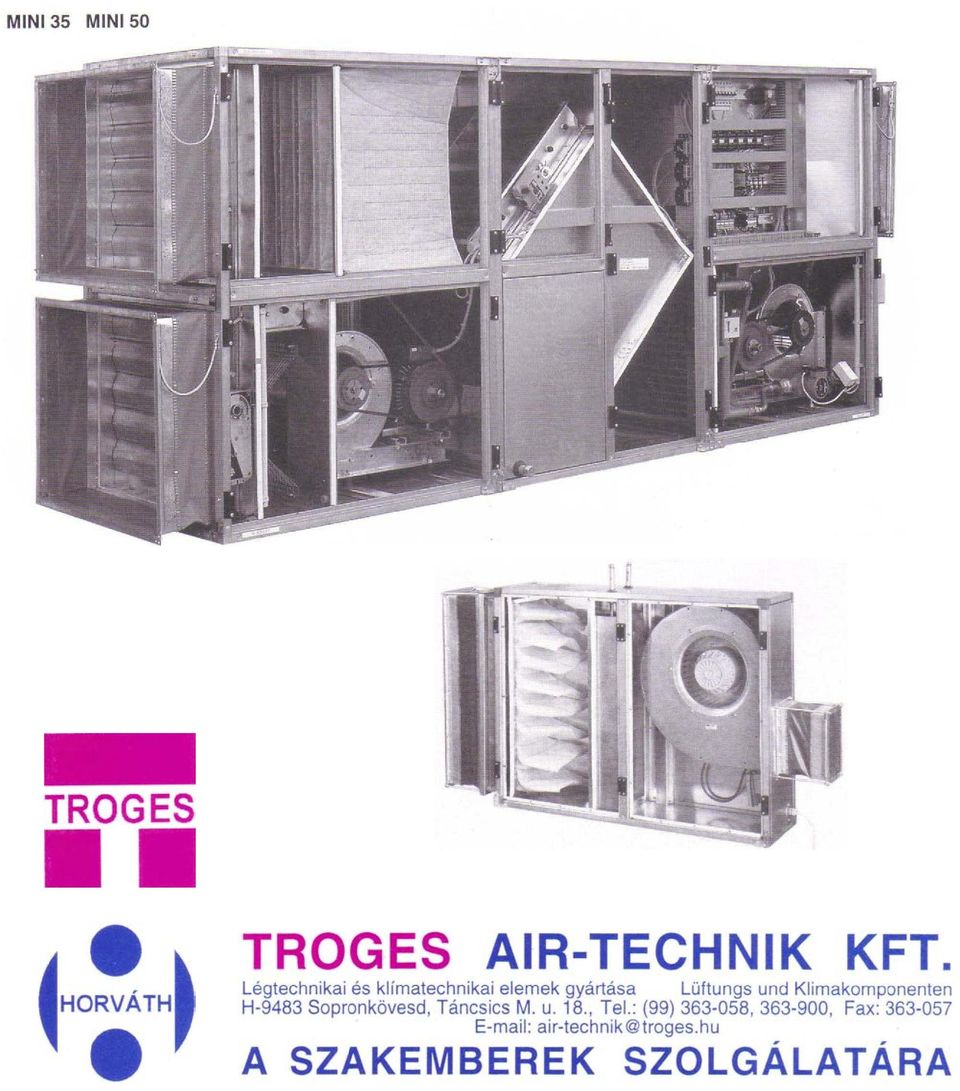

11 Műszaki adatlap MINI 15 és MINI 25 gépekhez: MINI 15 MINI 25 Ventilátor fokozat Légmennyiség m 3 /h Trafó feszültségek V Névleges áram A 0,50 1,20 1,70 1,90 2,10 3, ,5 7 6,4 Stat. nyomás befúvás Pa elszívás Csatl. feszültség 230 V / 50 Hz 3x400V / 50 Hz 230V / 50Hz 3x400V / 50Hz Teljesítményigény kw 2,2 8,2 3,8 13,8 Biztosítékok A Fűtő teljesítmény kw 11,7 6 21,5 10 Fűtőközeg Melegvíz 70 / / 50 Vízmennyiség m 3 /h 0,47 0,94 Vízpumpa teljesítm. kpa Ventilátor zajszintje db Szűrő EU3 EU3 Hőcserélő hatásfoka % Ventilátor védelme Hőbiztosíték Hőbiztosíték Méretek mm 2289 / 664 / / 989 / 664 Tömeg kg Üzemi hőmérséklet C Műszaki adatlap MINI 35 és MINI 50 gépekhez: MINI 35 MINI 50 Ventilátor fokozat Légmennyiség m 3 /h Motor névl. telj. kw 0,75 2,0 1,5 3,7 Névleges áram A 2,3 4,55 4,0 7,8 Fordulatszám 1/min Statikus össznyomás Pa Csatl. feszültség V 3x400 / 230 // 50 Hz 3x400 / 230 // 50 Hz Teljesítményigény kw 5 8 Biztosítékok A Fűtő teljesítmény kw Fűtőközeg Melegvíz 70 / / 50 Vízmennyiség m 3 /h 1,30 2,30 Vízpumpa teljesítm. kpa Ventilátor zajszintje db Szűrő F5 / G3 F5 / G3 Hőcserélő hatásfoka % Ventilátor védelme Hőbiztosíték Hőbiztosíték Méretek mm 2967 / 764 / / 989 / 1314 Tömeg kg Üzemi hőmérséklet C
