1 Robbanásbiztos súlymérő rendszer ICS466x terminál Biztonság és megfelelőség Intuitív és könnyen használható Sokoldalú és moduláris Ergonomikus és rugalmas Zóna 1/21, 1. osztály Biztonság és pontos mérés a veszélyes területeken

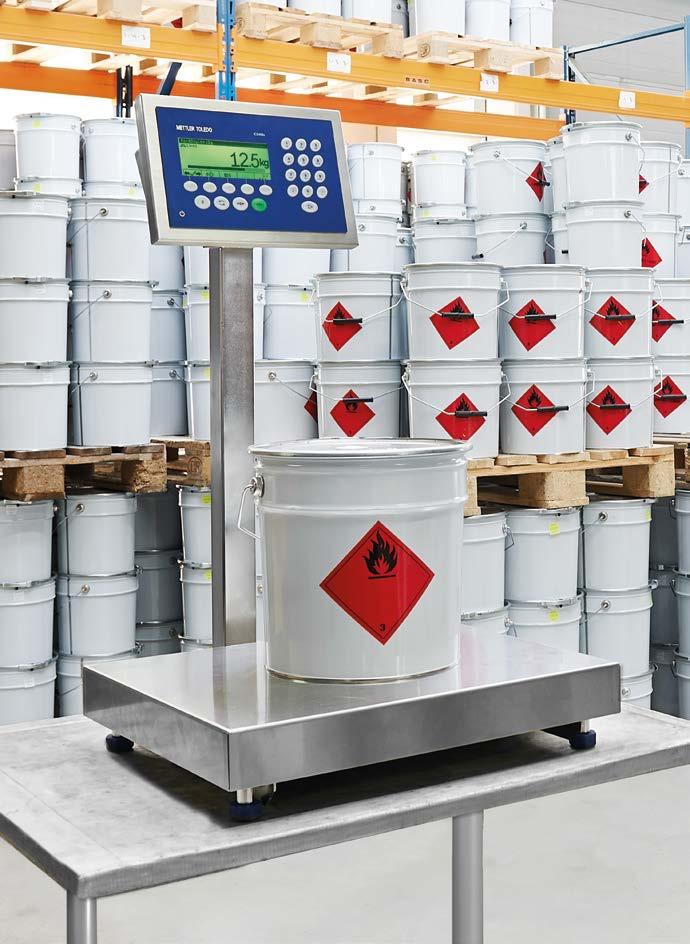

2 Használhatóság - Biztonság - Megfelelőség Használhatóság - Biztonság - Megfelelőség Kemény ipari környezetre építve Az ICS466x súlymérő terminált kifejezetten a Veszélyes területek 1/21. Zóna, 1. Osztályban való biztonságos és pontos mérésre tervezték A terminál a tökéletes választás, ha Ön kemény, korrozív és veszélyes környezetben dolgozik, robbanásveszélyes gázok és por keverékének magas koncentrációjában. Kombinálja az extrém magas hőmérsékletnek való ellenállási képességét a valóban biztonságos dizájnnal, hogy megfeleljen a legfrissebb veszélyes területekre vonatkozó követelményeknek. Használhatóság Intuitív és könnyen használható Egy terminál - három telepítési mód Többskálás interfészek ColorWeigh a hatékony töltésért és az ellenőrzőmérésért Könnyen testreszabható a munkapad és mérleg opciókkal Biztonságos, erős és megbízható Valóban biztonságos dizájn a maximális biztonsághoz és begyulladásvédelemhez magas minőségű rozsdamentes acél ház a korrózió megelőzésére Durva gázos/poros környezetre is engedélyezve IP65 behatolásvédelem a teljes por és víz elleni védelemhez Szabályozási megfelelőség Globális és helyi veszélyes területi engedélyek IECEx, ATEX, FMc+us Globális súly és mérés jóváhagyások az OIML-től és az NTEPtől Megfelel a legmagasabb elektromágneses összeférhetetlenségi szabványoknak is 2 METTLER TOLEDO ICS466x

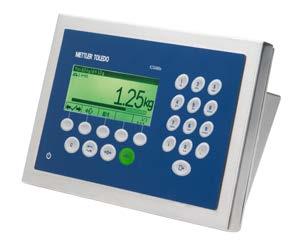

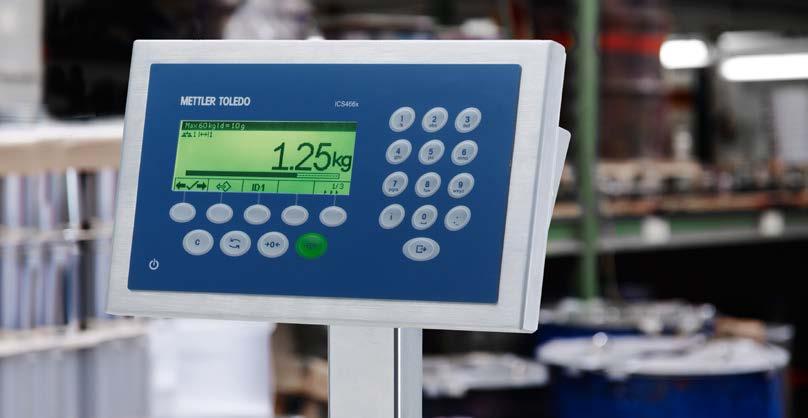

3 Könnyű használatra tervezve Gyors és hatékony mérés Az ICS466x súlymérő terminált arra tervezték, hogy minden termelési lépésnél növelje a termelékenységet. Egy könnyen használható és intuitív működési filozófia azt a rugalmasságot ajánlja, mellyel összetett alkalmazási követelményeknek képes megfelelni anélkül, hogy a veszélyes területeken korlátozásra lenne szükség. Intuitív kezelés Sokoldalú, könnyen konfigurálható LCD grafikus kijelző színes háttérvilágítással Érintőfóliás billentyűzet nagy gombokkal, a kesztyűvel való egyszerű működtetésért Alfanumerikus billentyűzet a könnyű cikk és azonosító megadáshoz vagy a tára kezeléshez Gyorsbillentyűk a szükséges alkalmazások és funkciók gyors eléréséhez Tűréshatáron belül Többszínű, hátulról megvilágított kijelző - Colorweight Megnövekedett súlymérő hatékonyság LCD grafikus kijelző színes háttérvilágítással, mely az információ könnyed olvashatóságát teszi lehetővé, hogy a mért súly a határértéken belül van-e, vagy sem. Egy oszlop grafikon ad valósidejű visszajelzést a töltés állapotáról a töltési eljárás közben. Minden egyes állapothoz, egyéni színek választhatók és rendelhetők. Alkalmazások széles skálája Rugalmas és gyors Tűréshatár felett Amikor azonnali mérésre van szüksége, a nagy méretű LCD kijelzőn, csak a releváns adatok jelennek meg. Szükségleteinek megfelelően, szabja testre a kijelzőt. Intuitív töltés és ellenőrzőmérés Színkódokkal jelöli az Ön tűréshatár küszöbértékeit Tűréshatár alatt A töltés és ellenőrzőmérés alkalmazás a mérési és ellenőrző eljárásokat kényelmessé és hatékonnyá teszi. Állítsa be az eljárásainak paramétereit és tűréshatárait, majd hagyja, hogy az végigvezesse Önt az eljárás lépésein. METTLER TOLEDO ICS466x 3

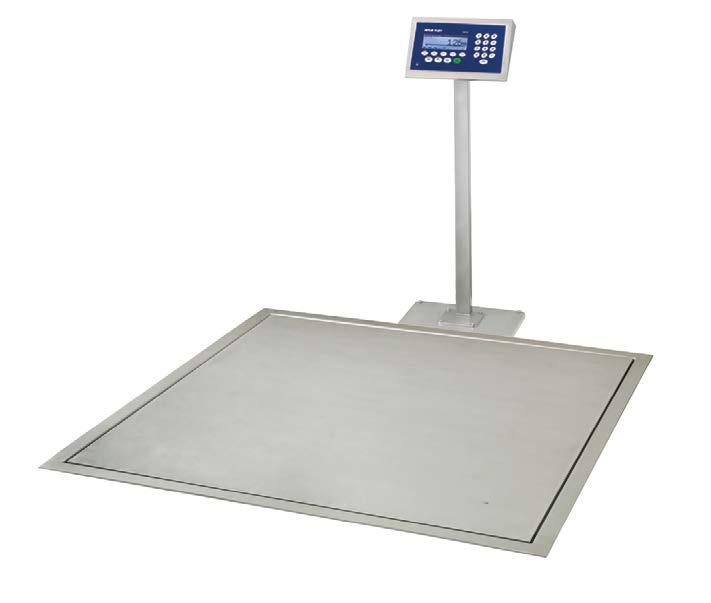

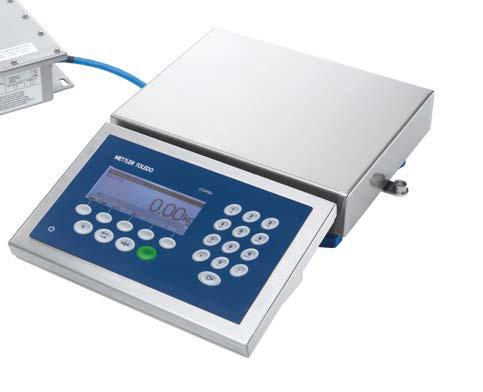

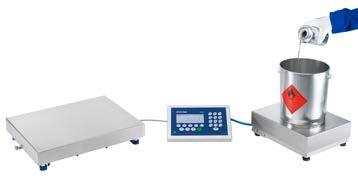

4 Sokoldalú és moduláris Sokoldalú és moduláris Megfelel a legmagasabb teljesítmény követelményeknek A ICS466x súlymérő terminál, kiváló mérési teljesítményt nyújt. Ugyanakkor könnyen testreszabható a veszélyes területein való súlymérési alkalmazással, mely összetett munkapadi mérlegeket, magas precíziójú platformokat vagy a padlómérlegek széles skáláját kínálja. Egy terminál - három telepítési mód Az eljárásainak optimálásához, az ICS466x terminálja elhelyezésekor válassza a legergonomikusabb pozíciót. Közvetlenül a platformra, egy oszlopra vagy külön egy asztalra vagy fali tartóra is rögzíthető. A külső APS768x tápellátás szolgálja ki a terminált a szükséges energiával. Az ICS466x kombinálható a széleskörű METTLER TOLEDO munkapad és padlómérleg platformok választékával. ICS466x - Előre beszerelt ICS466x - Asztal/Fal (Példa, két mérleggel) ICS466x - Oszlop A legjobb teljesítmény Analóg súlymérő platformok 3-tól kg-ig Elérhetőek úgy IP68, mint IP69K védelemmel is Felbontási skála 1x3000e, 2x3000e vagy 3x3000e PBK9 és PFK9 platform Digitális mérőplatformok 3 és 3000 kg Elérhető IP66-os és IP68-as védelmi fokozattal Magas felbontású 32000e-ig 4 METTLER TOLEDO ICS466x

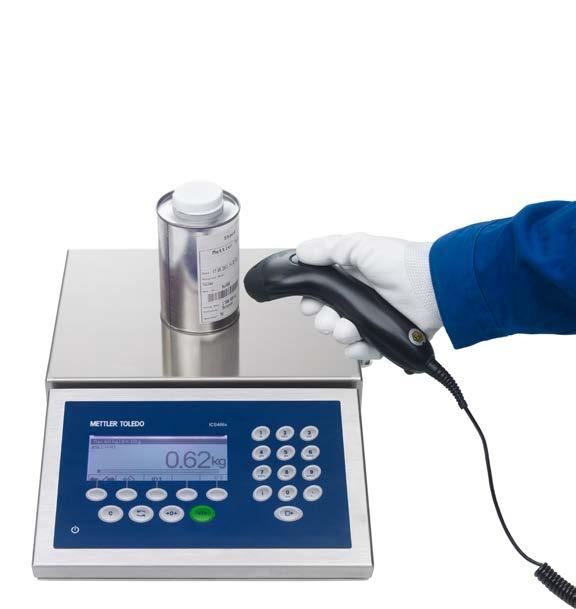

5 Ergonomikus és rugalmas Arra tervezték, hogy az egyéni érdekeket kielégítse Az ICS466x kiváló rugalmasságot és különböző interfész opciókat biztosít. Egy széles körű, moduláris, lényegében biztonságos összetevők érhetők el ahhoz, hogy felépítsenek egy testreszabott, biztonságos és ergonomikus súlymérő rendszert. Valóban biztonságos vonalkód olvasó interfész a gyors és hatékony adatgyűjtésért a veszélyes területeken Személyreszabott adatok nyomtatása a biztonságos területen az ACM200-on keresztül kommunikációs modul Termék adatbázis tárolásra max. 100 termékig Az ALIBI memória fontos súlymérési adatokat tartalmaz, mint a súly adatok, a dátum, az időpont és a sorozatszámok. Az adatokat át lehet küldeni a nyomtatóra vagy a számítógépre további hatékony eljárás ellenőrzésre megfelelő biztonsággal és nyomonkövethetőséggel A veszélyes területen való telepítéshez az APS768x tápellátás szolgál valóban biztonságos ICS466x terminál számára a szükséges energiával mely fedezi az összes biztonsági aspektusát Veszélyes terület Biztonságos terület Nagy felbontású mérőplatform Skála 1 és / vagy Skála 2 ICS466x Terminál vagy 300 m 20 m Kommunikáció ACM200 Modul vagy PC vagy Címke / Szalag nyomtató Analóg platform Feszesség mérő Tápellátás APS768x Opció: Vonalkód olvasó Zener Barrier PC Tápellátás APS768x Áramforrás Maximum lehetséges rendszerbeállítás METTLER TOLEDO ICS466x 5

6 Öt lépés az Ön mérlegének testreszabására Kiválasztási útmutató 1 Alkalmazások/ Funkciók Termék funkciók Funkciógomb Gyorsbillentyűk Mértékegységek Billentyűzet Kijelző Alibi Memória 1 Dátum és idő Nyelvek Hozzácsatolható platformok Behatolásvédelem Burkolat Különálló tápellátás Jóváhagyások ATEX / CENELEC IEC-Ex FM (USA és Kanada) Súly és mérés jóváhagyások Alkalmazások Egyszerű tömegmérés Manuális töltés és ellenőrzőmérés Felhalmozódás Távoli kijelző ICS466x Törlés, egység váltó, nulla, tára 5 konfigurálható gyorsbillentyű kg, lb, oz, g, t Alfanumerikus, Gyorsbillentyűk LCD Folyadékkristályos grafikus kijelző színes háttérfénnyel Angol, Spanyol, Német, Olasz, Amerikai angol, Japán 2 Mérleg IP65 Rozsdamentes Acél AISI304 APS768x - 120V-on vagy APS768x - 230V-on keresztül II 2 G Ex ib IIC T4 Gb, II 2 D Ex ib IIIC T60 C Db Ex ib IIC T4 Gb, Ex ib IIIC T60 C Db IS I/II/III. Osztály, 1. Csoport A,B,C,D,E,F,G T4.csoportok I/1/AEx ib IIC/ T4; IP65; 4. Típus OIML: e (III. kategória) / e (II. kategória) NTEP: d (III. kategória) / d (II. kategória) 2 Interfész opciók / Kiegészítők Adat Interfészek a veszélyes területeken Biztonságos terület Szabvány: RS232-IS 1 kommunikációs interfész jelenlegi hurka aktív, hogy az ACM200 biztonságos terület kommunikációs modulhoz kapcsolódjon Az ACM 200 kommunikációs modulon keresztül az RS232 vagy RS422 vagy RS485 vagy CL20mA interfészekkel 6 METTLER TOLEDO ICS466x Típus Kommunikációs Interfész Modul ACM200 Tápellátás APS768x Telepítés Biztonságos területen Veszélyes területen Bemeneti feszültség 24V DC, V AC, 50/60 Hz 120V, 50 / 60 Hz vagy 240V, 50 Hz Tápkábel 2,4 m 1,9 m Burkolat rozsdamentes acél rozsdamentes acél Interfészek RS232 vagy RS422/485 vagy CL20mA - ATEX FM II(2)G [Ex ib] IIC II(2)D IP66 AIS I, II, III Osztály, 1. Csoport A G. csoport II2G Ex em [ib] IIC T4 Gb -10 C C II2D Ext IIIC [ib] IP66 T70 C Db I, II, III Osztály, 1. Csoport A-G. csoport, T4 I. Osztály, 1. Zóna, AEx me [ib] IIC T4 1 Az Alibi Memory az engedélyezett súly és mérési rendszer memóriája. Ez egy beágyazott mérleggel rendelkező adatbázis, mely súlymérési adatokat tárol. Ez a funkció biztosít bizonyos mérési részleteket.

7 3 Platformok 90 mm / 3,5 inch Típus Nagy pontosság Általános precizitás Súlymérő kapacitás kg kg Felbontás: 190 mm / 7,4 inch akár: e Felbontás 0,005 5 g 1 g 2 kg Betöltő tálca anyaga AISI304 Választható: AISI316 Ipari védettség IP66/68 modelltől függően 290 mm / 11,4 inch Mérleginterfész Digital SICSpro Analóg Jóváhagyások IEC-Ex, ATEX és FM ATEX és FM 50 mm / 1,9 inch e e (kérésre további felbontások is választhatók) 4 Dizájn/ Méretek 290 mm / 11,4 inch 90 mm / 3,5 inch 190 mm / 7,4 inch 50 mm / 1,9 inch 195 mm / 7,6 inch 190 mm / 7,4 inch 290 mm / 11,4 inch 90 mm / 3,5 inch 50 mm / 1,9 inch 290 mm / 11,4 inch 5 Szerviz Telepítés és beállítás Minősítés Kalibrálás Megelőző karbantartás 195 mm / 7,6 inch Telepítés, beállítás, adatbetöltés, felhasználói tréning a gyors, kezdeti beállításért Eszköz minősítés a helyi és a nemzetközii minőségbiztosítási rendszerek követelményeknek való megfeleléshez Kalibrálás és tanúsítás a gyártási vagy szabályozási követelményeknek való megfeleléshez Folyamatos karbantartás a berendezés megbízható működésének és hosszú élettartamának biztosítása érdekében METTLER TOLEDO ICS466x 7

8 Élettartam teljesítmény Precíz Szervizzel A megfelelő mérlegválasztás a tökéletes legelső lépés ahhoz, hogy megfeleljen a követelményeinek. Annak felismerése, hogy az Ön által elvárt eredmények függnek a precíz telepítéstől, beállítástól, kalibrációtól, tréningtől és karbantartástól. A megfelelő termék és szolgáltatás együtt, teljesítményt és biztonságot hoznak. Mérlegünket hatékony munkavégzésre terveztük, és úgy szabjuk szolgáltatásainkat az ön eljárásai és üzleti szükségletei szerint, hogy biztosítsuk azt, hogy Ön felismerjen és fenntartson egy pontos, megbízható és felelős súlymérési eredményt, azzal a termelékenységgel, melyre szüksége van. Szerviz Konzultáció telepítés és beállítás Berendezés minősítése Kalibrálás Megelőző karbantartás Előnyök Megfelelő berendezés kiválasztás és alkalmazás konzultáció Útmutatások a szabályozásnak való megfeleléshez (pl. ISO16949) Megfelelő telepítés a pontos, megismételhető mérési eredményekhez Az igényeihez igazított funkciók Telepítés mely megfelel a helyi szabályozási követelményeknek Más rendszerek interfészeinek konfigurálása és tesztelése a megbízhatóság érdekében Dokumentumok melyek teljesítménye a követelményeknek megfelel Az eszköz termelésben való rendszeres tesztelésére szolgáló eljárások Rövid és a szabályozásnak megfelelő kalibrációs tanúsítványok Az iparági és szabályozási szabványok tűréshatárainak alkalmazása Kritikus összetevők ellenőrzése a potenciális hibák azonosítására és kiküszöbölésére, a hosszú élettartam érdekében Teszt működés a súlymérés és az alkalmazások teljesítményéhez a váratlan költségek elkerülése érdekében Globális szerviz szervezetünk a következőket nyújtja: Folyamatos működés javítás és támogatás Teljesítmény karbantartás és optimalizálás Megfelelőség minőségbiztosítás és tanúsítványok Szakértelem tréning és konzultáció További információk Mettler-Toledo Kft. Teve u. 41. H-1139 Budapest Tel Fax A műszaki változtatások jogát fenntartjuk 02/2017 Mettler-Toledo GmbH Nyomtatva Svájcban MarCom Industrial
