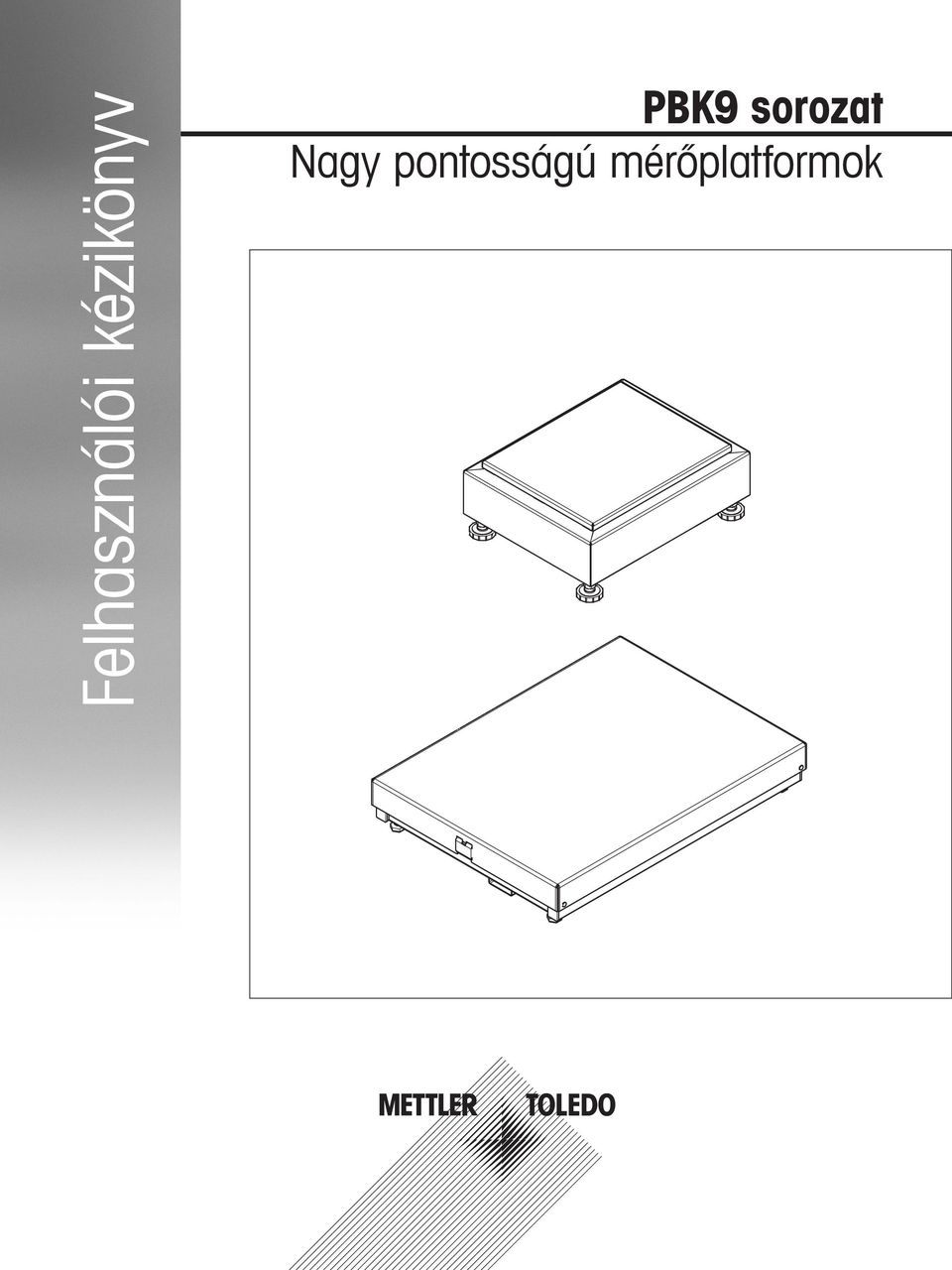

1 Felhasználói kézikönyv PBK9 sorozat Nagy pontosságú mérőplatformok

2 Gratulálunk, hogy a METTLER TOLEDO nevével fémjelzett minőséget és pontosságot választotta. Az új berendezés megfelelő, a Felhasználói kézikönyv szerinti használata, valamint a gyártó általi képzésben részesült szerviz csapatunk által végzett rendszeres kalibrálás és karbantartás megbízható és pontos működést biztosít, megóvva ezzel az Ön beruházását. Személyre és költségvetésre szabott szervizelési megállapodáshoz vegye fel velünk a kapcsolatot. További információt itt talál Beruházásának értékét számos módon maximalizálhatja. 1. Termékregisztráció: Kérjük, regisztrálja termékét itt hogy tájékoztathassuk az Ön termékére vonatkozó fejlesztésekről, frissítésekről és fontos információkról. 2. Szervizeléshez keresse a METTLER TOLEDO-t: Egy mérés értéke egyenes arányban áll annak pontosságával: a specifikációtól eltérő mérleg a minőség és a nyereség rovására mehet, valamint a felelősséget is növeli. A METTLER TOLEDO által időben elvégzett szervizeléssel biztosítható a pontosság és optimalizálható a berendezés üzemideje és élettartama. Telepítés, konfigurálás, integrálás és képzés: Szervizképviselőink üzemi képzettséggel rendelkező mérlegszakértők. Biztos lehet benne, mérőberendezései a sikerre képzett személyzet segítségével mindenkor költséghatékony módon állnak majd az Ön rendelkezésére. Eredeti kalibrálási dokumentáció: A telepítési környezet és a felhasználási követelmények minden ipari mérleg esetében mások, ezért a működést ellenőrizni és tanúsítani kell. Kalibrálási szervizeink és tanúsítványaink a pontosság dokumentálásával biztosítják a termékminőséget és a kiváló minőségű működés-nyilvántartó rendszert. Időszakos kalibrálás karbantartása: Kalibrálási megállapodás biztosítja a mérési folyamatok és a követelményeknek való megfelelés dokumentálásának folyamatos megbízhatóságát. Többféle szervizcsomagunk közül biztosan megtalálja az igényeinek és költségvetésének megfelelő csomagot. 2 PBK9 sorozat A

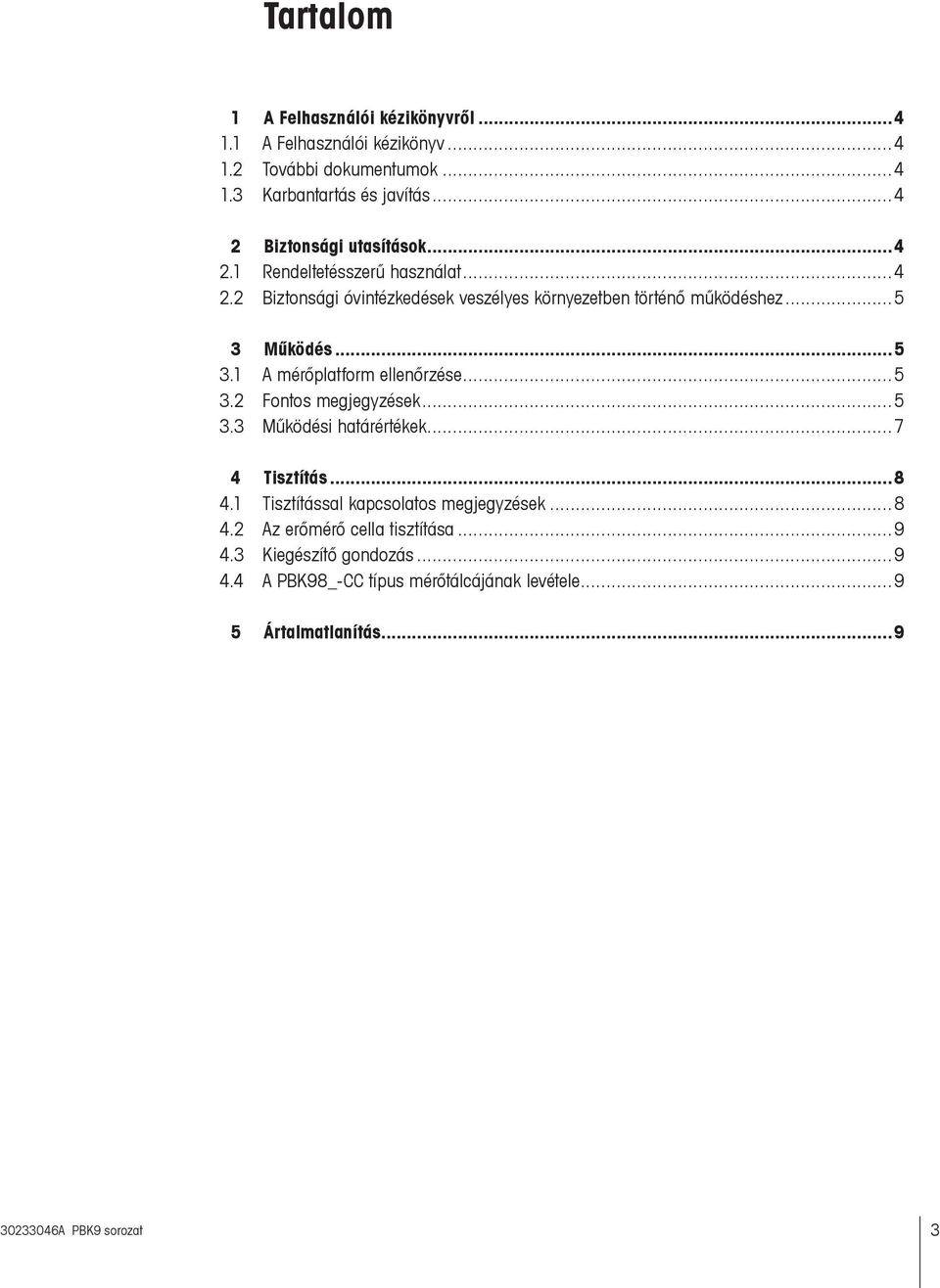

3 Tartalom 1 A Felhasználói kézikönyvről A Felhasználói kézikönyv További dokumentumok Karbantartás és javítás Biztonsági utasítások Rendeltetésszerű használat Biztonsági óvintézkedések veszélyes környezetben történő működéshez Működés A mérőplatform ellenőrzése Fontos megjegyzések Működési határértékek Tisztítás Tisztítással kapcsolatos megjegyzések Az erőmérő cella tisztítása Kiegészítő gondozás A PBK98_-CC típus mérőtálcájának levétele Ártalmatlanítás A PBK9 sorozat 3

4 1 A Felhasználói kézikönyvről 1.1 A Felhasználói kézikönyv A Felhasználói kézikönyv a mérőplatform kezelője számára szükséges valamennyi információt tartalmazza. Használat előtt figyelmesen olvassa el a Felhasználói kézikönyvet. Jövőbeli felhasználás céljából őrizze meg a Felhasználói kézikönyvet. Adja tovább a Felhasználói kézikönyvet a termék jövőbeli tulajdonosának vagy használójának. 1.2 További dokumentumok A Felhasználói kézikönyv mellett az alábbi dokumentumok tölthetők le a oldalról: Prospektus Műszaki adatlap Telepítési információk (szakképzett személyzet számára a felhasználó cég irányítása mellett) Típus-jóváhagyási dokumentumok (pl. MPGI erőmérő cella: BVS 10 ATEX E131) 1.3 Karbantartás és javítás A mérőplatformok karbantartásával és javításával kapcsolatban hívja a METTLER TOLEDO szervizt. 2 Biztonsági utasítások 2.1 Rendeltetésszerű használat PBK9 sorozat mérőplatformok egy METTLER TOLEDO mérőterminálból és legalább egy mérőplatformból álló moduláris mérési rendszer részei. A mérőplatformot csak a Felhasználói kézikönyvvel összhangban álló méréshez szabad használni. A mérőplatformot beltéri használatra tervezték. A műszaki specifikáció határértékeit meghaladó felhasználás és működtetés nem rendeltetésszerűnek minősül. Nem rendeltetésszerű használat Ne használja a mérőplatformot tárolásra. 4 A Felhasználói kézikönyvről PBK9 sorozat A

5 2.2 Biztonsági óvintézkedések veszélyes környezetben történő működéshez PBK9 sorozat mérőplatformok használata engedélyezett Zone 2, Zone 22 és DIV 2 zónákban. A működtető cég felelős a robbanásbiztos mérési rendszer biztonságos üzemeltetéséért. A működtető cég utasításait szigorúan be kell tartani. A veszélyes területen történő üzemeltetésre vonatkozó törvényi előírásokat, valamint a Felhasználói kézikönyv utasításait és információit be kell tartani. 3 Működés 3.1 A mérőplatform ellenőrzése kg kg kg Funkcionális ellenőrzés Mérési sorozat megkezdése előtt végezzen funkcionális ellenőrzést. 1. Győződjön meg róla, hogy a mérőplatformon nincs súly, és a kijelző 0-t mutat. 2. A mérőplatform terhelése. A kijelzőnek 0-tól eltérő értéket kell mutatnia. 3. A mérőplatform terhelésének megszüntetése. A kijelzőnek vissza kell térnie 0 állásba. Ellenőrzött mérési rendszerek Az ellenőrző tesztet lásd a mérőterminál Felhasználói kézikönyvében. 3.2 Fontos megjegyzések Kalibrálás A PBK9 sorozat mérőplatformokban használt erőmérő cellák egy belső kalibrációs súly (FACT) segítségével automatikus kalibrálásra képesek. A rendszeres kalibrálás elősegíti a mérési rendszer pontosságát. A kalibrálás aktiválásához kövesse a mellékelt mérőterminál Felhasználói kézikönyvének utasításait. Megjegyzések A kalibrálási eljárás csak az előzetesen betöltött tartományon belül végezhető el. További részleteket a Telepítési információ tartalmaz A PBK9 sorozat Működés 5

6 3.2.2 Ki-/bekapcsolás 1. FIGYELEM A mért érték eltolódása helytelen be- és kikapcsolás miatt! Feszültségesést vagy a mérési rendszer kikapcsolását követő újraindítás előtt mindig ügyeljen az alábbi lehűlési időtartamokra h / 1 h C Lehűlési idő PBK989-XS0.6 / -A3 / -A6 PBK9 sorozat egyéb típusai min. 2 óra min. 1 óra A mérőplatform használata A legjobb mérési eredmények érdekében tartsa be az alábbiakat: A lehető legjobb mérési eredmények elérése érdekében mindig ugyanarra a helyre tegye a mért mintát a mérőplatformon. Kerülje a kopást és elhasználódást okozó tevékenységeket. Kerülje a terhek esését, az ütődéseket és az oldalirányú erőhatásokat. 6 Működés PBK9 sorozat A

7 3.3 Működési határértékek Maximális hitelesítési osztásértékek PBK989- XS0.6 A3 A6 AB15 AB30 Hitelesítési osztásértékek [e] 0,01 g 0,1 g 0,2 g 0,5 g 1 g PBK98_- AB60 B60 B120 CC150 CC300 Hitelesítési osztásértékek [e] 2 g 5 g 10 g 5 g 10 g A B C Legnagyobb megengedett terhelés A mérőplatformok és az MPGI nagy pontosságú mérőcella túlterhelés-védelemmel vannak ellátva. Ha azonban a terhelés meghaladja a legnagyobb megengedett terhelést, a mechanikai alkatrészek megsérülhetnek. A statikus teherbíró képesség, azaz a megengedett legnagyobb terhelés a terhelés típusától függ (A C pozíciók). Pozíció A B C középső terhelés oldalsó terhelés PBK98_- egyoldalú sarokterhelés XS0.6 A3 A6 AB15 AB30 AB60 B60 B120 CC150 CC300 2,0 kg 20 kg 50 kg 80 kg 150 kg 150 kg 500 kg 1,5 kg 15 kg 40 kg 60 kg 100 kg 100 kg 300 kg 1,0 kg 10 kg 30 kg 40 kg 50 kg 50 kg 150 kg Környezeti feltételek A mérőplatform 10 C és +40 C / 14 F és 104 F közötti tartományban működtethetők. Relatív páratartalom: 20 % és 80 % között, nem kondenzáló A mérési interfész adatai Interfész típusa Interfész protokoll Legnagyobb frissítési gyakoriság RS422 SICSpro 92 ups A PBK9 sorozat Működés 7

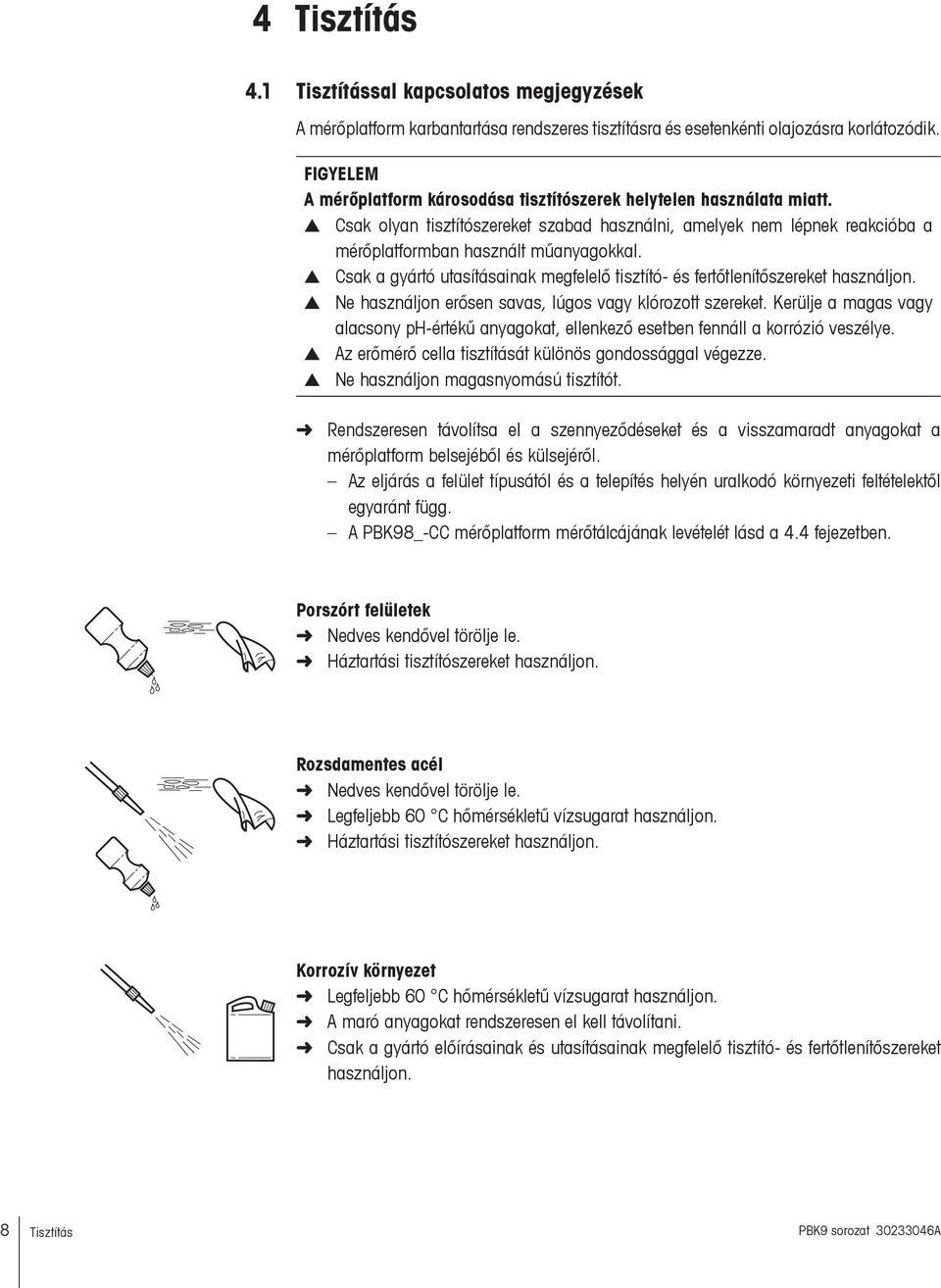

8 4 Tisztítás 4.1 Tisztítással kapcsolatos megjegyzések A mérőplatform karbantartása rendszeres tisztításra és esetenkénti olajozásra korlátozódik. FIGYELEM A mérőplatform károsodása tisztítószerek helytelen használata miatt. Csak olyan tisztítószereket szabad használni, amelyek nem lépnek reakcióba a mérőplatformban használt műanyagokkal. Csak a gyártó utasításainak megfelelő tisztító- és fertőtlenítőszereket használjon. Ne használjon erősen savas, lúgos vagy klórozott szereket. Kerülje a magas vagy alacsony ph-értékű anyagokat, ellenkező esetben fennáll a korrózió veszélye. Az erőmérő cella tisztítását különös gondossággal végezze. Ne használjon magasnyomású tisztítót. Rendszeresen távolítsa el a szennyeződéseket és a visszamaradt anyagokat a mérőplatform belsejéből és külsejéről. Az eljárás a felület típusától és a telepítés helyén uralkodó környezeti feltételektől egyaránt függ. A PBK98_-CC mérőplatform mérőtálcájának levételét lásd a 4.4 fejezetben. Porszórt felületek Nedves kendővel törölje le. Háztartási tisztítószereket használjon. Rozsdamentes acél Nedves kendővel törölje le. Legfeljebb 60 C hőmérsékletű vízsugarat használjon. Háztartási tisztítószereket használjon. Korrozív környezet Legfeljebb 60 C hőmérsékletű vízsugarat használjon. A maró anyagokat rendszeresen el kell távolítani. Csak a gyártó előírásainak és utasításainak megfelelő tisztító- és fertőtlenítőszereket használjon. 8 Tisztítás PBK9 sorozat A

9 4.2 Az erőmérő cella tisztítása Az erőmérő cella tisztításához le kell venni a mérőtálcát. FIGYELEM Az erőmérő cella helytelen kezelése miatti sérülés. Az erőmérő cella gumi membránját (1) nem szabad megérinteni vagy arra sűrített levegőt vagy spray-t irányítani Vegye le a mérőtálcát vagy nyissa fel a mérőplatformot, lásd 4.4 fejezet. 2. Fújja ki vagy közepes erősségű vízsugárral (< 2 bar) mossa ki a szennyeződést. 3. Helyezze vissza a mérőtálcát vagy zárja le a mérőplatformot, lásd 4.4 fejezet. 4.3 Kiegészítő gondozás A mérőplatform megóvása érdekében végezze el az alábbi kiegészítő gondozást: Tiszta vízzel öblítse le a mérőplatformot és maradéktalanul távolítsa el a tisztítószert. Szálmentes kendővel törölje szárazra a mérőplatformot. Kezelje a mérőplatform belsejét és külsejét élelmiszerekhez használható olajjal. 4.4 A PBK98_-CC típus mérőtálcájának levétele 1. Fordítsa el kifelé a két oldalsó kart (1) és vegye le a mérőtálcát Helyezze vissza a mérőtálcát (2) úgy, hogy a szimbólum a szintjelző felett legyen. 3. Győződjön meg róla, hogy a mérőplatform sarkaiban levő tartók (3) függőlegesen állnak. 3 5 Ártalmatlanítás A PBK9 sorozat Az elektromos és elektronikus berendezések hulladékaira vonatkozó 2002/96/EK irányelv (WEEE) értelmében a készülék nem dobható ki a hagyományos lakossági hulladék közé. Ez az EU-n kívüli országokra is vonatkozik saját előírásaiknak megfelelően. Kérjük, a terméket a vonatkozó helyi szabályozások szerint az elektromos és elektronikus berendezések hulladékainak gyűjtésére kijelölt helyen ártalmatlanítsa. Ártalmatlanítás 9
