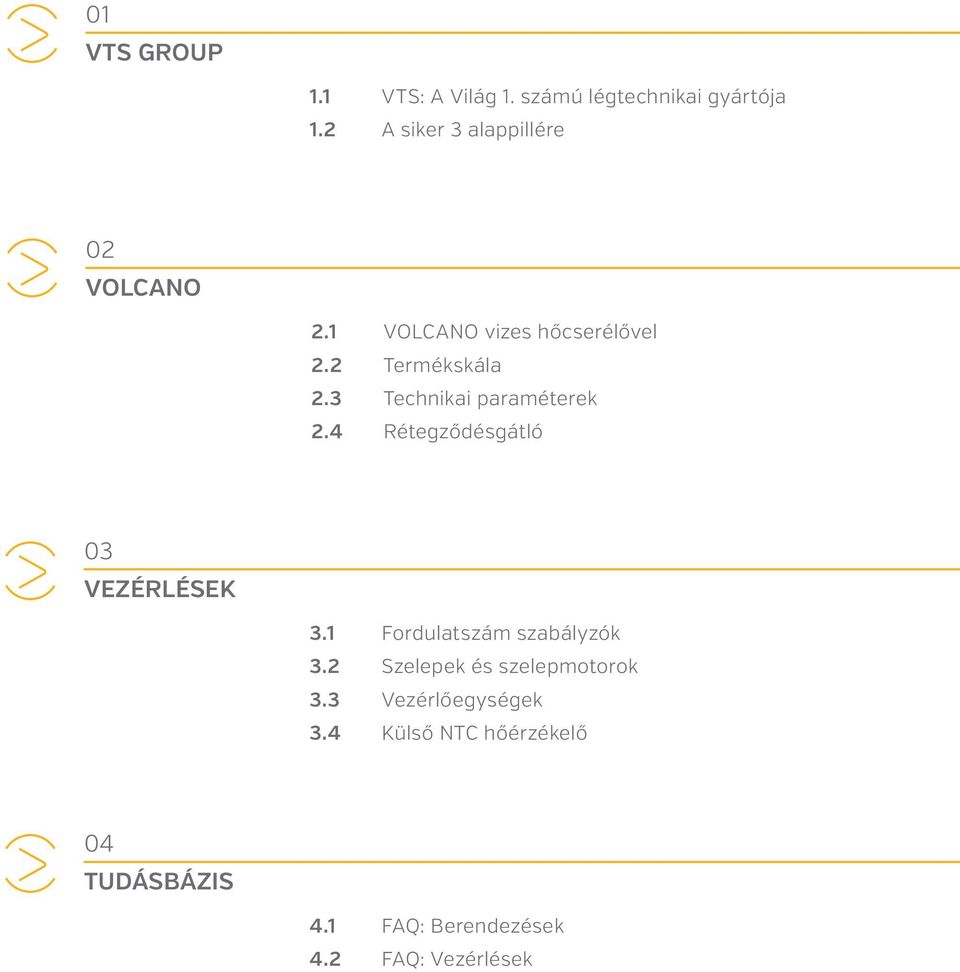

3 01 VTS GROUP 1.1 VTS: A Világ 1. számú légtechnikai gyártója 1.2 A siker 3 alappillére vizes hőcserélővel 2.2 Termékskála 2.3 Technikai paraméterek 2.4 Rétegződésgátló 03 VEZÉRLÉSEK 3.1 Fordulatszám szabályzók 3.2 Szelepek és szelepmotorok 3.3 Vezérlőegységek 3.4 Külső NTC hőérzékelő 04 TUDÁSBÁZIS 4.1 FAQ: Berendezések 4.2 FAQ: Vezérlések

4 AHU N VTS GROUP az egyik legfejlettebb és legismertebb gyártója a szellőzéstechnikai és hűtőfűtő/ berendezéseknek. Innovatív megoldásokat és új, fejlett technológiai megoldásokat alkalmaz melyek segítségével a kutatás- fejlesztés, a gyártás és a logisztika is egyaránt hatékonyan működnek. ATLANTA LC* 24/7 AZONNALI ELÉRHETŐSÉG * Logisztikai központ Range: VENTUS VS 10 - VS 650 AHU N Range: VENTUS VS 10 - VS 650

5 1A VILÁG SZÁMÚ LÉGTECHNIKAI GYÁRTÓJA MOSZKVA LC* VARSÓ LC* SHANGHAI LC* DUBAI LC* MUMBAI LC*

6 01 Grupa VTS A SIKER 3 ALAPPILLÉRE Kimagasló minőségű termékek gyártása a legjobb piaci áron a legrövideb szállítási idővel. Ez a három fő alapelv biztosítja, hogy a VTS a világon mindenhol egy lépéssel a versenytársak előtt járjon. A tökéletes megoldást követve a VTS Group 6 logisztikai központot üzemeltet világszerte (Atlanta, Dubai, Moscow, Shanghai, Warsaw, Mumbai) így garantálva a legrövidebb kiszállítási időket a piacon, függetlenül annak rendeltetési helyétől. 24/7 AZONNALI KÖZPONT 6LOGISZTIKAI ELÉRHETŐSÉG Kifinomult méretgazdálkodási rendszerével a VTS a legkedezőbb árszinten nyújtja a legjobb minőséget $versenyképes ÁR ELADOTT KÉSZÜLÉK ÉVENTE Többlépcsős minőségbiztosítási rendszerével a VTS a leghosszabb garanciális időket biztosítja, így tud 5év gyártói garanciát biztosítani készülékeihez. 5 GYÁRTÓI ÉVES A LEGJOBB MINŐSÉG GARANCIA A KÉSZÜLÉKEKRE 6

7

8

9 02

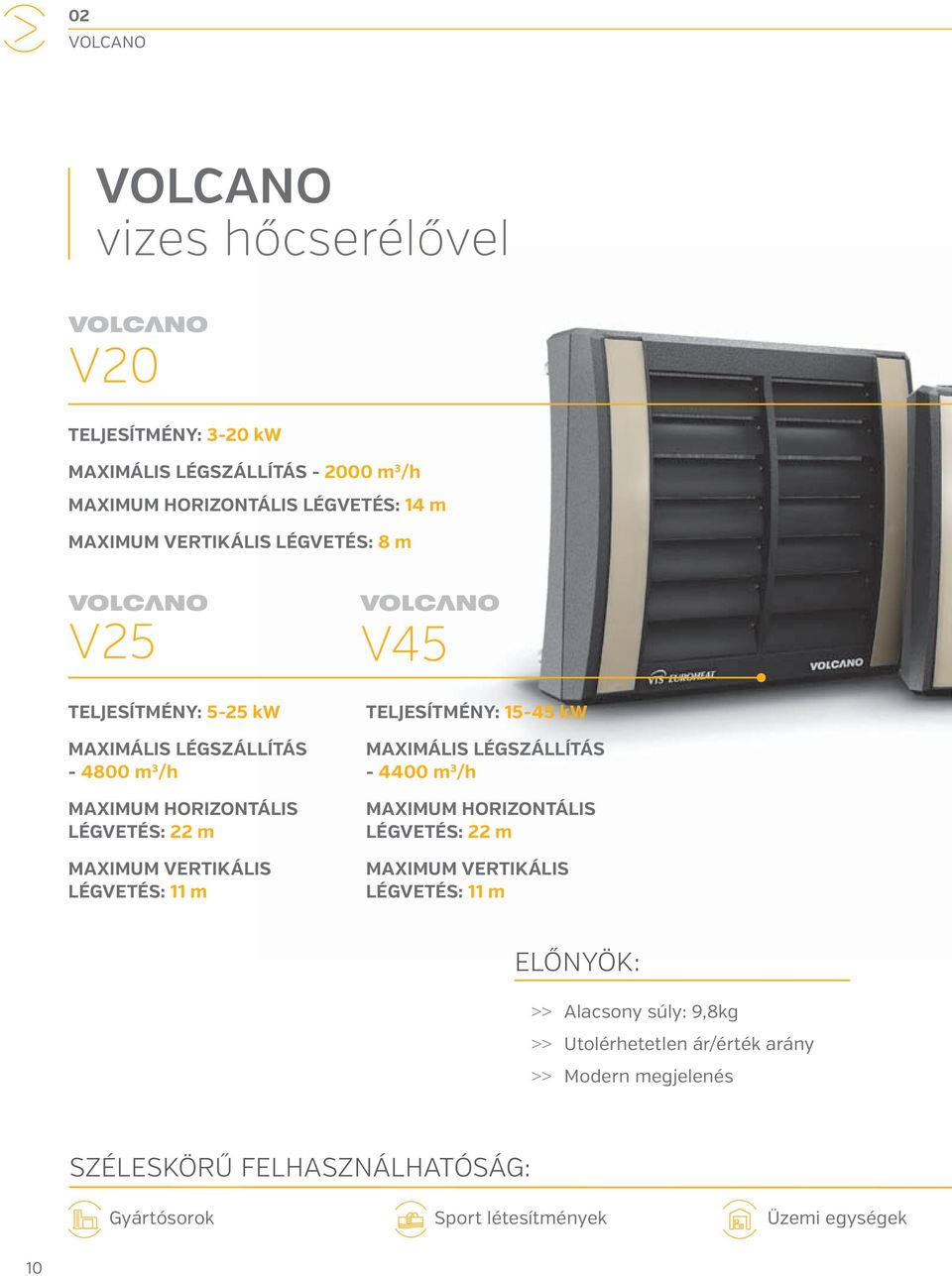

10 02 vizes hőcserélővel V20 TELJESÍTMÉNY: 3-20 kw MAXIMÁLIS LÉGSZÁLLÍTÁS m 3 /h MAXIMUM HORIZONTÁLIS LÉGVETÉS: 14 m MAXIMUM VERTIKÁLIS LÉGVETÉS: 8 m V25 TELJESÍTMÉNY: 5-25 kw MAXIMÁLIS LÉGSZÁLLÍTÁS m 3 /h MAXIMUM HORIZONTÁLIS LÉGVETÉS: 22 m MAXIMUM VERTIKÁLIS LÉGVETÉS: 11 m V45 TELJESÍTMÉNY: kw MAXIMÁLIS LÉGSZÁLLÍTÁS m 3 /h MAXIMUM HORIZONTÁLIS LÉGVETÉS: 22 m MAXIMUM VERTIKÁLIS LÉGVETÉS: 11 m ELŐNYÖK: >> >> >> Alacsony súly: 9,8kg Utolérhetetlen ár/érték arány Modern megjelenés SZÉLESKÖRŰ FELHASZNÁLHATÓSÁG: Gyártósorok Sport létesítmények Üzemi egységek 10

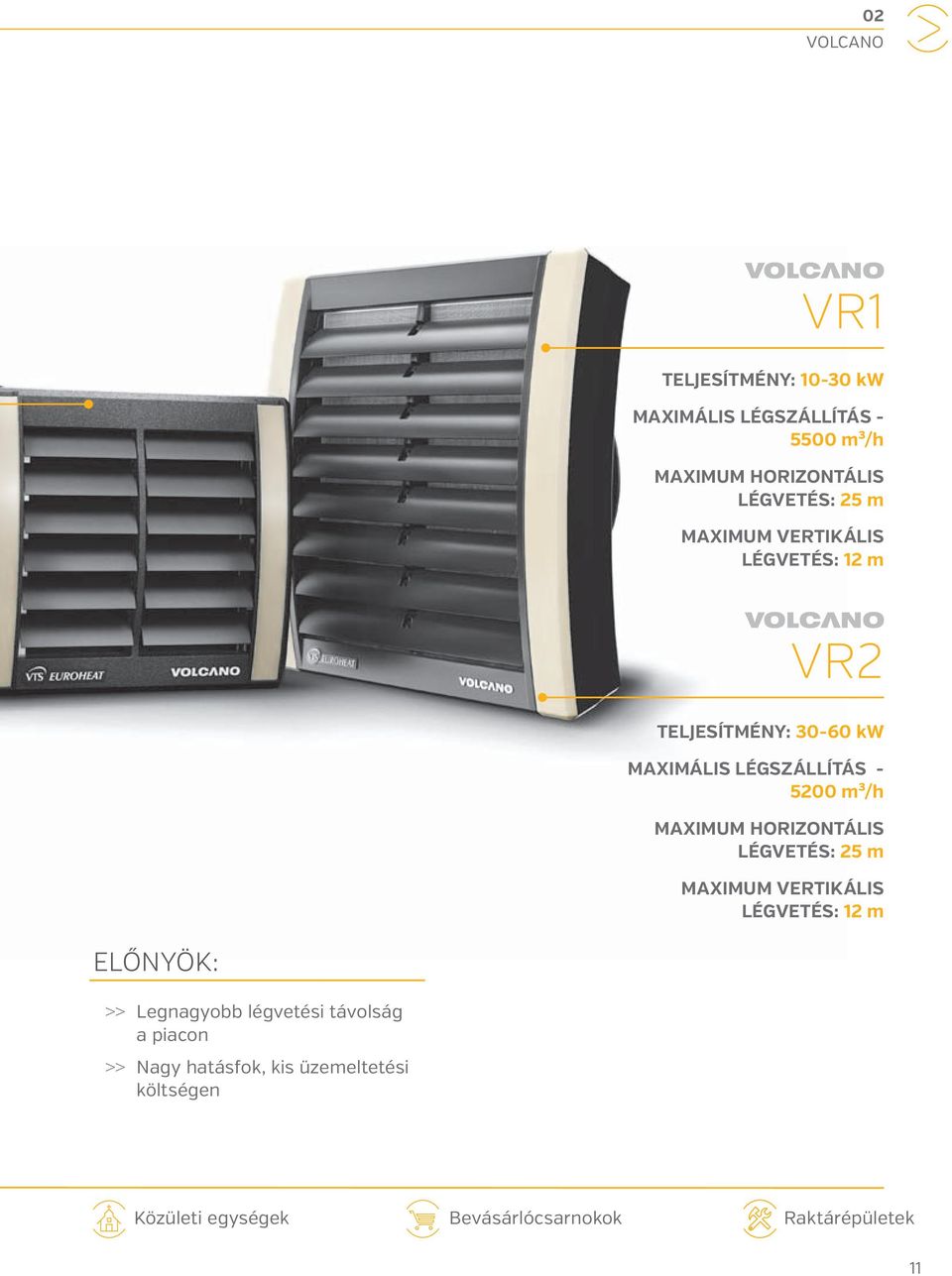

11 02 VR1 TELJESÍTMÉNY: kw MAXIMÁLIS LÉGSZÁLLÍTÁS m³/h MAXIMUM HORIZONTÁLIS LÉGVETÉS: 25 m MAXIMUM VERTIKÁLIS LÉGVETÉS: 12 m VR2 TELJESÍTMÉNY: kw MAXIMÁLIS LÉGSZÁLLÍTÁS m³/h MAXIMUM HORIZONTÁLIS LÉGVETÉS: 25 m MAXIMUM VERTIKÁLIS LÉGVETÉS: 12 m ELŐNYÖK: >> >> Legnagyobb légvetési távolság a piacon Nagy hatásfok, kis üzemeltetési költségen Közületi egységek Bevásárlócsarnokok Raktárépületek 11

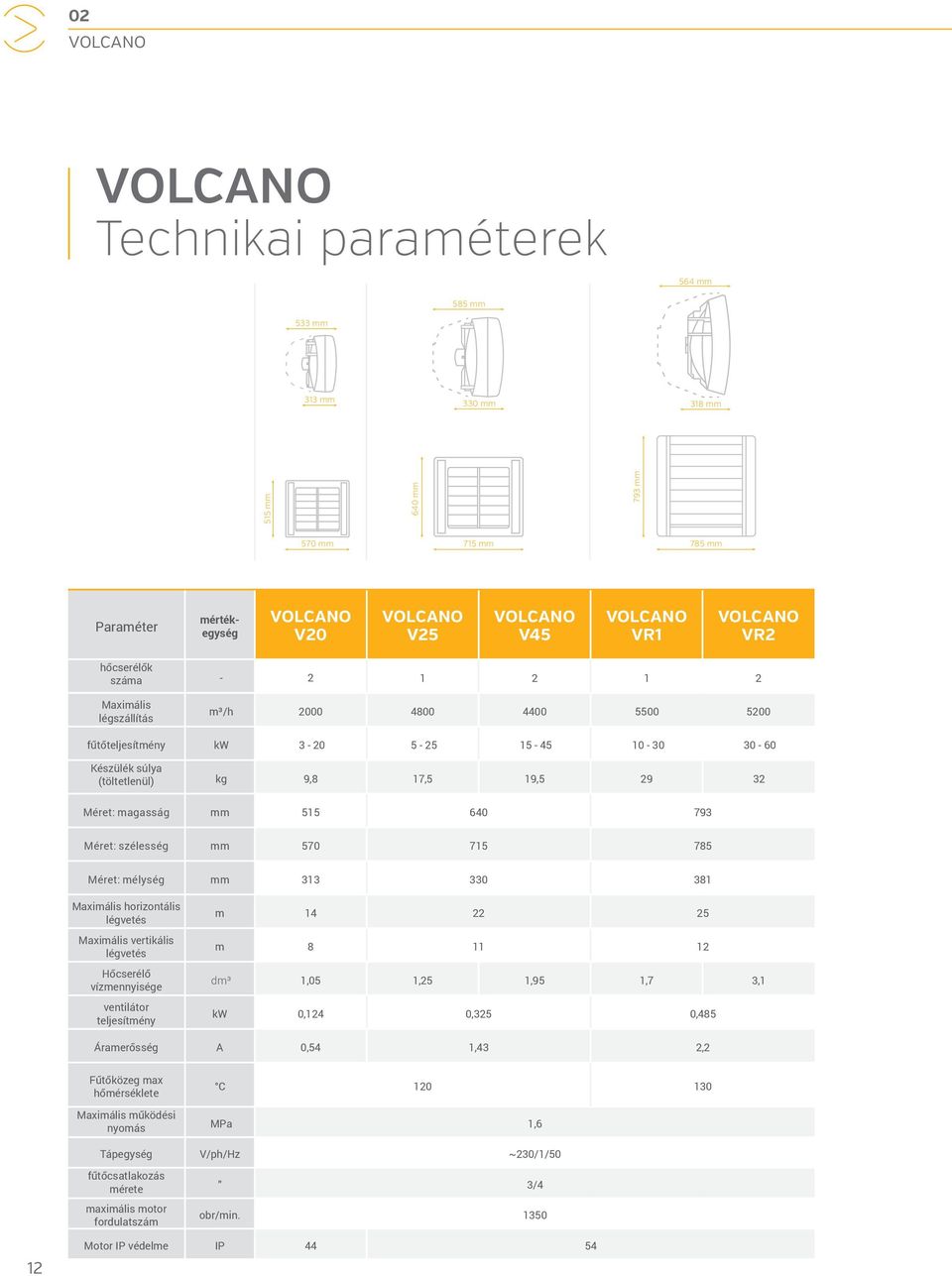

12 02 Technikai paraméterek 564 mm 585 mm 533 mm 313 mm 330 mm 318 mm 515 mm 640 mm 793 mm 570 mm 715 mm 785 mm Paraméter mértékegység V20 V25 V45 VR1 VR2 hőcserélők száma Maximális légszállítás m³/h fűtőteljesítmény kw Készülék súlya (töltetlenül) kg 9,8 17,5 19, Méret: magasság mm Méret: szélesség mm Méret: mélység mm Maximális horizontális légvetés Maximális vertikális légvetés Hőcserélő vízmennyisége ventilátor teljesítmény m m dm³ 1,05 1,25 1,95 1,7 3,1 kw 0,124 0,325 0,485 Áramerősség A 0,54 1,43 2,2 Fűtőközeg max hőmérséklete Maximális működési nyomás C MPa 1,6 Tápegység V/ph/Hz ~230/1/50 fűtőcsatlakozás mérete maximális motor fordulatszám " 3/4 obr/min Motor IP védelme IP 44 54

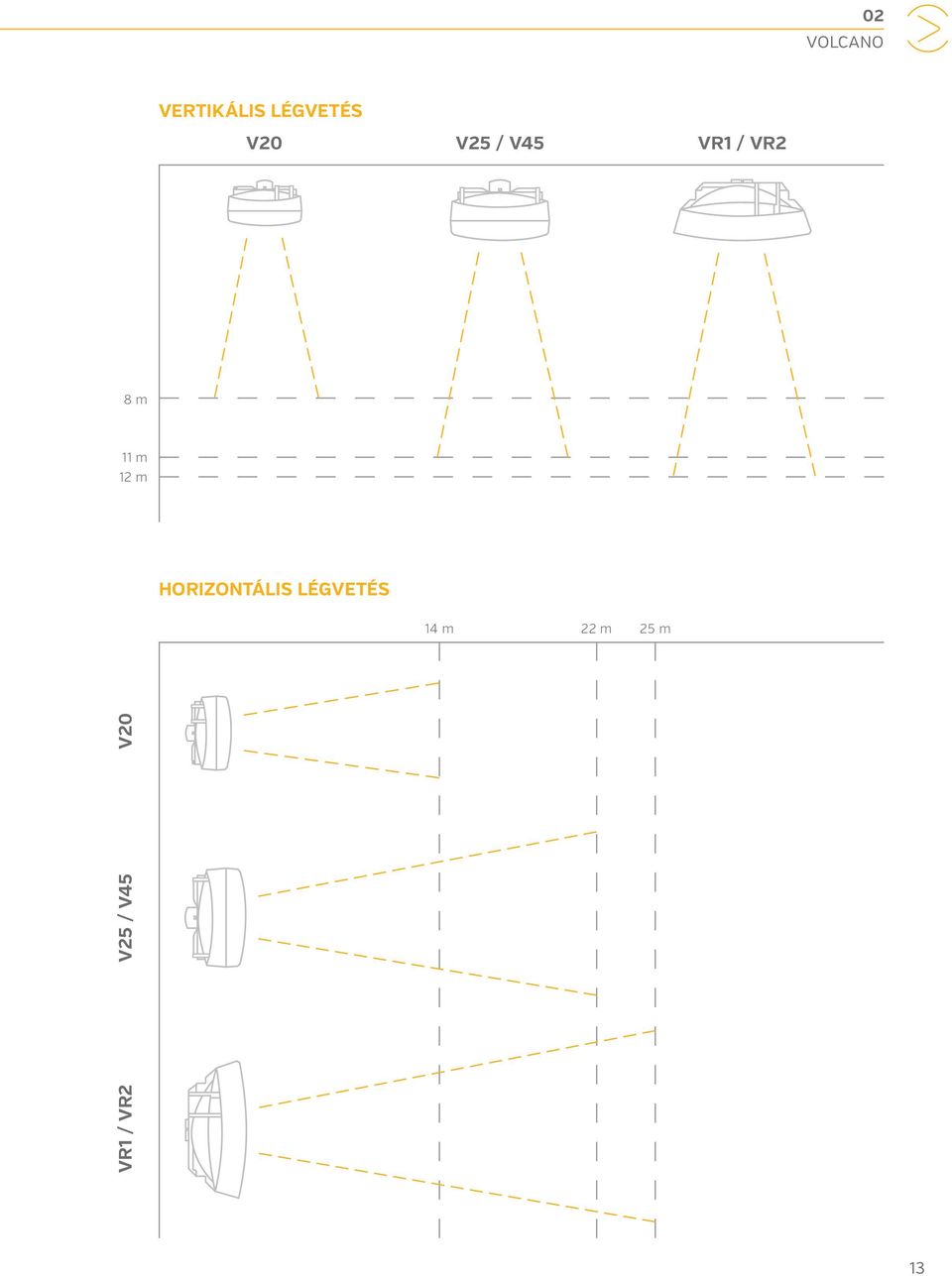

13 02 VERTIKÁLIS LÉGVETÉS V20 V25 / V45 VR1 / VR2 8 m 11 m 12 m HORIZONTÁLIS LÉGVETÉS 14 m 22 m 25 m VR1 / VR2 V25 / V45 V20 13

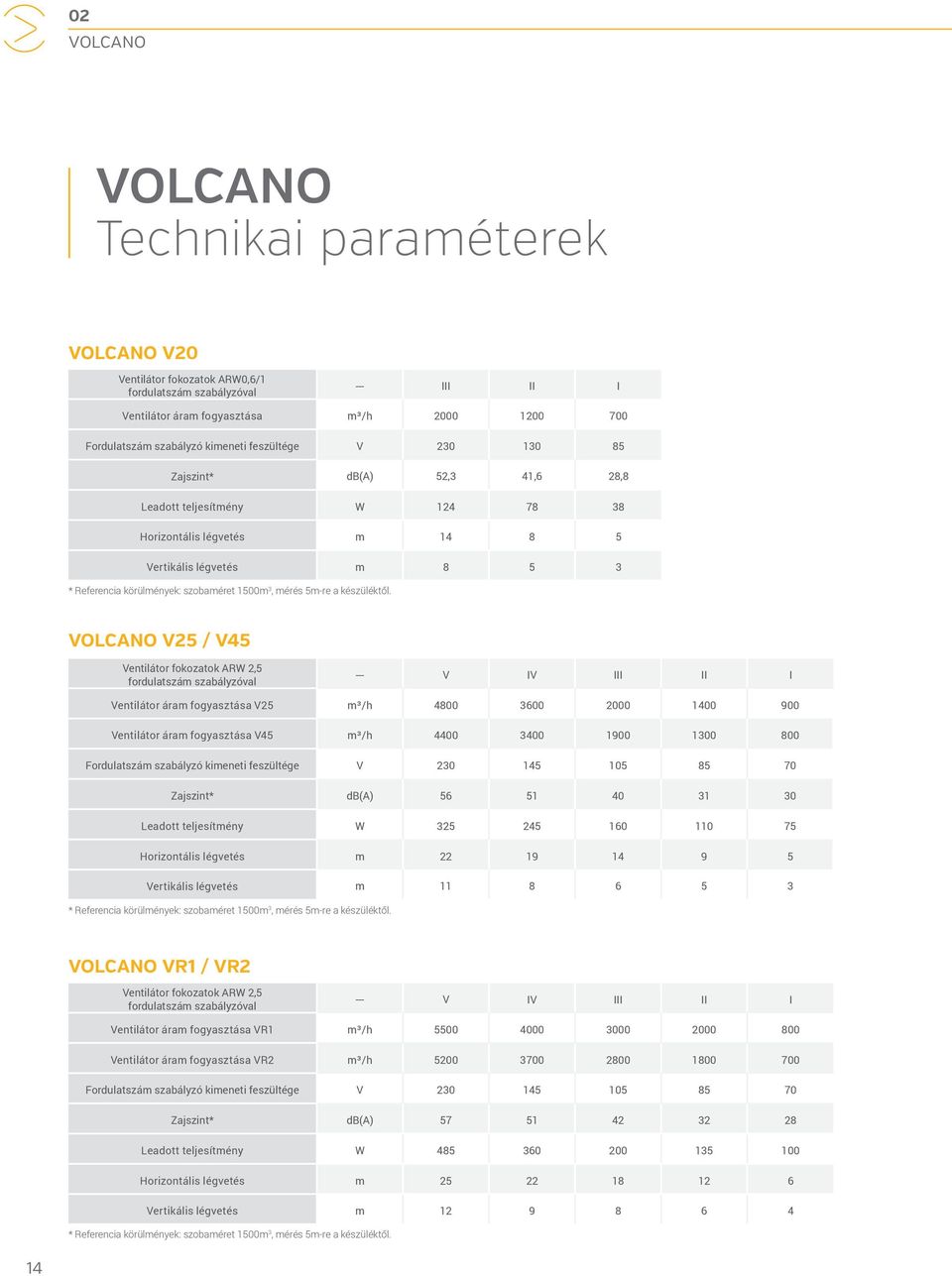

14 02 Technikai paraméterek V20 Ventilátor fokozatok ARW0,6/1 fordulatszám szabályzóval --- III II I Ventilátor áram fogyasztása m³/h Fordulatszám szabályzó kimeneti feszültége V Zajszint* db(a) 52,3 41,6 28,8 Leadott teljesítmény W Horizontális légvetés m Vertikális légvetés m * Referencia körülmények: szobaméret 1500m 3, mérés 5m-re a készüléktől. V25 / V45 Ventilátor fokozatok ARW 2,5 fordulatszám szabályzóval --- V IV III II I Ventilátor áram fogyasztása V25 m³/h Ventilátor áram fogyasztása V45 m³/h Fordulatszám szabályzó kimeneti feszültége V Zajszint* db(a) Leadott teljesítmény W Horizontális légvetés m Vertikális légvetés m * Referencia körülmények: szobaméret 1500m 3, mérés 5m-re a készüléktől. VR1 / VR2 Ventilátor fokozatok ARW 2,5 fordulatszám szabályzóval --- V IV III II I Ventilátor áram fogyasztása VR1 m³/h Ventilátor áram fogyasztása VR2 m³/h Fordulatszám szabályzó kimeneti feszültége V Zajszint* db(a) Leadott teljesítmény W Horizontális légvetés m Vertikális légvetés m * Referencia körülmények: szobaméret 1500m 3, mérés 5m-re a készüléktől. 14

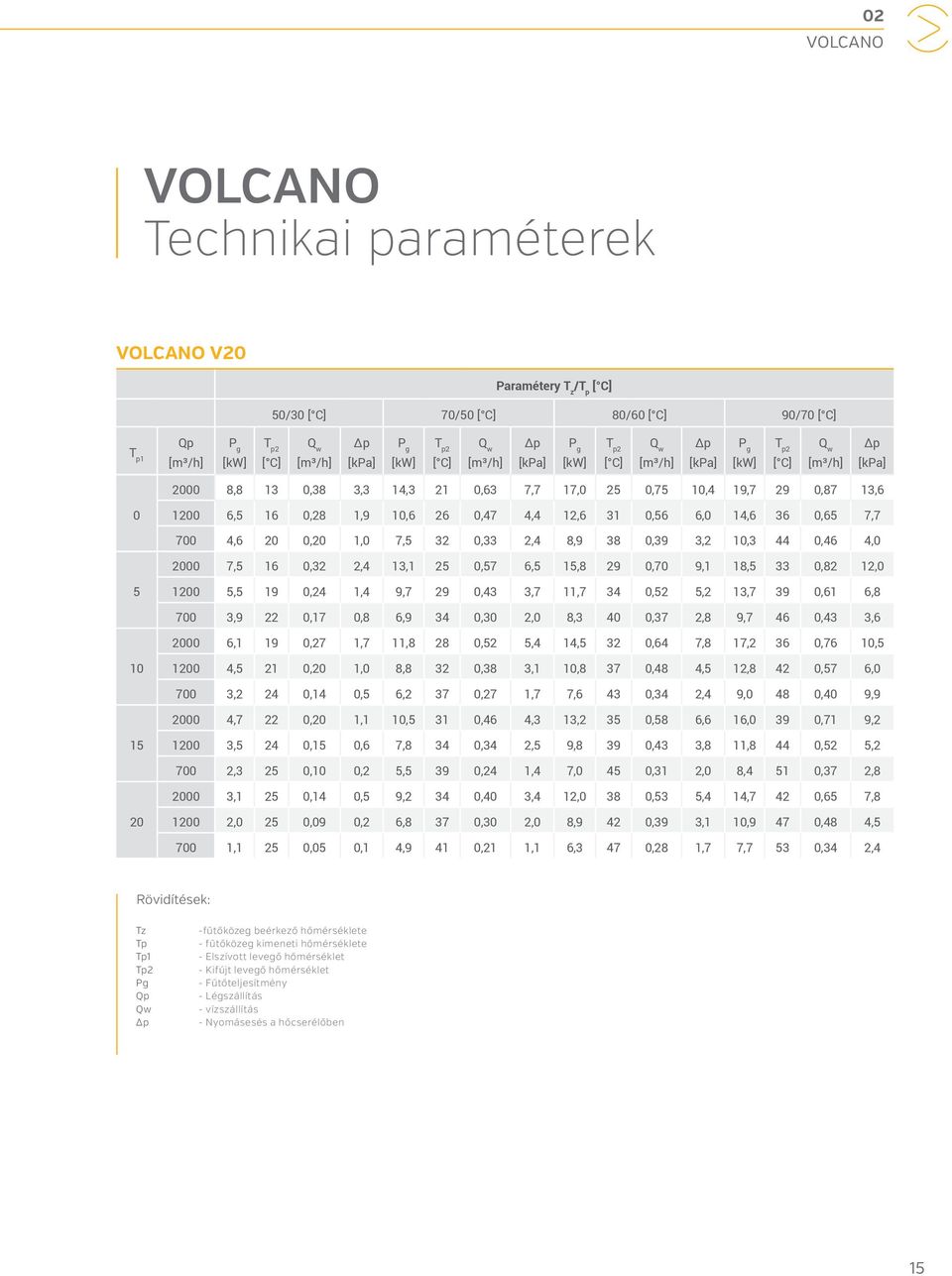

15 02 Technikai paraméterek V20 Paramétery T z /T p 50/30 70/50 80/60 90/70 T p1 Qp ,8 13 0,38 3,3 14,3 21 0,63 7,7 17,0 25 0,75 10,4 19,7 29 0,87 13, ,5 16 0,28 1,9 10,6 26 0,47 4,4 12,6 31 0,56 6,0 14,6 36 0,65 7, ,6 20 0,20 1,0 7,5 32 0,33 2,4 8,9 38 0,39 3,2 10,3 44 0,46 4, ,5 16 0,32 2,4 13,1 25 0,57 6,5 15,8 29 0,70 9,1 18,5 33 0,82 12, ,5 19 0,24 1,4 9,7 29 0,43 3,7 11,7 34 0,52 5,2 13,7 39 0,61 6, ,9 22 0,17 0,8 6,9 34 0,30 2,0 8,3 40 0,37 2,8 9,7 46 0,43 3, ,1 19 0,27 1,7 11,8 28 0,52 5,4 14,5 32 0,64 7,8 17,2 36 0,76 10, ,5 21 0,20 1,0 8,8 32 0,38 3,1 10,8 37 0,48 4,5 12,8 42 0,57 6, ,2 24 0,14 0,5 6,2 37 0,27 1,7 7,6 43 0,34 2,4 9,0 48 0,40 9, ,7 22 0,20 1,1 10,5 31 0,46 4,3 13,2 35 0,58 6,6 16,0 39 0,71 9, ,5 24 0,15 0,6 7,8 34 0,34 2,5 9,8 39 0,43 3,8 11,8 44 0,52 5, ,3 25 0,10 0,2 5,5 39 0,24 1,4 7,0 45 0,31 2,0 8,4 51 0,37 2, ,1 25 0,14 0,5 9,2 34 0,40 3,4 12,0 38 0,53 5,4 14,7 42 0,65 7, ,0 25 0,09 0,2 6,8 37 0,30 2,0 8,9 42 0,39 3,1 10,9 47 0,48 4, ,1 25 0,05 0,1 4,9 41 0,21 1,1 6,3 47 0,28 1,7 7,7 53 0,34 2,4 Rövidítések: Tz Tp Tp1 Tp2 Pg Qp Qw -fűtőközeg beérkező hőmérséklete - fűtőközeg kimeneti hőmérséklete - Elszívott levegő hőmérséklet - Kifújt levegő hőmérséklet - Fűtőteljesítmény - Légszállítás - vízszállítás - Nyomásesés a hőcserélőben 15

16 02 V25 Paramétery T z /T p 50/30 70/50 80/60 90/70 T p1 Qp ,8 6 0,43 1,2 18,0 10 0,79 3,4 21,8 13 0,96 4,7 25,6 15 1,13 6, ,3 6 0,36 0,9 15,3 12 0,67 2,5 18,5 14 0,82 3,5 21,8 17 0,96 4, ,6 8 0,24 0,4 10,8 15 0,47 1,3 13,1 18 0,57 1,9 15,3 21 0,68 2, ,8 8 0,17 0,2 8,6 17 0,38 0,9 10,5 21 0,46 1,2 12,3 24 0,54 1, ,1 10 0,14 0,2 6,5 20 0,28 0,5 7,9 24 0,35 0,7 9,2 28 0,41 1, ,9 10 0,34 0,8 16,2 15 0,71 2,8 20,1 17 0,88 4,0 23,8 19 1,05 5, ,5 10 0,28 0,6 13,7 16 0,60 2,1 17,0 18 0,75 3,0 20,2 21 0,89 4, ,7 10 0,16 0,2 9,7 19 0,42 1,1 12,0 22 0,53 1,6 14,2 25 0,63 2, ,2 11 0,14 0,2 7,7 21 0,34 0,7 9,6 24 0,42 1,1 11,4 28 0,50 1, ,7 13 0,12 0,1 5,8 23 0,25 0,4 7,2 28 0,32 0,6 8,5 32 0,38 0, ,6 13 0,24 0,4 14,4 19 0,63 2,2 18,2 21 0,80 3,4 22,0 23 0,97 4, ,7 13 0,16 0,2 12,2 20 0,53 1,7 15,5 22 0,68 2,5 18,6 25 0,82 3, ,0 14 0,13 0,2 8,6 22 0,38 0,9 10,9 26 0,48 1,3 13,1 29 0,58 1, ,6 15 0,12 0,1 6,8 24 0,30 0,6 8,7 28 0,38 0,9 10,5 32 0,46 1, ,2 17 0,10 0,1 5,1 26 0,22 0,4 6,5 31 0,29 0,5 7,9 35 0,35 0, ,1 17 0,13 0,2 12,5 23 0,55 1,8 16,4 25 0,72 2,8 20,2 27 0,89 3, ,9 17 0,12 0,1 10,6 24 0,47 1,3 13,9 26 0,61 2,1 17,1 29 0,76 2, ,4 18 0,10 0,1 7,5 26 0,33 0,7 9,8 29 0,43 1,1 12,0 33 0,53 1, ,1 19 0,09 0,1 5,9 27 0,26 0,5 7,8 31 0,34 0,7 9,6 35 0,43 1, ,7 21 0,08 0,1 4,4 29 0,19 0,3 5,9 34 0,26 0,4 7,2 39 0,32 0, ,2 21 0,10 0,1 10,7 27 0,47 1,3 14,6 29 0,64 2,3 18,3 31 0,81 3, ,1 22 0,09 0,1 9,1 28 0,40 1,0 12,4 30 0,54 1,7 15,6 33 0,69 2, ,7 23 0,08 0,1 6,4 29 0,28 0,5 8,7 33 0,38 0,9 11,0 36 0,48 1, ,5 23 0,07 0,1 5,0 31 0,22 0,3 7,0 35 0,31 0,6 8,8 39 0,39 0, ,3 24 0,06 0,1 3,7 32 0,16 0,2 5,2 37 0,23 0,4 6,6 42 0,29 0,5 Rövidítések: Tz Tp Tp1 Tp2 Pg Qp Qw -fűtőközeg beérkező hőmérséklete - fűtőközeg kimeneti hőmérséklete - Elszívott levegő hőmérséklet - Kifújt levegő hőmérséklet - Fűtőteljesítmény - Légszállítás - vízszállítás - Nyomásesés a hőcserélőben 16

17 02 V45 Paramétery T z /T p 50/30 70/50 80/60 90/70 T p1 Qp ,2 13 0,88 7,8 32,9 21 1,44 17,3 39,0 26 1,72 22,9 45,1 29 1,99 29, ,3 14 0,75 5,9 28,1 23 1,23 13,1 33,3 27 1,47 17,3 38,5 31 1,70 21, ,0 17 0,52 3,1 19,4 28 0,85 6,7 22,9 33 1,01 8,9 26,5 39 1,17 11, ,2 20 0,40 1,9 15,0 32 0,66 4,3 17,7 38 0,78 5,6 20,4 44 0,90 7, ,5 23 0,28 1,0 10,6 37 0,46 2,3 12,5 43 0,55 3,0 15,7 48 0,69 4, ,1 16 0,75 5,8 29,8 24 1,31 14,5 35,9 28 1,58 19,8 42,0 32 1,86 25, ,7 17 0,64 4,4 25,5 26 1,12 11,0 30,7 30 1,35 14,9 35,9 35 1,59 19, ,1 20 0,44 2,3 17,5 31 0,77 5,6 21,1 36 0,93 7,6 24,6 42 1,09 9, ,8 22 0,34 1,4 13,6 34 0,59 3,6 16,3 40 0,72 4,8 19,0 46 0,84 6, ,4 24 0,24 0,8 9,6 39 0,42 1,9 11,5 46 0,51 2,6 14,6 51 0,65 3, ,0 19 0,61 4,0 26,7 27 1,17 12,0 32,9 31 1,45 16,8 38,9 35 1,72 22, ,0 20 0,52 3,1 22,9 29 1,00 9,0 28,1 34 1,23 12,7 33,2 38 1,47 16, ,2 22 0,36 1,6 15,7 34 0,69 4,7 19,3 39 0,85 6,5 22,8 45 1,01 8, ,3 24 0,27 1,0 12,2 37 0,53 2,9 14,9 43 0,66 4,1 17,6 49 0,78 5, ,2 25 0,18 0,5 8,6 41 0,38 1,6 10,5 48 0,46 2,2 13,5 53 0,60 3, ,8 22 0,47 2,6 23,7 31 1,04 9,6 29,8 35 1,31 14,2 35,9 39 1,58 19, ,3 23 0,40 1,9 20,3 32 0,89 7,3 25,5 37 1,12 10,7 30,6 41 1,35 14, ,3 25 0,27 1,0 14,0 36 0,61 3,8 17,5 42 0,77 5,5 21,0 47 0,93 7, ,7 25 0,20 0,6 10,8 39 0,47 2,4 13,5 45 0,59 3,5 16,2 51 0,72 4, ,2 27 0,14 0,3 7,6 43 0,33 1,3 9,6 50 0,42 1,9 12,5 56 0,55 2, ,4 25 0,32 1,3 20,6 34 0,90 7,5 26,8 38 1,18 11,7 32,8 42 1,45 16, ,2 25 0,27 1,0 17,7 35 0,77 5,7 22,9 40 1,01 8,8 28,0 45 1,24 12, ,6 26 0,16 0,4 12,2 39 0,53 2,9 15,7 45 0,69 4,5 19,2 50 0,85 6, ,1 27 0,13 0,3 9,4 42 0,41 1,9 12,2 48 0,53 2,9 14,8 54 0,66 4, ,4 29 0,11 0,2 6,7 45 0,29 1,0 8,6 52 0,38 1,5 11,4 58 0,50 2,5 Rövidítések: Tz Tp Tp1 Tp2 Pg Qp Qw -fűtőközeg beérkező hőmérséklete - fűtőközeg kimeneti hőmérséklete - Elszívott levegő hőmérséklet - Kifújt levegő hőmérséklet - Fűtőteljesítmény - Légszállítás - vízszállítás - Nyomásesés a hőcserélőben 17

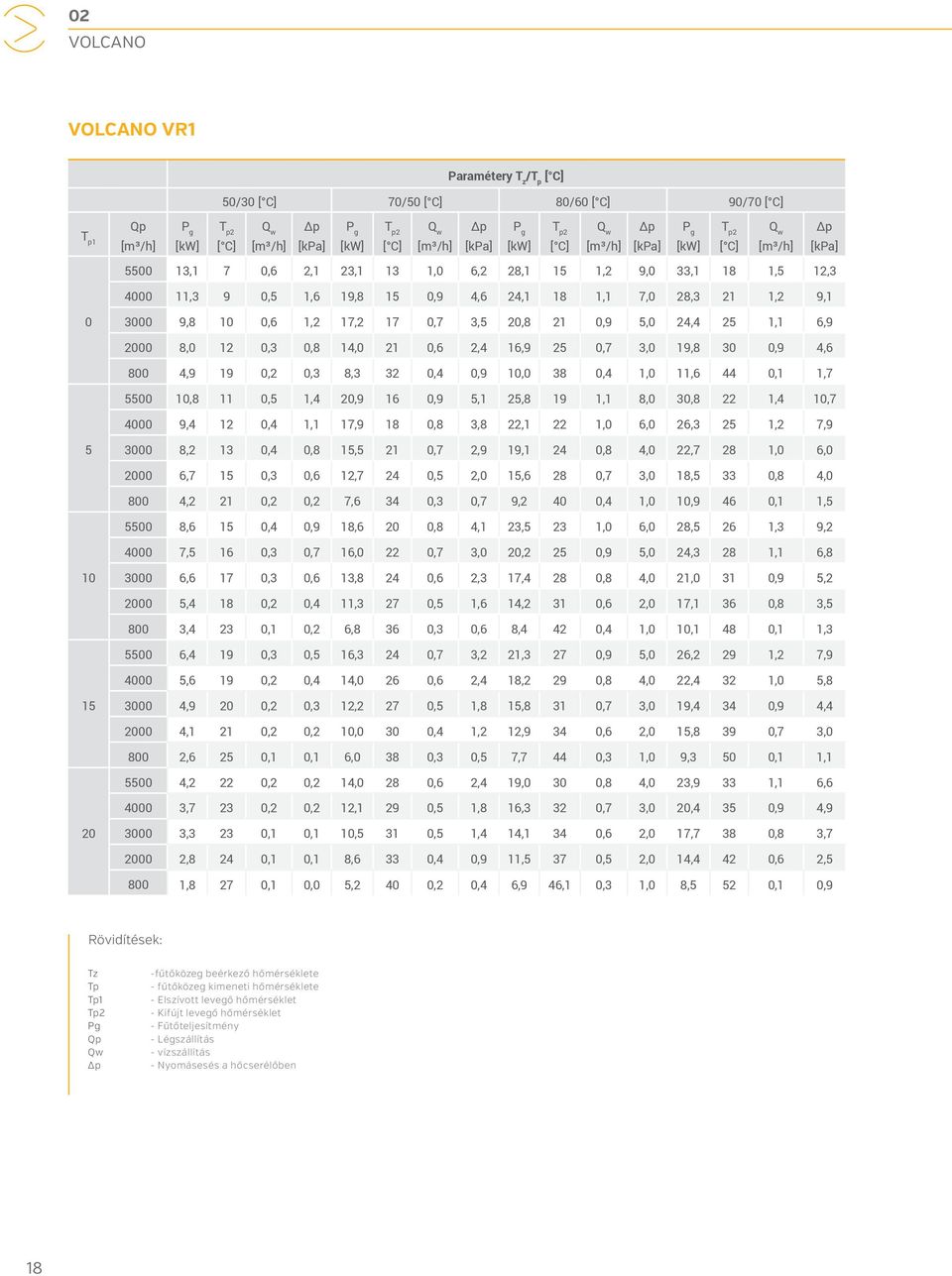

18 02 VR1 Paramétery T z /T p 50/30 70/50 80/60 90/70 T p1 Qp ,1 7 0,6 2,1 23,1 13 1,0 6,2 28,1 15 1,2 9,0 33,1 18 1,5 12, ,3 9 0,5 1,6 19,8 15 0,9 4,6 24,1 18 1,1 7,0 28,3 21 1,2 9, ,8 10 0,6 1,2 17,2 17 0,7 3,5 20,8 21 0,9 5,0 24,4 25 1,1 6, ,0 12 0,3 0,8 14,0 21 0,6 2,4 16,9 25 0,7 3,0 19,8 30 0,9 4, ,9 19 0,2 0,3 8,3 32 0,4 0,9 10,0 38 0,4 1,0 11,6 44 0,1 1, ,8 11 0,5 1,4 20,9 16 0,9 5,1 25,8 19 1,1 8,0 30,8 22 1,4 10, ,4 12 0,4 1,1 17,9 18 0,8 3,8 22,1 22 1,0 6,0 26,3 25 1,2 7, ,2 13 0,4 0,8 15,5 21 0,7 2,9 19,1 24 0,8 4,0 22,7 28 1,0 6, ,7 15 0,3 0,6 12,7 24 0,5 2,0 15,6 28 0,7 3,0 18,5 33 0,8 4, ,2 21 0,2 0,2 7,6 34 0,3 0,7 9,2 40 0,4 1,0 10,9 46 0,1 1, ,6 15 0,4 0,9 18,6 20 0,8 4,1 23,5 23 1,0 6,0 28,5 26 1,3 9, ,5 16 0,3 0,7 16,0 22 0,7 3,0 20,2 25 0,9 5,0 24,3 28 1,1 6, ,6 17 0,3 0,6 13,8 24 0,6 2,3 17,4 28 0,8 4,0 21,0 31 0,9 5, ,4 18 0,2 0,4 11,3 27 0,5 1,6 14,2 31 0,6 2,0 17,1 36 0,8 3, ,4 23 0,1 0,2 6,8 36 0,3 0,6 8,4 42 0,4 1,0 10,1 48 0,1 1, ,4 19 0,3 0,5 16,3 24 0,7 3,2 21,3 27 0,9 5,0 26,2 29 1,2 7, ,6 19 0,2 0,4 14,0 26 0,6 2,4 18,2 29 0,8 4,0 22,4 32 1,0 5, ,9 20 0,2 0,3 12,2 27 0,5 1,8 15,8 31 0,7 3,0 19,4 34 0,9 4, ,1 21 0,2 0,2 10,0 30 0,4 1,2 12,9 34 0,6 2,0 15,8 39 0,7 3, ,6 25 0,1 0,1 6,0 38 0,3 0,5 7,7 44 0,3 1,0 9,3 50 0,1 1, ,2 22 0,2 0,2 14,0 28 0,6 2,4 19,0 30 0,8 4,0 23,9 33 1,1 6, ,7 23 0,2 0,2 12,1 29 0,5 1,8 16,3 32 0,7 3,0 20,4 35 0,9 4, ,3 23 0,1 0,1 10,5 31 0,5 1,4 14,1 34 0,6 2,0 17,7 38 0,8 3, ,8 24 0,1 0,1 8,6 33 0,4 0,9 11,5 37 0,5 2,0 14,4 42 0,6 2, ,8 27 0,1 0,0 5,2 40 0,2 0,4 6,9 46,1 0,3 1,0 8,5 52 0,1 0,9 Rövidítések: Tz Tp Tp1 Tp2 Pg Qp Qw -fűtőközeg beérkező hőmérséklete - fűtőközeg kimeneti hőmérséklete - Elszívott levegő hőmérséklet - Kifújt levegő hőmérséklet - Fűtőteljesítmény - Légszállítás - vízszállítás - Nyomásesés a hőcserélőben 18

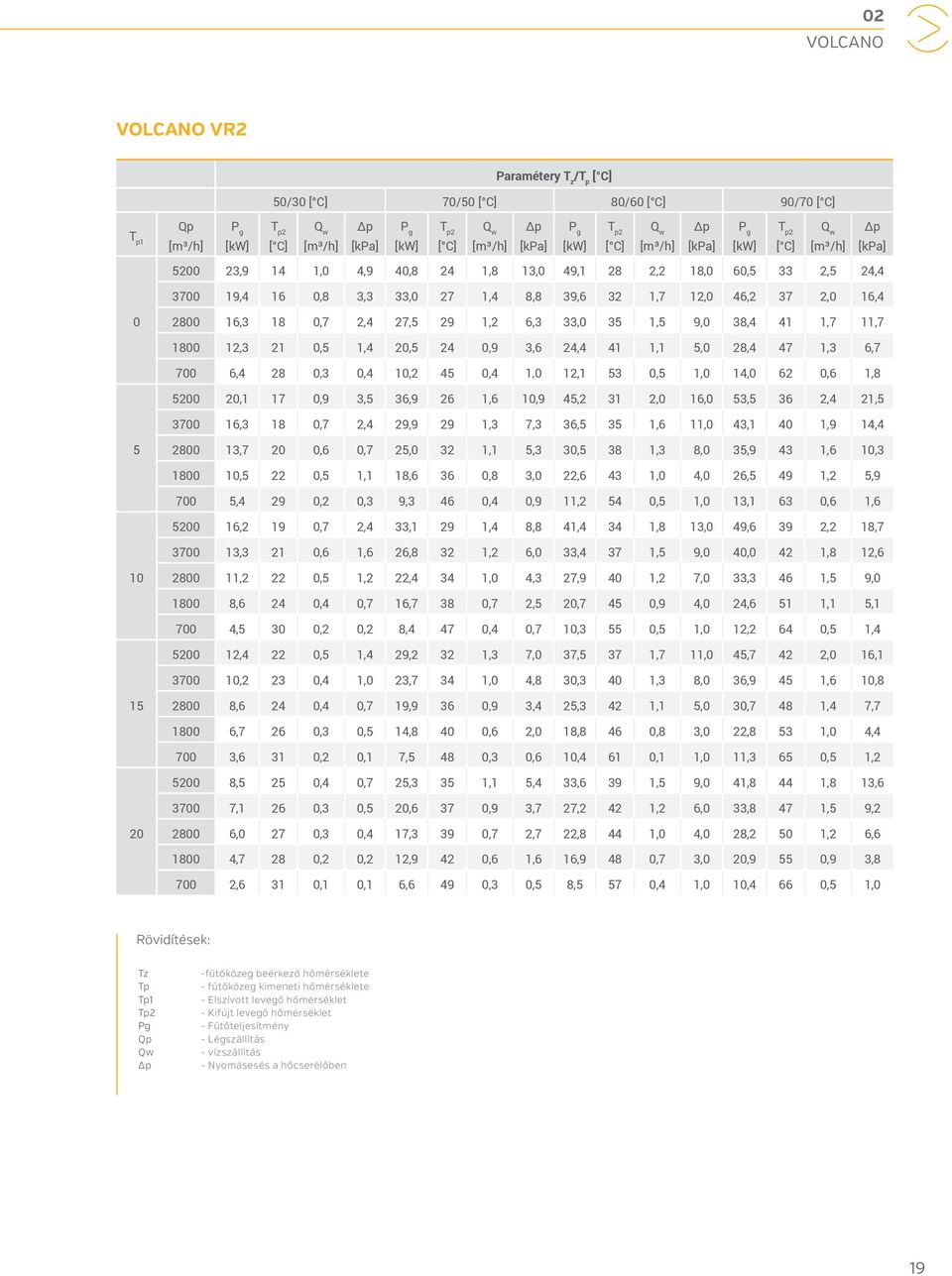

19 02 VR2 Paramétery T z /T p 50/30 70/50 80/60 90/70 T p1 Qp ,9 14 1,0 4,9 40,8 24 1,8 13,0 49,1 28 2,2 18,0 60,5 33 2,5 24, ,4 16 0,8 3,3 33,0 27 1,4 8,8 39,6 32 1,7 12,0 46,2 37 2,0 16, ,3 18 0,7 2,4 27,5 29 1,2 6,3 33,0 35 1,5 9,0 38,4 41 1,7 11, ,3 21 0,5 1,4 20,5 24 0,9 3,6 24,4 41 1,1 5,0 28,4 47 1,3 6, ,4 28 0,3 0,4 10,2 45 0,4 1,0 12,1 53 0,5 1,0 14,0 62 0,6 1, ,1 17 0,9 3,5 36,9 26 1,6 10,9 45,2 31 2,0 16,0 53,5 36 2,4 21, ,3 18 0,7 2,4 29,9 29 1,3 7,3 36,5 35 1,6 11,0 43,1 40 1,9 14, ,7 20 0,6 0,7 25,0 32 1,1 5,3 30,5 38 1,3 8,0 35,9 43 1,6 10, ,5 22 0,5 1,1 18,6 36 0,8 3,0 22,6 43 1,0 4,0 26,5 49 1,2 5, ,4 29 0,2 0,3 9,3 46 0,4 0,9 11,2 54 0,5 1,0 13,1 63 0,6 1, ,2 19 0,7 2,4 33,1 29 1,4 8,8 41,4 34 1,8 13,0 49,6 39 2,2 18, ,3 21 0,6 1,6 26,8 32 1,2 6,0 33,4 37 1,5 9,0 40,0 42 1,8 12, ,2 22 0,5 1,2 22,4 34 1,0 4,3 27,9 40 1,2 7,0 33,3 46 1,5 9, ,6 24 0,4 0,7 16,7 38 0,7 2,5 20,7 45 0,9 4,0 24,6 51 1,1 5, ,5 30 0,2 0,2 8,4 47 0,4 0,7 10,3 55 0,5 1,0 12,2 64 0,5 1, ,4 22 0,5 1,4 29,2 32 1,3 7,0 37,5 37 1,7 11,0 45,7 42 2,0 16, ,2 23 0,4 1,0 23,7 34 1,0 4,8 30,3 40 1,3 8,0 36,9 45 1,6 10, ,6 24 0,4 0,7 19,9 36 0,9 3,4 25,3 42 1,1 5,0 30,7 48 1,4 7, ,7 26 0,3 0,5 14,8 40 0,6 2,0 18,8 46 0,8 3,0 22,8 53 1,0 4, ,6 31 0,2 0,1 7,5 48 0,3 0,6 10,4 61 0,1 1,0 11,3 65 0,5 1, ,5 25 0,4 0,7 25,3 35 1,1 5,4 33,6 39 1,5 9,0 41,8 44 1,8 13, ,1 26 0,3 0,5 20,6 37 0,9 3,7 27,2 42 1,2 6,0 33,8 47 1,5 9, ,0 27 0,3 0,4 17,3 39 0,7 2,7 22,8 44 1,0 4,0 28,2 50 1,2 6, ,7 28 0,2 0,2 12,9 42 0,6 1,6 16,9 48 0,7 3,0 20,9 55 0,9 3, ,6 31 0,1 0,1 6,6 49 0,3 0,5 8,5 57 0,4 1,0 10,4 66 0,5 1,0 Rövidítések: Tz Tp Tp1 Tp2 Pg Qp Qw -fűtőközeg beérkező hőmérséklete - fűtőközeg kimeneti hőmérséklete - Elszívott levegő hőmérséklet - Kifújt levegő hőmérséklet - Fűtőteljesítmény - Légszállítás - vízszállítás - Nyomásesés a hőcserélőben 19

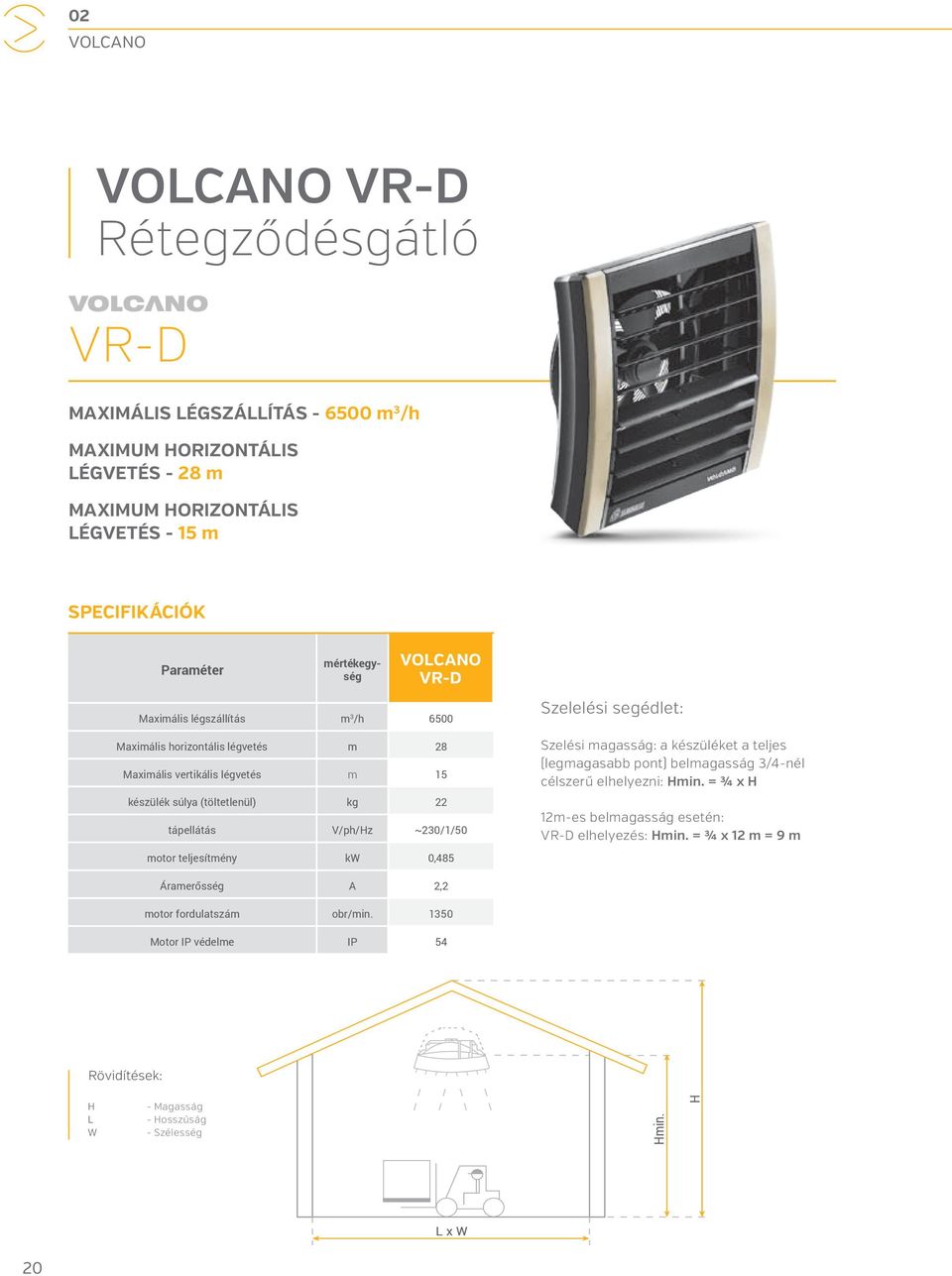

20 02 VR-D Rétegződésgátló VR-D MAXIMÁLIS LÉGSZÁLLÍTÁS m 3 /h MAXIMUM HORIZONTÁLIS LÉGVETÉS - 28 m MAXIMUM HORIZONTÁLIS LÉGVETÉS - 15 m SPECIFIKÁCIÓK Paraméter mértékegység VR-D Maximális légszállítás m 3 /h 6500 Maximális horizontális légvetés m 28 Maximális vertikális légvetés m 15 készülék súlya (töltetlenül) kg 22 tápellátás V/ph/Hz ~230/1/50 motor teljesítmény kw 0,485 Szelelési segédlet: Szelési magasság: a készüléket a teljes (legmagasabb pont) belmagasság 3/4-nél célszerű elhelyezni: Hmin. = ¾ x H 12m-es belmagasság esetén: VR-D elhelyezés: Hmin. = ¾ x 12 m = 9 m Áramerősség A 2,2 motor fordulatszám obr/min Motor IP védelme IP 54 Rövidítések: H L W - Magasság - Hosszúság - Szélesség Hmin. H L x W 20

21

22

23 03 Vezérlések

24 03 Vezérlések FORDULATSZÁM SZABÁLYZÓK Paraméter Model --- ARW0,6/1 ARW2,5/2 ARW3,0/2 ARW3,2/2 ARWE2,5 (0-10V) ARWE3,0 (0-10V) VTS cikkszám Tápellátás V/ph/Hz ~230/1/50 Áramerősség A 0,6 2,5 3,0 3,2 2,5 3,0 szabályzás módja --- manuális automatikus, jel 0-10V fokozatok száma be/ki kapcsoló --- igen nem Maximális környezeti hőmérséklet C 35 IP védelem IP 54 Együttes vezérlés Model --- ARW0,6/1 ARW2,5/2 ARW3,0/2 ARW3,2/2 ARWE2,5 (0-10V) ARWE3,0 (0-10V) VTS cikkszám V20 szt V25 szt V45 szt VR1 szt VR2 szt SZELEPEK ÉS SZELEPMOTOROK VEZÉRLÉSEK Paraméter BASIC: Szelepek és szelepmotorok Fordulatszám szabályzó ARW 3,0/ Termosztát TR Model --- VA-VEH202TA VTS cikkszám Tápellátás V/ph/Hz 230/1/50 VEZÉRLÉSEK teljesítmény W 1 csatlakozás " 3/4 vízátfolyás m³/h 4,5 nyitási/zárási idő min. 3/3 IP védelem IP 54 PRESTIGE: Szelepek és szelepmotorok Fordulatszám szabályzó ARW 3,0/ Programozható termosztát EH

25 03 Vezérlések VEZÉRLŐEGYSÉGEK Paraméter Model --- Sterownik HMI VR (0-10V) Termostat programowalny EH20.1 Termostat TR010 VTS cikkszám Tápellátás V/ph/Hz ~230/1/50 2 x baterie 1,5 AA --- üzemi feszültség V 230VAC/0-10VDC VAC áramerősség A 1A dla 230VAC 0,02A dla 0-10V 3 hőmérséklet szabályzás C 5 ~ 40 5 ~ ~ 30 működési mód --- manulany/automatyczny manualny manualny óra/hét programozás --- igen nem óra --- igen nem hőmérséklet érzékelés --- integrált hőérzékelő külső hőmérő használat szt. 1 vagy 4 nem teljesítmény VDC on/off IP védelem IP 30 Együttes vezérlés Model Vezérlőegységek HMI VR (0-10V) Programozható termosztát EH20.1 Termosztát TR010 VTS cikkszám ARW0,6/1; ARW2,5/2; ARW3,0/2; ARW3,2/2 nem igen ARWE2,5; ARWE3,0 igen nem Külső NTC hőérzékelő --- Room sensor to the HMI VR control unit resistance measuring element kω NTC 10K installation --- surface maximum signal cable length m 100m ambient work parameters C 0 40 temperature measurement range C IP proection IP 20 25

26

27 04 Tudásbázis

28 04 Tudásbázis FAQ ESZKÖZÖK 1. HOGYAN VÁLASSZUK KI A MEGFELELŐ CSŐMÉRETET, HA TÖBB FŰTŐEGYSÉGÜNK VAN? A fő cső keresztmetszetét úgy szükséges megválasztani, hogy a fűtőközeg áramlása ne érje el a 2,5m/s -ot. Minimum olyan csőkeresztmetszet használatát javasoljuk, ahány és amilyen készülékek vannak a fűtési körön, az alábbi táblázatok szerint: Készülékek száma V45* Fűtőközeg áramlás Csőcsatlakozás mérete [ ] 1 2,0 ¾ 2 4, ,0 1 ¼ 4 8,0 1 ¼ 5 10,0 1 ½ 6 11,9 1 ½ 7 13, , , ,9 2 *Készülékek azonos csőre kötve Készülékek száma V20* Fűtőközeg áramlás Csőcsatlakozás mérete [ ] Készülékek száma VR1* Fűtőközeg áramlás Csőcsatlakozás mérete [ ] 1 0,9 ½ 2 1,8 ¾ 3 2,7 ¾ 4 3, , ,4 1 ¼ 7 6,3 1 ¼ 8 7,2 1 ¼ 9 8,1 1 ¼ 10 9,0 1 ½ *Készülékek azonos csőre kötve 1 1,5 ¾ 2 3 ¾ 3 4, ¼ 5 7,5 1 ¼ ¼ 7 10,5 1 ¼ ¼ 9 13, *Készülékek azonos csőre kötve Készülékek száma V25* Fűtőközeg áramlás Csőcsatlakozás mérete [ ] Készülékek száma VR2* Fűtőközeg áramlás Csőcsatlakozás mérete [ ] 1 1,1 ¾ 2 2,3 ¾ 3 3, , ,7 1 ¼ 6 6,8 1 ¼ 7 7,9 1 ¼ 8 9,0 1 ¼ 9 10,2 1 ½ 10 11,3 1 ½ *Készülékek azonos csőre kötve 1 2,5 ¾ ,5 1 ¼ ½ 5 12,5 1 ½ , ,5 2 ½ ½ *Készülékek azonos csőre kötve 28

29 04 Tudásbázis 2. HOGYAN KAPCSOLJAM A -T A TERMOSZTÁTHOZ, HOGY A VENTILÁTOR LEÁLLÍTÁSAKOR A SZELEP IS ELZÁRJON? A technikai dokumentációban található diagramoknál minden kötési módra talál megoldást. Egyetlen fűtőegység csatlakoztatása esetén a termosztát sorosan beköthető a fázisra a főkapcsoló/biztosíték után. Ez esetben fontos, hogy a termosztát maximális kapacitása nem lehet alacsonyabb, mint 10 (3) A. Túl alacsony kapacitás esetén, vagy, ha több fűtőegységet kívánunk működtetni a termosztátról, relé használata szükséges, melyet a termosztát 230V AC feszültsége táplál és amely terhelése a kívánt fűtőegységek számától függ. 3. BEKÖTHETEM AZ ELŐREMENŐ VÍZÁGAT A FÖLSŐ CSATLAKOZÓBA A FŰTŐEGYSÉGEN? alján (általában az illesztési pontnál) a kondenzvíz lecsepeghessen. Ezen kívül magas motor fordulatszámon a kivált vízcseppeket befújhatja a légtérbe a ventilátor, ezért hűtés esetén nem javasoljuk közepes állásnál nagyobb fordulatszám használatát. Hűtés esetén különösen fontos a hűtési felület, így a dupla soros hőcserélős termoventilátorokat javasoljuk (V20, VR2, V45). Nem alkalmazható hűtésre vízszintesen (pl. plafon) szerelt termoventilátor. 6. LEHETSÉGES A V20/VR1/VR2/ V25/V45 TERMOVENTILÁTOROKAT HŐSZIVATTYÚRÓL MŰKÖDTETNI? Természetesen tudnak készülékeink hőszivattyúról üzemelni. Mivel a hőszivattyú alacsonyabb fűtőközeg-hőmérséklettel működik, a nagyobb hatásfok érdekéban javasoljuk dupla soros hőcserélős készülékek használatát (V20,VR2,V45) Igen, ilyen esetben hagyjon megfelelő távolságnyi helyet a szelep számára, melyet javaslunk a visszatérő ágra helyezni. Valamint, ha a hőcserélő a felső csatlakózóról kapja az előremenő vízágat, nem fog olyan hatékonyan működni a nagyobb nyomásesés miatt. 4. LEHETSÉGES A VR1/VR2/V20/ V25/V45 TERMOVENTILÁTOROKBA FAGYÁLLÓT TÖLTENI? Természetesen lehet, a legsűrűbben víz és glikol keveréket szoktak alkalmazni. Vegye figyelembe, hogy a termoventilátor csatlakozói, illetve a rendszerben levő szelepek és pumpák (gyártótól függően), csak bizonyos mértékig állnak ellen magas glikol sűrűségnek. Glikol tartalom maximum 50% 5. KÉPESEK A TERMOVENTILÁTOROK LÉGHŰTÉSRE? Természetesen igen, a fűtés példáját követve, hideg közeggel lehetséges hűteni a levegőt a termoventilátorral. Azonban a kondenzvízelvezetés nem megoldott a készülékben, így csepegtetőtálcára lesz szükség, hogy a hőcserélő 29

30 04 Tudásbázis FAQ VEZÉRLÉSEK 1. MELYEK A LEGFONTOSABB FUNK- CIÓI A HMI VR VEZÉRLŐNEK? A HMI VR vezérlő legfontosabb funkciója az automatikus működésű fűtési mód. A vezérlő képes hűtési módban is üzemelni (légkeringetés nyáron). A HMI VR vezérlő automatikusan választja ki a termoventilátorok fordulatszámát, hogy a kívánt hőmérsékletet a leghatékonyabban érhessék el. 0-10V közötti skálán 5 fokozatban állítja a ventilátorokat, melyet az elérni kívánt és aktuális hőmérsékleti adatokból kalkulál. ję po protokole MODBUS RTU. 2. SZÜKSÉGES KÜLSŐ HŐÉRZÉ- KELŐ HASZNÁLATA A HMI VR VEZÉRLŐHÖZ? Amennyiben a fűteni helyiség megegyezik a vezérlő helyiségével, úgy nagy valószínűség szerint nincs szükség külső hőérzékelőre. Amennyiben viszont máshol, más magasságban, más helyiségben vagy más hőmérsékleti adottságokkal rendelkező helyen a vezérlő, mint a fűteni kívánt helység úgy külső NTC érzékelő használata javasolt. Amennyiben nagy területet kíván fűteni a HMI VR vezérlővel, ahol eltérőek lehetnek a fűtési adottságok, úgy 4db NTC külső hőérzékelő együttes használatát javasoljuk. Helyezze el az NTC érzékelőket a helyiség 4 tetszőleges pontján és a vezérlő ezek átlagából fogja kalkulálni a hőmérsékelet. 3. HOGYAN LÉPHETEK BE A HMI VR VEZÉRLŐ FŐMENÜJÉBE? A főmenübe lépéshez szükség van a készülék kikapcsolásához. Kikapcsolt üzemmódban egyszerre nyomja meg az M és + gombokat, 5 másodpercig. Így léphet be a fő programozási menübe, amit a következő pontban részletezünk. 4. HOGYAN PROGRAMOZHATOM (ÉS MELYIK) NAPTÁRAT A HMI VR VEZÉRLŐBEN? A naptárat 5 napos formátumban programozhatja, ahol az első nap a hétfő, melyet a készülék minden munkanapra érvényesít. Külön a munkanapok nem programozhatóak. A szombat és a vasárnap külön állítható. Mindkét esetben naponta 2 fűtési ciklus adható meg. A vezérlő órákban programozható. A hűtési és fűtési mód külön állítható. A P gomb megnyomásával folyamatos működésre áll át a vezérlő (a programozott beállítások megmaradnak, csak inaktívak lesznek). A P gomb következő megnyomásával az előző fűtési beállításra áll át a hét minden napjára. A HMI VR vezérlő menürendszere 1. Hőérzékelő szenzor kalibrálás kalibrálás +/-8 C 3. Fűtés, hűtés, fűtés/hűtés beállítás 4. Maximum hőmérséklet 5~50 C 5. Minimum hőmérséklet 5~50 C 6. Hőmérséklet a kijelzzőn 7. A kimeneti jel manuális növelése (+0V - alapértelmezett) 9. Beállítások mentése 10. Második hőmérséklet megadása, a fűtési periódus után (fagyvédelem/ gazdaságos működés) 11. Működés kiválasztás a fűtési periódus után (fagyvédelem / gazdaságos funkció) ROOM SET 0, +1V, +2V, +3V, +4V 1: igen 0:nem 2~22 C 0 nincs működés, vagy fagyvédalem 1 fagyvédelem, szelep vezérlése 2-22 C 2 gazdaságos működési mód, 2-22 C szelepvezérlés és ventilátor működés 12. Percbeállítás 0~ Órabeállítás 0~ Nap kiválasztás 1~7 15. RS485 cím 1~ Szoftver verzió 100E 30

31 04 Tudásbázis 5. MILYEN TÁPELLÁTÁSRA VAN SZÜKSÉGE A HMI VR VEZÉRLŐNEK? A vezérlő egy fázisú, 1~230V +/-10% /50Hz tápellátsra van szüksége. 6. HOGYAN LÉPHETEK BE A PROGRAMOZÁS MENÜBE A HMI VR VEZÉRLŐN? Nyomja le a P gombot 3 másodpercig 7. HÁNY KÉSZÜLÉKET TUD A HMI VR VEZÉRLŐ VEZÉRLENI? A vezérlő ARWE2.5 és ARWE3.0 fordulatszám szabályzókkal működik, melyekből 8db-ot tud egy vezérlő egyidejűleg működtetni. Egyetlen fordulatszám szabályzó 3db V20-as temoventilátort, minden más típusból 1db-ot tud működtetni. Így összesen (3x8) 24db V20-as, vagy 8db más termoventilátort tud egy vezérlőről működtetni. 10. VAN A HMI VR VEZÉRLŐNEK FAGYVÉDELMI FUNKCIÓJA, VAGY LEHET A FŰTÉSI PERIÓDUSON KÍVÜLI VEZÉRLÉST BEÁLLÍTANI? Természetesen igen, mindkét opcióra lehetőség van C között állítható a fagyvédelmi és a gazdaságos működés is, szelepvezérléssel, ventilátorvezérléssel egyaránt. A FAQ 6-os menüpontjában találja a beállítási lehetőségeket. 11. ELÉRHETŐ A HMI VR VEZÉRLŐN A BMS (ÉPÜLETFELÜGYELET) FUNKCIÓ? Természetesen igen, az RS485 interfészen keresztül kommunikál MODBUS RTU protokollal. 8. LEHETSÉGES MANUÁLISAN MŰKÖDTETNI A HMI VR VEZÉRLŐT? Természetesen igen, az automata üzemmódból könnyen kiléphet és más, manuális vezérlést alkalmazhat. Ekkor 3 állásban tudja a ventilátorokat működtetni: 30%, 60%, 100%. Az M gomb menymásával visszetérhet az automatikus módba. 9. NAGY TEREK ESETÉN VAN LEHETŐSÉG A KIMENETI FESZÜLTSÉGET NÖVELNI A HATÉKO- NYABB MŰKÖDÉS ÉRDEKÉBEN? Természetesen igen, a menüben 0-4V plusz feszültség adható meg. 150m 2 -nél nagyobb terek esetében szokás alkalmazni ezt: a, m 2 : +1V b, m 2 : +2V c, m 2 : +3V d, 600m2-nél nagyobb tér esetében +4V adható meg. Az alapértelmezett beállításhoz +0V-t szükséges megadni. 31
