GYORSGŐZFEJLESZTŐ ÉS KÖRNYEZETE

Átírás

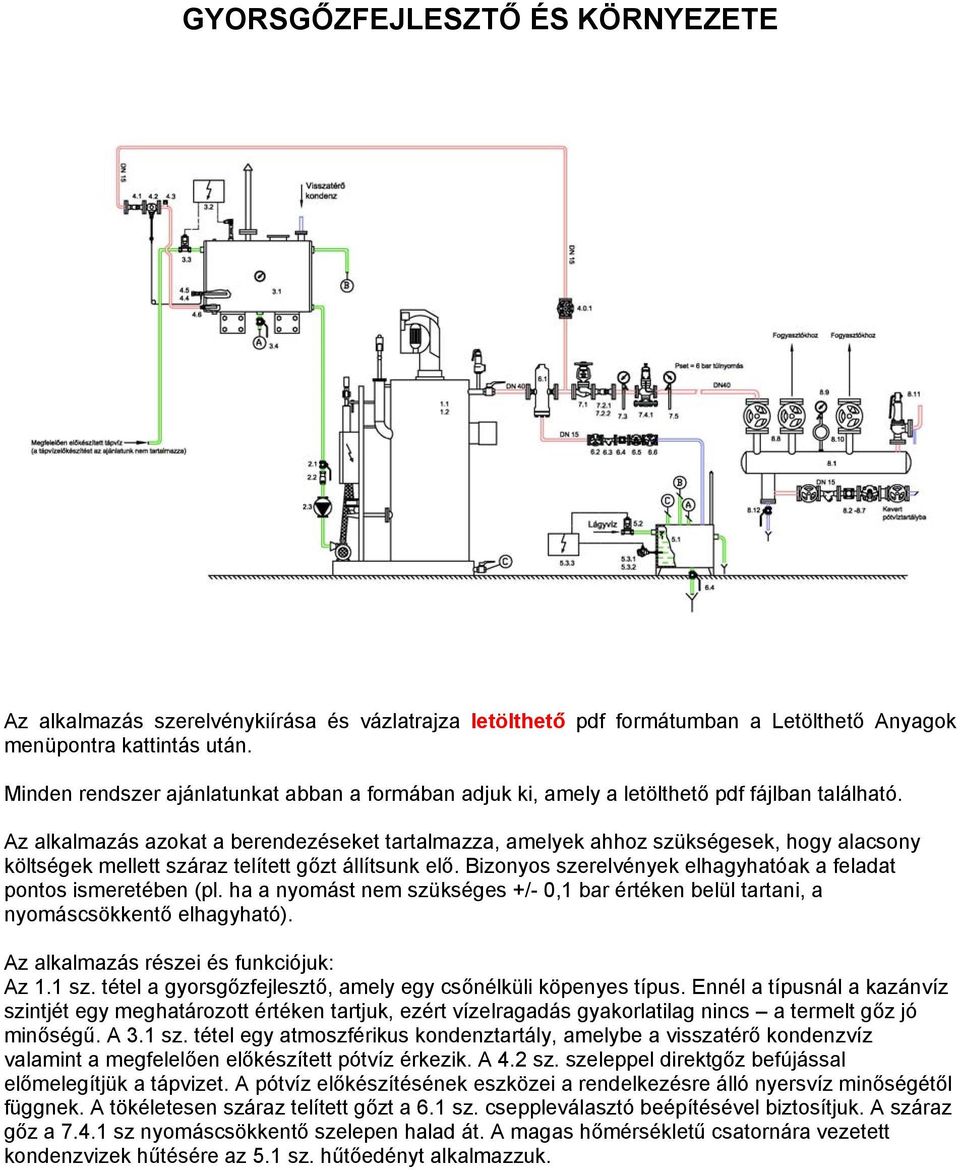

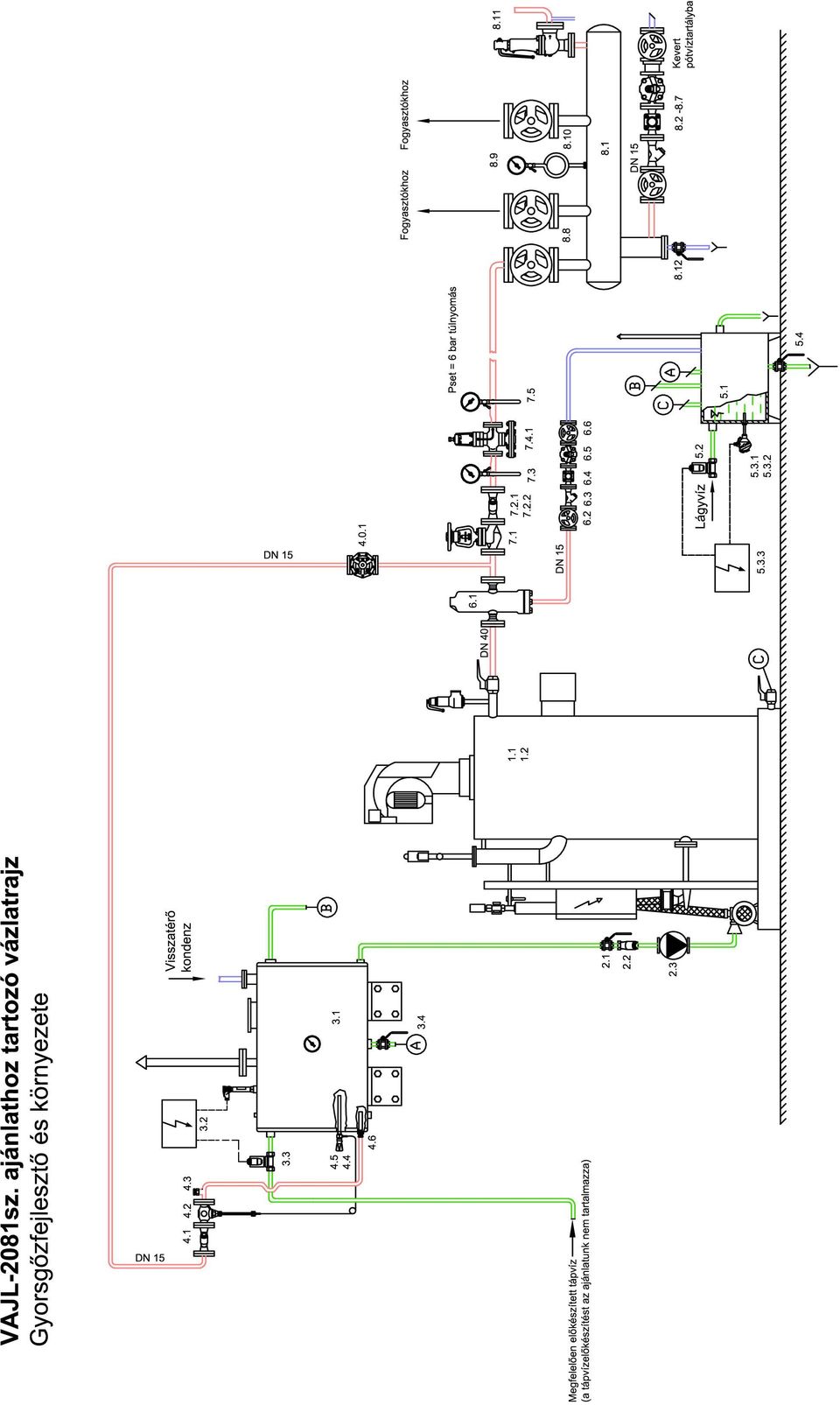

1 GYORSGŐZFEJLESZTŐ ÉS KÖRNYEZETE Az alkalmazás szerelvénykiírása és vázlatrajza letölthető pdf formátumban a Letölthető Anyagok menüpontra kattintás után. Minden rendszer ajánlatunkat abban a formában adjuk ki, amely a letölthető pdf fájlban található. Az alkalmazás azokat a berendezéseket tartalmazza, amelyek ahhoz szükségesek, hogy alacsony költségek mellett száraz telített gőzt állítsunk elő. Bizonyos szerelvények elhagyhatóak a feladat pontos ismeretében (pl. ha a nyomást nem szükséges +/- 0, bar értéken belül tartani, a nyomáscsökkentő elhagyható). Az alkalmazás részei és funkciójuk: Az. sz. tétel a gyorsgőzfejlesztő, amely egy csőnélküli köpenyes típus. Ennél a típusnál a kazánvíz szintjét egy meghatározott értéken tartjuk, ezért vízelragadás gyakorlatilag nincs a termelt gőz jó minőségű. A 3. sz. tétel egy atmoszférikus kondenztartály, amelybe a visszatérő kondenzvíz valamint a megfelelően előkészített pótvíz érkezik. A 4.2 sz. szeleppel direktgőz befújással előmelegítjük a tápvizet. A pótvíz előkészítésének eszközei a rendelkezésre álló nyersvíz minőségétől függnek. A tökéletesen száraz telített gőzt a 6. sz. cseppleválasztó beépítésével biztosítjuk. A száraz gőz a 7.4. sz nyomáscsökkentő szelepen halad át. A magas hőmérsékletű csatornára vezetett kondenzvizek hűtésére az 5. sz. hűtőedényt alkalmazzuk.

2

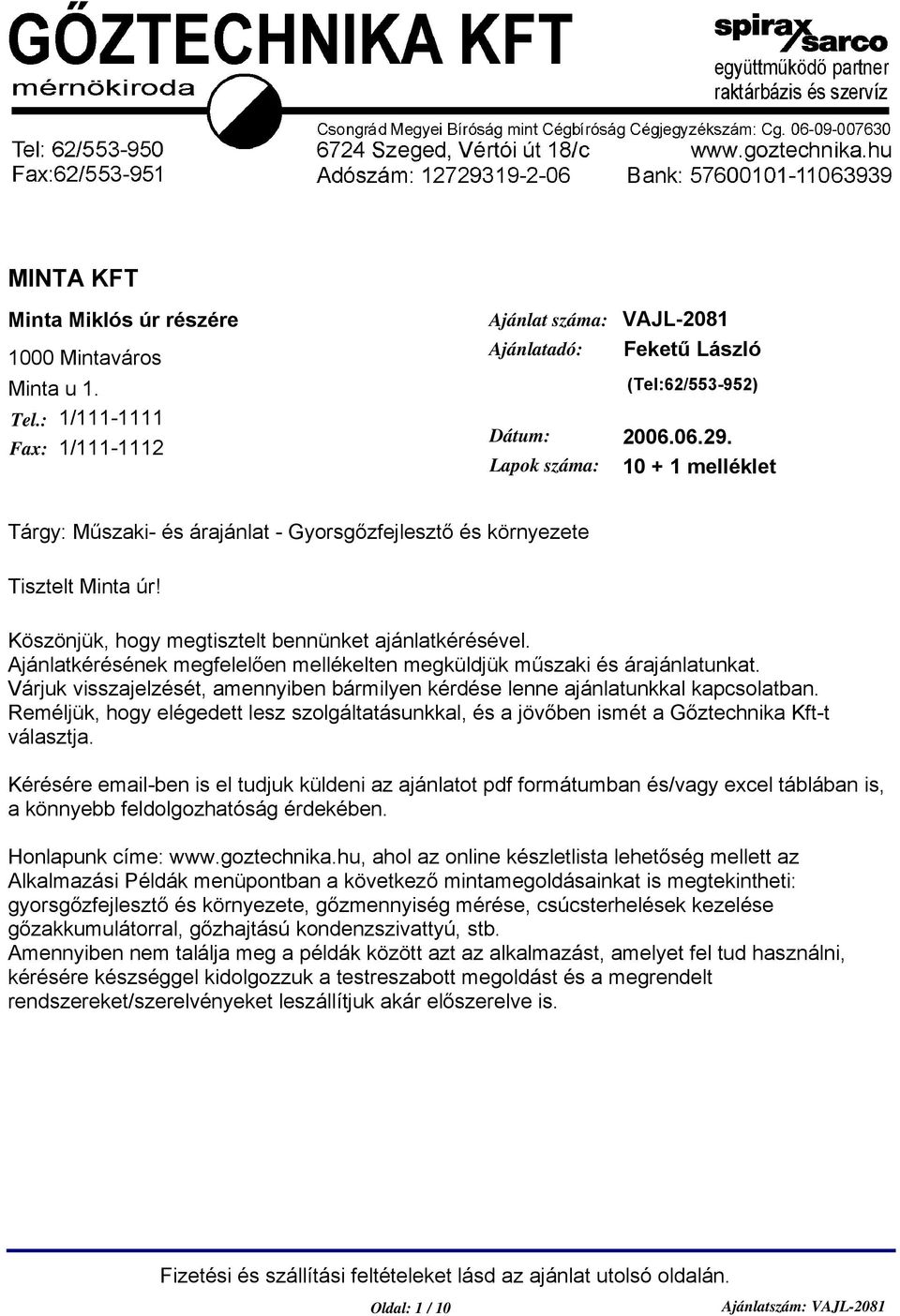

3 MINTA KFT Minta Miklós úr részére 000 Mintaváros Minta u. Tel.: /- Fax: /-2 Ajánlat száma: VAJL-208 Ajánlatadó: Feketű László (Tel:62/ ) Dátum: Lapok száma: 0 + melléklet Tárgy: Műszaki- és árajánlat - Gyorsgőzfejlesztő és környezete Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelően mellékelten megküldjük műszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövőben ismét a Gőztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Honlapunk címe: ahol az online készletlista lehetőség mellett az Alkalmazási Példák menüpontban a következő mintamegoldásainkat is megtekintheti: gyorsgőzfejlesztő és környezete, gőzmennyiség mérése, csúcsterhelések kezelése gőzakkumulátorral, gőzhajtású kondenzszivattyú, stb. Amennyiben nem találja meg a példák között azt az alkalmazást, amelyet fel tud használni, kérésére készséggel kidolgozzuk a testreszabott megoldást és a megrendelt rendszereket/szerelvényeket leszállítjuk akár előszerelve is. Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: / 0 Ajánlatszám: VAJL-208

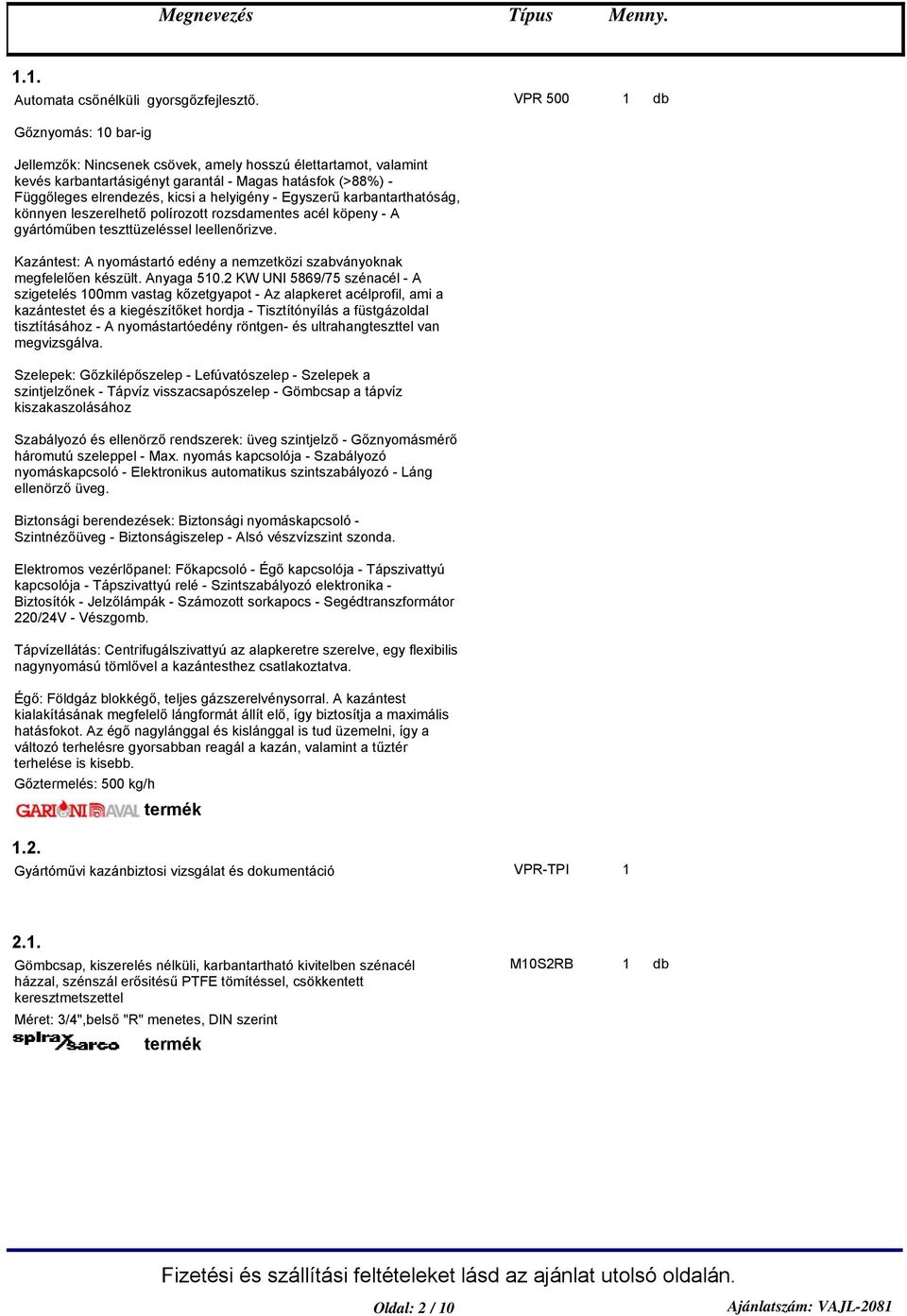

4 Megnevezés Típus Menny... Automata csőnélküli gyorsgőzfejlesztő. VPR 500 Gőznyomás: 0 bar-ig Jellemzők: Nincsenek csövek, amely hosszú élettartamot, valamint kevés karbantartásigényt garantál - Magas hatásfok (>88%) - Függőleges elrendezés, kicsi a helyigény - Egyszerű karbantarthatóság, könnyen leszerelhető polírozott rozsdamentes acél köpeny - A gyártóműben teszttüzeléssel leellenőrizve. Kazántest: A nyomástartó edény a nemzetközi szabványoknak megfelelően készült. Anyaga 50.2 KW UNI 5869/75 szénacél - A szigetelés 00mm vastag kőzetgyapot - Az alapkeret acélprofil, ami a kazántestet és a kiegészítőket hordja - Tisztítónyílás a füstgázoldal tisztításához - A nyomástartóedény röntgen- és ultrahangteszttel van megvizsgálva. Szelepek: Gőzkilépőszelep - Lefúvatószelep - Szelepek a szintjelzőnek - Tápvíz visszacsapószelep - Gömbcsap a tápvíz kiszakaszolásához Szabályozó és ellenörző rendszerek: üveg szintjelző - Gőznyomásmérő háromutú szeleppel - Max. nyomás kapcsolója - Szabályozó nyomáskapcsoló - Elektronikus automatikus szintszabályozó - Láng ellenörző üveg. Biztonsági berendezések: Biztonsági nyomáskapcsoló - Szintnézőüveg - Biztonságiszelep - Alsó vészvízszint szonda. Elektromos vezérlőpanel: Főkapcsoló - Égő kapcsolója - Tápszivattyú kapcsolója - Tápszivattyú relé - Szintszabályozó elektronika - Biztosítók - Jelzőlámpák - Számozott sorkapocs - Segédtranszformátor 220/24V - Vészgomb. Tápvízellátás: Centrifugálszivattyú az alapkeretre szerelve, egy flexibilis nagynyomású tömlővel a kazántesthez csatlakoztatva. Égő: Földgáz blokkégő, teljes gázszerelvénysorral. A kazántest kialakításának megfelelő lángformát állít elő, így biztosítja a maximális hatásfokot. Az égő nagylánggal és kislánggal is tud üzemelni, így a változó terhelésre gyorsabban reagál a kazán, valamint a tűztér terhelése is kisebb. Gőztermelés: 500 kg/h.2. Gyártóművi kazánbiztosi vizsgálat és dokumentáció VPR-TPI 2.. Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál erősitésű PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: 3/4",belső "R" menetes, DIN szerint Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 2 / 0 Ajánlatszám: VAJL-208

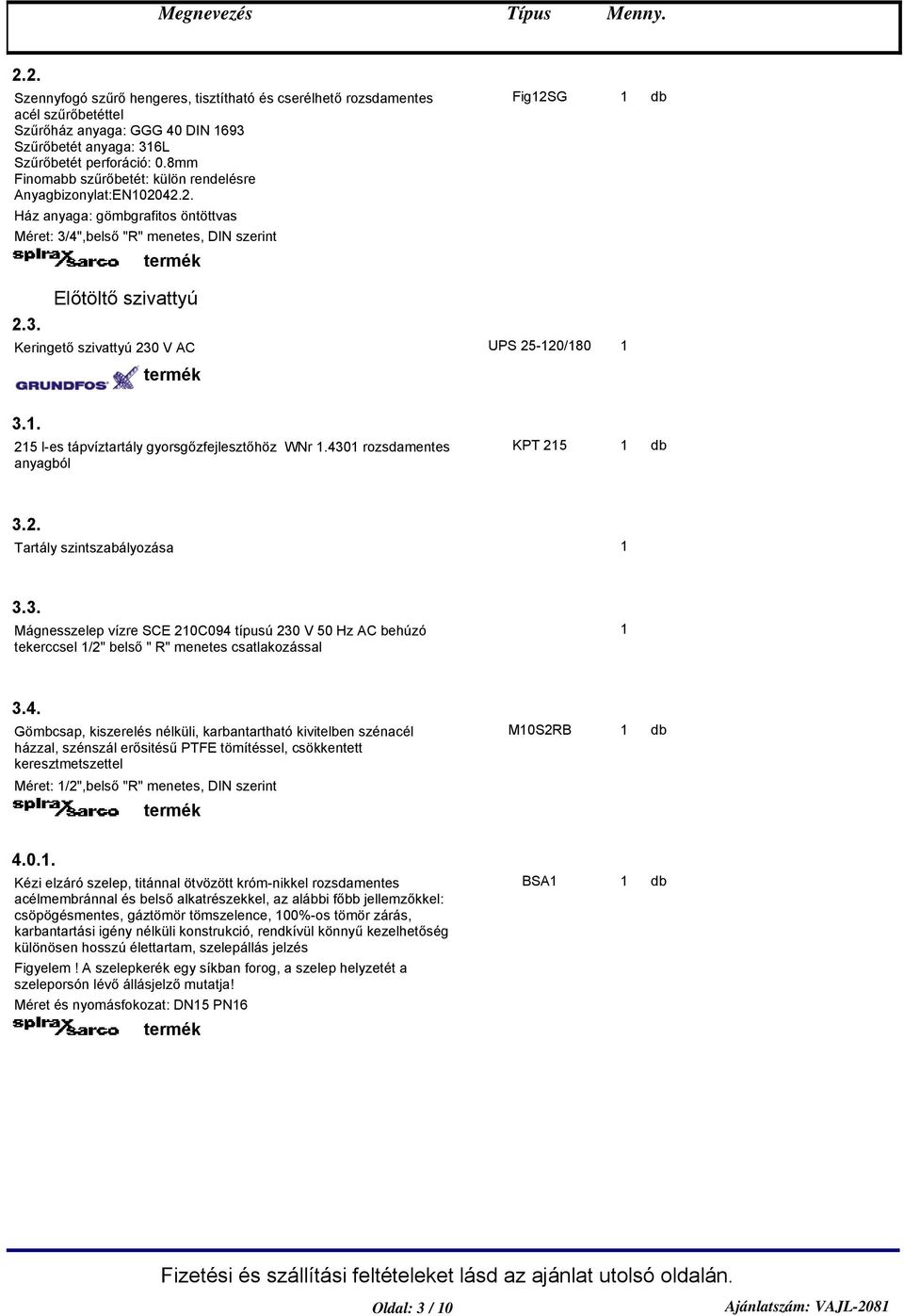

5 Megnevezés Típus Menny Szennyfogó szűrő hengeres, tisztítható és cserélhető rozsdamentes acél szűrőbetéttel Szűrőház anyaga: GGG 40 DIN 693 Szűrőbetét anyaga: 36L Szűrőbetét perforáció: 0.8mm Finomabb szűrőbetét: külön rendelésre Anyagbizonylat:EN Fig2SG Ház anyaga: gömbgrafitos öntöttvas Méret: 3/4",belső "R" menetes, DIN szerint Előtöltő szivattyú 2.3. Keringető szivattyú 230 V AC UPS 25-20/ l-es tápvíztartály gyorsgőzfejlesztőhöz WNr.430 rozsdamentes anyagból KPT Tartály szintszabályozása 3.3. Mágnesszelep vízre SCE 20C094 típusú 230 V 50 Hz AC behúzó tekerccsel /2" belső " R" menetes csatlakozással 3.4. Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál erősitésű PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: /2",belső "R" menetes, DIN szerint Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN5 PN6 Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 3 / 0 Ajánlatszám: VAJL-208

6 Megnevezés Típus Menny. 4.. Tápvíztartály folyamatos hőmérsékletszabályozása: ezzel a megoldással elkerülhetők azok a ütésszerű igénybevételek, amelyeket pl. egy mágnesszeleppel beadott fűtőgőz okozhat Szennyfogó szűrő hengeres, tisztítható és cserélhető rozsdamentes acél szűrőbetéttel Szűrőház anyaga: GG 20 DIN 69 Szűrőbetét anyaga: ASTM A240 36L Szűrőbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szűrőbetét: külön rendelésre Anyagbizonylat:EN Méret és nyomásfokozat: DN5 PN6 Fig Átmeneti szabályzó szelep fűtési feladatokra, rozsdamentes acél szelep és szelepülék egységgel Ház anyaga: öntöttvas GG20 DIN69 szerint BMF6 Ház anyaga: öntöttvas, kvs(m3/h)=.65 Méret és nyomásfokozat: DN5 PN Automatikus vákuumtörő gőzre VB4 Ház anyaga: CU ZN 39 PB2, sárgaréz ötvözet. Méret: /2",belső "R" menetes, DIN szerint 4.4. Segédenergia nélkül működő hőmérsékletszabályzó (A kapillárcső hossza 2m-ként növelhető és a szabályozott hőmérséklet tartománya is változtatható) SA2 2/ 2m Szab.tartomány:2 ( C) 2m kapilláris csővel 4.5. Rozsdamentes acél védőcső az SA tip. hőmérsékletérzékelő beépítéséhez SA POCKET (SS) SA2,29 típusokhoz 4.6. Gőzinjektor belső menetes csatlakozással IN 5 Méret: /2'', BSP FEMALE 5.. Opció: hűtőedény az elfolyó vizek hőmérsékletének lecsökkentésére. Hűtőedény 80 l Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 4 / 0 Ajánlatszám: VAJL-208

7 Megnevezés Típus Menny Mágnesszelep vízre SCE 20C094 típusú 230 V 50 Hz AC behúzó tekerccsel /2" belső " R" menetes csatlakozással Analóg hőmérséklet szabályozó 220/240 VAC E5C2-R20P-D Pt00 becsavarható, ( C), benyúlás l = 60 mm, ötvözöttacél védőcsőben, csatlakozás M33x2 mm TEP Hűtőedény szabályozásához kábelezés és műszerezés HE Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál erősitésű PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: /2",belső "R" menetes, DIN szerint Gőzelőkészítés 6.. Terelő és ütköző lapos cseppleválasztó szénacélból, gőz, sűrített levegő és gázok szárítására Anyag: GS C25N DIN 7245 S5 Méret és nyomásfokozat: DN40 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN5 PN Szennyfogó szűrő hengeres, tisztítható és cserélhető rozsdamentes acél szűrőbetéttel Szűrőház anyaga: GG 20 DIN 69 Szűrőbetét anyaga: ASTM A240 36L Szűrőbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szűrőbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN6 Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 5 / 0 Ajánlatszám: VAJL-208

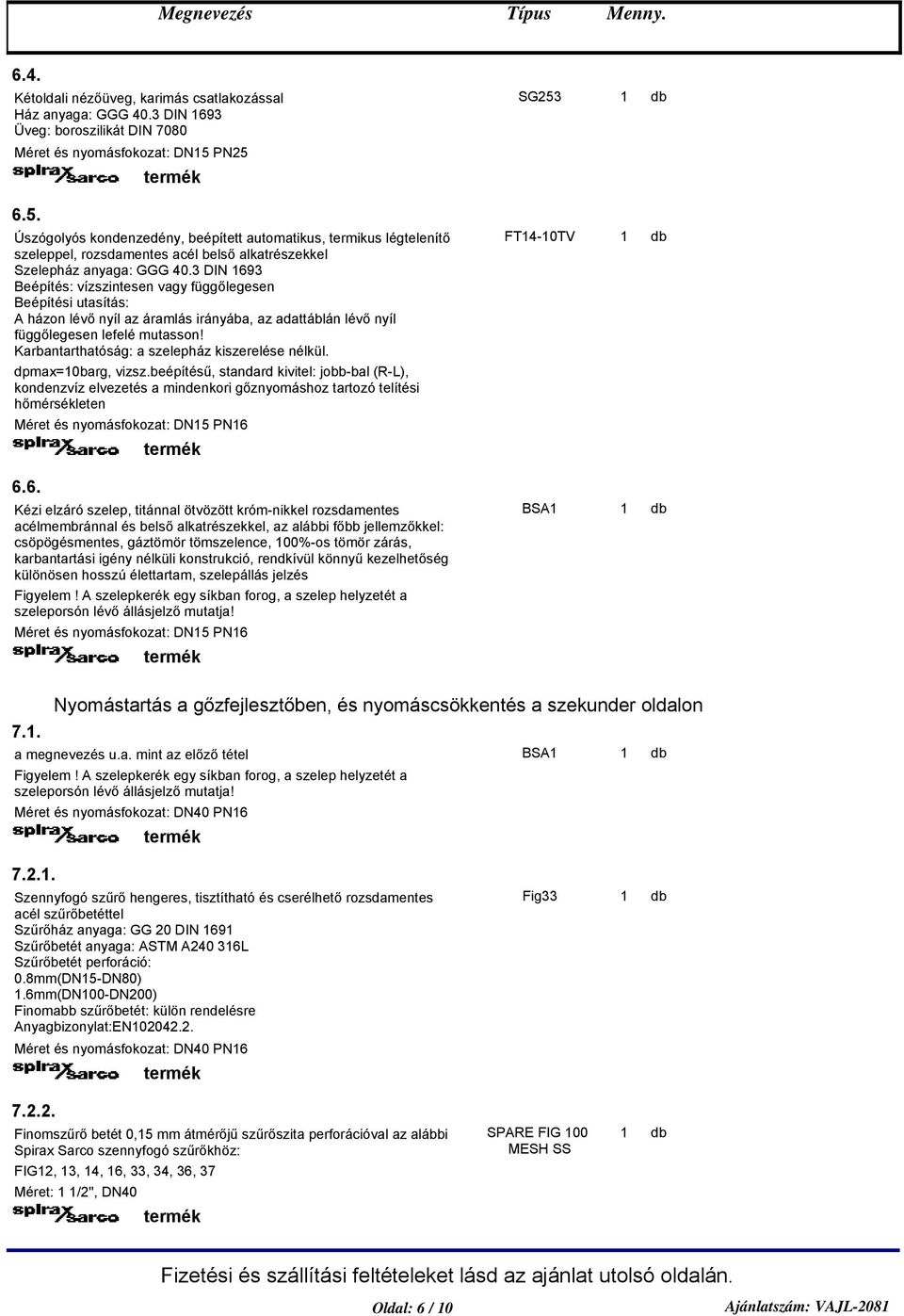

8 Megnevezés Típus Menny Kétoldali nézőüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN Úszógolyós kondenzedény, beépített automatikus, termikus légtelenítő szeleppel, rozsdamentes acél belső alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függőlegesen Beépítési utasítás: A házon lévő nyíl az áramlás irányába, az adattáblán lévő nyíl függőlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-0TV dpmax=0barg, vizsz.beépítésű, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gőznyomáshoz tartozó telítési hőmérsékleten Méret és nyomásfokozat: DN5 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN5 PN6 Nyomástartás a gőzfejlesztőben, és nyomáscsökkentés a szekunder oldalon 7.. a megnevezés u.a. mint az előző tétel BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN40 PN Szennyfogó szűrő hengeres, tisztítható és cserélhető rozsdamentes acél szűrőbetéttel Szűrőház anyaga: GG 20 DIN 69 Szűrőbetét anyaga: ASTM A240 36L Szűrőbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szűrőbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN40 PN Finomszűrő betét 0,5 mm átmérőjű szűrőszita perforációval az alábbi Spirax Sarco szennyfogó szűrőkhöz: SPARE FIG 00 MESH SS FIG2, 3, 4, 6, 33, 34, 36, 37 Méret: /2'', DN40 Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 6 / 0 Ajánlatszám: VAJL-208

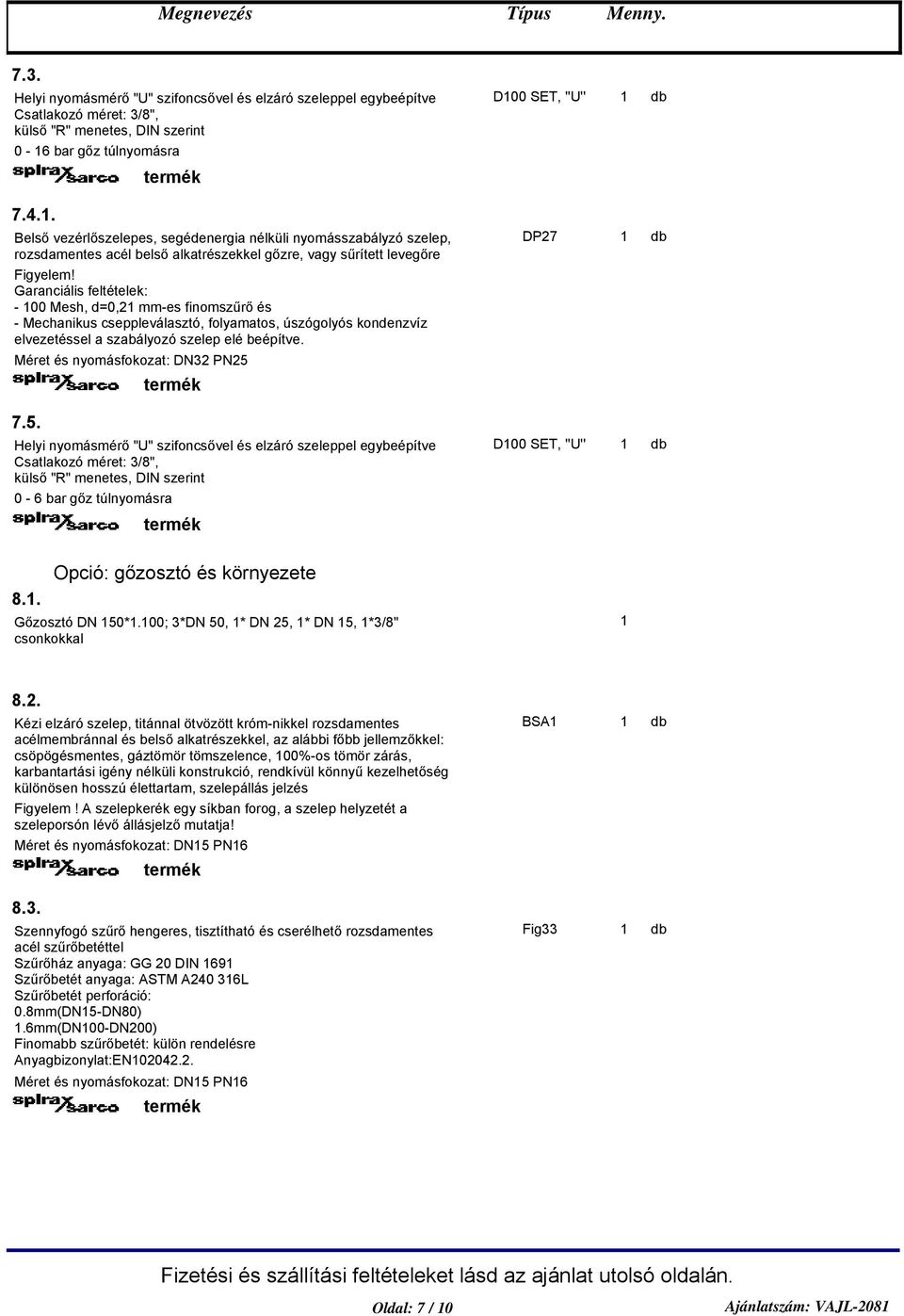

9 Megnevezés Típus Menny Helyi nyomásmérő "U" szifoncsővel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", külső "R" menetes, DIN szerint D00 SET, ''U'' 0-6 bar gőz túlnyomásra Belső vezérlőszelepes, segédenergia nélküli nyomásszabályzó szelep, rozsdamentes acél belső alkatrészekkel gőzre, vagy sűrített levegőre DP27 Figyelem! Garanciális feltételek: - 00 Mesh, d=0,2 mm-es finomszűrő és - Mechanikus cseppleválasztó, folyamatos, úszógolyós kondenzvíz elvezetéssel a szabályozó szelep elé beépítve. Méret és nyomásfokozat: DN32 PN Helyi nyomásmérő "U" szifoncsővel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", külső "R" menetes, DIN szerint D00 SET, ''U'' 0-6 bar gőz túlnyomásra Opció: gőzosztó és környezete 8.. Gőzosztó DN 50*.00; 3*DN 50, * DN 25, * DN 5, *3/8" csonkokkal 8.2. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN5 PN Szennyfogó szűrő hengeres, tisztítható és cserélhető rozsdamentes acél szűrőbetéttel Szűrőház anyaga: GG 20 DIN 69 Szűrőbetét anyaga: ASTM A240 36L Szűrőbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szűrőbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN6 Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 7 / 0 Ajánlatszám: VAJL-208

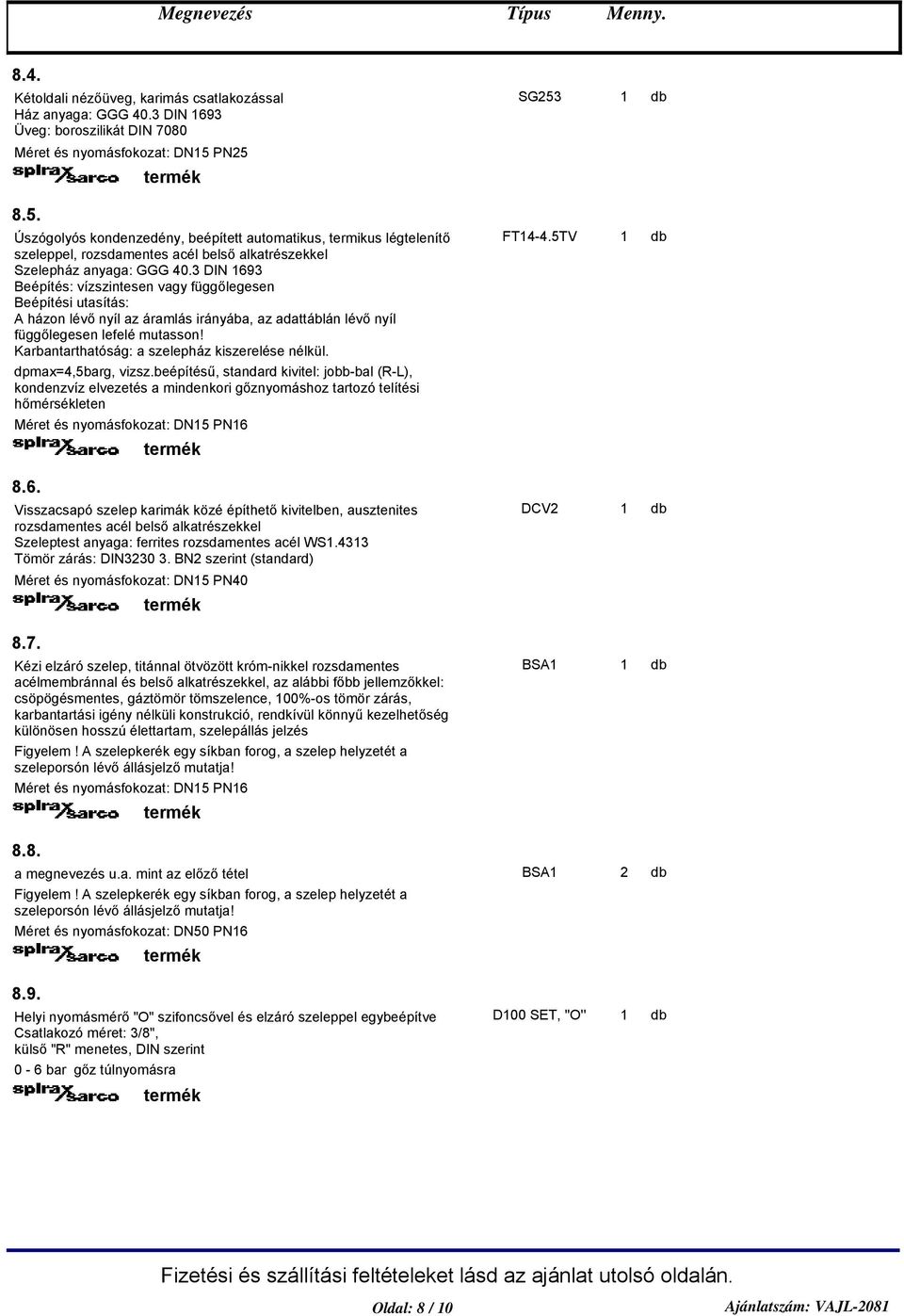

10 Megnevezés Típus Menny Kétoldali nézőüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN Úszógolyós kondenzedény, beépített automatikus, termikus légtelenítő szeleppel, rozsdamentes acél belső alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függőlegesen Beépítési utasítás: A házon lévő nyíl az áramlás irányába, az adattáblán lévő nyíl függőlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-4.5TV dpmax=4,5barg, vizsz.beépítésű, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gőznyomáshoz tartozó telítési hőmérsékleten Méret és nyomásfokozat: DN5 PN Visszacsapó szelep karimák közé építhető kivitelben, ausztenites rozsdamentes acél belső alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN5 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN5 PN a megnevezés u.a. mint az előző tétel BSA 2 Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN50 PN Helyi nyomásmérő "O" szifoncsővel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", külső "R" menetes, DIN szerint D00 SET, ''O'' 0-6 bar gőz túlnyomásra Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 8 / 0 Ajánlatszám: VAJL-208

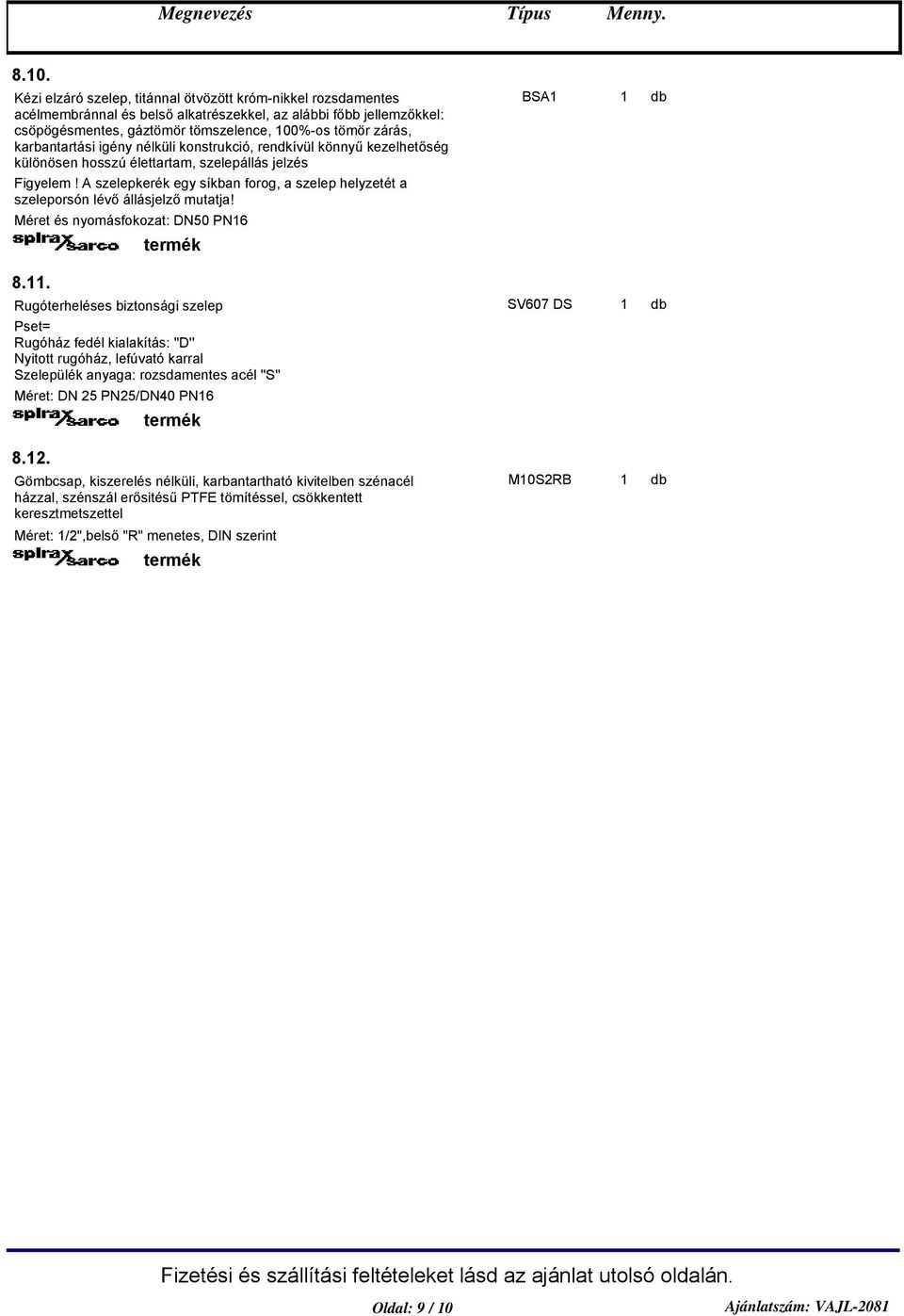

11 Megnevezés Típus Menny Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és belső alkatrészekkel, az alábbi főbb jellemzőkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könnyű kezelhetőség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lévő állásjelző mutatja! Méret és nyomásfokozat: DN50 PN6 8.. Rugóterheléses biztonsági szelep SV607 DS Pset= Rugóház fedél kialakítás: ''D'' Nyitott rugóház, lefúvató karral Szelepülék anyaga: rozsdamentes acél ''S'' Méret: DN 25 PN25/DN40 PN Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál erősitésű PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: /2",belső "R" menetes, DIN szerint Fizetési és szállítási feltételeket lásd az ajánlat utolsó oldalán. Oldal: 9 / 0 Ajánlatszám: VAJL-208

12 Ajánlat érvényesség: Az ajánlat keltétől számított hónap (kivéve a foglalási információkat) Szállítási határidő: Leghosszabb szállítási határidő: 77 nap. Azoknál a tételeknél, amelyek raktárunkon vannak, lehetőség van a ek lefoglalására. A foglalást az ajánlat keltét követő munkanap 24. órájáig tudjuk fenntartani. Az alábbi vastag betűvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendelő neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetősége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 6 óra közötti időpont lehetséges. Amennyiben szűkebb időtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy időpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Másnapi kiszállítás 08-6 óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendelő felé lejárt követelésünk van.) (alapértelmezett) o Másnap délelőtti kiszállítás 2 óráig (feláras opció) o Másnap délelőtti kiszállítás 0 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 2 óráig beérkező megrendelések tételeit még aznap föladjuk) A Gőztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GŐZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft Szeged, Vértói út 8/c. Tel: 62/ fax: 62/ Fizetési feltételek: A szállítási szerződésben foglaltak szerint. 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Minőségbizonylat: Kérjük minőség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés előtt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 8 hónap a számlázástól számítva, amennyiben a max. 2 hónap üzemidőt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. ÁFA nélkül megadott áraink kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GŐZTECHNIKA Kft nevében és megbízásából: Feketű László ügyvezető tel:62/ feketu.laszlo@goztechnika.hu Oldal: 0 / 0 Ajánlatszám: VAJL-208

13

14

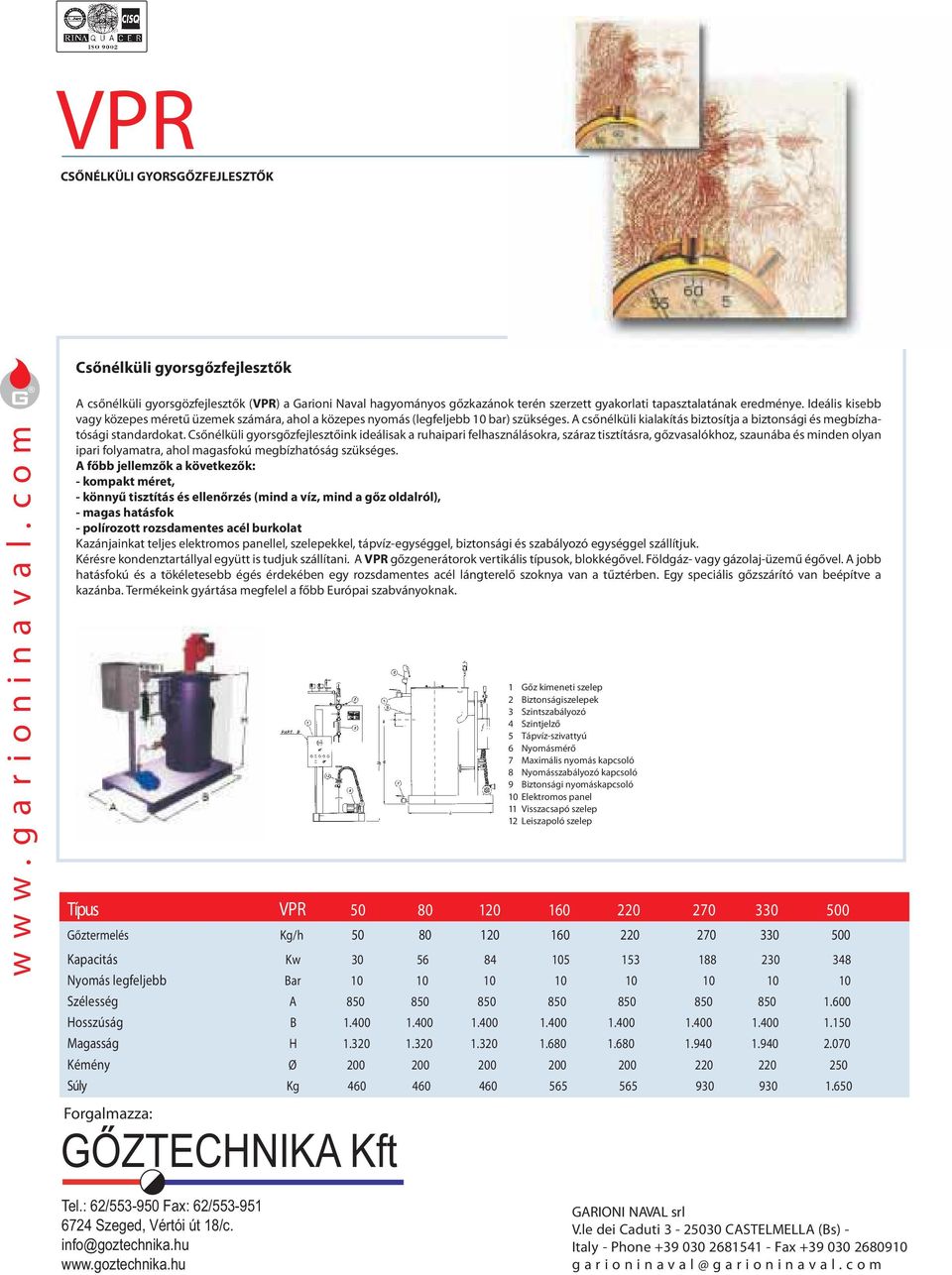

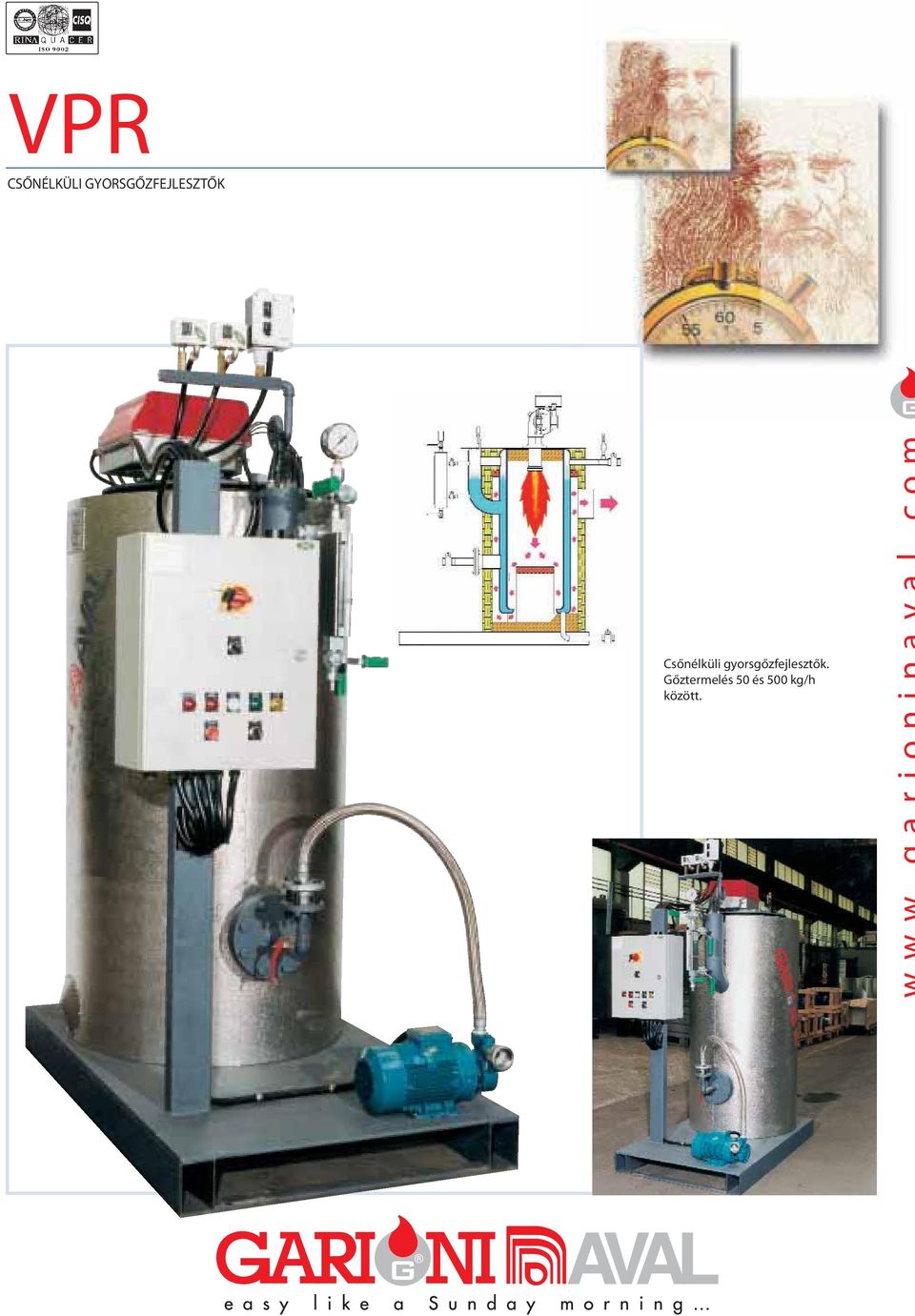

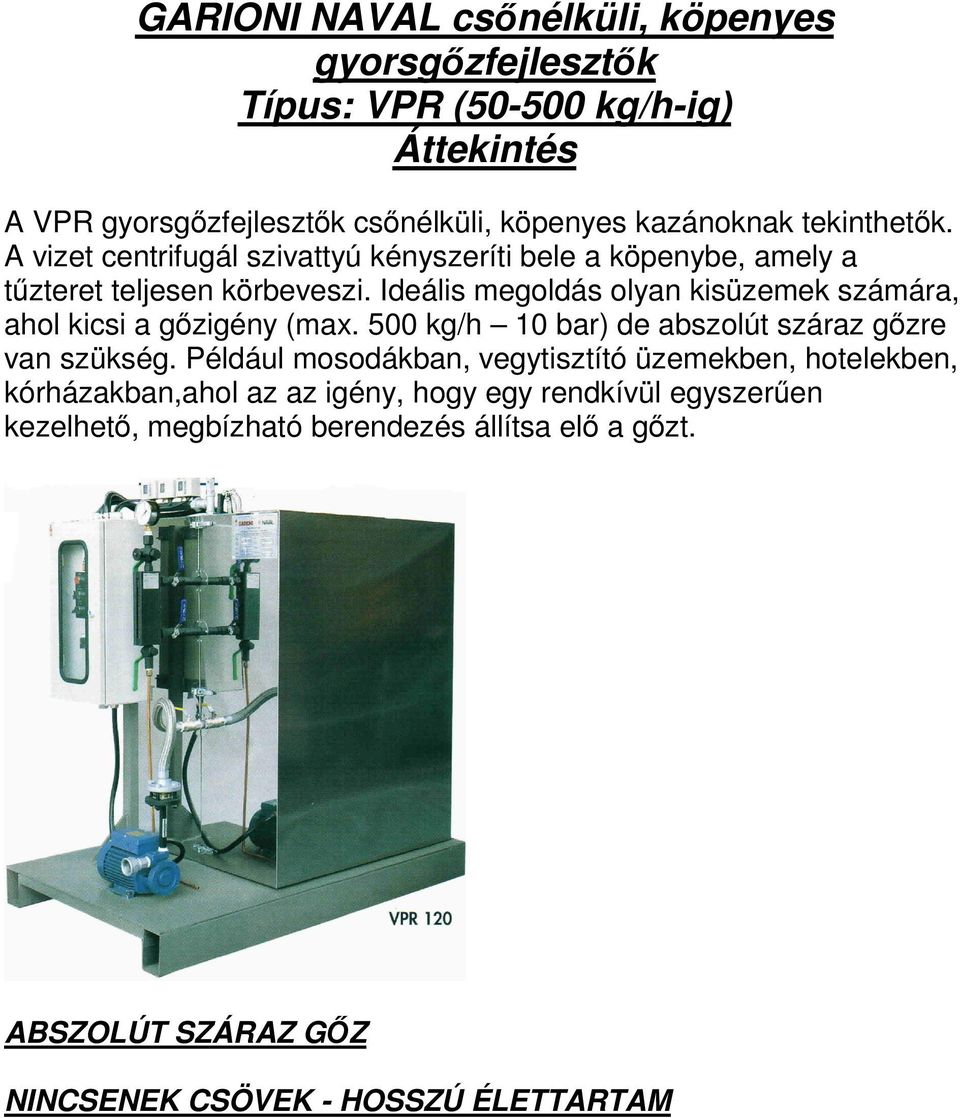

15 GARIONI NAVAL csnélküli, köpenyes gyorsgzfejlesztk Típus: VPR ( kg/h-ig) Áttekintés A VPR gyorsgzfejlesztk csnélküli, köpenyes kazánoknak tekinthetk. A vizet centrifugál szivattyú kényszeríti bele a köpenybe, amely a tzteret teljesen körbeveszi. Ideális megoldás olyan kisüzemek számára, ahol kicsi a gzigény (max. 500 kg/h 0 bar) de abszolút száraz gzre van szükség. Például mosodákban, vegytisztító üzemekben, hotelekben, kórházakban,ahol az az igény, hogy egy rendkívül egyszeren kezelhet, megbízható berendezés állítsa el a gzt. ABSZOLÚT SZÁRAZ GZ NINCSENEK CSÖVEK - HOSSZÚ ÉLETTARTAM

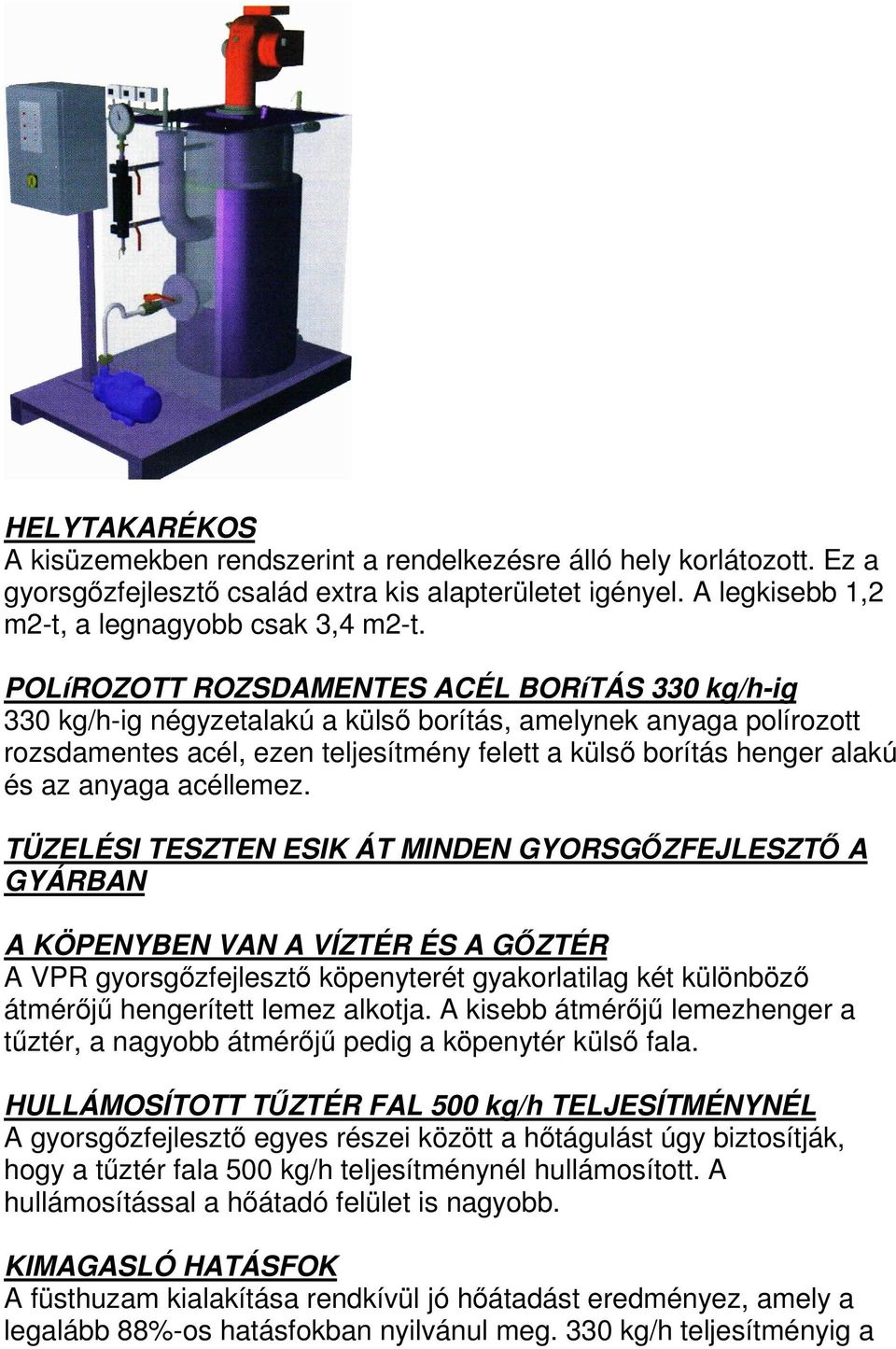

16 HELYTAKARÉKOS A kisüzemekben rendszerint a rendelkezésre álló hely korlátozott. Ez a gyorsgzfejleszt család extra kis alapterületet igényel. A legkisebb,2 m2-t, a legnagyobb csak 3,4 m2-t. POLíROZOTT ROZSDAMENTES ACÉL BORíTÁS 330 kg/h-ig 330 kg/h-ig négyzetalakú a küls borítás, amelynek anyaga polírozott rozsdamentes acél, ezen teljesítmény felett a küls borítás henger alakú és az anyaga acéllemez. TÜZELÉSI TESZTEN ESIK ÁT MINDEN GYORSGZFEJLESZT A GYÁRBAN A KÖPENYBEN VAN A VÍZTÉR ÉS A GZTÉR A VPR gyorsgzfejleszt köpenyterét gyakorlatilag két különböz átmérj hengerített lemez alkotja. A kisebb átmérj lemezhenger a tztér, a nagyobb átmérj pedig a köpenytér küls fala. HULLÁMOSÍTOTT TZTÉR FAL 500 kg/h TELJESÍTMÉNYNÉL A gyorsgzfejleszt egyes részei között a htágulást úgy biztosítják, hogy a tztér fala 500 kg/h teljesítménynél hullámosított. A hullámosítással a hátadó felület is nagyobb. KIMAGASLÓ HATÁSFOK A füsthuzam kialakítása rendkívül jó hátadást eredményez, amely a legalább 88%-os hatásfokban nyilvánul meg. 330 kg/h teljesítményig a

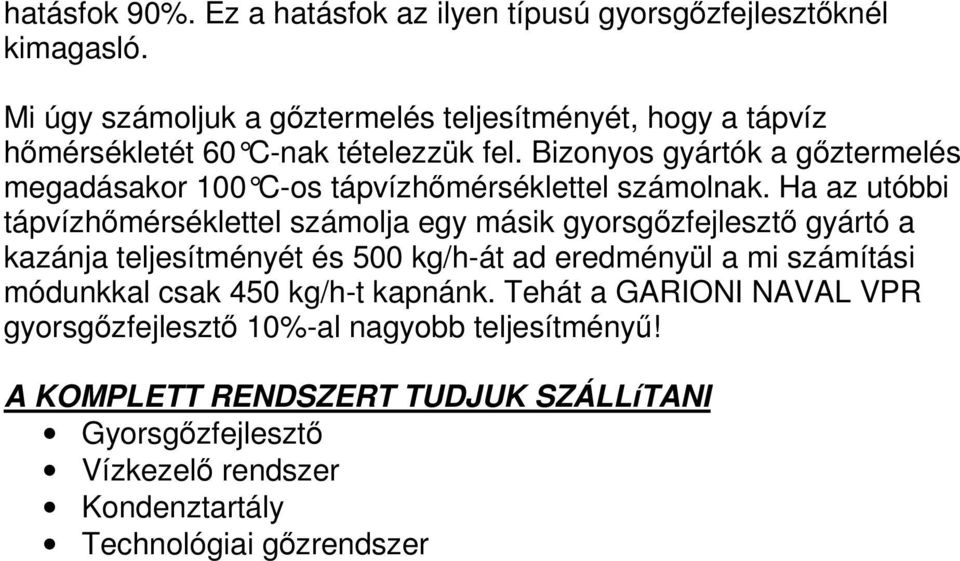

17 hatásfok 90%. Ez a hatásfok az ilyen típusú gyorsgzfejlesztknél kimagasló. Mi úgy számoljuk a gztermelés teljesítményét, hogy a tápvíz hmérsékletét 60 C-nak tételezzük fel. Bizonyos gyártók a gztermelés megadásakor 00 C-os tápvízhmérséklettel számolnak. Ha az utóbbi tápvízhmérséklettel számolja egy másik gyorsgzfejleszt gyártó a kazánja teljesítményét és 500 kg/h-át ad eredményül a mi számítási módunkkal csak 450 kg/h-t kapnánk. Tehát a GARIONI NAVAL VPR gyorsgzfejleszt 0%-al nagyobb teljesítmény! A KOMPLETT RENDSZERT TUDJUK SZÁLLíTANI Gyorsgzfejleszt Vízkezel rendszer Kondenztartály Technológiai gzrendszer INGYENES VíZKÉMIAI LABORVIZSGÁLAT Ha tisztelt ügyfelünk vízmintát juttat el részünkre, javaslatot teszünk arra, hogy milyen vízelkészítés szükséges a gyorsgzfejleszt hosszú távú problémamentes üzemének biztosításához.

18 GARIONI NAVAL csnélküli, köpenyes gyorsgzfejlesztk Típus: VPR ( kg/h-ig) Amiben más mint a versenytársak Mi úgy számoljuk a gztermelés teljesítményét, hogy a tápvíz hmérsékletét 60 C-nak tételezzük fel. Bizonyos gyártók a gztermelés megadásakor 00 C-os tápvízhmérséklettel számolnak. Ha az utóbbi tápvízhmérséklettel számolja egy másik gyorsgzfejleszt gyártó a kazánja teljesítményét és 500 kg/h-át ad eredményül a mi számítási módunkkal csak 450 kg/h-t kapnánk. Tehát a GARIONI NAVAL VPR gyorsgzfejleszt 0%-al nagyobb teljesítmény!

19 GARIONI NAVAL csnélküli, köpenyes gyorsgzfejlesztk Típus: VPR ( kg/h-ig) Szállítási terjedelem A kazántest részei: Nyomástartó edény a nemzetközi szabványok szerint. A tzteret alkotó meghengerített lemezek szénacélból készülnek, Fe 50.2 kw UNI 5869/75, melegen hengerelt fenék. Csonkok a nyomásmér órához, a tápvízbeömléshez, a gzkiömléshez valamint a lefúvatáshoz. 500 kg/h teljesítmény felett a tztér fala hullámosított. A nyomástartó edény köpenyét AOO anyagú acéllemez alkotja. Kézi tisztító/vizsgáló nyílás Kzetgyapot hszigetelés nagysrség kzetgyapotból (00 kg/m3), 00 mm vastagságban, polírozott rozsdamentes acél borítással 330 kg/h teljesítményig. Acél alapkeret, amely a kazántestet és a kiegészít szerelvényeket hordozza. Ajtó a tztér tisztításához. A nyomástartó edényt röntgennel teljesen átvizsgáljuk és ultrahangos vizsgálattal teszteljük a röntgenállomásunkon. SZELEPEK: Gzkilép szelep PN6 Leiszapoló szelep PN6 Szelepek a szintmutató üveghez (2 ) Visszacsapószelep a tápvízszivattyúhoz Gömbcsap a tápvízszivattyúhoz SZABÁLYOZÓ MSZEREK Tükrös szintmutató üveg Gznyomásmér óra három utú elzáró szeleppel Maximális nyomás kapcsolója Szabályozó nyomáskapcsoló Elektronikus vízszintszabályozó Láng kémlelcs BIZTONSÁGI BERENDEZÉSEK Biztonsági gzoldali nyomáshatároló Szintmutató üveg

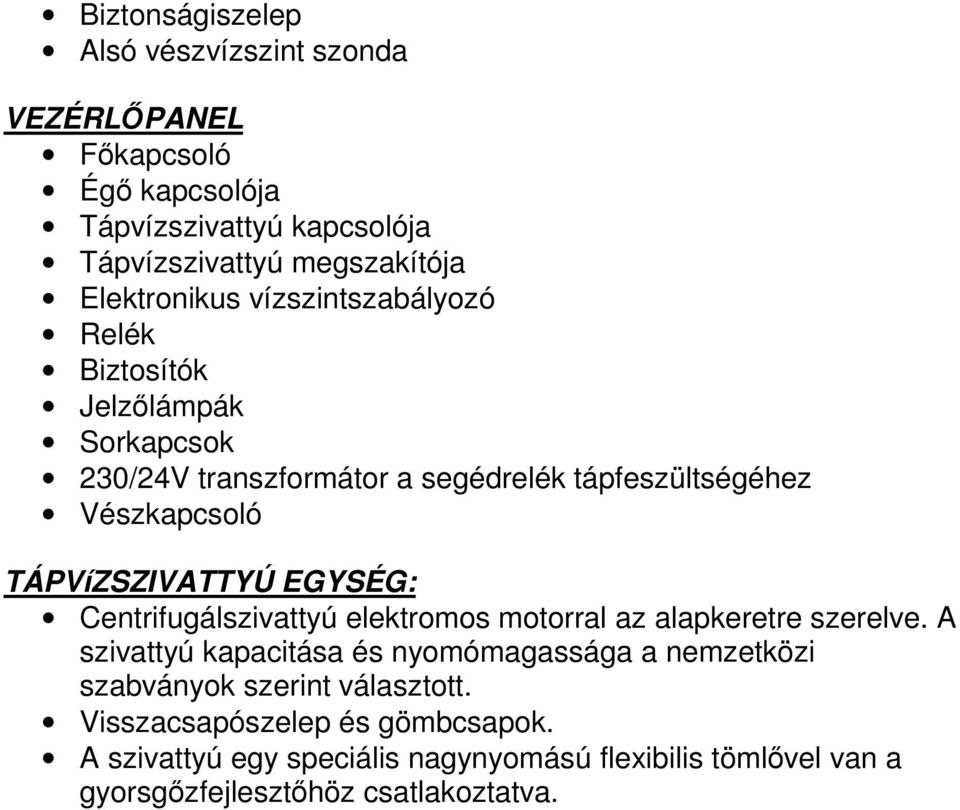

20 Biztonságiszelep Alsó vészvízszint szonda VEZÉRLPANEL Fkapcsoló Ég kapcsolója Tápvízszivattyú kapcsolója Tápvízszivattyú megszakítója Elektronikus vízszintszabályozó Relék Biztosítók Jelzlámpák Sorkapcsok 230/24V transzformátor a segédrelék tápfeszültségéhez Vészkapcsoló TÁPVíZSZIVATTYÚ EGYSÉG: Centrifugálszivattyú elektromos motorral az alapkeretre szerelve. A szivattyú kapacitása és nyomómagassága a nemzetközi szabványok szerint választott. Visszacsapószelep és gömbcsapok. A szivattyú egy speciális nagynyomású flexibilis tömlvel van a gyorsgzfejleszthöz csatlakoztatva.
