CSÚCSTERHELÉSEK KEZELÉSE GŐZAKKUMULÁTORRAL

Átírás

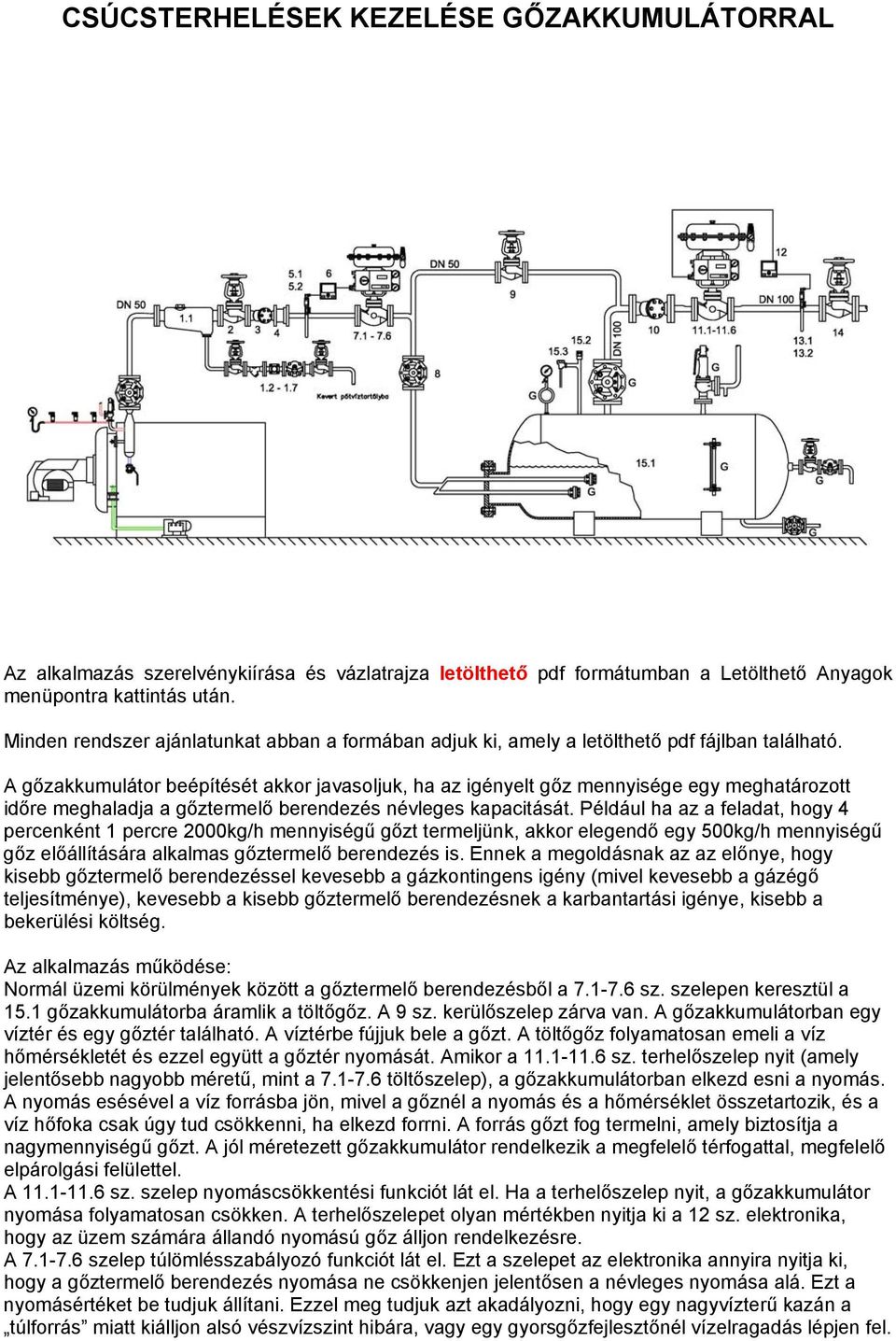

1 CSÚCSTERHELÉSEK KEZELÉSE GŐZAKKUMULÁTORRAL Az alkalmazás szerelvénykiírása és vázlatrajza letölthető pdf formátumban a Letölthető Anyagok menüpontra kattintás után. Minden rendszer ajánlatunkat abban a formában adjuk ki, amely a letölthető pdf fájlban található. A gőzakkumulátor beépítését akkor javasoljuk, ha az igényelt gőz mennyisége egy meghatározott időre meghaladja a gőztermelő berendezés névleges kapacitását. Például ha az a feladat, hogy 4 percenként percre 2000kg/h mennyiségű gőzt termeljünk, akkor elegendő egy 500kg/h mennyiségű gőz előállítására alkalmas gőztermelő berendezés is. Ennek a megoldásnak az az előnye, hogy kisebb gőztermelő berendezéssel kevesebb a gázkontingens igény (mivel kevesebb a gázégő teljesítménye), kevesebb a kisebb gőztermelő berendezésnek a karbantartási igénye, kisebb a bekerülési költség. Az alkalmazás működése: Normál üzemi körülmények között a gőztermelő berendezésből a sz. szelepen keresztül a 5. gőzakkumulátorba áramlik a töltőgőz. A 9 sz. kerülőszelep zárva van. A gőzakkumulátorban egy víztér és egy gőztér található. A víztérbe fújjuk bele a gőzt. A töltőgőz folyamatosan emeli a víz hőmérsékletét és ezzel együtt a gőztér nyomását. Amikor a.-.6 sz. terhelőszelep nyit (amely jelentősebb nagyobb méretű, mint a töltőszelep), a gőzakkumulátorban elkezd esni a nyomás. A nyomás esésével a víz forrásba jön, mivel a gőznél a nyomás és a hőmérséklet összetartozik, és a víz hőfoka csak úgy tud csökkenni, ha elkezd forrni. A forrás gőzt fog termelni, amely biztosítja a nagymennyiségű gőzt. A jól méretezett gőzakkumulátor rendelkezik a megfelelő térfogattal, megfelelő elpárolgási felülettel. A.-.6 sz. szelep nyomáscsökkentési funkciót lát el. Ha a terhelőszelep nyit, a gőzakkumulátor nyomása folyamatosan csökken. A terhelőszelepet olyan mértékben nyitja ki a 2 sz. elektronika, hogy az üzem számára állandó nyomású gőz álljon rendelkezésre. A szelep túlömlésszabályozó funkciót lát el. Ezt a szelepet az elektronika annyira nyitja ki, hogy a gőztermelő berendezés nyomása ne csökkenjen jelentősen a névleges nyomása alá. Ezt a nyomásértéket be tudjuk állítani. Ezzel meg tudjuk azt akadályozni, hogy egy nagyvízterű kazán a túlforrás miatt kiálljon alsó vészvízszint hibára, vagy egy gyorsgőzfejlesztőnél vízelragadás lépjen fel.

2

3 MINTA KFT Minta Miklós úr részére 000 Mintaváros Minta u. Tel.: /- Fax: /-2 Ajánlat száma: VAJL-998 Ajánlatadó: Feket László (Tel:62/ ) Dátum: Lapok száma: 8 + melléklet Tárgy: Mszaki- és árajánlat - Csúcsterhelések kezelése gzakkumulátorral Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelen mellékelten megküldjük mszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövben ismét a Gztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Online raktárbetekintési lehetség: Oldal: / 8 Ajánlatszám: VAJL-998

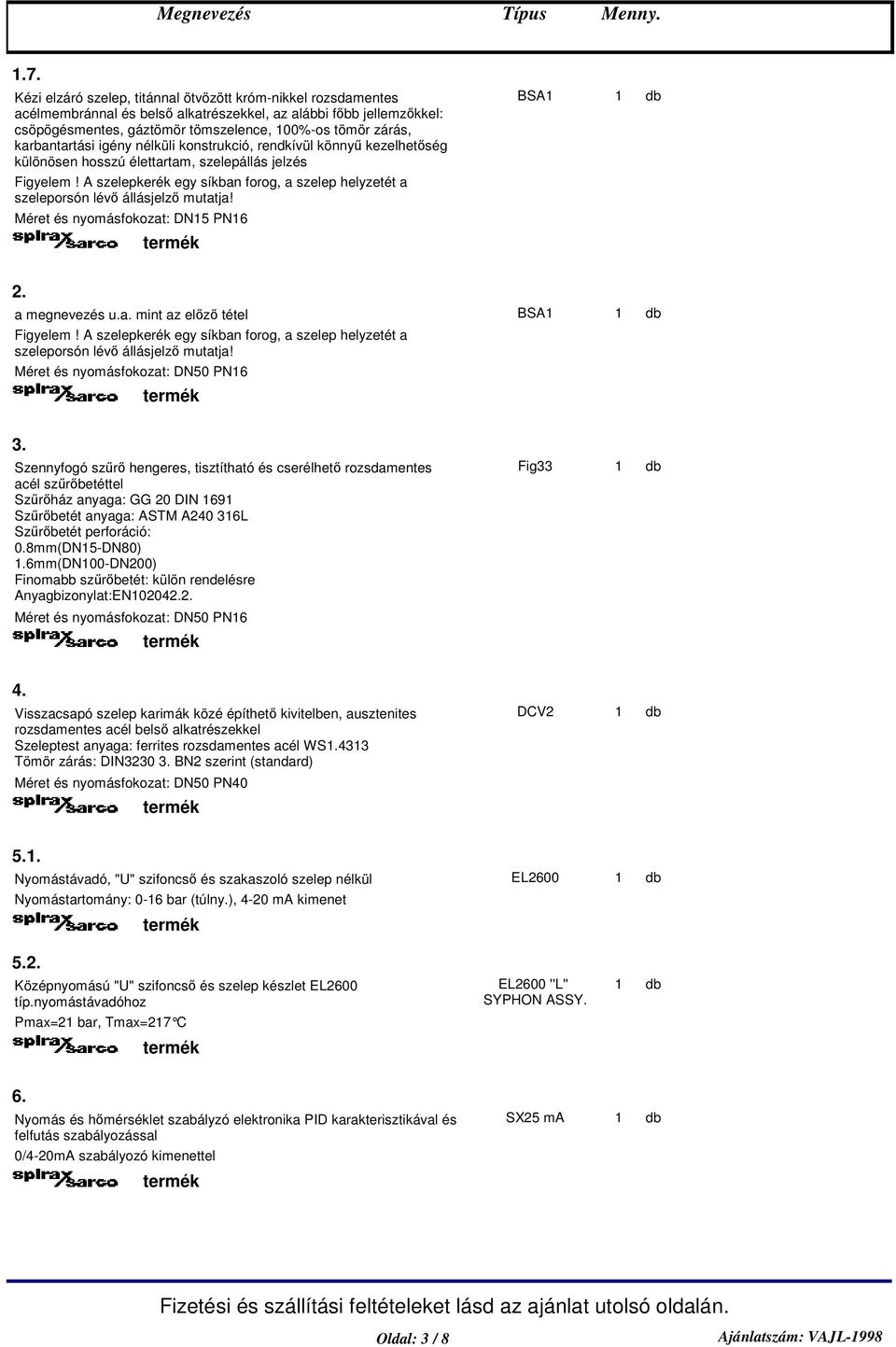

4 .. Terel és ütköz lapos cseppleválasztó szürke öntvénybl, gz, srített leveg és gázok szárítására Anyag: GGG 40 DIN 693 S3 Méret és nyomásfokozat: DN50 PN6.2. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Méret és nyomásfokozat: DN5 PN6.3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN6.4. Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN25.5. Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-0TV dpmax=0barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN5 PN6.6. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN5 PN40 Oldal: 2 / 8 Ajánlatszám: VAJL-998

5 .7. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Méret és nyomásfokozat: DN5 PN6 2. a megnevezés u.a. mint az elz tétel BSA Méret és nyomásfokozat: DN50 PN6 3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN50 PN6 4. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN50 PN Nyomástávadó, "U" szifoncs és szakaszoló szelep nélkül EL2600 Nyomástartomány: 0-6 bar (túlny.), 4-20 ma kimenet 5.2. Középnyomású "U" szifoncs és szelep készlet EL2600 típ.nyomástávadóhoz EL2600 ''L'' SYPHON ASSY. Pmax=2 bar, Tmax=27 C 6. Nyomás és hmérséklet szabályzó elektronika PID karakterisztikával és felfutás szabályozással SX25 ma 0/4-20mA szabályozó kimenettel Oldal: 3 / 8 Ajánlatszám: VAJL-998

6 7.. Átmeneti szabályzó szelep, rozsdamentes acél bels alkatrészekkel Ház anyaga: gömbgrafitos vasöntvény GGG40.3 DIN693 szerint Standard Kvs=36 Méret és nyomásfokozat: DN50 PN25 KE Pneumatikus mködtet ipari alkalmazásokra tz- és robbanásveszélyes környezetben is alkalmazható Srített leveg és/vagy villamos energia kimaradás esetén a szelep automatikusan lezár. Max. levegnyomás: 6bar. Max.üzemi nyomáskülönbség (szelepen): bar PN Elektronikus elektro- pneumatikus pozícionáló 4-20 ma szabályozáshoz SP2 Javaslat: MPC2 típusú srített leveg, szr, vízelválasztó, reduktor beépítése javasolt a berendezés védelmére Helyi nyomásmér blokk két nyomásmérvel (0-7 bar) a srített leveg nyomásértékek kijelzésére, SP2 típ. Spirax Sarco pozicionálókhoz Range: 0-7 bar SP2; Manifold gauge block set to SP Srített leveg szr és nyomáscsökkent egység helyi nyomásmérvel, rögzít kerettel és srített leveg vezeték csatlakozó fittingekkel ellátva Nyomásmér nyomástartomány: 0-7 bar g Méret: /4",bels "R" menetes, DIN szerint MPC2 AIR SET 7.6. Pneumatikus mködtet, pozicionáló, helyi nyomásmér egység, MPC2 tip.srített leveg kezel és szabályozó szelep gyártómvi összeépítésének anyagköltsége és munkadíja PN FITTED MODULATING 8. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés Méret és nyomásfokozat: DN50 PN6 BSA 9. a megnevezés u.a. mint az elz tétel BSA Méret és nyomásfokozat: DN50 PN6 Oldal: 4 / 8 Ajánlatszám: VAJL-998

7 0. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Méret és nyomásfokozat: DN00 PN6 Fig33.. Átmeneti szabályzó szelep, rozsdamentes acél bels alkatrészekkel Ház anyaga: gömbgrafitos vasöntvény GGG40.3 DIN693 szerint Standard Kvs=00 Méret és nyomásfokozat: DN80 PN25 KE73... Csökkentett átömlési tényezj (Kvs) rozsdamentes acél szelep és szelepülék egység az elz pontban lev KE tip.szelephez Csökkentett Kvs=63 Méret: DN80 KE OPCIO RKVS.2. Pneumatikus mködtet ipari alkalmazásokra tz- és robbanásveszélyes környezetben is alkalmazható Srített leveg és/vagy villamos energia kimaradás esetén a szelep automatikusan lezár. Max. levegnyomás: 4bar. Max.üzemi nyomáskülönbség (szelepen): bar PN Elektronikus elektro- pneumatikus pozícionáló 4-20 ma szabályozáshoz SP2 Javaslat: MPC2 típusú srített leveg, szr, vízelválasztó, reduktor beépítése javasolt a berendezés védelmére..4. Helyi nyomásmér blokk két nyomásmérvel (0-7 bar) a srített leveg nyomásértékek kijelzésére, SP2 típ. Spirax Sarco pozicionálókhoz Range: 0-7 bar SP2; Manifold gauge block set to SP2.5. Srített leveg szr és nyomáscsökkent egység helyi nyomásmérvel, rögzít kerettel és srített leveg vezeték csatlakozó fittingekkel ellátva Nyomásmér nyomástartomány: 0-7 bar g Méret: /4",bels "R" menetes, DIN szerint MPC2 AIR SET Oldal: 5 / 8 Ajánlatszám: VAJL-998

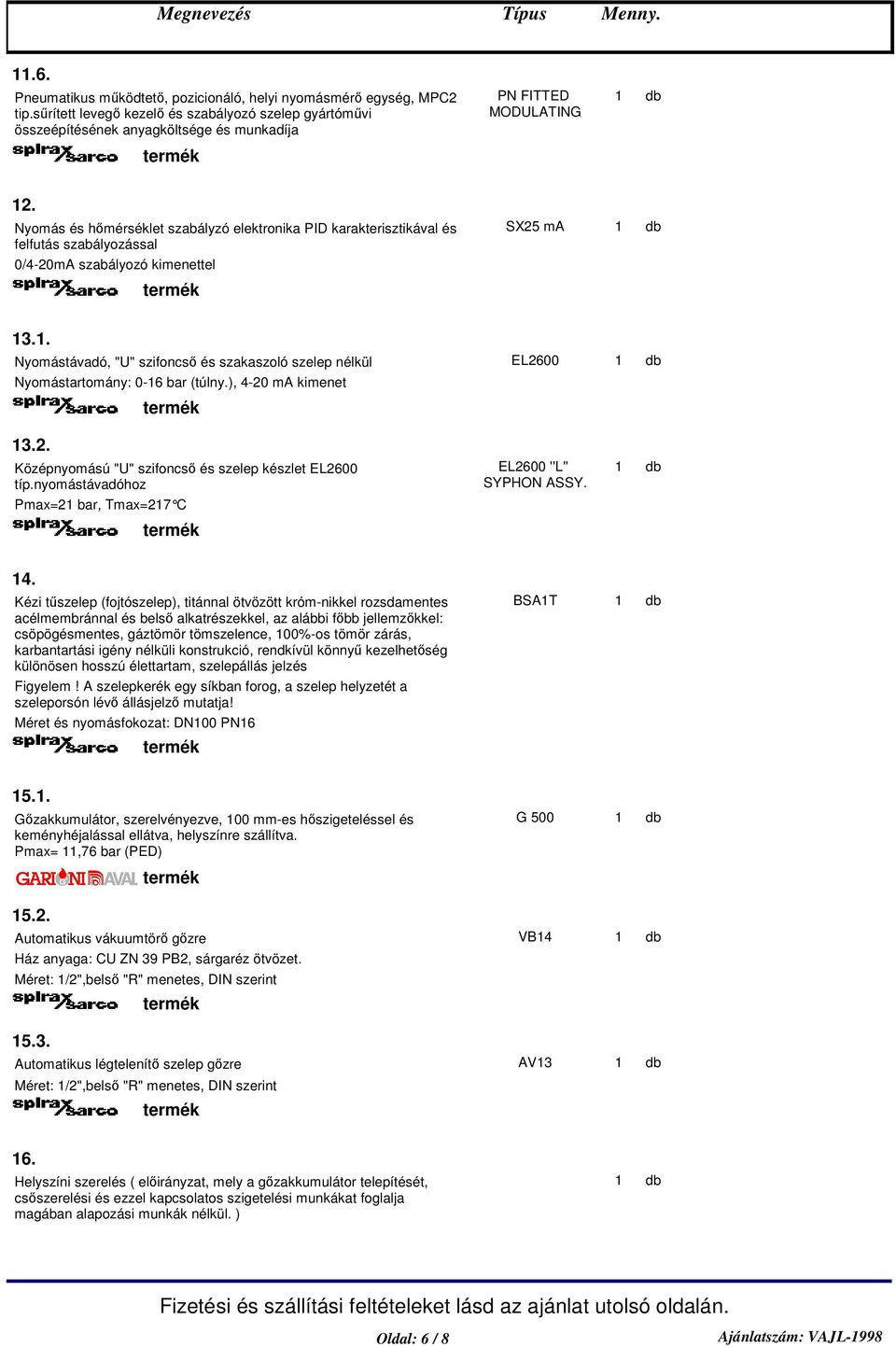

8 .6. Pneumatikus mködtet, pozicionáló, helyi nyomásmér egység, MPC2 tip.srített leveg kezel és szabályozó szelep gyártómvi összeépítésének anyagköltsége és munkadíja PN FITTED MODULATING 2. Nyomás és hmérséklet szabályzó elektronika PID karakterisztikával és felfutás szabályozással SX25 ma 0/4-20mA szabályozó kimenettel 3.. Nyomástávadó, "U" szifoncs és szakaszoló szelep nélkül EL2600 Nyomástartomány: 0-6 bar (túlny.), 4-20 ma kimenet 3.2. Középnyomású "U" szifoncs és szelep készlet EL2600 típ.nyomástávadóhoz EL2600 ''L'' SYPHON ASSY. Pmax=2 bar, Tmax=27 C 4. Kézi tszelep (fojtószelep), titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSAT Méret és nyomásfokozat: DN00 PN6 5.. Gzakkumulátor, szerelvényezve, 00 mm-es hszigeteléssel és keményhéjalással ellátva, helyszínre szállítva. Pmax=,76 bar (PED) G Automatikus vákuumtör gzre VB4 Ház anyaga: CU ZN 39 PB2, sárgaréz ötvözet. Méret: /2",bels "R" menetes, DIN szerint 5.3. Automatikus légtelenít szelep gzre AV3 Méret: /2",bels "R" menetes, DIN szerint 6. Helyszíni szerelés ( elirányzat, mely a gzakkumulátor telepítését, csszerelési és ezzel kapcsolatos szigetelési munkákat foglalja magában alapozási munkák nélkül. ) Oldal: 6 / 8 Ajánlatszám: VAJL-998

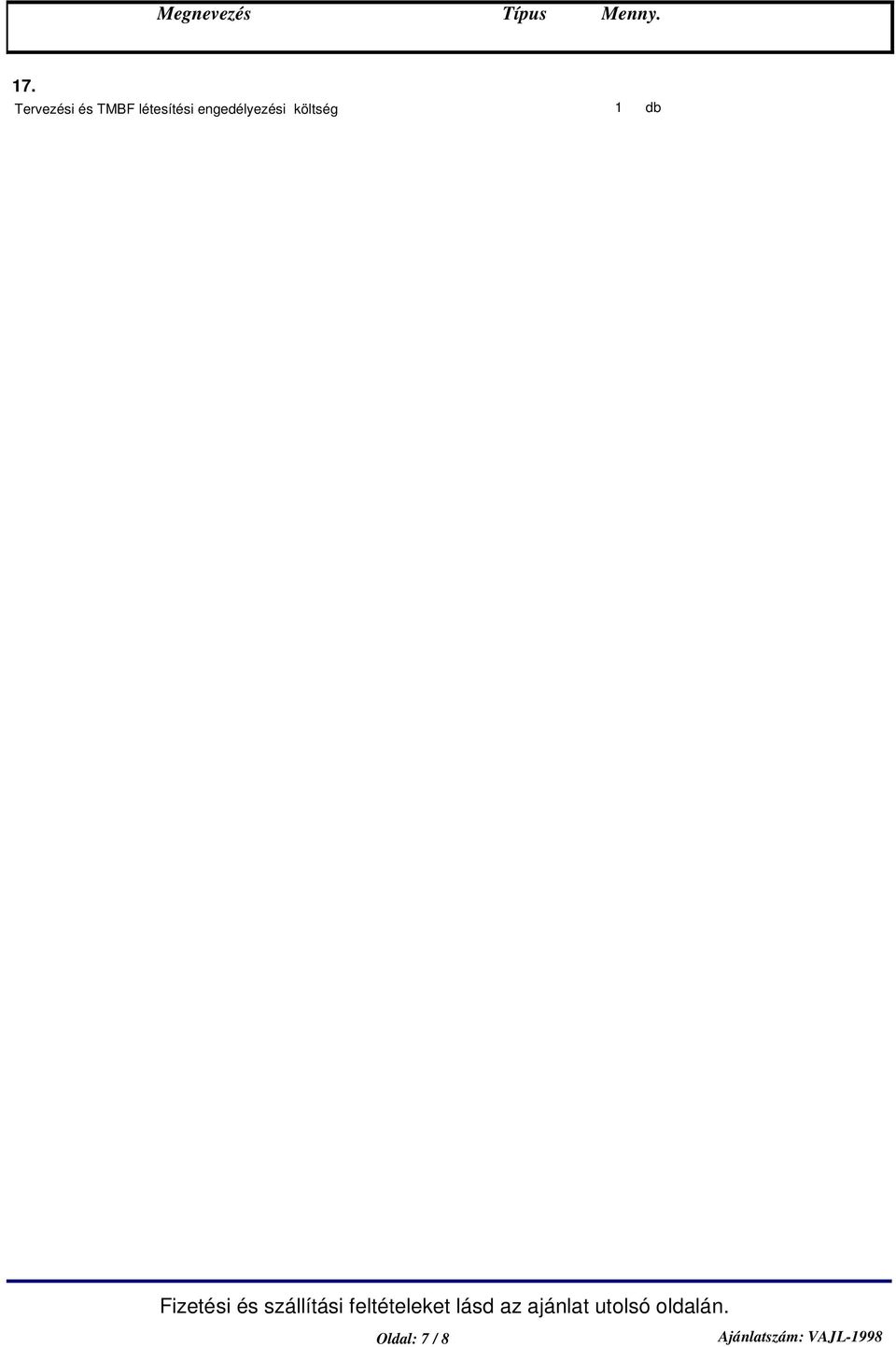

9 7. Tervezési és TMBF létesítési engedélyezési költség Oldal: 7 / 8 Ajánlatszám: VAJL-998

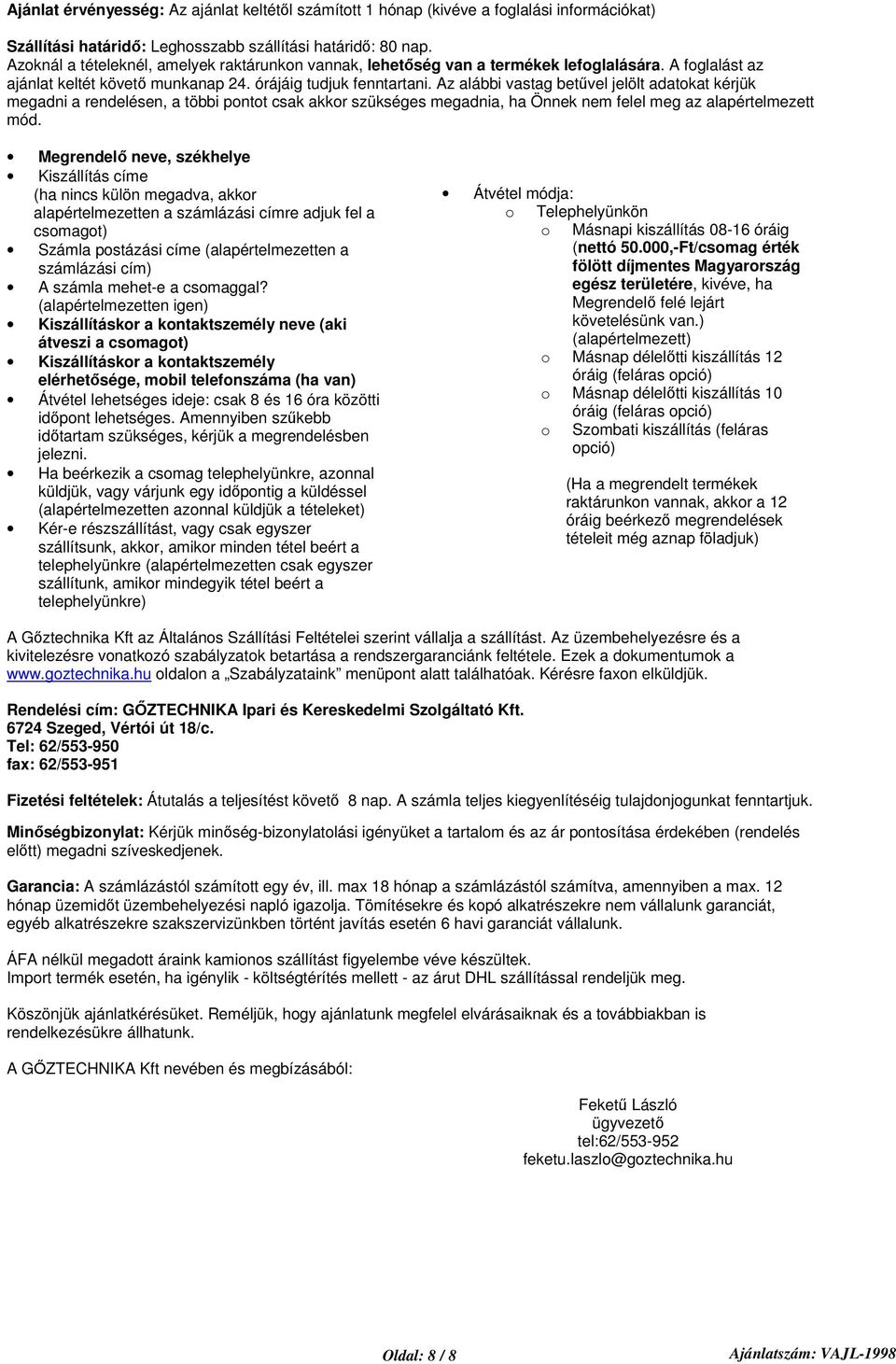

10 Ajánlat érvényesség: Az ajánlat keltétl számított hónap (kivéve a foglalási információkat) Szállítási határid: Leghosszabb szállítási határid: 80 nap. Azoknál a tételeknél, amelyek raktárunkon vannak, lehetség van a ek lefoglalására. A foglalást az ajánlat keltét követ munkanap 24. órájáig tudjuk fenntartani. Az alábbi vastag betvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendel neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetsége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 6 óra közötti idpont lehetséges. Amennyiben szkebb idtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy idpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Másnapi kiszállítás 08-6 óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendel felé lejárt követelésünk van.) (alapértelmezett) o Másnap déleltti kiszállítás 2 óráig (feláras opció) o Másnap déleltti kiszállítás 0 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 2 óráig beérkez megrendelések tételeit még aznap föladjuk) A Gztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft Szeged, Vértói út 8/c. Tel: 62/ fax: 62/ Fizetési feltételek: Átutalás a teljesítést követ 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Minségbizonylat: Kérjük minség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés eltt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 8 hónap a számlázástól számítva, amennyiben a max. 2 hónap üzemidt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. ÁFA nélkül megadott áraink kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GZTECHNIKA Kft nevében és megbízásából: Feket László ügyvezet tel:62/ feketu.laszlo@goztechnika.hu Oldal: 8 / 8 Ajánlatszám: VAJL-998
