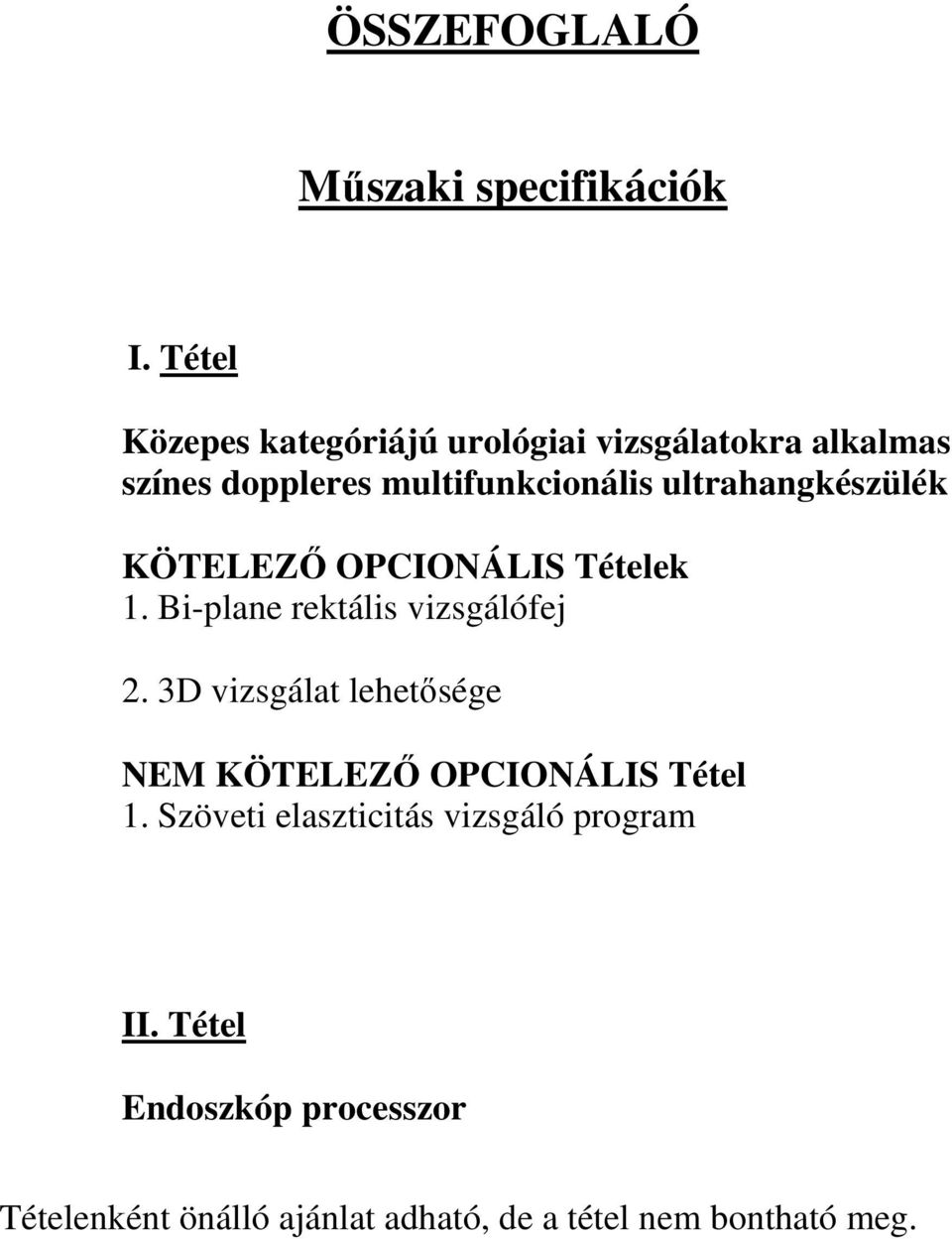

1 ÖSSZEFOGLALÓ Műszaki specifikációk I. Tétel Közepes kategóriájú urológiai vizsgálatokra alkalmas színes doppleres multifunkcionális ultrahangkészülék KÖTELEZŐ OPCIONÁLIS Tételek 1. Bi-plane rektális vizsgálófej 2. 3D vizsgálat lehetősége NEM KÖTELEZŐ OPCIONÁLIS Tétel 1. Szöveti elaszticitás vizsgáló program II. Tétel Endoszkóp processzor Tételenként önálló ajánlat adható, de a tétel nem bontható meg.

2 Általános megjegyzések az alábbiakban következő tételek alatt szereplő specifikációkra egységesen Ajánlattevőnek ki kell töltenie az alábbi kérdőívet, minden egyes megajánlott tételre külön-külön és a mellékelt elektronikus adathordozón az ajánlat adás napján a megadott válaszokat be kell nyújtania. A kitöltött kérdőívet az ajánlatnak tartalmaznia kell. A kérdőívbe sorokat beszúrni, vagy a sorrenden változatni nem szabad. Amennyiben az információ nem fér el a megadott helyre, jelezze, hogy a dokumentáció hányadik oldalán fejti ki részletesebben (ezt csak kivételes esetben tegyék meg). Az első és második oszlopban megadott érték vagy a második oszlopban "igen" szerepel, akkor ez követelménynek tekintendő, amit a megajánlott készüléknek teljesítenie kell. Amennyiben ezt a feltételt a készülék nem tudja teljesíteni, akkor ez az ajánlat érvénytelenségét vonja maga után. Amennyiben, szerepel, akkor ezt a tulajdonságot funkciót legalább teljesíteni kell és egyben megadni a szállított termék paramétereit. Ahol a második oszlopban "kérjük megadni" szerepel, ott Ajánlattevőnek a készülékre vonatkozó válaszait ki kell töltenie. Ezek nem minimum feltételek még akkor sem, ha az első oszlopban érték vagy állítás szerepel. Az harmadik oszlop szolgál az ajánlattevő válaszai számára. Ajánlattevő által ki nem töltött válasz (-négyzet) Ajánlatkérő számára azt jelenti, hogy funkciót Ajánlattevő készüléke nem tudja vagy Ajánlattevő nem vállalja. Kérjük, hogy a válaszokat a lehető legrészletesebben adják meg, nem csak egyszerű vagy nem válaszokkal. 2

3 Műszaki specifikáció I. Tétel 1. A készülék megnevezése: Közepes kategóriájú urológiai vizsgálatokra alkalmas színes doppleres multifunkcionális ultrahangkészülék 2. Igényelt mennyiség: 1db 3. A készülékkel szemben támasztott minimál követelmények: Alapkövetelmények: Paraméter Minimum feltétel Megajánlott érték, adat Ajánlattevő neve: Készülék típusa Készülék gyártója Származási ország Méretek: - magasság - szélesség - mélység Súly, tartozékok nélkül Gyári monitor: min. 15 vibrálásmentes, minden irányban forgatható, dönthető LCD monitor Alkalmazási területek Kérjük a méretet megadni - általános hasi - urológiai - vasculáris - lágyrész Általános adatok 3

4 Elektromos teljesítményfelvétel Digitális beamformer Transmit/Receive csatornák száma Rendszer dinamikatartomány Transducer technológia: minimum Konvex, Lineáris Maximális vizsgálati mélység Mélységfüggő erősítés (DGC) Potencióméterek száma: min. 8 Nagyított kép visszajátszása képmemóriából a nagyítás megtartásával funkció megléte Nagyítás maximális mértéke élő képen phased array és lineáris vizsgálófejen Nagyítás maximális mértéke kimerevített képen Max. 1,5 kva Min Min. 180 db Min. 28 cm min. 8 szoros, Kérjük megadni Min. 8 szoros, Kérjük megadni Gyári preszettek száma Min. 8 A készülék jelszavas védelme Adaptív szűrők a képoptimalizálás javítására Kezelőpult vezeték nélküli távirányításának továbbfejlesztési lehetősége Automatikus képoptimalizálás egy gomb megnyomásával Picture in picture üzemmód továbbfejlesztési lehetősége Rejtett tasztatúra PAL videó rendszer Kontraszt Harmonikus üzemmód továbbfejlesztési lehetősége Kimenő akusztikus teljesítmények közül mit jelenít meg (MI = Mechanical Index, TIS = Lágyrész termikus index, TIC = koponyacsont termikus index, TIB = Csont termikus index, egyéb), minimumfeltétel az MI. 4

5 Szöveti elaszticitás vizsgálati funkció továbbfejlesztésének lehetősége cervix, lágyrész, felszíni vizsgálatokhoz Alkalmazható üzemmódok 2D Color Power Doppler Irány érzékeny Power Doppler PW Doppler THI (Tissue Harmonic Imaging) Szélessávú pulzus inverziós technika Triplex (realtime 2D+Color+PW) Real time compound technika vagy ezzel ekvivalens mód Ha igen, Adja meg a saját megnevezését Üzemmódok 2D A kimerevített és a képmemóriából visszajátszott képeken állítható legyen a 2D dinamikatartomány A 2D kép színezhető legyen Választható 2D színek száma Beállítható 2D adófókuszok száma Választható vételi fókuszok száma Maximális másodpercenkénti 2D képszám (frame rate) Min. 8 db Min. 4 db Min. 4 db. Min. 450f/s Color Color MAP-ek száma Color frame rate Min. 8 db PW 5

6 Közvetlenül elérhető kezelőszervvel változtatható futási sebesség funkció megléte Szögkorrekció lehetősége a kimerevített képen is A kimerevített és a képmemóriából visszajátszott Doppler spektrumon állítható legyen az alapvonal Maximális mérhető sebesség (m/s) PW üzemmódban Mintavételi kapu mérete Változtatható 2D/Doppler képernyő felosztás A Doppler spektrum színezhető legyen Választható Doppler spektrum színek száma PRF beállítható legkisebb értéke PRF beállítható legnagyobb értéke M mód M-mód memória Színezhető M-mód, színek száma Képmemória / Cineloop Képmemória (Képek visszajátszása memóriából nem HDD-ről közvetlenül a kép kimerevítése után) A kép kimerevítését megelőzően készült képek visszajátszása trackball segítségével A képek egyenként és folyamatosan is visszajátszhatók legyenek Min. 2,5 m/s Min mm Min. 3 fajta Min. 5 db Min. 30 sec Min. 4 6

7 A visszajátszott képeken minden mérés elvégezhető legyen Visszajátszható állóképek száma Visszajátszható Doppler spektrum hossza Min. 500 Min. 30 sec Transducerek Egyidejűleg csatlakoztatható aktív képalkotó transducerek száma Transducertartók száma a kezelőpulton A készülék automatikusan válassza ki a presethez tartozó transducert, attól függetlenül, hogy azt melyik csatlakozóhoz csatlakoztatták funkció megléte 1. Multifrekvenciás, vagy szélessávú hasi konvex vizsgálófej általános hasi és urológiai vizsgálatokra Pontos típusa Funkciói: B-mód M-mód Color Doppler Color Power Doppler (Power Angio) Irányfüggő Color Power Doppler Pulzus Doppler Fenti transduceren beállítható frekvenciák száma és értéke, frekvencia tartomány szélessége, min. 3,0-5,0MHz Piezo-elemek száma: min. 128 Transducer mérete, sugara, Kép látószöge, fok Min. 2db Min. 3 db 2. Lineáris transducer Pontos típusa lágyrész vizsgálathoz a típusát 7

8 Képalkotásának szélessége Választható legalacsonyabb adófrekvenciája 2D üzemmódban Választható legmagasabb adófrekvenciája 2D üzemmódban Lineáris transducer képernyőn megjelenő adófrekvenciáinak száma 2D üzemmódban (adja meg a beállítható frekvenciákat) Lineáris transducer esetében a képernyőn megjelenő THI üzemmódok száma Működik-e a megajánlott vasculáris vizsgálatra szolgáló lineáris vizsgálófej elasztográfiás üzemmódban? Piezo-elemek száma a transducerben Min. 50 mm Max. 5,0 MHz Min MHz Min. 2 db Min. 128 db Mérések Radiológiai célú gyári mérési programok (felnőtt/gyermek Vaszkuláris célú gyári mérési programok Lágyrész vizsgálati mérések Urológiai mérések Közvetlen (a kezelőpulton, nem érintőpanelon lévő) mérésindító nyomógombok száma Automatikus Doppler spektrum burkológörbe rajzolás, abból automatikus PI, RI számítás Mérések lehetősége a HDD-ről visszajátszott képeken utólagos kalibrálás nélkül Mérések lehetősége CD és vagy DVD-ről visszatöltött archivált képeken 8

9 Urológiai mérő csomag PSA volument Húgyhólyag térfogat és rezidum mérés Here térfogat mérés Becsült prosztata térfogat Becsült TZ térfogat Becsült PSA a prosztata térfogatból származtatva Becsült PSA TZ térfogatból származtatva Becsült prosztata specifikus antigén sűrűség Prostata vascularitás mérés (átlagos vascularitás) Vese, Here vascularizáció mérés (V peak, V mean, V enddiastole, Ri, Pi, SD) Speciális Urológiai funkciók Rectum carcinoma staging-ére alkalmas 360 fokos szögben leképező vizsgálófej lehetősége Hasi és transzrektális célzó program Histoscanning vagy ennek megfelelő szöveti analizálás csatoló modul Freeze gomb a rektális vizsgálófejen Punctios csatorna az apikális, periférialis, tranzicionális és centrális zónához. Archiválás Készülékbe gyárilag beépített digitális archiválás HDD-n (álló- és mozgóképek tárolása) HDD-ről visszajátszott képek megtekintése osztott képernyőn HDD, mérete, minimum 160GB az osztást (pl. Kérjük megadni részre) 9

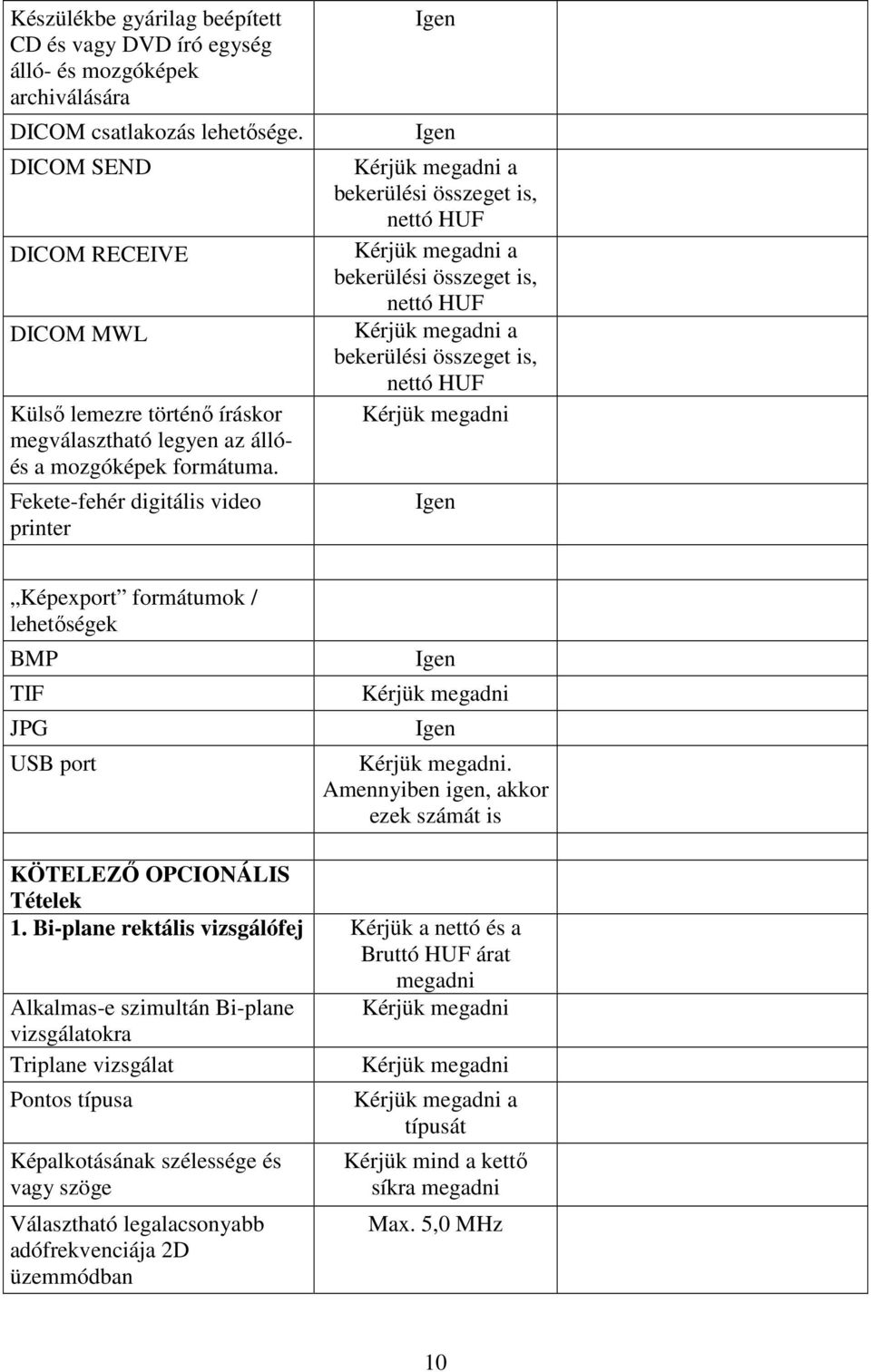

10 Készülékbe gyárilag beépített CD és vagy DVD író egység álló- és mozgóképek archiválására DICOM csatlakozás lehetősége. DICOM SEND DICOM RECEIVE DICOM MWL Külső lemezre történő íráskor megválasztható legyen az állóés a mozgóképek formátuma. Fekete-fehér digitális video printer a bekerülési összeget is, nettó HUF a bekerülési összeget is, nettó HUF a bekerülési összeget is, nettó HUF Képexport formátumok / lehetőségek BMP TIF JPG USB port. Amennyiben igen, akkor ezek számát is KÖTELEZŐ OPCIONÁLIS Tételek 1. Bi-plane rektális vizsgálófej Kérjük a nettó és a Bruttó HUF árat megadni Alkalmas-e szimultán Bi-plane vizsgálatokra Triplane vizsgálat Pontos típusa Képalkotásának szélessége és vagy szöge Választható legalacsonyabb adófrekvenciája 2D üzemmódban a típusát Kérjük mind a kettő síkra megadni Max. 5,0 MHz 10

11 Választható legmagasabb adófrekvenciája 2D üzemmódban Működik-e a megajánlott uh vizsgálófej elasztográfiás üzemmódban? Min. 7.0 MHz Piezo-elemek száma a transducerben 2. 3D vizsgálat lehetősége Szabadkézi 3D vizsgálat Motoros 3D Egyéb funkciók NEM KÖTELEZŐ OPCIONÁLIS Tétel 1. Szöveti elaszticitás vizsgáló program A vizsgálat elve Kérjük a nettó és a Bruttó HUF árat megadni SZERVIZ SZERVIZ GARANCIÁLIS FELTÉTELEK Teljes körű garancia minden megajánlott tételre a transducerekkel együtt Szerviz címe Szerviz telefonszáma, munkaidőben Szerviz telefonszáma, munkaidőn túl, hévégén és munkaszüneti napokon, ha Hány lehetséges évig garantálják az alkatrészellátást? Szerviz reakció ideje (hibabejelentéstől Magyar nyelvű használati a javítás utasítás megkezdéséig eltelt idő) Készülékre Mo-i referenciahelyek kiképzett száma, szervizmérnökök azonos, vagy hasonló száma kategóriájú készülékek Karbantartás gyakorisága felsorolása külön lapon Alkatrész utánpótlás módja Vevőgondozás bemutatása: (magyarországi és/vagy európai kézikönyv, továbbképzés, raktárról gyorsposta rendszeres tájékoztatás a szolgálattal) fejlesztésekről Min.12 hónap Max. 24 óra Kérjük Min. megadni 1 fő Max. évi 3 alkalom 11

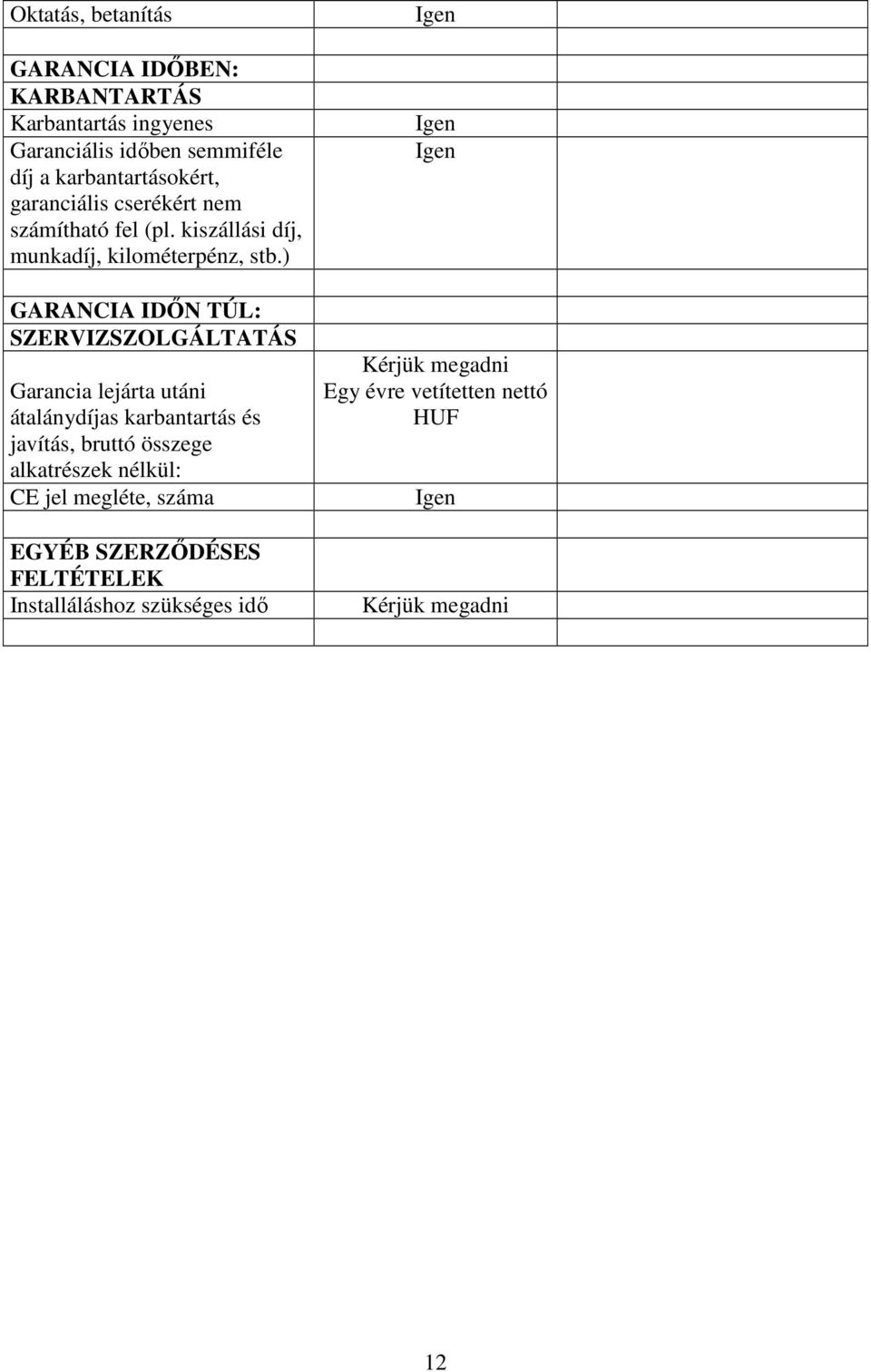

12 Oktatás, betanítás GARANCIA IDŐBEN: KARBANTARTÁS Karbantartás ingyenes Garanciális időben semmiféle díj a karbantartásokért, garanciális cserékért nem számítható fel (pl. kiszállási díj, munkadíj, kilométerpénz, stb.) GARANCIA IDŐN TÚL: SZERVIZSZOLGÁLTATÁS Garancia lejárta utáni átalánydíjas karbantartás és javítás, bruttó összege alkatrészek nélkül: CE jel megléte, száma EGYÉB SZERZŐDÉSES FELTÉTELEK Installáláshoz szükséges idő Egy évre vetítetten nettó HUF 12

13 Műszaki specifikáció II. Tétel 1. A készülék megnevezése: Endoszkóp processzor 2. Igényelt mennyiség: 1db 3. A készülékkel szemben támasztott minimál követelmények: Alapkövetelmények: Paraméter Minimum feltétel Megajánlott érték, adat Ajánlattevő neve: Készülék típusa Készülék gyártója Származási ország Központi vezérlő egység technikai paraméterei: Legalább 100 W-os xenon izzóval, az égő élettartalmát jelző lámpával Jelkimenet: RGB, Y/C, FBAS Endoszkóp azonosító funkció Teljes monitor kihasználás, képbefagyasztás lehetősége, kép a képben funkció Funkció orientált kezelő billentyűzet Adat- tárolási lehetőség: legalább 20 beteg és 40 felhasználói adat tárolási lehetősége. Szín beállítási lehetőség legalább 4 lépcsőben Élesség állítás legalább 3 fokozatban 13

14 Eszköz rögzítési funkció a biztonságos manőverezés érdekében. Készenléti funkció (ha a központi egység nincs használva) az izzó munka élettartamának növelése céljából. Automatikus ( digitális ) és manuális fényerőszabályzás legalább 9 lépésben Beépített víz-levegő pumpa Levegőáramlás szabályozás (magas vagy alacsony nyomás ) Kompatibilitás a gyártó által gyártott színes chipes video endoszkópokkal, fiber és merev eszközökkel egyaránt. a paramétereket a paramétereket SZERVIZ SZERVIZ GARANCIÁLIS FELTÉTELEK Teljes körű garancia minden megajánlott tételre a transducerekkel együtt Szerviz címe Szerviz telefonszáma, munkaidőben Szerviz telefonszáma, munkaidőn túl, hévégén és Magyar munkaszüneti nyelvű napokon, használati ha utasítás lehetséges Szerviz Mo-i referenciahelyek reakció ideje száma, (hibabejelentéstől azonos, vagy hasonló a javítás kategóriájú megkezdéséig készülékek eltelt idő) Készülékre felsorolása külön kiképzett lapon szervizmérnökök Vevőgondozás bemutatása: száma kézikönyv, Karbantartás továbbképzés, gyakorisága rendszeres Alkatrész tájékoztatás utánpótlás a módja fejlesztésekről (magyarországi és/vagy európai raktárról Oktatás, betanítás gyorsposta szolgálattal) Hány GARANCIA évig garantálják IDŐBEN: az alkatrészellátást? Min.12 hónap Kérjük Max. megadni 24 óra Min. 1 fő Max. évi 3 alkalom 14

15 KARBANTARTÁS Karbantartás ingyenes Garanciális időben semmiféle díj a karbantartásokért, garanciális cserékért nem számítható fel (pl. kiszállási díj, munkadíj, kilométerpénz, stb.) GARANCIA IDŐN TÚL: SZERVIZSZOLGÁLTATÁS Garancia lejárta utáni átalánydíjas karbantartás és javítás, bruttó összege alkatrészek nélkül: CE jel megléte, száma EGYÉB SZERZŐDÉSES FELTÉTELEK Installáláshoz szükséges idő Teljesítési határidő Egy évre vetítetten nettó HUF Lásd fenn. 15
