1 MELYIK KLÍMABERENDEZÉS VALÓ NEKEM? Így találhatja meg a megfelelő klímaberendezést KÉNYEZTETŐ KLÍMA KIVÁLASZTÁSI SZEMPONTOK MŰKÖDÉS RENDSZER-ÖSSZEHASONLÍTÁS TÍPUS-ÁTTEKINTÉS Tetőklíma-berendezések Tetőklíma-berendezések ablakkal Padlóklímák TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

2 2 A MEGFELELŐ KLÍMABERENDEZÉS... TARTALOM SZEMPONTOK A KLÍMABERENDEZÉS KIVÁLASZTÁSÁHOZ 1. Az ideális hőmérséklet hogyan jön létre kellemes klíma? 2. A klímaberendezések működéséről 3. A különböző klímarendszerek 4. A jármű szerepe a klímaberendezés kiválasztásánál 5. Úticélok: Milyen igényeknek feleljen meg a klímaberendezés? 6. Üzemeltetés kemping területén/ sátorhelyen: Indulóáramok és biztosíték 7. Üzemeltetés menet közben: csak DC-Kittel lehetséges 8. Klimatizálás áram csatlakoztatása nélkül A generátorok színre lépnek 9. A Dometic klímaberendezései típus-áttekintés TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

3 ...SZABADIDŐJÁRMŰVEKHEZ 3 1. PLATZ Kategorie: Klimaanlagen

4 4 A MEGFELELŐ KLÍMABERENDEZÉS AZ IDEÁLIS HŐMÉRSÉKLET A KÉNYELEM ÉRZÉSE A hőmérséklettől és a páratartalomtól függ Az érzékelt hőmérséklet eltér a mért hőmérséklettől, és azt fejezi ki, hogy hogyan érzékeljük a környezetünk hőmérsékletét. A termikus érzékelés a meleg, illetve forróság érzékelésétől a kellemesen át a fázásig terjed. Célunk az, hogy kényelmet vagy kellemes klímát érezzünk, és ebben a levegő páratartalma fontos szerepet játszik. Ha a páratartalom inkább alacsony, akkor a nagyon magas levegő-hőmérsékletet is elviseljük, és növekvő verítékezéssel reagálunk. Száraz hőség esetén a veríték különösen gyorsan elpárolog a bőrről, ezáltal hűtő hatással bír. Ez elmarad, ha párás meleg éghajlatról van szó. Ha magas a levegő páratartalma, akkor a veríték nem tud elpárologni a bőrről, így nem tudja hűteni a testet. Ezért ilyenkor különösen erősnek érzékeljük a meleg miatti megterhelést. Tikkasztónak és fullasztónak érzékeljük a levegőt, keringési problémák és alvászavarok jelentkezhetnek. Ezek a felismerések egyértelművé teszik, mit kell nyújtania egy jó klímaberendezésnek. A lehűtés egymagában nem elegendő: a levegő páratartalmát is csökkenteni kell, hogy kellemes klíma jöjjön létre. Mit jelent a kellemes klíma? TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

5 ...SZABADIDŐJÁRMŰVEKHEZ 5 Egy klímaberendezés feladata: a kényelem megteremtése Azért költünk klímaberendezésre, hogy otthonunkban vagy járművünkben növeljük a komfortérzetünket. Nem túlságosan nagy az a hőmérsékleti mozgástér, amellyel a klímaberendezés kielégíthet minket. Ezt a lenti grafikon is egyértelművé teszi. 26 C-ig csak alacsony páratartalom mellett viseljük el a hőmérsékletet. Ha a levegő nagyon párás, akkor a hőmérő ne másszon 20 C fölé. Kiválóan érezzük magunkat, ha a helyiség hőmérséklete 18 C és 22 C között, a levegő páratartalma pedig 40 és 70% között van. Ahhoz, hogy magas környezeti hőmérséklet esetén egy lakókocsiban ezeket a hőmérsékleti viszonyokat biztosítani lehessen, a levegőt lehűthessük és közben párátlaníthassuk, egy kompresszorral üzemeltetett klímaberendezésre van szükség. A közvetlen vagy közvetett (víz)párologtatással működő berendezések elmaradnak ettől. Kellemes klíma 26 C-nál Kellemes tartomány a levegő-hőmérséklet és a páratartalom függvényében 26 C 24 C Hőmérsékletek 22 C 20 C 18 C 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% relatív páratartalom kellemes még kellemes kellemetlenül száraz vagy párás

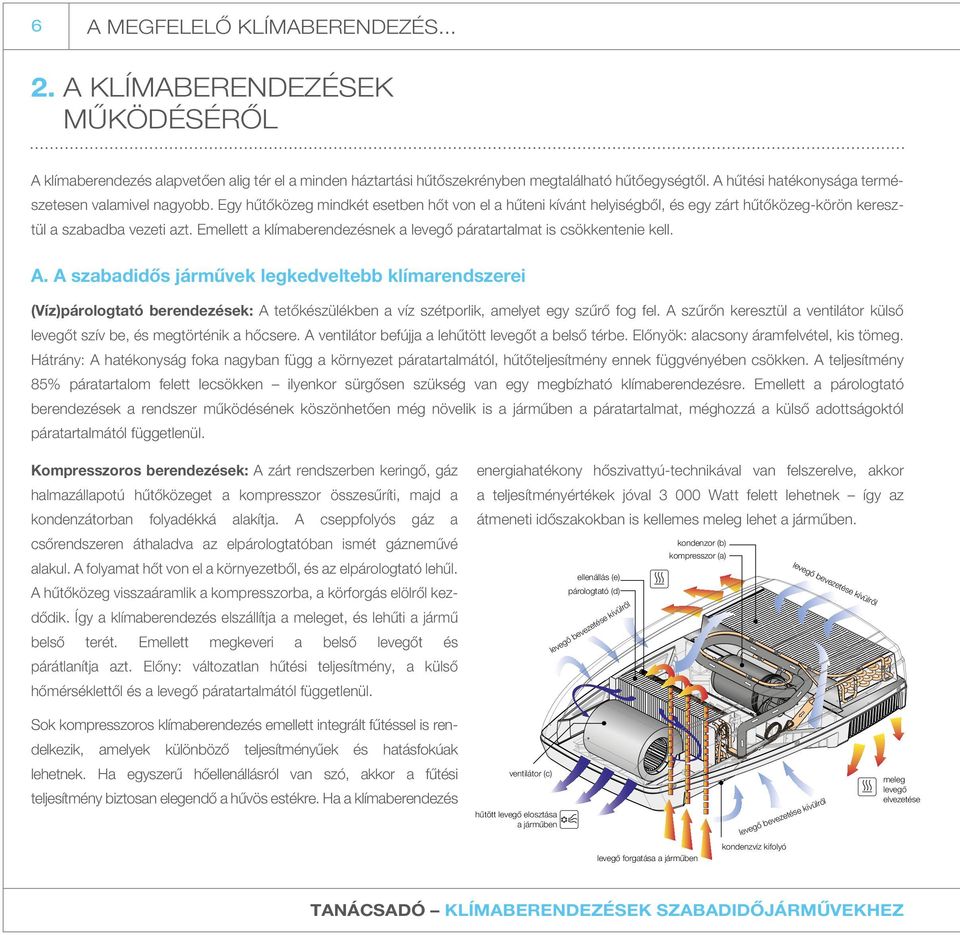

6 6 A MEGFELELŐ KLÍMABERENDEZÉS A KLÍMABERENDEZÉSEK MŰKÖDÉSÉRŐL A klímaberendezés alapvetően alig tér el a minden háztartási hűtőszekrényben megtalálható hűtőegységtől. A hűtési hatékonysága természetesen valamivel nagyobb. Egy hűtőközeg mindkét esetben hőt von el a hűteni kívánt helyiségből, és egy zárt hűtőközeg-körön keresztül a szabadba vezeti azt. Emellett a klímaberendezésnek a levegő páratartalmat is csökkentenie kell. A. A szabadidős járművek legkedveltebb klímarendszerei (Víz)párologtató berendezések: A tetőkészülékben a víz szétporlik, amelyet egy szűrő fog fel. A szűrőn keresztül a ventilátor külső levegőt szív be, és megtörténik a hőcsere. A ventilátor befújja a lehűtött levegőt a belső térbe. Előnyök: alacsony áramfelvétel, kis tömeg. Hátrány: A hatékonyság foka nagyban függ a környezet páratartalmától, hűtőteljesítmény ennek függvényében csökken. A teljesítmény 85% páratartalom felett lecsökken ilyenkor sürgősen szükség van egy megbízható klímaberendezésre. Emellett a párologtató berendezések a rendszer működésének köszönhetően még növelik is a járműben a páratartalmat, méghozzá a külső adottságoktól páratartalmától függetlenül. Kompresszoros berendezések: A zárt rendszerben keringő, gáz halmazállapotú hűtőközeget a kompresszor összesűríti, majd a kondenzátorban folyadékká alakítja. A cseppfolyós gáz a csőrendszeren áthaladva az elpárologtatóban ismét gázneművé alakul. A folyamat hőt von el a környezetből, és az elpárologtató lehűl. A hűtőközeg visszaáramlik a kompresszorba, a körforgás elölről kezdődik. Így a klímaberendezés elszállítja a meleget, és lehűti a jármű belső terét. Emellett megkeveri a belső levegőt és párátlanítja azt. Előny: változatlan hűtési teljesítmény, a külső hőmérséklettől és a levegő páratartalmától függetlenül. energiahatékony hőszivattyú-technikával van felszerelve, akkor a teljesítményértékek jóval Watt felett lehetnek így az átmeneti időszakokban is kellemes meleg lehet a járműben. kondenzor (b) kompresszor (a) ellenállás (e) párologtató (d) levegő bevezetése kívülről levegő bevezetése kívülről Sok kompresszoros klímaberendezés emellett integrált fűtéssel is rendelkezik, amelyek különböző teljesítményűek és hatásfokúak lehetnek. Ha egyszerű hőellenállásról van szó, akkor a fűtési teljesítmény biztosan elegendő a hűvös estékre. Ha a klímaberendezés ventilátor (c) hűtött levegő elosztása a járműben levegő bevezetése kívülről meleg levegő elvezetése levegő forgatása a járműben kondenzvíz kifolyó TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

7 ... SZABADIDŐJÁRMŰVEKHEZ 7 B. A szabadidőjárművekben uralkodó hőmérsékletviszonyok és azok okai A lakókocsik és lakóautók nem olyanok, mint a vastag falakból álló házak. Még ha a szigetelés valamennyire jó is, napsugárzás hatására hihetetlenül felmelegednek. Ez nem csak a forró, napos délen történik meg, a mérsékeltebb éghajlati övekben is gyorsan 30 C fölé emelkedhet a beltéri hőmérséklet. A szigetelési érték mellett egyéb tényezők is befolyásolják a járműben uralkodó hőmérsékletviszonyokat. Ilyen például az ablakok mérete és száma egy mini ablakkal rendelkező lakóautó lassabban melegszik fel, mint egy méretes ablakfelületekkel rendelkező lakókocsi. És természetesen az állomáshely is fontos: a tűző napon vagy a fák árnyékától védett helyen áll a jármű? A tulajdonos viselkedése is szerepet játszik: minden lehetőséget kihasznál, hogy jól kiszellőztessen, vagy a meleg a zárt ablakok mellett az egész belső térre átterjedhet? Príma klíma Nem is olyan egyszerű PLATZ Kategorie: Klimaanlagen

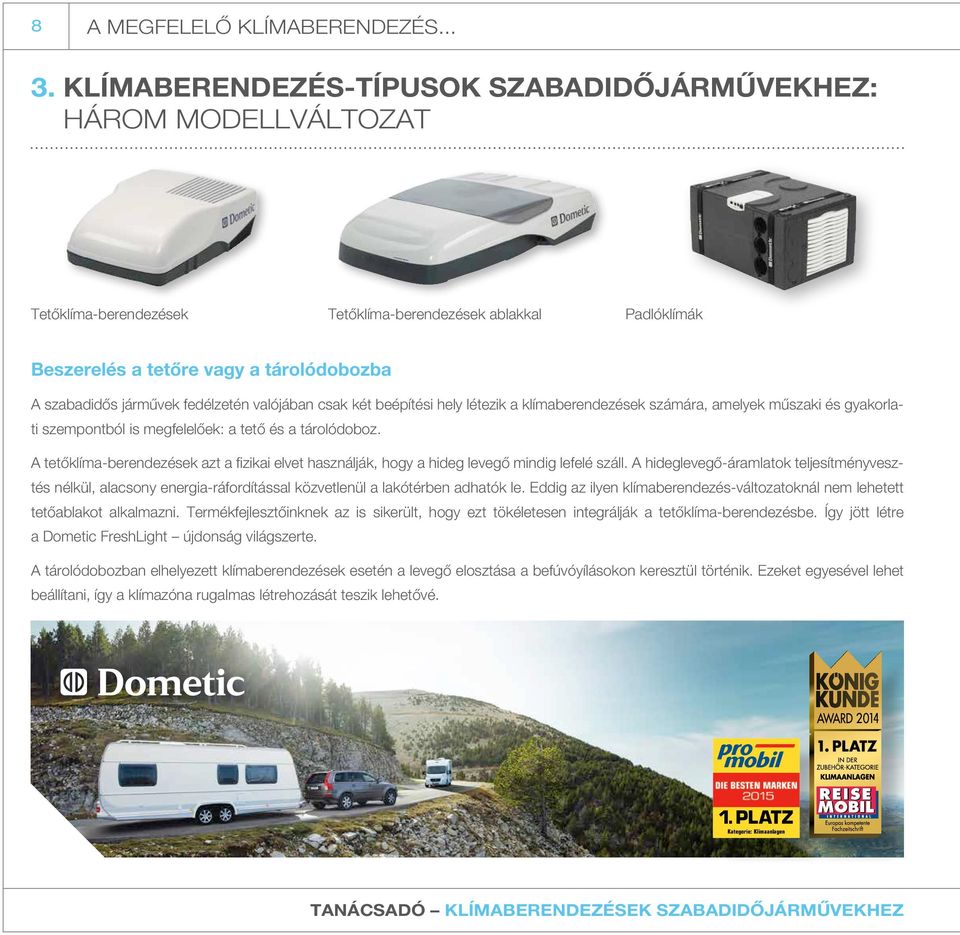

8 8 A MEGFELELŐ KLÍMABERENDEZÉS KLÍMABERENDEZÉS-TÍPUSOK SZABADIDŐJÁRMŰVEKHEZ: HÁROM MODELLVÁLTOZAT Tetőklíma-berendezések Tetőklíma-berendezések ablakkal Padlóklímák Beszerelés a tetőre vagy a tárolódobozba A szabadidős járművek fedélzetén valójában csak két beépítési hely létezik a klímaberendezések számára, amelyek műszaki és gyakorlati szempontból is megfelelőek: a tető és a tárolódoboz. A tetőklíma-berendezések azt a fizikai elvet használják, hogy a hideg levegő mindig lefelé száll. A hideglevegő-áramlatok teljesítményvesztés nélkül, alacsony energia-ráfordítással közvetlenül a lakótérben adhatók le. Eddig az ilyen klímaberendezés-változatoknál nem lehetett tetőablakot alkalmazni. Termékfejlesztőinknek az is sikerült, hogy ezt tökéletesen integrálják a tetőklíma-berendezésbe. Így jött létre a Dometic FreshLight újdonság világszerte. A tárolódobozban elhelyezett klímaberendezések esetén a levegő elosztása a befúvóyílásokon keresztül történik. Ezeket egyesével lehet beállítani, így a klímazóna rugalmas létrehozását teszik lehetővé. 1. PLATZ Kategorie: Klimaanlagen TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

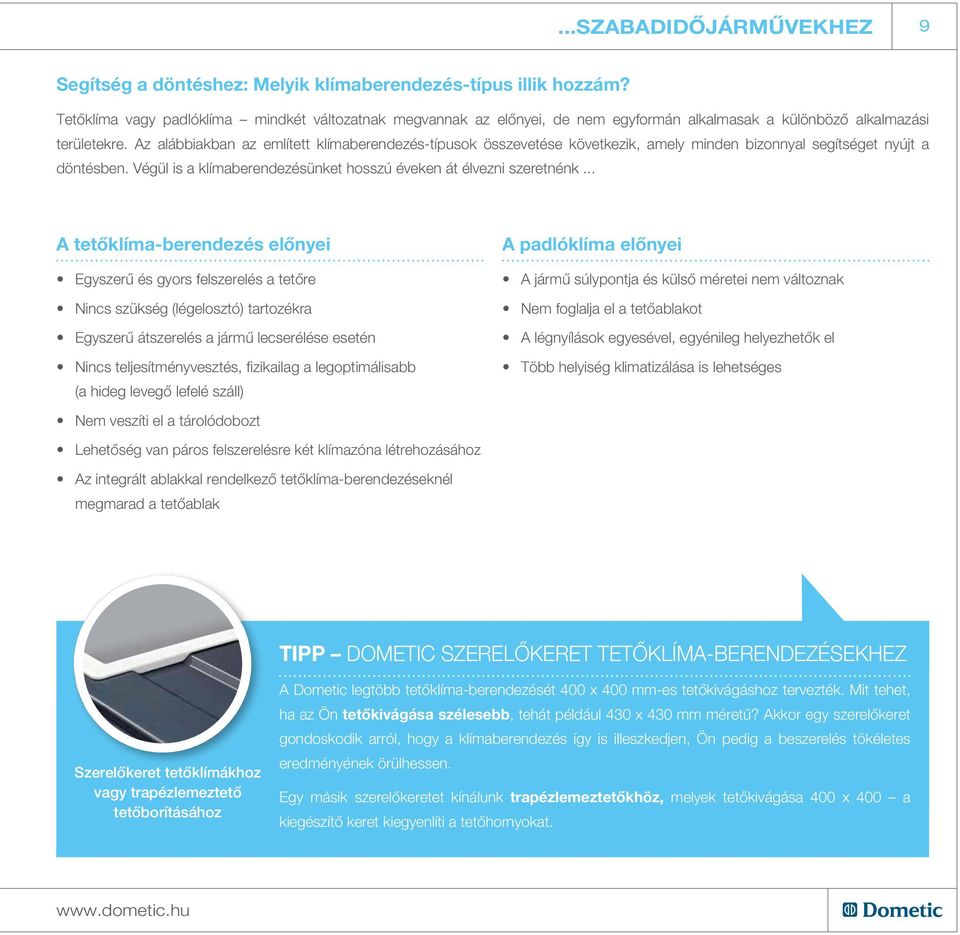

9 ...SZABADIDŐJÁRMŰVEKHEZ 9 Segítség a döntéshez: Melyik klímaberendezés-típus illik hozzám? Tetőklíma vagy padlóklíma mindkét változatnak megvannak az előnyei, de nem egyformán alkalmasak a különböző alkalmazási területekre. Az alábbiakban az említett klímaberendezés-típusok összevetése következik, amely minden bizonnyal segítséget nyújt a döntésben. Végül is a klímaberendezésünket hosszú éveken át élvezni szeretnénk... A tetőklíma-berendezés előnyei Egyszerű és gyors felszerelés a tetőre Nincs szükség (légelosztó) tartozékra Egyszerű átszerelés a jármű lecserélése esetén Nincs teljesítményvesztés, fizikailag a legoptimálisabb (a hideg levegő lefelé száll) A padlóklíma előnyei A jármű súlypontja és külső méretei nem változnak Nem foglalja el a tetőablakot A légnyílások egyesével, egyénileg helyezhetők el Több helyiség klimatizálása is lehetséges Nem veszíti el a tárolódobozt Lehetőség van páros felszerelésre két klímazóna létrehozásához Az integrált ablakkal rendelkező tetőklíma-berendezéseknél megmarad a tetőablak TIPP DOMETIC SZERELŐKERET TETŐKLÍMA-BERENDEZÉSEKHEZ Szerelőkeret tetőklímákhoz vagy trapézlemeztető tetőborításához A Dometic legtöbb tetőklíma-berendezését 400 x 400 mm-es tetőkivágáshoz tervezték. Mit tehet, ha az Ön tetőkivágása szélesebb, tehát például 430 x 430 mm méretű? Akkor egy szerelőkeret gondoskodik arról, hogy a klímaberendezés így is illeszkedjen, Ön pedig a beszerelés tökéletes eredményének örülhessen. Egy másik szerelőkeretet kínálunk trapézlemeztetőkhöz, melyek tetőkivágása 400 x 400 a kiegészítő keret kiegyenlíti a tetőhornyokat.

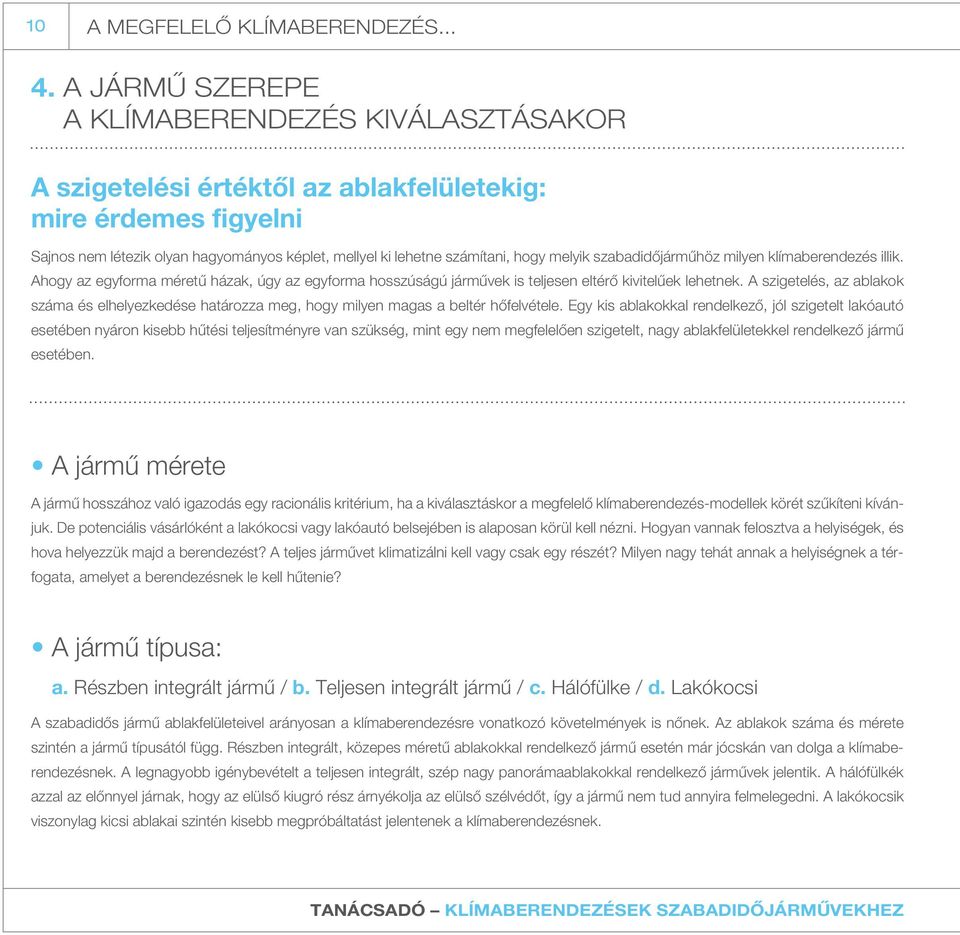

10 10 A MEGFELELŐ KLÍMABERENDEZÉS A JÁRMŰ SZEREPE A KLÍMABERENDEZÉS KIVÁLASZTÁSAKOR A szigetelési értéktől az ablakfelületekig: mire érdemes figyelni Sajnos nem létezik olyan hagyományos képlet, mellyel ki lehetne számítani, hogy melyik szabadidőjárműhöz milyen klímaberendezés illik. Ahogy az egyforma méretű házak, úgy az egyforma hosszúságú járművek is teljesen eltérő kivitelűek lehetnek. A szigetelés, az ablakok száma és elhelyezkedése határozza meg, hogy milyen magas a beltér hőfelvétele. Egy kis ablakokkal rendelkező, jól szigetelt lakóautó esetében nyáron kisebb hűtési teljesítményre van szükség, mint egy nem megfelelően szigetelt, nagy ablakfelületekkel rendelkező jármű esetében. A jármű mérete A jármű hosszához való igazodás egy racionális kritérium, ha a kiválasztáskor a megfelelő klímaberendezés-modellek körét szűkíteni kívánjuk. De potenciális vásárlóként a lakókocsi vagy lakóautó belsejében is alaposan körül kell nézni. Hogyan vannak felosztva a helyiségek, és hova helyezzük majd a berendezést? A teljes járművet klimatizálni kell vagy csak egy részét? Milyen nagy tehát annak a helyiségnek a térfogata, amelyet a berendezésnek le kell hűtenie? A jármű típusa: a. Részben integrált jármű / b. Teljesen integrált jármű / c. Hálófülke / d. Lakókocsi A szabadidős jármű ablakfelületeivel arányosan a klímaberendezésre vonatkozó követelmények is nőnek. Az ablakok száma és mérete szintén a jármű típusától függ. Részben integrált, közepes méretű ablakokkal rendelkező jármű esetén már jócskán van dolga a klímaberendezésnek. A legnagyobb igénybevételt a teljesen integrált, szép nagy panorámaablakokkal rendelkező járművek jelentik. A hálófülkék azzal az előnnyel járnak, hogy az elülső kiugró rész árnyékolja az elülső szélvédőt, így a jármű nem tud annyira felmelegedni. A lakókocsik viszonylag kicsi ablakai szintén kisebb megpróbáltatást jelentenek a klímaberendezésnek. TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

11 ...SZABADIDŐJÁRMŰVEKHEZ 11 TIPP VÁLASSZON TÖBB ERŐT! Megfelelő áramellátás esetén a klímaberendezést mindig kicsivel nagyobbra kell dimenzionálni, mint amire a járműnek feltétlenül szüksége lenne. Hiszen a teljesítmény probléma nélkül csökkenthető. Klímaberendezések áttekintése a jármű hossza alapján* Tetőklíma-berendezések FreshJet Tetőklíma-berendezések ablakkal FreshLight Padlóklímák Freshwell klímaberendezés FJ 1100 FJ 1700 FJ 2200 FJ 2600 FJ 3200 FL 1600 FL 2200 FW 2000 HB 2500 Lakókocsi 5 m 6 m 7 m 8 m > 8 m Lakóbusz 5 m 6 m 7 m 8 m > 8 m Lakóautó 5 m 6 m 6,50 m *Az áttekintés egy ideális javaslatot tartalmaz. A szükséges klímák a jármű típusa és szigetelése alapján eltérőek lehetnek.

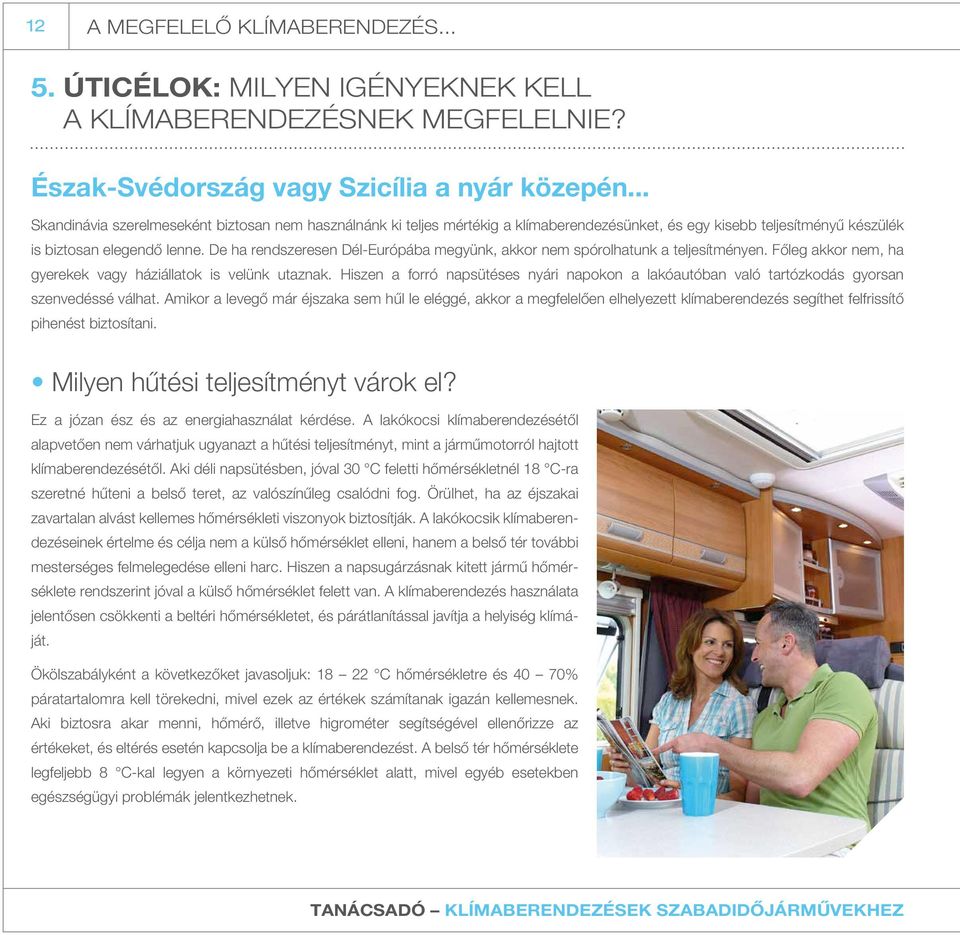

12 12 A MEGFELELŐ KLÍMABERENDEZÉS ÚTICÉLOK: MILYEN IGÉNYEKNEK KELL A KLÍMABERENDEZÉSNEK MEGFELELNIE? Észak-Svédország vagy Szicília a nyár közepén... Skandinávia szerelmeseként biztosan nem használnánk ki teljes mértékig a klímaberendezésünket, és egy kisebb teljesítményű készülék is biztosan elegendő lenne. De ha rendszeresen Dél-Európába megyünk, akkor nem spórolhatunk a teljesítményen. Főleg akkor nem, ha gyerekek vagy háziállatok is velünk utaznak. Hiszen a forró napsütéses nyári napokon a lakóautóban való tartózkodás gyorsan szenvedéssé válhat. Amikor a levegő már éjszaka sem hűl le eléggé, akkor a megfelelően elhelyezett klímaberendezés segíthet felfrissítő pihenést biztosítani. Milyen hűtési teljesítményt várok el? Ez a józan ész és az energiahasználat kérdése. A lakókocsi klímaberendezésétől alapvetően nem várhatjuk ugyanazt a hűtési teljesítményt, mint a járműmotorról hajtott klímaberendezésétől. Aki déli napsütésben, jóval 30 C feletti hőmérsékletnél 18 C-ra szeretné hűteni a belső teret, az valószínűleg csalódni fog. Örülhet, ha az éjszakai zavartalan alvást kellemes hőmérsékleti viszonyok biztosítják. A lakókocsik klímaberendezéseinek értelme és célja nem a külső hőmérséklet elleni, hanem a belső tér további mesterséges felmelegedése elleni harc. Hiszen a napsugárzásnak kitett jármű hőmérséklete rendszerint jóval a külső hőmérséklet felett van. A klímaberendezés használata jelentősen csökkenti a beltéri hőmérsékletet, és párátlanítással javítja a helyiség klímáját. Ökölszabályként a következőket javasoljuk: C hőmérsékletre és 40 70% páratartalomra kell törekedni, mivel ezek az értékek számítanak igazán kellemesnek. Aki biztosra akar menni, hőmérő, illetve higrométer segítségével ellenőrizze az értékeket, és eltérés esetén kapcsolja be a klímaberendezést. A belső tér hőmérséklete legfeljebb 8 C-kal legyen a környezeti hőmérséklet alatt, mivel egyéb esetekben egészségügyi problémák jelentkezhetnek. TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

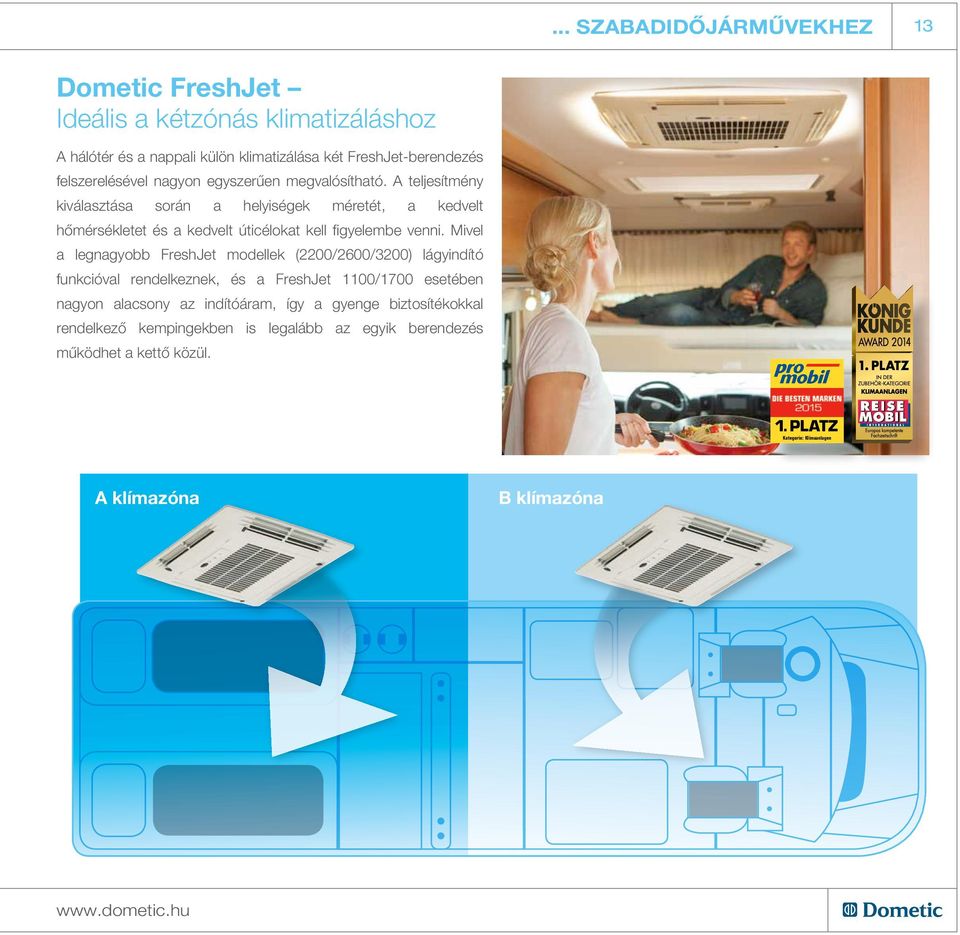

13 ... SZABADIDŐJÁRMŰVEKHEZ 13 Dometic FreshJet Ideális a kétzónás klimatizáláshoz A hálótér és a nappali külön klimatizálása két FreshJet-berendezés felszerelésével nagyon egyszerűen megvalósítható. A teljesítmény kiválasztása során a helyiségek méretét, a kedvelt hőmérsékletet és a kedvelt úticélokat kell figyelembe venni. Mivel a legnagyobb FreshJet modellek (2200/2600/3200) lágyindító funkcióval rendelkeznek, és a FreshJet 1100/1700 esetében nagyon alacsony az indítóáram, így a gyenge biztosítékokkal rendelkező kempingekben is legalább az egyik berendezés működhet a kettő közül. 1. PLATZ Kategorie: Klimaanlagen A klímazóna B klímazóna

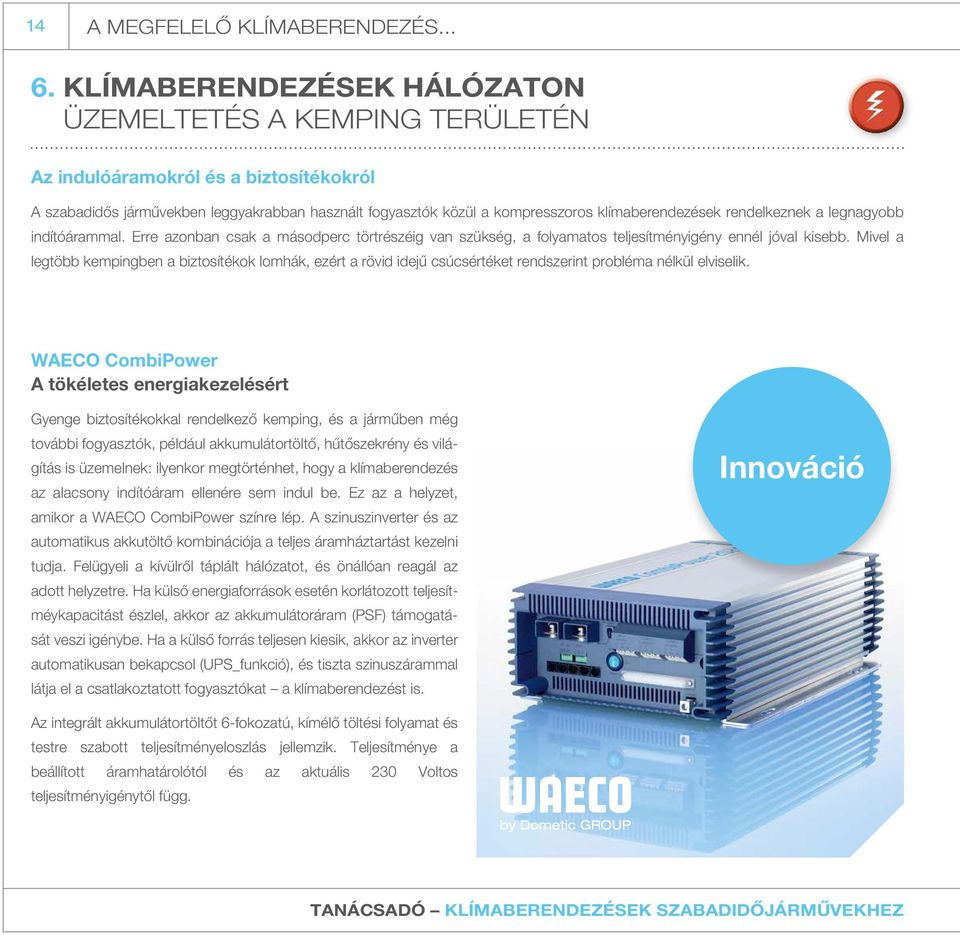

14 14 A MEGFELELŐ KLÍMABERENDEZÉS KLÍMABERENDEZÉSEK HÁLÓZATON ÜZEMELTETÉS A KEMPING TERÜLETÉN Az indulóáramokról és a biztosítékokról A szabadidős járművekben leggyakrabban használt fogyasztók közül a kompresszoros klímaberendezések rendelkeznek a legnagyobb indítóárammal. Erre azonban csak a másodperc törtrészéig van szükség, a folyamatos teljesítményigény ennél jóval kisebb. Mivel a legtöbb kempingben a biztosítékok lomhák, ezért a rövid idejű csúcsértéket rendszerint probléma nélkül elviselik. WAECO CombiPower A tökéletes energiakezelésért Gyenge biztosítékokkal rendelkező kemping, és a járműben még további fogyasztók, például akkumulátortöltő, hűtőszekrény és világítás is üzemelnek: ilyenkor megtörténhet, hogy a klímaberendezés az alacsony indítóáram ellenére sem indul be. Ez az a helyzet, amikor a WAECO CombiPower színre lép. A szinuszinverter és az automatikus akkutöltő kombinációja a teljes áramháztartást kezelni tudja. Felügyeli a kívülről táplált hálózatot, és önállóan reagál az adott helyzetre. Ha külső energiaforrások esetén korlátozott teljesítméykapacitást észlel, akkor az akkumulátoráram (PSF) támogatását veszi igénybe. Ha a külső forrás teljesen kiesik, akkor az inverter automatikusan bekapcsol (UPS_funkció), és tiszta szinuszárammal látja el a csatlakoztatott fogyasztókat a klímaberendezést is. Innováció Az integrált akkumulátortöltőt 6-fokozatú, kímélő töltési folyamat és testre szabott teljesítményeloszlás jellemzik. Teljesítménye a beállított áramhatárolótól és az aktuális 230 Voltos teljesítményigénytől függ. TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

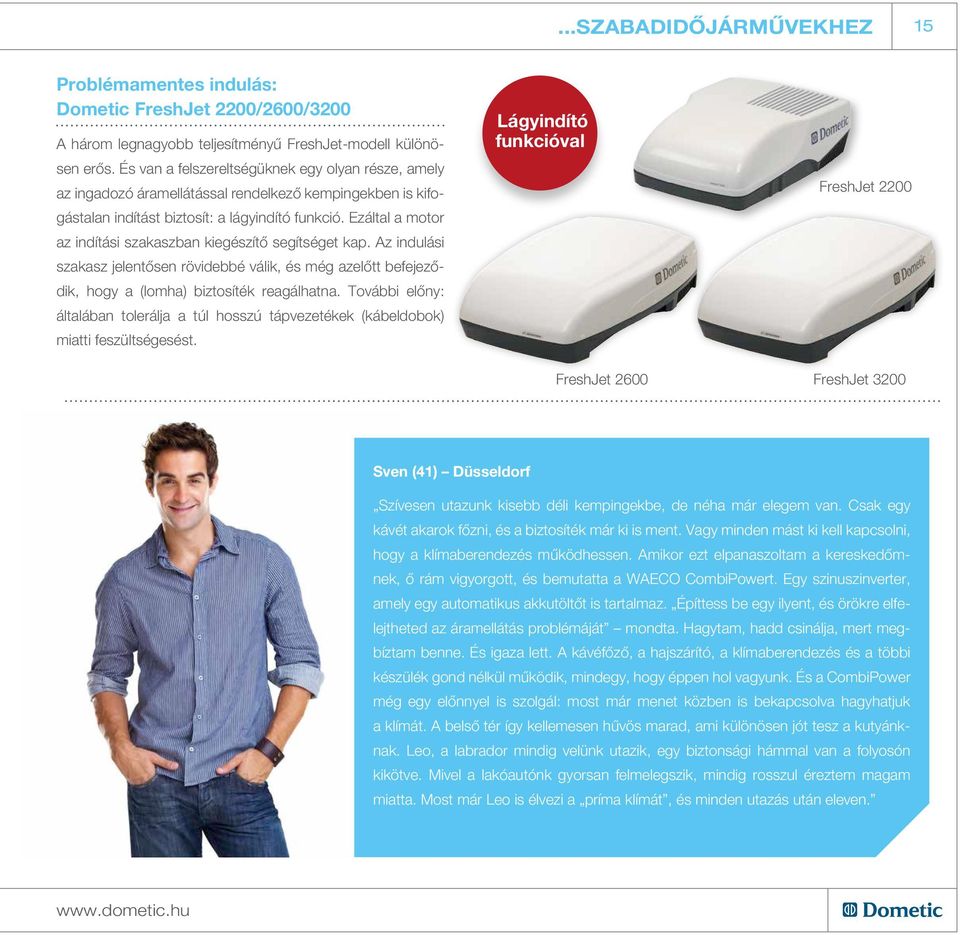

15 ...SZABADIDŐJÁRMŰVEKHEZ 15 Problémamentes indulás: Dometic FreshJet 2200/2600/3200 A három legnagyobb teljesítményű FreshJet-modell különösen erős. És van a felszereltségüknek egy olyan része, amely az ingadozó áramellátással rendelkező kempingekben is kifogástalan indítást biztosít: a lágyindító funkció. Ezáltal a motor az indítási szakaszban kiegészítő segítséget kap. Az indulási szakasz jelentősen rövidebbé válik, és még azelőtt befejeződik, hogy a (lomha) biztosíték reagálhatna. További előny: általában tolerálja a túl hosszú tápvezetékek (kábeldobok) miatti feszültségesést. Lágyindító funkcióval FreshJet 2600 FreshJet 2200 FreshJet 3200 Sven (41) Düsseldorf Szívesen utazunk kisebb déli kempingekbe, de néha már elegem van. Csak egy kávét akarok főzni, és a biztosíték már ki is ment. Vagy minden mást ki kell kapcsolni, hogy a klímaberendezés működhessen. Amikor ezt elpanaszoltam a kereskedőmnek, ő rám vigyorgott, és bemutatta a WAECO CombiPowert. Egy szinuszinverter, amely egy automatikus akkutöltőt is tartalmaz. Építtess be egy ilyent, és örökre elfelejtheted az áramellátás problémáját mondta. Hagytam, hadd csinálja, mert megbíztam benne. És igaza lett. A kávéfőző, a hajszárító, a klímaberendezés és a többi készülék gond nélkül működik, mindegy, hogy éppen hol vagyunk. És a CombiPower még egy előnnyel is szolgál: most már menet közben is bekapcsolva hagyhatjuk a klímát. A belső tér így kellemesen hűvös marad, ami különösen jót tesz a kutyánknak. Leo, a labrador mindig velünk utazik, egy biztonsági hámmal van a folyosón kikötve. Mivel a lakóautónk gyorsan felmelegszik, mindig rosszul éreztem magam miatta. Most már Leo is élvezi a príma klímát, és minden utazás után eleven.

16 16 A MEGFELELŐ KLÍMABERENDEZÉS ÜZEMELTETÉS MENET KÖZBEN IS A DC-KITTEL LEHETSÉGES Útközben is kellemes hűvös marad Minden Dometic klímaberendezéshez létezik egy megfelelő DC_Kt, amely lehetővé teszi a 12 voltos járműakkumulátorral (inverteren keresztül) történő működtetést. Így nem kell a lakótér klimatizálásával a nyaralás helyszínére történő megérkezésig várni már útközben is hűvösen tarthatja a helyiséget. Ez különösen kényelmes, ha több személy vagy háziállatok is velünk utaznak. Sokkal több, mint egy egyszerű inverter A Dometic klímaberendezés-tartozékai között öt eltérő teljesítményű és felszereltségű DC-Kit közül választhat. A DC-Kitek fő alkotóeleme egy szinusz vagy trapézinverter illetve egy töltőáram-elosztó. Ez biztosítja az energia menet közbeni elosztását. Szabályozza az indító akkumulátor, a segédüzemi akkumulátor és a generátor közötti áramelosztást. Emellett megakadályozza az akkumulátorok vagy a fedélzeti elektronika túlterhelését. Standard kitek Trapézinverter, alacsonyfeszültség elleni védelemmel ellátott töltéselosztó, 230 Voltos prioritáskpcsoló ezek a z alacsony árú DC- Kit 1 és 2 legfontosabb jellemzői. Az inverter kizárólag klímaberendezések üzemeltetéséhez használható. Komfort kitek A DC-Kit 3, 4, 5 és 6 szinuszinvertere tiszta szinuszfeszültséget kínál. Ezzel ellátja a klímaberendezést vagy egyéb elektromos eszközöket is. A kivitel jellemzői: alacsonyfeszültség elleni védelemmel ellátott töltéselosztó, 230 Voltos prioritáskapcsoló, távirányítás. TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

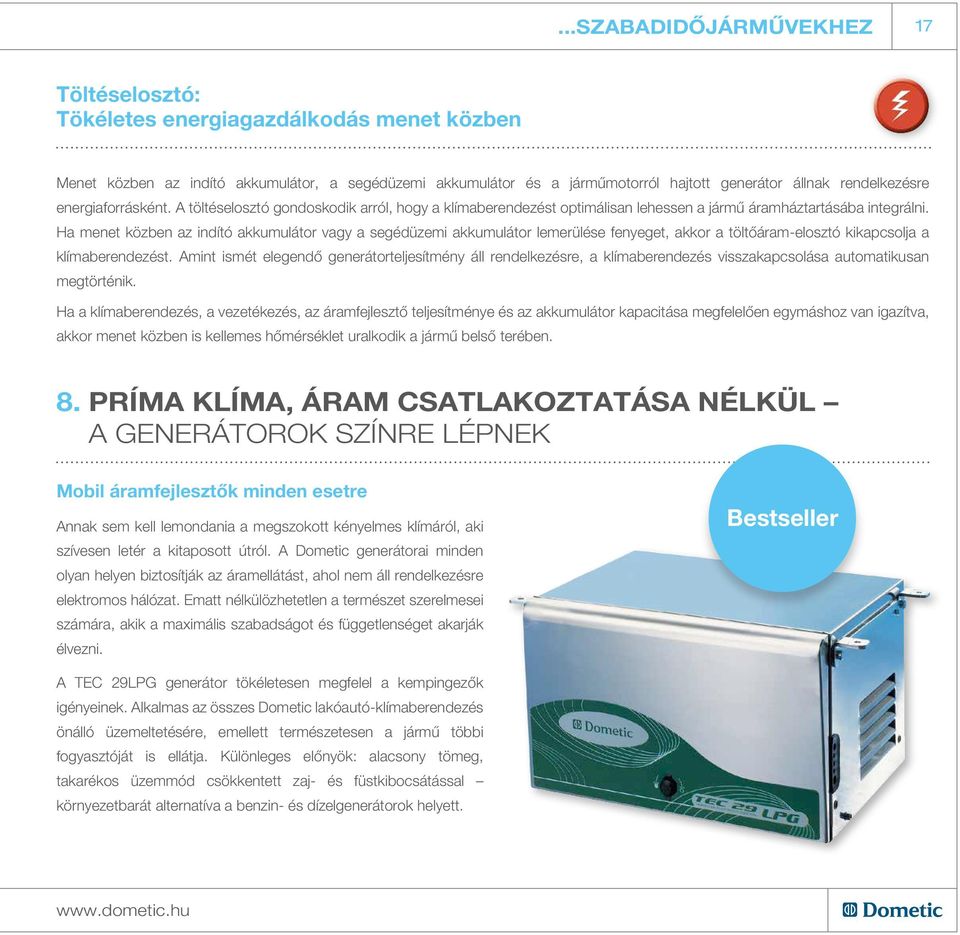

17 ...SZABADIDŐJÁRMŰVEKHEZ 17 Töltéselosztó: Tökéletes energiagazdálkodás menet közben Menet közben az indító akkumulátor, a segédüzemi akkumulátor és a járműmotorról hajtott generátor állnak rendelkezésre energiaforrásként. A töltéselosztó gondoskodik arról, hogy a klímaberendezést optimálisan lehessen a jármű áramháztartásába integrálni. Ha menet közben az indító akkumulátor vagy a segédüzemi akkumulátor lemerülése fenyeget, akkor a töltőáram-elosztó kikapcsolja a klímaberendezést. Amint ismét elegendő generátorteljesítmény áll rendelkezésre, a klímaberendezés visszakapcsolása automatikusan megtörténik. Ha a klímaberendezés, a vezetékezés, az áramfejlesztő teljesítménye és az akkumulátor kapacitása megfelelően egymáshoz van igazítva, akkor menet közben is kellemes hőmérséklet uralkodik a jármű belső terében. 8. PRÍMA KLÍMA, ÁRAM CSATLAKOZTATÁSA NÉLKÜL A GENERÁTOROK SZÍNRE LÉPNEK Mobil áramfejlesztők minden esetre Annak sem kell lemondania a megszokott kényelmes klímáról, aki szívesen letér a kitaposott útról. A Dometic generátorai minden olyan helyen biztosítják az áramellátást, ahol nem áll rendelkezésre elektromos hálózat. Ematt nélkülözhetetlen a természet szerelmesei számára, akik a maximális szabadságot és függetlenséget akarják élvezni. Bestseller A TEC 29LPG generátor tökéletesen megfelel a kempingezők igényeinek. Alkalmas az összes Dometic lakóautó-klímaberendezés önálló üzemeltetésére, emellett természetesen a jármű többi fogyasztóját is ellátja. Különleges előnyök: alacsony tömeg, takarékos üzemmód csökkentett zaj- és füstkibocsátással környezetbarát alternatíva a benzin- és dízelgenerátorok helyett.

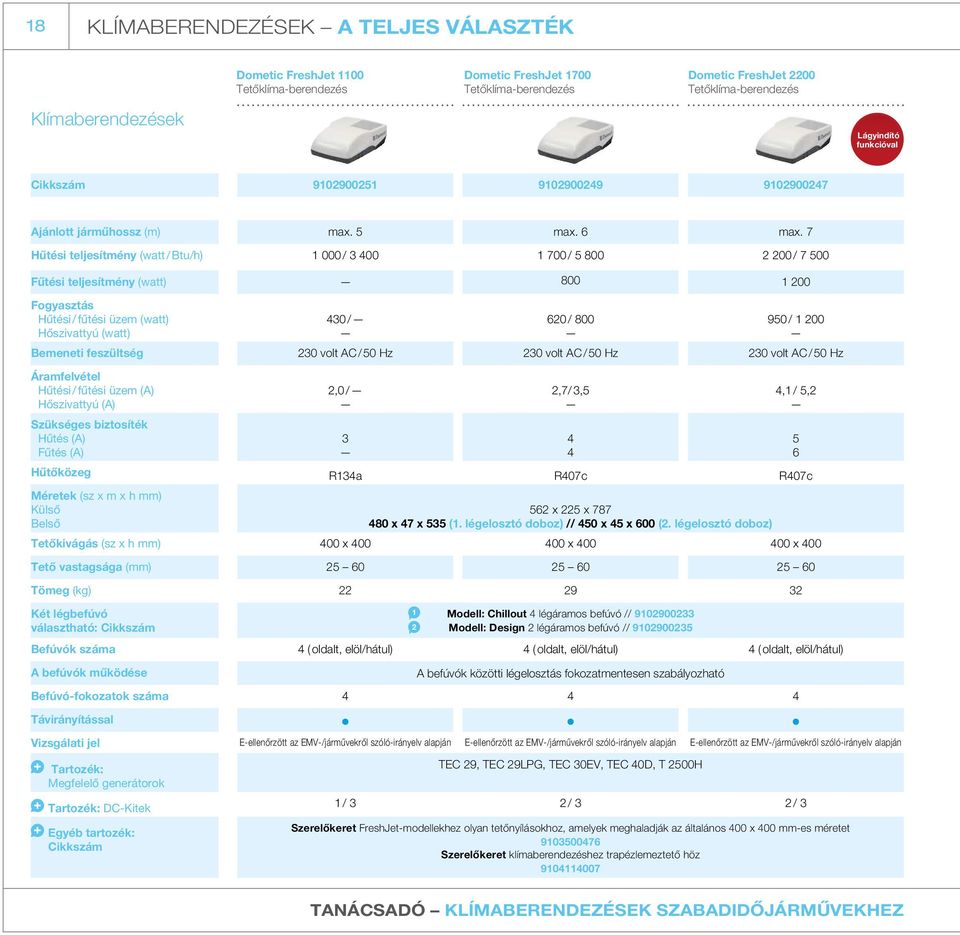

18 18 KLÍMABERENDEZÉSEK A TELJES VÁLASZTÉK Dometic FreshJet 1100 Tetőklíma-berendezés Dometic FreshJet 1700 Tetőklíma-berendezés Dometic FreshJet 2200 Tetőklíma-berendezés Klímaberendezések Lágyindító funkcióval Cikkszám Ajánlott járműhossz (m) max. 5 max. 6 max. 7 Hűtési teljesítmény (watt / Btu/h) / / / Fűtési teljesítmény (watt) Fogyasztás Hűtési / fűtési üzem (watt) Hőszivattyú (watt) 430 / 620 / / Bemeneti feszültség 230 volt AC / 50 Hz 230 volt AC / 50 Hz 230 volt AC / 50 Hz Áramfelvétel Hűtési / fűtési üzem (A) Hőszivattyú (A) 2,0 / 2,7/ 3,5 4,1 / 5,2 Szükséges biztosíték Hűtés (A) Fűtés (A) Hűtőközeg R134a R407c R407c Méretek (sz x m x h mm) Külső Belső 562 x 225 x x 47 x 535 (1. légelosztó doboz) // 450 x 45 x 600 (2. légelosztó doboz) Tetőkivágás (sz x h mm) 400 x x x 400 Tető vastagsága (mm) Tömeg (kg) Két légbefúvó választható: Cikkszám Modell: Chillout 4 légáramos befúvó // Modell: Design 2 légáramos befúvó // Befúvók száma 4 ( oldalt, elöl/hátul) 4 ( oldalt, elöl/hátul) 4 ( oldalt, elöl/hátul) A befúvók működése A befúvók közötti légelosztás fokozatmentesen szabályozható Befúvó-fokozatok száma Távirányítással Vizsgálati jel E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján Tartozék: Megfelelő generátorok Tartozék: DC-Kitek Egyéb tartozék: Cikkszám 1 2 TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H 1 / 3 2 / 3 2 / 3 Szerelőkeret FreshJet-modellekhez olyan tetőnyílásokhoz, amelyek meghaladják az általános 400 x 400 mm-es méretet Szerelőkeret klímaberendezéshez trapézlemeztető höz TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

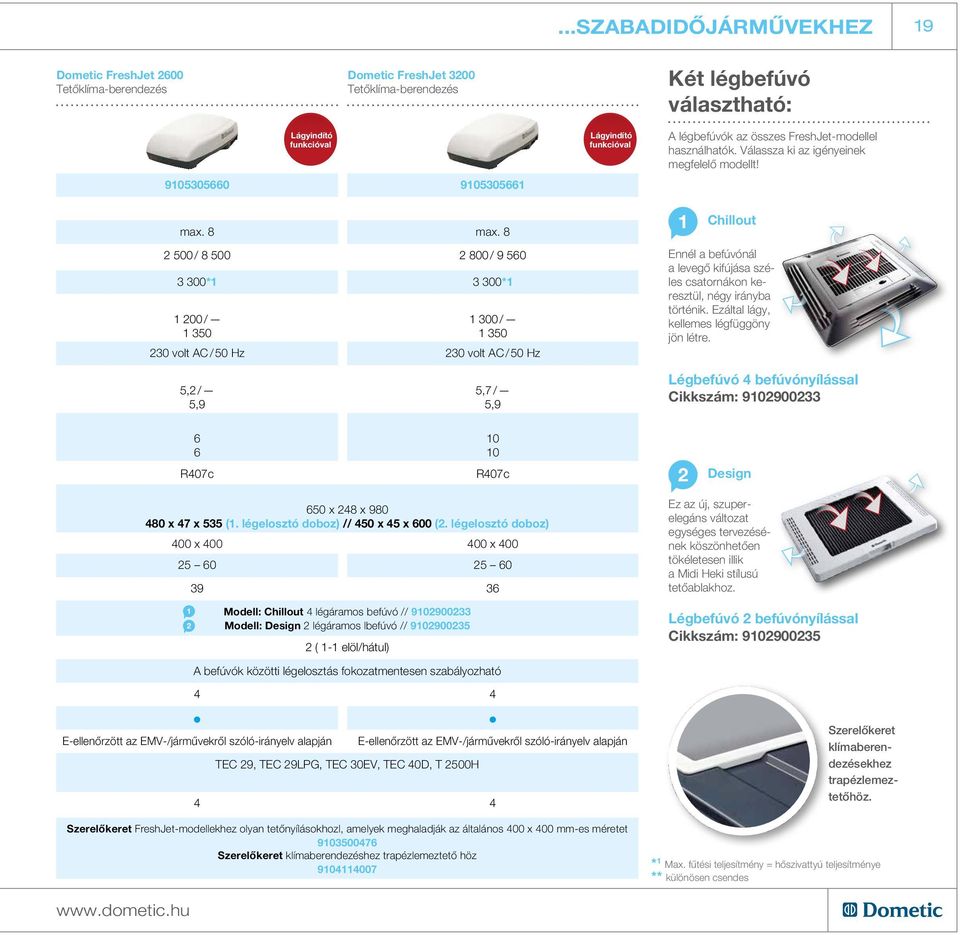

19 ...SZABADIDŐJÁRMŰVEKHEZ 19 Dometic FreshJet 2600 Tetőklíma-berendezés Dometic FreshJet 3200 Tetőklíma-berendezés Két légbefúvó választható: max. 8 max / / * * / Lágyindító funkcióval / volt AC / 50 Hz 230 volt AC / 50 Hz Lágyindító funkcióval A légbefúvók az összes FreshJet-modellel használhatók. Válassza ki az igényeinek megfelelő modellt! 1 Chillout Ennél a befúvónál a levegő kifújása széles csatornákon keresztül, négy irányba történik. Ezáltal lágy, kellemes légfüggöny jön létre. 5,2 / 5,9 5,7 / 5,9 Légbefúvó 4 befúvónyílással Cikkszám: R407c R407c 2 Design 650 x 248 x x 47 x 535 (1. légelosztó doboz) // 450 x 45 x 600 (2. légelosztó doboz) 400 x x Ez az új, szuperelegáns változat egységes tervezésének köszönhetően tökéletesen illik a Midi Heki stílusú tetőablakhoz. 1 2 Modell: Chillout 4 légáramos befúvó // Modell: Design 2 légáramos lbefúvó // ( 1-1 elöl/hátul) A befúvók közötti légelosztás fokozatmentesen szabályozható 4 4 Légbefúvó 2 befúvónyílással Cikkszám: E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján 4 4 Szerelőkeret FreshJet-modellekhez olyan tetőnyílásokhozl, amelyek meghaladják az általános 400 x 400 mm-es méretet Szerelőkeret klímaberendezéshez trapézlemeztető höz Szerelőkeret klímaberendezésekhez trapézlemeztetőhöz. * 1 Max. fűtési teljesítmény = hőszivattyú teljesítménye ** különösen csendes

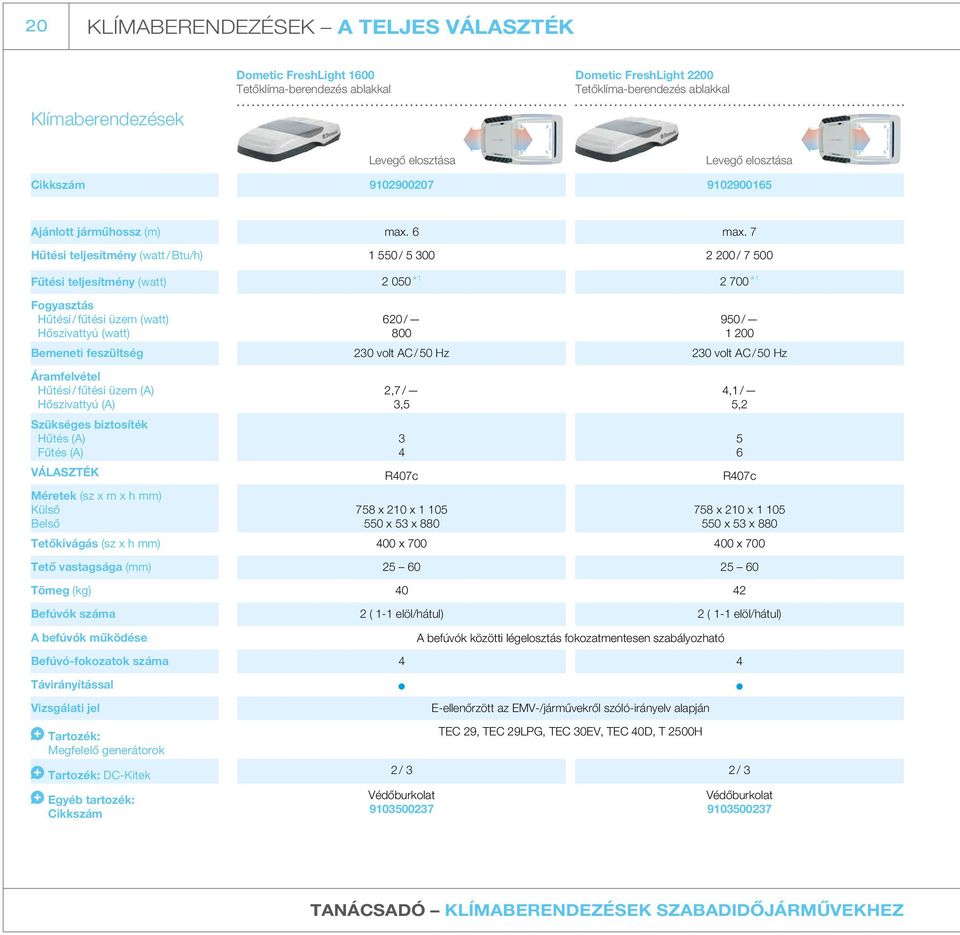

20 20 KLÍMABERENDEZÉSEK A TELJES VÁLASZTÉK Klímaberendezések Dometic FreshLight 1600 Tetőklíma-berendezés ablakkal Dometic FreshLight 2200 Tetőklíma-berendezés ablakkal Levegő elosztása Levegő elosztása Cikkszám Ajánlott járműhossz (m) max. 6 max. 7 Hűtési teljesítmény (watt / Btu/h) / / Fűtési teljesítmény (watt) * * 1 Fogyasztás Hűtési / fűtési üzem (watt) Hőszivattyú (watt) 620 / 800 Bemeneti feszültség 230 volt AC / 50 Hz 230 volt AC / 50 Hz 950 / Áramfelvétel Hűtési / fűtési üzem (A) Hőszivattyú (A) Szükséges biztosíték Hűtés (A) Fűtés (A) 2,7 / 3, ,1 / 5,2 5 6 VÁLASZTÉK R407c R407c Méretek (sz x m x h mm) Külső Belső 758 x 210 x x 53 x x 210 x x 53 x 880 Tetőkivágás (sz x h mm) 400 x x 700 Tető vastagsága (mm) Tömeg (kg) Befúvók száma 2 ( 1-1 elöl/hátul) 2 ( 1-1 elöl/hátul) A befúvók működése A befúvók közötti légelosztás fokozatmentesen szabályozható Befúvó-fokozatok száma 4 4 Távirányítással Vizsgálati jel Tartozék: Megfelelő generátorok Tartozék: DC-Kitek Egyéb tartozék: Cikkszám E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján TEC 29, TEC 29LPG, TEC 30EV, TEC 40D, T 2500H 2 / 3 2 / 3 Védőburkolat Védőburkolat TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

21 ...SZABADIDŐJÁRMŰVEKHEZ 21 Dometic FreshWell 2000 Padlóklíma Dometic HB 2500 Padlóklíma Levegő elosztása Levegő elosztása max. 6 max / / * / 900 / volt AC / 50 Hz 230 volt AC / 50 Hz 2,8 / 3 R407c 3,9 / 4,8 4 5 R410a 400 x 286 x x 280 x ,9 3 légnyílás (tartozék) középre vagy a helyiségben elosztva beépítve 3 3 E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján TEC 29, TEC 29LPG, TEC 30EV, TEC 40D E-ellenőrzött az EMV-/járművekről szóló-irányelv alapján TEC 29, TEC 29LPG, TEC 30EV, TEC 40D 3 lásd az interneten: lásd az interneten: * 3 Max. fűtési teljesítmény = hőszivattyú teljesítménye plusz a fűtőelem teljesítménye ** különösen csendes

22 22 KLÍMABERENDEZÉSEK VÁLASZTHATÓ BŐVÍTÉSE Generátorok TEC 29 TEC 29LPG TEC 30EV TEC 40D T 2500H Cikkszám Üzemmód/üzemanyag Hagyományos benzin, ROZ 91 LPG-gáz, legalább 60% propánnal Dízel Dízel Hagyományos benzin, ROZ 91 Fogyasztás max. 1,2 l/h max. 1,0 kg/h max. 0,7 l/h max. 1,4 l/h max. 1,2 l/h Tartós teljesítmény (W) Csúcsteljesítmény (W) Kimeneti feszültség 230 volt AC ±1% (tartósan)/tiszta szinuszfeszültség 230 volt AC ±1% (tartósan)/tiszta szinuszfeszültség 230 volt AC ±1% (tartósan)/tiszta szinuszfeszültség 230 volt AC ±1% (tartósan)/tiszta szinuszfeszültség 230 volt AC ±10% (tartósan)/tiszta szinuszfeszültség Rövidzárlat elleni védelem Max. indítási áramerősség (A) Zajszint 7 m távolságnál (dba) Csökkentett zaj Kezelés külső kezelőpanelen Vizsgálati jel E13 E13 E13 E24 E3 Motor teljesítménye (kw (LE)) 4,0 (5,5) 4,0 (5,5) 3,3 (4,5) 4,7 (6,4) 4,0 (5,5) Szélesség a felfüggesztéssel együtt (mm) Méretek (sz x m x h mm) 480 x 290 x x 290 x x 465 x x 457 x x 290 x 385 Ház kivitele Nemesacél Nemesacél Nemesacél Nemesacél Nemesacél Tömeg (kg) 44,0 44,0 70,0 96,5 50,0 Dometic klímaberendezésekkel kompatibilis FreshLight 1600 FreshLight 2200 FreshJet 1100 FreshJet 1700 FreshJet 2200 FreshJet 2600 FreshJet 3200 HB 2500 FreshWell 2000 TANÁCSADÓ KLÍMABERENDEZÉSEK SZABADIDŐJÁRMŰVEKHEZ

23 ...SZABADIDŐJÁRMŰVEKHEZ 23 DC-Kit a 12 voltos üzemmódhoz DC-Kit-1 DC-Kit-2 DC-Kit-3 / DC-Kit-5 DC-Kit-4 / DC-Kit-6 Hagyományos megoldás Hagyományos megoldás Komfort megoldás Komfort megoldás Cikkszám (12 V) (24 V) (12 V) (24 V) Áramfogyasztás (12 volt DC) (A)* V: V: Áramfejlesztő ajánlott teljesítménye (A)* V: V: V: V: V: V: 75 Ajánlott akkumulátor-összkapacitás (Ah)* Tartós teljesítmény (watt) Méretek (sz x m x h mm)inverter Elsőbbségi kapcsolás 210 x 77 x x 77 x ,5 x 94,3 x x 128,4 x 436 Szállítási terjedelem Inverter Szinusz Szinuszhoz hasonló Kimeneti feszültség Elsőbbségi kapcsolás Távirányítással, vezérlőkábel (m) 2 akkumulátorkábel, 1,5 m hosszú (mm 2 ) 230 voltos csatlakozókábel (db) Töltőáram-elosztó relével teljesítményrelével , , Dometic klímaberendezésekkel kompatibilis FreshLight 1600 FreshLight 2200 FreshJet 1100 FreshJet 1700 FreshJet 2200 FreshJet 2600 FreshJet 3200 HB 2500 FreshWell 2000 * 1 Az áramfogyasztás függ a használt klímaberendezéstől és a környezeti hőmérsékletektől. * 2 Az áramfejlesztő teljesítménye függ a használt klímaberendezéstől és a környezeti hőmérsékletektől. * 3 Az akkumulátor összkapacitása függ a használt klímaberendezéstől és a környezeti hőmérsékletektől.

24 A TELJES KÍNÁLAT Termékek megtekintése: HUNGARY DOMETIC PLC. SALES OFFICE H-1147 Budapest Kerékgyártó u. 5. Tel Fax Mail budapest@dometic.hu és keressen minket a FACEBOOKON is
