1 1 ConCorde 630 MSD MP4 Használati útmutató

2 Köszönjük, hogy a ConCorde M-630 MSD MP4 lejátszót választotta. A készülék első használata előtt, kérjük olvassa el figyelmesen a használati útmutatót. A készülék bemutatása A gombok működése M/OK: A főmenüben az M gomb rövid megnyomásával beléphet az egyes menüpontokba/almenüpontokba, vagy visszaléphet az el őző felületre. Hosszan nyomva visszaléphet a f őmenübe. : Az Előző gomb megnyomásával visszaléphet az el őző fájra / a VOL megnyomása után az El őző gomb megnyomásával csökkentheti a hanger őt / hosszan nyomva gyors visszatekerés 2

3 : A Következő gomb megnyomásával a továbbléphet a következ ő fájlra /a VOL megnyomása után a Következ ő gomb megnyomásával növelheti a hangerőt/ hosszan nyomva gyors el őretekerés. VOL: Hangerőgomb; röviden nyomva megjelenik a hanger őbeállítás felülete. Lejátszás gomb (középs ő gomb): Lejátszás, szünet, leállítás On/Off:Bekapcsolás, kikapcsolás. Akkumlátor töltöttségi szintje Teljes töltöttség Akkumulátor hamarosan lemerül, kérjük töltse a készüléket. Töltés előtt kapcsolja be a készüléket. (Tolja a bekapcsoló gombot ON pozícióba) Kapcsolja ki a készüléket, ha hosszabb ideig nem használja. Funkciók Zenelejátszás 1. Csatlakoztassa a fülhallgatót a fülhallgató aljzathoz. 2. Tolja a bekapcsoló gombot ON pozícióba, tartsa nyomva a Lejátszás gombot a készülék bekapcsol. 3. Válassza a Zene menüpontot, majd nyomja meg az M gombot a belépéshez. 4. Zenelejátszás közben az alábbi felület látható a kijelz őn: 3

4 5. A zenelejátszás elindításához nyomja meg a Lejátszás (középs ő) gombot. 6. A gomb ismételt megnyomásával szüneteltetheti a lejátszást 7. Az Előző/Következő gombbal az el őző/következő dalra léphet. Hangszín beállítása 1. Zenelejátszás közben az M gomb megnyomásával lépjen be a zenei almenübe. 2. A Következő gombbal válassza a Hangszín beállítás funkciót. 3. Nyomja meg az M gombot a belépéshez. A következ ő beállítások közül választhat: Natural, Rock, Pop, Classic, Soft, Jazz. 4. Miután kiválasztotta a megfelel ő hangszínt, nyomja meg az M gombot a megerősítéshez Dalszöveg kijelzés A készülék támogatja a *.LRC formátumú dalszövegek kijelzését zenelejátszás közben. A dalszöveg fájlok használata: Győződjön meg róla, hogy dalszöveg címe és a dal címe megegyezik. Példa: Zenei fájl: Butterfly.mp3 Dalszöveg fájl: Butterfly.lrc 4

5 A dalszöveg megjelenítéséhez az adott dal lejátszása közben nyomja meg hosszan az M gombot. A kilépéshez nyomja meg röviden az M gombot. Hangfelvétel Hangfelvétel előtt győződjön meg, hogy az akkumulátor fel van töltve, nem fog hamarosan lemerülni. Minden mappában 99 hangfelvétel tárolható. 1. A főmenüben válassza a Felvétel menüpontot. 2. Az M megnyomásával lépjen be. 3. A Lejátszás (középső) gomb megnyomásával elindíthatja a felvételt. A gomb ismételt megnyomásával szüneteltetheti a felvételt. Az M gomb hosszú megnyomásával elmentheti a felvételt. A készülék a felvételeket a memóriakártyára menit el, a Zene menüpontban hallgathatóak meg a felvételek. Ha a kijelzőn a Megtelt látható, akkor nincs több hely a memóriakártyán további felvételek készítésére. Ilyenkor töröljön a néhány fájlt. Felvétel típusának kiválasztása 1. Lépjen be a Felvétel almenüpontjába az M megnyomásával (gy őződjön 2. meg róla, hogy nincs folyamatban hangfelvétel) 3. Válassza a Felvétel típusa opciót, majd nyomja meg az M gombot. 5

6 Az alábbi opciók közül választhat. 32k BPS act fájl (hangra aktivált felvétel) 56K BPS wav fájl (hangra aktivált felvétel) 128K BPS act fájl, normál minőség 256K BPS wav fájl, jó minőség 4. A Következő gombbal válassza ki a megfelel ő felvételi módot, majd az 5. M megnyomásával er ősítse meg. 6. A Lejátszás (középső) gomb megnyomásával elindíthatja az új felvételt. FM Rádió 1. A főmenüben válassza az FM rádió menüpontot. 2. Az M megnyomásával lépjen be. 3. Automatikus csatorna keresés: Az Előző/Következő gomb hosszú megnyomásával elindíthatja az automatikus csatorna keresést. A keresés leállításához nyomja meg az El őző/következő gombot. 4. Kézi keresés: Előző gomb megnyomása: 100 KHz-et léptet visszafelé Következő gomb megnyomása: 100 KHz-et léptet el őre 5. Aktuális csatorna elmentése: Az M megnyomásával lépjen be az almenübe. Válassza a Csatorna ment. opciót, majd nyomja meg az M gombot a csatorna elmentéséhez. 6

7 Film A készülék az 160*120 felbontású AMV és AVI formátumú videók lejátszását támogatja. 1. A főmenüben válassza a Film menüpontot. 2. Az M megnyomásával lépjen be. 3. Nyomja meg a Lejátszás (középs ő) gombot a lejátszás elindításához. 4. Az ismételt megnyomásával szüneteltetheti a lejátszást. 5. A hangerőt a VOL és Előző/Következő gombok megnyomásával állíthatja be. Videófájlok konvertálása A videófájlokat az alábbi weboldalról letölthet ő program segítségével konvertálhatja át megfelel ő formátumúra Mielőtt átmásolná a videófájlokat a micro SD kártyára, gy őződjön meg róla, hogy a fájlok megfelel ő formátumúak és felbontásúek. Támogatott formátumok: 160*120 AMV és 160*120 AVI 2. Telepítse az AMVTRANSFORM alkalmazást. 3. Futassa az AMV AVI video converter programot 7

8 3. Input file: Válassza ki az átalakítandó fájl 4.Output file: Válassza ki a célmappát 5. Kattintson a ikonra és állítsa a felbontást 160x120 értékre, majd nyomja meg az OK-t. 8

9 Ezután kattintson a 9 ikonra.

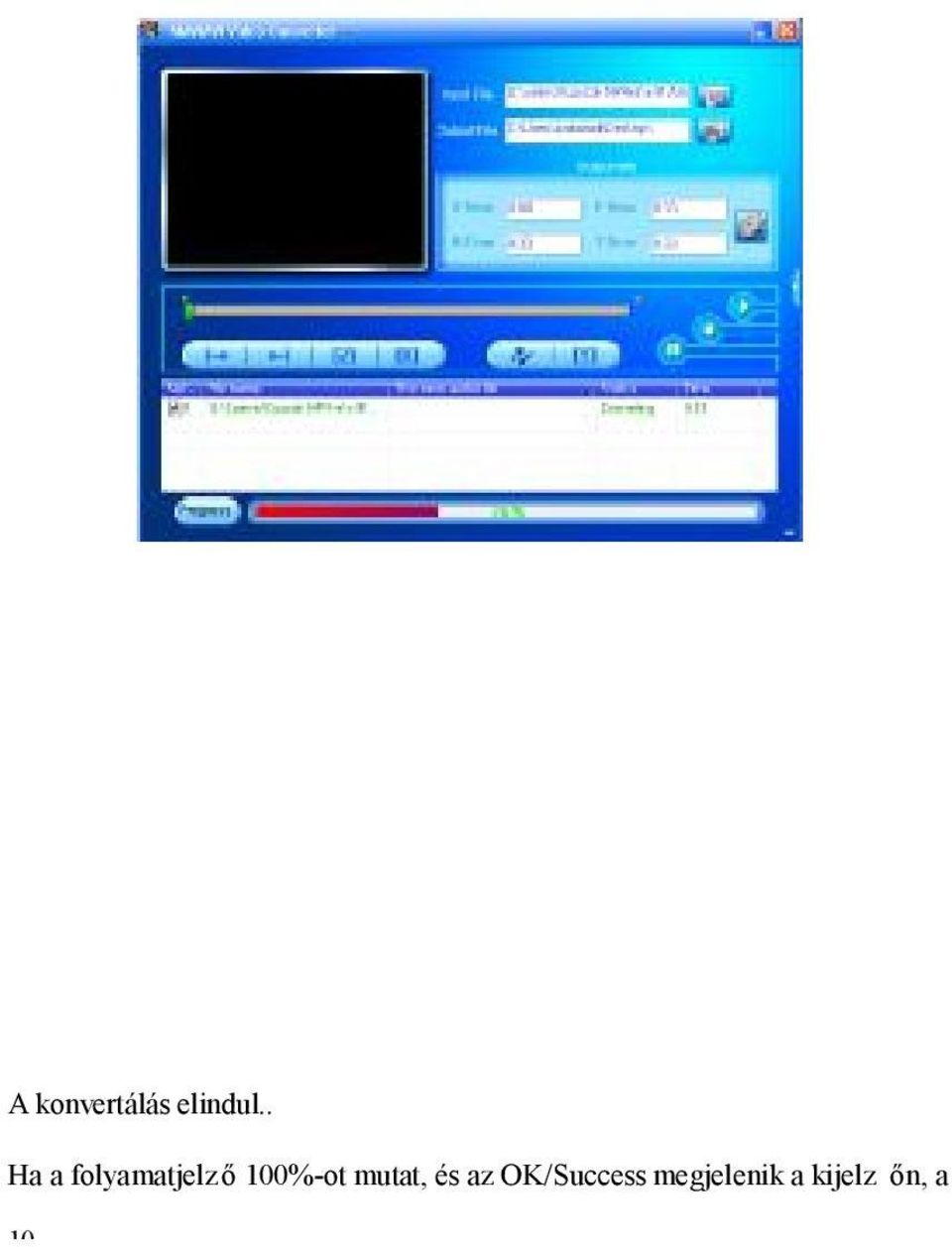

10 A konvertálás elindul.. Ha a folyamatjelző 100%-ot mutat, és az OK/Success megjelenik a kijelz őn, a 10

11 konvertálás sikeresen befejez ődött. Ezután bezárhatja a programot, és átmásolhatja a fájlt a micro SD kártyára,majd lejátszhatja a videót a készüléken. Beállítás 1. A főmenüben válassza a Beállítás menüpontot 2. Az M gomb megnyomásával lépjen be. Az alábbi beállítások közül választhat: (Rendszer idő) (Háttérvilágítás ideje) (Nyelv) (Kikapcsolás ideje) (Memória info) (Firmware verzió) (Kilépés) A felvett fájl ennek megfeleően kerül mentésre Beállíthatja mennyi idő múlva kapcsoljon ki a háttérvilágítás Többféle nyelvi beállítás közül választhat A beállított idő eltelte után a készülék kikapcsol Megmutatja a rendelkezésre álló memória méretét Megmutatja a firmware verziószámát Kilépés a beállítás menüpontból Rendszer idő beállítása 1. A főmenüben válassza a Beállítás menüpontot. 2. Válassza ki a Rendszer id ő opciót, majd az M megnyomásával lépjen be. 11

12 3. A VOL megnyomása után, az El őző/következő gombokkal beállíthatja az évet. 4. A VOL ismételt megnyomásával továbbléphet a hónap, nap, óra, perc, másodperc beállítására. 5. Az M rövid megnyomásával meger ősítheti a beállított dátumot és id őt, valamint visszaléphet a Beállítás almenübe. Háttérvilágítás 1. A főmenüben válassza a Beállítás menüpontot. 2. Válassza ki a Háttérvilágítás menüpontot, majd az M megnyomásával lépjen be. 3. Az Előző/Következő gombbal beállíthatja hány másodperc után kapcsoljon ki a háttérvilágítás. 4. A megerősítéshez és kilépéshez nyomja meg az M gombot. Nyelv beállítása 1. A főmenüben válassza a Nyelv menüpontot. 2. Az Előző/Következő gombbal válassza ki a megfelel ő nyelvet. 3. A megerősítéshez és kilépéshez nyomja meg az M gombot. Kikapcsolás idejének beállítása Beállíthatja, hogy készenléti módban vagy a lejátszás megállítása után hány másodperc után kapcsoljon ki a készülék. A funkciót úgy tudja kikapcsolni, ha az intervallumot 0-ra állítja. Memória info Megmutatja a rendelkezésre álló memóriaméretet. Firmware verzió Megmutatja a firmware verziószámát. Szöveg 1. A főmenüben válassza a Szöveg menüpontot 2. Az M megnyomásával lépjen be. 12

13 3. Válassza ki a megfelel ő szöveget, majd nyomja meg a Lejátszás (középs ő) gombot. Megjegyzés: Ha a kézi lejátszást-t választja, akkor szövegolvasás közben a Következő gombbal léphet a következ ő oldalra. Ha az automatikus lejátszást választja, a készülék automatikusan továbblép a következ ő oldalra Kép A készülék csak a JPG és BMP formátumú képek lejátszását támogatja. 1. A főmenüben válassza a Kép menüpontot. 2. Az M megnyomásával lépjen be. 3. Az Előző/Következő gombbal válassza ki a megfelel ő képet, majd a Lejátszás (középső) gomb megnyomása után a kijelz őn megjelenik a kiválasztott kép. USB A készülék USB háttértárként is funkcionál (ha a micro SD kártyát behelyezte). Támogatott operációs rendszerek: Windows98 (driver szükséges), Windows 2K or above (driver nem szükséges), Mac OS 10.3, Red hat Linux 8.0. A készüléket számítógép segítségével töltheti, ha USB kábel segítségével csatlakoztatja a számítógépéhez. Töltés közben a menüt az M hosszú megnyomásával érheti el. 13

14 1. Waiting 2. Downloading 3. Uploading Fájlok törlése 1.Állítsa le a zenelejátszást 2. Az M megnyomásával lépjen be az almenübe, válassza a File törlése vagy Mindent töröl opciót 3.Nyomja meg az M gombot A listából válassza ki azt a zenét, amit törölni szeretne 4. Nyomja meg az M gombot, válassza az Igen opciót, és az M megnyomásával erősítse meg a törlést. Ha a Mindent töröl opciót választja, a készülék az összes fájlt törölni fogja az adott mappából. Az FM rádió menüpontban az összes elmentett csatorna törl ődik. 14

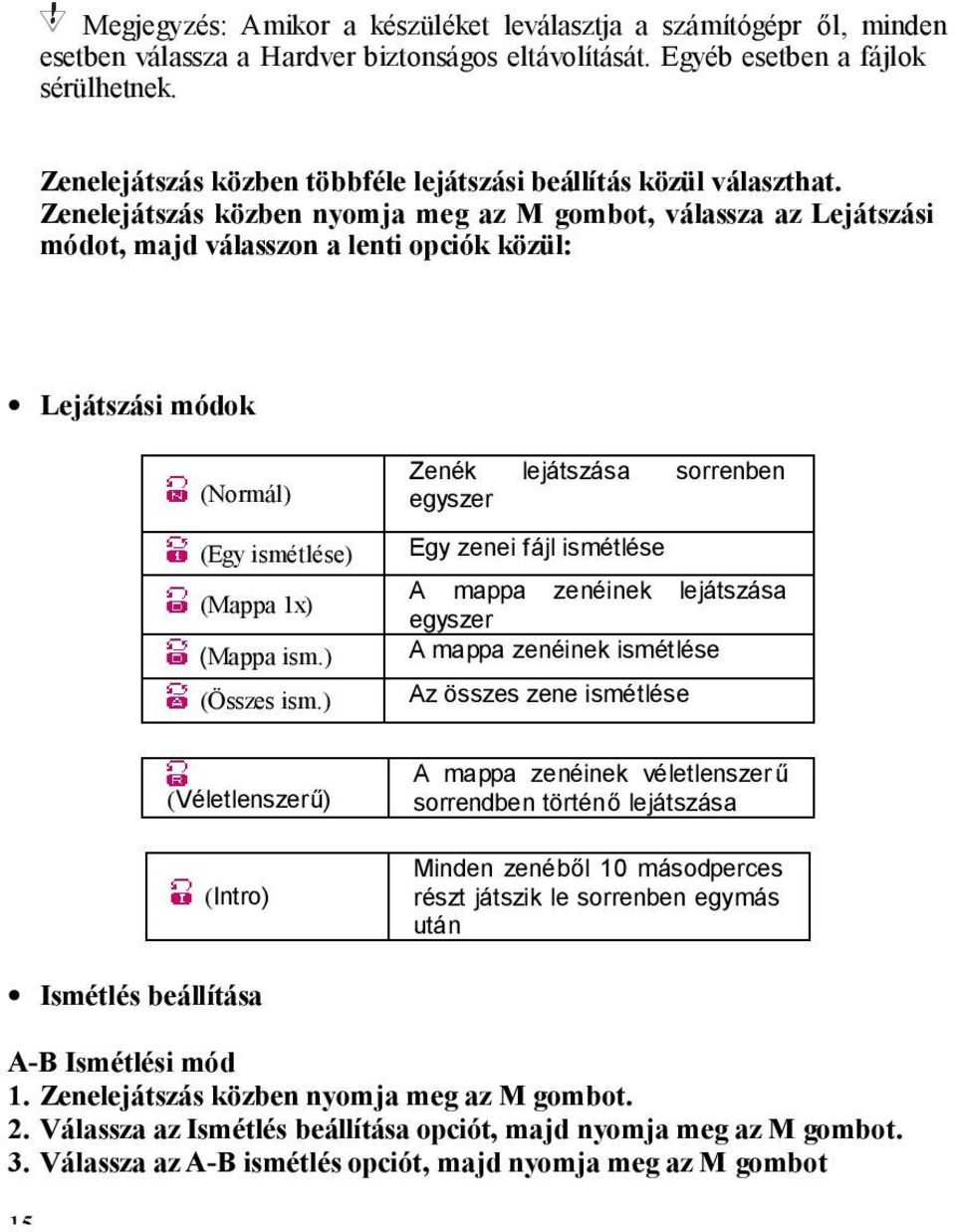

15 Megjegyzés: Amikor a készüléket leválasztja a számítógépr ől, minden esetben válassza a Hardver biztonságos eltávolítását. Egyéb esetben a fájlok sérülhetnek. Zenelejátszás közben többféle lejátszási beállítás közül választhat. Zenelejátszás közben nyomja meg az M gombot, válassza az Lejátszási módot, majd válasszon a lenti opciók közül: Lejátszási módok (Normál) (Egy ismétlése) (Mappa 1x) (Mappa ism.) (Összes ism.) Zenék lejátszása sorrenben egyszer Egy zenei fájl ismétlése A mappa zenéinek lejátszása egyszer A mappa zenéinek ismétlése Az összes zene ismétlése (Véletlenszerű) (Intro) A mappa zenéinek véletlenszer ű sorrendben történő lejátszása Minden zenéből 10 másodperces részt játszik le sorrenben egymás után Ismétlés beállítása A-B Ismétlési mód 1. Zenelejátszás közben nyomja meg az M gombot. 2. Válassza az Ismétlés beállítása opciót, majd nyomja meg az M gombot. 3. Válassza az A-B ismétlés opciót, majd nyomja meg az M gombot 15

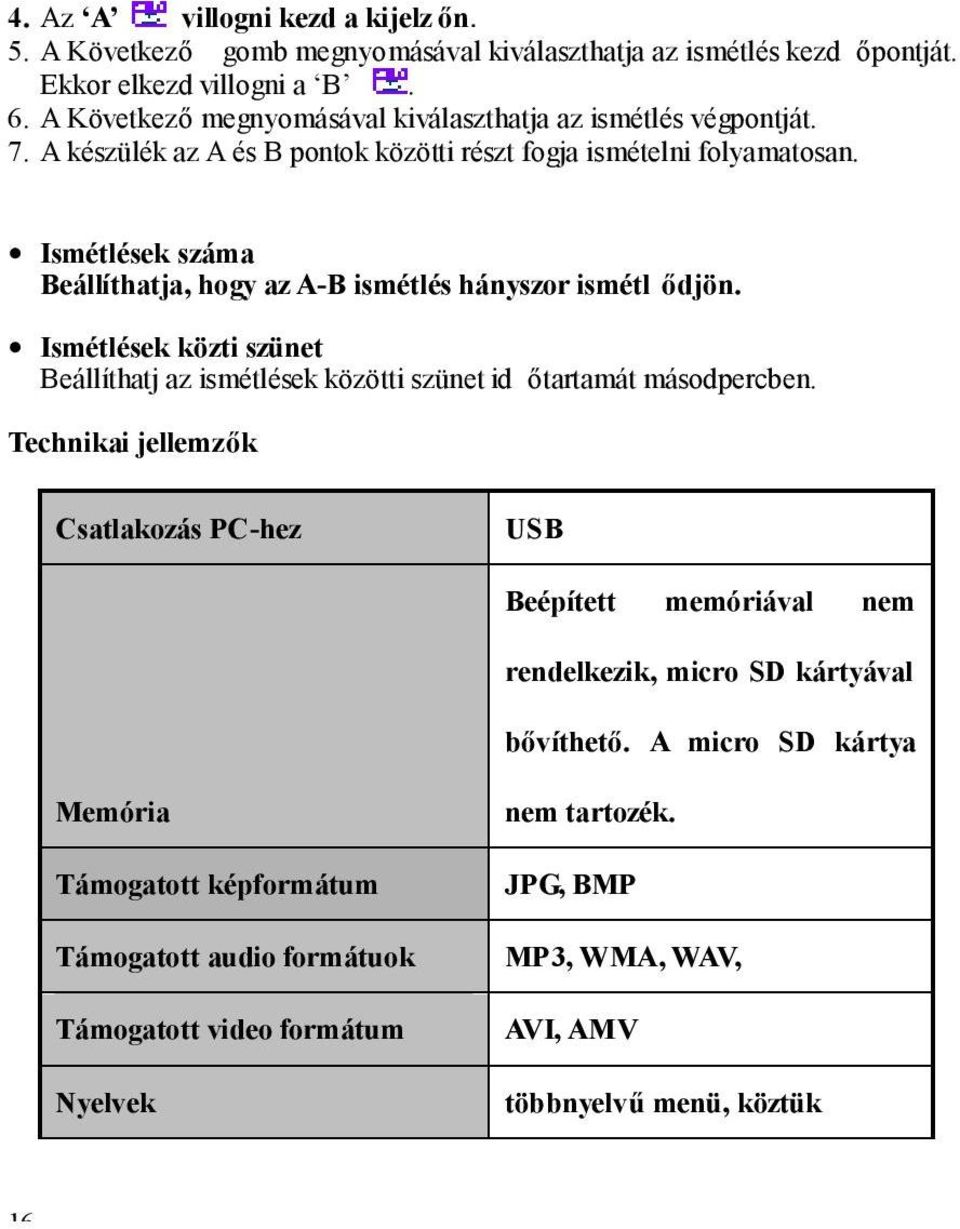

16 4. Az A villogni kezd a kijelz őn. 5. A Következő gomb megnyomásával kiválaszthatja az ismétlés kezd őpontját. Ekkor elkezd villogni a B. 6. A Következő megnyomásával kiválaszthatja az ismétlés végpontját. 7. A készülék az A és B pontok közötti részt fogja ismételni folyamatosan. Ismétlések száma Beállíthatja, hogy az A-B ismétlés hányszor ismétl ődjön. Ismétlések közti szünet Beállíthatj az ismétlések közötti szünet id őtartamát másodpercben. Technikai jellemzők Csatlakozás PC-hez USB Beépített memóriával nem rendelkezik, micro SD kártyával bővíthető. A micro SD kártya Memória Támogatott képformátum Támogatott audio formátuok Támogatott video formátum Nyelvek nem tartozék. JPG, BMP MP3, WMA, WAV, AVI, AMV többnyelvű menü, köztük 16

17 Támogatott operációs rendszerek magyar Windows98/SE/ME/2K/XP Mac OS 10 Linux Figyelem! A készülék bármely jellemzője előzetes bejelentés nélkül változhat. 17
