1 SZINTEZHETÕ NAGYTEHERBÍRÁSÚ CSATORNASZEM

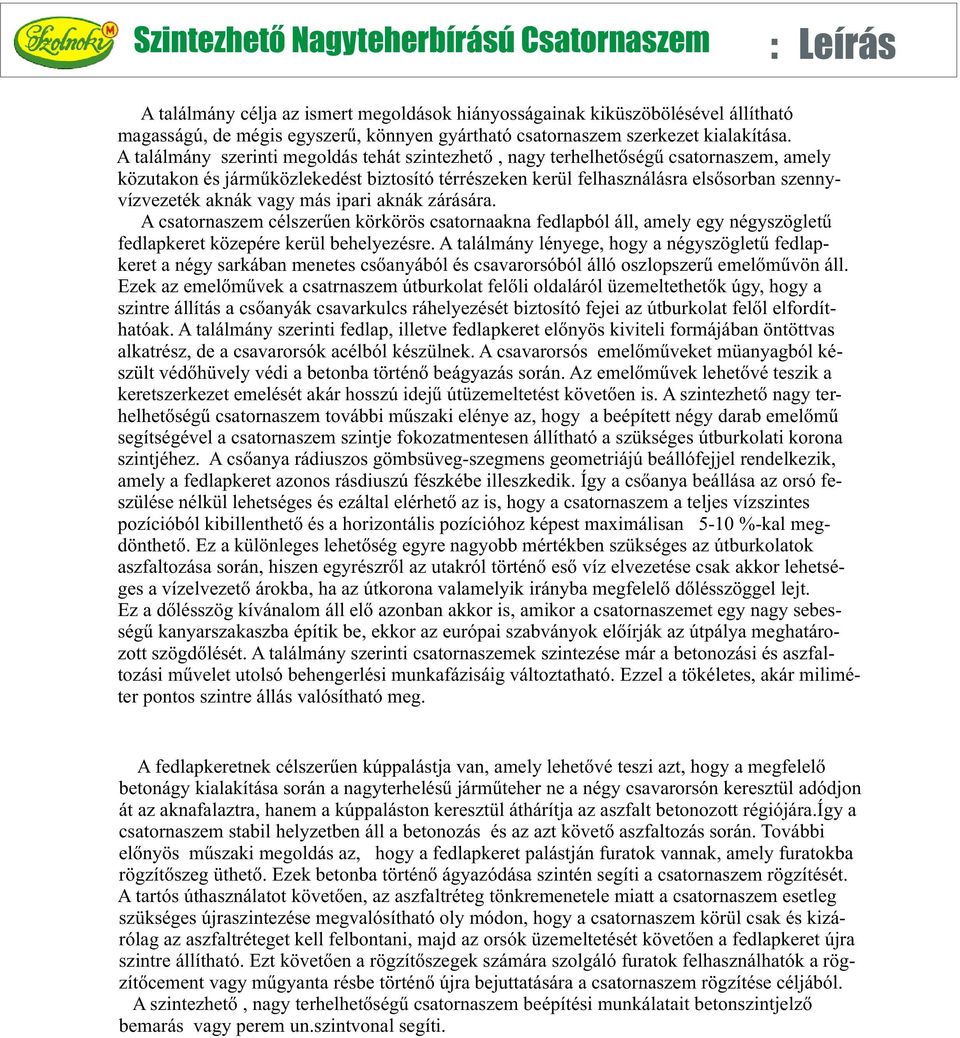

2 Szintezhetõ Nagyteherbírású Csatornaszem : Leírás A találmány célja az ismert megoldások hiányosságainak kiküszöbölésével állítható magasságú, de mégis egyszerû, könnyen gyártható csatornaszem szerkezet kialakítása. A találmány szerinti megoldás tehát szintezhetõ, nagy terhelhetõségû csatornaszem, amely közutakon és jármûközlekedést biztosító térrészeken kerül felhasználásra elsõsorban szennyvízvezeték aknák vagy más ipari aknák zárására. A csatornaszem célszerûen körkörös csatornaakna fedlapból áll, amely egy négyszögletû fedlapkeret közepére kerül behelyezésre. A találmány lényege, hogy a négyszögletû fedlapkeret a négy sarkában menetes csõanyából és csavarorsóból álló oszlopszerû emelõmûvön áll. Ezek az emelõmûvek a csatrnaszem útburkolat felõli oldaláról üzemeltethetõk úgy, hogy a szintre állítás a csõanyák csavarkulcs ráhelyezését biztosító fejei az útburkolat felõl elfordíthatóak. A találmány szerinti fedlap, illetve fedlapkeret elõnyös kiviteli formájában öntöttvas alkatrész, de a csavarorsók acélból készülnek. A csavarorsós emelõmûveket müanyagból készült védõhüvely védi a betonba történõ beágyazás során. Az emelõmûvek lehetõvé teszik a keretszerkezet emelését akár hosszú idejû útüzemeltetést követõen is. A szintezhetõ nagy terhelhetõségû csatornaszem további mûszaki elénye az, hogy a beépített négy darab emelõmû segítségével a csatornaszem szintje fokozatmentesen állítható a szükséges útburkolati korona szintjéhez. A csõanya rádiuszos gömbsüveg-szegmens geometriájú beállófejjel rendelkezik, amely a fedlapkeret azonos rásdiuszú fészkébe illeszkedik. Így a csõanya beállása az orsó feszülése nélkül lehetséges és ezáltal elérhetõ az is, hogy a csatornaszem a teljes vízszintes pozícióból kibillenthetõ és a horizontális pozícióhoz képest maximálisan 5-10 %-kal megdönthetõ. Ez a különleges lehetõség egyre nagyobb mértékben szükséges az útburkolatok aszfaltozása során, hiszen egyrészrõl az utakról történõ esõ víz elvezetése csak akkor lehetséges a vízelvezetõ árokba, ha az útkorona valamelyik irányba megfelelõ dõlésszöggel lejt. Ez a dõlésszög kívánalom áll elõ azonban akkor is, amikor a csatornaszemet egy nagy sebességû kanyarszakaszba építik be, ekkor az európai szabványok elõírják az útpálya meghatározott szögdõlését. A találmány szerinti csatornaszemek szintezése már a betonozási és aszfaltozási mûvelet utolsó behengerlési munkafázisáig változtatható. Ezzel a tökéletes, akár miliméter pontos szintre állás valósítható meg. A fedlapkeretnek célszerûen kúppalástja van, amely lehetõvé teszi azt, hogy a megfelelõ betonágy kialakítása során a nagyterhelésû jármûteher ne a négy csavarorsón keresztül adódjon át az aknafalaztra, hanem a kúppaláston keresztül áthárítja az aszfalt betonozott régiójára.így a csatornaszem stabil helyzetben áll a betonozás és az azt követõ aszfaltozás során. További elõnyös mûszaki megoldás az, hogy a fedlapkeret palástján furatok vannak, amely furatokba rögzítõszeg üthetõ. Ezek betonba történõ ágyazódása szintén segíti a csatornaszem rögzítését. A tartós úthasználatot követõen, az aszfaltréteg tönkremenetele miatt a csatornaszem esetleg szükséges újraszintezése megvalósítható oly módon, hogy a csatornaszem körül csak és kizárólag az aszfaltréteget kell felbontani, majd az orsók üzemeltetését követõen a fedlapkeret újra szintre állítható. Ezt követõen a rögzítõszegek számára szolgáló furatok felhasználhatók a rögzítõcement vagy mûgyanta résbe történõ újra bejuttatására a csatornaszem rögzítése céljából. A szintezhetõ, nagy terhelhetõségû csatornaszem beépítési munkálatait betonszintjelzõ bemarás vagy perem un.szintvonal segíti.

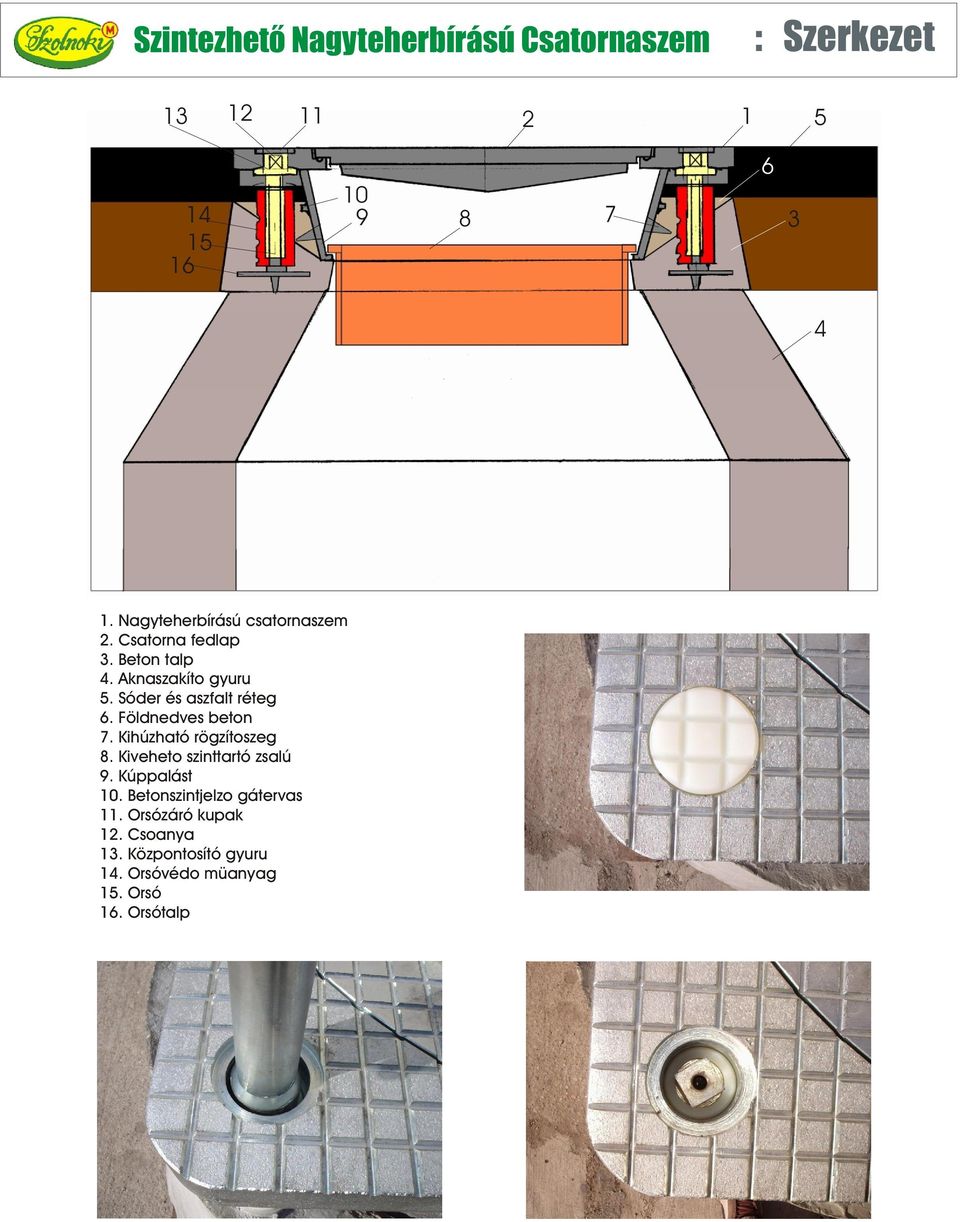

3 Szintezhetõ Nagyteherbírású Csatornaszem : Szerkezet Nagyteherbírású csatornaszem 2. Csatorna fedlap 3. Beton talp 4. Aknaszakíto gyuru 5. Sóder és aszfalt réteg 6. Földnedves beton 7. Kihúzható rögzítoszeg 8. Kiveheto szinttartó zsalú 9. Kúppalást 10. Betonszintjelzo gátervas 11. Orsózáró kupak 12. Csoanya 13. Központosító gyuru 14. Orsóvédo müanyag 15. Orsó 16. Orsótalp

4 Szintezhetõ Nagyteherbírású Csatornaszem Leonardo da Vinci Az emberi test arányai (1510) Szolnoki László Szintezhetõ Nagyteherbírású Csatornaszem (2005) Gyártmány: Beépítés. Új technológia:

5 Szintezhetõ Nagyteherbírású Csatornaszem : Díjak

6 Szintezhetõ Nagyteherbírású Csatornaszem Hagyományos beépítési technológia 1. SZINTEZÉS 2. BEÉPÍTÉS : Beépítés A szintezhetõ csatornaszem beépítési technológiája 1. BEÉPÍTÉS 2. SZINTEZÉS

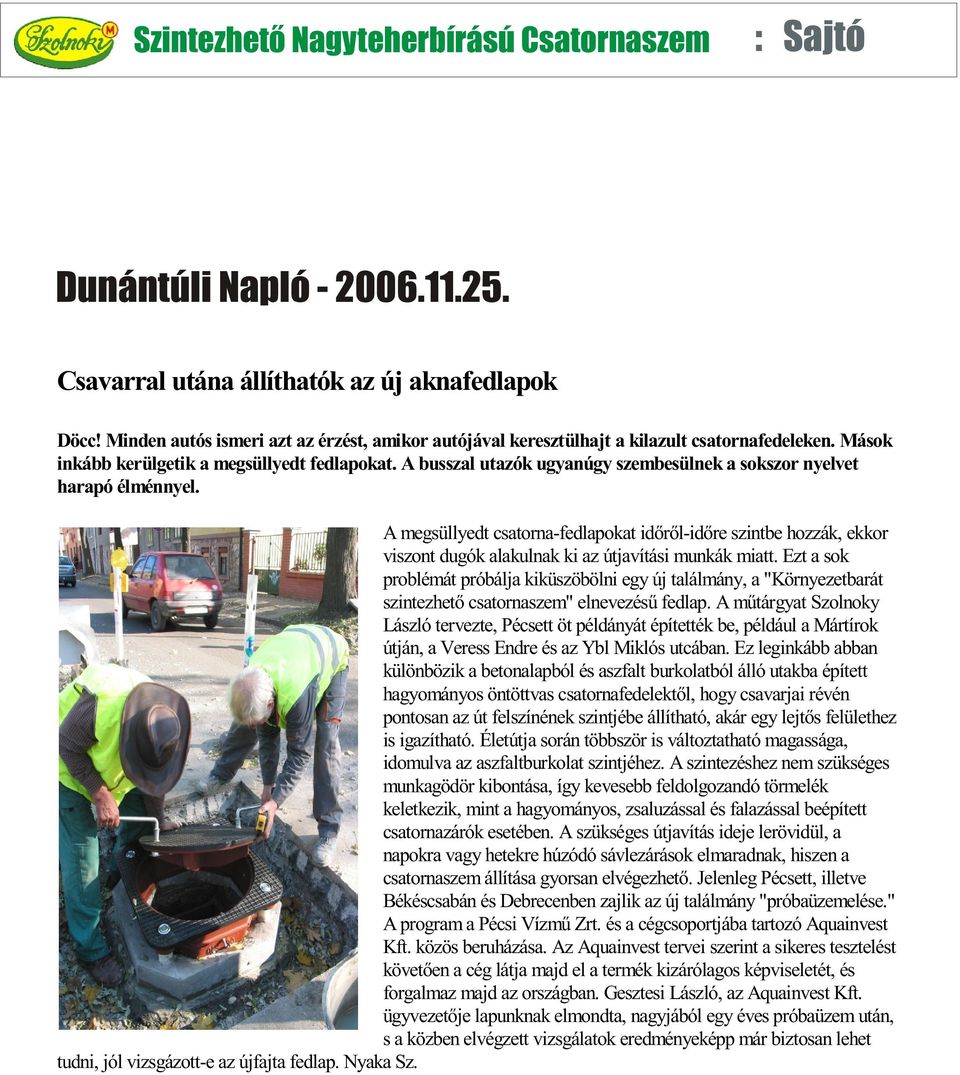

7 Szintezhetõ Nagyteherbírású Csatornaszem : Sajtó Dunántúli Napló Csavarral utána állíthatók az új aknafedlapok Döcc! Minden autós ismeri azt az érzést, amikor autójával keresztülhajt a kilazult csatornafedeleken. Mások inkább kerülgetik a megsüllyedt fedlapokat. A busszal utazók ugyanúgy szembesülnek a sokszor nyelvet harapó élménnyel. A megsüllyedt csatorna-fedlapokat idõrõl-idõre szintbe hozzák, ekkor viszont dugók alakulnak ki az útjavítási munkák miatt. Ezt a sok problémát próbálja kiküszöbölni egy új találmány, a "Környezetbarát szintezhetõ csatornaszem" elnevezésû fedlap. A mûtárgyat Szolnoky László tervezte, Pécsett öt példányát építették be, például a Mártírok útján, a Veress Endre és az Ybl Miklós utcában. Ez leginkább abban különbözik a betonalapból és aszfalt burkolatból álló utakba épített hagyományos öntöttvas csatornafedelektõl, hogy csavarjai révén pontosan az út felszínének szintjébe állítható, akár egy lejtõs felülethez is igazítható. Életútja során többször is változtatható magassága, idomulva az aszfaltburkolat szintjéhez. A szintezéshez nem szükséges munkagödör kibontása, így kevesebb feldolgozandó törmelék keletkezik, mint a hagyományos, zsaluzással és falazással beépített csatornazárók esetében. A szükséges útjavítás ideje lerövidül, a napokra vagy hetekre húzódó sávlezárások elmaradnak, hiszen a csatornaszem állítása gyorsan elvégezhetõ. Jelenleg Pécsett, illetve Békéscsabán és Debrecenben zajlik az új találmány "próbaüzemelése." A program a Pécsi Vízmû Zrt. és a cégcsoportjába tartozó Aquainvest Kft. közös beruházása. Az Aquainvest tervei szerint a sikeres tesztelést követõen a cég látja majd el a termék kizárólagos képviseletét, és forgalmaz majd az országban. Gesztesi László, az Aquainvest Kft. ügyvezetõje lapunknak elmondta, nagyjából egy éves próbaüzem után, s a közben elvégzett vizsgálatok eredményeképp már biztosan lehet tudni, jól vizsgázott-e az újfajta fedlap. Nyaka Sz.
