1 Térburkoló klinkertéglák 2010

2 KlinKertégla a természet terméke A reneszánszát élő klinkertégla, mint kerti burkolat évtizedek óta nagy népszerűségnek örvend. Sajátos színvilága, tartóssága semmi máshoz nem hasonlítható egyedi megjelenést és hangulatot termet. Napjainkban egyre többször használunk természetes burkolóanyagokat a járófelületeken a mediterrán antik hangulat eléréséhez, köztük ezt a kiváló anyagot is. A klinkertégla mind a családi házak, mind a közterek vonatkozásában is jó megoldás, hiszen lépcsők, markáns szegélyek, falak, padok, teraszok és nem utolsó sorban nagyobb terek kialakításánál is használható. Minden más burkolóanyaggal harmonikusan összeépíthető, variálható. Az alépítménytől és a klinker vastagságától függően járműforgalommal is terhelhető! TERCA klinkertégla a tradicionális építőanyag Égetett téglákat azóta használ az ember útburkolatok és falak kialakítására, amióta egyáltalán foglalkozik építészettel. Erről mintegy 5000 éves téglafalak és tégla útburkolatok tanúskodnak. A térburkoló klinkertéglának nálunk is több száz éves hagyománya van akárcsak Európa északi országaitól egészen a déli Olaszországig és Spanyolországig. TERCA klinkertégla a természetből származó építőanyag A klinkertéglák a színárnyalatukat meghatározó speciális agyagfajtákból, színezőanyagok, vegyszerek hozzáadása nélkül, igen magas - kb C-os - égetési hőmérsékleten készülnek. Az igen jól előkészített (zömített) agyag az olvadáspont közelében átalakul, és létrejön a nagyon kemény, fagynak és olvasztósóknak ellenálló klinkertégla, amely egyúttal a kereskedelemben kapható összes tisztítószernek, lúgnak, UV-sugárzásnak és a legtöbb savnak is kiválóan ellenáll. Mindez a klinkertéglát hosszú élettartamú, értékálló és tartós építőanyaggá teszi. TERCA klinkertégla az univerzálisan használható építőanyag Klinkertégla burkolaton veszély nélkül lehet járni és közlekedni, az érdes felület rendkívül magas fokú védelmet nyújt a megcsúszás ellen. A klinkertéglák azonban elsősorban a legtöbb vegyszerrel szembeni érzéketlenségük, valamint az igen nagy nyomószilárdságuk révén alkalmasak a legnagyobb igénybevételek elviselésére is. TERCA klinkertégla a kombinálható építőanyag A térburkoló klinkertéglák a fentieken túl igen jól kombinálhatók egyéb térburkoló anyagokkal, például a terméskövek különbőző fajtáival való vegyes felhasználásból izgalmas formatervezési lehetőségek adódhatnak. Kiválóan alkalmasak e célra a beton térkövek, a fa, az aszfalt vagy a különböző színű zúzalékkövek is. A különféle térburkoló anyagokkal kombinált felhasználás esetén a munkát tapasztalt szakembernek kell elvégeznie. Jellemzők Fagyálló, olvasztósóval és UV-sugárzással szemben ellenálló, színtartó, kopásnak jól ellenáll, igen magas csúszásellenállás, rezisztencia a legtöbb vegyszerrel és az elterjedten használt savakkal szemben, nagy nyomó-szilárdság, nagy hajlító-szakítószilárdság, hosszú élettartamú, tartós. Kivirágzás Bizonyos körülmények között a felület kivirágozhat (fehér foltok vagy fátyolosodás jelenhet meg). Ez a jelenség mészmentes burkolatágyazat és fugázó homok használatával messzemenően elkerülhető. Habarcs használata esetén zsákos kiszerelésű trasz-cementhabarcs ajánlott. Az esetleges átmeneti jellegű kivirágzások a klinkertégla minőségi jellemzőit semmiféle módon nem rontják, és nem tekinthetők hiányosságnak. A kivirágzási jelenség annak a száradási folyamatnak a látható következménye, amely során a vízben oldható sók (a nem megfelelő ágyazatból vagy a habarcsból) kioldódva a felületen lerakódnak. Ez leginkább tavasszal fordul elő, és magától eltűnik az időjárási hatások következtében, de száraz lesöpréssel, lemosással (ügyelve a fugákra pl. zúzalékfuga) is könnyen eltávolítható. Szín- és mérettűrések Klinkertéglák esetén elkerülhetetlenek a színbeli és méretbeli eltérések. A klinkertéglák színe a felhasznált agyagban jelen levő ásványok kiégetése során alakul ki, az enyhe színingadozások természetes okokra vezethetők viszsza. A méretbeli eltérések oka a különböző gyártási tételek száradása során fellépő eltérő mértékű zsugorodás. A TERCA klinkertéglák a durva keramiatermékek sorába tartoznak. A mérettűréseket az MSZ EN 1344 (térburkoló klinkertéglák) és az MSZ EN (falazó klinkertéglák) szabványok írják elő. Szabványok A Wienerberger TERCA térburkoló és falazó klinkertéglák megfelelnek az alábbi harmonizált európai szabványoknak: - MSZ EN 1344 (térburkoló téglák) - MSZ EN (falazó téglák) A térburkoló klinkertéglák feldolgozására érvényesek továbbá a vonatkozó útügyi előírások (ÚT ).

3 tartalomjegyzék HANGULATOS FELÜLETEK KÉPZÉSE OTTHON, KÖZTEREKEN SIENA, PICCOLO, DOPPIO LANDHAUS, PIAZZA ALT SCHWERIN, BAALBERGGER, HOLSTEIN, PENTER GELBBUNT/ROT BURKOLATMINTáK HOMOKáGYBA FEKTETÉS A RÉTEGEK ÖSSZETÉTELE TERCA TÉGLABURKOLAT HOMOKáGYBA HELYEZÉS MUNKAFOLYAMAT TERCA TÉGLABURKOLAT VÉKONY RÉTEGű RAGASZTóHABARCSBA ágyazás MUNKAFOLYAMAT TERCA TÉGLABURKOLAT HABARCSBA ágyazás TERCA TÉGLABURKOLAT DRÉNHABARCSBA ágyazás A RÉTEGEK ÖSSZETÉTELE TERCA TÉGLABURKOLAT DRÉNHABARCSBA ágyazás MUNKAFOLYAMAT TERCA TÉGLABURKOLAT PADLóBURKOLATOK SZEGÉLYEI ÉS SZÉLEI TERCA TÉGLABURKOLAT LÉPCSőK ÍGY JUT EL HOZZáNK SEMMELROCK STEIN+DESIGN BURKOLATKő KFT. általános SZERZőDÉSI FELTÉTELEK

4 Fent: LANDHAUS, vörös érdes. Jobbra: PIAZZA vörös, világosvörös,vöröstarka. 2

5 Hagyományos megjelenés, vidéki Hangulat Fent: SIENA antik vörös, világos vörös. Jobbra: DOPPIO antik, világos vörös. 3

6 Fent: LANDHAUS, vörös sima. Jobbra: HOLSTEIN, barnástarka. 4

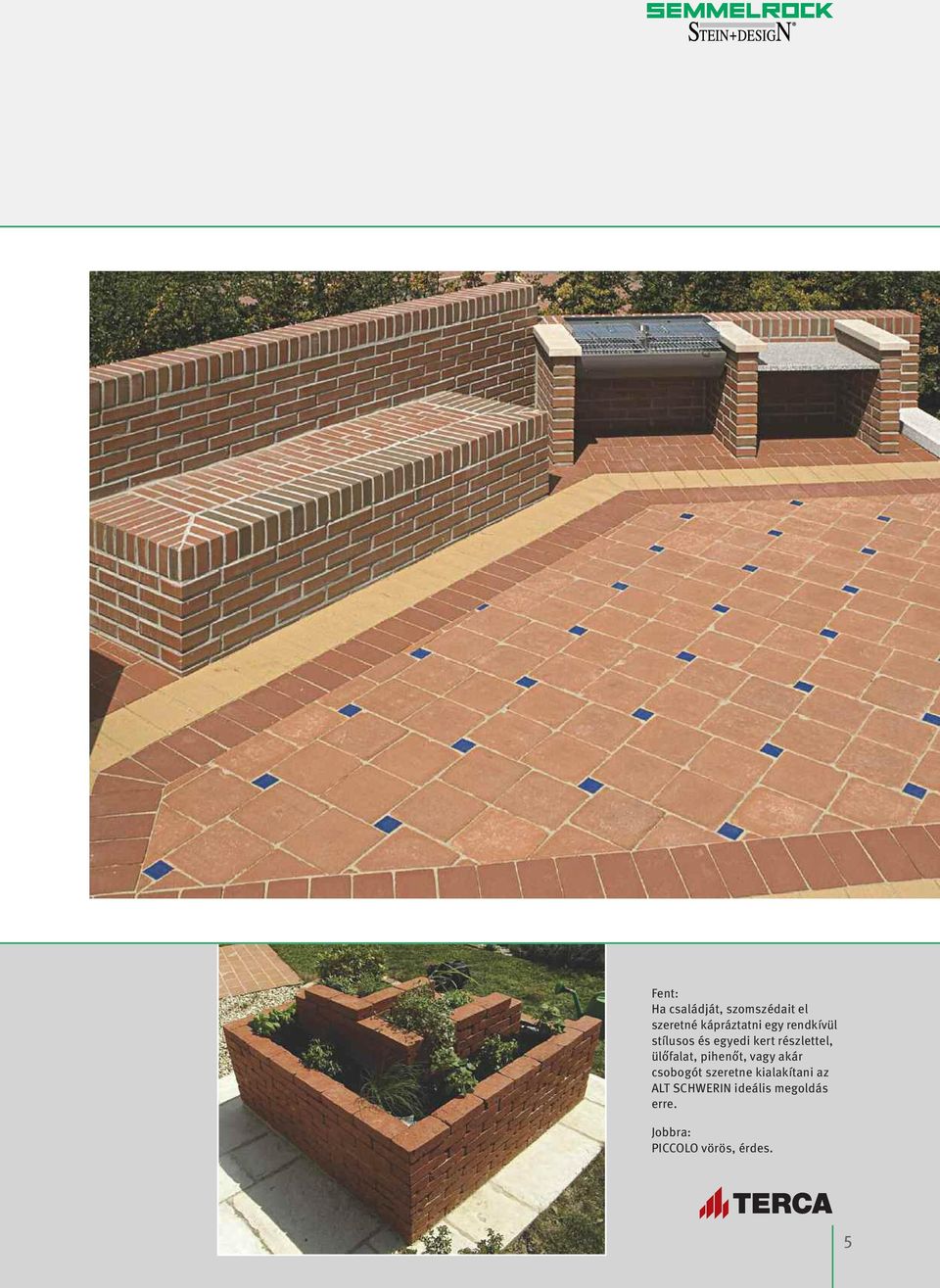

7 Fent: Ha családját, szomszédait el szeretné kápráztatni egy rendkívül stílusos és egyedi kert részlettel, ülőfalat, pihenőt, vagy akár csobogót szeretne kialakítani az ALT SCHWERIN ideális megoldás erre. Jobbra: PICCOLO vörös, érdes. 5

8 Fent: DRESDEN antracitbarna. Jobbra: BAALBERGE vörös érdes, MÄRKISCH sárga érdes. 6

9 Hangulatos megjelenés, egyedi Hangulat Fent: PENTER sárgásbarna. Alul balra és jobbra: PENTER vörös érdes. 7

10 semmelrock mintakertek - nézze meg, érintse meg, próbálja ki! Az alábbi fotók ócsai mintakertünkben készültek, ahol a Terca termékcsalád mellett bemutatjuk Önnek a többi Semmelrock terméket is sokféle gyakorlati alkalmazásban. ócsa mintakert rugalmas vonalvezetés. A sokoldalú formatervezési lehetőségek eltérő színek, eltérő fektetési minták, vagy a terméskövekkel való kombinálás a TERCA térburkoló klinkertéglák mellett szólnak. A szabad vonalvezetésű, a kertben elültetett növényekkel harmonizáló utak szinte semmiféle korlátot nem szabnak a fantáziadús kerttervezésnek. Harmonikus átmenetek. Ahol a pázsit buja zöldje véget ér, ott kezdődik a natúr klinkertéglák visszafogott vöröse olyan színkontraszt, amely több évtizeden keresztül jótékony nyugalmat és harmóniát sugároz. 8

11 siena méret: 12 x 25 x 5 cm súly: kb. 3,3 kg/db anyagszükséglet: 31 db/m 2 raklapon: 301 db világosvörös, antik kb Ft/m 2 vöröstarka, érdes kb Ft/m 2 vöröstarka, antik kb Ft/m Ft/db Ft/db Ft/db homoksárga, érdes PiCColo kb Ft/m Ft/db méret: 10 x 20,5 x 5 cm súly: kb. 2,3 kg/db anyagszükséglet: 46 db/m 2 raklapon érdes 392 db, antik 400 db vörös, érdes kb Ft/m 2 vörös, antik kb Ft/m 2 világosvörös, érdes kb Ft/m Ft/db Ft/db Ft/db világosvörös, antik doppio kb Ft/m Ft/db méret: 20,5 x 20,5 x 5 cm súly: kb. 4,7 kg/db anyagszükséglet: 23 db/m 2 raklapon: 196 db vörös, érdes kb Ft/m Ft/db vörös, antik kb Ft/m 2 világosvörös, érdes kb Ft/m Ft/db Ft/db világosvörös, antik kb Ft/m Ft/db Műszaki adatok Adat mért.egység Siena Piccolo Doppio Méretek mm 250x120x50 205x100x50 205x205x50 Tömeg kg/ks 3,3 2,4 4,8 Térfogatsúly kg/m Nyomószilárdság N/mm Fagyálló képesség - M 25 M 25 M 25 Nedvszívó képesség % Anyagszükséglet a burkolótéglából db/m Anyagszükséglet a fugázóanyagból l/m 2 2,9 (5,6) 3,5 (6,7) 2,4 (4,5) a megadott árak bruttó árak, a 25% - os áfa értékét tartalmazzák! 9

12 landhaus méret: 14 x 26 x 5 cm súly: kb. 4 kg/db anyagszükséglet: 26 db/m 2 raklapon: 300 db vörös, sima kb Ft/m 2 vörös, érdes kb Ft/m 2 vörös, antik kb Ft/m Ft/db Ft/db Ft/db világosvörös, sima kb Ft/m Ft/db vöröstarka, sima kb Ft/m Ft/db Piazza méret: 12 x 24,5 x 6,5 cm súly: kb. 4,1 kg/db anyagszükséglet: 32 db/m 2 raklapon: 300 db vörös, érdes kb Ft/m 2 vörös, sima kb Ft/m 2 világosvörös, sima kb Ft/m Ft/db Ft/db Ft/db világosvörös, érdes kb Ft/m Ft/db 10 Műszaki adatok LANDHAUS Piazza Méret mm 260x140x50 245x120x65 Tájékoztató tömeg kg 4,0 4,1 Térfogatsúly kg/m Nyomószilárdság N/mm Fagyálló képesség M 25 M 25 Nedvszívó képesség % 8 8 Anyagszükséglet a burkolólapokból db/m Anyagszükséglet a fugázó anyagból** l/m 2 1,7 (3,2) 2,5 (4,8) a megadott árak bruttó árak, a 25% - os áfa értékét tartalmazzák!

13 alt schwerin Alt SCHwEriN vörösbarna kb Ft/m Ft/db méret: 24 x 11,8 x 5,2 cm súly: kb. 3,2 kg/db anyagszükséglet: 33 db/m 2 raklapon: 432 db Baalberge baalberge világosvörös, érdes kb Ft/m Ft/db méret: 24 x 11,8 x 5,2 cm súly: kb. 3,2 kg/db anyagszükséglet: 33 db/m 2 raklapon: 432 db Holstein HolStEiN barnástarka érdes kb Ft/m Ft/db méret: 20 x 10 x 5,2 cm súly: kb. 2,3 kg/db anyagszükséglet: 48 db/m 2 raklapon: 468 db Penter gelbbunt PENtEr GElbbUNt sárgásbarna érdes kb Ft/m Ft/db méret: 24 x 11,8 x 7,1 cm súly: kb. 4,5 kg/db anyagszükséglet: 33 db/m 2 raklapon: 312 db Penter rot PENtEr rot vörös érdes kb Ft/m Ft/db méret: 24 x 11,8 x 7,1 cm súly: kb. 4,5 kg/db anyagszükséglet: 33 db/m 2 raklapon: 312 db Műszaki adatok Alt Schwerin Penter Vörös/ Adat mért.egység Baalberge Holstein Sárgásbarna érdes Méretek mm 240x118x52 200x100x52 240x118x71 Tömeg kg/ks 3,2 2,3 4,5 Térfogatsúly kg/m Nyomószilárdság N/mm Fagyálló képesség - M 25 M 25 M 25 Nedvszívó képesség % Anyagszükséglet a burkolótéglából db/m Anyagszükséglet a fugázóanyagból l/m 2 2,9 (5,6) 3,5 (6,7) 3,3 (6,5) a megadott árak bruttó árak, a 25% - os áfa értékét tartalmazzák! 11

14 térburkoló KötéseK A futósoros kötés az összes térburkoló klinkertégla esetén használható. Futósoros és vakkötés használható TERCA Piazza, Siena, Piccolo téglákhoz Parkettakötés használható TERCA Piazza, Siena, Piccolo téglákhoz Halszálkakötés használható TERCA Piazza, Siena, Piccolo téglákhoz Vadkötés használható TERCA Piazza, Siena, Piccolo téglákhoz 1. fektetési minta TERCA Piazza, Siena, Piccolo téglákhoz 2. fektetési minta TERCA Doppio + Piccolo téglákhoz 3. fektetési minta TERCA Doppio + Piccolo téglákhoz 4. fektetési minta TERCA Doppio + Piccolo téglákhoz 6. fektetési minta TERCA Doppio téglákhoz 7. fektetési minta TERCA Piazza + Design-kocka téglákhoz Minden geometrikus térburkoló kötéshez, vagyis a futósoros kötésen kívül az összes többi kötésfajtához a fuga lehetséges szélességét a leszállított térburkoló klinkertéglák alapján kell meghatározni. Ez a fugaszélesség a klinkertégla hossza és a klinkertégla szélességének kétszerese közötti különbséggel egyenlő. A TERCA Landhaus (14 x 26 x 5 cm) csak futósoros kötéssel fektethető; geometrikus kötések használata kizárt! A következő fugaszélességek betartását javasoljuk: kötetlen építési mód: 5 8 mm szárazon fektetés kötött építési mód: 6 15 mm ragasztás Figyelem: az élek sérülékenysége miatt az anyagmozgatás fokozott figyelmet igényel! Az érdes járófelületű klinkertéglákat az enyhén domború oldalukkal felfelé kell fektetni, a előoldalán látható nyílnak felfelé kell mutatnia. (Ez a domborulat nem képez reklamációs alapot.) A sima járófelületű klinkertéglákat a logoval jelölt oldalukkal lefelé kell fektetni. 12

15 HomoKágyBa Helyezés munkafolyamat 1. Gyalogos és kerékpár-utak, felületek kialakítása kerti téglaburkoló klinkertéglákkal (3-5 mm fugaszélesség, fugahézagok kitöltése - kvarchomokkal 0-2 mm vastagságban) 1. terca téglaburkoló klinkertéglák 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. kavics hordozóréteg (fagyálló) (0-35 mm szemcsenagyság), cm vastagságban mm fugaszélesség TERCA téglaburkoló klinkertéglák mm mm 2. Személygépkocsival járható utak kialakítása teherbíró térburkoló klinkertégla felhasználásával 1. terca térburkoló klinkertégla 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. mechanikai teherhordó réteg zúzottkőből 0-18 mm szemcsenagyság, 5-10 cm vastagság (teherhordó réteg) 4. fagyálló kavicsréteg 0-35 (0-70) mm szemcsenagyság, cm rétegvastagság TERCA téglaburkoló klinkertéglák mm mm mm 3. tehergépjárművekkel járható utak, felületek kialakítása teherbíró térburkoló klinkertégla felhasználásával 1 2 TERCA téglaburkoló klinkertéglák 1. terca térburkoló klinkertégla 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. mechanikai teherhordó réteg zúzottkőből 0-18 mm szemcsenagyság cm vastagság (teherhordó réteg) 4. fagyálló kavicsréteg 0-35 (0-70) mm szemcsenagyság, cca. 50 cm rétegvastagság mm mm cca 500 mm Kivitelezési tanácsok 1. Az áru megérkezésénél mindig vegye át a terméket minőségileg és mennyiségileg is! 2. Egyből oda rakassa, ahol nincs útban és közel van a felhasználáshoz! 3. A vágási veszteség általában 3 4 %! 4. Egyszerre több raklapról építse be a klinkereket, ezzel a színvilága egyöntetűbb lesz! 5. A szegélyezés általában a klinkerek saját anyagával történik! 6. A vágásoknál antik klinkereknél használjon kőroppantót és a letört éleket egy kicsit kalapácscsal antikolja meg. 7. A sima felületű klinkerekert vizes vagy gyémántvágóval szabja a kívánt méretre! 8. Országos kereskedelmi hálózatunk az Interneten megtalálható! 9. Speciális kérdésekkel, egyedi rendelésekkel kapcsolatban írjon a : klinker@semmelrock.hu ra 13

16 terca térburkoló KlinKertégla HomoKágyBa Helyezés munkafolyamat 1. ALAPáSáS Az első lépés a burkolat kialakítása során az előzetes tervezést követően az alapásás. A szükséges alapmélységet az alapépítmény rétegei alapján állapítják meg. Elsőként a teherhordó, ill. fagyálló réteget rakják le, a megfelelő rétegvastagságban 8-16 mm szemcsenagyságú zúzott kőből, vagy 0-35 mm szemcsenagyságú kavicsból (1) AZ ALAPÉPÍTMÉNY KIALAKÍTáSA Ennek a rétegnek (csakúgy, mint az összes többinek) vízáteresztőnek kell lennie. Több kavicsréteg elhelyezése esetében ki kell alakítani egy kb. 15 cm vastag réteget a kapillárisok megszüntetése céljából (finom szemcséktől mentes, mm szemcsenagyságú kavics). Szükség esetén mechanikai teherhordó réteget alakítanak ki 5-15 cm vastagságban 0-18 mm szemcsenagyságú zúzott kőből (2a). Valamennyi réteget megfelelően tömöríteni kell lapvibrátorral (2b). 2a 2b 3. A RÉTEG ELEGYENGETÉSE A BURKOLAT LERAKáSA ELőTT A burkolat lerakása 0-7 mm szemcsenagyságú homokágyba vagy 3-7 mm szemcsenagyságú zúzott kő rétegbe történik (3a). Ezt a réteget simítóléccel kell simára egyengetni vezetőlécekkel határolt sávokban. A sávok szélességét a munkafolyamathoz kell hozzáigazítani úgy, hogy az elegyengetett homokágyra már ne kelljen rálépni (3b). A vezetőléceket párhuzamosan és a jobb vízelvezetés érdekében lejtősen kell elhelyezni szükség szerinti mértékben, de legalább 2% mértékben. Az egyes sávok kiegyenlítése után a vezetőléceket el kell távolítani és a keletkezett vájatokat homokkal óvatosan ki kell tölteni (3c). A homokágy előre kialakított szegélylezárók segítségével is elegyengethető. Ebben az esetben a simítóléc végein bevágásokat kell kialakítani a tégla magasságának mértékben, kivonva belőle a homokágy tömörödési mértékét (cca. 7 mm) (3d). 3a 3b 3c 3d 14

17 4. A BURKOLAT LERAKáSA A burkolat lerakása oly módon történik, hogy ne kelljen rálépni az elegyengetett homokágyra (4a). A burkolatot ugyancsak sávokban rakják le. A burkolat lerakása az első két klinkertégla lehelyezésével és szintbe állításával kezdődik, amelyek a sáv szélét adják. Ezek közé feszítik ki a vezetőzsinórt, amely lehetővé teszi a téglák egyenes lehelyezését. A homokágyba történő lerakás esetében 3-5 mm-es fugaszélességet kell kialakítani. A téglákat gumi-kalapácscsal igazítják el. A következő sornál alumínium szögletvas segíti a lerakás irányának és a fugaszélességnek a betartását, amelyet az előző téglasor szélére helyeznek, és az új sor a szögletvashoz illeszkedik. Így alakítható ki az azonos szélességű hosszanti fuga (4b). 5 4a 4b 5. A BURKOLóTÉGLáK DARABOLáSA A burkolatfelületek szélén nem kerülhetjük el fél téglák felhasználását. Ezek egyszerű módon speciális kődarabolóval vagy megfelelő koronggal ellátott flex-szel is kialakíthatók. A téglát a járófelületi oldalon cca. 1 cm mélységben be kell vágni, majd kőműveskalapáccsal az alsó részére mért ütéssel a tégla kettéválik. Az így nyert részeket vágott oldalukkal a felület belsejéhez igazítva kell elhelyezni (5) FUGáZáS A burkolat lerakását követően kerül sor a fugázásra 0-2 mm szemcsenagyságú tiszta kvarchomokkal, esetleg szélesebb fugáknál 4-6 mm szemcsenagyságú zúzott kővel. Minden egyes sávot közvetlenül a lerakás után kell befugázni azért, hogy elkerüljük a lerakott téglák elmozdulását (6). 7a 7b 7. A BURKOLAT TÖMÖRÍTÉSE A teljes egészében lerakott és fugázott felületet végül le kell söpörni és tömöríteni kell csúszótalppal felszerelt lapvibrátorral úgy, hogy a felület vagy az egyes téglák széle ne sérüljön (7a). A tömörítés után a fugákba ismételten fugahomokot kell bedolgozni. Végül a felületet gyenge vízsugárral lemoshatjuk, amely révén a homok belefolyik a fugákba és a felület megtisztul (7b). Legvégül pedig a beburkolt felület széleit kitöltjük földdel. Ha a fugahomok idővel eltűnne, a fugázást meg kell ismételni. Figyelmeztetés: ne használjon mésztartalmú vagy más módon szennyezett homokot! A lakóhelyiségek előtti teraszokon fugázáshoz fugázóhabarcs használata ajánlott, hogy a homokot ne hordják be a lakóhelyiségekbe. 15

18 terca térburkoló KlinKertégla vékonyrétegű ragasztóhabarcsba ágyazás - munkafolyamat Amennyiben a Terca klinkertégla burkolat alapja betonfelület, a burkolatot habarcsba vagy vékony rétegű ragasztóhabarcsba ágyazzuk. A betonaljzatot a megfelelő vízelvezetés érdekében enyhén lejtőssé kell tenni cca. 2% mértékben, adott esetben a lejtés a habarcsréteg változó vastagságával is kialakítható. A nagy felületű betonaljzatot dilatációs fugákkal fel kell osztani kisebb egységekre, amelyek maximális mérete 25 m 2 6,0 m maximális hosszúság mellett. Mindkét lerakási mód esetében a fugázáshoz speciális fugázó habarcsot használunk. Az egyes hozzáférhető ragasztóhabarcsok és fugázó anyagok áttekintését lásd a táblázatban. 1. VÉKONY RÉTEGű RAGASZTóHABARCSBA ágyazás Megfelelő dőlésszögű egyenletes aljzat esetében a habarcságy helyett padlóburkolati ragasztóhabarcsot is használhatunk, amelyet nagyobb fogazott simítókanállal viszünk fel (1a). A klinkertéglákat gumikalapáccsal könnyedén beütögetjük, így azok magassága és iránya kiegyenlíthető. A lerakáshoz alumínium szögletvas vagy vezetőzsinór is használható (1b). 1a 2a 1b 2b AJáNLOTT RAGASZTóHABARCSOK ÉS FUGáZó HABARCSOK Gyártó ragasztás Fugázás Termék Használat Rétegvastagság Szín Termék Használat Fugaszélesség Szín KTF 55 TRASS Flex ragasztó 25 kg C2 T S2 kül- és beltér max. 20 mm szürke FMT 15 TRASS Fugázó 25 kg CG1 kül- és beltér max. 15 mm szürke, középbarna, anthrazit, beige, manhatten MUREXIN KGF 65 TOTáL Flex ragasztó 25 kg C2 TE S2 kül- és beltér max. 5 mm szürke SF 50 TRASS Kőfugázó CG2 kül- és beltér 4-30 mm szürke, anthrazit, bahama, camel Sakret Terranova KGX 45 UNIVERZáL flexibilis ragasztó 25 kg C2 TE FFK Emelt minőségű flexibilis csemperagasztó C2 TE S1 FFK+ Extra minőségű flexibilis csemperagasztó C2 TE S1 EF Euroflex csempergasztó C2 TE S1 weber.xerm862 (Deitermann KMT) flexibilis trasstartalmú ragasztó C2 TE webet.col flex flexibilis ragasztó C2 TE kül- és beltér max. 5 mm szürke kül- és beltér kb. 5 mm szürke SIL 50 Természeteskő szilikon 310 ml FFM Széles fugázó CG2, 25 kg kül- és beltér - fehér, szürke, transzparens, bahama, anthrazit, manhatten kül- és beltér 4-20 mm 25 különböző színben kül- és beltér kb. 5 mm szürke SD Szilikontömítő 310 ml kül- és beltér 1-20 mm 25 különböző színben kül- és beltér 3-20 mm szürke weber.tec brick disztégla falazó és fugázó habarcs kül- és beltér 6-25 mm 25 különböző színben kül- és beltér max. 5 mm szürke SD Szilikontömítő 310 ml kül- és beltér max. 12 mm kül- és beltér max. 3 mm szürke weber.color comfort fugázó CG2 kül- és beltér 1-6 mm szürke, fehér, vörös, sárga, bézs, antracit 15 szín ami weber kiadványaiban szerepel weber.col extra flex exra flexibilis ragasztó C2 TE S1 kül- és beltér max. 3 mm világos weber.color perfect fugázó CG2 kül- és beltér 1-20 mm 15 szín ami weber kiadványaiban szerepel Henkel Cimsec Márvány és gránit gyorskötésű ragasztóhabarcs 25 kg C1 FT S1 Cimsec FM Super Flex flexibilis ragasztó 25 kg C2 TE S1 kül- és beltér max. 3 mm világos kül- és beltér - - Ceresit CM 24 kőragasztó kül- és beltér - világos Cimsec Natrurstein Márcány és gránit fugázó 5 kg CG2Ar Cimsec Fugenflex MS elasztikus fugázóanyag márvány, gránit és cotto lapokhoz Ceresit CE 43 Grand' Elit 3-20 mm kül- és beltér kül- és beltér kül- és beltér 2-7 mm 3-20 mm halványszürke, manhattan, szürke, jázmin, bahamabézs fehér, halványszürke, manhattan, szürke, jázmin, bahamabézs, fekete fehér, szürke, antracit, grafit, bahama, caramell, clinker, terra, chocolate 16

19 2. FUGáZáS A fugázást néhány nap múlva végezzük. A felhasznált burkolóanyagtól függően két fugázási módot alkalmazhatunk. Sima felületű burkolat esetében a hígfolyós fugázó habarcsot gumis lehúzóval egyenletesen eloszlatjuk a felületen és belesimítjuk a fugákba. Ezt a folyamatot kétszer-háromszor megismételjük úgy, hogy a fugázó anyag teljesen kitöltse a fugaréseket. Emellett ügyelnünk kell, hogy a lehúzót a fugákra átlósan mozgassuk (2a). Érdes felületű burkolat esetében speciális tölcsért használunk, amelynek segítségével a fugázó anyagot közvetlenül a fugákba töltjük úgy, hogy a burkolat ne szennyeződjön (2b). 3. TISZTÍTáS A fugázó habarcs megdermedése után (Vigyázat! Nem azután, hogy megkötött!) a burkolatot először száraz, majd ezt követően többször nedves ronggyal megtisztítjuk (3a). A burkolat lemosásakor a vizet többször cseréljük. Eközben ügyelnünk kell arra, hogy a friss habarcs a tisztítással ne mosódjon ki a fugákból. A felület végső megtisztítását a cementrétegtől speciális készítménnyel csak szükség esetén végezzük el, mégpedig kb. két nap múlva, amikorra a habarcs már kellőképpen megkötött (3b). A legegyszerűbb a sósav oldat használata (33 %) 1 : 30, de max. 1 : 10 arányban, a szennyeződés mértéke szerint, esetleg ecetsav használata. Végül a burkolatot tiszta vízzel leöblítjük. A ronggyal való tisztítás mellett géppel is tisztíthatunk (3c). 3a 3b 3c Figyelmeztetés: ne használjon klinkerolajat! Elsősorban külső felületeken foltok kialakulásához vezethet. Ezeknek a készítményeknek a hatása többnyire rövid távú. Száradás után a foltok még láthatóbbakká válnak. 17

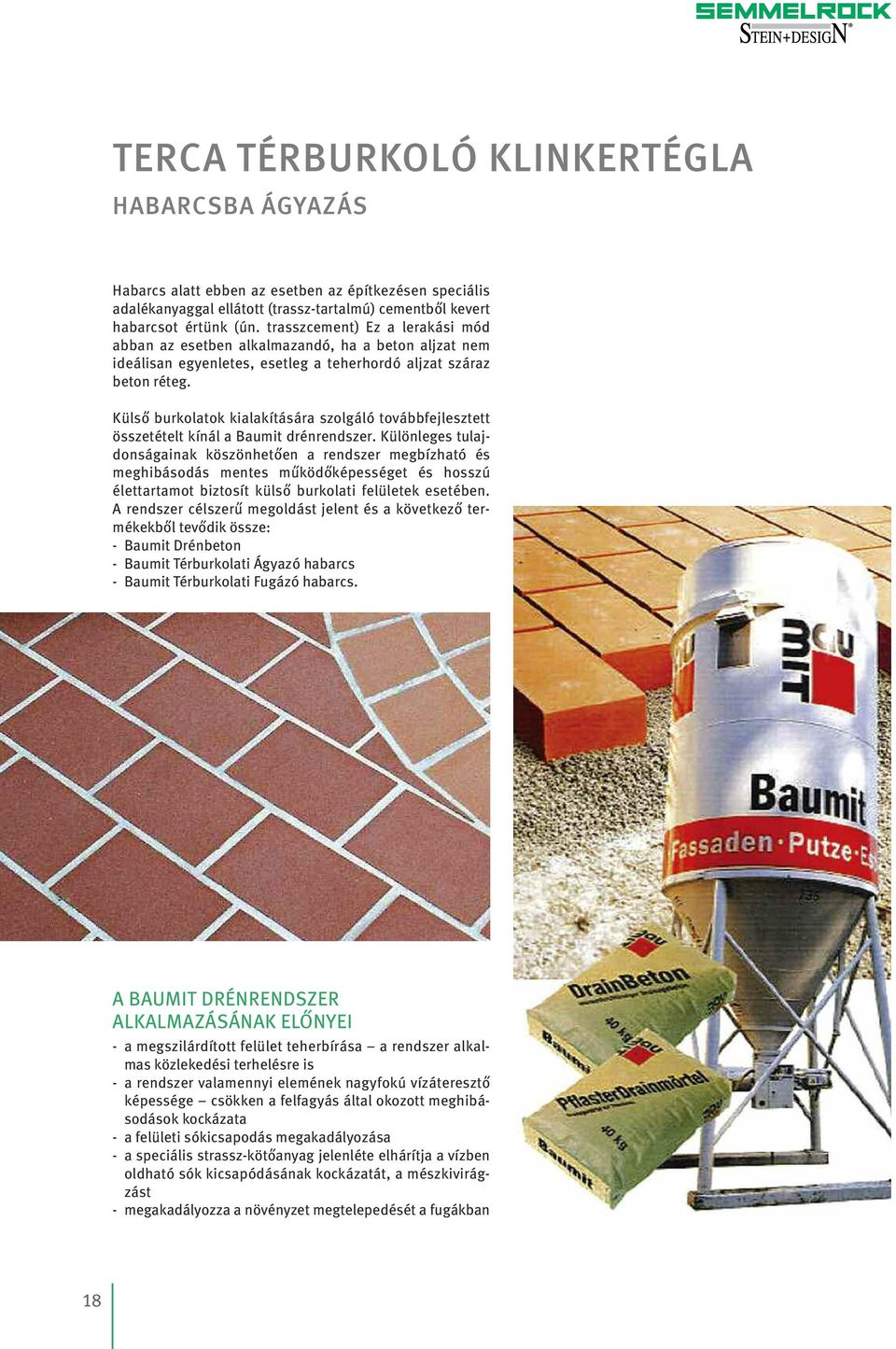

20 terca térburkoló KlinKertégla HaBarCsBa ágyazás Habarcs alatt ebben az esetben az építkezésen speciális adalékanyaggal ellátott (trassz-tartalmú) cementből kevert habarcsot értünk (ún. trasszcement) Ez a lerakási mód abban az esetben alkalmazandó, ha a beton aljzat nem ideálisan egyenletes, esetleg a teherhordó aljzat száraz beton réteg. Külső burkolatok kialakítására szolgáló továbbfejlesztett összetételt kínál a Baumit drénrendszer. Különleges tulajdonságainak köszönhetően a rendszer megbízható és meghibásodás mentes működőképességet és hosszú élettartamot biztosít külső burkolati felületek esetében. A rendszer célszerű megoldást jelent és a következő termékekből tevődik össze: - Baumit Drénbeton - Baumit Térburkolati ágyazó habarcs - Baumit Térburkolati Fugázó habarcs. A BAUMIT DRÉNRENDSZER ALKALMAZáSáNAK ELőNYEI - a megszilárdított felület teherbírása a rendszer alkalmas közlekedési terhelésre is - a rendszer valamennyi elemének nagyfokú vízáteresztő képessége csökken a felfagyás által okozott meghibásodások kockázata - a felületi sókicsapodás megakadályozása - a speciális strassz-kötőanyag jelenléte elhárítja a vízben oldható sók kicsapódásának kockázatát, a mészkivirágzást - megakadályozza a növényzet megtelepedését a fugákban 18

21 terca térburkoló KlinKertégla drénhabarcsba ágyazás javasolt rétegrendek 1. időszakos könnyű közlekedési terhelést elbíró gyalogos és kerékpár-utak, felületek kialakítása (3,5 t járművekig) (fugaszélesség min. 6 mm, fugahézagok kitöltése Baumit Térburkolati Fugázóhabarcs beöntése) 1. terca térburkoló klinkertégla 2. habarcságy Baumit ágyazóhabarcs, mm rétegvastagság 3. aljzat Baumit Drénbeton, mm rétegvastagság 4. tömörített földréteg fugaszélesség 6mm min. TERCA téglaburkoló klinkertéglák mm mm tömörített földréteg 2. Feltételezett könnyű közlekedési terhelést elbíró felületek és utak kialakítása (3,5 t járművekig) (fugaszélesség min. 6 mm, fugahézagok kitöltése Baumit Térburkolati Fugázóhabarcs beöntése) 1. terca térburkoló klinkertégla 2. habarcságy Baumit ágyazóhabarcs, mm rétegvastagság 3. aljzat Baumit Drénbeton, mm rétegvastagság 4. tömörített földréteg fugaszélesség 6mm min. TERCA téglaburkoló klinkertéglák mm mm tömörített földréteg 3. Feltételezett nehéz közlekedési terhelést elbíró felületek és utak kialakítása (3,5 t teherbírás felett) (fugaszélesség min. 6 mm, fugahézagok kitöltése Baumit Térburkolati Fugázóhabarcs beöntése) 1 2 fugaszélesség 6mm min. TERCA téglaburkoló klinkertéglák mm 1. terca térburkoló klinkertégla 2. habarcságy Baumit ágyazóhabarcs, mm rétegvastagság 3. aljzat Baumit Drénbeton, mm rétegvastagság 4. alapréteg kavics, 0-8 mm szemcsenagyságú, mm rétegvastagság 5. tömörített földréteg mm mm tömörített földréteg Az 1. sz. rendszer alkalmas parkok, kertek, játszóterek burkolt felületeinek, járdáinak, megszilárdított felületek, lakónegyedek, történelmi városközpontok gyalogos zónáinak és közlekedéstől elzárt parkjainak (feltételezett időszakos közlekedéssel terhelt területeinek) stb. kialakítására. A 2. sz. rendszer a nehéz teherforgalommal nem terhelt városi közutak megszilárdított felületeinek kialakítására, továbbá személygépkocsi parkolók felületeinek, leállósávok, garázsfeljárók és egyéb, statikus közlekedésre szánt felületek burkolására. A burkolt felület az aszfalt-töltőanyaggal készült felületekhez hasonlítva kevésbé hajlamos a deformációra és ezért többszörösen hosszabb élettartammal bír. A 3. sz. rendszer a statikus közlekedésre szánt megszilárdított felületek megoldására (nagy kapacitású parkolók, leállósávok, autóbuszmegálló helyek, stb.), valamint városi közutak terheléstől függetlenül megszilárdított felületeinek kialakítására alkalmas. Nagyfokú vízáteresztő képességének köszönhetően záporok után nem alakulnak ki víztócsák a felületen, hanem a víz azonnal elvezetődik a felületről az alsóbb rétegekbe. 19

22 terca térburkoló KlinKertégla. drénhabarcsba ágyazás munkafolyamat 1. ALAPáSáS Az első lépés, csakúgy mint a burkolat homokágyba történő lerakásakor az alapásás és a földterület előkészítése. A földterületnek egyenesnek és megfelelően tömörítettnek kell lennie. Tekintettel a drénbeton anyagszükségletére a földfelületet szükséges lejtésűre kell kialakítani. 2. AZ ALAPÉPÍTMÉNY KIALAKÍTáSA A teherhordó réteg kialakításához ideális megoldás a Baumit száraz drénbeton keverék használata. Az anyagot az alaposan előkészített aljzatra helyezzük megfelelő rétegvastagságban és struktúrában. A rétegvastagságnak a teljes felületen egyenletesnek kell lennie, haránt irányúnak, és a hosszanti esést már az aljzatban kell kialakítani. Az anyagot a vastag felhordást követően megfelelő eszközzel tömörítjük (kézi döngölővel, lapvibrátorral, stb.). Tömörítéskor javasolt legalább 5x végighaladni a felületen, kölcsönösen merőleges irányban. A tömörítő berendezés súlya nem haladhatja meg a 150 kg-ot. Tekintettel a betonkeverék nagyfokú hézagosságára, nem szükséges kialakítani a Baumit drénbeton réteg dilatációját. Mielőtt a Baumit ágyazó habarcsból kialakítanánk a habarcságyat, tartsuk be a legalább 14 napos technológiai szünetet. 3. A BURKOLAT LERAKáSA A HABARCSáGYBA A klinkertéglákat az előkészített habarcságyba rakjuk le. A habarcságy kialakításához Baumit ágyazó habarcs alkalmazása javasolt. A burkolat teljes szélességében kerül lerakásra a szegélyek között, a burkolt felület lejtésével ellenirányban és alapvetően a lerakott felületből. 20

23 Az előkészített habarcságyba nem szabad belépni! A fugaszélesség a habarcságyba való behelyezéskor nem lehet kisebb, mint 5 mm. A burkolat lerakása után a felületet tömöríteni kell megfelelő gumi vagy műanyag csúszótalppal felszerelt lapvibrátorral két kölcsönösen merőleges irányban. A tömörítést még a habarcs megkötése előtt el kell végezni. A megkötés után a burkolat felületének egyenletesnek, (az egyes elemek közötti kiugrások nélkül), előírt lejtésűnek kell lennie. 4. FUGáZáS Fugázásra Baumit Térburkolati Fugázó habarcs javasolt. A fugázást közvetlenül a burkolat rendeltetésszerű lerakását követően el lehet kezdeni. A fugázásra ugyanazok az elvek érvényesek, mint a vékony rétegű ragasztóhabarcsba történő ágyazás esetében (sima felületű burkolatnál teljes felületen oszlatjuk el, érdes felületű burkolatnál tölcsér segítségével, lásd. a 14., 15. oldalt). 5. TISZTÍTáS A felület megtisztítására a térburkolati fugázó habarccsal történő fugázás után ugyanazok az elvek érvényesek, mint más fugázó anyagokkal történő fugázáskor (lásd a 15. oldalt). Nagyobb felületek esetében előnyös speciális padlótisztító gép alkalmazása. Figyelmeztetés: A burkolat lerakása és alapos befugázása után a feltételezett megterhelés függvényében tartsa be a következő technológiai szüneteket: - gyalogosok technológiai szünet legalább 3 nap - könnyű közlekedés technológiai szünet legalább 7 nap - nehéz közlekedés, teljes üzemelés technológiai szünet legalább 21 nap 21

24 terca térburkoló KlinKertégla BurKolt FelületeK szélei és szegélyei Elsősorban a homokágyba helyezett burkolatok esetében különös figyelmet kell szentelni a burkolt felületek szegélyei kialakításának. Összefüggő átmenetet kell képezniük a burkolat és a környező felületek között, és egyben biztosítaniuk kell az egyes téglákat az oldalirányú elmozdulás ellen. A leghatékonyabb megoldást a szegélyek jelentik. A szegélyek kialakításához leggyakrabban a térburkoló klinkertéglát vagy a teljes terca Klinker szegélyköveket alkalmazzák. Megfelelő és nagyon kellemes anyag a szegélyek kialakításához a természetes kő (bazaltkő, gránitkő, stb.). A szegélyt minden esetben betonba kell ágyazni. Kivételt csak a gyalogosoknak szolgáló felületek képezhetik, amelyeket egyoldalú külső cementhabarccsal is rögzíthetünk. Szegély egy vonalban a burkolt felülettel Szegély kb. 2 cm-rel a burkolt felület fölött Két, nem azonos magasságú felület választóvonala, egyoldalúan lerakott szegélykövekből kialakított szegély. Élre állított klinkertéglából kialakított szegély Szegély kb. 2 cm-rel a burkolt felület alatt Magas szegély vízelvezető csatornával kiegészítve Szegély a ferde irányban lerakott burkolótéglából Élre állított klinkertéglából kialakított szegély, a burkolat kialakításához dierelt terca Klinker szegélykövet használtak. 22

25 terca térburkoló KlinKertégla lépcsők A lépcsők beburkolása terca térburkoló klinkertéglával jelentős szakmai készséget igényel. Ha hibátlan eredményt akarunk elérni, nagyon pontosan és precízen kell dolgoznunk. A lépcsőket a következő szabály szerint tervezik: kétszeres fokmagasság + a járólap szélessége = a lépés hossza 63 cm. A terca térburkoló klinkertégla formája erre a célra egyenesen ideális. A terca térburkoló klinkertégla (esetleg terca Klinker szegélykő teljes) felhasználásával kialakított lépcsőket többnyire beton aljzaton valósítják meg, amelynek fokait a felhasznált téglatípus méreteihez kell igazítani. A kerti lépcsők vagy kerti járdák fokai közvetlenül a terepen homokágyba helyezve alakíthatók ki ugyanúgy, ahogy maga a járda. 6, ,5 6, , ,5 12 6,5 2% LÉPCSőK BETON ALJZATON Ebben az esetben tulajdonképpen a beton lépcsőfokok habarcságyba történő burkolásáról van szó. Kizárólag Terca burkolatokra alkalmas kész, trassz-tartalmú habarcskeverékek és fugázó habarcsok használatát javasoljuk. A téglákat a szilárd konzisztenciájú habarcságyba rakjuk le. Elsőként a homloklapra helyezzük a téglákat. Ezután következik a járófelületek - járólapok burkolása, miközben a habarcsot szétterítjük egészen a homloklapok tégláinak elülső szélére. A téglák lerakását a lépcső oldalsó szélétől kezdjük. A lépcső járófelületének szélét képező téglákat vagy a homloklap szélével egyvonalban helyezhetjük el, vagy azzal enyhe átfedésben. Minél pontosabban hordjuk fel és terítjük szét a habarcságyat, annál tisztábban tudunk dolgozni. A téglák helyzetét vízmértékkel és gumikalapáccsal módosíthatjuk. Természetesen azzal is könnyíthetjük a munkánkat a fugák kialakításánál rövid alumínium szögletvas alkalmazásával. Néhány nappal a lerakás után hozzáláthatunk a fugázáshoz. A fugázás, hasonlóképpen, ahogy a padlóburkolás esetén, két módon végezhető a felhasznált burkolati felület alapján. A fugázás és tisztítás munkafolyamata és elvei azonosak az előző részben leírtakkal. Teherbíró terca Piazza burkolótégla felhasználásával 2 x 14,0 + 35,0 = 63 cm Teljes terca Siena burkolótégla felhasználásával 2 x 13,0 + 38,0 = 64 cm 2% , ,5 0,5 0, ,5 10,5 5 15,5 10,5 2% % 3 terca landhaus burkolótégla felhasználásával 2 x 15,5 + 32,0 = 63 cm terca landhaus burkolótégla felhasználásával 2 x 18,0 + 27,0 = 63 cm 23

26 KaPCsolat, mintakert, tanácsadás terca térburkolatok szaktanácsadója, egyedi klinkerek beszerzése Pál Péter 30/ , Nézze meg, érintse meg, próbálja ki! Semmelrock mintakertek Amikor új ruhát vesz, teljesen természetes, hogy több darabot is megtekint, felpróbál, összehasonlít. Amit a textilipar réges-rég tud, azt a Semmelrock is hasznosítja: mintakertjeinkben sétálgathat, kipróbálhatja és élvezheti a formatervezés világát. Azt, hogy melyik térkő felel meg az Ön személyes elképzelésének, melyik színezés illik a személyiségéhez. A Semmelrock terasz-, út- és térkialakítási ötletekkel segíti választását. Cölöpök, szegélyelemek és lépcsők építési megoldásaira szintén talál példákat. Munkatársaink a helyszínen minden kérdésére válaszolnak és további tippekkel és műszaki fortélyokkal is rendelkezésére állnak. Javasoljuk, hogy látogatása előtt egyeztessen időpontot szakértőinkkel, hogy biztosan elég időt fordíthassunk Önre. Megyénként illetékes munkatársaink: Győr-Moson-Sopron, Pápay Róbert 30/ Veszprém, Komárom Vas, Zala, Somogy nyugat Varga Andrea 30/ Fejér, Tolna, Balla Pál 30/ Somogy kelet Jász-Nagykun-Szolnok, Krizsán Pál 30/ Békés Hajdú-Bihar, Szabó Attila 30/ Szabolcs-Szatmár-Bereg Borsod-Abaúj-Zemplén, Farkas Ernő 30/ Heves Bács-Kiskun Csongrád Mészáros Róbert 30/ Budapest Pest Juhász Gábor 30/ Budapest Buda Simon Attila 30/ Pest megye nyugat Pest megye kelet Bodor Zoltán 30/ Nógrád BUDAPEST- Soroksár BUDAPEST-centrum ÜllŐ SEMMELROCK STEIN+DESIGN BURKOLATKő KFT. H-2364 ócsa Bajcsy-Zsilinszky út 108. Tel. +36/29/ Fax +36/29/ SEMMELROCK STEIN+DESIGN BURKOLATKő KFT. H-3561 Felsőzsolca Szikszai út 1., Ipari Park Tel. +36/46/ Fax: +36/46/

27 semmelrockstein+designburkolatkőkft. általánosszerződésifeltételek 1. Érvényesség Az általános Eladási és Szállítási Feltételek minden megkötött érté ke sítési üzletre és szerzôdésre, az azokkal összefüggô szállítások ra és pótszállításokra vonatkoznak. Ettôl eltérni csak a Gyártó képviselô jének írásos nyilatkozatával lehet. A Vevô beszerzési feltételei nem érvénye sek akkor sem, ha a Gyártó ezeknek nem mondott ellent. 2. Ajánlatok és szerződéskötés A Gyártó ajánlati kötöttsége ha a Gyártó ettôl eltérôen nem rendel kezik 30 napra korlátozódik. Ez vonatkozik mind az árlistában fog lalt, mind pedig az egyéb ajánlatokra. Egy költségelem megváltozása fel jogosítja a Gyártót árkorrekcióra. A szerzôdés a Vevô meg rendelé sének a Gyártó által történt visszaigazolásával, a vételár ki fi zetésével, vagy a szállítás megkezdésével jön létre. A Gyártó jogosult a meg kötött szerzô déstôl elállni, vagy a szállításokat átmenetileg beszüntetni az ennek követ keztében felmerülô mindenféle költség átvállalása nélkül ha a szerzô déses jog viszony alatt: a) megállapodás szerinti fi zetési feltételeket a Vevô nem tartja be, vagy b) a Vevôt illetôen olyan körülmények válnak ismertté, amelyek meg kérdô jelezik fi zetôképességét. 3. Megrendelés A megrendelésnek tartalmazni kell a Gyártó termékismertetôje alap ján megvásárolni kívánt áru termékszámát, megnevezését, színét, mennyi ségét, valamint a szállítás módját (saját szállítás, a Gyártótól igényelt szállítás), illetve a szállítás egyedi körülményeit (súly-, méret-, idôbeli vagy más egyéb korlátozások, megközelíthetôség). Ha a Gyártó visszaigazolását a Ve vô 3 napon belül nem kifogásolja, akkor az a Vevô által elfoga dottnak minôsül, és a szerzôdés létrejöttnek tekintendô. 4. Árak és elszámolás A Gyártó mindenkori árjegyzéke a gyártelepi (törvény által elôírt nettó és bruttó) árakat tartalmazza. Az elszámolás alapja a Gyártó által kiállított szállítólevél. Az árak a felrakási költséget is tartalmazzák. A Gyártó fenntartja magának a jogot, hogy a telep helyek közti átszállítás esetén szállítási költséggel növelt árat adjon meg. 5. A Vevő visszalépése A megrendelô teljes, vagy akár csak részleges visszalépésére a Gyártó a szerzôdésben szereplô ár 20%-át sztornírozási díjként ki számlázza. A Gyártó követelheti az ezen összeget meghaladó kárát is. 6. Szállítási idő A Gyártó a megadott szállítási határidôket mód és lehetôség szerint betartja. Amennyiben ez nem lehetséges, akkor a Vevôt 8 napos pót határ idô kitûzése és eredménytelen eltelte után megilleti a szerzô déstôl való elállás joga. A Vevô erre az esetre lemond kártérítési igénye érvénye sí té sének jogáról. A Vevô általi átvétel késedelme esetén a Gyár tónak jo gá ban áll az árut a Vevô költségére és veszélyére raktározni, az áru érté két leszámlázni, és a számlát a meg állapodás sze rint esedékessé tenni, vagy a szerzôdéstôl elállni és az árut másnak eladni. Az elszállítási határidô, amennyiben másként nem állapodnak meg a felek, 15 nap. 7. Feladás és kiszállítás Ha a Vevô igényli a kiszállítást, azt a Gyártó teljesíti a Fuvarfeltételek -ben leírtak szerint. A Vevô részérôl a következôk fi gyelembevétele szük séges: a) ha a tehergépkocsi állásideje meghaladja a jármû-egységenkénti 1 órát, Vevô felé többletköltséget számolunk fel, b) a nem megfelelô megközelíthetôség is többletköltséggel jár, c) az építkezési vagy szállítási cím pontatlan megjelölése vagy a be hajtó út használhatatlansága, az úthasználati díj vagy súlykorlátozások miatt felmerülô többletköltség is Vevôt terheli, d) kisebb mennyiséget tíz tonna alatt a Gyártó csak többlet költ séggel tud szállítani. 8. raklapok Termékeink csak raklapon szállíthatók. Vevô tudomásul veszi, hogy Gyár tó szabvány, ill. egyedi raklapok után betétdíjat (2.000,- Ft/db + áfa) és raklaphasználati díjat (400,- Ft/db + áfa) szá mol fel*, amit a számlán feltüntet. Az ép raklapok visszavételét az aktuális jogszabályi feltételeknek meg felelôen végezzük, a selejt raklapok árát nem térítjük meg, Semmelrock által történt visszaszállítás esetén a raklapot 1600 Ft+áfa áron vesszük vissza. 9. Fizetés, fizetési feltételek Az áru ellenértékének kiegyenlítése történhet a Gyártó pénztárában készpénzzel vagy átutalással, külön szerzôdés alapján. Külön szerzô dés olyan Vevôvel jöhet létre, aki a terméket rendszeresen forgalmazza, mint márka kereskedô vagy viszonteladó. Ezen kívül külön meg állapo dás köthetô tételekre a Vevô anyagi hátterének ismeretében. Fizetési határidô számla alapján, megállapodás szerint. árengedményt, levo nást csak akkor lehet érvényesíteni, ha ezt a megrendelés vissza igazolás vagy a számla rögzíti. A Vevô fi zetéseit mindig a leg régebbi tartozásra kell könyvelni. A jogalap nélkül történt árcsökkentést utólag meg kell fi zetni. A fi zetések akkortól számítanak kiegyenlí tettnek, amikor a Gyártó számláján a jóváírás megtörtént. Fizetési késedelem esetén a Vevônek a számlán feltüntetett mértékû késedelmi kamatot + áfa-t szá mítunk fel, napi kamat számítással. Fizetési ké se delem esetén a Vevô köteles megtéríteni a bíróságon kívüli fi zetési felszólítások díját is. Az összes függôben lévô számla egy részének fi zetési késedelme esetén is jogában áll a Gyártónak, hogy a teljes függôben levô összeget azonnal esedékessé tegye. 10. tulajdonjog fenntartása A Gyártó által kiadott termékek a vételár teljes kiegyenlítéséig a Gyártó tulajdonában maradnak. A 30 napot meghaladó fi zetési késedelem, illetve a Vevô elleni csôd- vagy felszámolási eljárás esetén a Gyártónak jogában áll a tulajdonában álló árut elhozni a Vevôtôl, és értékesíteni azt. A továbbértékesítésbôl adódó alacsonyabb árbevétel, valamint a vissza-, illetve továbbszállítás költségei is a Vevôt terhelik. 11. Visszaáru, és annak megtérítése A Vevô megrendelése alapján többletként szállított árut a Gyártó csak egyeztetés után és csak akkor vesz vissza, ha az áru sértetlen és még eredeti csomagolásban van. A visszaszállításkor mellékelni kell a tétel számla másolatát is. A Gyártó az általa nem kifogásolt visszárut 20% stornó díj levonásával írja jóvá. A Gyártó semmiféle ömlesztett árut nem vesz vissza, és nem térít meg. 12. Szavatosság A Gyártó szavatosságot vállal azért, hogy az áru megfelel a jogszabályokban fog lalt és a szerzôdésben kikötött tulajdonságoknak. Ezen túlmenô szavatossági igényeket a Vevô csak a Gyártó kifejezett írásbeli ígérete alapján támaszthat. Tö réskárt a mindenkori szállított mennyiség 2%-ig a Gyártó nem térít meg. Az árut a Vevô, vagy annak megbízottja általi átvételkor mennyiség és minôség szerint fel kell mérni. Az ilyen ellenôrzés után kifogásolt árut nem szabad be építeni, és a ki fogást legkésôbb 3 napon belül közölni kell írásban a Gyártóval. Az átvétel meg történte után a Gyártó csak a rejtett (átvételkor nem észrevehetô) hibákból eredô, a gyártás hiányosságaira visszavezethetô kifogásokkal tud érdemben foglalkozni. 13. termékfelelősség a) A Gyártó termékeit a Vevô csakis kifogástalan állapotban, és kizá ró lag a Gyártó útmutatásai valamint a vonatkozó jogszabályok elôírásainak megfelelôen hozhatja forgalomba. b) A Gyártó köteles a felhasználási és alkalmazási körre vonatkozó adatokat és egyéb termékinformációkat is átadni a termékekkel együtt a viszont - eladónak. c) A viszonteladó köteles munkatársait, különösen az értékesítésben résztvevôket a termékrôl, annak tulajdonságairól tájékoztatni. (Ehhez a Gyártó a megfelelô segítséget megadja.) d) A viszonteladó köteles az ügyfeleirôl nyilvántartást vezetni (név, cím, termék, dátum) és azok észrevételeit kezelni. 14. A teljesítés helye A Gyártó részérôl a teljesítés helye minden esetben az ócsai és a felsôzsolcai gyártelep. A Gyártó fenntartja magának a jogot, hogy a telep helyek közti át - szállítás esetén szállítási költséggel növelt árat adjon meg. 15. Jogvita Jogvita esetén az általános Szerzôdési Feltételekben nem szabá lyo zott kérdé - sekben a magyar jog, különösen a Polgári Törvény könyv vonatkozó rendelke zései az irányadók. Megjegyzés: Cégünk nevét a szövegben röviden Gyártó néven említjük. *2010. április 01-tôl. Termékgyártás és vevôszolgálat: 2364 ócsa, Bajcsy-Zsilinszky út 108. Tel.: 29/ , fax: 29/ Felsôzsolca, Szikszai út 1. (Ipari Park) Tel.: 46/ , fax: 46/ A nyomdai hibákból eredő téves információkért felelôsséget nem vállalunk! 25
