1 SANDWICHBAU HUNGARY KFT KESZTHELY TERMÉKINFORMÁCIÓ LUX-top BIZTONSÁG A MAGASBAN LUX-top

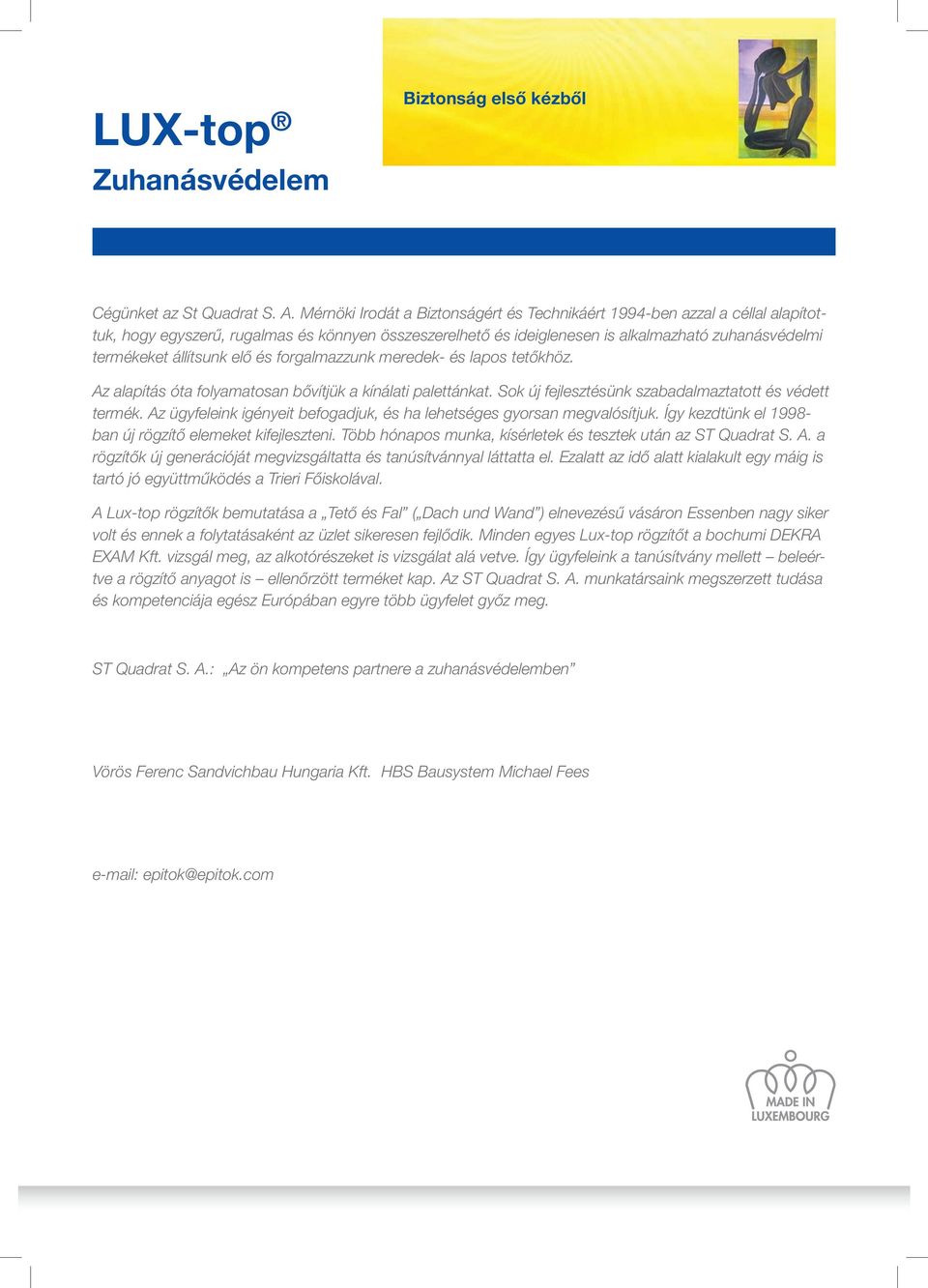

2 Biztonság első kézből Cégünket az St Quadrat S. A. Mérnöki Irodát a Biztonságért és Technikáért 1994-ben azzal a céllal alapítottuk, hogy egyszerű, rugalmas és könnyen összeszerelhető és ideiglenesen is alkalmazható zuhanásvédelmi termékeket állítsunk elő és forgalmazzunk meredek- és lapos tetőkhöz. Az alapítás óta folyamatosan bővítjük a kínálati palettánkat. Sok új fejlesztésünk szabadalmaztatott és védett termék. Az ügyfeleink igényeit befogadjuk, és ha lehetséges gyorsan megvalósítjuk. Így kezdtünk el ban új rögzítő elemeket kifejleszteni. Több hónapos munka, kísérletek és tesztek után az ST Quadrat S. A. a rögzítők új generációját megvizsgáltatta és tanúsítvánnyal láttatta el. Ezalatt az idő alatt kialakult egy máig is tartó jó együttműködés a Trieri Főiskolával. A Lux-top rögzítők bemutatása a Tető és Fal ( Dach und Wand ) elnevezésű vásáron Essenben nagy siker volt és ennek a folytatásaként az üzlet sikeresen fejlődik. Minden egyes Lux-top rögzítőt a bochumi DEKRA EXAM Kft. vizsgál meg, az alkotórészeket is vizsgálat alá vetve. Így ügyfeleink a tanúsítvány mellett beleértve a rögzítő anyagot is ellenőrzött terméket kap. Az ST Quadrat S. A. munkatársaink megszerzett tudása és kompetenciája egész Európában egyre több ügyfelet győz meg. ST Quadrat S. A.: Az ön kompetens partnere a zuhanásvédelemben Vörös Ferenc Sandvichbau Hungaria Kft. HBS Bausystem Michael Fees epitok@epitok.com

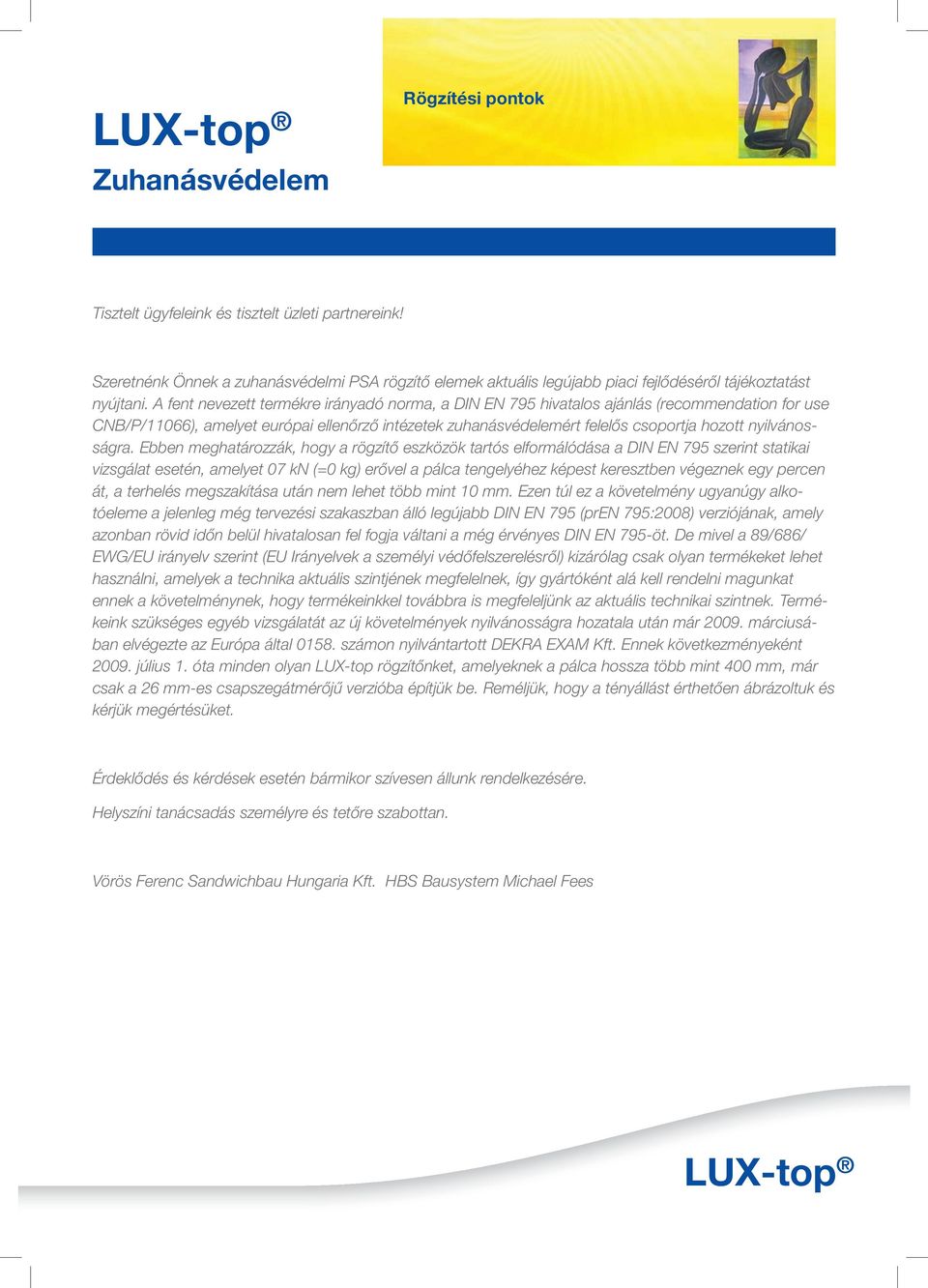

3 Rögzítési pontok Tisztelt ügyfeleink és tisztelt üzleti partnereink! Szeretnénk Önnek a zuhanásvédelmi PSA rögzítő elemek aktuális legújabb piaci fejlődéséről tájékoztatást nyújtani. A fent nevezett termékre irányadó norma, a DIN EN 795 hivatalos ajánlás (recommendation for use CNB/P/11066), amelyet európai ellenőrző intézetek zuhanásvédelemért felelős csoportja hozott nyilvánosságra. Ebben meghatározzák, hogy a rögzítő eszközök tartós elformálódása a DIN EN 795 szerint statikai vizsgálat esetén, amelyet 07 kn (=0 kg) erővel a pálca tengelyéhez képest keresztben végeznek egy percen át, a terhelés megszakítása után nem lehet több mint 10 mm. Ezen túl ez a követelmény ugyanúgy alkotóeleme a jelenleg még tervezési szakaszban álló legújabb DIN EN 795 (pren 795:2008) verziójának, amely azonban rövid időn belül hivatalosan fel fogja váltani a még érvényes DIN EN 795-öt. De mivel a 89/686/ EWG/EU irányelv szerint (EU Irányelvek a személyi védőfelszerelésről) kizárólag csak olyan termékeket lehet használni, amelyek a technika aktuális szintjének megfelelnek, így gyártóként alá kell rendelni magunkat ennek a követelménynek, hogy termékeinkkel továbbra is megfeleljünk az aktuális technikai szintnek. Termékeink szükséges egyéb vizsgálatát az új követelmények nyilvánosságra hozatala után már márciusában elvégezte az Európa által számon nyilvántartott DEKRA EXAM Kft. Ennek következményeként július 1. óta minden olyan LUX-top rögzítőnket, amelyeknek a pálca hossza több mint 400 mm, már csak a 26 mm-es csapszegátmérőjű verzióba építjük be. Reméljük, hogy a tényállást érthetően ábrázoltuk és kérjük megértésüket. Érdeklődés és kérdések esetén bármikor szívesen állunk rendelkezésére. Helyszíni tanácsadás személyre és tetőre szabottan. Vörös Ferenc Sandwichbau Hungaria Kft. HBS Bausystem Michael Fees LUX-top

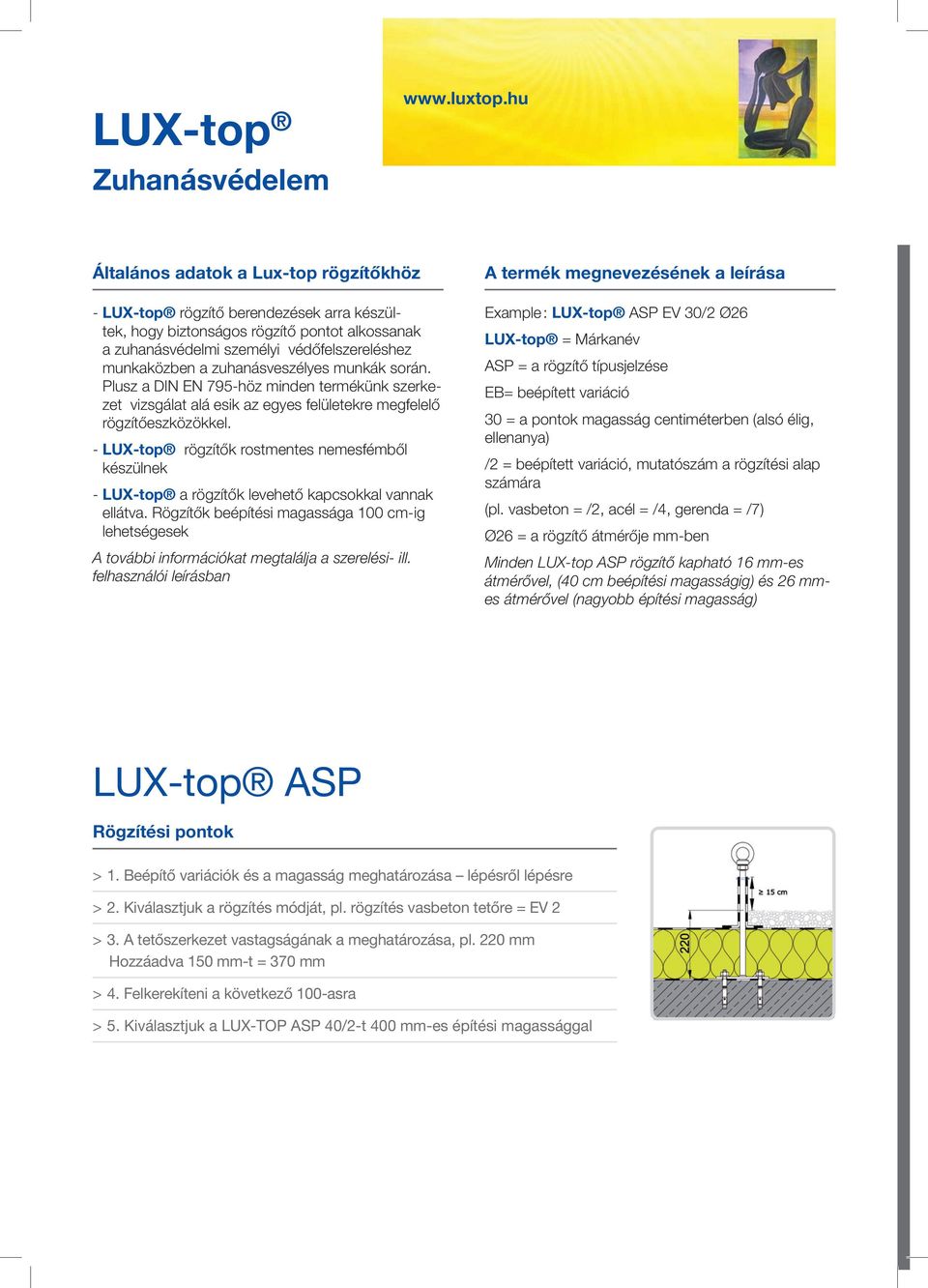

4 Általános adatok a Lux-top rögzítőkhöz - LUX-top rögzítő berendezések arra készültek, hogy biztonságos rögzítő pontot alkossanak a zuhanásvédelmi személyi védőfelszereléshez munkaközben a zuhanásveszélyes munkák során. Plusz a DIN EN 795-höz minden termékünk szerkezet vizsgálat alá esik az egyes felületekre megfelelő rögzítőeszközökkel. - LUX-top rögzítők rostmentes nemesfémből készülnek - LUX-top a rögzítők levehető kapcsokkal vannak ellátva. Rögzítők beépítési magassága 100 cm-ig lehetségesek A további információkat megtalálja a szerelési- ill. felhasználói leírásban A termék megnevezésének a leírása Example : LUX-top ASP EV 30/2 Ø26 LUX-top = Márkanév ASP = a rögzítő típusjelzése EB= beépített variáció 30 = a pontok magasság centiméterben (alsó élig, ellenanya) /2 = beépített variáció, mutatószám a rögzítési alap számára (pl. vasbeton = /2, acél = /4, gerenda = /7) Ø26 = a rögzítő átmérője mm-ben Minden LUX-top ASP rögzítő kapható 16 mm-es átmérővel, (40 cm beépítési magasságig) és 26 mmes átmérővel (nagyobb építési magasság) LUX-top ASP Rögzítési pontok > 1. Beépítő variációk és a magasság meghatározása lépésről lépésre > 2. Kiválasztjuk a rögzítés módját, pl. rögzítés vasbeton tetőre = EV 2 > 3. A tetőszerkezet vastagságának a meghatározása, pl. 220 mm Hozzáadva 150 mm-t = 370 mm > 4. Felkerekíteni a következő 100-asra > 5. Kiválasztjuk a LUX-TOP ASP 40/2-t 400 mm-es építési magassággal

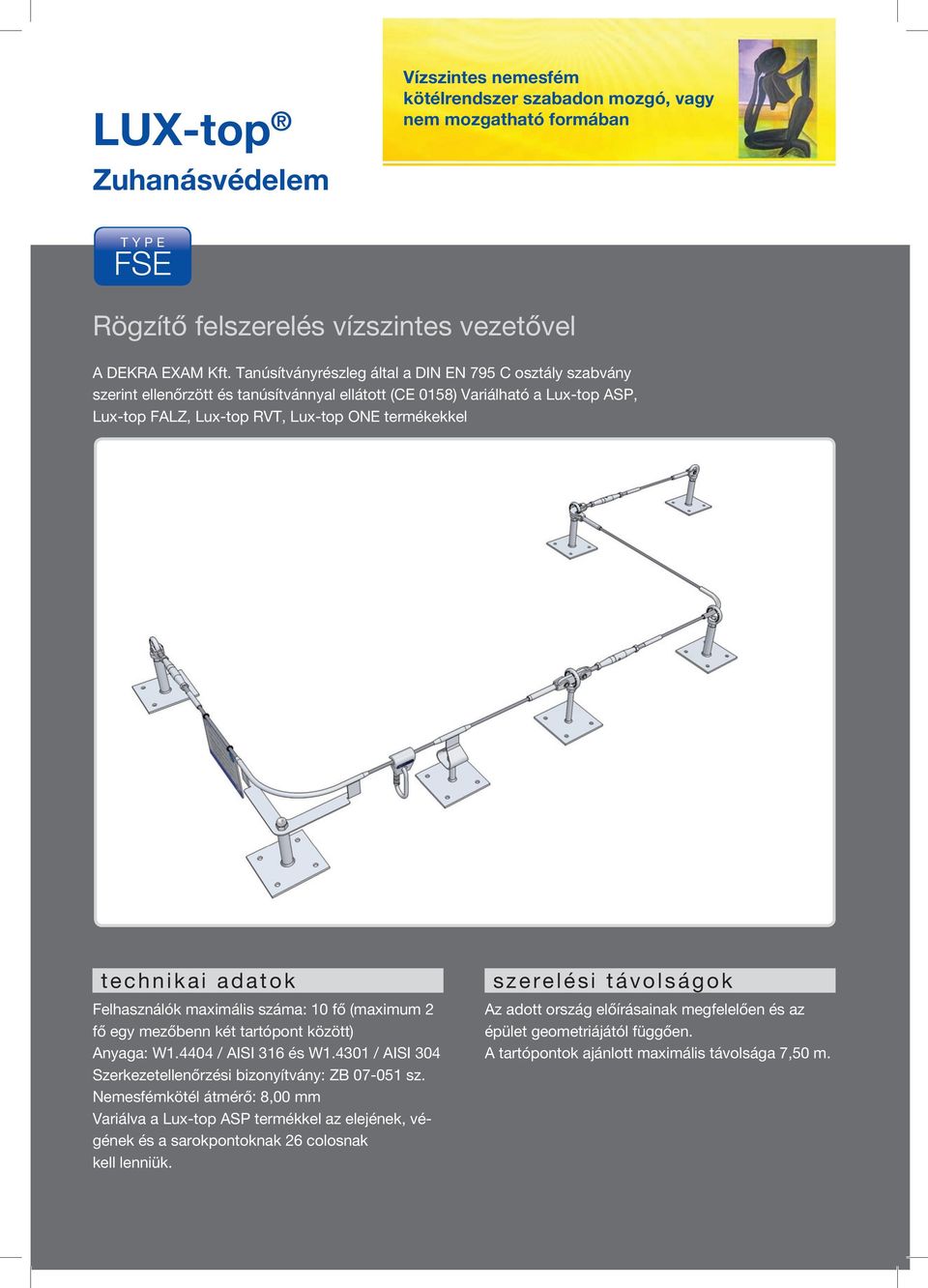

5 Vízszintes nemesfém kötélrendszer szabadon mozgó, vagy nem mozgatható formában TYPE FSE Rögzítő felszerelés vízszintes vezetővel A DEKRA EXAM Kft. Tanúsítványrészleg által a DIN EN 795 C osztály szabvány szerint ellenőrzött és tanúsítvánnyal ellátott (CE 0158) Variálható a Lux-top ASP, Lux-top FALZ, Lux-top RVT, Lux-top ONE termékekkel Felhasználók maximális száma: 10 fő (maximum 2 fő egy mezőbenn két tartópont között) Anyaga: W / AISI 316 és W / AISI 304 Szerkezetellenőrzési bizonyítvány: ZB sz. Nemesfémkötél átmérő: 8,00 mm Variálva a Lux-top ASP termékkel az elejének, végének és a sarokpontoknak 26 colosnak kell lenniük. szerelési távolságok Az adott ország előírásainak megfelelően és az épület geometriájától függően. A tartópontok ajánlott maximális távolsága 7,50 m.

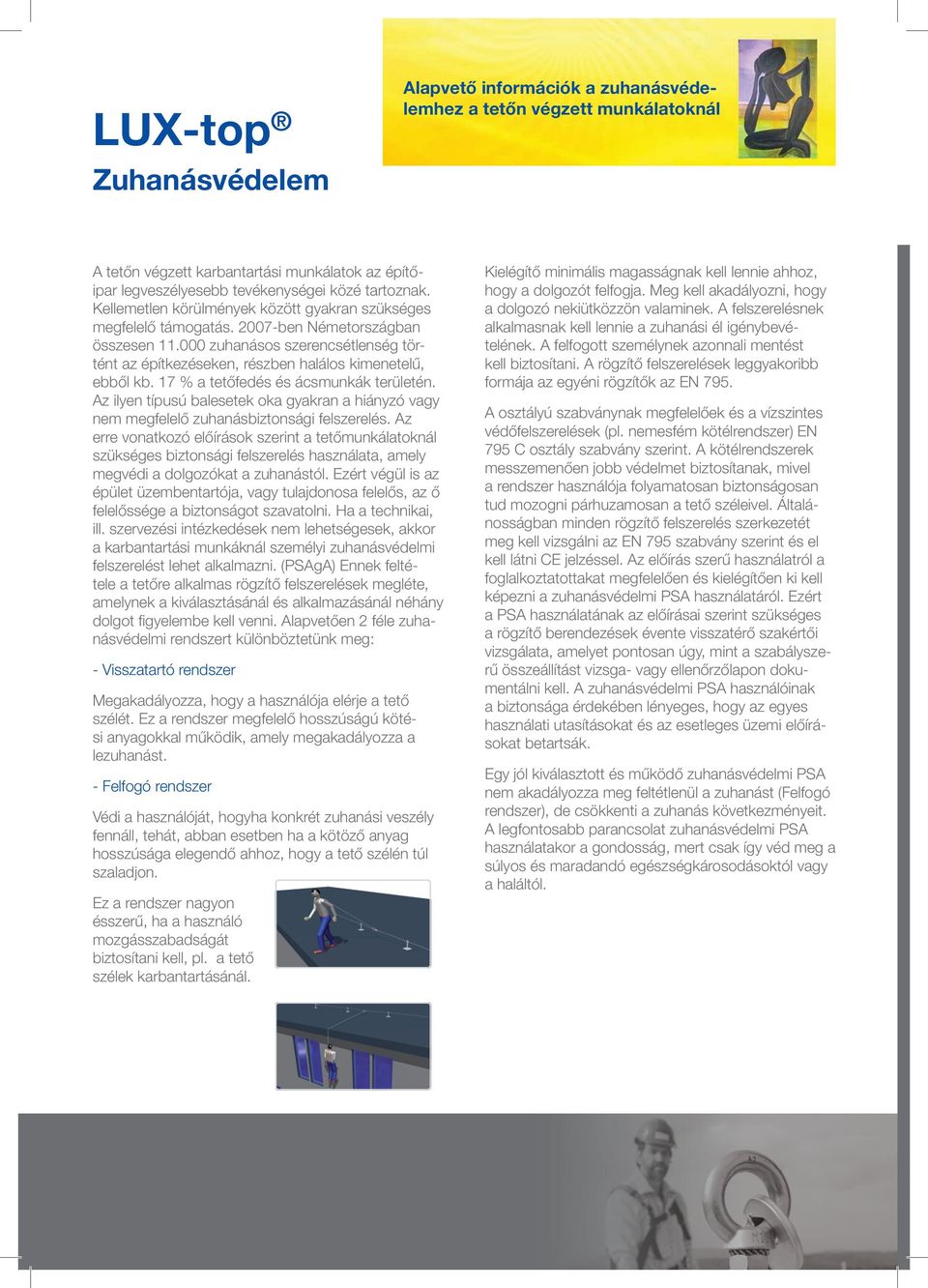

6 Alapvető információk a zuhanásvédelemhez a tetőn végzett munkálatoknál A tetőn végzett karbantartási munkálatok az építőipar legveszélyesebb tevékenységei közé tartoznak. Kellemetlen körülmények között gyakran szükséges megfelelő támogatás ben Németországban összesen zuhanásos szerencsétlenség történt az építkezéseken, részben halálos kimenetelű, ebből kb. 17 % a tetőfedés és ácsmunkák területén. Az ilyen típusú balesetek oka gyakran a hiányzó vagy nem megfelelő zuhanásbiztonsági felszerelés. Az erre vonatkozó előírások szerint a tetőmunkálatoknál szükséges biztonsági felszerelés használata, amely megvédi a dolgozókat a zuhanástól. Ezért végül is az épület üzembentartója, vagy tulajdonosa felelős, az ő felelőssége a biztonságot szavatolni. Ha a technikai, ill. szervezési intézkedések nem lehetségesek, akkor a karbantartási munkáknál személyi zuhanásvédelmi felszerelést lehet alkalmazni. (PSAgA) Ennek feltétele a tetőre alkalmas rögzítő felszerelések megléte, amelynek a kiválasztásánál és alkalmazásánál néhány dolgot fi gyelembe kell venni. Alapvetően 2 féle zuhanásvédelmi rendszert különböztetünk meg: - Visszatartó rendszer Megakadályozza, hogy a használója elérje a tető szélét. Ez a rendszer megfelelő hosszúságú kötési anyagokkal működik, amely megakadályozza a lezuhanást. - Felfogó rendszer Védi a használóját, hogyha konkrét zuhanási veszély fennáll, tehát, abban esetben ha a kötöző anyag hosszúsága elegendő ahhoz, hogy a tető szélén túl szaladjon. Ez a rendszer nagyon ésszerű, ha a használó mozgásszabadságát biztosítani kell, pl. a tető szélek karbantartásánál. Kielégítő minimális magasságnak kell lennie ahhoz, hogy a dolgozót felfogja. Meg kell akadályozni, hogy a dolgozó nekiütközzön valaminek. A felszerelésnek alkalmasnak kell lennie a zuhanási él igénybevételének. A felfogott személynek azonnali mentést kell biztosítani. A rögzítő felszerelések leggyakoribb formája az egyéni rögzítők az EN 795. A osztályú szabványnak megfelelőek és a vízszintes védőfelszerelések (pl. nemesfém kötélrendszer) EN 795 C osztály szabvány szerint. A kötélrendszerek messzemenően jobb védelmet biztosítanak, mivel a rendszer használója folyamatosan biztonságosan tud mozogni párhuzamosan a tető széleivel. Általánosságban minden rögzítő felszerelés szerkezetét meg kell vizsgálni az EN 795 szabvány szerint és el kell látni CE jelzéssel. Az előírás szerű használatról a foglalkoztatottakat megfelelően és kielégítően ki kell képezni a zuhanásvédelmi PSA használatáról. Ezért a PSA használatának az előírásai szerint szükséges a rögzítő berendezések évente visszatérő szakértői vizsgálata, amelyet pontosan úgy, mint a szabályszerű összeállítást vizsga- vagy ellenőrzőlapon dokumentálni kell. A zuhanásvédelmi PSA használóinak a biztonsága érdekében lényeges, hogy az egyes használati utasításokat és az esetleges üzemi előírásokat betartsák. Egy jól kiválasztott és működő zuhanásvédelmi PSA nem akadályozza meg feltétlenül a zuhanást (Felfogó rendszer), de csökkenti a zuhanás következményeit. A legfontosabb parancsolat zuhanásvédelmi PSA használatakor a gondosság, mert csak így véd meg a súlyos és maradandó egészségkárosodásoktól vagy a haláltól.

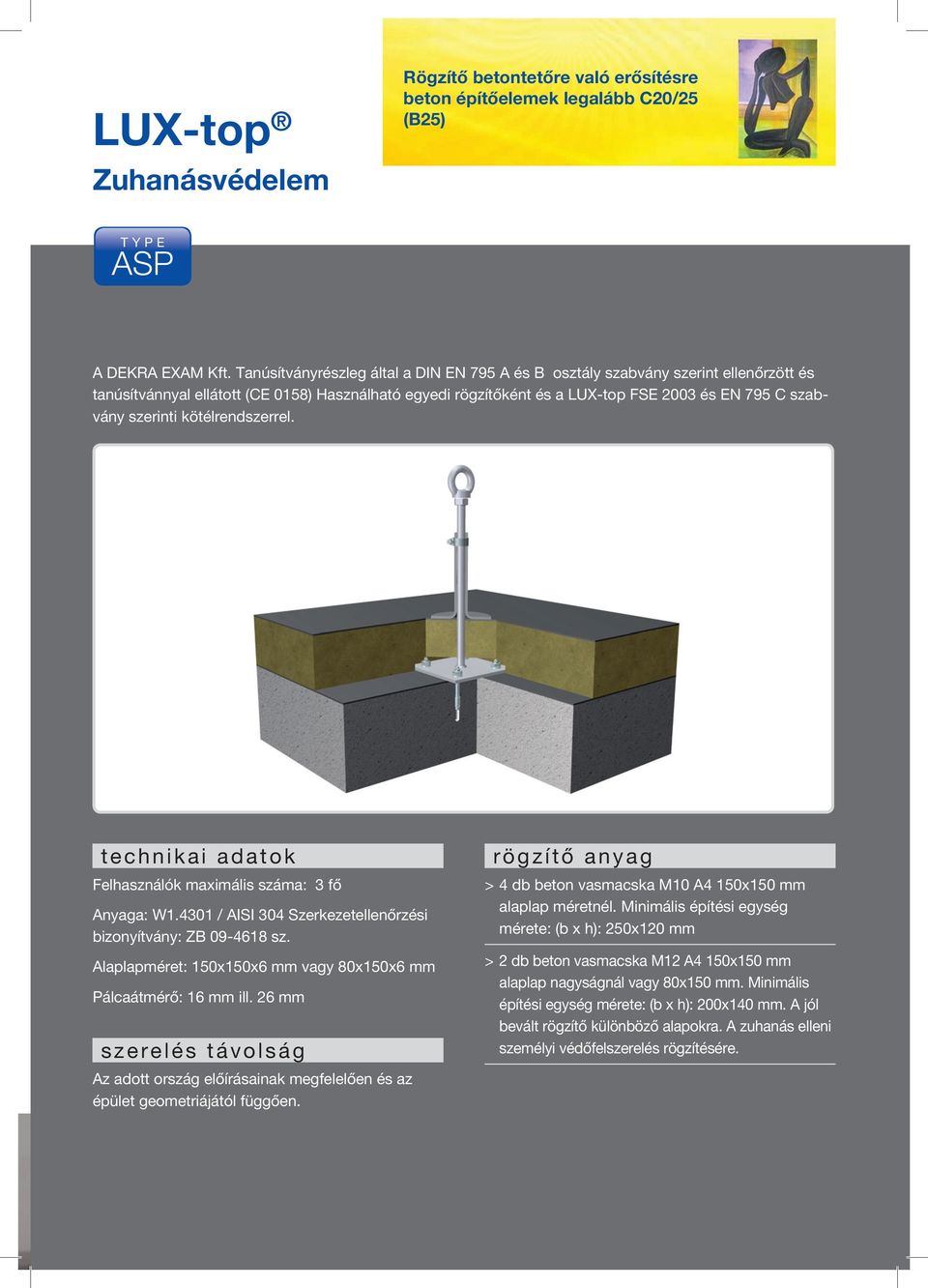

7 Rögzítő betontetőre való erősítésre beton építőelemek legalább C20/25 (B25) TYPE ASP A DEKRA EXAM Kft. Tanúsítványrészleg által a DIN EN 795 A és B osztály szabvány szerint ellenőrzött és tanúsítvánnyal ellátott (CE 0158) Használható egyedi rögzítőként és a LUX-top FSE 2003 és EN 795 C szabvány szerinti kötélrendszerrel. Felhasználók maximális száma: 3 fő Anyaga: W / AISI 304 Szerkezetellenőrzési bizonyítvány: ZB sz. Alaplapméret: 150x150x6 mm vagy 80x150x6 mm Pálcaátmérő: 16 mm ill. 26 mm szerelés távolság Az adott ország előírásainak megfelelően és az épület geometriájától függően. rögzítő anyag > 4 db beton vasmacska M10 A4 150x150 mm alaplap méretnél. Minimális építési egység mérete: (b x h): 250x120 mm > 2 db beton vasmacska M12 A4 150x150 mm alaplap nagyságnál vagy 80x150 mm. Minimális építési egység mérete: (b x h): 200x140 mm. A jól bevált rögzítő különböző alapokra. A zuhanás elleni személyi védőfelszerelés rögzítésére.

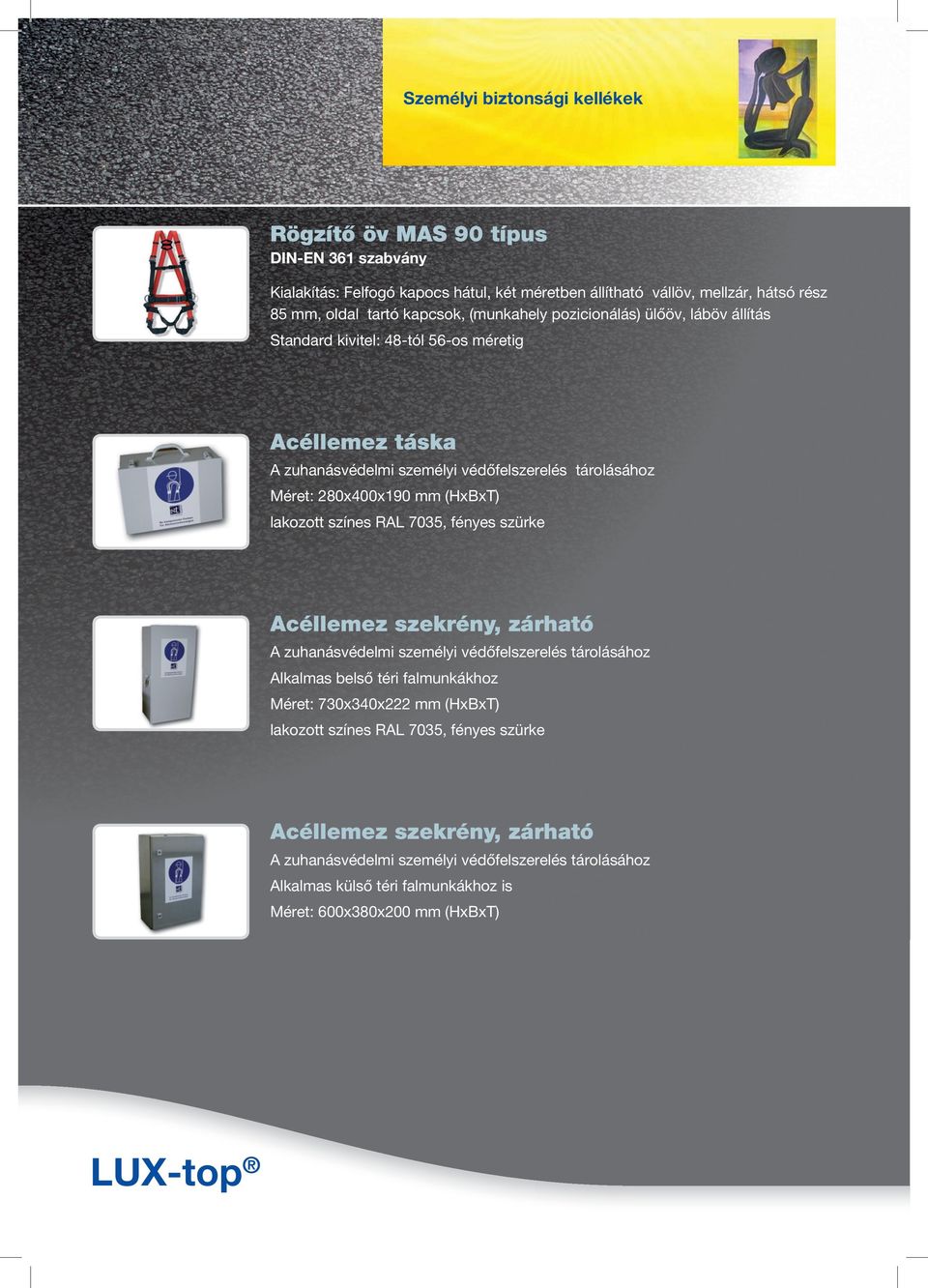

8 Személyi biztonsági kellékek Rögzítő öv MAS 90 típus DIN-EN 361 szabvány Kialakítás: Felfogó kapocs hátul, két méretben állítható vállöv, mellzár, hátsó rész 85 mm, oldal tartó kapcsok, (munkahely pozicionálás) ülőöv, láböv állítás Standard kivitel: 48-tól 56-os méretig Acéllemez táska A zuhanásvédelmi személyi védőfelszerelés tárolásához Méret: 280x400x190 mm (HxBxT) lakozott színes RAL 7035, fényes szürke Acéllemez szekrény, zárható A zuhanásvédelmi személyi védőfelszerelés tárolásához Alkalmas belső téri falmunkákhoz Méret: 730x340x222 mm (HxBxT) lakozott színes RAL 7035, fényes szürke Acéllemez szekrény, zárható A zuhanásvédelmi személyi védőfelszerelés tárolásához Alkalmas külső téri falmunkákhoz is Méret: 600x380x200 mm (HxBxT) LUX-top

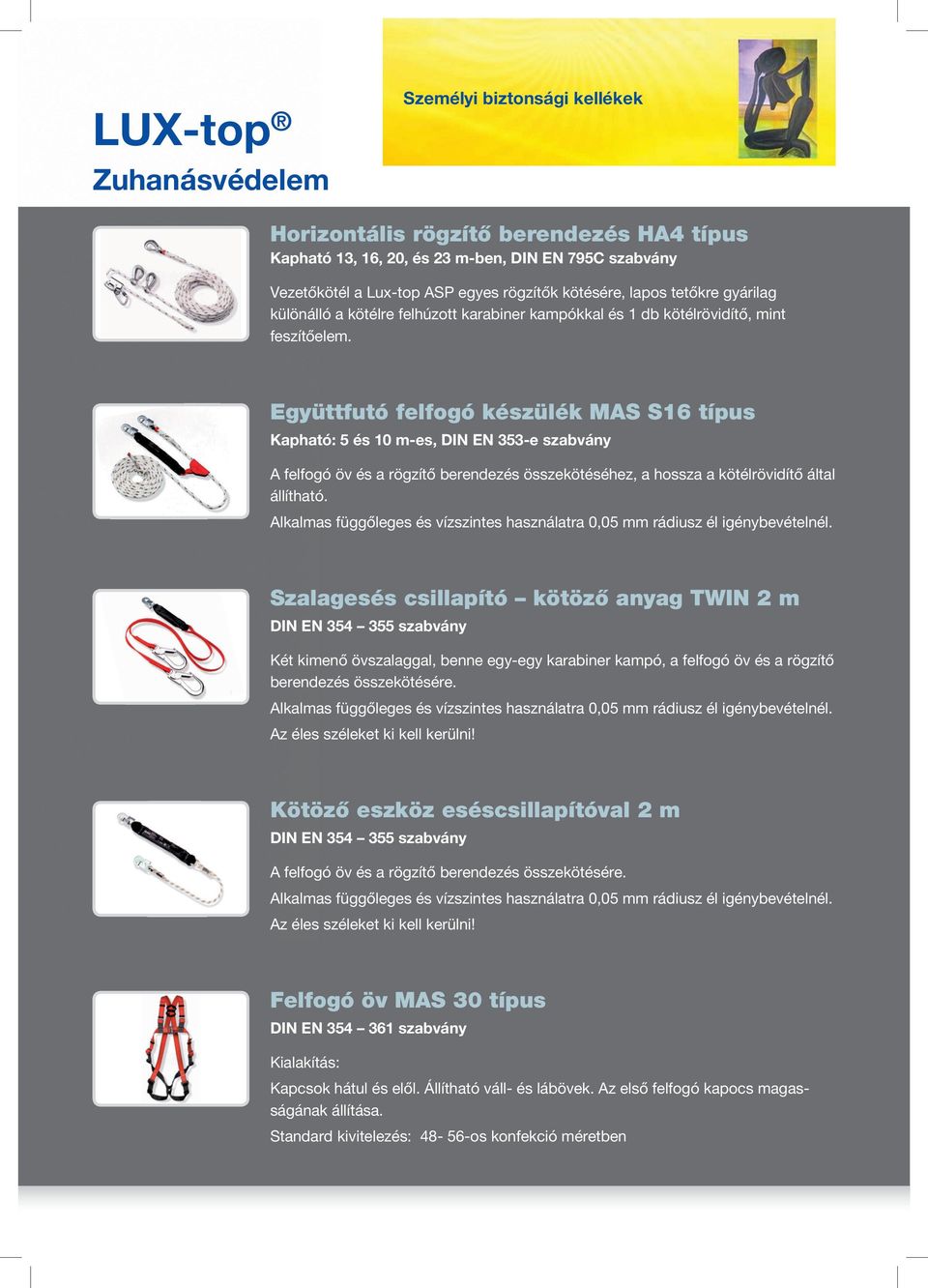

9 Személyi biztonsági kellékek Horizontális rögzítő berendezés HA4 típus Kapható 13, 16, 20, és 23 m-ben, DIN EN 795C szabvány Vezetőkötél a Lux-top ASP egyes rögzítők kötésére, lapos tetőkre gyárilag különálló a kötélre felhúzott karabiner kampókkal és 1 db kötélrövidítő, mint feszítőelem. Együttfutó felfogó készülék MAS S16 típus Kapható: 5 és 10 m-es, DIN EN 353-e szabvány A felfogó öv és a rögzítő berendezés összekötéséhez, a hossza a kötélrövidítő által állítható. Alkalmas függőleges és vízszintes használatra 0,05 mm rádiusz él igénybevételnél. Szalagesés csillapító kötöző anyag TWIN 2 m DIN EN szabvány Két kimenő övszalaggal, benne egy-egy karabiner kampó, a felfogó öv és a rögzítő berendezés összekötésére. Alkalmas függőleges és vízszintes használatra 0,05 mm rádiusz él igénybevételnél. Az éles széleket ki kell kerülni! Kötöző eszköz eséscsillapítóval 2 m DIN EN szabvány A felfogó öv és a rögzítő berendezés összekötésére. Alkalmas függőleges és vízszintes használatra 0,05 mm rádiusz él igénybevételnél. Az éles széleket ki kell kerülni! Felfogó öv MAS 30 típus DIN EN szabvány Kialakítás: Kapcsok hátul és elől. Állítható váll- és lábövek. Az első felfogó kapocs magasságának állítása. Standard kivitelezés: os konfekció méretben

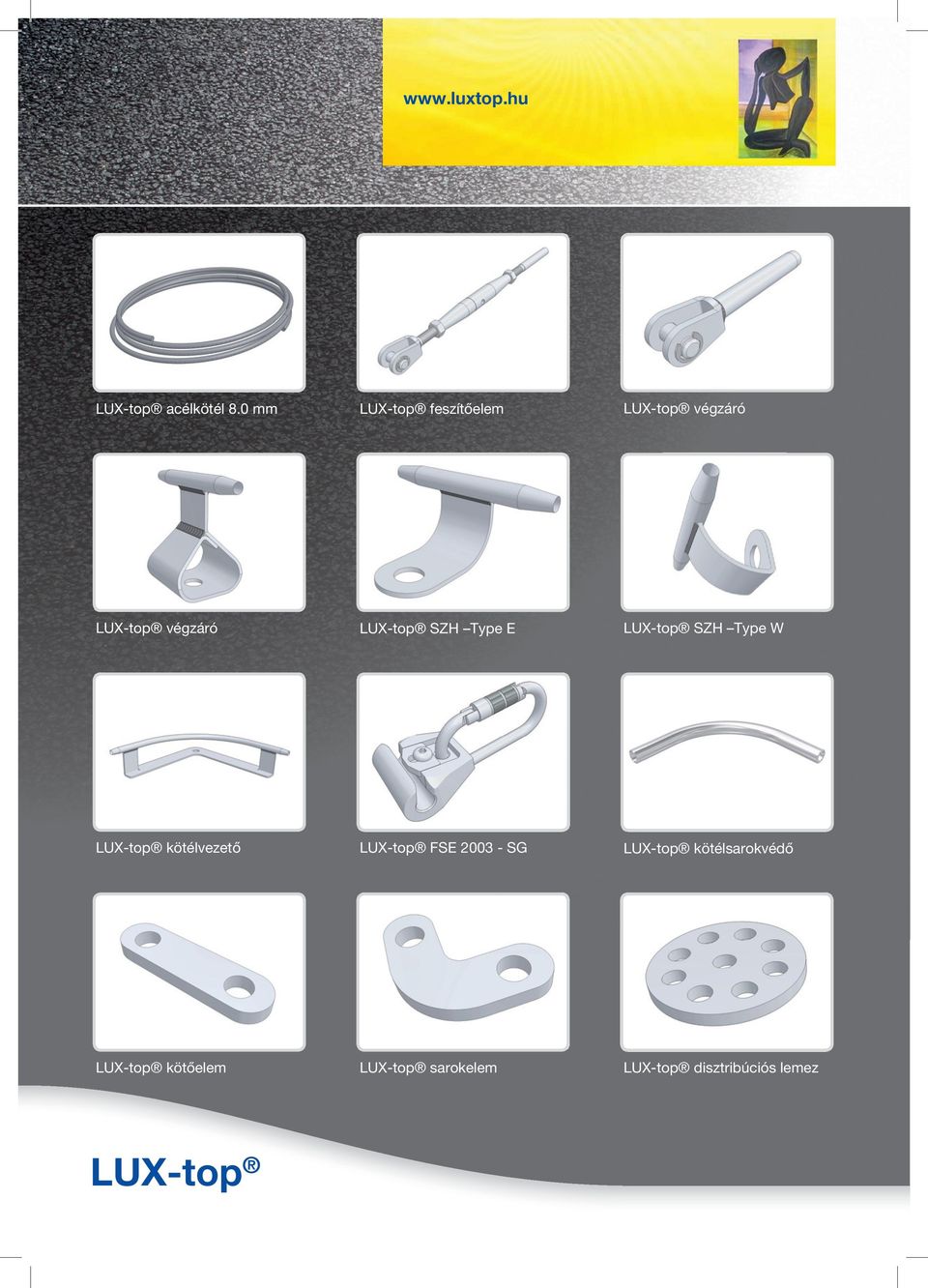

10 LUX-top acélkötél 8.0 mm LUX-top feszítőelem LUX-top végzáró LUX-top végzáró LUX-top SZH Type E LUX-top SZH Type W LUX-top kötélvezető LUX-top FSE SG LUX-top kötélsarokvédő LUX-top kötőelem LUX-top sarokelem LUX-top disztribúciós lemez LUX-top

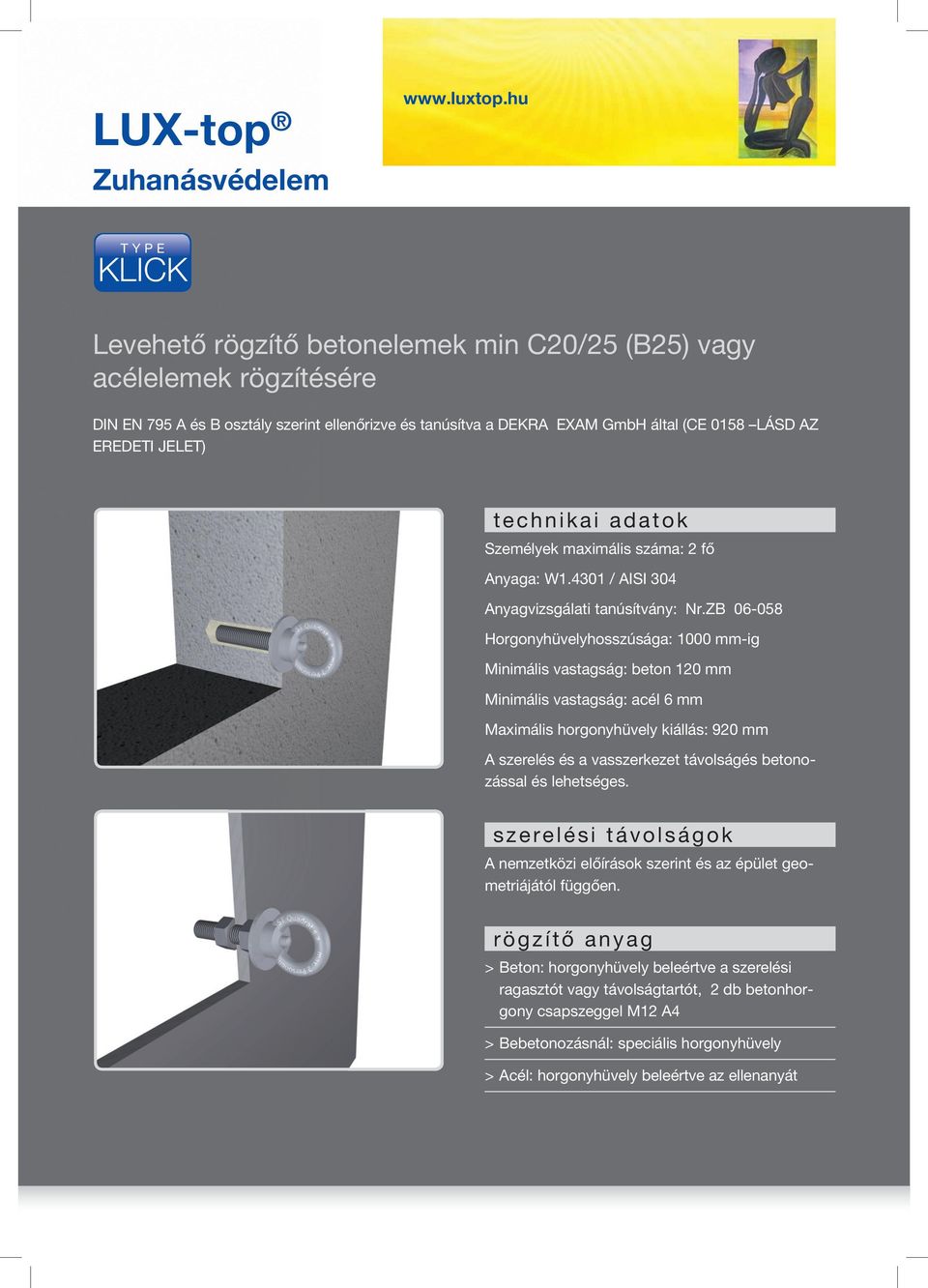

11 TYPE KLICK Levehető rögzítő betonelemek min C20/25 (B25) vagy acélelemek rögzítésére DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Személyek maximális száma: 2 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Horgonyhüvelyhosszúsága: 1000 mm-ig Minimális vastagság: beton 120 mm Minimális vastagság: acél 6 mm Maximális horgonyhüvely kiállás: 920 mm A szerelés és a vasszerkezet távolságés betonozással és lehetséges. szerelési távolságok A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag > Beton: horgonyhüvely beleértve a szerelési ragasztót vagy távolságtartót, 2 db betonhorgony csapszeggel M12 A4 > Bebetonozásnál: speciális horgonyhüvely > Acél: horgonyhüvely beleértve az ellenanyát

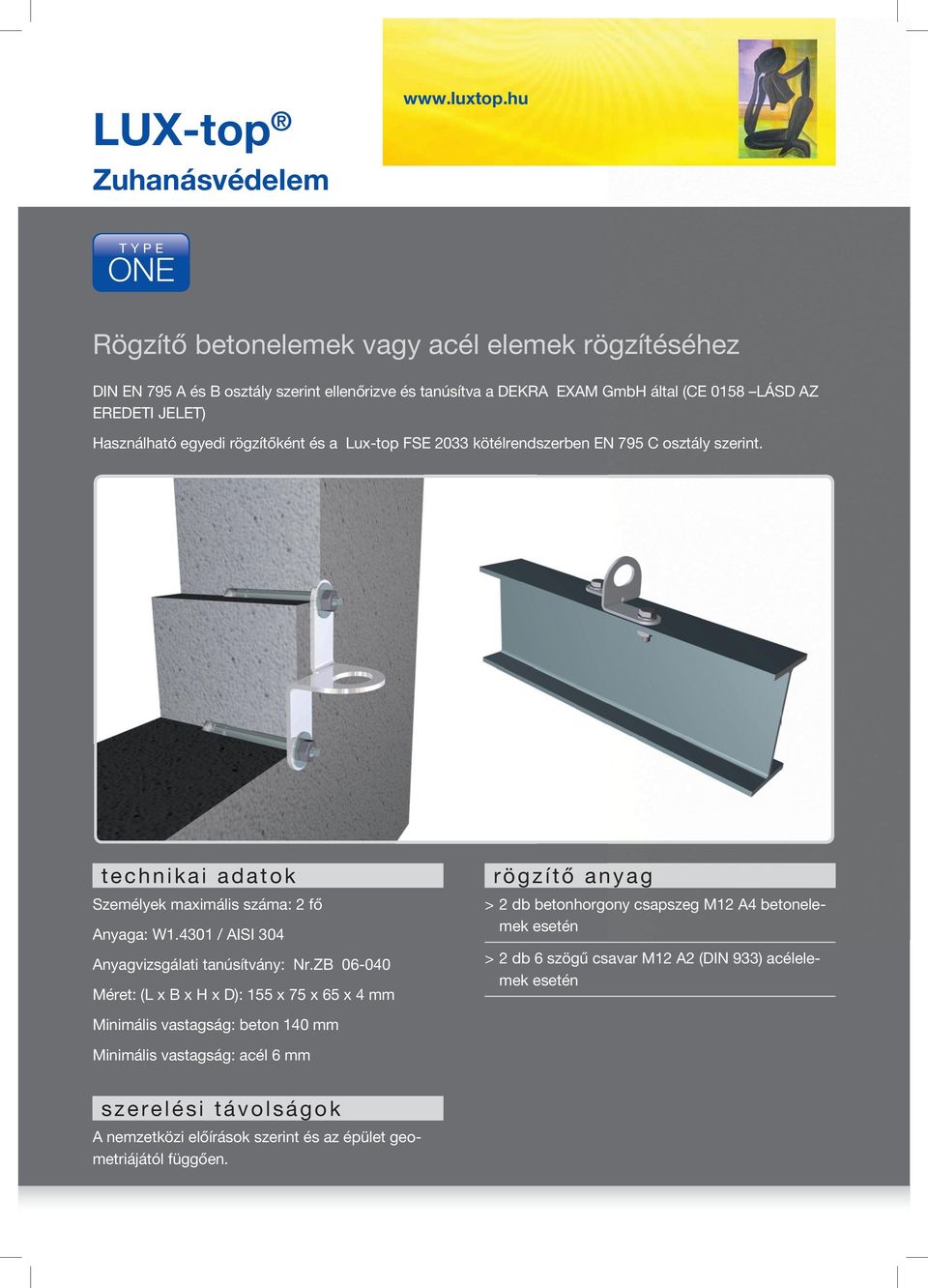

12 TYPE ONE Rögzítő betonelemek vagy acél elemek rögzítéséhez DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Személyek maximális száma: 2 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Méret: (L x B x H x D): 155 x 75 x 65 x 4 mm rögzítő anyag > 2 db betonhorgony ony csapszeg M12 A4 mek betoneleesetén > 2 db 6 szögű csavar M12 A2 (DIN 933) acélelemek esetén Minimális vastagság: beton 140 mm Minimális vastagság: acél 6 mm szerelési távolságok A nemzetközi előírások szerint és az épület geometriájától függően.

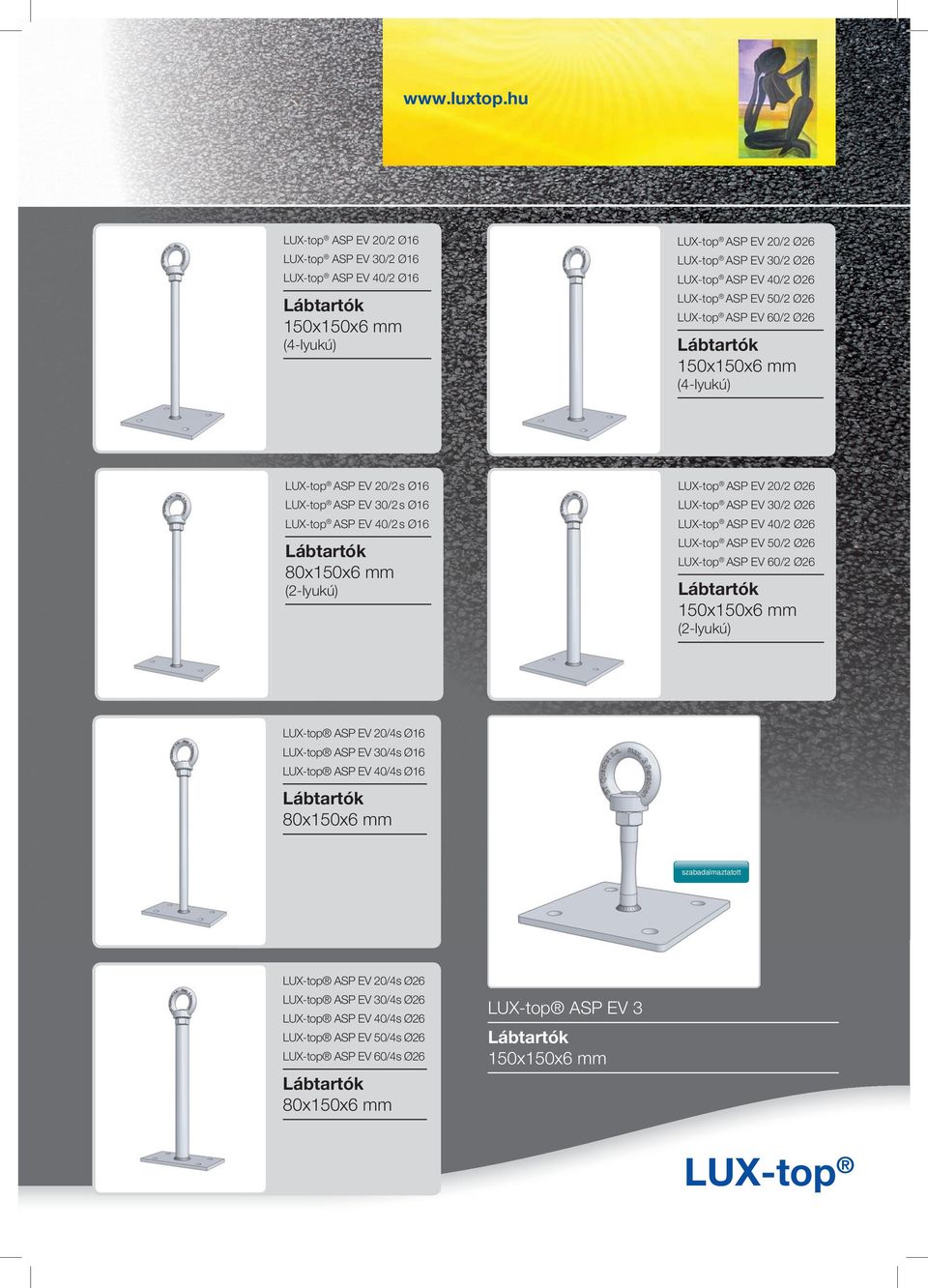

13 LUX-top ASP EV 20/2 Ø16 LUX-top ASP EV 20/2 Ø26 LUX-top ASP EV 30/2 Ø26 LUX-top ASP EV 40/2 Ø16 LUX-top ASP EV 40/2 Ø26 150x150x6 mm LUX-top ASP EV 50/2 Ø26 (4-lyukú) 150x150x6 mm LUX-top ASP EV 30/2 Ø16 LUX-top ASP EV 60/2 Ø26 (4-lyukú) LUX-top ASP EV 20/2 s Ø16 LUX-top ASP EV 20/2 Ø26 LUX-top ASP EV 30/2 Ø26 LUX-top ASP EV 40/2 Ø26 LUX-top ASP EV 30/2 s Ø16 LUX-top ASP EV 40/2 s Ø16 LUX-top ASP EV 50/2 Ø26 80x150x6 mm LUX-top ASP EV 60/2 Ø26 150x150x6 mm (2-lyukú) (2-lyukú) LUX-top ASP EV 20/4s Ø16 LUX-top ASP EV 30/4s Ø16 LUX-top ASP EV 40/4s Ø16 80x150x6 mm szabadalmaztatott LUX-top ASP EV 20/4s Ø26 LUX-top ASP EV 30/4s Ø26 LUX-top ASP EV 40/4s Ø26 LUX-top ASP EV 50/4s Ø26 LUX-top ASP EV 60/4s Ø26 LUX-top ASP EV 3 150x150x6 mm 80x150x6 mm LUX-top

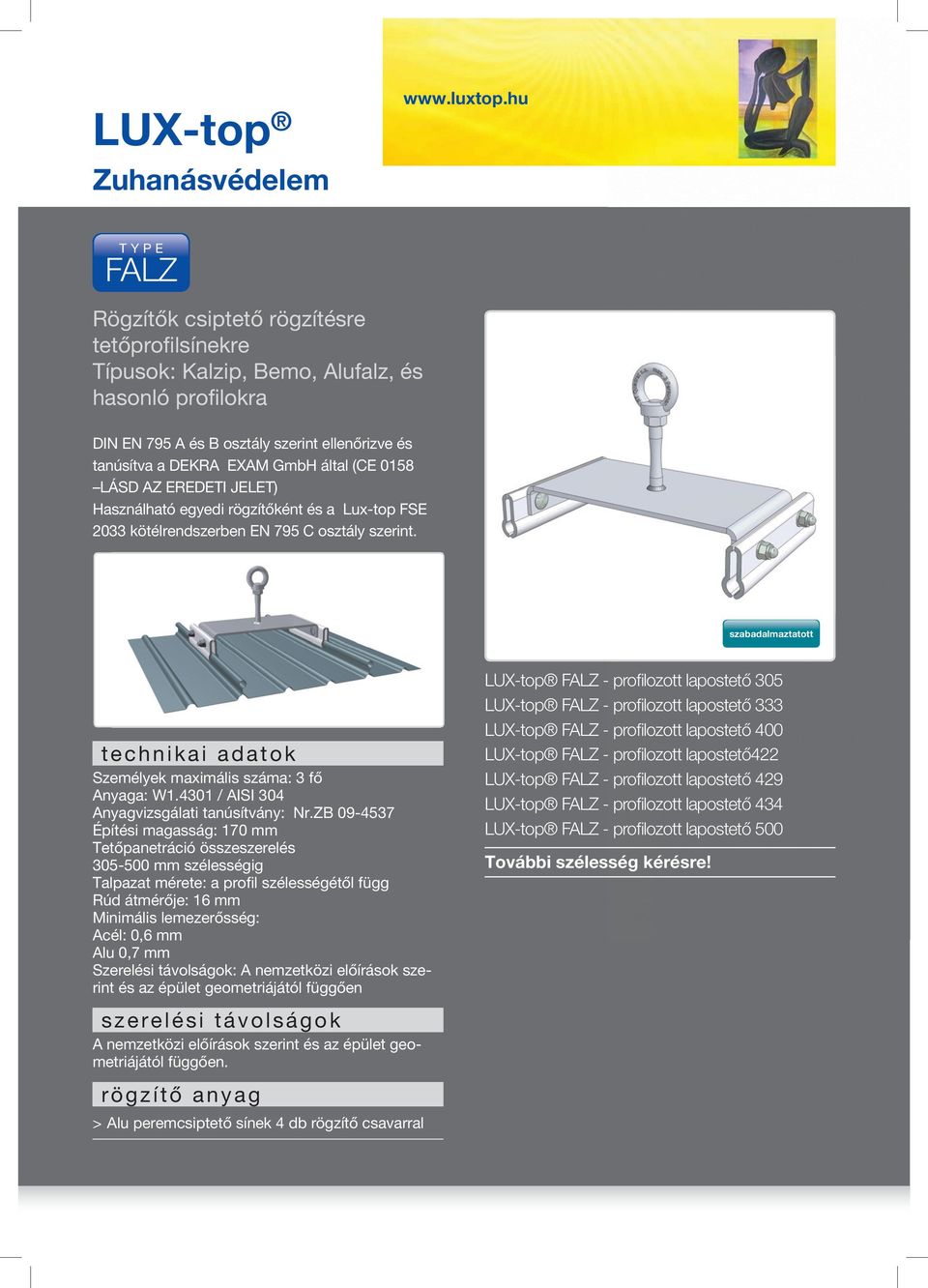

14 TYPE FALZ Rögzítők csiptető rögzítésre tetőprofilsínekre Típusok: Kalzip, Bemo, Alufalz, és hasonló profilokra DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. szabadalmaztatott Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Építési magasság: 170 mm Tetőpanetráció összeszerelés mm szélességig Talpazat mérete: a profil szélességétől függ Rúd átmérője: 16 mm Minimális lemezerősség: Acél: 0,6 mm Alu 0,7 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően. szerelési távolságok A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag > Alu peremcsiptető sínek 4 db rögzítő csavarral LUX-top FALZ - profi lozott lapostető 305 LUX-top FALZ - profi lozott lapostető 333 LUX-top FALZ - profi lozott lapostető 400 LUX-top FALZ - profi lozott lapostető422 LUX-top FALZ - profi lozott lapostető 429 LUX-top FALZ - profi lozott lapostető 434 LUX-top FALZ - profi lozott lapostető 500 További szélesség kérésre!

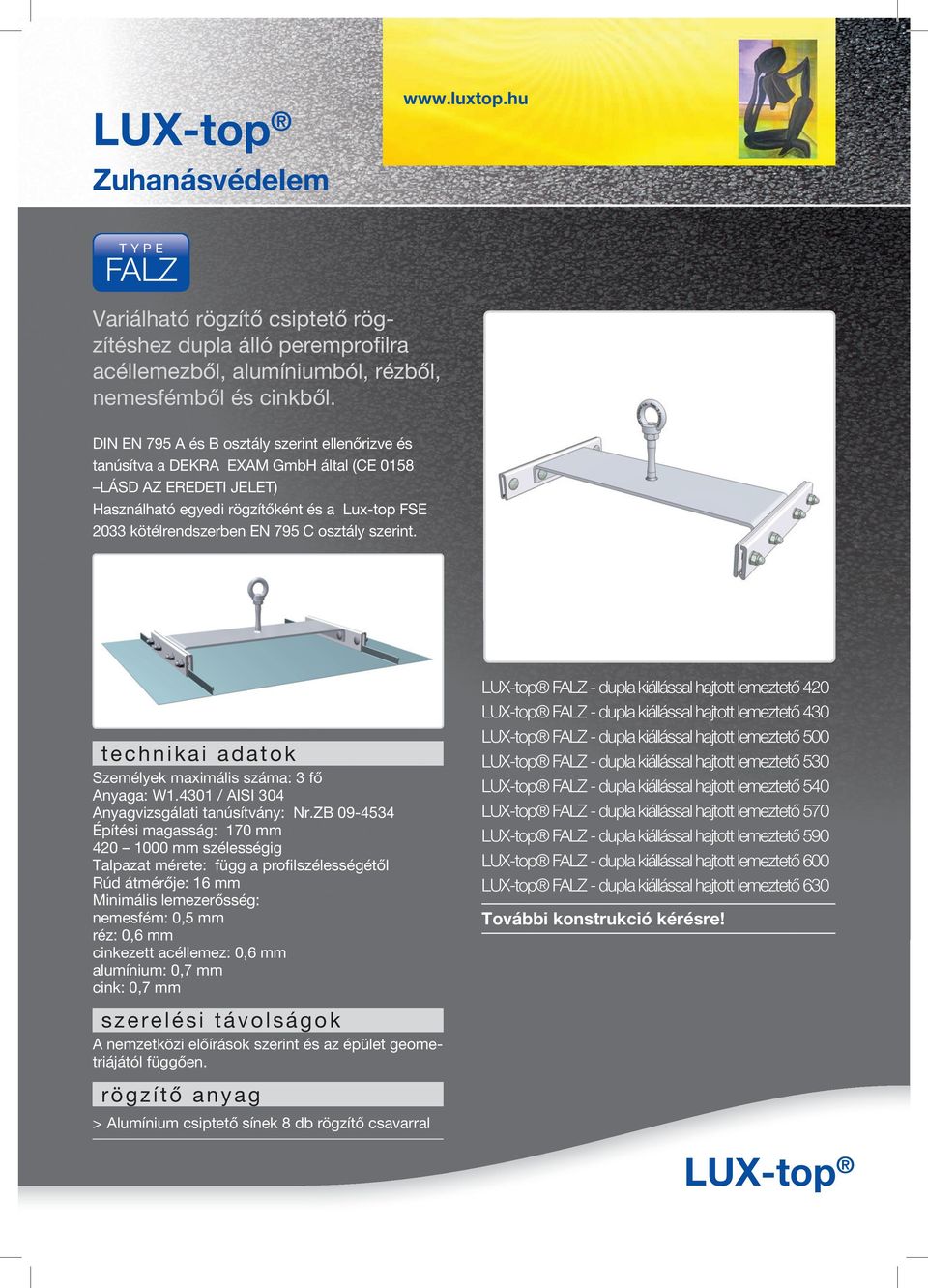

15 TYPE FALZ Variálható rögzítő csiptető rögzítéshez dupla álló peremprofilra acéllemezből, alumíniumból, rézből, nemesfémből és cinkből. DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Építési magasság: 170 mm mm szélességig Talpazat mérete: függ a profilszélességétől Rúd átmérője: 16 mm Minimális lemezerősség: nemesfém: 0,5 mm réz: 0,6 mm cinkezett acéllemez: 0,6 mm alumínium: 0,7 mm cink: 0,7 mm. szerelési távolságok A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag > Alumínium csiptető sínek 8 db rögzítő csavarral LUX-top FALZ - dupla kiállással hajtott lemeztető 420 LUX-top FALZ - dupla kiállással hajtott lemeztető 430 LUX-top FALZ - dupla kiállással hajtott lemeztető 500 LUX-top FALZ - dupla kiállással hajtott lemeztető 530 LUX-top FALZ - dupla kiállással hajtott lemeztető 540 LUX-top FALZ - dupla kiállással hajtott lemeztető 570 LUX-top FALZ - dupla kiállással hajtott lemeztető 590 LUX-top FALZ - dupla kiállással hajtott lemeztető 600 LUX-top FALZ - dupla kiállással hajtott lemeztető 630 További konstrukció kérésre! LUX-top

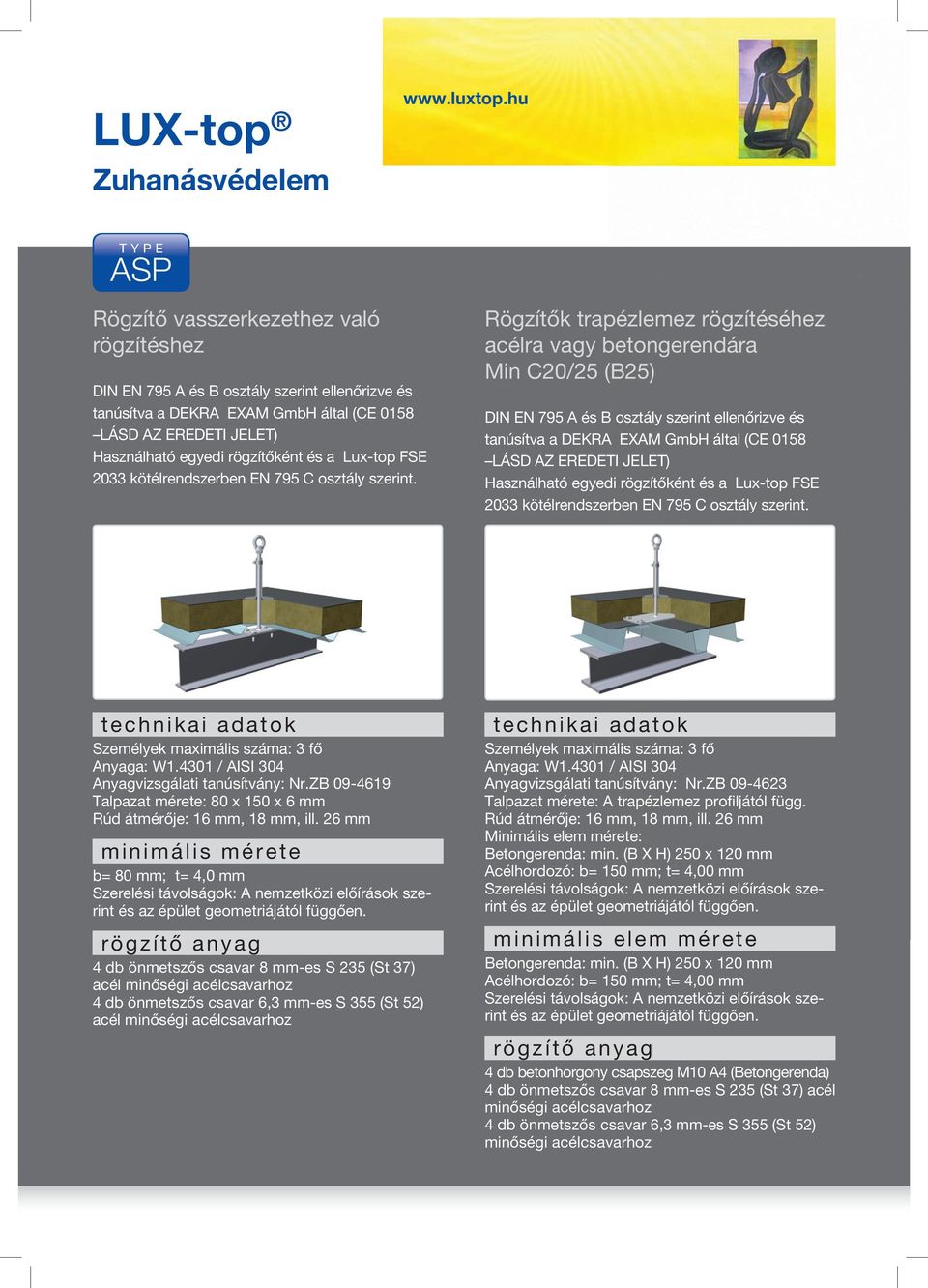

16 TYPE ASP Rögzítő vasszerkezethez való rögzítéshez DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Rögzítők trapézlemez rögzítéséhez acélra vagy betongerendára Min C20/25 (B25) DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Talpazat mérete: 80 x 150 x 6 mm Rúd átmérője: 16 mm, 18 mm, ill. 26 mm. minimális mérete b= 80 mm; t= 4,0 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag 4 db önmetszős csavar 8 mm-es S 235 (St 37) acél minőségi acélcsavarhoz 4 db önmetszős csavar 6,3 mm-es S 355 (St 52) acél minőségi acélcsavarhoz Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Talpazat mérete: A trapézlemez profiljától függ. Rúd átmérője: 16 mm, 18 mm, ill. 26 mm Minimális elem mérete: Betongerenda: min. (B X H) 250 x 120 mm Acélhordozó: b= 150 mm; t= 4,00 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően.. minimális elem mérete Betongerenda: min. (B X H) 250 x 120 mm Acélhordozó: b= 150 mm; t= 4,00 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag 4 db betonhorgony csapszeg M10 A4 (Betongerenda) 4 db önmetszős csavar 8 mm-es S 235 (St 37) acél minőségi acélcsavarhoz 4 db önmetszős csavar 6,3 mm-es S 355 (St 52) minőségi acélcsavarhoz

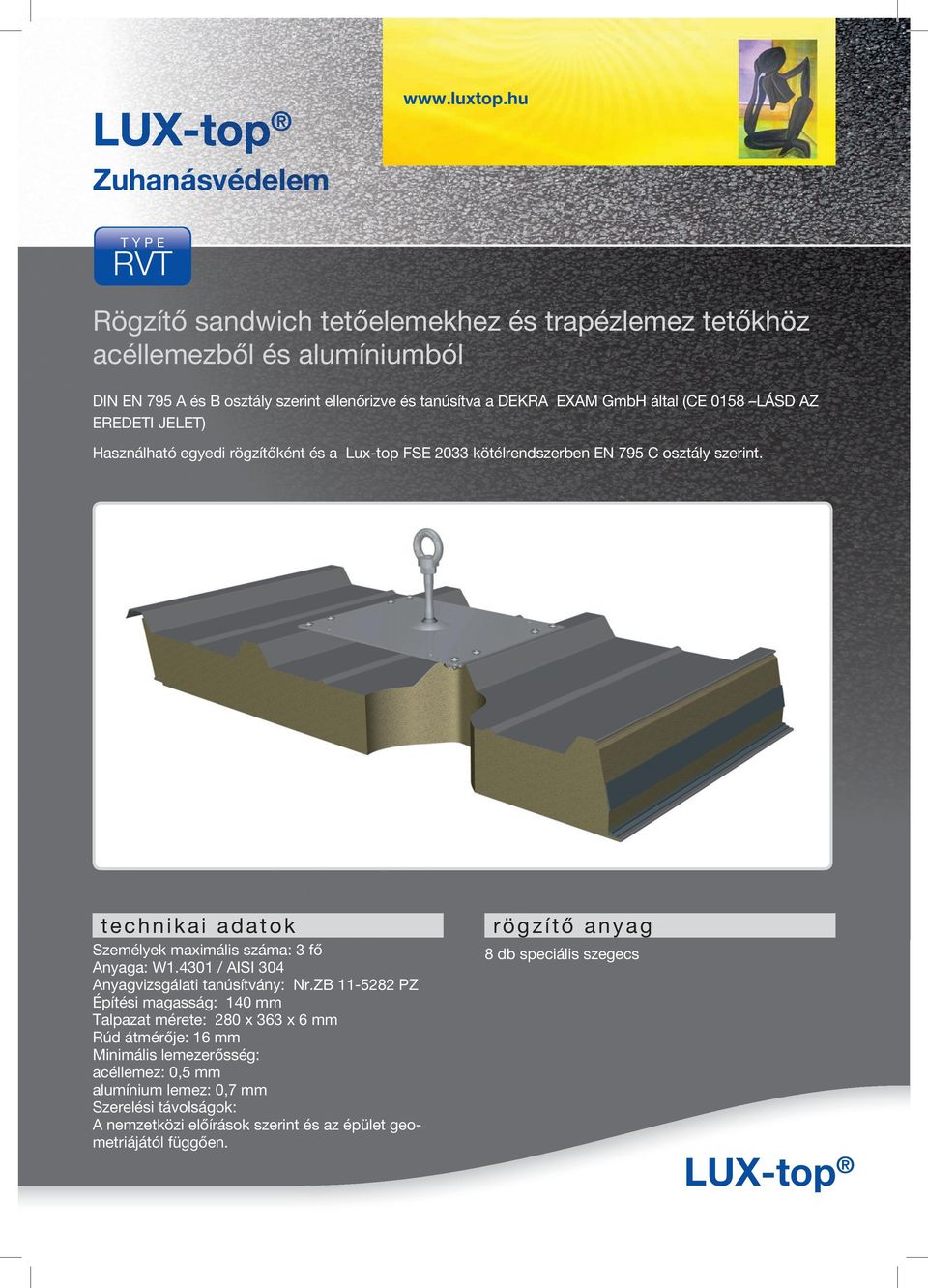

17 LUX-top Zu uhanásvédelem TYPE RVT Rögzítő sandwich tetőelemekhez és trapézlemez tetőkhöz acéllemezből és alumíniumból DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB PZ Építési magasság: 140 mm Talpazat mérete: 280 x 363 x 6 mm Rúd átmérője: 16 mm Minimális lemezerősség: acéllemez: 0,5 mm alumínium lemez: 0,7 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag 8 db speciális szegecs LUX-top

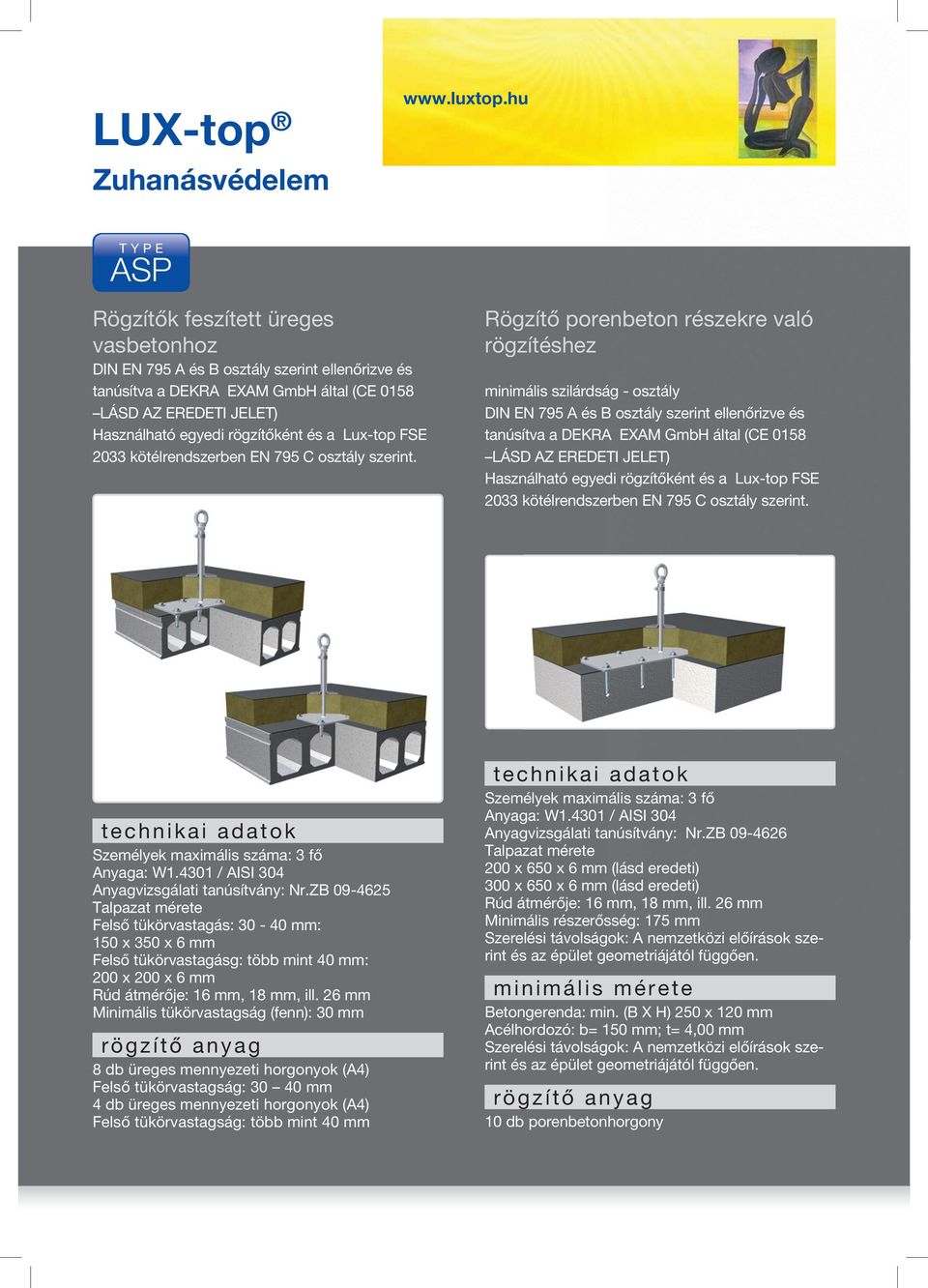

18 TYPE ASP Rögzítők feszített üreges vasbetonhoz DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Rögzítő porenbeton részekre való rögzítéshez minimális szilárdság - osztály DIN EN 795 A és B osztály szerint ellenőrizve és tanúsítva a DEKRA EXAM GmbH által (CE 0158 LÁSD AZ EREDETI JELET) Használható egyedi rögzítőként és a Lux-top FSE 2033 kötélrendszerben EN 795 C osztály szerint. Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Talpazat mérete Felső tükörvastagás: mm: 150 x 350 x 6 mm Felső tükörvastagásg: több mint 40 mm: 200 x 200 x 6 mm Rúd átmérője: 16 mm, 18 mm, ill. 26 mm Minimális tükörvastagság (fenn): 30 mm rögzítő anyag 8 db üreges mennyezeti horgonyok (A4) Felső tükörvastagság: mm 4 db üreges mennyezeti horgonyok (A4) Felső tükörvastagság: több mint 40 mm Személyek maximális száma: 3 fő Anyaga: W / AISI 304 Anyagvizsgálati tanúsítvány: Nr.ZB Talpazat mérete 200 x 650 x 6 mm (lásd eredeti) 300 x 650 x 6 mm (lásd eredeti) Rúd átmérője: 16 mm, 18 mm, ill. 26 mm Minimális részerősség: 175 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően.. minimális mérete Betongerenda: min. (B X H) 250 x 120 mm Acélhordozó: b= 150 mm; t= 4,00 mm Szerelési távolságok: A nemzetközi előírások szerint és az épület geometriájától függően. rögzítő anyag 10 db porenbetonhorgony

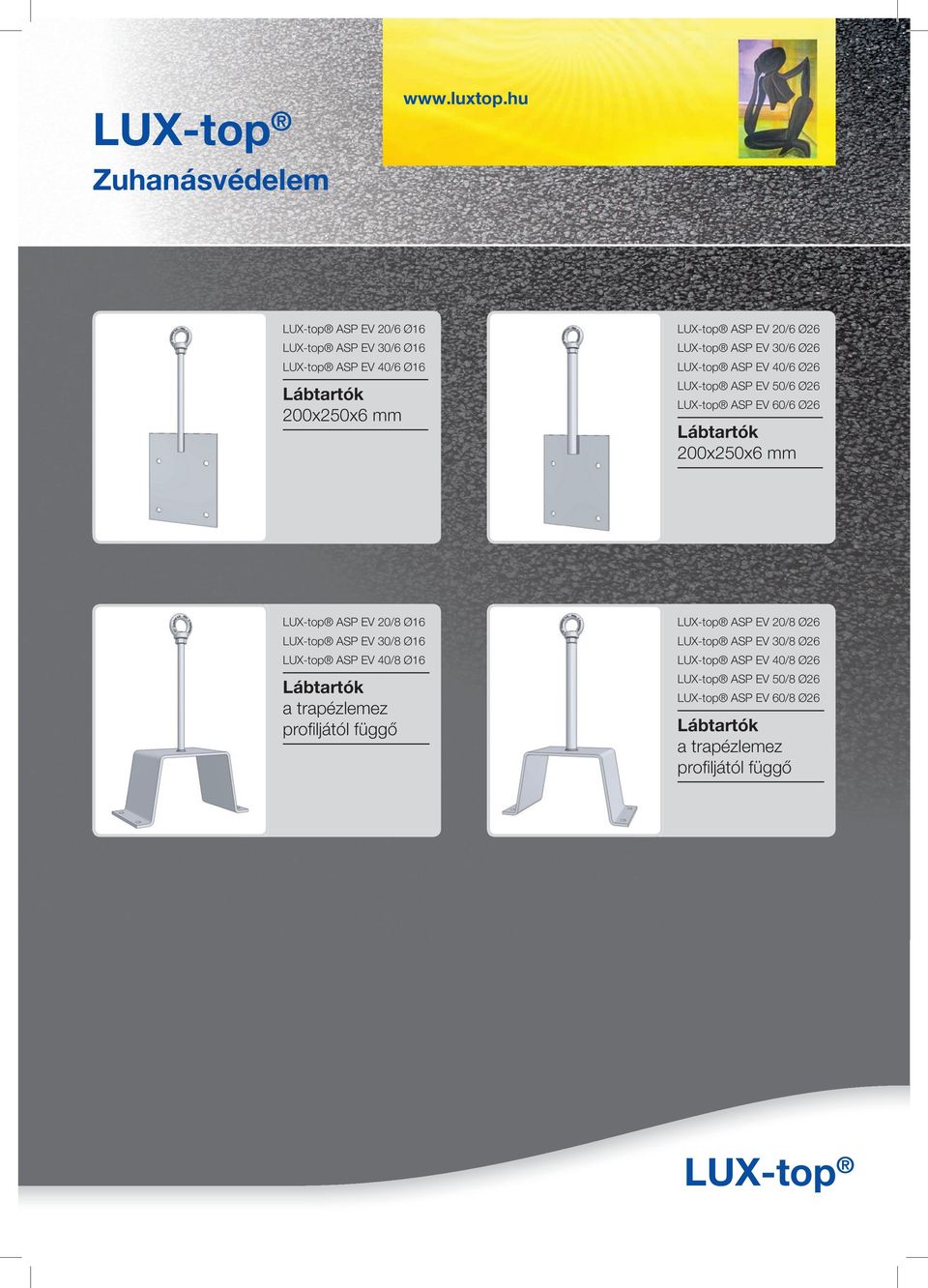

19 LUX-top LUX-top ASP EV 20/6 Ø16 LUX-top ASP EV 20/6 Ø26 LUX-top ASP EV 30/6 Ø16 LUX-top ASP EV 30/6 Ø26 LUX-top ASP EV 40/6 Ø16 LUX-top ASP EV 40/6 Ø26 200x250x6 mm LUX-top ASP EV 50/6 Ø26 LUX-top ASP EV 60/6 Ø26 200x250x6 mm LUX-top ASP EV 20/8 Ø16 LUX-top ASP EV 20/8 Ø26 LUX-top ASP EV 30/8 Ø16 LUX-top ASP EV 30/8 Ø26 LUX-top ASP EV 40/8 Ø16 LUX-top ASP EV 40/8 Ø26 a trapézlemez proﬁljától függő LUX-top ASP EV 50/8 Ø26 LUX-top ASP EV 60/8 Ø26 a trapézlemez proﬁljától függő LUX-top
