2 Emlékeztető: A három virtualizációs lehetőség Virtualizáció az utasításokat (egy részüket) változatlanul hagyja végrehajtani, csak a problémás privilegizáltakkal kell valamit kezdeni Szoftveres virtualizáció (Trap & emulate + bináris fordítás) Paravirtualizáció (módosítjuk a vendég OS forrását) Hardveres virtualizáció (Trap & emulate, teljesen hardveres támogatással)

3 Tartalom Előző rész tartalmából: CPU virtualizáció A három alap virtualizációs megközelítés Memória virtualizáció Virtuális memória az operációs rendszerekben Virtuális memória a platform virtualizációban Virtuális memóriakezelés speciális képességei: megosztás, késleltetett allokáció, memória-ballon Perifériák virtualizációja Perifériák programozói felülete általában Periféria virtualizációs architektúrák

4 Virtuális memóriakezelés Modern CPU-k tartalmaznak memóriakezelő egységet (MMU memory management unit) Feladata virtuális memóriacímeket leképezni fizikaira Mi is az a virtuális memóriacím? Hol használható? CPU felhasználói (pl. ring 1-3) módjaiban virtuális címekkel dolgozik (nem feltétlenül, de a modern OS-eknél ez igaz) A folyamatok nem a fizikai memóriacímeket látják Cél: áthelyezhető legyen az oprendszer felett futó alkalmazások kódja, ne csak fix bedrótozott helyen tudjon futni (akár szoftveresen is megoldható lenne ) Cél2: eközben a teljesítmény ne romoljon számottevően (ehhez már hardver támogatás is kell)

5 Fizikai memória Virtuális memóriakezelés Cím: 0 Cím: N-1 Cím: 0 Cím: M-1 Folyamat memóriája A folyamat egy 0-tól induló összefüggő virtuális címtartományt lát. Tehát minden pointer a virtuális címtartományban értelmezett.

6 Fizikai memória Virtuális memóriakezelés Cím: 0 Cím: N-1 Cím: 0 Cím: M-1 Cím: 0 Cím: K-1 Folyamat 1 memóriája Folyamat 2 memóriája Ez minden folyamatra igaz

7 Virtuális memória megvalósítása lapokkal Memória lapok (pages) Virtuális fizikai memória cím hozzárendelés Tipikusan (x86) 4 kb méretű allokációs egységekben A cím utolsó 12 bitje a lapon belüli cím A cím első 20 bitje kétszintű (10-10 bit) laptábla cím Létezik óriás lap üzemmód is, ilyenkor csak egyszintű laptábla van, ezen belül 22 bit (4MB) pozíciócím Lap könyvtár (page directory) első 10 bit Lap tábla (page table) második 10 bit Pozíció a lapon belül 12 bit Fizikai memória címtartomány

8 Virtuális memória megvalósítása lapokkal További jellegzetességek: A laptáblák is a fizikai memóriában foglalnak helyet Csak az operációs rendszer kernel módosíthatja őket Minden folyamathoz másik táblakészlet tartozik, a kernel kontextus váltáskor cseréli ki mindig a megfelelőre Az MMU a CPU laptábla regisztere alapján tudja, hogy hol kell keresni legfelső szintű lap könyvtárat Automatikusan feloldja a virtuális címeket fizikaira, a virtuális címeket használó kód módosítás nélkül fut A virtuális címtartományból kicímzés vagy read-only bittel jelölt lapra írás hibát (fault) vált ki a CPU-ban

9 Tartalom Előző rész tartalmából: CPU virtualizáció A három alap virtualizációs megközelítés Memória virtualizáció Virtuális memória az operációs rendszerekben Virtuális memória a platform virtualizációban Virtuális memóriakezelés speciális képességei: megosztás, késleltetett allokáció, memória-ballon Perifériák virtualizációja Perifériák programozói felülete általában Periféria virtualizációs architektúrák

10 Memória virtualizálása A Ring 0-tól eltérő futó folyamatok virtuális memóriát látnak A virtuális -> fizikszintekenai cím feloldása hardverben történik laptáblák alapján. Gyors, TLB cache-eli fizikai-virtuális cím hozzárendelést. Használhatjuk-e ezt a vendég gépek memóriájához? Több szint kell: a VM-ben is kell saját laptábla a saját alkalmazásokhoz De a CPU ilyet nem támogat VM1 VM2 Vendég: virtuális memória Vendég: fizikai memória Gazda: fizikai memória

11 Memória virtualizálása Folyamat Vendég laptábla Árnyék laptábla A virtuális gépben futó folyamat virtuális memóriája A virtuális gép fizikai memóriája VM allokációs laptábla Fizikai memória a hardverben

12 Memória virtualizálása Mi van, ha vendég kernel módosítani akarja a laptábláját? Megfelelően frissíteni kell az árnyék táblát is 1. Természetesen Trap and emulate, de hogyan? Read-only-ra állítjuk a vendég kernel számára látható laptáblákat, ha azt módosítani akarja, akkor jön a kivétel, átkerül a vezérlés a VMM-hez ami biztonságosan elvégzi a módosítást az árnyék táblán is 2. természetesen?! trap and emulate? A vendég kernel egyszerűen ne maga akarja módosítani a laptáblát, kérje meg a VMM-et erre 3. Hardveres kiegészítés több szintű laptáblák kezelésére Core i7 és Phenom processzoroktól kezdve van (EPT / RVI) Az egész árnyék tábla frissítési problémát hardveresen lekezeli

13 Tartalom Előző rész tartalmából: CPU virtualizáció A három alap virtualizációs megközelítés Memória virtualizáció Virtuális memória az operációs rendszerekben Virtuális memória a platform virtualizációban Virtuális memóriakezelés speciális képességei: megosztás, késleltetett allokáció, memória-ballon Perifériák virtualizációja Perifériák programozói felülete általában Periféria virtualizációs architektúrák

14 Extra memória virtualizálási lehetőségek Memórialap deduplikáció azonos tartalmú memórialapok megosztása több vendég VM között hasonlóképpen azonos lapok megosztása egy vendégen belül is gyakorlati haszna főleg speciális alkalmazásokban (Virtual Desktop Infrastructure), tipikusan több példány fut azonos OS-ből Megvalósítása gyors hash számítás, ez alapján egyezés keresés közösített lapok megbontása beleíráskor, copy-on-write elv Hasonló: memória tömörítés Egészen új lehetőség VMM-ekben (az ötlet persze régi) CPU költsége nagyon nagy lenne, ezért: az inaktív, amúgy háttértárra kilapozásra ítélt lapokat szokás tömöríteni -> a ki/be tömörítés még így is gyorsabb a merevlemeznél Nem csodaszer kompromisszumot kell kötni a tömörítetlen és tömörített lapoknak fenntartott memória mérete között, csak korlátozott méretben előnyös

15 Extra memória virtualizálási lehetőségek Dinamikus allokáció: Ami memóriát nem használ a vendég, azt ne is kapja meg Gyakorlati haszna önmagában elenyésző, a legtöbb OS az összes szabad memóriát disk cache-nek használja Háttértárra swappelhetők a lapok a vendég OS tudta nélkül Memória felfújás (memory ballooning) Ha kifogy a host memóriája, akkor elvesz a vendégtől Egy ágens vagy driver a vendég kernelben (paravirtualizációs szemléletmód) elkezd memóriát foglalni a VMM utasítására. A VMM az ágens által foglalt memórialapok mögé nem is allokál fizikai memóriát, így nyer vissza helyet Egyrészt a vendég fel fog adni a disk cache-ből, Másrészt el fog kezdeni kilapozni a saját swap területre, elkerüli, hogy a host is swappeljen

16 Kitekintés: VMware ESXi memóriakezelés Jelmagyarázat: granted (lila) active (kék) overhead (sárga) zero (piros) consumed (zöld) shared (szürkés-kék)

17 Tartalom Előző rész tartalmából: CPU virtualizáció A három alap virtualizációs megközelítés Memória virtualizáció Virtuális memória az operációs rendszerekben Virtuális memória a platform virtualizációban Virtuális memóriakezelés speciális képességei: megosztás, késleltetett allokáció, memória-ballon Perifériák virtualizációja Perifériák programozói felülete általában Periféria virtualizációs architektúrák

18 Perifériákról általában A perifériák kezelése jellegzetesen CPU felprogramozza a perifériát, regiszterek átírása Periféria eseményt jelez a CPU felé, megszakítás Ilyenkor valamilyen módon le kell kezelni az eseményt, valamit reagálni kell rá (driver felelőssége) Periféria maga elvégzi a feladatát, közvetlen memória hozzáférés Kiolvas elküldendő adatot, vagy berak beérkező adatot a memóriába Külön lefoglalt fizikai memóriaterület kell erre a célra

19 Perifériákról általában Az üzenet egy saját (gyakran szabványos) protokollon keresztül jut el a perifériához Cél periféria Ezt szeretném programozni Az adapter modell Adapter Az adaptert kell megkérni, hogy adja át a perifériának az üzenetet

20 Perifériákról általában Perifériának szánt konkrét utasítás, adat Rétegzett programozási modell (pl. USB, SCSI, SATA): Cél periféria Periféria protokollja Adapter programozás Az adapter modell Adapter

21 Tartalom Előző rész tartalmából: CPU virtualizáció A három alap virtualizációs megközelítés Memória virtualizáció Virtuális memória az operációs rendszerekben Virtuális memória a platform virtualizációban Virtuális memóriakezelés speciális képességei: megosztás, késleltetett allokáció, memória-ballon Perifériák virtualizációja Perifériák programozói felülete általában Periféria virtualizációs architektúrák

22 Meghajtó Backend Ütemező Teljes periféria emuláció Virtuális gép Meghajtó Virtualizációs réteg Backend Távoli hozzáférés szerver Meghajtó Backend Statikus Hozzárendelés Meghajtó Meghajtó Meghajtó Hardver

23 Lehetőségek perifériák virtualizációjára I. Emuláció Trap and emulate -> az I/O műveleteket kell elfogni Adódik: ring 1-3-ban az I/O műveleteket elfogja a CPU Memóriatartományba illesztett periféria: read-only memórialappal fogható el Valamilyen létező hardver működését emuláljuk Szoftveres komponens segítségével: backend Hardver pontos emulálása (regiszterek, megszakítás, DMA) Vendégben használható a klasszikus meghajtó program Minden I/O művelet egy kör a VMM-ben -> lassú

24 Lehetőségek perifériák virtualizációjára II. Paravirtualizáció Egyszerűsítsük az emulált hardvert, tervezzünk nem létező fajta hardvert, amit a legkevesebb művelettel lehet vezérelni Egy összetett művelet akár csak egy VMM hívás Saját hardverek, amik magas szintű műveleteket végeznek Pl. hoszt fájlrendszerhez hozzáférés Itt kezd keveredni a virtualizáció és az OS Speciális meghajtót kell telepíteni a VM-ben!

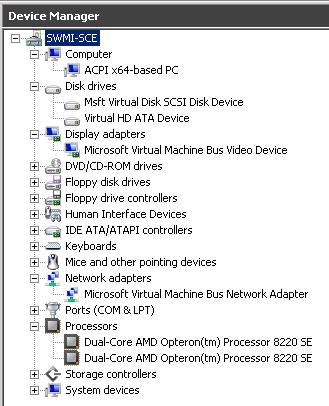

25 Paravirtualizált I/O eszközök (VMware Tools, Hyper-V Integration Components kell)
