1 REKONTERV KFT. 5OO8 SZOLNOK, Vörösmező u Telefon/fax: (56) , (30) munkaszám: 182/17. Martfű Városüzemeltetés Épületének energetikai felújítása. AJÁNLATTÉTELI TERVDOKUMENTÁCIÓ ÉPÜLETVILLAMOS MUNKÁK Építés helye: 5435 Martfű, Május 1. u. 1., hrsz.: 349/2. Építtető: Szakági tervező: Kelt: Martfű Város Önkormányzata 5435 Martfű, Szent István tér 1. Nagy Attila villamosmérnök, V/ Szolnok, Vörösmező u Tel.: 30 / Szolnok, augusztus hó

2 REKONTERV KFT. 5OO8 SZOLNOK, Vörösmező u Telefon/fax: (56) , (30) munkaszám: 182/17. TARTALOMJEGYZÉK az 5435 Martfű, Május 1. u. 1., hrsz.: 349/2. lévő Martfű Városüzemeltetés Épületének energetikai felújítása ÉPÜLETVILLAMOS AJÁNLATTÉTELI TERVDOKUMENTÁCIÓJÁHOZ. CIMLAP TARTALOMJEGYZÉK TERVEZŐI NYILATKOZAT MŰSZAKI LEÍRÁS LÁMPATEST JEGYZÉK KÖLTSÉGVETÉSI KIÍRÁS TERVEK AZ ALÁBBI JEGYZÉK SZERINT: EV-1 VILLANYSZERELÉSI ALAPRAJZ M=1:100 EV-2 TETŐSZINT - NAPELEM ELHELYEZÉSI ALAPRAJZ M=1:50 EV-3 "E-M1.1" JELŰ ELOSZTÓ TERVE M=1:10 EV-4 NAPELEMES RENDSZER ELVI KAPCSOLÁSI TERVE M=1:10 Szolnok, augusztus hó - 9 -

3 REKONTERV KFT. 5OO8 SZOLNOK, Vörösmező u Telefon/fax: (56) , (30) munkaszám: 182/17. TERVEZŐI NYILATKOZAT az 5435 Martfű, Május 1. u. 1., hrsz.: 349/2. lévő Martfű Városüzemeltetés Épületének energetikai felújítása ÉPÜLETVILLAMOS AJÁNLATTÉTELI TERVDOKUMENTÁCIÓJÁHOZ. Tervezett építési tevékenység: - helye: 2700 Cegléd - címe: Május u helyrajzi száma: 349/2. - megnevezése: Martfű Városüzemeltetés Épületének energetikai felújítása - Környezet védettségi minősítése: védett. Dokumentációt készítette: Dokumentáció megnevezése: Nagy Attila villamos tervező Jogosultsági száma: V/ villamos kiviteli terv. A létesítmény felelős tervezője a 191/2009. (IX.15.) Kormányrendeletben foglaltaknak megfelelően kijelentem, hogy: - A létesítmény villamos berendezéseinek műszaki megoldása megfelel a vonatkozó jogszabályoknak az Étv. 31. paragrafusának (1)-(2) és (4) bekezdésében meghatározott követelményeknek, az országos építési és eseti hatósági előírásoknak, környezetvédelmi és életvédelmi előírásoknak. - A vonatkozó nemzeti szabványoktól való eltérés nem vált szükségessé. - A megrendelőtől ill. építész tervezőtől kapott építési engedélyezési terv és az általunk készített villamos kiviteli tervdokumentáció összhangban van. - A tervezett létesítmény műemléki védettség alatt. - A tervezett villamos berendezések Magyarországon forgalomba hozott, minősített termékek. A tervezett műszaki megoldások nem teszik szükségessé a hivatkozott jogszabályokban meghatározottaktól való eltérést. - A terv megfelel az 54/2014. BM rendeletben foglalt Országos Tűzvédelmi Szabályzat előírásainak. - A tárgyi dokumentáció elkészítéséhez szükséges tervezői jogosultsággal rendelkezem. - Szakhatóságokkal történő egyeztetés a kiviteli tervezés során nem vált szükségessé. - Az érintett közműszolgálatóval egyeztetés nem történt: a létesítmény villamos energiával ellátott. Szolnok, augusztus hó Nagy Attila villamos tervező Magyar Mérnöki Kamara: V/

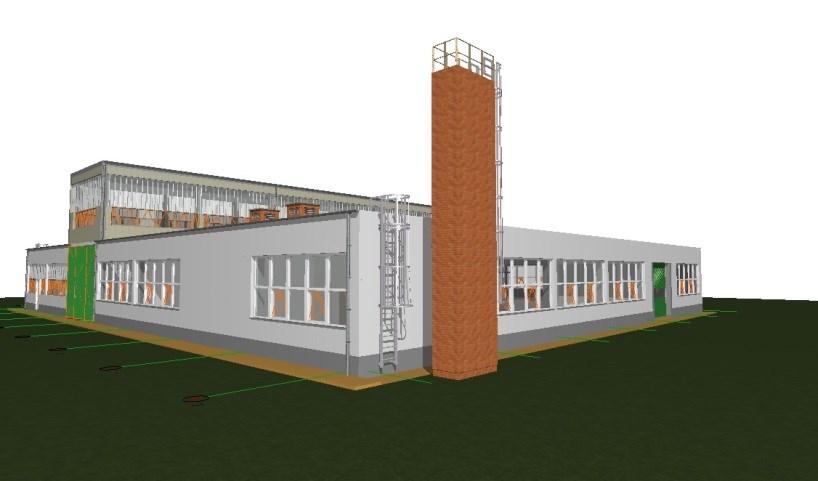

4 REKONTERV KFT. 5OO8 SZOLNOK, Vörösmező u Telefon/fax: (56) , (30) munkaszám: 182/17. MŰSZAKI LEĺRÁS az 5435 Martfű, Május 1. u. 1., hrsz.: 349/2. lévő Martfű Városüzemeltetés Épületének energetikai felújítása ÉPÜLETVILLAMOS AJÁNLATTÉTELI TERVDOKUMENTÁCIÓJÁHOZ. 1. Általános leírás A Beruházó a tárgyi ingatlanon lévő épület egy részének energetikai felújítását tervezi. Tárgyi ingatlanon földszintes-, lapos tetős üzemi épület áll, amely a tervezett átalakítás során korszerűsítésre kerül, építészetileg: - a külső falak- és a lapostető utólagos hőszigetelésével - nyílászárók cseréjével - térlehatároló közbenső álmennyezet kialakításával Az építészeti átalakításokkal együtt a gépészeti rendszerek is korszerűsítésre kerülnek: - meglevő elavult termo-generátor megszüntetésével - légcsatornás légfűtő rendszer megszüntetésével - radiátoros meleg vizes központi fűtési rendszer kialakításával - korszerű kondenzációs gázkazán hőtermelő beépítésével - gázellátó rendszer átalakítása gázmérő cserével. Az építészeti átalakításokkal együtt bizonyos épületvillamossági rendszerek is korszerűsítésre kerülnek: - világítás korszerűsítése - új gépészeti berendezések energiaellátása - 7 kva napelemes áramtermelő rendszer létesítése - külső hőszigeteléssel kapcsolatos villanyszerelési munkák (lámpatestek áthelyezése, villámvédelem áthelyezése

5 Ez a tervdokumentáció az épület erősáramú villanyszerelési terveit tartalmazza, ajánlattételi tervnek megfelelő részletezettséggel. A kivitelezést kiviteli tervek birtokában lehet végezni. A kiírásban meghatározott anyagoktól és technológiáktól csak az Építtető és a Tervező előzetes írásbeli hozzájárulásával szabad eltérni! A kiírásban meghatározott munkák I. osztályú minőségű munkákra vonatkoznak. A kiírásban meghatározott mennyiségek nem tartalmazzák a kivitelezés során fellépő törési és egyéb veszteségeket. Figyelem! Ahol a tervdokumentáció konkrét típus megnevezést tartalmaz, azt irányadó típusnak kell tekinteni, attól eltérő, azzal egyenértékű típus megajánlása lehetséges, az irányadó típusnak való megfelelőséget, egyenértékűséget műszaki bizonylatokkal kell igazolni kell. Kivitelezőnek a kivitelezés megkezdése előtt a villamos terv alapján el kell készítenie az általa beépítendő berendezések, anyagok, szerelvények listáját amennyiben eltér a költségvetési kiírásban szereplő típusoktól és a Megbízónak jóváhagyásra átadni. A vállalkozásnak jelen dokumentációban foglaltakon kívül tartalmaznia kell az elvégzendő munkák befejezéséhez szükséges szerszámokat, műszereket, állványzatot stb., valamint azokat a munkákat és anyagokat is, melyekre külön nem tért ki a kiviteli dokumentáció, de a munkák elvégzéséhez szükségesek. A tervek a költségvetés kiírás és a műszaki leírás együtt határozzák meg az elvégzendő feladat műszaki tartalmát, ezért ajánlatot úgy kell megadni, hogy a tervdokumentáció műszaki tartalma megvalósítható legyen I. osztályú minőségben kifogástalan műszaki és esztétikai kivitekben. Az elvégzendő villamos munkákat úgy kell elvégezni, ütemezni, hogy a többi szakági munkákkal összhangban legyen! A villamos munkák szerelési sorrendjét úgy kell meghatározni, hogy az tervek szerint megvalósítható legyen és a hozzá kapcsolódó többi szakág (pl.: gépészet) tervek szerint kivitelezhető legyen! A kivitelező a beárazását úgy készítse, hogy I. osztályú működőképes rendszert kell beáraznia, ezért minden tétel kompletten egymáshoz kapcsolódva szerepeljen a beárazásban. Ha van olyan tétel, ami jelen kiírásnak nem része és a villamos rendszerek működéséhez elengedhetetlen, a kivitelező azonnal értesítse a tervezőt, illetve árazza be a hiányzó tételt. A kiviteli dokumentációban specifikált anyagok és berendezések kiválthatók azonos műszaki paraméterű és minőségű termékekre, Megbízói és Műszaki ellenőri hozzájárulással. A változtatást jóvá kell hagyatni a tervezővel, vagy képviselőjével. A kivitelezőnek kiváltandó berendezés és a kiváltó berendezés főbb műszaki paramétereiről összehasonlító táblázatot kell készítenie és ezt a tervezőnek, illetve a Megrendelőnek át kell adnia. A kivitelező felelős a helyszíni méretfelvételekért és ellenőrzésének elvégzéséért. A beépítendő anyagok megrendelése előtt helyszíni méretellenőrzést kell tartani (minden termék esetén). Szakági rendszereket olyan módon kell párhuzamosan telepíteni, hogy a telepített technológiák megvalósíthatósága egymást ne akadályozza

6 A munkák kivitelezése során, a helyszínen a vállalkozó rávezet a kiviteli tervekre és a szerződéses rajzokra minden olyan információt - ahogy azt a megbízó jóváhagyja - amely a megépült állapotot rögzítő rajzok elkészítéséhez szükségesek. Az így megjelölt rajzoknak és más dokumentumoknak a megbízó rendelkezésére kell állniuk, ha ellenőrzési felügyelet célból igényelné őket. Az állapotterveket át kell adni a megbízónak a végső ellenőrzést megelőzően. Az összes hulladékot, úgymint csődarabokat, dobozokat, stb. folyamatosan el kell távolítani a munkaterületről. A munka befejezését követően a munkaterületet meg kell tisztítani. Ez a tisztítás többek között a következőket tartalmazza: - A berendezéseken és a beépített anyagokon lévő összes szükségtelen címkét el kell távolítani! - A berendezésekről és a beépített anyagokról az összes ráhelyezett építési figyelmeztetés eltávolítandó. Az üzemeltetésre vonatkozó feliratokat és figyelmeztetéseket nem szabad eltávolítani! - A berendezések kívül-belül megtisztítandók 2. Villamos energiaellátás Az épület jelenleg villamos energiával ellátott. A tervezett energetikai korszerűsítés során többlet villamos energiaigény nem jelentkezik. Az épület villamos energiaellátása: Az épület meglévő, megmaradó villamos energiaellátással és fogyasztásméréssel rendelkezik, jelent felújítási munkák nem érintik. 3. Energiaelosztás, elosztók Az energetikai korszerűsítés az elosztó rendszert nem érinti, kizárólag az új fogyasztók és termelő berendezések miatt szükséges átalakítás, bővítés tervezett. Az érintett, felújítandó épületrész bejárata mellett található elosztó berendezés mellett létesítjük az E-M1.1 jelű új elosztó berendezést, melyből megtápláljuk az új gázkazánt és csatlakoztatható a napelemes rendszer. A meglévő elosztóban átalakítást nem tervezünk, meglévő áramköri leágazásra tervezzük csatlakoztatni az új alelosztót. Minden áramkört kismegszakítós túláram-védelemmel szerelünk és általában áramvédőkapcsolókkal biztosítunk, melyet a fogyasztók jellege szerint csoportosítunk, külön-külön áramvédőkapcsolókkal kiegészítve

7 4. Napelemes rendszer telepítés Az épületre villamos energiatermelés céljából hálózatra kapcsolat napelemes rendszert tervezünk. A polykristályos napelem modulok a magastető alkalmas felületeire fektetve kerülnek elhelyezésre, a telepítési rajzok szerint. A napelem modulok több string kialakítását követően egyenáramú rendszerben (DC) csatlakoznak a tervezett inverterre, melyből háromfázisú rendszerben csatlakozunk a földszinti elosztó berendezésre. Napelemes termelőegység névleges villamos teljesítménye: Inverterek maximális kimenő áramerőssége: Inverter feszültségszint, fázis: 7 kva 3x A 400/230 V, 50 Hz Épület meglévő csatakozási áramerőssége: 3 x 63 A. Az inverter váltakozó áramú (AC) oldali kimenetétől H05VV-F 5x2.5mm2 kábellel csatlakozunk a tervezett E-M1.1 jelű elosztóba. A DC oldali és az AC elosztóban túláramvédelem, valamint leválasztó kapcsoló mellett 1+2.fokozatú (korábbi B+C osztály) villámáram- és túlfeszültség levezető készüléket is be kell építeni. Az elosztó IP65 védettségű, műanyag elosztószekrény. Minden elosztót és áramkört a vonatkozó szabványok létesítési előírásai szerint kell feliratozással ellátni. 5. Hőszigetelés miatti villamos szerelési munkák Az épület homlokzatán található villamos vezetékeket (pl. külső világítás, kapcsolók, érzékelők) a szigetelés elhelyezése előtt védőcsőbe kell helyezni. A villamos szerelvényeket, lámpatesteket a szigetelés síkjáig ki kell emelni, speciális hőszigetelő rendszerbe illeszkedő villamos dobozzal, távtartóval. 6. Vezetékszerelés, szerelvények Az épület meglévő, továbbiakban nem használt villamos vezetékhálózatát lebontjuk, illetve üzemen kívül helyezzük úgy, hogy az a jövőben már ne legyen használható villamos célra. Az új áramköröket kizárólag réz vezetőerű, műanyag szigetelésű vezetékekkel, kábelekkel létesítjük. Általában falba és az aljzata süllyesztett védőcsőben helyezzük el az áramköröket (MCu-1kV vezeték, kábeleket) a funkciójának megfelelően. Az új világítási kapcsolókat az OTÉK ajánlásai alapján helyezzük el, általában 1.1m, csatlakozó aljzatokat 0.3m magasságban szereljük, illetve egy-egy adott helyen egyedileg kerül meghatározásra. A fix csatlakozású készülékek elé (ventilátorok, stb.) leválasztó kapcsolót kell elhelyezni. A tervezett kapcsolók és csatlakozó aljzatok LEGRAND Forix IP44 falon kívüli szerelvények

8 A kábelek tűzszakasz, füstszakasz határon, vagy födémen történő átvezetéseit az adott falszakasz besorolásának megfelelő tűzgátló zárással, tömítéssel kell kialakítani (pl. a padlástérnél). 7. Mesterséges világítás A helyiségek általános mesterséges megvilágítását, a lámpatestek helyének, mennyiségének, típusának, illetve a fényforrások típusának meghatározását az MSZ EN szabvány, a tartalékvilágítást az MSZ EN 1838:2014 szabvány előírásainak betartásával méretezzük, határozzuk meg. Az érintett épületrészben a meglévő lámpatesteket új, korszerű LED-es fényforrással szerelt lámpatestekere cseréjük. Általában a meglévő lámpatestek cseréjét terveztük korszerűbb, energiatakarékos lámpatestekre, de előtérbe helyezve a funkciók szerinti igényeket. A lámpatestek kapcsolása a meglévő, korábban használtak szerint történik. Tartalékvilágítás: Az épületben tartalékvilágítás kiépítése tervezett, melynek keretében a menekülési irányokat jelző kijáratmutató lámpatestek és biztonsági világítási lámpatestek kerülnek beépítésre, egyedi akkumulátoros kivitelben. A menekülési útirányjelző lámpatestek szükség esetén automatikusan bekapcsol és legalább 1 órán keresztül az előírt fényerősséggel üzemel. 8. Gépészti berendezések Az épületben meglévő fűtési rendszer korszerűsítésre kerül, új gázkazán létesül, melyhez új áramkört létesítünk, valamint helyiségtermosztát is beépítésre kerül. 9. Gyengeáramú berendezések Az energetikai korszerűsítés során új gyengeáramú rendszer nem létesül. 10. Áramütés elleni védelem (érintésvédelem) Az alkalmazott érintésvédelmi mód TN-S nullázás az MSZ HD szerint kialakítva, 30mA-es áram-védőkapcsolóval kiegészítve. Az épületben ki kell alakítani az egyenpotenciálra hozó hálózatot (EPH). A fő csomóponttól Mkh-1kV 6mm2 zöld/sárga EPH vezetéket indítunk, melyhez leágazó vezetékekkel csatlakoztatjuk a fémes épületszerkezeteket, nagy kiterjedésű fémtárgyakat, fém csővezetékeket, a vonatkozó szabványnak megfelelően, illetve a közvetlen bekötéseket (pl. gázvezeték) is itt kell megoldani. Érintésvédelmi célra meglévő földelő üzemel, melynek hatásosságát méréssel kell ellenőrizni, amennyiben nem megfelelő, cseréje szükséges

9 11. Villámvédelem, túlfeszültség-védelem Villámvédelem: A tervezett belső átalakítások nem befolyásolják az épület meglévő villámvédelmi rendszerét, érvényes felülvizsgálat jegyzőkönyv megléte szükséges, valamint az abban foglalt szükséges javítások, karbantartások elvégzése. Túlfeszültség elleni védelem: Az épületben jelenleg nincs túlfeszültség védelem kiépítve, azonban a tervezett rendszerek védelme érdekében az erősáramú alaphálózati védelmek (I. + II. fokozat) beépítését tervezzük, feltételezve, hogy a telepítésre kerülő berendezések III.fokozatú (korábban D fokozatú) védelme biztosított. A komplex szükséges védelemhez az erősáramú és gyengeáramú rendszerek együttes megléte. 12. Tűzvédelmi tervfejezet Tűzszakaszok száma: 1 db Tűzvédelmi leválasztás: Az épület központi tűzvédelmi leválasztását meglévő, főelosztón lévő főkapcsoló biztosítja. Az alelosztóban a szakaszos leválasztásra is van lehetőség. Tűzbejelentés módja: A tűz jelzése a dolgozók és bent tartózkodók által manuálisan, vezetékes illetve mobil telefonon keresztül lehetséges. Beépített automatikus tűzjelző rendszer NEM létesül. Hő- és füstelvezetés Az épület kiürítési útvonalának hő- és füstelvezetése kézi működtetésű ajtók, ablakok nyitásával biztosítható

10 13. Munkavédelem A kivitelező a kivitelezés megkezdése előtt a terveket tartozik áttanulmányozni és a vitás kérdéseket a tervezővel megbeszélni. A tervtől a tervező tudta és előzetes beleegyezése nélkül eltérni tilos. A munkavédelemről szóló XCIII. törvény előírásai szerint a munkavédelmi előírásokat maradéktalanul be kell tartani. Feszültség alatt munkát végezni szigorúan tilos! Minden munkavégzés megkezdése előtt meg kell győződni a tevékenységi rész megfelelő feszültségmentességéről. A munka megkezdése előtt biztosítani kell, hogy a feszültségre való visszakapcsolás az adott munkaterületen még véletlenül se fordulhasson elő. Kivitelezés során végig betartandók a vonatkozó szabványok és létesítési előírásokat, különös figyelemmel az alábbiakra: MSZ 2364 Legfeljebb 1000 V névleges feszültségű erősáramú villamos berendezések létesítése (szabványsorozat) MSZ HD Kisfeszültségű villamos berendezések (szabványsorozat) 54/2014. BM r. Országos Tűzvédelmi Szabályzat kiadásáról MSZ 447 Villamos hálózatra kapcsolás MSZ 1585 Erősáramú Üzemi Szabályzat MSZ EN Mesterséges világítás MSZ EN 1838:2014 Alkalmazott világítástechnika. Tartalékvilágítás. MSZ Vezetékek megengedett terhelése MSZ EN Villámvédelmi összekötő elemek követelményei MSZ EN Villámvédelem Egyéb kérdésekben a terv és költségvetés előírásai érvényesek. Szolnok, augusztus hó Nagy Attila sk. villamos tervező Magyar Mérnöki Kamara: V/
