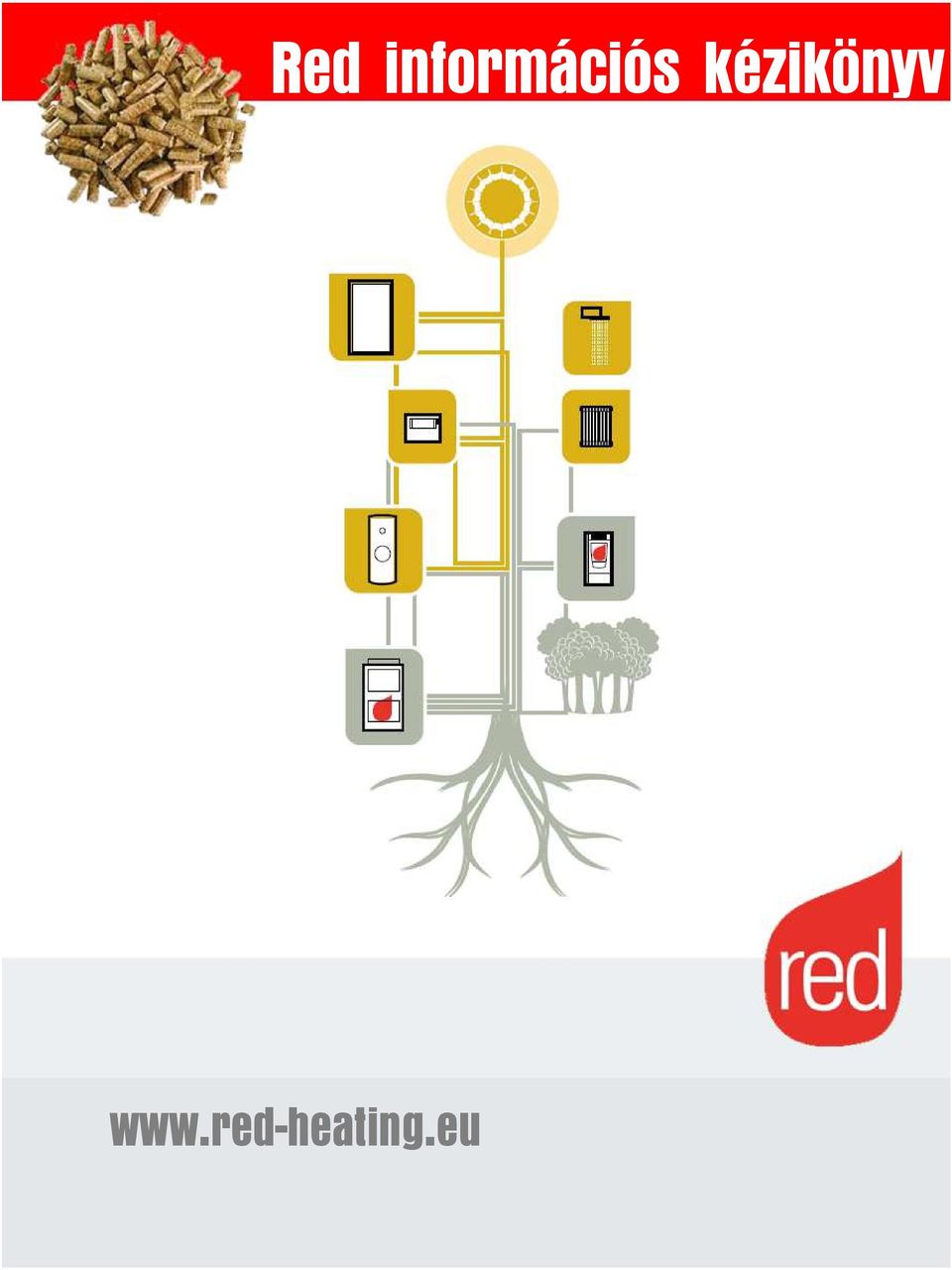

Red információs kézikönyv

Átírás

1

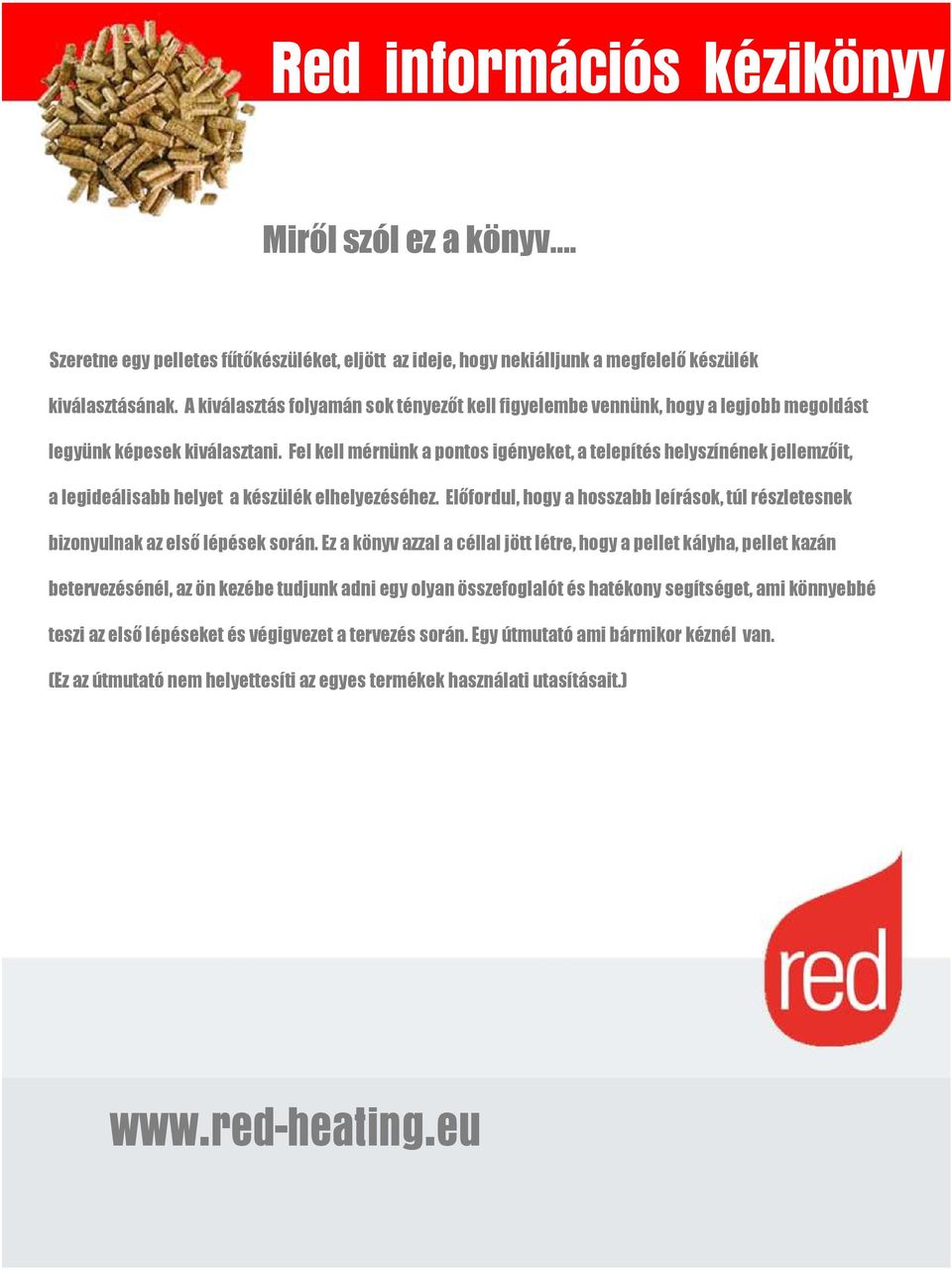

2 Miről szól ez a könyv... Szeretne egy pelletes fűtőkészüléket, eljött az ideje, hogy nekiálljunk a megfelelő készülék kiválasztásának. A kiválasztás folyamán sok tényezőt kell figyelembe vennünk, hogy a legjobb megoldást legyünk képesek kiválasztani. Fel kell mérnünk a pontos igényeket, a telepítés helyszínének jellemzőit, a legideálisabb helyet a készülék elhelyezéséhez. Előfordul, hogy a hosszabb leírások, túl részletesnek bizonyulnak az első lépések során. Ez a könyv azzal a céllal jött létre, hogy a pellet kályha, pellet kazán betervezésénél, az ön kezébe tudjunk adni egy olyan összefoglalót és hatékony segítséget, ami könnyebbé teszi az első lépéseket és végigvezet a tervezés során. Egy útmutató ami bármikor kéznél van. (Ez az útmutató nem helyettesíti az egyes termékek használati utasításait.)

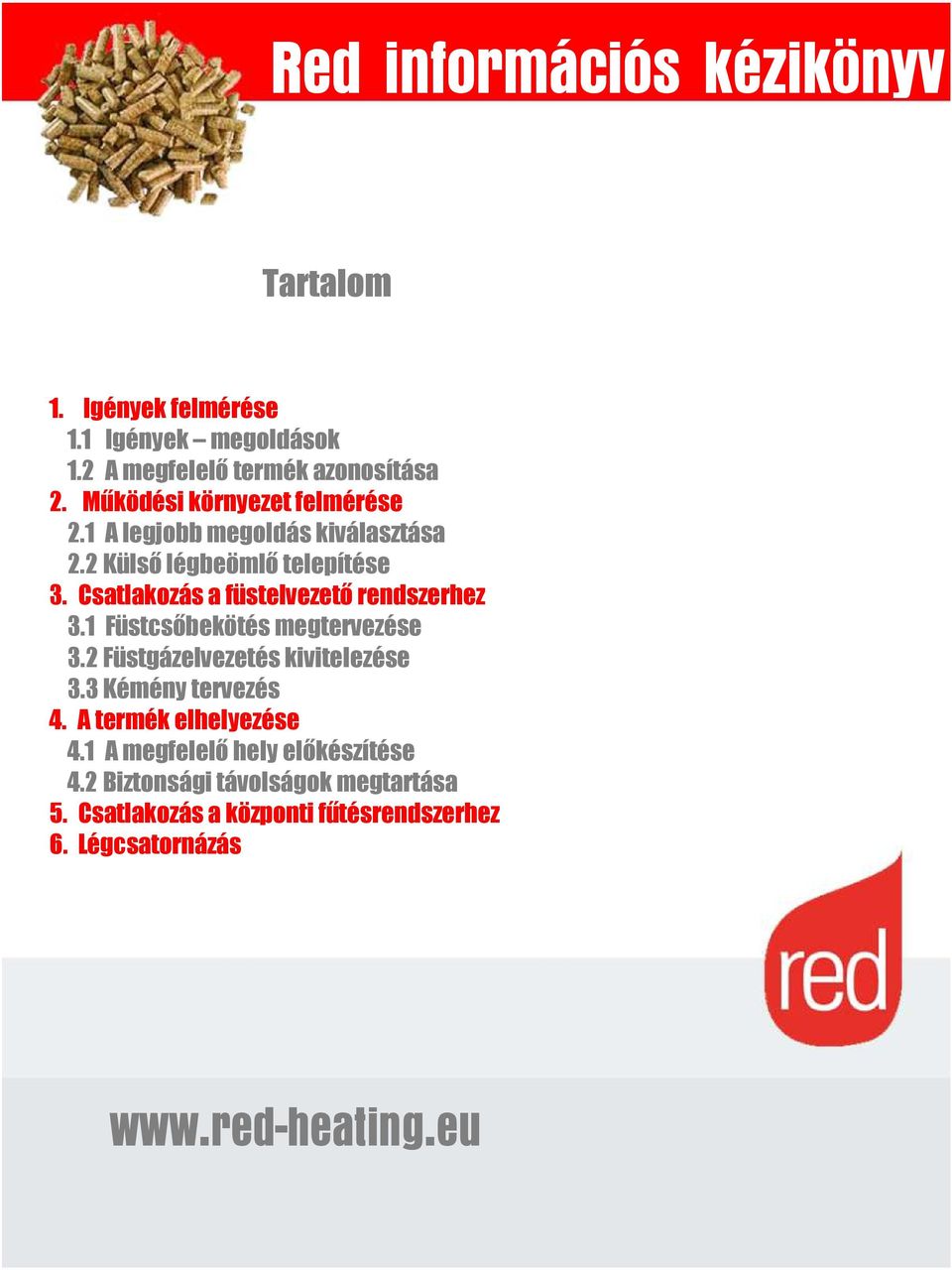

3 Tartalom 1. Igények felmérése 1.1 Igények megoldások 1.2 A megfelelő termék azonosítása 2. Működési környezet felmérése 2.1 A legjobb megoldás kiválasztása 2.2 Külső légbeömlő telepítése 3. Csatlakozás a füstelvezető rendszerhez 3.1 Füstcsőbekötés megtervezése 3.2 Füstgázelvezetés kivitelezése 3.3 Kémény tervezés 4. A termék elhelyezése 4.1 A megfelelő hely előkészítése 4.2 Biztonsági távolságok megtartása 5. Csatlakozás a központi fűtésrendszerhez 6. Légcsatornázás

4 1. Igények felmérése 1.1 Igények - megoldások Gondoljuk át a szempontokat, hogy miért szeretnénk pelletes fűtőkészüléket, ez segíthet a választásban. Igény Szeretném az egész házat fűteni rákapcsolódva a központi fűtésrendszerre, automatizált rendszert szeretnék, nem fontos a tűz látványa Szeretném az egész házat fűteni rákapcsolódva a központi fűtésrendszerre, szeretném látni a lángokat Megoldás A megoldás egy pelletkazán. ahhoz, hogy ki tudjuk választani a megfelelő típust, figyelembe kell vennünk a kazánház méretét és a hőigényt Ebben az esetben a megoldás egy vízköpenyes pellet kályha, akár 17 KW vízoldali teljesítménnyel Egy szobát szeretnék fűteni A választás ebben az esetben egy air pellet kályhára esik. A teljesítmény beállítható előre, a kályha beépített, vagy külső termosztáttal működhet. Több szobát szeretnék fűteni légfűtéssel, költséghatékony módon Az optimális megoldás a multiair pelletkályha mellyel a meleglevegő elvezethető a második kifúvó ventillátorral más helyiségekbe is.

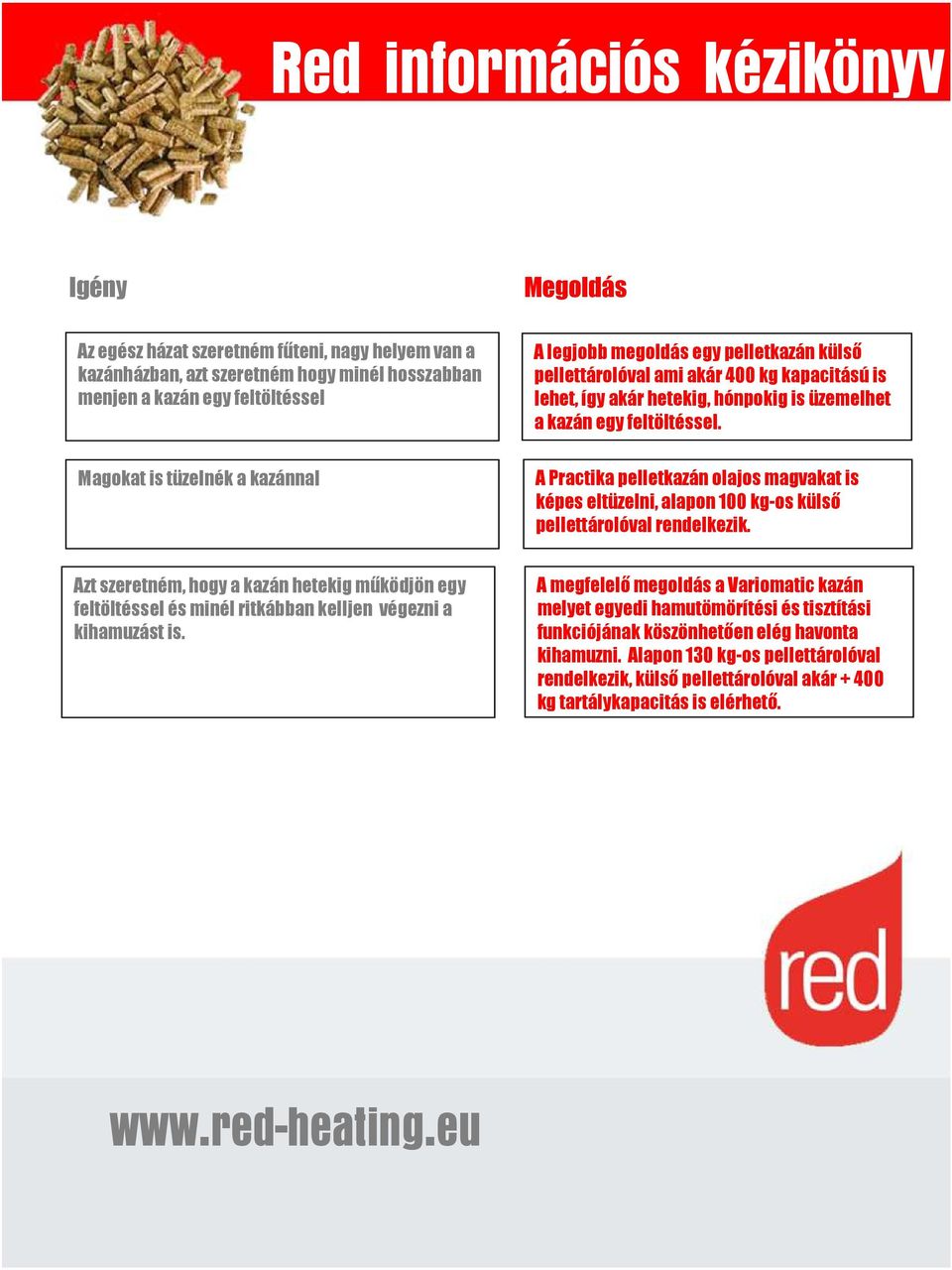

5 Igény Megoldás Az egész házat szeretném fűteni, nagy helyem van a kazánházban, azt szeretném hogy minél hosszabban menjen a kazán egy feltöltéssel A legjobb megoldás egy pelletkazán külső pellettárolóval ami akár 400 kg kapacitású is lehet, így akár hetekig, hónpokig is üzemelhet a kazán egy feltöltéssel. Magokat is tüzelnék a kazánnal A Practika pelletkazán olajos magvakat is képes eltüzelni, alapon 100 kg-os külső pellettárolóval rendelkezik. Azt szeretném, hogy a kazán hetekig működjön egy feltöltéssel és minél ritkábban kelljen végezni a kihamuzást is. A megfelelő megoldás a Variomatic kazán melyet egyedi hamutömörítési és tisztítási funkciójának köszönhetően elég havonta kihamuzni. Alapon 130 kg-os pellettárolóval rendelkezik, külső pellettárolóval akár kg tartálykapacitás is elérhető.

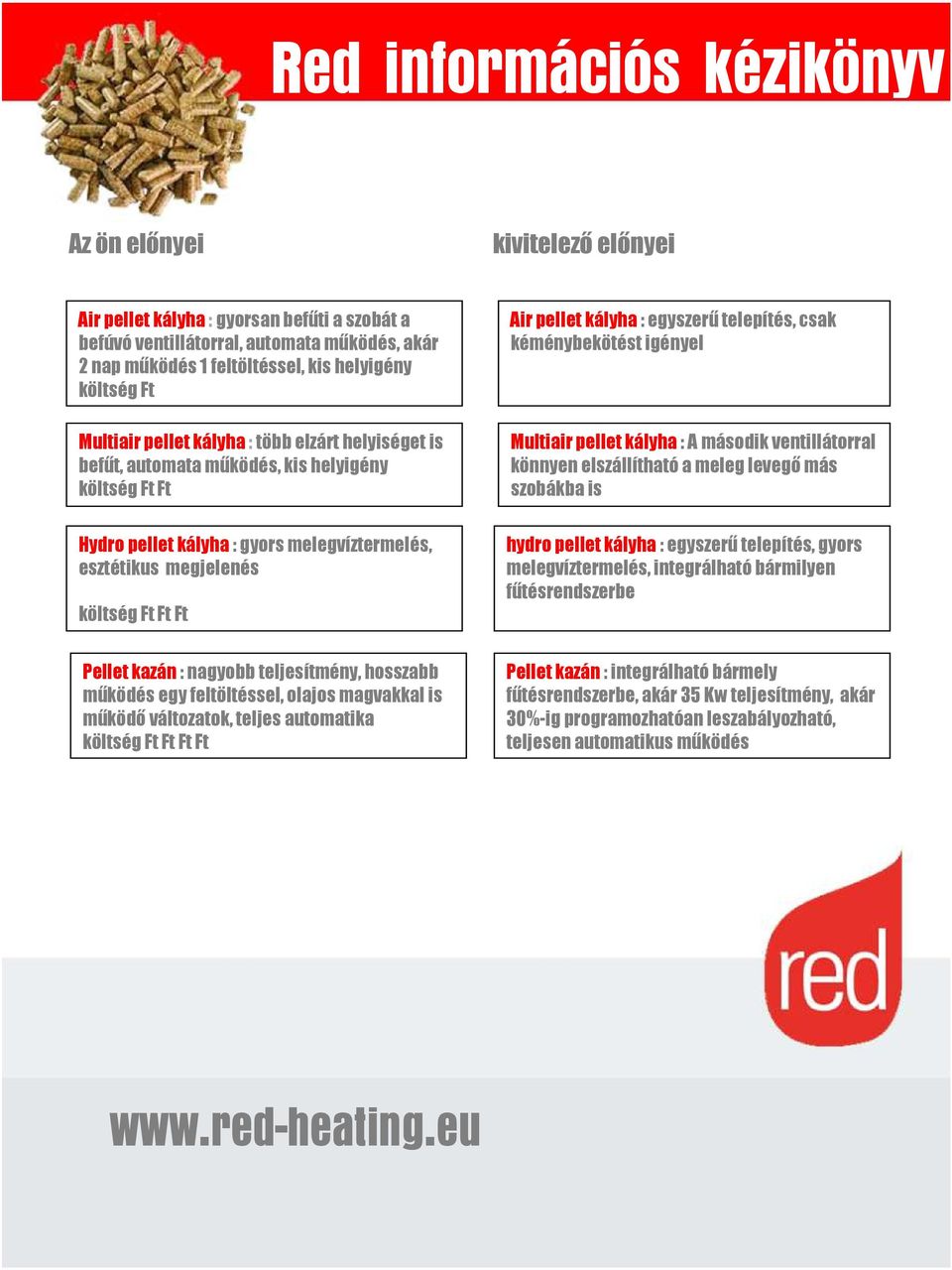

6 Az ön előnyei kivitelező előnyei Air pellet kályha : gyorsan befűti a szobát a befúvó ventillátorral, automata működés, akár 2 nap működés 1 feltöltéssel, kis helyigény költség Ft Multiair pellet kályha : több elzárt helyiséget is befűt, automata működés, kis helyigény költség Ft Ft Air pellet kályha : egyszerű telepítés, csak kéménybekötést igényel Multiair pellet kályha : A második ventillátorral könnyen elszállítható a meleg levegő más szobákba is Hydro pellet kályha : gyors melegvíztermelés, esztétikus megjelenés költség Ft Ft Ft hydro pellet kályha : egyszerű telepítés, gyors melegvíztermelés, integrálható bármilyen fűtésrendszerbe Pellet kazán : nagyobb teljesítmény, hosszabb működés egy feltöltéssel, olajos magvakkal is működő változatok, teljes automatika költség Ft Ft Ft Ft Pellet kazán : integrálható bármely fűtésrendszerbe, akár 35 Kw teljesítmény, akár 30%-ig programozhatóan leszabályozható, teljesen automatikus működés

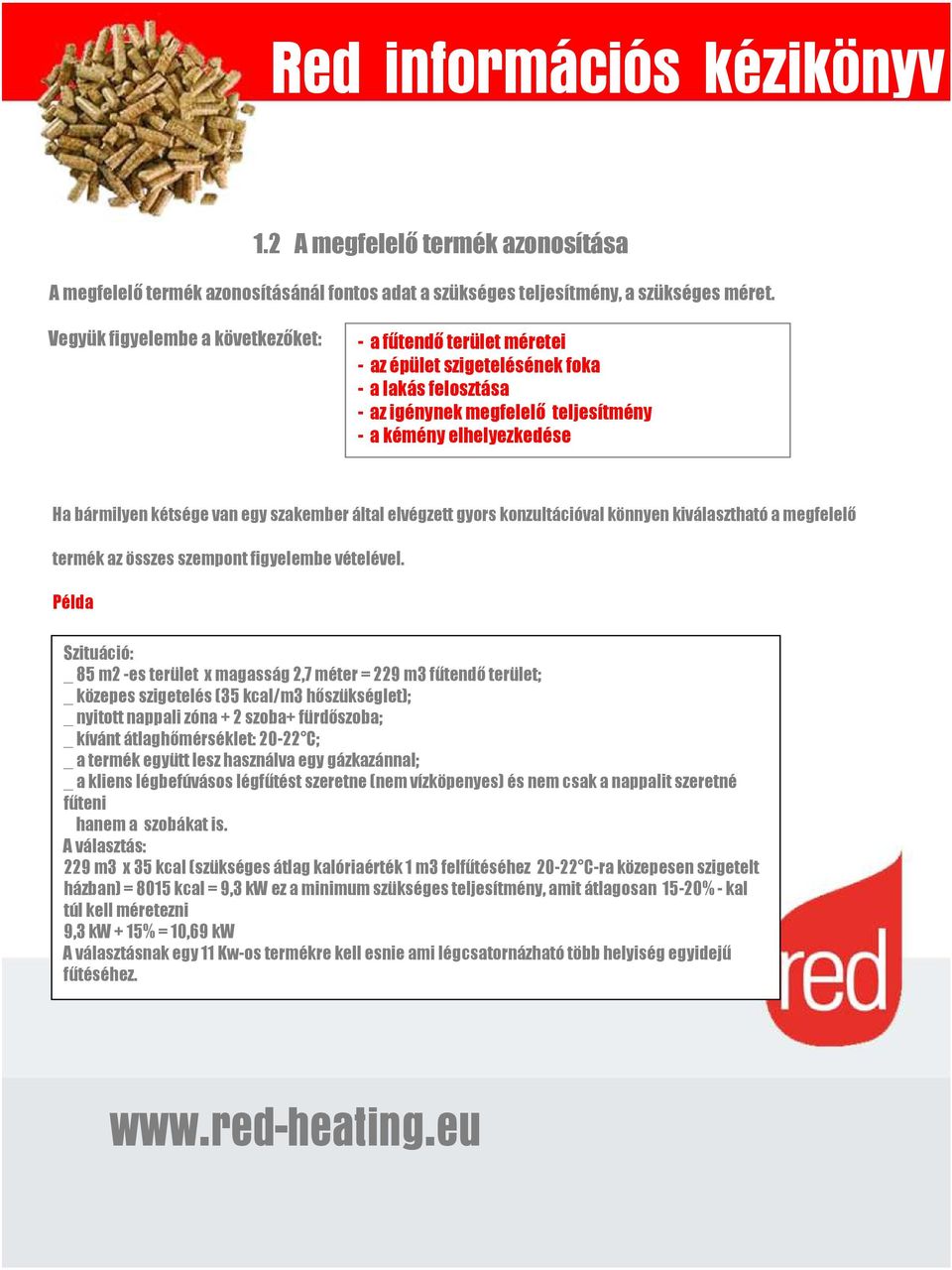

7 1.2 A megfelelő termék azonosítása A megfelelő termék azonosításánál fontos adat a szükséges teljesítmény, a szükséges méret. Vegyük figyelembe a következőket: - a fűtendő terület méretei - az épület szigetelésének foka - a lakás felosztása - az igénynek megfelelő teljesítmény - a kémény elhelyezkedése Ha bármilyen kétsége van egy szakember által elvégzett gyors konzultációval könnyen kiválasztható a megfelelő termék az összes szempont figyelembe vételével. Példa Szituáció: _ 85 m2 -es terület x magasság 2,7 méter = 229 m3 fűtendő terület; _ közepes szigetelés (35 kcal/m3 hőszükséglet); _ nyitott nappali zóna + 2 szoba+ fürdőszoba; _ kívánt átlaghőmérséklet: C; _ a termék együtt lesz használva egy gázkazánnal; _ a kliens légbefúvásos légfűtést szeretne (nem vízköpenyes) és nem csak a nappalit szeretné fűteni hanem a szobákat is. A választás: 229 m3 x 35 kcal (szükséges átlag kalóriaérték 1 m3 felfűtéséhez C-ra közepesen szigetelt házban) = 8015 kcal = 9,3 kw ez a minimum szükséges teljesítmény, amit átlagosan 15-20% - kal túl kell méretezni 9,3 kw + 15% = 10,69 kw A választásnak egy 11 Kw-os termékre kell esnie ami légcsatornázható több helyiség egyidejű fűtéséhez.

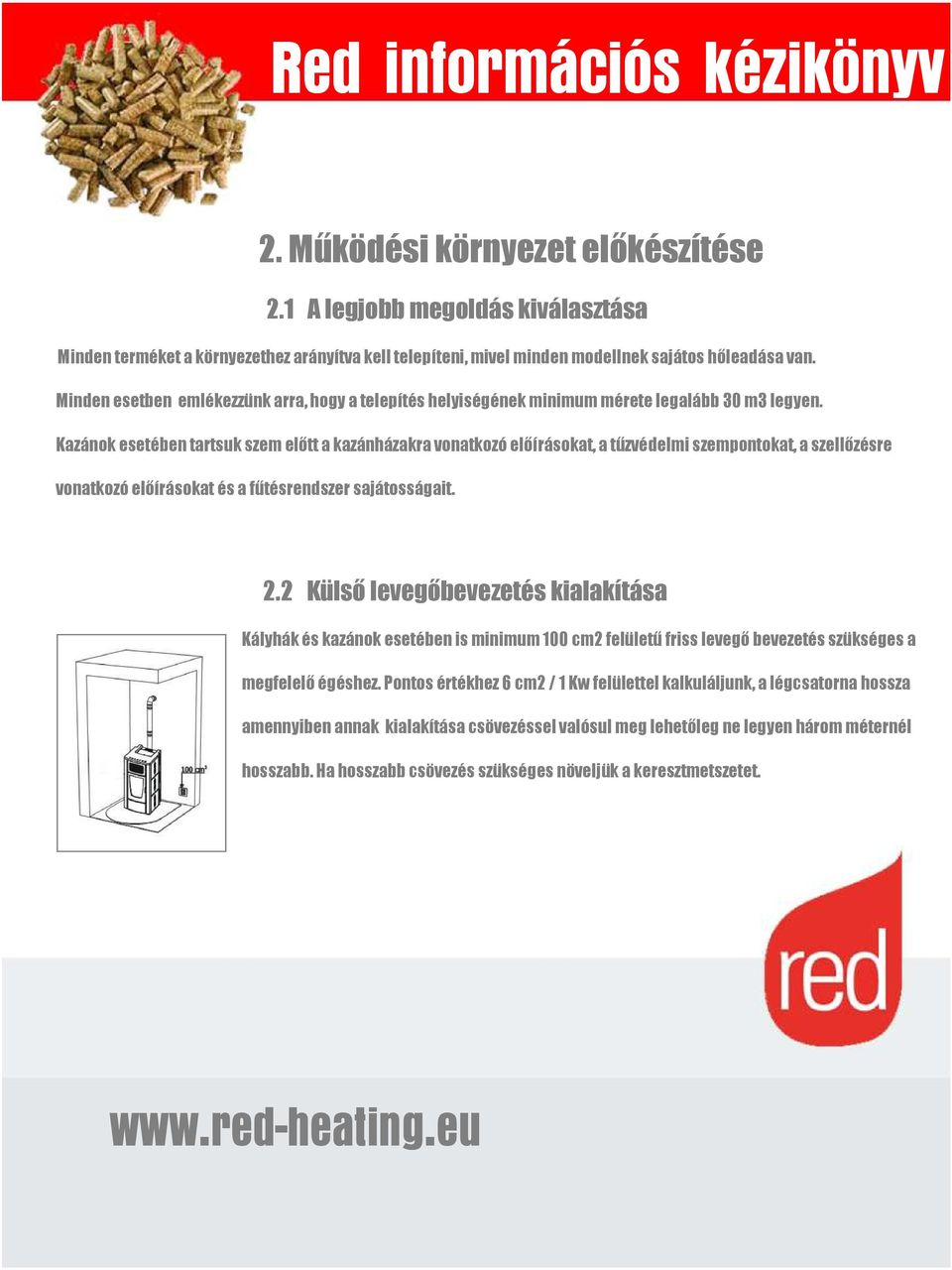

8 2. Működési környezet előkészítése 2.1 A legjobb megoldás kiválasztása Minden terméket a környezethez arányítva kell telepíteni, mivel minden modellnek sajátos hőleadása van. Minden esetben emlékezzünk arra, hogy a telepítés helyiségének minimum mérete legalább 30 m3 legyen. Kazánok esetében tartsuk szem előtt a kazánházakra vonatkozó előírásokat, a tűzvédelmi szempontokat, a szellőzésre vonatkozó előírásokat és a fűtésrendszer sajátosságait. 2.2 Külső levegőbevezetés kialakítása Kályhák és kazánok esetében is minimum 100 cm2 felületű friss levegő bevezetés szükséges a megfelelő égéshez. Pontos értékhez 6 cm2 / 1 Kw felülettel kalkuláljunk, a légcsatorna hossza amennyiben annak kialakítása csövezéssel valósul meg lehetőleg ne legyen három méternél hosszabb. Ha hosszabb csövezés szükséges növeljük a keresztmetszetet.

9 3. Csatlakozás a füstelvezető rendszerhez 3.1 Füstcsőbekötés megtervezése A füstgázelvezető minden terméknél vagy felül vagy hátul helyezkedik el, ne feledje, hogy a füstcsövezést: - úgy kell felszerelni, hogy biztosítsa a megfelelő tömítést mivel a működés során a termék a túlnyomás alatt van és azért, hogy, elkerüljük a párakicsapódást - minden esetben gyári szilikongumis füstbekötő elemeket alkalmazzon, mert ezek biztosítják a megfelelő működést. - maximum 3 db 90 fokos könyököt alkalmazzon - maximum 2 méter vizszintes elhúzást alkalmazzon - kondenzedény alkalmazása kötelező

10 3.2 Füstgázelvezetés kivitelezése A megfelelő működés alapfeltétele a jól tervezett és megfelelő méretű, típusú kémény. Új kémény esetén terveztessük a kéményt a készülékhez a kéményessel. Ha meglévő kéménnyel van dolgunk, amelyet már használtak, először meg kell győződni arról, hogy az tiszta-e és használatra alkalmas-e, nincs-e eltömődés a kéményben, nem közös-e más fűtőberendezéssel. Egy kéménybe két szilárdtüzelésű készülék köthető amennyiben mindkettő zárt rendszerű működés szempontjából. Gondoskodjunk az adatlapon feltűntetett szükséges huzaterősségről.

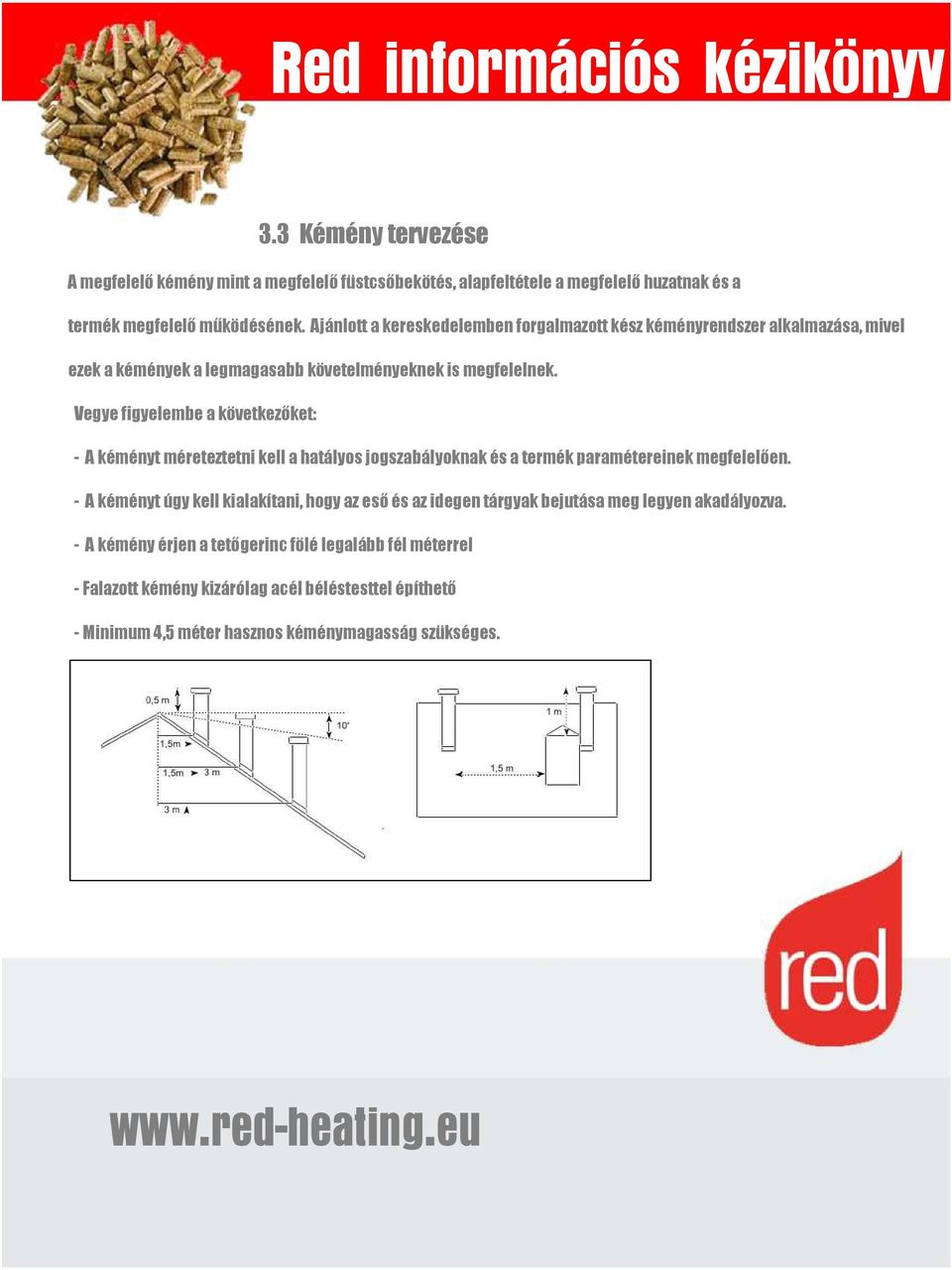

11 3.3 Kémény tervezése A megfelelő kémény mint a megfelelő füstcsőbekötés, alapfeltétele a megfelelő huzatnak és a termék megfelelő működésének. Ajánlott a kereskedelemben forgalmazott kész kéményrendszer alkalmazása, mivel ezek a kémények a legmagasabb követelményeknek is megfelelnek. Vegye figyelembe a következőket: - A kéményt méreteztetni kell a hatályos jogszabályoknak és a termék paramétereinek megfelelően. - A kéményt úgy kell kialakítani, hogy az eső és az idegen tárgyak bejutása meg legyen akadályozva. - A kémény érjen a tetőgerinc fölé legalább fél méterrel - Falazott kémény kizárólag acél béléstesttel építhető - Minimum 4,5 méter hasznos kéménymagasság szükséges.

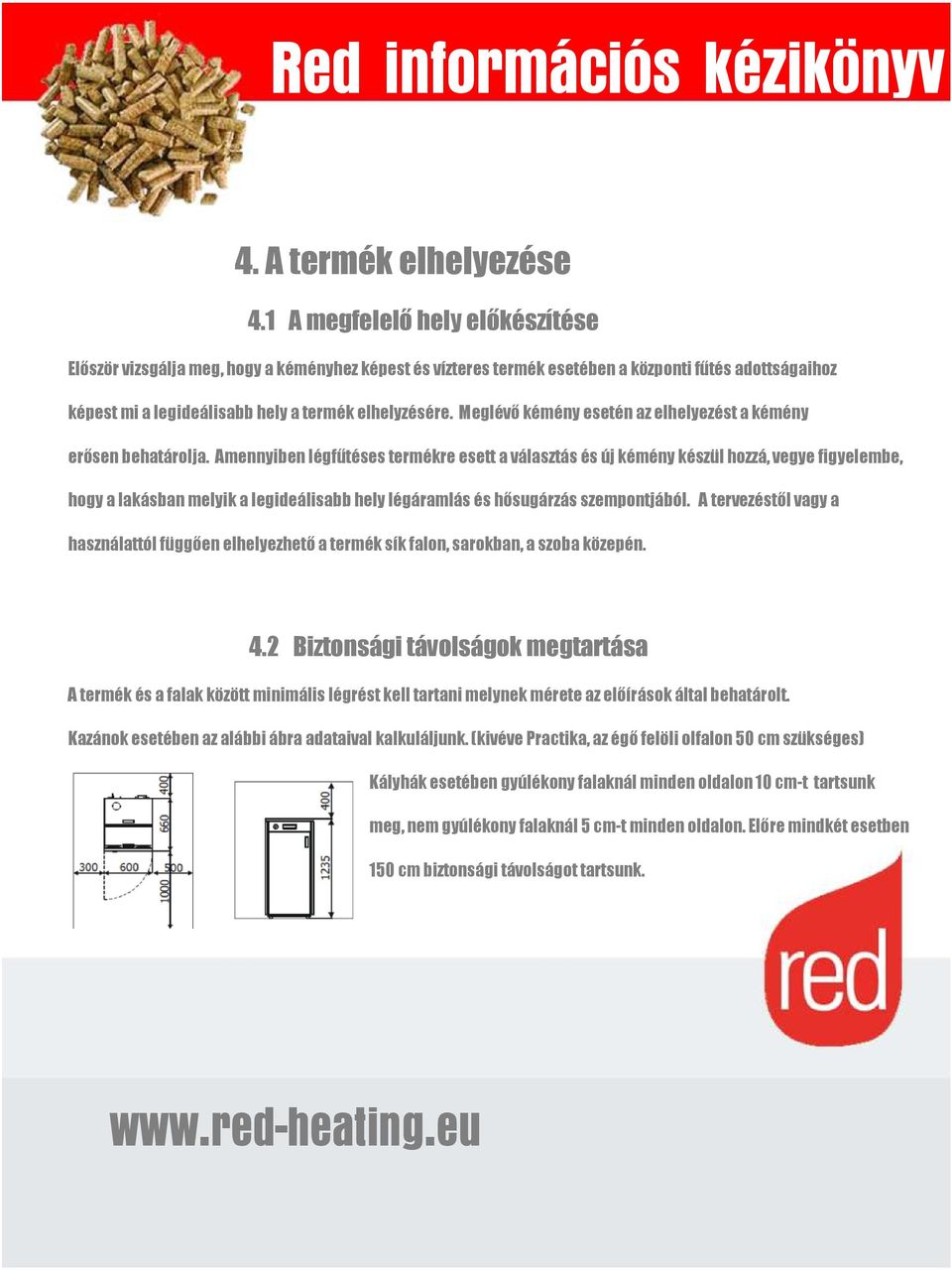

12 4. A termék elhelyezése 4.1 A megfelelő hely előkészítése Először vizsgálja meg, hogy a kéményhez képest és vízteres termék esetében a központi fűtés adottságaihoz képest mi a legideálisabb hely a termék elhelyzésére. Meglévő kémény esetén az elhelyezést a kémény erősen behatárolja. Amennyiben légfűtéses termékre esett a választás és új kémény készül hozzá, vegye figyelembe, hogy a lakásban melyik a legideálisabb hely légáramlás és hősugárzás szempontjából. A tervezéstől vagy a használattól függően elhelyezhető a termék sík falon, sarokban, a szoba közepén. 4.2 Biztonsági távolságok megtartása A termék és a falak között minimális légrést kell tartani melynek mérete az előírások által behatárolt. Kazánok esetében az alábbi ábra adataival kalkuláljunk. (kivéve Practika, az égő felöli olfalon 50 cm szükséges) Kályhák esetében gyúlékony falaknál minden oldalon 10 cm-t tartsunk meg, nem gyúlékony falaknál 5 cm-t minden oldalon. Előre mindkét esetben 150 cm biztonsági távolságot tartsunk.

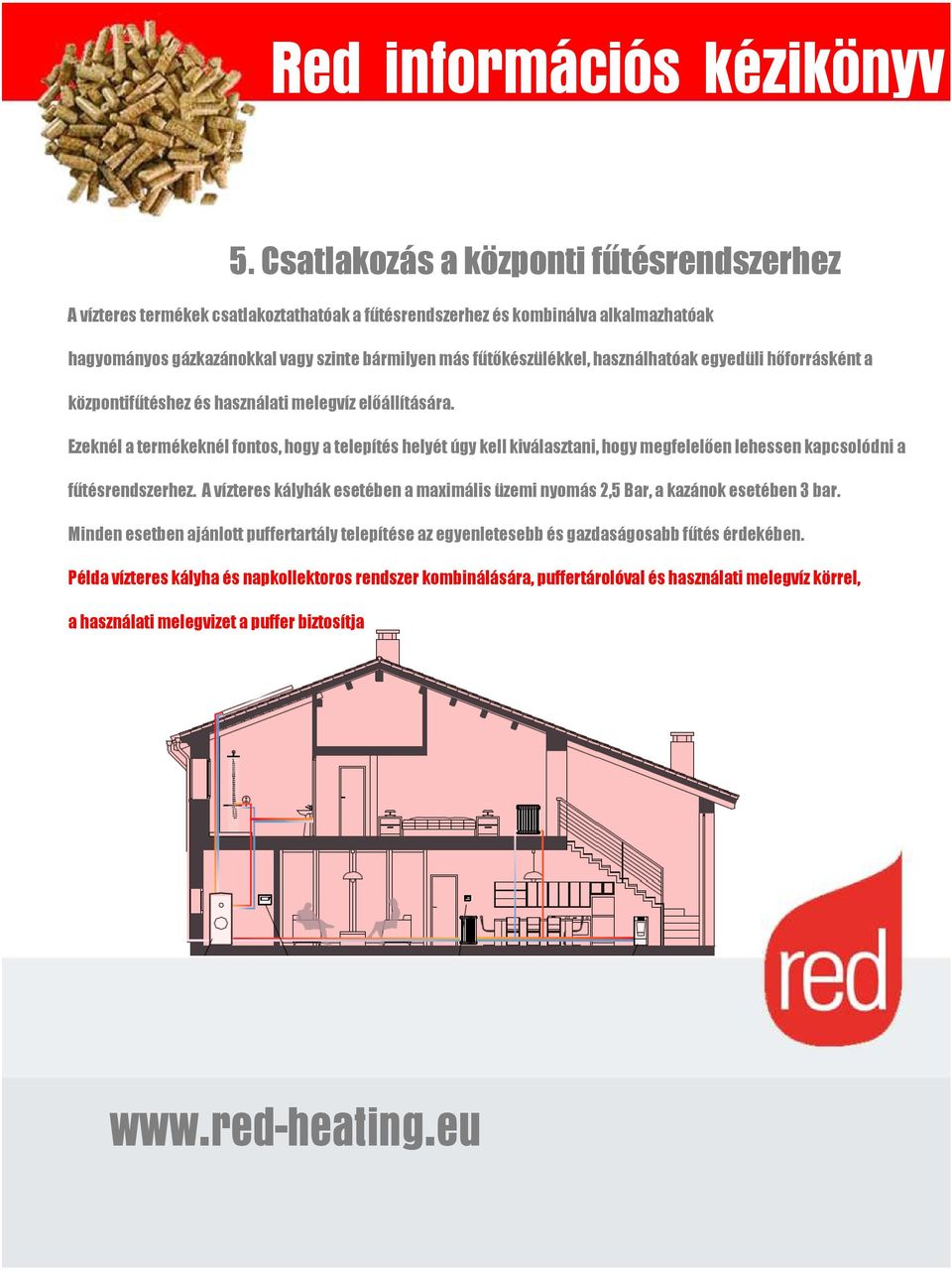

13 5. Csatlakozás a központi fűtésrendszerhez A vízteres termékek csatlakoztathatóak a fűtésrendszerhez és kombinálva alkalmazhatóak hagyományos gázkazánokkal vagy szinte bármilyen más fűtőkészülékkel, használhatóak egyedüli hőforrásként a központifűtéshez és használati melegvíz előállítására. Ezeknél a termékeknél fontos, hogy a telepítés helyét úgy kell kiválasztani, hogy megfelelően lehessen kapcsolódni a fűtésrendszerhez. A vízteres kályhák esetében a maximális üzemi nyomás 2,5 Bar, a kazánok esetében 3 bar. Minden esetben ajánlott puffertartály telepítése az egyenletesebb és gazdaságosabb fűtés érdekében. Példa vízteres kályha és napkollektoros rendszer kombinálására, puffertárolóval és használati melegvíz körrel, a használati melegvizet a puffer biztosítja

14 Központi fűtésrendszer pellet kazánnal, napkollektoros rendszerrel kombinálva. Puffertároló alkalmazásával. A pellet kazán a puffertárolóra dolgozik.

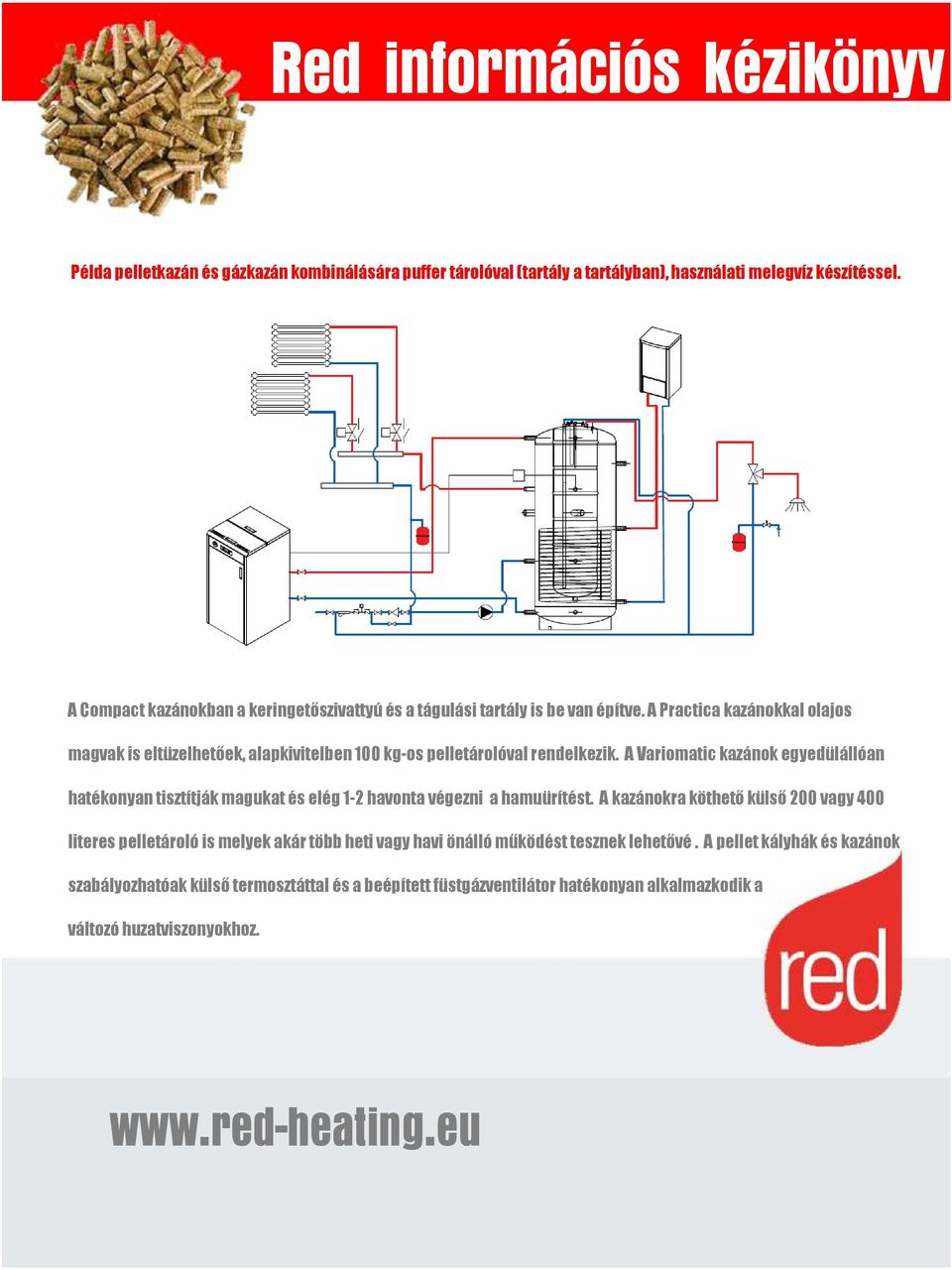

15 Példa pelletkazán és gázkazán kombinálására puffer tárolóval (tartály a tartályban), használati melegvíz készítéssel. A Compact kazánokban a keringetőszivattyú és a tágulási tartály is be van építve. A Practica kazánokkal olajos magvak is eltüzelhetőek, alapkivitelben 100 kg-os pelletárolóval rendelkezik. A Variomatic kazánok egyedülállóan hatékonyan tisztítják magukat és elég 1-2 havonta végezni a hamuürítést. A kazánokra köthető külső 200 vagy 400 literes pelletároló is melyek akár több heti vagy havi önálló működést tesznek lehetővé. A pellet kályhák és kazánok szabályozhatóak külső termosztáttal és a beépített füstgázventilátor hatékonyan alkalmazkodik a változó huzatviszonyokhoz.

16 6. légcsatornázás A Red Multiair pelletkályhákkal több szoba is fűthető. Ezek a kályhák két befúvó ventillátorral rendelkeznek. A két ventillátor között a kifúvott levegő megoszlik az aktuális beállítás szerint, tehát akár az egész meleglevegő mennyiséget is elszállíthatjuk más helyiségekbe és a telepítés helyiségében csak a hősugárzás fűt ebben az esetben. A levegőcsövek ideális hossza max. 4 méter. A kifúvókat a padlótól maximum 2 méter magasságban helyezzük el. Amennyiben több csövön keresztül szállítjuk el a meleg levegőt törekedjünk a csövek hosszának azonos hosszal való kialakítására, hogy a kifúvott levegő ugyanolyan hőmérsékletű legyen a különböző csövekben. A légcsatornázást 80 mm belső átmérőjű csövekkel végezzük.

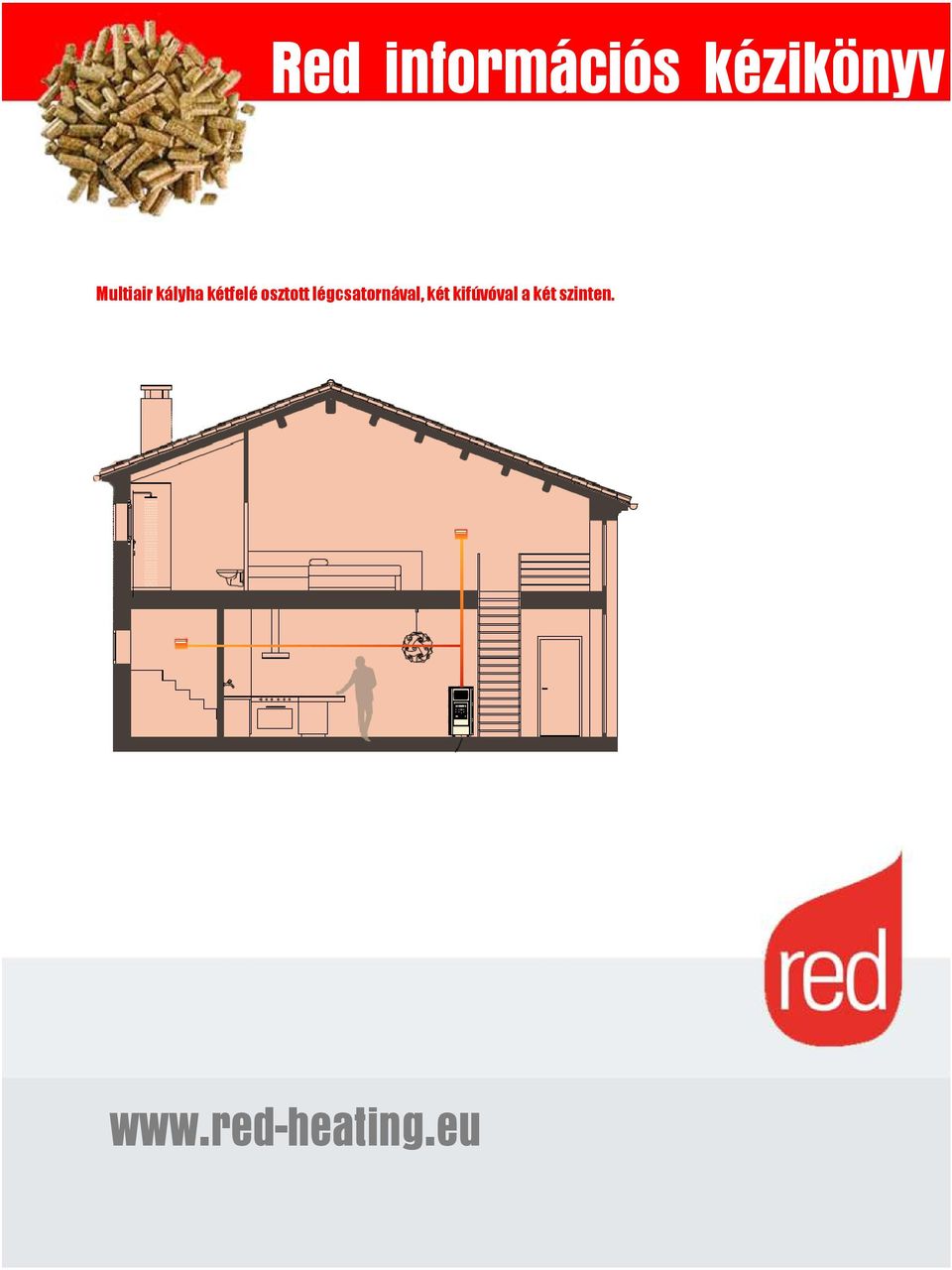

17 Multiair kályha kétfelé osztott légcsatornával, két kifúvóval a két szinten.

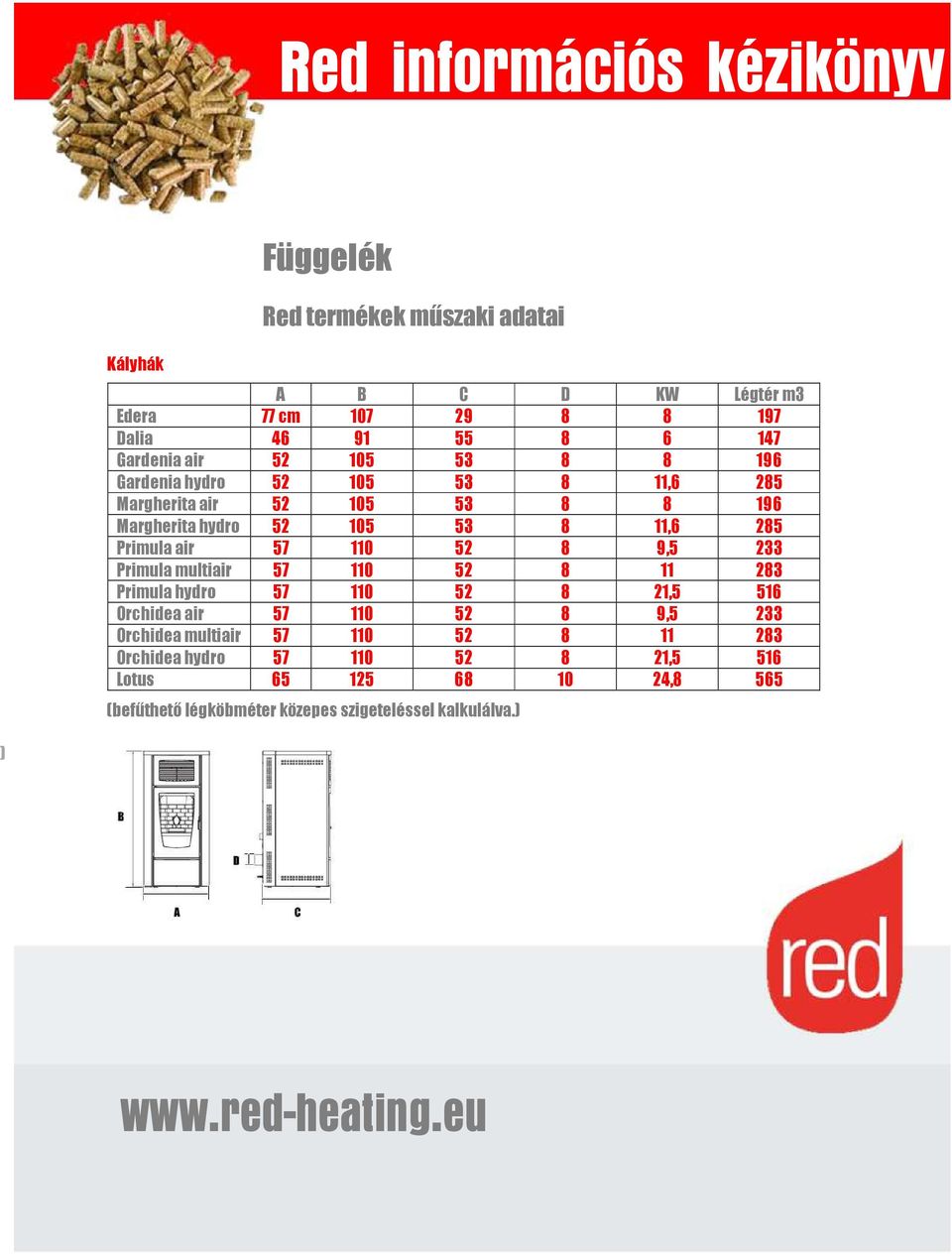

18 Kályhák Függelék Red termékek műszaki adatai A B C D KW Légtér m3 Edera 77 cm Dalia Gardenia air Gardenia hydro ,6 285 Margherita air Margherita hydro ,6 285 Primula air ,5 233 Primula multiair Primula hydro ,5 516 Orchidea air ,5 233 Orchidea multiair Orchidea hydro ,5 516 Lotus ,8 565 (befűthető légköbméter közepes szigeteléssel kalkulálva.) )

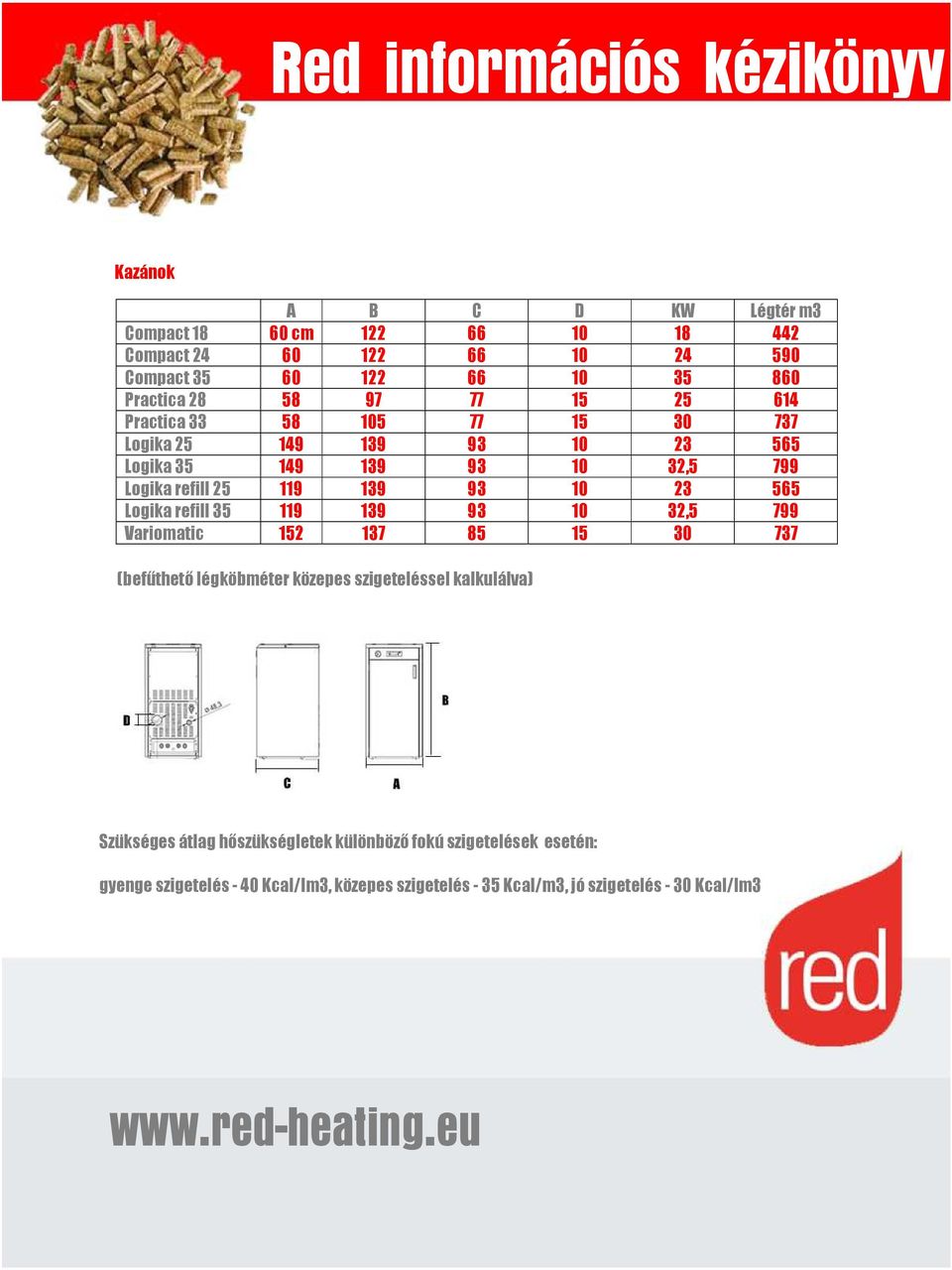

19 Kazánok A B C D KW Légtér m3 Compact cm Compact Compact Practica Practica Logika Logika ,5 799 Logika refill Logika refill ,5 799 Variomatic (befűthető légköbméter közepes szigeteléssel kalkulálva) Szükséges átlag hőszükségletek különböző fokú szigetelések esetén: gyenge szigetelés - 40 Kcal/lm3, közepes szigetelés - 35 Kcal/m3, jó szigetelés - 30 Kcal/lm3

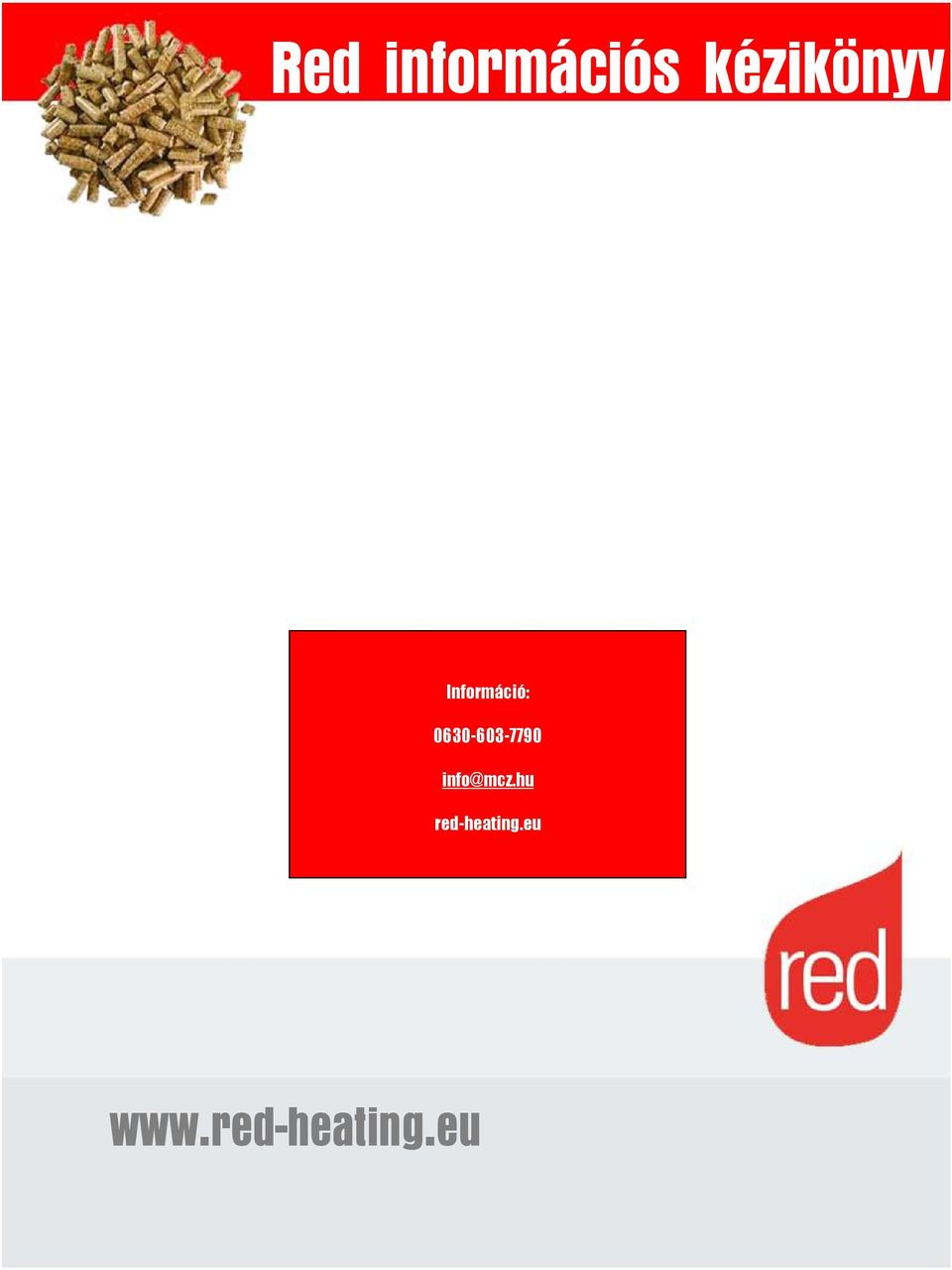

20 Információ: red-heating.eu
