1 Professional in welding ALFAWELD SMART TIG 160 SMART TIG 200 DIGITÁLIS AWI DC HEGESZTŐGÉP HASZNÁLATI ÚTMUTATÓ KÖSZÖNJÜK, HOGY TERMÉKÜNKET VÁLASZTOTTA!

2 BIZTONSÁGI ELŐÍRÁSOK Olvassa el figyelmesen a használati útmutatót! Ha a gépet nem az előírásoknak megfelelően működteti, azzal veszélyezteti saját és a körülötte lévők épségét. Ezért kérjük, tartsa be az összes biztonsági előírást! Csak hozzáértő szakember működtetheti a gépet. Hegesztés alatt ne kapcsoljon át más üzemmódra. A test- és munkakábeleket csak használaton kívül csatlakoztassa. Biztosítsa a gép teljes áramtalanítását a főkapcsolóval. Csak jó minőségű eszközökkel hegesszen! A hegesztő tartozékok, kiegészítők sérülésmentesek legyenek. Az elektromos áramütés halált okozhat! Csatlakoztassa a földkábelt a szabvány szerint. Kerüljön minden közvetlen érintkezést az áramkörrel, Ne érintse meg az elektródákat és a kábeleket puszta kézzel. Viseljen hegesztőkesztyűt! Ne érintkezzen a munkaanyaggal hegesztés közben! A gép belsejébe ne kerüljön víz (ha mégis ez történne, áramtalanítsa a gépet és várja meg, amíg kiszárad). Ne dolgozzon erős páratartalmú környezetben Tűzveszély A hegesztési fröcskölés tüzet okozhat, ezért távolítson el minden gyúlékony anyagot a munkaterületről. Ne dolgozzon gyúlékony gázok közelében. Mindig legyen a közelben tűzoltó készülék és hozzáértő személy. A gép min. 30 cm-es körzetében ne legyen semmi, hogy ne akadályozza a gép ventillációját. Ha a gép túlmelegedik, szüneteltesse a munkát, de ne áramtalanítsa a gépet, mert a ventillátor működik. Előfordulhat, hogy működés közben hirtelen leáll a gép, ennek oka is lehet a túlmelegedés. Ne hegesszen a szabadban, ha erős a napsütés, esik vagy havazik, mert balesetveszélyes. Egészségre ártalmas füstök, gázok Ne lélegezze be a hegesztés közben keletkező gázokat és a füstöt! Csak jól szellőző, szellőztető berendezéssel felszerelt helyiségben hegesszen.

3 Munkavédelem Viseljen fülvédőt, a hegesztés halláskárosodást okozhat. Ne nézzen soha a hegesztőívbe! Viseljen védőpajzsot, hegesztőkesztyűt és védőruhát! Foganatosítsanak óvintézkedéseket a munkaterületen tartózkodók védelmére. A pacemakert használó személy ne menjen a gép közelébe. Karbantartás Az oldallemezek leszerelhetők, így sűrített levegővel (max. 3 bar) eltávolíthatja a lerakódott port és szennyeződéseket. Rendszeresen ellenőrizze a kábelek épségét, a rozsdásodást csiszolópapírral távolítsa el. Száraz, fénytől védett helyen tárolja a gépet. A gép karbantartása és javítása előtt áramtalanítsa a gépet. A gép meghibásodása esetén forduljon a használati útmutatóhoz vagy a szervizhez. ÁLTALÁNOS LEÍRÁS A SMART TIG 160 és SMART TIG 200 digitális több funkciós berendezés: TIG DC (AWI) és MMA (bevonatos elektródás) hegesztőgép. A készülék az impulzusos hegesztésben elért legújabb technológiai fejlesztésnek köszönhetően tökéletes varratot képez vékonyabb munkaanyagokon is. Ajánlott acélok, ötvözetek, rozsdamentes anyagok és réz hegesztésére is. Jellemzők: Egyenletes kimeneti feszültség, jól tűri a feszültségingadozást, ezért megfelelő (min. 8 kw-os) generátorról is használható! A SMART TIG gépcsalád gépei intelligens belső védelemmel vannak ellátva, úgy mint túlfeszültség, kisfeszültség, túláram és gyengeáram védelem. Amikor a gép a fenti hibák egyikét észleli, az első panelen lévő hibajelző led világítani kezd, ezalatt csökken a kimeneti áram, a gép önvédelme bekapcsol, ezzel meghosszabbítva a gép élettartamát! Stabil a hegesztés, a beolvadási mélység nagy, szép a varrat. A gép hatékonysága eléri a 85%-ot és a hagyományos hegesztőgépekhez képest 30%-kal kevesebb energiát fogyaszt. Kicsi és könnyű, gazdaságos energia fogyasztás, egyszerű működtetés.

4 Garancia: A készülékre 1 év teljes körű garanciát vállalunk. Ez alatt minden szerviz ingyenes, kivéve a szándékos rongálásból és a nem rendeltetésszerű használatból adódó meghibásodás. Amennyiben a felhasználó megkísérli a berendezés saját kezű javítását, szerelését, a jótállás érvényét veszti. PARAMÉTEREK Modell SMART TIG 160 SMART TIG 200 Hálózati feszültség 230V ± 10%, 50/60Hz 230V ± 10%, 50/60Hz Bemeneti áramerősség 16 A (lomha) 20 A (lomha) Üresjárati feszültség 56 V 64 V Védelem IP23S Érintésvédelmi osztály I. Méret (mm) 130 x 370 x 240 Súly MMA 6,6 kg Hegesztőáram 5 A 160 A 5 A 200 A Ívkeménység 1 10 % 1 10 % Hot Start (meleg indítás) 1 10 % 1 10 % Bekapcsolási idő MMA Munkaponti feszültség - MMA AWI 40%-on: 160 A/26,4 V 25%-on: 200 A/28 V 100%-on: 100 A/24 V 100%-on: 100 A/24 V 5 A / 20,2V ~ 160 A / 26,4 V 5 A / 20,2V ~ 200 A / 28 V Hegesztőáram A A 40%-on: 160 A/16,4 V 25%-on: 200 A/18 V Bekapcsolási idő TIG 100%-on: 100 A/14 V 100%-on: 100 A/14 V Munkaponti feszültség TIG 5 A / 10,2V ~ 160 A / 16,4 V 5 A / 10,2V ~ 200 A / 18 V Ívgyújtás Magas frekvenciás (HF) / LiftArc Impulzus frekvencia 0,5 100 Hz Pisztoly működése 2T / 4T, gázhűtéses Gáz előfolyási idő 0 1 s Gáz utánfolyási idő 0,1 10 s Áramerősség fel- és lefutási idő 0 5 s Induló áram A A Végáram A A Völgyáram (impulzusban) A A Kitöltési tényező %

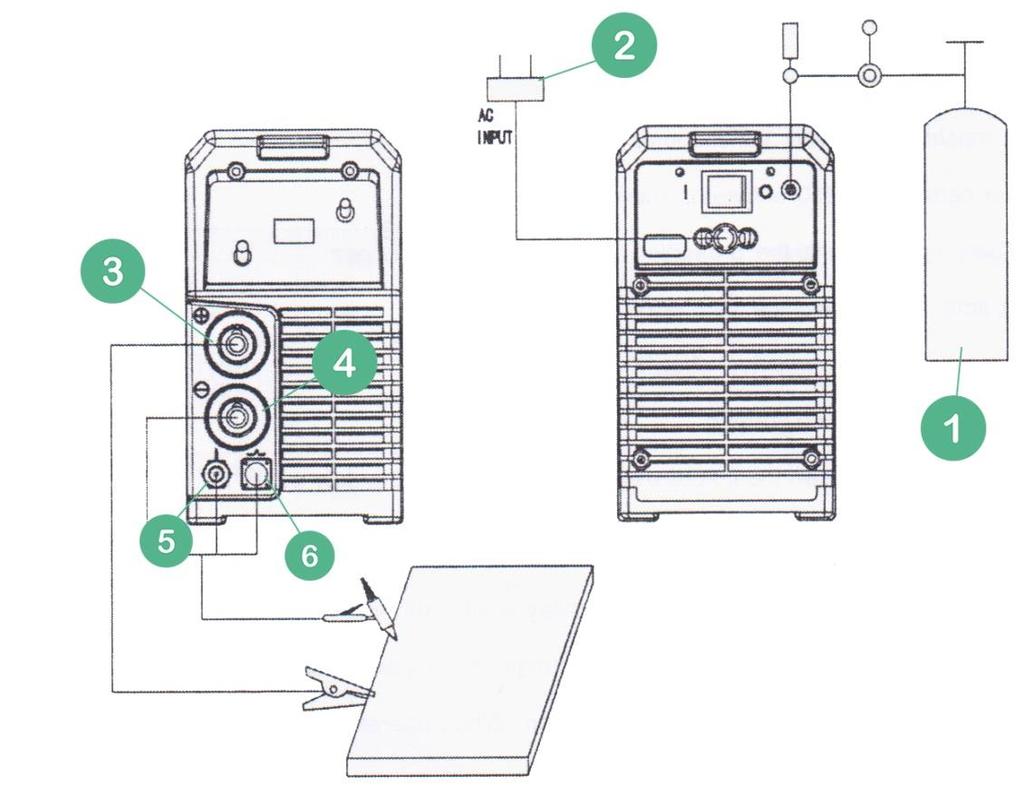

5 ÜZEMBE HELYEZÉS 1. Csatlakoztassa a gázpalack tömlőjét a gép hátulján található GAS bemenethez (1). 2. Csatlakoztassa a primer kábelt a hálózati áramforráshoz (2). 3. MMA bevont elektródás ívhegesztés: csatlakoztassa a test- és a munkakábelt a pozitív, illetve a negatív jelű aljzathoz az aktuális hegesztési feladatnak megfelelően. 4. AWI hegesztés: Csatlakoztassa a testkábelt a pozitív aljzatba (3). Csatlakoztassa a munkakábelt a negatív aljzatba (4). A munkakábel vezérlés szálát csatlakoztassa a vezérlés aljzatba (6). 5. A gázvezető szálat csatlakoztassa a gázcsonkhoz (5).

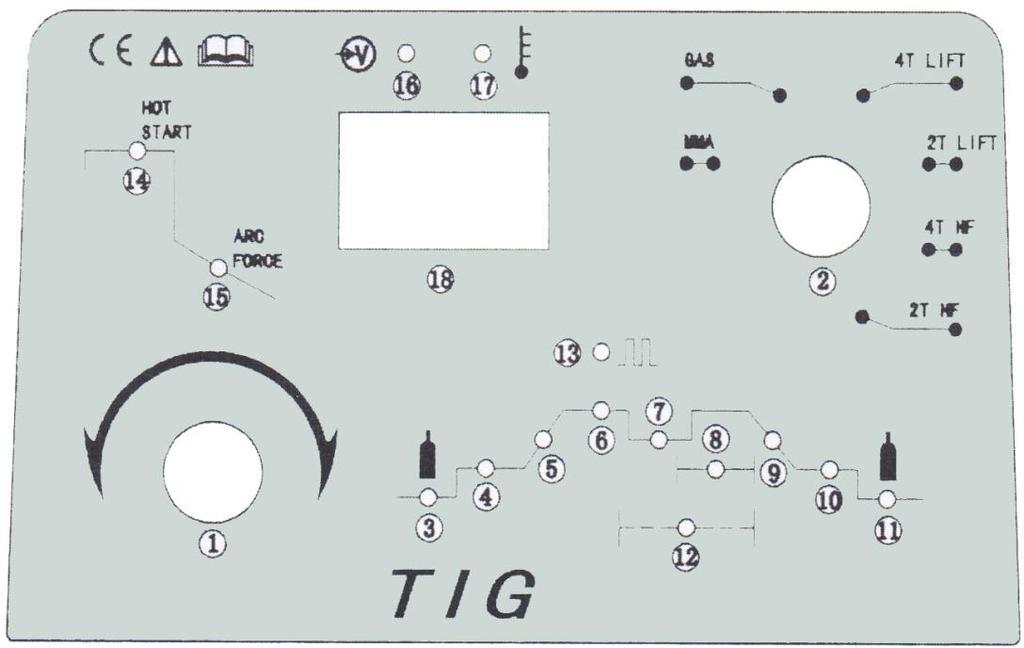

6 VEZÉRLŐPANEL A SMART TIG 160 és SMART TIG 200 hegesztőgépet a hegesztéstechnika területén elért legújabb fejlesztéseket felhasználva alkották meg. AWI DC és MMA módszerrel képes professzionális minőségű varrat létrehozására kihívásokat jelentő körülmények között is. A digitális panel lehetővé teszi minden paraméter pontos szabályozását. 1. Többfunkciós választógomb 2. Üzemmód kiválasztása MMA: bevonatos elektródás hegesztés TIG (AWI) hegesztés (Argon védőgázzal és Wolfram-elektródával) 2T (takt) LIFT üzemmód 4T (takt) LIFT üzemmód 2T (takt) HF üzemmód 4T (takt) HF üzemmód 2T (takt): ha a 2T-re van állítva, akkor a pisztoly kapcsolóját végig nyomva kell tartani, különben az ív megszakad. A 4T (takt): funkció kényelmesebbé teszi a hosszabb hegesztést, ezzel nem kell végig nyomva tartani a kapcsolót, csak a hegesztés elején és végén. Az induló és végáram arra az időre vonatkozik, amíg a hegesztés elején és végén nyomva tartja a kapcsolót. 1. Gáz előfolyási idő 2. Induló áram 3. Áramerősség felfutási idő: 0 5 sec között szabályozható. Ennyi idő alatt jut el fokozatosan az alapáramról a (induló áram) főáramra a gép. 4. Főáram / Csúcsáram erőssége 5. Völgyáram erőssége 6. Impulzus frekvencia: 0,5-100 Hz Beállíthatja az 1 másodperc alatti impulzusok számát. Ezt nevezzük frekvenciának. Impulzusos hegesztés

7 A hegesztés áramerőssége ciklikusan váltakozik a magasabb csúcsáram és az alacsonyabb völgyáram között. Az impulzusos hegesztés alkalmassá teszi a gépet vékonyabb lemezek hegesztésére is. Az alacsony völgyáramnak köszönhetően nem ég át a munkaanyag, a magasabb csúcsáram pedig biztosítja a mély beégést és a varrat erősségét. A görbén léptetve pontosan szabályozható a csúcsáram és a völgyáram erőssége, az impulzus frekvenciája és a kitöltési tényező. 7. Áramerősség lefutási idő: 0 5 sec között szabályozható. Ennyi idő alatt jut el fokozatosan az főáramról a (induló áram) végáramra a gép. 8. Végáram erőssége 9. Gáz utánfolyási idő 10. Impulzus kitöltési tényező: 5 100% Kitöltési tényező: Ha az impulzus idejét 100%-nak vesszük, akkor megmutatja, hogy ennek hány % -ában legyen csúcsáram, hányban völgyáram. 11. Impulzus üzemmódot jelző led 12. HOT START (meleg indítás): az ívgyújtást segítő funkció Az ívgyújtás utáni másodpercekben 13 Impulzus üzemmódot jelző led 14 HOT START (meleg indítás): az ívgyújtást segítő funkció Az ívgyújtás utáni másodpercekben 15. ARC FORCE (ívkeménység): A hegesztőív stabilitását biztosítja. Ha az ív lerövidül, a gép áramot ad. Ha nő az ív hossza, akkor automatikusan elvonja az áramot, így a hegesztőnek van ideje korrigálni. 16. Power: Bekapcsolást jelző led - a gép áram alatt van. 17. Túlmelegedés / Hibajelző led & Bekapcsolást jelző led Warning: Túlmelegedést vagy hibát jelző led Túlmelegedés esetén: a gép automatikusan leáll. Szüneteltesse a munkát. Ne áramtalanítsa a gépet, mert a ventilátor dolgozik és hűti a gépet. Amikor a led kialszik, folytathatja a munkát. 18. Digitális kijelző A potméter segítségével szabályozott értéket mutatja. Az alább tárgyalt görbén léptetve mindig az az érték szabályozható, amelynek a ledje világít. MŰKÖDTETÉS I MMA üzemmód (bevont elektródás ívhegesztés) 1) Válassza ki az MMA üzemmódot. 2) Állítsa be a kívánt áramerősséget 3) A HOT START-ra léptetve állítsa a be az ívgyújtást segítő magasabb áramerősség értékét 4) Az ARC FORCE-szal szabályozhatja az ív stabilitását. Válassza ki az elektróda anyagának leginkább megfelelő ívkeménységet.

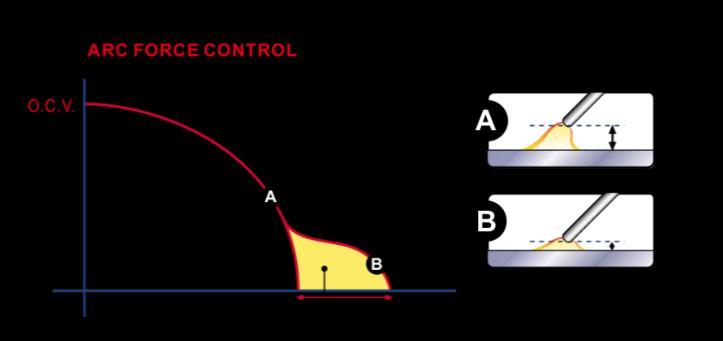

8 Ívkeménység funkció és az automata letapadás gátló funkció Segít a hegesztés alatt megőrizni az ív karakterisztikáját. Az elektróda és a munkaanyag közötti távolság változására automatikusan reagál a gép, növelve vagy csökkentve az áramerősséget. Ezzel elkerülhető az elektróda túlzott megolvadása és letapadása. II TIG (AWI) folyamatos üzemmód 1) Válassza ki a TIG üzemmódot. 2) Válassza ki a 2T vagy a 4T üzemmódot. 3) Állítsa be a görbén léptetve a kívánt értékeket: Gáz előfolyás Indulóáram Felfutási idő Kitöltési tényező Csúcsáram Frekvencia Völgyáram Lefutási idő Végáram Gáz után-folyás csak pulse üzemmódban szabályozható csak pulse üzemmódban szabályozható csak pulse üzemmódban szabályozható csak pulse üzemmódban szabályozható HIBAELHÁRÍTÁS Meghibásodás Lehetséges okok Hiba elhárítása A gép áram alatt van és működik a ventilátor, de a panel ledjei nem. A gép áram alatt van és a panel ledjei világítanak, de a ventilátor nem megy. A gép áram alatt van, de sem a panel ledjei, sem a ventilátor nem működik. Működik a ventilátor és égnek a panel ledjei, mégsem hegeszt a gép. MMA-ban nem fog ívet. Hibás a nyák (PCB). Hibás a ventilátor. Nincs bekötve az egyik fázis vagy nem megfelelő a hálózati fesztültség. Test- és munkakábel csatlakoztatása nem megfelelő. Földkábel csatlakozása nem megfelelő. Belső meghibásodás a gépben. Test- és munkakábel csatlakoztatása nem megfelelő. Forduljon a szervizhez. Cserélje ki, vagy forduljon a szervizhez. Ellenőrizze a hálózati biztosítékot és a primer kábelek csatlakozását. Csatlakoztassa újra a kábeleket vagy cserélje ki szükség esetén. Forduljon a szervizhez Csatlakoztassa újra a kábeleket vagy cserélje ki szükség esetén

9 MMA-ban az ív instabil. A hegesztőáram nem állítható Túlmelegedést jelző led kigyúlt (automatikusan leáll a gép). Hibajelző led kigyúlt. A munkaanyag felületét festék, rozsda vagy szennyeződés borítja. Az ívkeménység alacsony. Hibás a nyák (PCB). A gép túlmelegedett. A hálózati feszültség nem megfelelő, kisebb vagy nagyobb, mint 230V±15%. Tisztítsa meg a felületet (köszörülés). Állítsa magasabbra. Forduljon a szervizhez Ne áramtalanítsa a gépet, hogy a ventilátor lehűthesse. Amikor a led kialszik, folytathatja a munkát. Csatlakoztassa megfelelő hálózati biztosítékhoz a gépet. JÓTÁLLÁS ÉS GARANCIA 1. A jótállás időtartama 1 év. A forgalmazó köteles a vevőnek a vásárlással egy időben a jótállási jegyet átadni. A vásárló jótállási igényét csak a jótállási jegy birtokában érvényesítheti, ezért kérjük, gondosan őrizze meg azt. Elveszett jótállási jegyet nem pótolunk. 2. Szervizünk garanciális javítási munkát kizárólag csak az érvényes jótállási jegy alapján végez. A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése a jótállási jegyérvénytelenségét vonja maga után. 3. A jótállási jegyen a forgalmazó köteles feltüntetni: a termék megnevezését a termék gyártási számát (amennyiben van) a forgalmazó cég nevét és címét a vásárlás időpontját A vásárló jótálláson alapuló jogai: 1. A vásárló igényelheti a készülék díjmentes javítását a jótállás ideje alatt. 2. A vásárló kérheti a készülék cseréjét, ha annak meghibásodását a vásárlástól számított 3 munkanapon belül jelzi. 3. A vásárló kérheti kölcsönkészülék biztosítását, amennyiben a szerviz nem tudja elvégezni a javítást a visszaadástól számított 30 nap alatt. 4. Amennyiben a szerviz nem tudja megjavítani a készüléket, a forgalmazó kicseréli a gépet. Ha nincs lehetőség a cserére, a forgalmazó más hasonló értékű és funkciójú készüléket bocsát a vásárló rendelkezésére, vagy visszafizeti a vételárat. 5. A jótállási határidő a készüléknek a vevő részére történő átadás napjával kezdődik. A jótállás időtartama meghosszabbodik a hiba közlésének napjától kezdve azzal az idővel, amely alatt a vásárló nem használhatta rendeltetésszerűen a készüléket a meghibásodás miatt. 6. A jótállás kopó alkatrészekre nem vonatkozik.

10 Jótállási felelősség kizárása A forgalmazót nem terheli semmilyen jótállási kötelezettség, amennyiben a hibát: szakszerűtlen üzembe helyezés nem rendeltetésszerű vagy durva használat, a kezelési útmutatóban foglaltak figyelmen kívül hagyása helytelen tárolás, helytelen kezelés, rongálás, elemi kár, természeti csapás okozta. A garancia nem vonatkozik olyan károkra, amely a vásárlónak a használati utasításban foglalt karbantartással (pl. a készülék külső és belső tisztítása) és használattal kapcsolatos kötelességeinek elmulasztásából fakad, akkor sem, ha ezt a vásárló tapasztalatlansága vagy korlátozott cselekvőképessége okozta. A jótállási idő alatt a készüléken és tartozékain végzett bármilyen módosítás vagy változtatás a garancia elvesztését vonja maga után. Mielőtt garanciális javításra kerülne sor, a szerviz ellenőrzi a gép adatait. Amennyiben nincsenek meg a szükséges feltételek (garancia idő túllépése, fentebb említett nem megfelelő használat), az összes javítási költség a vásárlót terheli. Meghibásodás jegyzőkönyvbe vétele A meghibásodásról szóló jegyzőkönyvként a munkalap szolgál, melyen a forgalmazó feltünteti: a jótállási igény bejelentésének időpontját a kijavításra átvétel időpontját a hiba okát a javítás módját a termék fogyasztó részére való visszaadásának időpontját. A hiba jellegével kapcsolatos vitás eset 1. Amennyiben a vásárló hibásnak véli a készüléket, ám a szerviz bebizonyítja, hogy az rendeltetésszerűen működik, a vásárló köteles megtéríteni a szállási és a vizsgálati díjat. 2. Ha a hiba jellege (pl. a termék kijavíthatósága, a javítás módja, az értékcsökkenés mértéke, stb...) tekintetében vita merül fel, a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békéltető testület eljárását is kezdeményezheti. A vásárlók valamint a forgalmazók jogait és kötelezettségeit a 151/2003. (IX. 22.) számú kormányrendelet tartalmazza.

11 ALFAWELD KFT Bp., Vaspálya u / hegesztogep@gmail.com JÓTÁLLÁSI JEGY A(z) gyártási számú Alfaweld SMART TIG inverteres AWI hegesztőgépre a vásárlástól számított..... hónapig kötelező jótállást vállalunk a jogszabály szerint. ELADÓ SZERV TÖLTI KI! Vásárlás napja: év hó nap Eladó bélyegzője és aláírása Jótállási szelvények a kötelező jótállási időre Hiba bejelentésének időpontja: Hiba megszüntetéséről szóló értesítés időpontja: Jótállás meghosszabbítva nappal (a javítás időtartama) Megállapított hiba: Munkalapszám: Kelt: év hó nap Eladó bélyegzője és aláírása Hiba bejelentésének időpontja: Hiba megszüntetéséről szóló értesítés időpontja: Jótállás meghosszabbítva nappal (a javítás időtartama) Megállapított hiba: Munkalapszám: Kelt: év hó nap Eladó bélyegzője és aláírása Elveszett jótállási jegyet nem áll módunkban pótolni. A jótállási jegy kizárólag a számlával együtt érvényes.

12 Professional in welding MEGFELELŐSÉGI NYILATKOZAT MINŐSÉGI TANUSÍTVÁNY Az ALFAWELD Kft. által forgalmazott termék CE minősített. A SMART TIG 160 és SMART TIG 200 inverteres AWI hegesztőgépek teljes mértékben megfelelnek a vonatkozó Európai és Magyar Szabványoknak, többek között az alábbiaknak: EN ISO EN50199 és EN A kat. EN MSZ EN60974/ /95/CE 2004/108/EK 2006/95/EK 2006/42/EK Termelő gépek és berendezések biztonsága EMC elektromágneses összeférhetőség és zavarmentesség Ívhegesztő áramforrások Ívhegesztő áramforások Vegyi anyagok szabályozása EMC Kisfeszültségű berendezések Gépberendezések A gyártónál a teljes CE dokumentáció rendelkezésre áll Krajla Attila ügyvezető igazgató ALFAWELD Kft Bp., Vaspálya u / hegesztogep@gmail.com
