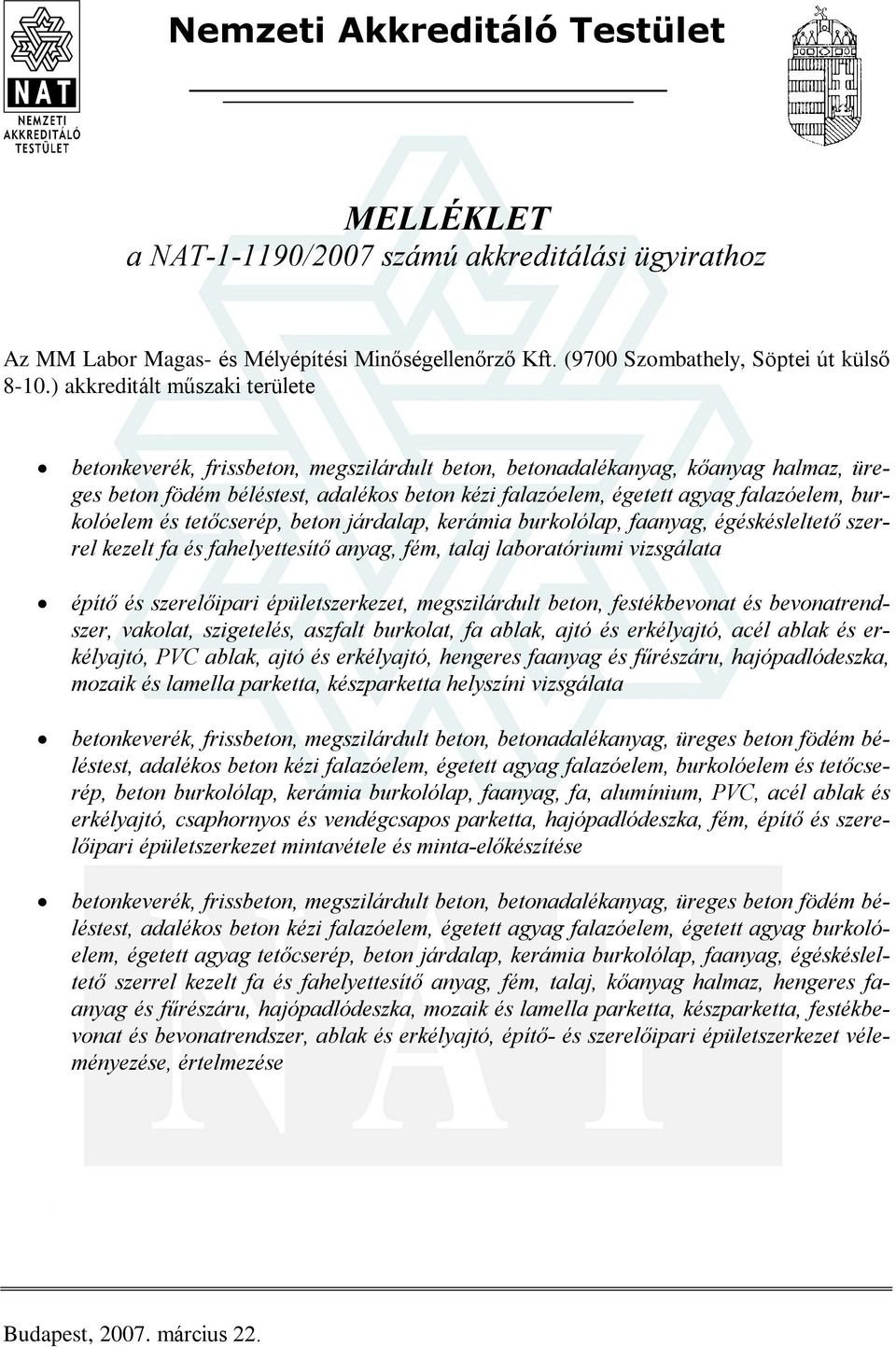

1 Nemzeti Akkreditáló Testület MELLÉKLET a NAT /2007 számú akkreditálási ügyirathoz Az MM Labor Magas- és Mélyépítési Minõségellenõrzõ Kft. (9700 Szombathely, Söptei út külsõ 8-10.) akkreditált mûszaki területe betonkeverék, frissbeton, megszilárdult beton, betonadalékanyag, kõanyag halmaz, üreges beton födém béléstest, adalékos beton kézi falazóelem, égetett agyag falazóelem, burkolóelem és tetõcserép, beton járdalap, kerámia burkolólap, faanyag, égéskésleltetõ szerrel kezelt fa és fahelyettesítõ anyag, fém, talaj laboratóriumi vizsgálata építõ és szerelõipari épületszerkezet, megszilárdult beton, festékbevonat és bevonatrendszer, vakolat, szigetelés, aszfalt burkolat, fa ablak, ajtó és erkélyajtó, acél ablak és erkélyajtó, PVC ablak, ajtó és erkélyajtó, hengeres faanyag és fûrészáru, hajópadlódeszka, mozaik és lamella parketta, készparketta helyszíni vizsgálata betonkeverék, frissbeton, megszilárdult beton, betonadalékanyag, üreges beton födém béléstest, adalékos beton kézi falazóelem, égetett agyag falazóelem, burkolóelem és tetõcserép, beton burkolólap, kerámia burkolólap, faanyag, fa, alumínium, PVC, acél ablak és erkélyajtó, csaphornyos és vendégcsapos parketta, hajópadlódeszka, fém, építõ és szerelõipari épületszerkezet mintavétele és minta-elõkészítése betonkeverék, frissbeton, megszilárdult beton, betonadalékanyag, üreges beton födém béléstest, adalékos beton kézi falazóelem, égetett agyag falazóelem, égetett agyag burkolóelem, égetett agyag tetõcserép, beton járdalap, kerámia burkolólap, faanyag, égéskésleltetõ szerrel kezelt fa és fahelyettesítõ anyag, fém, talaj, kõanyag halmaz, hengeres faanyag és fûrészáru, hajópadlódeszka, mozaik és lamella parketta, készparketta, festékbevonat és bevonatrendszer, ablak és erkélyajtó, építõ- és szerelõipari épületszerkezet véleményezése, értelmezése

2 2/15 NAT / a következõ laboratóriumi vizsgálati eljárások szerint: A vizsgált termék/anyag mérési tartomány* Betonkeverék és friss beton Megszilárdult beton Konzisztencia meghatározása - roskadás vizsgálattal mm Konzisztencia meghatározása - terülés meghatározása ejtõasztalon mm A betömörített friss beton testsûrûségének meghatározása: hossz-, és tömegméréssel: mm; ill kg /csak vibrálással tömöríthetõ betonok esetén/ Testsûrûség hossz-, és tömegméréssel mm, ill kg Víztartalom szárítással, tömegméréssel: o C, ill kg Vízfelvétel fokozatos víztelítéssel Vízzáróság: vízzáróság vizsgáló berendezéssel vz2 vz8 vízbehatolás 0-60 mm Fagyállóság fagyasztószekrényben + 20 és 25 o C között: tömegméréssel 0-60 kg, töréssel: erõmérés: kn fagyállósági fokozat f25 f50 Nyomószilárdság meghatározás töréssel erõmérés: kn; kn He - MSZ : 1986/2.fejezet; He - MSZ : 1986/6.fejezet; MSZ EN :2000 MSZ EN :2000 MSZ EN : 2006 MSZ : 1972/1.fejezet MSZ : 1972/2.4 fejezet MSZ : 1972/3. fejezet MSZ EN : 2001 MSZ : 1972/4. fejezet MSZ EN : 2002 MSZ : 1987/ 5.1 fejezet Betonadalékanyag Szemmegoszlás meghatározása szitavizsgálattal: 0, mm MSZ EN 933-1: 1998 Szennyezõdés, agyag és iszap szemrevételezés, térfogatos ülepítéssel: d max < 4 mm, 0 25 V% Szemalak meghatározása. Szemalaktényezõ hosszméréssel: 4 mm < D < 63 mm Halmazsûrûség tömegméréssel: 0-20 kg MSZ : 1984/ 9. fejezet MSZ EN 933-4: 2000 MSZ : fejezet

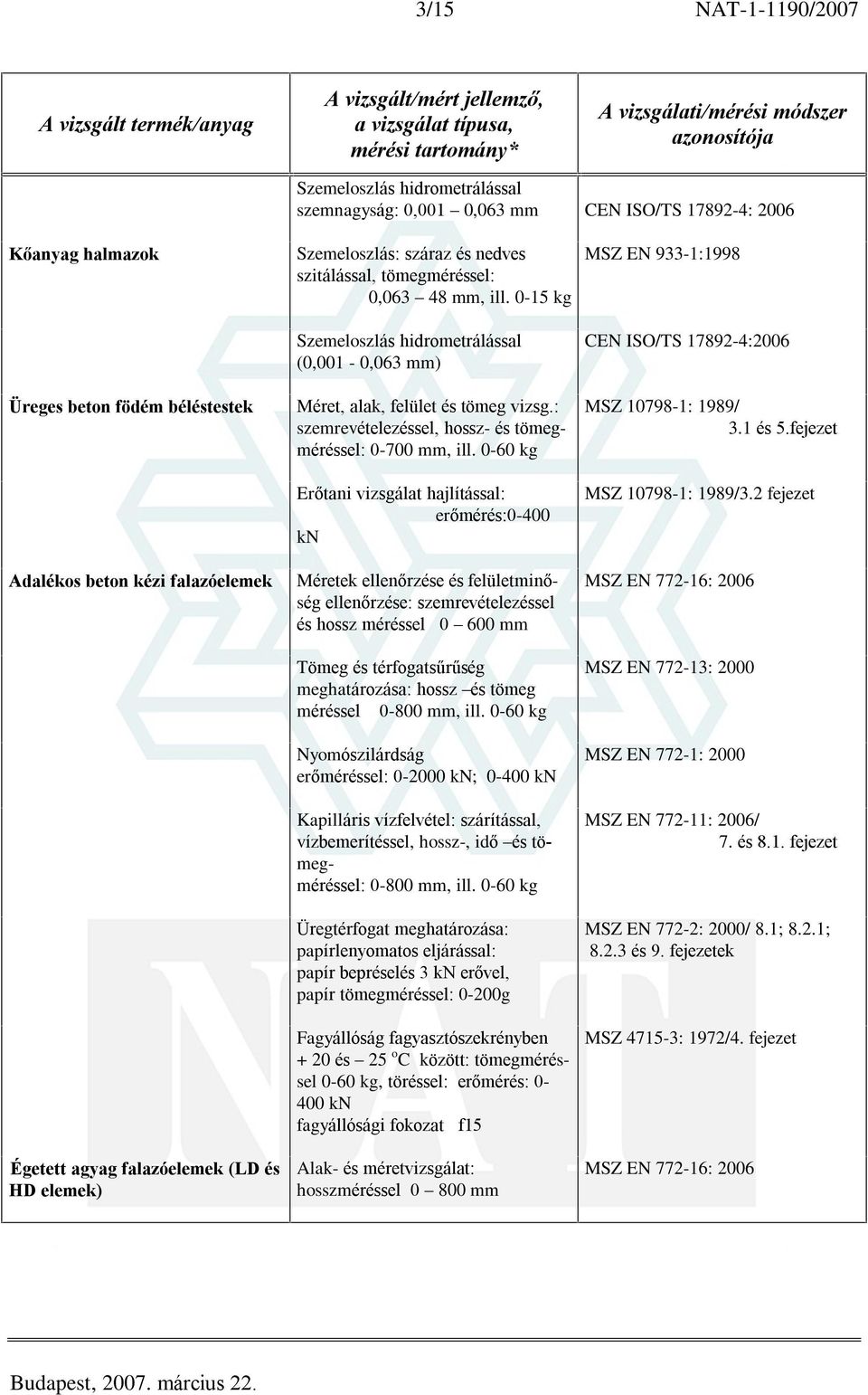

3 3/15 NAT /2007 A vizsgált termék/anyag mérési tartomány* Szemeloszlás hidrometrálással szemnagyság: 0,001 0,063 mm CEN ISO/TS : 2006 Kõanyag halmazok Üreges beton födém béléstestek Adalékos beton kézi falazóelemek Égetett agyag falazóelemek (LD és HD elemek) Szemeloszlás: száraz és nedves szitálással, tömegméréssel: 0, mm, ill kg Szemeloszlás hidrometrálással (0,001-0,063 mm) Méret, alak, felület és tömeg vizsg.: szemrevételezéssel, hossz- és tömegméréssel: mm, ill kg Erõtani vizsgálat hajlítással: erõmérés:0-400 kn Méretek ellenõrzése és felületminõség ellenõrzése: szemrevételezéssel és hossz méréssel mm Tömeg és térfogatsûrûség meghatározása: hossz és tömeg méréssel mm, ill kg Nyomószilárdság erõméréssel: kn; kn Kapilláris vízfelvétel: szárítással, vízbemerítéssel, hossz-, idõ és tömegméréssel: mm, ill kg Üregtérfogat meghatározása: papírlenyomatos eljárással: papír bepréselés 3 kn erõvel, papír tömegméréssel: 0-200g Fagyállóság fagyasztószekrényben + 20 és 25 o C között: tömegméréssel 0-60 kg, töréssel: erõmérés: kn fagyállósági fokozat f15 Alak- és méretvizsgálat: hosszméréssel mm MSZ EN 933-1:1998 CEN ISO/TS :2006 MSZ : 1989/ 3.1 és 5.fejezet MSZ : 1989/3.2 fejezet MSZ EN : 2006 MSZ EN : 2000 MSZ EN 772-1: 2000 MSZ EN : 2006/ 7. és 8.1. fejezet MSZ EN 772-2: 2000/ 8.1; 8.2.1; és 9. fejezetek MSZ : 1972/4. fejezet MSZ EN : 2006

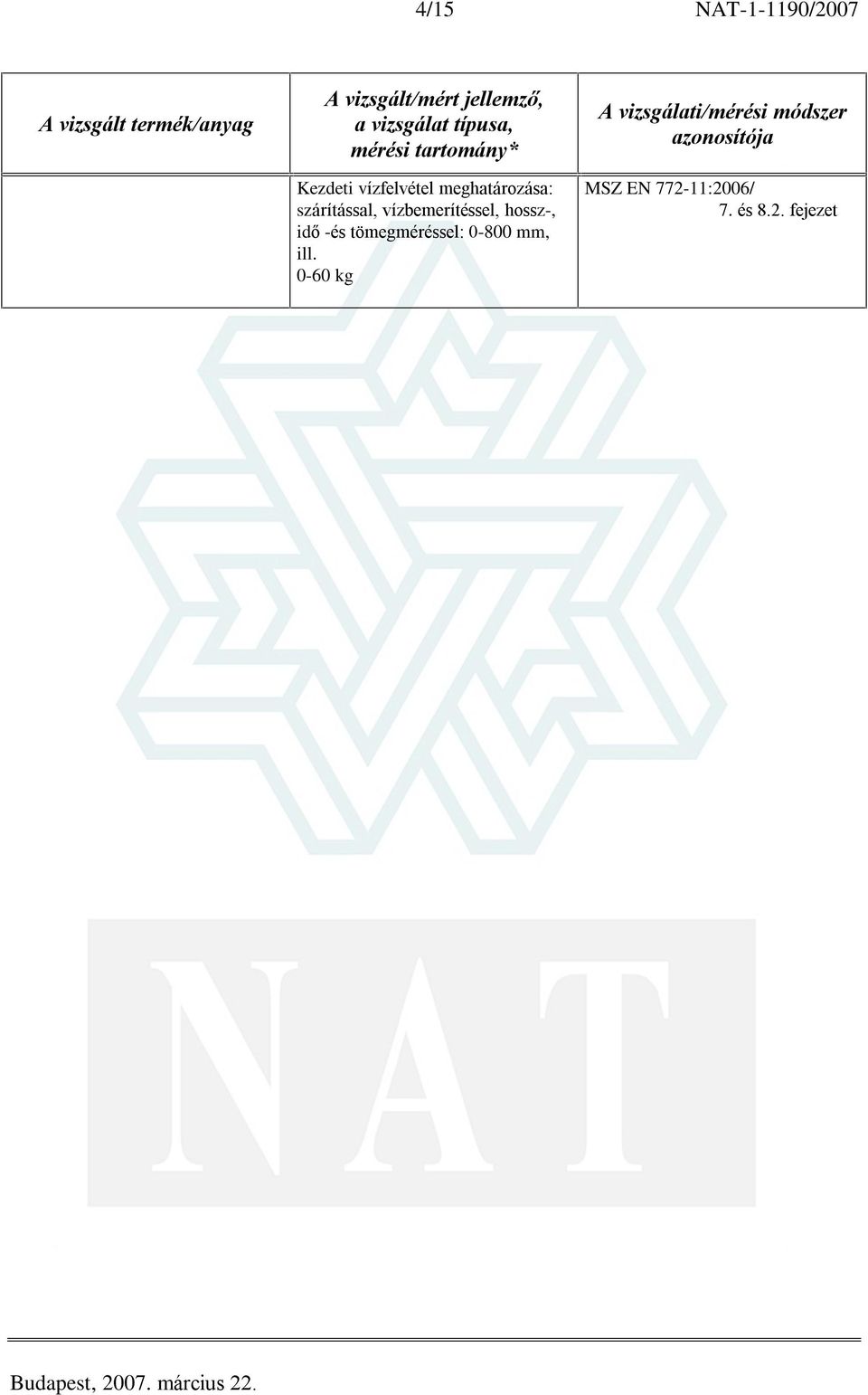

4 4/15 NAT /2007 A vizsgált termék/anyag mérési tartomány* Kezdeti vízfelvétel meghatározása: szárítással, vízbemerítéssel, hossz-, idõ -és tömegméréssel: mm, ill kg MSZ EN :2006/ 7. és 8.2. fejezet

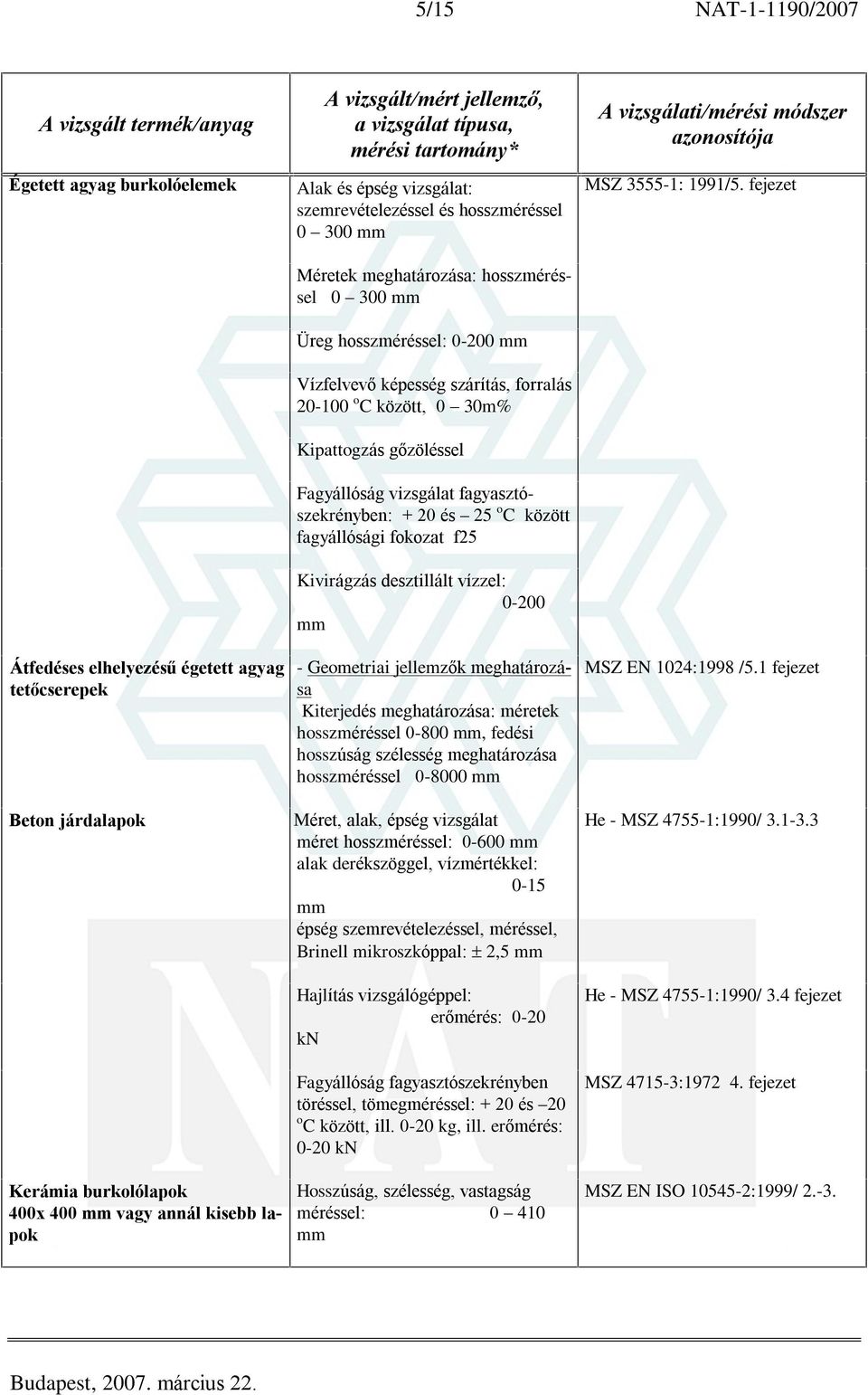

5 5/15 NAT /2007 A vizsgált termék/anyag Égetett agyag burkolóelemek Átfedéses elhelyezésû égetett agyag tetõcserepek Beton járdalapok Kerámia burkolólapok 400x 400 mm vagy annál kisebb lapok mérési tartomány* Alak és épség vizsgálat: szemrevételezéssel és hosszméréssel mm Méretek meghatározása: hosszméréssel mm Üreg hosszméréssel: mm Vízfelvevõ képesség szárítás, forralás o C között, 0 30m% Kipattogzás gõzöléssel Fagyállóság vizsgálat fagyasztószekrényben: + 20 és 25 o C között fagyállósági fokozat f25 Kivirágzás desztillált vízzel: mm - Geometriai jellemzõk meghatározása Kiterjedés meghatározása: méretek hosszméréssel mm, fedési hosszúság szélesség meghatározása hosszméréssel mm Méret, alak, épség vizsgálat méret hosszméréssel: mm alak derékszöggel, vízmértékkel: 0-15 mm épség szemrevételezéssel, méréssel, Brinell mikroszkóppal: 2,5 mm Hajlítás vizsgálógéppel: erõmérés: 0-20 kn Fagyállóság fagyasztószekrényben töréssel, tömegméréssel: + 20 és 20 o C között, ill kg, ill. erõmérés: 0-20 kn Hosszúság, szélesség, vastagság méréssel: mm MSZ : 1991/5. fejezet MSZ EN 1024:1998 /5.1 fejezet He - MSZ :1990/ He - MSZ :1990/ 3.4 fejezet MSZ : fejezet MSZ EN ISO :1999/ 2.-3.

6 6/15 NAT /2007 A vizsgált termék/anyag mérési tartomány* Oldalak egyenessége, méréssel: mm MSZ EN ISO :1999/ 4. Derékszögûség méréssel: MSZ EN ISO :1999/ 5. mm Síklapúság mérése mm MSZ EN ISO :1999/ 6.fej Kerámia burkolólapok 400x 400 mm vagy annál kisebb lapok Faanyag Égéskésleltetõ szerrel kezelt fa-és fahelyettesítõ anyagok Fémek Talaj Felületminõség vizsg.: szemrevételezéssel nedvességtartalom meghatározása: szárítással 0 50 m% égéskésleltetés vizsgálata Linder módszerrel szakítószilárdság; folyáshatár; szakadási nyúlás:erõméréssel: kn; Geotechnikai vizsgálatok: szemeloszlás szitálással: 0, mm konzisztencia határok, casagrande vizsgálattal (0-30 % I p > 30 %) tömöríthetõség, proctor vizsgálattal (d max 40 mm, I om < 10 %, 1,40 2,75 g/cm 3 ) MSZ EN ISO :1999/ 7.fej MSZ :1988/ 5. és 6. fej. MSZ :1983/ 3.fejezet MSZ EN :2001 MSZ :1979 MSZ :1980 MSZ :1981 *Értelemszerûen lehet: mérési tartomány, alsó méréshatár, megengedett vizsgálati eltérés stb. He = házi elõírás - a következõ helyszíni vizsgálati eljárások szerint: A vizsgált termék/ anyag, a vizsgálati helyszín részletezése mérési tartomány

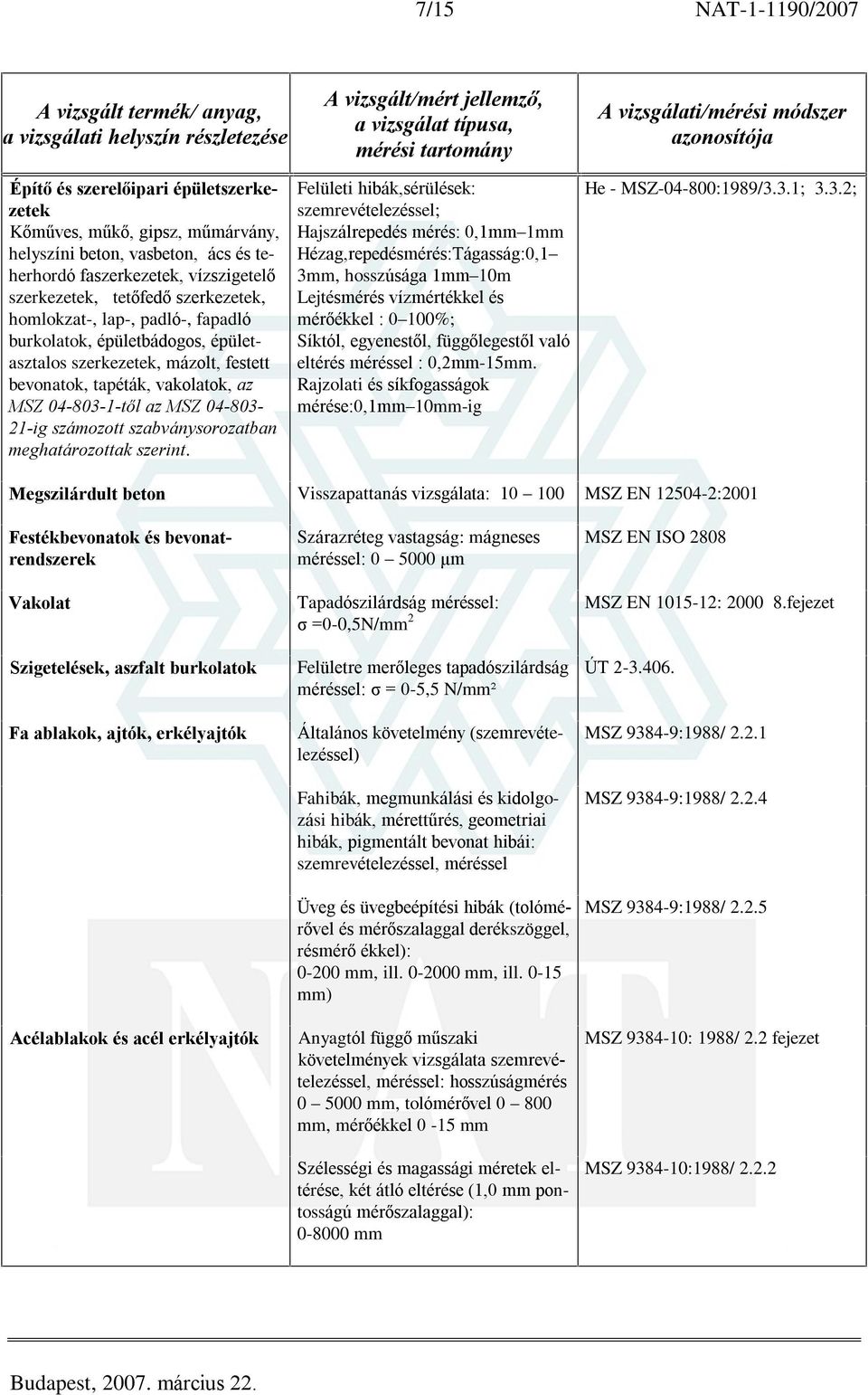

7 7/15 NAT /2007 A vizsgált termék/ anyag, a vizsgálati helyszín részletezése Építõ és szerelõipari épületszerkezetek Kõmûves, mûkõ, gipsz, mûmárvány, helyszíni beton, vasbeton, ács és teherhordó faszerkezetek, vízszigetelõ szerkezetek, tetõfedõ szerkezetek, homlokzat-, lap-, padló-, fapadló burkolatok, épületbádogos, épületasztalos szerkezetek, mázolt, festett bevonatok, tapéták, vakolatok, az MSZ tõl az MSZ ig számozott szabványsorozatban meghatározottak szerint. mérési tartomány Felületi hibák,sérülések: szemrevételezéssel; Hajszálrepedés mérés: 0,1mm 1mm Hézag,repedésmérés:Tágasság:0,1 3mm, hosszúsága 1mm 10m Lejtésmérés vízmértékkel és mérõékkel : 0 100%; Síktól, egyenestõl, függõlegestõl való eltérés méréssel : 0,2mm-15mm. Rajzolati és síkfogasságok mérése:0,1mm 10mm-ig He - MSZ :1989/3.3.1; 3.3.2; Megszilárdult beton Visszapattanás vizsgálata: MSZ EN :2001 Festékbevonatok és bevonatrendszerek Vakolat Szigetelések, aszfalt burkolatok Fa ablakok, ajtók, erkélyajtók Acélablakok és acél erkélyajtók Szárazréteg vastagság: mágneses méréssel: µm Tapadószilárdság méréssel: ó =0-0,5N/mm 2 Felületre merõleges tapadószilárdság méréssel: ó = 0-5,5 N/mm² Általános követelmény (szemrevételezéssel) Fahibák, megmunkálási és kidolgozási hibák, mérettûrés, geometriai hibák, pigmentált bevonat hibái: szemrevételezéssel, méréssel Üveg és üvegbeépítési hibák (tolómérõvel és mérõszalaggal derékszöggel, résmérõ ékkel): mm, ill mm, ill mm) Anyagtól függõ mûszaki követelmények vizsgálata szemrevételezéssel, méréssel: hosszúságmérés mm, tolómérõvel mm, mérõékkel 0-15 mm Szélességi és magassági méretek eltérése, két átló eltérése (1,0 mm pontosságú mérõszalaggal): mm MSZ EN ISO 2808 MSZ EN : fejezet ÚT MSZ :1988/ MSZ :1988/ MSZ :1988/ MSZ : 1988/ 2.2 fejezet MSZ :1988/ 2.2.2

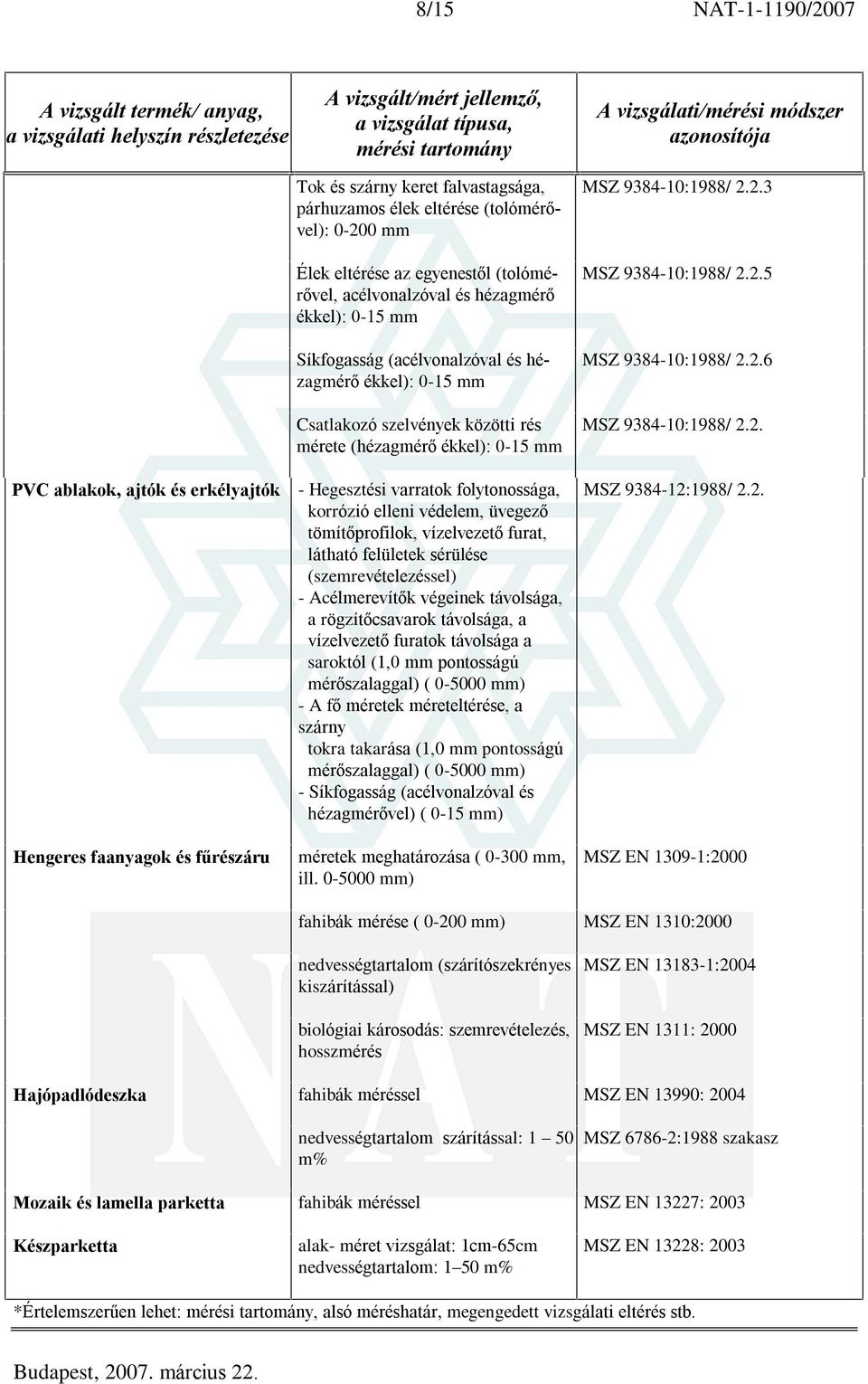

8 8/15 NAT /2007 A vizsgált termék/ anyag, a vizsgálati helyszín részletezése mérési tartomány Tok és szárny keret falvastagsága, párhuzamos élek eltérése (tolómérõvel): mm Élek eltérése az egyenestõl (tolómérõvel, acélvonalzóval és hézagmérõ ékkel): 0-15 mm Síkfogasság (acélvonalzóval és hézagmérõ ékkel): 0-15 mm Csatlakozó szelvények közötti rés mérete (hézagmérõ ékkel): 0-15 mm MSZ :1988/ MSZ :1988/ MSZ :1988/ MSZ :1988/ 2.2. PVC ablakok, ajtók és erkélyajtók - Hegesztési varratok folytonossága, korrózió elleni védelem, üvegezõ tömítõprofilok, vízelvezetõ furat, látható felületek sérülése (szemrevételezéssel) - Acélmerevítõk végeinek távolsága, a rögzítõcsavarok távolsága, a vízelvezetõ furatok távolsága a saroktól (1,0 mm pontosságú mérõszalaggal) ( mm) - A fõ méretek méreteltérése, a szárny tokra takarása (1,0 mm pontosságú mérõszalaggal) ( mm) - Síkfogasság (acélvonalzóval és hézagmérõvel) ( 0-15 mm) MSZ :1988/ 2.2. Hengeres faanyagok és fûrészáru méretek meghatározása ( mm, ill mm) MSZ EN :2000 fahibák mérése ( mm) MSZ EN 1310:2000 nedvességtartalom (szárítószekrényes kiszárítással) biológiai károsodás: szemrevételezés, hosszmérés MSZ EN :2004 MSZ EN 1311: 2000 Hajópadlódeszka fahibák méréssel MSZ EN 13990: 2004 nedvességtartalom szárítással: 1 50 m% MSZ :1988 szakasz Mozaik és lamella parketta fahibák méréssel MSZ EN 13227: 2003 Készparketta alak- méret vizsgálat: 1cm-65cm nedvességtartalom: 1 50 m% MSZ EN 13228: 2003 *Értelemszerûen lehet: mérési tartomány, alsó méréshatár, megengedett vizsgálati eltérés stb.

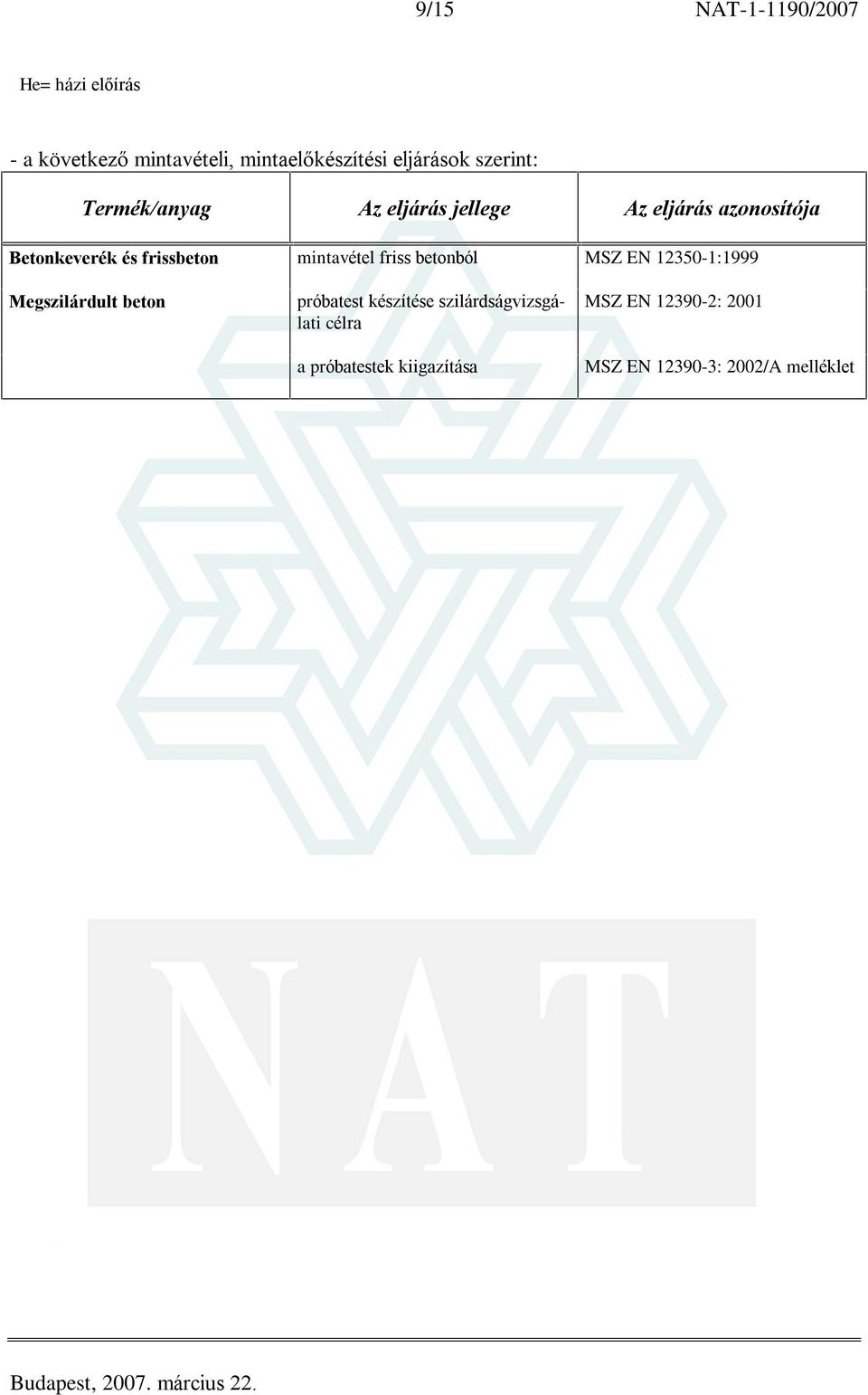

9 9/15 NAT /2007 He= házi elõírás - a következõ mintavételi, mintaelõkészítési eljárások szerint: Termék/anyag Az eljárás jellege Az eljárás Betonkeverék és frissbeton mintavétel friss betonból MSZ EN :1999 Megszilárdult beton próbatest készítése szilárdságvizsgálati célra a próbatestek kiigazítása MSZ EN : 2001 MSZ EN : 2002/A melléklet

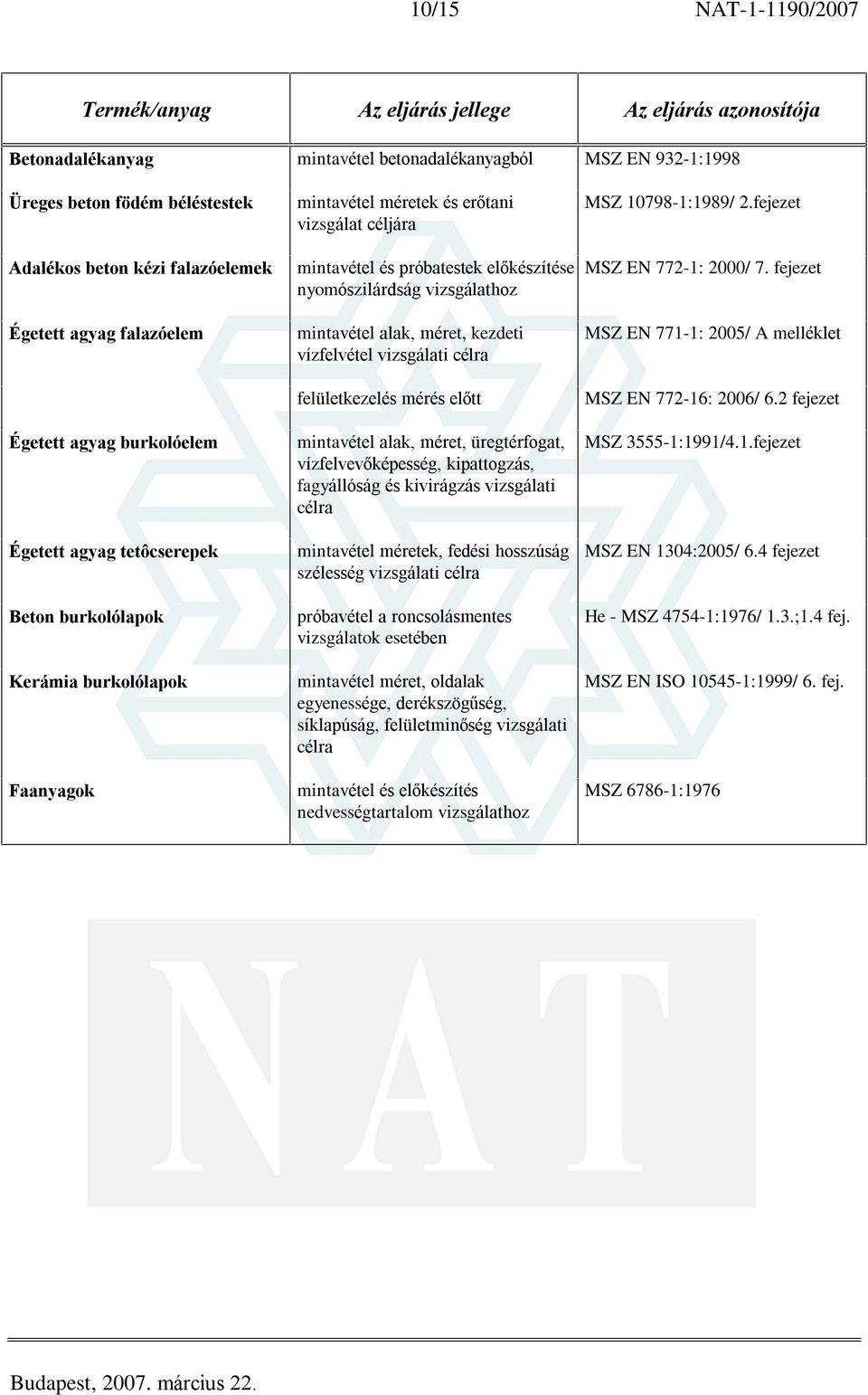

10 10/15 NAT /2007 Termék/anyag Az eljárás jellege Az eljárás Betonadalékanyag mintavétel betonadalékanyagból MSZ EN 932-1:1998 Üreges beton födém béléstestek Adalékos beton kézi falazóelemek Égetett agyag falazóelem Égetett agyag burkolóelem Égetett agyag tetôcserepek Beton burkolólapok Kerámia burkolólapok Faanyagok mintavétel méretek és erõtani vizsgálat céljára mintavétel és próbatestek elõkészítése nyomószilárdság vizsgálathoz mintavétel alak, méret, kezdeti vízfelvétel vizsgálati célra felületkezelés mérés elõtt mintavétel alak, méret, üregtérfogat, vízfelvevõképesség, kipattogzás, fagyállóság és kivirágzás vizsgálati célra mintavétel méretek, fedési hosszúság szélesség vizsgálati célra próbavétel a roncsolásmentes vizsgálatok esetében mintavétel méret, oldalak egyenessége, derékszögûség, síklapúság, felületminõség vizsgálati célra mintavétel és elõkészítés nedvességtartalom vizsgálathoz MSZ :1989/ 2.fejezet MSZ EN 772-1: 2000/ 7. fejezet MSZ EN 771-1: 2005/ A melléklet MSZ EN : 2006/ 6.2 fejezet MSZ :1991/4.1.fejezet MSZ EN 1304:2005/ 6.4 fejezet He - MSZ :1976/ 1.3.;1.4 fej. MSZ EN ISO :1999/ 6. fej. MSZ :1976

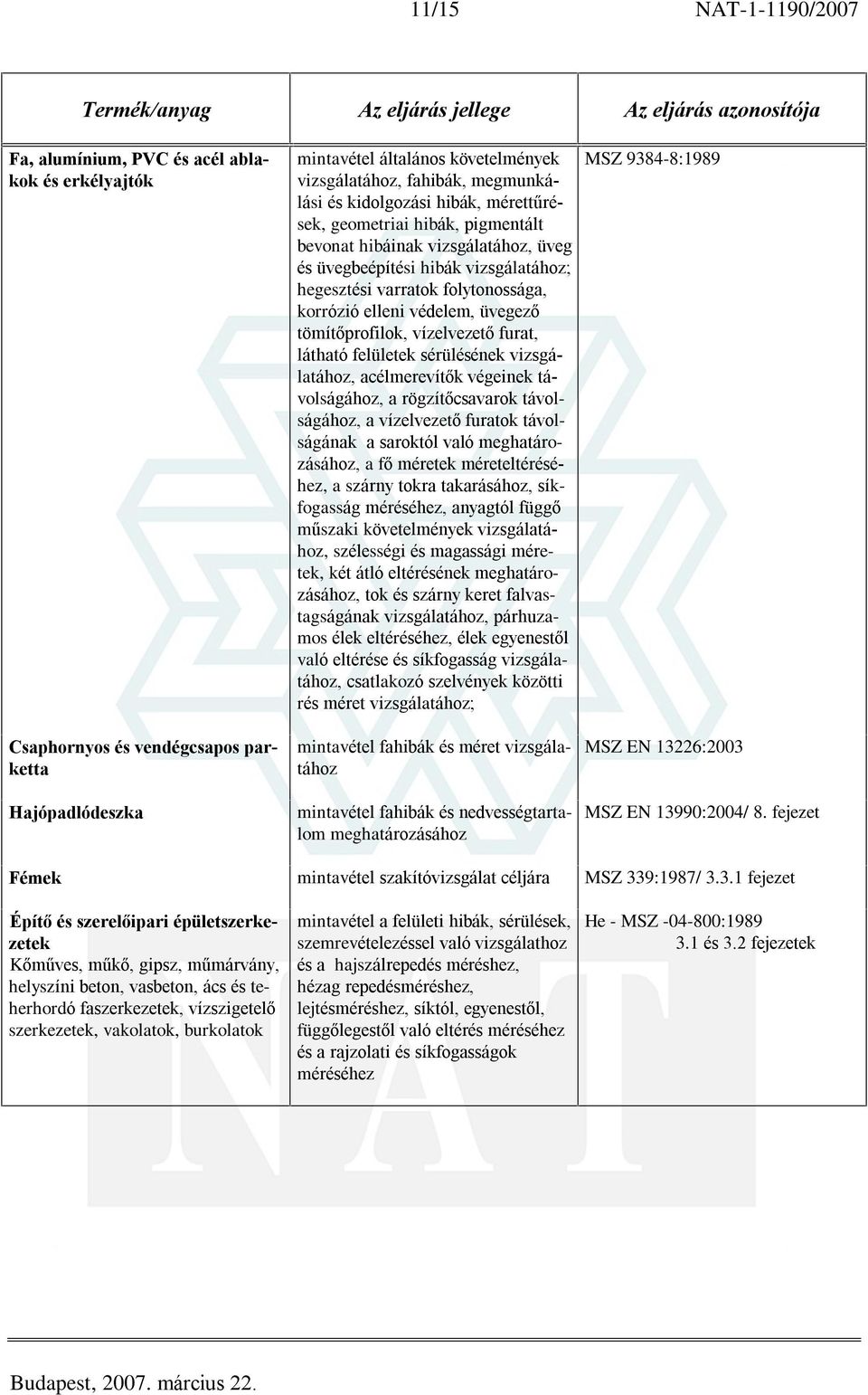

11 11/15 NAT /2007 Termék/anyag Az eljárás jellege Az eljárás Fa, alumínium, PVC és acél ablakok és erkélyajtók Csaphornyos és vendégcsapos parketta Hajópadlódeszka mintavétel általános követelmények vizsgálatához, fahibák, megmunkálási és kidolgozási hibák, mérettûrések, geometriai hibák, pigmentált bevonat hibáinak vizsgálatához, üveg és üvegbeépítési hibák vizsgálatához; hegesztési varratok folytonossága, korrózió elleni védelem, üvegezõ tömítõprofilok, vízelvezetõ furat, látható felületek sérülésének vizsgálatához, acélmerevítõk végeinek távolságához, a rögzítõcsavarok távolságához, a vízelvezetõ furatok távolságának a saroktól való meghatározásához, a fõ méretek méreteltéréséhez, a szárny tokra takarásához, síkfogasság méréséhez, anyagtól függõ mûszaki követelmények vizsgálatához, szélességi és magassági méretek, két átló eltérésének meghatározásához, tok és szárny keret falvastagságának vizsgálatához, párhuzamos élek eltéréséhez, élek egyenestõl való eltérése és síkfogasság vizsgálatához, csatlakozó szelvények közötti rés méret vizsgálatához; mintavétel fahibák és méret vizsgálatához mintavétel fahibák és nedvességtartalom meghatározásához MSZ :1989 MSZ EN 13226:2003 MSZ EN 13990:2004/ 8. fejezet Fémek mintavétel szakítóvizsgálat céljára MSZ 339:1987/ fejezet Építõ és szerelõipari épületszerkezetek Kõmûves, mûkõ, gipsz, mûmárvány, helyszíni beton, vasbeton, ács és teherhordó faszerkezetek, vízszigetelõ szerkezetek, vakolatok, burkolatok mintavétel a felületi hibák, sérülések, szemrevételezéssel való vizsgálathoz és a hajszálrepedés méréshez, hézag repedésméréshez, lejtésméréshez, síktól, egyenestõl, függõlegestõl való eltérés méréséhez és a rajzolati és síkfogasságok méréséhez He - MSZ : és 3.2 fejezetek

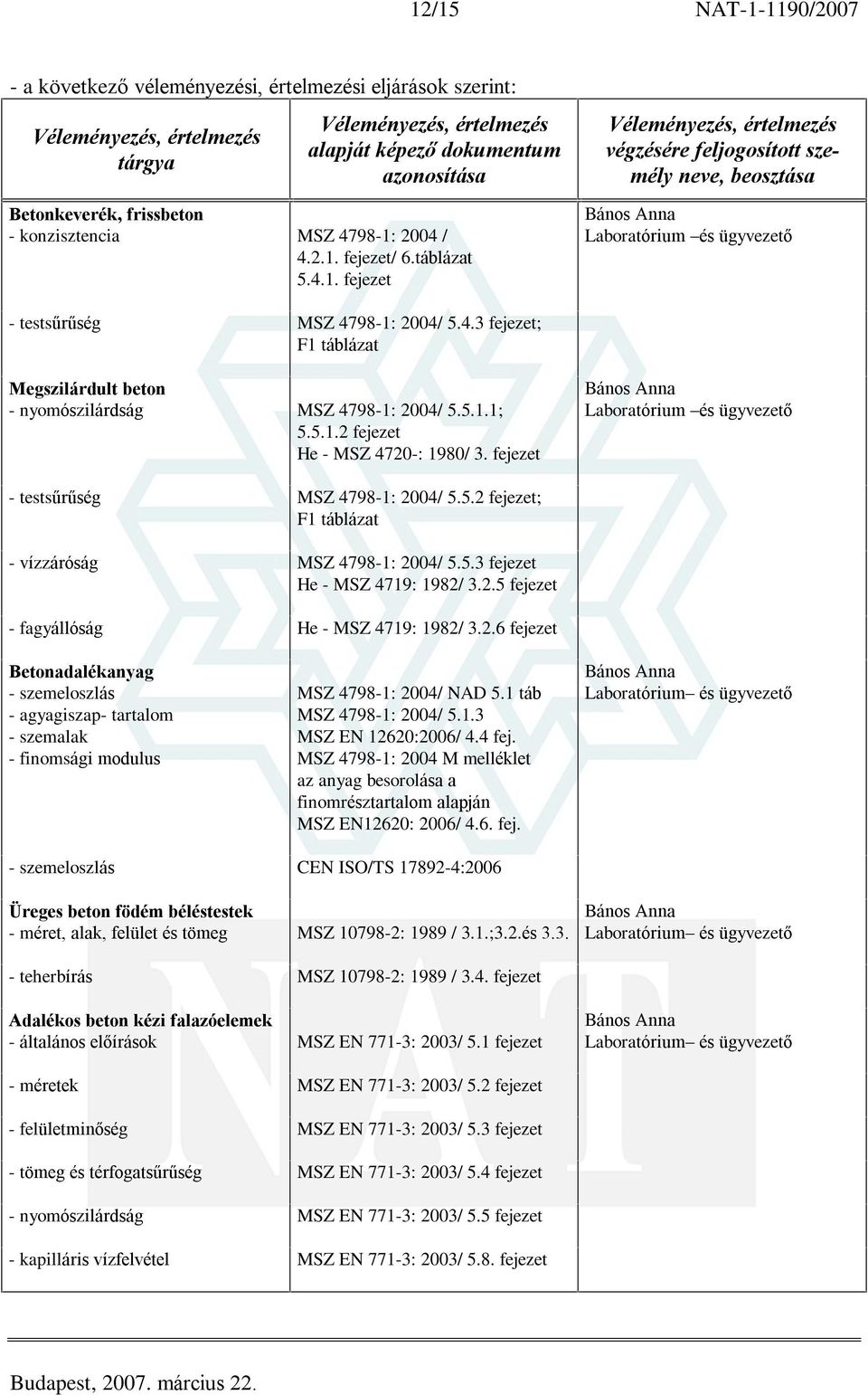

12 12/15 NAT / a következõ véleményezési, értelmezési eljárások szerint: tárgya alapját képezõ dokumentum azonosítása Betonkeverék, frissbeton - konzisztencia MSZ : 2004 / fejezet/ 6.táblázat fejezet végzésére feljogosított személy neve, beosztása - testsûrûség MSZ : 2004/ fejezet; F1 táblázat Megszilárdult beton - nyomószilárdság MSZ : 2004/ ; fejezet He - MSZ 4720-: 1980/ 3. fejezet - testsûrûség MSZ : 2004/ fejezet; F1 táblázat - vízzáróság MSZ : 2004/ fejezet He - MSZ 4719: 1982/ fejezet - fagyállóság He - MSZ 4719: 1982/ fejezet Betonadalékanyag - szemeloszlás - agyagiszap- tartalom - szemalak - finomsági modulus MSZ : 2004/ NAD 5.1 táb MSZ : 2004/ MSZ EN 12620:2006/ 4.4 fej. MSZ : 2004 M melléklet az anyag besorolása a finomrésztartalom alapján MSZ EN12620: 2006/ 4.6. fej. - szemeloszlás CEN ISO/TS :2006 Üreges beton födém béléstestek - méret, alak, felület és tömeg MSZ : 1989 / 3.1.;3.2.és teherbírás MSZ : 1989 / 3.4. fejezet Adalékos beton kézi falazóelemek - általános elõírások MSZ EN 771-3: 2003/ 5.1 fejezet - méretek MSZ EN 771-3: 2003/ 5.2 fejezet - felületminõség MSZ EN 771-3: 2003/ 5.3 fejezet - tömeg és térfogatsûrûség MSZ EN 771-3: 2003/ 5.4 fejezet - nyomószilárdság MSZ EN 771-3: 2003/ 5.5 fejezet - kapilláris vízfelvétel MSZ EN 771-3: 2003/ 5.8. fejezet

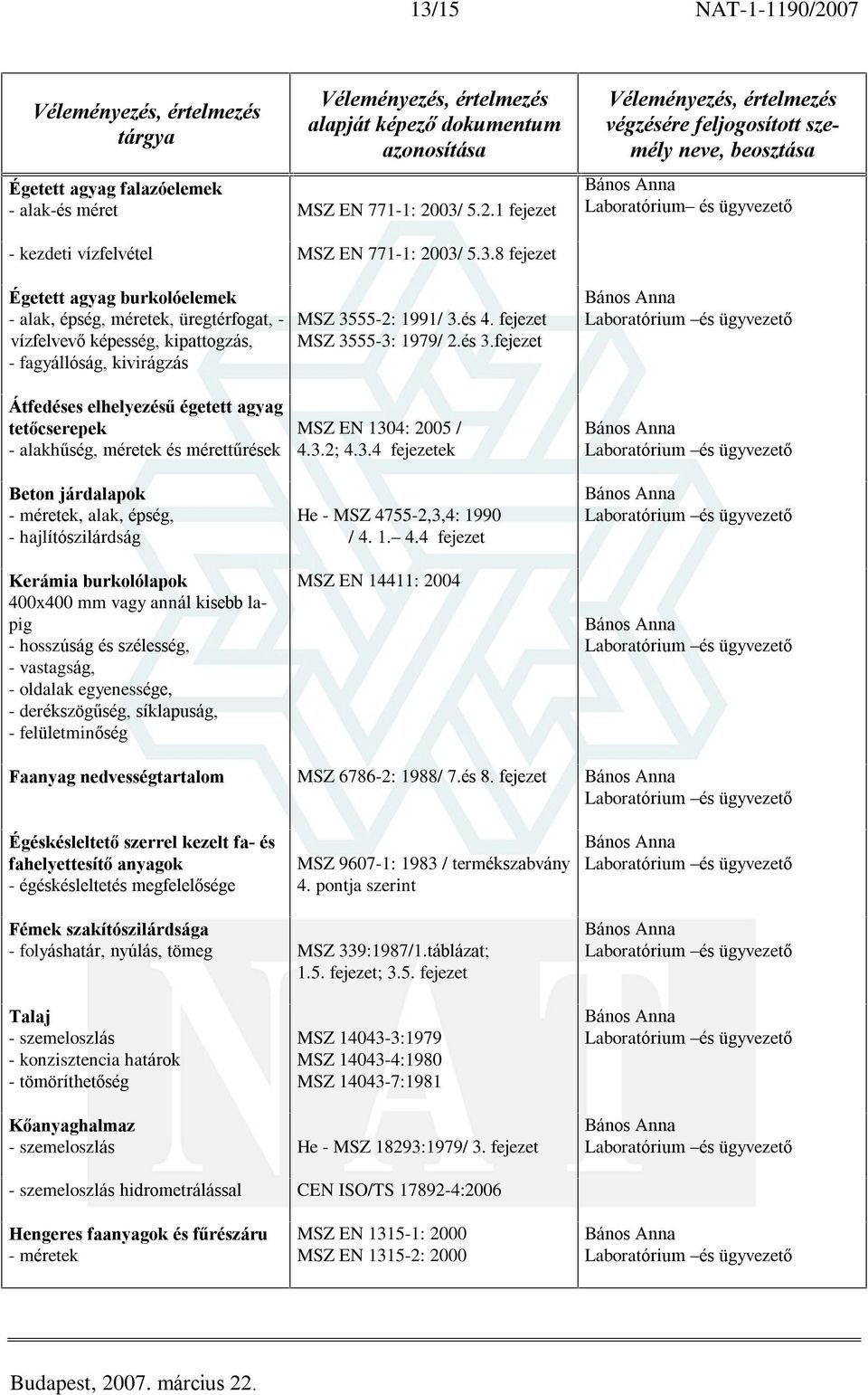

13 13/15 NAT /2007 tárgya alapját képezõ dokumentum azonosítása Égetett agyag falazóelemek - alak-és méret MSZ EN 771-1: 2003/ fejezet végzésére feljogosított személy neve, beosztása - kezdeti vízfelvétel MSZ EN 771-1: 2003/ fejezet Égetett agyag burkolóelemek - alak, épség, méretek, üregtérfogat, - vízfelvevõ képesség, kipattogzás, - fagyállóság, kivirágzás MSZ : 1991/ 3.és 4. fejezet MSZ : 1979/ 2.és 3.fejezet Átfedéses elhelyezésû égetett agyag tetõcserepek - alakhûség, méretek és mérettûrések Beton járdalapok - méretek, alak, épség, - hajlítószilárdság Kerámia burkolólapok 400x400 mm vagy annál kisebb lapig - hosszúság és szélesség, - vastagság, - oldalak egyenessége, - derékszögûség, síklapuság, - felületminõség MSZ EN 1304: 2005 / 4.3.2; fejezetek He - MSZ ,3,4: 1990 / fejezet MSZ EN 14411: 2004 Faanyag nedvességtartalom MSZ : 1988/ 7.és 8. fejezet Égéskésleltetõ szerrel kezelt fa- és fahelyettesítõ anyagok - égéskésleltetés megfelelõsége MSZ : 1983 / termékszabvány 4. pontja szerint Fémek szakítószilárdsága - folyáshatár, nyúlás, tömeg MSZ 339:1987/1.táblázat; 1.5. fejezet; 3.5. fejezet Talaj - szemeloszlás - konzisztencia határok - tömöríthetõség MSZ :1979 MSZ :1980 MSZ :1981 Kõanyaghalmaz - szemeloszlás He - MSZ 18293:1979/ 3. fejezet - szemeloszlás hidrometrálással CEN ISO/TS :2006 Hengeres faanyagok és fûrészáru - méretek MSZ EN : 2000 MSZ EN : 2000

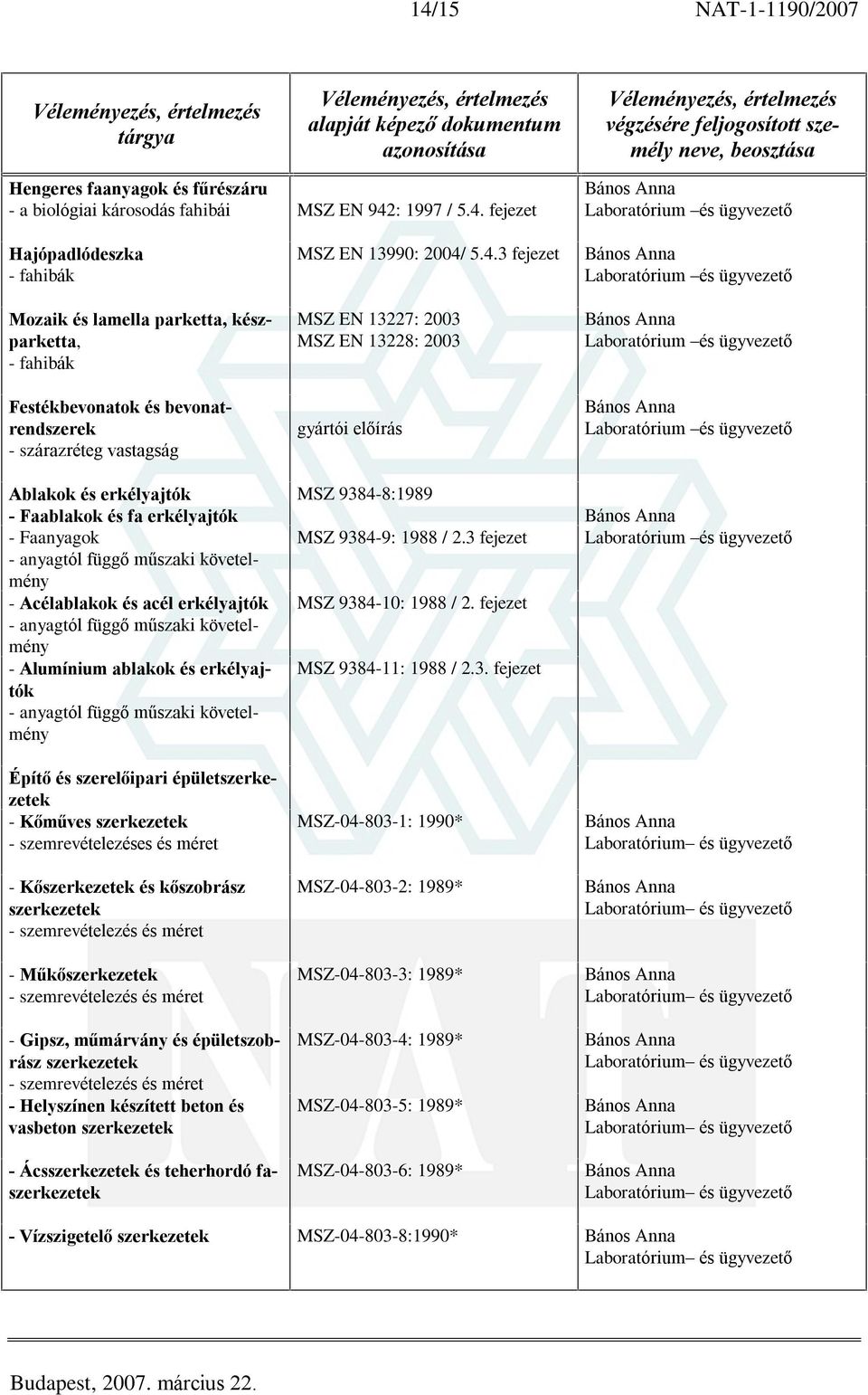

14 14/15 NAT /2007 tárgya alapját képezõ dokumentum azonosítása végzésére feljogosított személy neve, beosztása Hengeres faanyagok és fûrészáru - a biológiai károsodás fahibái MSZ EN 942: 1997 / 5.4. fejezet Hajópadlódeszka - fahibák Mozaik és lamella parketta, készparketta, - fahibák Festékbevonatok és bevonatrendszerek - szárazréteg vastagság Ablakok és erkélyajtók - Faablakok és fa erkélyajtók - Faanyagok - anyagtól függõ mûszaki követelmény - Acélablakok és acél erkélyajtók - anyagtól függõ mûszaki követelmény - Alumínium ablakok és erkélyajtók - anyagtól függõ mûszaki követelmény Építõ és szerelõipari épületszerkezetek - Kõmûves szerkezetek - szemrevételezéses és méret - Kõszerkezetek és kõszobrász szerkezetek - szemrevételezés és méret - Mûkõszerkezetek - szemrevételezés és méret - Gipsz, mûmárvány és épületszobrász szerkezetek - szemrevételezés és méret - Helyszínen készített beton és vasbeton szerkezetek - Ácsszerkezetek és teherhordó faszerkezetek MSZ EN 13990: 2004/ fejezet MSZ EN 13227: 2003 MSZ EN 13228: 2003 gyártói elõírás MSZ :1989 MSZ : 1988 / 2.3 fejezet MSZ : 1988 / 2. fejezet MSZ : 1988 / 2.3. fejezet MSZ : 1990* MSZ : 1989* MSZ : 1989* MSZ : 1989* MSZ : 1989* MSZ : 1989* - Vízszigetelõ szerkezetek MSZ :1990*

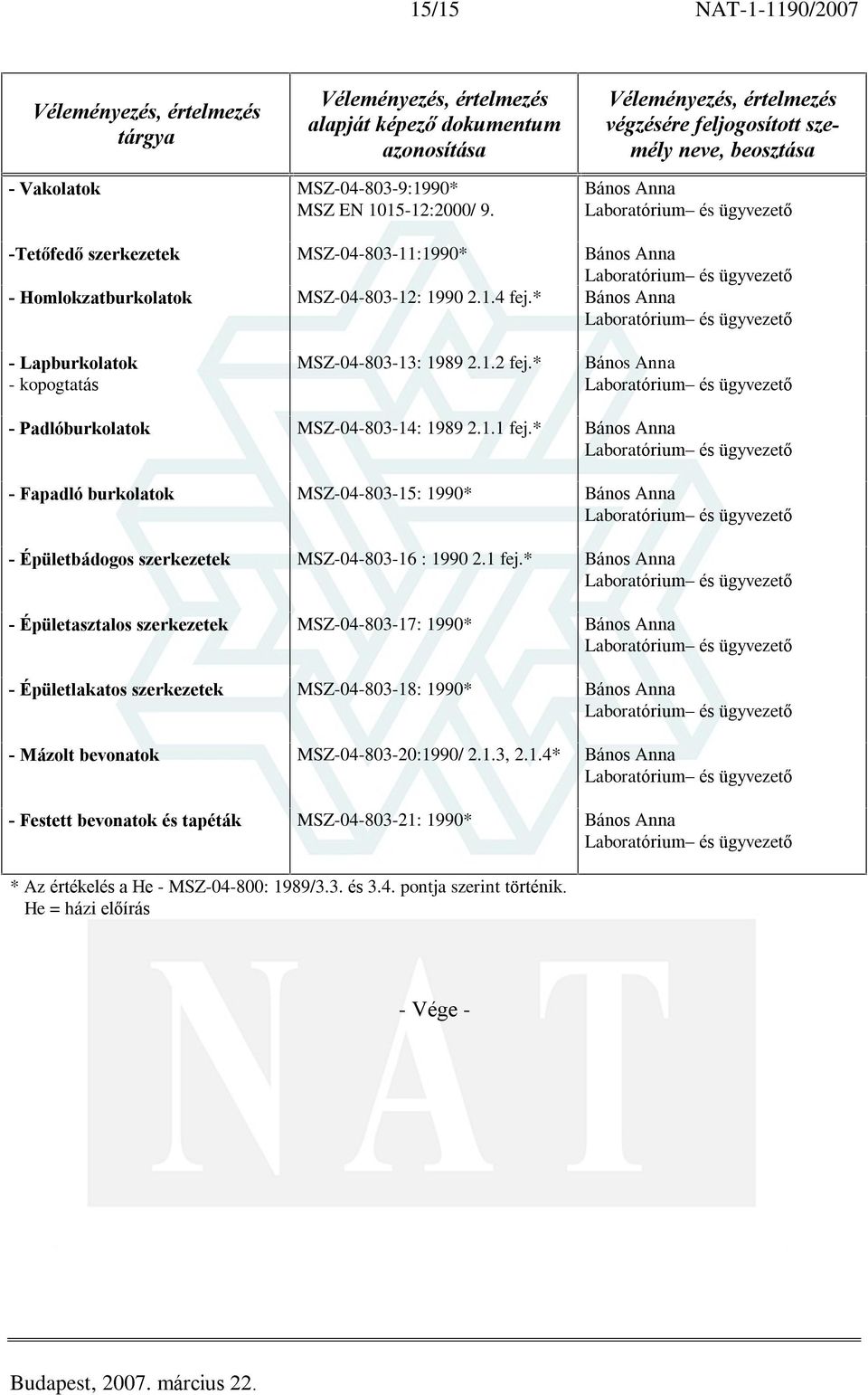

15 15/15 NAT /2007 tárgya alapját képezõ dokumentum azonosítása végzésére feljogosított személy neve, beosztása - Vakolatok MSZ :1990* MSZ EN :2000/ 9. -Tetõfedõ szerkezetek MSZ :1990* - Homlokzatburkolatok MSZ : fej.* - Lapburkolatok - kopogtatás MSZ : fej.* - Padlóburkolatok MSZ : fej.* - Fapadló burkolatok MSZ : 1990* - Épületbádogos szerkezetek MSZ : fej.* - Épületasztalos szerkezetek MSZ : 1990* - Épületlakatos szerkezetek MSZ : 1990* - Mázolt bevonatok MSZ :1990/ 2.1.3, 2.1.4* - Festett bevonatok és tapéták MSZ : 1990* * Az értékelés a He - MSZ : 1989/3.3. és 3.4. pontja szerint történik. He = házi elõírás - Vége -
