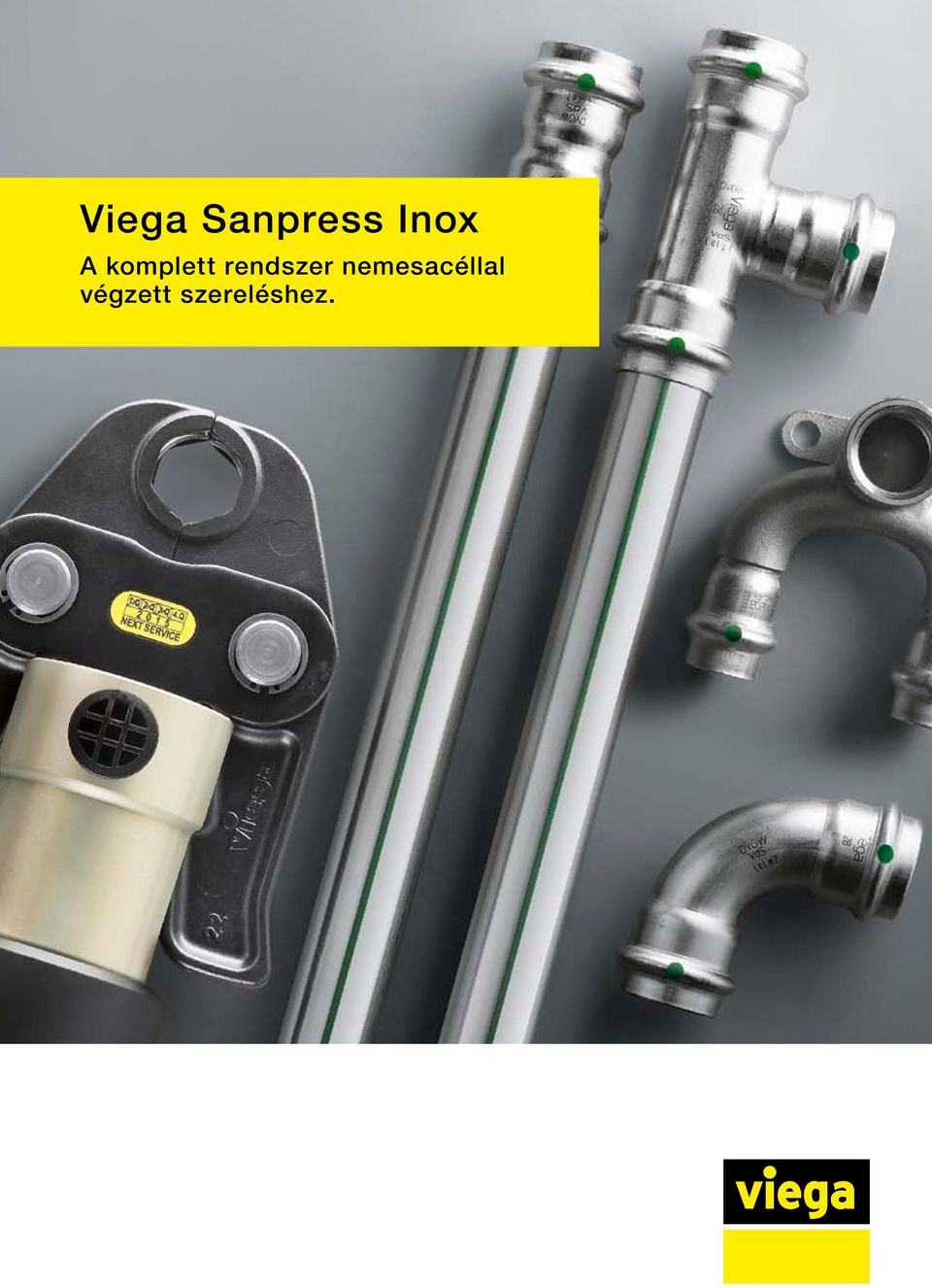

Viega Sanpress Inox. A komplett rendszer nemesacéllal végzett szereléshez.

Átírás

1 Viega Sanpress Inox A komplett rendszer nemesacéllal végzett szereléshez.

2 2

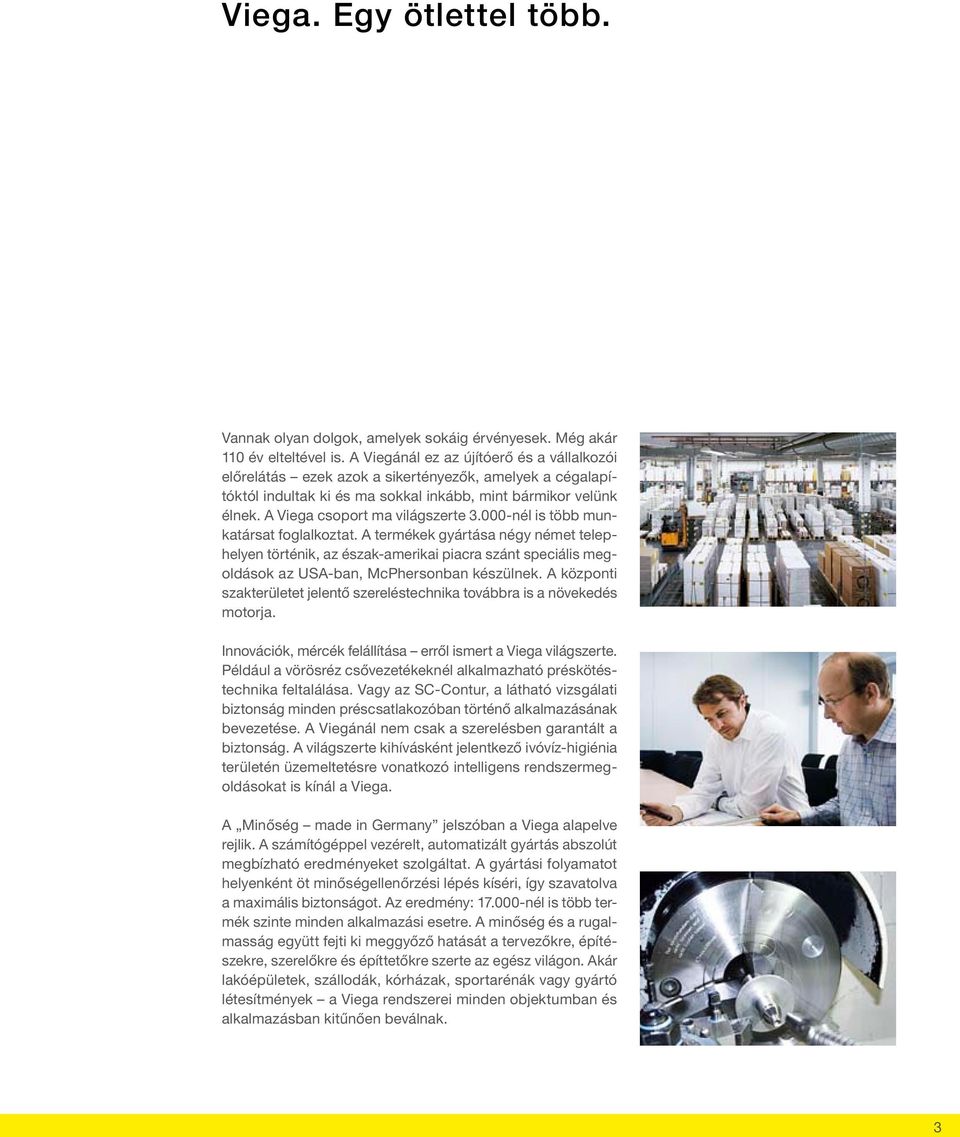

3 Viega. Egy ötlettel több. Vannak olyan dolgok, amelyek sokáig érvényesek. Még akár 110 év elteltével is. A Viegánál ez az újítóerő és a vállalkozói előrelátás ezek azok a sikertényezők, amelyek a cégalapítóktól indultak ki és ma sokkal inkább, mint bármikor velünk élnek. A Viega csoport ma világszerte nél is több munkatársat foglalkoztat. A termékek gyártása négy német telephelyen történik, az észak-amerikai piacra szánt speciális megoldások az USA-ban, McPhersonban készülnek. A központi szakterületet jelentő szereléstechnika továbbra is a növekedés motorja. Innovációk, mércék felállítása erről ismert a Viega világszerte. Például a vörösréz csővezetékeknél alkalmazható préskötéstechnika feltalálása. Vagy az SC-Contur, a látható vizsgálati biztonság minden préscsatlakozóban történő alkalmazásának bevezetése. A Viegánál nem csak a szerelésben garantált a biztonság. A világszerte kihívásként jelentkező ivóvíz-higiénia területén üzemeltetésre vonatkozó intelligens rendszermegoldásokat is kínál a Viega. A Minőség made in Germany jelszóban a Viega alapelve rejlik. A számítógéppel vezérelt, automatizált gyártás abszolút megbízható eredményeket szolgáltat. A gyártási folyamatot helyenként öt minőségellenőrzési lépés kíséri, így szavatolva a maximális biztonságot. Az eredmény: nél is több termék szinte minden alkalmazási esetre. A minőség és a rugalmasság együtt fejti ki meggyőző hatását a tervezőkre, építészekre, szerelőkre és építtetőkre szerte az egész világon. Akár lakóépületek, szállodák, kórházak, sportarénák vagy gyártó létesítmények a Viega rendszerei minden objektumban és alkalmazásban kitűnően beválnak. 3

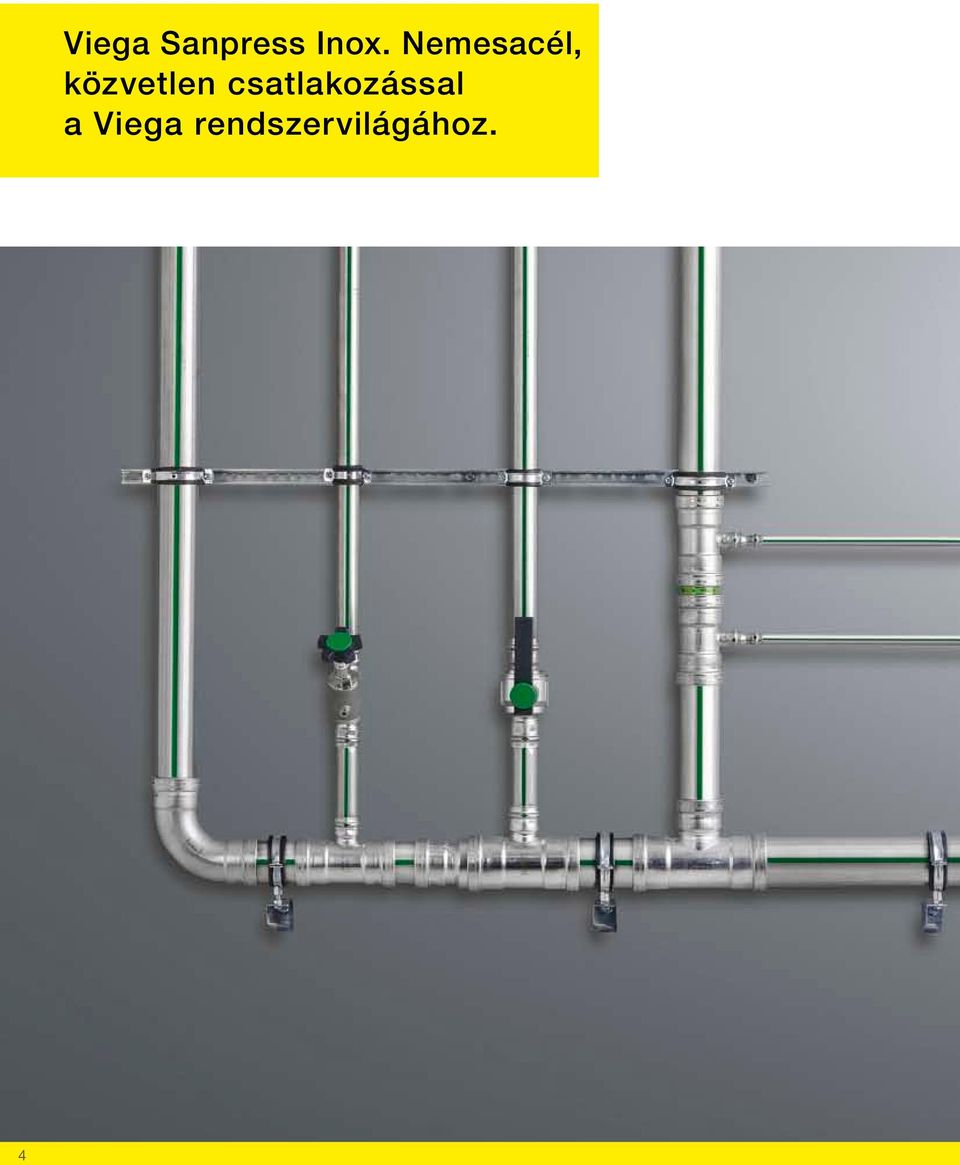

4 4 Viega Sanpress Inox. Nemesacél, közvetlen csatlakozással a Viega rendszervilágához.

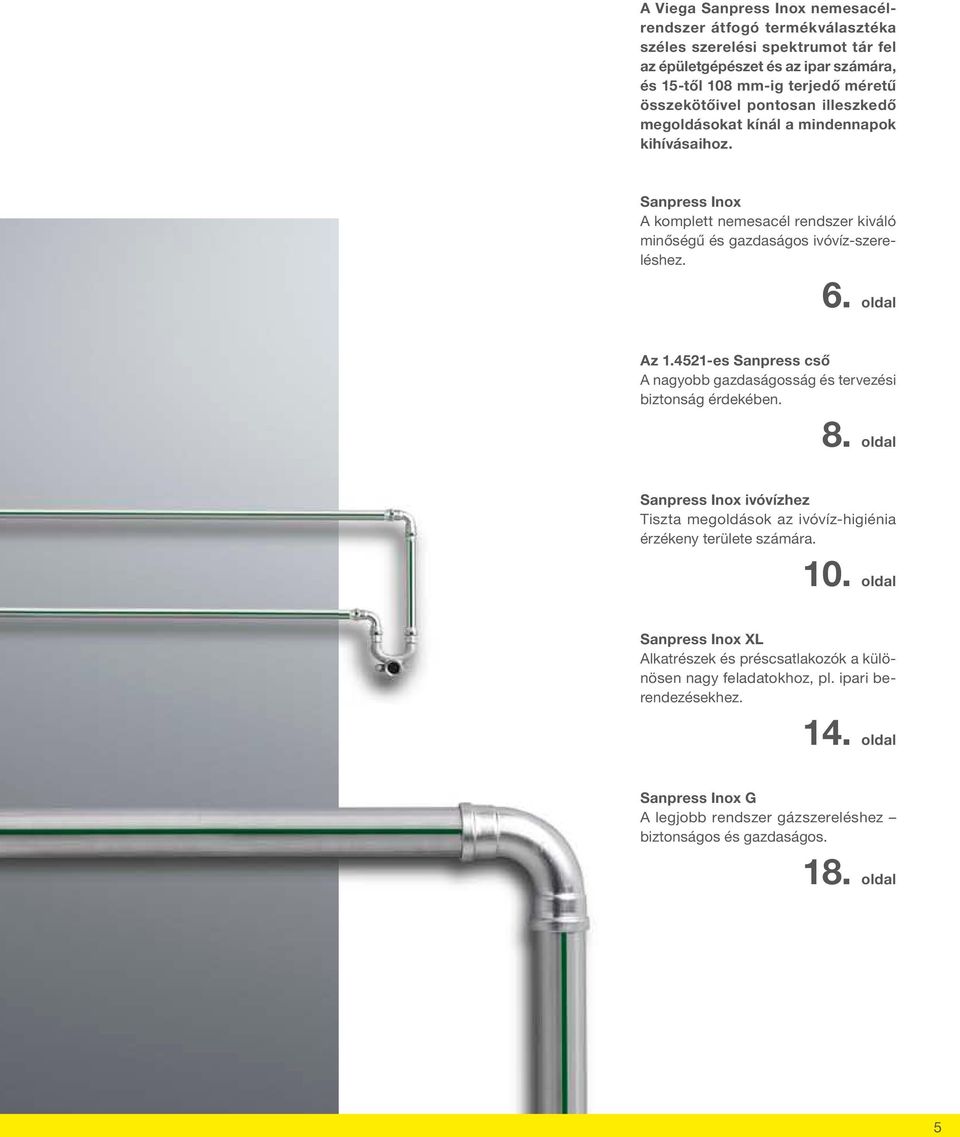

5 A Viega Sanpress Inox nemesacélrendszer átfogó termékválasztéka széles szerelési spektrumot tár fel az épületgépészet és az ipar számára, és 15-től 108 mm-ig terjedő méretű összekötőivel pontosan illeszkedő megoldásokat kínál a mindennapok kihívásaihoz. Sanpress Inox A komplett nemesacél rendszer kiváló minőségű és gazdaságos ivóvíz-szereléshez. 6. oldal Az es Sanpress cső A nagyobb gazdaságosság és tervezési biztonság érdekében. 8. oldal Sanpress Inox ivóvízhez Tiszta megoldások az ivóvíz-higiénia érzékeny területe számára. 10. oldal Sanpress Inox XL Alkatrészek és préscsatlakozók a különösen nagy feladatokhoz, pl. ipari berendezésekhez. 14. oldal Sanpress Inox G A legjobb rendszer gázszereléshez biztonságos és gazdaságos. 18. oldal 5

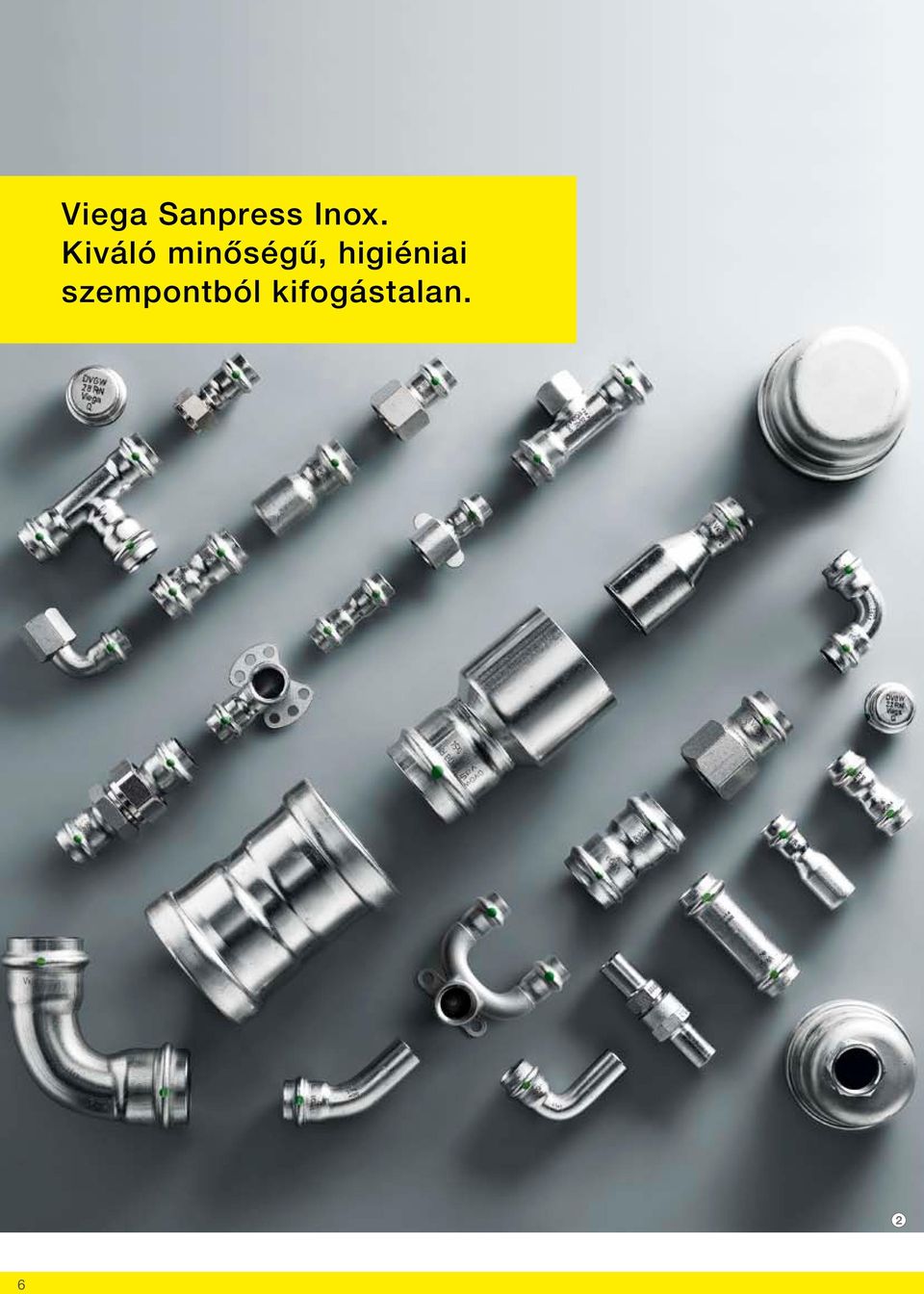

6 Viega Sanpress Inox. Kiváló minőségű, higiéniai szempontból kifogástalan. 2 6

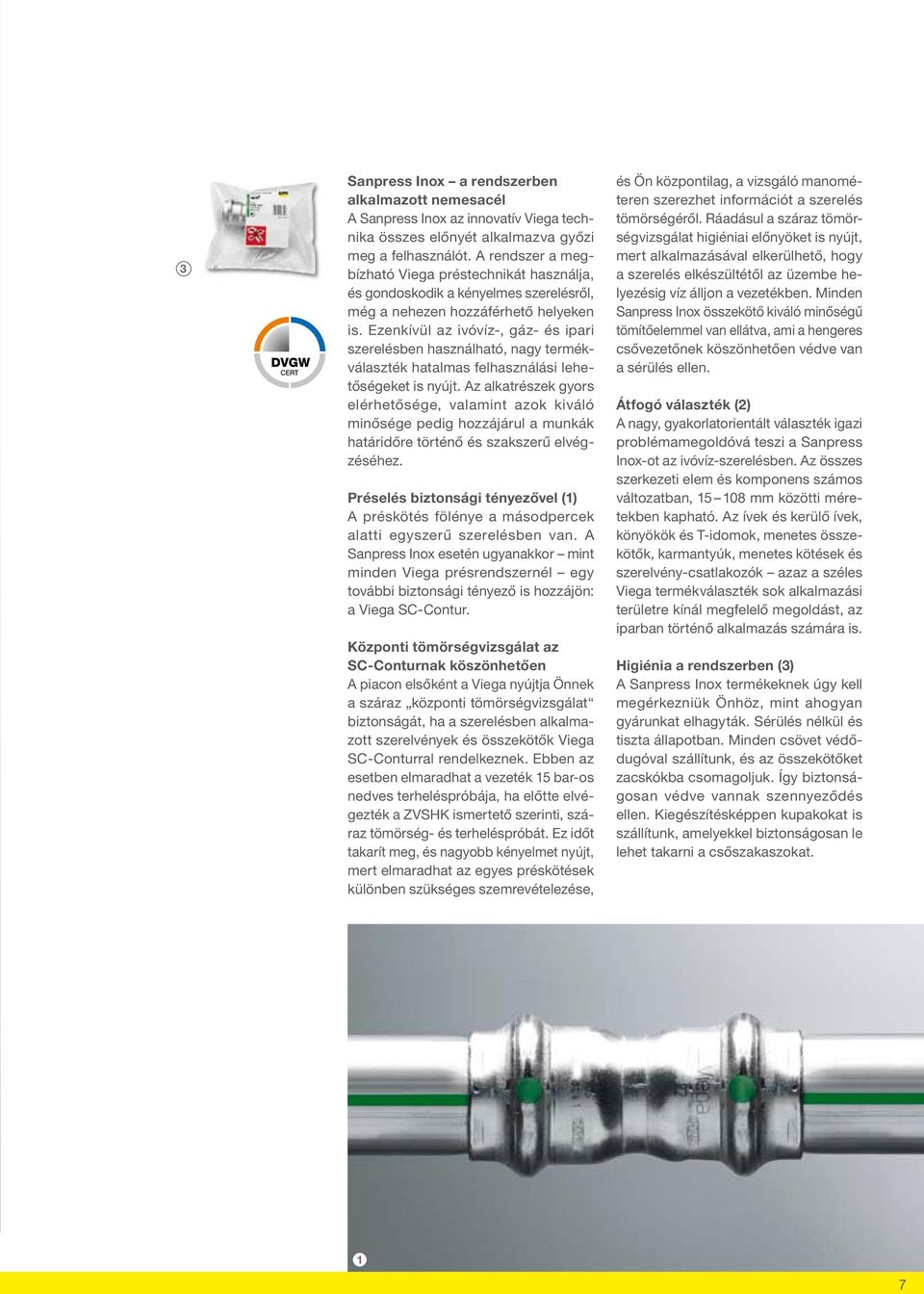

7 3 Sanpress Inox a rendszerben alkalmazott nemesacél A Sanpress Inox az innovatív Viega technika összes előnyét alkalmazva győzi meg a felhasználót. A rendszer a megbízható Viega préstechnikát használja, és gondoskodik a kényelmes szerelésről, még a nehezen hozzáférhető helyeken is. Ezenkívül az ivóvíz-, gáz- és ipari szerelésben használható, nagy termékválaszték hatalmas felhasználási lehetőségeket is nyújt. Az alkatrészek gyors elérhetősége, valamint azok kiváló minősége pedig hozzájárul a munkák határidőre történő és szakszerű elvégzéséhez. Préselés biztonsági tényezővel (1) A préskötés fölénye a másodpercek alatti egyszerű szerelésben van. A Sanpress Inox esetén ugyanakkor mint minden Viega présrendszernél egy további biztonsági tényező is hozzájön: a Viega SC-Contur. Központi tömörségvizsgálat az SC-Conturnak köszönhetően A piacon elsőként a Viega nyújtja Önnek a száraz központi tömörségvizsgálat biztonságát, ha a szerelésben alkalmazott szerelvények és összekötők Viega SC-Conturral rendelkeznek. Ebben az esetben elmaradhat a vezeték 15 bar-os nedves terheléspróbája, ha előtte elvégezték a ZVSHK ismertető szerinti, száraz tömörség- és terheléspróbát. Ez időt takarít meg, és nagyobb kényelmet nyújt, mert elmaradhat az egyes préskötések különben szükséges szemrevételezése, és Ön központilag, a vizsgáló manométeren szerezhet információt a szerelés tömörségéről. Ráadásul a száraz tömörségvizsgálat higiéniai előnyöket is nyújt, mert alkalmazásával elkerülhető, hogy a szerelés elkészültétől az üzembe helyezésig víz álljon a vezetékben. Minden Sanpress Inox összekötő kiváló minőségű tömítőelemmel van ellátva, ami a hengeres csővezetőnek köszönhetően védve van a sérülés ellen. Átfogó választék (2) A nagy, gyakorlatorientált választék igazi problémamegoldóvá teszi a Sanpress Inox-ot az ivóvíz-szerelésben. Az összes szerkezeti elem és komponens számos változatban, mm közötti méretekben kapható. Az ívek és kerülő ívek, könyökök és T-idomok, menetes összekötők, karmantyúk, menetes kötések és szerelvény-csatlakozók azaz a széles Viega termékválaszték sok alkalmazási területre kínál megfelelő megoldást, az iparban történő alkalmazás számára is. Higiénia a rendszerben (3) A Sanpress Inox termékeknek úgy kell megérkezniük Önhöz, mint ahogyan gyárunkat elhagyták. Sérülés nélkül és tiszta állapotban. Minden csövet védődugóval szállítunk, és az összekötőket zacskókba csomagoljuk. Így biztonságosan védve vannak szennyeződés ellen. Kiegészítésképpen kupakokat is szállítunk, amelyekkel biztonságosan le lehet takarni a csőszakaszokat. 1 7

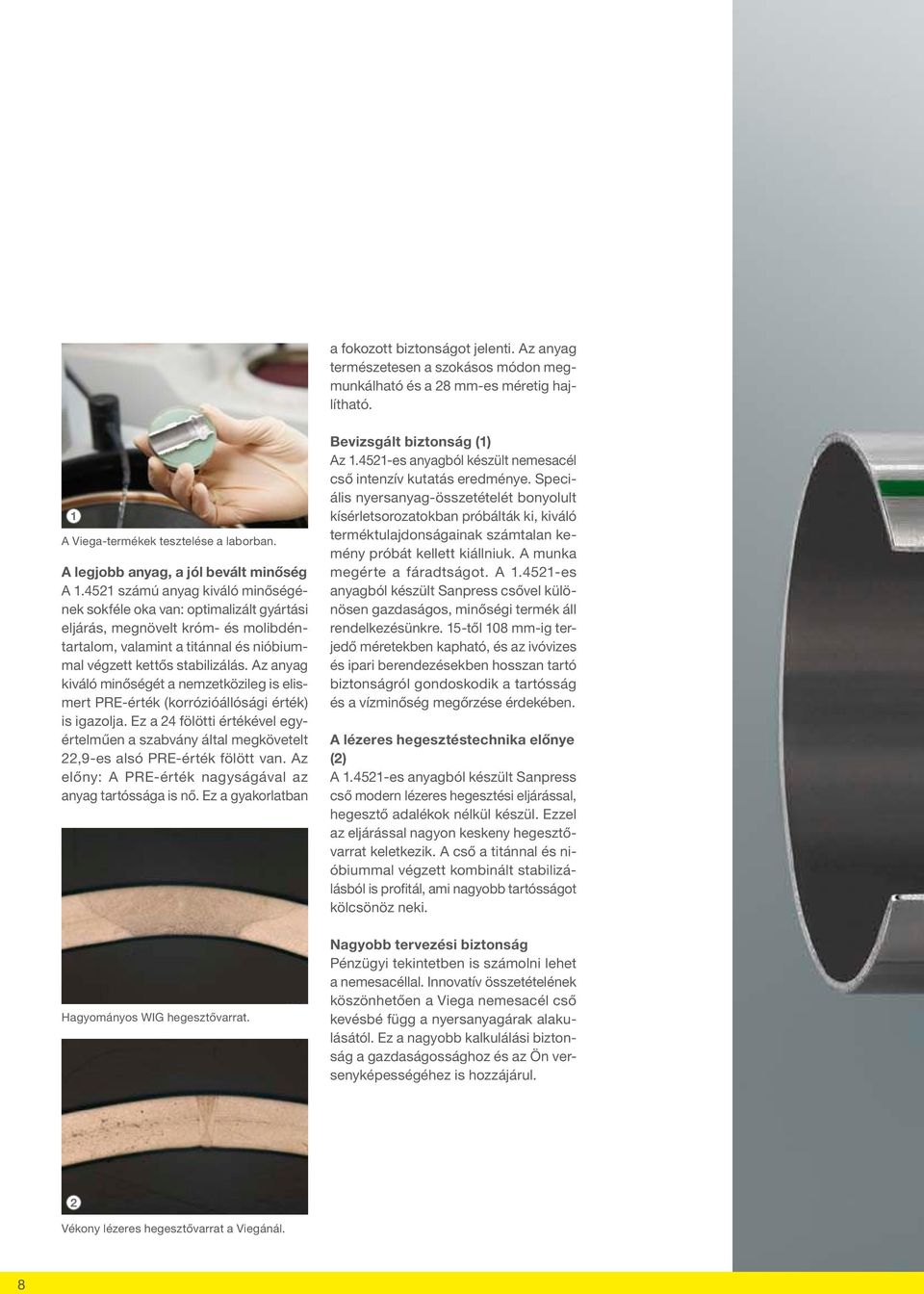

8 a fokozott biztonságot jelenti. Az anyag természetesen a szokásos módon megmunkálható és a 28 mm-es méretig hajlítható. 1 A Viega-termékek tesztelése a laborban. A legjobb anyag, a jól bevált minőség A számú anyag kiváló minőségének sokféle oka van: optimalizált gyártási eljárás, megnövelt króm- és molibdéntartalom, valamint a titánnal és nióbiummal végzett kettős stabilizálás. Az anyag kiváló minőségét a nemzetközileg is elismert PRE-érték (korrózióállósági érték) is igazolja. Ez a 24 fölötti értékével egyértelműen a szabvány által megkövetelt 22,9-es alsó PRE-érték fölött van. Az előny: A PRE-érték nagyságával az anyag tartóssága is nő. Ez a gyakorlatban Hagyományos WIG hegesztővarrat. Bevizsgált biztonság (1) Az es anyagból készült nemesacél cső intenzív kutatás eredménye. Speciális nyersanyag-összetételét bonyolult kísérletsorozatokban próbálták ki, kiváló terméktulajdonságainak számtalan kemény próbát kellett kiállniuk. A munka megérte a fáradtságot. A es anyagból készült Sanpress csővel különösen gazdaságos, minőségi termék áll rendelkezésünkre. 15-től 108 mm-ig terjedő méretekben kapható, és az ivóvizes és ipari berendezésekben hosszan tartó biztonságról gondoskodik a tartósság és a vízminőség megőrzése érdekében. A lézeres hegesztéstechnika előnye (2) A es anyagból készült Sanpress cső modern lézeres hegesztési eljárással, hegesztő adalékok nélkül készül. Ezzel az eljárással nagyon keskeny hegesztővarrat keletkezik. A cső a titánnal és nióbiummal végzett kombinált stabilizálásból is profitál, ami nagyobb tartósságot kölcsönöz neki. Nagyobb tervezési biztonság Pénzügyi tekintetben is számolni lehet a nemesacéllal. Innovatív összetételének köszönhetően a Viega nemesacél cső kevésbé függ a nyersanyagárak alakulásától. Ez a nagyobb kalkulálási biztonság a gazdaságossághoz és az Ön versenyképességéhez is hozzájárul. 2 Vékony lézeres hegesztővarrat a Viegánál. 8

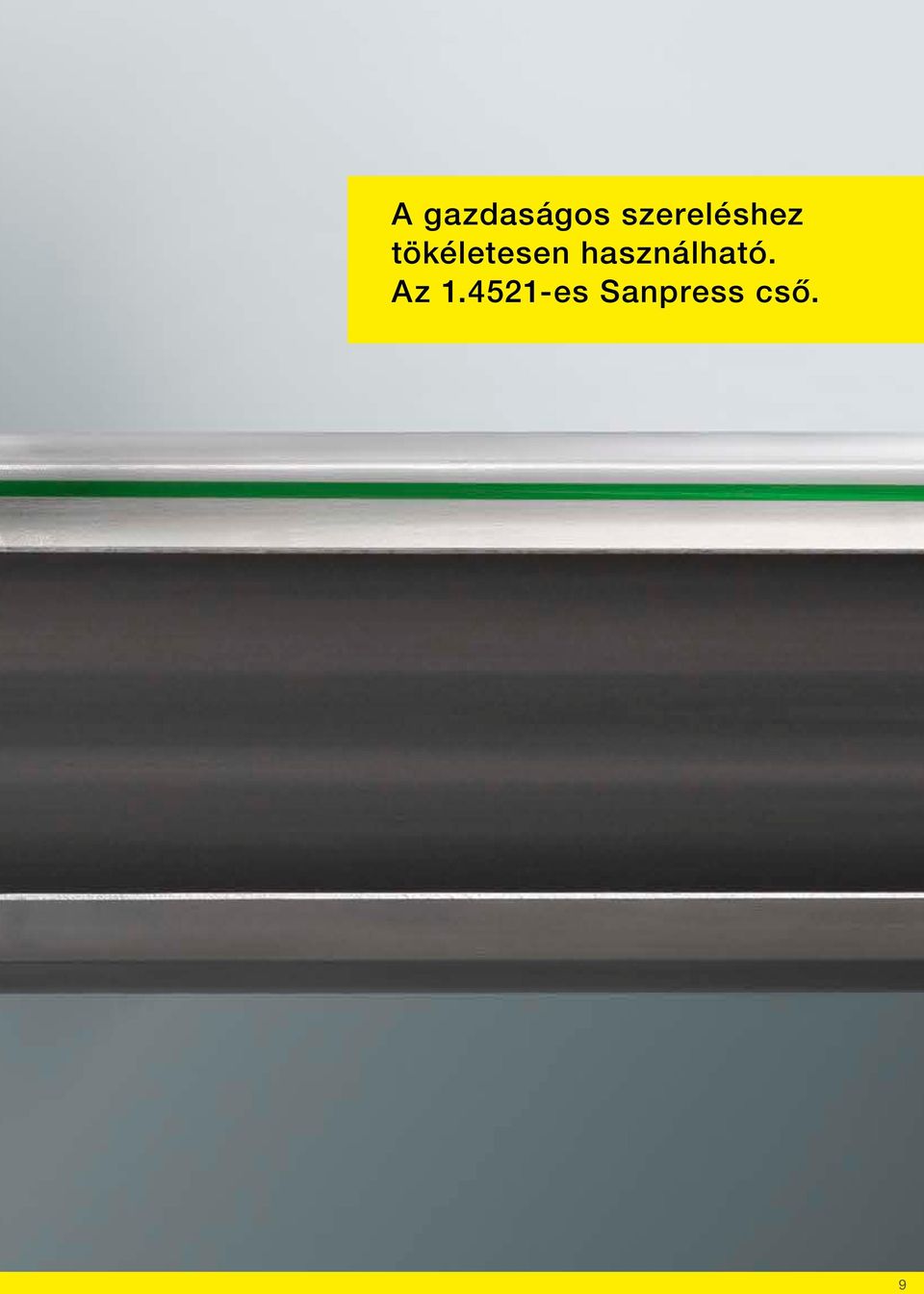

9 A gazdaságos szereléshez tökéletesen használható. Az es Sanpress cső. 9

10 10 Viega Sanpress Inox. Biztonság az ivóvíz-szerelésben.

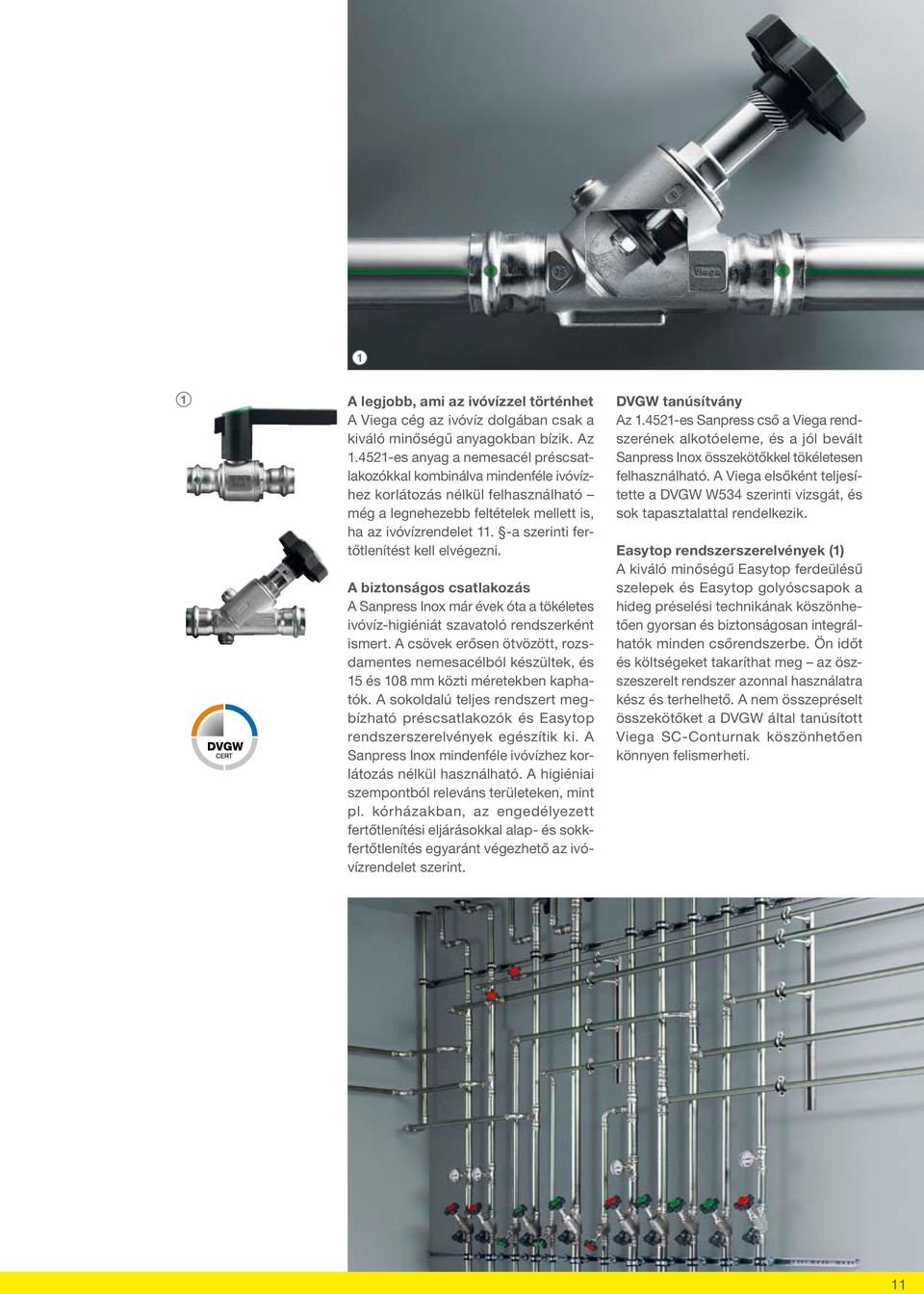

11 1 1 A legjobb, ami az ivóvízzel történhet A Viega cég az ivóvíz dolgában csak a kiváló minőségű anyagokban bízik. Az es anyag a nemesacél préscsatlakozókkal kombinálva mindenféle ivóvízhez korlátozás nélkül felhasználható még a legnehezebb feltételek mellett is, ha az ivóvízrendelet 11. -a szerinti fertőtlenítést kell elvégezni. A biztonságos csatlakozás A Sanpress Inox már évek óta a tökéletes ivóvíz-higiéniát szavatoló rendszerként ismert. A csövek erősen ötvözött, rozsdamentes nemesacélból készültek, és 15 és 108 mm közti méretekben kaphatók. A sokoldalú teljes rendszert megbízható préscsatlakozók és Easytop rendszerszerelvények egészítik ki. A Sanpress Inox mindenféle ivóvízhez korlátozás nélkül használható. A higiéniai szempontból releváns területeken, mint pl. kórházakban, az engedélyezett fertőtlenítési eljárásokkal alap- és sokkfertőtlenítés egyaránt végezhető az ivóvízrendelet szerint. DVGW tanúsítvány Az es Sanpress cső a Viega rendszerének alkotóeleme, és a jól bevált Sanpress Inox összekötőkkel tökéletesen felhasználható. A Viega elsőként teljesítette a DVGW W534 szerinti vizsgát, és sok tapasztalattal rendelkezik. Easytop rendszerszerelvények (1) A kiváló minőségű Easytop ferdeülésű szelepek és Easytop golyóscsapok a hideg préselési technikának köszönhetően gyorsan és biztonságosan integrálhatók minden csőrendszerbe. Ön időt és költségeket takaríthat meg az öszszeszerelt rendszer azonnal használatra kész és terhelhető. A nem összepréselt összekötőket a DVGW által tanúsított Viega SC-Conturnak köszönhetően könnyen felismerheti. 11

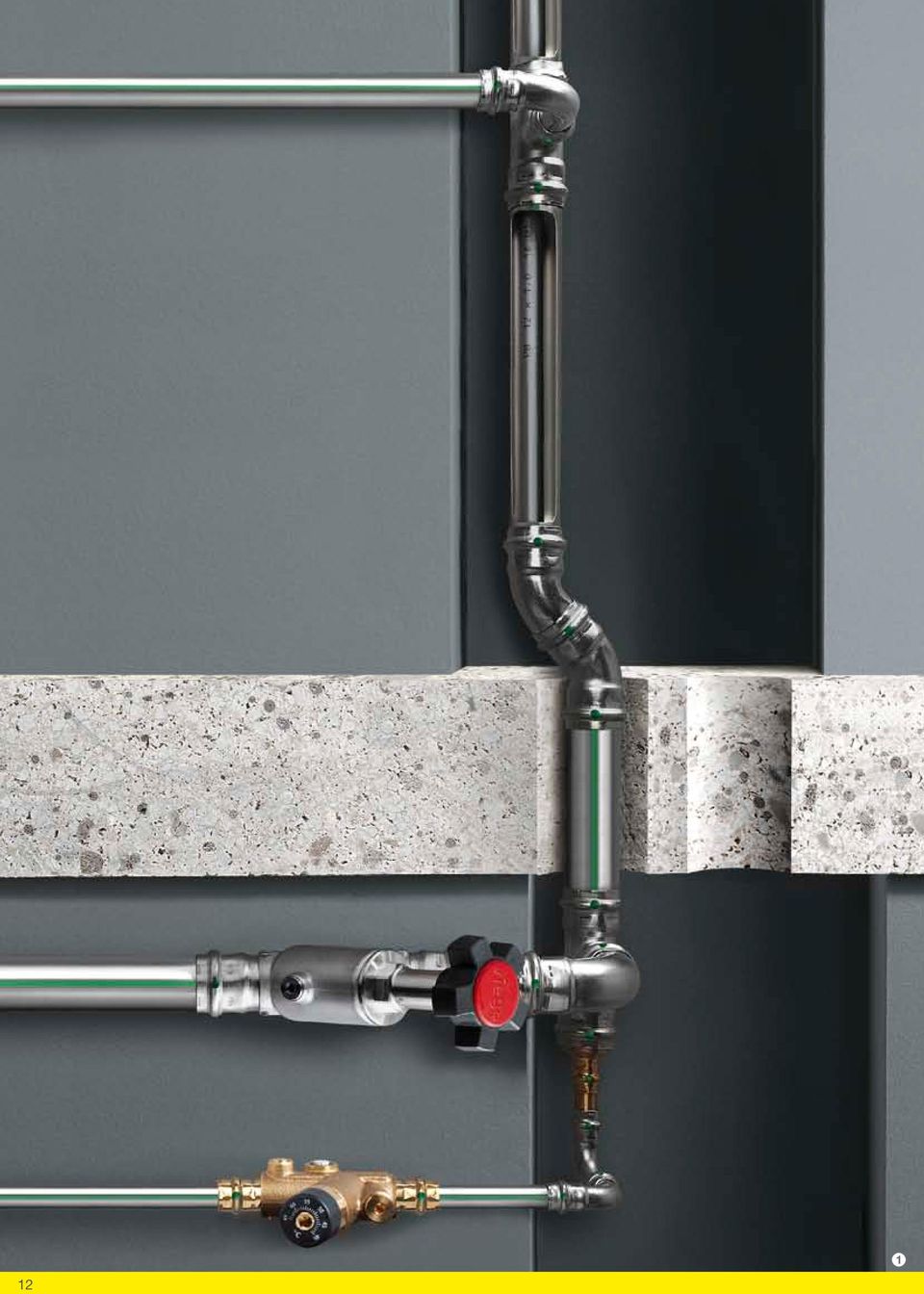

12 12 1

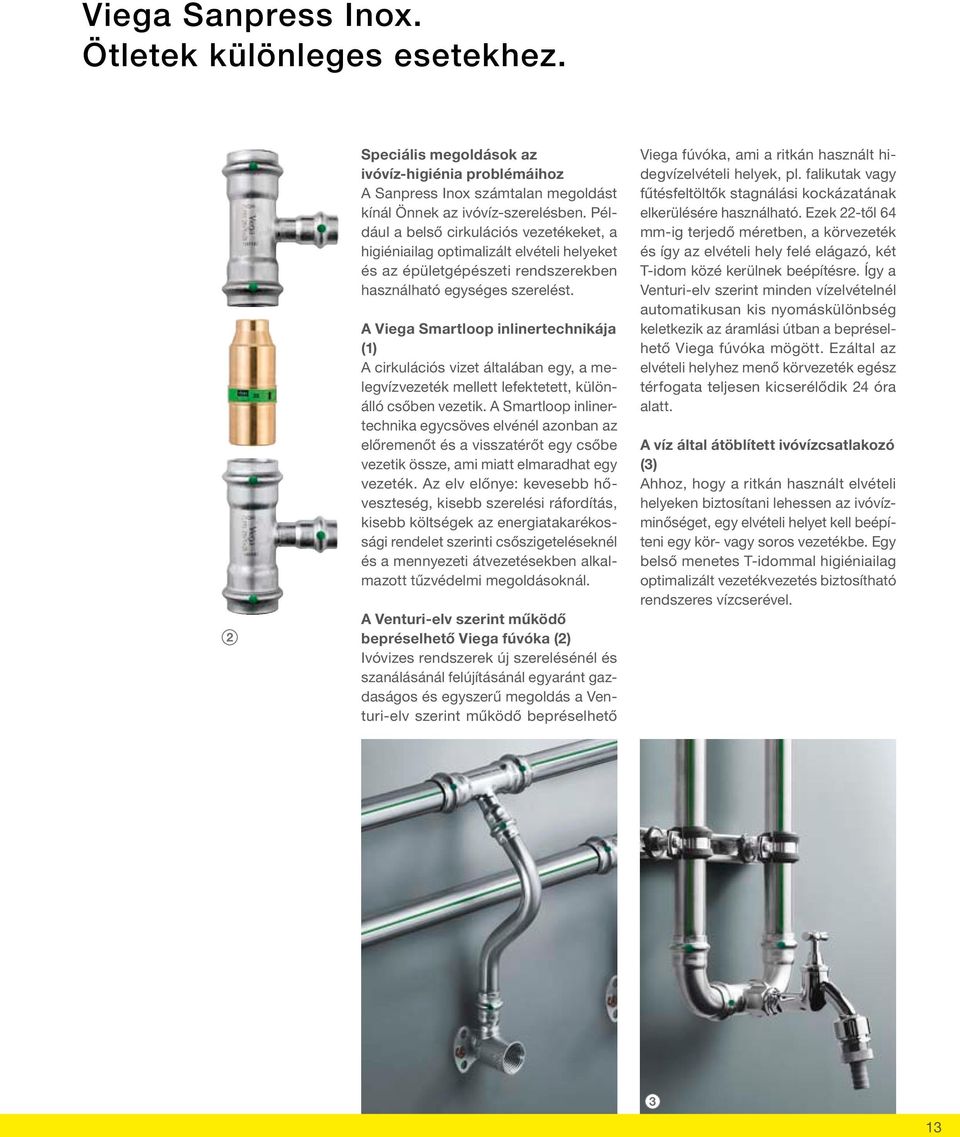

13 Viega Sanpress Inox. Ötletek különleges esetekhez. 2 Speciális megoldások az ivóvíz-higiénia problémáihoz A Sanpress Inox számtalan megoldást kínál Önnek az ivóvíz-szerelésben. Például a belső cirkulációs vezetékeket, a higiéniailag optimalizált elvételi helyeket és az épületgépészeti rendszerekben használható egységes szerelést. A Viega Smartloop inlinertechnikája (1) A cirkulációs vizet általában egy, a melegvízvezeték mellett lefektetett, különálló csőben vezetik. A Smartloop inlinertechnika egycsöves elvénél azonban az előremenőt és a visszatérőt egy csőbe vezetik össze, ami miatt elmaradhat egy vezeték. Az elv előnye: kevesebb hőveszteség, kisebb szerelési ráfordítás, kisebb költségek az energiatakarékossági rendelet szerinti csőszigeteléseknél és a mennyezeti átvezetésekben alkalmazott tűzvédelmi megoldásoknál. A Venturi-elv szerint működő bepréselhető Viega fúvóka (2) Ivóvizes rendszerek új szerelésénél és szanálásánál felújításánál egyaránt gazdaságos és egyszerű megoldás a Venturi-elv szerint működő bepréselhető Viega fúvóka, ami a ritkán használt hidegvízelvételi helyek, pl. falikutak vagy fűtésfeltöltők stagnálási kockázatának elkerülésére használható. Ezek 22-től 64 mm-ig terjedő méretben, a körvezeték és így az elvételi hely felé elágazó, két T-idom közé kerülnek beépítésre. Így a Venturi-elv szerint minden vízelvételnél automatikusan kis nyomáskülönbség keletkezik az áramlási útban a bepréselhető Viega fúvóka mögött. Ezáltal az elvételi helyhez menő körvezeték egész térfogata teljesen kicserélődik 24 óra alatt. A víz által átöblített ivóvízcsatlakozó (3) Ahhoz, hogy a ritkán használt elvételi helyeken biztosítani lehessen az ivóvízminőséget, egy elvételi helyet kell beépíteni egy kör- vagy soros vezetékbe. Egy belső menetes T-idommal higiéniailag optimalizált vezetékvezetés biztosítható rendszeres vízcserével. 3 13

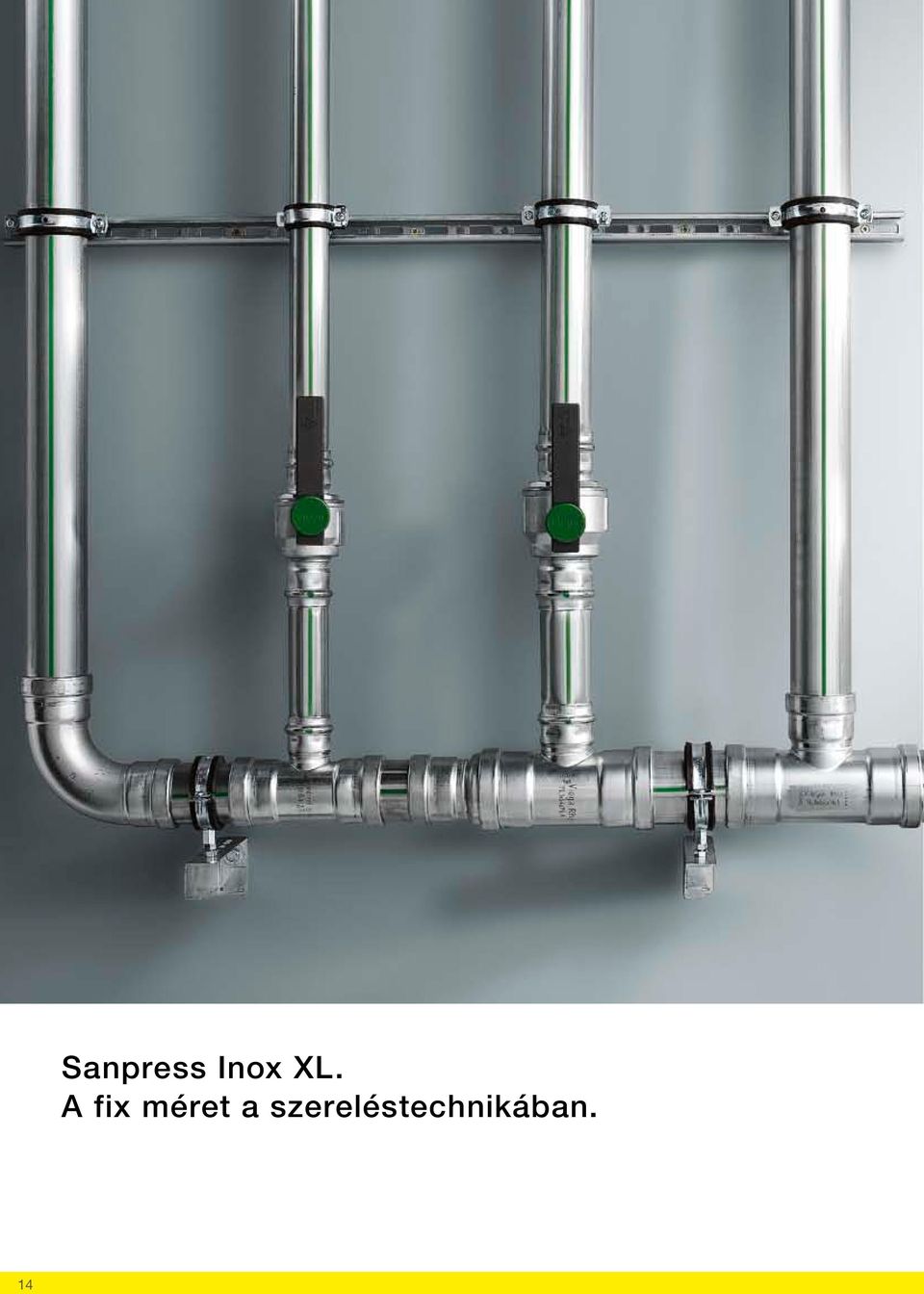

14 14 Sanpress Inox XL. A fix méret a szereléstechnikában.

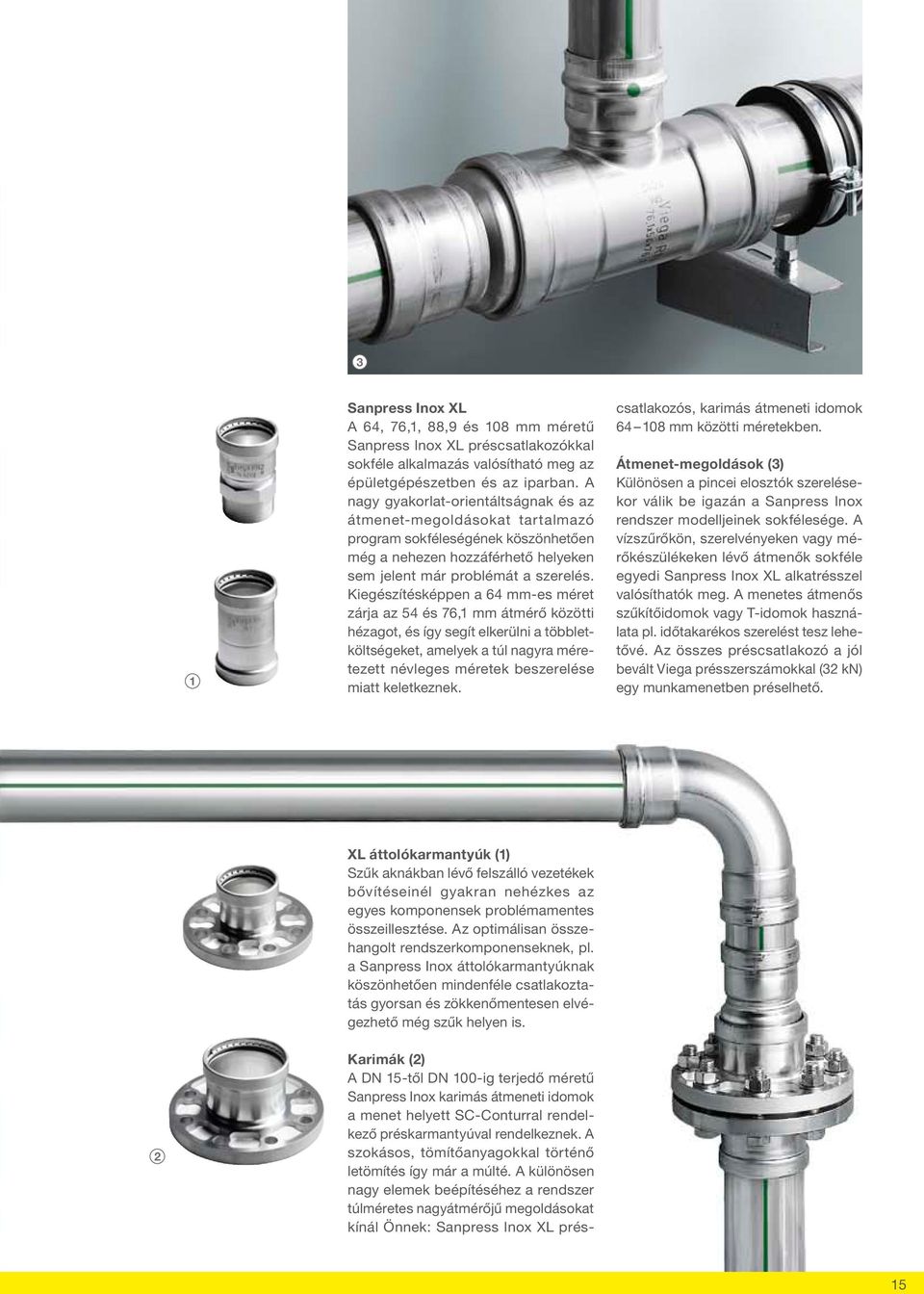

15 3 1 Sanpress Inox XL A 64, 76,1, 88,9 és 108 mm méretű Sanpress Inox XL préscsatlakozókkal sokféle alkalmazás valósítható meg az épületgépészetben és az iparban. A nagy gyakorlat-orientáltságnak és az átmenet-megoldásokat tartalmazó program sokféleségének köszönhetően még a nehezen hozzáférhető helyeken sem jelent már problémát a szerelés. Kiegészítésképpen a 64 mm-es méret zárja az 54 és 76,1 mm átmérő közötti hézagot, és így segít elkerülni a többletköltségeket, amelyek a túl nagyra méretezett névleges méretek beszerelése miatt keletkeznek. csatlakozós, karimás átmeneti idomok mm közötti méretekben. Átmenet-megoldások (3) Különösen a pincei elosztók szerelésekor válik be igazán a Sanpress Inox rendszer modelljeinek sokfélesége. A vízszűrőkön, szerelvényeken vagy mérőkészülékeken lévő átmenők sokféle egyedi Sanpress Inox XL alkatrésszel valósíthatók meg. A menetes átmenős szűkítőidomok vagy T-idomok használata pl. időtakarékos szerelést tesz lehetővé. Az összes préscsatlakozó a jól bevált Viega présszerszámokkal (32 kn) egy munkamenetben préselhető. XL áttolókarmantyúk (1) Szűk aknákban lévő felszálló vezetékek bővítéseinél gyakran nehézkes az egyes komponensek problémamentes összeillesztése. Az optimálisan összehangolt rendszerkomponenseknek, pl. a Sanpress Inox áttolókarmantyúknak köszönhetően mindenféle csatlakoztatás gyorsan és zökkenőmentesen elvégezhető még szűk helyen is. 2 Karimák (2) A DN 15-től DN 100-ig terjedő méretű Sanpress Inox karimás átmeneti idomok a menet helyett SC-Conturral rendelkező préskarmantyúval rendelkeznek. A szokásos, tömítőanyagokkal történő letömítés így már a múlté. A különösen nagy elemek beépítéséhez a rendszer túlméretes nagyátmérőjű megoldásokat kínál Önnek: Sanpress Inox XL prés- 15

16 16 Minőség nagy nyomás alatt: ipari és különleges alkalmazások.

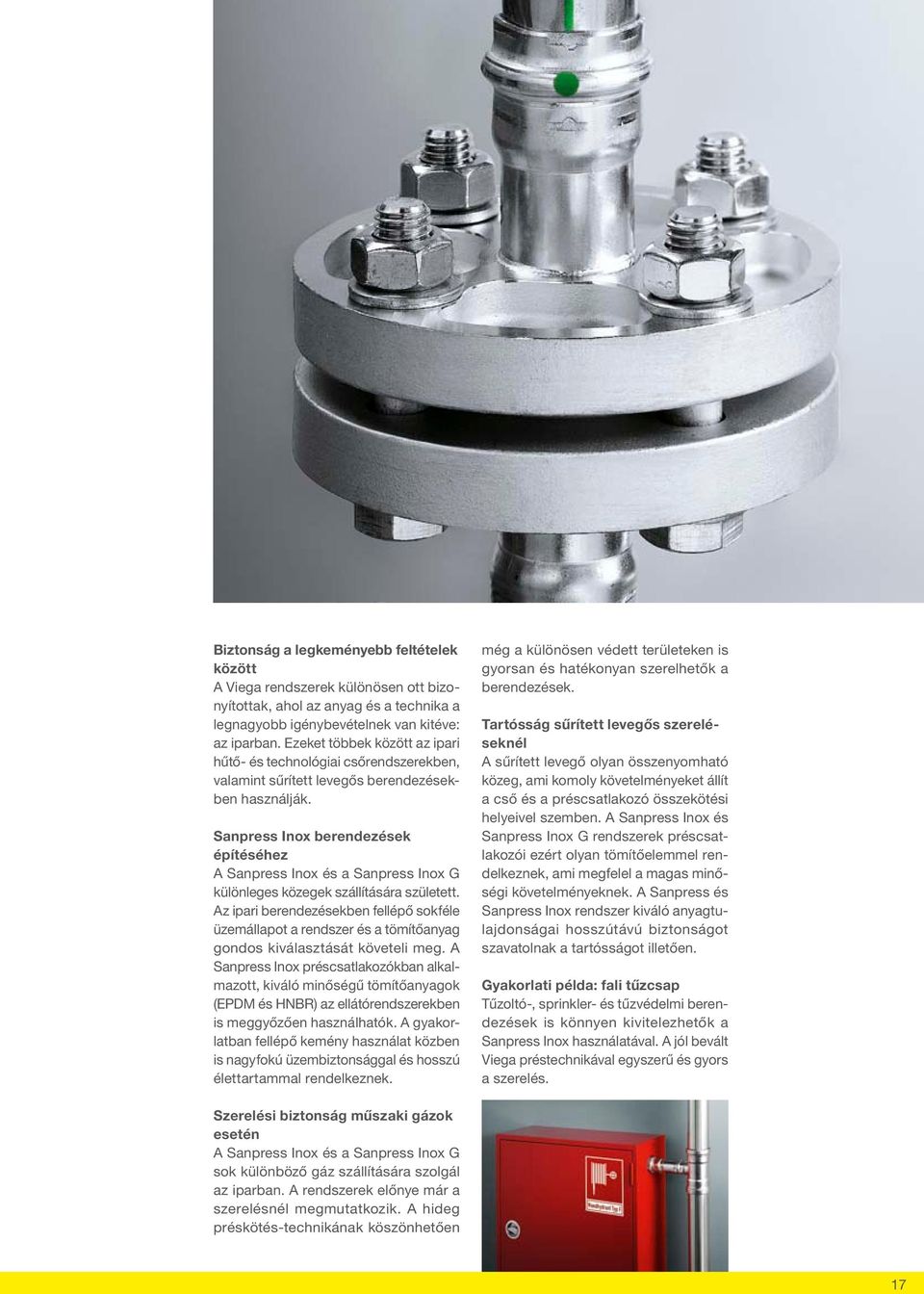

17 Biztonság a legkeményebb feltételek között A Viega rendszerek különösen ott bizonyítottak, ahol az anyag és a technika a legnagyobb igénybevételnek van kitéve: az iparban. Ezeket többek között az ipari hűtő- és technológiai csőrendszerekben, valamint sűrített levegős berendezésekben használják. Sanpress Inox berendezések építéséhez A Sanpress Inox és a Sanpress Inox G különleges közegek szállítására született. Az ipari berendezésekben fellépő sokféle üzemállapot a rendszer és a tömítőanyag gondos kiválasztását követeli meg. A Sanpress Inox préscsatlakozókban alkalmazott, kiváló minőségű tömítőanyagok (EPDM és HNBR) az ellátórendszerekben is meggyőzően használhatók. A gyakorlatban fellépő kemény használat közben is nagyfokú üzembiztonsággal és hosszú élettartammal rendelkeznek. még a különösen védett területeken is gyorsan és hatékonyan szerelhetők a berendezések. Tartósság sűrített levegős szereléseknél A sűrített levegő olyan összenyomható közeg, ami komoly követelményeket állít a cső és a préscsatlakozó összekötési helyeivel szemben. A Sanpress Inox és Sanpress Inox G rendszerek préscsatlakozói ezért olyan tömítőelemmel rendelkeznek, ami megfelel a magas minőségi követelményeknek. A Sanpress és Sanpress Inox rendszer kiváló anyagtulajdonságai hosszútávú biztonságot szavatolnak a tartósságot illetően. Gyakorlati példa: fali tűzcsap Tűzoltó-, sprinkler- és tűzvédelmi berendezések is könnyen kivitelezhetők a Sanpress Inox használatával. A jól bevált Viega préstechnikával egyszerű és gyors a szerelés. Szerelési biztonság műszaki gázok esetén A Sanpress Inox és a Sanpress Inox G sok különböző gáz szállítására szolgál az iparban. A rendszerek előnye már a szerelésnél megmutatkozik. A hideg préskötés-technikának köszönhetően 17

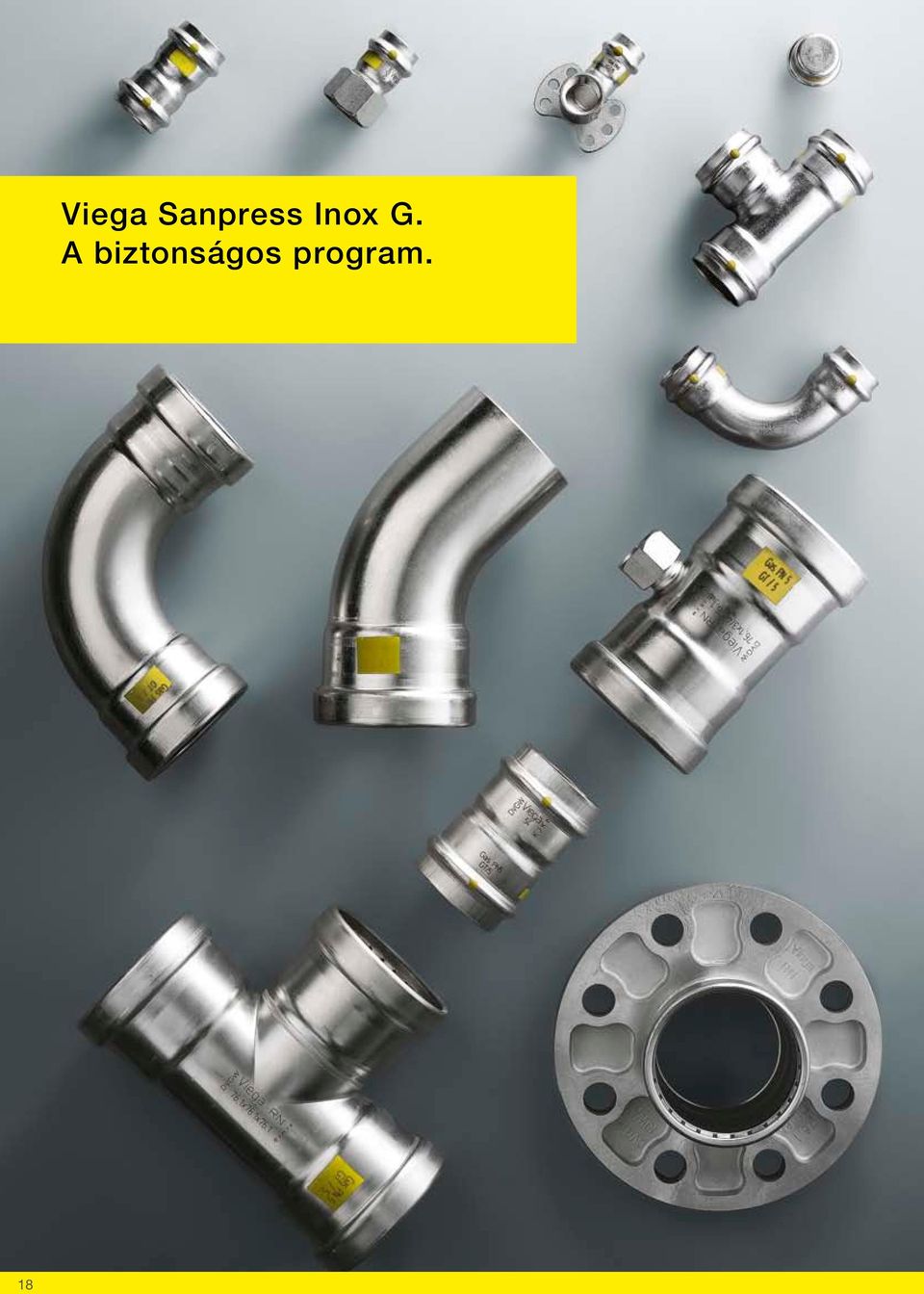

18 18 Viega Sanpress Inox G. A biztonságos program.

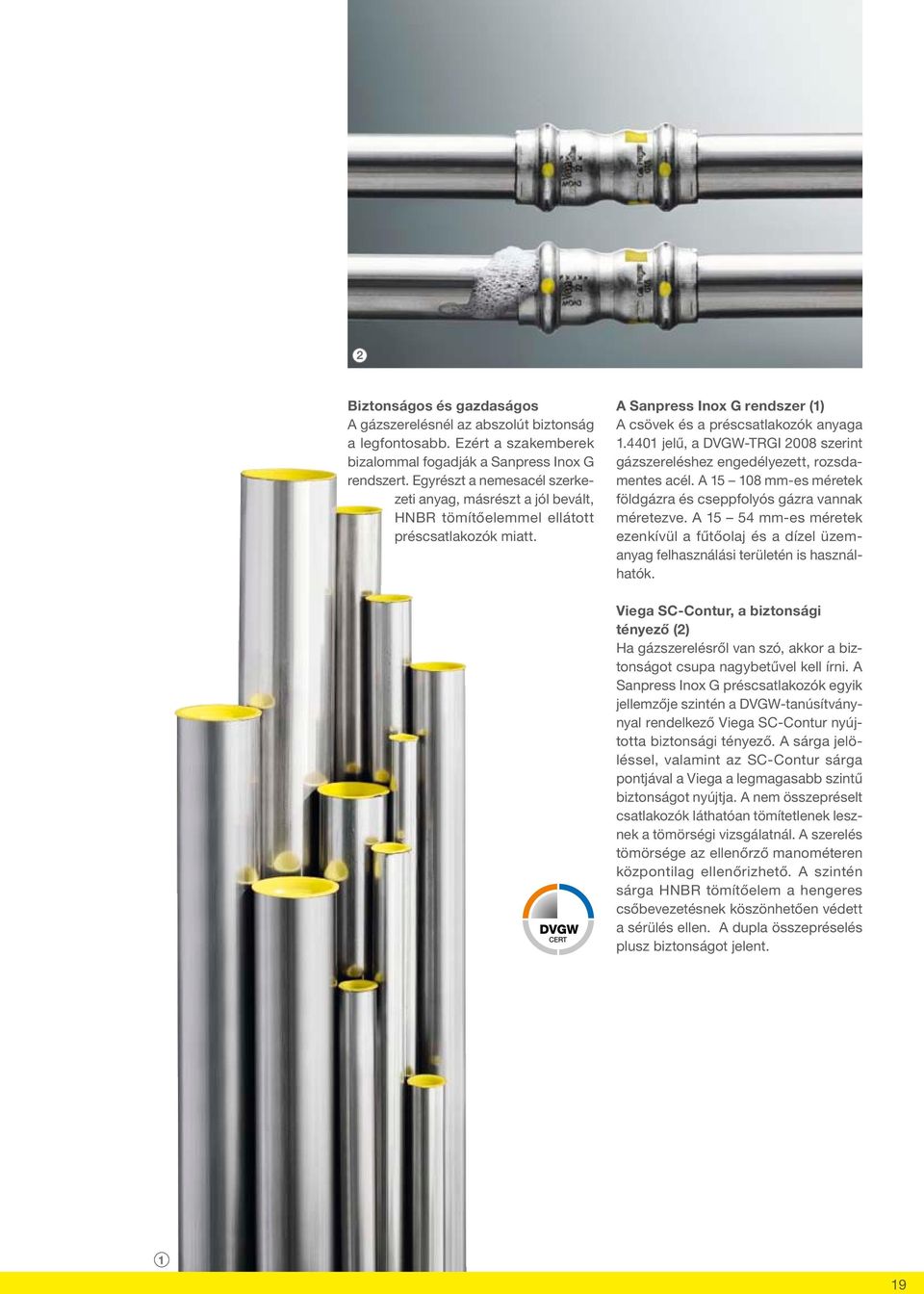

19 2 Biztonságos és gazdaságos A gázszerelésnél az abszolút biztonság a legfontosabb. Ezért a szakemberek bizalommal fogadják a Sanpress Inox G rendszert. Egyrészt a nemesacél szerkezeti anyag, másrészt a jól bevált, HNBR tömítőelemmel ellátott préscsatlakozók miatt. A Sanpress Inox G rendszer (1) A csövek és a préscsatlakozók anyaga jelű, a DVGW-TRGI 2008 szerint gázszereléshez engedélyezett, rozsdamentes acél. A mm-es méretek földgázra és cseppfolyós gázra vannak méretezve. A mm-es méretek ezenkívül a fűtőolaj és a dízel üzemanyag felhasználási területén is használhatók. Viega SC-Contur, a biztonsági tényező (2) Ha gázszerelésről van szó, akkor a biztonságot csupa nagybetűvel kell írni. A Sanpress Inox G préscsatlakozók egyik jellemzője szintén a DVGW-tanúsítványnyal rendelkező Viega SC-Contur nyújtotta biztonsági tényező. A sárga jelöléssel, valamint az SC-Contur sárga pontjával a Viega a legmagasabb szintű biztonságot nyújtja. A nem összepréselt csatlakozók láthatóan tömítetlenek lesznek a tömörségi vizsgálatnál. A szerelés tömörsége az ellenőrző manométeren központilag ellenőrizhető. A szintén sárga HNBR tömítőelem a hengeres csőbevezetésnek köszönhetően védett a sérülés ellen. A dupla összepréselés plusz biztonságot jelent. 1 19

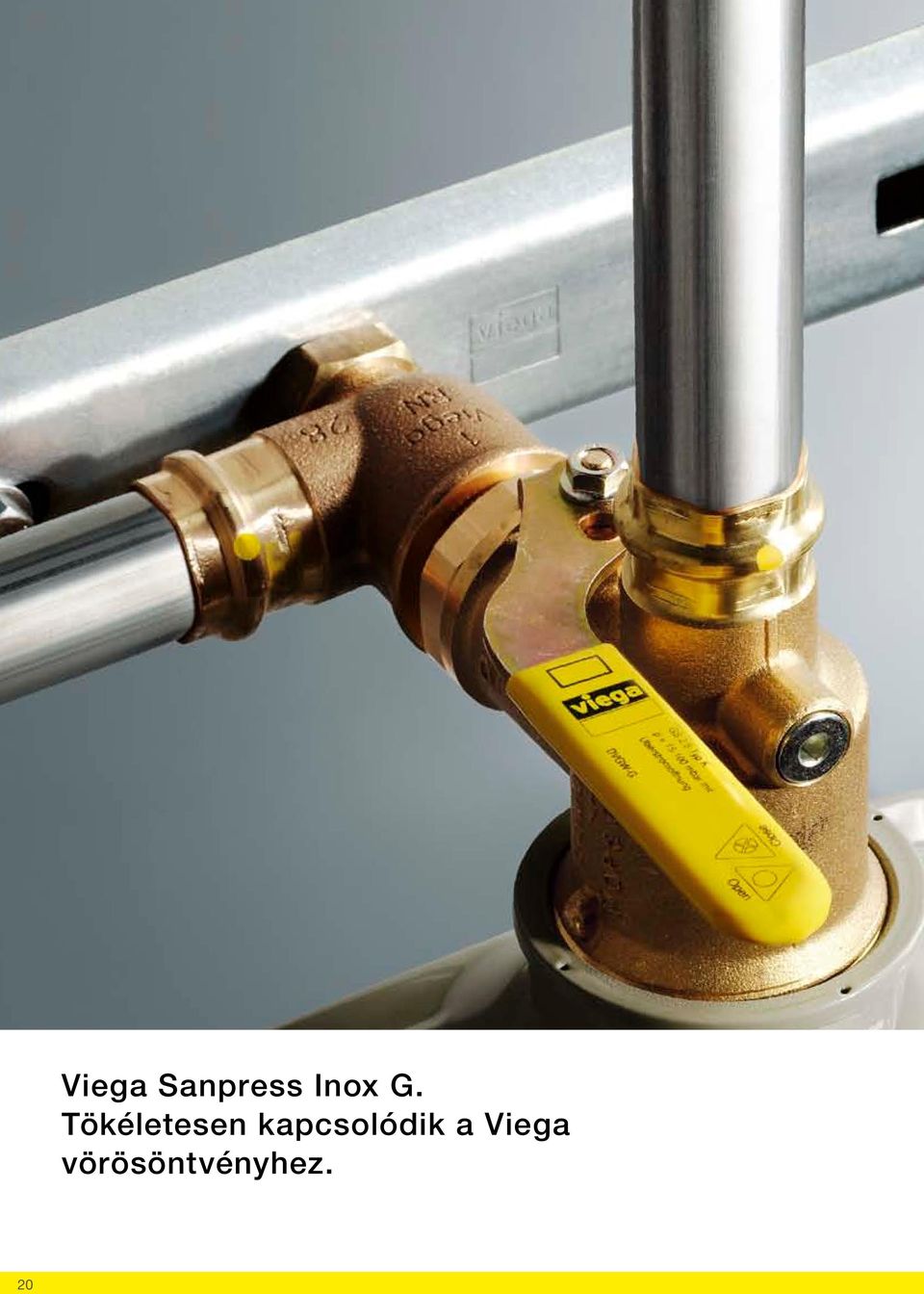

20 20 Viega Sanpress Inox G. Tökéletesen kapcsolódik a Viega vörösöntvényhez.

21 Gyors és gazdaságos Sanpress Inox G használatával a teljes épületgépészeti berendezés biztonságosan megvalósítható. A főelzáró berendezéstől a mérő- és készülékcsatlakozó szerelvényen át a gázkészülékek bekötéséig. A vörösöntvényből készült, gázmérőkhöz használható Profipress G csatlakozó és átmenő idomokkal történő kombinálás gazdaságos és biztonságos megoldás. Így biztonságos és gyors összekötéseket készíthet mégpedig csaknem mindenféle, szerelvényen, készüléken és eszközön lévő csatlakozóval. Sanpress Inox G, ipari gázberendezésekhez rugalmasan használható. Sokféle lehetőség gázmérők csatlakoztatásánál. 21

22 22 Viega Pressgun présgépek: teljesítmény, kompakt formában.

23 A Viega javaslata szerint a préspofákat rendszeres időközönként ellenőrizni kell. Praktikus figyelmeztetőként a sárga karbantartási plakett megmutatja a következő szervizelési időpontot. A Viega présszerszámai a legnehezebb munkakörülmények között is megőrzött minőségükkel győznek meg. TÜV-által ellenőrzött biztonságtechnikájukkal a legmegbízhatóbbak és ezzel a legsikeresebbek közé tartoznak Európában. Ezenkívül a hosszú karbantartási időközök garantálják a kiemelkedő gazdaságosságot. A Pressgun 5 présgépet robusztus kofferben, választhatóan akkumulátorral vagy tápegységgel szállítjuk. Az akkumulátor és a tápegység külön is megrendelhető. Viega Pressgun présgépek: a közös tulajdonságok Különösen könnyű egykezes kezelés. Könnyű, nagyteljesítményű, 18 V/2,0 Ah lítium-ion akkumulátorok mélykisülés elleni védelemmel és javított hidegindítási viselkedéssel; nagyobb kapacitás-követelményekhez opcionálisan kapható: a 18 V/4,0 Ah akkumulátor-változat. Nagyfokú rugalmasság minden szituációban a 180 -kal elfordítható présfejnek és a csuklós funkcióval rendelkező présgyűrűknek köszönhetően. TÜV által bevizsgált rendszerbiztonság: kioldás-késleltetés, csapszeges biztosítás, karbantartás-kijelzés és automatikus biztonsági zár. Viega Pressgun 5 Nagyteljesítményű présszerszám, választhatóan akkumulátoros vagy tápegységes üzemmóddal. Minden, mm közötti méretű préscsatlakozóhoz. Csak 3,2 kg súly préspofa nélkül. Hosszú, préseléses vagy 4 éves szervizelési intervallumok, biztonsági zár préselés után. Beépített LED-lámpa a préselési hely kényelmes megvilágításához. Viega Pressgun Picco Nagyon kicsi méret szűk csőaknákban és előfalas szerkezetekben végzett szereléshez mm közötti fém préscsatlakozókhoz, ill mm közötti műanyag préscsatlakozókhoz használható. Csak 2,5 kg súly préspofa nélkül. Hosszú, préseléses szervizelési intervallumok, biztonsági zár préselés után. A Viega présgyűrűkészleteket ütésálló kofferben, kettő, vagy hat présgyűrűvel szállítjuk. A présgyűrűk külön is kaphatók. 23

24 Viega Sanpress Inox. A termékek áttekintése. A következő áttekintés csak a számos Viega Sanpress Inox termék egy részét fedi le és ugyanakkor bizonyítja a rendszer nagy választékát és sokrétű használhatóságát. A megadott szám a modellszám. Az összekötők és alkatrészek alakjáról ad információt. A modellszámok előtti pontok ivóvízhez zöld, gázhoz sárga a mindenkori alkalmazási lehetőséget mutatják. A további részletes információkat a termékkatalógusban levő modellszám-jegyzékben találhatja meg LF 2326XL 0226XL 2326XLLF 2205XL 2316XL 0216XL 2316XLLF LF LF XL XL XLLF 2203XL 2203XL XL XL XLLF LF LF 2318XL 0218XL 2318XLLF 24

25 XL XL XLLF LF LF 2311XL 2311XLLF XL XL XLLF LF LF LF 2315XL 0215XL 2315XLLF XL XL XLLF LF LF 25

26 XL 0259XL 2359XLLF LF LF LF XL XL XL XL XL 2356XLLF LF XL LF

27 P P

28 HU /13 Műszaki változtatások joga fenntartva. Viega Kft Budapest Szépvölgyi út 146. Tel.: Fax: info@viega.hu
