1 Digitális fényképnyomtató Digitálna fototlačiareň DPP-FPHD1 HU SK Kezelési útmutató A nyomtató használatba vétele előtt kérjük, tanulmányozza át ezt az útmutatót, és őrizze meg, hogy a jövőben is fellapozhassa. Návod na používanie Skôr než tlačiareň začnete používať, prečítajte si pozorne tento návod a odložte si ho ako prípadný zdroj informácií v budúcnosti Sony Corporation (1)

2 Magyar VIGYÁZAT Tűz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Európai vásárlóink figyelmébe Ezt a terméket bevizsgálták, és úgy találták, hogy az EMC előírásokban meghatározott korlátokon belül esik, ha 3 méternél rövidebb átjátszókábellel használják. Figyelem Bizonyos frekvenciájú elektromágneses mezők e készülék kép- és hangminőségét befolyásolhatják. Megjegyzés Ha sztatikus elektromosság vagy elektromágneses erőtér miatt az adatátvitel megszakad, indítsa újra az alkalmazást, vagy húzza ki, majd csatlakoztassa ismét az adatátviteli (USB stb.) kábelt. Megjegyzés az EU-s irányelveket követő országokban élő vásárlóink számára A termék gyártója a Sony Corporation (címe: Konan Minato-ku Tokyo, Japán). EMC- és termékbiztonsági ügyekben a hivatalos márkaképviseletet a Sony Deutschland GmbH (címe: Hedelfinger Strasse 61, Stuttgart, Németország) látja el. Kérjük, hogy minden szerviz- és garanciakérdéssel a különálló szerviz- és garanciadokumentumban megadott címen keresse fel munkatársainkat. Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok, újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érde kében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Kapcsolódó tartozékok: Távirányító 2

3 Feleslegessé vált elemek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum az elemen vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy azt a használt elemek gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált elemek helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. Olyan berendezéseknél alkalmazott elemeket, ahol biztonsági, teljesítményi, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz állomány cserélheti ki Beépített elem esetén, hogy biztosítható legyen az elem megfelelő kezelése, a termékének elhasználódásakor jutassa el azt az arra kijelölt elektromos és elektronikus hulladékgyűjtő pontra. Minden más elem esetén kérjük, hogy tanulmányozza, milyen módon lehet biztonságosan az elemet a készülékből eltávolítani. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Minden CD, tévéműsor, szerzői jog által védett anyag (például kép, film, kiadvány) és saját felvételeinek, alkotásainak kivételével minden egyéb anyag kizárólag saját, otthoni használatara másolható, szerkeszthető, nyomtatható. Hacsak a lemásolandó anyagra vonatkozóan nem rendelkezik szerzői joggal vagy a szerzői jog tulajdonosától származó engedéllyel, ezen anyag fentieken túlmenő felhasználása a szerzői jogról szóló törvénybe ütközhet, és a szerzői jog tulajdonosa kártérítési igénnyel léphet fel. Amikor fényképekkel dolgozik ezzel a nyomtatóval, fordítson külön figyelmet a szerzői jogról szóló törvény előírásaira. Mások fényképének illetéktelen felhasználása és módosítása is megsértheti az illetők személyiségi jogait. Bizonyos bemutatók, előadások, kiállítások esetén tilos a fényképezés. Javaslat biztonsági másolat készítésére A nyomtató esetleges működési hibájából vagy hibás működéséből eredő adatvesztés elkerülése érdekében javasoljuk, hogy az adatokról készítsen biztonsági másolatot. Tájékoztatás A KERESKEDŐ SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT SEM FELELŐS SEMMINEMŰ KÖZVETLEN, ESETLEGES VAGY KÖVETKEZMÉNYKÉNT KELETKEZŐ, HIBÁS TERMÉK VAGY VALAMELY TERMÉK HASZNÁLATA ÁLTAL OKOZOTT BÁRMIFÉLE KÁRÉRT, VESZTESSÉGÉRT, KIADÁSÉRT. Védjegyek A Cyber-shot a Sony Corporation védjegye. A jelen kiadványban megemlített minden más cég- és terméknév tulajdonosának védjegye vagy bejegyzett védjegye lehet. Ebben a kézikönyvben nem tüntetjük fel a és az jelet. Ez a program részben az Independent JPEG Group munkáján alapul. HU 3

4 A csomag tartalmának ellenőrzése Bizonyosodjék meg arról, hogy a nyomtató dobozában benne vannak a következő tartozékok. Talp a felállított használathoz (2) Hálózati tápegység (AC-S2422) (1) A/V átjátszókábel (1) Tápkábel * (1) Komponens videokábel (1) Papírvédő (1) * Az ábrán látható tápkábel kizárólag 120 V- os feszültséghez való. A csatlakozódugó alakja és a tápkábel műszaki adatai attól függnek, hogy a nyomtatót mely térségben vásárolta. Tisztítóegység (1) / Tisztítólap (1) Kezelési útmutató (ez a kézikönyv, 1) Távirányító (1) 4

5 Tartalomjegyzék A csomag tartalmának ellenőrzése...4 Mire való ez a nyomtató?...6 A készülék részei...8 Előkészületek A nyomtatócsomag előkészítése A festékfólia-egység betétele A fotópapír betétele Csatlakoztatás Képek megtekintése televízión...19 Képek nyomtatása...20 Az akkumulátor töltése...21 Hibaelhárítás...22 Ha hiba lép fel Ha elakad a papír A nyomtató belsejének tisztítása Óvintézkedések...28 Műszaki adatok...30 Képek megjelenítési tartománya HU 5

6 Mire való ez a nyomtató? A DPP-FPHD1 digitális fényképnyomtató segítségével a képeket megnézheti HD televízión, és a kívánt képeket azonnal ki is nyomtathatja. Készítsen fényképet a DSC-T70 fényképezőgéppel. A DSC-T70 fényképezőgép használatát a hozzá mellékelt Használati útmutató és A Cyber-shot kézikönyve (PDF) kiadvány ismerteti. Fényképezés Összeállítás A fényképezőgépet és az adapterlemezt tegye a fényképezőgépillesztő egységre. t 19. oldal 6 Az adapterlemez a DSC-T70 mellékelt tartozéka.

7 Töltés A (mellékelt) komponens videokábel segítségével a fényképezőgépen lévő képeket HD televízión nézheti. t 19. oldal Amikor kikapcsolja a fényképezőgépet, a fényképezőgép illesztőegysége tölteni tudja a fényképezőgép akkumulátorát. A fényképezőgép illesztőegysége az akkumulátort gyorsabban tölti fel, mint a fényképezőgéphez mellékelt akkumulátortöltő. t 21. oldal HU Rögzített képek sorozatát is lejátszhatja a kívánt hatásokkal és zenével (Diabemutató). t 19. oldal f Lejátszás Nyomtatás A kívánt képet nagyon egyszerűen kinyomtathatja: nyomja meg a távirányító PRINT gombját. t 20. oldal Egyszerre legfeljebb 20 lap nyomtatható ki. A nagy állóképességet, nedvességtűrést és ujjlenyomat-mentességet biztosító Super Coat 2 funkció eredményeképp a nyomatok sokáig jó minőségűek maradnak. 7

8 A készülék részei A részletek a zárójelben feltüntetett oldalakon olvashatók. Nyomtató F A B C D E A Nyílások a talpak számára (17. oldal) B 1 (bekapcsolva/készenlétben) kijelző Ha a kijelző piros: A nyomtató készenléti állapotban van. Ha a kijelző sárgászöld: A nyomtató be van kapcsolva. Ha a kijelző sárgászölden villog: A nyomtatás folyamatban. Akkor is villog, ha hiba történt. C ACCESS kijelző (20. oldal) Világít: A fényképezőgépet a nyomtató vezérli. Villog: A kinyomtatandó kép sérült. D ERROR kijelző (13. és 26. oldal) Világít: Nincs betéve a papíradagoló tálca. A papíradagoló tálcán nincs fotópapír. Papír maradt a nyomtatóban. Lassan villog: A festékfólia a végére ért. Nincs festékfóliaegység a készülékben. Gyorsan villog: Elakadt a papír. E Papíradagoló tálca (14. oldal) F Papírkiadó nyílás Ha már 20 lap kijött a készülékből, vegye el őket a nyomtatótól. 8

9 G H I J M K L Papíradagoló tálca G Szellőzőnyílás H DC IN 24V aljzat (16. oldal) Ide dugja be a mellékelt hálózati tápegységet, és aztán a mellékelt tápkábellel csatlakoztassa a fali csatlakozóaljzatba. I A/V OUT aljzat (17. oldal) J COMPONENT OUT aljzat (17. oldal) K A festékfólia-egység helye (13. oldal) L A festékfólia-egység kioldó gombja (13. oldal) M A festékfólia-egység helyének fedele (13. oldal) A A papíradagoló fedele (14. oldal) HU A Fényképezőgép-illesztő egység A E D B C A Típusválasztó kapcsoló Amikor ezt a nyomtatót használja, a Típusválasztó kapcsolónak A állásban kell lennie. B CHARGE töltésjelző (21. oldal) C HD OUTPUT kijelző Akkor világít, ha a fényképezőgépen a HD(1080i) van beállítva. D Infravörös érzékelő E Többcélú csatlakozó 9

10 Távirányító A B C D E * A részletek a fényképezőgéphez mellékelt Használati útmutatóban és A Cyber-shot kézikönyvében olvashatók. PMegjegyzések A távirányító használatba vétele előtt távolítsa el a szigetelő lapot. Szigetelő lap F A fényképezőgép üzemeltetéséhez a távirányítót fordítsa a fényképezőgépillesztő egység infravörös érzékelője felé. A SLIDE SHOW (diabemutató) gomb (19. oldal) B PRINT (nyomtatás) gomb (20. oldal) C MENU gomb* (19. oldal) A diabemutató beállító képernyőjét jeleníti meg. D 1 (bekapcsolás/készenlét) gomb (19. oldal) A nyomtató bekapcsolásához nyomja meg a 1 gombot, hogy a 1 kijelző sárgászölden világítson. A nyomtató kikapcsolásához ismét nyomja meg a 1 gombot, hogy a 1 kijelző pirosan világítson. E áttekintő (index) gomb Ha át kíván térni az áttekintő (index) képernyőre, nyomja meg a gomb oldalát. Ha az egyképes képernyőre kíván váltani, nyomja meg a gomb másik oldalát. F Vezérlőgombok (v/v/b/b/ ) A v/v/b/b gombokat megnyomva képek jelölhetők ki, illetve képernyőbeállítások módosíthatók. A kép, menüelem kijelölését a gomb megnyomásával juttathatja érvényre. A távirányító elemének cseréje 1 Tartsa lenyomva a fület, és körmént a vájatba illesztve húzza ki az elemtartót. 2 Tegyen bele egy új elemet úgy, hogy a + oldala felfelé nézzen. 3 Kattanásig tolja vissza az elemtartót a távirányítóba. Fül Vigyázat! Ha nem megfelelő típusú elemet használ, az felrobbanhat. A használt elemeket az előírásoknak megfelelően vigye gyűjtőhelyre. VIGYÁZAT! Ha nem megfelelően bánik vele, az elem felrobbanhat. Ne töltse, ne szedje szét, ne dobja tűzbe! Ha gyenge a lítium elem, akkor előfordulhat, hogy a távirányító hatótávolsága lerövidül, vagy hogy a távirányító nem megfelelően működik. Ilyenkor az elemet cserélje ki egy Sony CR2025 típusú lítium elemre. Ha másfajta elemet használ, az tüzet okozhat vagy felrobbanhat. 10

11 Előkészületek A nyomtatócsomag előkészítése A fotópapír mérete A levelezőlap méretű fotópapír mérete a következő: Levelezőlap (10 15 cm) méret (101,6 152,4 mm) (a szegély nélküli legnagyobb nyomtatási méret) További, nem mellékelt nyomtatócsomagok A nyomtatóval a következő további, nem mellékelt nyomtatócsomagok használhatók: Levelezőlap méretű nyomtatócsomag SVM-F40P 40 db cm méretű fotópapír (2 db 20 lapos csomag) 40 kép kinyomtatásához elegendő festékfólia-egység SVM-F120P 120 db cm méretű fotópapír (6 db 20 lapos csomag) 3 db, egyenként 40 kép kinyomtatásához elegendő festékfóliaegység PMegjegyzések a lapok számával kapcsolatban Egy festékfólia-egységgel összesen 40 fotópapírlap nyomtatható ki, azaz 2 csomag 20 lapos fotópapír. A fotópapír behelyezésekor ügyeljen arra, hogy a papíradagoló tálcán ne legyen 20-nál több lap. Amikor elfogy a 2 csomag 20 lapos fotópapír, a festékfólia-egység is kifogy. 40 kép kinyomtatásához elegendő festékfólia-egység A papíradagoló tálcába 20 fotópapírlap 20 fotópapírlap PMegjegyzés Nem minden típus vásárolható meg minden országban, térségben. PMegjegyzések a nyomtatócsomagok használatával kapcsolatban Mindig kizárólag ehhez a nyomtatóhoz készített nyomtatócsomagot használjon. Ha másfajta nyomtatócsomagot használ, előfordulhat, hogy nem tud nyomtatni, vagy hogy a nyomtató hibásan fog működni. A felirat nélküli oldal a nyomtatási oldal. Ha a nyomtatási oldalra por vagy ujjlenyomat kerül, romolhat a nyomtatási minőség. Ügyeljen arra, nehogy megérintse a nyomtatási oldalt. Nyomtatás előtt a papírt ne hajtsa össze, ne tépje szét a perforálásnál. Ne nyomtasson használt fotópapírra, és ne próbálja meg a festékfólia-egységben visszatekerni a festékfóliát, mert ezzel tönkreteheti a nyomtatót. PMegjegyzések a nyomtatócsomagok tárolásával kapcsolatban (a nyomtatási minőség megőrzése érdekében) Ha hosszú ideig tárolni kíván egy részben felhasznált festékfólia-egységet és fotópapírcsomagot, akkor ezeket a nyomtatócsomag eredeti csomagolásában, vagy ahhoz hasonló tárolóban tárolja. A nyomtatócsomagot óvja a magas hőmérséklettől, a nagy páratartalomtól, a nagy portól, a közvetlen napfénytől. A nyomtatócsomagot a gyártás dátumától számított két éven belül használja fel. HU 11

12 PMegjegyzések a nyomatok tárolásával kapcsolatban A nyomatokra ne ragasszon átlátszó ragasztót, műanyag javítószalagot. Ne tartsa őket műanyag asztaltakaró alatt sem. Megjegyzések a nyomtatási eljárással kapcsolatban Ez a nyomtató egy festékfóliát használó, festékszublimálási elven működő készülék. Amint az az alábbi ábrán látható, a festékfólia három szín-rétegből (sárga, bíbor és ciánkék) és egy fedő védőrétegből áll. A nyomtatás megkezdésekor a nyomtatófej felmelegszik, és ahogy elhalad a fólia felett, elpárologtatja a festéket, amely így rákerül a fotópapírra. Miután a sárga, a bíbor és a ciánkék festék is rákerült a fotópapírra, az utolsó menetben a fedőréteg kerül rá a papírra, védőréteget képezve a nyomtatott felületen. Erre a négyrétegű nyomtatási eljárásra minden egyes nyomat elkészítéséhez szükség van. Egy festékfólia-egység 40 négyrétegű darabot tartalmaz. 40 fotópapír kinyomtatása után a festékfólia-egység is kifogy. A nyomtatás folyamata A nyomtatás befejeztéig a sárga, a bíbor, a ciánkék és az átlátszó védőréteget a nyomtató a következőképp dolgozza fel: A festékfólia-egységben a festékfólia ebben az irányban halad Védőfólia Ciánkék Bíbor Sárga Fotópapír PMegjegyzések Nyomtatás közben a fotópapír oda-vissza mozog a nyomtató nyomtatófeje előtt. Ez az oka annak, hogy nyomtatás közben a papír több alkalommal is részben kijön a hátsó, illetve az első papírkiadó nyíláson. Miután az utolsó menetben a védőréteg is a papírra került, a nyomtató kiadja a fotópapírt a papírkiadó nyíláson. 12

13 A festékfólia-egység betétele 1 Húzza el és nyissa ki a festékfóliaegység helyének fedelét. A festékfólia-egység kivétele Amikor elfogy a festékfólia, lassan villog az ERROR kijelző. Nyissa ki a festékfólia-egység helyének fedelét, tolja fel a kioldókart, és vegye ki az elhasznált festékfólia-egységet. Kioldókar HU 2 A nyíl irányában kattanásig tolja be helyére a festékfólia-egységet. PMegjegyzések A fotópapírral egybecsomagolt festékfóliaegységet használja. Ne érintse meg a festékfóliát, és ne tegye a festékfólia-egységet poros helyre. Ha a festékfóliára ujjlenyomat vagy por kerül, a nyomtatás nem lesz tökéletes. Festékfólia 3 Zárja be a festékfólia-egység helyének fedelét. 13

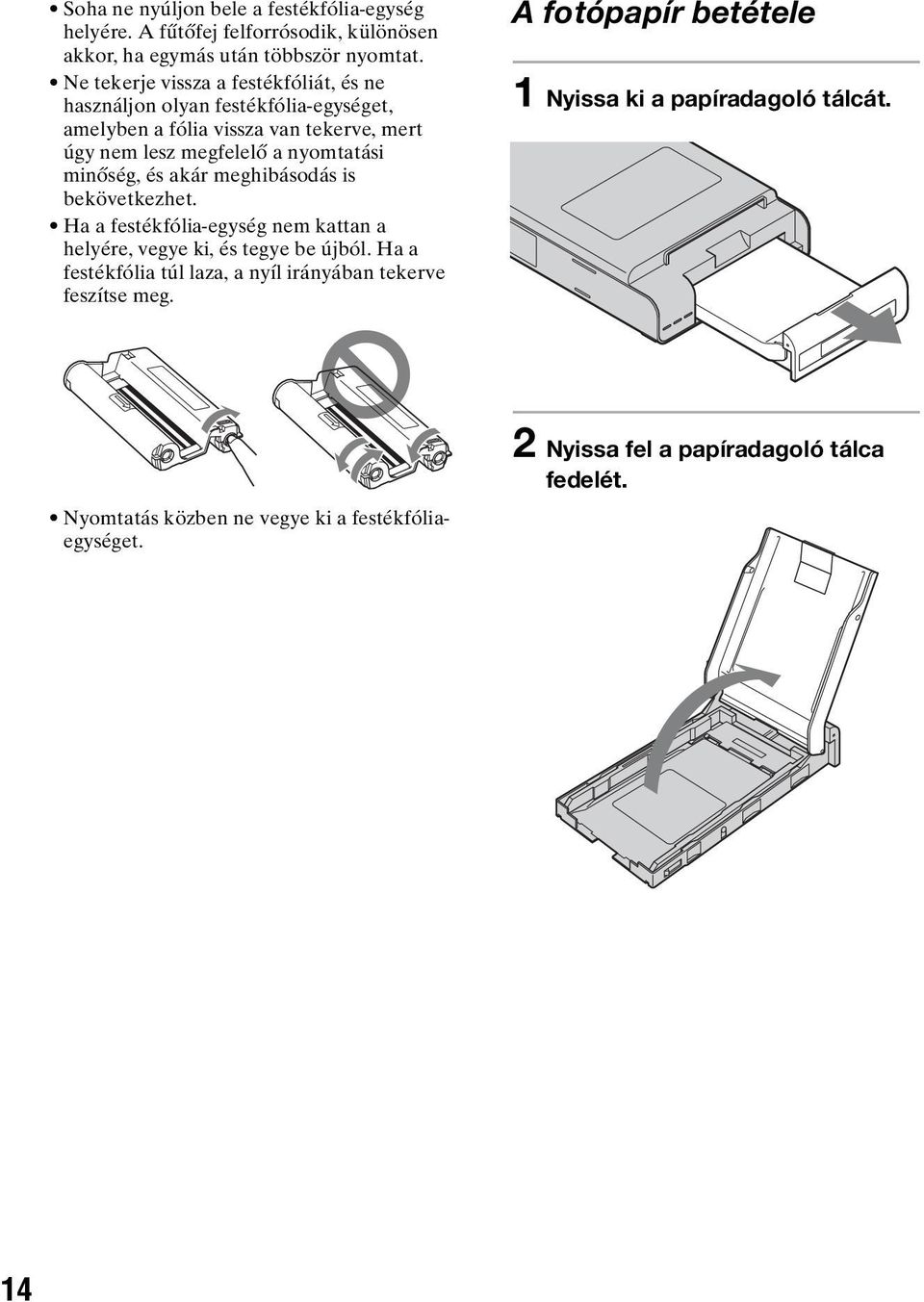

14 Soha ne nyúljon bele a festékfólia-egység helyére. A fűtőfej felforrósodik, különösen akkor, ha egymás után többször nyomtat. Ne tekerje vissza a festékfóliát, és ne használjon olyan festékfólia-egységet, amelyben a fólia vissza van tekerve, mert úgy nem lesz megfelelő a nyomtatási minőség, és akár meghibásodás is bekövetkezhet. Ha a festékfólia-egység nem kattan a helyére, vegye ki, és tegye be újból. Ha a festékfólia túl laza, a nyíl irányában tekerve feszítse meg. A fotópapír betétele 1 Nyissa ki a papíradagoló tálcát. Nyomtatás közben ne vegye ki a festékfóliaegységet. 2 Nyissa fel a papíradagoló tálca fedelét. 14

15 3 Tegye bele a fotópapírt a papíradagoló tálcába. Egyszerre legfeljebb 20 lap tehető bele. Alaposan pörgesse át a fotópapírlapokat. Úgy tegye bele a fotópapírt a tálcába, hogy a védőlap felülre kerüljön. Ha nincs védőlap: Alaposan pörgesse át a fotópapírlapokat. A fotópapírt nyomtatási oldalával (a feliratot nem tartalmazó oldalával) felfelé tegye a tálcába. Nyomtatási oldal 4 Vegye ki a védőlapot. 5 Zárja le a papíradagoló tálca fedelét. HU Papírbehelyezési irány A papírbehelyezési iránynak megfelelően úgy tegye be a papírokat, hogy a SONY emblémát tartalmazó hátoldaluk lefelé nézzen. A fotópapír hátoldala PMegjegyzés Ne nyúljon a nyomtatási oldalhoz. Ha ujjlenyomat van a nyomtatási oldalon, a nyomtatás nem lesz tökéletes. 15

16 6 Tegye be a papíradagoló tálcát a nyomtatóba. A papíradagoló tálcát egyenesen, teljesen tolja be a helyére. Csatlakoztatás 1 Dugja be a (mellékelt) hálózati tápegység csatlakozódugóját a nyomtató DC IN 24V aljzatába. PMegjegyzések Nyomtatás közben ne vegye ki a papíradagoló tálcát. A papírelakadás és a nyomtató hibás működésének megelőzése érdekében nyomtatás előtt gondoskodjék az alábbiakról: A fotópapírra ne írjon, ne gépeljen, ne nyomtasson semmit. A papírra a fotónyomtatás után írjon, olajos tollal. A fotópapírra nem lehet tintasugaras nyomtatóval stb. nyomtatni. A fotópapírra ne ragasszon cédulát, bélyeget. Ne hajtsa össze a fotópapírt. Egyszerre legfeljebb 20 fotópapírlapot használhat. Ne nyomtasson használt papírra. Attól, hogy egy képet kétszer nyomtat rá ugyanarra a lapra, a kinyomtatott kép nem lesz erősebb. A fotópapírt kizárólag ehhez a nyomtatóhoz használja. Ne használja fel a nyomtató által üresen kidobott fotópapírlapokat. 2 A tápkábel egyik csatlakozódugóját dugja be a mellékelt hálózati tápegységbe, másik csatlakozódugóját pedig dugja be egy közeli fali csatlakozóaljzatba (konnektorba). Ekkor felgyullad a 1 (bekapcsolva/ készenlétben) kijelző piros fénye. Hálózati tápegység Fali csatlakozóaljzathoz (konnektorhoz) Egyenáramú csatlakozódugó Tápkábel (hálózati kábel) PMegjegyzés A konnektornak a készülék közelében kell lennie, és könnyen elérhetőnek kell lennie. PMegjegyzések a fotópapír tárolásával kapcsolatban A papírlapokat ne tárolja úgy, hogy nyomtatási oldaluk hosszabb ideig egymással vagy gumival, műanyaggal (PVCvel, képlékenyítőszerrel stb.) érintkezzék, mert elszíneződés és a kinyomtatott kép minőségének romlása következhet be. 16

17 3 Csatlakoztassa a nyomtatót egy televíziókészülékhez. A komponens videokábellel és az A/V átjátszókábellel kösse össze a nyomtatót és a HD televíziókészüléket. Arról, hogy hogyan lehet képeket televízión lejátszani, a 19. oldalon olvashat. A nyomtató felállítása függőleges helyzetbe A nyomtatóra felteheti a talpakat, és így a nyomtatót függőleges helyzetbe állíthatja. Komponens videokábel Piros Fehér A/V átjátszókábel Ha a komponens videokábel és az A/V átjátszókábel is be van dugva, akkor a képeket a nyomtató nem az A/V OUT aljzaton, hanem a COMPONENT OUT aljzaton keresztül továbbítja. Előbb a fényképezőgép COMPONENT beállítását állítsa HD(1080i) értékre. Az A/V átjátszókábellel kösse össze a nyomtatót és a HD televíziókészüléket. Komponens Hang (monó) Ügyeljen arra, hogy a talpakon és a talpak számára kialakított nyílásoknál lévő v jelek illeszkedjenek egymáshoz. A (mellékelt) papírvédő használata A fotópapír nyomtatás közben néhányszor kijön a nyomtató hátsó oldalán. A papírvédővel óvhatja a nyomtatóból kijövő fotópapírt. A papírvédő a szellőzőnyílás eltakarását is megakadályozza. HU Az A/V OUT aljzathoz Piros Fehér Sárga Hang (monó) A/V átjátszókábel PÓvintézkedések Amíg a fali csatlakozóaljzathoz csatlakozik, a nyomtató akkor sincs leválasztva az elektromos hálózatról, ha maga a nyomtató ki van kapcsolva. A hálózati tápegységet egy könnyen elérhető közeli konnektorhoz csatlakoztassa. Ha a tápegység használata során valamilyen problémát észlel, a dugót a fali csatlakozóaljzatból kihúzva azonnal szüntesse meg az áramellátást. Ha már nem kívánja használni a hálózati tápegységet, húzza ki a nyomtató DC IN 24V aljzatából. 17

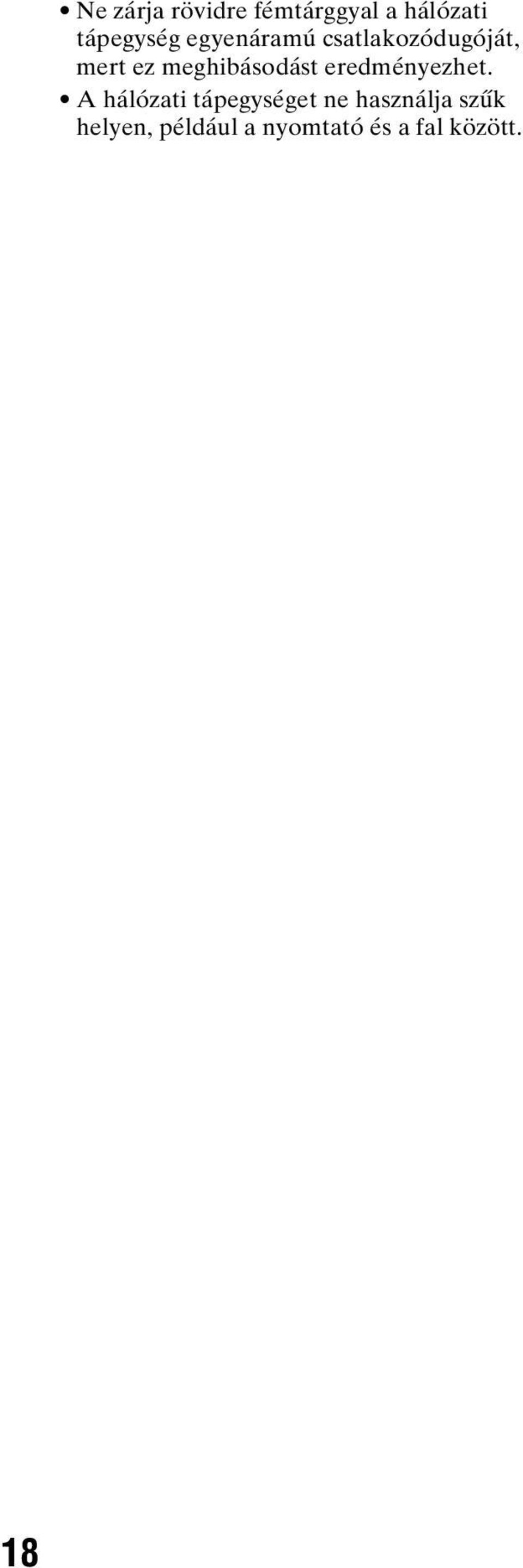

18 18 Ne zárja rövidre fémtárggyal a hálózati tápegység egyenáramú csatlakozódugóját, mert ez meghibásodást eredményezhet. A hálózati tápegységet ne használja szűk helyen, például a nyomtató és a fal között.

19 Képek megtekintése televízión PMegjegyzés Nézze meg, hogy a fényképezőgép USB csatl. beállításának értéke PictBridge vagy Auto -e. A részletek a fényképezőgéphez mellékelt Használati útmutatóban és A Cyber-shot kézikönyvében olvashatók. A képek lejátszásához a televíziót vagy a (mellékelt) A/V átjátszókábellel, vagy a (mellékelt) komponens kábellel és az A/V átjátszókábellel csatlakoztassa. 1 Tegye az adapterlemezt a fényképezőgép-illesztő egységre. 2 A fényképezőgépet tegye az illesztőegységre. 3 Kapcsolja be a televíziókészüléket, és állítsa be a bemenetet. A részletek a televízió kezelési útmutatójában találhatók. 4 A távirányító 1 gombját megnyomva kapcsolja be a fényképezőgépet. Megjelenik a lejátszás képernyője. 5 A távirányító b/b gombjának segítségével válassza ki a kívánt képet. Mozgóképet nem lehet lejátszani. Amikor a komponens videokábelt csatlakoztatja, akkor előbb a fényképezőgép COMPONENT beállítását állítsa HD(1080i) értékre. Képek megtekintése diabemutatóként A fényképezőgéppel készített fényképekből álló diabemutató lejátszásához nem kell mást tennie, mint hogy megnyomja a távirányító SLIDE SHOW gombját. A távirányító MENU gombjával módosíthatja a diabemutató beállításait. HU A nyomtató csak a DSC-T70 típusú fényképezőgéppel használható. 19

20 Képek nyomtatása 1 A fényképezőgépet és az adapterlemezt tegye a fényképezőgép-illesztő egységre, és kapcsolja be a fényképezőgépet. Megjelenik a lejátszás képernyője. 2 A b/b gomb segítségével válassza ki a kinyomtatandó képet. Egy kép úgy is kinyomtatható, hogy az áttekintő (index) képernyőn jelöli ki. 3 Nyomja meg a távirányító PRINT (nyomtatás) gombját. Kinyomtatódik a kép. Amikor kész a nyomtatatás, eltűnik a Nyomtatás... képernyő. A nyomtatási beállítások módosítása Ha a fényképezőgép menüjéből próbál meg nyomtatni, a nyomtatási beállítások képernyő jelenik meg. A következő nyomtatási módok valamelyikét választhatja: Áttekintő (index) nyomtatás Nyomtatás szegéllyel/szegély nélkül* Dátumos nyomtatás * Ha szegéllyel nyomtat 16:9-es képet, akkor a szélek levágása nélkül, a teljes képet ki tudja nyomtatni. (t31. oldal) A nyomtatás további részleteit A Cyber-shot kézikönyve tartalmazza. Nyomtatáskor televízión lejátszhatja és megtekintheti a képeket. ( t19. oldal ) PMegjegyzések a nyomtatással kapcsolatban Nyomtatás közben sose mozgassa, sose kapcsolja ki a nyomtatót, mert beszorulhat a festékfólia vagy a fotópapír. Ha kikapcsolta a nyomtatót, hagyja benne a papíradagoló tálcát, és kapcsolja be újra. Ha az a fotópapír, amelyre a nyomtató éppen nyomtatott, bennmaradt a nyomtatóban, azt a nyomtató automatikusan kidobja; távolítsa el ezt a papírt, és a nyomtatást folytassa az 1. lépéssel. A fotópapír nyomtatás közben néhányszor kijön a nyomtató hátsó oldalán. Ne nyúljon a megjelenő papírhoz, és ne húzza ki. Nyomtatás közben a papírvédővel vagy más módon biztosítson a nyomtató mögött ehhez elegendő helyet. Ha folyamatos nyomtatás közben kifogy a fotópapír, vagy ha akkor kísérli meg a nyomtatást, amikor a papíradagoló tálcában nincs fotópapír, felgyullad a nyomtató ERROR kijelzője. A nyomtató kikapcsolása nélkül tegyen bele fotópapírt, és folytassa a nyomtatást. Megjegyzés az ACCESS kijelzővel kapcsolatban Az ACCESS kijelző a következőképp mutatja a nyomtató és a fényképezőgép kapcsolatának állapotát: Ha a kijelző világít: Élő kapcsolat van a nyomtató és a fényképezőgép között. Ha a kijelző villog: A kinyomtatandó kép sérült. 20

21 Az akkumulátor töltése Kapcsolja ki a fényképezőgépet, ne vegye ki belőle az akkumulátort, és így tegye a fényképezőgép-illesztő egységre. A töltés automatikusan megkezdődik. Felgyullad a fényképezőgép-illesztő egység CHARGE töltésjelzője. Ha bekapcsolja a fényképezőgépet, a fényképezőgép-illesztő egység abbahagyja az akkumulátor töltését. Amikor a töltési szint eléri a Normál töltést*, kialszik a CHARGE töltésjelző. * Normál töltéssel a felvételi és lejátszási idő a Teljes töltéssel elérhetőnek mintegy 90%-a. A teljesen lemerült akkumulátor teljes feltöltéséhez 25 C-on hozzávetőlegesen 170 perc szükséges. A töltési körülményektől és a környezettől függően a töltés tovább is tarthat. Ilyenkor előfordulhat, hogy még a távirányító 1 (bekapcsolva/ készenlétben) gombját megnyomva sem sikerül kikapcsolnia a nyomtatót. Ha a nyomtató motorja még mindig megy, a fényképezőgépet a motor leállása után kapcsolja ki. Amikor megy a motor, az akkumulátort nem lehet tölteni. Ha a CHARGE töltésjelző több mint 10 másodpercig sem nem világít, sem nem villog, akkor lapozza fel a Hibaelhárítás című fejezetet. Miután a fényképezőgépet a fényképezőgép-illesztő egységre tette, előfordulhat, hogy 3 10 másodpercig villog a CHARGE töltésjelző. Ez nem hibára utal, hanem azt jelzi, hogy a fényképezőgép és az illesztőegység felveszi egymással a kapcsolatot. HU Töltési hőmérséklet A töltés hőmérséklettartománya: 0 C 40 C Az akkumulátor maximális hatékonysága azonban 10 C és 30 C közötti hőmérsékleten végrehajtott töltéssel érhető el. 21

22 Hibaelhárítás Ha hiba lép fel Ha a nyomtató használata során problémája támad, a következő útmutató segítségével próbálja meg elhárítani. Ha a hiba továbbra is fennáll, vegye fel a kapcsolatot a Sony márkakereskedővel. x Bekapcsolás/töltés A nyomtatót nem lehet bekapcsolni. Ellenőrizze, hogy a tápkábel be van-e dugva egy fali csatlakozóaljzatba. Nem lehet feltölteni az akkumulátort (nem világít a CHARGE töltésjelző). Kapcsolja ki a fényképezőgépet. Ellenőrizze, megfelelően csatlakozik-e a hálózati tápegység. Ellenőrizze, hogy a fényképezőgép megfelelően van-e rajta az illesztőegységen. Ellenőrizze, megfelelően van-e betéve az akkumulátor. Az akkumulátor teljesen fel van töltve. A fényképezőgépben lévő akkumulátor nem megfelelő. A fényképezőgéphez való akkumulátort használjon. A nyomtató motorja még mindig megy. Vegye le a fényképezőgépet az illesztőegységről. Várjon, amíg a nyomtató magától ki nem kikapcsol. Győződjék meg arról, hogy a 1 (bekapcsolva/készenlétben) kijelző már nem sárgászölden, hanem pirosan világít, majd a fényképezőgépet tegye ismét az illesztőegységre. A CHARGE kijelző gyorsan villog, vagy több mint 10 másodpercen át villog. A fényképezőgépben lévő akkumulátor nem megfelelő. A fényképezőgéphez való akkumulátort használjon. Ellenőrizze, hogy a fényképezőgép megfelelően van-e rajta az illesztőegységen. Nem lehet bekapcsolni a fényképezőgépet, vagy az hirtelen kikapcsol. Ellenőrizze, hogy a fényképezőgép megfelelően van-e rajta az illesztőegységen. Ellenőrizze, megfelelően csatlakozik-e a hálózati tápegység. x Csatlakoztatás a fényképezőgéphez Nem gyullad fel a nyomtató ACCESS kijelzője. Ellenőrizze, megfelelően csatlakozik-e a kábel. Ellenőrizze, be van-e kapcsolva a nyomtató. Ha villog a nyomtató ACCESS kijelzője, tegye az alábbiak egyikét. Bontsa a fényképezőgép és a nyomtató közötti kapcsolatot, majd csatlakoztassa őket újra. Vagy kapcsolja ki, majd be a nyomtatót és a fényképezőgépet. A fényképezőgépen Mass Storage mód van beállítva. Állítsa át PictBridge -re vagy Auto -ra. 22

23 x Nyomtatás A fényképezőgépen hibaüzenet jelenik meg, és nem lehet kinyomtatni a képeket. A festékfólia-egység típusa nem illik a fotópapír típusához. Olyan fotópapírt tegyen a nyomtatóba, amely illeszkedik a nyomtatóban lévő festékfólia-egység típusához. A festékfólia-egység kicseréléséhez állítsa le a nyomtatást, cserélje ki a festékfóliaegységet, majd folytassa a nyomtatást. A nyomtató nem veszi be a fotópapírt. A nyomtató egyszerre több papírlapot vesz be. A nyomtató ferdén veszi be papírlapot. Hibás működést eredményezhet, ha a papír nem megfelelően van a nyomtatóban. Ellenőrizze a következőket: Ellenőrizze, hogy a megfelelő fotópapír és festékfólia-egység került-e a nyomtatóba. (t11. oldal) Ellenőrizze, hogy a fotópapír a megfelelő irányban lett-e betéve. (t15. oldal) Ellenőrizze, hogy 20-nál több fotópapírlap van-e a papíradagoló tálcában. (t15. oldal) Ellenőrizze, hogy a fotópapír alaposan át lett-e pörgetve. Ellenőrizze, hogy nyomtatás előtt a fotópapír nem lett-e összehajtva. Ha folyamatos nyomtatás közben kifogy a fotópapír, vagy ha akkor kísérli meg a nyomtatást, amikor a papíradagoló tálcában nincs fotópapír, felgyullad a nyomtató ERROR kijelzője. A nyomtató kikapcsolása nélkül tegyen bele fotópapírt, és folytassa a nyomtatást. A használni kívánt fotópapír ezzel a nyomtatóval nem használható. Ehhez a nyomtatóhoz gyártott fotópapírt használjon. Rendellenes működést okozhat, ha nem ehhez a nyomtatóhoz gyártott fotópapírt használ. (t11. oldal) Ha a nyomtató nem tudja bevenni a fotópapírt, gyorsan villog az ERROR kijelző. Vegye ki a papíradagoló tálcát, és nézze meg, nem akadt-e el a papír. (t26. oldal) HU Nyomtatás közben kijön a fotópapír. Nyomtatás közben a fotópapír kijöhet néhányszor. Ne nyúljon a megjelenő papírhoz, és ne húzza ki. Várja meg, amíg a nyomtatás befejeztével a papírt a nyomtató teljesen kidobja. Mivel nyomtatás közben a fotópapír néhányszor kijön a nyomtató hátsó oldalán, a papírvédővel vagy más módon ehhez a nyomtatás során biztosítson elegendő helyet a nyomtató mögött. Nem lehet nyomtatni. Mozgóképek nem nyomtathatók ki. 23

24 x Nyomat A kinyomtatott kép rossz minőségű. Poros a festékfólia. Törölje le a port a festékfólia-egység műanyag részéről. A fotópapír nyomtatási oldalán por vagy ujjlenyomat van. Ne nyúljon a nyomtatási oldalhoz (a felirat nélküli fényes oldalhoz). Ha ujjlenyomat van a nyomtatási oldalon, a nyomtatás nem lesz tökéletes. Használt fotópapírt vagy festékfólia-egységet használ újra. Ne használjon használt fotópapírt. Attól, hogy egy képet kétszer nyomtat rá ugyanarra a lapra, a kinyomtatott kép nem lesz erősebb. Ha így tesz, hibás működés léphet fel. A fényképezőgép képernyőjén megjelenő kép minősége és színe nem egyezik meg a kinyomtatott kép minőségével és színével. A képek színe és minősége a kijelző vagy LCD képernyő jellemzőinek függvényében változik. A képernyőn megjelenő kép csak a tájékoztatásul szolgál. A nyomtató a képet a nyomtatási tartományban nem teljes méretben nyomtatja ki. A nyomtatási tartomány a kép méretének függvényében változik. (t31. oldal) A kinyomtatott kép ferde. A papíradagoló tálca nem megfelelően van betéve. Vegye ki a papíradagoló tálcát, majd határozottan és egyenesen, teljesen tolja be a helyére. A fényképezőgéppel elforgatott kép nem úgy jelenik meg fotópapíron. Elforgatott kép kinyomtatásakor a nyomtató a képet az elforgatás előtti helyzetében nyomtatja ki. x Képek megtekintése televízión A képet/hangot nem lehet televízión lejátszani. Ha csak a komponens kábel van bedugva, akkor a hang nem jut el a televízióhoz. Dugja be az A/V átjátszókábelt a komponens videoaljzatnak megfelelő audioaljzatba. Lehet, hogy nem megfelelően állította be a fényképezőgépen a HD komponens videokimenetet. Olvassa el a fényképezőgép használati útmutatóját, és állítsa be megfelelően a COMPONENT értékét. A képek nem mennek át az A/V átjátszókábelen. Ha a nyomtatót és a televíziót a komponens videokábel is összeköti, húzza ki a komponens videokábelt a nyomtatóból. 24

25 x Egyéb A festékfólia-egység nem akar bemenni a helyére. Vegye ki, és tegye be újra a festékfólia-egységet. Ha a festékfólia túl laza (de csak ekkor), a nyíl irányában tekerve feszítse meg. (t14. oldal) Nem lehet kivenni a festékfólia-egységet. Ne vegye ki a papíradagoló tálcát, és a 1 (bekapcsolás/készenlét) gombbal kapcsolja ki, majd újra be a készüléket. Miután leáll kezdeti mozgása, vegye ki a festékfóliaegységet. Ha így nem oldódik meg a probléma, vegye fel a kapcsolatot a Sony márkaszervizzel vagy a Sony márkakereskedővel. Nem jön ki a fotópapír. Ha az ERROR kijelző gyorsan villog, akkor elakadt a papír. Olvassa el a Ha elakad a papír című fejezetet (t26. oldal), és a nyomtatóból távolítsa el az elakadt papírt. Ha nem sikerül eltávolítani az elakadt papírt, keresse fel a Sony márkaszervizt. Ha az ERROR kijelző folyamatosan világít, a fotópapír eltávolítása után indítsa újra a nyomtatást. Olvassa el a Ha elakad a papír című fejezetet (t26. oldal), és a nyomtatóból távolítsa el az elakadt papírt. Ha nem sikerül eltávolítani az elakadt papírt, keresse fel a Sony márkaszervizt. HU A nyomtatás félúton abbamarad. Ha az ERROR kijelző gyorsan villog, akkor elakadt a papír. Olvassa el a Ha elakad a papír című fejezetet (t26. oldal), és a nyomtatóból távolítsa el az elakadt papírt. Ha nem sikerül eltávolítani az elakadt papírt, keresse fel a Sony márkaszervizt. Nem működnek a távirányító gombjai, és nem lehet a nyomtatót üzemeltetni. Ellenőrizze, megfelelően csatlakozik-e a fényképezőgép az illesztőegységhez. Ellenőrizze, megfelelően csatlakozik-e a hálózati tápegység. Lemerült a távirányító eleme. Cserélje ki az elemet egy újra. A fényképezőgépet nem lehet az illesztőegységre rátenni. Ellenőrizze, hogy a típusválasztó kapcsoló A állásban van-e. (t9. oldal) 25

26 Ha elakad a papír Ha elakad a fotópapír, akkor leáll a nyomtatás, és világít vagy villog az ERROR kijelző. Ha az ERROR kijelző világít, vegye ki a fotópapírt, és folytassa a nyomtatást. Ha az ERROR kijelző gyorsan villog, akkor húzza ki a fali csatlakozóaljzatból a tápkábelt, majd ismét dugja be. A nyomtató kezdeti betöltési munkafolyamatának végén vegye ki a nyomtatóból a papíradagoló tálcát. Nézze meg, hogy van-e elakadt papírlap a nyomtató kimenő és beszedő nyílásában, és ha igen, vegye ki. A nyomtató belsejének tisztítása Ha a kinyomtatott képeken fehér vonalak vagy pontsorok jelennek meg, akkor a mellékelt tisztítóegység és a mellékelt nyomtatócsomag tisztítólapjának segítségével tisztítsa meg a nyomtató belsejét. 1 Nyissa ki a festékfólia-egység helyének fedelét, és ha van a nyomtatóban festékfólia-egység, vegye ki (t13. oldal). 2 Tegye be a mellékelt tisztítóegységet a nyomtatóba, és zárja be a festékfólia-egység helyének fedelét. ERROR kijelző PMegjegyzés Ha nem tudja kivenni az elakadt papírt, vegye fel a kapcsolatot a Sony márkakereskedővel vagy márkaszervizzel. 3 Vegye ki a papíradagoló tálcát a nyomtatóból. Ha van fotópapír a papíradagoló tálcában, vegye ki belőle. 26

27 4 Tegye a tisztítólapot a papíradagoló tálcába. A tisztítólapot úgy tegye be, hogy a feliratot nem tartalmazó oldala nézzen felfelé. feliratot nem tartalmazó oldal Amikor befejeződött a tisztítás Tegye be a nyomtatóba a festékfóliaegységet és a papíradagoló tálcát. PMegjegyzések A nyomtatót csak akkor tisztítsa meg, amikor a nyomaton fehér vonalak vagy pontsorok láthatók. Amikor a nyomtatás megfelelő, a tisztítás nem javít a kinyomtatott képek minőségén. Tisztításkor ne tegye a tisztítólapot a fotópapírlapok tetejére, mert ez papírelakadást és egyéb problémát okozhat. Ha a tisztítás nem javít a nyomtatás minőségén, egymás után többször hajtsa végre a tisztítási folyamatot. HU 5 Tegye be a papíradagoló tálcát a nyomtatóba. A nyomtató automatikusan megkezdi a tisztítást. A 1 (bekapcsolva/készenlétben) kijelző lassan, zölden villog. A tisztítás befejeztével a nyomtató a tisztítólapot a papírkiadó nyíláson át automatikusan kidobja. 6 A nyomtatóból vegye ki a tisztítóegységet és a tisztítólapot. Tegye el a tisztítóegységet és a tisztítólapot, hogy később is meg tudja velük tisztítani a nyomtatót. 27

28 Óvintézkedések Biztonság Ügyeljen arra, nehogy nehéz tárgyat tegyen vagy ejtsen a tápkábelre, illetve nehogy valamilyen más módon megsértse a tápkábelt. A nyomtatót sose használja sérült tápkábellel. Ha tárgy vagy folyadék kerül a nyomtatóba, húzza ki a nyomtatót az elektromos hálózatból, és csak azután használja újból, miután szakemberrel ellenőriztette. Soha ne szerelje szét a nyomtatót. Amikor kihúzza a tápkábelt, a csatlakozódugót fogja. A kábelt magát sohase húzza. Ha hosszabb ideig nem szándékozik használni a nyomtatót, nyúzza ki a tápkábelt a fali csatlakozóaljzatból. Ne bánjon durván a nyomtatóval. Az áramütés veszélyének csökkentése érdekében tisztítás és javítás előtt a nyomtatót mindig húzza ki az elektromos hálózatból. Elhelyezés A nyomtatót vízszintesen vagy függőlegesen, a javasolt módon helyezze el. Ha nem így tesz, hibás működés léphet fel. Ne tegye a nyomtatót olyan helyre, ahol: rázkódik, nagy a páratartalom, nagy a por, közvetlen napfény éri, nagyon meleg vagy nagyon hideg van. A nyomtató közelében ne használjon elektromos készüléket. Elektromágnes térben a nyomtató nem működik megfelelően. Ne tegyen nehéz tárgyat a nyomtatóra. A nyomtató körül hagyjon elegendően nagy szabad teret, ne zárja el a szellőzőnyílásokat. Ha elzárja a szellőzőnyílásokat, a készülék belseje túlmelegedhet. Hálózati tápegység Csak a nyomtatóhoz mellékelt hálózati tápegységet használja. Ne használjon semmilyen más hálózati tápegységet, mert az hibás működést eredményezhet. A mellékelt hálózati tápegységet ne használja más készülékhez. Transzformátort (úti feszültségátalakítót) ne használjon, mert az túlmelegedhet, és hibás működést eredményezhet. Ha megsérül a hálózati tápegység kábele, ne használja tovább, mert veszélyes. Páralecsapódás Ha a nyomtatót hideg helyről közvetlenül meleg helyre viszi, vagy ha nagyon meleg vagy párás szobába teszi, a készülék belsejében pára csapódhat le. Ilyen esetben a nyomtató nagy valószínűséggel nem működik, és meg is hibásodhat, ha használni próbálja. Páralecsapódás esetén húzza ki a nyomtató tápkábelét, és a készüléket ne használja legalább egy órán át. Szállítás Amikor a nyomtatót szállítja, vegye ki belőle a festékfólia-egységet, a papíradagoló tálcát és a hálózati tápegységet, és a nyomtatót és tartozékait tegye bele eredeti dobozukba és védőcsomagolásukba. Ha már nincs meg az eredeti doboz és csomagolóanyag, a nyomtatót szállításkor azokhoz hasonló csomagolóanyag segítségével védje meg a sérülésektől. 28

29 Tisztítás A készülék házát, a vezérlőpanelt és a gombokat száraz puha, vagy kímélő tisztítószerrel megnedvesített puha ruhadarabbal tisztítsa. Ne használjon semmilyen oldószert (például alkoholt, benzint), mert azok tönkretehetik a felületet. Megjegyzések a fotópapír és a festékfólia-egység tárolásával kapcsolatban A fotópapír és a festékfólia-egység tárolásakor fordítson különös figyelmet a következőkre. A fotópapírt és a festékfólia-egységet óvja a magas hőmérséklettől, a nagy páratartalomtól, a nagy portól, a közvetlen napfénytől. Ha félig használt fotópapír-csomagot és festékfólia-egységet szeretne tárolni, ehhez használja eredeti zacskójukat. HU Másolatok készítésére vonatkozó korlátozások Ha a nyomtatóval dokumentumokról készít másolatot, fordítson különös figyelmet a következőkre: Törvény tiltja bankjegyek, érmék, értékpapírok másolását. Ugyancsak törvény tiltja üres tanúsítványok, üres licencek, üres útlevelek, üres személyes okmányok, valamint fel nem használt postai bélyegek másolását. Tévéműsorok, filmek, videokazetták, mások által készített fényképek, továbbá egyéb anyagok szerzői jogi védelem alatt állhatnak. Az ilyen anyagok illetéktelen kinyomtatása megsértheti a szerzői jogra vonatkozó törvény előírásait. 29

30 Műszaki adatok x Nyomtató Nyomtatási módszer Színszublimációs nyomtatás (3 menetes sárga/bíbor/cián) Felbontás 300 (vízsz.) 300 (függ.) dpi Egyenértékű a következővel 3 színű tintasugaras 4800 dpi 4800 dpi *1 6 színű tintasugaras 3810 dpi 3810 dpi *2 Pontonkénti képfeldolgozás 256 szintű (sárga/bíbor/cián színenként 8 bit), kb szín Nyomtatási méret Levelezőlap (10 15 cm) méret: 101,6 152,4 mm (legfeljebb, szegély nélkül) Nyomtatási idő (laponként) PictBridge módban: Kb. 61 másodperc: 8 Mega, 2,21 MB-os fájlméret Kb. 53 másodperc: 3 Mega, 1,03 MB-os fájlméret Bemeneti és kimeneti csatlakozók DC IN aljzat A/V OUT aljzat COMPONENT OUT aljzat Használható képfájl-formátumok JPEG: DCF 2.0-kompatibilis, Exif 2.21-kompatibilis, JFIF *3 Egyes képájl-formátumok nem használhatók. Festékfólia/Fotópapír Lásd A nyomtatócsomag előkészítése című fejezetet a 11. oldalon. Tápfeszültség DC IN aljzat, 24 V egyenáram (Készenléti üzemmódban kevesebb, mint 1 W) Teljesítményfelvétel Átlagos: legfeljebb 52 W Csúcs: legfeljebb 93 W Üzemi hőmérséklet 5 35 C Méretek Kb mm (szé/ma/mé, a kiálló részek, a papírvédő és a talpak nélkül) Tömeg Kb. 1,75 kg (festékfólia-egység, fotópapír és hálózati tápegység nélkül) Mellékelt tartozékok Lásd A csomag tartalmának ellenőrzése című fejezetet a 4. oldalon. x Fényképezőgép-illesztő egység Méretek Kb mm (szé/ma/mé, a kiálló részek nélkül) Tömeg Kb. 90 g (kábel nélkül) Üzemi hőmérséklet 5 35 C x AC-S2422 hálózati tápegység Tápfeszültség 100 V 240 V váltakozó áram, 50/60 Hz, 1,5 0,75 A Névleges kimeneti feszültség 24 V egyenáram, 2,2 A (csúcs: 3,7 A, 6,5 s) Méretek Kb ,5 122 mm (szé/ma/mé, a kiálló részek nélkül) Tömeg Kb. 305 g Üzemi hőmérséklet 5 35 C A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak. *1: os mátrix használata esetén: = dpi *2: 12,7 12,7-es mátrix használata esetén: ,7 = dpi *3: 4:4:4, 4:2:2 vagy 4:2:0 formátumú alap- JPEG Az Ügyfélszolgálat honlapja A terméktámogatással kapcsolatos legfrissebb információk a következő honlapon olvashatók: 30

31 Képek megjelenítési tartománya x Megjelenítési tartomány A teljes HD televízió képpontot tud teljes mértékben megjeleníteni, a szélességmagasság arány 16:9. Képméret Normál (4:3) Nagy felbontású HD (high definition) tévé képe/a fényképezőgép képernyőjén látható kép Fotópapíron (3:2) : Sötétebb színnel jelenik meg. A kép felső és alsó széle egy kicsit le van vágva. 3:2 HU : Sötétebb színnel jelenik meg. A teljes kép kinyomtatódik. 16:9 Szegély nélküli nyomat A kép bal és jobb oldali széle egy kicsit le van vágva. Szegéllyel rendelkező nyomat A teljes kép kissé le van kicsinyítve, és így teljes egészében ki van nyomtatva. 31

32 Slovensky VÝSTRAHA Aby ste znížili riziko vzniku požiaru alebo úrazu elektrickým prúdom, nevystavujte zariadenie dažďu ani vlhkosti. Likvidácia starých elektrických a elektronických zariadení (Platí v Európskej únii a ostatných európskych krajinách so zavedeným separovaným zberom) Informácie pre spotrebiteľov v Európe Tento produkt bol testovaný a je v súlade s limitmi smernice EMC týkajúcej sa používania prípojných káblov kratších ako 3 metre. Upozornenie Elektromagnetické pole pri určitých frekvenciách môže na tomto zariadení ovplyvniť kvalitu obrazu a zvuku. Poznámka Ak statická elektrina alebo elektromagnetické pole spôsobia prerušenie prenosu údajov (zlyhanie), reštartujte aplikáciu alebo odpojte a znovu pripojte komunikačný kábel (kábel USB atd.). Poznámka pre zákazníkov v krajinách podliehajúcich smerniciam EÚ Výrobcom tohto produktu je spoločnosť Sony Corporation, Konan Minato-ku Tokyo, , Japonsko. Autorizovaným zástupcom pre smernicu pre elektromagnetickú kompatibilitu (EMC) a bezpečnosť produktov je spoločnosť Sony Deutschland GmbH, Hedelfinger Strasse 61, Stuttgart, Nemecko. V prípade záležitostí týkajúcich sa servisu alebo záruky sa obracajte na adresy uvedené v samostatných dokumentoch týkajúcich sa servisu a záruky. Tento symbol na výrobku alebo obale znamená, že s výrobkom nemôže byt nakladané ako s domovým odpadom. Miesto toho je potrebné ho doručit do vyhradeného zberného miesta na recykláciu elektrozariadení. Tým, že zaistíte správne zneškodnenie, pomôžete zabránit potencionálnemu negatívnemu vplyvu na životné prostredie a l udské zdravie, ktoré by v opačnom prípade hrozilo pri nesprávnom nakladaní s týmto výrobkom. Recyklácia materiálov pomáha uchovávat prírodné zdroje. Pre získanie d alších podrobných informácií o recyklácii tohoto výrobku kontaktujte prosím váš miestny alebo obecný úrad, miestnu službu pre zber domového odpadu alebo predajňu, kde ste výrobok zakúpili. Použiteľné príslušenstvo: diaľkový ovládač 2

33 Zneškodňovanie použitých batérií (platí v Európskej únii a ostatných európskych krajinách so zavedeným separovaným zberom) Tento symbol na batérii alebo obale znamená, že batéria dodaná s týmto výrobkom nemôže byť spracovaná s domovým odpadom. Tým, že zaistíte správne zneškodnenie týchto batérií, pomôžete zabrániť potencionálne negatívnemu vplyvu na životné prostredie a ľudské zdravie, ktorý by v opačnom prípade mohol byť spôsobený pri nesprávnom nakladaní s použitou batériou. Recyklácia materiálov pomáha uchovávať prírodné zdroje. V prípade, že výrobok, ktorý z dôvodu bezpečnosti, výkonu alebo integrity údajov, vyžaduje trvalé pripojenie zabudovanej batérie, táto batéria musí byť vymenená iba kvalifikovaným personálom. Aby ste zarucili, že batéria bude správne spracovaná, odovzdajte tento výrobok na konci jeho životnosti na vhodnom zbernom mieste pre recykláciu elektrických a elektronických zariadení. Pre všetky ostatné batérie, prosím, postupujte podľa časti ako vybrať bezpečne batériu z výrobku. Odovzdajte batériu na vhodnom zbernom mieste pre recykláciu použitých batérií. Pre získanie ďaľších podrobných informácií o recyklácii tohoto výrobku alebo batérie kontaktuje prosím váš miestny alebo obecný úrad, miestnu službu pre zber domového odpadu alebo predajňu, kde ste výrobok zakúpili. UPOZORNENIE NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM. NEOTVÁRAŤ! POUŽÍVAŤ LEN NA SUCHÝCH MIESTACH. NEVYSTAVUJTE OHŇU! NEVYSTAVUJTE VYSOKÝM TEPLOTÁM (60 ). NEROZOBERAŤ! NESKRATOVAŤ! AK CHCETE ZABRÁNIŤ POŠKODENIU KONEKTORA, SKRATU ATĎ., POUŽÍVAJTE PRI PRENOSE A USKLADŇOVANÍ BATÉRIE PUZDRO NA BATÉRIU. (AK BOLO PUZDRO DODANÉ S FOTOAPARÁTOM.) Rozmnožovanie, vydávanie alebo tlač diskov CD, televíznych programov, materiálov chránených autorskými právami ako sú napríklad obrázky, publikácie alebo akýkoľvek iný materiál; okrem takého, ktorý je určený pre vaše nahrávanie a vytváranie, je obmedzené len na súkromné a domáce použitie. Pokiaľ nemáte autorské práva alebo povolenie od vlastníkov autorských práv na duplikáciu materiálov, používanie týchto materiálov na základe tohto obmedzenia môže byť v rozpore s ustanoveniami zákonov o autorských právach a môže byť predmetom vymáhania odškodného zo strany vlastníka autorských práv. Pri používaní fotografií s touto tlačiarňou dbajte na to, aby používanie nebolo v rozpore s ustanoveniami autorských práv. Akékoľvek neoprávnené používanie alebo upravovanie fotografií iných ľudí taktiež môže byť v rozpore s ich zákonmi. V niektorých prípadoch môže byť predvádzanie, interpretácia alebo vystavovanie fotografií zakázané. Odporúčania pre zálohovanie Aby ste zabránili možnej strate údajov spôsobenej náhodnou operáciou alebo poruchou tlačiarne, odporúčame vám, aby ste si vždy odkladali záložné kópie vašich údajov. Informácie PREDAJCA V ŽIADNOM PRÍPADE NEZODPOVEDÁ ZA ŽIADNE PRIAME, NÁHODNÉ ALEBO NEPREDVÍDATEĽNÉ ŠKODY AKÉHOKOĽVEK CHARAKTERU, ZA STRATU ÚDAJOV, ANI ZA NÁKLADY VYPLÝVAJÚCE Z POUŽÍVANIA POŠKODENÉHO PRODUKTU ALEBO AKÉHOKOĽVEK INÉHO PRODUKTU. Ochranné známky Cyber-shot je ochrannou známkou spoločnosti Sony Corporation. Všetky ostatné spoločnosti a názvy produktov uvedené v tomto dokumente môžu byť ochranné alebo registrované ochranné známky príslušných spoločností. Okrem toho, v príručke sa značky a neuvádzajú v každom prípade. Tento softvér je čiastočne založený na práci skupiny Independent JPEG Group. 3 SK

34 Kontrola obsahu balenia Skontrolujte, či bolo s tlačiarňou dodané nasledujúce príslušenstvo. Prípojný kábel A/V (1) Sieťový adaptér (AC-S2422) (1) Komponentný video kábel (1) Sieťový napájací kábel * (1) Ochrana papiera (1) * Zobrazený sieťový napájací kábel je možné použiť len pri napätí 120V. Tvar zástrčky a technické parametre sieťového napájacieho kábla sa môžu líšiť v závislosti od krajiny, kde ste tlačiareň zakúpili. Návod na používanie (tento návod, 1) Čistiaca kazeta (1)/ Čistiaci hárok (1) Diaľkový ovládač (1) Príslušenstvo pre zvislý stojan (2) 4

35 Obsah Kontrola obsahu balenia...4 Čo môžete robiť s tlačiarňou...6 Popis jednotlivých častí...8 Príprava Príprava balíka tlačiarne Zakladanie atramentovej kazety Zakladanie tlačového papiera Pripojenie Prezeranie záberov v televíznom prijímači...18 Tlač záberov...19 Nabíjanie batérie...20 Riešenie problémov...21 Ak sa vyskytnú problémy V prípade, že sa zasekne papier Čistenie vnútra tlačiarne Odporúčania...27 Technické parametre...29 Rozsah zobrazenia záberov SK 5

36 Čo môžete robiť s tlačiarňou Môžete prezerať zábery na televíznom prijímači s vysokým rozlíšením a pomocou digitálnej fototlačiarne DPP- FPHD1 môžete požadovaný záber okamžite tlačiť. Snímanie záberov pomocou zariadenia DSC-T70. Podrobnejšie informácie o používaní zariadenia DSC-T70 nájdete v Návod na používanie dodávaného s fotoaparátom a s Príručka k zariadeniu Cyber-shot (PDF). Snímanie Nastavenie Umiestnite fotoaparát a adaptačnú podložku do adaptéra fotoaparátu. t strana 18 Adaptačná podložka sa dodáva spoločne so zariadením DSC-T70. 6

37 Prehrávanie Nabíjanie Zábery z fotoaparátu môžete prezerať v televíznom prijímači s vysokým rozlíšením, a to použitím komponentého video kábla (dodáva sa). t strana 18 V prípade, že vypnete fotoaparát, adaptér fotoaparátu môže nabiť batériu fotoaparátu. Adaptér fotoaparátu môže batériu nabiť oveľa rýchlejšie než nabíjačka batérií dodávaná s fotoaparátom. t strana 20 Sériu nasnímaných záberov môžete prehrávať s použitím požadovaného efektu a hudby (Prehliadka záberov). t strana 18 f SK Tlač Požadované zábery môžete jednoducho tlačiť, a to stlačením tlačidla PRINT na diaľkovom ovládači. t strana 19 Naraz môžete tlačiť až 20 hárkov tlačového papiera. Ak chcete vytlačený materiál udržať v dobrej kvalite na dlhšiu dobu, funkcia Super Coat 2 zaručí väčšiu trvácnosť a odolnosť voči vlhkosti a odtlačkom prstov. 7

38 Popis jednotlivých častí Ďalšie podrobnosti nájdete na stranách uvedených v zátvorkách. Tlačiareň F A B C D E A Štrbina na príslušenstvo pre stojan (strana 17) B Indikátor 1 (zapnúť/pohotovostný režim) Svieti na červeno: Tlačiareň je v pohotovostnom režime. Svieti na žltozeleno: Tlačiareň je zapnutá. Bliká na žltozeleno: Prebieha tlač. Bliká aj prípade, ak sa vyskytne chyba. C Indikátor ACCESS (strana 19) Svieti: Fotoaparát je pripojený k tlačiarni. Bliká: Záber, ktorý chcete tlačiť je poškodený. D Indikátor ERROR (strany 13, 25) Svieti: Nie je pridaný zásobník papiera. V zásobníku papiera nie je žiadny tlačový papier. V tlačiarni zostal papier. Bliká pomaly: Končí sa atramentová páska. Nie je vložená žiadna atramentová kazety. Bliká rýchlo: Papier sa zasekol. E Zásobník papiera (strana 14) F Otvor na vysunutie papiera Vysunutý papier nenechávajte v tlačiarni, ak presahuje počet 20 hárkov. 8
