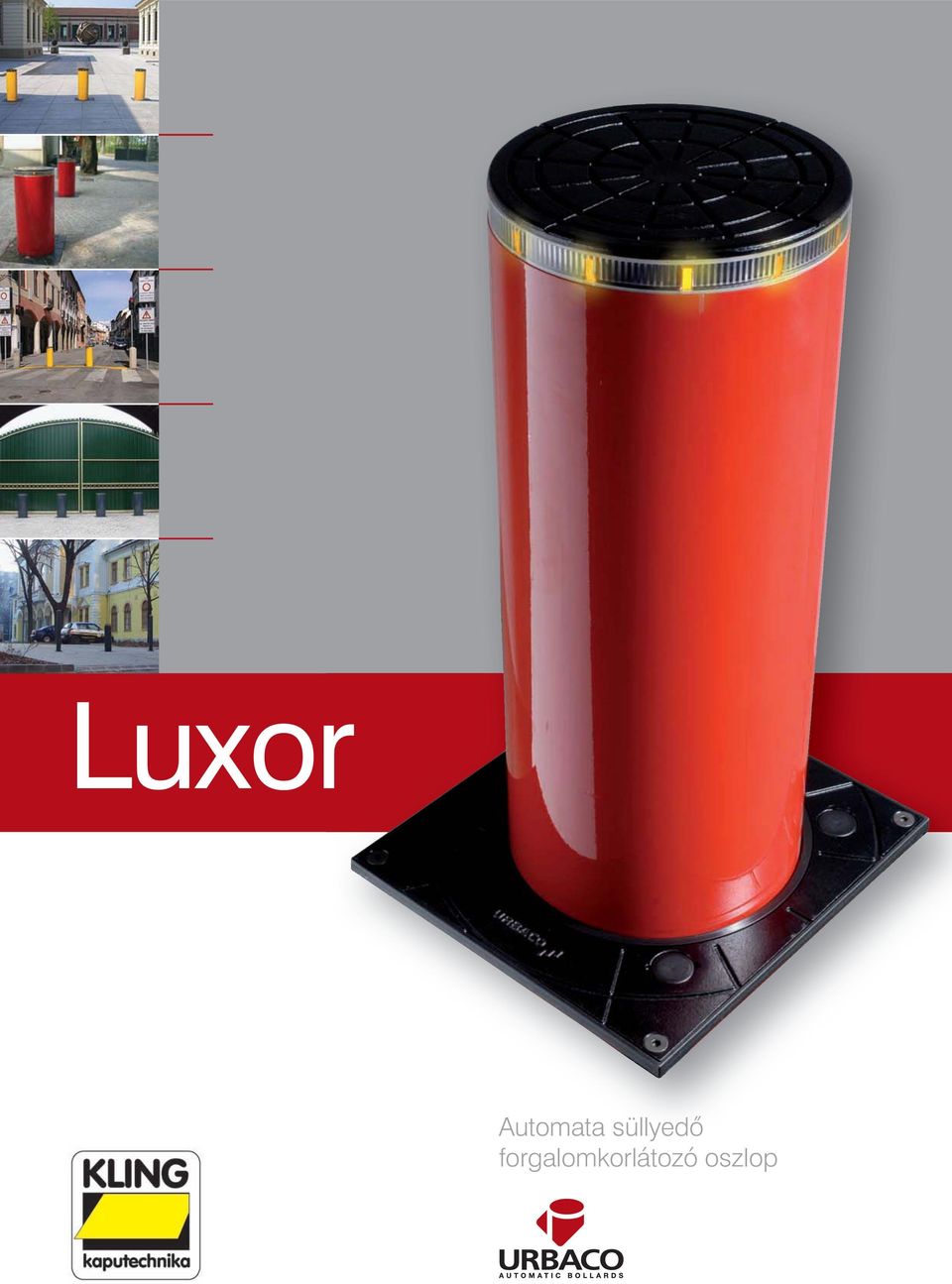

1 Luxor Automata süllyedő forgalomkorlátozó oszlop

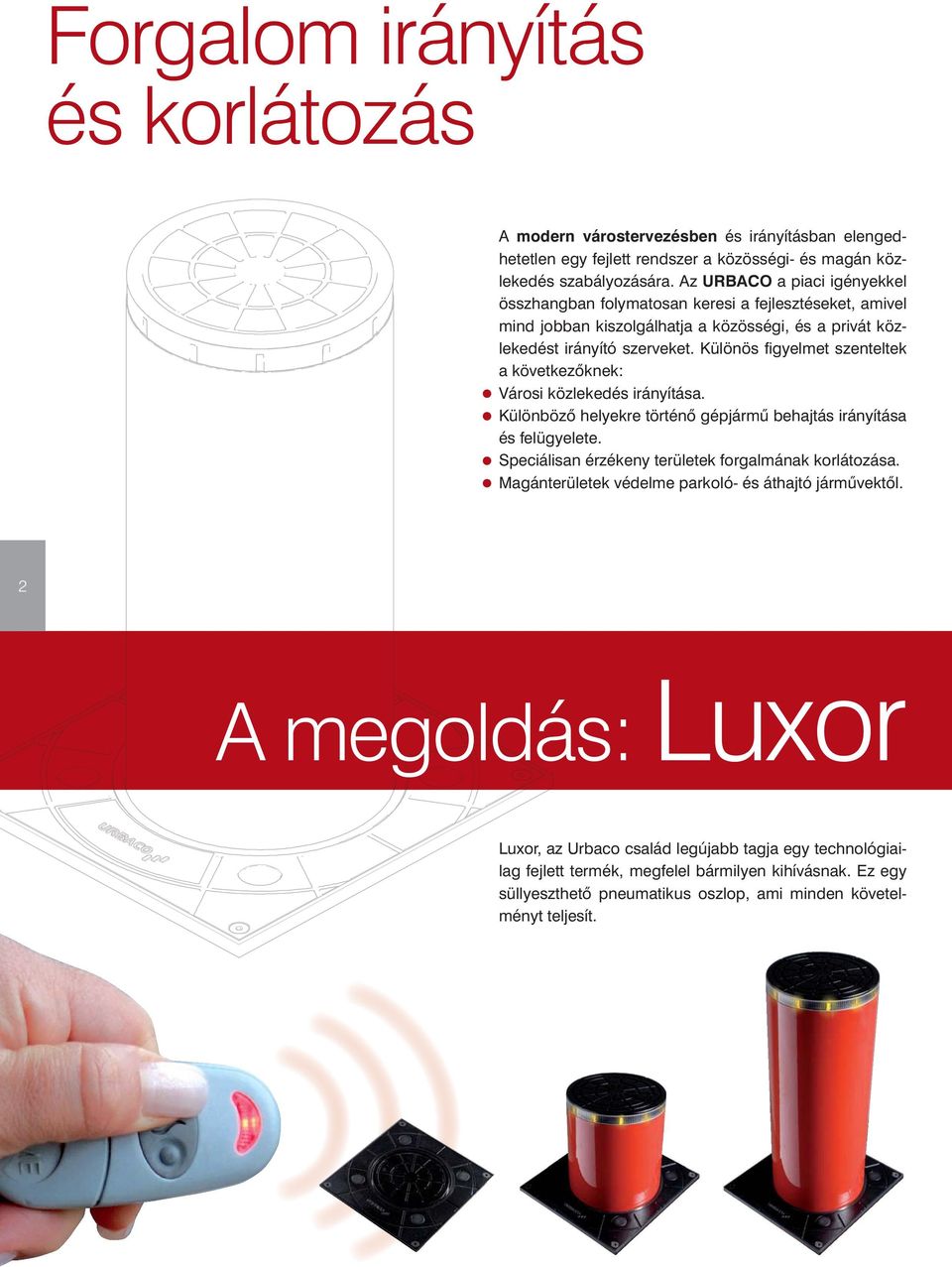

2 Forgalom irányítás és korlátozás A modern várostervezésben és irányításban elengedhetetlen egy fejlett rendszer a közösségi- és magán közlekedés szabályozására. Az URBACO a piaci igényekkel össz hangban folymatosan keresi a fejlesztéseket, amivel mind jobban kiszolgálhatja a közösségi, és a privát közlekedést irányító szerveket. Különös figyelmet szenteltek a következőknek: Városi közlekedés irányítása. Különböző helyekre történő gépjármű behajtás irányítása és felügyelete. Speciálisan érzékeny területek forgalmának korlátozása. Magánterületek védelme parkoló- és áthajtó járművektől. 2 A megoldás: Luxor Luxor, az Urbaco család legújabb tagja egy technológi ailag fejlett termék, megfelel bármilyen kihívásnak. Ez egy süllyeszthető pneumatikus oszlop, ami minden követelményt teljesít.

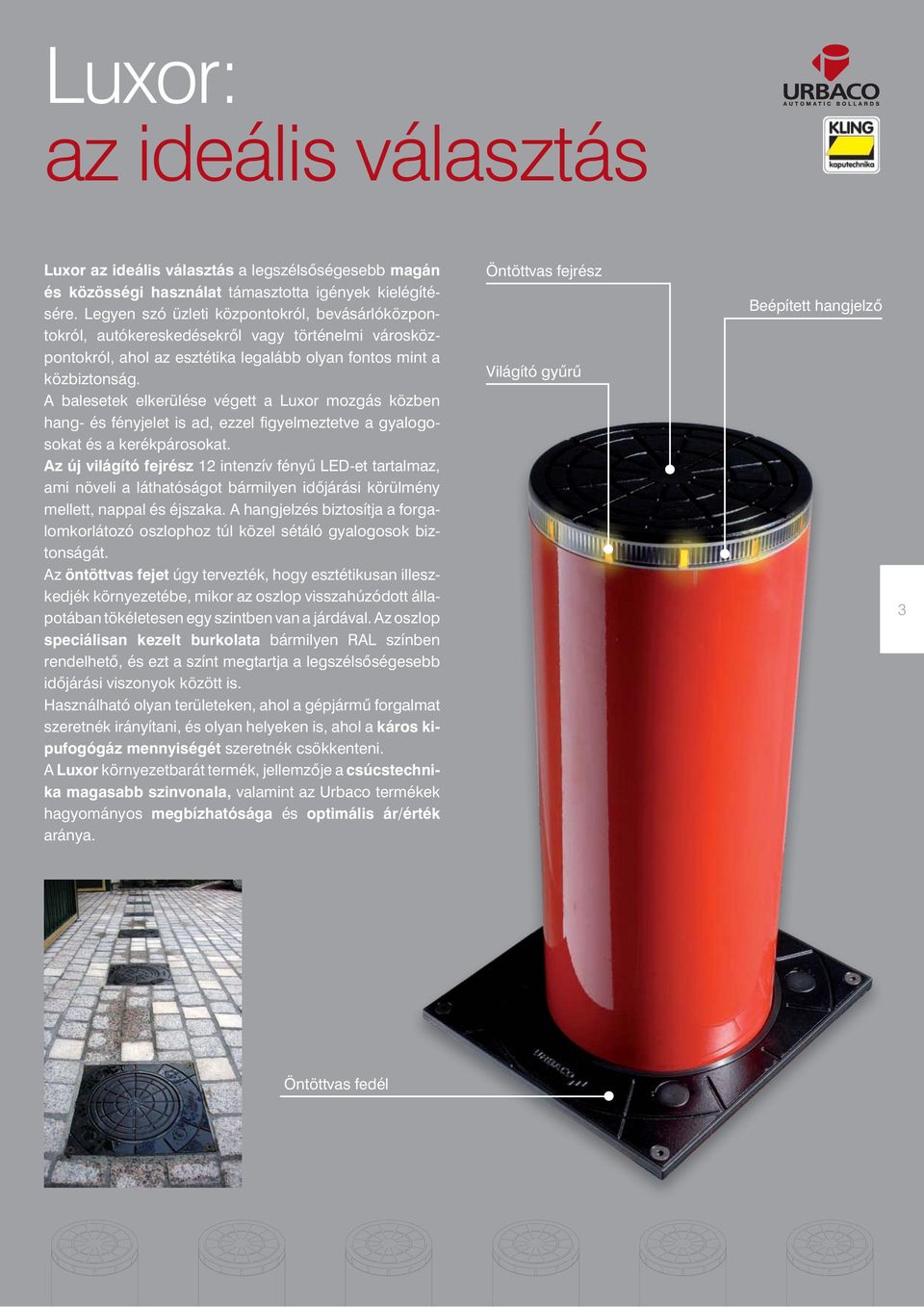

3 Luxor: az ideális választás Luxor az ideális választás a legszélsőségesebb magán és közösségi használat támasztotta igények kielégítésére. Legyen szó üzleti központokról, bevásárlóközpontokról, autókereskedésekről vagy történelmi városköz - pon tokról, ahol az esztétika legalább olyan fontos mint a köz biztonság. A balesetek elkerülése végett a Luxor mozgás közben hang- és fényjelet is ad, ezzel figyelmeztetve a gyalogosokat és a kerékpárosokat. Az új világító fejrész 12 intenzív fényű LED-et tartalmaz, ami növeli a láthatóságot bármilyen időjárási körülmény mellett, nappal és éjszaka. A hangjelzés biztosítja a forgalomkorlátozó oszlophoz túl közel sétáló gyalogosok tonságát. biz- Az öntöttvas fejet úgy tervezték, hogy esztétikusan illesz-leszkedjék környezetébe, mikor az oszlop visszahúzódott t állapotában tökéletesen egy szintben van a járdával. Az oszlop speciálisan kezelt burkolata bármilyen RAL színben rendelhető, és ezt a színt megtartja a legszélsőségesebb sebb időjárási viszonyok között is. Használható olyan területeken, ahol a gépjármű forgalmat szeretnék irányítani, és olyan helyeken is, ahol a káros kipu fogógáz mennyiségét szeretnék csökkenteni. A Luxor környezetbarát termék, jellemzője a csúcs technika magasabb szinvonala, valamint az Urbaco termékek hagyományos megbízhatósága és optimális ár/érték aránya. Öntöttvas fejrész Világító gyűrű Beépített hangjelző 3 Öntöttvas fedél

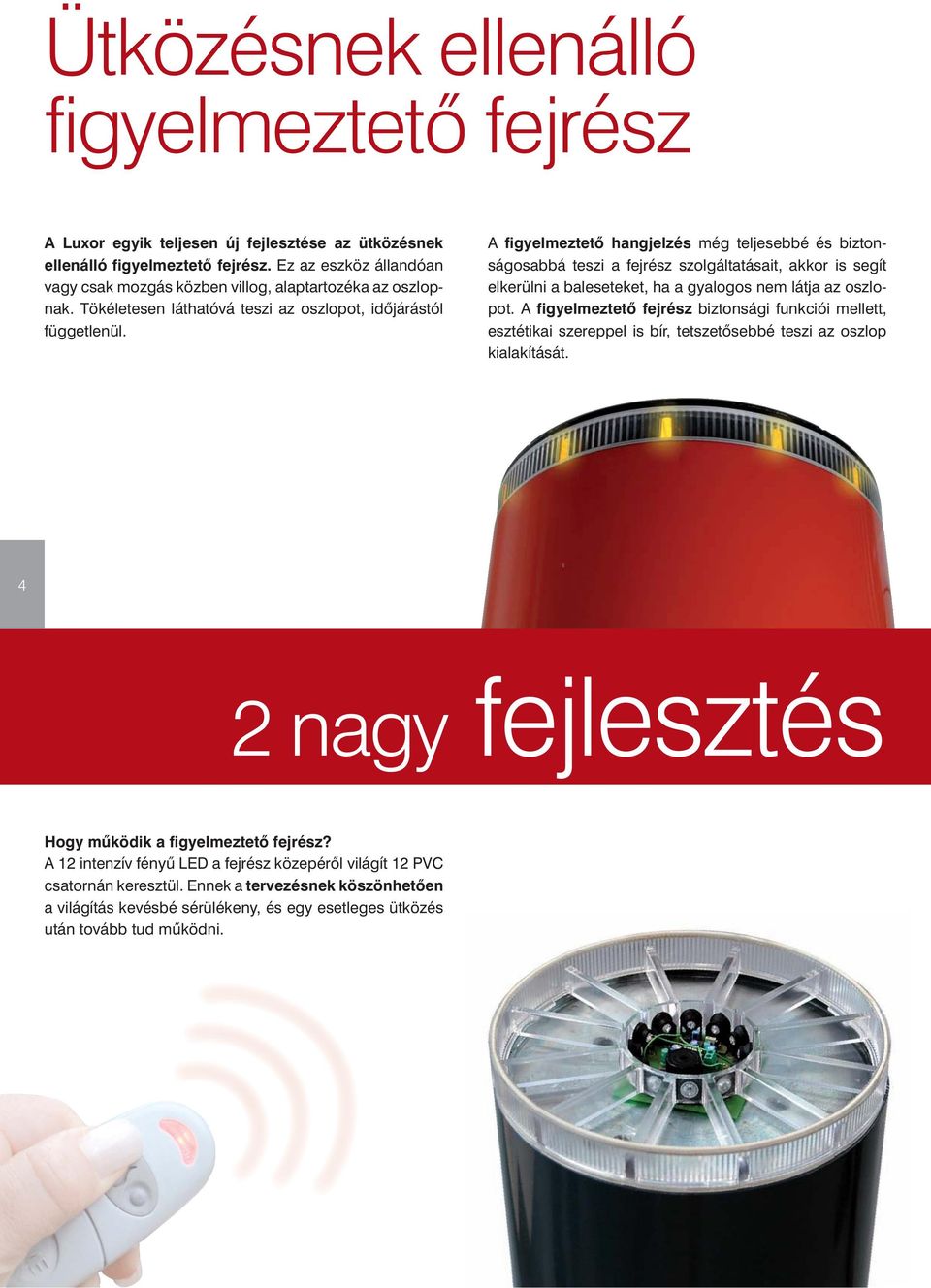

4 Ütközésnek ellenálló figyelmeztető fejrész A Luxor egyik teljesen új fejlesztése az ütközésnek ellen álló figyelmeztető fejrész. Ez az eszköz állandóan vagy csak mozgás közben villog, alaptartozéka az oszlopnak. Tökéletesen láthatóvá teszi az oszlopot, idő járástól függetlenül. A figyelmeztető hangjelzés még teljesebbé és biztonságosabbá teszi a fejrész szolgáltatásait, akkor is segít el kerülni a baleseteket, ha a gyalogos nem látja az oszlopot. A figyelmeztető fejrész biztonsági funkciói mellett, esz té tikai szereppel is bír, tetszetősebbé teszi az oszlop ki ala kítását. 4 2 nagy fejlesztés Hogy működik a figyelmeztető fejrész? A 12 intenzív fényű LED a fejrész közepéről világít 12 PVC csatornán keresztül. Ennek a tervezésnek köszönhetően a világítás kevésbé sérülékeny, és egy esetleges ütközés után tovább tud működni.

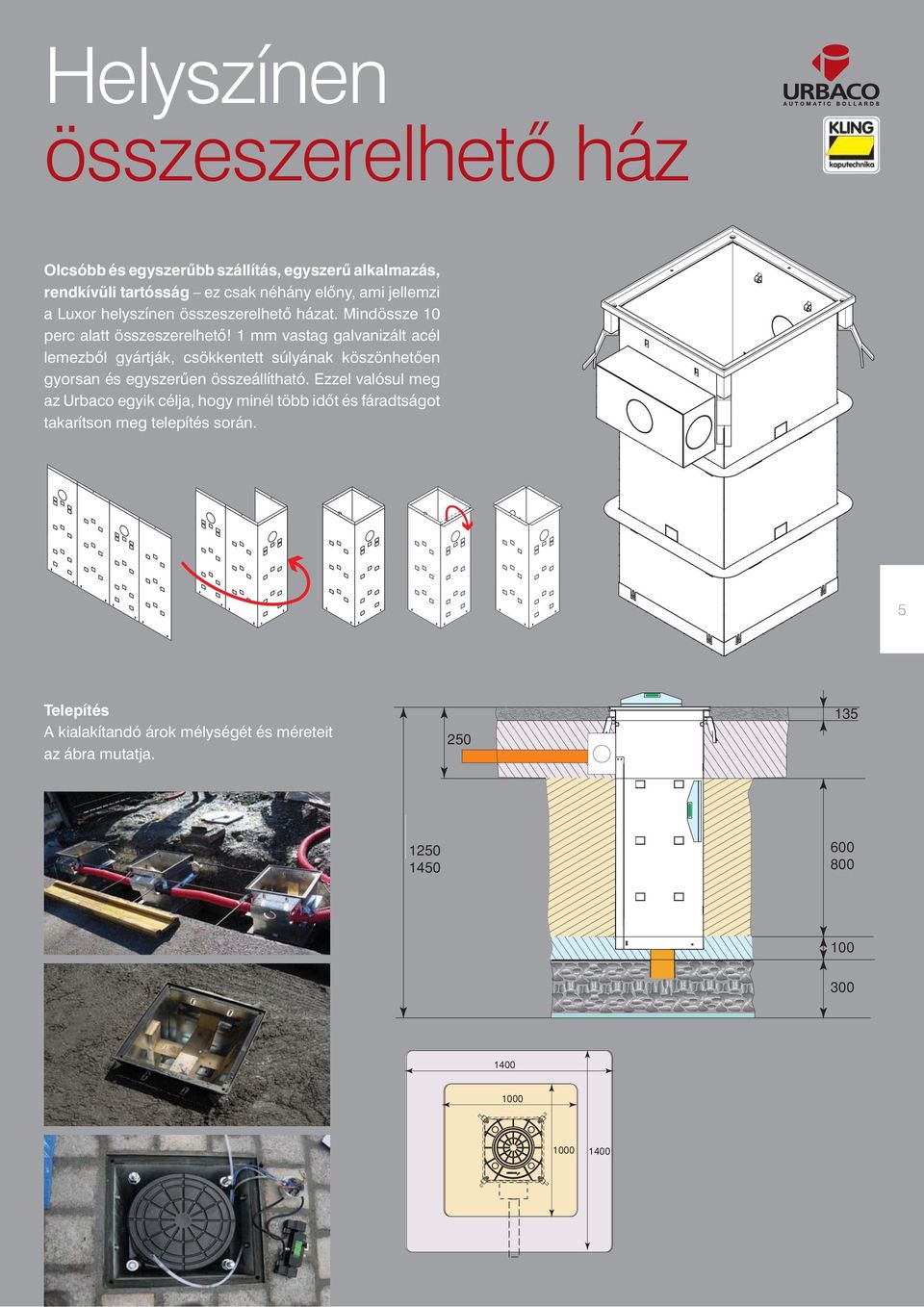

5 Helyszínen összeszerelhető ház Olcsóbb és egyszerűbb szállítás, egyszerű alkalmazás, rendkívüli tartósság ez csak néhány előny, ami jellemzi a Luxor helyszínen összeszerelhető házat. Mindössze 10 perc alatt összeszerelhető! 1 mm vastag galvanizált acél lemezből gyártják, csökkentett súlyának köszönhetően gyorsan és egyszerűen összeállítható. Ezzel valósul meg az Urbaco egyik célja, hogy minél több időt és fáradtságot takarítson meg telepítés során. 5 Telepítés A kialakítandó árok mélységét és méreteit az ábra mutatja

6 Egyedülálló technológia Közel 20 év tapasztalatát felölelve és azt egy elegáns, ki fino mult design-ba öntve született meg a Luxor. Az automata pneumatikus oszlopok új szériája 6 különböző modellt tartalmaz (2 különböző magasságban és 3 különböző átmérővel). Az Urbaco cég az automatikus forgalomkorlátozó oszlopok piac vezetője, ezzel az új termékkel teljesebbé tette választékát év tapasztalata OSZLOP Átmérő: 200/270/320 mm. Magasság: 600/800 mm. Oszlop anyag vastagsága: 6 mm. Oszlop anyaga: HLE szénacél. OSZLOP SZÍNE Az oszlopok alapáron RAL3002 piros vagy RAL7016 szürke színben kaphatók. FEDÉL ÉS FEJRÉSZ GJS 500 SG öntöttvas anyagból, környezetbarát eljárással készítve. OSZLOPHÁZ Az oszlopház galvanizált acél lemezből készül, helyszínen összeszerelhető kivitel megkönnyíti a szállítást is. ALAP KIEGÉSZÍTŐK Nagy fényű LED-es fejrész figyelmeztető hanggal. OPCIONÁLIS KIEGÉSZÍTŐK Speciális csavar, ami csak egy speciálisan kialakított kulccsal távolítható el. Az oszlopok felárért bármilyen RAL színben rendelhetők. Negatív szolenoid szelep, alkalmazásával áramszünet esetén az oszlop állva marad. Pozitív szolenoid szelep, alkalmazásával áramszünet esetén az oszlop lesüllyed, majd áram alatt ismét felemelkedik. MINŐSÉG Függőleges működtető erő: N. Alacsony szerviz költség. Az oszlop átlagos súlya kg közötti.

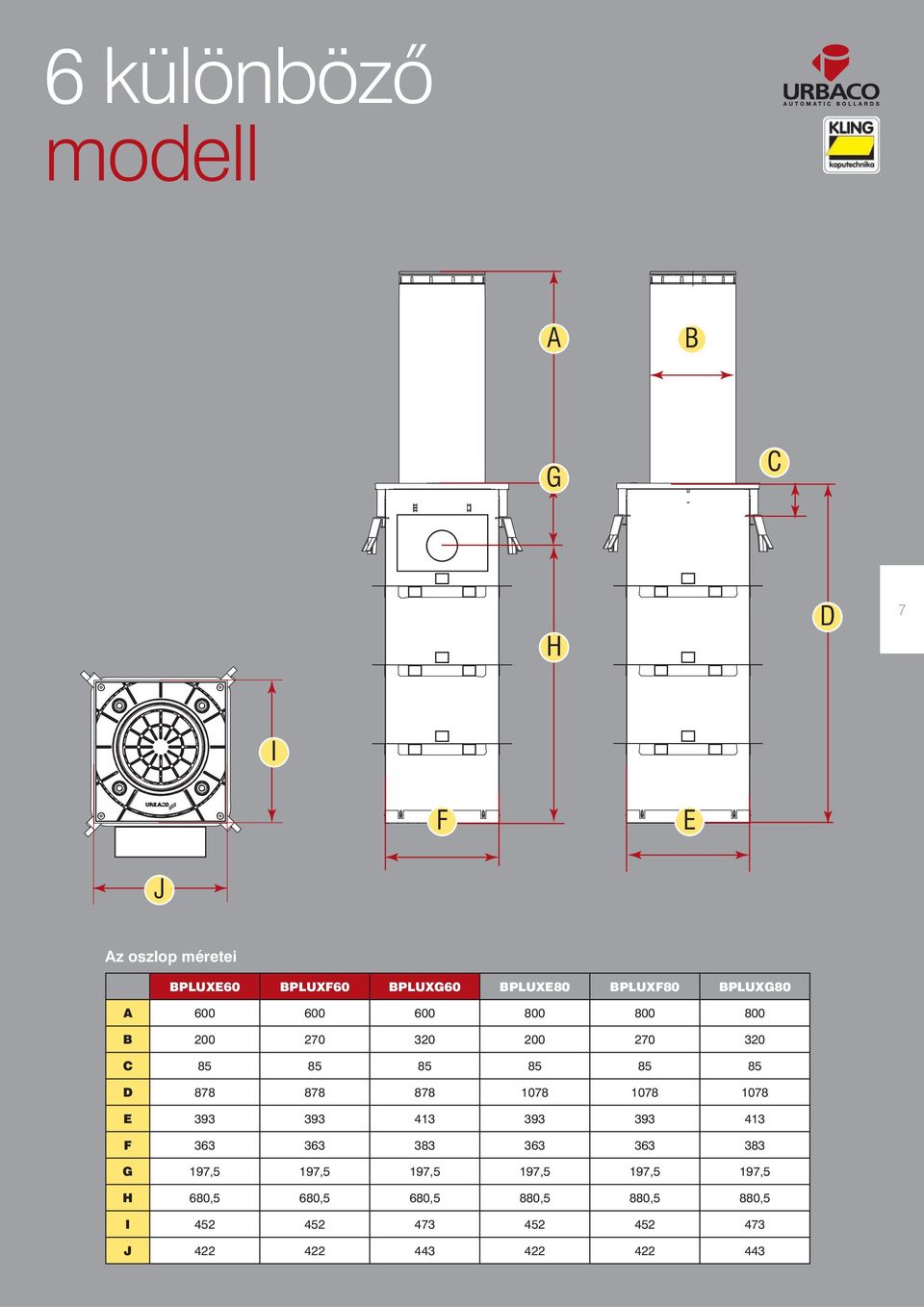

7 6 különböző modell A B G C H D 7 I F E J Az oszlop méretei BPLUXE60 BPLUXF60 BPLUXG60 BPLUXE80 BPLUXF80 BPLUXG80 A B C D E F G 197,5 197,5 197,5 197,5 197,5 197,5 H 680,5 680,5 680,5 880,5 880,5 880,5 I J

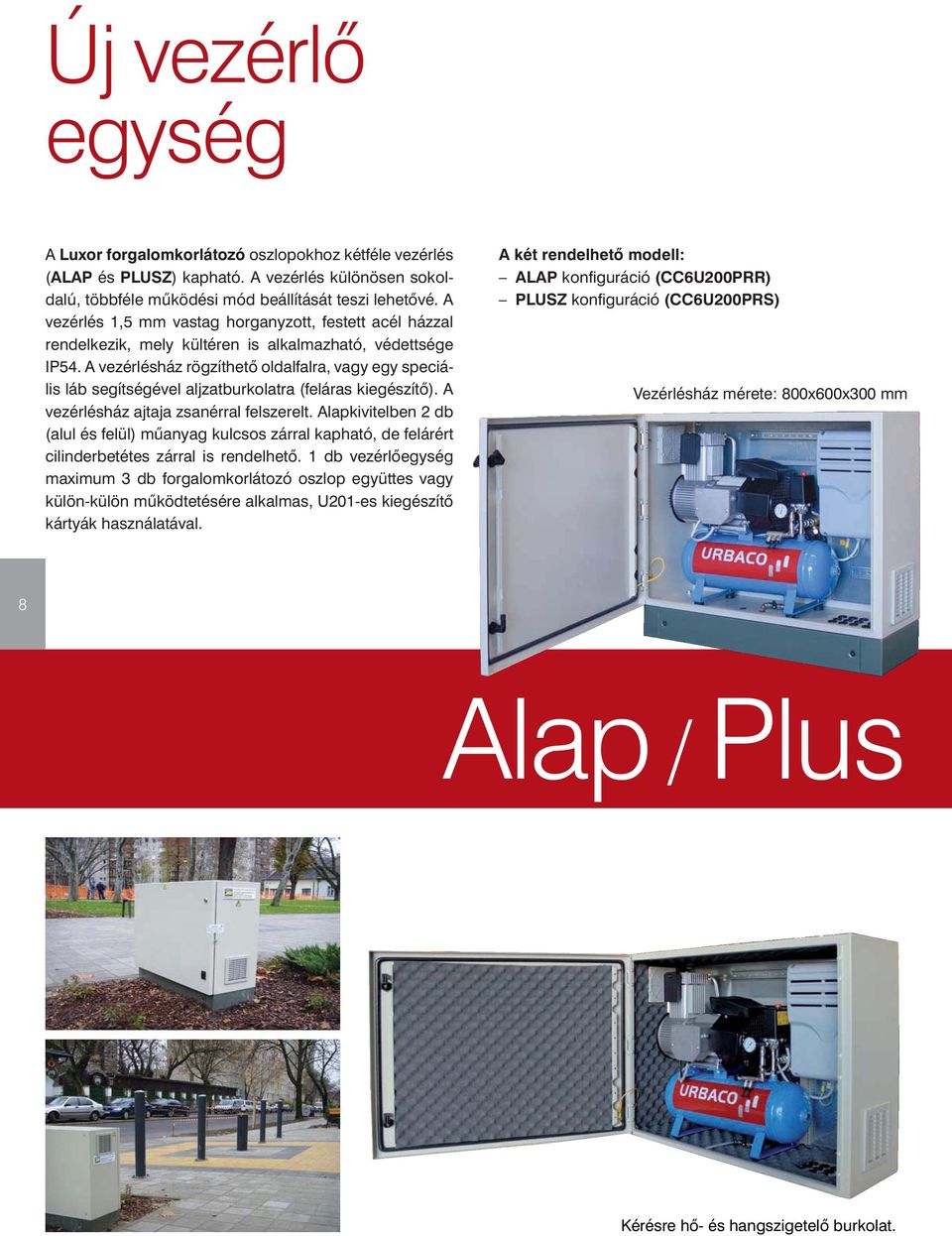

8 Új vezérlő egység A Luxor forgalomkorlátozó oszlopokhoz kétféle vezérlés (ALAP és PLUSZ) kapható. A vezérlés különösen sok oldalú, többféle működési mód beállítását teszi lehetővé. A vezérlés 1,5 mm vastag horganyzott, festett acél házzal rendel kezik, mely kültéren is alkalmazható, védettsége IP54. A ve zérlésház rögzíthető oldalfalra, vagy egy speciális láb se gítségével aljzatburkolatra (feláras kiegészítő). A vezér lésház ajtaja zsanérral felszerelt. Alapkivitelben 2 db (alul és felül) műanyag kulcsos zárral kapható, de felárért cilinderbetétes zárral is rendelhető. 1 db vezérlőegység maximum 3 db forgalomkorlátozó oszlop együttes vagy külön-külön működtetésére alkalmas, U201-es kiegészítő kártyák használatával. A két rendelhető modell: ALAP konfiguráció (CC6U200PRR) PLUSZ konfiguráció (CC6U200PRS) Vezérlésház mérete: 800x600x300 mm 8 Alap / Plus Kérésre hő- és hangszigetelő burkolat.

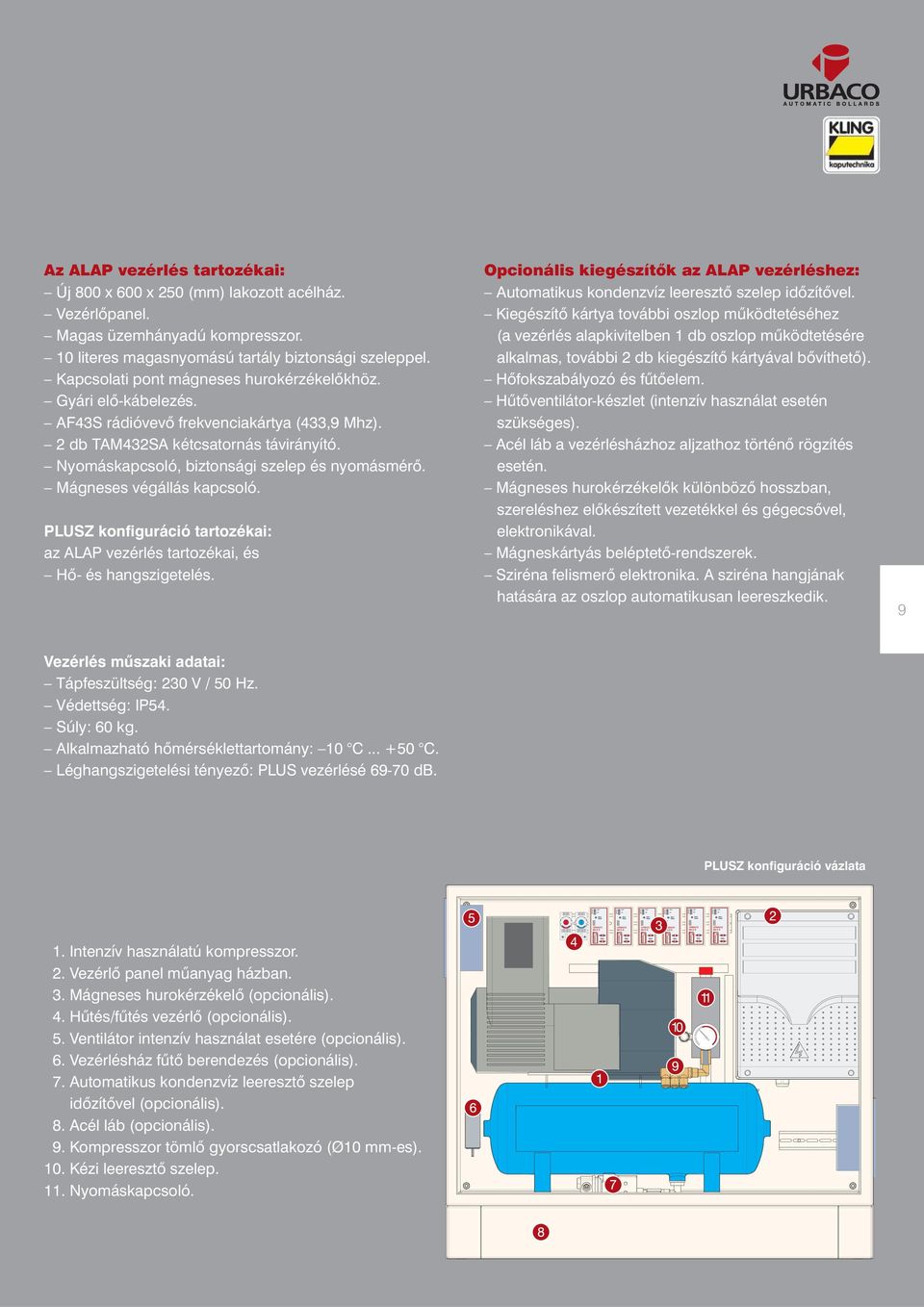

9 Az ALAP vezérlés tartozékai: Új 800 x 600 x 250 (mm) lakozott acélház. Vezérlőpanel. Magas üzemhányadú kompresszor. 10 literes magasnyomású tartály biztonsági szeleppel. Kapcsolati pont mágneses hurokérzékelőkhöz. Gyári elő-kábelezés. AF43S rádióvevő frekvenciakártya (433,9 Mhz). 2 db TAM432SA kétcsatornás távirányító. Nyomáskapcsoló, biztonsági szelep és nyomásmérő. Mágneses végállás kapcsoló. PLUSZ konfiguráció tartozékai: az ALAP vezérlés tartozékai, és Hő- és hangszigetelés. Opcionális kiegészítők az ALAP vezérléshez: Automatikus kondenzvíz leeresztő szelep időzítővel. Kiegészítő kártya további oszlop működtetéséhez (a vezérlés alapkivitelben 1 db oszlop működtetésére alkalmas, további 2 db kiegészítő kártyával bővíthető). Hőfokszabályozó és fűtőelem. Hűtőventilátor-készlet (intenzív használat esetén szükséges). Acél láb a vezérlésházhoz aljzathoz történő rögzítés esetén. Mágneses hurokérzékelők különböző hosszban, szereléshez előkészített vezetékkel és gégecsővel, elektronikával. Mágneskártyás beléptető-rendszerek. Sziréna felismerő elektronika. A sziréna hangjának hatására az oszlop automatikusan leereszkedik. 9 Vezérlés műszaki adatai: Tápfeszültség: 230 V / 50 Hz. Védettség: IP54. Súly: 60 kg. Alkalmazható hőmérséklettartomány: 10 C C. Léghangszigetelési tényező: PLUS vezérlésé db. PLUSZ konfiguráció vázlata 1. Intenzív használatú kompresszor. 2. Vezérlő panel műanyag házban. 3. Mágneses hurokérzékelő (opcionális). 4. Hűtés/fűtés vezérlő (opcionális). 5. Ventilátor intenzív használat esetére (opcionális). 6. Vezérlésház fűtő berendezés (opcionális). 7. Automatikus kondenzvíz leeresztő szelep időzítővel (opcionális). 8. Acél láb (opcionális). 9. Kompresszor tömlő gyorscsatlakozó (Ø10 mm-es). 10. Kézi leeresztő szelep. 11. Nyomáskapcsoló.

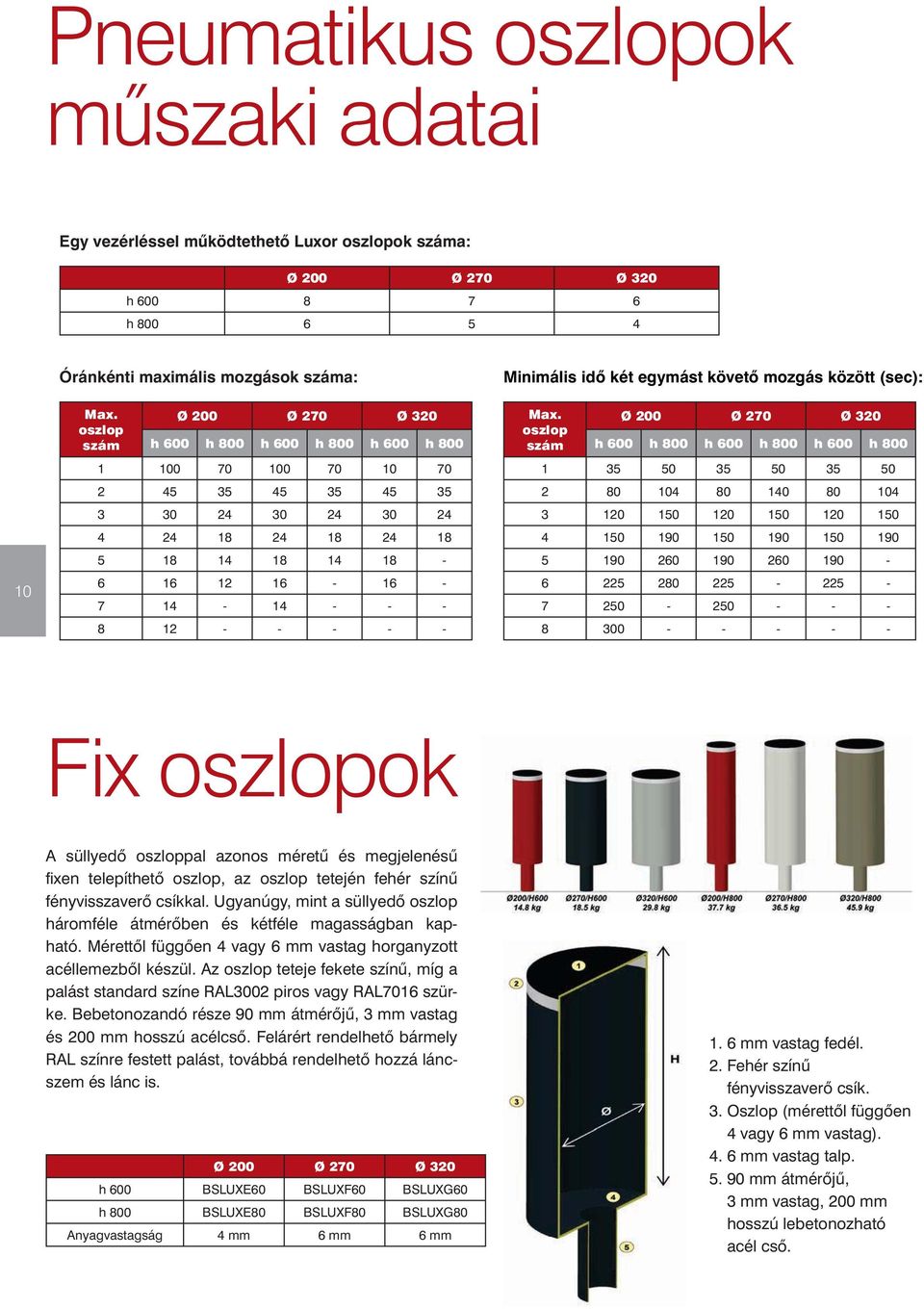

10 Pneumatikus oszlopok műszaki adatai Egy vezérléssel működtethető Luxor oszlopok száma: Ø 200 Ø 270 Ø 320 h h Óránkénti maximális mozgások száma: Max. Ø 200 Ø 270 Ø 320 oszlop szám h 600 h 800 h 600 h 800 h 600 h Minimális idő két egymást követő mozgás között (sec): Max. Ø 200 Ø 270 Ø 320 oszlop szám h 600 h 800 h 600 h 800 h 600 h Fix oszlopok A süllyedő oszloppal azonos méretű és megjelenésű fixen telepíthető oszlop, az oszlop tetején fehér színű fény visszaverő csíkkal. Ugyanúgy, mint a süllyedő oszlop háromféle átmérőben és kétféle magasságban kapható. Mérettől függően 4 vagy 6 mm vastag horganyzott acéllemezből készül. Az oszlop teteje fekete színű, míg a palást standard színe RAL3002 piros vagy RAL7016 szürke. Bebetonozandó része 90 mm átmérőjű, 3 mm vastag és 200 mm hosszú acélcső. Fel árért rendelhető bármely RAL színre festett palást, továbbá rendelhető hozzá láncszem és lánc is. Ø 200 Ø 270 Ø 320 h 600 BSLUXE60 BSLUXF60 BSLUXG60 h 800 BSLUXE80 BSLUXF80 BSLUXG80 Anyagvastagság 4 mm 6 mm 6 mm 1. 6 mm vastag fedél. 2. Fehér színű fényvisszaverő csík. 3. Oszlop (mérettől függően 4 vagy 6 mm vastag) mm vastag talp mm átmérőjű, 3 mm vastag, 200 mm hosszú lebetonozható acél cső.

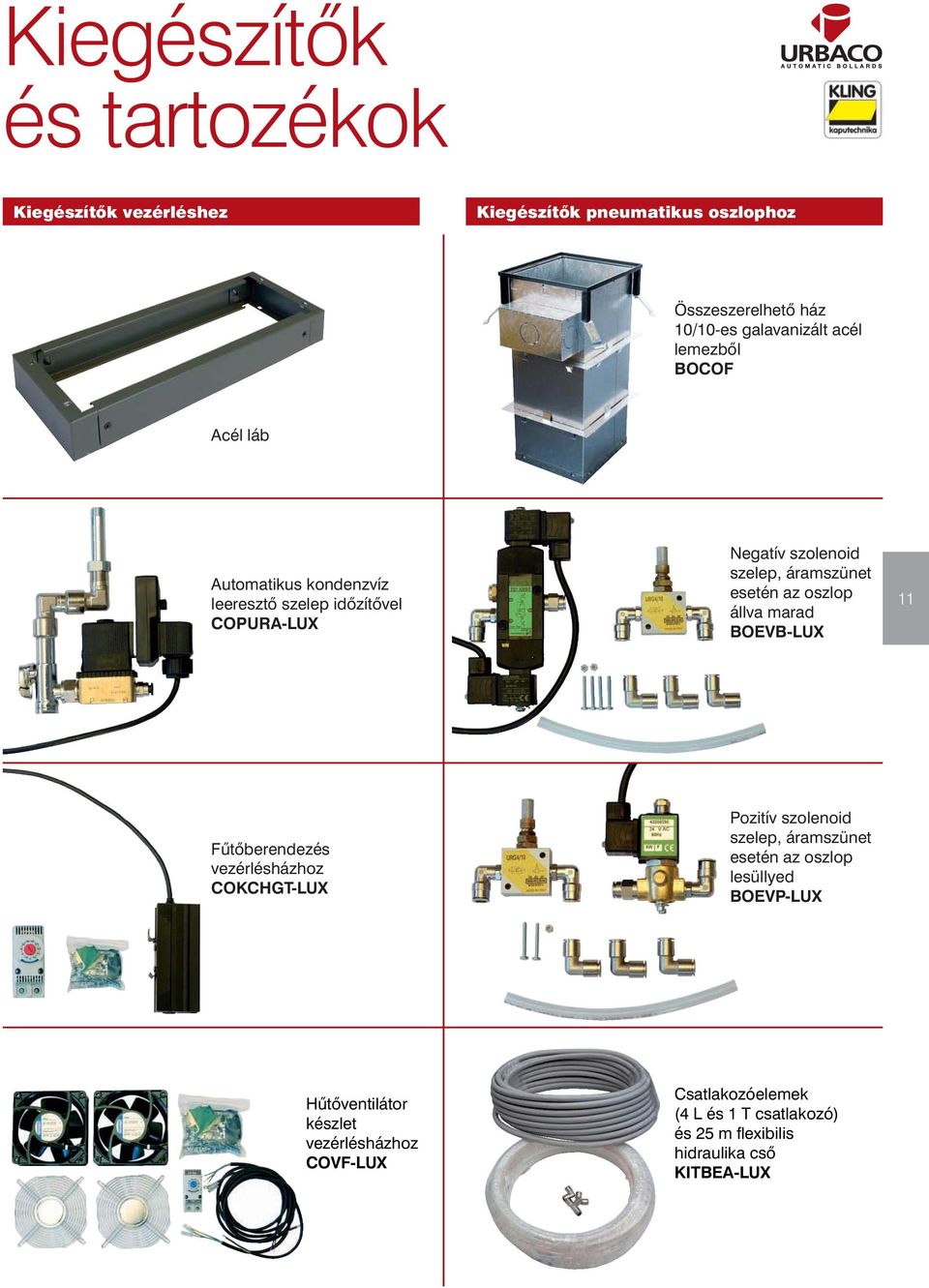

11 Kiegészítők és tartozékok Kiegészítők vezérléshez Kiegészítők pneumatikus oszlophoz Összeszerelhető ház 10/10-es galavanizált acél lemezből BOCOF Acél láb Automatikus kondenzvíz leeresztő szelep időzítővel COPURA-LUX Negatív szolenoid szelep, áramszünet esetén az oszlop állva marad BOEVB-LUX 11 Fűtőberendezés vezérlésházhoz COKCHGT-LUX Pozitív szolenoid szelep, áramszünet esetén az oszlop lesüllyed BOEVP-LUX Hűtőventilátor készlet vezérlésházhoz COVF-LUX Csatlakozóelemek (4 L és 1 T csatlakozó) és 25 m flexibilis hidraulika cső KITBEA-LUX

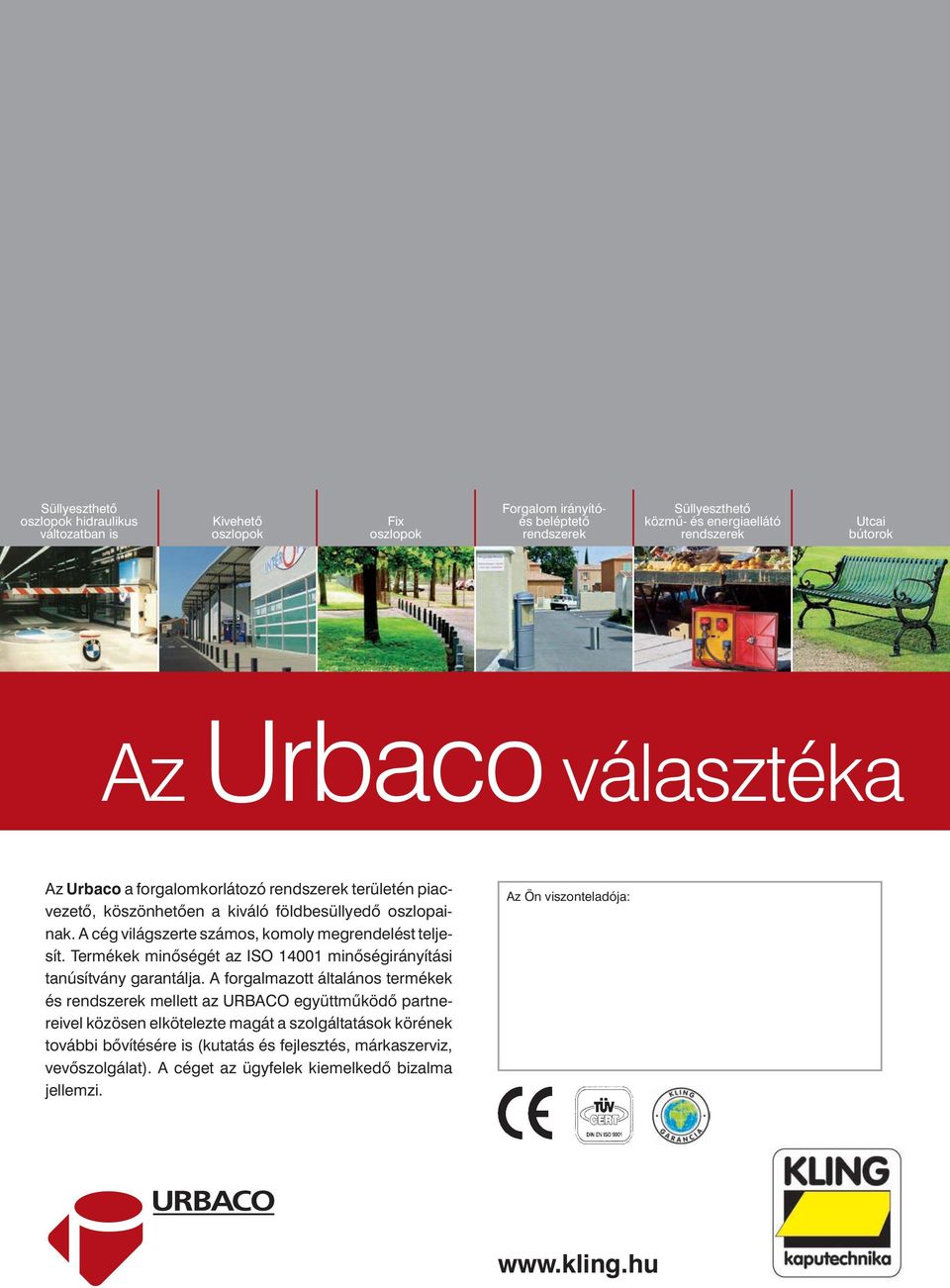

12 Süllyeszthető oszlopok hidraulikus változatban is Kivehető oszlopok Fix oszlopok Forgalom irányítóés beléptető rendszerek Süllyeszthető közmű- és energiaellátó rendszerek Utcai bútorok Az Urbaco választéka Az Urbaco a forgalomkorlátozó rendszerek területén piacvezető, köszönhetően a kiváló földbesüllyedő oszlopainak. A cég világszerte számos, komoly megrendelést teljesít. Termékek minőségét az ISO minőségirányítási tanú sítvány garantálja. A forgalmazott általános termékek és rendszerek mellett az URBACO együttműködő partnereivel közösen elkötelezte magát a szolgáltatások körének további bővítésére is (kutatás és fejlesztés, márkaszerviz, vevőszolgálat). A céget az ügyfelek kiemelkedő bizalma jellemzi. Az Ön viszonteladója: ZA du Couquiou ENTRAIGUES - France Tél : +33 (0) Fax : +33 (0) urbaco@urbaco.fr
