1 TK-868 Távkapcsoló család Tartalomjegyzék -> Ismertetés -> Termékválaszték -> Műszaki adatok -> Kezelőelemek, fogalmak -> Használat, programozás -> Programozó szoftver és adapter telepítése -> Programozás számítógéppel -> Általános eset -> Riasztóközpont vezérlése -> Pánik-, illetve támadásjelző programozása -> Kézi programozás -> Klónozás (másolás) -> Készülékek beépítési méretei, bekötés -> Hibaelhárítás, elemcsere -> Jótállás, bizonylatok RF Elektronikai Kft.

2 Ismertetés A TK-868 távkapcsoló család tagjai olyan új fejlesztésű, kisméretű kézi, rádiós távkapcsoló eszközök, melyek műszaki jellemzői, sokrétű felhasználási lehetőségei, biztonságot adó kezelési módjai fontos újdonságot jelentenek a hasonló termékek között. A készülékeket használhatjuk: otthoni feladatok ellátására kapu, garázsajtó vezérlésre, világítás kapcsolására, redőny vezérlésére ipari eszközök vezérlésére, gépek, öntöző berendezések ki- és bekapcsolására, üzemmódjuk változtatására Hitelkártya méretű távkapcsoló adók biztonságtechnikai feladatokra, pánik- és támadásjelzőnek, lakás- és autóriasztók ki- és bekapcsolására egyéb, tetszés szerinti feladatok ellátására. Újszerű a berendezésekben az adó-vevő rendszerű felépítés, a kódvezérlési lehetőség, a sokféle üzemmód valamint a korszerű szereléstechnológia. Az adó-vevő rendszer miatt a kézi adó LED-jei megbízhatóan, a vevő visszajelzése alapján mutatják a feladat végrehajtását. A kód vezérlés, hogy a parancsok 1-5 billentyű kombinációjából állíthatók össze, garantálja a biztonságos felhasználást. PC-s programozással 13 fajta üzemmód programozható. Rendkívül kisméretű és korszerű, az SMD Nagy és normál kapcsolóteljesítményű vevők szereléstechnológia alkalmazása miatt. Megvalósítási példák Parancs: 1 2 Parancs: Kapu B 1C 2C 4 Világítás 2 Riasztó és kapu Garázsok 3 Egyszerű eset: több berendezés vezérlése 4 gombos adóval és két vevővel D Garázsok ki-be A Bonyolultabb eset: a ház riasztójának be- és kikapcsolását 5A kódszámhoz lehet kötni, 15 mp-re be a világítást pedig csak a behajtás idejére, vagy igény esetén állandóra be lehet kapcsolni. Világítás

3 A TK-868 távkapcsoló család összehasonlítása a jelenleg kapható rendszerekkel Jelenleg kapható rendszerek RF Elektronik TK-868 távkapcsoló család Korlátozott számú parancs lehet, ahány gomb, annyi parancs (4 esetleg 8, az adó kialakításától függően). Az adókban 22db parancs tárolható, melyek akár 22 különböző vevőt vezérelhetnek különböző üzemmódokkal. Egy vevő csak meghatározott számú adóval vezérelhető, memóriakapacitásától függően. Egy vevő korlátlan számú adótól fogadhat parancsokat. A vevőkimenetek üzemmódja előre meghatározott. Parancsonként tetszőlegesen változhat a vevőkimenetek üzemmódja. (13 féle üzemmód) Nincs visszajelzés a parancs végrehajtásról. A vevő a parancs vételekor nyugtázó jelet küld vissza az adónak. Ha nincs visszajelzés és az adó nem kap nyugtázó jelet (rádiózavar vagy hatósugáron kívül lévő vevő) akkor automatikus adásismétlés lehetséges. Ha az adó idegen kézbe kerül, bárki használhatja azt, az egy gomb egy parancs működési elv miatt. Többszörös védelmet nyújt az illetéktelen használat ellen a parancsok kód kombinációja, valamint az egyes típusoknál alkalmazható billentyűzár funkció. Nehézkes a meglévő rendszer bővítése, ha az adón már minden gomb foglalt. A meglévő rendszerek akár új vevőkkel, akár új adókkal könnyen bővíthetők. Riasztórendszer vezérlésére (élesítés, kikapcsolás) nem alkalmas az egy gombos parancsok miatt. A parancsok számgomb-kombinációi (kódszámhoz rendelhető parancsok) a riasztórendszerekhez is megfelelő fokú biztonságot jelentenek. A rendszer telepítésekor a vevőkhöz kell hozzátanítani az adókat, módosításkor szintén azokat kell megbontani. A rendszer intelligenciája az adókban rejlik, melyeket háromféle módon is lehet programozni: saját billentyűzetükről (a 16 gombos adókat); számítógépről (spec. szoftverrel és rádiós modemmel); klónozással (egy másik adó parancskészletének átmásolásával). Az adók sajátos tervezésűek, csak az adott rendszerhez illeszkednek. A TK868 rendszer adói kétféle méretben, többféle fóliabillentyűzettel készülnek, víz és por ellen védettek. Zsebben kulcstartón vagy nyak- és csuklószalagon hordhatók. A vevőből nem olvasható ki semmilyen információ A vevőkből az utolsó öt esemény időponttal, az adó sorszámával kiolvasható. 3

4 Termékválaszték: adók Kulcstartó méretű adók TK-868T0-8 TK-868T1-8 általános felhasználásra, kódos vezérlésre, riasztóközpont vezérlésre TK-868T-3 TK-868T-1 pánikjelző, segélykérő, alkalmazásra, általános célokra pánikjelző, segélykérő, illetve egyszerű alkalmazásra Műszaki adatok Műszaki adatok Műszaki adatok Hitelkártya méretű kézi adók TK-868A0-16, illetve TK-868A1-16 TK-868A-4 TK-868A-1 Több célú, otthoni felhasználásra, lakásriasztó, világítás, öntözőrendszer stb. kódhoz kötött vezérlésére (közvetlenül programozható, klónozható) -> Műszaki adatok általános felhasználásra pánikjelző, segélykérő, illetve egyszerű alkalmazásra Műszaki adatok Műszaki adatok USB rádiós programozó adapter TK-868USB Programozáshoz és egyéb célokra (Programozókészletben USB meghajtó és beíró szoftver jár hozzá.) -> Műszaki adatok 4

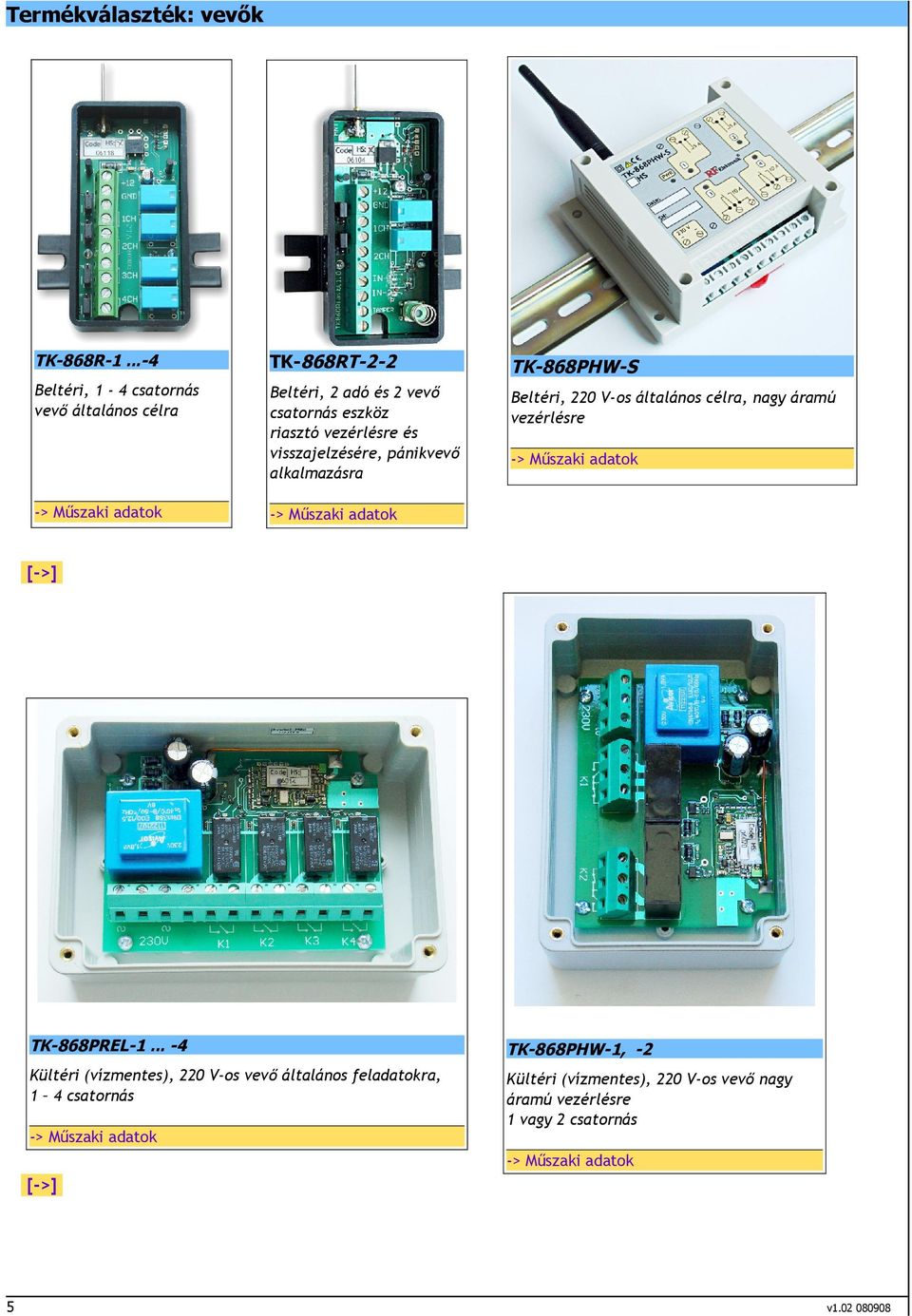

5 Termékválaszték: vevők TK-868R TK-868RT-2-2 TK-868PHW-S Beltéri, 1-4 csatornás vevő általános célra Beltéri, 2 adó és 2 vevő csatornás eszköz riasztó vezérlésre és visszajelzésére, pánikvevő alkalmazásra Beltéri, 220 V-os általános célra, nagy áramú vezérlésre -> Műszaki adatok -> Műszaki adatok -> Műszaki adatok TK-868PREL TK-868PHW-1, -2 Kültéri (vízmentes), 220 V-os vevő általános feladatokra, 1 4 csatornás Kültéri (vízmentes), 220 V-os vevő nagy áramú vezérlésre 1 vagy 2 csatornás -> Műszaki adatok -> Műszaki adatok 5

6 Műszaki adatok Távkapcsoló adók TK-868A-1, TK-868A-4, TK-868A-16 Rendszer-felépítés TK-868T-1, TK-868T-3, TK-868T-8 adó vevő (megfelel a CEPT és FCC előírásoknak) Kivitel hitelkártya méret (85 x 55 x 8 mm) - 1 gombos - 4 gombos - 16 gombos: 10 szám-, 4 ábrás és 2 programozó gomb kulcstartó méret (60 x 32 x 8 mm) - 1 gombos - 3 ábrás gomb - 8 gomb: 4 szám- és 4 ábrás gomb Üzemi frekvencia 868,3 MHz (ISM sáv) Adóteljesítmény 10 mw ERP Visszajelzés zöld LED: végrehajtott utasítás sárga LED: hiba (például hatókörön kívül van a vevő) piros LED: (TK-868RT 2-2 vevővel) kikapcsolt riasztó zöld LED: (TK-868RT 2-2 vevővel) bekapcsolt riasztó Tápfeszültség 3 V-os Li-ion elem 2 db CR2032 spec. beforrasztott Egyéb jellemzők programozható adásismétlés ( 1 9 ) (zavar esetén ennyiszer ismétli a parancsot az adó) 3 V-os Li-ion elem 1 db CR2032 normál [ ->] Távkapcsoló vevők (kis és közepes kapcs.telj.) TK-868R TK-868RA -1, -2, -3, -4-1, -2 TK-868RT-2-2 TK-868PREL TK-868PHW- TK-868PHW-1, -2, -3, -4 1,...-2 S Rendszerfelépítés adó vevő (megfelel a CEPT és FCC előírásoknak) Rendszerfelépítés adó vevő (megfelel a CEPT és FCC előírásoknak) Üzemi frekvencia 868,3 MHz (ISM sáv) Üzemi frekvencia 868,3 MHz (ISM sáv) Adóteljesítmény max 10 mw ERP Adóteljesítmény max 10 mw ERP Tápfeszültség 12 V DC Tápfeszültség 230 V AC Áramfelvétel min. 18,max. 110 ma Áramfelvétel 1,8 VA Leválasztás galvanikus Leválasztás galvanikus, 1 kv Hozzárendelhető adók száma korlátlan Hozzárendelhető adók száma korlátlan Kitiltható adók száma max. 10 Kitiltható adók száma max. 10 Kijelzés csatornánként külön LED-del Védettség IP22 Működési és tárolási hőm. 1 4 Terhelhetőség 1A (24 V DC) 1, 2 (az 1. és 2 3. csatornán) 2A (24 V DC) Kijelzés csatornánként külön LED-del Működési és tárolási hőm C C Kimenetek száma Egyéb jellemző 1A (24 V DC) tamperkapcsoló utolsó 5 esemény tárolása 6 Távkapcsoló vevők ( nagy kapcs.telj.) C C Kimenetek száma 1 4 1, 2 (az 1. és 2 3. csatornán) Terhelhetőség 5A (230 V AC) 10 A (230 V AC) 5 A, 10 A (230 V AC) Védettség IP54 IP54 IP22 Egyéb jellemző sínre szerelhető utolsó 5 esemény tárolása

7 Kezelőelemek LED-ek, sárga, piros, zöld sárga: hiba, nincs kapcsolat; piros: riasztóközpont vezérlésénél bekapcsolt állapot zöld: a vevő nyugtázta a parancsot; kapu-, garázsajtó-vezérlés riasztó ki- illetve bekapcsolása riasztó részleges ki- v. bekapcsolása pánik gomb számgombok programozó gombok ábrás gombok csak a 16 gombos távvezérlőnél Fogalmak Távkapcsoló adók 1 és 3 gombos pánik és támadásjelző valamint általános célra 4 gombos, általános felhasználásra 8 gombos, riasztóközpont vezérlésére, és általános célra (számgombok 1 4, ábrás gombok, például A B C D) INP1, INP2 vevő bemeneti, állapot visszajelző csatornái (összetartozó csatornák: 1CH INP1, 2CH INP2) Üzemmódok Mono beállított időre bekapcsol 16 gombos, riasztóközpont vezérlésére, és általános célra, (számgombok 0-9, ábrás gombok 4db (A B C D), E és F csak kézi programozásnál használhatók) Bistabil első parancsra be- a másodikra kikapcsol LED-ek jelzései KÖVETŐ gomb nyomása alatt bekapcsolva zöld jelzés - a vevő vissza nyugtázta az adást, riasztó központ vezérlésnél kikapcsolt állapot Piros jelzés - riasztóközpont vezérlésnél bekapcsolt állapot Sárga jelzés nincs visszajelzés, kommunikációs hiba Ismétlés (1-9) sikertelen adás esetén az adó automatikus ismétléseinek száma Sorszám az adó és vevő egyedi gyártási sorszáma ( az adón hátul, a vevőn a dobozon belül található) 1CH, 2CH, 3CH, 4CH vevő kimeneti vezérlő csatornái 7 BE, KI csak be-, illetve csak kikapcsol LEKÉRDEZ kijelölt távkapcsoló csatornák lekérdezése állapot változtatás nélkül RBE-MONO, RKI-MONO riasztóközpont vezérlése monostabil üzemmóddal RBE-STAT, RKI-STAT riasztóközpont vezérlése statikus üzemmóddal KÓDSZÓ egy utasítás végrehajtásához rendelhető maximum 5 karakter hosszúságú kód (0-9 és A B C D gombok)

8 A TK-868 rendszer használata, programozás Mindegyik adó szabadon programozható, a 16 gombos adó önállóan is (lásd Programozás gombokkal ), a többi számítógépes alkalmazás, vagy klónozás (egy másik adóba programozott adatok átmásolása) segítségével. Parancsokat az előre beprogramozott gombnyomás-sorozatok megnyomásával lehet kiadni. Egy sorozat maximum 5 tagból (gombnyomásból) állhat, a számgombok, és (a 16 gombos adón) az ábrás gombok (A B C D) szerepelhetnek benne. Összesen 22 különböző parancsot lehet egy adóba programozni. Minden távkapcsoló adó hátoldalán és a vevők adatlapján található egy egyedi gyártási sorszám. Ezeket a sorszámokat az termék tokozásának megbontása után a belsejében is megtalálhatjuk. A programozás során mind az adók, mind a vevők sorszámára szükség lesz. Programozás után célszerű rögzíteni, dokumentálni a készülékbe írt, azon beállított adatokat a későbbi pótlás, módosítás illetve rendszerbővítés esetére. Programozási lehetőségek számítógéppel, TK-868USB adapter és beíró szoftver (TK-868USB-PRG tip. számú készlet) segítségével; kézzel, az adó gombjaival (csak a 16 gombos adónál lehetséges, a számítógépes módszerhez képest kevesebb lehetőség áll rendelkezésre); klónozással, a 16 gombos beprogramozott adó tudásának, azaz a beírt adatoknak az átmásolása egy másik, 16, 4 vagy 1 gombos adóba rádiós úton. 8

9 TK-868USB-PRG Programozó készlet Az G TK-868USB programozó készlet segítségével az adók egyszerűen, gyorsan és szemléletesen programozhatók. A készlet részei: G USB adapter; illesztő szoftverek; parancsbeíró alkalmazás. A szoftverek 32 bites Windows operációs rendszerek (2000, XP vagy újabb) alatt futtathatók. Az illesztő szoftverek az adapter és az operációs rendszer közötti kapcsolatot biztosítják, a beíró szoftver szolgál a távkapcsoló adók parancsmemóriájának kezelésére (beírására, törlésére). Az illesztő szoftvereket az operációs rendszer segítségével telepíteni kell, a parancsbeíró alkalmazást elegendő egy alkönyvtárba felmásolni. Az USB készülék illesztőprogramjának telepítése Kapcsoljuk be a PC-t, és jelentkezzünk be adminisztrátori jogokkal. Erre azért van szükség, mert az egyszerű felhasználóknak az adott rendszerben nem biztos, hogy van joga programok telepítésére. Csatlakoztassuk az USB készüléket a PC egyik USB portjához. Helyes működés esetén a rendszer a készüléket azonnal felismeri, és elindítja az új hardver telepítő varázslót. Miután az USB eszközök intelligensek, a bekapcsolt, és működő géphez csatlakoztatva a Windows felismeri az USB készüléket. (Ekkor a PWR LED még nem világít.) Az G programozóban egy USB RS-232 (soros) átalakító és egy, az RS-232 porttal kommunikáló rádiós modem található. Az operációs rendszernek mindkét eszközt fel kell ismernie, tehát a telepítés két lépcsőben történik. Először az USB-részt, az FT232R USB UART nevű eszközt (a modemet) ismeri fel a rendszer. Elindul a Windows új hardver telepítő varázslója. Miután a telepítő CD-n találhatók az illesztő szoftverek, nem kell a Windows Update webhelyhez csatlakozni, és a Nem, most nem opció, majd a Tovább gomb megnyomására megjelenő, következő panelen is a Telepítés listából vagy adott helyről lehetőséget kell választani. 9

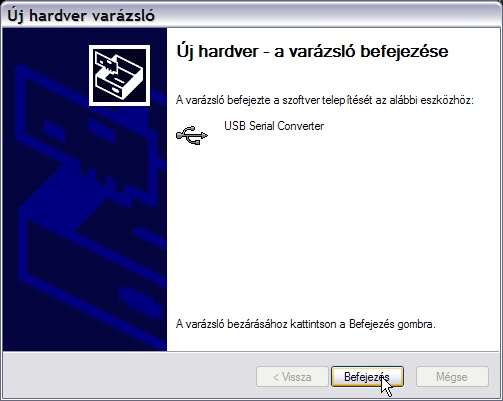

10 A CD Rfusb nevű könyvtárában találhatók az illesztőprogram fájljai. Keressük meg ezt a könyvtárat a Tallózás gombra kattintással előhívott Intéző panel segítségével. Ha megtaláltuk,és kijelöltük, kattintsunk az Intéző panel Ok gombjára. Ekkor a könyvtár elérési útvonala (például D:\Rfusb ) beíródik a Varázsló beviteli mezőjébe. Kattintsunk a Tovább gombra, mire a rendszer elvégzi a telepítés első lépcsőjét. Mikor a Varázsló Befejezés gombjára kattintunk, a rendszer elkezdi a telepítés második lépcsőjét, az USB Soros átalakító felismerését. Ismételjük meg az előző műveletsort. Általában a tallózást elhagyhatjuk, mert a Varázsló beviteli mezőjében már az előzőleg felkeresett elérési útvonal fog szerepelni. Sikeres telepítés után az alábbi üzenetet kapjuk, és a készüléken kigyullad a PWR LED. A fenti műveletsor Windows XP rendszereken zajlik le az itt leírt módon. Windows 2000 rendszereken a USB programozó adapter folyamat nem teljesen a fentiek szerint, de hasonló logika szerint folyik. A két telepítési lépcső két újraindítást igényel, melynek során az eszközt nem Rendszerszabad kihúzni az USB portból. TK-868USB-PRG adó - vevő felépítés Üzemi 868,3 MHz (ISM sáv) A parancsbeíró alkalmazás telepítése és frekvencia használata Adómax 10 mw ERP Itt a telepítés abból áll, hogy a CD Beiro_alk teljesítmény könyvtárát átmásoljuk a PC merevlemezének célszetápfeszültség 5 V DC (USB portról biztosítva) rűen megválasztott helyére. A beíró alkalmazás neve: tkprg.exe Védettség IP22 A programot máshonnan (például USB memóriáról) is Működési és C futtathatjuk, de csak írható médiumról, mert működés tárolási hőm C közben adatokat rögzít. Parancsikont is készíthetünk az USB B típus (készülékcsatlakozó) alkalmazáshoz a Windowsban ismert módon, melyet a csatlakozó Munkaasztalra vagy a Start Menü gyorsindító területére helyezve könnyebben elérhetővé tehetjük. Ugyanazzal a szoftverrel lehet programozni az összes eszközt, de más-más belépési kulcsszót kell megadnunk hozzájuk. Általános rendeltetésű és riasztóközpont vezérlésére alkalmazott távkapcsolók esetében a kulcsszó TK868A, pánikjelző távkapcsolóknál pedig TK868P. Ezt a kulcsszót a parancsikon paramétereként is megadhatjuk, így nem kell majd begépelni. Más más parancsikont készíthetünk a különféle programüzemmódokhoz. 10

11 Távkapcsoló adók programozása Mind az USB készülék, mind a távkapcsolók adó-vevő működésűek. Programozáskor csökkentett energiájú üzemmódban működnek, hogy ne okozzanak rádiózavarást az esetleg közelben levő egyéb rádiótechnikai eszközöknek. De emiatt az USB-készülék és a programozandó távkapcsoló nem lehet 1 méternél messzebb egymástól. Figyelni kell arra is, hogy az USB készülék --- ANT--- (antenna) feliratú része ne legyen fémes tárgyakkal leárnyékolva. Indítsuk el az alkalmazást. (Előzőleg az USB eszköz illesztőprogramját már telepítettük, és az eszköz csatlakoztatva is van a PC-hez.) A részletes programozási leírásokat az -> Általános eset -> Riasztóközpont vezérlése -> Pánik-, illetve támadásjelző programozása című részekben találhatjuk Távkapcsolók programozása általános eset Távkapcsolókkal a legegyszerűbb, 1 csatornás ki-be kapcsolástól összetett távvezérlésekig sok feladatot megoldhatunk. Így például egy ház komplett vezérlési feladatait: kapu, garázsajtó-vezérlés, világítás-vezérlés, öntözőrendszer vezérlése, riasztó ki-be kapcsolása, pánikjelzés stb. Az egygombos adók kivitelével mindegyik típus 22 különféle parancs fogadására képes. Az adók programozása kiviteltől függően kétféleképpen történhet. A 16 gombos adókat korlátozott felhasználásra (nem minden üzemmód érhető el) kézzel is lehet programozni. Teljes körű programozást csak számítógépes beíróprogrammal és a hozzá tartozó rádiós USB adapterrel lehet elérni. A rendkívül sok felhasználási lehetőség miatt lehetetlen minden feladat programozását leírni. Általánosságban elmondható, hogy a parancsokhoz rendelhető, 1-5 elem (gombnyomás) hosszúságú kódszó helyes megválasztásával igen biztonságos rendszerek építhetők ki. Az adó-vevő rendszerű felépítés miatt a kontroll LED visszajelzése akkor is mutatja a vevő állapotát, ha nem láthatjuk a vezérelendő készüléket. A kódszó használatánál figyelembe kell venni, hogy például a világítás bekapcsolásához elég lehet egy egygombos kódszó (például 1, 2, 3, A, B, stb.). Kapu, garázsajtó vezérlését már esetleg két vagy három gombnyomás kombinációval tehetjük biztonságosabbá. Így védekezhetünk az adó elvesztése vagy eltulajdonítása miatti kellemetlenségek ellen. Lakásriasztó vezérlésére akár 5 karakter hosszúságú kódot is választhatunk, de vigyázzunk arra, hogy könnyen megjegyezhető kombinációkat válasszunk. Még a négygombos adóknál is lehetőségünk van a kódszó megadásánál a 4 gomb különböző variációinak kihasználásárára. Figyelem! A LED-ek csak helyes, felismert (beprogramozott) kód megnyomása esetén világítanak, azaz adnak nyugtázó ( zöld ) vagy hiba- ( sárga ) jelzést. Ha a gombnyomás után nincs semmilyen visszajelzés, az nem az adó hibáját mutatja! Helytelen gombnyomás vagy rossz kód, esetleg a riasztóközpont helytelen állapota lehet az ok. Hibás gombnyomás után tartsunk 3 másodperc szünetet. Ha mégis elvész egy adó, akkor sincs szükség a rendszer átprogramozására, mert a programozó adapter és egy számítógép (célszerűen laptop) segítségével a vevőből kitiltható az elveszett adó. Ehhez viszont szükség van a későbbiekben leírtak szerint a telepítésnél a rendszer dokumentálására. A 16 gombos távkapcsolók tartalmaznak még egy fontos biztonsági megoldást, a teljes billentyűzár funkciót. Aktiválni a *7 ( és a ) billentyűkombinációval lehet. Ezután távkapcsoló nem reagál semmilyen próbálkozásra. Feloldani a *0000 kombinációval lehetséges. Ezt a felhasználói kódot egyénenként meg lehet változtatni a kézi programozásnál leírtak szerint. A vevők egy adott kimenetét több adóval többféleképpen is vezérelhetjük. Például egy lépcsőházi világítást a földszinten lakónak a távkapcsolójában elég 30 másodperces, míg egy negyedik emeleten lakónak 2 perces (120 másodperces) monostabil időre programozni. 11

12 Számítógéppel való programozásnál lehetséges (és ajánlott is) a beprogramozott adók dokumentálása. Ez történhet például a felhasználó nevével vagy a távkapcsoló sorszámával jelölt állományba való mentéssel, vagy a kitöltött táblázat kinyomtatásával. Ezzel megkönnyebbítjük az adók későbbi módosítását, bővítését vagy új adók készítését. A programozás lépései 1. Beíró program indítása: 2. Belépési kulcsszó megadása: általános rendeltetésű adó programozását indítjuk, tehát a belépési kulcsszó TK868A. 3. Adattáblázat kitöltése 12

13 távkapcsoló egyedi sorszáma adási kísérletek száma (1-9) monostabil idő mp-ben (1-255) választható üzemmódok (legördülő menü) vezérelendő csatorna száma vezérelendő vevők egyedi sorszámai a parancs végrehajtását kiváltó kódszó (szám- és ábrás gombok max. 5 tagú sorozata * és # nem használható!) Üzemmódok (lásd még: Kezelőelemek, fogalmak") MONO: beállított időre bekapcsol BISTABIL: első parancsra be, másodikra kikapcsol BE: csak bekapcsol KI: csak kikapcsol KÖVETÖ: a gomb nyomása alatt van bekapcsolva LEKÉRDEZ: csatorna állapotát kérdezi le (nincs beavatkozás) RBE-MONO: riasztó bekapcsolása monostabil üzemmóddal RKI-MONO: riasztó kikapcsolása monostabil üzemmóddal RBE-STAT: riasztó bekapcsolása statikus szinttel RKI-STAT: riasztó kikapcsolása statikus szinttel 4. Beírás Beírás gomb megnyomása, majd a távkapcsoló 1 -es gombjának nyomva tartása a beírás elindulásáig (kb. 5 mp).vagy meghiúsulásáig. 13

14 5. Dokumentálás Beprogramozott eszköz beállításainak dokumentálása (nyomtatás, fájlba mentés) 14

15 Távkapcsoló adók ellenőrzése, kiolvasása Kattintsunk a Kiolvasás gombon, majd nyomjuk le és tartsuk nyomva a távkapcsoló 1 -es gombját a kiolvasás elindulásáig (mintegy 5 mp-ig). Ezután a program az adóból kiolvasott adatokkal kitölti a táblázatot. Vevők ellenőrzése, események kiolvasása A Vevő lapon a megfelelő gombokra kattintással végezhetjük el ezeket a műveleteket. Az Események gombra kattintva megjelenik az Események panel, melynek Események olvasása gombja szolgál az utolsó öt esemény listázására. A számítógép belső óráját és dátumát a valós időre és dátumra kell beállítani, mert a program a kiolvasás időpontjához képest számolja vissza az események idejét. A vevő kikapcsolása vagy áramtalanítása törli a memóriát! Az Ellenőrzés gombra kattintva megjelenik a Távkapcsoló szimulálása panel. Ennek segítségével a számítógépen kiadott parancsokat a vevő végrehajtja. Ugyanezen a panelen tilthatjuk ki a vevőből az elveszett, megrongálódott távkapcsolókat az egyedi azonosítójuk (sorszámuk) alapján. Egy vevőből maximum 10 távkapcsolót tilthatunk ki. Telepítés A távkapcsoló vevőjét lehetőleg magasra, egyéb elektromos berendezésektől és fémtárgyaktól távol helyezzük el. Tápfeszültséget a riasztóközpont szünetmentes tápegységéről kell biztosítani. Az adók és a vevőkészülék összeprogramozását a vevő felszerelése előtt ideiglenes, akkumulátoros táplálás mellett célszerű ellenőrizni. Ha a vevőben található tamperkapcsoló, akkor a végleges helyen való bekötés utána készüléket a leszorító kengyellel együtt kell rögzíteni. Kengyel nélkül a tamperkapcsoló rugója felnyomhatja a készülék fedelét és hamis riasztást okozhat. 15

16 Riasztóközpont vezérlése A rádiós távkapcsolók használata esetén, nincs falra szerelt tasztatúra, nincs vezetékezés. A hordozható adók révén mindenki egy személyre szabott kezelőt kap, mellyel sok egyéb más vezérlés is megoldható. Így például kapu, garázs ajtó, autóriasztó, udvari világítás, stb. Összesen 22db parancs kiadása lehetséges egyetlen távkapcsolóval. A rendszer megbízható kezelését a kétirányú kommunikáció, parancsokhoz rendelhető kódok valamint valamint a távkapcsoló teljes zárását biztosító billentyűzár funkció (csak a 16 gombos távkapcsolónál) garantálja. LED-ek, sárga, piros, zöld sárga: hiba, nincs kapcsolat; piros: riasztóközpont vezérlésénél bekapcsolt állapot zöld: a vevő nyugtázta a parancsot; kapu-, garázsajtó-vezérlés riasztó ki- illetve bekapcsolása riasztó részleges ki- v. bekapcsolása pánik gomb számgombok ábrás gombok programozó gombok csak a 16 gombos távvezérlőnél Távkapcsolóval igény szerint megoldhatjuk a teljes valamint a részleges, úgynevezett otthon maradó ( ha van két kulcsos kapcsoló zóna a riasztó központon) bekapcsolást illetve kikapcsolást. Mindkét esetben hasonló módon kell beállítani a vezérelendő bemenetet (zóna bemeneteket) és a PGM kimenetet. A távkapcsoló vevővel vezérelt bemenetet, úgynevezett kulcsos kapcsoló üzemmódra és nulla bekapcsolási illetve kikapcsolási időre kell programozni. Ha van zóna aktiválási idő (prel idő) akkor azt is a lehető legrövidebbre kell állítani. Ha a riasztóközpont felfutó élre kapcsol akkor a távkapcsoló kimenetét (1CH vagy 2CH) bontásra kell állítani a jumperrel. Azokat a PGM kimeneteket melyekkel a távkapcsoló vevő visszajelző csatornáit vezéreljük, végtelen visszaállási időre kell programozni. Bekapcsolt riasztónál alacsony szint vagy rövidzár, kikapcsolt riasztónál magas szint vagy szakadás legyen rajtuk. Ilyen beállításnál a bekapcsolt riasztót piros, a kikapcsol riasztót pedig zöld fénnyel jelzi a távkapcsoló visszajelző LED-je. Ha a helyes be vagy kikapcsolási kódra nincs semmilyen visszajelzés akkor valamelyik zóna hibája miatt nem tud a riasztóközpont állapotot váltani (nyitott zóna). Azt, hogy a riasztót monostabil (RBE-MONO, RKI-MONO) vagy statikus szinttel (RBE-SAT, RKI-STAT) kell vezérelni a riasztóközpont leírásában nézzük meg. A riasztó központ állapotát a LEKÉRDEZ üzemmóddal tudjuk ellenőrizni, azzal a lekérdező gombbal vagy gomb kombinációval melyet a távkapcsolóba beprogramoztunk. Ilyenkor nem történik semmiféle állapotváltozás, csak PGM (riasztó ki vagy bekapcsolt) állapotát mutatja a távkapcsoló LED-je. Ha a bekapcsolt vagy kikapcsolt állapotra még egyszer elküldjük ugyanazt az utasítást akkor sem történik semmi változás mert a távkapcsoló vevője tárolta az utolsó parancsot. Programozásánál figyelni kell arra, hogy az 1CH" kimenethez az INP-1 bemenet (PGM1), a 2CH kimenethez az INP-2 bemenet (PGM2) tartozik. A beíró táblázatban az INP-1 lekérdezéséhez a 3. kimenetet, az INP-2 lekérdezéséhez a 4. kimenetet kell beállítani. Bekapcsoláshoz célszerű egy egyszerű 1 gombos kódot, például karakteres kombinált kódot, például 123 -(123B)- vagy 456 Az állapot lekérdezéshez például célszerű (0B)- vagy a 0 (B) vagy (C), kikapcsoláshoz több -(456C) választani. -(0C)- kombinációt alkalmazni.

17 A TK-868A-16 adó a fenti példa beprogramozása (6 db utasítás) után még lehetőséget ad további 16 különböző utasítás fogadására (kapu, akár több garázs ajtó, világítás stb.). Figyelem! A LED-ek csak helyes, felismert (beprogramozott) kód megnyomása esetén világítanak, azaz adnak nyugtázó ( zöld ) vagy hiba- ( sárga ) jelzést. Ha a gombnyomás után nincs semmilyen visszajelzés, az nem az adó hibáját mutatja! Helytelen gombnyomás vagy rossz kód, esetleg a riasztóközpont helytelen állapota lehet az ok. Hibás gombnyomás után tartsunk 3 másodperc szünetet. A távkapcsoló tartalmaz még egy fontos biztonsági megoldást, a teljes billentyűzár funkciót. Aktiválni a 7 (csillag és a 7) billentyű kombinációval lehet. Ezután távkapcsoló nem reagál semmilyen próbálkozásra. Feloldani a 0000 kombinációval lehetséges. Ezt a felhasználói kódot egyénenként meg lehet változtatni a kézi programozásnál leírtak szerint. A távkapcsoló vevők rendelkeznek olyan eseménymemóriával, amelyből az utolsó öt utasítás kiolvasható. Ezek az adatok tartalmazzák a parancsot kiadó távkapcsoló számát, az utasítás típusát (ki- vagy bekapcsolás, vagy egyéb vezérlés) és idejét. Ezek az adatok a helyszínen a vevők mellett egy laptoppal, a TK-868USB-PRG tip. rádiós programozó adapter segítségével (a vevő kódszámának ismeretében) kiolvashatók illetve kinyomtathatók. (Figyeljünk arra, hogy a vevő kikapcsolása vagy áramtalanítása törli a memóriát!). Kiolvasásnál ügyelni kell arra, hogy a kiolvasó számítógép órája és dátuma megfelelően legyen beállítva, mert a kiolvasás pillanatához képest számolja vissza az esemény idejét. Az elveszett, vagy szándékosan eltulajdonított távkapcsolókat ki lehet tiltani a vevőkből. Szükség esetén újból is lehet engedélyezni távkapcsolókat. Ehhez szintén számítógép szükséges, az előző összeállítás szerint. Az eltűnt adó kitiltását csak akkor tudjuk végrehajtani, ha ismerjük a gyártási sorszámát, ezért kell a rendszert megfelelően dokumentálni az összes felprogramozott adóval. Telepítésnél a programozó szoftver lehetőséget ad a dokumentálásra. Az adók adatlapjait kinyomtathatjuk vagy elmenthetjük, sorszámmal, esetleg névvel együtt. A programozás lépései 1. Beíró program indítása 2. Belépési kulcsszó megadása általános rendeltetésű adó programozását indítjuk, tehát a belépési kulcsszó TK868A. 17

18 3. Adattáblázat kitöltése távkapcsoló egyedi sorszáma adási kísérletek száma (1-9) monostabil idő mp-ben (1-255) választható üzemmódok (legördülő menü) vezérelendő csatorna száma vezérelendő vevők egyedi sorszámai a parancs végrehajtását kiváltó kódszó (szám- és ábrás gombok max. 5 tagú sorozata * és # nem használható!) Üzemmódok MONO: beállított időre bekapcsol BISTABIL: első parancsra be, másodikra kikapcsol BE: csak bekapcsol KI: csak kikapcsol KÖVETŐ: a gomb nyomása alatt van bekapcsolva LEKÉRDEZ: csatorna állapotát kérdezi le (nincs beavatkozás) RBE-MONO: riasztó bekapcsolása monostabil üzemmóddal RKI-MONO: riasztó kikapcsolása monostabil üzemmóddal RBE-STAT: riasztó bekapcsolása statikus szinttel RKI-STAT: riasztó kikapcsolása statikus szinttel 18

19 4. Beírás Beírás gomb megnyomása, majd a távkapcsoló es gombjának nyomva tartása a beírás elindulásáig 5 mp).vagy meghiúsulásáig. 1 (kb. 5. Dokumentálás Beprogramozott eszköz beállításainak dokumentálása (nyomtatás, fájlba mentés) Távkapcsoló adók ellenőrzése, kiolvasása Kattintsunk a Kiolvasás gombon, majd nyomjuk le és tartsuk nyomva a távkapcsoló 1 -es gombját a kiolvasás elindulásáig (mintegy 5 mp-ig). Ezután a program az adóból kiolvasott adatokkal kitölti a táblázatot. Vevők ellenőrzése, események kiolvasása A Vevő lapon a megfelelő gombokra kattintással végezhetjük el ezeket a műveleteket. Az Események gombra kattintva megjelenik az Események panel, melynek Események olvasása gombja szolgál az utolsó öt esemény listázására. A számítógép belső óráját és dátumát a valós időre és dátumra kell beállítani, mert a program a kiolvasás időpontjához képest számolja vissza az események idejét. A vevő kikapcsolása vagy áramtalanítása törli a memóriát! 19

20 Az Ellenőrzés gombra kattintva megjelenik a Távkapcsoló szimulálása panel. Ennek segítségével a számítógépen kiadott parancsokat a vevő végrehajtja. Ugyanezen a panelen tilthatjuk ki a vevőből az elveszett, megrongálódott távkapcsolókat az egyedi azonosítójuk (sorszámuk) alapján. Egy vevőből maximum 10 távkapcsolót tilthatunk ki. Telepítés A távkapcsoló vevőjét lehetőleg magasra, egyéb elektromos berendezésektől és fémtárgyaktól távol helyezzük el. Tápfeszültséget a riasztóközpont szünetmentes tápegységéről kell biztosítani. Az adók és a vevőkészülék összeprogramozását a vevő felszerelése előtt ideiglenes, akkumulátoros táplálás mellett célszerű ellenőrizni. Ha a vevőben található tamperkapcsoló, akkor a végleges helyen való bekötés utána készüléket a leszorító kengyellel együtt kell rögzíteni. Kengyel nélkül a tamperkapcsoló rugója felnyomhatja a készülék fedelét és hamis riasztást okozhat. jelfogó érintkező NO NC váltó rövidzárak (jumperek) jelfogó bekapcsolását jelző LED-ek V DC + - AUX kulcsos kapcs. zóna 1. ch 2. ch INP1 PGM1 INP2 állapotjelző LED-ek Rx tamper kapcsoló a 4. csatorna helyén riasztóközpont 1-es csatorna kimenet (bont vagy zár) - teljes zárás 1CH 2-es csatorna kimenet (bont vagy zár)- részleges zárás 2CH INP-1 1-es csatornához tartozó bemenet (PGM1) INP-2 2-es csatornához tartozó bemenet (PGM2) INP-1 INP-2 TAMPER kimenet 20

21 Pánik- illetve támadásjelző programozása Az egygombos pánik adót ott célszerű használni, ahol közvetlen támadásra lehet számítani vagy ahol csak rövid idő áll rendelkezésre a segélykérés indítására. A pánik gomb dupla nyomását ott célszerű választani, ahol egy véletlen gombnyomás komolyabb következményekkel járhat, például közvetlen rendőrségre vagy kivonuló szolgálati helyre bekötött riasztó rendszer esetén. A három gombos pánik adó egy megelőző biztonsági funkcióval, a késleltetett pánik indítási lehetőséggel ki van bővítve. Ezt olyan helyeken lehet alkalmazni ahol sok és sokféle ember fordul elő, és nincs, vagy kis létszámú a biztonsági személyzet. Ilyenek például a kis üzletek, éjszaka nyitva tartó boltok, benzinkutak stb. Ha biztonsági fenyegetést jelentő helyzet kialakulása kezdődik (gyanús személy vagy személyek tűnnek föl), akkor a késleltetett pánik gomb megnyomásával előzetes támadásjelzést indíthatunk, melynek késleltetési idejét a rendszer telepítésekor a helynek megfelelően előre beprogramozták. Ha a helyzet normális, mégsem várható rendkívüli esemény, akkor az elindított jelzést törölhetjük még az éles riasztás indulása előtt. Ha mégis valami rendkívüli történik, például fizikai vagy fegyveres támadás, akkor a megtámadott személy nyugodtabban reagálhat, mert a riasztás már előzetesen megtörtént és a késleltetési idő után automatikusan indul a pánik- vagy támadásjelzés. A késleltetés meghatározásánál figyelembe kell venni az adott hely körülményeit, például azt, hogy az emberek, vásárlók általában mennyi időt tartózkodnak az üzletben, vagy menyi idő telhet el egy támadás elindulásáig. A késleltettet pánik ideje alatt lehetőség van azonnali pánikjelzés indítására, ez a jelzés felülbírálja, illetve törli az előző utasítást is. TK-868A-1 LED-ek TK-868T-1 TK-868T-3 antenna vevő sorszáma pánikcsatorna (1CH) csat. kimenetek beállítása (nyit v. zár) késleltetett pánik csatorna (2CH) pánik gomb tamperkapcsoló késleltetett pánik gomb késleltetett pánik törlése Pánik adók Vevőkészülék a pánik adókhoz A pánik gomb működtetése a vevő 1-es csatornáját 2 másodpercre aktív állapotba állítja. (Bont vagy zár, beállítástól függően). A késleltetett pánik gomb vevő 1-es csatornáját a beállított időnek megfelelően (1-255 perccel) késleltetve indítja. A harmadik, törlés gombbal lehetőségünk van a késleltetési idő alatt a folyamat leállítására. A vevő 2-es csatornájának kimenete aktív állapotba kerül a késleltetés idejére úgy, hogy az utolsó 10 másodpercben (az 1es, pánik csatorna indulása előtt 10 másodperccel) szaggatottá válik a működése. Így ennek a csatornának a segítségével figyelmeztető fény- vagy hangjelzést lehet adni az éles riasztás indulása előtt. Összetett rendszer Olyan feladatoknál, ahol több személynek kell pánikjelző, ahol nagyok a védendő területek, ahol esetleg rádiózavar lehetséges, vagy nagyobb létszámú, esetleg rejtett, nem látható biztonsági személyzet is van, ott lehetőségünk van egy összetett rendszer telepítésére. Ez több, maximum öt vevőt tartalmazhat, különböző beállításokkal illetve kijelzésekkel. Ha egy adót több vevőhöz programoztuk, akkor az a jelzés indítása után megpróbálja az összes vevőnek elküldeni a riasztást. Mivel az adók és vevők is adó-vevő rendszerűek, az adó egy nyugtázó választ vár a vevőtől illetve vevőktől. Az adóba be van programozva automatikus ismétlés is. Ha nem 21

22 kap választ, a pánik adó 1-9-szer (beállítható) próbálja meg elküldeni a segélykérést. Ha például a második adás sikeres akkor leáll az adó. Tehát az adó addig ismétel, míg valamelyik vevőtől meg nem jön a válasz, vagy el nem érte a beállított ismétlésszámot. Több vevős rendszerben csak egyetlen vevőt szabad késleltetett indításúra programozni, és az összes adóba (sorszáma alapján) ugyanezt a vevőt kell késleltetettként beírni. Ha a késleltetett pánikcsatorna kimenetével egy optikai jelzés, például egy nem feltűnő helyre szerelt nagy fényerejű LED-et vezérlünk, akkor láthatjuk, hogy elindult a késleltetett pánik jelzés. Mivel a körülmények miatt a pánikjelzést indító személy jellemzően elveszti az időérzékét, nem tudja érzékelni, hogy mennyi ideje van az esetleges téves jelzés leállítására. Ezért a késleltetett pánikcsatorna kimenete az utolsó 10 másodpercben szaggatott üzemmódra vált, hogy jelezze, még van lehetőség a törlés gombbal beavatkozni. Adhatunk egyes személyeknek csak egygombos, míg másoknak 3 gombos pánik adót azonos rendszeren belül. A 3 gombos, késleltetett pánik gombbal is rendelkező adót olyan személynek célszerű adni, aki képes mérlegelni, hogy a körülmények milyen beavatkozást igényelnek. A késleltettet pánik ideje alatt lehetőség van az azonnali pánikjelzés indítására, mert ez a jelzés felülbírálja, illetve törli az előző utasítást is. Ha a telepített pánik jelzőrendszerrel védett objektumban mégis történik rendkívüli esemény, vagy rosszindulatú pánikjelzés, akkor lehetőség van az események kiolvasására a vevőkből. Ezek az adatok az utolsó öt esemény idejét, az eseményt kiváltó pánikadó számát és a vevőbe küldött jelzés típusát tartalmazzák. Az adatokat a helyszínen a vevők mellett egy laptoppal, rádiós programozó adapter segítségével a vevő kódszámának ismeretében lehet kiolvasni, illetve kinyomtatni. A kiolvasásnál ügyelni kell arra, hogy a kiolvasó PC vagy laptop órája és dátuma megfelelően legyen beállítva, mert a kiolvasás pillanatához képest számolja vissza az esemény idejét. Figyeljünk arra, hogy a vevő kikapcsolása vagy áramtalanítása törli a memóriát! Az elveszett, vagy szándékosan eltulajdonított pánikjelzőket ki lehet tiltani és/vagy újból lehet engedélyezni a vevőkben. Ehhez szintén számítógép szükséges, az előző összeállítás szerint. Az eltűnt adó kitiltását csak akkor tudjuk végrehajtani, ha ismerjük a gyártási sorszámát, ezért szükséges, hogy a rendszert megfelelően dokumentáljuk az összes felprogramozott adó adatainak feltüntetésével. Telepítésnél a programozó szoftver lehetőséget ad dokumentálásra, az adók adatlapjait kinyomtathatjuk vagy elmenthetjük sorszámmal, esetleg névvel együtt. Fogalmak Egygombos pánik adó csak pánik gomb Három gombos pánik adó 1 gomb: pánik 2 gomb: késleltetett pánik 3 gomb: késleltetett pánik törlése egy nyomás pánikjelzés indítása egy gomb nyomásra dupla nyomás pánikjelzés indítása 3 másodpercen belül megismételt megnyomással (véletlen indítás elkerülése) késleltetett pánik az éles riasztás késleltetése a beállított időnek megfelelően késleltetett pánik törlése késleltetési idő alatt a riasztás leállítása LED-ek jelzései zöld jelzés - a vevő vissza nyugtázta az adást sárga jelzés nincs visszajelzés, kommunikációs hiba (egyes típusoknál ezt a piros jelzés jelenti) ismétlés sikertelen adás esetén az adó automatikus ismétléseinek száma (1-9) sorszám az adó és vevő egyedi gyártási sorszáma (az adón hátul, a vevőn a dobozon belül található) 22

23 A programozás lépései 1. Beíró program indítása 2. Belépési kulcsszó megadása: pánik adó programozását indítjuk, tehát a belépési kulcsszó TK868P. 3. Adattáblázat kitöltése: adási próbálkozások száma (1-9) távkapcsoló sorszáma (távkapcsoló hátulján található) 1-3 gombos távkapcsoló választás egyes vagy dupla nyomás választása rendszerbe állított vevő vagy vevők sorszámai (max. 5 db vevő) késleltetett pánik ideje percekben (1-255) Ha 0 időt írunk, akkor az adott vevőnél nincs késleltetett pánik mód. Csak 1 vevőt lehet késleltetett módba állítani. 4.Beírás Beírás gomb megnyomása, majd a távkapcsoló 1 -es gombjának nyomva tartása a beírás elindulásáig (kb. 5 mp), vagy meghiúsulásáig. 23

24 Adók ellenőrzése, kiolvasása 5. Dokumentálás, Beprogramozott eszköz beállításainak dokumentálása (nyomtatás, fájlba mentés) Pánikvevő ellenőrzése, események kiolvasása Az Ellenőrzés gombra kattintva megjelenik a Távkapcsoló szimulálása panel. Ennek segítségével a számítógépen kiadott parancsokat a vevő végrehajtja. Ugyanezen a panelen tilthatjuk ki a vevőből az elveszett, megrongálódott távkapcsolókat az egyedi azonosítójuk (sorszámuk) alapján. Egy vevőből maximum 10 távkapcsolót tilthatunk ki. 24

25 Telepítési lépések a.) Helyszín felmérése, szükséges eszközök típusának, darabszámának meghatározása: a terület nagyságától és beépítettségétől függően több vevőt kell alkalmazni, úgy, hogy kb méterenként legyen egy vevőkészülék. Arra figyelni kell, hogy egy adót maximum öt vevőhöz lehet hozzárendelni. Egy vevő viszont korlátlan számú adótól tud fogadni parancsokat. b.) Telepítés, beprogramozás: az előzőekben leírt eszközprogramozás után lehet kezdeni a telepítést. Vevőket magasan, egyéb elektronikus készülékektől és fémszerelvényektől távol kell elhelyezni. Energiaellátásukat célszerű szünetmentes táplálással megoldani. A készülékek helyes programozásáról még a végleges helyre való felszerelés előtt meg kell győződni. Azt, hogy a vevő kimenete riasztás esetén bontson vagy zárjon, a sorkapocs melletti jumperrel tudjuk beállítani. A végleges helyre való felszerelés után egy adóval ellenőrizzük le a vevők hatósugarait, vagyis meghatározhatjuk a biztonságosan ellátott terület nagyságát. c.) Időszakos ellenőrzés: mivel biztonsági rendszerekről van szó, az eszközöket meghatározott időnként ellenőrizni kell. Legegyszerűbben például az adókészülék törlés nyomógombjával, a rendszer éles riasztása nélkül tudjuk ezt megtenni.(zöld LED jelzés - minden rendben, sárga jelzés - vevő hiba, nincs jelzés- adóhiba). Az adó energiaellátását a lítium elem akár több évre is biztosítani tudja, de ez erősen függ a gombnyomások számától. Ha a visszajelző LED-ek nagyon halványan égnek, akkor cserélni kell az elem(ek)et. (A hitelkártya méretű adókban 2, a kulcstartó méretűekben 1 db CR2032 tip. gombelem található. 12 V DC jelfogó érintkező NO NC váltó rövidzár (jumper) + - jelfogó bekapcsolását jelző LED 1. ch Pánik csatorna: riasztó központ indítása 2. ch Késleltetett pánik: fény- vagy hangjelzés vezérlése tamper kimenet Pánik vevő bekötése A vevők működését ellenőrizhetjük a programozó adapter a beíró szoftver és egy laptop segítségével is. A beíróprogram Vevő lapján a vevő sorszám beírása után az Ellenőrzés gomb megnyomásakor kapunk egy virtuális adót. Ezzel a megoldással a vevőket felprogramozott adók nélkül is tudjuk ellenőrizni. 25

26 Készülékek beépítési méretei, bekötés TK-868PREL és PHW vevők méretei TK-868R- és pánik vevők méretei TK-868PHW-S vevő méretei 26

27 TK-868R-1-4 TK-868RA-1, -2 +jelfogó érintkező NO NC váltó rövidzárak (jumperek) 12 V DC 12 V DC jelfogó bekapcsolását jelző LED-ek jelfogó érintkező NO NC váltó rövidzárak (jumperek) +jelfogó bekapcsolását jelző LED-ek 1. ch 1. ch 2. ch 3. ch 3. ch 4. ch, vagy tamper, ha nincs 4. csatorna TK-868-PREL-1-4 TK-868PHW-S hálózatot jelző LED jelfogó bekapcsolását jelző LED-ek 230 V AC TK-868PHW-1, -2 hálózatot jelző LED jelfogó bekapcsolását jelző LED-ek 230 V AC 27

28 Kézi programozás A távkapcsolók közül csak a TK-868A-16 típusú, 16 gombos változatot lehet a saját gombjai segítségével felprogramozni. Minden programozási lehetőség ennál a típusnál is csak az USB rádiós adapter számítógép konfigurációval érhető el. Az 1, 3, 4 és 8 gombos távkapcsoló adókat csak számítógép és USB-s programozókészlet segítségével, esetleg egy felprogramozott 16 gombos adó segítségével, az alább leírt klónozással lehet felprogramozni. A programozáshoz szükség van a működtetni kívánt vevő(k) 5 számjegyű gyári azonosítójára. Belépés a programozásba: nyomjuk meg a EFF gombkombinációt. Ekkor a zöld LED lassú villogásba kezd. Ezután nyomjuk meg a felhasználói kód 4 számjegyét. A gyári beállítás:. Minden számgomb megnyomását a piros LED felvillanása nyugtázza. Ezután a F megnyomásával jutunk a menük választása üzemmódba. Ezt a zöld LED gyors villogása jelzi vissza. A programozás során az adó, az elemek kímélése érdekében, minden menüből kb. 10 mp után automatikusan kilép, ha nem nyomunk meg nyomógombokat. Menü üzemmódban az alábbi lehetőségeket választhatjuk: E felhasználói kód megváltoztatása E parancskombinációk, gombnyomások programozása E parancsok törlése E adók kitiltása illetve újra engedélyezése a vevőkben E klónozás (adatok átmásolása egyik adóból egy másikba) E adásismétlések számának beállítása 1 9 között Nem kell belépnünk a menübe a billentyűzár be- illetve kikapcsolásához:a E kombináció, majd a felhasználói kód beadásával végezhetjük. TK-868A-16 típusú adók programozása Felhasználói kód megváltoztatása E új kód új kód ismétlése # Parancsok beprogramozása gombkombináció (*) E Belépés a programozásba E F F Felhasználói kód # (Gyári érték: 0000) Billentyűk lezárása E (lezárva) Billentyűk feloldása * menüszint # Parancsok kitörlése 4 db 0 E 0000 Távkapcsoló kitiltása vevő azonosítója E műv. kód (5*) távkapcsoló azonosítója # # # # (Felhasználói kód) E # # # Megjegyzések: várakozás szám # üzemmód (3*) # # Adásismétlés száma csat. száma (2*) idő (mp) (4*) # vevő azonosítója Klónozás E # : számjegy 0-9-ig (*) : Min. 1, max. 5 gombnyomásból álló sorozat, melyben ábrás gomb (ABCD) lehet, de E és F nem. (2*) : a csatornaszám 1 8 lehet (3*): üzemmódok: 0=monostabil, 1=bistabil, 2=csak be, 3= csak ki (4*): ig, monostabil idő mp-ben (5*): művelet: 0=kitiltás; 1=kitiltás feloldása 2=összes tiltás feloldása 28

29 Klónozás (másolás) Távkapcsoló másolására egy másik 16 gombos adó vagy az 1, 3 és 4 gombos készülékek számítógép nélküli felprogramozása esetén lehet szükség. A 3 illetve 4 gombos adó gombjai a 16 gombos adó 1,2,3, és 4-es gombjainak, az 1 gombos adó a 16 gombos adó 1-es gombjának felel meg. A másolás (klónozás) folyamán a felprogramozott mesterkészülék összes adata átkerül a klónba az egyedi azonosító kivételével. A mester készüléket a kézi programozás E -ös menüpontjába kell léptetni (lásd kézi programozás). Ezután a cél adón az 1-es gombot 5 másodpercig nyomva kell tartani. Ekkor az adatok rádiós úton átmásolódnak a forrás távkapcsolóból a cél távkapcsolóba. Ez a kapcsolat kis teljesítményű, ezért a készülékek nem lehetnek egymástól 50 cm-nél távolabb. A klónozás után a készülékek alapállapotba állnak vissza. 29

30 Hibaelhárítás Hiba, azaz nem működő rendszer esetén próbáljuk behatárolni a hibás készüléket. Ha az adó nem ad semmilyen, se sárga se zöld visszajelzést, akkor az adóhibára utal. A következő hibák fordulhatnak elő: hibás, nem létező kódot, vagy nem a beprogramozott gombot nyomtuk meg. (A próbálkozások közt tartsunk 3 másodperc szünetet); kimerült az elem az adóban; a billentyűzár be van kapcsolva (csak a 16 gombos adónál)-feloldás *0000-vagy a *egyéni kód Ha ezek közül egyik eset sem áll fenn, akkor próbáljuk meg a TK-868USB-PRG tip. sz. adapter és a beíró szoftver segítségével kiolvasni az adót. Ha így sem működik, akkor az valóban adóhibára utal és csak szervizben javítható! Ha van sárga visszajelzés, akkor az adó rendben van. Ilyenkor vagy nem vagyunk a vevő hatósugarában, vagy vevőhiba lépett fel. Próbáljuk meg közelről működtetni a vevőt. Ha így működik, akkor valamilyen rádiófrekvenciás zavar van a közelben, amely elnyomja a vevőt. Ha közelről működtetve az adót, sem reagál a vevő, akkor ellenőrizzük a vevő tápfeszültségét egy multiméterrel. (tápfeszültség igény 10-15V DC és minimum 110 ma terhelhetőség). Az USB adapter és a beíró szoftver segítségével is lehet ellenőrizni a vevőket ha a beíró szoftver Vevő fülén az Ellenőrzés funkciót kiválasztjuk. (Ügyeljünk a vevő sorszámának beírására!) Elemcsere Elemcserére akkor van szükség, ha a visszajelző LED-ek a szokásoshoz képest jóval halványabban világítanak, vagy jelentősen lecsökkent az adó hatótávolsága. Az elemek kimerülését erősen befolyásolja a használat sűrűsége, de alapvetően hosszú ideig (jellemzően egy vagy több évig) kell működniük. Multiméterrel megmérve a kivett elemet (lásd alább) 2,5 V-nál kisebb feszültség esetén feltétlenül ki kell azt cserélni. A hitelkártya méretű adókban két, speciális, beforrasztott CR 2032 típusú lítium elem van, a hosszú idejű működés biztosítására. Ezeket csak évek múlva kell cserélni, de ezt speciális kialakítása miatt csak a telepítő vagy a gyártó tudja elvégezni. (Gyártó: RF Elektronikai Kft Dunakeszi, Szent István utca 1. Telefon ) A kisméretű, kulcstartó adóban 1 db, normál kivitelű CR 2032 lítium elem található. Ezt az elemtartó fedél eltávolítása után lehet kicserélni. A fedelet egy éles kés segítségével a kulcstartó karika vagy lánc mellett, a hossztengellyel párhuzamos irányban óvatosan szétfeszítve tudjuk levenni. Az új elemet a pozitív (+) felével kifelé kell betenni. Ha véletlenül fordítva tesszük be, nem károsodik sem az adó, sem az elem. Az elemet nem tudjuk rövidre zárni. Elemcserénél a régi elem kivétele után vagy várjunk legalább 1 percet, mielőtt betesszük az új elemet, vagy egy fémtárgy, (pénzdarab, csavarhúzó) segítségével zárjuk rövidre az adó két elemérintkezőjét, hogy kisüljenek az adóban lévő kondenzátorok. Ilyenkor az új elem behelyezésekor felvillan az adó mindhárom LED-je. Ezután próbáljuk ki az adót egy beprogramozott gomb megnyomásával. Ha a zöld vagy sárga LED felvillan, akkor sikeres volt az elemcsere. Ha nincs visszajelzés, akkor ismételjük meg az elemcsere előbb leírt procedúráját. 30

31 Jótállás, bizonylatok Garanciális feltételek A gyártásnál minden eszközt felprogramozunk és letesztelünk. Ennek ellenére előfordulhat a gyártásnál még jó, de később meghibásodott eszköz. Mindent megteszünk a gyártás folyamán keletkező hibák minimálisra csökkentése érdekében. 1. A készülékért az átvételtől számított 1 évig garanciát vállalunk. 2. A garancia időtartama alatt vállaljuk - a meghibásodott egységek díjtalan javítását a gyártó telephelyén, munkaidőben; - ha a javítás 72 órán belül nem végezhető el, cseredarabot biztosítunk (a raktárkészlettől függően); - megegyezés szerint a régi hibás terméket javíthatatlan hibája esetén új típusra cseréljük, értékkülönbözet megfizetése ellenében; 3. A garancia érvényesítését kizáró körülmények: - a készülék nem rendeltetésszerű használata, tárolása; - a készülék nem szakképzett személy általi telepítése; - elemi kár (pl. villámcsapás); - olyan meghibásodás esetén, amelynél nem dönthető el, hogy a hiba a rendeltetésellenes használat, vagy a szakszerűtlen telepítés következménye-e (végtranzisztor, beépített akkumulátor); - külső, szakszerűtlen beavatkozás; - a készülék szakszerű használata esetén a rádiófrekvenciás kapcsolat megszakadása miatt a közvetlen és közvetett károkért valamint többletkiadásokért a következő esetekben: interferencia, más készülék általi zavarás, rossz terjedési feltételek, telepítés hibája által okozott térerő-csökkenés. Nem vállaljuk az anyagi felelősséget garanciális időn belül és azon túl sem a meghibásodás miatti üzemszünetből eredő károkért és költségekért. Nem vállaljuk a garanciát szerviz, illetve időközi karbantartás hiányából, valamint a természetes elhasználódásból eredő meghibásodásokért. Folyamatos üzemű rendszereknél az üzemeltető gondoskodjon tartalék készülékekről. Az itt fel nem sorolt esetekben a Polgári Törvénykönyv rendelkezései az irányadók. Más, nem garanciális okokból bekövetkezett javításokat a gyártó telephelyén térítés ellenében végzünk. Külön kérésre, térítés ellenében, a lehetőségek szerint, gyári körülmények között megkíséreljük a tönkrement vagy megrongált egységek memóriájának kiolvasását. 31

32 Megfelelőségi nyilatkozat (Rádióberendezések és távközlő végberendezések (RTTE) forgalomba hozatala esetére.) Mi, az RF Elektronikai Kft. (székhely: 2120 Dunakeszi, Szent István u. 1. cégjegyzékszám: Cg ) egyedül, saját felelősségünkre kijelentjük, hogy az alábbi termékek: TK-868A-1, TK-868A-4, TK-868A-16 típusú, kis hatótávolságú (SRD) távkapcsoló-adók, és TP-868R, TK-868RA, TK-868PREL TK-868PHW típusú, kis hatótávolságú (SRD) távkapcsoló vevők, (eredetük: Magyarország, RF Elektronikai Kft Dunakeszi, Szent István u.1.) amelyekre e nyilatkozat vonatkozik, megfelelnek a rádióberendezésekről és a távközlő végberendezésekről, valamint megfelelőségük elismeréséről szóló 3/2001 (I. 31.) MeHVM rendelet 3. ában foglalt alapvető követelményeknek, valamint az alábbi, a rádió-távközlési, villamos biztonságtechnikai és elektromágneses összeférhetőségi követelményeket tartalmazó szabványoknak, illetve egyéb normatív dokumentumoknak: MSZ EN MSZ EN , -2 határozat illetve szabványok ERC/DEC/(01)04) határozat MSZ EN : 1997, MSZ ETS :1999 A termék CE megfelelőségi jelöléssel van ellátva. E nyilatkozatot megalapozó műszaki dokumentáció megőrzési helye, címe: Magyarország, RF Elektronikai Kft Dunakeszi, Szent István u.1. Kelt: Dunakeszi, szeptember 1. Mata Miklós ügyvezető igazgató MABISZ minősítés száma: /
