1 R/C SYSTEMS CORPORATION Hungary RADIO CONTROL SYSTEMS AND ACCESSORIES PHONE OFFICE: , SERVICE: /17 FAX: /18 Site: VEZETÉK NÉLKÜLI RIASZTÓ RENDSZER TELEFONHÍVÓVAL CIKKSZÁM: RC-C A riasztó fő funkciói - A micro-computer által vezérelt, vezeték nélküli riasztó berendezés alkalmas betörések megelőzésére. - Üzembe helyezéskor nem kell vezetékezni, így rendkívül egyszerű a telepítése. - A rendszer ki- és bekapcsolása a távirányító segítségével történik. - A rendszer szabotázsvédett. - Micro-computer vezérli a hangjelzéseket és a beállított funkciók jelzését. - A riasztás történhet csendes, ill.hangos üzemmódban. - A rendszer alkalmas a lakásban illetéktelenül tartózkodók lehallgatására, a rendszer újra aktiválására, az illetéktelenül benntartózkodók megzavarására. - A rendszer leállítása esetén újraaktiválható a tulajdonos távollétében, telefonon keresztül. - A mozgásérzékelő a rendszer működése alatt kiiktatható. - Elektromos probléma eseténa rendszer képes a korábban tárolt információk helyreállítására. - A riasztó képes maximum hat telefonszám tárolására és hívására. Ezek a hívások mehetnek mobil telefonszámra, vonalas telefonszámra, pager-re és komputeres telefonközpontba. - A riasztórendszer csatlakoztatható automata figyelő rendszerhez is. Az automata rendszer veszi a riasztási jelet és a beérkező riasztási információ azonnal megjelenik a számítógép képernyőjén. - Amennyiben a riasztáskor megszólaló szirénahanggal nem akarja zavarni a szomszédokat, csendes riasztási opció alkalmazható. - A távirányítón pánikgomb található. - Ha a tulajdonos távollétében az illetéktelen behatoló felhívja a lakás telefonszámát, hogy a vonalat foglattá téve megakadályozza a riasztórendszert a beprogramozott számok felhívásában, riasztás esetén a rendszer megis végrehajtja a telefonszámok felhívását, jelezve a tulajdonosnak az eseményt. - A beállított kódok biztonságos megtartása. - Áramkimaradás esetén a központi egységbe helyezett akkumulátor 48 óráig biztosítja a rendszer működését. A riasztó rendszer tartozékai: 1 db központi egység 1 db távirányító 1 db PIR infra mozgásérzékelő 1 db sziréna 1 db AC230V 50Hz és telefoncsatlakozó 1 db The Trademarks of SECO products: AMAX CRIMEBUSTER ENFORCER SECOPAGE SLI Copyright R/C Systems Co.

2 A riasztó rendszer üzembe helyezése A. Csatlakoztassa a telefonkészülék vezetékeit a központi egységbe (tetszőleges sorrendben) B. A 9 V-os hálózati csatlakozót a riasztó készülékbe és a hálózati aljzatba. A csatlakozás megtörténte után a power LED világítani fog és bip hangjelzés hallható. A készülék 30 másodpercenként hangjelzéssel figyelmeztet a telefonszámok beprogramozására és az üzenet rögzítésére, amennyiben ez még nem történt meg. A funkciók beállítása, programozás A készülék szolgáltatásait testreszabhatjuk. Több program közül választhatunk. Programozáskor a kódbevitelek után a változások elmentését a készülék minden esetben egy hosszú és egy rövid bip hanggal igazolja vissza. Amennyiben ez a hang elmarad, a változtatás nem történt meg. 1. Az üzenet rögzítése Először nyomja meg a készülék tetején található Program gombot kb.3 mp-ig, a bip hangtjelzés után egy max.10 mp hosszúságú üzenetet tud rögzíteni, (a készüléktől 20 cm távolságból történjen a hangrámondás) közben a Program gombot folyamatosan tartsa nyomva. Figyelem: a rögzített üzenet rövid és világos legyen! Pl: Ez..lakása, címe:, illetéktelen behatolás történt, kérjük segítségüket. 2. A telefonszámok beprogramozása Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot. Ezután a telefon nyomógombjainak segítségével üsse be a kívánt telefonszámokat a következők szerint: #1*..(a kívánt telefonszám)# Figyelem! A telefonszámot mindig úgy billentyűzzük, ahogyan azt az adott telefonállomásról hívnánk. A második szám beprogramozásár a következők szerint végezze: #2*..(a kívánt telefonszám)# A további telefonszámok programozásához értelemszerűen használja a mellékelt programlistát. Megjegyezni kívánjuk: amennyiben alközpontról működik a rendszer, melyhez pl. 9 szám előtárcsázása szükséges, akkor a számformátum pl. 1 rekeszbe: #1*9* és a hívandó telefonállomás száma # 3. A távirányító használatának visszajelzése szirénahanggal Amennyiben szükségesnek tartja, hogy a fő sziréna kontrollhangot adjon a riasztórendszer ki-, illetve bekapcsolásánál, akkor a következőt kell programoznia: Nyomja meg a központ tetején található Program gombot, kp. 3 mp-ig. Ezt követően billentyűzze a #9*9# kódot. Ha erre nincs szüksége és a néma ki-bekapcsolást választja, úgy nyomja meg a központi egység tetején a Program gombot rövid ideig, ezt követően billenytyűzze be a #9*6# kódot. Ebben az esetben a központi egység belső szirénája fogja nyugtázni a rendszer ki- vagy bekapcsolását.

3 4. Riasztás szirénahanggal, ill. hang nélkül Lehetőség nyílik arra, hogy a riasztó egység riasztás esetén használjon szirénahangot vagy sem. A telefonhívó rendszer minden esetben használja a telefonkommunikátorát. Így csendes üzemmódban is értesülünk az illetéktelen behatolóról. Riasztás hanggal: Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot, majd tárcsázza: #9*1# kódot. Riasztás némán: Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot, majd tárcsázza: #9*0# kódot. 5. Telefonvezeték épségének figyelése, szabotázs A riasztó központ ki- ill.bekapcsolt állapotban is figyeli a telefonvezeték kapcsolatát. A vezeték elvágása esetén azonnal riasztást indít. Figyelem: Gyári program szerint ez a funkció minden egyes készüléknél bekapcsolt állapotban van. Ez annyit jelent, hogy mielőtt a készüléket üzembehelyeznénk, csatlakoztassuk telefonvonal rendszerhez. Ennek elmulasztása esetén azonnali riasztással indít a készülék. Szabotázsvigyelés kikapcsolása: Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot, majd tárcsázza: #9*3# kódot. Szabotázsfigyelés bekapcsolása: Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot, majd tárcsázza: #9*2# kódot. 6. Távirányító és PIR mozgásérzékelő(k) kódjának megtanítása Ha további távvezérlőt vagy PIR mozgásérzékelőt vásárol a riasztó központhoz, a következőképpen tudja a rendszerhez illeszteni: Távvezérlő tanítása: Emelje fel a telefonkagylót, majd rövid ideig nyomja meg a Program gombot, majd tárcsázza: #0*a készülék PIN kódja (alap esetben 1,2,3,4)01# -ot, majd nyomja meg a távirányító egyik gombját, mely kommunikál a központtal. A sikeres tanulást a központ 2 bip jelzéssel nyugtázza. PIR mozgásérzékelők tanítása: Készítse elő a PIR mozgásérzékelőt. Csavarhúzó segítségével emelje le a zárófedelet. Csatlakoztassa a telepcsatlakozót a panelon található aljzathoz. #0*a készülék PIN kódja (alapesetben 1,2,3,4)0102# kódot. Azonnal nyomja meg a tanítandó PIR-ben található teszt nyomógombot. A sikeres tanulást a központ 2 bip jelzéssel nyugtázza.

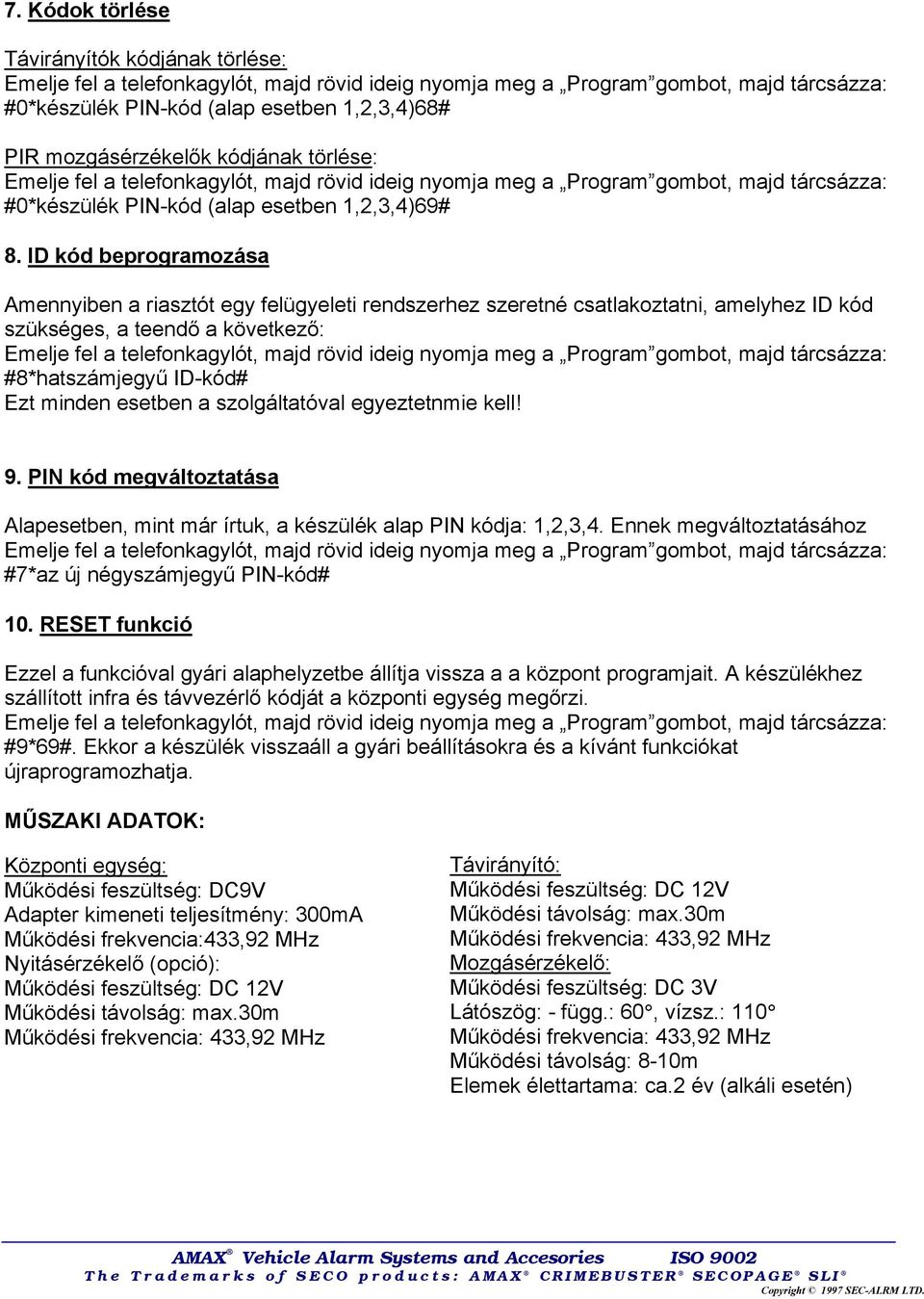

4 7. Kódok törlése Távirányítók kódjának törlése: #0*készülék PIN-kód (alap esetben 1,2,3,4)68# PIR mozgásérzékelők kódjának törlése: #0*készülék PIN-kód (alap esetben 1,2,3,4)69# 8. ID kód beprogramozása Amennyiben a riasztót egy felügyeleti rendszerhez szeretné csatlakoztatni, amelyhez ID kód szükséges, a teendő a következő: #8*hatszámjegyű ID-kód# Ezt minden esetben a szolgáltatóval egyeztetnmie kell! 9. PIN kód megváltoztatása Alapesetben, mint már írtuk, a készülék alap PIN kódja: 1,2,3,4. Ennek megváltoztatásához #7*az új négyszámjegyű PIN-kód# 10. RESET funkció Ezzel a funkcióval gyári alaphelyzetbe állítja vissza a a központ programjait. A készülékhez szállított infra és távvezérlő kódját a központi egység megőrzi. #9*69#. Ekkor a készülék visszaáll a gyári beállításokra és a kívánt funkciókat újraprogramozhatja. MŰSZAKI ADATOK: Központi egység: Működési feszültség: DC9V Adapter kimeneti teljesítmény: 300mA Működési frekvencia:433,92 MHz Nyitásérzékelő (opció): Működési feszültség: DC 12V Működési távolság: max.30m Működési frekvencia: 433,92 MHz Távirányító: Működési feszültség: DC 12V Működési távolság: max.30m Működési frekvencia: 433,92 MHz Mozgásérzékelő: Működési feszültség: DC 3V Látószög: - függ.: 60, vízsz.: 110 Működési frekvencia: 433,92 MHz Működési távolság: 8-10m Elemek élettartama: ca.2 év (alkáli esetén)

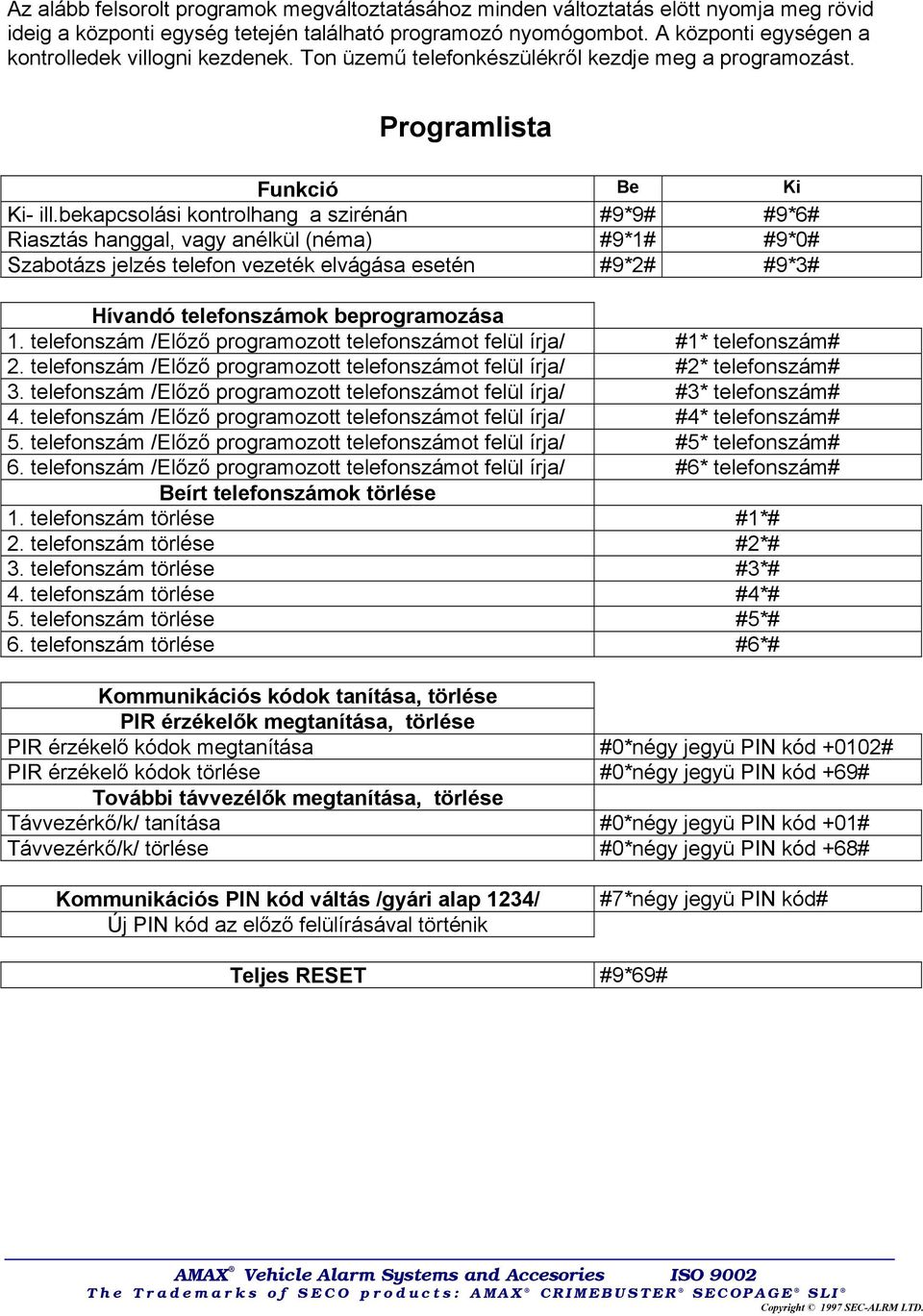

5 Az alább felsorolt programok megváltoztatásához minden változtatás elött nyomja meg rövid ideig a központi egység tetején található programozó nyomógombot. A központi egységen a kontrolledek villogni kezdenek. Ton üzemű telefonkészülékről kezdje meg a programozást. Programlista Funkció Be Ki Ki- ill.bekapcsolási kontrolhang a szirénán #9*9# #9*6# Riasztás hanggal, vagy anélkül (néma) #9*1# #9*0# Szabotázs jelzés telefon vezeték elvágása esetén #9*2# #9*3# Hívandó telefonszámok beprogramozása 1. telefonszám /Előző programozott telefonszámot felül írja/ #1* telefonszám# 2. telefonszám /Előző programozott telefonszámot felül írja/ #2* telefonszám# 3. telefonszám /Előző programozott telefonszámot felül írja/ #3* telefonszám# 4. telefonszám /Előző programozott telefonszámot felül írja/ #4* telefonszám# 5. telefonszám /Előző programozott telefonszámot felül írja/ #5* telefonszám# 6. telefonszám /Előző programozott telefonszámot felül írja/ #6* telefonszám# Beírt telefonszámok törlése 1. telefonszám törlése #1*# 2. telefonszám törlése #2*# 3. telefonszám törlése #3*# 4. telefonszám törlése #4*# 5. telefonszám törlése #5*# 6. telefonszám törlése #6*# Kommunikációs kódok tanítása, törlése PIR érzékelők megtanítása, törlése PIR érzékelő kódok megtanítása #0*négy jegyü PIN kód +0102# PIR érzékelő kódok törlése #0*négy jegyü PIN kód +69# További távvezélők megtanítása, törlése Távvezérkő/k/ tanítása #0*négy jegyü PIN kód +01# Távvezérkő/k/ törlése #0*négy jegyü PIN kód +68# Kommunikációs PIN kód váltás /gyári alap 1234/ Új PIN kód az előző felülírásával történik #7*négy jegyü PIN kód# Teljes RESET #9*69#

6 A RIASZTÓ RENDSZER HASZNÁLATA A riasztó rendszer bekapcsolása A lakás elhagyásakor nyomja meg a távirányító zárt lakat jelű gombját. A készülék bip hangjelzéssel igazolja vissza, hogy a rendszer élesített állapotba került. A központi egységen található LED pirosan világít. Élesített állapotban PIR mozgásérzékelő(k) látóterében történő bármilyen mozgás azonnali riasztást vált ki. A riasztás leállítása a nyitott lakat jelű gombbal történik. A riasztó rendszer kikapcsolása: Élesített állapotból történő kikapcsolás a nyitott lakat ábrájú gomb megnyomásával történik, melyet a központ bip hangjelzéssel nyugtáz. Ekkor lehet a lakásba, a PIR mozgásérzékelők látóterébe belépni. Mozgásérzékelők kikapcsolása a villám jelű gombbal történik. Opciós, mechanikus ajtónyitás érzékelő megléte esetén használható! Pánikriasztás A távvezérlőn található, csengő jelű gomb megnyomása esetén a riasztórendszer azonnal megszólal és tárcsázni kezdi a beprogramozott telefonszámokat. Ennek alkalmazása a lakásban történt rendkívüli esemény esetén használandó. A lakás, ill. objektum távolból történő megfigyelése Lehetőség nyílik távolból, telefonkészülékről vezérelni a riasztó rendszert, mintha a saját kézi RF vezérlőjével vezérelnénk. Ezen kívül lehetőség nyílik 20 mp-ig a lakásban hallható hangok meghallgatására. GSM vagy bármely telefonkészülékről hívja föl a lakás telefonszámát. Hat csengés után a rendszer automatikusan felveszi a telefont. Ezután üsse be a telefonos kódját (PIN kódját). Hosszú hangjelzés igazolja vissza, hogy a kód helyes. (Háromszori hibás kód beütése után folyamatos bip hangot fog hallani. Ez annyit jelent, hogy a készülék nem azonosította Önt, a hívást meg kell ismételni.) Két hosszú bip hangjelzés után nyomja meg a telefonkészüléken az 1-s gombot, ezzel 20 mp-ig hallgatni tudja a lakásban hallható hangokat. A 2-s gomb megnyomásával el tudja indítani a szirénát, majd néhány mp után a 3-s gomb megnyomásával csendes üzemmódba kapcsolhatja a rendszert. A 4-s gomb megnyomásával élesítheti a rendszert, az 5-s gomb megnyomásával kikapcsolhatja a rendszert. A # gomb megnyomásával a rendszer automatikusan bontja a vonalat. A távkód azonos a készülék PIN kódjával, mely alapesetben 1,2,3,4, illetve ha már azt a leírtak alapján átírta, akkor azt használja.
