1. BEMUTATÁS ÁLTALÁNOS LEÍRÁS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "1. BEMUTATÁS ÁLTALÁNOS LEÍRÁS"

Átírás

1 1. BEMUTATÁS ÁLTALÁNOS LEÍRÁS A Gemini család GEM-3200/9600 típusú központjai csúcstechnológiájú, mikro komputer alapú betörés- és tűzjelző központok. Önmagában 8 zónás központként működik, mely a megfelelő bővítőkkel, vagy a GEM-RP1CA kezelőkkel 32/96 vezetékes zónáig bővíthető. De ugyanígy bővíthető 32 vezeték nélküli eszközzel is GEM-RCVR vevőkkel és GEM adókkal. Minden központ beépített digitális kommunikátorral rendelkezik. A rendszer 2/8 többzónás területre osztható. Az egyes területekre csak az arra jogosultak léphetnek be. A nyitásjelentés kiprogramozása valamint a zárásjelentés kiprogramozása a Napco Quickloader szoftveren keresztül lehetséges a jelentés-kiprogramozási ablakban. A rendszer "fail to close" - hibás zárás jelentést küld, ha az élesítés nem történt meg egy megadott időintervallumon belül, és ugyanígy "fail to open" - hibás nyitás jelentést küld ha a megadott időintervallumon belül nem történik meg a nyitás. Ezen túl a rendszer programozható automatikus élesítésre/hatástalanításra. Az eseménynapló max 800 eseményt tárol (mely a Quickloader szoftver, vagy a GEM-RP1CA kezelőegység segítségével olvasható vissza), figyeli a rendszer eseményeit, egy valós idejű óra alapján. A részletes eseménylista számítógépen nézhető vissza. A kezelőn csak rövidítések olvashatók. A kezelői LCD kijelző üzenetek küldésére szolgál a felhasználó, vagy telepítő irányába. Normál használati üzemmódban a kijelzőn zóna azonosítók és állapotüzenetek olvashatók. A hagyományos LED-ek és a kezelői hangjelzés szintén üzenetadásra szolgál. Az adatok egyszerűen és gyorsan letölthetők számítógép segítségével. Ehhez egy NAPCO PCD 3000 gyorstöltő szoftverre, valamint PCI 2000 típusú interfészre van szükség. A programozás a kezelőről is elvégezhető annak programozói üzemmódjában. Az LCD kijelzi a címeket, adatértékeket, programozási promptokat, valamint az alfanumerikus karaktereket, melyekre a max. 32/96 felhasználói kód, valamint a zónaelnevezések bevitelénél van szükség. Gemini GEM-P3200M/P9600M. Ez a változat erős dobozban kerül forgalomba, fokozottabb szabotázsvédelemmel. Ilyen telepítésnél ne használjon tűzzónákat. TULAJDONSÁGOK 1, A központ tulajdonságai - Nyolc vonal végi ellenállás betörészónák, melyek területre, ki/bejárati késleltetésre, belső, követő, nappali zónára, ajtóharangra, tűz-funkciókra, érzékelő figyelésre, hálózati ingadozás levágásra, zóna éselésre, valamint számtalan egyéb funkcióra. - Max 32/96 zóna bővítő modulok, vagy 4 zónás kezelők segítségével. - Max 32/96 felhasználói kód, mindegyik külön-külön programozható jogosultságokkal. - 3 beépített relékimenet és max 24/96 külső relé kimenet. - Három kezelői pánik: tűz, rendőrség, segélykérés. - 2/8 partíció - Max 7/8 beléptető-típusú kezelő 24/96 felhasználóig - Max 24/64 egyenként címezhető X-10 eszköz, GEM-X 10 és PL 513 interfészekkel. - Angol nyelvű prompt és rendszerállapot üzenetek. 1

2 - Felhasználó által meghatározott, szükség esetén megváltoztatható zóna elnevezések - 2 és 4 vezetékes füstérzékelők csatlakoztathatók - Zónánként jelenti el a riasztást, a hibát és a helyreállást eseményes ütemezés eseményes napló - Az áttekintő mód lehetővé teszi, az egész rendszer áttekintését egy kezelőről. - (Csak 9600) Őrjárat ellenőrzés programozható kezdőidő, őrjárat időtartam, ellenőrzőpontok - Két programozható belépési késleltetés. - (Csak 9600) Két belső zónacsoport - A dinamikus akkumulátor teszt négy óránként megszakítja a töltést és helyezi ismét töltés alá az akkumulátort. - Zónánkénti ajtóharang, programozható időtartammal - Nem felejtő memória - Távtöltéssel programozható - Letölthető eseménynapló - Egyedülálló V.A.L.I.D funkció (Automatikus vonalintegritás diagnosztika). Csökkenti a vonalellenállás ingadozásából adódó hamis riasztások számát. A kommunikátor tulajdonságai - A legfontosabb vevőformátumokkal kompatibilis, ideértve a BFSK, 4/2, Modem2, SIA, 4/3/1, 4+2 Express és Point ID. - Tone és Pulse tárcsázási mód Pulse tartalékkal - Három 20 számjegyű telefonszám - Tartalék, kettős és megosztott jelentések - 32/96 felhasználói kód felhasználónkénti nyitás/zárás jelentéssel - Hálózatkimaradás eljelentése programozott késleltetéssel - Telefonvonal-ellenőrzés programozható késleltetéssel - Pager lehetőség A kezelő tulajdonságai - Angol nyelvű LCD kijelző, LED-ek és kezelői hangjelzés. - Max 7/15db 4 vezetékes kezelő - Csak beléptető tulajdonság - Tűzoltói, rendőrségi vagy egyéb segítségkérés eszköze - Beépített 4 zónás bővítő (csak a GEM-RP1CA) - Kommunikátorteszt; lényegesebb tulajdonságok tesztje; hibakeresés; EZM lokalizálás; - PGM kimenet SPECIFIKÁCIÓ GEM-3200P Működési hőmérséklet: Bemeneti feszültség: Hurokfeszültség: Hurokáram: Hurokellenállás: 0-49 C 16.5V AC V 2.5mA 2.2kΩ-os vonalvégi ellenállással 5 ma a kétvezetékes füstérzékelő zónákon 300Ω max. 50Ω a kétvezetékes füstérzékelő zónákon 2

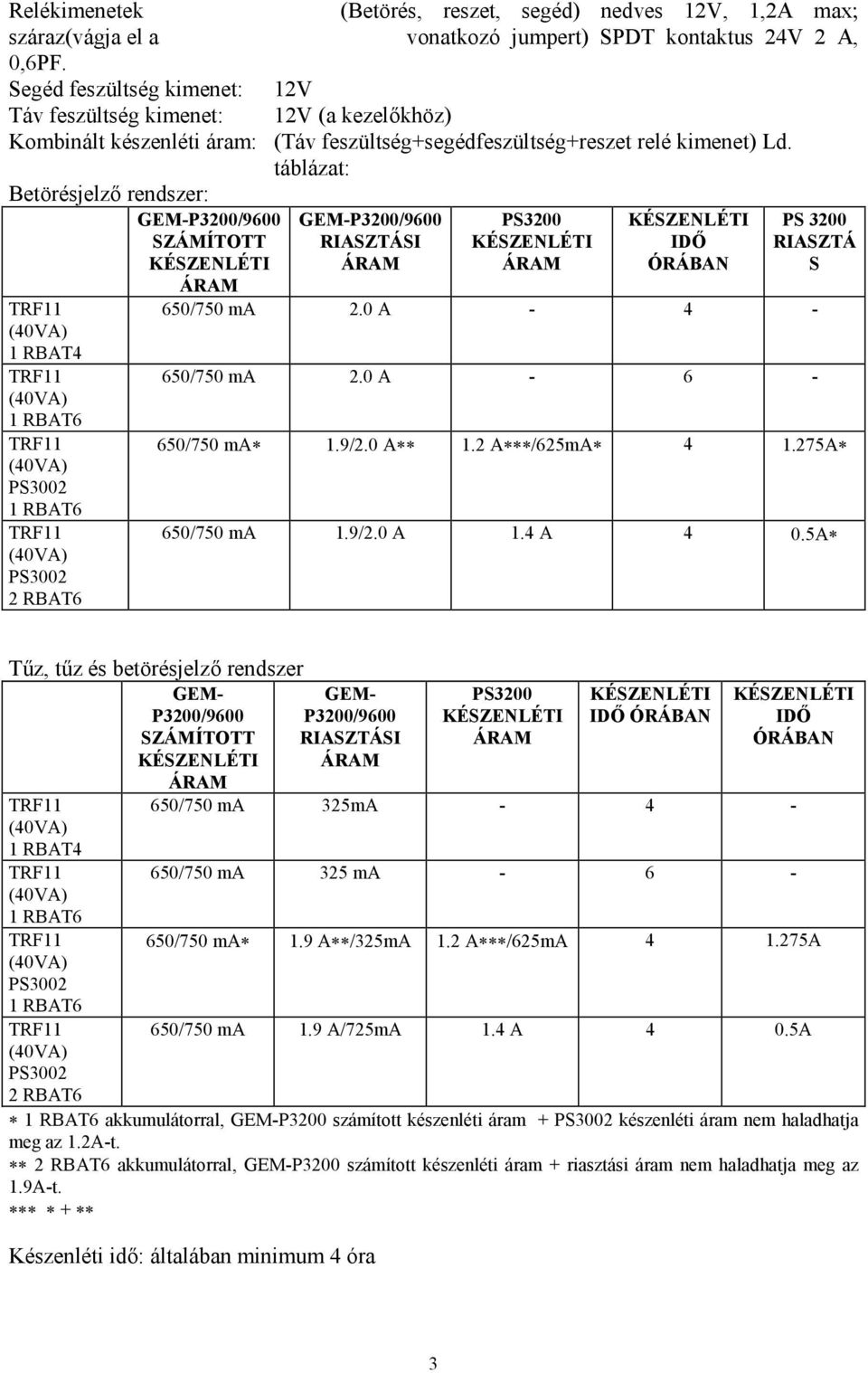

3 Relékimenetek (Betörés, reszet, segéd) nedves 12V, 1,2A max; száraz(vágja el a vonatkozó jumpert) SPDT kontaktus 24V 2 A, 0,6PF. Segéd feszültség kimenet: 12V Táv feszültség kimenet: 12V (a kezelőkhöz) Kombinált készenléti áram: (Táv feszültség+segédfeszültség+reszet relé kimenet) Ld. táblázat: Betörésjelző rendszer: GEM-P3200/9600 SZÁMÍTOTT KÉSZENLÉTI ÁRAM TRF11 (40VA) 1 RBAT4 TRF11 (40VA) 1 RBAT6 TRF11 (40VA) PS RBAT6 TRF11 (40VA) PS RBAT6 GEM-P3200/9600 RIASZTÁSI ÁRAM PS3200 KÉSZENLÉTI ÁRAM KÉSZENLÉTI IDŐ ÓRÁBAN PS 3200 RIASZTÁ S 650/750 ma 2.0 A /750 ma 2.0 A /750 ma 1.9/2.0 A 1.2 A /625mA A 650/750 ma 1.9/2.0 A 1.4 A 4 0.5A Tűz, tűz és betörésjelző rendszer GEM- P3200/9600 SZÁMÍTOTT KÉSZENLÉTI ÁRAM TRF11 (40VA) 1 RBAT4 GEM- P3200/9600 RIASZTÁSI ÁRAM PS3200 KÉSZENLÉTI ÁRAM KÉSZENLÉTI IDŐ ÓRÁBAN KÉSZENLÉTI IDŐ ÓRÁBAN 650/750 ma 325mA TRF11 650/750 ma 325 ma (40VA) 1 RBAT6 TRF11 650/750 ma 1.9 A /325mA 1.2 A /625mA A (40VA) PS RBAT6 TRF11 650/750 ma 1.9 A/725mA 1.4 A 4 0.5A (40VA) PS RBAT6 1 RBAT6 akkumulátorral, GEM-P3200 számított készenléti áram + PS3002 készenléti áram nem haladhatja meg az 1.2A-t. 2 RBAT6 akkumulátorral, GEM-P3200 számított készenléti áram + riasztási áram nem haladhatja meg az 1.9A-t. + Készenléti idő: általában minimum 4 óra 3

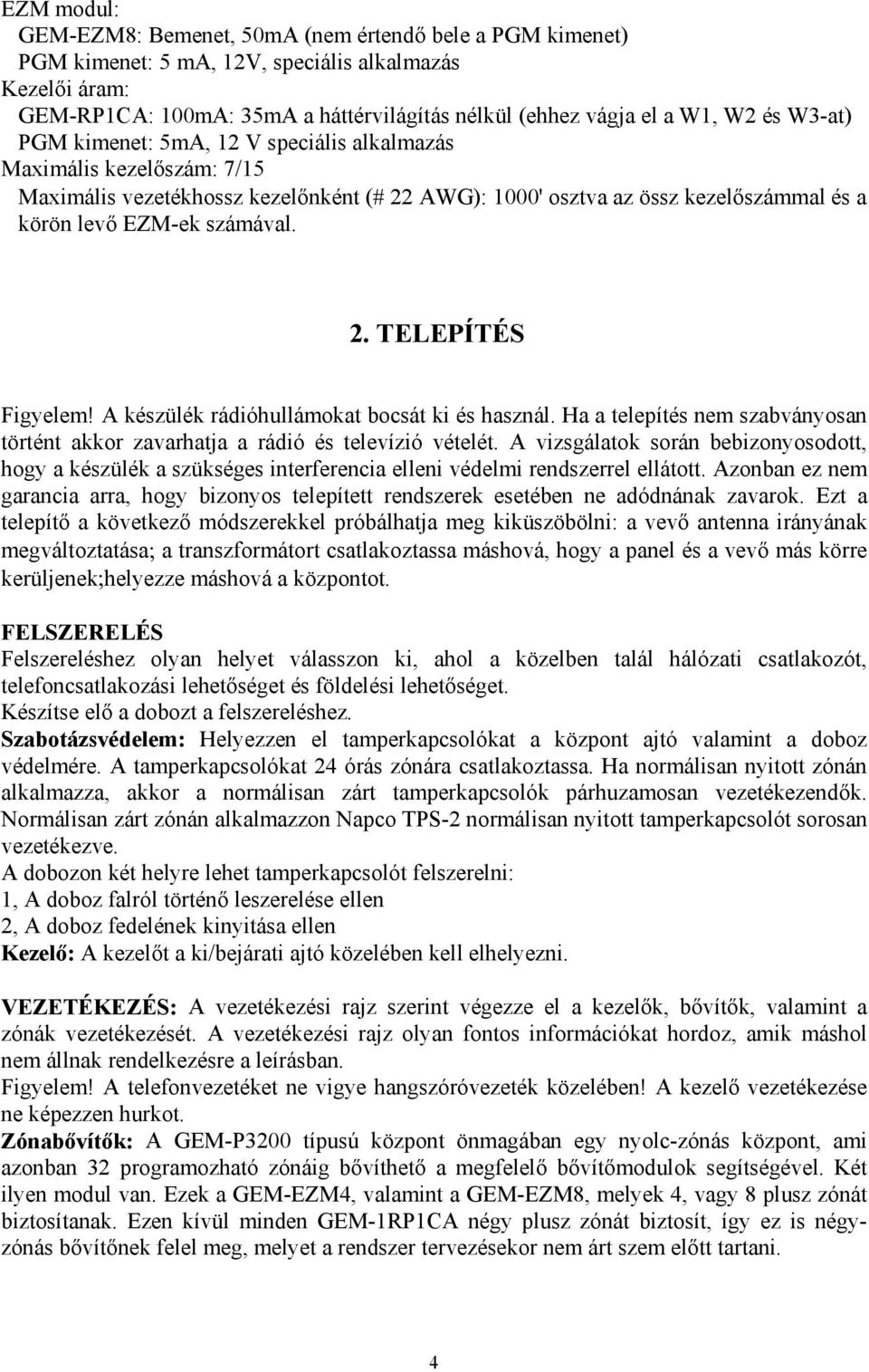

4 EZM modul: GEM-EZM8: Bemenet, 50mA (nem értendő bele a PGM kimenet) PGM kimenet: 5 ma, 12V, speciális alkalmazás Kezelői áram: GEM-RP1CA: 100mA: 35mA a háttérvilágítás nélkül (ehhez vágja el a W1, W2 és W3-at) PGM kimenet: 5mA, 12 V speciális alkalmazás Maximális kezelőszám: 7/15 Maximális vezetékhossz kezelőnként (# 22 AWG): 1000' osztva az össz kezelőszámmal és a körön levő EZM-ek számával. 2. TELEPÍTÉS Figyelem! A készülék rádióhullámokat bocsát ki és használ. Ha a telepítés nem szabványosan történt akkor zavarhatja a rádió és televízió vételét. A vizsgálatok során bebizonyosodott, hogy a készülék a szükséges interferencia elleni védelmi rendszerrel ellátott. Azonban ez nem garancia arra, hogy bizonyos telepített rendszerek esetében ne adódnának zavarok. Ezt a telepítő a következő módszerekkel próbálhatja meg kiküszöbölni: a vevő antenna irányának megváltoztatása; a transzformátort csatlakoztassa máshová, hogy a panel és a vevő más körre kerüljenek;helyezze máshová a központot. FELSZERELÉS Felszereléshez olyan helyet válasszon ki, ahol a közelben talál hálózati csatlakozót, telefoncsatlakozási lehetőséget és földelési lehetőséget. Készítse elő a dobozt a felszereléshez. Szabotázsvédelem: Helyezzen el tamperkapcsolókat a központ ajtó valamint a doboz védelmére. A tamperkapcsolókat 24 órás zónára csatlakoztassa. Ha normálisan nyitott zónán alkalmazza, akkor a normálisan zárt tamperkapcsolók párhuzamosan vezetékezendők. Normálisan zárt zónán alkalmazzon Napco TPS-2 normálisan nyitott tamperkapcsolót sorosan vezetékezve. A dobozon két helyre lehet tamperkapcsolót felszerelni: 1, A doboz falról történő leszerelése ellen 2, A doboz fedelének kinyitása ellen Kezelő: A kezelőt a ki/bejárati ajtó közelében kell elhelyezni. VEZETÉKEZÉS: A vezetékezési rajz szerint végezze el a kezelők, bővítők, valamint a zónák vezetékezését. A vezetékezési rajz olyan fontos információkat hordoz, amik máshol nem állnak rendelkezésre a leírásban. Figyelem! A telefonvezetéket ne vigye hangszóróvezeték közelében! A kezelő vezetékezése ne képezzen hurkot. Zónabővítők: A GEM-P3200 típusú központ önmagában egy nyolc-zónás központ, ami azonban 32 programozható zónáig bővíthető a megfelelő bővítőmodulok segítségével. Két ilyen modul van. Ezek a GEM-EZM4, valamint a GEM-EZM8, melyek 4, vagy 8 plusz zónát biztosítanak. Ezen kívül minden GEM-1RP1CA négy plusz zónát biztosít, így ez is négyzónás bővítőnek felel meg, melyet a rendszer tervezésekor nem árt szem előtt tartani. 4

5 VEZETÉK NÉLKÜLI RENDSZER Legalább egy GEM-RECV típusú vevő rendszerhez illesztésével a GEM-P3200-hoz 32 db vezeték nélküli adó csatlakoztatható. A központhoz maximum 2 vevő illeszthető. Ha bármely adóhoz a gyári alapbeállítás lett megválasztva, akkor a GEM-RCVR automatikusan programozódik. A kezelő bármely adó állapotát képes kijelezni, jelezvén a zóna állapotát (normál vagy nyitott) adóhibákat (elemmerülés, tamperhiba), valamint az utolsó jel erősségét. A vevő hibáját az "E06-NN" jelzés jelenti. TIPIKUS TŰZRENDSZER Legalább egy füstérzékelő elhelyezése szükséges a hálószobák környékén. Ha több szintes az épület a többi szintre is helyezzen füstérzékelőt, beleértve az alagsort is. A füstérzékelőket célszerű a lépcsőfeljárat közelében elhelyezni. A több érzékelő növeli a biztonságot. Konyhában, garázsban inkább hősebességérzékelő ajánlott mintsem füstérzékelő, hiszen ezzel csökken a hamis riasztások lehetősége. A nagyobb, vagy megosztott mennyezetű helyiségek is több érzékelőt kívánnak. RENDSZER TESZTELÉSE Ha befejezte a telepítést a következőképpen tesztelje le a rendszert: 1/ Értesítse az ügyeletet a tesztről. 2/ Gerjesszen riasztást, lehetőleg olyan zónán, amely szirénát is működtet, és győződjön meg a helyes jelzésről. 3/ Hívja fel az ügyeletet és érdeklődjön, hogy milyen jelzések érkeztek. Figyelem! Győződjön meg róla, hogy az összes programozott kezelői pánikot tesztelte-e Vezeték nélküli rendszer: A vezeték nélküli eszközök próbájához a következőképpen járjon el: 1/ Lépjen be hibakeresési üzemmódba 2/ Sértsen meg a tesztelendő zónát a hurok megnyitásával. Ha a jel erőssége 3-as vagy annál nagyobb, akkor a kezelő hangjelzést ad. 3/ Állítsa helyre a vezeték nélküli zónát a hurok zárásával. Ha a jel erőssége 3-as vagy annál nagyobb, akkor a kezelő hangjelzést ad. Az adó jelerősségét a DISPLAY RF XMITTER STAT funkció segítségével lehet ellenőrizni. Ha a jelerősség kisebb mint 3-as, akkor a kezelő nem fog sípolni, de a jelerősséget kijelzi. A hibakeresés üzemmód kivételével a 3-as nál alacsonyabb jelerősséget a központ naplózza. 5

6 3. KEZELŐ KONFIGURÁCIÓ Ebben a fejezetben a GEM-RP1CA valamint a GEM-RP2AS kezelők konfigurálásáról lesz szó. Utalunk majd a programozásra is amely a programozói füzetben található. Ha a rendszerhez egynél több kezelő illeszkedik, akkor programozásra csak az 1-es számú kezelőt használja. BEVEZETŐ INFORMÁCIÓK A következő szövegben a panel jelöléseit nagybetűvel: (pl: NEXT gomb), a gombok jelöléseit szögletes zárójellel: (pl.:[interior] gomb), az LCD-n olvasható üzeneteket idézőjelben (pl.: "SYSTEM READY") KEZELŐ INSTALLÁLÁSA A GEM-P3200/9600 típusú központhoz kétféle kezelő használható: ezek a GEM-RP1CA, valamint a GEM-RP2AS. Minden kezelőt el kell nevezni (1-7-ig/1-15 a GEM-RP1CA-t és 1-7 a GEM-RP2AS-t) és mindegyik konfigurálását el kell végezni. (Ezt ld.később, valamint a programozói füzetben a Kezelői területek megnevezése fejezetben). Minimálisan egy kezelőt kell alkalmazni rendszerenként. GEM-RP1CA: Ez a kezelő egy kétvezetékes tűz/betörés/beléptetés típusú kezelő, mely négy bővítőzónát jelent a rendszer szempontjából, valamint PGM kimenettel rendelkezik. Ajánljuk, hogy 1-es számú kezelőnek ezt a kezelőt alkalmazzák. GEM-RP2AS: Ez a kezelő egy használati LCD kezelő, mely az előre beállított szavakból kombinál korlátozott hosszúságú üzeneteket. A helyhiány miatt az üzenetekben rövidítéseket alkalmaz és az üzeneten automatikusan fut végig. KEZELŐ KONFIGURÁLÁSA A központhoz maximum 7/15 kezelő illeszthető. A GEM-RP1CA, valamint a GEM-RP2AS kezelők vegyesen használhatók, de ügyelni kell a kezelők eltérő konfigurálására. A GEM-RP1CA kezelő konfigurálása Minden egyes kezelőn programozni kell a következőket: - hangjelzés gombnyomáskor - belépési figyelmeztető hangjelzés - kezelő címe - kompatibilitási szám - EZM cím - zónaválasz A GEM-RP1CA konfigurációs üzemmódjába a következőképpen léphet: 1/ A JP5 jelű jumpert (ami a GEM-P3200/9600 panelen a jobb felső sarokban található) dugja át az 1-2 tűről a 2-3 jelű tűre. 2/ Kb 15 másodperc múlva a kijelzőn a következő üzenet jelenik meg: "XX OUT OF SYSTEM" (XX nincs a rendszerben) 3/Nyomja meg a következő gombokat: [1], [1], [1], [2], [3], [FUNCTION], majd a 6

7 következőképpen járjon el: 7

8 Hangjelzés gombnyomáskor A kezelői konfigurációs üzemmódba lépéskor az LCD kijelzőn a következő olvasható "Keypad Beep ON". Ez azt jelenti hogy a kezelő bármely gombjának lenyomására hangjelzés hallható. Ha ezt a funkciót törölni szeretné akkor nyomja meg az [ON/OFF] gombot. Az [ON/OFF] gomb szolgál ezen funkció ki/bekapcsolására. Ha a konfigurálást folytatni óhajtja nyomja meg a [FUNCTION] gombot, ha nem akar mást beállítani akkor a [RESET] gombbal lépjen ki. Figyelmeztető hangjelzés belépéskor Ahhoz hogy belépéskor a kezelő ne adjon hangjelzést, nyomja meg az [ON/OFF] gombot. Az [ON/OFF] gomb szolgál ezen funkció ki/bekapcsolására. Ha a konfigurálást folytatni óhajtja nyomja meg a [FUNCTION] gombot, ha nem akar mást beállítani akkor a [RESET] gombbal lépjen ki. Kezelő címzés Ha egynél több kezelőt csatlakoztatott a rendszerhez, akkor - mindegyiknek egyedi címet kell adni (vagyis két kezelőt nem számozhat meg egyformán) - a számozás legyen folytatólagos (nem maradhat ki szám) - csak az 1-es számú kezelőről lehet programozni A kezelők számozásához a következőképpen járjon el: 1. Nyomja meg a [FUNCTION] gombot addig, amíg a "KP Address XX" kijelzést nem olvassa az LCD kijelzőn. 2. Üsse be a kezelő számát ig, majd nyomja meg az [ON/OFF] gombot, hogy a számozást elmentse. Ha a számot elfogadja, akkor azt egy rövid bip hangjelzés tudatja, ha nem fogadja el, akkor viszont hosszú hangjelzést ad. Figyelem! Több kezelős-több partíciós rendszer esetében minden kezelőn programozni kell az érvényességi területet is. Ha a konfigurálást folytatni óhajtja nyomja meg a [FUNCTION] gombot, ha nem akar mást beállítani akkor a [RESET] gombbal lépjen ki. Kompatibilitási szám A kompatibilitási szám egy négyjegyű biztonsági kód, amely, ha mind a központba mind pedig a GEM-RP1CA kezelőbe programozva lett, akkor a kezelő csak azzal a bizonyos központtal működik. Ennek előnyei a következők: - a rendszerhez illesztett kezelő amelybe e számot nem programozták nem működik abban a rendszerben - a kezelőt nem lehet eltávolítani, hogy más rendszerben felszereljék (lopásgátló funkció) Figyelem! Ha a kompatibilitási funkciót alkalmazza, akkor a kódszámot írja fel és biztos helyen tárolja! A GEM-RP2AS kezelő működik a kompatibilitási számmal és anélkül is. Ha a kompatibilitási számot bármi okból meg kellene változtatni, az csak a már korábban beírt szám ismeretében lehetséges. Ha e funkciót nem alkalmazzák, akkor mind a kezelők, mind pedig a panel gyárilag beállított kompatibilitási száma: "0000". A kompatibilitási szám programozásához nyomja le a [FUNCTION] gombot mindaddig amíg az LCD kijelzőn a "New Compat #0000" üzenet nem jelenik meg. Írja be a négyjegyű kompatibilitási számot, ugyanazt, mint amit már a központba is beprogramozott. Ha a 8

9 kezelőbe már korábban be lett programozva egy "0000"-tól eltérő kompatibilitási szám, akkor a kijelzőn ez olvasható: "Old Compat#0000". Ilyenkor az új számot csak úgy írhatja be, ha itt most megadja a régit. Bővítő cím A kezelőbe épített bővítő négy további vezetékes zónát biztosít a rendszer számára. Függetlenül attól, hogy csak ezeket a bővítő zónákat használja, vagy alkalmaz GEM-EZM bővítő modult, vagy további kezelői bővítő zónákat a kezelői bővítő zónákat minden esetben meg kell címezni egyedi címmel (vagy csoportcímmel amit a kezelő füzetében ismertetünk), hasonlóan mint ahogy a kezelő is meg lett címezve. Ha nem óhajt több bővítőt használni, akkor címezze a kezelőt 01-es csoportnak amikor a következő feliratot olvassa az LCD kijelzőn: "EZM Address 00". Olyan rendszerek esetében, ahol több bővítő is csatlakozik, ott a bővítő csoportokat "01"-"04"/"22"-ig lehet címezni, itt is egyedi címeket adjon, és ne hagyjon ki sorszámot. Zónaválasz A normál hurokválaszidő minden kezelői bővítő zóna esetében 750mS. Ez az idő 50mS-re csökkenthető a következők szerint. a/ Karikázza be a zárójelben lévő a változtatni kívánt zóná(k)kal kapcsolatos számo(ka)t. 1-es zóna = (1) 2-es zóna = (2) 3-as zóna = (4) 4-es zóna = (8) b/ Adja össze a bekarikázott számokat c/ A kezelőn vigye be az összeget mint egy kétjegyű számot "01"-től "15"-ig, majd nyomja meg az [ON/OFF] gombot. Példa: Változtassa meg a 2,3 és 4-es zóna válaszidejét 50mS értékre. a/ Karikázza be a 2,3, és 4-es zónához tartozó zárójelbe tett számokat (2), (4) és (8). b/ Adja össze ezeket a bekarikázott számokat = 14 c/ Írja be a kezelőn a "14"-et, majd nyomja meg az [ON/OFF] gombot. 4/ Nyomja meg a [RESET] gombot, hogy kilépjen a kezelői konfigurációs módból (a kijelzőn ekkor ez olvasható: "01 OUT OF SYSTEM" 5/ A JP5 jumpert a GEM-P3200 panelen dugja vissza eredeti helyzetébe. GEM-RP2AS kezelő konfigurálása Maximálisan 7 GEM-RP2AS kezelő csatlakoztatható a központhoz (1-7-ig). Mindegyik kezelőt címezni kell. A kezelőn a következőket lehet programozni - gombok háttérvilágítása - LCD háttérvilágítása - figyelmeztető hangjelzés belépéskor A kezelő konfigurálása a jumperek segítségével történik Kezelői címek - Ha egynél több kezelő lett a rendszerhez illesztve mindegyiket egyedi címmel kell ellátni. - A sorszámozás folyamatos és növekvő legyen - Csak az 1-es számú kezelőt lehet programozásra használni (az egyszerű programozhatóság végett ajánljuk, hogy a GEM-RP1CA típusú kezelőt használják 1-es számú kezelőnek.) 9

10 A kezelői címeket az 1-3 jumperek segítségével adja meg az alábbi táblázat figyelembe vételével: KEZELŐ SZÁMA PARK 1 ON vagy OFF OFF OFF Tegye 2 OFF ON OFF a 3 ON ON OFF tartalék 4 OFF OFF ON jumpereket 5 ON OFF ON ebbe 6 OFF ON ON a 7 ON ON ON pozícióba Figyelem! 1/ Azon kezelők melyeket gyárilag jumper nélkül bocsátottak ki 1-es számú kezelőnek kell konfigurálni. 2/ A rendszerben csak egy kezelőt konfiguráljon 1-es számú kezelőnek. Ellenkező esetben egyik sem fog 1-es számú kezelőként viselkedni. Billentyűzeti háttérvilágítás Vágja el az A jelű jumpert, ha a billentyűzeti háttérvilágítást ki akarja tiltani, és ezzel 11mA készenléti áramot takarítson meg. LCD háttérvilágítás Vágja el a B jelű jumpert, az LCD háttérvilágításának kitiltásához. Figyelmeztető hangjelzés belépéskor Vágja el a C jelű jumpert, hogy a hangjelzést megszűntesse. 4. A KEZELÉS ALAPJAI Ebben a részben rövid áttekintést talál a rendszer működtetésére vonatkozóan. Részletesebb leírást adunk a kezelői utasításban. Figyelem! A szövegben a kezelői üzenetekre való hivatkozások a GEM-RP1CA kezelőre vonatkoznak. A GEM-RP2AS kezelő üzenetei hasonlóak, csak rövidítve jelennek meg és automatikusan végigscrolloz a kezelő az üzeneten. FELHASZNÁLÓI KÓDOK ÉS ZÓNALEÍRÁSOK A kezelőről maximum 32/96 felhasználói kód programozható. Az első beprogramozandó kód a gyári 3-as szintű kód helyét foglalja el, "U "(1,2,3), amely kódot nem választhat meg felhasználói kódnak. Írjon be max. 6 számjegyet (minimálisan 4 jegyű kód ajánlott). A kódra vonatkozó opció-kód, valamint a jogosultsági szint csak a mérnöki programmódban programozható be. Figyelem! Ne kíséreljen meg üres helyeket megadni a kódban. Ha beírta a kívánt kódot, akkor nyomja meg az [ON/OFF] gombot, hogy elmentse a kódot. 10

11 Ahhoz, hogy a következő felhasználói kódra lépjen (vagy bármelyik más felhasználói kódra) pozícionálja a kurzort a kijelzett felhasználói szám után, pl.:"01" a [FUNCTION] gomb segítségével, és adja meg az új felhasználói számot a numerikus billentyűk segítségével. hasonlóan a numerikus billentyűkkel megadhatja az új felhasználói kódot és mentse el az [ON/OFF] gomb segítségével. Lépjen tovább a következő felhasználói kódra mint azt az előbb is tette, és mindaddig ismételje ezeket a lépéseket, míg az összes felhasználói kódot nem programozta. Figyelem! (csak GEM-P9600) Ne próbáljon meg 97-99, vagy 00 felhasználói kódot programozni, mert a rendszer a következő hibaüzenetet küldi: "(ERROR- XX)" Minden felhasználóval ismertetni kell saját egyedi kódját és figyelmeztetni őket, hogy kódjukat másnak ne mondják el. Ez például azért fontos mert így egyszerűen kizárható egy felhasználó a rendszer használatából egyetlen kód törlésével, míg a többi kód érintetlen marad. Figyelem! A Napco PCD3000 gyorstöltő szoftver segítségével felhasználói kódok engedélyezhetők és kitilthatók Kód változtatása és törlése: Kódot a fent leírt módon új kód beviteléhez hasonlóan lehet változtatni, egyszerűen felülírva a már létező kódot, majd a változtatást [ON/OFF] gombbal mentse el. Hasonlóan így történik a kód törlése, amikor a létező számokat üres helyekkel kell felülírni a [0] gomb segítségével, majd nyomja meg az [ON/OFF] gombot. Csak élesítő kód: Ha a jogosultsági szintek meghatározásánál egy kódot csak élesítő kódként definiáltak, akkor azzal csakis a rendszer élesítése végezhető el, a rendszert kikapcsolni nem tudja. Ez általában egy, vagy kétjegyű szám, amely a rendszer gyors élesíthetőségére szolgál. Szerviz kód: Ez egy ki/bekapcsoló kód, mely szükség esetén egyszerűen aktiválható, egyéb esetekben azonban hatástalan. Ez általában eseti, vagy időleges felhasználónak adható meg (baby-sitter, szerelő stb.), aki más esetekben nem jogosult belépni az objektumba. Egy kód ezen tulajdonsága szintén a jogosultsági szintek programozásakor határozható meg. A szervizkód aktiválása magával a kóddal történő élesítéssel történik meg. Az LCD kijelzőn erre egy "S" üzenet utal. Ezek után a szervizkód ugyanúgy mint bármely más felhasználói kód be/kikapcsolásra használható mindaddig, míg a rendszer élesítését egy másik felhasználói kóddal el nem végezték. Mindaddig hatástalan marad a szervizkód míg újra nem használják élesítésre. Ez tehát azt jelenti, hogy a szervizkóddal bármikor élesíthető a rendszer. Hatástalanításra viszont csak akkor használható ha ily módon már megtörtént a kód aktiválása. Központ beléptetői kód: A központ belépő kód a központ segédreléjét meghúzza hatástalanított állapotban, ha a belépés ellenőrzése segédrelével programozva lett. A központ belépő kód az összes többi felhasználói kódhoz hasonlóan progarmozható, de nem kell hozzá prioritási szintet programozni. Figyelem! Ne használjon be/kikapcsoló kóddal azonos kódot. Kezelő beléptetői kód: (Csak mérnöki programmódból programozható). Bármely felhasználói kód átalakítható kezelői belépő kóddá a kód belépési byte-jének programozásával (a kód utolsó két jegye). Progarmozza a kívánt 1-7/8 kezelőkön a belépési byte-t a programozói füzetben leírtak szerint. Figyelem! Ha e tulajdonság programozva lett, akkor az a felhasználói kód ezen túl már nem használható tovább be/kikapcsoló kódnak. A kód beütése egy 5 másodperces kimenetet eredményez a PGM vonalon, amit kezelői hangjelzés is követ, majd ez után az LCD kijelzőn az " ENTER NOW " üzenet olvasható. 11

12 Figyelem! A kezelők programozhatók csak belépésre mellyel a be/kikapcsolási funkciójuk megszűnik (ilyen esetekben a kezelő LCD kijelzőjén alapállapotban az " ENTER CODE " üzenet olvasható. Az ilyen belépések az eseménynaplóba naplózhatók a kezelő által. 12

13 Csapdakód: A csapdakód egy ét számjegyű kód, melyet a felhasználó a rendszer kikapcsolásakor a felhasználói kódja elé üt be. Ezzel csendes riasztást küld az ügyeletre, mely által tudatja, hogy kényszerítették a rendszer kikapcsolására. A helyszínen ebből azonban semmi sem látszik. Az illetéktelen csak annyit vett észre, hogy a rendszert kikapcsolták. A csapdakód programozása ugyanúgy történik mint bármely más felhasználói kódé. Zóna elnevezések: (Csak a GEM-RP1CA kezelőre vonatkozik). A normál programozás során a zónaleírás a programkód után következik (a kezelőn "01" jelenik meg). Programozza a leírást maximum két soron át betűről betűre. Az [1] és [2] gombok a kurzor pozícióját kontrollálják. A [0] gombbal a kurzornál lévő karakter törölhető. Zónaleírások programozásánál a [3] és [6] gombokkal nem csak a 0-9 számok futnak végig, hanem végigmegy az ABC betűin, írásjeleken, valamint szimbólumokon is. (Nagyjából jegyezze meg milyen sorrendben következnek egymás után a szimbólumok, hogy tudja merre induljon el a programozáskor, mellyel a programozás sebességét növeli. Ha elkészült a bevitellel és a leírás megfelel a kívántnak akkor mentse el a zóna leírását az [ON/OFF] gombbal. Ahhoz, hogy a következő zónára lépjen (vagy bármely más zónára) pozícionálja a kurzort a kijelzett zóna utáni pozícióra pl.: "01" használva az [1] és [2] gombokat, valamint válassza a [3] és [6] gombokat a zónaszámok megváltoztatására. Az előzőekben leírt procedúrát végezze el a zónaleírás bevitelére ismét. Mindaddig folytassa ezeket a lépéseket, amíg el nem jut az utolsó zónáig. ÉLESÍTÉS/HATÁSTALANÍTÁS Normál kikapcsolt állapotban csak a zöld STATUS LED világít és az LCD kijelzőn a "SYSTEM READY" felirat olvasható. Riasztás elhallgattatása végett üsse be valamelyik felhasználói kódot, majd ez után nyugtázza az [ON/OFF] gombbal. Bármely felhasználói kód használható ki/bekapcsolásra. A csak élesítő kód csak a bekapcsolásra alkalmazható. Élesítés: Élesítés esetén üsse be a felhasználói kódot, majd nyomja meg az [ON/OFF] gombot. Ha rossz kódot ütött be, akkor a rendszer hibaüzenetet küld: "INVALID ENTRY/TRY AGAIN" (Nibás bevitel/próbálja újra). A zöld STATUS LED kialszik és a piros ARMED LED gyullad ki és a kijelzőn ez olvasható: "EXIT TIME XXX" (Az XXX a programozott kijárati késleltetést jelenti másodpercekben. A kijárati késleltetés azonnal elkezd fogyni és "000" felé számlál vissza tíz másodperces közökkel kijelezve ezzel a kilépésre megmaradt időt. Figyelem! 1/ Ha engedélyezve lett a kijárati késleltetési idő újraindulása, és az élesítés után a ki/bejárati ajtó ki lett nyitva valamint becsukva akkor a késleltetési idő 60 másodperccel újra indul. Ha ezen a 60 másodperces intervallumon belül ismételt visszalépés történik, akkor egy 2 másodperces figyelmeztető hangjelzés (ha lett programozva) figyelmezteti a felhasználót, hogy lépjen a kezelőhöz és kapcsolja ki a rendszert. 2/ (Csak a GEM-RP1CA kezelőre vonatkozik) A kijelzőn olvasható "S" üzenet emlékeztet arra, hogy a szerviz kód aktiválva van. (A szervizkód hatástalanítása érdekében élesítsen egy másik kóddal) 3/ Ha a kijelző rendszerhibát jelez, akkor, törölje a hibát. A [RESET] gomb megnyomásával, 5 percen át mód nyílik a rendszer élesítésére, ha a hiba egyébként azonnal nem javítható. 13

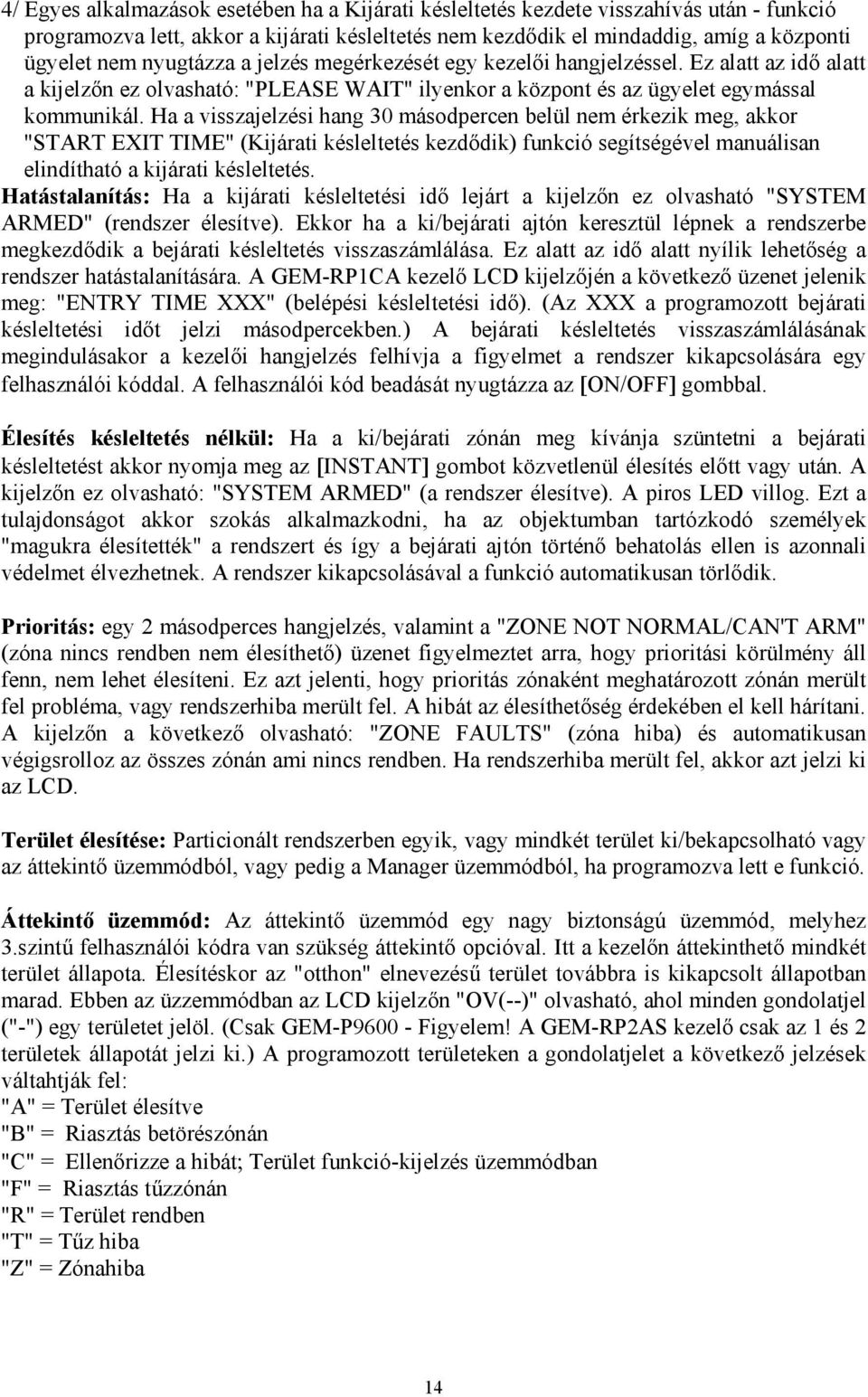

14 4/ Egyes alkalmazások esetében ha a Kijárati késleltetés kezdete visszahívás után - funkció programozva lett, akkor a kijárati késleltetés nem kezdődik el mindaddig, amíg a központi ügyelet nem nyugtázza a jelzés megérkezését egy kezelői hangjelzéssel. Ez alatt az idő alatt a kijelzőn ez olvasható: "PLEASE WAIT" ilyenkor a központ és az ügyelet egymással kommunikál. Ha a visszajelzési hang 30 másodpercen belül nem érkezik meg, akkor "START EXIT TIME" (Kijárati késleltetés kezdődik) funkció segítségével manuálisan elindítható a kijárati késleltetés. Hatástalanítás: Ha a kijárati késleltetési idő lejárt a kijelzőn ez olvasható "SYSTEM ARMED" (rendszer élesítve). Ekkor ha a ki/bejárati ajtón keresztül lépnek a rendszerbe megkezdődik a bejárati késleltetés visszaszámlálása. Ez alatt az idő alatt nyílik lehetőség a rendszer hatástalanítására. A GEM-RP1CA kezelő LCD kijelzőjén a következő üzenet jelenik meg: "ENTRY TIME XXX" (belépési késleltetési idő). (Az XXX a programozott bejárati késleltetési időt jelzi másodpercekben.) A bejárati késleltetés visszaszámlálásának megindulásakor a kezelői hangjelzés felhívja a figyelmet a rendszer kikapcsolására egy felhasználói kóddal. A felhasználói kód beadását nyugtázza az [ON/OFF] gombbal. Élesítés késleltetés nélkül: Ha a ki/bejárati zónán meg kívánja szüntetni a bejárati késleltetést akkor nyomja meg az [INSTANT] gombot közvetlenül élesítés előtt vagy után. A kijelzőn ez olvasható: "SYSTEM ARMED" (a rendszer élesítve). A piros LED villog. Ezt a tulajdonságot akkor szokás alkalmazkodni, ha az objektumban tartózkodó személyek "magukra élesítették" a rendszert és így a bejárati ajtón történő behatolás ellen is azonnali védelmet élvezhetnek. A rendszer kikapcsolásával a funkció automatikusan törlődik. Prioritás: egy 2 másodperces hangjelzés, valamint a "ZONE NOT NORMAL/CAN'T ARM" (zóna nincs rendben nem élesíthető) üzenet figyelmeztet arra, hogy prioritási körülmény áll fenn, nem lehet élesíteni. Ez azt jelenti, hogy prioritás zónaként meghatározott zónán merült fel probléma, vagy rendszerhiba merült fel. A hibát az élesíthetőség érdekében el kell hárítani. A kijelzőn a következő olvasható: "ZONE FAULTS" (zóna hiba) és automatikusan végigsrolloz az összes zónán ami nincs rendben. Ha rendszerhiba merült fel, akkor azt jelzi ki az LCD. Terület élesítése: Particionált rendszerben egyik, vagy mindkét terület ki/bekapcsolható vagy az áttekintő üzemmódból, vagy pedig a Manager üzemmódból, ha programozva lett e funkció. Áttekintő üzemmód: Az áttekintő üzemmód egy nagy biztonságú üzemmód, melyhez 3.szintű felhasználói kódra van szükség áttekintő opcióval. Itt a kezelőn áttekinthető mindkét terület állapota. Élesítéskor az "otthon" elnevezésű terület továbbra is kikapcsolt állapotban marad. Ebben az üzzemmódban az LCD kijelzőn "OV(--)" olvasható, ahol minden gondolatjel ("-") egy területet jelöl. (Csak GEM-P Figyelem! A GEM-RP2AS kezelő csak az 1 és 2 területek állapotát jelzi ki.) A programozott területeken a gondolatjelet a következő jelzések váltahtják fel: "A" = Terület élesítve "B" = Riasztás betörészónán "C" = Ellenőrizze a hibát; Terület funkció-kijelzés üzemmódban "F" = Riasztás tűzzónán "R" = Terület rendben "T" = Tűz hiba "Z" = Zónahiba 14

15 Áttekintő üzemmódban az ellentétes/összes többi rendben lévő terület a [9], és a [ ] gombok, majd a kód megnyomásával élesíthető. (Tartsa szem előtt, hogy a felhasználói kód érvényes legyen az ellentétes/összes többi területre). Hasonlóképpen az ellentétes/összes többi élesített terület hatástalanítható a [0]és a [ ] gombok, majd a kód segítségével. Ha bármely zóna nincs rendben, akkor a terület addig nem élesíthető, a kezelőn pedig a következő hibaüzenet olvasható "CAN'T ARM SYSTEM/AREA #IN TROUBLE" (nem élesíthető a rendszer/terület # nincs rendben) ahol a # a terület számára utal. Annak érdekében, hogy mindkét területet egyszerre hatástalanítsa, nyomja meg a [0] és a [ ] gombokat, majd üsse be a kódot. Kezelői terület változtatása: Ellentétes terület/bármely másik terület élesítése, vagy hatástalanítása: 1/ Üsse be a másik terület számát 2/ Nyomja meg a [ ] gombot, majd az [ON/OFF] gombot. Ekkor a kezelő LCD kijelzőjén a következő üzenet olvasható: "SYSTEM READY X" ahol az "X" a választott területet jelenti. 3/ Kapcsolja ki/be a területet a felhasználói kóddal. (Ami érvényes arra a területre is). 4/ Ahhoz, hogy visszatérjen a saját területére nyomja meg a [ ] gombot, valamint az [ON/OFF] gombot. Figyelem! Ha a kezelőt átváltja az ellentétes/bármely másik területre és 5 percnél tovább nem használja, akkor a kezelő automatikusan visszavált. ZÓNA KIIKTATÁSA Biztonsági kiiktatás Azon zónák melyek szelektív kiiktatásra lettek programozva, elkülönítendőek a rendszertől: 1/ Üssön be egy kódot, mellyel jogosult a kiiktatást elvégezni. (1-es jogosultsági szint és kiiktatási opció engedélyezve). Ez után nyomja meg a [BYPASS] gombot. A kezelőn a "BYPASS ENABLED" (kiiktatás engedélyezve) üzenet olvasható. 2/ Nyomja meg a [BYPASS] gombot, majd adja meg a zónaszámot (vagy fordítva) a zóna hatástalanításához. Figyelem! Ha a terület következőleg hatástalanítva lesz, az összes kiiktatott zóna visszaáll ki nem iktatott zónává (hacsak nem lett programozva a Auto ki-nem iktatás kitiltása kikapcsoláskor funkció, vagy pedig a belső zóna normálisan kiiktatott zónának lett programozva). Kiiktatás funkció üzemmódban: Funkció üzemmódban kétféleképpen lehet zónát kiiktatni A/ A "DISPLAY STATUS" képernyőről 1/ Üssön be egy kódot, mellyel kiiktatni lehet, majd nyomja meg a [FUNCTION] gombot. Az LCD kijelzőn a "DISPLAY STATUS" (állpotkijelzés) üzenet olvasható. 2/ Nyomja meg az [ON/OFF] gombot, hogy kijelezze a hibás zóna számát. 3/ Nyomja meg az [INTERIOR] vagy az [INSTANT] gombot a scrollozáshoz. 4/ Nyomja meg a [BYPASS] gombot a zóna kiiktatásához. 5/ Nyomja meg az [INTERIOR] gombot, hogy a következő hibás zónát kijelezze az LCD. 6/ Ismételgesse az 5 lépést mindaddig míg az összes kiiktatandó zónát át nem tekintette. Ahhoz, hogy bármely zónakiiktatást törölje a zóna kijelzésekor egyszerűn csak nyomja meg ismét a [BYPASS] gombot. 15

16 Ha az összes hibás zóna kiiktatása megtörtént nyomja meg a [RESET]gombot. Az LCD kijelzőn a "SYSTEM READY" üzenet olvasható, ami azt jelenti, hogy a rendszer kész az élesítésre. B/ A "DIRECTORY" képernyőről 1/ Üsse be a kódot, majd nyomja meg a [FUNCTION] gombot, míg az LCD-n meg nem jelenik a "DIRECTORY" felirat. 2/ Nyomja meg az [ON/OFF] gombot, hogy kijelezze a tartalomjegyzéket. A zónák száma megjelenik. 3/ Használja az [INTERIOR] (következő) vagy az [INSTANT] előző gombokat, hogy kiválassza a kiiktatandó zónákat. 4/ Ha a kijelzőn a zóna száma olvasható nyomja meg a [BYPASS] gombot. Ezt a lépést mindaddig ismételje, amíg az összes kiiktatandó zónán végigért. Ha valamelyik zóna kiiktatását törölni szeretné, akkor egyszerűen csak az adott zónán állva nyomja meg ismét a [BYPASS] gombot. Figyelem! Ha a felhasználói kódnak nincs jogosultsága kiiktatásra, akkor a procedúra elvégzése után az LCD kijelzőn a következő üzenet jelenik meg: "INVALID ENTRY/TRY AGAIN" Egyszerű kiiktatás: Ezt a tulajdonságot úgy engedélyezheti, ha programozza az Egyszerű kiiktatáshoz szükséges kód kitiltása funkciót. Ekkor azon zónák, melyek szelektív kiiktatásra lettek programozva egyszerűen kiiktathatók a következőképpen (Ez nem egy biztonságos tulajdonság).: 1/ Ha a "SYSTEM READY" vagy a "ZONE FAULT" olvasható a kijelzőn, akkor adja meg a zóna számát (mint kétjegyű számot pl.:"01", "15"). A rendszer élesített állapotában nem végezhető el kiiktatás. 2/ Nyomja meg a [BYPASS] gombot. A kiiktatás törléséhez nyomja meg ismét a [BYPASS] gombot. Az 1 és 2 lépések sorrendje fel is cserélhető. Figyelem! Ha a Hibás zónák kiiktatása funkció programozva lett, akkor a [ ], valamint a [BYPASS] gombok egyszerre történő megnyomásával az összes hibás zóna kiiktatódik (kivéve a tűz és a PIR zónákat), amelyek szelektív kiiktatásra lettek programozva. Belső zónák kiiktatása: A belső zónák léte lehetővé teszi, a kerületi védelem élesítését, míg a belső zónák egésze, vagy közülük néhány kikapcsolt állapotban marad. Az [INTERIOR] gomb megnyomása után a kezelőn a "BYPASSED" (kiiktatva) üzenet jelenik meg. Az összes zóna, mely beletartozik a belső zónacsoportba ezzel a lépéssel kiiktatásra kerül a terület élesítésekor. Csak GEM-P9600 esetében: A két belső-zóna csoport bármely területhez programozható. Az [INTERIOR] gomb megnyomására az LCD kezelőn az "1", "2" "INTERIORS 1+2" üzenetek láthatók a "BYPASS" üzenettel, valamint a vonatkozó zónaleírásokkal együtt. (Figyelem! Ha csak egy belső zónacsoport lett programozva, akkor ezek az üzenetek nem jelennek meg. Az [ON/OFF] gomb 10 másodpercen belüli megnyomására a kiválasztott belső zóna kiiktatódik anélkül, hogy élesedne, egyébként az Interior Bypass - Belső kiiktatás időzítése lejár és a rendszer a kikapcsolt állapotába tér vissza. Minden zóna, ami a kiválasztott belső csoportba tartozik a rendszer élesítésével kiiktatódik. RIASZTÁS JELZÉS Ne feledje riasztást bármikor megszakíthat egy érvényes felhasználói kód beütésével és annak [ON/OFF] gombbal történő nyugtázásával. Ha betörés-riasztás fordul elő, akkor a piros ARMED LED fog világítani és a kijelzőn pedig felváltva a következők olvashatók: "ALARM" (riasztás), majd a megsértett zóna száma. Kapcsolja ki a területet, a kijelzőn a 16

17 következő olvasható "ALARM" és továbbra is kijelzi a megsértett zóna számát mindaddig, míg a [RESET] gomb megnyomásra nem kerül, vagy a terület bekapcsolása megtörténik. A riasztás ténye ekkor naplózódik mind az eseménynaplóba, mind pedig a riasztási eseménynaplóba. FUNKCIÓ ÜZEMMÓD A kezelő igen sok funkció ellátására alkalmas. A funkciók egy "yes/no" (igen/nem) formátumban jelennek meg. Egy funkció átugrásához válassza a NO parancsot az [INSTANT] gomb megnyomásával. Egy funkció kiválasztása és végrehajtása érdekében adjon YES parancsot, ehhez nyomja meg az [INTERIOR] gombot, vagy az [ON/OFF] gombot. A teljes funkciólista kijelzésre kerül itt a normál sorrendjében. Azonban mivel nem az összes funkció használatos minden rendszerben, vagy minden felhasználó esetében, ezért csak a használható, vagy aktivált funkciók kijelzése történik meg. Így például azok a funkciók, amelyek csak a rendszer telepítője, vagy karbantartója által használhatóak a felhasználónak nem jelennek meg. A funkciókon kézzel előre vagy hátra lépkedhet a [FUNCTION] és a [BYPASS] gombok használatával. A kijelzett üzenetek két sor hosszúságúak, ezért tartsa lenyomva a [ ] gombot, hogy a második sort is elolvashassa. Ahhoz, hogy visszatérjen a kezelő normál működési állporában nyomja meg a [RESET] gombot. A normál üzemmódba akkor is visszatér a kezelő, ha egy percnél hosszabb ideig nyugalomban van. Helyhiány miatt a GEM-RP2AS kezelőkön az üzenetek rövidítve jelennek meg. Ne feledje a következőket: 1/ Azon funkciók, melyek nem aktívak, nem lettek programozva, vagy az adott felhasználó számára nem engedélyezettek nem jelződnek ki. 2/ Adjon NO parancsot egy funkció átlépésére, adjon YES parancsot a végrehajtására. 3/ A GEM-RP2AS kezelő a rövidített kifejezéseken automatikusan scrolloz végig. DISPLAY ZN FAULTS - ZÓNAHIBA KIJELZÉSE Adjon YES parancsot, hogy azonosítsa a kezelő területéhez tartozó összes biztosítatlan zónát kikapcsolt állapotban. Az [INTERIOR] gomb megnyomásával scrollozzon végig a zónákon. Zónák kiiktatása ebben az üzemmódban a [BYPASS] gomb megnyomásával történik. A manuálisan kiiktatott zónák az állapot kijelzésekor kijelzésre kerülnek. DISPLAY ZN BYPASSED - KIIKTATOTT ZÓNA KIJELZÉSE Adjon YES parancsot, ha a kiiktatott zónákat szeretné látni. Ebben az üzemmódban megszüntethető a zóna kiiktatása a [BYPASS] gomb lenyomásával. A NEXT parancs adásával végigscrollozhat a zónákon. DISPLAY ZN DIRECTORY - ZÓNA LISTA JELZÉSE Adjon YES parancsot, ha az adott kezelőre programozott összes zóna listáját szeretné látni. A NEXT parancs adására végigscrollozhat a listán. A [BYPASS] gomb megnyomásával ebben az üzemmódban is végezhető kiiktatás. A rendszerhez való visszatéréshez nyomja meg a [RESET] gombot. ACTIVATE BELL TEST - SZIRÉNATESZT AKTIVÁLÁSA Adjon YES parancsot (kikapcsolt állapotban), ha a betörésrelé kimenetet kívánja aktiválni. Ha a sziréna nem szólal meg akkor lehet, hogy hibás. DISPLAY PHONE #'S - TELEFONSZÁMOK KIJELZÉSE A központ a programozott négy telefonszám közül automatikusan bármelyiket képes felhívni. A telefonszámok programozása a Napco PCD3000 letöltőszoftver segítségével programozhatók. Válasszon telefonszámot 1-4-ig a NEXT vagy a PRIOR parancsok 17

18 megadásával, majd nyomja meg az [ON/OFF] gombot. Vegye fel a telefont, hogy a kijelzett telefonszámra hívást kezdeményezzen.[][][] DISPLAY SYS TRBL. - RENDSZERHIBA KIJELZÉSE Ha ellenőrizni szeretné a hibát, akkor adjon YES parancsot. Várjon míg megjelennek a kijelzőn a hibaüzenetek és ezen automatikusan végigscrollozzon a kezelő, vagy használja a NEXT vagy PRIOR parancsokat a kézi scrollozáshoz. DISPLAY FIRE ALARM - TŰZRIASZTÁS KIJELZÉSE Ahhoz, hogy megnézze melyik tűzzónákon van riasztás lépjen a "DISPLAY FIRE ALARM" funkcióba, majd az [INTERIOR] gomb használatával scrollozzon végig a zónákon. Hárítsa el a riasztás okát, majd a [RESET] gomb megnyomásával visszaléphet a "SYSTEM READY" állapotba. DISPLAY FIRE TRBL - TŰZHIBA KIJELZÉSE Ebbe a funkcióba lépve megnézheti mely tűzzónákon jelentkezett hiba. Az [INTERIOR] gomb használatával tud végigscrollozni a felsorolt zónákon. A hiba elhárítása után nyomja meg a [RESET] gombot, hogy visszaálljon a "SYSTEM READY" állapot. DISPLAY OP/CL - NYITÁS/ZÁRÁS KIJELZÉSE A Napco PCD3000 gyorstöltő szoftverrel programozható a nyitás/zárás kitiltás területenként, a hét minden napjára, mind normál és szünnapokra. A programozott beosztás két soros, a kezelő LCD kijelzőjén olvasható. Az első sorban a következők olvashatók: - a hét napja - nyitás vagy zárás kitiltás - "AUTO" ha automata élesítés van - normál, vagy késleltetett beosztás A hét napjain a NEXT és a PRIOR gombok segítségével mehet végig. A második sor a [ ] gomb lenyomásával jelenik meg. (Ha új beosztást választott akkor is megjelenik rövid időre a második sor.) A második sor a kitiltás időtartamának kezdő és végső idejére utal. Bármely kitiltási ablak bezárása a kezelőn max négy órára késleltethető. de az ablak akár egy hétre előre is kitiltható. A NEXT vagy PRIOR parancs segítségével válassza a DAY/OP/CL beosztást. Az [ON/OFF] gomb segítségével válassza az 1-4 órás késleltetést, vagy tiltsa ki azt. Figyelem! Ha a beosztás automatikus élesítést is tartalmaz, akkor az élesítés eszerint lesz késleltetve. ACTIVATE OVERVIEW - ÁTTEKINTŐ ÜZEMMÓD AKTIVÁLÁSA Ebben az üzemmódban mindkét terület állapotára rá lehet tekinteni. Figyelem! Ha a kezelőt áttekintő üzemmódba tette, akkor az ebben az üzemmódban is marad. Ahhoz, hogy ismét a normál üzemmódba térjen a kezelő lépjen a Funkció üzemmódba, majd ott lépjen a DEACTIVATE OVERVIEW (éttekintő mód deaktiválása). A kijelzőn ismét a "SYSTEM READY" üzenet olvasható. ACTIVATE CHIME - AJTÓHARANG AKTIVÁLÁSA Adjon YES parancsot, hogy a kezelő hangjelzést adjon ajtóharang zóna megsértésekor. A hangjelzés tartama programozható. Mindaddig míg az ajtóharang üzemmód aktivált állapotban van a kijelzőn A "C" üzenet olvasható (csak a GEM-RP1CA) kezelő esetében. Ha az ajtóharang funkciót ki szeretné kapcsolni, akkor adjon YES parancsot a DEACTIVATE CHIME (ajtóharang deaktiválása) kérdésre. ACTIVATE WATCH - MEGFIGYELÉS AKTIVÁLÁSA Ha ezt az üzemmódot aktiválja, akkor az összes zóna nappali zónaként fog működni. Ezt a kijelzőn a "w" üzenet jelzi (csak a GEM-RP1CA kezelőn). Az üzemmód kikapcsolása egy be/kikapcsolással történik. 18

19 GUARD TOUR (ON/OFF) - ŐRJÁRAT ELLENŐRZÉS (BE/KI) Az őrjárat-ellenőrzés időrendje a gyorstöltő szoftverrel programozható. A GUARD TOUR jelzés ki be kapcsolható a "YES" paranccsal. Ha az őrjárat-ellenőrzési funkció programozva van, akkor a kezdő időt a kezelői hangjelzések jelzik és a következő üzenet jelenik meg: "DO GUARD TOUR/ENTER CODE" - Kezdje meg az őrjáratot, üsse be a kódot. Az őrjáratot ettől a jelzéstől számítva 10 percen belül meg kell kezdeni. Az őrjárati kód beütésével hallgattathatók el a kezelők és állnak vissza a "SYSTEM READY" állapotba. Az utolsó kezelő elhallgattatásával befejeződik az őrjárat ellenőrzés. Ha az őrjárat a programozott időn belül nem fejeződik be, akkor meghatározható, hogy a központ hogyan reagáljon (sziréna, jelentés stb.) RESET SYSTEM TRBL - RENDSZERHIBA TÖRLÉSE A rendszerhibát normál állapotban a kezelőn villogás, üzenet és hangjelzés jelzi. A [RESET] gomb megnyomására a hangjelzés elhalkul, és a kijelzőn a "SYSTEM READY" üzenet olvasható. A hiba kijavításával a legtöbb rendszerhiba jelzés megszűnik, azonban a következő rendszerhibák második, vagy harmadik szintű felhasználói kódot igényelnek a manuális hibatörlésre. Ehhez lépjen a RESET SYS TRBL funkcióba, majd nyomja meg az [ON/OFF] gombot. - EZM tamper - EZM szabotázs - Keypad Tamper - Kezelő szabotázs - Sensor Watch - Érzékelő figyelés - Service Reminder - Szerviz emlékeztető Figyelem! 1/ Ha a rendszerhiba nem lett kijavítva 5 perc múlva ismét jelzi a kezelő 2/ Ha az előzőekben felsorolt rendszerhibák közül valamelyik előfordul a feszültség alá helyezés utáni 5 percen belül, akkor azok automatikusan önmaguktól törlődnek. RESET SENSOR MSG - ÉRZÉKELŐ ÜZENETÉNEK TÖRLÉSE Adjon YES parancsot, hogy a PIR rendszerhibáját törölje START EXIT TIME - KIJÁRATI KÉSLELTETÉS INDUL Ha a központi ügyeletről nem érkezett meg a visszahívási jel kb 30 másodpercen belül, akkor valószínű kommunikációs hiba lépett fel. Adjon YES parancsot, hogy a kijárati késleltetési idő megkezdődjön. FAULT FIND - HIBAKERESÉS Ez a hibakeresési lehetőség segíti a telepítőt a lokalizálásban. E funkcióba lépéskor két dolog történik: 1/ Minden zóna hurokválaszideje a leggyorsabb értékre állítódik 2/ Hiba okozása, vagy kijavítása eredményeképpen a hangjelző kb 3 másodperces jelzést ad. A kezelői hangjelzésekre figyelve a telepítő egyszerűen megtalálhatja a hiba okát. Ezzel kiküszöbölhető, hogy állandóan vissza kelljen térni a kezelő azon üzemmódjába, ahol ellenőrizhető az állapot minden egyes hibakijavítási kísérlet után. Nyomja meg a [RESET] gombot, hogy visszatérjen a normál működési állapotba. A terület élesítésekor a kezelő automatikusan kilép ebből a funkcióból. EZM ZONE FIND - BŐVÍTŐ ZÓNA KERESÉSE Ahhoz, hogy egy bővítő fizikai elhelyezkedését megtalálja, üsse be bármely azon bővítőn található zóna számát, majd nyomja meg az [ON/OFF] gombot. Ez azt eredményezi, hogy a bővítőmodulban található hangjelző megszólal és csak a [RESET] gomb megnyomására hallgat el.(bármely kezelőn megnyomható). ACTIVATE DIALER TEST - TELEFONHÍVÓ TESZT AKTIVÁLÁSA Adjon Yes parancsot, hogy digitális telefontesztet hajtson végre az ügyelet felé. A tesztről értesítse az ügyeletet. 19

20 DISPLAY ALARM LOG - RIASZTÁSI ESEMÉNYNAPLÓ MEGJELENÍTÉSE (a GEM-RP2AS kezelő esetében nem érvényes) A legutóbbi riasztási eseményeket jelzi ki. Az első sor az eseményt és a dátumot jelzi ki. A második sor az időt, területet valamint a zónát. Ahhoz, hogy az előző riasztási eseményt lássa a PRIOR parancsot adja ki. DISPLAY TOTAL LOG - TELJES ESEMÉNYNAPLÓ KIJELZÉSE (a GEM-2RP2AS kezelő esetében nem érvényes) A legutóbbi bármiféle eseményt jeleníti meg. Az első sorban az esemény és a dátum olvasható, a második sorban pedig az idő, terület, zóna és felhasználó adatai. A PRIOR parancsra az előző esemény jelenik meg. DISPLAY FIRE LOG - TŰZRIASZTÁSI ESEMÉNYNAPLÓ MEGJELENÍTÉSE (a GEM-RP2AS kezelő esetében nem érvényes) A legutóbbi riasztási eseményeket jelzi ki. Az első sor az eseményt és a dátumot jelzi ki. A második sor pedig az időt, területet valamint a zónát. Ahhoz, hogy az előző tűzriasztási eseményt lássa a PRIOR parancsot adja ki. DISPLAY OP/CL LOG - NYITÁS/ZÁRÁS ESEMÉNYNAPLÓ MEGJELENÍTÉSE (a GEM-RP2AS kezelő esetében nem érvényes) A legutóbbi nyitás/zárás eseményeket jelzi ki. Az első sor az eseményt és a dátumot jelzi ki. A második sor pedig az időt, területet valamint a felhasználót. Ahhoz, hogy az előző nyitás/zárási eseményt lássa a PRIOR parancsot adja ki. DISPLAY SYSTEM LOG - RENDSZER ESEMÉNYNAPLÓ MEGJELENÍTÉSE (a GEM-RP2AS kezelő esetében nem érvényes) A legutóbbi rendszer eseményeket jelzi ki. Az első sor az eseményt és a dátumot jelzi ki. A második sor pedig az időt, valamint egyéb információkat. Ahhoz, hogy az előző rendszer eseményt lássa a PRIOR parancsot adja ki. TO ARM IN 1-4 HOURS - ÉLESÍTÉS 1-4 ÓRÁN BELÜL Ezt a funkciót a következő esetekben szokás használni: 1/ Programozott automatikus élesítés késleltetése max 4 óra 15 perccel. 2/ Automatikus élesítés aktiválása 4 óra 15 perc múlva a következőképpen: A kijelzőn a következő olvasható: "AUTOARM IN 1-4HR" - 1óra 15 perc késleltetéshez nyomja meg az [1] gombot, majd az [ON/OFF] gombot - 2óra 15 perc késleltetéshez nyomja meg az [2] gombot, majd az [ON/OFF] gombot - 3óra 15 perc késleltetéshez nyomja meg az [3] gombot, majd az [ON/OFF] gombot - 4óra 15 perc késleltetéshez nyomja meg az [4] gombot, majd az [ON/OFF] gombot 15 perccel az élesedés előtt a sziréna egy 2 másodperces jelzéssel figyelmeztet, a kezelőn pedig megindul a 15 perces visszaszámlálás a hangjelző pulzálásával. A hangjelzés a [RESET] gomb megnyomásával elhallgattatható, de élesedés előtt egy perccel ismét visszatér. Ebben az élesedési ablakban az élesedés tovább késleltethető 1-4 órával a fent leírtaknak megfelelően, vagy az automata élesedés funkció törölhető is a rendszer be és kikapcsolásával. DISPLAY AUTO ARM SCHD - AUTOMATA ÉLESEDÉS IDŐRENDJÉNEK LISTÁJA Adjon YES parancsot, hogy áttekinthesse a PCD3000 szoftverrel programozott automata élesítés időrendjének listáját. A PRIOR és NEXT parancsokkal lépkedhet a hét napjain. Mivel ez az időrend a kezelőről nem változtatható ezért van lehetőség az élesítés késleltetésére (1-4 órával), de egy hétre előre teljesen ki is tiltható. Válassza ki a napot a NEXT és PRIOR parancsok megadásával, majd adja meg a késleltetési időt, vagy az [ON/OFF] gombbal tiltsa ki a funkciót. 15 perccel az élesedés előtt a sziréna egy 2 másodperces jelzéssel figyelmeztet, a kezelőn pedig megindul a 15 perces visszaszámlálás a hangjelző pulzálásával. Ebben az élesedési ablakban az élesedés tovább késleltethető 1-4 órával (a TO ARM IN 1-4 HRS funkció használatával), vagy az automata élesedés funkció törölhető is a rendszer be és kikapcsolásával. 20

21 ACTIVATE PROGRAM - PROGRAM AKTIVÁLÁSA Az 1-es számú kezelőn adjon YES parancsot ahhoz, hogy a felhasználói programmódot (Program-1), vagy a mérnöki programmódot (Program-2) aktiválja (a beütött kódtól függően). A NEXT és PRIOR parancsok használatával haladjon végig a programozható funkciókon. Figyelem! Az 1-es számú kezelő bármely területen elhelyezhető. ACTIVATE DOWNLOAD - LETÖLTÉS AKTIVÁLÁSA A PCD3000-ről a távtöltést a YES parancs kiadásával kezdeményezheti. DISPLAY RF XMITTER STAT - ADÓK ÁLLAPOTÁNAK ELLENŐRZÉSE Adjon YES parancsot, hogy ellenőrizze a max 32 adó állapotát. A kezelőn a következők olvashatók: - zónaszám (Z01-Z24) - adó ID kódszáma (6 számjegy) - adó száma (PT1-PT4) - adó állapota -NoData: a küldött üzenet még nem érkezett meg - Normal: az adó zónája normál állapotban van - Open: az adó zónája nyitott állapotban van - LoBatt: az adóban merül az elem - Tamper: az adó háza nyitva van - S.Fail: felügyeleti hiba (az adótól a tesztjel nem érkezett meg a programozott időn belül) - a relatív jelerősség az utolsó jel esetében 1-10 között van. (10 a legerősebb). ("SS" azt jelenti, hogy a küldött jel még nem érkezett meg). Figyelem! A 3-as vagy annál kisebb jelerősség arra utal, hogy a jeltovábbítás nem megbízható. Ebben az esetben ajánlatos az adóhoz közelebb telepíteni egy vevőt. Ha a GEM- P3200/9600 központhoz két vevő lett csatlakoztatva, akkor csak a két vevő közül a nagyobb jelerősséggel érzékelt vételt jelzi ki a rendszer. (a GEM-P9600 esetében a max. a 4 vevő) RELAY CONTROL - RELÉ ELLENŐRZÉS Adjon YES parancsot, hogy ellenőrizze a max 24 külső reléből álló 2 relécsoport állapotát. A csoportokon a NEXT és a PRIOR parancsokkal lépkedhet végig. A kijelzett csoportok állapotán az [ON/OFF] gomb megnyomásával változtathat. KEZELŐ ÜZENETEI A GEM-RP1CA kezelő üzeneteit a következőkben ismertetjük. A GAEM-RP2AS hasonló üzeneteket küld, de rövidített formában. SYSTEM READY CW - (RENDSZER KÉSZENLÉTBEN) Minden zóna működik; a rendszer élesíthető. Csak a GEM-RP1CA kezelőre érvényes; C= ajtóharang üzemmód bekapcsolva; W=figyelő mód bekapcsolva; 1, vagy 2 = terület PLEASE WAIT - (KÉREM VÁRJON) A központ az ügyeletnek elküldi a bekapcsolásról a jelentést. Kilépéshez várja meg a visszahívási hangjelzést. EXIT TIME XXX SI - (KIJÁRATI KÉSLELTETÉS) Kijárati késleltetési idő visszaszámlálása 10 másodperces intervallumokban; csak a GEM-RP1CA kezelőre igaz; S= szerviz kód aktiválva; I= élesítve azonnali védelemmel. ENTRY TIME XXX - (BEJÁRATI KÉSLELTETÉS) Bejárati késleltetési idő visszaszámlálása 10 másodperces intervallumokban. 21
