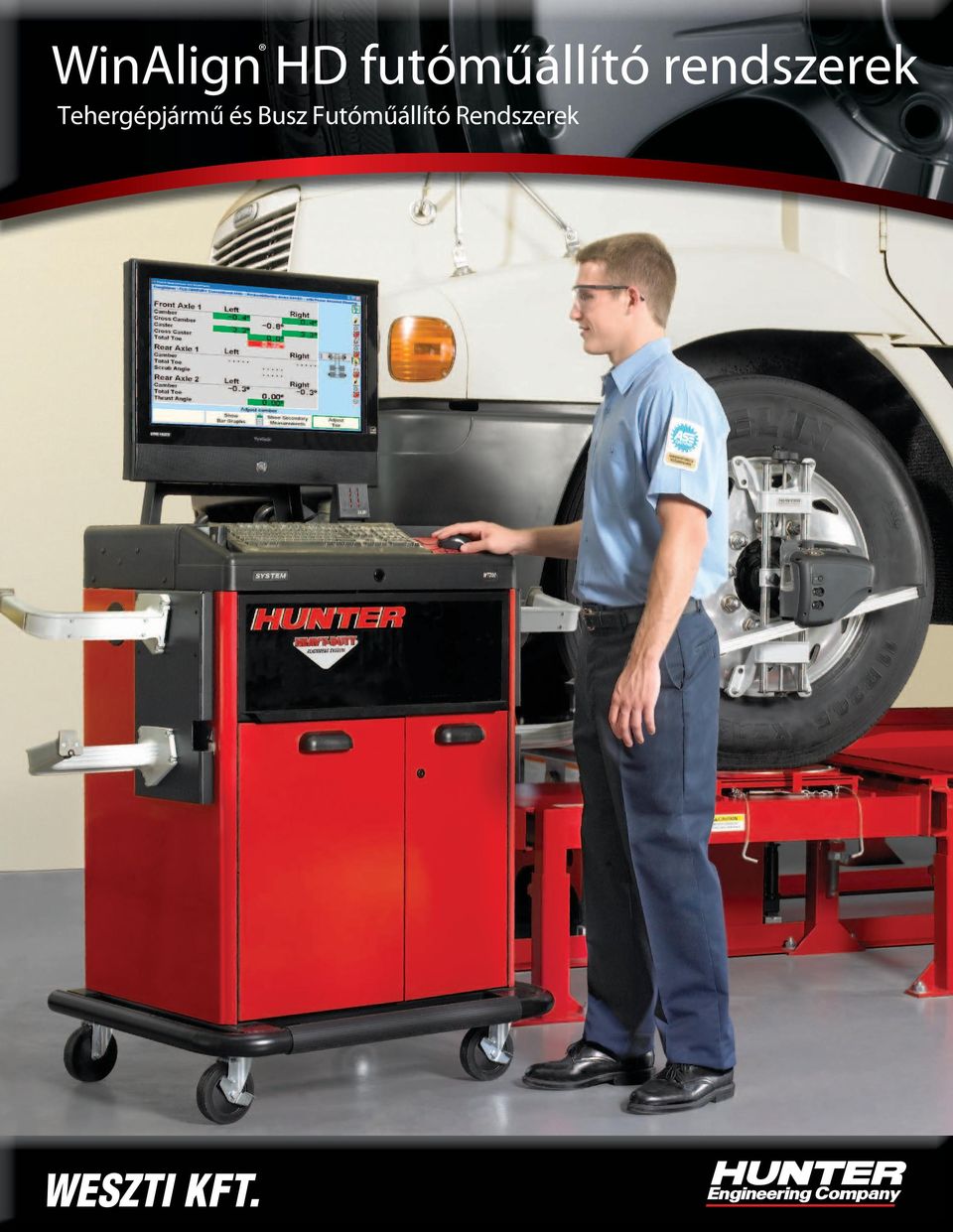

1 WinAlign HD futóműállító rendszerek Tehergépjármű és Busz Futóműállító Rendszerek WESZTI KFT.

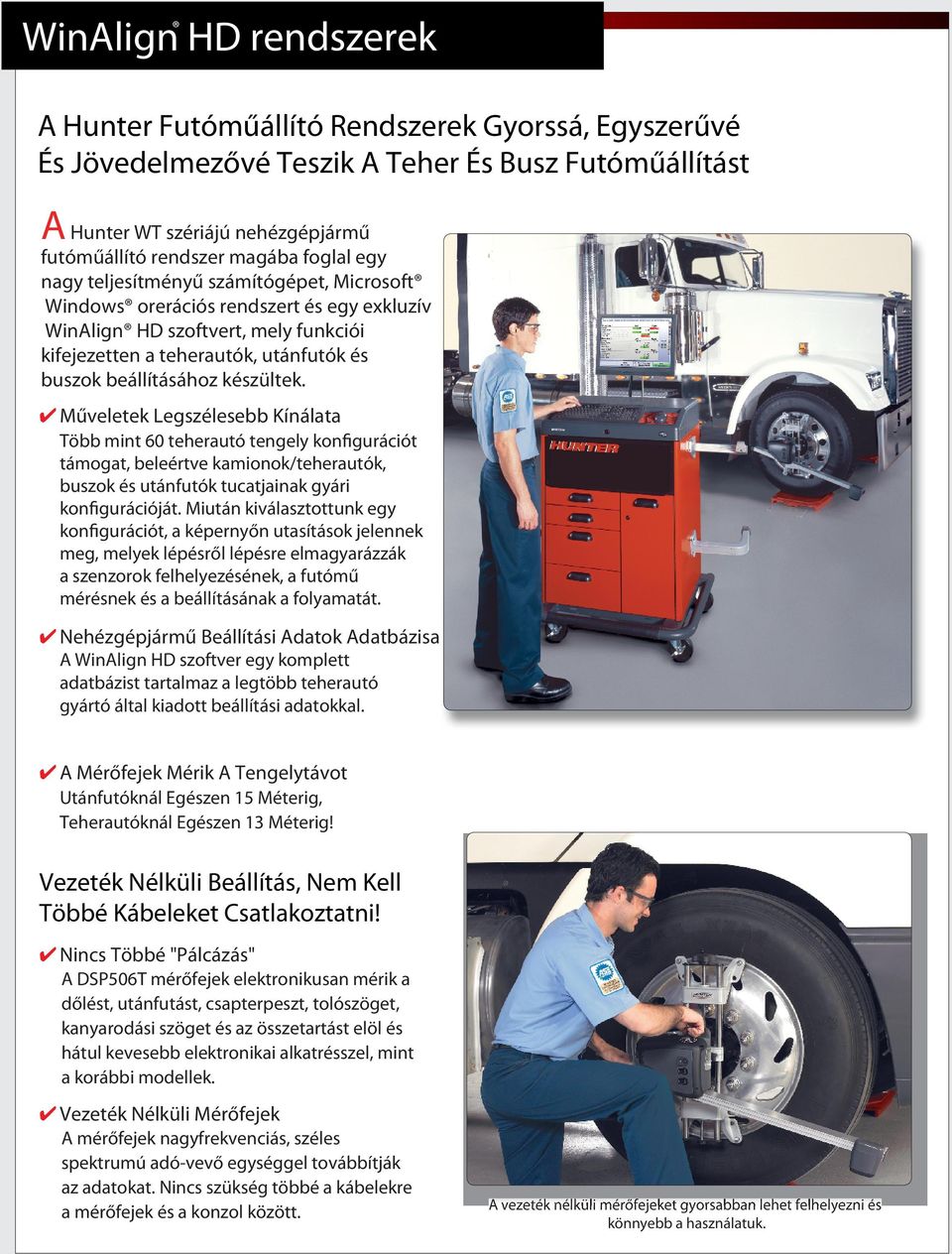

2 WinAlign HD rendszerek A Hunter Futóműállító Rendszerek Gyorssá, Egyszerűvé És Jövedelmezővé Teszik A Teher És Busz Futóműállítást A Hunter WT szériájú nehézgépjármű futóműállító rendszer magába foglal egy nagy teljesítményű számítógépet, Microsoft Windows orerációs rendszert és egy exkluzív WinAlign HD szoftvert, mely funkciói kifejezetten a teherautók, utánfutók és buszok beállításához készültek. 4 Műveletek Legszélesebb Kínálata Több mint 60 teherautó tengely konfigurációt támogat, beleértve kamionok/teherautók, buszok és utánfutók tucatjainak gyári konfigurációját. Miután kiválasztottunk egy konfigurációt, a képernyőn utasítások jelennek meg, melyek lépésről lépésre elmagyarázzák a szenzorok felhelyezésének, a futómű mérésnek és a beállításának a folyamatát. 4 Nehézgépjármű Beállítási Adatok Adatbázisa A WinAlign HD szoftver egy komplett adatbázist tartalmaz a legtöbb teherautó gyártó által kiadott beállítási adatokkal. 4 A Mérőfejek Mérik A Tengelytávot Utánfutóknál Egészen 15 Méterig, Teherautóknál Egészen 13 Méterig! Vezeték Nélküli Beállítás, Nem Kell Többé Kábeleket Csatlakoztatni! 4 Nincs Többé "Pálcázás" A DSP506T mérőfejek elektronikusan mérik a dőlést, utánfutást, csapterpeszt, tolószöget, kanyarodási szöget és az összetartást elöl és hátul kevesebb elektronikai alkatrésszel, mint a korábbi modellek. 4 Vezeték Nélküli Mérőfejek A mérőfejek nagyfrekvenciás, széles spektrumú adó-vevő egységgel továbbítják az adatokat. Nincs szükség többé a kábelekre a mérőfejek és a konzol között. A vezeték nélküli mérőfejeket gyorsabban lehet felhelyezni és könnyebb a használatuk.

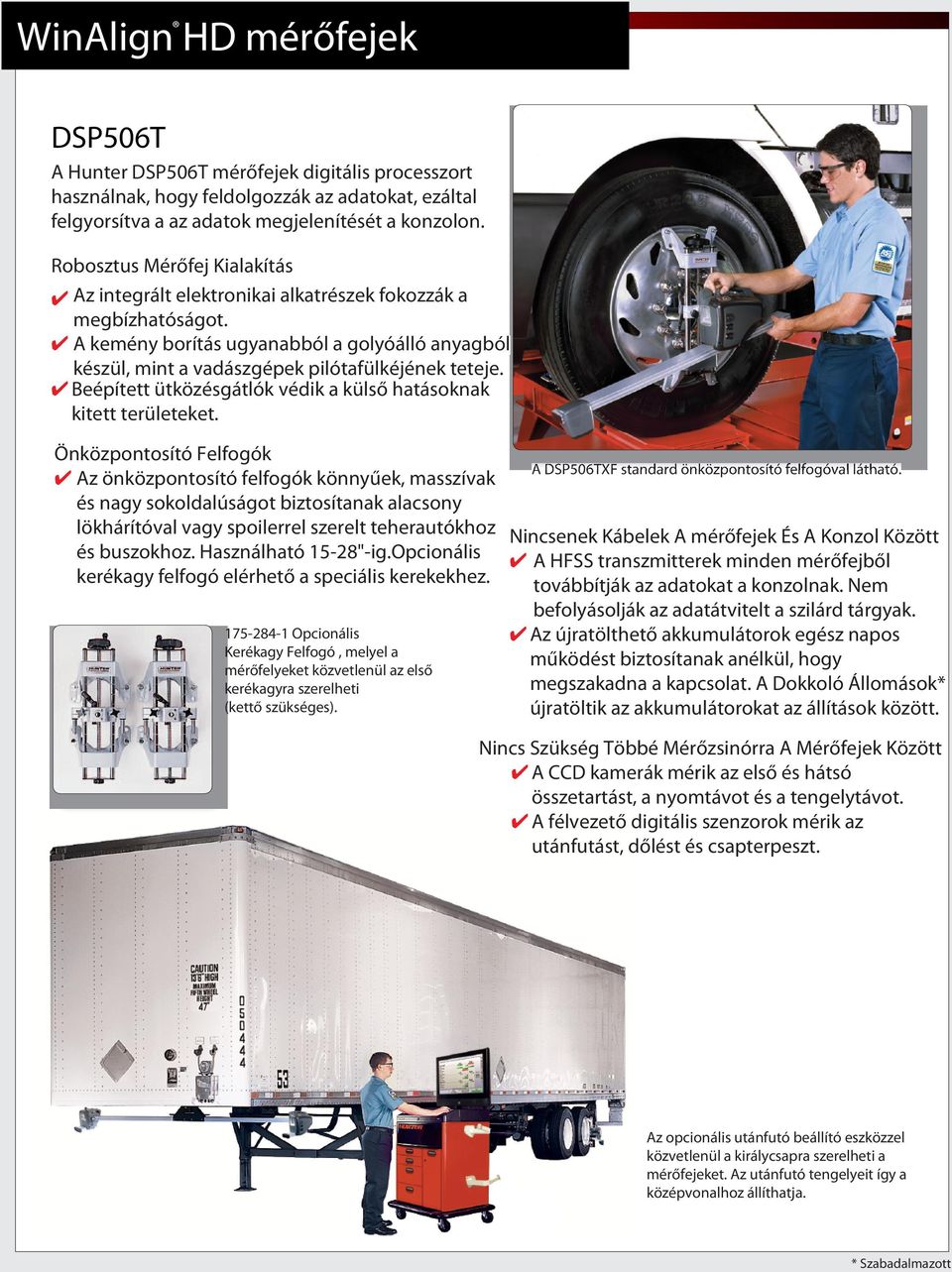

3 WinAlign HD mérőfejek DSP506T mérőfejek A Hunter DSP506T mérőfejek digitális processzort használnak, hogy feldolgozzák az adatokat, ezáltal felgyorsítva a az adatok megjelenítését a konzolon. Robosztus Mérőfej Kialakítás 4 Az integrált elektronikai alkatrészek fokozzák a megbízhatóságot. 4 A kemény borítás ugyanabból a golyóálló anyagból készül, mint a vadászgépek pilótafülkéjének teteje. 4 Beépített ütközésgátlók védik a külső hatásoknak kitett területeket. Önközpontosító Felfogók A DSP506TXF standard önközpontosító felfogóval látható. 4 Az önközpontosító felfogók könnyűek, masszívak és nagy sokoldalúságot biztosítanak alacsony lökhárítóval vagy spoilerrel szerelt teherautókhoz Nincsenek Kábelek A mérőfejek És A Konzol Között és buszokhoz. Használható 15-28"-ig.Opcionális 4 A HFSS transzmitterek minden mérőfejből kerékagy felfogó elérhető a speciális kerekekhez. továbbítják az adatokat a konzolnak. Nem befolyásolják az adatátvitelt a szilárd tárgyak Opcionális 4 Az újratölthető akkumulátorok egész napos Kerékagy Felfogó, melyel a működést biztosítanak anélkül, hogy mérőfelyeket közvetlenül az első megszakadna a kapcsolat. A Dokkoló Állomások* kerékagyra szerelheti (kettő szükséges). újratöltik az akkumulátorokat az állítások között. Nincs Szükség Többé Mérőzsinórra A Mérőfejek Között 4 A CCD kamerák mérik r az első és hátsó összetartást, a nyomtávot és a tengelytávot. 4 A félvezető digitális szenzorok mérik az utánfutást, dőlést és csapterpeszt. Az opcionális utánfutó beállító eszközzel közvetlenül a királycsapra szerelheti a mérőfejeket. Az utánfutó tengelyeit így a középvonalhoz állíthatja. * Szabadalmazott

4 WinAlign HD Szoftver A WinAlign HD Szoftver Leegyszrűsíti A Teher Futóműállítást Gépjármű Adatbázis Válassza ki a képernyőn megjelenő listából a gépjármű tipusát, ezt követően a futóműállító megjeleníti a gyári futómű beállítási adatokat. A WinAlign HD szoftver összehasonlítja a futómű megmutatja a technikusnak, milyen állítások szükségesek a gépjármű beállításához. A persely beállítás képernyő megmutatja milyen perselyre van szükség és milyen pozícióba a szükséges utánfutás és dőlés eléréséhez. Automatikus Persely Kalkulátor 4 Több mint 10 millió merev tengelyes gépjárműnél lehet speciális persellyel beállítani a dőlést és utánfutást. Az ABC ezen járművek több mint 20%-ánál megfelezi az állítási időt. 4 A kijelzőn megjelennek a helyes persely adatok, ideértve a méretet, a kialakítást és a helyes beépítési pozíciót. Szines Mérési Eredmények összetartás és dőlés szögeket közvetlenül a kerékütés kompenzáció után. Az utánfutás, csapterpesz és kanyarodási szög értékei a kikormányzást követően jelennek meg. A zöld szín azt jelenti, hogy a beállítás gyári tolerancián belül van, a sárga, hogy még épp határértéken belül van, a piros pedig tolerancián kívül. A beállítás előtti és utáni eredmények szinesen kinyomtathatóak.

5 A WinAlign HD Szoftver Felgyorsítja A Futóműállítást A WinToe megmutatja a szükséges kormányösszekötő állítást(nem összetartás), ami nélkülözhetetlen az első kerékösszetartás és a kormánykerék egyenesbe állításához. Könnyen Leolvasható Utasítások A Képernyőn A WinAlign HD automatikusan kiszámolja a szükséges állítást a technikus számára. Ahogy az 4 Sok mai teherautó fogasléces kormányművel van szerelve, melyeknél két kormányösszekötőt szükséges állítás történik, a nyíl elmozdul a megfelelő irányába. Amikor a beállítás tolerancián belül állítani. A WinToe szoftver leegyszerűsíti a beállítási procedúrát, szügségtelenné teszi az ismételt beállítást kerül, az oszlopdiagram pirosról zöldre vált. A WinToe Rendszer és gyakorlatilag biztosítja az egyenes kormánykereket az első próbálkozásra. 4 Kiküszöböli az állított oldalal ellenkező oldalon történő esetleges elmozdulásból adódó hibát, mely ismételt állítást eredményezne. Működik minden ma forgalomba levő tehergépjárművön. További Funkciók Könnyű Gépjárművek Részére: CAMM Eljárás Shim Select II Funkciók CAMM Eljárás Digitásis Fotók/Videók Szerszámok És Alkatrészek Adatbázis Alváz Menettengely Szög Kijelzés Az excluzív Windows alapú WinAlign szoftver méri az alváz eltolódási szögét és kiszámolja az állítás mértékét, hogy a hajtás vonal egyenesbe kerüljön, amennyiben szükséges. Utánfutókon több mint 15 méterig pontos. A WinAlign HD méröfejek használatával. A szoftver összeállításokat tartalmaz teherautók, buszok és utánfutók részére. Szükséges a Digitális Fotó/Videó opció.

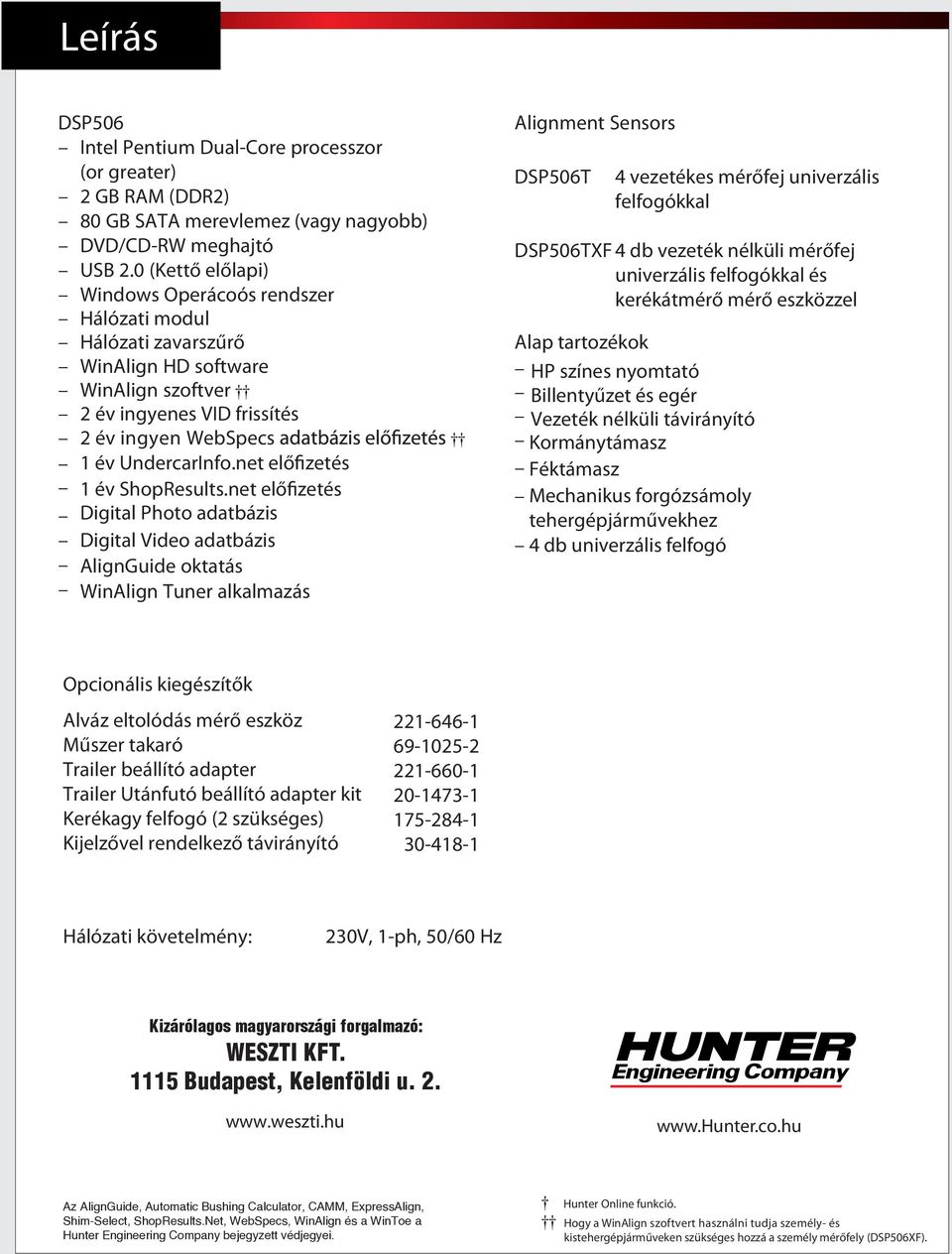

6 Leírás DSP506 Intel Pentium Dual-Core processzor (or greater) 2 GB RAM (DDR2) 80 GB SATA merevlemez (vagy nagyobb) DVD/CD-RW meghajtó USB 2.0 (Kettő előlapi) Windows Operácoós rendszer Hálózati modul Hálózati zavarszűrő WinAlign HD software WinAlign szoftver 2 év ingyenes VID frissítés 2 év ingyen WebSpecs 1 év UndercarInfo.net előfizetés 1 év ShopResults.net előfizetés Digital Photo adatbázis Digital Video adatbázis AlignGuide oktatás WinAlign Tuner alkalmazás Alignment Sensors DSP506T 4 vezetékes mérőfej univerzális felfogókkal DSP506TXF 4 db vezeték nélküli mérőfej univerzális felfogókkal és kerékátmérő mérő eszközzel Alap tartozékok HP színes nyomtató Billentyűzet és egér Vezeték nélküli távirányító Kormánytámasz Féktámasz Mechanikus forgózsámoly tehergépjárművekhez 4 db univerzális felfogó Opcionális kiegészítők Alváz eltolódás mérő eszköz Műszer takaró Trailer beállító adapter Trailer Utánfutó beállító adapter kit Kerékagy felfogó (2 szükséges) Kijelzővel rendelkező távirányító Hálózati követelmény: 230V, 1-ph, 50/60 Hz Kizárólagos magyarországi forgalmazó: WESZTI KFT Budapest, Kelenföldi u Az AlignGuide, Automatic Bushing Calculator, CAMM, ExpressAlign, Shim-Select, ShopResults.Net, WebSpecs, WinAlign és a WinToe a Hunter Engineering Company bejegyzett védjegyei. Hunter Online funkció. Hogy a WinAlign szoftvert használni tudja személy- és kistehergépjárműveken szükséges hozzá a személy mérőfely (DSP506XF).
