Geoliner 650. Technikai adatok. Jellemzők. Korszakalkotó előnyök. Könnyű kezelhetőség, kényelmes használat

Átírás

1

2 650 Jellemzők 3D futómű állítók alapváltozata legjobb ár/érték arány helytakarékos kialakítás nyitott műszerszekrény Dell PC-Windows 7 szoftverrel Pro 32 alap 3D mérőszoftver magyar nyelven 22 TFT színes monitor, nyomtató 4 db strapabíró, elektronikát nem tartalmazó mérőpajzs 4 db 4 pontos, univerzális kerékadapter darabos járműadatbázis, 25 évre visszamenőleg alaptartozék: fékpedál -, kormányrögzítő Korszakalkotó előnyök műhely adottságoknak megfelelően többféle kivitelben rendelhető: aknához, ollós emelőhöz, négyoszlopos emelőhöz nincs szükség kerékütés kompenzációra nincs szükség a méréshez a jármű megemelésére nincs szükség érzékeny mérőfejekre kábelmentes munkaterület, adatátvitel rendkívül gyors mérés mérési eredmények 3D-s megjelenítése a képernyőn Technikai adatok Kanyarodási szögeltérés mérése Kerékdőlés mérése középállásban (első tengely) Utánfutás és csapterpesztés mérése a forgózsámolyon Csapterpesztés mérése felemelt járműnél Kerékösszetartás mérése kormány elforduláskor Maximális kikormányzási szög mérése Utánfutás, dőlés, összetartás mérése forgózsámolyon Utánfutás, dőlés, összetartás mérése felemelt állapotba Program által vezérlet egyszerű kerékösszetartás mérés Alsó és felső lengőkar helyzetének mérése/beállítása Segédirányítókar beállítás Bölcső beállítás Tolórúd beállítás Shim tárcsa beállítása hátsó tengelynél Alvázmagasság függő jármű specifikáció Adatátvitel vezeték nélküli Kijelző/ Monitor0 22"TFT Mérési rendszer 3D Kerékadapter Elektromos csatlakozás 230 V 1ph 50/60Hz Könnyű kezelhetőség, kényelmes használat kerékütéskompenzációra nincs szükség a járművet a futómű méréshez nem kell megemelni gyors mérés: összetartás, dőlés, utánfutás kábelmentes kivitel help menü spoiler program

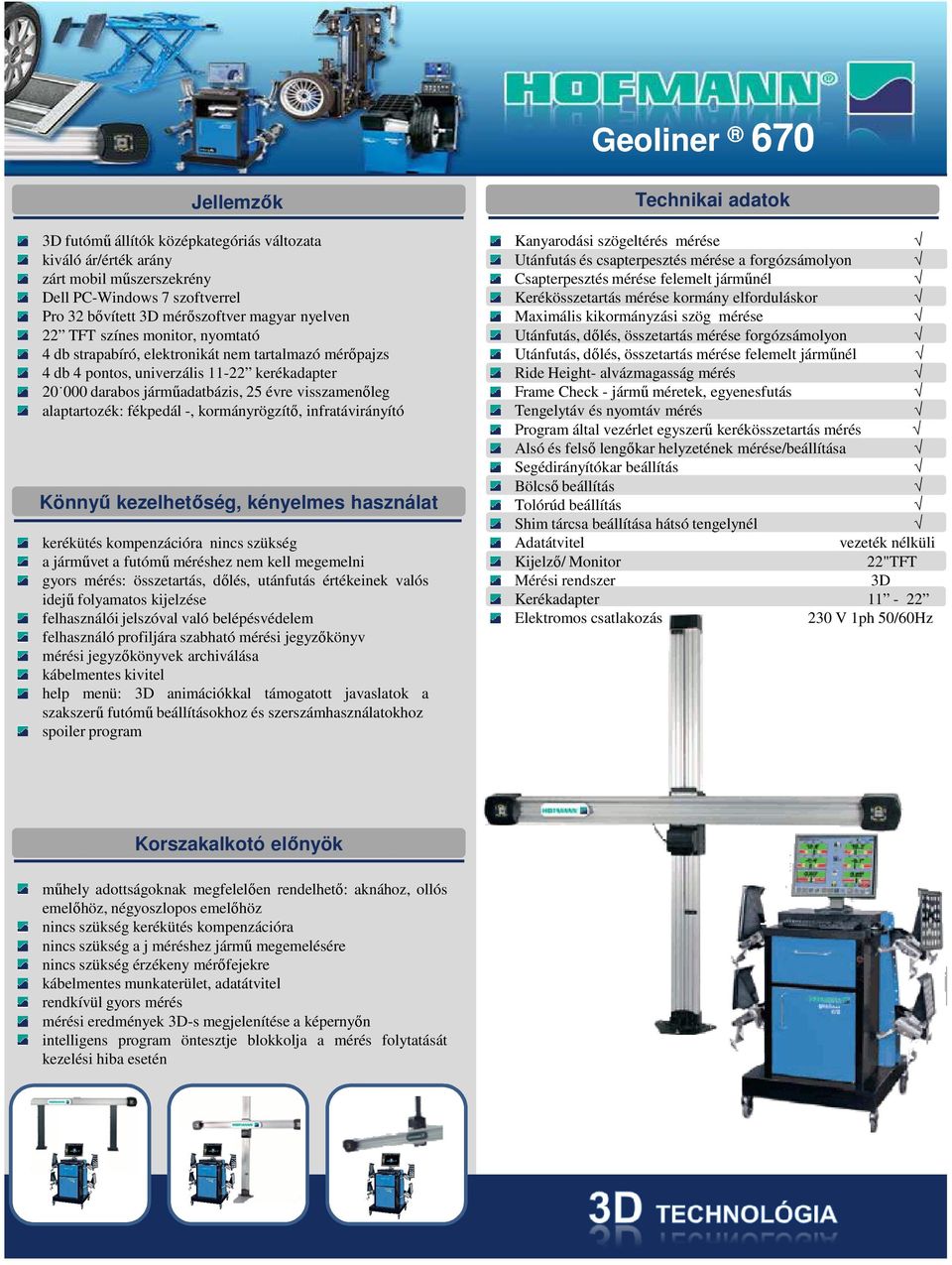

3 670 Jellemzők 3D futómű állítók középkategóriás változata kiváló ár/érték arány zárt mobil műszerszekrény Dell PC-Windows 7 szoftverrel Pro 32 bővített 3D mérőszoftver magyar nyelven 22 TFT színes monitor, nyomtató 4 db strapabíró, elektronikát nem tartalmazó mérőpajzs 4 db 4 pontos, univerzális kerékadapter darabos járműadatbázis, 25 évre visszamenőleg alaptartozék: fékpedál -, kormányrögzítő, infratávirányító Könnyű kezelhetőség, kényelmes használat kerékütés kompenzációra nincs szükség a járművet a futómű méréshez nem kell megemelni gyors mérés: összetartás, dőlés, utánfutás értékeinek valós idejű folyamatos kijelzése felhasználói jelszóval való belépésvédelem felhasználó profiljára szabható mérési jegyzőkönyv mérési jegyzőkönyvek archiválása kábelmentes kivitel help menü: 3D animációkkal támogatott javaslatok a szakszerű futómű beállításokhoz és szerszámhasználatokhoz spoiler program Technikai adatok Kanyarodási szögeltérés mérése Utánfutás és csapterpesztés mérése a forgózsámolyon Csapterpesztés mérése felemelt járműnél Kerékösszetartás mérése kormány elforduláskor Maximális kikormányzási szög mérése Utánfutás, dőlés, összetartás mérése forgózsámolyon Utánfutás, dőlés, összetartás mérése felemelt járműnél Ride Height- alvázmagasság mérés Frame Check - jármű méretek, egyenesfutás Tengelytáv és nyomtáv mérés Program által vezérlet egyszerű kerékösszetartás mérés Alsó és felső lengőkar helyzetének mérése/beállítása Segédirányítókar beállítás Bölcső beállítás Tolórúd beállítás Shim tárcsa beállítása hátsó tengelynél Adatátvitel vezeték nélküli Kijelző/ Monitor 22"TFT Mérési rendszer 3D Kerékadapter Elektromos csatlakozás 230 V 1ph 50/60Hz Korszakalkotó előnyök műhely adottságoknak megfelelően rendelhető: aknához, ollós emelőhöz, négyoszlopos emelőhöz nincs szükség kerékütés kompenzációra nincs szükség a j méréshez jármű megemelésére nincs szükség érzékeny mérőfejekre kábelmentes munkaterület, adatátvitel rendkívül gyors mérés mérési eredmények 3D-s megjelenítése a képernyőn intelligens program öntesztje blokkolja a mérés folytatását kezelési hiba esetén

4 680 Jellemzők 3D futómű állítók prémium kategóriás változata kiváló ár/érték arány OEM márka specifikus mérőprogramok TIP mérőtükörrel járműkarosszéria magassági pontok mérése zárt mobil műszerszekrény Dell PC-Windows 7 szoftverrel Pro 32 bővített 3D mérőszoftver magyar nyelven 22 TFT színes monitor, nyomtató 4 db strapabíró, elektronikát nem tartalmazó mérőpajzs 4 db 4 pontos, univerzális kerékadapter darabos járműadatbázis, 25 évre visszamenőleg On-line adatfrissítési lehetőség alaptartozék: fékpedál -, kormányrögzítő, infratávirányító Könnyű kezelhetőség, kényelmes használat kerékütés kompenzációra nincs szükség a járművet a futómű méréshez nem kell megemelni gyors mérés: összetartás, dőlés, utánfutás értékeinek valós idejű folyamatos kijelzése felhasználói jelszóval való belépésvédelem felhasználó profiljára szabható mérési jegyzőkönyv mérési jegyzőkönyvek archiválása kábelmentes kivitel help menü: 3D animációkkal támogatott javaslatok a szakszerű futómű beállításokhoz és szerszámhasználatokhoz spoiler program Rolling Radius gumiabroncs gördülési sugár mérésével, gumiabroncs diagnosztikához: méret, kopás és keréknyomás Technikai adatok Kanyarodási szögeltérés mérése Kerékdőlés mérése középállásban (első tengely) Utánfutás és csapterpesztés mérése a forgózsámolyon Csapterpesztés mérése felemelt járműnél Kerékösszetartás mérése kormány elforduláskor Maximális kikormányzási szög mérése Utánfutás, dőlés, összetartás mérése forgózsámolyon Utánfutás, dőlés, összetartás mérése felemelt járműnél Ride Height- alvázmagasság mérés Frame Check - jármű méretek, egyenesfutás Rolling Radius gördülési sugár mérése Tengelytáv és nyomtáv mérés Alváz és átlómérés Program által vezérlet egyszerű kerékösszetartás mérés Alsó és felső lengőkar helyzetének mérése/beállítása Segédirányítókar beállítás Bölcső beállítás Tolórúd beállítás Shim tárcsa beállítása hátsó tengelynél OEM (VW, Mercedes, stb. programok) Adatátvitel vezeték nélküli Kijelző/ Monitor 22"TFT Mérési rendszer 3D Kerékadapter Elektromos csatlakozás 230 V 1ph 50/60Hz Korszakalkotó előnyök műhely adottságoknak megfelelően rendelhető: aknához, ollós emelőhöz, négyoszlopos emelőhöz nincs szükség kerékütés kompenzációra nincs szükség a j méréshez jármű megemelésére nincs szükség érzékeny mérőfejekre kábelmentes munkaterület, adatátvitel rendkívül gyors mérés mérési eredmények 3D-s megjelenítése a képernyőn intelligens program öntesztje blokkolja a mérés folytatását kezelési hiba esetén

5 780 Jellemzők 3D futómű állítás csúcsa kiváló ár/érték arány OEM márka specifikus mérőprogramok TIP mérőtükörrel járműkarosszéria magassági pontok mérése zárt mobil műszerszekrény Dell PC-Windows 7 szoftverrel Pro 32 bővített 3D mérőszoftver magyar nyelven 22 TFT színes monitor, nyomtató 4 db strapabíró, elektronikát nem tartalmazó mérőpajzs 4 db 4 pontos, univerzális kerékadapter darabos járműadatbázis, 25 évre visszamenőleg On-line adatfrissítési lehetőség alaptartozék: fékpedál -, kormányrögzítő, infratávirányító Könnyű kezelhetőség, kényelmes használat kerékütés kompenzációra nincs szükség a járművet a futómű méréshez nem kell megemelni gyors mérés: összetartás, dőlés, utánfutás értékeinek valós idejű folyamatos kijelzése felhasználói jelszóval való belépésvédelem felhasználó profiljára szabható mérési jegyzőkönyv mérési jegyzőkönyvek archiválása kábelmentes kivitel help menü: 3D animációkkal támogatott javaslatok a szakszerű futómű beállításokhoz és szerszámhasználatokhoz spoiler program Rolling Radius gumiabroncs gördülési sugár mérésével, gumiabroncs diagnosztikához: méret, kopás és keréknyomás Technikai adatok Kanyarodási szögeltérés Kerékdőlés mérése középállásban (első tengely) Utánfutás és csapterpesztés mérése a forgózsámolyon Csapterpesztés mérése felemelt járműnél Kerékösszetartás mérése kormány elforduláskor Maximális kikormányzási szög Kerékméret Utánfutás, dőlés, összetartás mérése forgózsámolyon Utánfutás, dőlés, összetartás mérése felemelt járműnél Ride Height- alvázmagasság specifikáció Tengelytáv és nyomtáv mérés Alváz és átlómérés Rolling Radius- gördülési sugár mérés Program által vezérlet egyszerű kerékösszetartás mérés Alsó és felső lengőkar helyzetének mérése/beállítása Segédirányítókar beállítás Bölcső beállítás Tolórúd beállítás Shim tárcsa beállítása hátsó tengelynél Frame Check - jármű méretek, egyenesfutás Adatátvitel vezeték nélküli Kijelző/ Monitor0 19"TFT Mérési rendszer 3D Kerékadapter 11"- 22 Elektromos csatlakozás 230 V 1ph 50/60Hz Korszakalkotó előnyök két oszlopos áthajtós rendszer Digismart kamera technika önkalibráló és önszinkronizáló mobil alkalmazhatóság nincs szükség kerékütés kompenzációra nincs szükség a j méréshez jármű megemelésére nincs szükség érzékeny mérőfejekre kábelmentes munkaterület, adatátvitel rendkívül gyors mérés mérési eredmények 3D-s megjelenítése a képernyőn intelligens program öntesztje blokkolja a mérés folytatását kezelési hiba esetén

6 550 Prism Jellemzők mobil műszerszekrény, nyomtató tárolóval, zárt Pc rekesszel TFT monitor WIn 7 op.rendszer Pro 32 mérő szoftver színes nyomtató 2 x mérő tükör, 2 x POD mérőfej kerék adapter aktuális adatbázis valamennyi mérési eredmény egyetlen monitorképen bluetooth vezetékmentes adatátvitel hosszú élettartamú lítium ion akku karosszéria magassággal kompenzálható jármű bázis paraméterek fékpedál és kormánykerék rögzítő Technikai adatok Mérési elv 3D összetartás., dőlés, utánfutás forgózsámolyon összetartás., dőlés, utánfutás felemelt járművön Utánfutás és csapterpesztés mérés forgózsámolyon Csapterpesztés mérés felemelt járművön Összetartás,dőlés,forgózsámolyon (utánfutás kimerevítve) Összetartás,dőlés,felemelten (utánfutás kimerevítve) Kanyarodási szögeltérés Mérhető kerékméret Mérhető nyomtáv mm Mérhető tengelytáv mm Karosszéria magassági értékekkel korrigált adatok Könnyű kezelhetőség, kényelmes használat kompakt kis helyigényű mobil műszerszekrény első tengely mérő tükrei érzékeny elektronikát nem tartalmaznak mérőfejekben modern, hosszú élettartamú lítium ion akkuk akkuk állapotát szoftver felügyeli, garantálva a mérés befejezését bluetooth (kábelmentes) adatátvitel több mint db-os járműadatban max.kikormányzási szögmérés elektr. forgózsámoly nélkül Korszakalkotó előnyök első tengelyen mérőtükrök, hátsó tengelyen POD hordozható kamerák optikai kommunikáció az első tengelyen nem szakítható meg nincs szükség spoiler adapterre nagy fokú flexibilitás ( Smart tól Transporter -ig ) nincs egy futómű állító munkahelyhez kötve mérő tükrök, POD mérő fejek, és kerékadapterek extra könnyű Mg ötvözetből 550 Prism Elite* nem kell az autót megemelni nem kell kerékütés kompenzációt csinálni gördítéses mérés, hasonlóan a +D készülékekhez *Többlet tudás az alap Prism-hez képest

7 Új generációs 3D futóműállítók Gen4 Miben más az új Gen4 futóműállító Új kivitelű mérőtáblák: korábbi a mérőtáblák viszonylag nagy méretűek voltak, ami oldal irányban nagy helyigényt jelentett, (elöl 200mm, hátul 300mm), az új mérőtáblák osztottak,azaz egy tábla helyett kerék adapterenként 2-2 kis méretű táblát kell elhelyezni, melyek helyigénye oldalirányban csak 100mm, ami szűk munkahelyen jelentős könnyebbség, a mérőtáblák súlya is csökkent, és már csak 1,8kg Új mérőszoftver Pro 42 nagy felbontású, ikon alapú szoftver: minden szükséges információ a képernyőre kihelyezett ikonra kattintva pillanatok alatt elérhető bármely funkció elérhető az egy kattintásos menüből EZ-link = kormányszögérzékelő visszaállítás (manuális, vagy elektronikus) kormány 0 pozíció (opció) emelőre való ráállást segítő kamera és animáció (opció) járműstabilitási program, (elektronikus stabilizációs rendszer esetén) részben új 3D beállítást segítő animációk beállításhoz javaslatok: technológia, alkatrészek, szerszámok 650 Gen4 670 Gen4 és 680 Gen4

8 Mi a 3D futómű mérés alapelve? Az a matematikai összefüggés, hogy egy helyről körnek látszó geometriai forma a térben mozgatva különböző ellipszisként látszódik, aminek a tengelyei a térben elfoglalt pozíciójuk függvényében változnak, ez a változás matematikai utón leírható, és számolható. A 3D futómű mérés során ezt használják fel a futómű paraméterek számításához. A kerékre felhelyezett mérő tükrökön, pajzsokon, fekete alapon foszforeszkáló, különböző átmérőjű körök, pöttyök vannak, ha kocsit ezekkel a tükrökkel előre hátra toljuk, azaz az autót pozícionáljuk, akkor a két digitális kamera ezeket a kőröket a térben folyamatosan változó különböző ellipsziseknek látja, a speciális szoftver pedig ebből számítja a futómű geometria adatait. Miért válassza a Hofmann 3D futóműállítót? Mert a 3D = a futómű mérés + állítás harmadik dimenziója, gyorsabban, pontosabban és eközben egyszerűbben már aligha megy! A Hofmann futómű állítók növelik a szakműhelyek műhelye professzionalistását, de úgy hogy közben csökken a szükséges időráfordítás. legjobb ár/érték arány 3D futómű mérés abszolút exakt mérési eredményeket biztosít, csökkenti a mérési hibák lehetőségét, biztosítja az ügyfélelfedettséget 3D futómű mérés nem a vízszintes síkot használja referencia értéknek, a mérés a három dimenziós térben történik, ezért az emelő rámpa vízszintessége sokkal kisebb szerepet játszik, 3D mérőgerenda a 2 digitális kamera egységgel különböző módon telepíthető a műhelybe, rugalmasan alkalmazkodva a műhely adottságaihoz mégpedig: -fix lábas = aknás kivitelben, -lifttel mozgatható kamera állvánnyal ollós vagy 4 oszlopos emelőhöz, -falra fixen szerelt billentő fejjel emelőn való állításhoz felni ütés kompenzációra nincs szükség, helyette a jármű pozicionálására kerül sor (előre / hátra gördítés), ezzel munkaidő spórolható meg, illetve a berendezés maximálisan alkalmas olyan járművek futómű méréséhez, amelyek futómű mérés során nem megemelhetők. a Hofmann szerviz team, professzionális oktató centrum, demo műhely garantálják a azt műszaki know how-t ami a szervízeléséhez karbantartáshoz, betanításhoz, és esetleges promt segítség nyújtáshoz szükséges Milyen szempontok szerint válasszon futóműállítót? Prism technológia 3D technológia 4. generációs 3-D technológia E E G4 670-G4 680-G4 Mérőszoftver Pro 32 Pro 32 Pro42 Pro42 Pro 32 Pro 32 Pro 32 Pro 32 Pro42 Pro42 Pro42 Műszerállvány Zárt Zárt Zárt Zárt Nyitott Zárt Zárt Zárt Nyitott Zárt Zárt TFT monitor 19" 19" 19" 19" 19" 19" 20" 20" 19" 19" 22" Gördítéses mérés x x x x x x x x x Kanyarodási szögeltérés Kerékdőlés mérése középállásban (első tengely) Utánfutás és csapterpesztés mérése a forgózsámolyon Csapterpesztés mérése felemelt járműnél Kerékösszetartás mérése kormány elforduláskor Maximális kikormányzási szög Élő adatok:utánfutás, dőlés, összetartás forgózsámolyon/felemelve lógó kerekekkel Ez Toe :Program által vezérelt egyszerű kerékösszetartás mérés Alsó és felső lengőkar helyzetének mérése/beállítása Segédirányítókar beállítás Bölcső beállítás Tolórúd beállítás Shim tárcsa beállítása hátsó tengelynél Ride Height-Alvázmagasság függő jármű specifikáció Frame Check: Menettengely szög Nyomtáv, tengelytáv különbség mérése Nyomtáv, tengelytáv mérése mm-ben x x x Geometriai adatok mérése mm-ben x x x Távirányító x x x x x Rolling Radius- gördülési sugár mérés x x x Ackermann szög mérés x x x Ez Access : Összetertás, dőlés, csapterpesztés leszerelt kerekeknél is x x x Integrált gyártóspecifikus futóműbeállítás: VW, Mercedes, Rover, Renault, Opel, Stb. x x x Opció: TIP (Target Imaging Pointer) mérőtükör az alvázmagasság méréshez x x x Keskeny kerékadapter x x x Ez-Link: Kormányszögérzékelő visszaállítás x x x Opció: Biztonságos emelőre felállást segítő kamera x x x

9 Futóműállítókhoz opciók Standard mellső forgózsámoly 365x310x50 mm Standard hátsó csúszólap 480x400x50 mm Prémium mellső forgózsámoly 50 mm 470x500x50 mm D méréshez íves közdarab prémium forgózsámolyhoz Prémium forgózsámolyhoz pozicionáló fel/ lehajtó rámpa 385x500x50 mm/teljes beépítés 1240x500x50 mm Billenő szerkezet láb vagy lift nélküli futóműállítóhoz TIP magasságmérő tükör Hátsó csúszólap 1m (párban) fel/ lehajtó rámpával 1050x500x50 mm teljes beépítés1480x500x50 mm ACC/ADR radar kamera Kerékadapter kapacitás bővítő szett Kerékadapter klt gumi köpenyen való megfogáshoz( 4db = 1 szett) Adatbank 3.4 szoftver verziótól Adatbank 3.3 szoftver verzióig

10 Homologizált Snapon futóműállítók Citroën -3D2-Citroën-lift -3D-Arago-Citroën Continental -550 Prism -680 lift Ford -650 lift -670 lift -680 lift -780 lift NAC-MG Nissan Opel Peugeot -3D Lite -3D1 lift -670 lift -680 lift D2 lift -Arago -680 lift Opel -780 Arago Opel -3D2-Peugeot-lift -3D-Arago-Peugeot Porsche Renault Volvo -3D2-Porsche-lift -3D-Arago-Porsche -3D1 lift -3D2 lift -Arago -3D Lite -3D1 lift -3D2 lift -Arago VW / Audi Mercedes-Benz -VAS6331 3D- lift -VAS6421 Arago -VAS ADR/ACC/kamera lift -780
